BALTIC URZ DZENIE MONOBLO- KOWE ROOFTOP kw. lennoxemea.com CH ODZENIE POWIETRZEM TYLKO CH ODZENIE/POMPA CIEP A/ GAZ/DWUPALIWOWY

Transkrypt

1 BALTIC URZ DZENIE MONOBLO- KOWE ROOFTOP CH ODZENIE POWIETRZEM TYLKO CH ODZENIE/POMPA CIEP A/ GAZ/DWUPALIWOWY kw lennoxemea.com

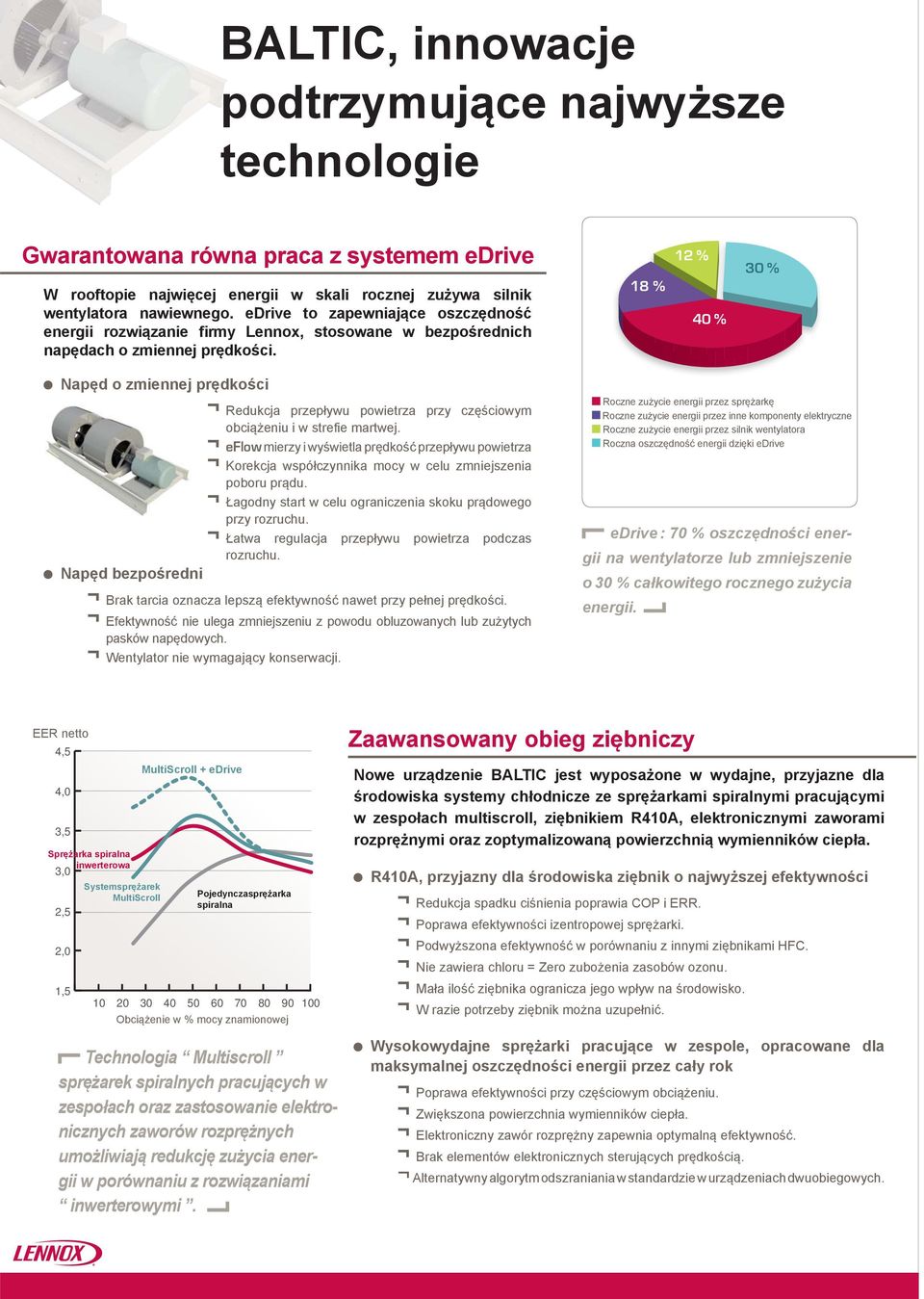

2 BALTIC, innowacje podtrzymujące najwyższe technologie Gwarantowana równa praca z systemem edrive W rooftopie najwięcej energii w skali rocznej zużywa silnik wentylatora nawiewnego. edrive to zapewniające oszczędność energii rozwiązanie firmy Lennox, stosowane w bezpośrednich napędach o zmiennej prędkości. 18 % 12 % 40 % 30 % Napęd o zmiennej prędkości Redukcja przepływu powietrza przy częściowym obciążeniu i w strefie martwej. eflow mierzy i wyświetla prędkość przepływu powietrza Korekcja współczynnika mocy w celu zmniejszenia poboru prądu. Łagodny start w celu ograniczenia skoku prądowego przy rozruchu. Łatwa regulacja przepływu powietrza podczas rozruchu. Napęd bezpośredni Brak tarcia oznacza lepszą efektywność nawet przy pełnej prędkości. Efektywność nie ulega zmniejszeniu z powodu obluzowanych lub zużytych pasków napędowych. Wentylator nie wymagający konserwacji. Roczne zużycie energii przez sprężarkę Roczne zużycie energii przez inne komponenty elektryczne Roczne zużycie energii przez silnik wentylatora Roczna oszczędność energii dzięki edrive edrive : 70 % oszczędności energii na wentylatorze lub zmniejszenie o 30 % całkowitego rocznego zużycia energii. EER netto 4,5 4,0 3,5 Sprężarka spiralna inwerterowa 3,0 2,5 2,0 1,5 System sprężarek MultiScroll MultiScroll + edrive Pojedyncza sprężarka spiralna Obciążenie w % mocy znamionowej Technologia Multiscroll sprężarek spiralnych pracujących w zespołach oraz zastosowanie elektronicznych zaworów rozprężnych umożliwiają redukcję zużycia energii w porównaniu z rozwiązaniami inwerterowymi. Zaawansowany obieg ziębniczy Nowe urządzenie BALTIC jest wyposażone w wydajne, przyjazne dla środowiska systemy chłodnicze ze sprężarkami spiralnymi pracującymi w zespołach multiscroll, ziębnikiem R410A, elektronicznymi zaworami rozprężnymi oraz zoptymalizowaną powierzchnią wymienników ciepła. R410A, przyjazny dla środowiska ziębnik o najwyższej efektywności Redukcja spadku ciśnienia poprawia COP i ERR. Poprawa efektywności izentropowej sprężarki. Podwyższona efektywność w porównaniu z innymi ziębnikami HFC. Nie zawiera chloru = Zero zubożenia zasobów ozonu. Mała ilość ziębnika ogranicza jego wpływ na środowisko. W razie potrzeby ziębnik można uzupełnić. Wysokowydajne sprężarki pracujące w zespole, opracowane dla maksymalnej oszczędności energii przez cały rok Poprawa efektywności przy częściowym obciążeniu. Zwiększona powierzchnia wymienników ciepła. Elektroniczny zawór rozprężny zapewnia optymalną efektywność. Brak elementów elektronicznych sterujących prędkością. Alternatywny algorytm odszraniania w standardzie w urządzeniach dwuobiegowych.

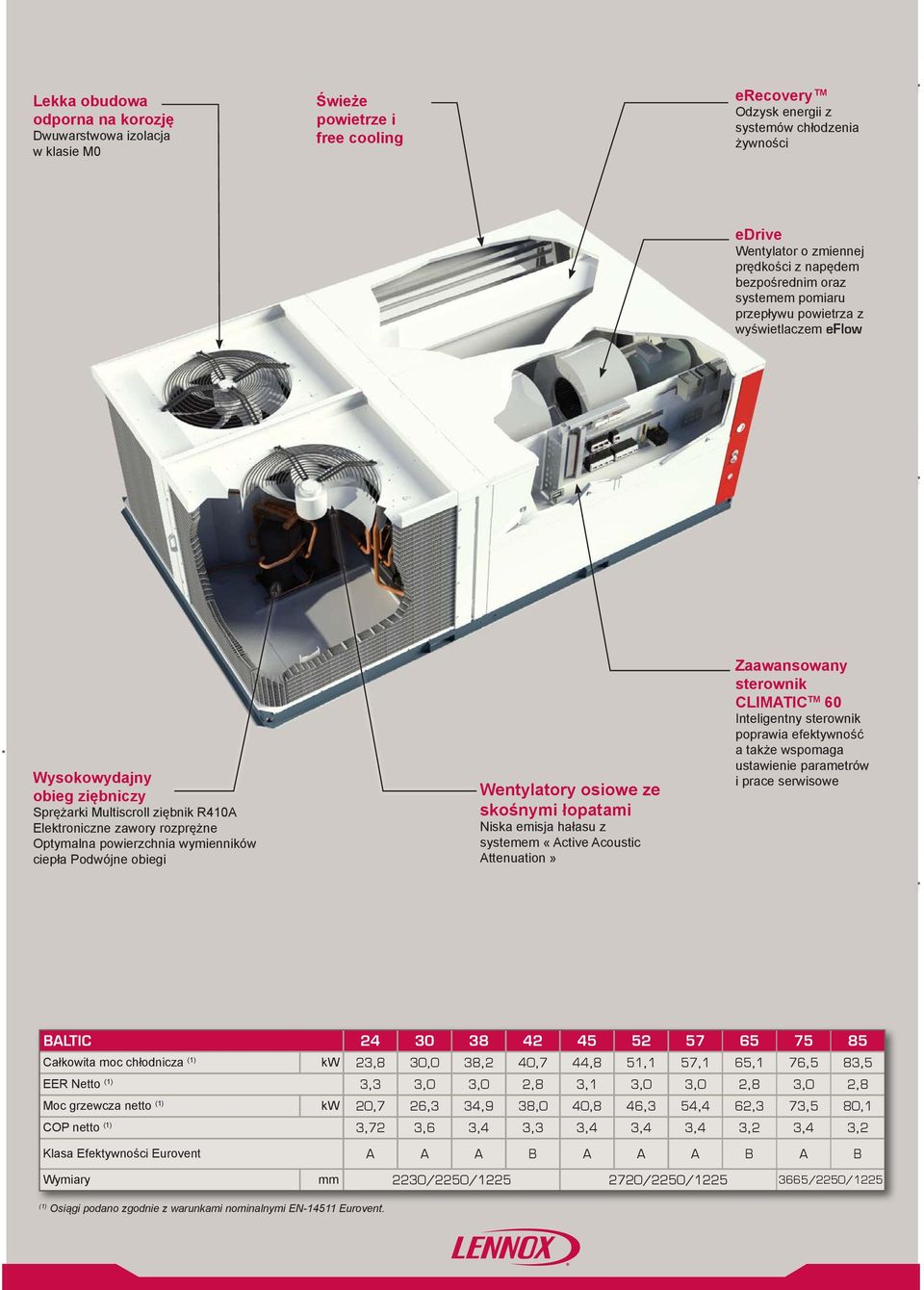

3 Lekka obudowa odporna na korozję Dwuwarstwowa izolacja w klasie M0 Świeże powietrze i free cooling erecovery TM Odzysk energii z systemów chłodzenia żywności edrive Wentylator o zmiennej prędkości z napędem bezpośrednim oraz systemem pomiaru przepływu powietrza z wyświetlaczem eflow Wysokowydajny obieg ziębniczy Sprężarki Multiscroll ziębnik R410A Elektroniczne zawory rozprężne Optymalna powierzchnia wymienników ciepła Podwójne obiegi Wentylatory osiowe ze skośnymi łopatami Niska emisja hałasu z systemem «Active Acoustic Attenuation» Zaawansowany sterownik CLIMATIC TM 60 Inteligentny sterownik poprawia efektywność a także wspomaga ustawienie parametrów i prace serwisowe BALTIC Całkowita moc chłodnicza (1) kw 23,8 30,0 38,2 40,7 44,8 51,1 57,1 65,1 76,5 83,5 EER Netto (1) 3,3 3,0 3,0 2,8 3,1 3,0 3,0 2,8 3,0 2,8 Moc grzewcza netto (1) kw 20,7 26,3 34,9 38,0 40,8 46,3 54,4 62,3 73,5 80,1 COP netto (1) 3,72 3,6 3,4 3,3 3,4 3,4 3,4 3,2 3,4 3,2 Klasa Efektywności Eurovent Wymiary mm A A A B A A A B A B 2230/2250/ /2250/ /2250/1225 (1) Osiągi podano zgodnie z warunkami nominalnymi EN Eurovent.

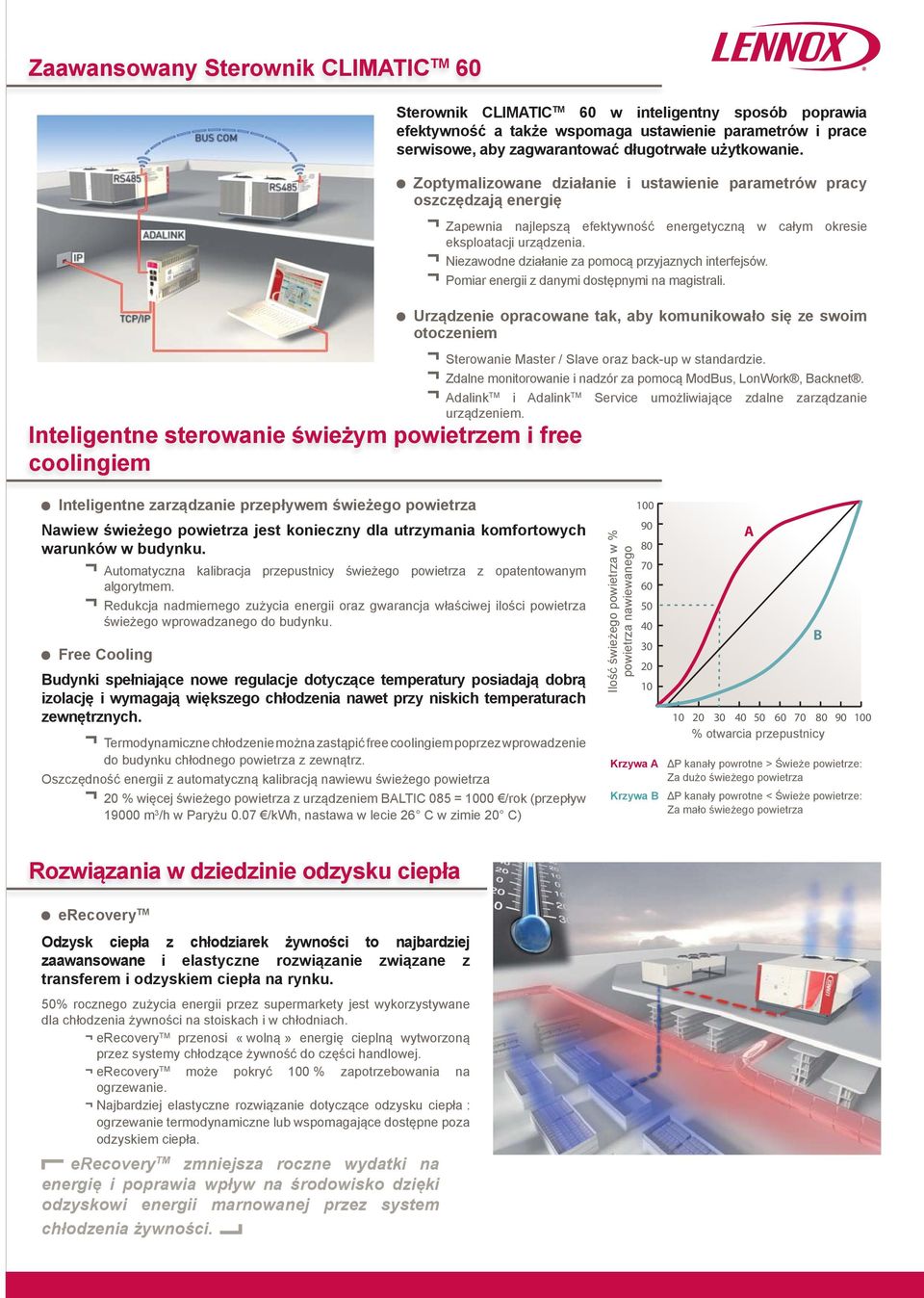

4 Zaawansowany Sterownik CLIMATIC TM 60 Sterownik CLIMATIC TM 60 w inteligentny sposób poprawia efektywność a także wspomaga ustawienie parametrów i prace serwisowe, aby zagwarantować długotrwałe użytkowanie. Zoptymalizowane działanie i ustawienie parametrów pracy oszczędzają energię Zapewnia najlepszą efektywność energetyczną w całym okresie eksploatacji urządzenia. Niezawodne działanie za pomocą przyjaznych interfejsów. Pomiar energii z danymi dostępnymi na magistrali. Urządzenie opracowane tak, aby komunikowało się ze swoim otoczeniem Sterowanie Master / Slave oraz back-up w standardzie. Zdalne monitorowanie i nadzór za pomocą ModBus, LonWork, Backnet. Adalink TM i Adalink TM Service umożliwiające zdalne zarządzanie urządzeniem. Inteligentne sterowanie świeżym powietrzem i free coolingiem Inteligentne zarządzanie przepływem świeżego powietrza Nawiew świeżego powietrza jest konieczny dla utrzymania komfortowych warunków w budynku. Automatyczna kalibracja przepustnicy świeżego powietrza z opatentowanym algorytmem. Redukcja nadmiernego zużycia energii oraz gwarancja właściwej ilości powietrza świeżego wprowadzanego do budynku. Free Cooling Budynki spełniające nowe regulacje dotyczące temperatury posiadają dobrą izolację i wymagają większego chłodzenia nawet przy niskich temperaturach zewnętrznych. Termodynamiczne chłodzenie można zastąpić free coolingiem poprzez wprowadzenie do budynku chłodnego powietrza z zewnątrz. Oszczędność energii z automatyczną kalibracją nawiewu świeżego powietrza 20 % więcej świeżego powietrza z urządzeniem BALTIC 085 = 1000 /rok (przepływ m 3 /h w Paryżu 0.07 /kwh, nastawa w lecie 26 C w zimie 20 C) Ilość świeżego powietrza w % powietrza nawiewanego A % otwarcia przepustnicy Krzywa A ΔP kanały powrotne > Świeże powietrze: Za dużo świeżego powietrza Krzywa B ΔP kanały powrotne < Świeże powietrze: Za mało świeżego powietrza B Rozwiązania w dziedzinie odzysku ciepła erecovery TM Odzysk ciepła z chłodziarek żywności to najbardziej zaawansowane i elastyczne rozwiązanie związane z transferem i odzyskiem ciepła na rynku. 50% rocznego zużycia energii przez supermarkety jest wykorzystywane dla chłodzenia żywności na stoiskach i w chłodniach. erecovery TM przenosi «wolną» energię cieplną wytworzoną przez systemy chłodzące żywność do części handlowej. erecovery TM może pokryć 100 % zapotrzebowania na ogrzewanie. Najbardziej elastyczne rozwiązanie dotyczące odzysku ciepła : ogrzewanie termodynamiczne lub wspomagające dostępne poza odzyskiem ciepła. erecovery TM zmniejsza roczne wydatki na energię i poprawia wpływ na środowisko dzięki odzyskowi energii marnowanej przez system chłodzenia żywności.

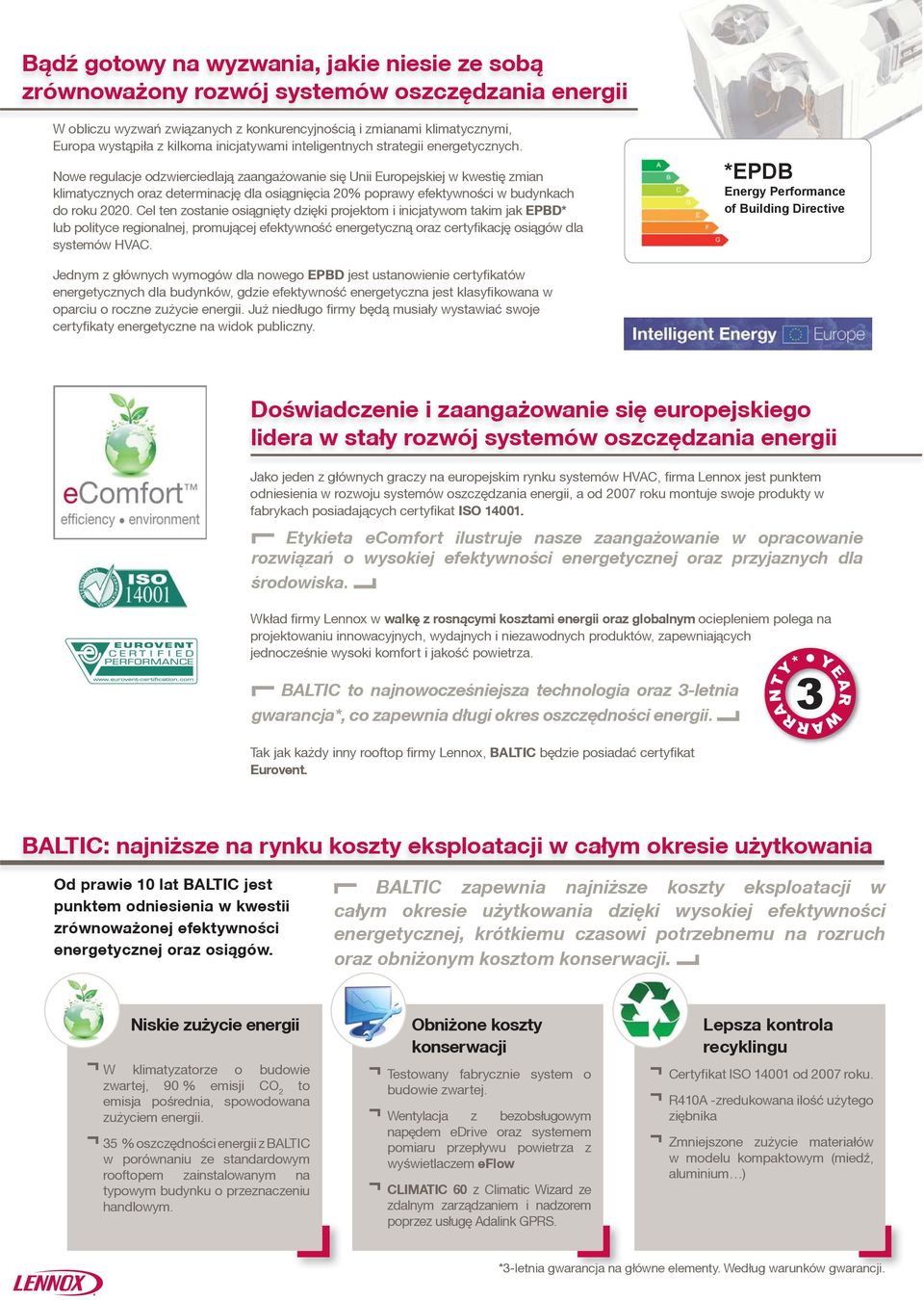

5 B¹dź gotowy na wyzwania, jakie niesie ze sob¹ zrównowa ony rozwój systemów oszczêdzania energii W obliczu wyzwañ zwi¹zanych z konkurencyjności¹ i zmianami klimatycznymi, Europa wyst¹pi³a z kilkoma inicjatywami inteligentnych strategii energetycznych. Nowe regulacje odzwierciedlaj¹ zaanga owanie siê Unii Europejskiej w kwestiê zmian klimatycznych oraz determinacjê dla osi¹gniêcia 20% poprawy efektywności w budynkach do roku Cel ten zostanie osi¹gniêty dziêki projektom i inicjatywom takim jak EPBD* lub polityce regionalnej, promuj¹cej efektywnośæ energetyczn¹ oraz certyfikacjê osi¹gów dla systemów HVAC. *EPDB Energy Performance of Building Directive Jednym z g³ównych wymogów dla nowego EPBD jest ustanowienie certyfikatów energetycznych dla budynków, gdzie efektywnośæ energetyczna jest klasyfikowana w oparciu o roczne zu ycie energii. Ju nied³ugo firmy bêd¹ musia³y wystawiaæ swoje certyfikaty energetyczne na widok publiczny. Doświadczenie i zaanga owanie siê europejskiego lidera w sta³y rozwój systemów oszczêdzania energii Jako jeden z g³ównych graczy na europejskim rynku systemów HVAC, firma Lennox jest punktem odniesienia w rozwoju systemów oszczêdzania energii, a od 2007 roku montuje swoje produkty w fabrykach posiadaj¹cych certyfikat ISO Etykieta ecomfort ilustruje nasze zaanga owanie w opracowanie rozwi¹zañ o wysokiej efektywności energetycznej oraz przyjaznych dla środowiska. Wk³ad firmy Lennox w walkê z rosn¹cymi kosztami energii oraz globalnym ociepleniem polega na projektowaniu innowacyjnych, wydajnych i niezawodnych produktów, zapewniaj¹cych jednocześnie wysoki komfort i jakośæ powietrza. BALTIC to najnowocześniejsza technologia oraz 3-letnia gwarancja*, co zapewnia d³ugi okres oszczêdności energii. 3 YEAR WARRANTY* Tak jak ka dy inny rooftop firmy Lennox, BALTIC bêdzie posiadaæ certyfikat Eurovent. BALTIC: najni sze na rynku koszty eksploatacji w ca³ym okresie u ytkowania Od prawie 10 lat BALTIC jest punktem odniesienia w kwestii zrównowa onej efektywności energetycznej oraz osi¹gów. BALTIC zapewnia najni sze koszty eksploatacji w ca³ym okresie u ytkowania dziêki wysokiej efektywności energetycznej, krótkiemu czasowi potrzebnemu na rozruch oraz obni onym kosztom konserwacji. Niskie zu ycie energii W klimatyzatorze o budowie zwartej, 90 % emisji CO 2 to emisja pośrednia, spowodowana zu yciem energii. 35 % oszczêdności energii z BALTIC w porównaniu ze standardowym rooftopem zainstalowanym na typowym budynku o przeznaczeniu handlowym. Obni one koszty konserwacji Testowany fabrycznie system o budowie zwartej. Wentylacja z bezobs³ugowym napêdem edrive oraz systemem pomiaru przep³ywu powietrza z wyświetlaczem eflow CLIMATIC 60 z Climatic Wizard ze zdalnym zarz¹dzaniem i nadzorem poprzez us³ugê Adalink GPRS. Lepsza kontrola recyklingu Certyfikat ISO od 2007 roku. R410A -zredukowana ilośæ u ytego ziêbnika Zmniejszone zu ycie materia³ów w modelu kompaktowym (miedź, aluminium ) *3-letnia gwarancja na g³ówne elementy. Wed³ug warunków gwarancji.

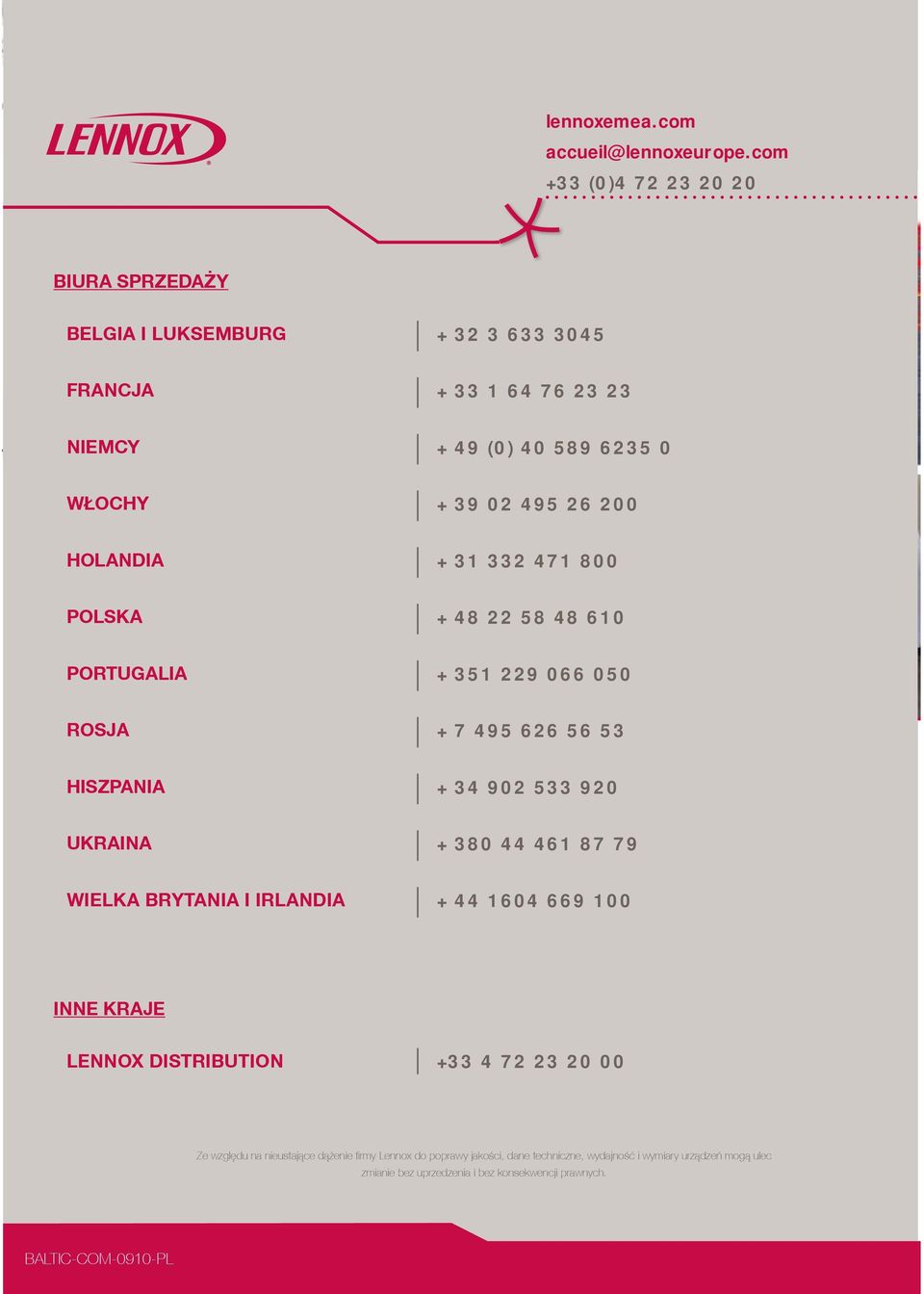

6 lennoxemea.com +33 (0) BIURA SPRZEDA Y BELGIA I LUKSEMBURG FRANCJA NIEMCY + 49 (0) W OCHY HOLANDIA POLSKA PORTUGALIA ROSJA HISZPANIA UKRAINA WIELKA BRYTANIA I IRLANDIA INNE KRAJE LENNOX DISTRIBUTION Ze wzglêdu na nieustaj¹ce d¹ enie fi rmy Lennox do poprawy jakości, dane techniczne, wydajnośæ i wymiary urz¹dzeñ mog¹ ulec zmianie bez uprzedzenia i bez konsekwencji prawnych. BALTIC-COM-0910-PL
