SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT ZABEZPIECZENIA RUIN ZAMKU WE WLENIU ETAP VI

Transkrypt

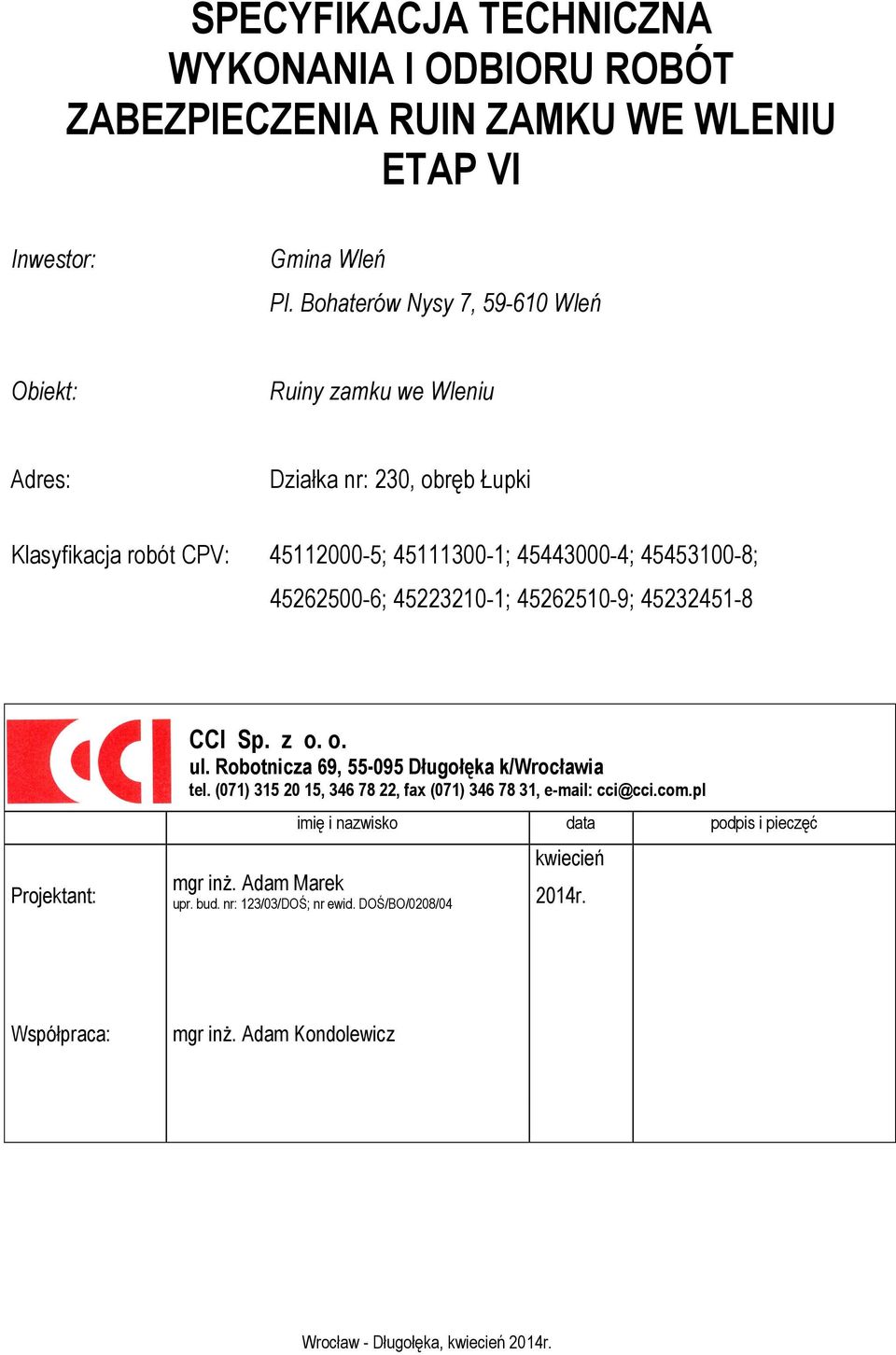

1 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT ZABEZPIECZENIA RUIN ZAMKU WE WLENIU ETAP VI Inwestor: Gmina Wleń Pl. Bohaterów Nysy 7, Wleń Obiekt: Ruiny zamku we Wleniu Adres: Działka nr: 230, obręb Łupki Klasyfikacja robót CPV: ; ; ; ; ; ; ; Projektant: CCI Sp. z o. o. ul. Robotnicza 69, Długołęka k/wrocławia tel. (071) , , fax (071) , cci@cci.com.pl imię i nazwisko data podpis i pieczęć mgr inŝ. Adam Marek upr. bud. nr: 123/03/DOŚ; nr ewid. DOŚ/BO/0208/04 kwiecień 2014r. Współpraca: mgr inŝ. Adam Kondolewicz Wrocław - Długołęka, kwiecień 2014r.

2 1. Część budowlana 1.1. Wymagania ogólne Obowiązki Inwestora - Przekazanie dokumentacji - Inwestor przekazuje wykonawcy 1 egzemplarz dokumentacji projektowej oraz dziennik budowy - Przekazanie placu budowy - Inwestor przekaŝe plac budowy we fragmentach i w czasie przedstawionym przez Wykonawcę (i zaakceptowanym przez Inwestora) w programie realizacji inwestycji Zawiadomienie właściwych organów, m.in. Wojewódzkiego Konserwatora Zabytków oraz projektanta CCI Sp. z o.o. wymagane jest co najmniej na 7 dni przed rozpoczęciem robót Obowiązki Wykonawcy a) Opracowanie projektu zagospodarowania placu budowy, projektu organizacji i zabezpieczenia robót w czasie trwania budowy. Stosownie do zatwierdzonego projektu organizacji ruchu dla zapewnienia bezpieczeństwa publicznego i osób zatrudnionych na terenie budowy, Wykonawca instaluje tymczasowe urządzenia zabezpieczające oraz harmonogram i terminarz wykonania robót - zaakceptowany przez Inwestora b) Przejęcie placu budowy, zabezpieczenie i oznakowanie zgodnie z wymogami prawa budowlanego. Treść tablic i miejsce ustawienia naleŝy uzgodnić z Inwestorem. Wykonawca ponosi pełną odpowiedzialność za utrzymanie placu budowy, od momentu przejęcia placu budowy do odbioru końcowego. W miarę postępu robót, plac budowy powinien być porządkowany, usuwane zbędne materiały, sprzęt i zanieczyszczenia. c) Zorganizowanie terenu budowy d) Zabezpieczenie dostawy mediów e) Ochrona środowiska na placu budowy i poza jego obrębem powinna polegać na zabezpieczeniach przed: A) Zanieczyszczeniem gleby przed szkodliwymi substancjami, a w szczególności: paliwem, olejem, chemikaliami. B) Zanieczyszczeniem powietrza gazami i pyłami C) MoŜliwością powstania poŝaru D) Niszczeniem drzewostanu i zieleni na terenie budowy i na terenie przyległym f) Ochrona istniejących urządzeń podziemnych i naziemnych. Przed rozpoczęciem robót budowlanych Wykonawca ma obowiązek zabezpieczyć wszelkie sieci i instalacje przed uszkodzeniem. g) Pełna odpowiedzialność za opiekę nad wykonywanymi robotami, materiałami oraz sprzętem znajdującym się na placu budowy (od przejęcia placu do odbioru końcowego robót). h) Odpowiedzialność za wszelkie zniszczenia i uszkodzenia własności publicznej i prywatnej. W przypadku natrafienia w czasie wykopów na przedmioty mogące mieć wartość zabytkową lub archeologiczną, Wykonawca zobowiązany jest zabezpieczyć te przedmioty, przerwać roboty i niezwłocznie powiadomić o tym fakcie Inwestora, projektanta i władze konserwatorskie. Wznowić roboty stosownie do dalszych decyzji. i) Zapewnienie zatrudnionym na budowie pracownikom odpowiedniego zaplecza socjalno-sanitarnego. Ponadto Wykonawca nie moŝe dopuszczać pracowników do pracy w warunkach niebezpiecznych i szkodliwych dla zdrowia oraz w przypadku nie wykonania właściwych zabezpieczeń stabilizujących istniejący obiekt na okres wykonania projektowanych prac Materiały i sprzęt Materiały stosowane do wykonywania robót powinny być zgodne z dokumentacją projektową i obowiązującymi normami, posiadać odpowiednie atesty i świadectwa dopuszczenia do uŝycia Przechowywanie i składowanie materiałów - w sposób zapewniający ich właściwą jakość i przydatność do robót

3 Składanie materiałów wg asortymentu z zachowaniem wymogów bezpieczeństwa i umoŝliwieniem pobrania reprezentatywnych próbek. Sprzęt stosowany do wykonywania robót powinien gwarantować jakość robót określoną w dokumentacji projektowej, PN i warunkach technicznych i ST (specyfikacji technicznej). Dobór sprzętu wymaga akceptacji Inwestora Transport Dobór środków transportu, wymaga akceptacji Inwestora. KaŜdorazowo powinny one posiadać odpowiednie wyposaŝenie stosownie do przewoŝonego ładunku, stosując się do ograniczeń obciąŝeń osi pojazdów Wykonywanie robót Wszystkie roboty objęte kontraktem powinny być wykonane zgodnie z obowiązującymi normami, dokumentacją projektową, udzielonymi pozwoleniami na budowę i uzgodnieniami konserwatorskimi, a takŝe wymaganiami technicznymi dla poszczególnych rodzajów robót wyszczególnionych w projekcie. Odpowiedzialność za jakość wykonywania wszystkich rodzajów robót wchodzących w skład zadania w całości ponosi Wykonawca. Wykonawca ustanawia Kierownika budowy posiadającego przygotowanie zawodowe do pełnienia samodzielnych funkcji technicznych w budownictwie (do kierowania, nadzoru i kontroli robót budowlanych) Dokumenty budowy W trakcie realizacji Kontraktu Wykonawca jest zobowiązany prowadzić, przechowywać i zabezpieczyć następujące dokumenty budowy: - dziennik budowy, - księgę obmiarów, - dokumenty badań i oznaczeń laboratoryjnych, - atesty jakościowe wbudowanych elementów konstrukcyjnych, oraz uŝytych materiałów posiadające dopuszczenia do stosowania w budownictwie (aprobaty techniczne) oraz w przypadkach gdzie jest to przewidziane prawem Certyfikaty Bezpieczeństwa B. - protokoły odbiorów robót, Pomiary i wyniki badań powinny być prowadzone na odpowiednich formularzach, podpisywanych przez Inwestora i Wykonawcę. Dziennik budowy powinien być prowadzony ściśle wg wymogów obowiązującego Prawa Budowlanego, przez Kierownika budowy. Księga obmiaru jest dokumentem budowy, w którym dokonuje się okresowych wyliczeń i zestawień wykonanych robót w układzie asortymentowym zgodnie z kosztorysem ślepym. Księgę obmiaru prowadzi Kierownik budowy, a pisemne potwierdzenie obmiarów przez Inwestora stanowią podstawę do rozliczeń Kontrola jakości robót Za jakość wykonywanych robót oraz zastosowanych elementów i materiałów - odpowiedzialny jest Wykonawca robót. W zakresie jego obowiązków, przed przejęciem terenu budowy, jest opracowanie i przedstawienie do akceptacji Inwestora projektu organizacji robót zawierającego: moŝliwości techniczne, kadrowe i organizacyjne oraz zamierzony sposób wykonania robót zgodnie z projektem i sztuką budowlaną. Projekt organizacji robót powinien zawierać: - terminy i sposób prowadzenia robót, - organizację ruchu na budowie, - oznakowanie placu budowy (zgodnie z BHP), - wykaz maszyn i urządzeń oraz ich charakterystykę, - wykaz środków transportu, - wykaz osób odpowiedzialnych za jakość i terminowość wykonania poszczególnych robót, - wykaz zespołów roboczych z podaniem ich kwalifikacji i przygotowania praktycznego, - opis sposobu i procedury kontroli wewnętrznej dostarczanych na budowę materiałów, sprawdzania i cechowania sprzętu podczas prowadzenia robót, - sposób postępowania z materiałami nie odpowiadającymi wymaganiom

4 W zakresie jakości materiałów Wykonawca ma obowiązek : - wyegzekwować od dostawcy materiały odpowiedniej jakości, - przestrzegać warunków transportu i przechowywania materiałów dla zachowania odpowiedniej ich jakości, - określić i uzgodnić warunki dostaw dla rytmiczności robót, - prowadzić bieŝące kontrole jakości otrzymywanych materiałów, - wszystkie roboty i materiały powinny być zgodne z projektem lub ich zmiana uzgodniona z projektantem. Badania kontrolne - mogą być przeprowadzone w przypadku zakwestionowania przez Inwestora wyników badań jako niewiarygodnych. Koszty obciąŝają Inwestora jeśli wyniki potwierdzają się i spełniają wymogi PN. W przeciwnym wypadku koszty ponosi Wykonawca Obmiar robót Obmiar robót polega na wyliczeniu i zestawieniu faktycznie wykonanych robót i wbudowanych materiałów. Obmiar robót wykonuje Wykonawca i wyniki zamieszcza w księdze obmiarów. Obmiar obejmuje roboty zawarte w kontrakcie oraz konieczne roboty dodatkowe. Roboty są podane w jednostkach zgodnych z kosztorysem ślepym. Obmiar powinien być wykonany w sposób jednoznaczny i zrozumiały, - dla robót zanikających przeprowadza się go w czasie ich wykonywania, - dla robót zakrywanych - przed ich zakryciem. Obmiary skomplikowanych powierzchni i kubatur powinny być uzupełnione szkicami w księdze obmiarów lub dołączone do niej w formie załącznika. Na konieczne roboty dodatkowe wykonawca sporządza protokół, wycenę i przedstawia do akceptacji inwestorowi przed rozpoczęciem tych prac Odbiór robót Celem odbioru jest sprawdzenie zgodności wykonania robót z umową oraz określenie ich wartości technicznej. Odbiór robót zanikających - jest to ocena ilości i jakości robót, które po zakończeniu podlegają zakryciu. Odbioru dokonuje się przed ich zakryciem, lub po zakończeniu robót, które w dalszym procesie realizacji zanikają. Odbiory częściowe - jest to ocena ilości i jakości prac, które stanowią zakończony element całego zadania, wyszczególniony w harmonogramie robót. Odbiór końcowy - jest to ocena ilości i jakości całości wykonanych robót wchodzących w zakres zadania budowlanego oraz końcowe rozliczenie finansowe. Odbiór ostateczny - (pogwarancyjny) - jest to ocena zachowania wymaganej jakości poszczególnych elementów robót w okresie gwarancyjnym oraz prac związanych z usuwaniem wad ujawnionych w tym okresie Dokumenty do odbioru robót Do odbiorów częściowych i do odbioru końcowego Wykonawca przygotowuje następujące dokumenty: Dokumentację projektową Dziennik budowy i księgi obmiaru Wymagane prawem atesty i certyfikaty na zastosowane materiały budowlane Sprawozdanie techniczne Dokumentację powykonawczą Sprawozdanie techniczne powinno zawierać: przedmiot, zakres i lokalizację wykonanych robót, zestawienie zmian wprowadzonych do pierwotnej, zatwierdzonej dokumentacji projektowej oraz formalną zgodę Inwestora na dokonywane zmiany, uwagi dotyczące warunków realizacji robót, datę rozpoczęcia i zakończenia robót - 4 -

5 Tok postępowania przy odbiorze Roboty do odbioru Wykonawca zgłasza zapisem w Dzienniku Budowy i jednocześnie przekazuje Inwestorowi kalkulację kosztową w zakresie zgłoszonych robót przy odbiorach częściowych i końcową kalkulacją kosztów przy odbiorze końcowym. Odbioru końcowego dokonuje komisja powołana przez Inwestora. Ilość i jakość zakończonych robót komisja stwierdza na podstawie operatu kalkulacyjnego oraz oceny stanu faktycznego i oceny wizualnej. Komisja stwierdza zgodność wykonanych robót z dokumentacją projektową oraz z protokołami dotyczącymi wprowadzanych zmian. W przypadku stwierdzenia przez Komisję nieznacznych odstępstw od dokumentacji projektowej w granicach tolerancji i nie mających większego wpływu na cechy eksploatacyjne - dokonuje się odbioru. W przypadku stwierdzenia większych odstępstw, mających wpływ na cechy eksploatacyjne dokonuje się potrąceń jak za wady trwałe. Jeśli Komisja stwierdzi, Ŝe jakość robót znacznie odbiega od wymaganej w dokumentacji projektowej - to roboty te wyłącza z odbioru. Rozliczenie robót następuje na zasadach określonych w Umowie i w Harmonogramie Rzeczowo- Finansowym. UWAGA SPECYFIKACJA DOTYCZY ROBÓT WYKONYWANYCH NA OBIEKCIE ZAGROZONYM KATASTROFĄ BUDOWLANĄ. STĄD, WSZELKIE PROJEKTOWANE PRACE NALEśY ROZPOCZYNAĆ WYŁĄCZNIE PO STWIERDZENIU WŁAŚCIWEGO ZABEZPIECZENIA STABILNOŚCI I STATECZNOŚCI ELEMENTÓW NA KTÓRYCH PRACE BĘDĄ WYKONYWANE. ROBOTY NALEśY PROWADZIĆ POD STAŁYM NADZOREM UPRAWNIONEGO KIEROWNIKA BUDOWY Z NADZWYCZAJNĄ OSTROśNOŚCIĄ. WYSTĘPUJE ZAGROśENIE śycia PRACOWNIKÓW I BEZPIECZEŃSTWA OBIEKTU. ZA BEZWZGLĘDNIE KONIECZNE NALEśY PRZYJĄĆ RESTRYKCYJNE STOSOWANIE ZASAD BEZPIECZEŃSTWA I HIGIENY PRACY. ZWRACA SIĘ UWAGĘ śe JEDNYM Z NIEBEZPIECZEŃSTW JEST MOZLIWOŚĆ OSUNIECIA SIĘ FRAGMENTÓW KONSTRUKCJI KAMIENNYCH. STĄD, NIEZALEśNIE OD WPROWADZENIA WŁAŚCIWYCH ZABEZPIECZEŃ, NIE NALEśY DOPUSZCZAĆ DO PRZEBYWANIA PRACOWNIKÓW ORAZ OSÓB POSTRONNYCH PONIśEJ, W STREFIE PROWADZONYCH ROBÓT

6 1.2. Roboty ziemne ( ) Przedmiot Przedmiotem ST są wymagania dotyczące wykonania i odbioru robót ziemnych przy zabezpieczeniu Ruin Zamku we Wleniu.. ST stanowi dokument pomocniczy przy realizacji i odbiorze Zakres robót Przeniesienie materiału kamiennego zalegającego na dziedzińcu zamku Materiały Kamień łamany Sprzęt Łopaty, kilofy, wiadra, taczki Transport Ręczny i samochodem samowyładowczym Wykonanie robót Hałdy kamieni złoŝonych na dziedzińcu przy murze wschodnim oraz w części północnej dziedzińca, stanowiących odzyskany materiał historyczny, przenieść z dziedzińca na teren poza murami obwodowymi zamku i złoŝyć w miejscu, które naleŝy ustalić w ramach nadzoru autorskiego z Wykonawcą. W związku z zabytkowym charakterem obiektu prace naleŝy wykonywać ręcznie i ostroŝnie. W przypadku natrafienia na przedmioty o charakterze zabytkowym naleŝy niezwłocznie - wstrzymać prace i zawiadomić Inwestora oraz Nadzór Autorski. Pachy sklepienia wypełnić zasypką usuniętą z tych pach, na wysokość jak obecnie istniejąca Kontrola jakości Sprawdzenie wykonania wykopów polega na kontrolowaniu zgodności z wymaganiami określonymi w niniejszej specyfikacji oraz w dokumentacji projektowej Jednostka obmiaru (m3) kamienia Odbiór robót Roboty odbiera Inspektor na podstawie zapisów w dzienniku budowy i odbiorów częściowych, ze sprawdzeniem koordynacji robót Podstawa płatności (m3) kamienia Przepisy związane PN-B Geotechnika. Roboty ziemne. Wymagania ogólne. PN-68/B Roboty ziemne budowlane, wymagania w zakresie wykonania i badania przy odbiorze PN-74/B Grunty budowane. Podział, nazwy, symbole, określenia BN-77/77/ Oznaczanie wskaźnika zagęszczenia gruntu

7 1.3. Roboty rozbiórkowe ( ) Przedmiot Przedmiotem specyfikacji technicznej są wymagania dotyczące wykonania i odbioru robót związanych z rozbiórką, wyburzeniami i demontaŝem elementów Ruin Zamku we Wleniu. Specyfikacja techniczna (ST) jest dokumentem pomocniczym przy realizacji i odbiorze robót Zakres robót Rozbiórka filara kamiennego. Oczyszczenie i segregacja kamieni Materiały pochodzące z rozbiórki Kamień łamany Sprzęt Łomy, kilofy, szpachle, młoty, młotki, łopaty, szufle, wiadra, taczki, pomosty robocze, rusztowania Transport Transport ręczny Wykonanie robót W związku z zabytkowym charakterem obiektu prace naleŝy wykonywać ręcznie i ostroŝnie. W przypadku natrafienia na przedmioty o charakterze zabytkowym naleŝy niezwłocznie - wstrzymać prace i zawiadomić Inwestora oraz Nadzór Autorski. Przy rozbiórce naleŝy bezwzględnie przestrzegać przepisów BHP i wykonać stosowne zabezpieczenia. W trakcie prac Ŝadne osoby nie mogą przebywać w strefie prac poniŝej poziomu ich wykonywania. Kamienie pochodzące z rozbiórki balustrady naleŝy oczyścić ze starej zaprawy. Wykonać dokumentacje konserwatorską filara, poprzedzającą prace rozbiórkowe filara. Filar naleŝy rozebrać, zachowując dolną jego partię wysokości 1,0 m, Kontrola jakości Polega na sprawdzeniu kompletności dokonanej rozbiórki, dokładności oczyszczenia i sprawdzeniu braku zagroŝeń na miejscu robót i składowania uzyskanego materiału kamiennego Jednostka obmiaru Objętość (m 3 ) Odbiór robót Inspektor Nadzoru na podstawie zapisów w dzienniku budowy Podstawa płatności Zapis w dzienniku budowy po odbiorze robót Przepisy związane Szczegółowe przepisy z zakresu warunków BHP przy robotach rozbiórkowych - Rozp. Min. Bud. i Przemysłu Mat. Bud. z dnia Dz. U. Nr. 13 poz. 93 z późniejszymi zmianami

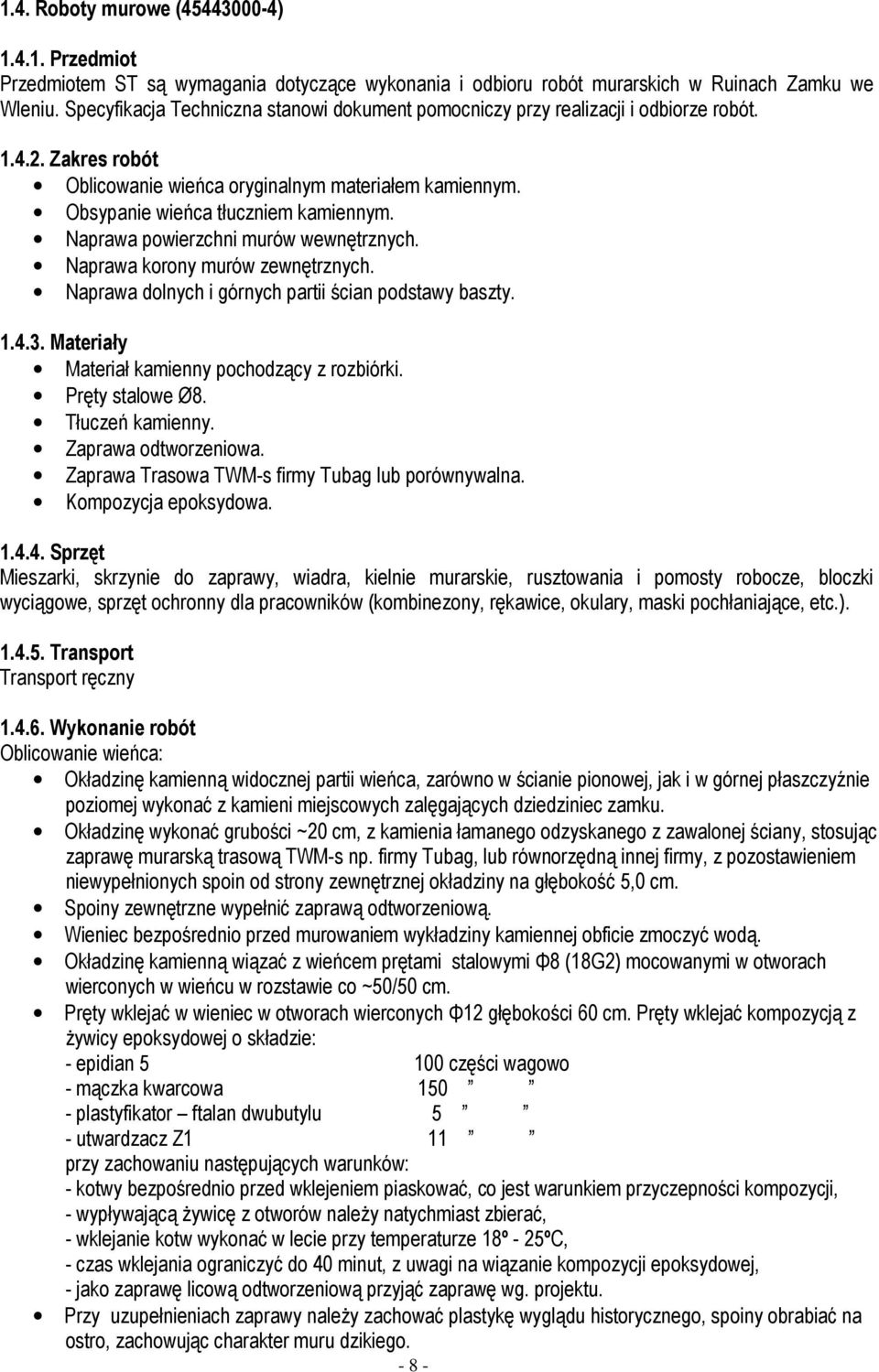

8 1.4. Roboty murowe ( ) Przedmiot Przedmiotem ST są wymagania dotyczące wykonania i odbioru robót murarskich w Ruinach Zamku we Wleniu. Specyfikacja Techniczna stanowi dokument pomocniczy przy realizacji i odbiorze robót Zakres robót Oblicowanie wieńca oryginalnym materiałem kamiennym. Obsypanie wieńca tłuczniem kamiennym. Naprawa powierzchni murów wewnętrznych. Naprawa korony murów zewnętrznych. Naprawa dolnych i górnych partii ścian podstawy baszty Materiały Materiał kamienny pochodzący z rozbiórki. Pręty stalowe Ø8. Tłuczeń kamienny. Zaprawa odtworzeniowa. Zaprawa Trasowa TWM-s firmy Tubag lub porównywalna. Kompozycja epoksydowa Sprzęt Mieszarki, skrzynie do zaprawy, wiadra, kielnie murarskie, rusztowania i pomosty robocze, bloczki wyciągowe, sprzęt ochronny dla pracowników (kombinezony, rękawice, okulary, maski pochłaniające, etc.) Transport Transport ręczny Wykonanie robót Oblicowanie wieńca: Okładzinę kamienną widocznej partii wieńca, zarówno w ścianie pionowej, jak i w górnej płaszczyźnie poziomej wykonać z kamieni miejscowych zalęgających dziedziniec zamku. Okładzinę wykonać grubości ~20 cm, z kamienia łamanego odzyskanego z zawalonej ściany, stosując zaprawę murarską trasową TWM-s np. firmy Tubag, lub równorzędną innej firmy, z pozostawieniem niewypełnionych spoin od strony zewnętrznej okładziny na głębokość 5,0 cm. Spoiny zewnętrzne wypełnić zaprawą odtworzeniową. Wieniec bezpośrednio przed murowaniem wykładziny kamiennej obficie zmoczyć wodą. Okładzinę kamienną wiązać z wieńcem prętami stalowymi Φ8 (18G2) mocowanymi w otworach wierconych w wieńcu w rozstawie co ~50/50 cm. Pręty wklejać w wieniec w otworach wierconych Φ12 głębokości 60 cm. Pręty wklejać kompozycją z Ŝywicy epoksydowej o składzie: - epidian części wagowo - mączka kwarcowa plastyfikator ftalan dwubutylu 5 - utwardzacz Z1 11 przy zachowaniu następujących warunków: - kotwy bezpośrednio przed wklejeniem piaskować, co jest warunkiem przyczepności kompozycji, - wypływającą Ŝywicę z otworów naleŝy natychmiast zbierać, - wklejanie kotw wykonać w lecie przy temperaturze 18º - 25ºC, - czas wklejania ograniczyć do 40 minut, z uwagi na wiązanie kompozycji epoksydowej, - jako zaprawę licową odtworzeniową przyjąć zaprawę wg. projektu. Przy uzupełnieniach zaprawy naleŝy zachować plastykę wyglądu historycznego, spoiny obrabiać na ostro, zachowując charakter muru dzikiego

9 Wieniec na całej długości obsypać tłuczniem kamiennym. Naprawa powierzchni murów wewnętrznych: Kamienie nie związane zaprawą oczyścić i powtórnie osadzić stosując zaprawę murarską trasową TWM-s np. firmy Tubag, lub równorzędną innej firmy, pozostawiając niewypełnione spoiny na głębokość około 5 cm. Zaprawę skorodowaną usunąć ze spoin w licach murów. Spoiny, po usunięciu skorodowanej zaprawy oraz spoiny z ubytkami zaprawy, wypełnić dokładnie stosując zaprawę murarską trasowa TWM-s np. firmy Tubag, lub równorzędną innej firmy, pozostawiając niewypełnione spoiny na głębokość około 5 cm. Jako zaprawę licową odtworzeniową przyjąć zaprawę wg. projektu Przy uzupełnieniach zaprawy naleŝy zachować plastykę wyglądu historycznego, spoiny obrabiać na ostro, zachowując charakter muru dzikiego. Naprawa korony murów zewnętrznych: Luźne kamienia osadzić na zaprawie murarskiej trasowej TWM-s np. firmy Tubag, lub równorzędnej innej firmy. Zaprawę skorodowaną w warstwie licowej wymienić, a brakującą uzupełnić, stosując zaprawę murarską trasową jak wyŝej. W warstwie licowej muru oraz na koronie muru pozostawić niewypełnione spoiny na głębokość około 5 cm. Spoiny wypełnić zaprawą licową wg. projektu. Na odsadzce zewnętrznej muru wieŝy, poniŝej korony wieŝy, luźne kamienie osadzić, a ubytki zaprawy uzupełnić zaprawą trasową jak wyŝej, z pozostawieniem niewypełnionych spoin na głębokość około 5 cm, do wypełnienia zaprawą licową wg. projektu. Przy uzupełnieniach zaprawy w licu i na koronie muru, naleŝy zachować plastykę muru historycznego, spoiny obrabiać na ostro, zachowując charakter muru dzikiego, Naprawa dolnych i górnych partii ścian podstawy baszty: W górnych partiach ścian, na zewnętrznym licu ściany, luźno związane zaprawą kamienie osadzić powtórnie, stosując zaprawę murarską trasową TWM-s np. firmy Tubag,lub równorzędną innej firmy, z pozostawieniem niewypełnionych spoin od strony zewnętrznej na głębokość około 5 cm. Spoiny zewnętrzne wypełnić zaprawą odtworzeniową wg. projektu W dolnych partiach ścian, po oczyszczeniu wnęk, znaczne ubytki kamieni uzupełnić materiałem kamiennym miejscowym, kamienie nie związane zaprawą oczyścić i osadzić powtórnie na zaprawie murarskiej trasowej TWM-s np. firmy Tubag, lub równorzędnej innej firmy, z pozostawieniem niewypełnionych spoin od strony zewnętrznej na głębokość około 5 cm. Spoiny zewnętrzne wypełnić zaprawą odtworzeniową wg. projektu Zaprawę skorodowaną i o małej wytrzymałości w warstwie przypowierzchniowej wymienić, a brakującą uzupełnić zaprawą odtworzeniową wg. projektu. Przy uzupełnieniach zaprawy naleŝy zachować plastykę wyglądu historycznego, spoiny obrabiać na ostro, zachowując charakter muru dzikiego Kontrola jakości Polega na sprawdzeniu kompletności wykonanych prac i zgodności z projektem Jednostka obmiaru Objętość muru, tłucznia (m 3 ), powierzchnia muru (m 2 ) Odbiór Odbiór końcowy, po odbiorach częściowych dokonany przez Inspektora Nadzoru w obecności kierownika budowy Podstawa płatności Po obmiarach i po sprawdzeniu zapisów w dzienniku budowy - 9 -

10 Przepisy związane PN-B-03002:1987 Mury z kamienia naturalnego - Obliczenia statyczne i projektowanie. PN-B-10025:1962 Roboty murowe. Mury z kamienia naturalnego. Wykonanie i badania przy odbiorze. PN-EN 998-2:2004 Zaprawy budowlane. Wymagania dotyczące zapraw do murów. Cz.2. Zaprawa murarska. PN-69/B Wapno suchogaszone do celów budowlanych

11 1.5. Hydrofobizacja i dezynfekcja murów ( ) Przedmiot Przedmiotem specyfikacji technicznej są wymagania dotyczące wykonania i odbioru robót związanych z hydrofobizacją i dezunfekcją murów kamiennych przy zabezpieczeniu Ruin Zamku we Wleniu. Specyfikacja Techniczna stanowi dokument pomocniczy przy realizacji i odbiorze robót Zakres Hydrofobizacja korony murów. Dezynfekcja korony murów. Dezynfekcja powierzchni murów wewnętrznych Materiały Preparaty do hydrofobizacji firmy REMMERS Funcosil WS lub porównywalny. Środki chemiczne do dezynfekcji murów kamiennych Sprzęt Natryskiwarka (pompa) niskociśnieniowa, pędzle, wiadra, taczki, mieszarka Transport Dostawa - samochodem cięŝarowym, rozładunek ręczny, na placu budowy i we wnętrzach wózki, taczki i transport ręczny Wykonanie robót Hydrofobizację wykonać na całej powierzchni korony murów. Środek impregnujący naleŝy nanosić metodą niskociśnieniowego natryskiwania z zastosowaniem dyszy dającej szeroki strumień, nasycając tak aby po powierzchni materiału budowlanego spływała błonka płynu o długości 30-50cm. Podczas aplikacji dysza powinna być prowadzona poziomo, bez odrywania, wzdłuŝ elewacji oraz natychmiast naleŝy rozprowadzić preparat pędzlem angielskim lub szczotką. Cykl naleŝy kilkakrotnie powtórzyć. Impregnat nakłada się mokre na mokre od góry do dołu. Aby uniknąć usterek, naleŝy wydzielone części elewacji impregnować bez przerwy, aŝ do zakończenia zabiegu. W przypadku małych skomplikowanych powierzchni, gdzie nanoszenie przez natrysk jest niemoŝliwe, moŝna pracować takŝe pędzlem. Aby uniknąć przy takiej metodzie pracy wprowadzenia zbyt małych ilości impregnatu, naleŝy pracować dobrze nasączonym narzędziem. ŚwieŜo zaimpregnowane powierzchnie naleŝy chronić przed deszczem przez co najmniej 5 godzin. Silny wiatr i nasłonecznienie mogą przyspieszyć odparowanie nośnika, co niekorzystnie wpływa na głębokość wnikania. Impregnat moŝna takŝe nanosić na lekko wilgotne materiały budowlane Kontrola jakości robót Sprawdzenie zgodności z dokumentacją techniczną i atestów jakości materiałów Jednostka obmiaru Powierzchnia (m 2 ) Odbiór Odbiór końcowy, po odbiorach częściowych przez Inspektora Nadzoru Podstawa płatności Za (m 2 ) zgodnie z obmiarem oraz zapisami w dzienniku budowy

12 Przepisy związane Karty techniczne preparatów firmy REMMERS

13 1.6. Wzmocnienie muru linkami stalowymi ( ) Przedmiot Przedmiotem specyfikacji technicznej są wymagania dotyczące wykonania i odbioru robót wzmocnienia muru kamiennego Ruin Zamku we Wleniu. Specyfikacja Techniczna jest dokumentem pomocniczym przy realizacji i odbiorze Zakres robót Nawiercenie otworów z murze pod kotwy. Osadzenie kotew w murze. UłoŜenie linek stalowych z spoinach muru. ZałoŜenie nakrętek kołnierzowych. Napięcie linek stalowych. Spoinowanie muru Materiały Cięgna stalowe ze splotu ø2mm. Kotwy stalowe. Kompozycja epoksydowa. Nakrętki kołnierzowe Sprzęt Pomosty robocze, rusztowania, klucze dynamometryczne, wiertarki Transport Transport ręczny, rozładunek ręczny, wózki Wykonanie robót W ścianie obwodowej zachodniej naleŝy wzmocnić 3 pasma pionowe muru, kaŝde szerokości około 4 m, linkami Φ2 (1x19) ze stali nierdzewnej OH18N9(A2), stanowiących siatkę w przybliŝeniu pionowych i poziomych linek, mocowanych do ściany za pomocą kotew wklejanych. Linki umieścić w spoinach ściany na głębokości 1-3 cm. W pasmach przeznaczonych do wzmocnienia ścianę oczyścić, a ze spoin przeznaczonych do wprowadzenia lin wzmacniających usunąć zaprawę na głębokość około 1-3 cm, spoiny oczyścić. W pasmach przeznaczonych do wzmocnienia wykonać dla kotw stalowych odwierty Φ26 mm, na głębokość 510 mm, w spoinach, w rozstawie około 50x50 cm. W przypadku stwierdzenie pustki w murze, podczas wiercenia otworu na kotwę, naleŝy wypełnić puste przestrzenie mineralną zaprawą bez skurczową o duŝej płynności i wytrzymałości, wprowadzoną w mur pakerami, za pomocą pompy niskociśnieniowej. Ponowne wiercenie otworów w murze, w miejscach wypełnienia pustek naleŝy wykonać nie wcześniej jak po 5 dniach od wprowadzenia zaprawy. - w wykonane otwory naleŝy wklejać gwintowane kotwy ze stali nierdzewnej Φ20 na głębokość ~ 500 mm kompozycją z Ŝywicy epoksydowej o składzie: o epidian części wagowo o mączka kwarcowa 150 " " o plastyfikator ftalan dwubutylu 5 " " o utwardzacz Z-1 11 " " przy zachowaniu następujących warunków: o kotwy bezpośrednio przed wklejeniem piaskować, co jest warunkiem przyczepności kompozycji, o wypływającą Ŝywicę z otworów naleŝy natychmiast zbierać, o wklejanie kotw wykonać w lecie przy temperaturze C, o czas wklejania ograniczyć do 40 minut, z uwagi na wiązanie kompozycji epoksydowej,

14 Linki Φ2 ze stali nierdzewnej ułoŝyć w spoinach muru, z których usunięto zaprawę i przeprowadzić przez obejmy zaciskowe głowic napinających mocowanych w wklejonych kotwach. Swobodne końce linek Φ2 w skrajnych kotwach zabezpieczyć obejmą zaciskową. Dolne końce linek Φ2 mocować przez zabetonowanie w wieńcu dolnym. Górą kotwy wiąŝące linki wklejać w górny wieniec. Głowice napinające wklejonych kotw dokręcać naprzemiennie, aŝ do uzyskania równomiernego naciągu linek w spoinach muru. Spoiny, z umieszczonymi linami stalowymi, wypełnić dokładnie zaprawą recepturową opracowana na podstawie badań zapraw historycznych. Z pozostałych spoin muru usunąć zaprawę skorodowaną. Spoiny, po usunięciu skorodowanej zaprawy oraz spoiny z ubytkami zaprawy, wypełnić dokładnie zaprawą jak wyŝej Kontrola jakości Sprawdzenie prawidłowości wykonania wzmocnienia muru. Sprawdzenie jakości materiałów i elementów, zachowanie zaleceń technologicznych producenta materiałów i zgodności z projektem Jednostka obmiaru Długość elementów (m), (szt) kotwy, nakrętki, powierzchnia muru (m 2 ) Odbiór Odbiór końcowy, po odbiorach częściowych dokonany przez Inspektora Nadzoru z obecności kierownika budowy Podstawa płatności Zgodnie z obmiarem, po odbiorach poszczególnych robót Przepisy związane PN-B-03002:1987 Mury z kamienia naturalnego - Obliczenia statyczne i projektowanie. PN-B-06200:2002 Konstrukcje stalowe budowlane. Warunki wykonania i odbioru. PN-EN 998-2:2004 Zaprawy budowlane. Wymagania dotyczące zapraw do murów. Cz.2. Zaprawa murarska. PN-69/B Wapno suchogaszone do celów budowlanych. PN-EN 998-2:2004 Zaprawy budowlane. Wymagania dotyczące zapraw do murów. Cz.2. Zaprawa murarska

15 1.7. Roboty stalowe ( ) Przedmiot Przedmiotem specyfikacji technicznej są wymagania dotyczące wykonania i odbioru robót stalowych przy zabezpieczeniu Ruin Zamku we Wleniu.. Specyfikacja Techniczna stanowi dokument pomocniczy przy realizacji i odbiorze robót Zakres robót Wykonanie i montaŝ balustrad stalowych Materiały Rury kwadratowe stalowe 40x40x5. Rury kwadratowe stalowe 60x60x4. Pręty stalowe 12x12. Blachy stalowe 260x120x15. Blachy stalowe 200x100x15. Blachy stalowe 350x350x15. Farba antykorozyjna. Śruby stalowe Ø16. Kompozycja epoksydowa Sprzęt Spawarki, szczotki druciane, szpachelki, piaskarka Transport Samochód cięŝarowy, wózki, rozładunek ręczny, taczki, transport ręczny Wykonanie robót Elementy stalowe balustrad zabezpieczyć farbą antykorozyjną w kolorze czarny mat. Śruby (kotwy) stalowe mocujące balustradę stalową wklejać na kompozycji epoksydowej o składzie: o Epidian cz.w. o Mączka kwarcowa 150 cz.w. o Utwardzacz Z-1 11 cz.w. o Ftalan dwubutylu - 5 cz.w. Przy mocowaniu balustrad naleŝy zachować następujące warunki: Otwory wiercone oczyścić z urobku i osuszyć. Kompozycję Ŝywiczną stosować w takiej ilaści, aby widoczny był wypływ mieszaniny z otworu po wciśnięciu pręta. Wypływającą Ŝywicę z otworów naleŝy natychmiast zbierać. Pręty bezpośrednio przed wklejeniem, na powierzchniach wklejanych, oczyścić przez piaskowanie, co jest warunkiem zapewniającym przyczepność kompozycji Ŝywicznej. Wklejanie kotw wykonać w lecie przy temperaturze 18º - 25ºC. Ograniczyć czas montaŝu prętów do 40 minut, z uwagi na wiązanie kleju Kontrola jakości Sprawdzenie jakości materiałów i elementów, zachowanie zaleceń technologicznych producenta materiałów i zgodności z projektem. Sprawdzenie estetyki wykonania prac Jednostka obmiaru Ilość elementów (szt.), cięŝar stali (kg), szt Odbiór Roboty odbiera Inspektor Nadzoru w obecności kierownika budowy

16 Podstawa płatności Zgodnie z obmiarem, po odbiorach poszczególnych robót i wpisach do dziennika budowy Przepisy związane PN-B-06200:2002 Konstrukcje stalowe budowlane. Warunki wykonania i odbioru

17 1.8. Roboty kamieniarskie ( ) Przedmiot Przedmiotem specyfikacji technicznej są wymagania dotyczące wykonania i odbioru robót kamieniarskich przy zabezpieczeniu Ruin Zamku we Wleniu.. Specyfikacja Techniczna stanowi dokument pomocniczy przy realizacji i odbiorze robót Zakres robót DemontaŜ schodów kamiennych. Powtórne osadzenie schodów. Uzupełnienie brakujących stopni. Stabilizacja muru ograniczającego schody Materiały Zaprawa murarska trasowa TWM-s firmy Tubag lub porównywalna. Kamienne stopnie Sprzęt Piła do przycinania kamienia, narzędzia do obróbki ręcznej kamienia. Wykonawca zobowiązany jest do uŝywania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych robót, zarówno w miejscu tych robót, jak teŝ przy wykonywaniu czynności pomocniczych oraz w czasie transportu, załadunku i wyładunku materiałów, sprzętu itp. Sprzęt uŝywany przez wykonawcę powinien być zgodny z zaleceniami producenta materiałów i powinien uzyskać akceptację inspektora nadzoru Transport Samochód cięŝarowy, wózki, rozładunek ręczny, taczki, transport ręczny. Wykonawca zobowiązany jest do stosowania jedynie takich środków transportu, które nie wpłyną niekorzystnie na jakość wykonywanych robót. Z uwagi na cięŝar materiału kamieniarskiego zwrócić uwagę na zabezpieczenie przewoŝonych materiałów przed przemieszczeniem się w czasie transportu Składowanie Wyroby i materiały stosowane do wykonywania izolacji naleŝy przechowywać w pomieszczeniach krytych i suchych. NaleŜy unika dłuŝszego działania na nie promieni słonecznych Wykonanie robót Schody zewnętrzne kamienne prowadzące do zamku od strony wschodniej zdemontować, wykonać podłoŝe z podsypki wapienno trasowej i powtórnie zmontować schody z zachowanych stopni kamiennych. Mur ograniczający schody ustabilizować przez osadzenie nie związanych zaprawą kamieni, wymianę skorodowanej zaprawy oraz przez uzupełnienie brakującej zaprawy, stosując zaprawę murarską trasową TWM-s np. firmy Tubag, lub równorzędną innej firmy. Spoiny powinny być dokładnie wypełnione zaprawą, zabezpieczającą przed wsiąkaniem wody opadowej Kontrola jakości Sprawdzenie jakości prac kamieniarskich naleŝy przeprowadzać pośrednio na podstawie zapisów w dzienniku budowy i innych dokumentów stwierdzających zgodność cech uŝytych materiałów z wymaganiami dokumentacji technicznej oraz z odnośnymi normami. Badania bieŝące obejmują sprawdzenie: - poprawności przeprowadzonych robót, - jakości montowanego kamienia, - wyglądu zewnętrznego kamienia, - szczelności spoin

18 Jednostka obmiaru (szt.) stopnie Odbiór Zasady odbioru robót kamieniarskich: Łączenia elementów między sobą powinny być mało widoczne. Nie dopuszcza się pęknięć na powierzchniach elementów kamiennych. Nie dopuszcza się wykwitów i nalotów wykrystalizowanych na powierzchni Podstawa płatności Zgodnie z obmiarem, po odbiorach poszczególnych robót i wpisach do dziennika budowy Przepisy związane PN EN 771 6:2002 Wymagania dotyczące elementów murowych. Elementy murowe z kamienia naturalnego. PN B 11205:1997 Elementy kamienne PN 72/B Roboty kamieniarskie. Wymagania w zakresie wykonywania i badania przy odbiorze

19 1.9. Roboty odwadniające i nawierzchniowe ( ) Przedmiot Przedmiotem ST są wymagania dotyczące wykonania i odbioru odwodnienia powierzchni dziedzińca Ruin Zamku we Wleniu Zakres UłoŜenie warstw izolacyjnych i odwadniających. Rozścielenie ziemi urodzajnej. Wykonanie powierzchni dziedzińców wewnętrznych z niwelacja istniejących poziomów oraz nasada trawy Materiały Geowłóknina 260g/m2, Membrana odwadniajaca PLATON DE-25 lub porównywalna. Folia hydroizolacyjna, Warstwa ziemi urodzajnej do nasady trawy. Nasiona traw Sprzęt Łopaty, kilofy, wiadra, taczki, nosiłki, ubijarka wibracyjna, wózki, walce do trawy Transport Ręczny, taczki, wózki Wykonanie robót Wykopy naleŝy wykonać jako wykopy otwarte obudowane. Metoda wykonania robót ręczna. W związku z zabytkowym charakterem obiektu prace naleŝy wykonywać ręcznie i ostroŝnie. W przypadku natrafienia na przedmioty o charakterze zabytkowym naleŝy niezwłocznie - wstrzymać prace i zawiadomić Wojewódzkiego Dolnośląskiego Konserwatora Zabytków. Prace prowadzić pod nadzorem archeologicznym. Wykonać odwodnienie dziedzińca (wg projektu) z niwelacja istniejących poziomów, ułoŝeniem warstw i drenaŝu. Spadki powierzchni dziedzińca wewnętrznego ustalić wg projektu pomiarem geodezyjnym. Wykonać nasady trawy Kontrola jakości robót Sprawdzenie zgodności z dokumentacją techniczną i atestów jakości materiałów. Sprawdzenie wykonania wykopów polega na kontrolowaniu zgodności z wymaganiami określonymi w niniejszej specyfikacji oraz w dokumentacji projektowej. W czasie kontroli szczególna uwagę naleŝy zwrócić na: a) sprawdzenie obszaru i głębokości wykopu, b) zapewnienie stateczności ścian wykopów, c) odwodnienie wykopów w czasie wykonywania robót i po ich zakończeniu, d) zagęszczenie zasypanego wykopu, e) prawidłowość spadków przy drenaŝu Jednostka obmiaru Powierzchnia (m 2 ) Odbiór Odbiór końcowy, po odbiorach częściowych przez Inspektora Nadzoru
