1 Pöttinger SYNKRO Kultywatory dwu- i trzybelkowe

2 SYNKRO Ziemia to życie... Kultywator jest klasycznym urządzeniem do konserwującej uprawy gleby. Wmieszanie w gorną warstwę gleby resztek pożniwnych zwiększa płodność gleby, ulepsza gospodarke wodną i chroni przed erozją. Oszczędność czasu i kosztow to najważniejszy nakaz podczas uprawy gleby. Kultywatory SYNKRO w wersji dwu- i trzybelkowej z rożnorodnymi walcami tworzą idealne warunki do kiełkowania dla nasion chwastow, resztek zboz i poplonow. 2

3 Strona SYNKRO seria 1000 / 1000 S Kultywatory dwubelkowe 4 7 Obydwa typy SYNKRO są tak skonstruowane, że można je używać zarowno do płytkiej jak i głębkokiej uprawy gleby (do 30 cm).,,utrzymanie i wspieranie zdrowotnosci gleby jest podstawowym zadaniem każdego rolnika,, SYNKRO seria 1003 / 1003 K / 1003 T Kultywatory trzybelkowe 8 17 Narzędzia SYNKRO seria 1003 T Kultywatory trzybelkowe, ciągane Wały i urządzenia towarzyszące Dane techniczne i wyposażenie

4 SYNKRO SYNKRO seria 1000 / 1000 S Kultywatory dwubelkowe Pierwszą czynnością po zakończonych żniwach jest wmieszanie resztek pożniwnych w wierzchnią warstwę gleby, tak aby szybko mogł się rozpocząć proces rozkładu. Mieszanka ziemi i słomy tworzy optymalne warunki dla życia w glebie. Kultywatory SYNKRO są skonstruowane do podorywki. Maszyny o zwartej budowie do intensywnej i płytkiej uprawy. Lekkie w uciągu, duwbelkowe kultywatory o krotkiej konstrukcji są przeznaczone do pracy z lekkimi ciągnikami. 43 cm odstęp między słupicami i wysokość ramy wynosząca 82 cm gwarantują płynna prace, bez zatorow. SYNKRO S 3000 S 4700 SH Szerokość robocza 2,60 m 3,0 m 2,60 m 3,0 m 4,70 m Ilość zębow Rura ramy 80 x 80 mm 80 x 80 mm 100 x 100 mm 100 x 100 mm 100 x 100 mm Ilość dyskow Szer. transportowa 2,60 m 3,0 m 2,60 m 3,0 m 3,0 m Zastrzega sie prawo do zmian 4

5 Mocna konstrukcja Kultywatory SYNKRO serii 1000 są wyposażone w ramę podstawową z dwoma rzędami zębow i konsolą nabudowy do rożnych rodzajow wałow. Rama jest dostosowana do długotrwałego użytkowania w ciężkich warunkach pracy. SYNKRO 4700 SH to maszyna składana hydraulicznie. Przekroj rury ramy 100x100 przy wyposażeniu typu S, 80x80 przy wyposażeniu standardowym. Odstęp między słupicami 43cm, odstęp belek 75cm i 75cm wysokość ramy gwarantują zawsze płynna pracę. Kroje talerzowe wyrownują gorną warstwę ziemi po redlicach. Seria 1000 ze względu na odstęp między słupicami wynoszący 43 cm wykazuje małe zapotrzebowanie mocy ciągnika, a dwurzędowa konstrukcja przenosi punkt ciężkości blisko ciągnika - dlatego wystarcza mała siła ciągu. 5

6 SYNKRO Indywidualne dopasowanie Aby uzyskać dobry uciąg należy optymalnie ustawić położenie cięgieł dolnych ciągnika do kultywatora. Potężna oś nabudowy kat.2 lub 3 umożliwia zaczepienie maszyny na dwoch wysokościach - odpowiednio do ogumienia ciągnika. Połączenie gornego cięgła jest możliwe w 4 pozycjach. Kozioł zawieszenia ma regulowany kąt pochylenia - dla wystarczającej wysokości podniesienia. Dzięki temu maszyna może wspołpracować z ciągnikami rożnej wielkości. 6

7 Seria 1000 / 1000 S / SH kultywatory dwubelkowe Koziol zawieszania SYNKRO ma regulowany kąt pochylenia. Dzięki temu można idealnie dopasować maszynę względem ciągnika. Ta zoptymalizowana geometria zaczepu zwiększa prześwit na uwrociu i podczas transportu. Zęby i redlice 43 cm odstęp między słupicami wymaga własnej formy redlicy, ktora zapewni pełną uprawę. Poettinger stawia w tym przypadku na dzieloną redlicę skrzydełkową w kombinacji z lemieszem dziobowym. Do szczegolnie płytkiem uprawy zaleca się kombinację płaskiej redlicy z podwojną redlicą sercową. Obracalne lemiesze dziobowe mogą być użytkowane ponownie. Optymalne wykorzystanie materiału. Redlice i lemiesze maja grubość 10mm. Gwarancja dużej żywotność. Wygięte do wewnątrz redlice skrajne prowadzą masy ziemi do środka, aby uniknąc bocznego tworzenia się redlin. Ustawienie pochylenia zębow * rożne warianty ustawienia pozwalają na dopasowanie do rożnorodnych warunkow pracy; sucha i twarda gleba nie jest tu żadnym problemem 3-stopniowa regulacja w wersji stopniowa regulacja przy zabepieczenieniu przeciw przeciążeniom Kroje talerzowe * kroje są montowane na dodatkowej belce, można je przestawiać parami niezależnie od siebie 7

8 SYNKRO 3-belkowy kultywator jest tak skonstruowany, aby można go było użytkowac zarowno do płytkiej jak i głębokiej uprawy gleby (do 30cm). Głębokość pracy walca regulowana jest na rzędzie otworow. SYNKRO seria 1003 / 1003 K / 1003 T kultywatory trzybelkowe Nowe kultywatory SYNKR 1003 są wyposażone w stabilną 3-belkową ramę. Kroje talerzowe są prowadzone przez wał. Podstawowym zadaniem kultywatora trzybelkowego jest stworzenie optymalnych warunkow do wysiewu mulczowego. Redlice tną glebę na całej powierzchni i zapewniaja bardzo dobry efekt wymieszania. Uprawa, ktorej efektem jest dobrze rozdrobniona gleba minimalizuje powstawanie pustych powierzchni, przez co hamowany jest rozwoj ślimakow.dobrze rozdrobniona gleba to rowniez lepsze warunki do kiełkowania nasion. SYNKRO K 5003 K 5003 T 6003 T Szerokość robocza 3,0 m 4,0 m 5,0 m 5,0 m 6,0 m Ilość zębow Rura ramy 100 x 100 mm 100 x 100 mm 100 x 100 mm 100 x 100 mm 100 x 100 mm Ilość dyskow Szer. transportowa 3,0 m 3,0 m 3,0 m 3,0 m 3,0 m Zastrzega sie prawo do zmian 8

9 Kultywatory SYNKRO K są wyposażone w hydrauliczne składanie i mechaniczną blokadę transportową. Seria 1003 K / 1003 T składana Składanie hydrauliczne ramy umożliwia komfortowy i bezproblemowy transport na szerokości 3m. Blokada zapada automatycznie przez mechaniczną zapadkę. 9

10 SYNKRO Słupice Słupice serii 1003 mają łukowatą formę. Prowadnice redlic nie prowadzą skiby w gore, lecz mieszaja gruntownie glebe i rozkładają ją na bok - intensywne rolowanie gleby bez podrzucania. Redlice skrzydełkowe można szybko i łatwo zdemontować odkręcając jedną śrubę. Warianty redlic Mały odstęp między słupicami zapewnia najlepsze wmieszanie resztek pożniwnych - idealne warunki do siewu w mulcz. Do podorywki Poettinger zaleca narzędzia do płaskiej uprawy: gęsiostopki z systemem szybkiej wymiany lub kombinowaną mulczową redlicę skrzydełkową- kombinacja lemiesza dłutowego lub podwojnej redlicy skrzydełkowej ze zdejmowanymi skrzydełkami. Do uprawy głębszej do wyboru pozostają redliczka pasemkowa z systemem szybkiej wymiany, dłuto lub podwojna redlica sercowa. Hartowana stal na końcowkach redlic i wzmocnione redlice skrzydełkowe na życzenie znacząco wydłużają żywotność. 10

11 Zęby pozwalajace glebie oddychać Przestawianie kąta nachylenia redlic Możliwość rożnych ustawień umozliwia dostosowanie maszyny do rożnych warunkow glebowych - rownież do gleb suchych i twardych 2-stopniowe przestawianie pochylu w serii stopniowe przestawianie zabezpieczenia SYNKRO są wyposażone w sprawdzone formy redlic zapewniające rownomierne i intenstywne wmieszanie resztek pożniwnych, gnojowicy, obornika, mulczu... Podorywka na całej powierzchni, gruzełkowata struktura gleby, perfekcyjne wymieszanie to cechy z ktorych znane są na rynku kultywatory SYNKRO. Kroje talerzowe Kroje talerzowe są prowadzone na głębokości przez wał doprawiajacy. Nowy rodzaj zawieszenia z centralna regulacją położenia wału pozwala na szybką zmianę głębokości pracy bez przestawiania kroi talerzowych. Kroje skrajne Kroje skrajne należą do wyposażenie dodtkowego. Ich zadaniem jest zapobieganie tworzeniu się redlin. Kroje są składane do transportu. Wały towarzyszące kultywatorowi przejmują prowadzenie na głębokosci.ustawienie głębokości odbywa się na rzędzie otworow. 11

12 12 SYNKRO

13 Zaspokaja wysokie wymagania Stabilność w czystej postaci Zwarta budowa jest cechą charakterystyczną serii Rama rury o przekroju 100 x 100 mm (z drobnoziarnistej stali SG50) zapewnia najwyższą stabilność Pierwszy rząd zębow jest położony bardzo blisko ciągnika; korzystne usytuowanie punktu ciężkości Odstęp narzedzi wynoszący 75 cm i wysokość ramy 80 cm są gwarancją płynnej pracy, bez zatorow rownież przy dużych ilosciach resztek pożniwnych i dużych głebokościach roboczych Kroje talerzowe dodatkowo rozdrabniają glebę i wyrownują ją. Precyzyjne wykonanie i stabilne połączenia gwarantują długą żywotność.wysokiej jakości wykonanie należy do standardow w firmie Poettinger. Kozioł zawieszenia jest regulowany rownież w pochyleniu. Dzięki temu można idealnie dopasować maszynę do ciągnika. Zoptymalizowana geometria nabudowy zwiększa prześwit na uwrociu i podczas transportu. Warianty zaczepu Kat.2 szer. 2 lub kat. 3 szerokosć 3 z płyka nabudowy z podwojnym nacięciem. Zabezpieczenie przeciw przeciążeniom,,non stop,, Przeszkody to żaden problem,,kultywatorowanie non stop,, możliwe rownież na kamienistych glebach Bezpieczne wywoływanie siły wyzwalania wychylenia przy przejeździe przez przeszkodę i duża wysokość wychylenia gwarantują płynna pracę. (regulowana siła zabezpieczenia) Wraz z wzrastającą wysokością wychylenia zmniejsza się siłą wyzwalania - brak wyciągania lub,,wyrastania,, dużych kamnieni. Wyposażenie w zabezpieczenie przeciw przeciążeniom jest możliwe do zamontowania w każdym kultywatorze i jest wszędzie takie samo. 13

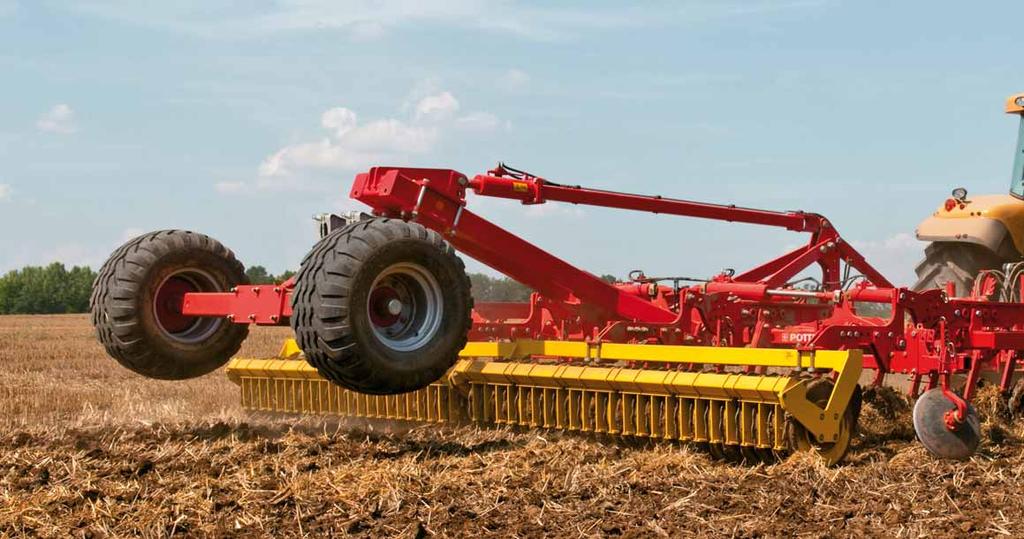

14 SYNKRO T SYNKRO seria 1003 T Kultywatory trzybelkowe ciągane Kultywatory ciągnione SYNKRO są skonstruowane do podorywki na dużych powierzchniach. Maszyny te są oferowane w duższych szerokosćiach roboczych. Do transportu maszyna jest składana, tak że nie przekracza 3 m szerokości i 4 m wysokosci transportowej. Do pracy wozek transportowy jest unoszony w gorę, co skutkuje dodatkowym obciążeniem narzędzi roboczych. Ponadto maszyna nie pozostawia na polu śladu koł. Efektywna praca rownież na glebach cięzkich, suchych i twardych. SYNKRO 5003 T 6003 T Szerokość robocza 5,0 m 6,0 m Zęby Rura ramy 100 x 100 mm 100 x 100 mm Wysokość ramy 80 cm 80 cm Talerze Szerokość transportowa 3,0 m 3,0 m Zastrzega się prawo do zmian 14

15 Wozek transportowy z ogumieniem 500/45-17 odciąża podnośnik i tylną oś ciagnika. Na życzenie ogumienie 560/45-22,5. W ofercie rownież, jako wyposażenie dodatkowe hamulce pneumatyczne lub hydrauliczne. Zwiększenie bezpieczeństwa jazdy podczas transportu. 15

16 SYNKRO T Dyszel można regulować na długość i pod kątem pochylenia. Dzięki temu można idealenie dopasować maszynę i wał do ciagnika. Ta zoptymalizowana geomatria zaczepu zwiększa Ciągnione kultywatory na duże areały Regulowany dyszel jest sprzęgnięty z cięgłami dolnymi, przy czym możliwy jest zaczep kat. 2 i 3 przez płytkę z podwojnym nacięciem. Skręt możliwy do 95, do ciągnikow o szerokości zewnątrznej 4200 mm. Regulowany wozek pozwala na perfekcyjne dopasowanie maszyny do rożnych ciągnikow i wałow. prześwit na uwrociu i podczas transportu. 16

17 Składanie Składnie hydrauliczne umożliwia komfortowy i bezproblemowy transport po drogach o szer 3 m. Nowość: blokada zapada automatycznie przez mechaniczną zapadkę. Podwozie jest ustawione szeroko, do transportu po drogach można je obniżyć, zwiększenie bezpieczeństwa jazdy przez nisko osadzony punkt ciężkości. 17

18 SYNKRO Odpowiedni wał na każdą glebę SYNKRO Wał rurowy 540 mm Wał rurowy 660 mm Podwojny wał rurowy 420/380 mm Podwojny wał rurowy 540/420 mm Tnący wał pierścieniowy 600 mm Tnący wał Packera 550 mm Wahliwy Rotopack 270/215 mm S S 4700 SH K 5003 K 5003 T 6003 T Rodzaje wałow i możliwości ich zastosowania Zastosowanie w zależności od wilgotności gleby Zastosowanie w zależności od ciężkości gleby Typ sucha średniowilgotna mokra lekka średniociężka ciężka Wał rurowy 540 mm Wał rurowy 660 mm Podwojny wał rurowy 420 / 380 mm Podwojny wał rurowy 540 / 420 mm Tnący wał pierścieniowy 600 mm Tnący wał Packera 550 mm Wahliwy Rotopack 270 / 215 mm 18

19 Wały - bogata oferta W zależności od typu gleby Poettinger oferuje szeroki wybor wałow, ktore zapewnią uzyskanie optymalnej struktury gruzełkowatej. Wszystkie wały cechuje dokładność wykonania i mocna konstrukcja. Wał rurowy Idealny do uprawy suchej, nie kleistej gleby. Wał jest wyposażony w mocne sztaby zapewniajace optymalne umocnienie ziemi. Przy średnicy 540mm, 11 sztab, przy 660 mm, 12 sztab. Podwojny wał rurowy Podwojny wał rurowy ma dwie średnice (540 mm z przodu i 120 mm z tyłu). Dzięki wahliwemu zawieszeniu wał ten idealnie dopasowuje sie do nierownosci terenu i zapewnia optymalne kruszenie gleby. Tnący wał pierścieniowy Zaletą tnącego wału pierścieniowego (600 mm śrdenicy) jest lepsze kruszenie i umacnianie gleby przez stożkowate pierścienie.noże między pierścieniami rozdrabniaja części ziemi i czyszczą przestrzeń miedzy nimi. Pasowe umocnienie gleby wpływa na lepsze pobieranie wody. Najlepszy wybor na suche, ciężkie gleby. Tnący wał Packera Zamknięte z boku pierścienie Packera mają średnicę 550 mm. Na 1 metr szerokosci roboczej przypada 8 pierścieni. Wał pozostawia za sobą pasowo umocnioną glebę: warunek poboru wody i aktywnej wymiany powietrza w glebie. Idealny wał na kamieniste, mokre gleby i przy dużych ilościach masy organicznej. Wahliwy Rotopack Dwa agresywne, zachodzące na siebie wały kruszą i mieszają gleby szczegolnie efektywnie. Każdy wał składa się z centralnej rury.przedni wał ma średnicę 270 mm, tylny 215 mm (zew. śrenica z zębami 600/545 mm). Wahliwe zawieszenie zapewnia najlepsze kopiowanie nierownosci terenu. Wały Rotopack bardzo intensywnie mieszają lekka do ciezkiej, nie kleistą glebę. Resztki pożniwne zostaja na powierzchni ziemi i chronią ja przed wysuszeniem. 19

20 Dane techniczne Seria 1000 Oś nabudowy Szerokość robocza Szerokość transportowa Ilość zębow Odstęp słupic SYNKRO 2600 Kat. 2 2,60 m 2,60 m 6 43 cm SYNKRO 3000 Kat. 2 3,00 m 3,00 m 7 43 cm Seria 1000 S Oś nabudowy Szerokość robocza Szerokość transportowa Ilość zębow Odstęp słupic SYNKRO 2600 S Kat. 2 2,60 m 2,60 m 6 43 cm SYNKRO 3000 S Kat. 2 3,00 m 3,00 m 7 43 cm SYNKRO 4700 SH Kat. 3 4,70 m 3,00 m cm Seria 1003 Płytka nabudowy z podwojnym nacięciem Szerokość robocza Szerokość transportowa Ilość zębow Odstęp słupic SYNKRO 3003 Kat. 2 / 3 3,0 m 3,0 m cm SYNKRO 4003 K Kat. 2 / 3 4,0 m 3,0 m cm SYNKRO 5003 K Kat. 2 / 3 5,0 m 3,0 m cm SYNKRO 5003 T Kat. 2 / 3 5,0 m 3,0 m cm SYNKRO 6003 T Kat. 2 / 3 6,0 m 3,0 m cm 20

21 Ciężar wałow Wał rurowy 420 mm Wał rurowy 540 mm Wał rurowy 660 mm Podwojny wał rurowy 420/380 mm Podwojny wał rurowy 540/420 mm Tnący wał pierścieniowy Tnący wał Packera Wahliwy Rotopack 2,60 m 156 kg 201 kg 284 kg 3,0 m 325 kg 425 kg 287 kg 520 kg 480 kg 595 kg 400 kg 4,0 m 480 kg 610 kg 760 kg 890 kg 820 kg 4,70 m 428 kg 539 kg 5,0 m 560 kg 720 kg 880 kg 919 kg 1000 kg 6,0 m 650 kg 850 kg 1040 kg 1054 kg 1190 kg Odstęp belek Kroje talerzowe Wymiar ramy Wysokość ramy Zapotrzebowanie mocy od kw/km Cieżar bez wału Cieżar z zabezpieczeniem p. kamieniowym 75 cm 5 80 x 80 cm 75 cm 51 / kg 771 kg 75 cm 6 80 x 80 cm 75 cm 66 / kg 895 kg Odstęp belek Kroje talerzowe Wymiar ramy Wysokość ramy Zapotrzebowanie mocy od kw/km Cieżar bez wału Cieżar z zabezpieczeniem p. kamieniowym 75 cm x 100 cm 82 cm 59 / kg 891 kg 75 cm x 100 cm 82 cm 80 / kg 1005 kg 75 cm x 100 cm 82 cm 118 / kg 1805 kg Odstęp belek Kroje talerzowe Wymiar ramy Wysokość ramy Zapotrzebowanie mocy od kw/km Cieżar bez wału Cieżar z zabezpieczeniem p. kamieniowym 75 cm x 100 cm 80 cm 80 / kg 1552 kg 75 cm x 100 cm 80 cm 110 / kg 2511 kg 75 cm x 100 cm 80 cm 132 / kg 75 cm x 100 cm 80 cm 132 / kg 4357 kg 75 cm x 100 cm 80 cm 147 / kg 4753 kg Zastrzega sie prawo do zmian. Wyposażenie rożne w zależnosci od kraju. 21

22 Wyposażenie Regulacja położenia zębow Zabezpieczenie p. przeciażeniom Kroje skrajne Koła podporowe Siewnik do poplonow Osłona zębow stopniowe Na życzenie Na życzenie Na życzenie 579x240 Na życzenie stopniowe Na życzenie Na życzenie Na życzenie 579x240 Na życzenie 2600 S 3-stopniowe Na życzenie Na życzenie Na życzenie 579x240 Na życzenie 3000 S 3-stopniowe Na życzenie Na życzenie Na życzenie 579x240 Na życzenie 4700 SH 3-stopniowe Na życzenie Na życzenie Na życzenie 579x stopniowa Na życzenie Na życzenie Na życzenie 579x K 2-stopniowa Na życzenie Na życzenie Na życzenie 579x240 Na życzenie 5003 K 2-stopniowa Na życzenie Na życzenie Na życzenie 579x240 Na życzenie 5003 T 2-stopniowa Na życzenie Na życzenie Na życzenie 560/45-22,5 Na życzenie 6003 T 2-stopniowa Na życzenie Na życzenie Na życzenie 560/45-22,5 Na życzenie Formy redlic Lemiesz dłutowy z redlicą skrzedłową Podwojna redlica sercowa z redlica płaskaą Lemiesz dłutowy solo z redlicą skrzydełkową Podwojna redlica sercowa z redlicą skrzydełkową Gęsiostopka system szybkiej wymiany Redliczka pasemkowa System szybkiej wymiany 2600 Standard alternatywnie 3000 Standard alternatywnie 2600 S Standard alternatywnie 3000 S Standard alternatywnie 4700 SH Standard alternatywnie 3003 Standard alternatywnie Na życzenie Na życzenie 4003 K Standard alternatywnie Na życzenie Na życzenie 5003 K/T Standard alternatywnie Na życzenie Na życzenie 6003 T Standard alternatywnie Na życzenie Na życzenie Zastrzega sie prawo do zmian. Wyposażenie rożne w zależności od kraju 22

23 Hamulce pneumatyczne/ hydrauliczne Tablica ostrzegawcza Oświetlenie Na życzenie Na życzenie Na życzenie Na życzenie Na życzenie Na życzenie Na życzenie Na życzenie Na życzenie Na życzenie Na życzenie Na życzenie Oszczędne rozwiązania: siewnik do poplonow DRILLBOX Końcowka redlic z hartowanego metalu. wzmocniona redlica skrzydełkowa Szerokość robocza 2,60m i 3,0 m Do wszystkich rodzajow nasion i ilości wysiewu. Ustawienie wysiewu dużych nasion przez dżwignię, małych nasion przez pokrętło. Blachy od rownomiernego wysiewu. Mieszadło na życzenie do mieszanek nasion. Napęd przez koło gwiaździste. Wanna do proby kręconej. Na życzenie Na życzenie Na życzenie Na życzenie 23

24 Siła w serwisie Nam możesz zaufać. Na całym świecie nasi klienci mają dostęp do szeroko rozbudowanej sieci handlowej i serwisowej. Bliskość usług oferowanych przez firmę Poetitnger zapewnia szybką dostawe części zamiennych i daje gwarancję optymlanego przekazania i ustawienia maszyny u klienta przez profesjonalny personel. Jestśmy tam, gdzie są nasi klienci. Nasze usługi serwisowe: Zamowienia online 24 godziny na dobę Original Inside Długotrwała dostępność części zamiennych Kompetentny personel stale podnoszący swoje kwalifikacje i wiele więcej... informacje u każdego partnera handlowego firmy Poettinger lub na stronie Alois Pöttinger Maschinenfabrik GmbH Industriegelände 1 A-4710 Grieskirchen Telefon +43 (0) 7248/600-0 Telefax +43 (0) 7248/ PÖTTINGER w Polsce Tel.: Fax: Kom.: , , , Serwis: Czesci zam.: juliusz.tyrakowski@poettinger.at SYNKRO/pl/0410
