2 SYSTEM KOMINOWY KONEKT SYSTEM KOMINOWY KONEKT System Kominowy KONEKT to trójwarstwowy, uniwersalny i zarazem najlepszy rodzaj systemu kominowego na rynku. Przeznaczony jest zarówno do nowoczesnych pieców na paliwa stałe, ciekłe również tych, w których występuje efekt skraplania się spalin (temperatura spalin jest mniejsza niż 0 C), jak również do tradycyjnych urządzeń grzewczych. Trójwarstwowe, w pełni izolowane wełną rozwiązanie systemu sprawia, że system spełnia wysokie wymagania stawiane przez nowoczesne techniki grzewcze. Wkłady kominowe o wysokiej klasie A1N1/B2N1 są odporne na pożar sadzy oraz na działanie wysokich i niskich temperatur od 60 do 600 C. Wkłady charakteryzują się również gładką powierzchnią oraz odpornością na działanie czynników agresywnych korozyjnie. System odporny jest na wilgoć i kwaśny kondensat. Zastosowana w Systemie KONEKT specjalnie wyprofilowana otulina kominowa KONROC wypełniająca przestrzeń pomiędzy rurą ceramiczną a pustakiem keramzytobetonowym sprawia, że system jest prosty i szybki w montażu. Otulina kominowa KONROC pełni kilka bardzo ważnych funkcji w kominie : stabilizuje ceramikę, zapobiega wychładzaniu się komina, gwałtowne rozpalenie pieca przy zimnym kominie może poważnie uszkodzić elementy ceramiczne, ogranicza efekt skraplania się spalin w kominie - spaliny w zimnym kominie schładzają się i osiągają punkt rosy zamieniając się w wodę, przy zapaleniu się komina stanowi ognioodporną barierę Właściwości Systemu Kominowego KONEKT: praca w zakresie temperatur od 60 do 600 C, odporny na pożar sadzy, odporny na wilgoć, działanie kondensatu oraz korozję budowlaną, możliwość posadowienia na zewnątrz budynku, możliwość współpracy z wszystkimi rodzajami paliw, lekka konstrukcja, doskonale tłumi dźwięki wydostające się z kotła. System spełnia wymagania stawiane w normach: EN , oraz , co potwierdzają otrzymane certyfikaty CE 1. deflektor 2. wełna 3. rura 4. trójnik 45 lub trójnik wyczystka 6. odskraplacz 7. obudowa komina PK, PKW lub PKW2 8. kolanko odskraplacza 9. kratka 10. drzwiczki 11. płyta czołowa klej do ceramiki 13. sznur ceramiczny elementy za dopłatą 14. szablon murarski 15. szablon do wycinania 16. szalunek tracony 17. gąbka 18. silikon 19. płyta przykrywająca na zamówienie możliwa zamiana na niski trójnik o wys. 330 mm w komplecie z rurą prostą 330mm lub za dopłatą na trójnik 45 (660mm). systemowa obudowa komina

3 SYSTEM KOMINOWY KONEKT TURBO SYSTEM KOMINOWY KONEKT TURBO System Kominowy KONEKT TURBO to nowoczesny, dwuwarstwowy system powietrzno - spalinowy przeznaczony do odprowadzania spalin z pieców z zamkniętą komorą spalania, Turbo oraz pieców kondensacyjnych z zamkniętą komorą spalania. W systemie zastosowano wysokiej jakości ceramikę kominową spełniającą wymagania D4P1, cały system zaś spełnia zharmonizowane wymagania określone normami EN oraz , potwierdzone otrzymanymi certyfikatami europejskimi. Powietrze do spalania w tym systemie dostarczane jest kanałami pomiędzy rurą ceramiczną a obudową komina. Płynie ono strumieniem odwrotnym do gazów spalinowych. W ten sposób udało się rozwiązać problemy związane z powietrzem niezbędnym do spalania w nowych budynkach, gdzie nie ma możliwości dostarczania powietrza do paleniska z zewnątrz. System Kominowy TURBO jest kominem, do którego mogą być podłączane urządzenia grzewcze usytuowane na poszczególnych kondygnacjach budynku w tzw. Systemie LAS, system umożliwia podłączenie do jednego komina nawet 6 urządzeń grzewczych. Ilość dopuszczalnych podłączeń uzależniona jest od mocy kotła oraz przekroju komina. Ilość dopuszczalnych podłączeń uzależniona od przekroju komina przedstawia poniższa tabela Ilość urządzeń Średnica przewodu kominowego kw kw 30kW 35kW Właściwości Systemu Kominowego KONEKT TURBO przeznaczony do niskotemperaturowych kotłów z zamkniętą komorą spalania, zakres temperatury spalin 30 0 C przewidywana praca w nadciśnieniu, odporny na działanie wilgoci i kwasów oraz na korozję budowlaną, możliwość przyłączenia na jednej kondygnacji do 4 kotłów. 1. deflektor 2. KJZ podstawka 3. KZ rura prosta 4. KC/KS przyłącze rewizyjne 5. odskraplacz 6. syfon odskraplacza 7. dekiel wyczystki 8. obudowa PK, PKW lub PKW2 9. obejma stabilizująca 10. uszczelki kwasoodporne 100x80 i 80x drzwiczki rewizyjne 12. maskownica dolna 13. płyta czołowa 14. kratka 15. klej 16. szablon do ceramiki murarski elementy za dopłatą 17. szablon do wycinania 18. szalunek tracony 19. gąbka. silikon 21. płyta przykrywająca systemowa obudowa komina

4 SYSTEM KOMINOWY KONEKT PS SYSTEM KOMINOWY KONEKT PS System kominowy KONEKT PS to nowoczesny system odprowadzania spalin przeznaczony do wkładów kominkowych i kotłów na paliwo stałe (drewno i węgiel). Komin KONEKT PS przeznaczony jest do pieców, gdzie temperatura spalin jest wyższa niż 0 C. Nie należy stosować tego systemu do kotłów miałowych i urządzeń grzewczych wytwarzających spaliny mokre oraz do kominków z płaszczem wodnym. W systemie KONEKT PS zastosowano wkłady ceramiczne wysokiej klasy A1N1/B2N1, które są kwaso- i ognioodporne. Cechą charakterystyczną systemu jest niska cena i szybki montaż. W tym systemie zaleca się użycie trójnika przyłącza spalin pod kątem 45, co zapewni lepszy ciąg komina. Właściwości Systemu Kominowego KONEKT PS: odporny na wysokie temperatury spalin (od 0 C do 600 C), odporny na pożar sadzy, przeznaczony do urządzeń opalanych paliwem stałym, oddzielenie części spalinowej od konstrukcyjnej, rury wewnętrzne wykonane z szamotu odporne na korozję budowlaną, komin należy sytuować wewnątrz budynku, lekka konstrukcja System spełnia wymagania stawiane w normach: EN oraz , co potwierdzają otrzymane certyfikaty CE 1. deflektor 3. rura 4. trójnik 45 lub trójnik obudowa 5. wyczystka 6. drzwiczki PK, PKW 8. obejma 9. płyta czołowa lub PKW2 stabilizująca 10. klej do ceramiki 11. sznur ceramiczny 16. szablon murarski 17. szablon do wycinania 18. szalunek tracony 19. gąbka. silikon 21. płyta przykrywająca 22. systemowa obudowa komina elementy za dopłatą na zamówienie możliwa zamiana na niski trójnik o wys. 330 mm w komplecie z rurą prostą 330mm lub za dopłatą na trójnik 45 (660mm) PUSTAKI WENTYLACYJNE KONEKT Pustaki wentylacyjne KONEKT przeznaczone są do budowy kominów wentylacji grawitacyjnej. Zastosowanie pustaków wentylacyjnych produkcji firmy KONEKT zapewnia sprawną wymianę powietrza w procesie usuwania z pomieszczeń zanieczyszczonego powietrza i dostarczania w jego miejsce powietrza świeżego. zastosowana w produkcji pustaków mieszanka keramzytobetonowa zapewnia wysoką izolacyjność akustyczną i termiczną konstrukcja pustaków pozwala na modułowe stosowanie, wielkość pustaków jest dopasowana do pozostałych Systemów Kominowych KONEKT możliwość zastosowania pustaków wentylacyjnych jako przewodów montażowych Systemu Kominowego KONEKT Flex PW1 jednokanałowy wymiary kanałów cm PW2 dwukanałowy wymiary kanałów cm PW3 trójkanałowy wymiary kanałów cm PW4 czterokanałowy wymiary kanałów cm PW4P czterokanałowy wymiary kanałów cm

5 SYSTEM KOMINOWY KONEKT COMBO SYSTEM KOMINOWY KONEKT COMBO Konekt Combo - nowy, innowacyjny i kompletny system kominowy, jeden z najlepszych dostępnych na rynku. System został oparty na ceramice bardzo wysokiej jakości, produkowanej przy zastosowaniu nowoczesnych rozwiązań gwarantujących najwyższą jakość oraz wieloletnią niezawodność. Został uzupełniony o specjalnie wyprofilowaną, łupkową, nie posiadającą mostków cieplnych otulinę kominowę oraz pustaki z keramzytobetonu. Konekt Combo posiada drugie przyłącze wykonane z wysokiej jakości stali nierdzewnej. Stosowane jest ono do kotłów kondensacyjnych i turbo. Część spalinowa jest uszczelniona i może pracować na mokro w temperaturze do 0 C. Specjalnie zaprojektowane elementy umożliwiają montaż w dowolnym pustaku kominowym i wentylacyjnym Konekt. Konekt Combo zapewnia: elastyczność przy wyborze rodzaju pieca; elastyczność przy rodzaju paliwa; elastyczność przy wyborze trybu pracy komina; pełne bezpieczeństwo pracy systemu potwierdzone wieczystą gwarancją na komin ceramiczny oraz 10 letnią na komin ze stali nierdzewnej; szybki montaż modułowego systemu Cały system zalecamy uzupełnić o w pełni kompatybilną modułową obudowę komina, dostępną w wielu kolorach oraz wzorach. 2. płyta dachowa 4. rura 3. rura prosta parasol 01 z kołnierzem przedłużająca stabilizator lub 1000 mm przeciwdeszczowym 0mm 6. kolano podparte kątownik kolana podpartego 8. rozeta uszczelka rozety 10. rura z odskraplaczem 080/1 11. rura prosta 080/1 0mm 12. kolano /1 13. redukcja 14. trójnik 080/1-060/100 rewizyjny 080/1 15. deflektor 16. wełna 17. rura 18. trójnik 45 lub trójnik wyczystka. odskraplacz 21. obudowa komina PKW2 22. kolanko odskraplacza 23. kratka 24. drzwiczki. płyta czołowa 26. klej do ceramiki elementy za dopłatą 27. sznur ceramiczny 28. szablon murarski 29. szablon do wycinania 30. szalunek tracony 31. gąbka 32. silikon 33. płyta przykrywająca na zamówienie możliwa zamiana na niski trójnik o wys. 330 mm w komplecie z rurą prostą 330mm lub za dopłatą na trójnik 45 (660mm) w ofercie handlowej od 1 września 15 roku systemowa obudowa komina

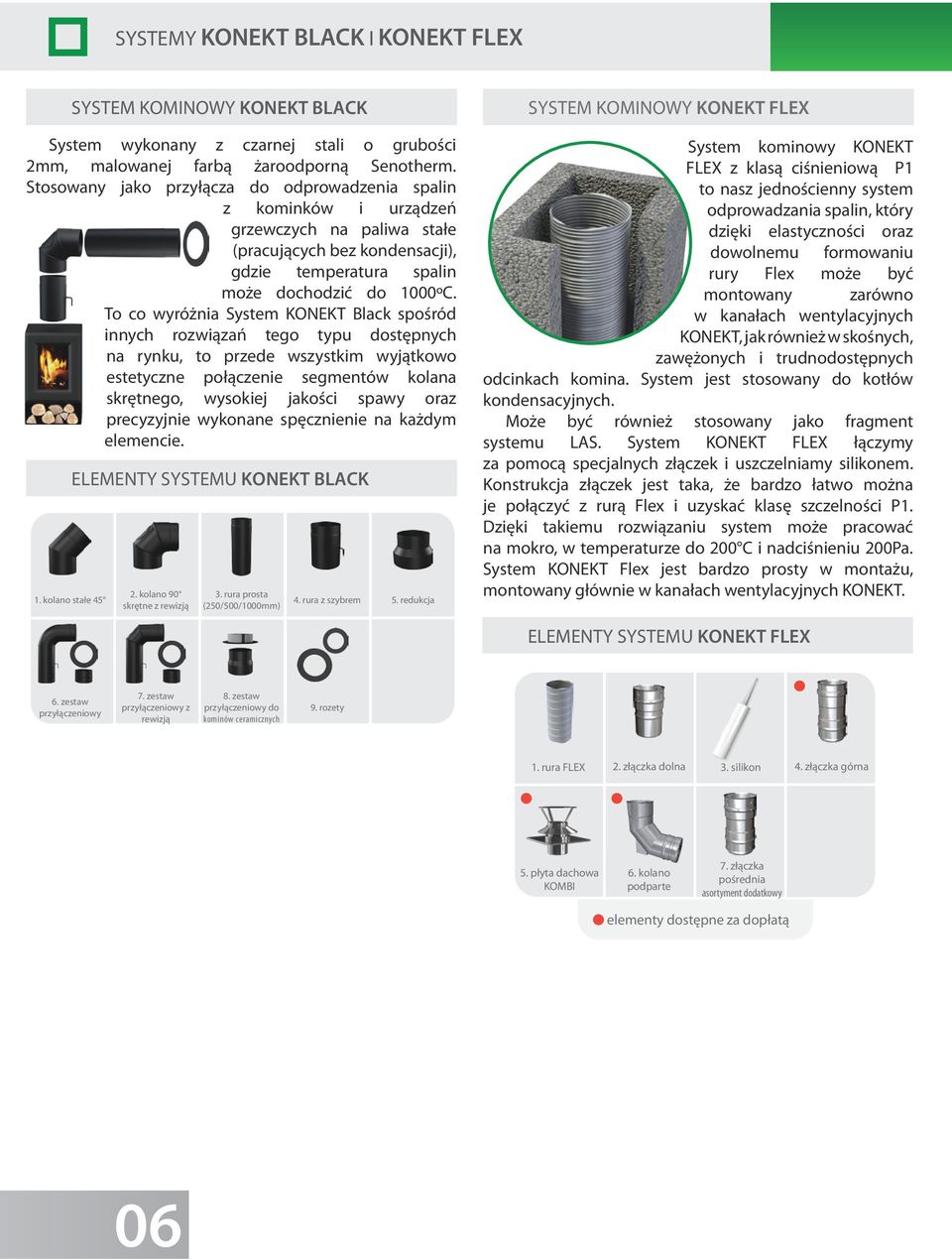

6 SYSTEMY KONEKT BLACK I KONEKT FLEX SYSTEM KOMINOWY KONEKT BLACK System wykonany z czarnej stali o grubości 2mm, malowanej farbą żaroodporną Senotherm. Stosowany jako przyłącza do odprowadzenia spalin z kominków i urządzeń grzewczych na paliwa stałe (pracujących bez kondensacji), gdzie temperatura spalin może dochodzić do 1000ºC. To co wyróżnia System KONEKT Black spośród innych rozwiązań tego typu dostępnych na rynku, to przede wszystkim wyjątkowo estetyczne połączenie segmentów kolana skrętnego, wysokiej jakości spawy oraz precyzyjnie wykonane spęcznienie na każdym elemencie. 1. kolano stałe 45 ELEMENTY SYSTEMU KONEKT BLACK 2. kolano 90 skrętne z rewizją 3. rura prosta (0/0/1000mm) 4. rura z szybrem 5. redukcja SYSTEM KOMINOWY KONEKT FLEX System kominowy KONEKT FLEX z klasą ciśnieniową P1 to nasz jednościenny system odprowadzania spalin, który dzięki elastyczności oraz dowolnemu formowaniu rury Flex może być montowany zarówno w kanałach wentylacyjnych KONEKT, jak również w skośnych, zawężonych i trudnodostępnych odcinkach komina. System jest stosowany do kotłów kondensacyjnych. Może być również stosowany jako fragment systemu LAS. System KONEKT FLEX łączymy za pomocą specjalnych złączek i uszczelniamy silikonem. Konstrukcja złączek jest taka, że bardzo łatwo można je połączyć z rurą Flex i uzyskać klasę szczelności P1. Dzięki takiemu rozwiązaniu system może pracować na mokro, w temperaturze do 0 C i nadciśnieniu 0Pa. System KONEKT Flex jest bardzo prosty w montażu, montowany głównie w kanałach wentylacyjnych KONEKT. 6. zestaw przyłączeniowy 7. zestaw przyłączeniowy z rewizją 8. zestaw przyłączeniowy do kominów ceramicznych 9. rozety ELEMENTY SYSTEMU KONEKT FLEX 1. rura FLEX 2. złączka dolna 3. silikon 4. złączka górna 7. złączka 5. płyta dachowa 6. kolano pośrednia KOMBI podparte asortyment dodatkowy elementy dostępne za dopłatą 06

7 SYSTEMOWA OBUDOWA KOMINA SYSTEMOWA OBUDOWA KOMINA Innowacyjna, kompatybilna obudowa kominów BergSystem oraz KONEKT to nowoczesne, niezawodne i trwałe rozwiązanie wykończenia komina ponad dachem. Obudowy nie ingerują w konstrukcję komina co zapewnia, że udzielona przez nas gwarancja na system kominowy będzie przez nas respektowana. Obudowy komina BergSystem oraz KONEKT są bardzo łatwe w montażu, dostępne są w wielu kolorach i materiałach. Każdą obudowę przygotowujemy specjalnie pod wymagania i upodobania klienta, każdy komin może być wówczas wyjątkowy. Zapewnia to również powtarzalność wyglądu zamówionych kominów. Modułowość obudowy zapewnia przy tym bardzo łatwy pomiar, a montaż trwa kilka godzin i można go zrobić samodzielnie, również przez amatora. WŁĄŚCIWOŚCI jedyny KOMPLETNY SYSTEM na rynku z systemowo-modułowym wykończeniem komina nad dachem wraz z OBRÓBKĄ KOMINA; trwałość - brak problemów z przeciekaniem i pękaniem komina; WENTYLACJA NON-STOP. Dłuższa żywotność konstrukcji; bezpieczeństwo i przepisy Prawa Budowlanego, zastąpienie konstrukcji drewnianej stalową; szybkość i łatwość montażu; brak ingerencji w konstrukcję komina; eliminacja kołków rozporowych - BRAK UTRATY GWARANCJI; obniżenie kosztów budowy komina; trwałość konstrukcji bez konserwacji, remontów oraz serwisów obudowy; możliwość montażu także zimą - likwidacja sezonowości. KOLORY I WARIANTY WYKOŃCZENIA panele blaszane kolorystyka - pakiet standard i premium Warianty wykończenia płytki struktonit dostępny w dwóch kolorach panele klinkierowe PAKIET STANDARD PAKIET PREMIUM czarny RAL 9005 ceglasty RAL 8004 *inne kolory dostępne za dopłatą 30% grafitowy RAL 7024 brązowy RAL 8017 aluminium szara patyna aluminium zielona patyna tytan cynk naturalny tytan cynk patyna miedź naturalna 07

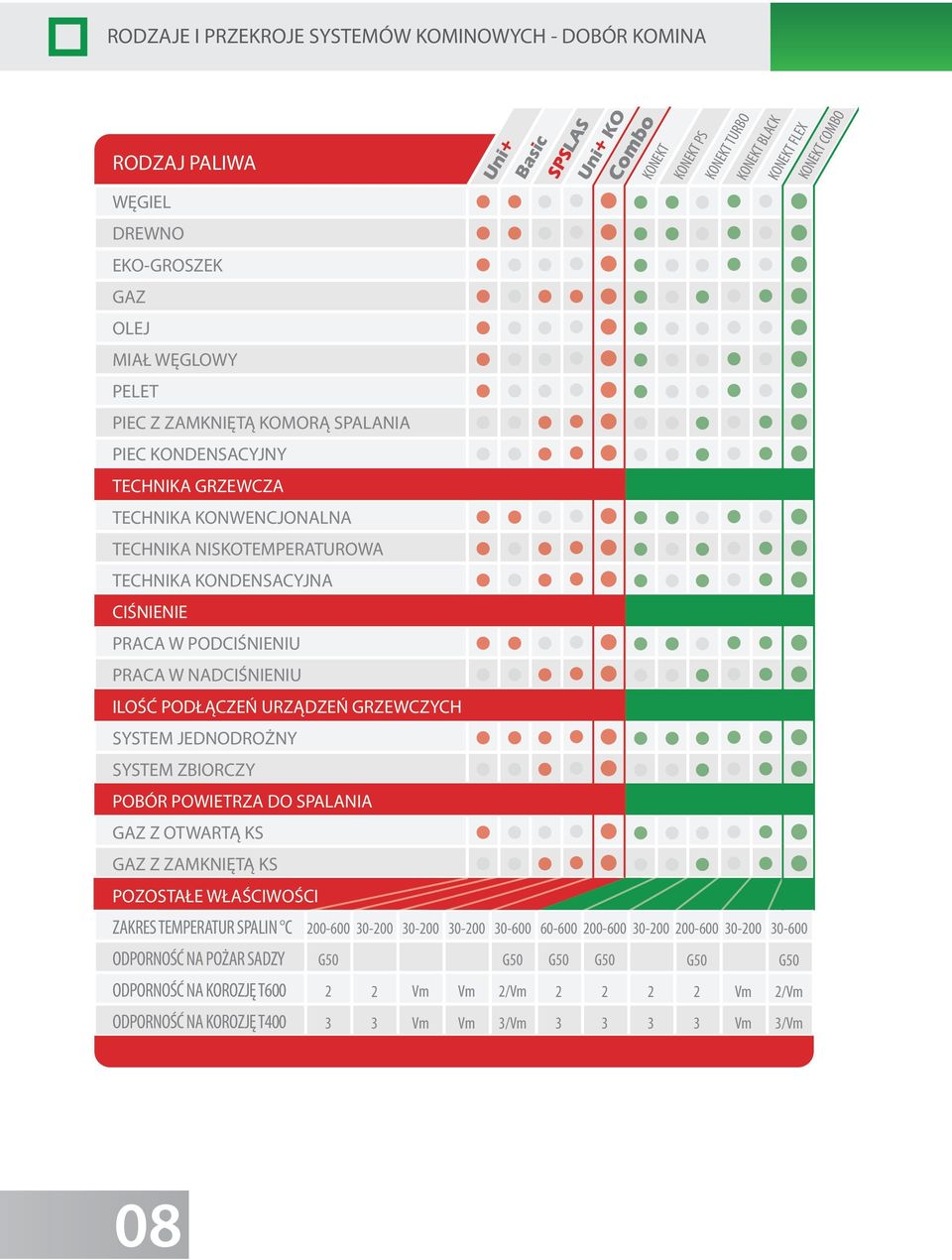

8 RODZAJE I PRZEKROJE SYSTEMÓW KOMINOWYCH - DOBÓR KOMINA RODZAJ PALIWA WĘGIEL DREWNO EKO-GROSZEK GAZ OLEJ MIAŁ WĘGLOWY PELET PIEC Z ZAMKNIĘTĄ KOMORĄ SPALANIA PIEC KONDENSACYJNY TECHNIKA GRZEWCZA TECHNIKA KONWENCJONALNA TECHNIKA NISKOTEMPERATUROWA TECHNIKA KONDENSACYJNA CIŚNIENIE PRACA W PODCIŚNIENIU PRACA W NADCIŚNIENIU ILOŚĆ PODŁĄCZEŃ URZĄDZEŃ GRZEWCZYCH SYSTEM JEDNODROŻNY SYSTEM ZBIORCZY POBÓR POWIETRZA DO SPALANIA GAZ Z OTWARTĄ KS GAZ Z ZAMKNIĘTĄ KS POZOSTAŁE WŁAŚCIWOŚCI ZAKRES TEMPERATUR SPALIN C ODPORNOŚĆ NA POŻAR SADZY G ODPORNOŚĆ NA KOROZJĘ T600 ODPORNOŚĆ NA KOROZJĘ T Vm Vm Vm Vm G 2/Vm 3/Vm KONEKT KONEKT PS KONEKT TURBO KONEKT BLACK KONEKT FLEX G 2 3 G G 2 3 Vm Vm G 2/Vm 3/Vm KONEKT COMBO 08

9 PODZAJE I PRZEKROJE SYSTEMÓW KOMINOWYCH, WEŁNA DACHOWA DOSTĘPNE PRZEKROJE SYSTEMÓW KOMINOWYCH, PRZYKŁADOWE ZESTAWIENIA PUSTAKÓW dla kominów o przekroju ŚREDNICA (mm) KONEKT KONEKT PS KONEKT TURBO KONEKT BLACK KONEKT FLEX Berg UNI+ Berg SPSLAS Berg BASIC Berg UNI+ KO dostępne dostępne na zamówienie niedostępne 09

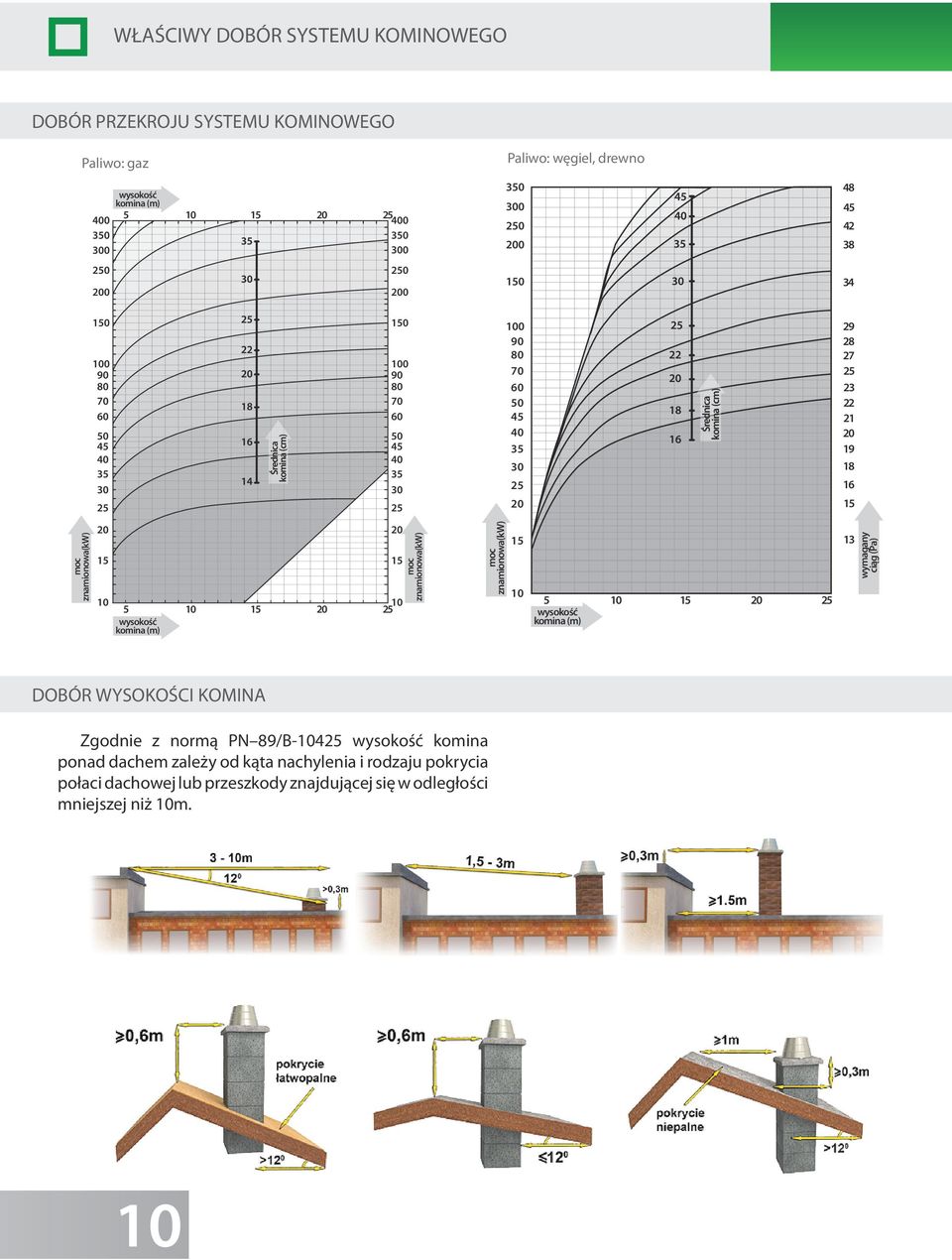

10 WŁAŚCIWY DOBÓR SYSTEMU KOMINOWEGO DOBÓR PRZEKROJU SYSTEMU KOMINOWEGO Paliwo: gaz Paliwo: węgiel, drewno wysokość komina (m) moc znamionowa(kw) Średnica komina (cm) wysokość komina (m) moc znamionowa(kw) moc znamionowa(kw) Średnica komina (cm) wysokość komina (m) wymagany ciąg (Pa) DOBÓR WYSOKOŚCI KOMINA Zgodnie z normą PN 89/B-104 wysokość komina ponad dachem zależy od kąta nachylenia i rodzaju pokrycia połaci dachowej lub przeszkody znajdującej się w odległości mniejszej niż 10m. 10

11 STATYKA KOMINÓW Maksymalna wysokość komina dla kominów spalinowych ceramicznych - Konekt, Konekt PS oraz Konekt Turbo. Rodzaj obudowy Wymiar zewnetrzny gł/szer [cm] PK / PKW / PK2W 57/ Wysokość komina od gruntu [m] obmurowany 12cm Wysokośc komina ponad dach [m] obłożony blachą / łupkiem itp. otynkowany 2cm 0 < h 8 2,05 1,05 1,55 8 < h 1,80 0,70 1,05 0 < h 8 1,95 1,05 1, 8 < h 1,80 0,70 1,00 0 < h 8 2,00 1,10 1,55 8 < h 1,85 0,75 1,05 Maksymalna wysokość komina z pustaków wentylacyjnych. Rodzaj obudowy Wymiar zewnętrzny gł/szer [cm] PW1 / PW2 / PW3 / PW4K / PW4 64/ Wysokość komina od gruntu [m] Wysokość komina ponad dach [m] 0 < h 10 0,90 10 < h 0,75 0 < h 10 1,30 10 < h 1,05 0 < h 10 1,00 10 < h 0,90 0 < h 10 1,05 10 < h 0,70 0 < h 10 1,00 10 < h 0,85 h w przypadku innych wymiarów niż podane w tabeli należy wykonać obliczenia statyczne. Przykładowe metody dodatkowego usztywnienia konstrukcji komina. 1. Usztywnienie prętami zbrojeniowymi. Najprostszym sposobem usztywnienia konstrukcji komina jest umieszczenie czterech prętów zbrojeniowych o średnicy 10 mm w otworach w pustaku. Pręty zbrojeniowe powinny sięgać co najmniej tyle cm poniżej połaci dachu ile komin wystaje powyżej połaci dachu, ale nie mniej niż 100cm. Po zamontowaniu prętów w otworach całość zaleca się zalać betonem klasy B Usztywnienie konstrukcją z kątowników stalowych. W przypadku usztywniania konstrukcją z kątowników stalowych należy pamiętać o tym, że minimalna odległość pomiędzi kolejnymi dwoma ostatnimi punktami podparcia nie powinna być mniejsza niż 0,7 m. h 1 h 2 h 2 min. >0,7 m 11
