1 WIECZYSTA BergSystem GWARANCJA REALIZACJA ZAMÓWIENIA DO 48 godzin WIĘCEJ NIŻ KOMIN

2 SYSTEM KOMINOWY Berg Uni+ SYSTEM KOMINOWY Berg Uni+ System kominowy BERG Uni+ to uniwersalny i jeden z najlepszych systemów kominowych dostępnych na rynku, system został oparty na ceramice produkcji niemieckiej firmy WOLFSHOHER. Ceramikę tę, opracowaną przy zastosowaniu nowoczesnych rozwiązań cechuje wiele doskonałych właściwości. Zastosowana ceramika może być stosowana nie tylko do odprowadzania spalin z pieców na paliwa stałe czy kominków, ale także z każdego innego pieca dostępnego na rynku także nowoczesnych niskotemperaturowych na gaz z zamkniętą komorą spalania*. Zastosowana ceramika sprawia, że jest to wyjątkowe na rynku rozwiązanie systemu kominowego. Komin ten jest idealnym rozwiązaniem dla klientów, którzy nie wykluczają w przyszłości wymiany pieca, czy rodzaju paliwa. Z systemem Berg jest to możliwe bez potrzeby wymiany systemu kominowego! System uzupełniają specjalnie wyprofilowana, łupkowa, nie posiadająca mostków cieplnych otulina kominowa oraz pustaki z keramzytobetonu. Berg Uni+ zapewnia: elastyczność przy wyborze rodzaju pieca; elastyczność przy rodzaju paliwa; elastyczność przy wyborze trybu pracy komina; pełne bezpieczeństwo pracy systemu potwierdzone wieczystą gwarancją; szybki i łatwy montaż ze względu na wygodny, modułowy system. System kominowy BERG to również unikatowe na rynku podejście do wygody nie tylko przyszłego użytkownika, ale również osób odpowiedzialnych za jego montaż. W pakiecie znajdują się elementy, które pomogą w sposób szybki i wygodny zamontować komin. System kominowy BERG jest jednym z najlepiej wyposażonych systemów kominowych na rynku. Cały system zalecamy uzupełnić o w pełni kompatybilną modułową obudowę komina, dostępną w wielu kolorach oraz wzorach. System Berg Uni+ to również wygoda i bezpieczeństwo dzięki możliwości zastosowania drugiej wyczystki górnej wraz ze szczelną zaślepką oraz specjalnymi drzwiczkami górnymi. *Tylko w przypadku zastosowania Systemu BergUni+ z dodatkowym kanałem wentylacyjnym i rozdzieleniu funkcji spalinowej od powietrznej przy kotle, a także zachowaniu podciśnieniowej pracy systemu powietrzno-spalinowego. WYKAZ ELEMENTÓW Berg Uni+ 7. obudowa 3. KZ rura 4. trójnik kolanko 1. deflektor 2. wełna 5. wyczystka 6. odskraplacz PK, PKW 9. kratka 10. drzwiczki 11. płyta czołowa prosta lub trójnik 90 odskraplacza lub PKW2 12. kit ognioodporny 13. sznur ceramiczny 14. szablon murarski 15. szablon do wycinania 16. szalunek tracony 17. gąbka 18. silikon 19. płyta przykrywająca 20. systemowa obudowa komina 21. zaślepka górnej 22. drzwiczki górnej wyczystki wyczystki strona 02 elementy za dopłatą

3 SYSTEM KOMINOWY Berg SPSLAS SYSTEM KOMINOWY Berg SPSLAS System kominowy Berg SPSLAS powstał jako odpowiedź na potrzeby najbardziej wymagających klientów oczekujących najwyższej jakości produktów i rozsądnej ceny. Powstał w oparciu o niemiecką, najwyższej jakości ceramikę WOLFSHOHER i przeznaczony jest do odprowadzania spalin z wszelakich kotłów z zamknięta komorą spalania oraz kotłów turbo. Jest to system dwuwarstwowy, powietrzno-spalinowy pracujący w nadciśnieniu. Powietrze do spalania dostarczane jest do urządzeń grzewczych kanałem pomiędzy ceramiką a obudową komina, spaliny zaś są odprowadzane wewnętrznym kanałem ceramicznym. Berg SPSLAS daje również możliwość podłączenia wielu urządzeń grzewczych do jednego systemu odprowadzania spalin. Ich ilość jest zależna zarówno od mocy podłączanych kotłów jak również przekroju zastosowanego systemu kominowego, co przedstawia poniższa tabela. Ilość urządzeń Średnica przewodu kominowego 20kW kw 30kW 35kW BERG SPSLAS jest bogato wyposażonym systemem kominowym, łatwym w montażu, który można dodatkowo uzupełnić o w pełni kompatybilną i bezpieczną - potwierdzoną gwarancją - systemową obudową komina, dostępną w wielu kolorach oraz wzorach. Właściwości Systemu Kominowego BERG SPSLAS przeznaczony do niskotemperaturowych kotłów z zamkniętą komorą spalania o temperaturze spalin już od 30 C praca w nadciśnieniu, odporny na działanie wilgoci i kwasów oraz na korozję budowlaną, możliwość przyłączenia na jednej kondygnacji do 4 kotłów. WYKAZ ELEMENTÓW Berg SPSLAS 1. deflektor 2. KJZ podstawka 3. KZ rura prosta 4. KC/KS przyłącze rewizyjne 5. odskraplacz 6. syfon odskraplacza 7. dekiel wyczystki 8. obudowa PK, PKW lub PKW2 9. obejma stabilizująca 10. uszczelki kwasoodporne 100x80 i 80x drzwiczki rewizyjne 12. maskownica dolna 13. płyta czołowa 14. kratka wentylacyjna 15. kit 16. szablon murarski 17. szablon do wycinania 18. szalunek tracony 19. gąbka 20. silikon 21. płyta przykrywająca 22. systemowa obudowa komina elementy za dopłatą strona 03

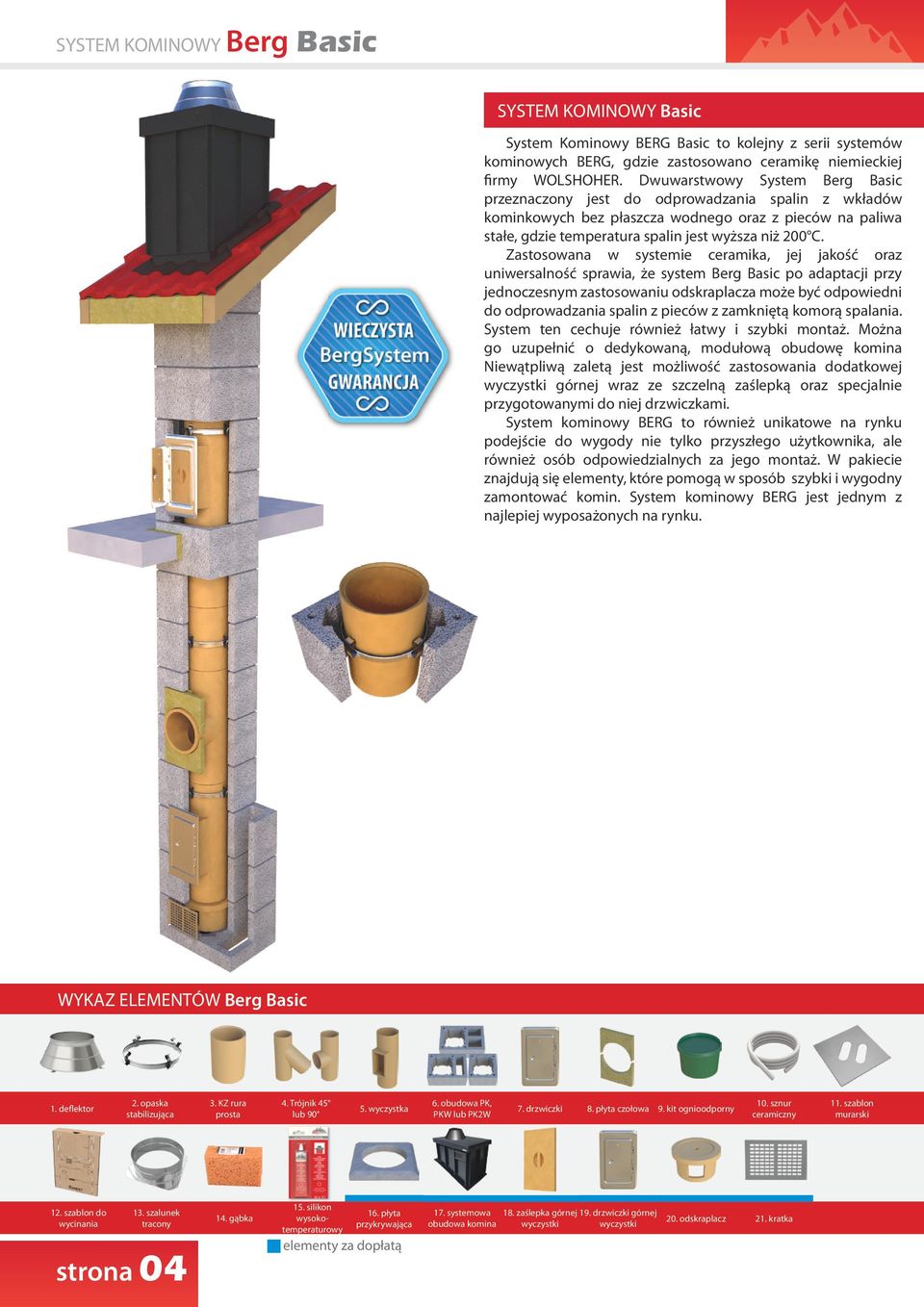

4 SYSTEM KOMINOWY Berg Basic SYSTEM KOMINOWY Basic System Kominowy BERG Basic to kolejny z serii systemów kominowych BERG, gdzie zastosowano ceramikę niemieckiej firmy WOLSHOHER. Dwuwarstwowy System Berg Basic przeznaczony jest do odprowadzania spalin z wkładów kominkowych bez płaszcza wodnego oraz z pieców na paliwa stałe, gdzie temperatura spalin jest wyższa niż 200 C. Zastosowana w systemie ceramika, jej jakość oraz uniwersalność sprawia, że system Berg Basic po adaptacji przy jednoczesnym zastosowaniu odskraplacza może być odpowiedni do odprowadzania spalin z pieców z zamkniętą komorą spalania. System ten cechuje również łatwy i szybki montaż. Można go uzupełnić o dedykowaną, modułową obudowę komina Niewątpliwą zaletą jest możliwość zastosowania dodatkowej wyczystki górnej wraz ze szczelną zaślepką oraz specjalnie przygotowanymi do niej drzwiczkami. System kominowy BERG to również unikatowe na rynku podejście do wygody nie tylko przyszłego użytkownika, ale również osób odpowiedzialnych za jego montaż. W pakiecie znajdują się elementy, które pomogą w sposób szybki i wygodny zamontować komin. System kominowy BERG jest jednym z najlepiej wyposażonych na rynku. WYKAZ ELEMENTÓW Berg Basic 1. deflektor 2. opaska stabilizująca 3. KZ rura prosta 4. Trójnik 45 lub wyczystka 6. obudowa PK, PKW lub PK2W 7. drzwiczki 8. płyta czołowa 9. kit ognioodporny 10. sznur ceramiczny 11. szablon murarski 12. szablon do wycinania 13. szalunek tracony strona gąbka 15. silikon wysokotemperaturowy 16. płyta przykrywająca elementy za dopłatą 17. systemowa obudowa komina 18. zaślepka górnej 19. drzwiczki górnej wyczystki wyczystki 20. odskraplacz 21. kratka

5 SYSTEM KOMINOWY Berg Combo BERG Combo - nowy, innowacyjny i kompletny system kominowy, jeden z najlepszych systemów kominowych dostępnych na rynku. Został oparty na ceramice produkcji niemieckiej firmy WOLFSHOHER. Ceramikę tę, opracowaną przy zastosowaniu nowoczesnych rozwiązań cechuje wiele doskonałych właściwości. Może być stosowana nie tylko do odprowadzania spalin z kotłów na paliwa stałe czy kominków, ale także z każdego innego kotła dostępnego na rynku także nowoczesnych niskotemperaturowych na gaz z zamkniętą komorą spalania. Jest to rozwiązanie wyjątkowe na rynku. System uzupełniają specjalnie wyprofilowana, łupkowa, nie posiadająca mostków cieplnych otulina kominowa oraz pustaki z keramzytobetonu o doskonałych właściwościach izolacyjnych. Berg Combo posiada drugie przyłącze wykonane z wysokiej jakości stali nierdzewnej. Stosowane jest ono do kotłów kondensacyjnych i turbo. Część spalinowa systemu jest uszczelniona i może pracować na mokro w temperaturze do 200 C. Specjalnie zaprojektowane elementy umożliwiają montaż w dowolnym pustaku kominowym i wentylacyjnym BergSystem. Berg Combo zapewnia: elastyczność przy wyborze rodzaju pieca; elastyczność przy rodzaju paliwa; elastyczność przy wyborze trybu pracy komina; pełne bezpieczeństwo pracy systemu potwierdzone wieczystą gwarancją na komin ceramiczny oraz 10 letnią na komin ze stali nierdzewnej; szybki i łatwy montaż ze względu na wygodny, modułowy system. System kominowy BERG to również unikatowe na rynku podejście do wygody nie tylko przyszłego użytkownika systemu, ale również osób odpowiedzialnych za jego montaż. W pakiecie znajdują się elementy, które pomogą przeprowadzić montaż w sposób szybki i wygodny. System kominowy BERG jest jednym z najlepiej wyposażonych na rynku. System Berg Combo to również wygoda i bezpieczeństwo dzięki możliwości zastosowania drugiej wyczystki górnej wraz ze szczelną zaślepką oraz specjalnymi drzwiczkami górnymi. Cały system zalecamy uzupełnić o w pełni kompatybilną, modułową obudowę komina, dostępną w wielu kolorach oraz wzorach. WYKAZ ELEMENTÓW Berg Combo 2. płyta dachowa 4. rura 3. rura prosta parasol 01 z kołnierzem przedłużająca stabilizator lub 1000 mm przeciwdeszczowym 0mm 6. kolano podparte kątownik kolana podpartego 8. rozeta uszczelka rozety 10. rura z odskraplaczem 080/1 11. rura prosta 080/1 500mm 12. kolano /1 13. redukcja 14. trójnik rewizyjny 080/1-060/ /1 7. obudowa 3. KZ rura 4. trójnik kolanko 1. deflektor 2. wełna 5. wyczystka 6. odskraplacz PK, PKW 9. kratka 10. drzwiczki 11. płyta czołowa prosta lub trójnik 90 odskraplacza lub PKW2 12. kit ognioodporny 13. sznur ceramiczny w ofercie handlowej od 1 września 2015 roku 14. szablon murarski 15. szablon do wycinania 16. szalunek tracony 17. gąbka 18. silikon 19. płyta przykrywająca elementy za dopłatą za dopłatą możliwa zamiana na trójnik systemowa obudowa komina 21. zaślepka górnej 22. drzwiczki górnej wyczystki wyczystki strona 05

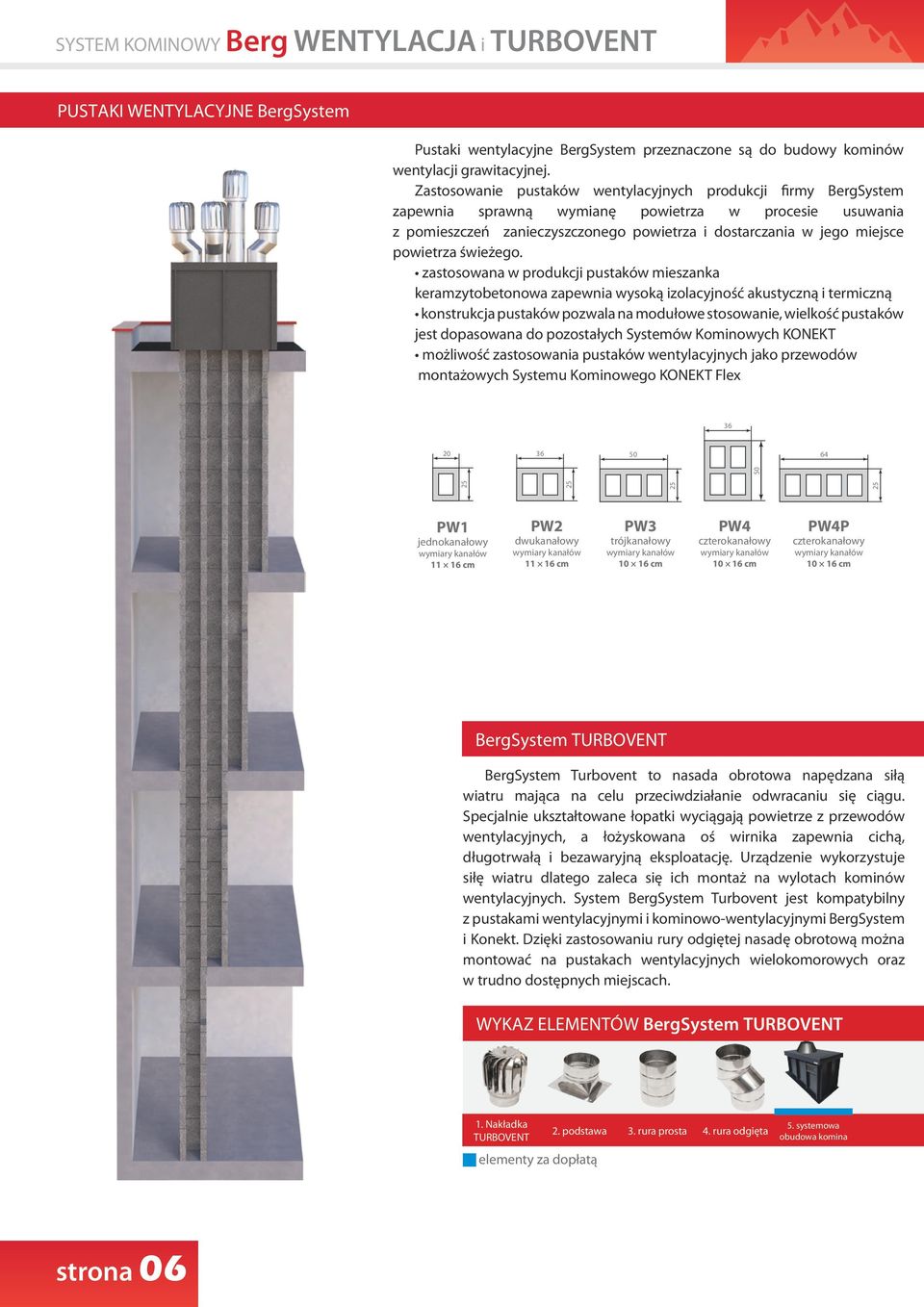

6 SYSTEM KOMINOWY Berg WENTYLACJA i TURBOVENT PUSTAKI WENTYLACYJNE BergSystem Pustaki wentylacyjne BergSystem przeznaczone są do budowy kominów wentylacji grawitacyjnej. Zastosowanie pustaków wentylacyjnych produkcji firmy BergSystem zapewnia sprawną wymianę powietrza w procesie usuwania z pomieszczeń zanieczyszczonego powietrza i dostarczania w jego miejsce powietrza świeżego. zastosowana w produkcji pustaków mieszanka keramzytobetonowa zapewnia wysoką izolacyjność akustyczną i termiczną konstrukcja pustaków pozwala na modułowe stosowanie, wielkość pustaków jest dopasowana do pozostałych Systemów Kominowych KONEKT możliwość zastosowania pustaków wentylacyjnych jako przewodów montażowych Systemu Kominowego KONEKT Flex PW1 jednokanałowy wymiary kanałów cm PW2 dwukanałowy wymiary kanałów cm PW3 trójkanałowy wymiary kanałów cm PW4 czterokanałowy wymiary kanałów cm PW4P czterokanałowy wymiary kanałów cm BergSystem TURBOVENT BergSystem Turbovent to nasada obrotowa napędzana siłą wiatru mająca na celu przeciwdziałanie odwracaniu się ciągu. Specjalnie ukształtowane łopatki wyciągają powietrze z przewodów wentylacyjnych, a łożyskowana oś wirnika zapewnia cichą, długotrwałą i bezawaryjną eksploatację. Urządzenie wykorzystuje siłę wiatru dlatego zaleca się ich montaż na wylotach kominów wentylacyjnych. System BergSystem Turbovent jest kompatybilny z pustakami wentylacyjnymi i kominowo-wentylacyjnymi BergSystem i Konekt. Dzięki zastosowaniu rury odgiętej nasadę obrotową można montować na pustakach wentylacyjnych wielokomorowych oraz w trudno dostępnych miejscach. WYKAZ ELEMENTÓW BergSystem TURBOVENT 1. Nakładka 2. podstawa 3. rura prosta 4. rura odgięta TURBOVENT elementy za dopłatą 5. systemowa obudowa komina strona 06

7 SYSTEM KOMINOWY Berg Uni+ KO SYSTEM KOMINOWY Berg Uni+ KO System kominowy Berg Uni+KO to powietrzno-spalinowy system do odprowadzania spalin z nowoczesnych pieców z zamkniętą komorą spalania, zarówno kondensacyjnych jak i Turbo. Konstrukcja i użyte materiały spełniają wymagania techniczne do obsługi najnowocześniejszych urządzeń grzewczych opalanych gazem oraz olejem opałowym. Powietrze zasilające komorę spalania prowadzone jest obudową komina lub przewodem wentylacyjnym strumieniem przeciwnym do gazów spalinowych. Efektem tego jest podgrzanie powietrza zasilającego piec od góry komina i zwiększenie sprawności podłączonych urządzeń grzewczych. System polecamy montować w kanale wentylacyjnym BergSystem lub KONEKT jako system uzupełniający do ceramicznych systemów kominowych tych marek. Zapewni to uniwersalność i pełność zastosowanych systemów odprowadzania spalin w budynku, niezależnie od stosowanych paliw. Właściwości: system odprowadzania spalin zbudowany jest z odpornej na kwasy stali nierdzewnej, temperatura spalin na wylocie z kotła nie może przekraczać 200 C, może pracować przy nadciśnieniu do 200 Pa. Dostępna średnica: 80mm. Do systemów kominowych z większą ilością podłączeń w tak zwanym systemie las zalecamy stosowanie Systemu Kominowego Berg SPSLAS WYKAZ ELEMENTÓW Berg Combo 2. płyta dachowa 4. rura 3. rura prosta parasol 01 z kołnierzem przedłużająca stabilizator lub 1000 mm przeciwdeszczowym 0mm 6. kolano podparte kątownik kolana podpartego 8. rozeta uszczelka rozety 10. rura z odskraplaczem 080/1 11. rura prosta 080/1 12. kolano /1 13. redukcja 14. trójnik rewizyjny 5. systemowa 080/1-060/ /1 obudowa komina strona 07

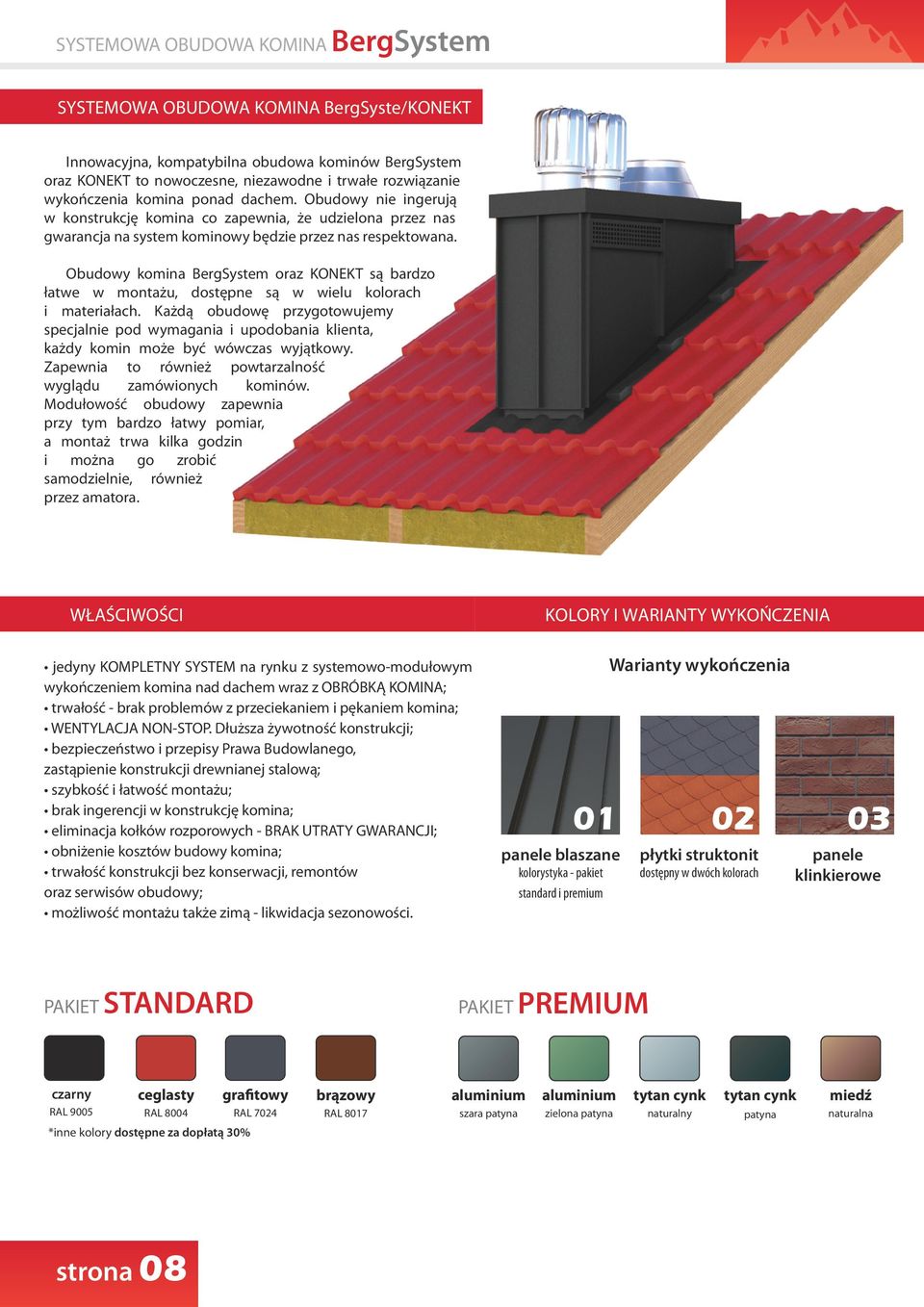

8 SYSTEMOWA OBUDOWA KOMINA BergSystem SYSTEMOWA OBUDOWA KOMINA BergSyste/KONEKT Innowacyjna, kompatybilna obudowa kominów BergSystem oraz KONEKT to nowoczesne, niezawodne i trwałe rozwiązanie wykończenia komina ponad dachem. Obudowy nie ingerują w konstrukcję komina co zapewnia, że udzielona przez nas gwarancja na system kominowy będzie przez nas respektowana. Obudowy komina BergSystem oraz KONEKT są bardzo łatwe w montażu, dostępne są w wielu kolorach i materiałach. Każdą obudowę przygotowujemy specjalnie pod wymagania i upodobania klienta, każdy komin może być wówczas wyjątkowy. Zapewnia to również powtarzalność wyglądu zamówionych kominów. Modułowość obudowy zapewnia przy tym bardzo łatwy pomiar, a montaż trwa kilka godzin i można go zrobić samodzielnie, również przez amatora. WŁAŚCIWOŚCI jedyny KOMPLETNY SYSTEM na rynku z systemowo-modułowym wykończeniem komina nad dachem wraz z OBRÓBKĄ KOMINA; trwałość - brak problemów z przeciekaniem i pękaniem komina; WENTYLACJA NON-STOP. Dłuższa żywotność konstrukcji; bezpieczeństwo i przepisy Prawa Budowlanego, zastąpienie konstrukcji drewnianej stalową; szybkość i łatwość montażu; brak ingerencji w konstrukcję komina; eliminacja kołków rozporowych - BRAK UTRATY GWARANCJI; obniżenie kosztów budowy komina; trwałość konstrukcji bez konserwacji, remontów oraz serwisów obudowy; możliwość montażu także zimą - likwidacja sezonowości. KOLORY I WARIANTY WYKOŃCZENIA panele blaszane kolorystyka - pakiet standard i premium Warianty wykończenia płytki struktonit dostępny w dwóch kolorach panele klinkierowe PAKIET STANDARD PAKIET PREMIUM czarny RAL 9005 ceglasty RAL 8004 *inne kolory dostępne za dopłatą 30% grafitowy RAL 7024 brązowy RAL 8017 aluminium szara patyna aluminium zielona patyna tytan cynk naturalny tytan cynk patyna miedź naturalna strona 08

9 CHEMIA BUDOWLANA BergSystem PIANKA MONTAŻOWA PU LETNIA Wysokowydajna poliuretanowa piana montażowouszczelniająca o krótkim czasie wiązania pianka Berg PU letnia jest pianą o doskonałej przyczepności do większości podłoży materiałów budowlanych w tym PVC, drewna, betonu, muru, aluminium i metali, również lakierowanych. Pianka jest odporna na działanie szerokiego zakresu temperatur i wielu chemikaliów. Dostępna pojemność: 700 ml Zastosowanie: Uszczelnienia przy montażu stolarki okiennej i drzwiowej z drewna, PVC i aluminium; Wypełnianie i wygłuszanie pustych przestrzeni w konstrukcjach szkieletowych; Termoizolacja elementów instalacji c.o. i wodnokanalizacyjnej, armatury łazienkowej, wanien, brodzików itp.; Montaż i uszczelnianie parapetów, rolet, progów, stopni schodów itp.; Izolacja termiczna i akustyczna ścianek działowych, podłóg, stropów, dachów itp.; Wypełnianie przepustów rurowych, przejść instalacyjnych w ścianach i stropach itp.; Piana Berg PU Gun jest pistoletową pianką montażowouszczelniającą o obniżonej rozprężalności do wszelkich prac wykończeniowych i instalacyjnych i aplikacji w temperaturach dodatnich (>0 C). Piankę cechuje doskonała przyczepność do większości podłoży budowlanych w tym PVC, drewna, betonu, muru, aluminium i metali-również lakierowanych. Pianka jest odporna na działanie szerokiego zakresu temperatur i wielu chemikaliów a jednocześnie jest bezpieczna dla profili PVC. Wysoka wydajność, stabilność wymiarów a także krótki czas utwardzania (60min. dla 3cm) ułatwia montaż i jednocześnie oszczędza czas aplikacji. Dostępna pojemność: 750 ml PIANKA MONTAŻOWA PU Gun LETNIA (PISTOLETOWA) Zastosowanie: Uszczelnienia przy montażu stolarki okiennej i drzwiowej z drewna, PVC i aluminium; Wypełnianie i wygłuszanie pustych przestrzeni w konstrukcjach szkieletowych; Termoizolacja elementów instalacji c.o. i wodnokanalizacyjnej, armatury łazienkowej, wanien, brodzików itp.; Montaż i uszczelnianie parapetów, rolet, progów, stopni schodów itp.; Izolacja termiczna i akustyczna ścianek działowych, podłóg, stropów, dachów itp.; Wypełnianie przepustów rurowych, przejść instalacyjnych w ścianach i stropach itp.; PIANKA MONTAŻOWA PU ZIMOWA Wysokowydajna poliuretanowa piana montażowouszczelniająca o krótkim czasie wiązania pianka Berg PU zimowa jest pianą o doskonałej przyczepności do większości podłoży materiałów budowlanych w tym PVC, drewna, betonu, muru, aluminium i metali, również lakierowanych. Pianka jest odporna na działanie szerokiego zakresu temperatur i wielu chemikaliów. Dzięki specjalnej zimowej formule pozwala na aplikację w niskich temperaturach, nawet do -10 C. Dostępna pojemność: 700 ml Zastosowanie: Uszczelnienia przy montażu stolarki okiennej i drzwiowej z drewna, PVC i aluminium; Wypełnianie i wygłuszanie pustych przestrzeni w konstrukcjach szkieletowych; Termoizolacja elementów instalacji c.o. i wodnokanalizacyjnej, armatury łazienkowej, wanien, brodzików itp.; Montaż i uszczelnianie parapetów, rolet, progów, stopni schodów itp.; Izolacja termiczna i akustyczna ścianek działowych, podłóg, stropów, dachów itp.; Wypełnianie przepustów rurowych, przejść instalacyjnych w ścianach i stropach itp.; Piana Berg PU Gun jest pistoletową pianką montażowouszczelniającą o obniżonej rozprężalności do wszelkich prac wykończeniowych i instalacyjnych i aplikacji w temperaturze już od -10 C. Piankę cechuję doskonała przyczepność do większości podłoży budowlanych w tym PVC, drewna, betonu, muru, aluminium i metali-również lakierowanych. Pianka jest odporna na działanie szerokiego zakresu temperatur i wielu chemikaliów a jednocześnie jest bezpieczna dla profili PVC. Wysoka wydajność, stabilność wymiarów a także krótki czas utwardzania (60min. dla 3cm) ułatwia montaż i jednocześnie oszczędza czas aplikacji. Dzięki specjalnej zimowej formule pozwala na aplikację w niskich temperaturach, nawet do -10 C. Dostępna pojemność: 750 ml PIANKA MONTAŻOWA PU Gun ZIMOWA (PISTOLETOWA) Zastosowanie: Uszczelnienia przy montażu stolarki okiennej i drzwiowej z drewna, PVC i aluminium; Wypełnianie i wygłuszanie pustych przestrzeni w konstrukcjach szkieletowych; Termoizolacja elementów instalacji c.o. i wodnokanalizacyjnej, armatury łazienkowej, wanien, brodzików itp.; Montaż i uszczelnianie parapetów, rolet, progów, stopni schodów itp.; Izolacja termiczna i akustyczna ścianek działowych, podłóg, stropów, dachów itp.; Wypełnianie przepustów rurowych, przejść instalacyjnych w ścianach i stropach itp.; strona 09

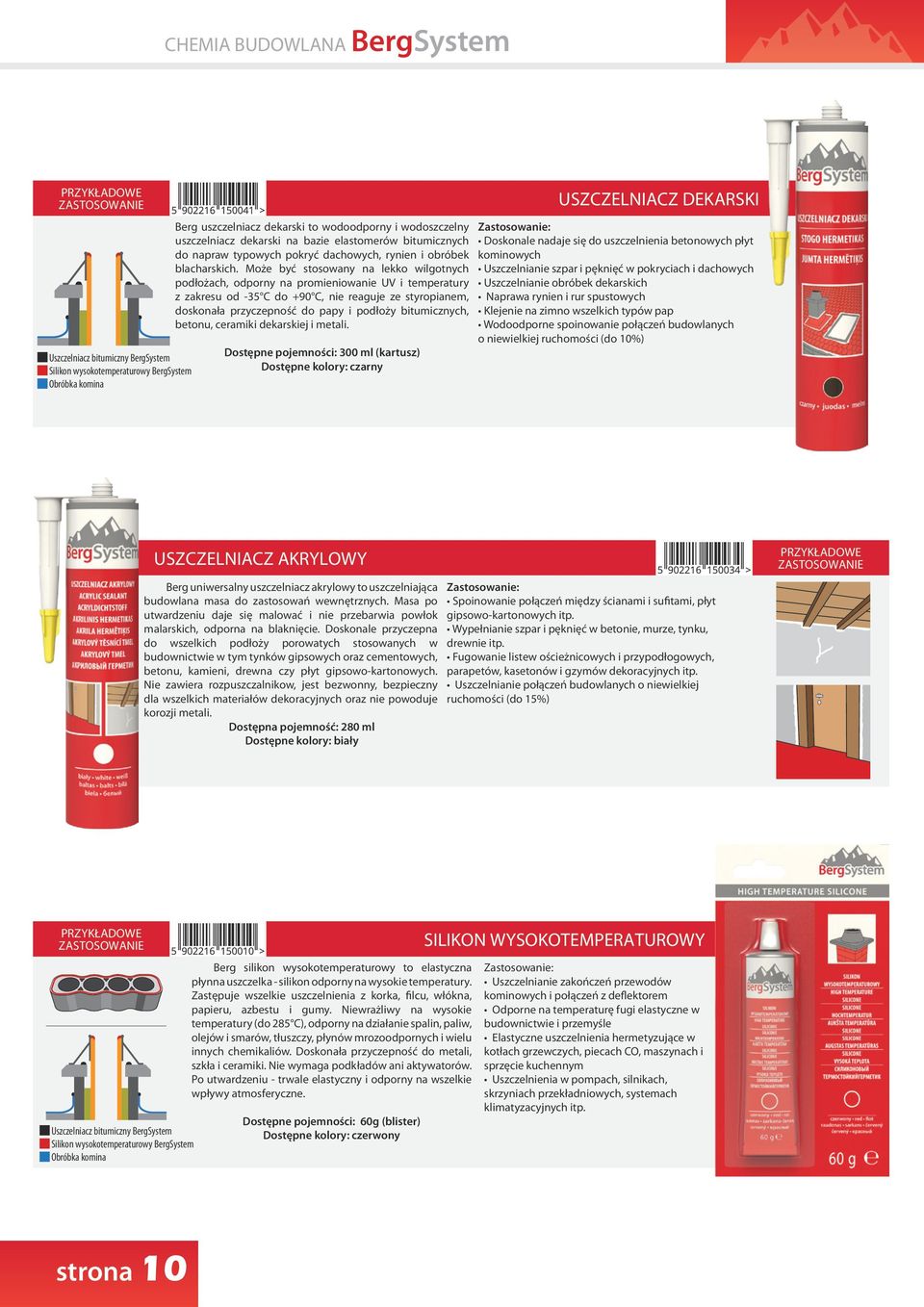

10 CHEMIA BUDOWLANA BergSystem PRZYKŁADOWE ZASTOSOWANIE Uszczelniacz bitumiczny BergSystem Silikon wysokotemperaturowy BergSystem Obróbka komina Berg uszczelniacz dekarski to wodoodporny i wodoszczelny uszczelniacz dekarski na bazie elastomerów bitumicznych do napraw typowych pokryć dachowych, rynien i obróbek blacharskich. Może być stosowany na lekko wilgotnych podłożach, odporny na promieniowanie UV i temperatury z zakresu od -35 C do +90 C, nie reaguje ze styropianem, doskonała przyczepność do papy i podłoży bitumicznych, betonu, ceramiki dekarskiej i metali. Dostępne pojemności: 300 ml (kartusz) Dostępne kolory: czarny USZCZELNIACZ DEKARSKI Zastosowanie: Doskonale nadaje się do uszczelnienia betonowych płyt kominowych Uszczelnianie szpar i pęknięć w pokryciach i dachowych Uszczelnianie obróbek dekarskich Naprawa rynien i rur spustowych Klejenie na zimno wszelkich typów pap Wodoodporne spoinowanie połączeń budowlanych o niewielkiej ruchomości (do 10%) USZCZELNIACZ AKRYLOWY Berg uniwersalny uszczelniacz akrylowy to uszczelniająca budowlana masa do zastosowań wewnętrznych. Masa po utwardzeniu daje się malować i nie przebarwia powłok malarskich, odporna na blaknięcie. Doskonale przyczepna do wszelkich podłoży porowatych stosowanych w budownictwie w tym tynków gipsowych oraz cementowych, betonu, kamieni, drewna czy płyt gipsowo-kartonowych. Nie zawiera rozpuszczalnikow, jest bezwonny, bezpieczny dla wszelkich materiałów dekoracyjnych oraz nie powoduje korozji metali. Dostępna pojemność: 280 ml Dostępne kolory: biały Zastosowanie: Spoinowanie połączeń między ścianami i sufitami, płyt gipsowo-kartonowych itp. Wypełnianie szpar i pęknięć w betonie, murze, tynku, drewnie itp. Fugowanie listew ościeżnicowych i przypodłogowych, parapetów, kasetonów i gzymów dekoracyjnych itp. Uszczelnianie połączeń budowlanych o niewielkiej ruchomości (do 15%) PRZYKŁADOWE ZASTOSOWANIE PRZYKŁADOWE ZASTOSOWANIE Uszczelniacz bitumiczny BergSystem Silikon wysokotemperaturowy BergSystem Obróbka komina Berg silikon wysokotemperaturowy to elastyczna płynna uszczelka - silikon odporny na wysokie temperatury. Zastępuje wszelkie uszczelnienia z korka, filcu, włókna, papieru, azbestu i gumy. Niewrażliwy na wysokie temperatury (do 285 C), odporny na działanie spalin, paliw, olejów i smarów, tłuszczy, płynów mrozoodpornych i wielu innych chemikaliów. Doskonała przyczepność do metali, szkła i ceramiki. Nie wymaga podkładów ani aktywatorów. Po utwardzeniu - trwale elastyczny i odporny na wszelkie wpływy atmosferyczne. Dostępne pojemności: 60g (blister) Dostępne kolory: czerwony SILIKON WYSOKOTEMPERATUROWY Zastosowanie: Uszczelnianie zakończeń przewodów kominowych i połączeń z deflektorem Odporne na temperaturę fugi elastyczne w budownictwie i przemyśle Elastyczne uszczelnienia hermetyzujące w kotłach grzewczych, piecach CO, maszynach i sprzęcie kuchennym Uszczelnienia w pompach, silnikach, skrzyniach przekładniowych, systemach klimatyzacyjnych itp. strona 10

11 PRZEKROJE SYSTEMÓW KOMINOWYCH, ZESTAWIENIA PUSTAKÓW ŚREDNICA (mm) KONEKT KONEKT PS KONEKT TURBO KONEKT BLACK KONEKT FLEX Berg UNI+ Berg SPSLAS Berg BASIC Berg UNI+ KO PRZYKŁADOWE ZESTAWIENIA PUSTAKÓW dla kominów o przekroju dostępne dostępne na zamówienie niedostępne strona 11

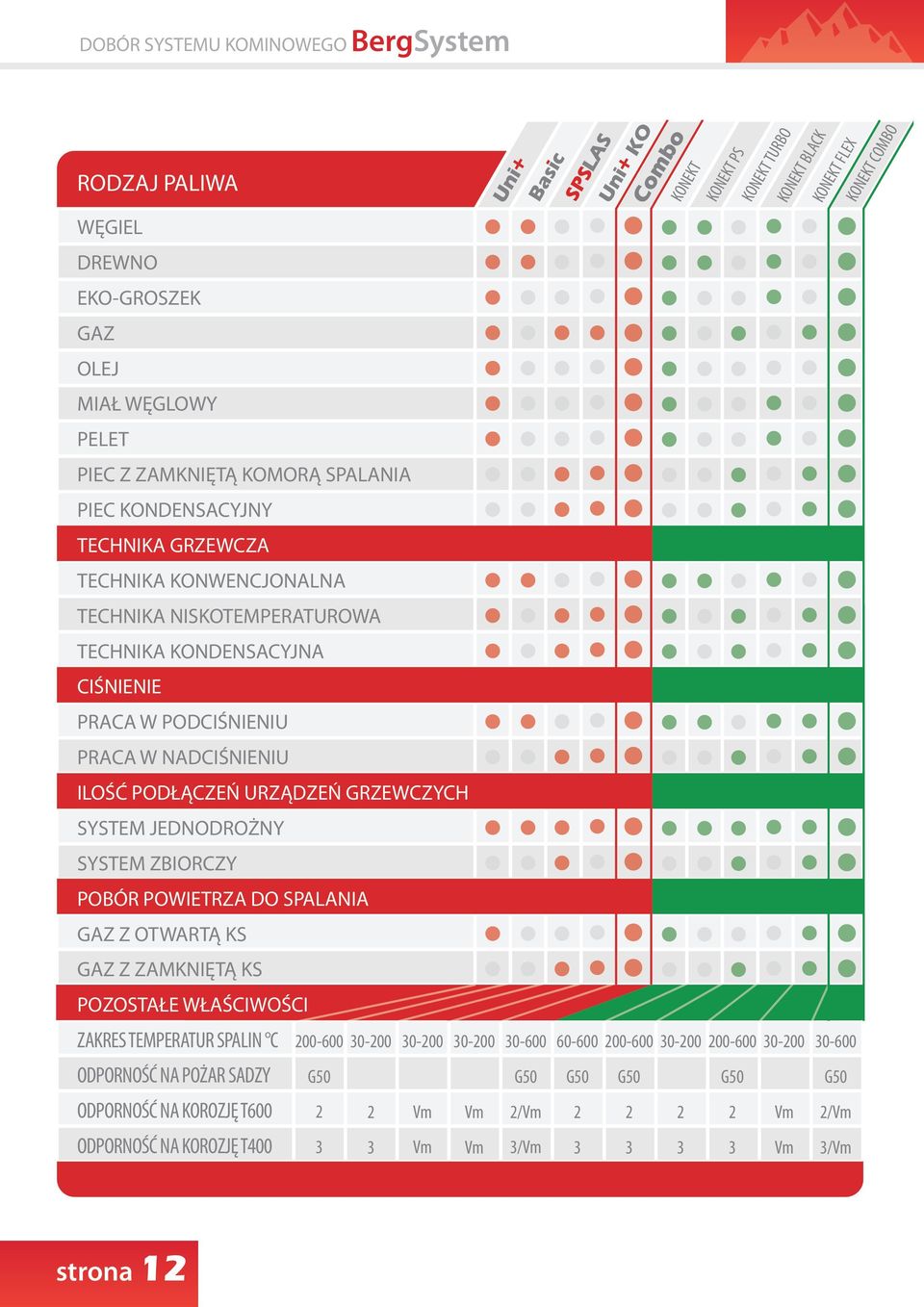

12 DOBÓR SYSTEMU KOMINOWEGO BergSystem RODZAJ PALIWA KONEKT KONEKT PS KONEKT TURBO KONEKT BLACK KONEKT FLEX KONEKT COMBO WĘGIEL DREWNO EKO-GROSZEK GAZ OLEJ MIAŁ WĘGLOWY PELET PIEC Z ZAMKNIĘTĄ KOMORĄ SPALANIA PIEC KONDENSACYJNY TECHNIKA GRZEWCZA TECHNIKA KONWENCJONALNA TECHNIKA NISKOTEMPERATUROWA TECHNIKA KONDENSACYJNA CIŚNIENIE PRACA W PODCIŚNIENIU PRACA W NADCIŚNIENIU ILOŚĆ PODŁĄCZEŃ URZĄDZEŃ GRZEWCZYCH SYSTEM JEDNODROŻNY SYSTEM ZBIORCZY POBÓR POWIETRZA DO SPALANIA GAZ Z OTWARTĄ KS GAZ Z ZAMKNIĘTĄ KS POZOSTAŁE WŁAŚCIWOŚCI ZAKRES TEMPERATUR SPALIN C ODPORNOŚĆ NA POŻAR SADZY G50 G50 G50 G50 G50 G50 ODPORNOŚĆ NA KOROZJĘ T Vm Vm 2/Vm Vm 2/Vm ODPORNOŚĆ NA KOROZJĘ T Vm Vm 3/Vm Vm 3/Vm strona 12

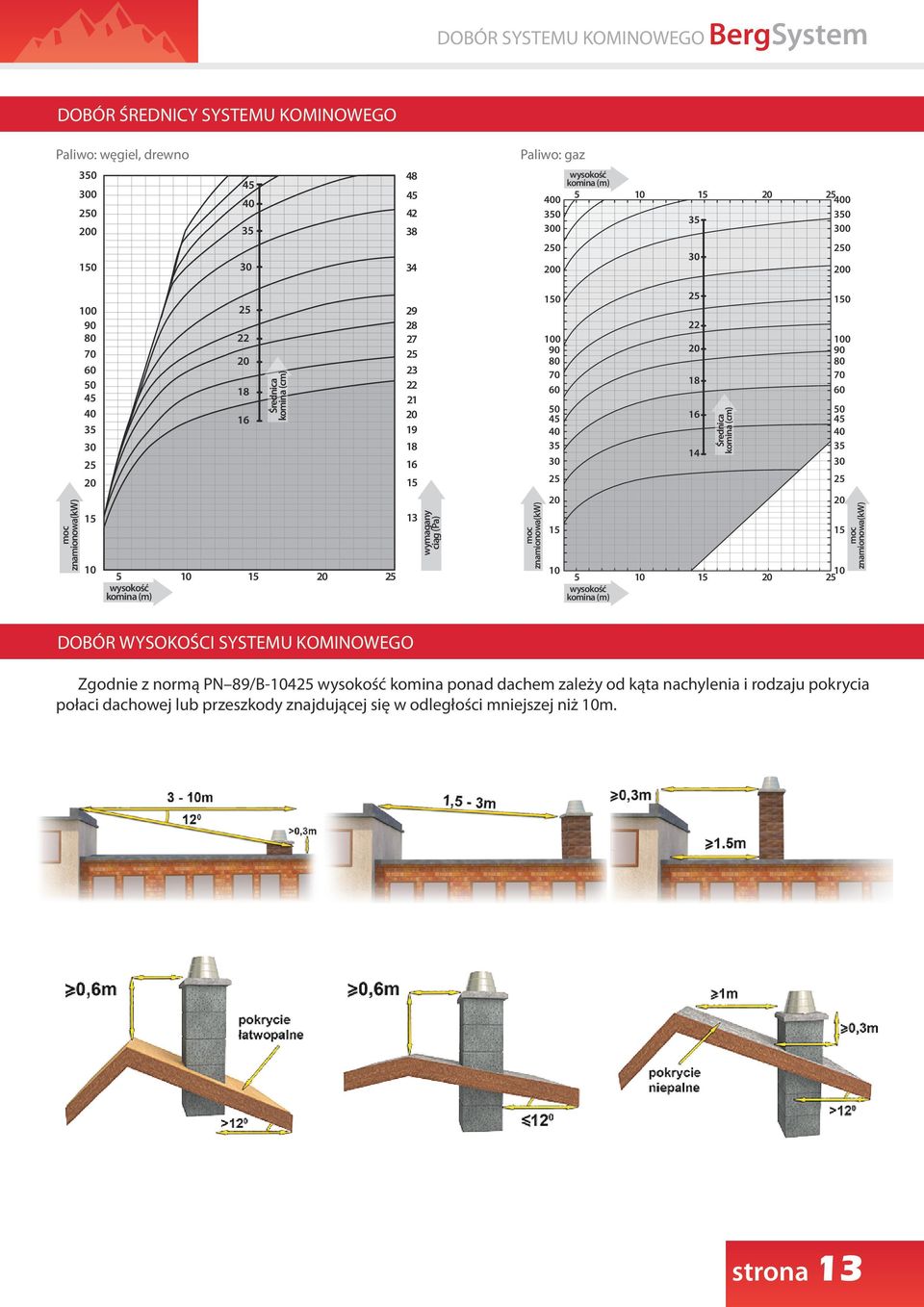

13 DOBÓR SYSTEMU KOMINOWEGO BergSystem DOBÓR ŚREDNICY SYSTEMU KOMINOWEGO Paliwo: węgiel, drewno Paliwo: gaz wysokość komina (m) moc znamionowa(kw) Średnica komina (cm) wysokość komina (m) wymagany ciąg (Pa) moc znamionowa(kw) Średnica komina (cm) wysokość komina (m) moc znamionowa(kw) DOBÓR WYSOKOŚCI SYSTEMU KOMINOWEGO Zgodnie z normą PN 89/B-104 wysokość komina ponad dachem zależy od kąta nachylenia i rodzaju pokrycia połaci dachowej lub przeszkody znajdującej się w odległości mniejszej niż 10m. strona 13

14 STATYKA KOMINÓW BergSystem Maksymalna wysokość komina dla kominów spalinowych ceramicznych - Konekt, Konekt PS oraz Konekt Turbo. Rodzaj obudowy Wymiar zewnetrzny gł/szer [cm] PK / PKW 50/ PK2W 57/ Wysokość komina od gruntu [m] obmurowany 12cm Wysokośc komina ponad dach [m] obłożony blachą / łupkiem itp. otynkowany 2cm 0 < h 8 2,05 1,05 1,55 8 < h 20 1,80 0,70 1,05 0 < h 8 1,95 1,05 1,50 8 < h 20 1,80 0,70 1,00 0 < h 8 2,00 1,10 1,55 8 < h 20 1,85 0,75 1,05 Maksymalna wysokość komina z pustaków wentylacyjnych. Rodzaj obudowy Wymiar zewnętrzny gł/szer [cm] PW1 20/ PW2 / PW3 50/ PW4K /50 PW4 64/ Wysokość komina od gruntu [m] Wysokość komina ponad dach [m] 0 < h 10 0,90 10 < h 20 0,75 0 < h 10 1,30 10 < h 20 1,05 0 < h 10 1,00 10 < h 20 0,90 0 < h 10 1,05 10 < h 20 0,70 0 < h 10 1,00 10 < h 20 0,85 h w przypadku innych wymiarów niż podane w tabeli należy wykonać obliczenia statyczne. Przykładowe metody dodatkowego usztywnienia konstrukcji komina. 1. Usztywnienie prętami zbrojeniowymi. Najprostszym sposobem usztywnienia konstrukcji komina jest umieszczenie czterech prętów zbrojeniowych o średnicy 10 mm w otworach w pustaku. Pręty zbrojeniowe powinny sięgać co najmniej tyle cm poniżej połaci dachu ile komin wystaje powyżej połaci dachu, ale nie mniej niż 100cm. Po zamontowaniu prętów w otworach całość zaleca się zalać betonem klasy B Usztywnienie konstrukcją z kątowników stalowych. W przypadku usztywniania konstrukcją z kątowników stalowych należy pamiętać o tym, że minimalna odległość pomiędzi kolejnymi dwoma ostatnimi punktami podparcia nie powinna być mniejsza niż 0,7 m. h 1 h 2 h 2 min. >0,7 m strona 14

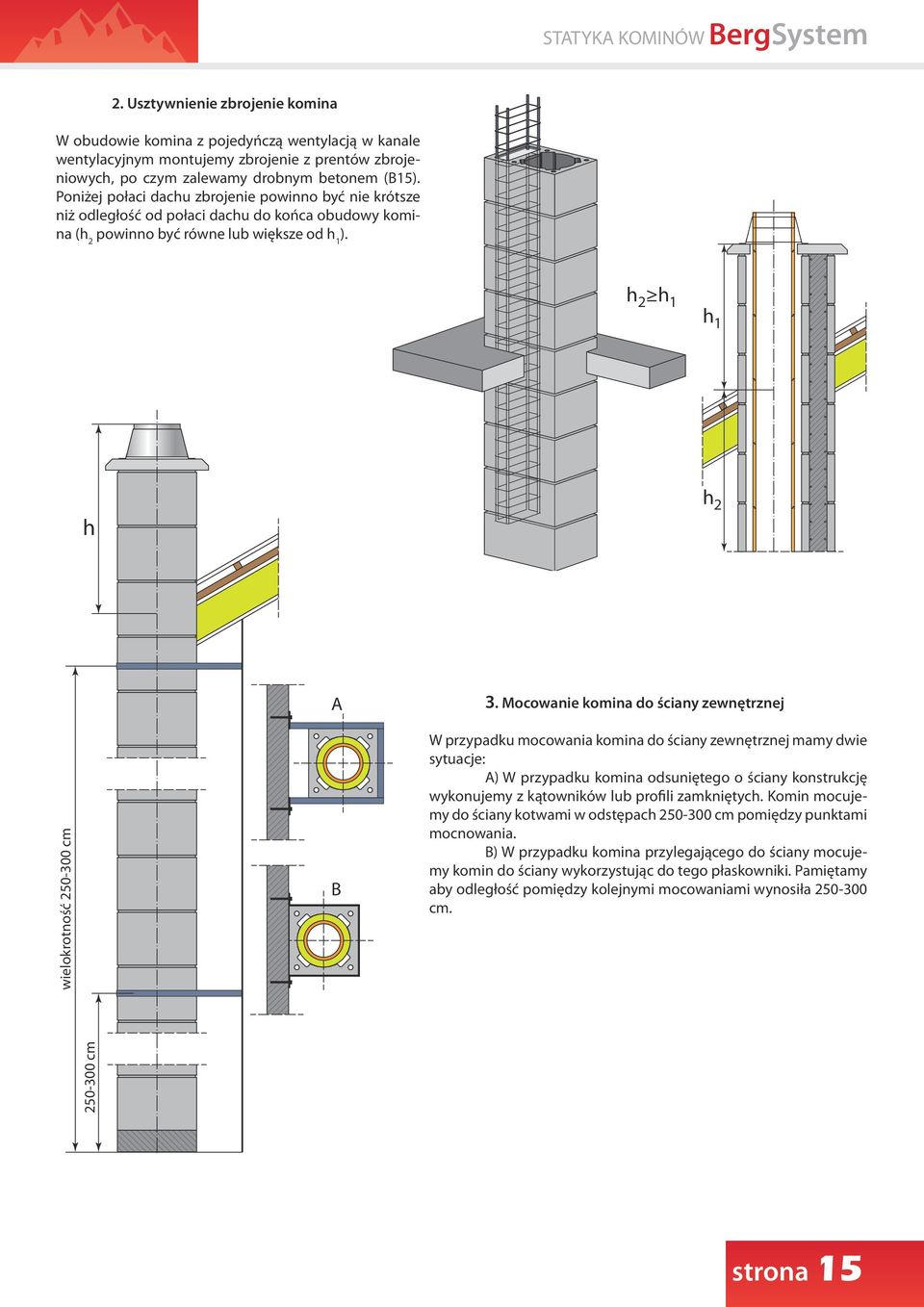

15 STATYKA KOMINÓW BergSystem 2. Usztywnienie zbrojenie komina W obudowie komina z pojedyńczą wentylacją w kanale wentylacyjnym montujemy zbrojenie z prentów zbrojeniowych, po czym zalewamy drobnym betonem (B15). Poniżej połaci dachu zbrojenie powinno być nie krótsze niż odległość od połaci dachu do końca obudowy komina (h 2 powinno być równe lub większe od h 1 ). h 2 h 1 h 1 h h 2 wielokrotność cm A B 3. Mocowanie komina do ściany zewnętrznej W przypadku mocowania komina do ściany zewnętrznej mamy dwie sytuacje: A) W przypadku komina odsuniętego o ściany konstrukcję wykonujemy z kątowników lub profili zamkniętych. Komin mocujemy do ściany kotwami w odstępach cm pomiędzy punktami mocnowania. B) W przypadku komina przylegającego do ściany mocujemy komin do ściany wykorzystując do tego płaskowniki. Pamiętamy aby odległość pomiędzy kolejnymi mocowaniami wynosiła cm cm strona 15
