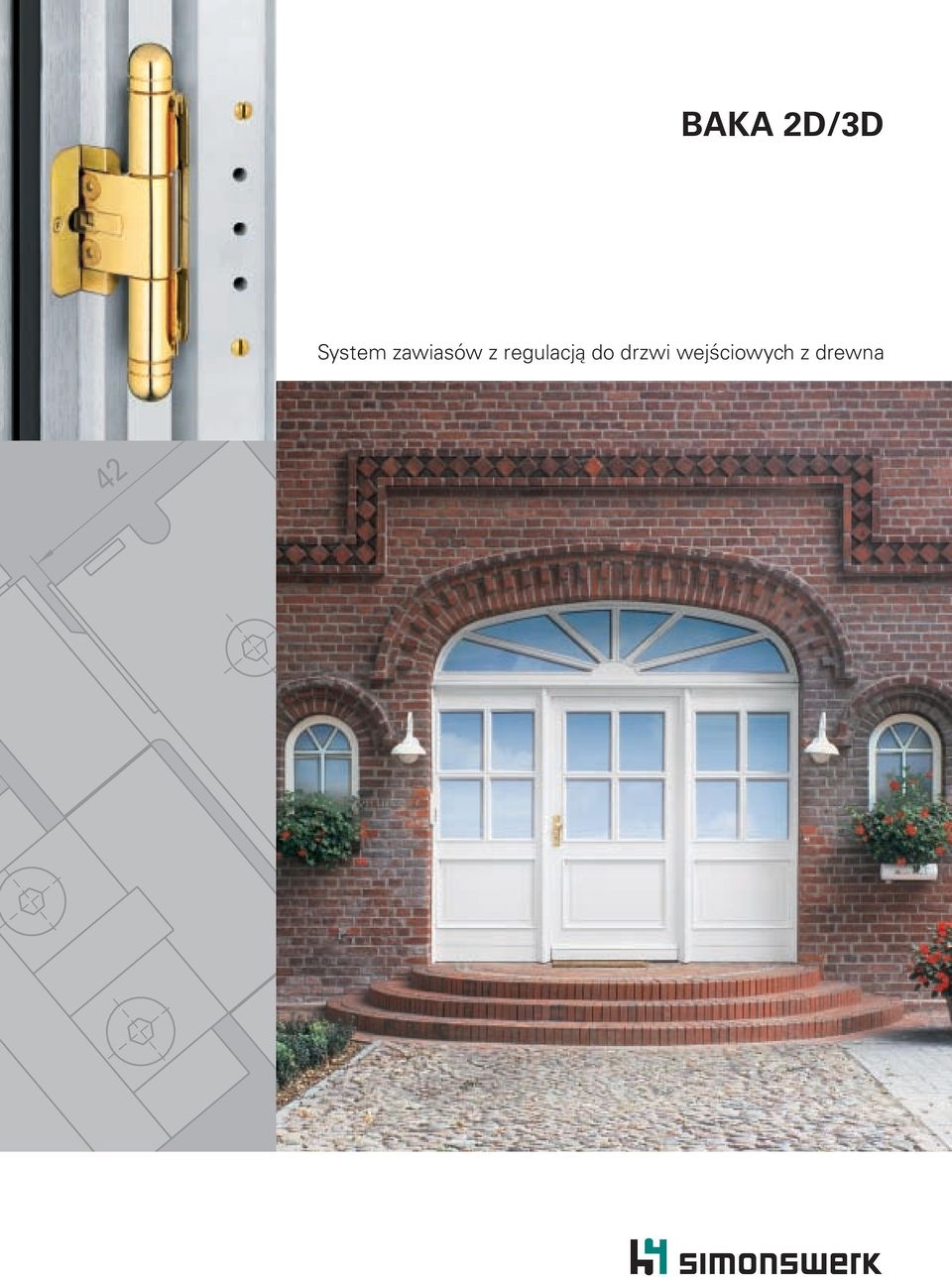

1 System zawiasów z regulacją do drzwi wejściowych z drewna 2

2 SPIS TREŚCI 2 Zmiany techniczne zostały uwzględnione. Stan kwiecień 05.

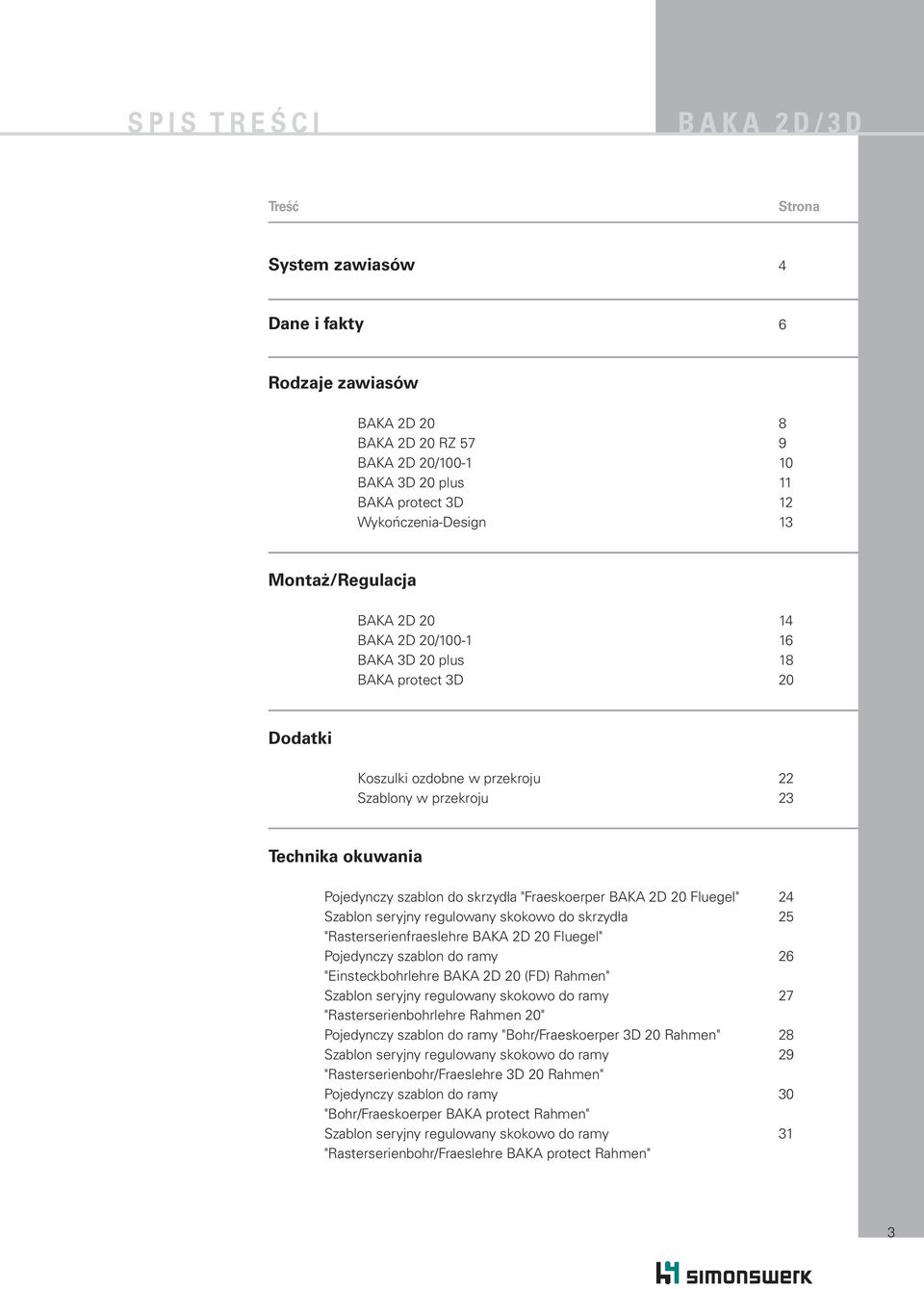

3 SPIS TREŚCI BAKA 2D/3D Treść Strona System zawiasów Dane i fakty 6 Rodzaje zawiasów BAKA 2D BAKA 2D RZ 57 BAKA 2D /100-1 BAKA 3D plus BAKA protect 3D Wykończenia-Design Montaż/Regulacja BAKA 2D BAKA 2D /100-1 BAKA 3D plus BAKA protect 3D 1 16 Dodatki Koszulki ozdobne w przekroju Szablony w przekroju Technika okuwania Pojedynczy szablon do skrzydła "Fraeskoerper BAKA 2D Fluegel" Szablon seryjny regulowany skokowo do skrzydła "Rasterserienfraeslehre BAKA 2D Fluegel" Pojedynczy szablon do ramy "Einsteckbohrlehre BAKA 2D (FD) Rahmen" Szablon seryjny regulowany skokowo do ramy "Rasterserienbohrlehre Rahmen " Pojedynczy szablon do ramy "Bohr/Fraeskoerper 3D Rahmen" Szablon seryjny regulowany skokowo do ramy "Rasterserienbohr/Fraeslehre 3D Rahmen" Pojedynczy szablon do ramy "Bohr/Fraeskoerper BAKA protect Rahmen" Szablon seryjny regulowany skokowo do ramy "Rasterserienbohr/Fraeslehre BAKA protect Rahmen"

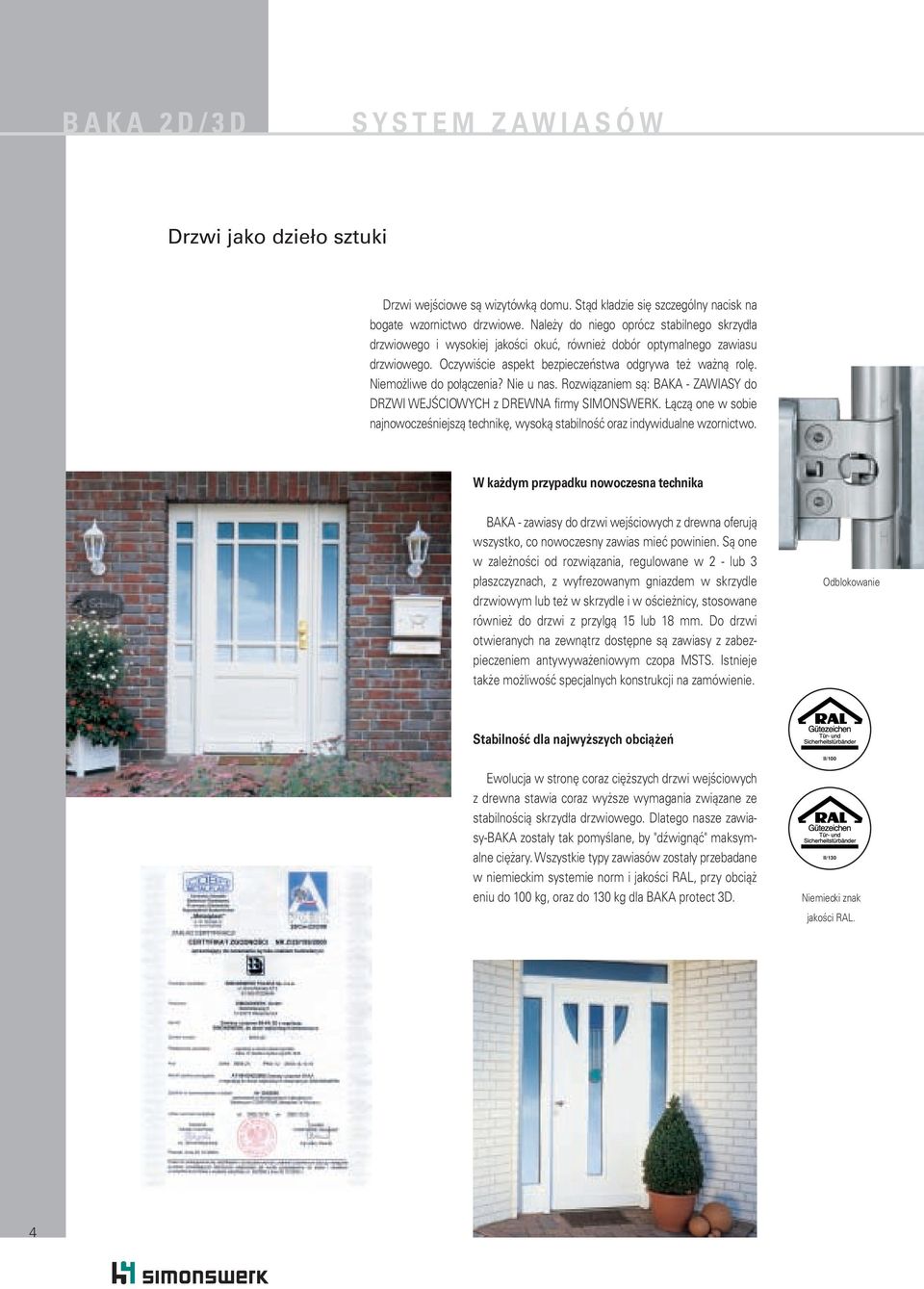

4 SYSTEM ZAWIASÓW Drzwi jako dzieło sztuki Drzwi wejściowe są wizytówką domu. Stąd kładzie się szczególny nacisk na bogate wzornictwo drzwiowe. Należy do niego oprócz stabilnego skrzydła drzwiowego i wysokiej jakości okuć, również dobór optymalnego zawiasu drzwiowego. Oczywiście aspekt bezpieczeństwa odgrywa też ważną rolę. Niemożliwe do połączenia? Nie u nas. Rozwiązaniem są: BAKA - ZAWIASY do DRZWI WEJŚCIOWYCH z DREWNA firmy SIMONSWERK. Łączą one w sobie najnowocześniejszą technikę, wysoką stabilność oraz indywidualne wzornictwo. W każdym przypadku nowoczesna technika BAKA - zawiasy do drzwi wejściowych z drewna oferują wszystko, co nowoczesny zawias mieć powinien. Są one w zależności od rozwiązania, regulowane w 2 - lub 3 płaszczyznach, z wyfrezowanym gniazdem w skrzydle drzwiowym lub też w skrzydle i w ościeżnicy, stosowane również do drzwi z przylgą 15 lub mm. Do drzwi otwieranych na zewnątrz dostępne są zawiasy z zabezpieczeniem antywyważeniowym czopa MSTS. Istnieje także możliwość specjalnych konstrukcji na zamówienie. Odblokowanie Stabilność dla najwyższych obciążeń II/100 Ewolucja w stronę coraz cięższych drzwi wejściowych z drewna stawia coraz wyższe wymagania związane ze stabilnością skrzydła drzwiowego. Dlatego nasze zawiasy-baka zostały tak pomyślane, by "dźwignąć" maksymalne ciężary. Wszystkie typy zawiasów zostały przebadane w niemieckim systemie norm i jakości RAL, przy obciąż eniu do 100 kg, oraz do 130 kg dla BAKA protect 3D. II/130 Niemiecki znak jakości RAL.

5 Pracuje lepiej niż "smarowany" Technika łożysk ślizgowych bez konserwacji WF jest czarodziejskim słowem. Technika: dodatkowy ślizgowy pierścień z tworzywa sztucznego na łożysku zapewnia długotrwałą pracę zawiasu, zachowując jego optymalne funkcjonowanie. Precyzyjna technika w spotkaniu z indywidualnym wzornictwem Konstruowanie nowoczesnych, wysokiej jakości drzwi: tak, jak wszystkie produkty firmy SIMONSWERK, również BAKA-zawiasy do drzwi wejściowych z drewna przekonują swoim "optycznym dopasowaniem". Obojętnie, nowoczesne, klasyczne czy rustykalne - dają się zawsze dostosować do indywidualnych gustów i oferują perfekcyjną, optyczną zgodność z okuciami drzwiowymi. Mogą Państwo wybierać wśród różnorodnych form główek i koszulek ozdobnych, które przykrywają cały zawias. Przy wymagającym wzornictwie drzwiowym, kładziemy szczególny nacisk na detale: Basic Soft Główka ozdobna ZK Nowość: BAKA protect 3D. Główki ozdobne koszulek występują w trzech wariantach: BASIC - z płaską, SOFT - z zaokrgloną lub ZK - z rustykalną glówką ozdobną. Do wyboru są różne wykończenia od polerowanych pozłacanych poprzez brązowane aż do malowanych proszkowo. Inne indywidualne wykończenia są dostępne na specjalne zamówienie. Koszulki ozdobne mogą być później (po wcześniejszym montażu zawiasów) po prostu założone na zawiasy. Od jaskrawo kolorowych do pozłacanych są one dostępne w różnorodnych wariantach wykończeniowych. Serwis przez całą dobę Zaliczamy tu obok szczegółowego doradztwa technicznego u klienta, również pomoc w procesach produkcyjnych u naszych klientów. Oferujemy im szablony, stosowane do okuwania różnych zawiasów. Wspieramy naszych klientów przeprowadzając również na miejscu wzorcowe okuwanie. Jeśli mają Państwo pytania, proszę przesłać do nas mail@simonswerk.de lub zadzwonić do nas! 5

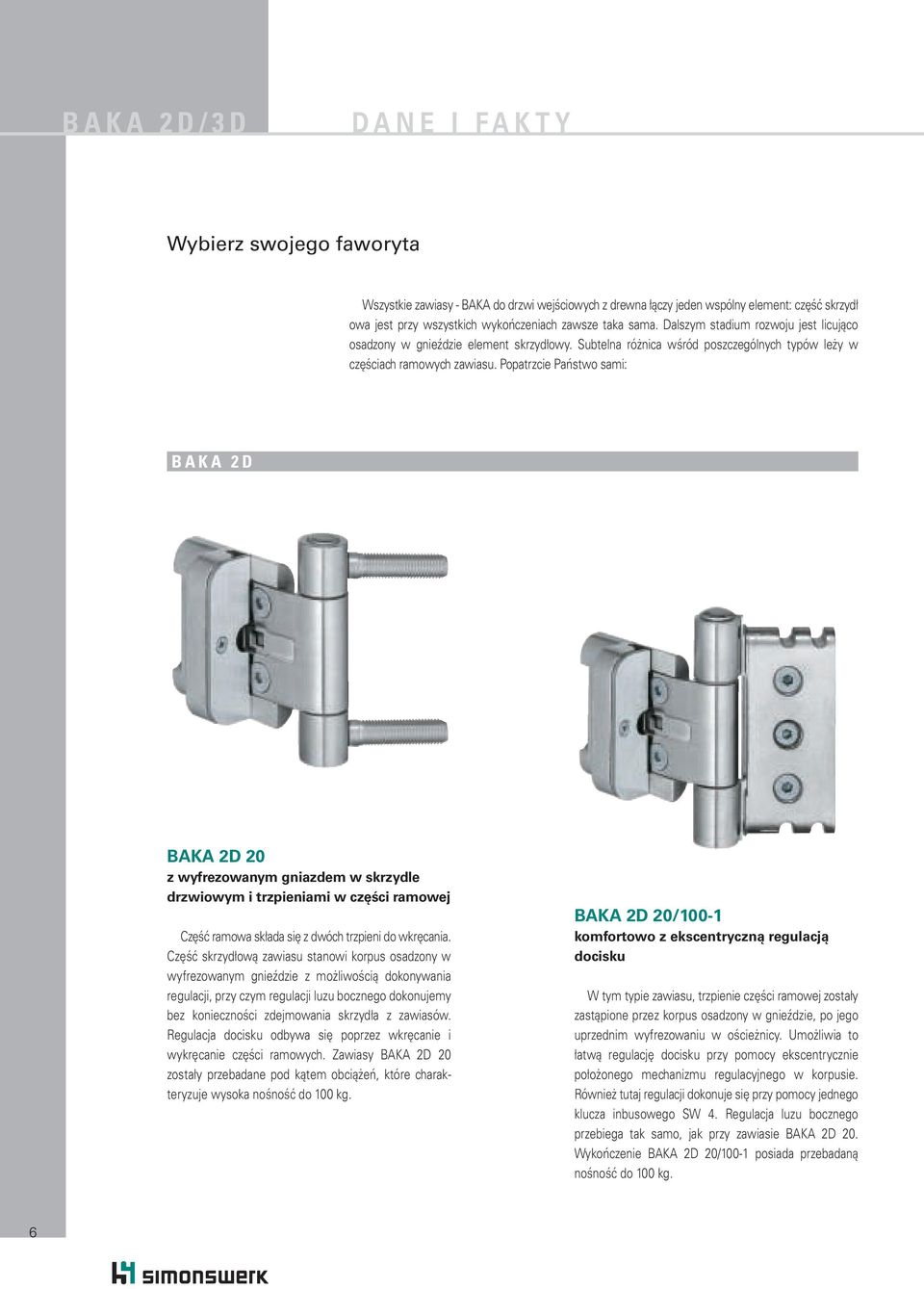

6 DANE I FAKTY Wybierz swojego faworyta Wszystkie zawiasy - BAKA do drzwi wejściowych z drewna łączy jeden wspólny element: część skrzydł owa jest przy wszystkich wykończeniach zawsze taka sama. Dalszym stadium rozwoju jest licująco osadzony w gnieździe element skrzydłowy. Subtelna różnica wśród poszczególnych typów leży w częściach ramowych zawiasu. Popatrzcie Państwo sami: BAKA 2D BAKA 2D z wyfrezowanym gniazdem w skrzydle drzwiowym i trzpieniami w części ramowej Część ramowa składa się z dwóch trzpieni do wkręcania. Część skrzydłową zawiasu stanowi korpus osadzony w wyfrezowanym gnieździe z możliwością dokonywania regulacji, przy czym regulacji luzu bocznego dokonujemy bez konieczności zdejmowania skrzydła z zawiasów. Regulacja docisku odbywa się poprzez wkręcanie i wykręcanie części ramowych. Zawiasy BAKA 2D zostały przebadane pod kątem obciążeń, które charakteryzuje wysoka nośność do 100 kg. BAKA 2D /100-1 komfortowo z ekscentryczną regulacją docisku W tym typie zawiasu, trzpienie części ramowej zostały zastąpione przez korpus osadzony w gnieździe, po jego uprzednim wyfrezowaniu w ościeżnicy. Umożliwia to łatwą regulację docisku przy pomocy ekscentrycznie położonego mechanizmu regulacyjnego w korpusie. Również tutaj regulacji dokonuje się przy pomocy jednego klucza inbusowego SW. Regulacja luzu bocznego przebiega tak samo, jak przy zawiasie BAKA 2D. Wykończenie BAKA 2D /100-1 posiada przebadaną nośność do 100 kg. 6

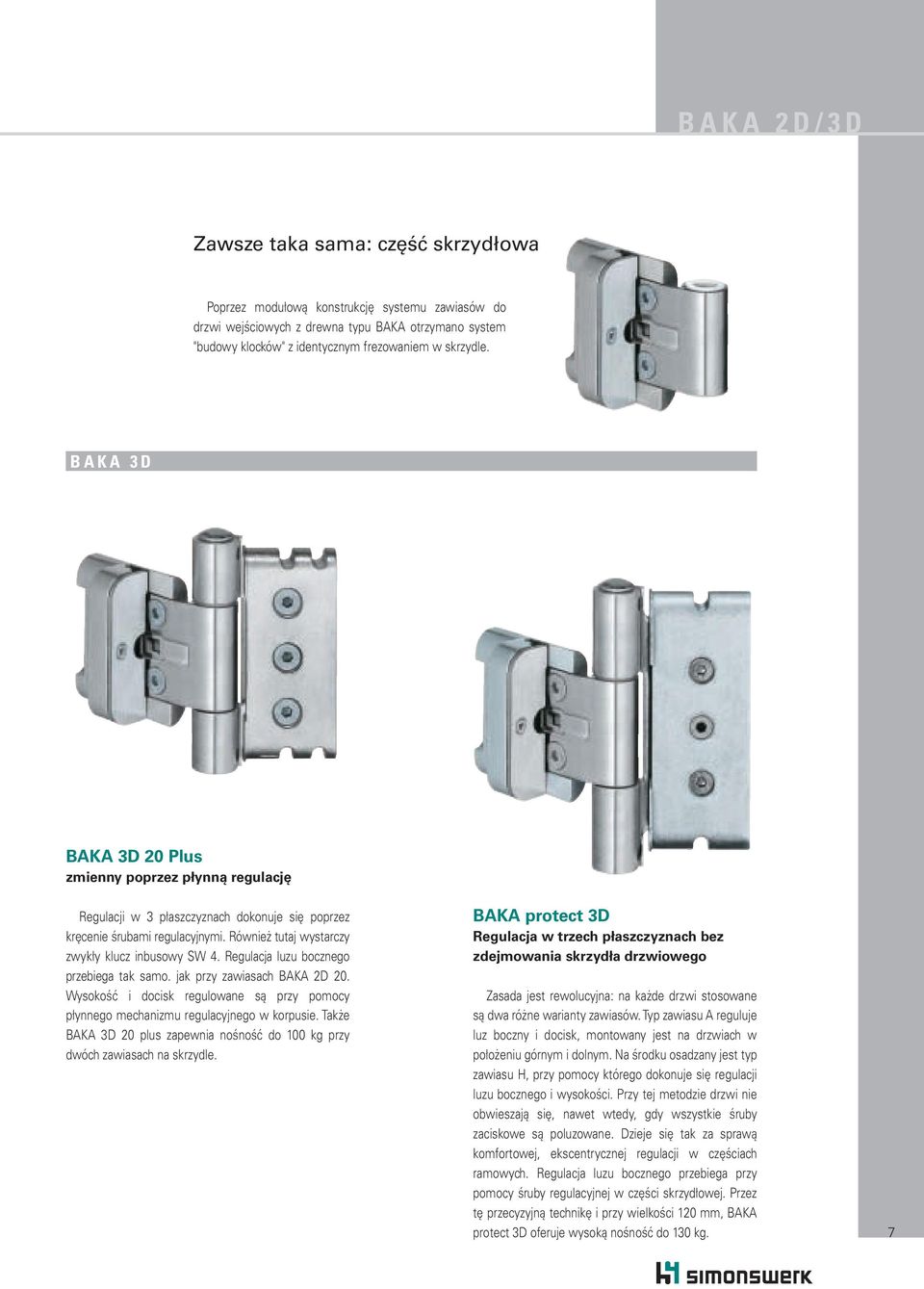

7 Zawsze taka sama: część skrzydłowa Poprzez modułową konstrukcję systemu zawiasów do drzwi wejściowych z drewna typu BAKA otrzymano system "budowy klocków" z identycznym frezowaniem w skrzydle. BAKA 3D BAKA 3D Plus zmienny poprzez płynną regulację Regulacji w 3 płaszczyznach dokonuje się poprzez kręcenie śrubami regulacyjnymi. Również tutaj wystarczy zwykły klucz inbusowy SW. Regulacja luzu bocznego przebiega tak samo. jak przy zawiasach BAKA 2D. Wysokość i docisk regulowane są przy pomocy płynnego mechanizmu regulacyjnego w korpusie. Także BAKA 3D plus zapewnia nośność do 100 kg przy dwóch zawiasach na skrzydle. BAKA protect 3D Regulacja w trzech płaszczyznach bez zdejmowania skrzydła drzwiowego Zasada jest rewolucyjna: na każde drzwi stosowane są dwa różne warianty zawiasów. Typ zawiasu A reguluje luz boczny i docisk, montowany jest na drzwiach w położeniu górnym i dolnym. Na środku osadzany jest typ zawiasu H, przy pomocy którego dokonuje się regulacji luzu bocznego i wysokości. Przy tej metodzie drzwi nie obwieszają się, nawet wtedy, gdy wszystkie śruby zaciskowe są poluzowane. Dzieje się tak za sprawą komfortowej, ekscentrycznej regulacji w częściach ramowych. Regulacja luzu bocznego przebiega przy pomocy śruby regulacyjnej w części skrzydłowej. Przez tę przecyzyjną technikę i przy wielkości 1 mm, BAKA protect 3D oferuje wysoką nośność do 130 kg. 7

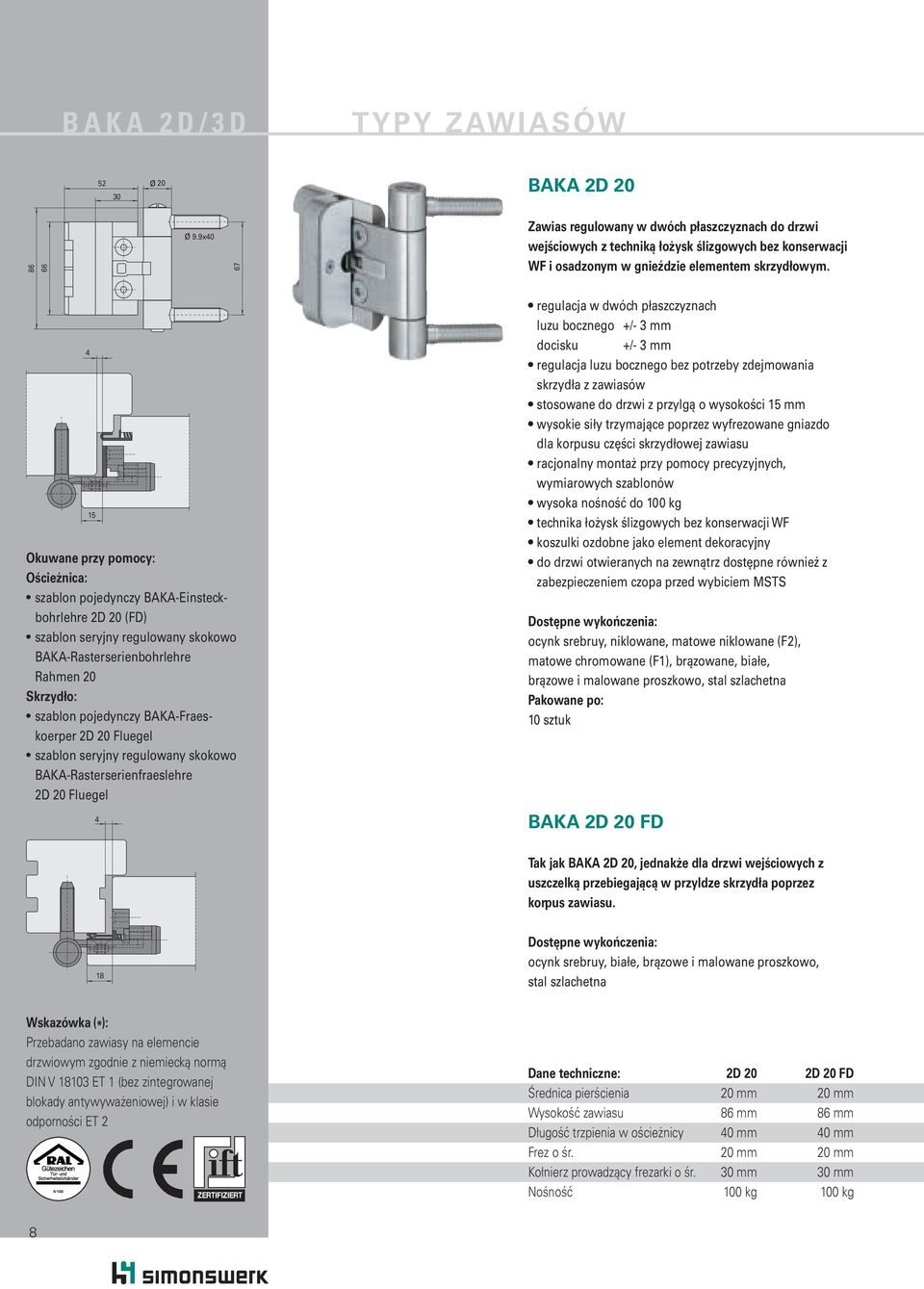

8 TYPY ZAWIASÓW BAKA 2D x0 67 Zawias regulowany w dwóch płaszczyznach do drzwi wejściowych z techniką łożysk ślizgowych bez konserwacji WF i osadzonym w gnieździe elementem skrzydłowym. 15 Okuwane przy pomocy: Ościeżnica: szablon pojedynczy BAKA-Einsteckbohrlehre 2D (FD) szablon seryjny regulowany skokowo BAKA-Rasterserienbohrlehre Rahmen Skrzydło: szablon pojedynczy BAKA-Fraeskoerper 2D Fluegel szablon seryjny regulowany skokowo BAKA-Rasterserienfraeslehre 2D Fluegel regulacja w dwóch płaszczyznach luzu bocznego +/- 3 mm docisku +/- 3 mm regulacja luzu bocznego bez potrzeby zdejmowania skrzydła z zawiasów stosowane do drzwi z przylgą o wysokości 15 mm wysokie siły trzymające poprzez wyfrezowane gniazdo dla korpusu części skrzydłowej zawiasu racjonalny montaż przy pomocy precyzyjnych, wymiarowych szablonów wysoka nośność do 100 kg technika łożysk ślizgowych bez konserwacji WF koszulki ozdobne jako element dekoracyjny do drzwi otwieranych na zewnątrz dostępne również z zabezpieczeniem czopa przed wybiciem MSTS Dostępne wykończenia: ocynk srebruy, niklowane, matowe niklowane (F2), matowe chromowane (F1), brązowane, białe, brązowe i malowane proszkowo, stal szlachetna Pakowane po: 10 sztuk BAKA 2D FD Tak jak BAKA 2D, jednakże dla drzwi wejściowych z uszczelką przebiegającą w przyldze skrzydła poprzez korpus zawiasu. Dostępne wykończenia: ocynk srebruy, białe, brązowe i malowane proszkowo, stal szlachetna Wskazówka (*): Przebadano zawiasy na elemencie drzwiowym zgodnie z niemiecką normą DIN V 103 ET 1 (bez zintegrowanej blokady antywyważeniowej) i w klasie odporności ET 2 II/100 ZERTIFIZIERT Dane techniczne: Średnica pierścienia Wysokość zawiasu Długość trzpienia w ościeżnicy Frez o śr. Kołnierz prowadzący frezarki o śr. Nośność 2D mm 86 mm 0 mm mm 30 mm 100 kg 2D FD mm 86 mm 0 mm mm 30 mm 100 kg 8

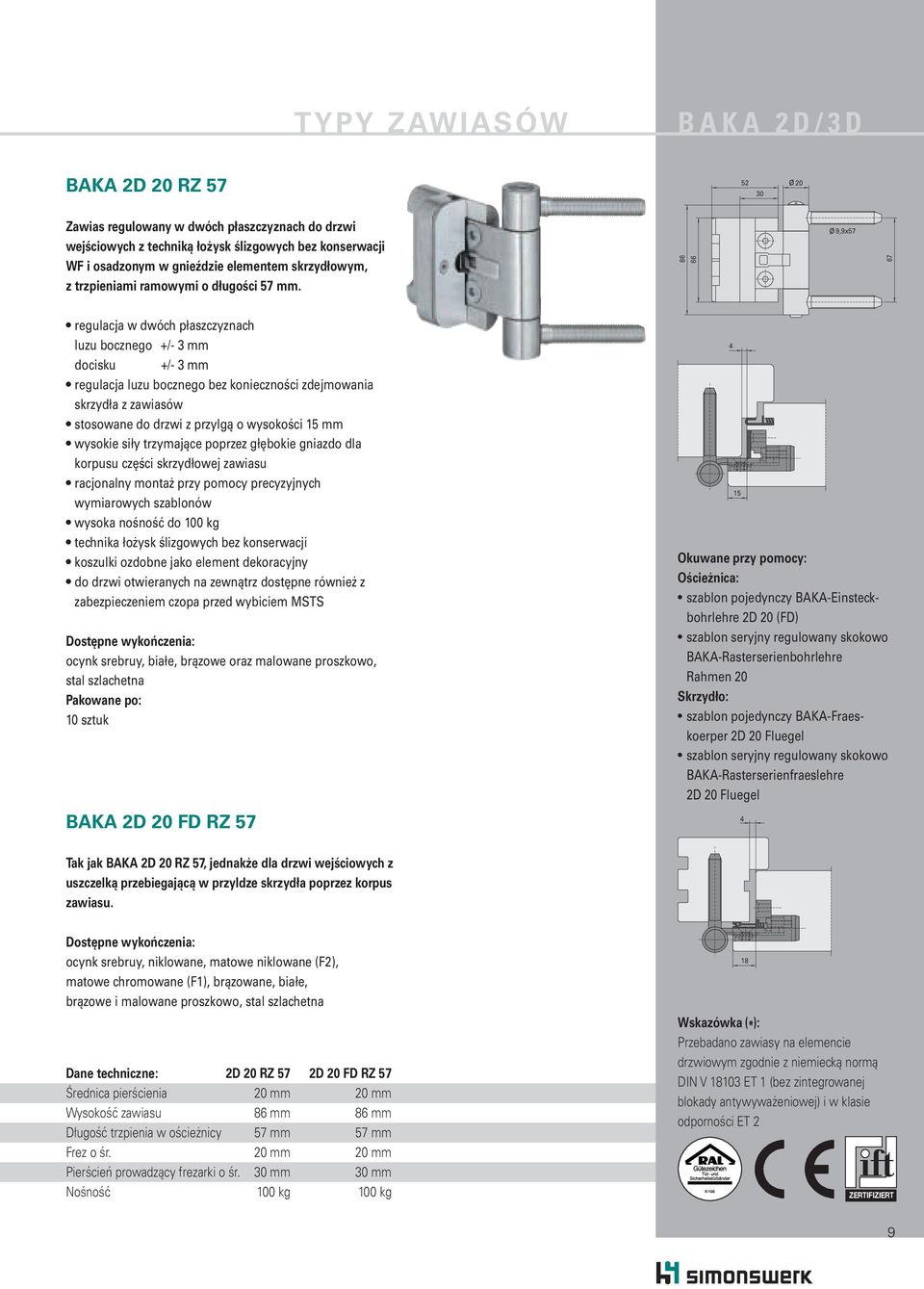

9 TYPY ZAWIASÓW BAKA 2D/3D BAKA 2D RZ Zawias regulowany w dwóch płaszczyznach do drzwi wejściowych z techniką łożysk ślizgowych bez konserwacji WF i osadzonym w gnieździe elementem skrzydłowym, z trzpieniami ramowymi o długości 57 mm ,9x57 67 regulacja w dwóch płaszczyznach luzu bocznego +/- 3 mm docisku +/- 3 mm regulacja luzu bocznego bez konieczności zdejmowania skrzydła z zawiasów stosowane do drzwi z przylgą o wysokości 15 mm wysokie siły trzymające poprzez głębokie gniazdo dla korpusu części skrzydłowej zawiasu racjonalny montaż przy pomocy precyzyjnych wymiarowych szablonów wysoka nośność do 100 kg technika łożysk ślizgowych bez konserwacji koszulki ozdobne jako element dekoracyjny do drzwi otwieranych na zewnątrz dostępne również z zabezpieczeniem czopa przed wybiciem MSTS Dostępne wykończenia: ocynk srebruy, białe, brązowe oraz malowane proszkowo, stal szlachetna Pakowane po: 10 sztuk BAKA 2D FD RZ Okuwane przy pomocy: Ościeżnica: szablon pojedynczy BAKA-Einsteckbohrlehre 2D (FD) szablon seryjny regulowany skokowo BAKA-Rasterserienbohrlehre Rahmen Skrzydło: szablon pojedynczy BAKA-Fraeskoerper 2D Fluegel szablon seryjny regulowany skokowo BAKA-Rasterserienfraeslehre 2D Fluegel Tak jak BAKA 2D RZ 57, jednakże dla drzwi wejściowych z uszczelką przebiegającą w przyldze skrzydła poprzez korpus zawiasu. Dostępne wykończenia: ocynk srebruy, niklowane, matowe niklowane (F2), matowe chromowane (F1), brązowane, białe, brązowe i malowane proszkowo, stal szlachetna Dane techniczne: Średnica pierścienia Wysokość zawiasu Długość trzpienia w ościeżnicy Frez o śr. Pierścień prowadzący frezarki o śr. Nośność 2D RZ 57 mm 86 mm 57 mm mm 30 mm 100 kg 2D FD RZ 57 mm 86 mm 57 mm mm 30 mm 100 kg Wskazówka (*): Przebadano zawiasy na elemencie drzwiowym zgodnie z niemiecką normą DIN V 103 ET 1 (bez zintegrowanej blokady antywyważeniowej) i w klasie odporności ET 2 II/100 ZERTIFIZIERT 9

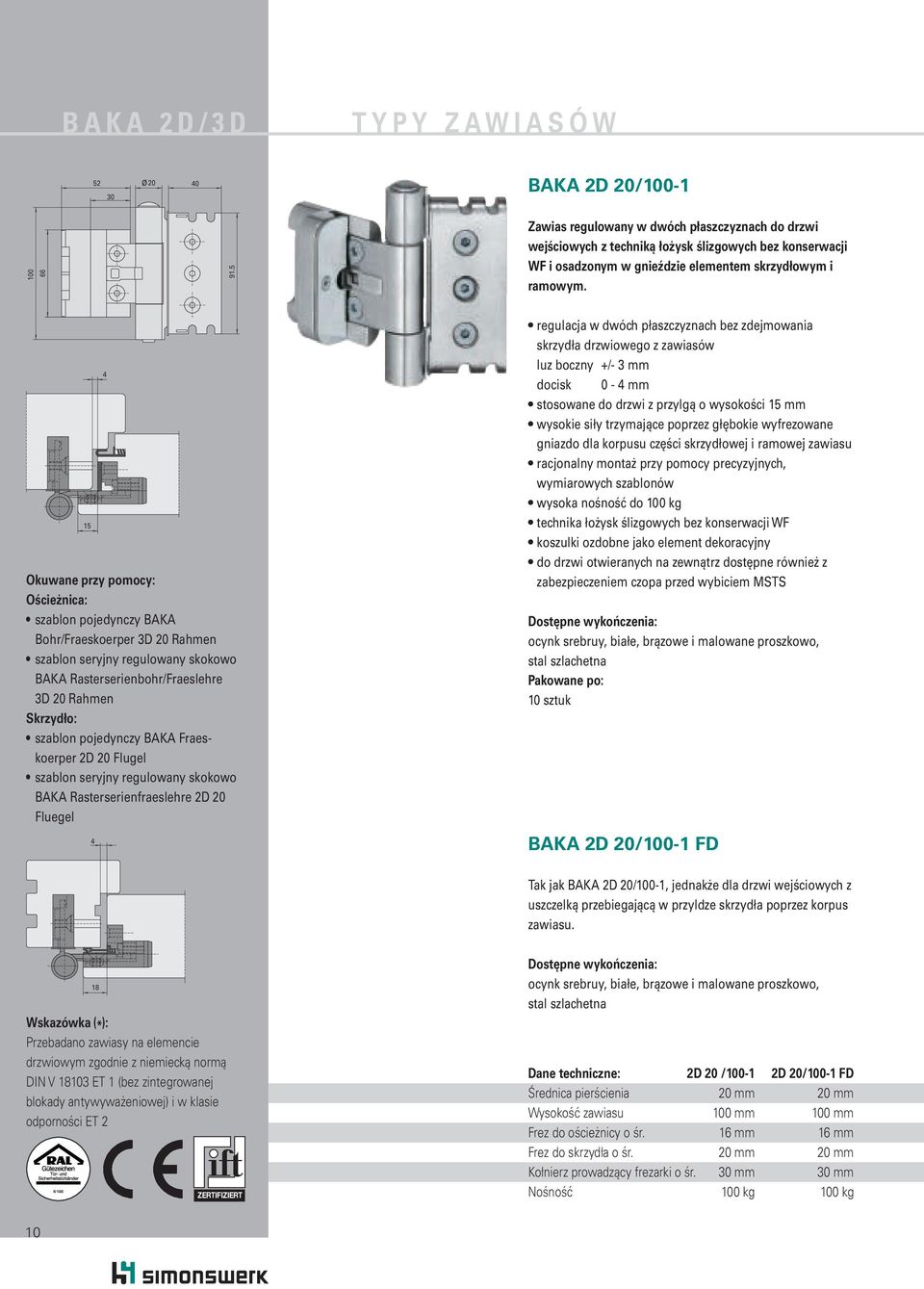

10 TYPY ZAWIASÓW BAKA 2D / Zawias regulowany w dwóch płaszczyznach do drzwi wejściowych z techniką łożysk ślizgowych bez konserwacji WF i osadzonym w gnieździe elementem skrzydłowym i ramowym. 15 Okuwane przy pomocy: Ościeżnica: szablon pojedynczy BAKA Bohr/Fraeskoerper 3D Rahmen szablon seryjny regulowany skokowo BAKA Rasterserienbohr/Fraeslehre 3D Rahmen Skrzydło: szablon pojedynczy BAKA Fraeskoerper 2D Flugel szablon seryjny regulowany skokowo BAKA Rasterserienfraeslehre 2D Fluegel regulacja w dwóch płaszczyznach bez zdejmowania skrzydła drzwiowego z zawiasów luz boczny +/- 3 mm docisk 0 - mm stosowane do drzwi z przylgą o wysokości 15 mm wysokie siły trzymające poprzez głębokie wyfrezowane gniazdo dla korpusu części skrzydłowej i ramowej zawiasu racjonalny montaż przy pomocy precyzyjnych, wymiarowych szablonów wysoka nośność do 100 kg technika łożysk ślizgowych bez konserwacji WF koszulki ozdobne jako element dekoracyjny do drzwi otwieranych na zewnątrz dostępne również z zabezpieczeniem czopa przed wybiciem MSTS Dostępne wykończenia: ocynk srebruy, białe, brązowe i malowane proszkowo, stal szlachetna Pakowane po: 10 sztuk BAKA 2D /100-1 FD Tak jak BAKA 2D /100-1, jednakże dla drzwi wejściowych z uszczelką przebiegającą w przyldze skrzydła poprzez korpus zawiasu. Wskazówka (*): Przebadano zawiasy na elemencie drzwiowym zgodnie z niemiecką normą DIN V 103 ET 1 (bez zintegrowanej blokady antywyważeniowej) i w klasie odporności ET 2 II/100 ZERTIFIZIERT Dostępne wykończenia: ocynk srebruy, białe, brązowe i malowane proszkowo, stal szlachetna Dane techniczne: Średnica pierścienia Wysokość zawiasu Frez do ościeżnicy o śr. Frez do skrzydła o śr. Kołnierz prowadzący frezarki o śr. Nośność 2D /100-1 mm 100 mm 16 mm mm 30 mm 100 kg 2D /100-1 FD mm 100 mm 16 mm mm 30 mm 100 kg 10

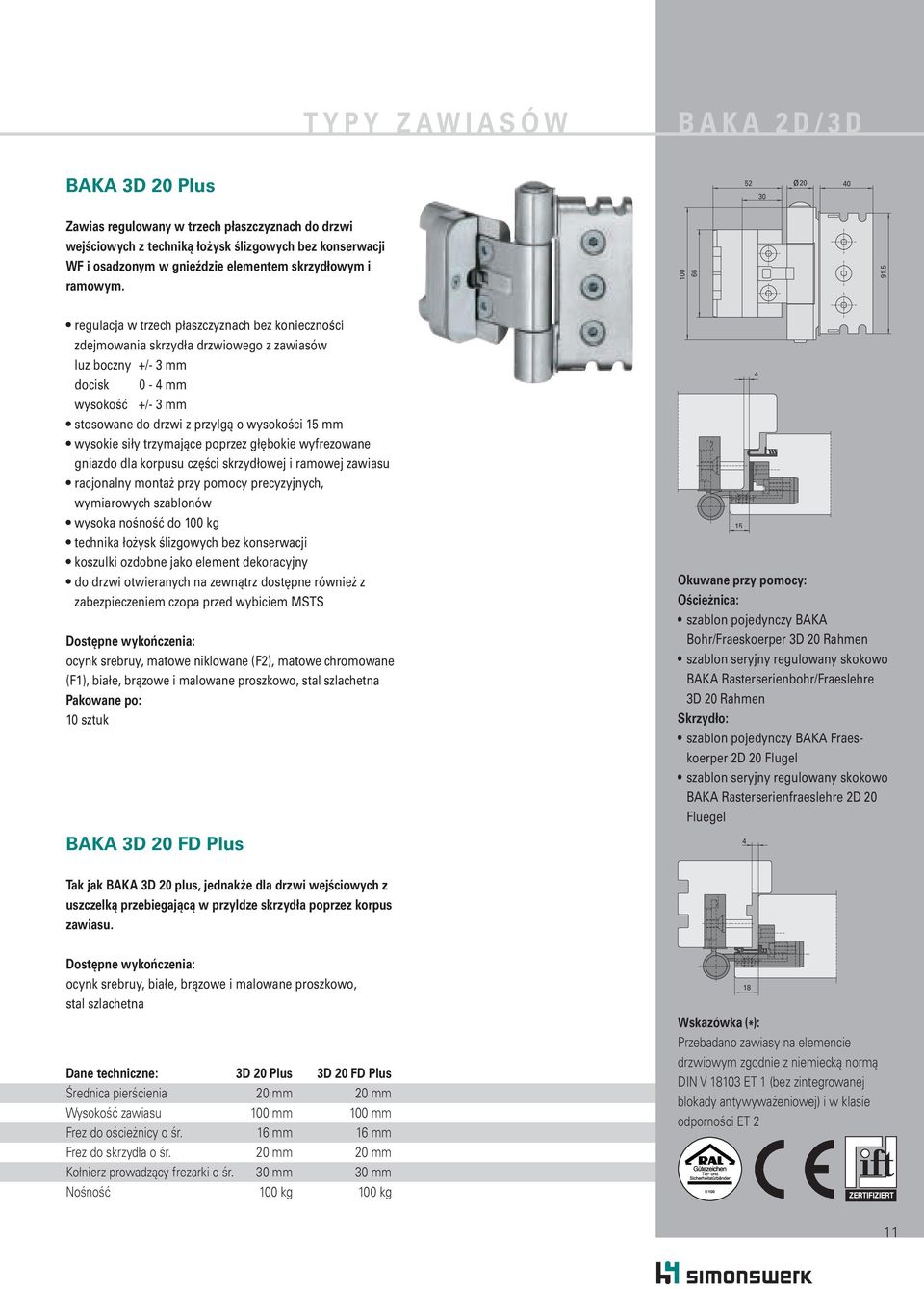

11 TYPY ZAWIASÓW BAKA 2D/3D BAKA 3D Plus Zawias regulowany w trzech płaszczyznach do drzwi wejściowych z techniką łożysk ślizgowych bez konserwacji WF i osadzonym w gnieździe elementem skrzydłowym i ramowym regulacja w trzech płaszczyznach bez konieczności zdejmowania skrzydła drzwiowego z zawiasów luz boczny +/- 3 mm docisk 0 - mm wysokość +/- 3 mm stosowane do drzwi z przylgą o wysokości 15 mm wysokie siły trzymające poprzez głębokie wyfrezowane gniazdo dla korpusu części skrzydłowej i ramowej zawiasu racjonalny montaż przy pomocy precyzyjnych, wymiarowych szablonów wysoka nośność do 100 kg technika łożysk ślizgowych bez konserwacji koszulki ozdobne jako element dekoracyjny do drzwi otwieranych na zewnątrz dostępne również z zabezpieczeniem czopa przed wybiciem MSTS Dostępne wykończenia: ocynk srebruy, matowe niklowane (F2), matowe chromowane (F1), białe, brązowe i malowane proszkowo, stal szlachetna Pakowane po: 10 sztuk BAKA 3D FD Plus 15 Okuwane przy pomocy: Ościeżnica: szablon pojedynczy BAKA Bohr/Fraeskoerper 3D Rahmen szablon seryjny regulowany skokowo BAKA Rasterserienbohr/Fraeslehre 3D Rahmen Skrzydło: szablon pojedynczy BAKA Fraeskoerper 2D Flugel szablon seryjny regulowany skokowo BAKA Rasterserienfraeslehre 2D Fluegel Tak jak BAKA 3D plus, jednakże dla drzwi wejściowych z uszczelką przebiegającą w przyldze skrzydła poprzez korpus zawiasu. Dostępne wykończenia: ocynk srebruy, białe, brązowe i malowane proszkowo, stal szlachetna Dane techniczne: 3D Plus Średnica pierścienia mm Wysokość zawiasu 100 mm Frez do ościeżnicy o śr. 16 mm Frez do skrzydła o śr. mm Kołnierz prowadzący frezarki o śr. 30 mm Nośność 100 kg 3D FD Plus mm 100 mm 16 mm mm 30 mm 100 kg Wskazówka (*): Przebadano zawiasy na elemencie drzwiowym zgodnie z niemiecką normą DIN V 103 ET 1 (bez zintegrowanej blokady antywyważeniowej) i w klasie odporności ET 2 II/100 ZERTIFIZIERT 11

12 TYPY ZAWIASÓW 2 BAKA protect 3D Innowacyjny system zawiasów z regulacją w 3 płaszczyznach do drzwi wejściowych z precyzyjną techniką opartą na zasadzie mimośrodu i techniką łożysk ślizgowych bez konserwacji WF Okuwane przy pomocy szablonów: Oscieżnica: szablon BAKA-Bohr/Fraeskoerper protect Rahmen szablon seryjny BAKA Rasterserienbohr/Fraeslehre protect Rahmen Skrzydło: szablon BAKA Fraeskoerper 2D Fluegel szablon seryjny BAKA Rasterserienfraeslehre 2D Flugel.5 System, składający się z 3 zawiasów: 1 zawias (środkowy) regulacja wysokości 2 zawiasy (u góry i na dole) regulacja luzu bocznego i docisku trójpłaszczyznowa regulacja luz boczny +/- 3 mm docisk 0 - mm wysokoś +/- 3 mm dogodne możliwości regulacji bez konieczności zdejmowania skrzydła drzwiowego lub podkładania klinów pod drzwi przebadany zgodnie z normą niemiecką DIN V EN V 1627 ff. wysokie siły trzymające poprzez wyfrezowane gniazdo dla korpusu części skrzydłowej i ramowej zawiasu racjonalny montaż przy pomocy precyzyjnych, wymiarowych szablonów wysoka nośność do 130 kg technika łożysk ślizgowych bez konserwacji WF koszulki ozdobne jako element dekoracyjny do drzwi otwieranych na zewnątrz dostępne również z zabezpieczeniem czopa przed wybiciem MSTS Dostępne wykończenia: ocynk srebruy, matowe niklowane (F2), białe, brązowe i inne malowane proszkowo, stal szlachetna Pakowane: w kompletach (po 3 zawiasy) BAKA protect 3D FD Tak jak BAKA protect 3D, jednakże dla drzwi wejściowych z uszczelką przebiegającą w przyldze skrzydła poprzez korpus zawiasu. Dostępne wykończenia: ocynk srebruy, białe, brązowe i inne malowane proszkowo, stal szlachetna II/100 ZERTIFIZIERT Dane techniczne: Średnica pierścienia Wysokość zawiasu Frez do ościeżnicy o śr. Frez do skrzydła o śr. Kołnierz prowadzący frezarki o śr. Nośność protect 3D mm 1 mm mm mm 30 mm 130 kg protect 3D FD mm 1 mm mm mm 30 mm 130 kg 12

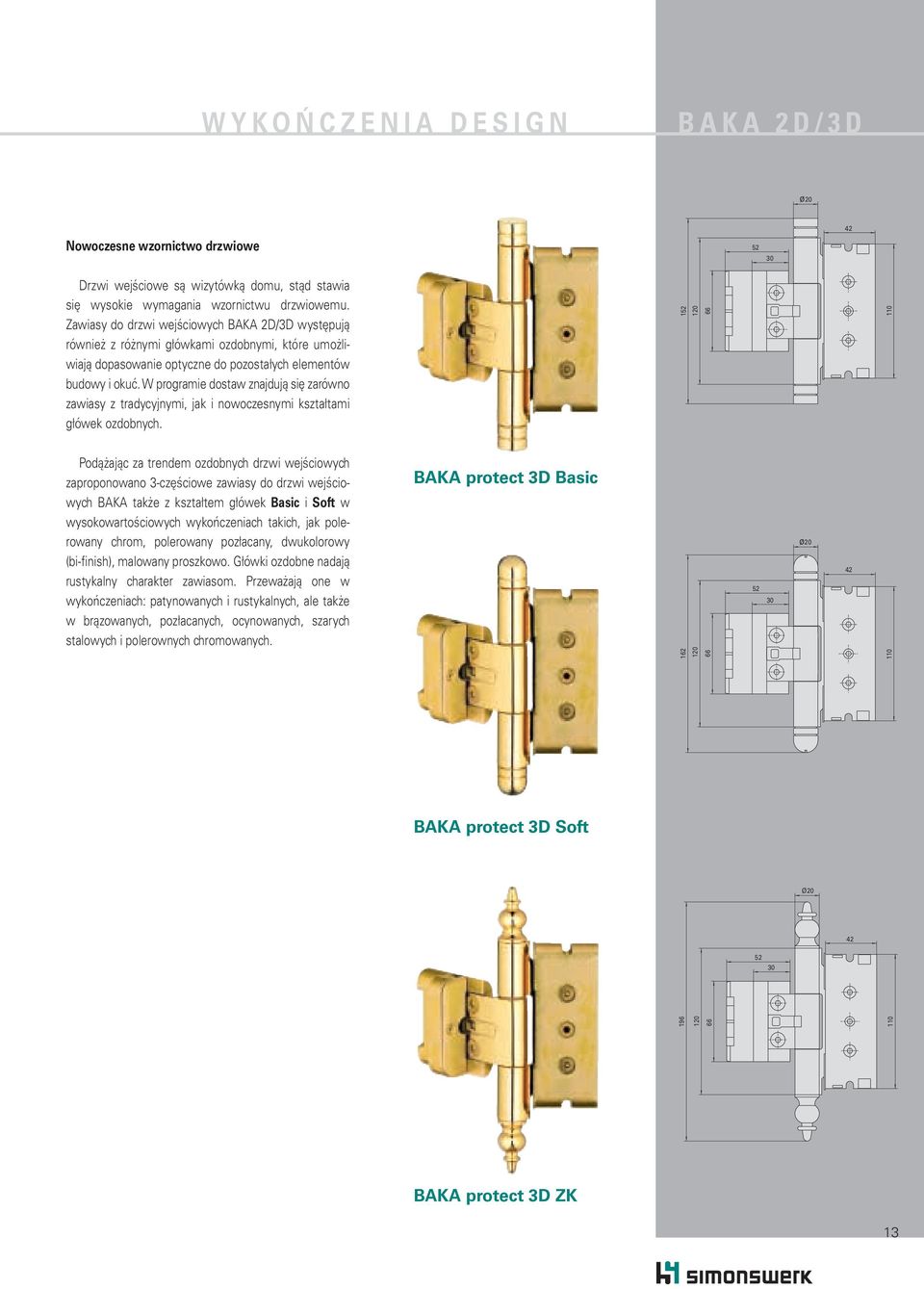

13 WYKOŃCZENIA DESIGN BAKA 2D/3D Nowoczesne wzornictwo drzwiowe Drzwi wejściowe są wizytówką domu, stąd stawia się wysokie wymagania wzornictwu drzwiowemu. Zawiasy do drzwi wejściowych BAKA 2D/3D występują również z różnymi główkami ozdobnymi, które umożliwiają dopasowanie optyczne do pozostałych elementów budowy i okuć. W programie dostaw znajdują się zarówno zawiasy z tradycyjnymi, jak i nowoczesnymi kształtami główek ozdobnych Podążając za trendem ozdobnych drzwi wejściowych zaproponowano 3-częściowe zawiasy do drzwi wejściowych BAKA także z kształtem główek Basic i Soft w wysokowartościowych wykończeniach takich, jak polerowany chrom, polerowany pozłacany, dwukolorowy (bi-finish), malowany proszkowo. Główki ozdobne nadają rustykalny charakter zawiasom. Przeważają one w wykończeniach: patynowanych i rustykalnych, ale także w brązowanych, pozłacanych, ocynowanych, szarych stalowych i polerownych chromowanych. BAKA protect 3D Basic BAKA protect 3D Soft Ø BAKA protect 3D ZK 13

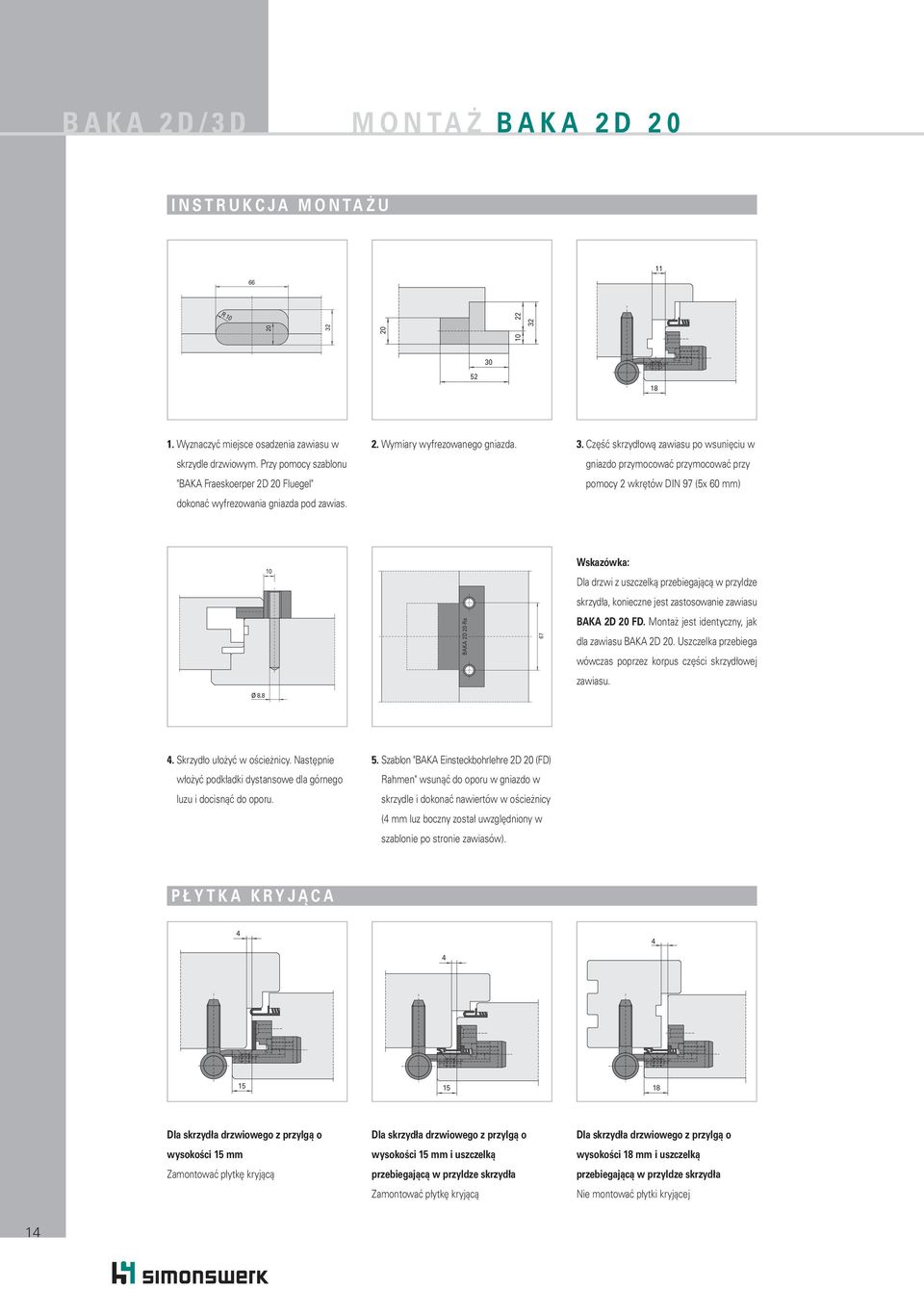

14 MONTAŻ BAKA 2D INSTRUKCJA MONTAŻU R Wyznaczyć miejsce osadzenia zawiasu w skrzydle drzwiowym. Przy pomocy szablonu "BAKA Fraeskoerper 2D Fluegel" dokonać wyfrezowania gniazda pod zawias. 2. Wymiary wyfrezowanego gniazda. 3. Część skrzydłową zawiasu po wsunięciu w gniazdo przymocować przymocować przy pomocy 2 wkrętów DIN 97 (5x 60 mm) 10 Wskazówka: Dla drzwi z uszczelką przebiegającą w przyldze skrzydła, konieczne jest zastosowanie zawiasu BAKA 2D -Ra 67 BAKA 2D FD. Montaż jest identyczny, jak dla zawiasu BAKA 2D. Uszczelka przebiega wówczas poprzez korpus części skrzydłowej zawiasu Skrzydło ułożyć w ościeżnicy. Następnie włożyć podkładki dystansowe dla górnego luzu i docisnąć do oporu. 5. Szablon "BAKA Einsteckbohrlehre 2D (FD) Rahmen" wsunąć do oporu w gniazdo w skrzydle i dokonać nawiertów w ościeżnicy ( mm luz boczny został uwzględniony w szablonie po stronie zawiasów). PŁYTKA KRYJĄCA Dla skrzydła drzwiowego z przylgą o wysokości 15 mm Zamontować płytkę kryjącą Dla skrzydła drzwiowego z przylgą o wysokości 15 mm i uszczelką przebiegającą w przyldze skrzydła Zamontować płytkę kryjącą Dla skrzydła drzwiowego z przylgą o wysokości mm i uszczelką przebiegającą w przyldze skrzydła Nie montować płytki kryjącej 1

15 REGULACJA BAKA 2D BAKA 2D/3D 1 REGULACJA LUZU BOCZNEGO 2 1 REGULACJA DOCISKU REGULACJA LUZU BOCZNEGO ODBLOKOWANIE CZOPA 1. Obie śruby zaciskowe części skrzydłowej zawiasu 1 lekko 1 1. Poluzować 1 śruby zaciskowe. poluzować. 2. Przesunąć płytkę zabezpieczającą 3 2. Dokonać ustawienia śruby regulacyjnej przy pomocy klucza w stronę skrzydła. inbusowego SW Dokręcić 1 śruby zaciskowe. Obrót w lewo - regulacja w stronę zamka (max. 3 mm). Wybić czop. Obrót w prawo - regulacja w stronę zawiasu (max. 3 mm) 3. Śruby zaciskowe części skrzydłowej 1 ponownie dokręcić. 3 REGULACJA DOCISKU 1. Skrzydło wyjąć z zawiasów. 2. Regulacji dokonuje poprzez wkręcanie lub wykręcanie części ramowej zawiasu. 3. Ponownie zawiesić skrzydło. 15

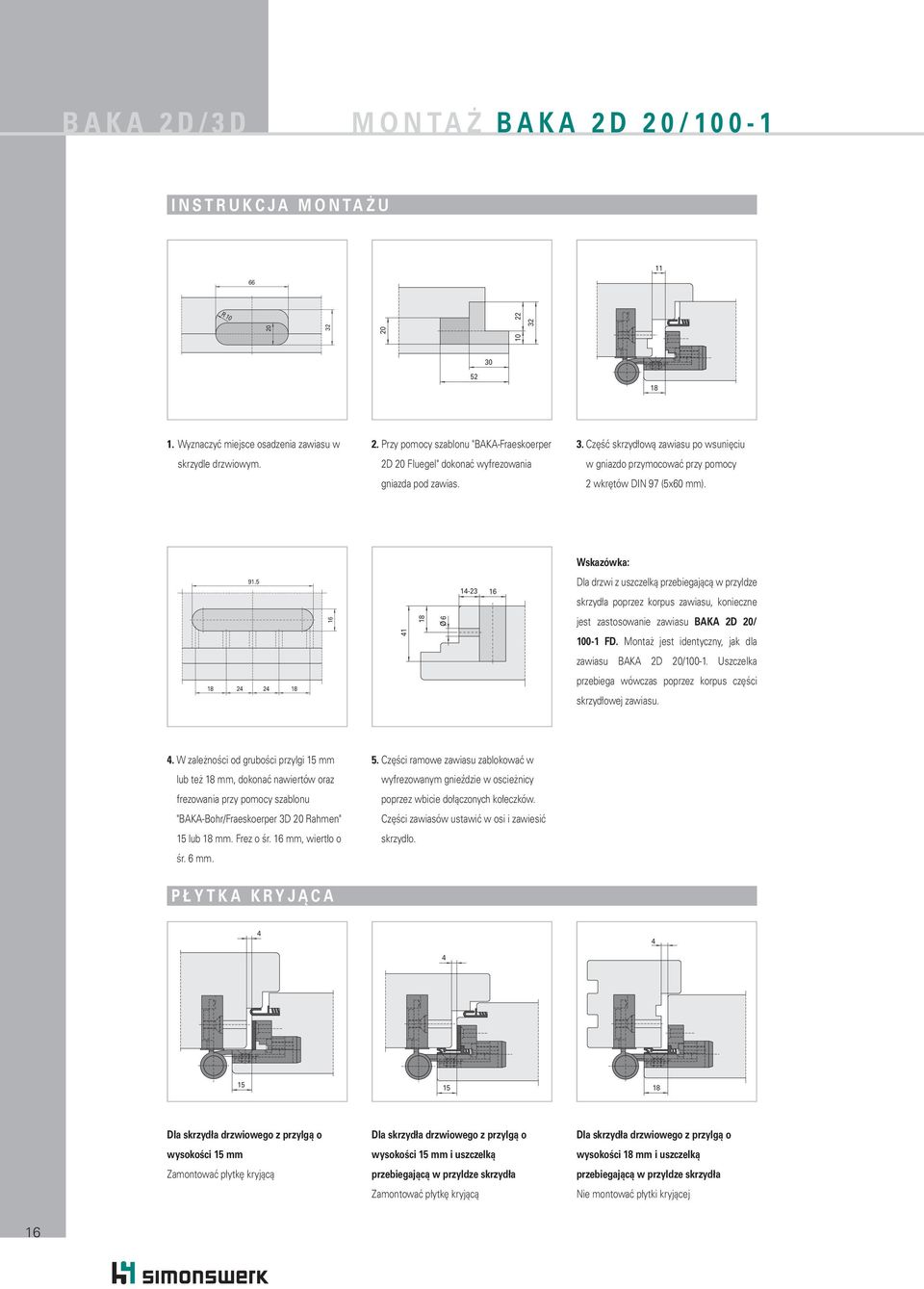

16 MONTAŻ BAKA 2D /100-1 INSTRUKCJA MONTAŻU R Wyznaczyć miejsce osadzenia zawiasu w skrzydle drzwiowym. 2. Przy pomocy szablonu "BAKA-Fraeskoerper 2D Fluegel" dokonać wyfrezowania gniazda pod zawias. 3. Część skrzydłową zawiasu po wsunięciu w gniazdo przymocować przy pomocy 2 wkrętów DIN 97 (5x60 mm). Wskazówka: Dla drzwi z uszczelką przebiegającą w przyldze skrzydła poprzez korpus zawiasu, konieczne 16 6 jest zastosowanie zawiasu BAKA 2D / FD. Montaż jest identyczny, jak dla zawiasu BAKA 2D / Uszczelka 2 2 przebiega wówczas poprzez korpus części skrzydłowej zawiasu.. W zależności od grubości przylgi 15 mm lub też mm, dokonać nawiertów oraz frezowania przy pomocy szablonu "BAKA-Bohr/Fraeskoerper 3D Rahmen" 15 lub mm. Frez o śr. 16 mm, wiertło o śr. 6 mm. 5. Części ramowe zawiasu zablokować w wyfrezowanym gnieździe w oscieżnicy poprzez wbicie dołączonych kołeczków. Części zawiasów ustawić w osi i zawiesić skrzydło. PŁYTKA KRYJĄCA Dla skrzydła drzwiowego z przylgą o wysokości 15 mm Zamontować płytkę kryjącą Dla skrzydła drzwiowego z przylgą o wysokości 15 mm i uszczelką przebiegającą w przyldze skrzydła Zamontować płytkę kryjącą Dla skrzydła drzwiowego z przylgą o wysokości mm i uszczelką przebiegającą w przyldze skrzydła Nie montować płytki kryjącej 16

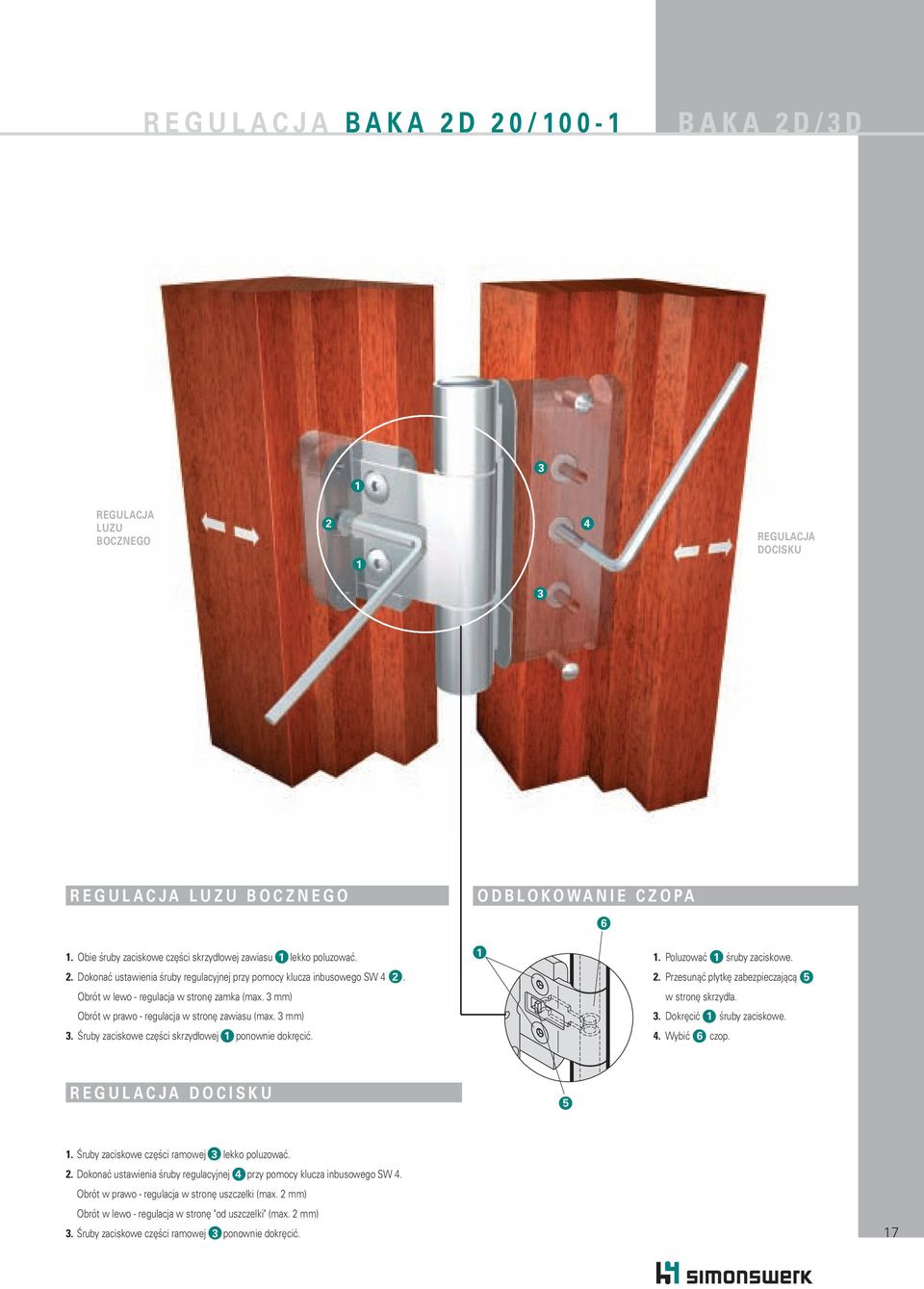

17 REGULACJA BAKA 2D /100-1 BAKA 2D/3D 1 3 REGULACJA LUZU BOCZNEGO 2 1 REGULACJA DOCISKU 3 REGULACJA LUZU BOCZNEGO ODBLOKOWANIE CZOPA 6 1. Obie śruby zaciskowe części skrzydłowej zawiasu 1 lekko poluzować Poluzować 1 śruby zaciskowe. 2. Dokonać ustawienia śruby regulacyjnej przy pomocy klucza inbusowego SW Przesunąć płytkę zabezpieczającą 5 Obrót w lewo - regulacja w stronę zamka (max. 3 mm) w stronę skrzydła. Obrót w prawo - regulacja w stronę zawiasu (max. 3 mm) 3. Dokręcić 1 śruby zaciskowe. 3. Śruby zaciskowe części skrzydłowej 1 ponownie dokręcić.. Wybić 6 czop. REGULACJA DOCISKU 5 1. Śruby zaciskowe części ramowej 3 lekko poluzować. 2. Dokonać ustawienia śruby regulacyjnej przy pomocy klucza inbusowego SW. Obrót w prawo - regulacja w stronę uszczelki (max. 2 mm) Obrót w lewo - regulacja w stronę "od uszczelki" (max. 2 mm) 3. Śruby zaciskowe części ramowej 3 ponownie dokręcić. 17

18 MONTAŻ BAKA 3D PLUS INSTRUKCJA MONTAŻU R Wyznaczyć miejsce osadzenia zawiasu w skrzydle drzwiowym. 2. Przy pomocy szablonu "BAKA-Fraeskoerper 2D Fluegel" dokonać wyfrezowania gniazda pod zawias. 3. Część skrzydłową zawiasu po wsunięciu w gniazdo przymocować przy pomocy 2 wkrętów DIN 97 (5x60 mm). Wskazówka: Dla drzwi z uszczelką przebiegającą w przyldze skrzydła poprzez korpus zawiasu konieczne 16 6 jest zastosowanie zawiasy BAKA 3D Plus 1 FD. Montaż jest identyczny, jak dla BAKA 3D plus. Uszczelka przebiega wówczas poprzez 2 2 korpus części skrzydłowej zawiasu.. W zależności od grubości przylgi 15 mm lub też mm, dokonać nawiertów i frezowania przy pomocy szablonu "BAKA-Bohr/Fraeskoerper 3D Rahmen" 15 albo mm. frez o śr. 16 mm, wiertło o śr. 6 mm. 5. Części ramowe zawiasu zablokować w wyfrezowanym gnieździe w ościeżnicy poprzez wbicie dołączonych kołeczków. Części zawiasów ustawić w osi i zawiesić skrzydło. PŁYTKA KRYJĄCA Dla skrzydła drzwiowego z przylgą o wysokości 15 mm Zamontować płytkę kryjącą Dla skrzydła drzwiowego z przylgą o wysokości 15 mm i uszczelką przebiegającą w przyldze skrzydła Zamontować płytkę kryjącą Dla skrzydła drzwiowego z przylgą o wysokości mm i uszczelką przebiegającą w przyldze skrzydła Nie montować płytki kryjącej

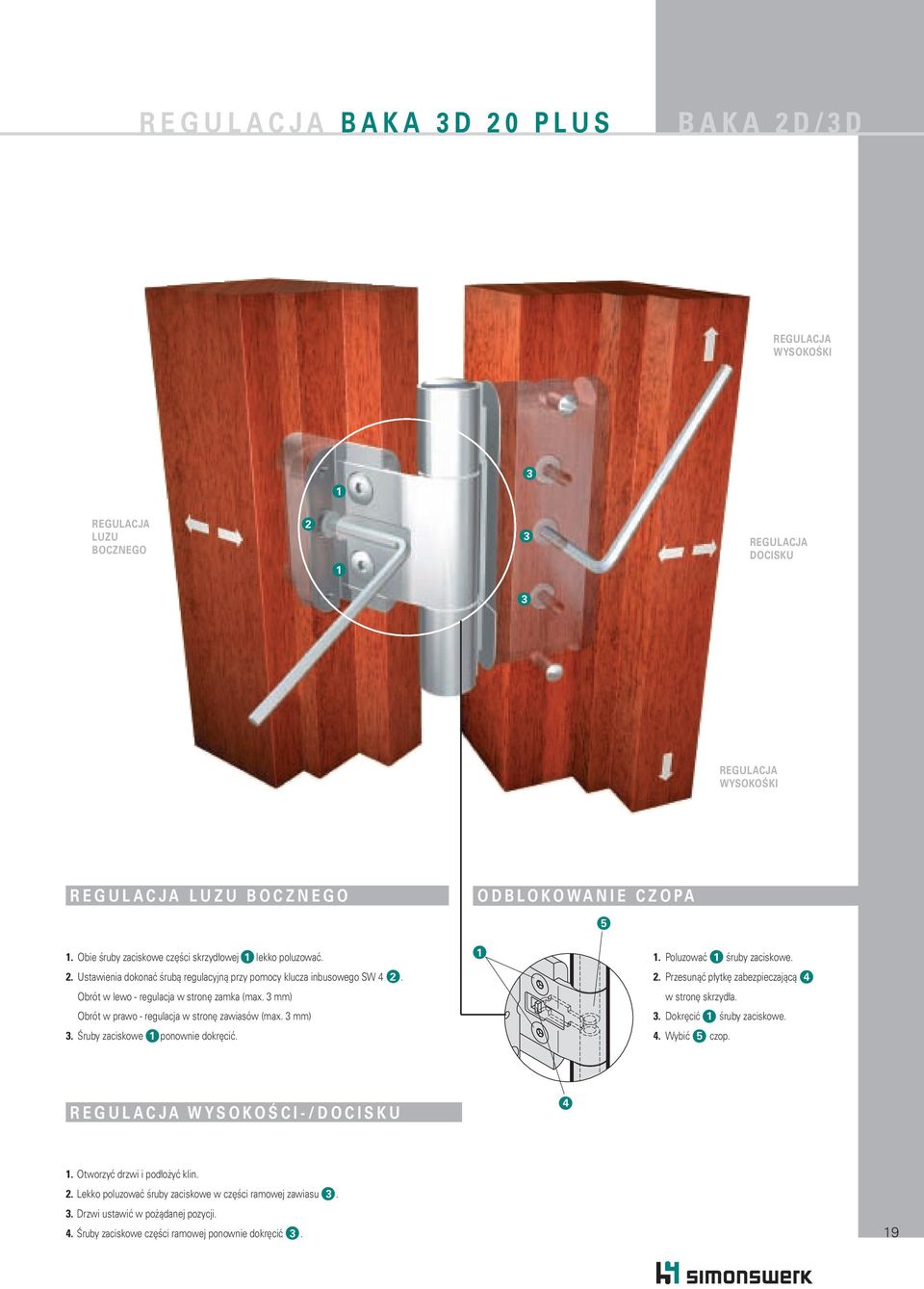

19 REGULACJA BAKA 3D PLUS BAKA 2D/3D REGULACJA WYSOKOŚKI 3 1 REGULACJA LUZU BOCZNEGO REGULACJA DOCISKU 3 REGULACJA WYSOKOŚKI REGULACJA LUZU BOCZNEGO ODBLOKOWANIE CZOPA 5 1. Obie śruby zaciskowe części skrzydłowej 1 lekko poluzować Poluzować 1 śruby zaciskowe. 2. Ustawienia dokonać śrubą regulacyjną przy pomocy klucza inbusowego SW Przesunąć płytkę zabezpieczającą Obrót w lewo - regulacja w stronę zamka (max. 3 mm) w stronę skrzydła. Obrót w prawo - regulacja w stronę zawiasów (max. 3 mm) 3. Dokręcić 1 śruby zaciskowe. 3. Śruby zaciskowe 1 ponownie dokręcić.. Wybić 5 czop. REGULACJA WYSOKOŚCI-/DOCISKU 1. Otworzyć drzwi i podłożyć klin. 2. Lekko poluzować śruby zaciskowe w części ramowej zawiasu Drzwi ustawić w pożądanej pozycji.. Śruby zaciskowe części ramowej ponownie dokręcić 3. 19

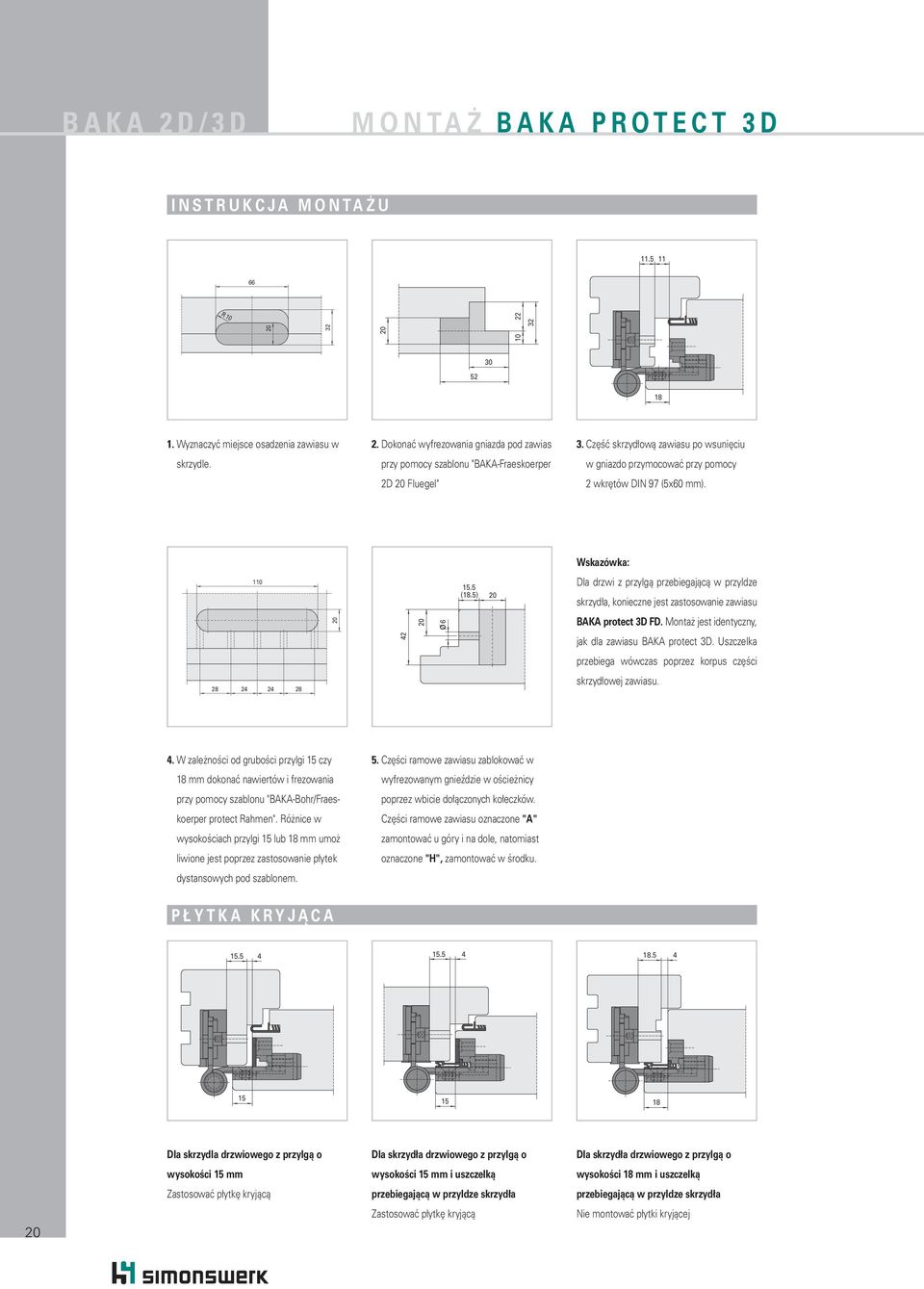

20 MONTAŻ BAKA PROTECT 3D INSTRUKCJA MONTAŻU R Wyznaczyć miejsce osadzenia zawiasu w skrzydle. 2. Dokonać wyfrezowania gniazda pod zawias przy pomocy szablonu "BAKA-Fraeskoerper 2D Fluegel" 3. Część skrzydłową zawiasu po wsunięciu w gniazdo przymocować przy pomocy 2 wkrętów DIN 97 (5x60 mm). Wskazówka: (.5) Dla drzwi z przylgą przebiegającą w przyldze skrzydła, konieczne jest zastosowanie zawiasu 6 BAKA protect 3D FD. Montaż jest identyczny, 2 jak dla zawiasu BAKA protect 3D. Uszczelka przebiega wówczas poprzez korpus części skrzydłowej zawiasu.. W zależności od grubości przylgi 15 czy mm dokonać nawiertów i frezowania przy pomocy szablonu "BAKA-Bohr/Fraeskoerper protect Rahmen". Różnice w wysokościach przylgi 15 lub mm umoż liwione jest poprzez zastosowanie płytek dystansowych pod szablonem. 5. Części ramowe zawiasu zablokować w wyfrezowanym gnieździe w ościeżnicy poprzez wbicie dołączonych kołeczków. Części ramowe zawiasu oznaczone "A" zamontować u góry i na dole, natomiast oznaczone "H", zamontować w środku. PŁYTKA KRYJĄCA Dla skrzydla drzwiowego z przylgą o Dla skrzydła drzwiowego z przylgą o Dla skrzydła drzwiowego z przylgą o wysokości 15 mm wysokości 15 mm i uszczelką wysokości mm i uszczelką Zastosować płytkę kryjącą przebiegającą w przyldze skrzydła przebiegającą w przyldze skrzydła Zastosować płytkę kryjącą Nie montować płytki kryjącej

21 REGULACJA BAKA PROTECT 3D BAKA 2D/3D BAKA protect 3D to system zawiasów do drzwi wejściowych z drewna, z których każdy pełni określona funkcję. Za pomocą korpusów zamontowanych u góry i na dole reguluje się luz boczny i docisk (A), podczas gdy zawias środkowy służy do regulacji wysokości (H) i luzu bocznego. REGULACJA LUZU BOCZNEGO ZAWIAS A REGULACJA WYSOKOŚKI ZAWIAS H ZAWIAS H ZAWIAS A 1 3 REGULACJA LUZU BOCZNEGO REGULACJA DOCISKU REGULACJA LUZU BOCZNEGO 3 1. Lekko poluzować 2 śruby zaciskowe w części skrzydłowej 1 we wszystkich zawiasach. 2. Ustawienia dokonać śrubą regulacyjną przy pomocy klucza inbusowego SW 2. Obrót w lewo - regulacja w stronę zamka (max. 3 mm). Obrót w prawo - regulacja w stronę zawiasów (max. 3 mm). ZAWIAS A 3. Śruby zaciskowe 1 ponownie dokręcić. REGULACJA WYSOKOŚCI ODBLOKOWANIE CZOPA 7 1. Śruby zaciskowe 3 we wszystkich częściach ramowych lekko poluzować. 2. Dzięki technice opartej na zasadzie mimośrodu, regulacji wysokości 1 1. Poluzować 1 śruby zaciskowe. dokonuje się środkowym zawiasem H przy pomocy klucza inbusowego SW w zakresie (max. 3 mm). 3. Śruby zaciskowe 3 wszystkich części ramowych ponownie dokręcić. 2. Przesunąć płytkę zabezpieczającą w stronę skrzydła. 3. Dokręcić 1 śruby zaciskowe. 6 REGULACJA DOCISKU ZAWIAS A. Wybić 7 czop. 1. Lekko poluzować śruby zaciskowe 3 w częściach ramowych zawiasów. 2. Dzięki technice opartej na zasadzie mimośrodu, regulacji docisku 6 dokonuje się w części ramowej zawiasami A 5, zamontowanymi u góry i na dole, przy pomocy klucza inbusowego SW w zakresie (max. mm) Śruby zaciskowe 3 wszystkich części ramowych ponownie dokręcić.

22 KOSZULKI OZDOBNE Ozdoba dla każdego zawiasu Zwiększenie atrakcyjności optycznej zawiasów uzyskujemy przez zastosowanie koszulek ozdobnych. 3-częściowe koszulki można szybko i bez problemu nałożyć. Optymalne rozwiązanie ozdobienia już wcześ niej zamontowanych zawiasów stanowią koszulki ozdobne z tworzywa sztucznego, które nakłada się zaciskając je po prostu na zawiasach. Koszulki ozdobne są dostępne we wszystkich możliwych kolorach i wykoń czeniach. Mosiężna Mosiężna Z tworzywa sztucznego Z tworzywa sztucznego Mosiężna Z tworzywa sztucznego KOSZULKI OZDOBNE Dostępne wykończenia nr 5 brązowana czarna - metalowa ocynowana patynowana mosiężna polerowana nr 6 brązowana matowaniklowana (F2), mosiężna polerowana nr 7 brązowana matowa-niklowana (F2), chromowana, matowachromowana (F1), pozłacana żółta, czerwona, czarna, biała,w kolorze czerwonego wina, kobaltowoniebieska nr 8 brązowana, matowa-niklowna (F2) chromowana matowa-chromowana (F1), pozłacana, żółta, czerwona, czarna, biała, brąz w kolorze czerwonego wina kobaltowoniebieska nr 9 brązowana czarna - metalowa patynowana ocynowana mosiężna polerowana BAKA 2D (FD) BAKA 2D / BAKA 3D plus (FD) BAKA protect 3D (FD) nr 10 brązowana matowa-niklowana (F2) chromowana matowa-chromowana (F1) pozłacana żółta, czerwona, czarna, biel, brązowana, w kolorze czerwonego wina, kobaltowoniebieska 22

23 KOSZULKI SZABLONY BAKA 2D/3D Wszystko dla szybkiego montażu Bezproblemowe funkcjonowanie zawiasu uwarunkowane jest prawidłowym i fachowym okuwaniem, stosowaniem odpowiednich narzędzi, szablonów do nawierceń, szablonów do frezowania i sprzętu. Zastosowanie systemu szablonów SIMONSWERK jest gwarantem precyzyjnego i racjonalnego okuwania. Natychmiast znalezione Istnieją wielorakie możliwości "okuwania" zawiasów do drzwi wejściowych BAKA. Zaczynając od prostych szablonów aż po szablony seryjne. W tabeli poniżej znajdą Państwo dokładne przyporządkowanie odpowiedniego narzędzia do danego typu zawiasu. Wszystkie załączone szablony i osprzęt dostępne są w magazynie SIMONSWERK. Przygotowujemy również szablony indywidualne dla nietypowych rozwiązań. Przy pytaniach związanych z techniką okuwania jesteśmy do Państwa dyspozycji. OD ZAWIASU DO SZABLONU Szablon BAKA - Fraeskoerper 2D Fluegel BAKA 2D BAKA 2D FD BAKA 2D RZ 57 BAKA 2D FD RZ 57 BAKA 2D /100-1 BAKA 2D /100-1 FD BAKA 3D Plus BAKA 3D FD Plus BAKA protect 3D BAKA protect 3D FD Strona 2 Szablon seryjny Rasterserienfraeslehre 2D Fluegel Strona 25 Szablon BAKA Einsteckbohrlehre 2D (FD) Rahmen Strona 26 Szablon seryjny BAKA Rasterserienbohrlehre Rahmen Strona 27 Szablon Bohr/Fraeskoerper 3D Rahmen Strona 28 Szablon seryjny Rasterserienbohr/Fraeslehre 3D Rahmen Strona 29 Szablon Bohr/Fraeskoerper protect Rahmen Strona 30 Szablon seryjny Rasterserienbohr/Fraeslehre protect Rahmen Strona 31 23

24 TECHNIKA OKUWANIA Pojedynczy szablon do skrzydła "Fraeskoerper BAKA 2D Fluegel" Przy pomocy tego szablonu mogą zostać dokonane frezowania gniazd dla części skrzydłowej niżej podanych zawiasów. 32 Do pełnego wyposażenia szablonu należą: 1 korpus do frezowania 1 szablon do frezowania BAKA 2D Fluegel /30 1 instrukcja okuwania Kolejność działań: 1. Korpus szablonu przymocować w miejscu przeznaczonym do osadzenia zawiasu, a następnie wyfrezować 1-szą część gniazda. 2. Po tym założyć płytkę szablonu i dokonać wyfrezowania 2-giej części gniazda. 3. Po wyfrezowaniu zdjąć szablon Frez: o śr. mm Pierścień prowadzący frezarki: o śr. 30 mm Wskazówka: Jako dodatkowe wyposażenie dostępne są szablony dla następujących połączeń: Fraesschablone 2D Fluegel 16/30 Fraesschablone 2D Fluegel 16/27 Fraesschablone 2D Fluegel /27 Stosowany do zawiasów: BAKA 2D BAKA 2D FD BAKA 2D RZ 57 BAKA 2D FD RZ 57 BAKA 2D /100-1 BAKA 2D /100-1 FD BAKA 3D Plus BAKA 3D FD Plus BAKA protect 3D BAKA protect 3D FD 2

25 TECHNIKA OKUWANIA BAKA 2D/3D Szablon seryjny regulowany skokowo do skrzydła "Rasterserienfraeslehre 2D Fluegel" Przy pomocy tego szablonu można drzwi wejściowe racjonalnie okuwać. Proste ustawienie szablonu, bez potrzeby dokonywania pomiarów, przy pomocy regulacji skokowej. Poprzez ograniczniki sztangowe szablon ten ma zastosowanie do prawych i lewych drzwi. 32 Do pełnego wyposażenia szablonu należą: 3 korpusy do frezowania 3 szablony do frezowania "Fraesschablonen 2D Fluegel /30" 1 szyna łącząca z regulacją skokową 2 ograniczniki 1 instrukcja okuwania Kolejność działań: 1. Ograniczniki można ustawić indywidualnie do prawego i lewego okuwania. 2. Szablon seryjny do frezowania "BAKA-Rasterserienfraeslehre 2D Fluegel" dostosować do szablonu ramowego "Rahmenlehre" 3. Szablon seryjny Rasterserienfraeslehre przymocować w miejscu przeznaczonym do osadzenia zawiasu, a następnie wyfrezować 1-sza część gniazda.. Po tym założyć płytkę szablonu i dokonać wyfrezowania 2-giej częśći gniazda. 5. Po wyfrezowaniu zdjąć szablon. Frez: o śr. mm Pierścień prowadzący frezarki: o śr. 30 mm Stosowany do zawiasów: BAKA 2D BAKA 2D FD BAKA 2D RZ 57 BAKA 2D FD RZ 57 BAKA 2D /100-1 BAKA 2D /100-1 FD BAKA 3D Plus BAKA 3D FD Plus BAKA protect 3D BAKA protect 3D FD Wskazówka: Jako dodatkowe wyposażenie dostępne są szablony dla następujących połączeń: Fraesschablone 2D Fluegel 16/30 Fraesschablone 2D Fluegel 16/27 Fraesschablone 2D Fluegel /27 25

26 TECHNIKA OKUWANIA 10 Pojedynczy szablon do ramy "Einsteckbohrlehre 2D (FD) Rahmen" Przy pomocy tego szablonu dokonywane są nawierty w ościeżnicy dla niżej podanych typów zawiasów. 8.8 Do pełnego wyposażenia szablonu należą: 1 korpus do nawiertów 1 wiertło o śr. 8,8 mm 1 pierścień blokujący wiertła 1 wkrętak do wiertarki dla wkręcania części zawiasu 1 instrukcja okuwania BAKA 2D -Ra 67 Kolejność działań: 1. Określić miejsce osadzenia zawiasu w skrzydle. Przy pomocy szablonu "BAKA-Fraeskoerper 2D Fluegel" dokonać wyfrezowania w skrzydle. 2. Skrzydło drzwiowe ułożyć w ościeżnicy. -milimetrowy luz boczny został uwzględniony w szablonie po stronie zawiasu. 3. Szablon BAKA-Einstecklehre 2D Rahmen wsunąć we wcześniej wyfrezowane gniazdo w skrzydle i dokonać nawierceń w ościeżnicy. Skrzydło zdjąć z ocieżnicy, a następnie wkręcić części ramowe zawiasu w ościeżnicę regulując docisk. Regulacja docisku odbywa się przez dokręcenie części ramowych, które należy ustawić zachowując linię prostą. Nałożyć skrzydło i zamontować czop.. Dla drzwi z uszczelką przebiegającą w przyldze skrzydła, należy zastosować szablon typu BAKA 2D FD. Montaż jest identyczny jak dla BAKA 2D. Stosowany do zawiasów: BAKA 2D BAKA 2D FD BAKA 2D RZ 57 BAKA 2D FD RZ 57 Przy zamawianiu szablonu podać typ zawiasu! 26

27 TECHNIKA OKUWANIA BAKA 2D/3D Szablon seryjny regulowany skokowo do ramy "Rasterserienbohrlehre Rahmen " Przy pomocy tego szablonu mogą być dokonywane oddzielne nawierty w ościeżnicy do drzwi wejściowych. Do pełnego wyposażenia szablonu należą: 3 korpusy do nawiertów 1 szyna łącząca z regulacją skokową 2 ograniczniki sztangowe 1 wiertło o sr. 8,8 mm 1 pierscień blokujący wiertło 1 wkrętak do wiertarki 1 instrukcja okuwania 25/28 Wiertło o śr. 8,8 mm Kolejność działań: 1. Ograniczniki można ustawić indywidualnie do prawego i lewego okuwania, służą do zahaczania falcu w ościeżnicy. 2. Szablon seryjny regulowany skokowo "Rasterserienbohrlehre" dostosować do szablonu skrzydłowego "Fluegellehre". 3. Szablon seryjny "Rasterserienbohrlehre" przymocować w miejscu przeznaczonym do osadzenia zawiasu. -milimetrowy luz boczny został uwzględniony w szablonie po stronie zawiasu.. Dokonać nawiertów, wiertłem o śr. 8,8 mm. 5. Części ramowe zawiasu wkręcić w ościeżnicę regulując docisk. Należy ustawić je zachowując linię prostą. 6. Nałożyć skrzydło i zamontować czop. Stosowany do zawiasów: BAKA 2D BAKA 2D FD BAKA 2D RZ 57 BAKA 2D FD RZ 57 Wskazówka: Pojedyncze korpusy do nawiertów do okuwania dalszych zawiasów są dostępne na życzenie. 27

28 TECHNIKA OKUWANIA Pojedynczy szablon do ramy "Bohr/Fraeskoerper 3D Rahmen" Przy pomocy tego szablonu dokonuje si piciu nawiertów w falcu i frezowania gniazda dla czści ramowej zawiasu. 16 /21 Do pełnego wyposażenia szablonu należą: 1 korpus do nawiertów i frezowań 1 wiertło o śr. 6,0 mm 1 pierścień blokujący wiertło 1 instrukcja okuwania Kolejność działań: 1. Określic miejsce osadzenia zawiasu. 2. Szablon "Bohr/Fraeskoerper" docisnąć ściskiem śrubowym. -milimetrowy luz boczny został uwzględniony w szablonie po stronie zawiasu. 3. Dokonać nawiertów w ościeżnicy wiertłem o śr. 6,0 mm.. Dokonać frezowania: Frezem o śr. 16 mm Pierścień prowadzący o śr. 30 mm 5. Włożyć część ramową zawiasu w wyfrezowane gniazdo i zablokować poprzez wbicie załączonych kołeczków. Wskazówka: Wysokość przylgi 15 mm: Szablon "BAKA Bohr/Fraeskoerper 3D Rahmen 15" Wysokość przylgi mm: Szablon "BAKA Bohr/ Fraeskoerper 3D Rahmen " Stosowany do zawiasów: BAKA 2D /100-1 BAKA 2D /100-1 FD BAKA 3D Plus BAKA 3D FD Plus 28

29 TECHNIKA OKUWANIA BAKA 2D/3D Szablon seryjny regulowany skokowo do ramy "Rasterserienbohr/Fraeslehre 3D Rahmen" Przy pomocy tego szablonu dokonuje się pięciu nawiertów w falcu i frezowania gniazda dla części ramowej zawiasu. Łatwe ustawienie szablonów bez potrzeby mierzenia, dzięki regulacji skokowej. 16 /21 Do pełnego wyposażenia szablonu należą: 3 korpusy do nawiertów i frezowań 1 szyna łącząca 2 ograniczniki sztangowe 1 wiertło o śr. 6,0 mm 1 pierścień blokujący wiertło 1 instrukcja okuwania Kolejność działań: 1. Dzięki ogranicznikom na szynie, szablon nadaje się do zastosowania dla drzwi lewych i prawych, które określają położenie szablonów przez osadzenie w falcu. 2. Położenie szablonu seryjnego "Rasterserienbohr/Fraeslehre 3D Rahmen" dopasować do położenia szablonu do frezowania skrzydła. 3. Ułożyć szablon seryjny "Rasterserienbohr/Fraeslehre" i docisnąć ściskiem śrubowym. -milimetrowy luz boczny został uwzględniony w szablonie po stronie zawiasów.. Dokonać nawiertów w ościeżnicy (wiertło o śr. 6,0 mm) 5. Dokonać wyfrezowania: Frez o śr. 16 mm Pierścień prowadzący o śr. 30 mm 6. Wsunąć część ramową w wyfrezowane gniazdo i zablokować poprzez wbicie załączonych kołeczków. Stosowany do zawiasów: BAKA 2D /100-1 BAKA 2D /100-1 FD BAKA 3D Plus BAKA 3D FD Plus Wskazówka: Dla przylgi o wysokości 15 mm: Szablon "BAKA Rasterserienbohr/Fraeslehre 3D Rahmen 15" Dla przylgi o wysokości mm: Szablon "BAKA Rasterserienbohr/Fraeslehre 3D Rahmen " 29

30 TECHNIKA OKUWANIA Płytka dystansowa Pojedynczy szablon do ramy "Bohr/Fraeskoerper protect Rahmen" 15.5/.5 Przy pomocy tego szablonu dokonuje się pięciu nawiertów w felcu i frezowania gniazda dla części ramowej zawiasu dla niżej podanych zawiasów. Do pełnego wyposażenia szablonu należą: 1 korpus do nawiertów i frezowań 1 szablon do frezowania "Fraesschablone protect Rahmen /30" 1 wiertło o śr. 6,0 mm 1 pierścień blokujący wiertło 1 instrukcja okuwania Kolejność działań: 1. Określić położenie zawiasu. 2. Szablon "Bohr-/Fraeskoerper" jest standardowo dostosowany do przylgi o wysokości 15 mm. Przy przyldze o wysokości mm należy zdjąć płytkę dystansową (patrz rys.). 3. Szablon "Bohr/Fraeskoerper" docisnąć ściskiem śrubowym. -milimetrowy luz boczny w szablonie został uwzględniony po stronie zawiasów.. Dokonać nawiertów w ościeżnicy (wiertło o śr. 6,0 mm). 5. Dokonać frezowania: Frez o śr. mm Pierścień prowadzący frezarki o śr. 30 mm 6. Włożyć część ramową zawiasu w wyfrezowane gniazdo i zablokować poprzez wbicie załączonych kołeczków. Wskazówka: Jako dodatkowe wyposażenie dostępne są też następujące możliwe kombinacje (frez/pierścień prowadzący) szablonów: Stosowany dla zawiasów: BAKA protect 3D BAKA protect 3D FD szablon "Fraesschablone protect Rahmen 16/30" szablon "Fraesschablone protect Rahmen 16/27" szablon "Fraesschablone protect Rahmen /27" 30

31 TECHNIKA OKUWANIA BAKA 2D/3D Szablon seryjny regulowany skokowo do ramy "Rasterserienbohr/Fraeslehre protect Rahmen" Płytka dystansowa Przy pomocy tego szablonu dokonuje się pięciu nawiertów w falcu i frezowania gniazda dla czści ramowej dla niżej podanych zawiasów. Proste ustawienie szablonu bez potrzeby dokonywania pomiarów przy pomocy regulacji skokowej. 15.5/.5 Do pełnego wyposażenia szablonu należą: 3 korpusy do nawiertów/frezowania 3 szablony do frezowania "Fraesschablonen protect Rahmen /30" 1 szyna łącząca z regulacją skokową 2 ograniczniki sztangowe 1 wiertło o śr.6,0 mm 1 pierścień blokujący wiertło 1 instrukcja okuwania Kolejność działań: 1. Ograniczniki można ustawić indywidualnie do prawego i lewego okuwania. 2. Szablon "Rasterserienbohr/Fraeslehre" jest standardowo dostosowany do przylgi o wysokości 15 mm. Przy przyldze o wysokości mm należy zdjąć płytkę dystansową. 3. Szablon seryjny "Rasterserienbohr/Fraeslehre" dostosować do szablonu skrzydłowego "Fluegelehre".. Szablon "Rasterserienbohr/Fraeslehre" przymocować w miejscu osadzenia zawiasu. -milimetrowy luz boczny został uwzględniony w szablonie po stronie zawiasu. 5. Dokonać nawiertów w ościeżnicy (wiertło o śr. 6,0 mm) 6. Dokonać frezowania: Frez o śr. mm Pierścień prowadzący frezarki o śr. 30 mm 7. Wsunąć część ramową w wyfrezowane gniazdo i zablokować poprzez wbicie załączonych kołeczków. Stosowany do zawiasów: BAKA protect 3D BAKA protect 3D FD Wskazówka: Jako dodatkowe wyposażenie dostępne są możliwe następujące kombinacje (frez/pierścień prowadzący) szablonów: szablon "Fraesschablone protect Rahmen 16/30" szablon "Fraesschablone protect Rahmen 16/27" szablon "Fraesschablone protect Rahmen /27" 31

32 0/05/3000 EDV-Nr.: Sprzedaż wyłącznie poprzez handel hurtowy SIMONSWERK POLSKA SP. Z O.O. UL. KORONKARSKA 7 / POZNAŃ Fon: 061 / Fax: 061 / Internet: biuro@simonswerk.pl
