VIESMANN. Instrukcja serwisowa VITOGAS 200-F. dla wykwalifikowanego personelu
|
|
- Zofia Maria Górska
- 4 lat temu
- Przeglądów:
Transkrypt

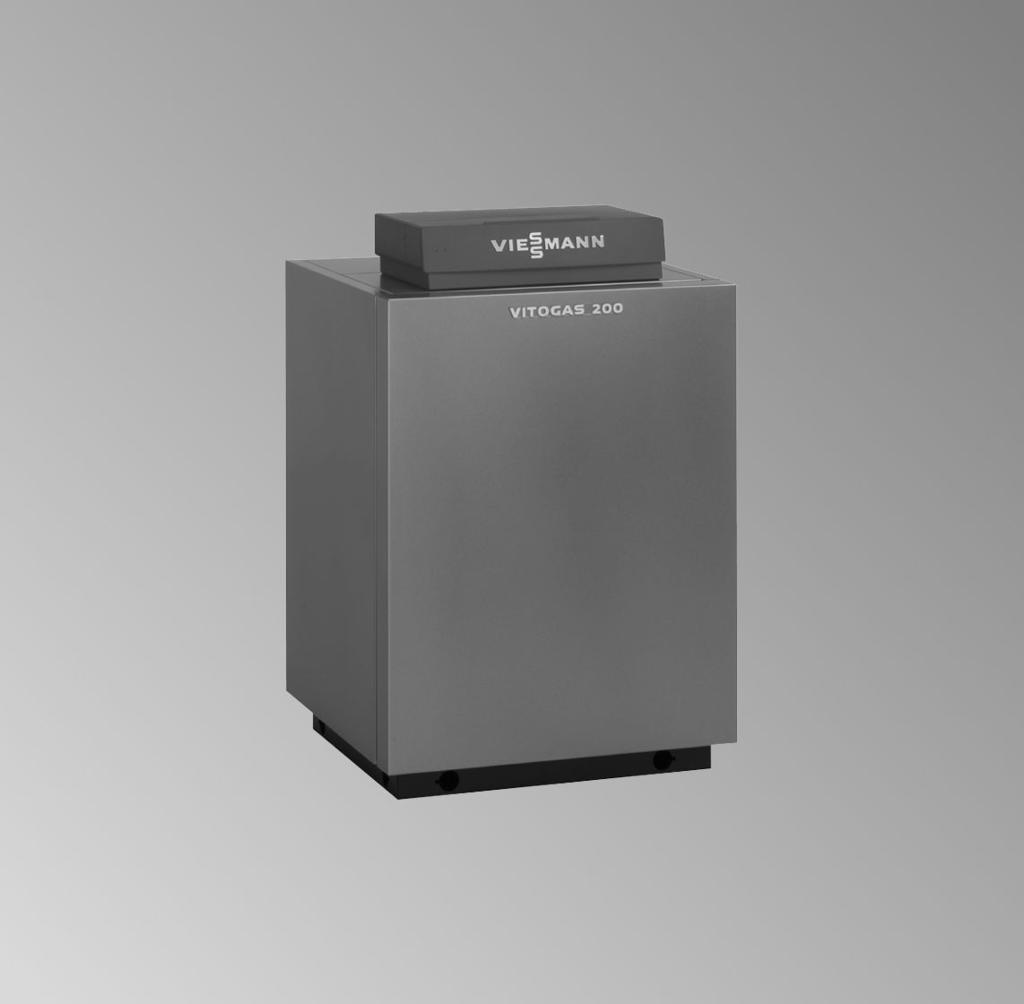

1 Instrukcja serwisowa dla wykwalifikowanego personelu VIESMANN Vitogas 200-F Typ GS2 Znamionowa moc cieplna 11 do 60 kw Gazowe kotły grzewcze Wersja na gaz ziemny i gaz płynny Wskazówki dotyczące ważności, patrz ostatnia strona VITOGAS 200-F 1/2011 Proszę zachować!
2 Wskazówki bezpieczeństwa Wskazówki bezpieczeństwa Prosimy o dokładne przestrzeganie wskazówek bezpieczeństwa w celu wykluczenia ryzyka utraty zdrowia oraz powstania szkód materialnych. Objaśnienia do wskazówek bezpieczeństwa Niebezpieczeństwo Ten znak ostrzega przed niebezpieczeństwem zranienia.! Uwaga Ten znak ostrzega przed stratami materialnymi i zanieczyszczeniem środowiska. Wskazówka Tekst oznaczony słowem Wskazówka zawiera dodatkowe informacje. Przeznaczenie Niniejsza instrukcja skierowana jest wyłącznie do wykwalifikowanego personelu. Prace przy instalacji gazowej może wykonywać wyłącznie instalator posiadający odpowiednie uprawnienia zakładu gazowniczego. Prace na podzespołach elektrycznych mogą być wykonywane tylko przez wykwalifikowany personel. Pierwsze uruchomienie powinien przeprowadzić sprzedawca urządzenia lub wyznaczona przez niego osoba posiadająca odpowiednie uprawnienia. Przepisy przepisów bezpieczeństwa i higieny pracy, ustawowych przepisów o ochronie środowiska, przepisów zrzeszeń zawodowo-ubezpieczeniowych, stosownych przepisów bezpieczeństwa DIN, EN, DVGW, TRGI, TRF i VDE Jeżeli występuje zapach gazu Niebezpieczeństwo Ulatniający się gaz może spowodować eksplozję, a w jej następstwie ciężkie obrażenia. Nie palić! Nie dopuszczać do powstania otwartego ognia i tworzenia się iskier. Pod żadnym pozorem nie włączać ani nie wyłączać oświetlenia i urządzeń elektrycznych. Zamknąć zawór odcinający gaz. Otworzyć okna i drzwi. Ewakuować osoby z obszaru zagrożenia. Po opuszczeniu budynku zawiadomić zakład gazowniczy i energetyczny. Zasilanie prądowe budynku przerwać z bezpiecznego miejsca (z miejsca poza budynkiem). Podczas prac należy przestrzegać 2
3 Wskazówki bezpieczeństwa Wskazówki bezpieczeństwa (ciąg dalszy) Jeżeli występuje zapach spalin Niebezpieczeństwo Wdychanie spalin może powodować zatrucia zagrażające życiu i zdrowiu. Wyłączyć instalację grzewczą z eksploatacji. Przewietrzyć pomieszczenie kotłowni. Zamknąć drzwi prowadzące do pomieszczeń mieszkalnych. Prace przy instalacji Jeśli instalacja zasilana jest gazem, zamknąć zawór odcinający gaz i zabezpieczyć przed przypadkowym otwarciem. Odłączyć instalację od napięcia elektrycznego (np. za pomocą oddzielnego bezpiecznika lub wyłącznika głównego) i sprawdzić jego brak w obwodach. Zabezpieczyć instalację przed przypadkowym włączeniem. Uwaga! Wyładowania elektrostatyczne mogą doprowadzić do uszkodzenia podzespołów elektronicznych. Przed rozpoczęciem prac należy zetknąć uziemione obiekty, np. rury grzewcze i przewodzące wodę, w celu odprowadzenia naładowania statycznego. Prace naprawcze! Uwaga Naprawianie podzespołów spełniających funkcje zabezpieczające zagraża bezpieczeństwu eksploatacji instalacji. Uszkodzone części muszą być wymienione na oryginalne części firmy Viessmann. Elementy dodatkowe, części zamienne i szybkozużywalne Uwaga! Części zamienne i szybkozużywalne, które nie zostały sprawdzone wraz z instalacją, mogą zakłócić jej prawidłowe funkcjonowanie. Montaż nie dopuszczonych elementów oraz nieuzgodnione zmiany konstrukcyjne mogą obniżyć bezpieczeństwo pracy instalacji i spowodować ograniczenie praw gwarancyjnych. Stosować wyłącznie oryginalne części zamienne firmy Viessmann lub części przez tę firmę dopuszczone. 3
4 Spis treści Spis treści Pierwsze uruchomienie, przegląd, konserwacja Czynności robocze Pierwsze uruchomienie, przegląd i konserwacja... 5 Kolejne kroki w czynnościach roboczych... 7 Usuwanie usterek Diagnostyka Opis funkcjonowania Przebieg funkcji podczas uruchamiania Schematy Schemat przyłączy sterownika palnika Opróżnianie/zabezpieczenie przed zamarzaniem Wykazy części Protokoły Dane techniczne Poświadczenia Deklaracja zgodności Atest producenta zgodnie z 1-szym. Fed. Rozp. o Ochr. Atmosfery (RFN) Wykaz haseł
5 Pierwsze uruchomienie, przegląd, konserwacja Czynności robocze Pierwsze uruchomienie, przegląd i konserwacja Szczegółowe wskazówki dotyczące czynności roboczych znajdują się na podanych stronach Czynności robocze przy pierwszym uruchomieniu Czynności robocze podczas przeglądu technicznego Czynności robocze przy konserwacji Strona 1. Przygotowanie do uruchomienia Kontrola rodzaju gazu Zmiana rodzaju gazu (o ile to konieczne) Kontrola ciśnienia statycznego i ciśnienia na przyłączu Pomiar ciśnienia na dyszy Pomiar prądu jonizacji Pomiar ciśnienia tłoczenia Demontaż palnika Kontrola rur palnika Kontrola palnika zapłonowego Czyszczenie powierzchni grzewczych (w razie potrzeby) Montaż palnika Kontrola szczelności przyłączy po stronie wody 14. Kontrola urządzeń zabezpieczających 15. Kontrola mocowania przyłączy elektrycznych 16. Kontrola zewnętrznego zaworu bezpieczeństwa gazu płynnego (o ile jest w wyposażeniu) 17. Uruchamianie urządzenia 18. Kontrola szczelności przewodów gazowych pod ciśnieniem roboczym Kontrola funkcji zamykania zaworów w uniwersalnym regulatorze gazu 20. Pomiar parametrów spalin Sprawdzenie urządzenia kontrolnego spalin
6 Pierwsze uruchomienie, przegląd, konserwacja Czynności robocze Pierwsze uruchomienie, (ciąg dalszy) Czynności robocze przy pierwszym uruchomieniu Czynności robocze podczas przeglądu technicznego Czynności robocze przy konserwacji Strona 22. Przeszkolenie użytkownika instalacji
7 Kolejne kroki w czynnościach roboczych Przygotowanie do uruchomienia 1. Sprawdzić, czy otwór nawiewny kotłowni jest otwarty. 2. Sprawdzić ciśnienie wstępne przeponowego naczynia zbiorczego. Jeżeli ciśnienie wstępne przeponowego naczynia zbiorczego jest niższe niż statyczne ciśnienie w instalacji, należy dopełnić je azotem na tyle, aż ciśnienie wstępne będzie wyższe (0,1 do 0,2 bar) od statycznego ciśnienia instalacji. Kontrola rodzaju gazu Pierwsze uruchomienie, przegląd, konserwacja 3. Ewentualnie otworzyć zawory zwrotne klapowe. 4. Instalację grzewczą napełnić wodą i odpowietrzać do momentu, aż ciśnienie napełniania na manometrze będziea wyższe (0,1 do 0,2 bar) niż ciśnienie wstępne przeponowego naczynia zbiorczego. Minimalne ciśnienie w instalacji 0,8 bar, dop. ciśnienie robocze 3 bar. 5. Zawory zwrotne klapowe ustawić ponownie w pozycji roboczej. Wskazówka Fabrycznie kocioł jest przystosowany do eksploatacji na gaz ziemny E i może być eksploatowany w zakresie indeksu Wobbe'go 12,0 do 16,1 kwh/m 3 (43,2 do 58,0 MJ/m 3 ). 1. Zasięgnąć informacji w zakładzie gazowniczym lub u dostawcy gazu płynnego o rodzaju gazu i indeksie Wobbe'go i porównać z danymi na naklejce znajdującej się na palniku. 7
8 Pierwsze uruchomienie, przegląd, konserwacja Kolejne kroki w czynnościach roboczych (ciąg dalszy) 2. W przypadku niezgodności danych palnik należy dostosować do dostępnego rodzaju gazu zgodnie z danymi zakładu gazowniczego lub dostawcy gazu płynnego. 3. Zanotować rodzaj gazu w protokole na stronie 31. Instrukcja montażu zestawu adaptacyjnego Zakres indeksu Wobbe'go Gaz ziemny GZ50/G20 Gaz ziemny GZ41.5/G27 Gaz płynny P/ G31 kwh/m 3 12,0 do 16,1 10,0 do 13,1 21,4 do 22,5 MJ/m 3 43,2 do 58,0 36,0 do 47,2 76,9 do 81,0 Zmiana rodzaju gazu (o ile to konieczne) Instrukcja montażu zestawu adaptacyjnego Kontrola ciśnienia statycznego i ciśnienia na przyłączu Niebezpieczeństwo Emisja CO w wyniku nieprawidłowego ustawienia palnika może stanowić poważne zagrożenie dla zdrowia. Przed i po pracach przy urządzeniach gazowych należy przeprowadzić pomiar CO. Eksploatacja z gazem płynnym Przed pierwszym uruchomieniem/ wymianą zbiornik gazu płynnego należy dwa razy przepłukać. Zbiornik oraz przewód przyłączeniowy gazu należy po przepłukaniu dokładnie odpowietrzyć. A A Króciec pomiarowy 01. Zamknąć zawór odcinający gaz. 02. Poluzować, lecz nie wykręcać, śrubę w króćcu pomiarowym A uniwersalnego regulatora gazu i przyłączyć manometr. 03. Otworzyć zawór odcinający gaz. 8
9 Pierwsze uruchomienie, przegląd, konserwacja Kolejne kroki w czynnościach roboczych (ciąg dalszy) 04. Zmierzyć ciśnienie statyczne: gaz ziemny: maks. 25 mbar Gaz płynny: maks. 57,5 mbar Zanotować zmierzoną wartość w protokole. 05. Uruchomić kocioł grzewczy. Wskazówka Przy pierwszym uruchomieniu urządzenie może zgłaszać usterkę, ponieważ w przewodzie gazowym znajduje się powietrze. Po ok. 10 s można odblokować palnik. W tym celu włączyć i wyłączyć kocioł grzewczy na regulatorze (wyłącznik zasilania). 06. Zmierzyć ciśnienie na przyłączu (ciśnienie przepływu): Gaz ziemny: 17,4 do 25 mbar Gaz płynny: 42,5 do 57,5 mbar Zanotować zmierzoną wartość w protokole. 07. Przeprowadzić czynności opisane w tabeli. 08. Wyłączyć wyłącznik instalacji na regulatorze (następuje wyłączenie kotła grzewczego). 09. Zamknąć zawór odcinający gaz. 10. Zdjąć manometr i zamknąć króciec pomiarowy A używając śruby. 11. Otworzyć zawór odcinający gaz i sprawdzić szczelność króćca pomiarowego A. Niebezpieczeństwo Ulatnianie się gazu przez króciec pomiarowy A grozi wybuchem. Sprawdzić szczelność króćca pomiarowego A. Wskazówka Do pomiaru ciśnienia na przyłączu zastosować odpowiednie urządzenia pomiarowe o min. czułości 0,1 mbar. 9
10 Pierwsze uruchomienie, przegląd, konserwacja Kolejne kroki w czynnościach roboczych (ciąg dalszy) Ciśnienie na przyłączu (ciśnienie przepływu) dla gazu dla gazu dla gazu dla gazu ziemnego ziemnego ziemnego płynnego GZ50 / G20 GZ-35 GZ-41,5 P Poniżej 17 mbar 17 do 25 mbar Powyżej 25 mbar Poniżej 10 mbar 10 do 16 mbar Powyżej 16 mbar Poniżej 16 mbar 16 do 23 mbar Powyżej 23 mbar Poniżej 25 mbar 25 do 45 mbar Powyżej 45 mbar Czynności Nie uruchamiać; zawiadomić zakład gazowniczy lub dostawcę gazu płynnego. Uruchomić kocioł grzewczy. Przed instalacją podłączyć osobny regulator ciśnienia gazu i ustawić ciśnienie na 20 mbar dla gazu ziemnego lub 37 mbar dla gazu płynnego. Powiadomić zakład gazowniczy lub dostawcę gazu płynnego. Pomiar ciśnienia na dyszy A 2. Odkręcić, lecz nie wykręcać, śrubę w króćcu pomiarowyma i przyłączyć manometr. 3. Otworzyć zawór odcinający gaz. Uruchomić kocioł grzewczy. 4. Zmierzyć ciśnienie na dyszy. Przy odstępstwie od wartości podanej w tabeli na stronie 11, zdjąć kołpak ochronny B. Ciśnienie na dyszy nastawić przy pomocy śruby C. BD C 1. Zamknąć zawór odcinający gaz. Wskazówka Za pomocą śruby D fabrycznie ustawione jest obciążenie rozruchowe. Nie zmieniać ustawionej wartości. 5. Sprawdzić wartości nastawy i zanotować w protokole. 10
11 Pierwsze uruchomienie, przegląd, konserwacja Kolejne kroki w czynnościach roboczych (ciąg dalszy) 6. Nałożyć kołpak ochronny B. 7. Wyłączyć przy pomocy wyłącznika zasilania na regulatorze (następuje wyłączenie kotła grzewczego). 8. Zamknąć zawór odcinający gaz. Wskazówka Wartości dotyczące ciśnienia na dyszy podane w tabeli obowiązują w następujących warunkach otoczenia: Ciśnienie powietrza: 1013 mbar Temperatura: 15 C 9. Zdjąć manometr i zamknąć króciec pomiarowy A używając śruby. 10. Otworzyć zawór odcinający gaz, uruchomić urządzenie i sprawdzić szczelność króćca pomiarowego A. Niebezpieczeństwo Ulatnianie się gazu przez króciec pomiarowy A grozi wybuchem. Sprawdzić szczelność króćca pomiarowego A. Znamionowa moc cieplna Gaz ziemny GZ50/G20 Dysza gazu zapłonowego 26-2 Ciśnienie na dyszy przy ciśnieniu na przyłączu wynoszącym 20 mbar Oznaczenie dyszy Przesłona powietrza kw mbar 13,8 14,8 14,1 14,8 14,3 13,7 14,8 14,8 14,6 2,00 2,35 2,10 2,30 2,30 2,30 2,25 2,25 2,30 7 mm
12 Pierwsze uruchomienie, przegląd, konserwacja Kolejne kroki w czynnościach roboczych (ciąg dalszy) Znamionowa kw moc cieplna Gaz ziemny GZ41.5/G27 Dysza gazu zapłonowego 29-2 Ciśnienie na mbar 12,7 13,3 13,0 12,7 12,8 12,2 13,0 13,2 12,9 dyszy przy ciśnieniu na przyłączu wynoszącym 20 mbar Oznaczenie dyszy 2,25 2,60 2,35 2,60 2,60 2,60 2,60 2,60 2,70 Przesłona 7 mm powietrza Gaz płynny Dysza gazu zapłonowego 24 Ciśnienie na mbar 35,8 35,3 34,4 35,7 35,5 32,7 31,4 35,2 34,5 dyszy przy ciśnieniu na przyłączu wynoszącym 50 mbar Oznaczenie dyszy 1,25 1,45 1,35 1,45 1,45 1,45 1,45 1,40 1,40 Przesłona 7 mm powietrza Liczba rur palnika Indeks Wobbe'go patrz strona 8. 12
13 Pomiar prądu jonizacji Pierwsze uruchomienie, przegląd, konserwacja Kolejne kroki w czynnościach roboczych (ciąg dalszy) 3. Uruchomić kocioł grzewczy. 4. Pomiar prądu jonizacji Przy eksploatacji palnika zapłonowego: min. 1,0 µa Przy eksploatacji palnika głównego: min. 3,0 µa Zanotować zmierzoną wartość w protokole. D Gazowy automat palnikowy 1. Zdjąć przewód jonizacyjny C z elektrody jonizacyjnej E. 2. Urządzenie pomiarowe A przyłączyć w sposób przedstawiony na rysunku obok: Adapter wtykowy (76/4) B przyłączyć do przewodu jonizacyjnego C. Przewód adaptera (7 4/6) F przyłączyć do elektrody jonizacyjnej E. Wtyk urządzenia pomiarowego A włożyć do adaptera wtykowego B i przewodu adaptera F. 13
14 Pierwsze uruchomienie, przegląd, konserwacja Kolejne kroki w czynnościach roboczych (ciąg dalszy) Pomiar ciśnienia tłoczenia Zmierzyć ciśnienie tłoczenia w Pa za przerywaczem ciągu (100 Pa = 1 mbar) i zanotować jego wartość w protokole. Wskazówka Wymagane ciśnienie tłoczenia w kotle grzewczym: 3 Pa (0,03mbar). Ciśnienie tłoczenia w kominie nie może przekraczać 10Pa (0,1mbar). W razie potrzeby zamontować w kominie urządzenie dopływu dodatkowego powietrza (po uzgodnieniu z właściwym mistrzem kominiarskim). Demontaż palnika 1. Wyjąć złącze wtykowe palnika z gazowego automatu palnikowego A. 3. Poluzować śruby C i ostrożnie wyjąć palnik do przodu. 2. Poluzować złączkę na rurze przyłączeniowej gazu B. 14
15 Kontrola rur palnika Pierwsze uruchomienie, przegląd, konserwacja Kolejne kroki w czynnościach roboczych (ciąg dalszy) 1. Sprawdzić, czy otwory wylotowe gazu nie są uszkodzone. 2. Rury palnika przedmuchać sprężonym powietrzem. Kontrola palnika zapłonowego Sprawdzić elektrodę jonizacyjną A, palnik zapłonowy B i elektrodę zapłonową C pod kątem uszkodzeń. 2. Sprawdzić odległości elektrod. 15
16 Pierwsze uruchomienie, przegląd, konserwacja Kolejne kroki w czynnościach roboczych (ciąg dalszy) Czyszczenie powierzchni grzewczych (w razie potrzeby) A B C D E 1. Odkręcić blachowkręty A i zdjąć osłonę górną B. 2. Poluzować sprężyny mocujące i zdjąć matę termoizolacyjną C. 6. Usunąć pozostałości z dna. 7. Montaż odbywa się w odwrotnej kolejności. 3. Zdjąć przednią osłonę górną E wraz z regulatorem i zahaczyć z przodu. 4. Odkręcić pokrywę wyczystkową D. 5. Wyczyścić powierzchnie grzewcze korpusu kotła (przy zdemontowanym palniku) przy pomocy dostarczonej wraz z urządzeniem szczotki do czyszczenia.! Uwaga Środki czyszczące zawierające potas niszczą powierzchnie grzewcze. Stosować środki czyszczące nie zawierające potasu. 16
17 Montaż palnika Podczas montażu palnika należy założyć nowe uszczelki. Kontrola szczelności przewodów gazowych pod ciśnieniem roboczym Niebezpieczeństwo Ulatnianie się gazu grozi wybuchem. Sprawdzić szczelność wszystkich przyłączy przewodzących gaz. Pomiar parametrów spalin Pierwsze uruchomienie, przegląd, konserwacja Kolejne kroki w czynnościach roboczych (ciąg dalszy) Niebezpieczeństwo Emisja CO w wyniku nieprawidłowego ustawienia palnika może stanowić poważne zagrożenie dla zdrowia. Przed i po pracach przy urządzeniach gazowych należy przeprowadzić pomiar CO. Zmierzyć parametry spalin i zanotować w protokole. 17
18 Pierwsze uruchomienie, przegląd, konserwacja Kolejne kroki w czynnościach roboczych (ciąg dalszy) Sprawdzenie urządzenia kontrolnego spalin Opór w kω ,8 0,6 0, Temperatura w C 1. Wyłączyć instalację. 2. Zdjąć rurę spalin z przerywacza ciągu W celu kontroli działania osłonić przyłącze rury spalin w przerywaczu ciągu. 4. Uruchomić instalację. A Czujnik 5. Urządzenie kontrolne spalin musi wyłączyć palnik najpóźniej po upływie 2 min. Palnik jest następnie blokowany na czas ok. 17 minut. 18
19 Pierwsze uruchomienie, przegląd, konserwacja Kolejne kroki w czynnościach roboczych (ciąg dalszy) 6. Jeżeli urządzenie kontrolne spalin wyłącza palnik później niż po 2 min, sprawdzić położenie czujnika A. Przy wystąpieniu następujących błędów należy wymienić czujnik lub sterownik palnika: urządzenie kontrolne spalin nie wyłącza palnika palnik nie uruchamia się czujnik uległ korozji zmierzyć opór czujnika i porównać z charakterystyką (patrz poprzedni wykres). Przy dużych różnicach wymienić czujnik. 7. Wyłączyć instalację. 8. Zdjąć osłonę i nałożyć rurę spalin na przerywacz ciągu. 9. Uruchomić instalację. Przeszkolenie użytkownika instalacji Wykonawca instalacji powinien przekazać użytkownikowi instrukcję obsługi i zapoznać go z obsługą urządzenia. 19
20 Usuwanie usterek Diagnostyka Objawy Przyczyna usterki Czynność Kocioł grzewczy nie włącza się Brak napięcia Sprawdzić bezpiecznik i przyłącza przewodu zasilającego. Sprawdzić wyłącznik zasilania w regulatorze. Gazowy automat palnikowy wskazuje usterkę Zbyt wysoka temperatura wody w kotle Zabezpieczający ogranicznik temperatury spowodował wyłączenie Urządzenie kontrolne spalin (o ile jest zainstalowane) spowodowało wyłączenie Brak złącza mostkowego CN2 przy sterowniku palnika Czujnik ciśnienia gazu (jeżeli jest na wyposażeniu) spowodował wyłączenie i przerwał dopływ gazu. Brak gazu (powietrze w przewodzie doprowadzającym gaz) Poczekać, aż temperatura wody w kotle obniży się o ok. 20 K. (Odczyt temperatury wody w kotle po naciśnięciu przycisku c, patrz instrukcja serwisowa regulatora) Nacisnąć przycisk odblokowania na regulatorze. Sprawdzić nastawę i działanie regulatora temperatury (patrz instrukcja serwisowa regulatora) Poczekać ok. 20 min. Jeżeli kocioł grzewczy ponownie uruchomi się samoczynnie, sprawdzić rurę spalin i komin Jeżeli kocioł grzewczy nie uruchamia się ponownie samoczynnie, sprawdzić urządzenie kontrolne spalin (patrz strona 18) Uzupełnić złącze mostkowe CN2 lub czujnik kontrolny spalin. Sprawdzić ciśnienie gazu. Usunąć zakłócenie poprzez wyłączenie i włączenie zasilania regulatora. W razie potrzeby powtórzyć proces usuwania usterki (odpowietrzyć przewód doprowadzający gaz). 20
21 Usuwanie usterek Diagnostyka (ciąg dalszy) Objawy Przyczyna usterki Czynność Palnik zapłonowy nie uruchamia się Sprawdzić elektrodę zapłonową (patrz strona 15). Skontrolować zasilanie gazem. Usterki regulatora: Prąd jonizacji jest za niski lub jego dopływ został przerywany Instrukcja serwisu regulatora obiegu kotła Zmierzyć prąd jonizacji (min. 3 µa podczas pracy głównego palnika) (patrz strona 13). Wymontować palnik zapłonowy i sprawdzić go pod kątem uszkodzeń (patrz strona 15). 21
22 Opis funkcjonowania Przebieg funkcji podczas uruchamiania Wykres przebiegu funkcji K H G F E D C P B A T1 T2 T3 T4 T5 T6 A Zapotrzebowanie na ciepło B Zewnętrzny zawór bezpieczeństwa C Czujnik ciśnienia gazu D Zapłon E Zawór gazu zapłonowego F Kontrola płomienia G Główny zawór gazu H Zawór modulacyjny K Urządzenie kontrolne spalin Przedziały czasowe T1 czas oczekiwania 3 s T2 Czas zapłonu wstępnego 3 s T3 1. Czas zabezpieczający maks. 39 s T4 Czas stabilizacji palnika zapłonowego 6 s T5 2. Czas zabezpieczający maks. 3 s T6 Czas opóźnienia 21 s 22
23 Przebieg funkcji podczas uruchamiania (ciąg dalszy) Zasada działania W przypadku zapotrzebowania na ciepło A zawór gazu zapłonowego E i, jeśli jest, także zewnętrzny zawór bezpieczeństwa B zostają otwarte. Czujnik ciśnienia gazu C (jeśli jest zainstalowany) zostaje włączony. Gaz płynie do palnika zapłonowego, równocześnie uruchomiony zostaje zapłon D. Gazowy automat palnikowy poprzez elektrodę jonizacyjną otrzymuje sygnał (prąd jonizacyjny) F do kontroli płomienia. Główny zawór gazu G zostaje otwarty po upływie czasu stabilizacji palnika zapłonowego T4 i palnik zostaje uruchomiony. Wskazówka Jeśli nastąpi wyłączenie usterkowe, usunięcie usterki możliwe jest najwcześniej po 10 s. Aby usunąć usterkę wyłączyć i ponownie włączyć zasilanie na regulatorze. Opis funkcjonowania 23
24 Schematy Schemat przyłączy sterownika palnika A Gazowy automat palnikowy B Czujnik ciśnienia gazu, o ile jest zainstalowany (wtyk CN3) C Czujnik kontroli spalin (wtyk CN2) lub Wtyk z opornikiem (wtyk CN2) D Cewka modulacyjna BV1 (wtyk CN6) E Przewód zapłonowy F Przewód jonizacyjny G Zewnętrzny zawór bezpieczeństwa BV EXT (wtyk CN4) H Palnik zapłonowy 24
25 Schematy Schemat przyłączy sterownika palnika (ciąg dalszy) K Elektromagnetyczny zawór gazu BV1 (wtyk CN9) L Przewód palnika (wtyk CN1/fA) M Złącze mostkowe (wtyk CN7/dG) 25
26 Opróżnianie/zabezpieczenie przed zamarzaniem Opróżnianie/zabezpieczenie przed zamarzaniem Aby całkowicie opróżnić kocioł (np. przy zagrożeniu zamarznięcia), należy dodatkowo opróżnić lewą część kotła przez kurek spustowy A znajdujący się z przodu. 26
27 Wykazy części Wykazy części Informacje na temat zamawiania części zamiennych! Należy podać nr katalogowy i nr fabryczny wyrobu (patrz tabliczka znamionowa) oraz numer pozycji części (z niniejszej listy). Części dostępne w handlu można otrzymać w lokalnych sklepach branżowych. Części 001 Pokrywa wyczystkowa 002 Przerywacz ciągu 004 Blacha piętrząca 005 Zestaw uszczelek 80 x 80 x 3 mm 006 Tuleja zanurzeniowa 008 Czujnik temperatury spalin 100 Rura palnika 101 Uniwersalny regulator gazu 102 Przewód gazu zapłonowego 103 Przewód jonizacyjny 104 Przewód zapłonowy 105 Złączka palnika zapłonowego 107 Gazowy automat palnikowy 108 Zestaw uszczelek 109 Zestaw dysz palnika zapłonowego 110 Pokrywa 111 Palnik (z poz. 100, 104, 106, 110 i 112) 112 Mata termoizolacyjna 200 Osłona górna tylna 201 Osłona górna przednia 202 Osłona przednia 203 Osłona tylna 204 Osłona boczna prawa 205 Osłona boczna lewa 206 Kątownik mocujący 207 Mata termoizolacyjna górna 208 Płaszcz termoizolacyjny 209 Szpilka gwintowana 210 Sprężyna mocująca 211 Osłona krawędzi 212 Logo Części zużywające się 007 Szczotka do czyszczenia 106 Palnik zapłonowy (z poz. 104, 105 i 109) Części bez ilustracji 300 Lakier w aerozolu, srebrny 301 Lakier w sztyfcie, srebrny 302 Instrukcja montażu 305 Instrukcja serwisowa 308 Elementy adaptacyjne do gazu ziemnego GZ-41,5 309 Elementy adaptacyjne do gazu ziemnego GZ Elementy adaptacyjne do gazu płynnego P 311 Złącze mostkowe do gazowego automatu palnikowego 312 Przewód palnika 313 Przewód do uniwersalnego regulatora gazu 314 Człon boczny lewy 315 Człon boczny prawy 316 Człon środkowy 317 Opakowanie dodatkowe z drobnymi częściami 318 Zestaw łączący 319 Trzpień gwintowany 320 Czujnik ciśnienia gazu 321 Przewód przyłączeniowy czujnika ciśnienia gazu 322 Złącze mostkowe 323 Wiązka kabli modułu modulacji 324 Przewód przyłączeniowy gazu płynnego Legenda A Tabliczka znamionowa B Regulator obiegu kotła, patrz osobna instrukcja montażu i serwisowa 27
28 Wykazy części Wykazy części (ciąg dalszy)
29 Wykazy części Wykazy części (ciąg dalszy)
30 Wykazy części Wykazy części (ciąg dalszy)
31 Protokoły Protokoły Wartości ustawień i pomiarów Wartość wymagana dnia przez Ciśnienie statyczne mbar maks. 57,5 mbar Pierwsze uruchomienie Konserwacja/serwis Ciśnienie na przyłączu (ciśnienie przepływu) = gaz ziemny GZ50/G20 mbar 17,4-25 mbar = gaz ziemny GZ41.5/ mbar 17,4-25 mbar G27 = gaz płynny mbar 42,5-57,5 mbar Zaznaczyć rodzaj gazu Ciśnienie na dyszy mbar Zawartość dwutlenku % obj. węgla CO 2 Zawartość tlenu O 2 % obj. Zawartość tlenku węgla CO Temperatura spalin (brutto) ppm C Strata kominowa % Prąd jonizacji µa min. 3 µa Ciśnienie tłoczenia hpa maks. 0,1 hpa (0,1 mbar) 31
32 Dane techniczne Dane techniczne Znamionowa moc cieplna Rura spalin (średnica w świetle) Wymagane ciśnienie tłoczenia Maksymalne ciśnienie tłoczenia kw mm Pa mbar 0,03 0,03 0,03 0,03 0,03 0,03 0,03 0,03 0,03 Pa mbar 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 Spaliny Temperatura C (brutto) Masowe natężenie przepływu Gaz ziemny kg/h Gaz płynny kg/h Wskazówki dotyczące komina Podczas wymiarowania komina należy mieć na uwadze wymagane ciśnienie tłoczenia. Parametry spalin (mierzone za przerywaczem ciągu) są stosowane jako wartości obliczeniowe do projektowania komina wg normy EN 13384, część 1. Temperatura spalin jest mierzona przy temperaturze powietrza do spalania wynoszącej 20 C. 32
33 Poświadczenia Deklaracja zgodności Deklaracja zgodności dla kotłów Vitogas 200-F My, firma Viessmann Werke GmbH & Co KG, D Allendorf, oświadczamy z całą odpowiedzialnością, że produkt Vitogas 200-F z regulatorem obiegu kotła Vitotronic jest zgodny z następującymi normami: DIN EN 297 DIN EN DIN EN DIN EN DIN EN DIN EN Produkt ten jest oznakowany symbolem _-0085 zgodnie z postanowieniami zawartymi w poniższych dyrektywach: 90/396/EWG 2004/108/WE 2006/96/WE 92/ 42/EWG Produkt ten spełnia wymogi dyrektywy dotyczącej współczynnika sprawności (92/42/EWG) dla niskotemperaturowych kotłów grzewczych. Allendorf, dn. 4 stycznia 2011 r. Viessmann Werke GmbH&Co KG z up. Manfred Sommer 33
34 Poświadczenia Atest producenta zgodnie z 1-szym. Fed. Rozp. o Ochr. Atmosfery (RFN) My, firma Viessmann Werke GmbH & Co KG, D Allendorf, zaświadczamy, że wyrób Vitogas 200-F spełnia wymagane przez 1. BImSchV (Fed. Rozp. o Ochr. Atmosfery) 6 wartości graniczne NO x : Allendorf, dn. 4 stycznia 2011 r. Viessmann Werke GmbH&Co KG z up. Manfred Sommer 34
35 Wykaz haseł Wykaz haseł A Atest producenta...34 C Ciśnienie na przyłączu...8 Ciśnienie na przyłączu gazu...9 Ciśnienie statyczne...8, 9 Ciśnienie tłoczenia...14, 32 Części zużywające się...27 Czyszczenie powierzchni grzewczych16 D Dane techniczne...32 Deklaracja zgodności...33 Demontaż palnika...14 Diagnoza...20 G Gazowy automat palnikowy...14 K Kontrola palnika zapłonowego...15 Kontrola rodzaju gazu...7 Kontrola rur palnika...15 L Lista części zamiennych...27 M Manometr...7 Minimalne ciśnienie w instalacji...7 P Pierwsze uruchomienie...7 Pomiar ciśnienia na dyszy...10 Prąd jonizacji...13 Protokół...31 Przeponowe naczynie zbiorcze...7 S Schemat przyłączy palnika...24 Schemat przyłączy sterownika palnika...24 Spaliny...32 Sprawdzenie urządzenia kontrolnego spalin...18 System zapłonowy...22 T Tabela ciśnień na dyszach...11 U Uniwersalny regulator gazu...8, 10 Usterka...20 W Wykres przebiegu funkcji...22 Z Zabezpieczenie przed zamarzaniem. 26 Zmiana rodzaju gazu...8 O Odległości elektrod...15 Opis funkcjonowania...22 Opróżnianie
36 Wydrukowano na papierze ekologicznym, wybielonym i wolnym od chloru Wskazówka dotycząca ważności Instrukcja serwisu dotyczy urządzeń o następujących numerach fabrycznych (patrz tabliczka znamionowa): Viessmann Sp. z o.o. ul. Gen. Ziętka Mysłowice tel.: (0801) (32) mail: serwis@viessmann.pl Zmiany techniczne zastrzeżone!
