3/4. VENUS Recover HRV. IT Installazione completa 3 PL Pełna instalacja 15

Wielkość: px
Rozpocząć pokaz od strony:

Download "3/4. VENUS Recover HRV. IT Installazione completa 3 PL Pełna instalacja 15"

Transkrypt

1 3/4 VENUS Recover HRV IT Installazione completa 3 PL Pełna instalacja 15

2 2

3 IT VENUS Recover HRV Manuale: INSTALLAZIONE COMPLETA 3

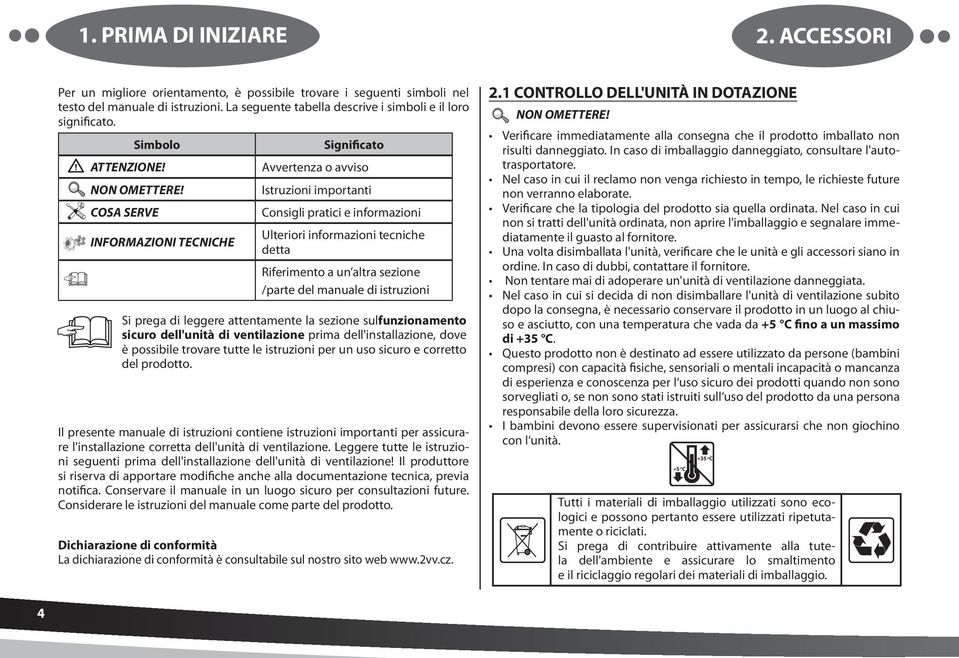

4 1. NEŽ ZAČNETE 2. VYBALENÍ 1. PRIMA DI INIZIARE 2. ACCESSORI Per un migliore orientamento, è possibile trovare i seguenti simboli nel testo del manuale di istruzioni. La seguente tabella descrive i simboli e il loro significato. Simbolo ATTENZIONE! NON OMETTERE! COSA SERVE INFORMAZIONI TECNICHE Significato Avvertenza o avviso Istruzioni importanti Consigli pratici e informazioni Ulteriori informazioni tecniche detta Riferimento a un altra sezione /parte del manuale di istruzioni Si prega di leggere attentamente la sezione sulfunzionamento sicuro dell'unità di ventilazione prima dell'installazione, dove è possibile trovare tutte le istruzioni per un uso sicuro e corretto del prodotto. Il presente manuale di istruzioni contiene istruzioni importanti per assicurare l'installazione corretta dell'unità di ventilazione. Leggere tutte le istruzioni seguenti prima dell'installazione dell'unità di ventilazione! Il produttore si riserva di apportare modifiche anche alla documentazione tecnica, previa notifica. Conservare il manuale in un luogo sicuro per consultazioni future. Considerare le istruzioni del manuale come parte del prodotto. Dichiarazione di conformità La dichiarazione di conformità è consultabile sul nostro sito web 2.1 CONTROLLO DELL'UNITÀ IN DOTAZIONE NON OMETTERE! Verificare immediatamente alla consegna che il prodotto imballato non risulti danneggiato. In caso di imballaggio danneggiato, consultare l'autotrasportatore. Nel caso in cui il reclamo non venga richiesto in tempo, le richieste future non verranno elaborate. Verificare che la tipologia del prodotto sia quella ordinata. Nel caso in cui non si tratti dell'unità ordinata, non aprire l'imballaggio e segnalare immediatamente il guasto al fornitore. Una volta disimballata l'unità, verificare che le unità e gli accessori siano in ordine. In caso di dubbi, contattare il fornitore. Non tentare mai di adoperare un'unità di ventilazione danneggiata. Nel caso in cui si decida di non disimballare l'unità di ventilazione subito dopo la consegna, è necessario conservare il prodotto in un luogo al chiuso e asciutto, con una temperatura che vada da +5 C fino a un massimo di +35 C. Questo prodotto non è destinato ad essere utilizzato da persone (bambini compresi) con capacità fisiche, sensoriali o mentali incapacità o mancanza di esperienza e conoscenza per l uso sicuro dei prodotti quando non sono sorvegliati o, se non sono stati istruiti sull uso del prodotto da una persona responsabile della loro sicurezza. I bambini devono essere supervisionati per assicurarsi che non giochino con l unità. +5 o C +35 o C Tutti i materiali di imballaggio utilizzati sono ecologici e possono pertanto essere utilizzati ripetutamente o riciclati. Si prega di contribuire attivamente alla tutela dell'ambiente e assicurare lo smaltimento e il riciclaggio regolari dei materiali di imballaggio. 4

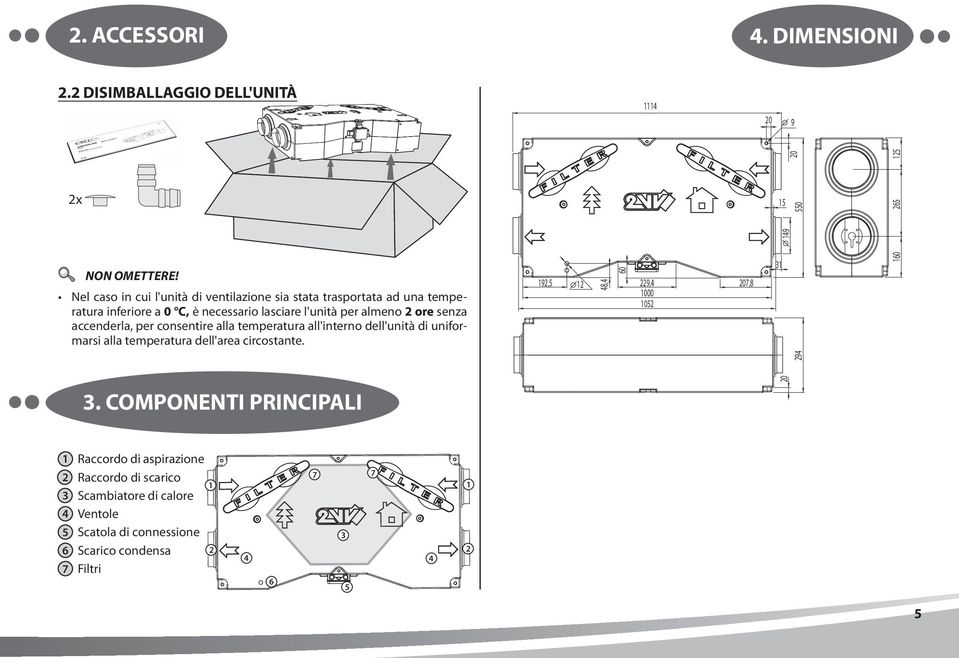

5 2. VYBALENÍ 2. ACCESSORI 4. DIMENSIONI 2.2 DISIMBALLAGGIO DELL'UNITÀ , , x NON OMETTERE! Nel caso in cui l'unità di ventilazione sia stata trasportata ad una temperatura inferiore a 0 C, è necessario lasciare l'unità per almeno 2 ore senza accenderla, per consentire alla temperatura all'interno dell'unità di uniformarsi alla temperatura dell'area circostante. 192, , COMPONENTI PRINCIPALI 3. HLAVNÍ 1 Raccordo ČÁSTI di aspirazione 2 Raccordo di scarico 3 Scambiatore di calore 4 Ventole 5 Scatola di connessione 6 Scarico condensa 7 Filtri

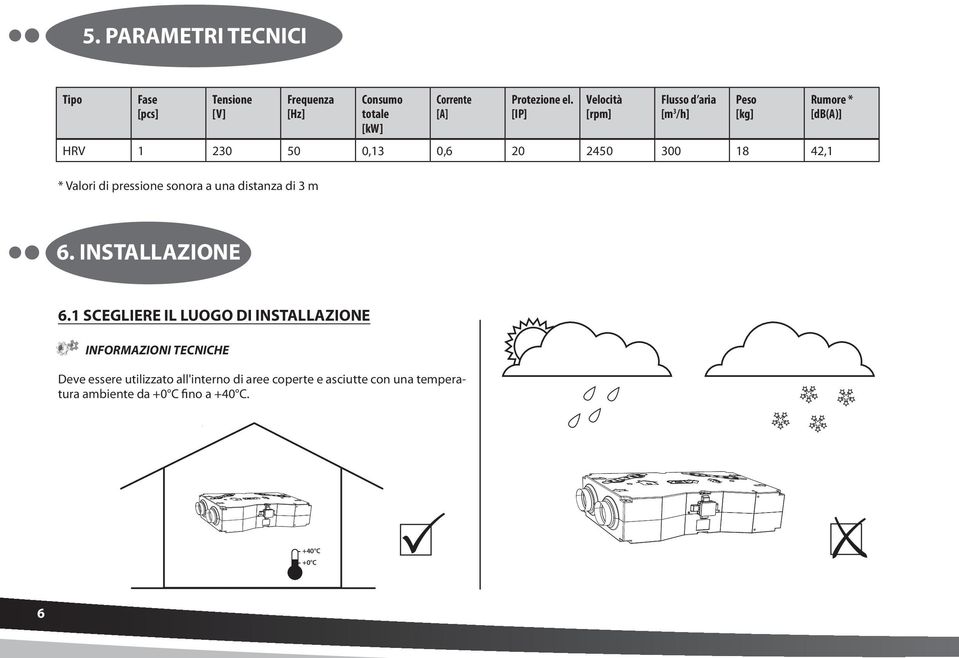

6 5. PARAMETRI TECNICI Tipo Fase [pcs] Tensione [V] Frequenza [Hz] * Valori di pressione sonora a una distanza di 3 m Consumo totale [kw] Corrente [A] Protezione el. [IP] Velocità [rpm] Flusso d aria [m 3 /h] HRV ,13 0, ,1 Peso [kg] Rumore * [db(a)] 6. INSTALLAZIONE 6.1 SCEGLIERE IL LUOGO DI INSTALLAZIONE INFORMAZIONI TECNICHE Deve essere utilizzato all'interno di aree coperte e asciutte con una temperatura ambiente da +0 C fino a +40 C. +40 C +0 C 6

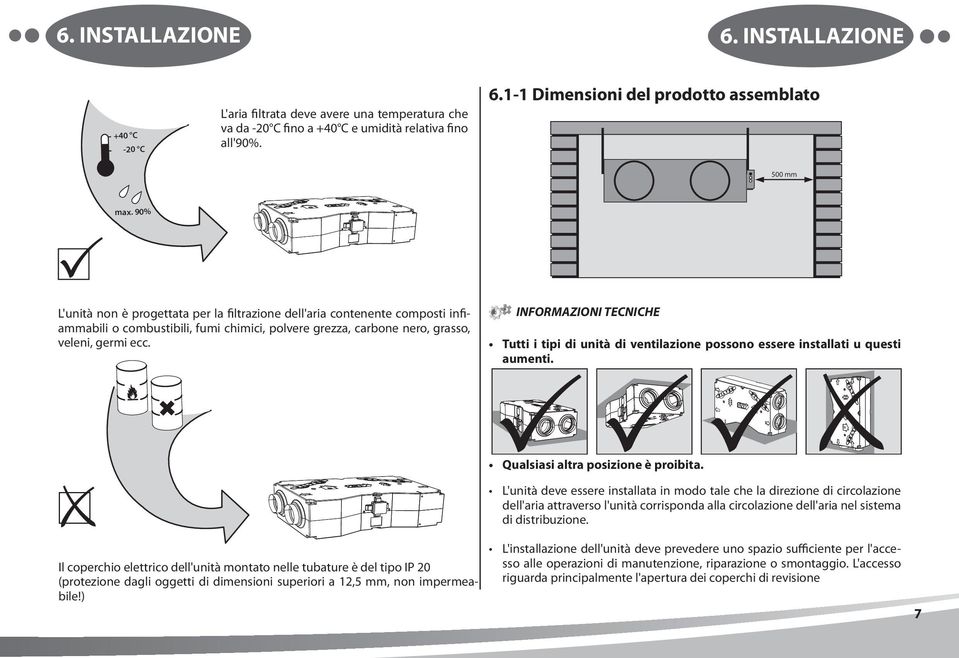

7 6. INSTALLAZIONE 6. INSTALLAZIONE +40 C -20 C L'aria filtrata deve avere una temperatura che va da -20 C fino a +40 C e umidità relativa fino all'90% Dimensioni del prodotto assemblato 500 mm max. 90% L'unità non è progettata per la filtrazione dell'aria contenente composti infiammabili o combustibili, fumi chimici, polvere grezza, carbone nero, grasso, veleni, germi ecc. INFORMAZIONI TECNICHE Tutti i tipi di unità di ventilazione possono essere installati u questi aumenti. Il coperchio elettrico dell'unità montato nelle tubature è del tipo IP 20 (protezione dagli oggetti di dimensioni superiori a 12,5 mm, non impermeabile!) Qualsiasi altra posizione è proibita. L'unità deve essere installata in modo tale che la direzione di circolazione dell'aria attraverso l'unità corrisponda alla circolazione dell'aria nel sistema di distribuzione. L'installazione dell'unità deve prevedere uno spazio sufficiente per l'accesso alle operazioni di manutenzione, riparazione o smontaggio. L'accesso riguarda principalmente l'apertura dei coperchi di revisione 7

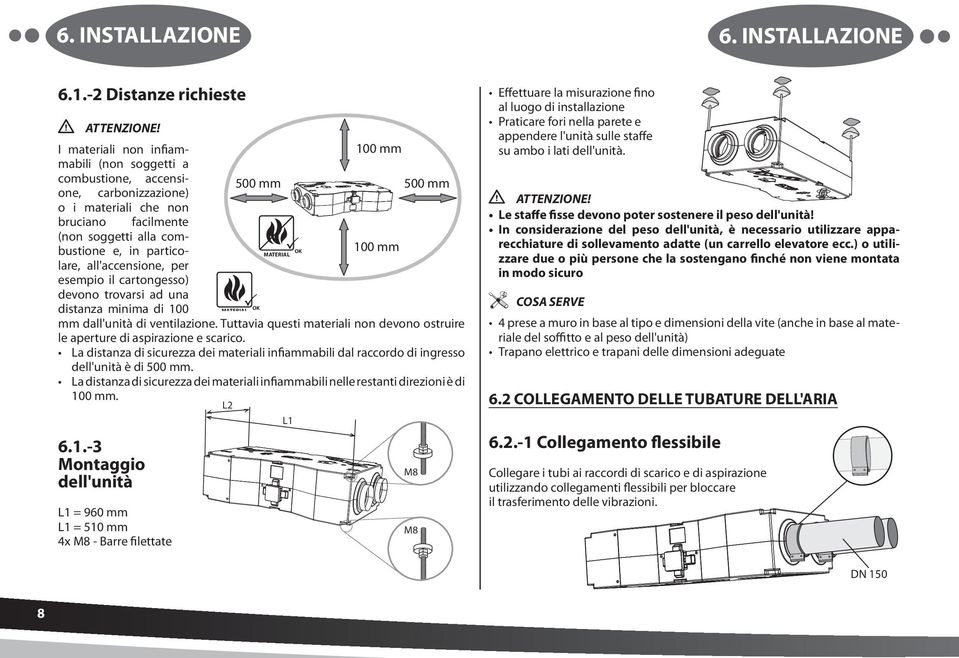

8 6. INSTALLAZIONE 6. INSTALLAZIONE Distanze richieste ATTENZIONE! I materiali non infiammabili (non soggetti a 100 mm combustione, accensione, carbonizzazione) 500 mm 500 mm o i materiali che non bruciano facilmente (non soggetti alla combustione e, in particolare, all'accensione, per 100 mm MATERIAL OK esempio il cartongesso) devono trovarsi ad una distanza minima di 100 MATERIAL OK mm dall'unità di ventilazione. Tuttavia questi materiali non devono ostruire le aperture di aspirazione e scarico. La distanza di sicurezza dei materiali infiammabili dal raccordo di ingresso dell'unità è di 500 mm. La distanza di sicurezza dei materiali infiammabili nelle restanti direzioni è di 100 mm. L2 L Montaggio dell'unità L1 = 960 mm L1 = 510 mm 4x M8 - Barre filettate M8 M8 Effettuare la misurazione fino al luogo di installazione Praticare fori nella parete e appendere l'unità sulle staffe su ambo i lati dell'unità. ATTENZIONE! Le staffe fisse devono poter sostenere il peso dell'unità! In considerazione del peso dell'unità, è necessario utilizzare apparecchiature di sollevamento adatte (un carrello elevatore ecc.) o utilizzare due o più persone che la sostengano finché non viene montata in modo sicuro COSA SERVE 4 prese a muro in base al tipo e dimensioni della vite (anche in base al materiale del soffitto e al peso dell'unità) Trapano elettrico e trapani delle dimensioni adeguate 6.2 COLLEGAMENTO DELLE TUBATURE DELL'ARIA Collegamento flessibile Collegare i tubi ai raccordi di scarico e di aspirazione utilizzando collegamenti flessibili per bloccare il trasferimento delle vibrazioni. DN 150 8

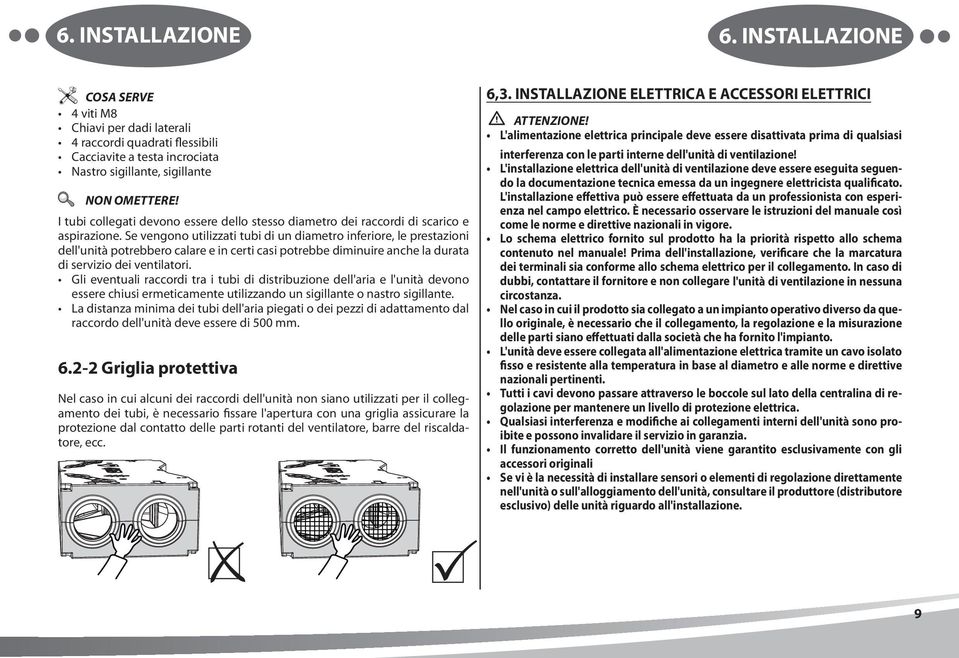

9 6. INSTALLAZIONE 6. INSTALLAZIONE COSA SERVE 4 viti M8 Chiavi per dadi laterali 4 raccordi quadrati flessibili Cacciavite a testa incrociata Nastro sigillante, sigillante NON OMETTERE! I tubi collegati devono essere dello stesso diametro dei raccordi di scarico e aspirazione. Se vengono utilizzati tubi di un diametro inferiore, le prestazioni dell'unità potrebbero calare e in certi casi potrebbe diminuire anche la durata di servizio dei ventilatori. Gli eventuali raccordi tra i tubi di distribuzione dell'aria e l'unità devono essere chiusi ermeticamente utilizzando un sigillante o nastro sigillante. La distanza minima dei tubi dell'aria piegati o dei pezzi di adattamento dal raccordo dell'unità deve essere di 500 mm Griglia protettiva Nel caso in cui alcuni dei raccordi dell'unità non siano utilizzati per il collegamento dei tubi, è necessario fissare l'apertura con una griglia assicurare la protezione dal contatto delle parti rotanti del ventilatore, barre del riscaldatore, ecc. 6,3. INSTALLAZIONE ELETTRICA E ACCESSORI ELETTRICI ATTENZIONE! L'alimentazione elettrica principale deve essere disattivata prima di qualsiasi interferenza con le parti interne dell'unità di ventilazione! L'installazione elettrica dell'unità di ventilazione deve essere eseguita seguendo la documentazione tecnica emessa da un ingegnere elettricista qualificato. L'installazione effettiva può essere effettuata da un professionista con esperienza nel campo elettrico. È necessario osservare le istruzioni del manuale così come le norme e direttive nazionali in vigore. Lo schema elettrico fornito sul prodotto ha la priorità rispetto allo schema contenuto nel manuale! Prima dell'installazione, verificare che la marcatura dei terminali sia conforme allo schema elettrico per il collegamento. In caso di dubbi, contattare il fornitore e non collegare l'unità di ventilazione in nessuna circostanza. Nel caso in cui il prodotto sia collegato a un impianto operativo diverso da quello originale, è necessario che il collegamento, la regolazione e la misurazione delle parti siano effettuati dalla società che ha fornito l'impianto. L'unità deve essere collegata all'alimentazione elettrica tramite un cavo isolato fisso e resistente alla temperatura in base al diametro e alle norme e direttive nazionali pertinenti. Tutti i cavi devono passare attraverso le boccole sul lato della centralina di regolazione per mantenere un livello di protezione elettrica. Qualsiasi interferenza e modifiche ai collegamenti interni dell'unità sono proibite e possono invalidare il servizio in garanzia. Il funzionamento corretto dell'unità viene garantito esclusivamente con gli accessori originali Se vi è la necessità di installare sensori o elementi di regolazione direttamente nell'unità o sull'alloggiamento dell'unità, consultare il produttore (distributore esclusivo) delle unità riguardo all'installazione. 9

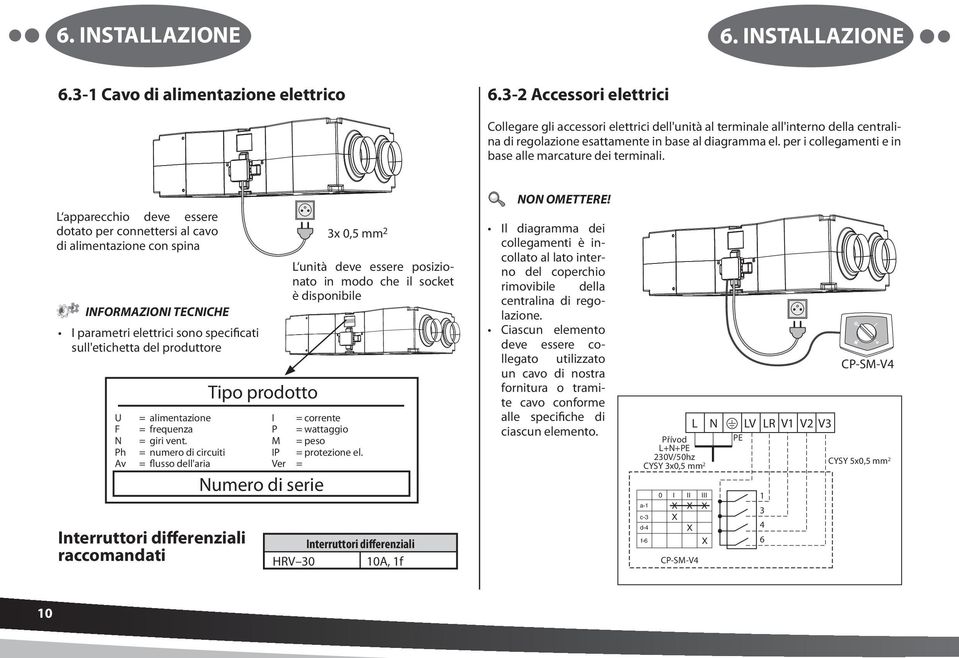

10 6. INSTALLAZIONE 6. INSTALLAZIONE Cavo di alimentazione elettrico Accessori elettrici Collegare gli accessori elettrici dell'unità al terminale all'interno della centralina di regolazione esattamente in base al diagramma el. per i collegamenti e in base alle marcature dei terminali. L apparecchio deve essere dotato per connettersi al cavo di alimentazione con spina INFORMAZIONI TECNICHE I parametri elettrici sono specificati sull'etichetta del produttore U F N Ph Av = alimentazione = frequenza = giri vent. = numero di circuiti = flusso dell'aria Interruttori differenziali raccomandati Tipo prodotto I = corrente P = wattaggio M = peso IP = protezione el. Ver = Numero di serie 3x 0,5 mm 2 L unità deve essere posizionato in modo che il socket è disponibile Interruttori differenziali HRV 30 10A, 1f NON OMETTERE! Il diagramma dei collegamenti è incollato al lato interno del coperchio rimovibile della centralina di regolazione. Ciascun elemento deve essere collegato utilizzato un cavo di nostra fornitura o tramite cavo conforme alle specifiche di ciascun elemento. L N LV LR V1 V2 V3 Přívod PE L+N+PE 230V/50hz CYSY 5x0,5 mm CYSY 3x0,5 mm 2 2 a-1 c-3 d-4 f-6 0 I II III X X X X X X CP-SM-V CP-SM-V4 10

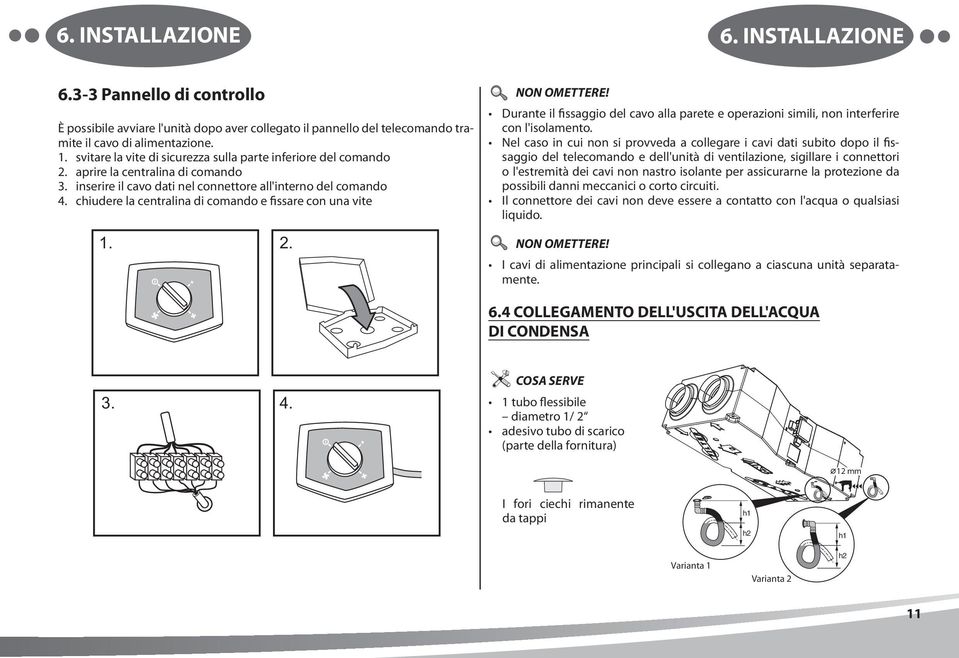

11 6. INSTALLAZIONE 6. INSTALLAZIONE Pannello di controllo È possibile avviare l'unità dopo aver collegato il pannello del telecomando tramite il cavo di alimentazione. 1. svitare la vite di sicurezza sulla parte inferiore del comando 2. aprire la centralina di comando 3. inserire il cavo dati nel connettore all'interno del comando 4. chiudere la centralina di comando e fissare con una vite NON OMETTERE! Durante il fissaggio del cavo alla parete e operazioni simili, non interferire con l'isolamento. Nel caso in cui non si provveda a collegare i cavi dati subito dopo il fissaggio del telecomando e dell'unità di ventilazione, sigillare i connettori o l'estremità dei cavi non nastro isolante per assicurarne la protezione da possibili danni meccanici o corto circuiti. Il connettore dei cavi non deve essere a contatto con l'acqua o qualsiasi liquido NON OMETTERE! I cavi di alimentazione principali si collegano a ciascuna unità separatamente. 6.4 COLLEGAMENTO DELL'USCITA DELL'ACQUA DI CONDENSA COSA SERVE tubo flessibile diametro 1/ 2 adesivo tubo di scarico (parte della fornitura) 12 mm I fori ciechi rimanente da tappi h1 h2 h1 Varianta 1 Varianta 2 h2 11

12 6. INSTALLAZIONE 7. AVVIO Collegare il sifone sul raccordo e sul tubo di scarico che porta al sistema di fognatura. NON OMETTERE! Controllare che l'unità sia inclinata in modo che l'acqua di condensa possa defluire liberamente. È necessario riempire il sifone d'acqua prima di avviare l'unità! Altrimenti l'unità potrebbe allagarsi. NON OMETTERE! Verificare quanto segue prima dell'attivazione iniziale dell'unità di ventilazione: Che l'unità sia correttamente fissata alla struttura Che l'unità sia chiusa correttamente, che tutti i raccordi siano collegati alle tubature o protetti con una griglia e che pertanto non sia alcun rischio di lesioni causate da parti rotanti o incandescenti. Che l'alimentazione elettrica sia collegata correttamente, comprese la messa a terra e la protezione del circuito esterno. Che tutti i componenti elettrici siano collegati correttamente. Che l'uscita dell'acqua di condensa sia collegata allo scarico Che l'installazione corrisponda alle istruzioni del presente manuale Che non vi siano utensili o altri oggetti rimasti all'interno dell'unità che potrebbero danneggiarla. se l unità include un filtro pulito. 5 ATTENZIONE! Le modifiche o l'interferenza ai collegamenti interni dell'unità sono proibite e possono invalidare il servizio in garanzia. Si consiglia l'uso di accessori di nostra fornitura. In caso di dubbio per quanto riguarda l'uso di accessori non originali, contattare il proprio fornitore. 12

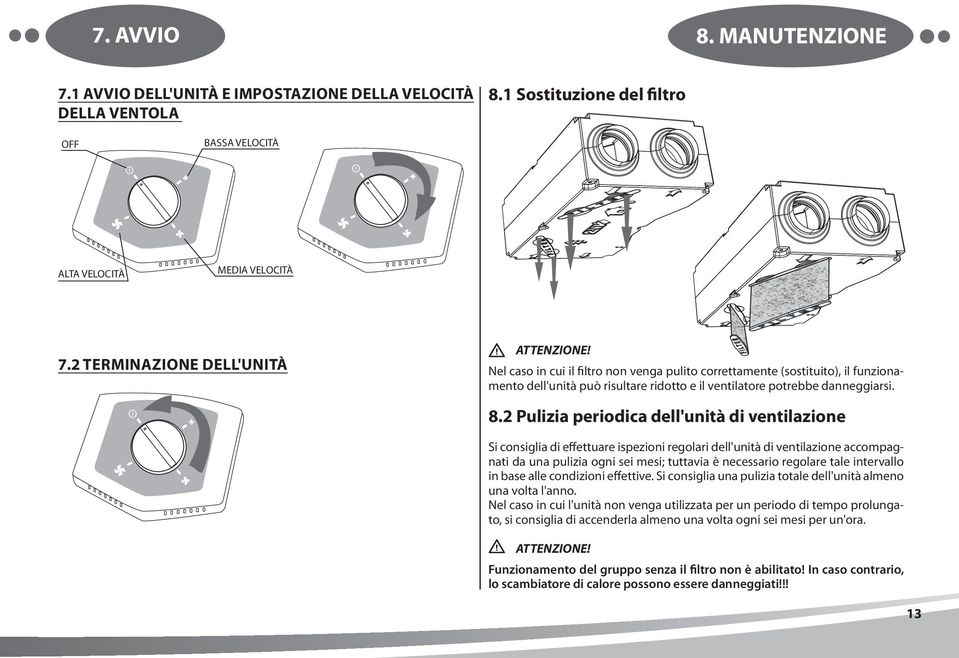

13 7. AVVIO 8. MANUTENZIONE 7.1 Avvio dell'unità e impostazione della VELOCITÀ DELLA VENTOLA 8.1 Sostituzione del filtro OFF BASSA VELOCITÀ ALTA VELOCITÀ MEDIA VELOCITÀ 7.2 Terminazione DELL'UNITÀ ATTENZIONE! Nel caso in cui il filtro non venga pulito correttamente (sostituito), il funzionamento dell'unità può risultare ridotto e il ventilatore potrebbe danneggiarsi. 8.2 Pulizia periodica dell'unità di ventilazione Si consiglia di effettuare ispezioni regolari dell'unità di ventilazione accompagnati da una pulizia ogni sei mesi; tuttavia è necessario regolare tale intervallo in base alle condizioni effettive. Si consiglia una pulizia totale dell'unità almeno una volta l'anno. Nel caso in cui l'unità non venga utilizzata per un periodo di tempo prolungato, si consiglia di accenderla almeno una volta ogni sei mesi per un'ora. ATTENZIONE! Funzionamento del gruppo senza il filtro non è abilitato! In caso contrario, lo scambiatore di calore possono essere danneggiati!!! 13

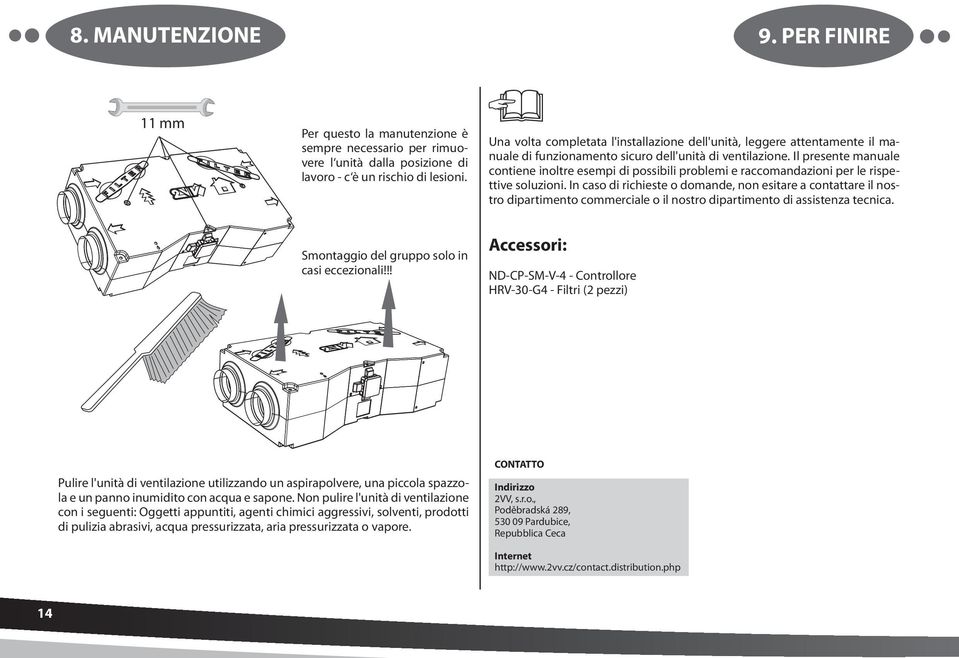

14 8. MANUTENZIONE 9. PER FINIRE 11 mm Per questo la manutenzione è sempre necessario per rimuovere l unità dalla posizione di lavoro - c è un rischio di lesioni. Una volta completata l'installazione dell'unità, leggere attentamente il manuale di funzionamento sicuro dell'unità di ventilazione. Il presente manuale contiene inoltre esempi di possibili problemi e raccomandazioni per le rispettive soluzioni. In caso di richieste o domande, non esitare a contattare il nostro dipartimento commerciale o il nostro dipartimento di assistenza tecnica. Smontaggio del gruppo solo in casi eccezionali!!! Accessori: ND-CP-SM-V-4 - Controllore HRV-30-G4 - Filtri (2 pezzi) Pulire l'unità di ventilazione utilizzando un aspirapolvere, una piccola spazzola e un panno inumidito con acqua e sapone. Non pulire l'unità di ventilazione con i seguenti: Oggetti appuntiti, agenti chimici aggressivi, solventi, prodotti di pulizia abrasivi, acqua pressurizzata, aria pressurizzata o vapore. CONTATTO Indirizzo 2VV, s.r.o., Poděbradská 289, Pardubice, Repubblica Ceca Internet 14

15 PL VENUS Recover HRV Instrukcja obsługi: PEŁNA INSTALACJA 15

16 1. NEŽ ZAČNETE 2. VYBALENÍ 1. ZANIM ROZPOCZNIESZ 2. ELEMENTY MOCUJĄCE Aby ułatwić orientację, w tekście instrukcji znajdują się następujące symbole. Poniższa tabela zawiera opis symboli i ich znaczenia. UWAGA! Symbol NIE ZAPOMNIJ! BĘDZIESZ POTRZE INFORMACJE TECHNICZNE Znaczenie Ostrzeżenie lub uwaga Ważne instrukcje Praktyczne porady i informacje Dalsze szczegółowe informacje techniczne Odniesienie do innego podrozdziału / części instrukcji obsługi Przed rozpoczęciem instalacji przeczytaj uważnie podrozdział poświęcony bezpiecznej obsłudze wentylatora, w którym znajdują się wszystkie instrukcje dotyczące bezpiecznej i poprawnej obsługi produktu. Niniejsza instrukcja zawiera ważne instrukcje pozwalające na poprawną instalację wentylatora. Proszę przeczytać wszystkie instrukcje poniżej przed instalacją wentylatora! Producent zastrzega prawo do zmian dokumentacji technicznej bez powiadomienia. Zachowaj instrukcję, aby móc z niej skorzystać w przyszłości. Traktuj instrukcję obsługi jako część produktu. 2.1 SPRAWDŹ URZĄDZENIE PO DOSTAWIE NIE ZAPOMNIJ! W momencie dostawy niezwłocznie sprawdź, czy zapakowany produkt nie jest uszkodzony. W przypadku zauważenia uszkodzenia opakowania, skontaktuj się z przewoźnikiem. Jeśli reklamacja nie zostanie zgłoszona na czas, przyszłe reklamacje nie będą uwzględniane. Sprawdź, czy dostarczony typ produktu jest zgodny z zamówieniem. Jeśli dostarczone urządzenie jest niezgodne z zamówieniem, nie otwieraj opakowania i niezwłocznie zgłoś pomyłkę dostawcy. Po rozpakowaniu produktu, sprawdź czy urządzenie i akcesoria są nieuszkodzone. W razie wątpliwości skontaktuj się z dostawcą. Nigdy nie próbuj używać uszkodzonego wentylatora. Jeśli nie zdecydujesz się rozpakować wentylatora zaraz po dostawie, przechowuj produkt w suchym pomieszczeniu w temperaturze od +5 C do maksymalnie +35 C. Ten produkt nie jest przeznaczony do użytku przez osoby (w tym dzieci), których fizycznie, sensorycznie lub umysłowo lub brak doświadczenia i wiedzy w zakresie bezpiecznego stosowania produktów, gdy nie są one nadzorowane lub, jeżeli nie zostali poinstruowani na temat stosowania produktu przez osobę odpowiedzialną za ich bezpieczeństwo. Dzieci powinny być nadzorowane, aby zapewnić, że nie bawią się urządzeniem. +5 o C +35 o C Deklaracja zgodności Deklaracja zgodności znajduje się na naszej stronie internetowej pod adresem Wszystkie zastosowane materiały opakowaniowe są ekologiczne i mogą być stosowane wielokrotnie lub poddawane recyklingowi. Zaangażuj się w ochronę środowiska i zapewnij zgodną z przepisami utylizację i recykling materiałów opakowaniowych. 16

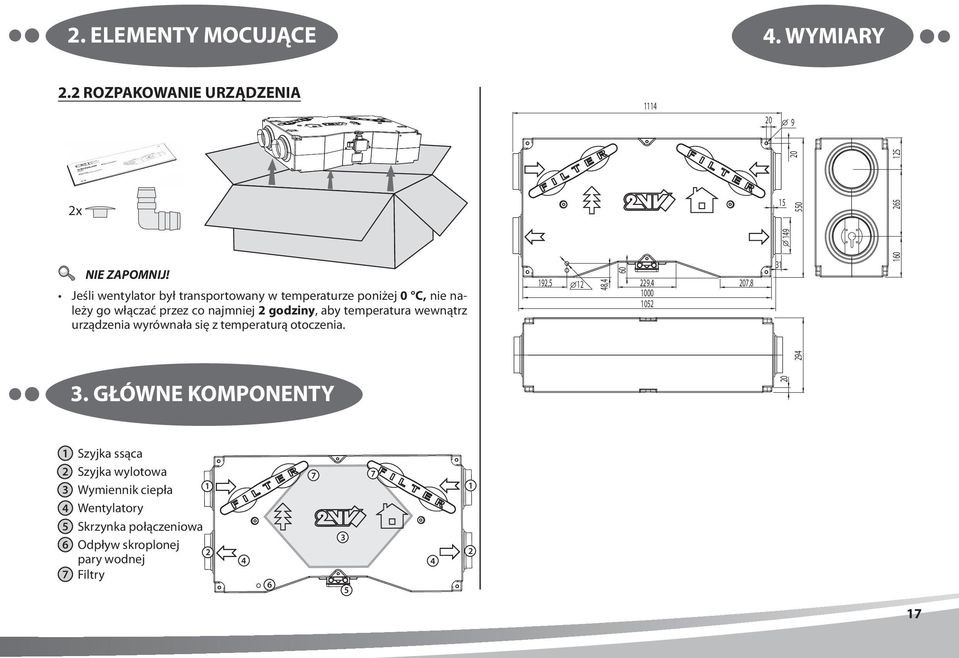

17 2. VYBALENÍ 2. ELEMENTY MOCUJĄCE 4. WYMIARY 2.2 ROZPAKOWANIE URZĄDZENIA , , x NIE ZAPOMNIJ! Jeśli wentylator był transportowany w temperaturze poniżej 0 C, nie należy go włączać przez co najmniej 2 godziny, aby temperatura wewnątrz urządzenia wyrównała się z temperaturą otoczenia. 192, , HLAVNÍ ČÁSTI 3. GŁÓWNE KOMPONENTY Szyjka ssąca Szyjka wylotowa Wymiennik ciepła Wentylatory Skrzynka połączeniowa Odpływ skroplonej pary wodnej Filtry

18 5. PARAMETRY TECHNICZNE Typ Faza [sztuk] Napięcie [V] Częstotliwość [Hz] * Wartości ciśnienia akustycznego w odległości 3 m Całkowity pobór mocy [kw] Natężenie [A] Klasa ochrony el. [IP] Prędkość obrotowa [obr./min] Przepływ powietrza [m 3 /h] HRV ,13 0, ,1 Ciężar [kg] Lärm * [db(a)] 6. INSTALACJA 6.1 WYBÓR MIEJSCA INSTALACJI INFORMACJE TECHNICZNE Urządzenie należy użytkować w suchych pomieszczeniach z temperaturą mieszczącą się w zakresie od +0 C do +40 C. +40 C +0 C 18

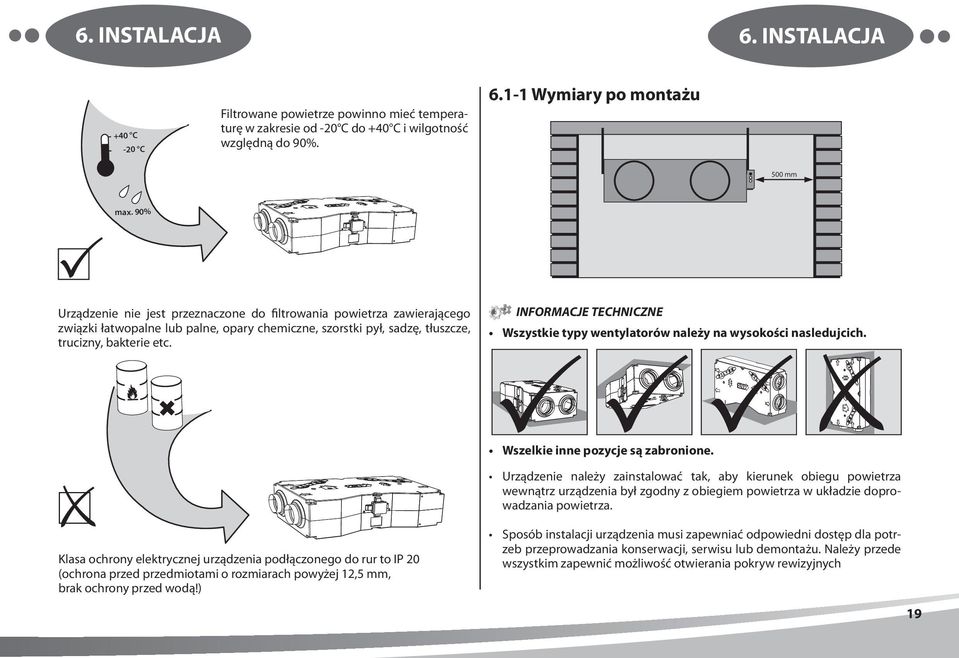

19 6. INSTALACJA 6. INSTALACJA +40 C -20 C Filtrowane powietrze powinno mieć temperaturę w zakresie od -20 C do +40 C i wilgotność względną do 90% Wymiary po montażu 500 mm max. 90% Urządzenie nie jest przeznaczone do filtrowania powietrza zawierającego związki łatwopalne lub palne, opary chemiczne, szorstki pył, sadzę, tłuszcze, trucizny, bakterie etc. INFORMACJE TECHNICZNE Wszystkie typy wentylatorów należy na wysokości nasledujcich. Wszelkie inne pozycje są zabronione. Urządzenie należy zainstalować tak, aby kierunek obiegu powietrza wewnątrz urządzenia był zgodny z obiegiem powietrza w układzie doprowadzania powietrza. Klasa ochrony elektrycznej urządzenia podłączonego do rur to IP 20 (ochrona przed przedmiotami o rozmiarach powyżej 12,5 mm, brak ochrony przed wodą!) Sposób instalacji urządzenia musi zapewniać odpowiedni dostęp dla potrzeb przeprowadzania konserwacji, serwisu lub demontażu. Należy przede wszystkim zapewnić możliwość otwierania pokryw rewizyjnych 19

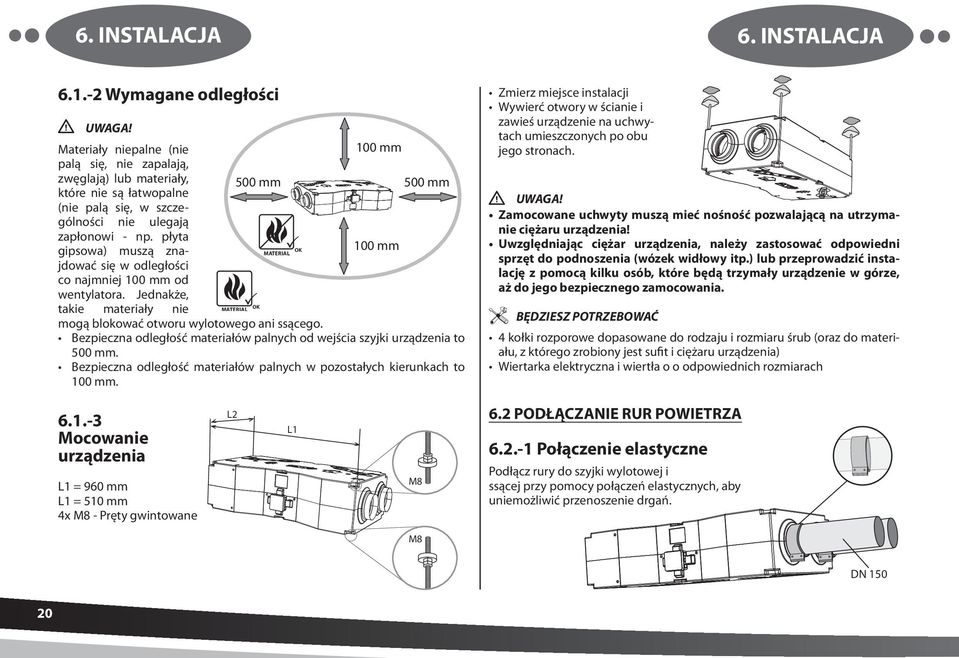

20 6. INSTALACJA 6. INSTALACJA Wymagane odległości UWAGA! Materiały niepalne (nie 100 mm palą się, nie zapalają, zwęglają) lub materiały, które nie są łatwopalne (nie palą się, w szczególności 500 mm 500 mm nie ulegają zapłonowi - np. płyta gipsowa) muszą znajdować 100 mm OK MATERIAL się w odległości co najmniej 100 mm od wentylatora. Jednakże, takie materiały nie OK MATERIAL mogą blokować otworu wylotowego ani ssącego. Bezpieczna odległość materiałów palnych od wejścia szyjki urządzenia to 500 mm. Bezpieczna odległość materiałów palnych w pozostałych kierunkach to 100 mm. Zmierz miejsce instalacji Wywierć otwory w ścianie i zawieś urządzenie na uchwytach umieszczonych po obu jego stronach. UWAGA! Zamocowane uchwyty muszą mieć nośność pozwalającą na utrzymanie ciężaru urządzenia! Uwzględniając ciężar urządzenia, należy zastosować odpowiedni sprzęt do podnoszenia (wózek widłowy itp.) lub przeprowadzić instalację z pomocą kilku osób, które będą trzymały urządzenie w górze, aż do jego bezpiecznego zamocowania. BĘDZIESZ POTRZEBOWAĆ 4 kołki rozporowe dopasowane do rodzaju i rozmiaru śrub (oraz do materiału, z którego zrobiony jest sufit i ciężaru urządzenia) Wiertarka elektryczna i wiertła o o odpowiednich rozmiarach Mocowanie urządzenia L1 = 960 mm L1 = 510 mm 4x M8 - Pręty gwintowane L2 L1 M8 6.2 PODŁĄCZANIE RUR POWIETRZA Połączenie elastyczne Podłącz rury do szyjki wylotowej i ssącej przy pomocy połączeń elastycznych, aby uniemożliwić przenoszenie drgań. M8 DN

21 6. INSTALACJA 6. INSTALACJA BĘDZIESZ POTRZEBOWAĆ 4 śruby M8 Klucze do nakrętek bocznych 4 elastyczne połączenia kwadratowe Wkrętak z końcówką krzyżową Taśma uszczelniająca, masa uszczelniająca NIE ZAPOMNIJ! Podłączone rury muszą mieć taką samą średnicę, jak szyjka wylotowa i ssąca. W przypadku użycia rur o mniejszej średnicy, wydajność urządzenia może spaść, a w niektórych przypadkach trwałość wentylatorów również może ulec ograniczeniu. Wszelkie połączenia pomiędzy rurami doprowadzającymi powietrze a urządzeniem należy uszczelnić przy pomocy masy lub taśmy uszczelniającej. Minimalna odległość zgięć rur powietrza lub króćców zwężkowych od szyjki urządzenia wynosi 500 mm Kratka ochronna Jeśli niektóre z szyjek urządzenia nie będą podłączone do rur, należy zasłonić otwory kratką chroniącą przed dotknięciem obrotowych części wentylatora, prętów grzejnych itp INSTALACJA ELEKTRYCZNIA I MOCOWANIA ELEKTRYCZNE UWAGA! Przed rozpoczęciem pracy z wewnętrznymi częściami urządzenia należy wyłączyć główne zasilania elektryczne! Instalację elektryczną wentylatora należy przeprowadzić zgodnie z dokumentacją techniczną wydaną przez wykwalifikowanego elektryka. Sama instalacja może zostać przeprowadzona przez osobę posiadającą wykształcenie elektryczne. Należy przestrzegać instrukcji obsługi, odpowiednich przepisów krajowych oraz dyrektyw. Schematy elektryczne umieszczone na produkcie są ważniejsze od schematów umieszczonych w instrukcji! Przed rozpoczęciem instalacji sprawdź, czy oznaczenia na złączach są zgodne ze schematem połączeń elektrycznych. W razie jakichkolwiek wątpliwości skontaktuj się z dostawcą i pod żadnym pozorem nie podłączaj wentylatora. Jeśli produkt zostanie podłączony do układu sterowania innego niż oryginalny, podłączenie części regulacyjnych i pomiarowych musi przeprowadzić firma, która dostarczyła system. Urządzenie należy podłączyć do zasilania przy użyciu izolowanych kabli odpornych na temperaturę o odpowiedniej średnicy zgodnie z odpowiednimi przepisami krajowymi i dyrektywami UE. Wszystkie kable muszą przechodzić przez tuleje z boku skrzynki regulacji w celu zachowania klasy ochrony elektrycznej. Wszelkie modyfikacje i zmiany wewnętrznych połączeń urządzenia są zabronione i mogą prowadzić do utraty gwarancji. Poprawne działanie urządzenia gwarantuje jedynie zastosowanie oryginalnych elementów mocujących Jeśli istnieje potrzeba instalacji czujników lub elementów regulacyjnych bezpośrednio w urządzeniu lub na obudowie urządzenia, należy skonsultować taką instalację z producentem (wyłącznym dystrybutorem) urządzenia. 21

22 6. INSTALACJA 6. INSTALACJA Przewód zasilania Instalacja elektryczna Podłącz elementy elektryczne urządzenia do złączy wewnątrz skrzynki regulacji dokładnie zgodnie ze schematem połączeń elektrycznych i zgodnie z oznaczeniami na złączach. Urządzenie musi być wyposażone, aby połączyć się przewód zasilający z wtyczką. INFORMACJE TECHNICZNE Parametry elektryczne są podane na tabliczce znamionowej U F N Ph Av = zasilanie = częstotliwość = obroty wentylatora = liczba obwodów = przepływ powietrza Zalecane wyłączniki automatyczne Typ produktu Numer seryjny 3x 0,5 mm 2 Urządzenie musi być ustawiony tak, że gniazdo jest dostępna I = natężenie P = moc w watach M = ciężar IP = klasa ochrony Wersja = Wyłączniki automatyczne HRV 30 10A, 1f NIE ZAPOMNIJ! Schemat połączeń elektrycznych jest przyklejony po wewnętrznej stronie zdejmowanej pokrywy skrzynki regulacji. Wszystkie elementy należy podłączać przy pomocy kabli dostarczonych przez producenta lub zgodnego ze specyfikacją poszczególnych elementów. L N LV LR V1 V2 V3 Přívod PE L+N+PE 230V/50hz CYSY 5x0,5 mm CYSY 3x0,5 mm 2 2 a-1 c-3 d-4 f-6 0 I II III X X X X X X CP-SM-V CP-SM-V4 22

23 6. INSTALACJA 6. INSTALACJA Panel sterowania Urządzenie można uruchomić po podłączeniu panelu zdalnego sterowania do zasilania przy pomocy kabla zasilania. 1. wykręć śrubę mocującą na spodzie panelu 2. otwórz panel zdalnego sterowania 3. podłącz kabel do przesyłania danych do gniazda wewnątrz panelu 4. zamknij panel i zabezpiecz go śrubą NIE ZAPOMNIJ! Podczas mocowania kabla do ściany itp., uważaj, aby nie naruszyć izolacji. W sytuacji, gdy kable do przesyłania danych nie będą podłączane od razu po zamocowaniu pilota i wentylatora, zaklej złącza lub końce kabli taśmą izolacyjną, aby zapewnić ochronę przed ewentualnym uszkodzeniem mechanicznym lub zwarciem. Złącza kabla należy chronić przed wodą i innymi płynami. NIE ZAPOMNIJ! Kable zasilania sieciowego przeprowadza się osobno do poszczególnych urządzeń PODŁĄCZANIE ODPŁYWU SKROPLONEJ PARY BĘDZIESZ POTRZEBOWAĆ 1 Wąż średnica 1/ 2 klej do rur spustowych (częścią dostawy) Pozostałe otwory ślepe przez korki. h1 h2 12 mm h1 Varianta 1 Varianta 2 h2 23

24 6. INSTALACJA 7. URUCHAMIANIE Podłącz syfon do szyjki i do rury spustowej, która będzie podłączona do kanalizacji. NIE ZAPOMNIJ! Dopilnuj, aby urządzenie było nachylone, tak aby skraplająca się para mogła spływać swobodnie. Przed uruchomieniem urządzenia należy wypełnić syfon wodą! W przeciwnym wypadku może dojść do zalania urządzenia. NIE ZAPOMNIJ! Przed pierwszym uruchomieniem wentylatora sprawdź, co następuje: Poprawne przymocowanie urządzenia do ramy. Poprawne zamknięcie urządzenia, podłączenie wszystkich szyjek do rur lub zabezpieczenie ich kratką, co zabezpiecza przed obrażeniami spowodowanymi obrotowymi lub gorącymi częściami. Poprawne podłączenie zasilania sieciowego, wliczając uziemienie i zewnętrzne zabezpieczenie obwodów. Poprawne podłączenie wszystkich elementów elektrycznych. Podłączenie odpływu skroplonej pary do kanalizacji. Zgodność instalacji z wszystkimi zalecaniami w tej instrukcji. Żadne narzędzia ani inne przedmioty, które mogłyby spowodować uszkodzenia, nie są pozostawione wewnątrz urządzenia. czy jednostka obejmuje czyszczenie filtra. 5 UWAGA! Wszelkie modyfikacje i zmiany wewnętrznych połączeń urządzenia są zabronione i prowadzą do utraty gwarancji. Zalecamy użytkowanie akcesoriów naszej firmy. W przypadku wątpliwości dotyczących stosowania akcesoriów nieoryginalnych, skontaktuj się z dostawcą. 24

25 7. URUCHAMIANIE 8. KONSERWACJA 7.1 Uruchamianie urządzenia i ustawianie PRĘDKOŚCI OBROTÓW WENTYLATORA WYŁĄCZONE NISKA PRĘDKOŚĆ 8.1 Wymiana filtra WYSOKA PRĘDKOŚĆ ŚREDNIA PRĘDKOŚĆ 7.2 Wyłączanie URZĄDZENIA UWAGA! Jeśli filtr nie będzie poprawnie oczyszczany (wymieniany), wydajność urządzenia może spaść i może dojść do uszkodzenia wentylatora. 8.2 Okresowe czyszczenie wentylatora Zalecamy przeprowadzanie regularnych kontroli urządzenia i jego czyszczenie co pół roku. Jednakże, częstotliwość konserwacji i czyszczenia należy dostosować do warunków pracy. Zalecamy ogólne czyszczenie urządzenia co najmniej raz na rok. Jeśli urządzenie nie będzie użytkowane przez długi okres, zalecamy włączanie go na godzinę co najmniej raz na pół roku. UWAGA! Obsługa urządzenia bez filtra nie jest aktywna! W przeciwnym razie wymiennik ciepła może ulec uszkodzeniu!!! 25

26 8. KONSERWACJA 9. NA KONIEC 11 mm W tym konserwacji zawsze należy zdjąć ze stanowiska pracy - istnieje ryzyko szkody. Po zakończeniu instalacji urządzenia, dokładnie przeczytaj instrukcję bezpiecznej obsługi wentylacji. Ta instrukcja zawiera również przykłady potencjalnych problemów i zalecane sposoby ich rozwiązania. W razie jakichkolwiek pytań, proszę bez wahania kontaktować się z naszym działem sprzedaży lub działem wsparcia technicznego. Demontaż jednostki tylko w wyjątkowych przypadkach!!! Akcesoria: ND-CP-SM-V-4 - Regulator HRV-30-G4 - Filtry (2 szt) Oczyść wentylator przy pomocy odkurzacza, szczoteczki, ściereczki i wody z mydłem. Nie czyść wentylatora przy użyciu: Ostrych przedmiotów, agresywnych środków chemicznych, rozpuszczalników, trących środków czyszczących, wody pod ciśnieniem ani pary. KONTAKT Adres 2VV, s.r.o., Poděbradská 289, Pardubice, Czechy Internet 26
