1 BIURO PROJEKTOWO-KONSULTACYJNE INŻYNIERII LĄDOWEJ SIGMA Zbigniew Zadrożny ul. Batalionów Chłopskich Dzierżoniów tel NIP REGON KONTO: PKO BP S.A. O/DZIERŻONIÓW PRZEDMIAR ROBÓT DLA INWESTYCJI P.N.: BUDOWA CHODNIKA WRAZ Z BUDOWĄ ZATOKI AUTOBUSOWEJ W CIĄGU DROGI POWIATOWEJ NR 3005D W DOBROCINIE INWESTOR: Zarząd Dróg Powiatowych w Dzierżoniowie ul. Garbarska Dzierżoniów KODY WEDŁUG WSPÓLNEGO SŁOWNIKA ZAMÓWIEŃ (CPV): ROBOTY PRZYGOTOWAWCZE Roboty w zakresie burzenia, roboty ziemne. ROBOTY W ZAKRESIE WZNOSZENIA KOMPLETNYCH OBIETÓW BUDOWLANYCH ROBOTY W ZAKRESIE BUDOWY KANAŁÓW DESZCZOWYCH) ROBOTY W ZAKRESIE BUDOWY DRÓG AUTOR DOKUMENTACJI: mgr inż. Zbigniew Zadrożny projektant DZIERŻONIÓW, sierpień 2011 r.

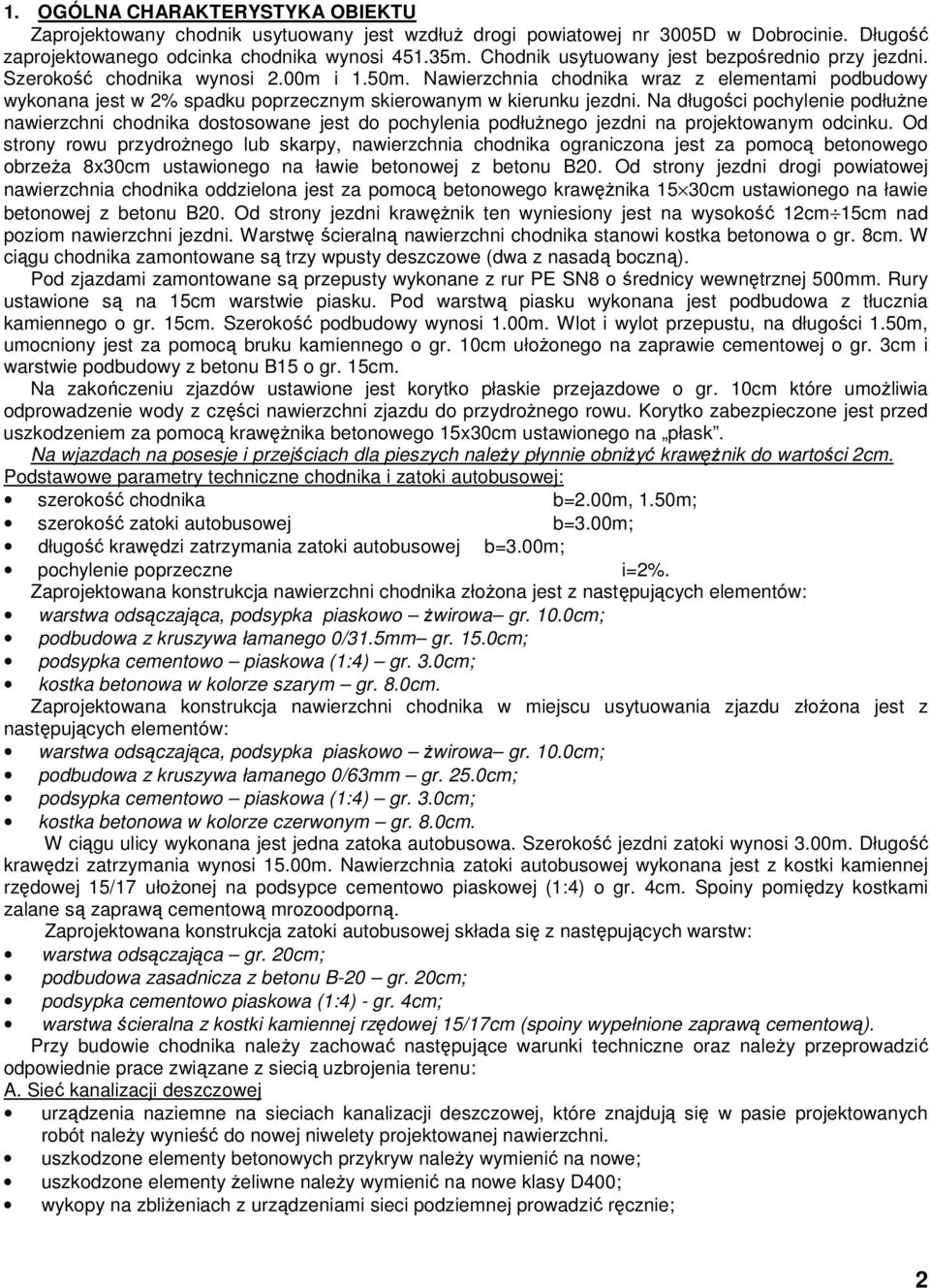

2 1. OGÓLNA CHARAKTERYSTYKA OBIEKTU Zaprojektowany chodnik usytuowany jest wzdłuż drogi powiatowej nr 3005D w Dobrocinie. Długość zaprojektowanego odcinka chodnika wynosi m. Chodnik usytuowany jest bezpośrednio przy jezdni. Szerokość chodnika wynosi 2.00m i 1.50m. Nawierzchnia chodnika wraz z elementami podbudowy wykonana jest w 2% spadku poprzecznym skierowanym w kierunku jezdni. Na długości pochylenie podłużne nawierzchni chodnika dostosowane jest do pochylenia podłużnego jezdni na projektowanym odcinku. Od strony rowu przydrożnego lub skarpy, nawierzchnia chodnika ograniczona jest za pomocą betonowego obrzeża 8x30cm ustawionego na ławie betonowej z betonu B20. Od strony jezdni drogi powiatowej nawierzchnia chodnika oddzielona jest za pomocą betonowego krawężnika 15 30cm ustawionego na ławie betonowej z betonu B20. Od strony jezdni krawężnik ten wyniesiony jest na wysokość 12cm 15cm nad poziom nawierzchni jezdni. Warstwę ścieralną nawierzchni chodnika stanowi kostka betonowa o gr. 8cm. W ciągu chodnika zamontowane są trzy wpusty deszczowe (dwa z nasadą boczną). Pod zjazdami zamontowane są przepusty wykonane z rur PE SN8 o średnicy wewnętrznej 500mm. Rury ustawione są na 15cm warstwie piasku. Pod warstwą piasku wykonana jest podbudowa z tłucznia kamiennego o gr. 15cm. Szerokość podbudowy wynosi 1.00m. Wlot i wylot przepustu, na długości 1.50m, umocniony jest za pomocą bruku kamiennego o gr. 10cm ułożonego na zaprawie cementowej o gr. 3cm i warstwie podbudowy z betonu B15 o gr. 15cm. Na zakończeniu zjazdów ustawione jest korytko płaskie przejazdowe o gr. 10cm które umożliwia odprowadzenie wody z części nawierzchni zjazdu do przydrożnego rowu. Korytko zabezpieczone jest przed uszkodzeniem za pomocą krawężnika betonowego 15x30cm ustawionego na płask. Na wjazdach na posesje i przejściach dla pieszych należy płynnie obniżyć krawężnik do wartości 2cm. Podstawowe parametry techniczne chodnika i zatoki autobusowej: szerokość chodnika b=2.00m, 1.50m; szerokość zatoki autobusowej b=3.00m; długość krawędzi zatrzymania zatoki autobusowej b=3.00m; pochylenie poprzeczne i=2%. Zaprojektowana konstrukcja nawierzchni chodnika złożona jest z następujących elementów: warstwa odsączająca, podsypka piaskowo żwirowa gr. 10.0cm; podbudowa z kruszywa łamanego 0/31.5mm gr. 15.0cm; podsypka cementowo piaskowa (1:4) gr. 3.0cm; kostka betonowa w kolorze szarym gr. 8.0cm. Zaprojektowana konstrukcja nawierzchni chodnika w miejscu usytuowania zjazdu złożona jest z następujących elementów: warstwa odsączająca, podsypka piaskowo żwirowa gr. 10.0cm; podbudowa z kruszywa łamanego 0/63mm gr. 25.0cm; podsypka cementowo piaskowa (1:4) gr. 3.0cm; kostka betonowa w kolorze czerwonym gr. 8.0cm. W ciągu ulicy wykonana jest jedna zatoka autobusowa. Szerokość jezdni zatoki wynosi 3.00m. Długość krawędzi zatrzymania wynosi 15.00m. Nawierzchnia zatoki autobusowej wykonana jest z kostki kamiennej rzędowej 15/17 ułożonej na podsypce cementowo piaskowej (1:4) o gr. 4cm. Spoiny pomiędzy kostkami zalane są zaprawą cementową mrozoodporną. Zaprojektowana konstrukcja zatoki autobusowej składa się z następujących warstw: warstwa odsączająca gr. 20cm; podbudowa zasadnicza z betonu B-20 gr. 20cm; podsypka cementowo piaskowa (1:4) - gr. 4cm; warstwa ścieralna z kostki kamiennej rzędowej 15/17cm (spoiny wypełnione zaprawą cementową). Przy budowie chodnika należy zachować następujące warunki techniczne oraz należy przeprowadzić odpowiednie prace związane z siecią uzbrojenia terenu: A. Sieć kanalizacji deszczowej urządzenia naziemne na sieciach kanalizacji deszczowej, które znajdują się w pasie projektowanych robót należy wynieść do nowej niwelety projektowanej nawierzchni. uszkodzone elementy betonowych przykryw należy wymienić na nowe; uszkodzone elementy żeliwne należy wymienić na nowe klasy D400; wykopy na zbliżeniach z urządzeniami sieci podziemnej prowadzić ręcznie; 2

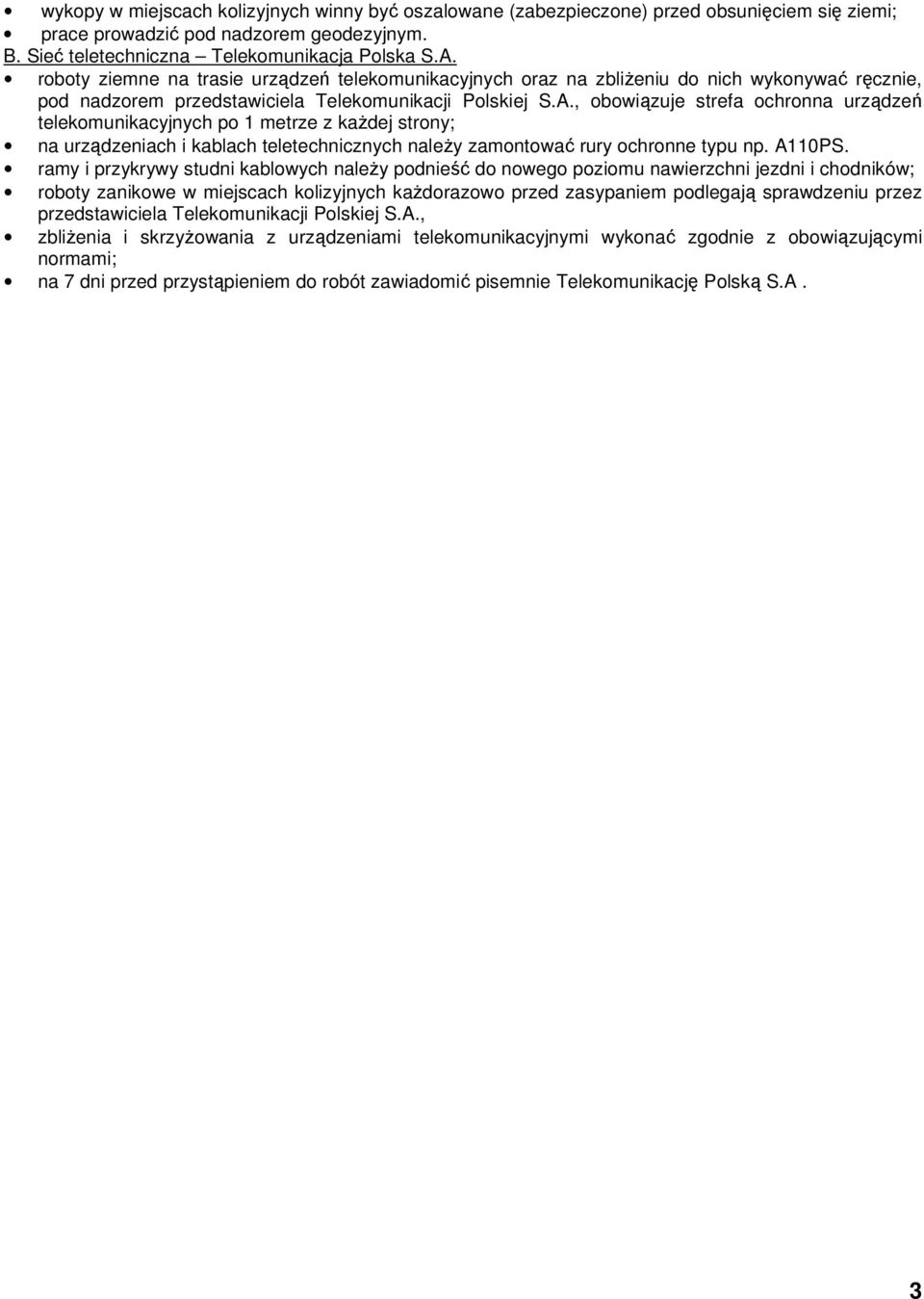

3 wykopy w miejscach kolizyjnych winny być oszalowane (zabezpieczone) przed obsunięciem się ziemi; prace prowadzić pod nadzorem geodezyjnym. B. Sieć teletechniczna Telekomunikacja Polska S.A. roboty ziemne na trasie urządzeń telekomunikacyjnych oraz na zbliżeniu do nich wykonywać ręcznie, pod nadzorem przedstawiciela Telekomunikacji Polskiej S.A., obowiązuje strefa ochronna urządzeń telekomunikacyjnych po 1 metrze z każdej strony; na urządzeniach i kablach teletechnicznych należy zamontować rury ochronne typu np. A110PS. ramy i przykrywy studni kablowych należy podnieść do nowego poziomu nawierzchni jezdni i chodników; roboty zanikowe w miejscach kolizyjnych każdorazowo przed zasypaniem podlegają sprawdzeniu przez przedstawiciela Telekomunikacji Polskiej S.A., zbliżenia i skrzyżowania z urządzeniami telekomunikacyjnymi wykonać zgodnie z obowiązującymi normami; na 7 dni przed przystąpieniem do robót zawiadomić pisemnie Telekomunikację Polską S.A. 3

4 PRZEDMIAR ROBÓT BUDOWA CHODNIKA WRAZ Z BUDOWĄ ZATOKI AUTOBUSOWEJ W CIĄGU DROGI POWIATOWEJ NR 3005D W DOBROCINIE Wyszczególnienie Jednostka Cena LP. Pozycja elementów Jednostk. Wartość rozliczeniowych Nazwa Ilość [ zł ] [zł] DZIAŁ I ROBOTY PRZYGOTOWAWCZE ST NR 1 ROBOTY ROZBIÓRKOWE 1 rozebranie zjazdów o zróżnicowanej szt. 5,00 nawierzchni wraz z przepustem pod zjazdem, ścianką czołową wraz z usunięciem odpadów z miejsca wytworzenia zgodnie z ustawą o odpadach (Wykonawca jest wytwórcą odpadów i ponosi wszelkie koszty związane z usunięciem, odzyskiem lub unieszkodliwieniem odpadów) 2 Rozebranie nawierzchni z betonu m2 23,00 asfaltowego gr. ~10cm wraz z usunięciem odpadów z miejsca wytworzenia zgodnie z ustawą o odpadach (Wykonawca jest wytwórcą odpadów i ponosi wszelkie koszty związane z usunięciem, odzyskiem lub unieszkodliwieniem odpadów) 3 Podwyższenie elementów ogrodzeń szt. 3,00 stalowych takich jak furtki i bramy ST NR 2 ROBOTY ZIEMNE 4 zdjęcie warstwy humusu o gr cm m3 430,00 wraz z odwiezieniem przez gruntu na składowisko WYKONAWCY 5 zdjęcie warstwy humusu o gr cm m3 105,00 na odkład do ponownego wbudowania 6 wykonanie wykopów - POD m3 65,50 PRZEPUSTY, KAMIENNE ŚCIANKI CZOŁOWE, WPUSTY DESZCZO-WE I RURY OCHRONNE wraz z odwiezieniem gruntu z robót ziemnych na składowisko WYKONAWCY 7 wykonanie wykopów - POD m3 45,00 KONSTRUKCJĘ CHODNIKÓW, ZATOKI AUTOBUSOWEJ wraz z odwiezieniem gruntu na składowisko WYKONAWCY 8 Montaż rur ochronnych A110PS na sieci teletechnicznej m 24,00 4

5 ST NR 3 ZASYPYWANIE WYKOPÓW WRAZ ZAGĘSZCZENIEM 9 Wykonanie nasypów POD KONSTRUKCJĘ CHODNIKÓW I ZATOKI AUTOBUSOWEJ gruntem z dokopu Wykonawcy grunt z grupy G1 wraz z zagęszczeniem 10 Wykonanie nasypów POD KONSTRUKCJĘ PRZEPUSTÓW gruntem z dokopu Wykonawcy grunt z grupy G1 wraz z zagęszczeniem 11 Zasypanie i zagęszczanie wykopów - PO UŁOŻENIU RUR OCHRONNYCH I WPUSTÓW DESZCZOWYCH, grunt G1 wraz z jego pozyskaniem i dowozem m3 285,00 m3 98,00 m3 9,00 DZIAŁ II ROBOTY BUDOWLANE W ZAKRESIE BUDOWY KANAŁÓW DESZCZOWYCH ST NR 4 BUDOWA SIECI DESZCZOWEJ 12 budowa sieci kanalizacji deszczowej z rur φ500mm z rur PE SN8 PRZEPUSTY 13 budowa sieci kanalizacji deszczowej z rur z PVC φ160mm SN8 - PRZYKANALIKI 14 montaż wpustów deszczowych φ500mm typu BS z betonu B45 z prefabrykowanych elementów żelbetowych o średnicy 500mm, wyposażone fabrycznie w osadnik, pierścień odciążający z rusztem uchylnym klasy D montaż wpustów deszczowych z nasadą boczną φ500mm typu BS z betonu B45 z prefabrykowanych elementów żelbetowych o średnicy 500mm, wyposażone fabrycznie w osadnik, pierścień odciążający z rusztem uchylnym klasy D Wymiana płyty żelbetonowej na studni kanalizacji deszczowej 17 Montaż włazu żeliwnego z wypełnieniem z betonu B55 klasy D400 mb 82,50 m 9,00 szt. 1,00 szt. 2,00 szt. 1,00 szt. 1,00 5

6 DZIAŁ III ROBOTY W ZAKRESIE BUDOWY DRÓG ST NR 5 KORYTO Z PROFILOWANIEM 18 wykonanie koryta wraz z m2 882,00 wyprofilowaniem i zagęszczeniem podłoża na gł. 0-5cm wraz z odwozem urobku na składowisko Wykonawcy ST NR 6 WARSTWA ODSĄCZAJĄCA 19 wykonanie warstwy odsączającej o gr. m2 94,00 20cm - POD ZATOKĘ AUTOBUSOWĄ 20 wykonanie warstwy odsączającej o gr. m2 510,00 10cm - POD CHODNIK 21 Wykonanie warstwy odsączającej o gr. m2 165,00 10cm - POD ZJAZDY 22 Wykonanie warstwy odsączającej o gr. m2 137,50 15cm - POD KRAWĘZNIK 23 wykonanie warstwy odsączającej o gr. m2 82,50 15cm - POD RURY PRZEPUSTU ST NR 7 PODBUDOWA Z BETONU B20 24 wykonanie podbudowy z betonu B20 o m2 94,00 gr. 20cm POD ZATOKĘ AUTOBUSOWĄ 25 wykonanie podbudowy z betonu B20 o m2 66,00 gr. 15cm - POD UMOCNIENIE WYLOTÓW I WLOTÓW PRZEPUSTÓW 26 wykonanie podbudowy z betonu B20 o m2 75,00 gr. 20cm - ODTWORZENIE NAWIERZCHNI WZDŁUŻ KRAWĘŻNIKA ST NR 8 PODBUDOWA Z TŁUCZNIA KAMIENNEGO 27 wykonanie podbudowy z tłucznia m2 75,00 kamiennego stabilizowanego mechanicznie 0/31.5mm o gr. 5cm - UZUPEŁNIENIE PODBUDOWY WZDŁUŻ KRAWĘŻNIKA 28 wykonanie podbudowy z tłucznia m2 82,50 kamiennego stabilizowanego mechanicznie 0/31.5mm o gr. 15cm - POD RURĘ PRZEPUSTU 29 wykonanie podbudowy z tłucznia m2 510,00 kamiennego stabilizowanego mechanicznie 0/31.5mm o gr. 15cm - POD CHODNIK 30 wykonanie podbudowy z tłucznia m2 165,00 kamiennego stabilizowanego mechanicznie 0/31.5mm o gr. 25cm - POD ZJAZDY 6

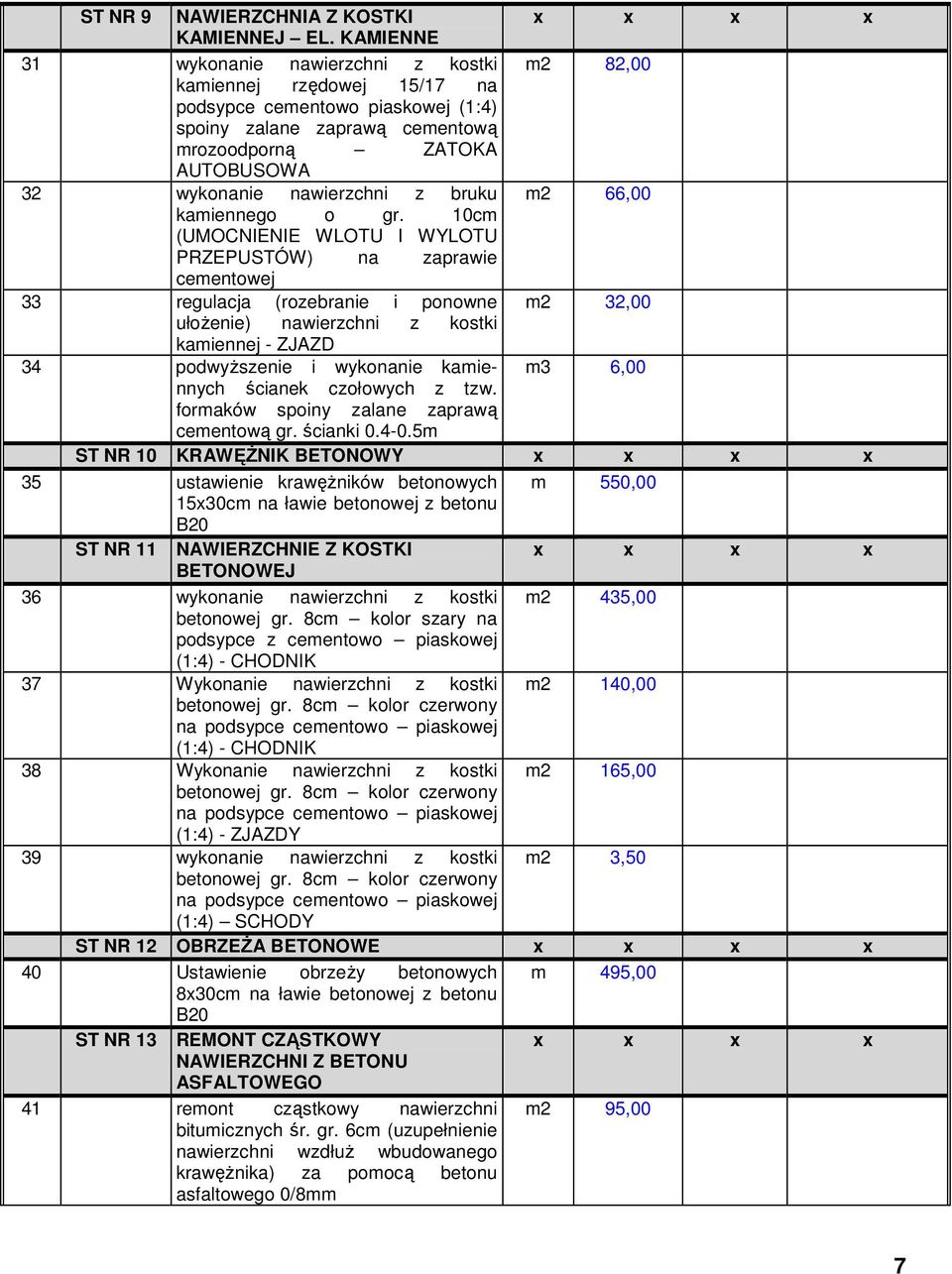

7 ST NR 9 NAWIERZCHNIA Z KOSTKI KAMIENNEJ EL. KAMIENNE 31 wykonanie nawierzchni z kostki m2 82,00 kamiennej rzędowej 15/17 na podsypce cementowo piaskowej (1:4) spoiny zalane zaprawą cementową mrozoodporną ZATOKA AUTOBUSOWA 32 wykonanie nawierzchni z bruku m2 66,00 kamiennego o gr. 10cm (UMOCNIENIE WLOTU I WYLOTU PRZEPUSTÓW) na zaprawie cementowej 33 regulacja (rozebranie i ponowne m2 32,00 ułożenie) nawierzchni z kostki kamiennej - ZJAZD 34 podwyższenie i wykonanie kamiennych m3 6,00 ścianek czołowych z tzw. formaków spoiny zalane zaprawą cementową gr. ścianki m ST NR 10 KRAWĘŻNIK BETONOWY 35 ustawienie krawężników betonowych m 550,00 15x30cm na ławie betonowej z betonu B20 ST NR 11 NAWIERZCHNIE Z KOSTKI BETONOWEJ 36 wykonanie nawierzchni z kostki m2 435,00 betonowej gr. 8cm kolor szary na podsypce z cementowo piaskowej (1:4) - CHODNIK 37 Wykonanie nawierzchni z kostki m2 140,00 betonowej gr. 8cm kolor czerwony na podsypce cementowo piaskowej (1:4) - CHODNIK 38 Wykonanie nawierzchni z kostki m2 165,00 betonowej gr. 8cm kolor czerwony na podsypce cementowo piaskowej (1:4) - ZJAZDY 39 wykonanie nawierzchni z kostki m2 3,50 betonowej gr. 8cm kolor czerwony na podsypce cementowo piaskowej (1:4) SCHODY ST NR 12 OBRZEŻA BETONOWE 40 Ustawienie obrzeży betonowych m 495,00 8x30cm na ławie betonowej z betonu B20 ST NR 13 REMONT CZĄSTKOWY NAWIERZCHNI Z BETONU ASFALTOWEGO 41 remont cząstkowy nawierzchni m2 95,00 bitumicznych śr. gr. 6cm (uzupełnienie nawierzchni wzdłuż wbudowanego krawężnika) za pomocą betonu asfaltowego 0/8mm 7

8 42 remont cząstkowy nawierzchni m2 23,00 bitumicznych śr. gr. 6cm za pomocą betonu asfaltowego 0/8mm - ZJAZD ST NR 14 URZĄDZENIA BEZPIECZEŃSTWA RUCHU 43 wprowadzenie i utrzymanie rycz 1,00 tymczasowej organizacji ruchu 44 Zdjęcie znaków drogowych łącznie z szt. 1,00 wykopaniem słupka wraz z odwiezieniem przez WYKONAWCĘ materiału z robót rozbiórkowych na składowisko INWESTORA 45 Przestawienie znaków drogowych szt. 4,00 46 słupki do znaków drogowych z rur szt. 3,00 stalowych ocynkowanych o średnicy 60mm grubość ścianki 3.2mm 47 znaki drogowe D-6 szt. 2,00 48 znaki drogowe D-15 - dwustronne szt. 1,00 49 Docelowe oznakowanie poziome m2 13,95 grubowarstwowe (P14 = 1.15mb; P-10 = 8m2; P-7a = 4.80m2 50 Montaż stalowych balustrad typowych mb 8,00 o wysokości 1.10m wraz z zabezpieczeniem antykorozyjnym ST NR 15 ZIELEŃ DROGOWA 51 Rozrzucenie humusu zmagazynowanego m3 105,00 w hałdach gr. 10cm na skarpach, przeciwskarpach i za obrzeżami wraz z wyrównaniem i zagęszczeniem 52 wykonanie trawników m2 650,00 ST NR 16 PRACE GEODEZYJNE 53 Obsługa geodezyjna inwestycji rycz. 1,00 RAZEM KOSZT ROBÓT netto: zł PODATEK VAT 23%: zł RAZEM KOSZT ROBÓT brutto: zł 8
