1. Droga powiatowa nr 2132 C Sitno - Mazowsze - ODCINEK A-C

Transkrypt

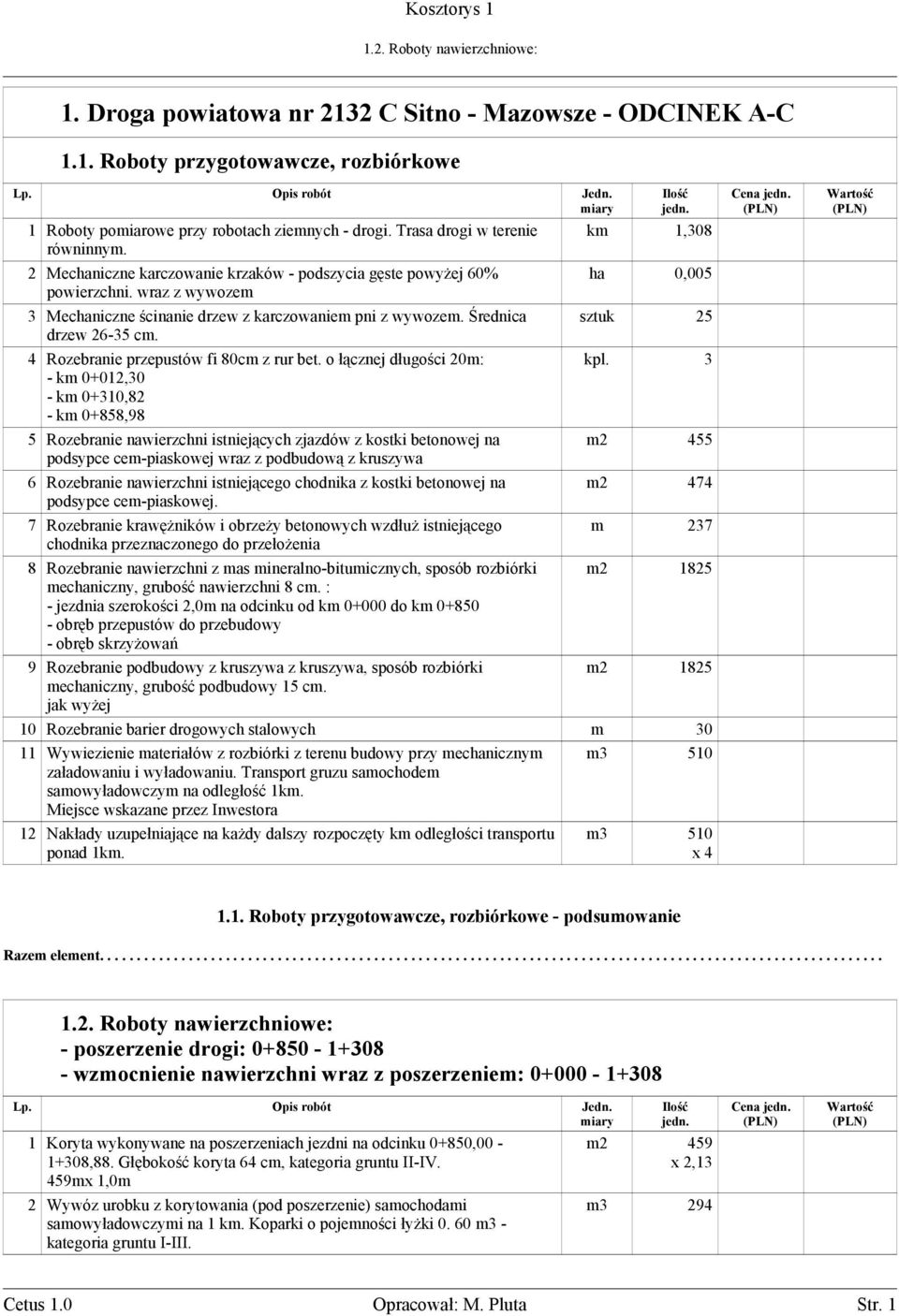

1 1.2. Roboty nawierzchniowe: 1. Droga powiatowa nr 2132 C Sitno - Mazowsze - ODCINEK A-C 1.1. Roboty przygotowawcze, rozbiórkowe 1 Roboty pomiarowe przy robotach ziemnych - drogi. Trasa drogi w terenie km 1,308 równinnym. 2 Mechaniczne karczowanie krzaków - podszycia gęste powyŝej 60% ha 0,005 powierzchni. wraz z wywozem 3 Mechaniczne ścinanie drzew z karczowaniem pni z wywozem. Średnica sztuk 25 drzew cm. 4 Rozebranie przepustów fi 80cm z rur bet. o łącznej długości 20m: kpl. 3 - km 0+012,30 - km 0+310,82 - km 0+858,98 5 Rozebranie nawierzchni istniejących zjazdów z kostki betonowej na m2 455 podsypce cem-piaskowej wraz z podbudową z kruszywa 6 Rozebranie nawierzchni istniejącego chodnika z kostki betonowej na m2 474 podsypce cem-piaskowej. 7 Rozebranie krawęŝników i obrzeŝy betonowych wzdłuŝ istniejącego m 237 chodnika przeznaczonego do przełoŝenia 8 Rozebranie nawierzchni z mas mineralno-bitumicznych, sposób rozbiórki m mechaniczny, grubość nawierzchni 8 cm. : - jezdnia szerokości 2,0m na odcinku od km do km obręb przepustów do przebudowy - obręb skrzyŝowań 9 Rozebranie podbudowy z kruszywa z kruszywa, sposób rozbiórki m mechaniczny, grubość podbudowy 15 cm. jak wyŝej 10 Rozebranie barier drogowych stalowych m Wywiezienie materiałów z rozbiórki z terenu budowy przy mechanicznym załadowaniu i wyładowaniu. Transport gruzu samochodem samowyładowczym na odległość 1km. Miejsce wskazane przez Inwestora m Nakłady uzupełniające na kaŝdy dalszy rozpoczęty km odległości transportu ponad 1km. m Roboty przygotowawcze, rozbiórkowe - podsumowanie 1.2. Roboty nawierzchniowe: - poszerzenie drogi: wzmocnienie nawierzchni wraz z poszerzeniem: Koryta wykonywane na poszerzeniach jezdni na odcinku 0+850, ,88. Głębokość koryta 64 cm, kategoria gruntu II-IV. 459mx 1,0m 2 Wywóz urobku z korytowania (pod poszerzenie) samochodami samowyładowczymi na 1 km. Koparki o pojemności łyŝki m3 - kategoria gruntu I-III. x 2,13 m3 294 Cetus 1.0 Opracował: M. Pluta Str. 1

2 1.3. Chodniki 3 Nakłady uzupełniające do poz. 2 - za kaŝdy dalszy rozpoczęty 1 km odległości transportu ponad 1 km samochodami samowyładowczymi. Przy przewozie po drogach 4 Profilowanie i zagęszczanie podłoŝa pod warstwy konstrukcyjne 5 Warstwy odsączające na poszerzeniu. Wykonanie i zagęszczenie warstwy - mechaniczne, grubość warstwy po zagęszczeniu 30 cm. 6 Podbudowy z kruszyw łamanych. Warstwa kruszywa łamanego - dolna, grubość warstwy po zagęszczeniu 17 cm. 7 Podbudowy z kruszyw łamanych. Warstwa kruszywa łamanego - górna, grubość warstwy po zagęszczeniu 8 cm. 8 Wykonanie warstwy wiąŝącej z mieszanek mineralno- bitumicznych asfaltowych, grubość warstwy po zagęszczeniu 5 cm. - odcinek od km do km 1+308,88 9 Nawierzchnie z mieszanek mineralno-bitumicznych (warstwa ścieralna). Warstwa ścieralna z mieszanek mineralno- bitumicznych asfaltowych, grubość warstwy po zagęszczeniu 4 cm. - odcinek od km do km 1+308,88 10 Nawierzchnie z mieszanek mineralno-bitumicznych (warstwa wiąŝąca). Dodatek za dalszy 1 km przewozu ponad 5 km. 11 Nawierzchnie z mieszanek mineralno-bitumicznych (warstwa ścieralna). Dodatek za dalszy 1 km przewozu ponad 5 km. 12 Pobocza - warstwy odsączające. Wykonanie i zagęszczenie warstwy - mechaniczne, grubość warstwy po zagęszczeniu 10 cm. 13 Pobocza - Podbudowy z kruszyw łamanych. Warstwa kruszywa łamanego - górna, grubość warstwy po zagęszczeniu 15 cm. 14 Wykonanie pasa zieleni szer. 1,0m po obu stronach jezdnina odcinku , grubość warstwy 30cm (grunt pozyskany z robót ziemnych 15 Humusowanie i obsianie pasów zieleni - przy grubości warstwy humusu 5cm. m3 294 x 1,13 m x 1,25 m mg 983 x 25 mg 785 x 25 m2 678 m2 678 m2 856 x 3 m Roboty nawierzchniowe: - podsumowanie 1.3. Chodniki 1 Formowanie i zagęszczenie nasypów spycharkami, pod chodnik oraz wymiana gruntu 2 Koryta wykonywane na całej szerokości chodników. Koryta wykonywane mechanicznie, głębokość 21 cm, 230mx2,0m= 460m2 3 Wywóz urobku z korytowania samochodami samowyładowczymi na 1 km. Koparki o pojemności łyŝki m3 - kategoria gruntu I-III. 250m3-51m3 (pas zieleni) 4 dodatek do poz. 3 - za kaŝdy dalszy rozpoczęty 1 km odległości transportu m3 250 m2 460 m3 199 m3 199 Cetus 1.0 (150109) Opracował: M. Pluta Str. 2

3 1.4. Zjazdy 5 Profilowanie i zagęszczanie podłoŝa pod warstwy konstrukcyjne 6 ObrzeŜa betonowe. ObrzeŜa o wymiarach 30x8 cm na podsypce piaskowej z wypełnieniem spoin piaskiem. 7 Ustawienie krawęŝników betonowych wraz z wykonaniem ław. KrawęŜniki betonowe wystające o wymiarach 15x30 cm na ławie betonowej i podsypce cementowo- piaskowej. 8 Ustawienie krawęŝników betonowych wjazdowych wraz z wykonaniem ław. KrawęŜniki betonowe o wymiarach 15x22 cm na ławie betonowej i podsypce cementowo- piaskowej. 9 Warstwy odsączające. Wykonanie i zagęszczenie warstwy - mechaniczne, grubość warstwy po zagęszczeniu 10 cm. 10 Chodniki z kostki brukowej betonowej. Kostka brukowa betonowa grub.8 cm, układanie na podsypce cementowo-piaskowej z wypełnieniem spoin piaskiem. 11 PrzełoŜenie chodnika w obrębie kościoła - starata materiału 5% (chodniki z kostki brukowej betonowej. Kostka brukowa betonowa grub.8 cm, układanie na podsypce cementowo-piaskowej z wypełnieniem spoin piaskiem.) 12 PrzełoŜenie obrzeŝy betonowych. ObrzeŜa o wymiarach 30x8 cm na podsypce piaskowej z wypełnieniem spoin piaskiem. 13 PrzełoŜenie krawęŝników betonowych wraz z wykonaniem ław. KrawęŜniki betonowe wystające o wymiarach 15x30 cm na ławie betonowej i podsypce cementowo- piaskowej. m2 757 m 480 m 95 m 32 m2 757 m2 757 m2 474 m 237 m Chodniki - podsumowanie 1.4. Zjazdy 1 Koryta wykonywane na zjazdach z kostki. Koryta wykonywane mechanicznie, głębokość 48 cm, 2 Koryta wykonywane na zjazdach z asfaltobetonu. Koryta wykonywane mechanicznie, głębokość 54 cm, 3 Profilowanie i zagęszczanie podłoŝa pod warstwy konstrukcyjne 4 UłoŜenie oporników bet. 12x25cm na krawedzi zjazdów na ławie betonowej i podsypce cementowo- piaskowej. 5 Ustawienie kraweŝników wjazdowych 15x22cm wraz z wykonaniem ław (podsypce cementowo- piaskowej) 6 Warstwy odsączające. Wykonanie i zagęszczenie warstwy - mechaniczne, grubość warstwy po zagęszczeniu 30 cm. 7 Podbudowy z kruszyw łamanychna zjazdach z kostki bet. Warstwa kruszywa łamanego - dolna, grubość warstwy po zagęszczeniu 15 cm. 8 Podbudowy z kruszyw łamanych na zjazdach bitumicznych. Warstwa kruszywa łamanego - dolna, grubość warstwy po zagęszczeniu 20 cm. 9 UłoŜenie kostka brukowa betonowa grub.8 cm, układanie na podsypce cementowo-piaskowej z wypełnieniem spoin piaskiem. m2 540 x 1,6 m2 184 x 1,8 m2 689 m 359 m 67 m2 689 m2 540 m2 184 x 1,33 m2 540 Cetus 1.0 Opracował: M. Pluta Str. 3

4 1.6. Zatoka autobusowa 10 Nawierzchnie z mieszanek mineralno-bitumicznych (warstwa ścieralna). Warstwa ścieralna z mieszanek mineralno- bitumicznych asfaltowych, grubość warstwy po zagęszczeniu 4 cm. 11 Przepusty rurowe pod zjazdami bitumicznymi. Elementy przepustu - ławy fundamentowe Ŝwirowe. 12 Przepusty rurowe pod zjazdami bitumicznymi. Elementy przepustu - rury PEHD o śred.40 cm. 13 Wywóz urobku z korytowania zjazdów - transport samochodami samowyładowczymi na 1 km. Koparki o pojemności łyŝki m3 - kategoria gruntu I-III. 14 dodatek do poz za kaŝdy dalszy rozpoczęty 1 km odległości transportu m2 184 m3 15 m 64 m3 360 m Umocnienie wlotu i wylotu przepustów darniowaniem na płask z humusem m Zjazdy - podsumowanie 1.5. Zatoka postojowa 1 Koryta wykonywane na całej szerokości zatoki. Koryta wykonywane mechanicznie, głębokość 48 cm, 2 Profilowanie i zagęszczanie podłoŝa pod warstwy konstrukcyjne 3 Warstwy odsączające. Wykonanie i zagęszczenie warstwy - mechaniczne, grubość warstwy po zagęszczeniu 10 cm. 4 Podbudowy betonowe. Pielęgnacja podbudowy piaskiem i wodą, grubość warstwy po zagęszczeniu 22 cm. 5 UłoŜenie kostki brukowej betonowej. Kostka brukowa betonowa grub.8 cm, układanie na podsypce cementowo-piaskowej z wypełnieniem spoin piaskiem. 6 Ustawienie krawęŝników wjazdowych betonowych 15x22x100cm (wystawiony +2cm) - długość 156m 7 Ustawienie kraweznikow bet. 12/15x30cm wraz z wykonaniem ław. KrawęŜniki betonowe wystające o wymiarach 12/15x30 cm na ławie betonowej i podsypce cementowo- piaskowej. 8 Wywóz urobku z korytowania samochodami samowyładowczymi na 1 km. Koparki o pojemności łyŝki m3 - kategoria gruntu I-III. 9 dodatek do poz. 8 - za kaŝdy dalszy rozpoczęty 1 km odległości transportu x 1,6 x 1,1 m 156 m 153 m3 220 m Zatoka postojowa - podsumowanie 1.6. Zatoka autobusowa Cetus 1.0 Opracował: M. Pluta Str. 4

5 1.7. Odwodnienie 1 Koryta wykonywane na całej szerokości zatoki. Koryta wykonywane mechanicznie, głębokość 48 cm, 2 Profilowanie i zagęszczanie podłoŝa pod warstwy konstrukcyjne 3 Warstwy odsączające. Wykonanie i zagęszczenie warstwy - mechaniczne, grubość warstwy po zagęszczeniu 10 cm. 4 Podbudowy betonowe. Pielęgnacja podbudowy piaskiem i wodą, grubość warstwy po zagęszczeniu 22 cm. 5 UłoŜenie kostki brukowej betonowej. Kostka brukowa betonowa grub.8 cm, układanie na podsypce cementowo-piaskowej z wypełnieniem spoin piaskiem. 6 Ustawienie krawęŝników wjazdowych betonowych 15x22x100cm (wystawiony +2cm) - długość 156m 7 Ustawienie kraweznikow bet. 12/15x30cm wraz z wykonaniem ław. KrawęŜniki betonowe wystające o wymiarach 12/15x30 cm na ławie betonowej i podsypce cementowo- piaskowej. 8 Wywóz urobku z korytowania samochodami samowyładowczymi na 1 km. Koparki o pojemności łyŝki m3 - kategoria gruntu I-III. 9 dodatek do poz. 8 - za kaŝdy dalszy rozpoczęty 1 km odległości transportu m2 498 x 1,6 m2 498 m2 498 m2 498 x 1,1 m2 498 m 38 m 95 m3 240 m Ustawienie wiaty autobusowej (typ uzgodniony z Gminą Zbójno) sztuk Zatoka autobusowa - podsumowanie 1.7. Odwodnienie 1 Odtworzenie rowów na odcinku ,88 oraz w obrębie m 920 przepustów w km 0+012,30, 0+310,82, km 0+858,98 2 Przepusty pod drogą powiatową. Elementy przepustu - ławy fundamentowe m3 26 Ŝwirowe. 3 Przepust rurowy z rury PEHD fi 60cm - km 0+310,82 - przebudowa m 30 istniejącego przepustu oraz studni rewizyjnych z kręgów Ŝelbetowych fi100cm (2szt.) 4 Przepusty rurowe z rury PEHD fi 80cm - - km 0+012,30, km 0+858,98 - m 38 przebudowa istniejącego przepustu 5 Darniowanie skarp na płask m Wykonanie 3 wpustów ulicznych z podłączeniem do rur przepustów sztuk 3 7 Ściek z kostki betonowej - ułoŝenie obrzeŝy chodnikowych 8x30cm wraz z m 2100 wykonaniem ław. ObrzeŜa chodnikowe 8x30cm na ławie betonowej i podsypce cementowo- piaskowej. 8 Ściek z ostki bet - ułoŝenie kostki bet. gr. 8cm na podsypce cementowo-piaskowej z wypełnieniem spoin cementem m Odwodnienie - podsumowanie Cetus 1.0 Opracował: M. Pluta Str. 5

6 2.2. Roboty nawierzchniowe 1.8. Elementy bezpieczeństwa ruchu drogowego 1 Ustawienie barier ochronnych U-12a w obrębie przepustów m 75 2 Wykonanie oznakowania poziomego cienkowarstwowego: linie m2 628 segregacyjne i krawędziowe 3 Ustwawienie znaków pionowych sztuk Elementy bezpieczeństwa ruchu drogowego - podsumowanie 1. Droga powiatowa nr 2132 C Sitno - Mazowsze - ODCINEK A-C - podsumowanie 2. Drogi powiatowa nr 2134 C Działyń - Klonowo - ODCINEK B-E 2.1. Roboty przygotowawcze 1 Roboty pomiarowe przy robotach ziemnych - drogi. Trasa drogi w terenie równinnym. km 0, Roboty przygotowawcze - podsumowanie 2.2. Roboty nawierzchniowe 1 Koryta wykonywane na poszerzeniu jezdni. Głębokość koryta 64 cm, kategoria gruntu II-IV. 2 Koryta wykonywane na poboczach. Głębokość koryta 25 cm, kategoria gruntu II-IV. 3 Wywóz urobku z korytowania samochodami samowyładowczymi na 1 km. Koparki o pojemności łyŝki m3 - kategoria gruntu I-III. 4 Nakłady uzupełniające do poz. 2 - za kaŝdy dalszy rozpoczęty 1 km odległości transportu ponad 1 km samochodami samowyładowczymi. Przy przewozie po drogach 5 Profilowanie i zagęszczanie podłoŝa pod warstwy konstrukcyjne nawierzchni i poboczy Profilowanie i zagęszczanie wykonywane mechanicznie, 6 Warstwy odsączające na poszerzeniu. Wykonanie i zagęszczenie warstwy - mechaniczne, grubość warstwy po zagęszczeniu 30 cm. 7 Podbudowy z kruszyw łamanych. Warstwa kruszywa łamanego - dolna, grubość warstwy po zagęszczeniu 17 cm. m2 187 x 2,13 m2 83 x 0,83 m3 141 m3 141 m2 270 m2 187 m2 187 x 1,13 Cetus 1.0 Opracował: M. Pluta Str. 6

7 2.3. Chodniki 8 Podbudowy z kruszyw łamanych. Warstwa kruszywa łamanego - górna, grubość warstwy po zagęszczeniu 8 cm. 9 Wykonanie warstwy wiąŝącej z mieszanek mineralno- bitumicznych asfaltowych, grubość warstwy po zagęszczeniu 5 cm. 10 Nawierzchnie z mieszanek mineralno-bitumicznych (warstwa ścieralna). Warstwa ścieralna z mieszanek mineralno- bitumicznych asfaltowych, grubość warstwy po zagęszczeniu 4 cm. - odcinek od km do km 1+308,88 11 Nawierzchnie z mieszanek mineralno-bitumicznych (warstwa wiąŝąca). Dodatek za dalszy 1 km przewozu ponad 5 km. 12 Nawierzchnie z mieszanek mineralno-bitumicznych (warstwa ścieralna). Dodatek za dalszy 1 km przewozu ponad 5 km. 13 Pobocza - warstwy odsączające. Wykonanie i zagęszczenie warstwy - mechaniczne, grubość warstwy po zagęszczeniu 10 cm. 14 Pobocza - Podbudowy z kruszyw łamanych. Warstwa kruszywa łamanego - górna, grubość warstwy po zagęszczeniu 15 cm. m2 187 m2 753 x 1,25 m2 747 mg 94 x 25 mg 75 x 25 m2 83 m Roboty nawierzchniowe - podsumowanie 2.3. Chodniki 1 Koryta wykonywane na całej szerokości chodników. Koryta wykonywane mechanicznie, głębokość 21 cm, 2 Wywóz urobku z korytowania samochodami samowyładowczymi na 1 km. Koparki o pojemności łyŝki m3 - kategoria gruntu I-III. 3 dodatek do poz. 2 - za kaŝdy dalszy rozpoczęty 1 km odległości transportu 4 Profilowanie i zagęszczanie podłoŝa pod warstwy konstrukcyjne 5 ObrzeŜa betonowe. ObrzeŜa o wymiarach 30x8 cm na podsypce piaskowej z wypełnieniem spoin piaskiem. 6 Ustawienie krawęŝników betonowych wraz z wykonaniem ław. KrawęŜniki betonowe wystające o wymiarach 15x30 cm na ławie betonowej i podsypce cementowo- piaskowej. 7 Ustawienie krawęŝników betonowych wjazdowych wraz z wykonaniem ław. KrawęŜniki betonowe o wymiarach 15x22 cm na ławie betonowej i podsypce cementowo- piaskowej. 8 Warstwy odsączające. Wykonanie i zagęszczenie warstwy - mechaniczne, grubość warstwy po zagęszczeniu 10 cm. 9 Chodniki z kostki brukowej betonowej. Kostka brukowa betonowa grub.8 cm, układanie na podsypce cementowo-piaskowej z wypełnieniem spoin piaskiem. m2 250 m3 53 m3 53 m2 250 m 135 m 112 m 8 m2 250 m Chodniki - podsumowanie Cetus 1.0 Opracował: M. Pluta Str. 7

8 2.5. Pierścień 2.4. Zjazdy 1 Koryta wykonywane na zjazdach z kostki. Koryta wykonywane mechanicznie, głębokość 48 cm, 2 Koryta wykonywane na zjazdach z asfaltobetonu. Koryta wykonywane mechanicznie, głębokość 54 cm, 3 Profilowanie i zagęszczanie podłoŝa pod warstwy konstrukcyjne 4 UłoŜenie oporników bet. 12x25cm na krawedzi zjazdów na ławie betonowej i podsypce cementowo- piaskowej. 5 Ustawienie kraweŝników wjazdowych 15x22cm wraz z wykonaniem ław (podsypce cementowo- piaskowej) 6 Warstwy odsączające. Wykonanie i zagęszczenie warstwy - mechaniczne, grubość warstwy po zagęszczeniu 30 cm. 7 Podbudowy z kruszyw łamanychna zjazdach z kostki bet. Warstwa kruszywa łamanego - dolna, grubość warstwy po zagęszczeniu 15 cm. 8 Podbudowy z kruszyw łamanych na zjazdach bitumicznych. Warstwa kruszywa łamanego - dolna, grubość warstwy po zagęszczeniu 20 cm. 9 UłoŜenie kostka brukowa betonowa grub.8 cm, układanie na podsypce cementowo-piaskowej z wypełnieniem spoin piaskiem. 10 Nawierzchnie z mieszanek mineralno-bitumicznych (warstwa ścieralna). Warstwa ścieralna z mieszanek mineralno- bitumicznych asfaltowych, grubość warstwy po zagęszczeniu 4 cm. 11 Przepusty rurowe pod zjazdami bitumicznymi. Elementy przepustu - ławy fundamentowe Ŝwirowe. 12 Przepusty rurowe pod zjazdami bitumicznymi. Elementy przepustu - rury PEHD o śred.40 cm. 13 Wywóz urobku z korytowania zjazdów - transport samochodami samowyładowczymi na 1 km. Koparki o pojemności łyŝki m3 - kategoria gruntu I-III. 14 dodatek do poz za kaŝdy dalszy rozpoczęty 1 km odległości transportu m2 53 x 1,6 m2 15 x 1,8 m2 68 m 40 m 23 m2 68 m2 53 m2 15 x 1,33 m2 53 m2 15 m3 2 m 8 m3 21 m Umocnienie wlotu i wylotu przepustów darniowaniem na płask z humusem m Zjazdy - podsumowanie 2.5. Pierścień 1 Koryta wykonywane na całej szerokości pierścienia. Koryta wykonywane mechanicznie, głębokość 65 cm, 2 Profilowanie i zagęszczanie podłoŝa pod warstwy konstrukcyjne 3 Warstwy odsączające. Wykonanie i zagęszczenie warstwy - mechaniczne, grubość warstwy po zagęszczeniu 30 cm. 4 Podbudowy betonowe. Pielęgnacja podbudowy piaskiem i wodą, grubość warstwy po zagęszczeniu 22 cm. m2 45 x 2,16 m2 45 m2 45 m2 45 x 1,1 Cetus 1.0 Opracował: M. Pluta Str. 8

9 3. Koszty dodatkowe 5 Nawierzchnie z kostki kamiennej na podsypce cementowo-piaskowej. Nawierzchnie z kostki rzędowej, wysokość kostki 14 cm. 6 Ustawienie krawęŝników wjazdowych betonowych 15x22x100cm (wystawiony +4cm) 7 Wywóz urobku z korytowania samochodami samowyładowczymi na 1 km. Koparki o pojemności łyŝki m3 - kategoria gruntu I-III. 8 dodatek do poz. 7 - za kaŝdy dalszy rozpoczęty 1 km odległości transportu m2 45 m 30 m3 29 m Pierścień - podsumowanie 2.6. Odwodnienie 1 Odtworzenie rowu m Wykonanie ławy fundamentowej Ŝwirowej pod rury fi60 krytego rowu. m UłoŜenie rur PEHD śred.60 cm. m Wykonanie wykopu pod rury krytego rowu wraz z wykonaniem zasypki m3 92 ułoŝonych rur. Roboty wykonane koparkami podsiębiernymi. Koparki o pojemności łyŝki m3, kategoria gruntu I-III. 5 Darniowanie skarp na płask z humusem m Odwodnienie - podsumowanie 2.7. Elementy bezpieczeństwa ruchu drogowego 1 Wykonanie oznakowania poziomego cienkowarstwowego: linie m2 70 segregacyjne i krawędziowe 2 Ustawienie znaków pionowych sztuk Elementy bezpieczeństwa ruchu drogowego - podsumowanie 2. Drogi powiatowa nr 2134 C Działyń - Klonowo - ODCINEK B-E - podsumowanie Cetus 1.0 Opracował: M. Pluta Str. 9

10 3. Koszty dodatkowe 3. Koszty dodatkowe 1 3% wartości kosztorysu na roboty nie dające się przewidzieć na etapie projektowania kpl Koszty dodatkowe - podsumowanie Kosztorys - podsumowanie Razem kosztorys Cetus 1.0 Opracował: M. Pluta Str. 10

11 Tabela elementów scalonych Tabela elementów scalonych Nr Nazwa elementu RAZEM 1 Droga powiatowa nr 2132 C Sitno - Mazowsze - ODCINEK A-C 1.1 Roboty przygotowawcze, rozbiórkowe 1.2 Roboty nawierzchniowe: - poszerzenie drogi: wzmocnienie nawierzchni wraz z poszerzeniem: Chodniki 1.4 Zjazdy 1.5 Zatoka postojowa 1.6 Zatoka autobusowa 1.7 Odwodnienie 1.8 Elementy bezpieczeństwa ruchu drogowego RAZEM 1 2 Drogi powiatowa nr 2134 C Działyń - Klonowo - ODCINEK B-E 2.1 Roboty przygotowawcze 2.2 Roboty nawierzchniowe 2.3 Chodniki 2.4 Zjazdy 2.5 Pierścień 2.6 Odwodnienie 2.7 Elementy bezpieczeństwa ruchu drogowego RAZEM 2 3 Koszty dodatkowe Kosztorys RAZEM Cetus 1.0 Opracował: M. Pluta Str. 1

12 Data: Kosztorys Inwestycja: PRZEBUDOWA DR. POWIATOWEJ NR 2132C SITNO - MAZOWSZE ORAZ DR. POWIATOWEJ NR 2134C DZIALYN - KLONOWO WE WSI DZIAŁYŃ Obiekt: Drogi powiatowa nr 2132C i 2134C Rodzaj robót: Inwestor: Wykonawca: Rodzaj kosztorysu: drogowe Zarząd Dróg Powiatowych w Golubiu-Dobrzyniu ul. PTTK Golub-Dobrzyń wyłoniony w przetargu ofertowy netto: Kwota VAT: brutto: Słownie: WYKONAWCA INWESTOR Opracował: M. Pluta Data opracowania: Symbol kosztorysu: dzialyn2011 pop-1 Wydruk z programu Cetus
