1 7. POMPY DO WODY

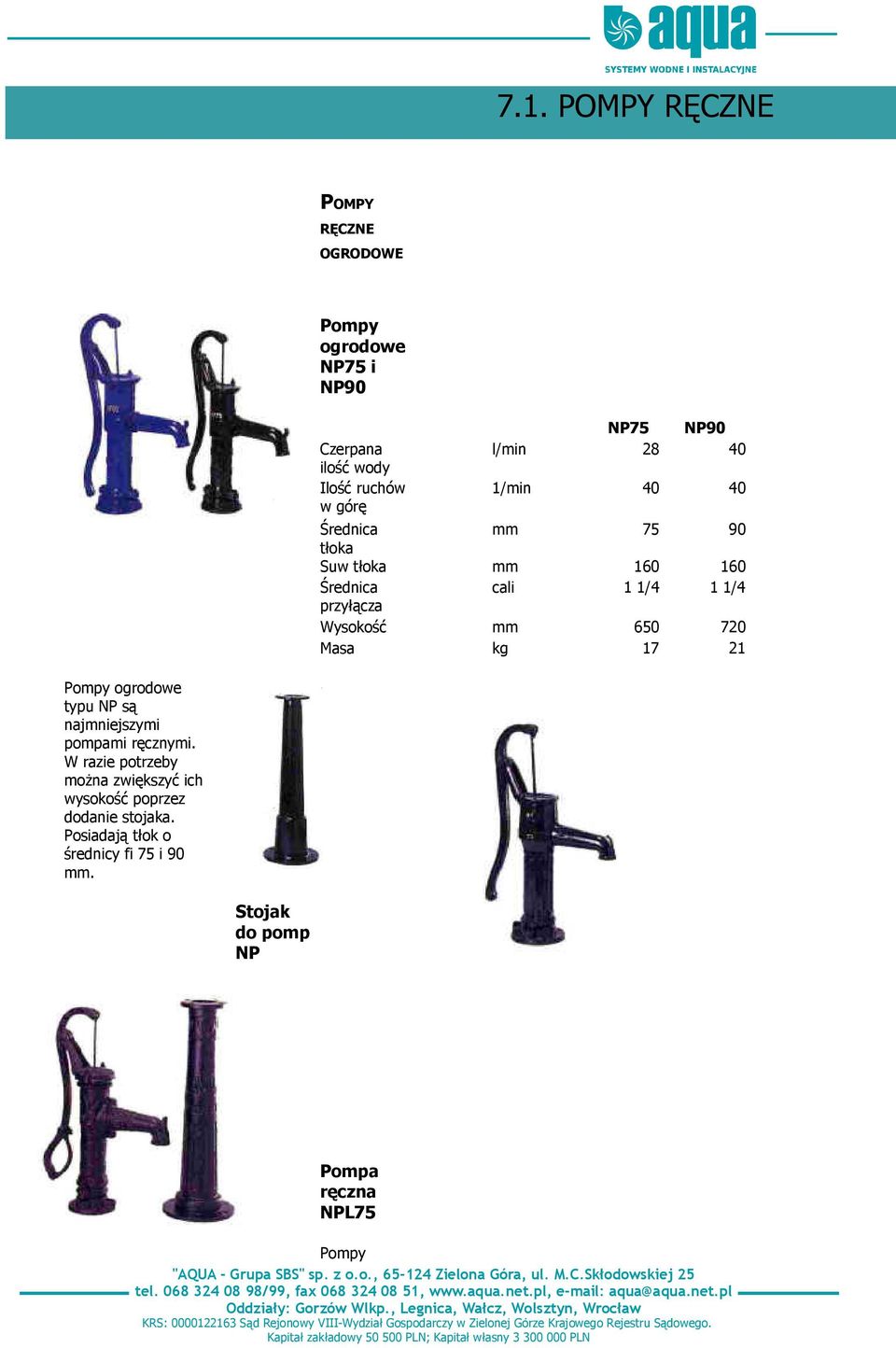

2 7.1. POMPY RĘCZNE POMPY RĘCZNE OGRODOWE Pompy ogrodowe NP75 i NP90 Czerpana ilość wody Ilość ruchów w górę NP75 NP90 l/min /min mm tłoka Suw tłoka mm cali 1 1/4 1 1/4 przyłącza Wysokość mm Masa kg Pompy ogrodowe typu NP są najmniejszymi pompami ręcznymi. W razie potrzeby można zwiększyć ich wysokość poprzez dodanie stojaka. Posiadają tłok o średnicy fi 75 i 90 mm. Stojak do pomp NP Pompa ręczna NPL75 Pompy

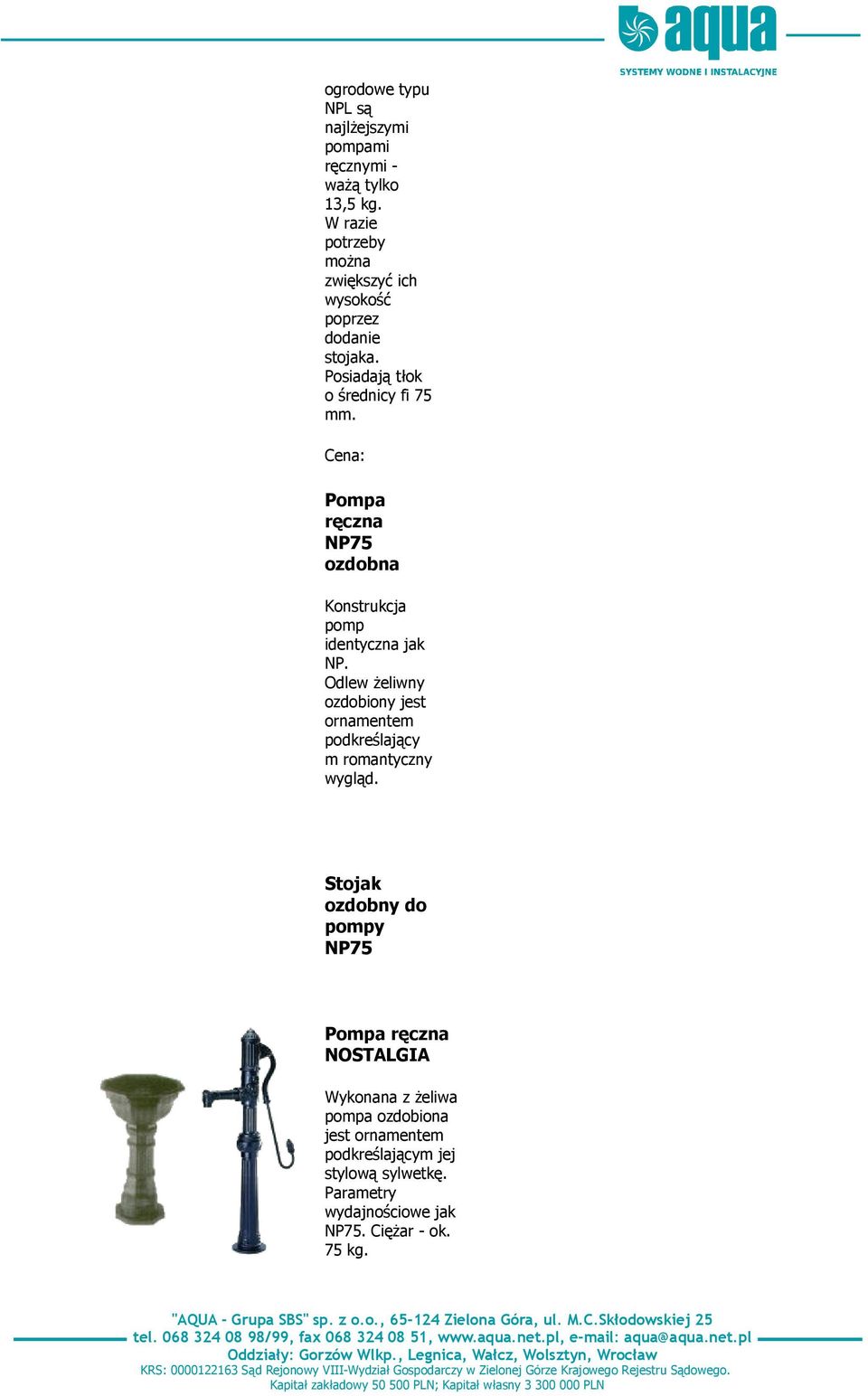

3 ogrodowe typu NPL są najlżejszymi pompami ręcznymi - ważą tylko 13,5 kg. W razie potrzeby można zwiększyć ich wysokość poprzez dodanie stojaka. Posiadają tłok o średnicy fi 75 mm. Cena: Pompa ręczna NP75 ozdobna Konstrukcja pomp identyczna jak NP. Odlew żeliwny ozdobiony jest ornamentem podkreślający m romantyczny wygląd. Stojak ozdobny do pompy NP75 Pompa ręczna NOSTALGIA Wykonana z żeliwa pompa ozdobiona jest ornamentem podkreślającym jej stylową sylwetkę. Parametry wydajnościowe jak NP75. Ciężar - ok. 75 kg.

4 Miska antyczna żeliwna Cena: Pompa ręczna STANDARD Pompa ręczna stojakowa służy do pompowania wody z głębokości do 30 m. W zależności od głębokości mocujemy odpowiedni typ cylindra roboczego. / typ 75 cylindra Głębokość studni w m Czerpana ilość 25 wody w l/min Ilość ruchów na 38 min. Skok tłoka w mm 170 przyłącza 1 1/2 w calach Pompa ręczna STANDARD Tłok 75mm Tłok 90mm Pompa ręczna LILA Dwutłokowa pompa LILA 75 mocowana jest do cokołu. Tworzą ją dwa cylindry fi 75 z umieszczonymi wewnątrz tłokami poruszanymi dźwignią. Może tłoczyć wodę wężami. Wydajność do 38 l/min. Przyłącze 1 1/4" Cena: Pompa ręczna z kulą Pompa ogrodowa o konstrukcji zbliżonej do pomp NP z tą różnicą, że posiada na głowicy zamocowaną kulę - zbiornik dzięki temu może tłoczyć wodę wężem zamocowanym do wylotu pompy. Przyłącza 1 1/4".

5 Pompy skrzydełkowe Koncepcja budowy gwint wewnętrzny 1/2" - 2" korpus liniowy szczelnie dopasowane skrzydełko do cylindrycznej komory korpusu zawory klapowe mostek nitowany korpus żeliwny mostek i skrzydełko mosiężne uszczelnianie sznurowe Typ Wydajność max. [l/min] Wysokość podnoszenia [m] K0 11,5 25 K K2 22,5 25 K K K5 53,5 20 K Wysokość ssania - 7 m; gdy przekracza 3 m zaleca się stosowanie kosza ssawnego z zaworem zwrotnym Części zamienne: Tłok do pompy fi 75 cena Tłok do pompy fi 90 cena Uszczelka tłoka 75 cena Uszczelka tłoka 90 cena

6 POMPY RĘCZNE FIRMY HYDRO-POMP Pompy odlewane z żeliwa są kontynuacją wykorzystania starych metod czerpania wody, a jednocześnie mogą stanowić wspaniałą ozdobę miejsc gdzie są zainstalowane. Polecamy najprostsze pompy ssące i ssąco-tłoczące tzw. Abisynki, oferujemy też pompy duże, o kształtach prostych i bardziej ozdobnych, do zasysania wody ze znacznych głębokości. Prostota działania tego typu pomp jest gwarancją ich niezawodności w każdych warunkach eksploatacyjnych. Pompa ręczna K- 18 Charakterys tyka techniczna Wydajność: 58 l/min Głębokość 7 m ssania: 90 mm tłoka: 1 1/2 przyłącza ssącego: Waga 54 kg Wysokość 173 cm Pompa ręczna H-25 Charakterys tyka techniczna Wydajność: Głębokość ssania: tłoka: przyłącza ssącego: Waga Wysokość 30 l/min m 75 mm kg 209 cm

7 Pompa ozdobna PANKOW Charakterys tyka techniczna Wydajność: Głębokość ssania: cylindra: przyłącza ssącego: Waga Wysokość 30 l/min 25 m 75 mm kg 272 cm

8 7.2. POMPY GŁĘBINOWE POMPY GŁĘBINOWE TYPU GAB FIRMY HYDRO-VACUUM Zastosowanie Pompy głębinowe GAB przeznaczone są do tłoczenia wody pitnej, uzdatnionej, wody surowej, morskiej oraz wód mineralnych i termalnych nie zawierających domieszek ścierających i długowłóknistych. Zawartość piasku maksymalnie 50 g/m3. Pompy typu GAB, są przeznaczone do pompowania wody ze studzien o średnicy 4". Pompy montuje się m.in. w wierconych otworach studziennych ze znaną charakterystyką położenia dynamicznego (w czasie pompowania) lustra wody w zależności od ilości pompowanej wody w czasie. Dane techniczne wydajność 0,9 15 m3/h wysokość podnoszenia do 217 m temperatura pompowanej cieczy do 30 oc * masa 12,0 52,0 kg moc silnika 0,37 7,5 kw napięcie 230V, 400V * w przypadku wyższej temperatury, należy skontaktować się z producentem TYP 0 2,4 3,6 4,8 5,7 6,6 GAB GAB GAB TYP 0 3, GAB GAB GAB Inne typy pomp GAB.2 GAB.4 oraz GAB.5 na zapytanie

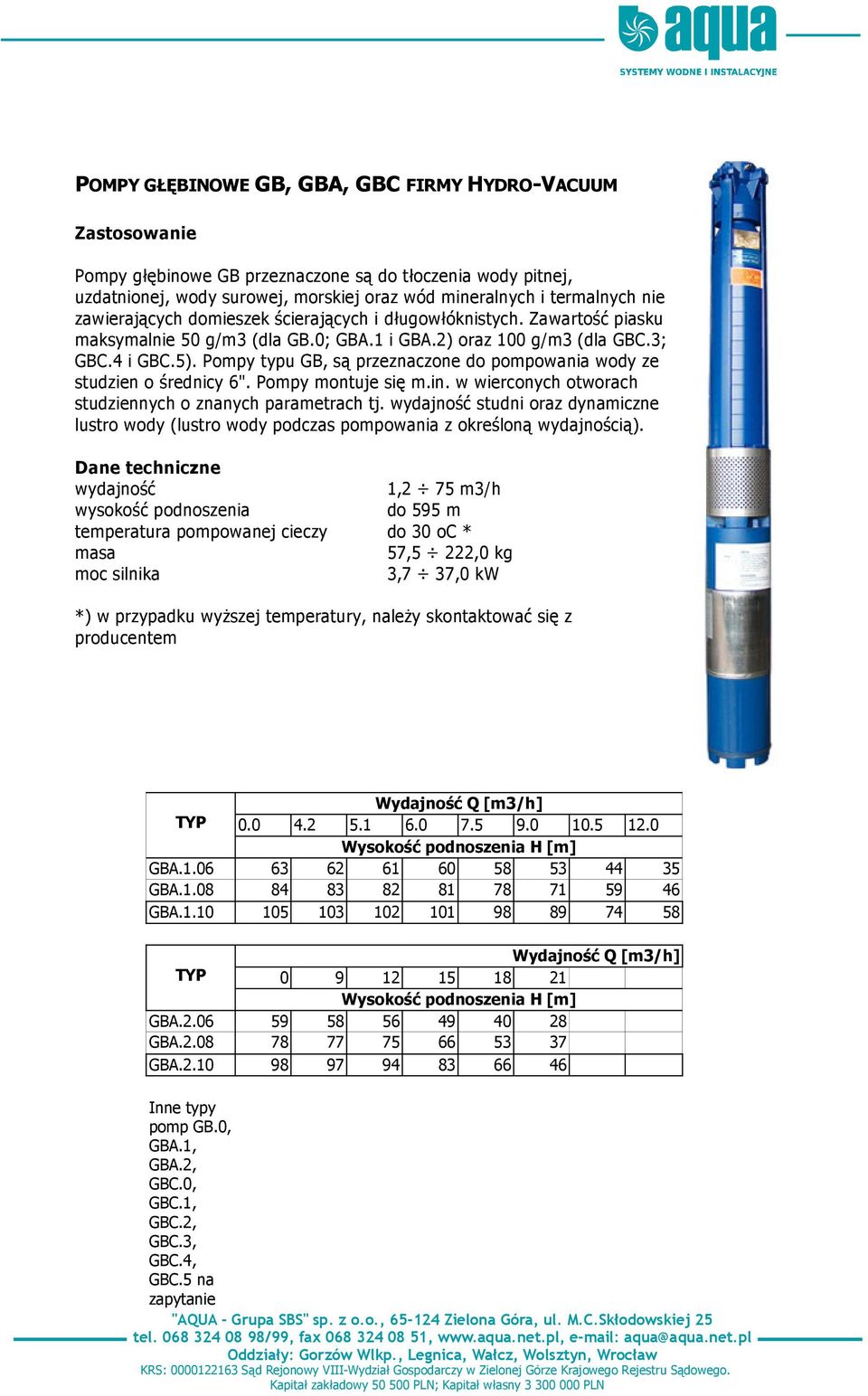

9 POMPY GŁĘBINOWE GB, GBA, GBC FIRMY HYDRO-VACUUM Zastosowanie Pompy głębinowe GB przeznaczone są do tłoczenia wody pitnej, uzdatnionej, wody surowej, morskiej oraz wód mineralnych i termalnych nie zawierających domieszek ścierających i długowłóknistych. Zawartość piasku maksymalnie 50 g/m3 (dla GB.0; GBA.1 i GBA.2) oraz 100 g/m3 (dla GBC.3; GBC.4 i GBC.5). Pompy typu GB, są przeznaczone do pompowania wody ze studzien o średnicy 6". Pompy montuje się m.in. w wierconych otworach studziennych o znanych parametrach tj. wydajność studni oraz dynamiczne lustro wody (lustro wody podczas pompowania z określoną wydajnością). Dane techniczne wydajność 1,2 75 m3/h wysokość podnoszenia do 595 m temperatura pompowanej cieczy do 30 oc * masa 57,5 222,0 kg moc silnika 3,7 37,0 kw *) w przypadku wyższej temperatury, należy skontaktować się z producentem TYP GBA GBA GBA TYP GBA GBA GBA Inne typy pomp GB.0, GBA.1, GBA.2, GBC.0, GBC.1, GBC.2, GBC.3, GBC.4, GBC.5 na zapytanie

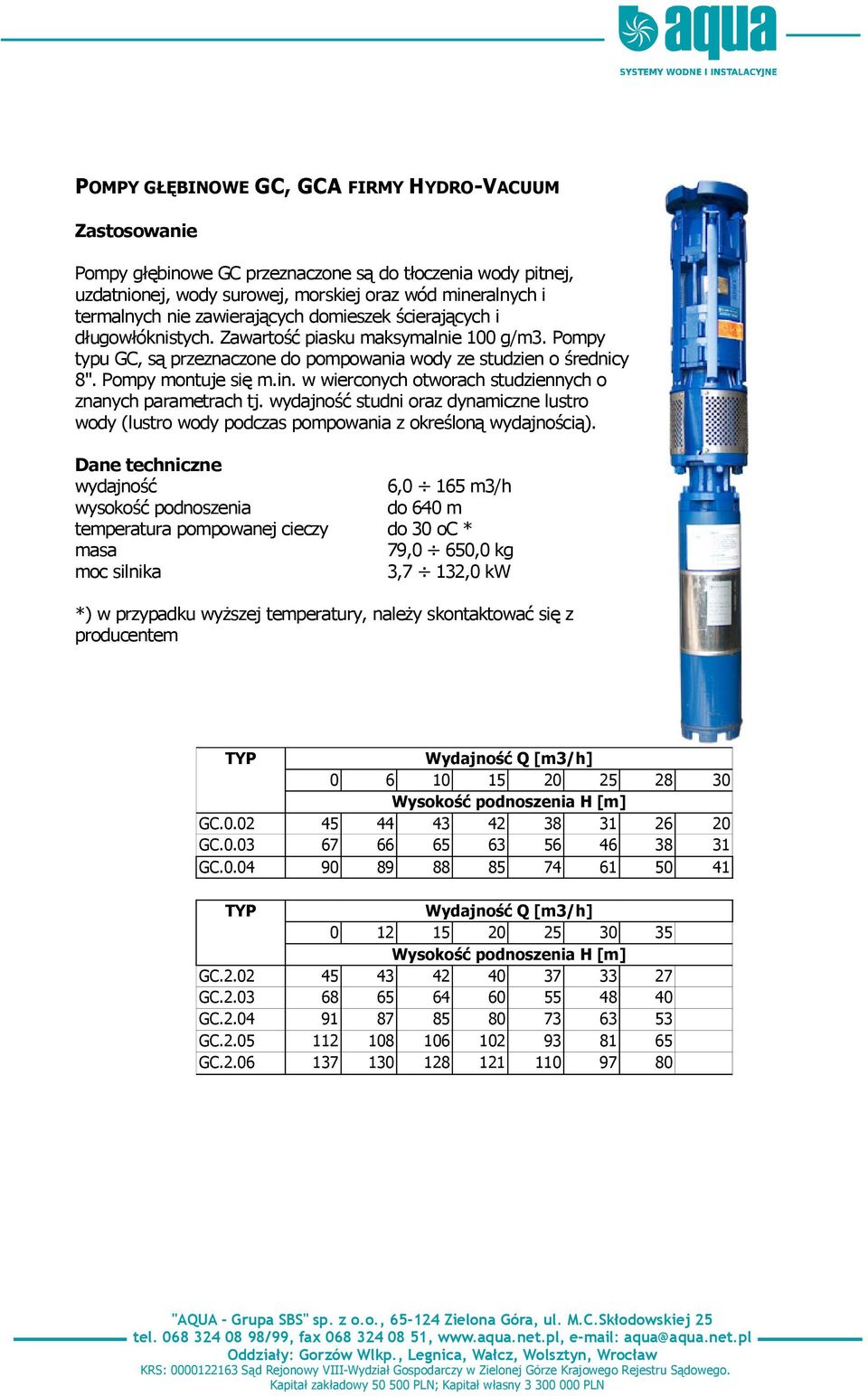

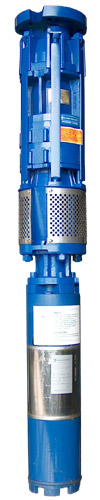

10 POMPY GŁĘBINOWE GC, GCA FIRMY HYDRO-VACUUM Zastosowanie Pompy głębinowe GC przeznaczone są do tłoczenia wody pitnej, uzdatnionej, wody surowej, morskiej oraz wód mineralnych i termalnych nie zawierających domieszek ścierających i długowłóknistych. Zawartość piasku maksymalnie 100 g/m3. Pompy typu GC, są przeznaczone do pompowania wody ze studzien o średnicy 8". Pompy montuje się m.in. w wierconych otworach studziennych o znanych parametrach tj. wydajność studni oraz dynamiczne lustro wody (lustro wody podczas pompowania z określoną wydajnością). Dane techniczne wydajność 6,0 165 m3/h wysokość podnoszenia do 640 m temperatura pompowanej cieczy do 30 oc * masa 79,0 650,0 kg moc silnika 3,7 132,0 kw *) w przypadku wyższej temperatury, należy skontaktować się z producentem TYP GC GC GC TYP GC GC GC GC GC

11 TYP GC GC GC GC GC TYP GC GC GC GC GC TYP GCA GCA GCA Inne typy pomp GC.0, GC.2, GC.3, GC.5, GCA.6, GCA.7, GCA.8 na zapytanie. POMPY GŁĘBINOWE GDB, GFB FIRMY HYDRO-VACUUM Zastosowanie Pompy głębinowe GDB, GFB przeznaczone są do tłoczenia wody pitnej, uzdatnionej, wody surowej, morskiej oraz wód mineralnych i termalnych nie zawierających domieszek ścierających i długowłóknistych. Zawartość piasku maksymalnie 100 g/m3. Pompy typu GDB, GFB, są przeznaczone do pompowania wody ze studzien o średnicy 10" (pompy typu GDB) i 14" (pompy typu GFB). Pompy montuje się m.in. w wierconych otworach studziennych o znanych parametrach tj. wydajność studni oraz dynamiczne lustro wody (lustro wody podczas pompowania z określoną wydajnością). Dane techniczne wydajność 60,0 420 m3/h wysokość podnoszenia do 325 m temperatura pompowanej cieczy do 30 oc * masa 197,0 1117,0 kg moc silnika 22,0 260,0 kw *) w przypadku wyższej temperatury, należy skontaktować się z producentem Pompy typu GDB.2, GDB.4, GFB.1 na zapytanie.
