1 Zawór przełączający D3V Korpus odlew z żelaza Trzpień stal utwardzana Od 20 C do +90 C Zawór przełączający 3 drogowy stosowany w układach hydraulicznych do sterowania kierunkiem u cieczy roboczej. Sterowanie realizowane jest za pomocą dźwigni ręcznej. rozmiar gwintu [cal] ciśnienie robocze [l/min] D1 [mm] DCD3V04 1/ ,5 24 DCD3V06 3/ ,5 24 DCD3V08 1/ ,5 32 DCD3V12 3/ ,5 32 DCD3V DCD3VB04 1/ ,5 24 DCD3VB06 3/ ,5 24 DCD3VB08 1/ ,5 32 DCD3VB12 3/ ,5 32 DCD3VB D2 [mm] Rozdzielacze wielosekcyjne SALAMI Rozdzielacze suwakowe 6 drogowe przeznaczone do stosowania w układach hydraulicznych dźwigów, podnośników, maszyn budowlanych, rolniczych, przemysłowych. Sterują kierunkiem u cieczy roboczej. Występują jako rozdzielacze sekcyjne lub monoblokowe (odlewany korpus). W zależności od modelu nominalny wynosi od 45 do 180 l/min przy maksymalnym ciśnieniu roboczym 350 bar. Jeden rozdzielacz może mieć maksymalnie osiem sekcji. wersja nominalny [l/min.] maks. ciśnienie robocze maks. liczba sekcji VDM6 monoblok VDM6A monoblok VDM09 monoblok VDM8 monoblok VD6A sekcyjny VD8A sekcyjny VD10A sekcyjny VD12A sekcyjny

2 Typ, Maks. ciśn. robocze: Maks. ciśn. na powrocie: Korpus żeliwo Suwaki stal hartowana 315 bar 25 bar Od 20 C do +80 C Monoblokowe rozdzielacze suwakowe sterowane dźwignią ręczną ze sprężynami centrującymi. Przeznaczone do układów hydraulicznych dźwigów, podnośników, maszyn budowlanych, rolniczych, itp. Standardowo wyposażone w zawór u C (nastawiony na 140 bar) i suwaki u 1. TL1C1 1 TL2C11 2 TL3C111 3 TL4C TL5C TL6C TL1C1 1 TL2C11 2 TL3C111 3 TL4C TL5C TL6C zaworu C C nominalny Typ 45 l/min Typ 60 l/min rozmiar przyłączy P (pompa) T (zbiornik) A, B (odbiornik) GW 1/2 GW 1/2 GW 1/2 y zaworów A (bez zaworu) B (40 80 bar) C ( bar) D ( bar) y suwaków Budowa u / 2 B 1 3 rozdzielacza zaworu suwaka sekcji 1 suwaka sekcji

3 Dodatkowe rozwiązania na zapytania rozdzielacza opis symbol hydrauliczny mechanizm zatrzasku blokada dźwigni w trzech położeniach (1, 0, 2) mechanizm zatrzasku blokada dźwigni w jednym położeniu (2) mechanizm zatrzasku blokada dźwigni w jednym położeniu (1) sterowanie pneumatyczne min. 5,5 bar; maks. 10 bar; 1/8 NPT mechanizm zdalnego sterowania długość kabla od 1 do 6 metrów Power beyond rozdzielacze i wyposażone są w adaptor, który po zamontowaniu wewnątrz korpusu umożliwia pracę z funkcją przekazania mocy. Adaptor blokuje bezpośrednie połączenie kanału ciśnieniowego (P) z kanałem odpływowym (T). Dzięki temu niewykorzystany olej pod ciśnieniem jest kierowany w inne miejsce układu hydraulicznego w celu zasilania dodatkowych elementów. normalny tryb pracy praca z funkcją przekazania mocy sterowanie pneumatyczne zdalne sterowanie normalny tryb pracy praca z funkcją przekazania mocy 1050

4 Typ YE45 Maks. ciśn. robocze: Maks. ciśn. na powrocie: Napięcie sterowania: Korpus żeliwo Suwaki stal hartowana 250 bar 25 bar 12 V DC Od 20 C do +80 C Monoblokowe rozdzielacze suwakowe sterowane elektrycznie ze sprężynami centrującymi. Przeznaczone do układów hydraulicznych dźwigów, podnośników, maszyn budowlanych, rolniczych, itp. Standardowo wyposażone w zawór u C (nastawiony na 140 bar) i suwaki u 1. TLYE451C1 1 TLYE452C11 2 TLYE453C111 3 TLYE454C TLYE455C TLYE456C zaworu C nominalny 45 l/min rozmiar przyłączy P (pompa) T (zbiornik) A, B (odbiornik) y zaworów A (bez zaworu) B (40 80 bar) C ( bar) D ( bar) y suwaków 1 2 Budowa u YE45 / 4 B rozdzielacza zaworu suwaka sekcji 1 suwaka sekcji 2 suwaka sekcji 3 suwaka sekcji

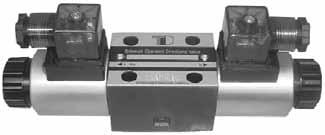

5 Zawory i adaptory płytowe Rozdzielacz NG6, NG10 Maks. ciśn. robocze: Napięcie sterowania: Korpus stal Suwak stal hartowana 315 bar 24 V DC Od 20 C do +80 C Rozdzielacze suwakowe sterowane elektrycznie ze sprężynami centrującymi przeznaczone do montażu płytowego. Stosowane w układach hydraulicznych maszyn przemysłowych. Standardowo dostarczane z oringami i śrubami montażowymi. Wtyczki wyposażone są w diody sygnalizujące stan zasilania. TLNG6E24DC TLNG6G24DC TLNG6H24DC TLNG6J24DC TLNG6HA24DC TLNG6A24DC TLNG6D24DC TLNG6HB24DC TLNG10E24DC TLNG10G24DC TLNG10H24DC TLNG10J24DC TLNG10HA24DC TLNG10A24DC TLNG10D24DC TLNG10HB24DC nominalny 60 l/min 120 l/min Typ NG6 Typ NG10 suwaka E G H J HA A D HB E G H J HA A D HB widok przyłącza y suwaków E G H J HA A D HB Budowa u NG10 E 24DC rozdzielacza suwaka napięcie sterowania 1057

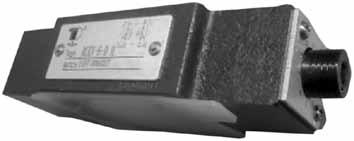

6 Zawory i adaptory płytowe Stal Maks. ciśn. robocze: 315 bar Temp. otoczenia: Od 20 C do +50 C Temp. medium: Od 20 C do +70 C Zawór zwrotny AKV [l/min] ciśnienie robocze symbol hydrauliczny TLZAKV6D NG TLZAKV10D NG TLZAKV6P NG TLZAKV10P NG TLZAKV6A NG TLZAKV10A NG Zawór zwrotny sterowany APKV [l/min] ciśnienie robocze symbol hydrauliczny TLZAPKV6D NG TLZAPKV10D NG TLZAPKV6A NG TLZAPKV10A NG TLZAPKV6B NG TLZAPKV10B NG
