ALBUM LINII NAPOWIETRZNYCH REDNIEGO NAPI CIA 15 20kV Z PRZEWODAMI GOŁYMI AFL-6 70 i 50 mm 2 W UKŁADZIE PŁASKIM NA ERDZIACH WIROWANYCH
|
|
- Radosław Gajewski
- 8 lat temu
- Przeglądów:
Transkrypt
1 LSN 70(50) Opracowanie zostało przyj te do powszechnego stosowania przez Zespół Zadaniowy Polskiego Towarzystwa Przesyłu i Rozdziału Energii Elektrycznej Protokół z dnia r. nr 80826T1 ALBUM LINII NAPOWIETRZNYCH REDNIEGO NAPI CIA 15 20kV Z PRZEWODAMI GOŁYMI AFL-6 70 i 50 mm 2 W UKŁADZIE PŁASKIM NA ERDZIACH WIROWANYCH LSN 70(50) + LSN-o 70(50) + LSN-g 70(50) TOM IV Konstrukcje stalowe do tomów I, II i III Opracowanie przeznaczone do realizacji prototypów Redakcja 1 Pozna, wrzesie 2008

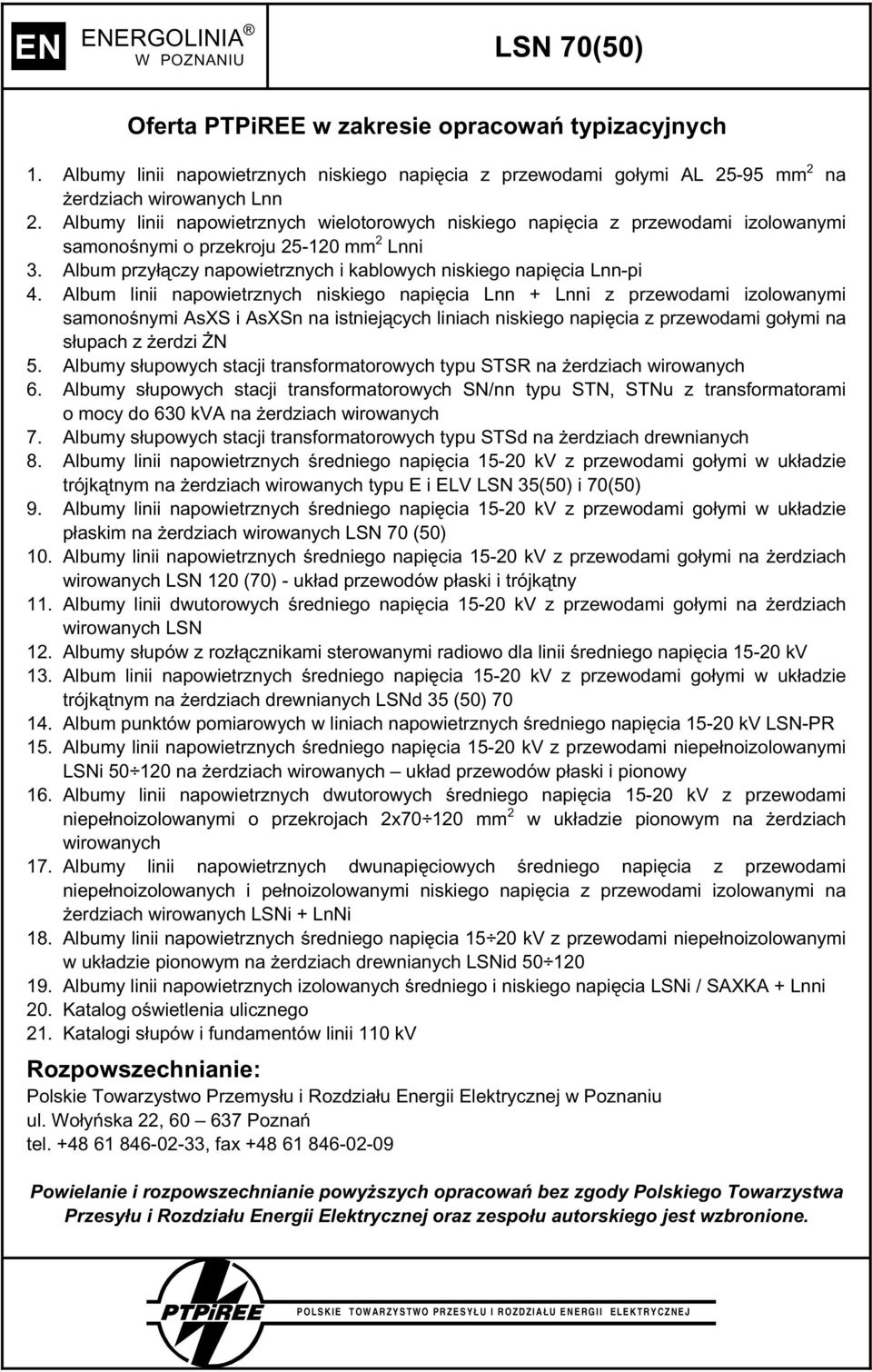

2 LSN 70(50) Oferta PTPiREE w zakresie opracowa typizacyjnych 1. Albumy linii napowietrznych niskiego napi cia z przewodami go ymi AL mm 2 na erdziach wirowanych Lnn 2. Albumy linii napowietrznych wielotorowych niskiego napi cia z przewodami izolowanymi samono nymi o przekroju mm 2 Lnni 3. Album przy czy napowietrznych i kablowych niskiego napi cia Lnn-pi 4. Album linii napowietrznych niskiego napi cia Lnn + Lnni z przewodami izolowanymi samono nymi AsXS i AsXSn na istniej cych liniach niskiego napi cia z przewodami go ymi na s upach z erdzi N 5. Albumy s upowych stacji transformatorowych typu STSR na erdziach wirowanych 6. Albumy s upowych stacji transformatorowych SN/nn typu STN, STNu z transformatorami o mocy do 630 kva na erdziach wirowanych 7. Albumy s upowych stacji transformatorowych typu STSd na erdziach drewnianych 8. Albumy linii napowietrznych redniego napi cia kv z przewodami go ymi w uk adzie trójk tnym na erdziach wirowanych typu E i ELV LSN 35(50) i 70(50) 9. Albumy linii napowietrznych redniego napi cia kv z przewodami go ymi w uk adzie p askim na erdziach wirowanych LSN 70 (50) 10. Albumy linii napowietrznych redniego napi cia kv z przewodami go ymi na erdziach wirowanych LSN 120 (70) - uk ad przewodów p aski i trójk tny 11. Albumy linii dwutorowych redniego napi cia kv z przewodami go ymi na erdziach wirowanych LSN 12. Albumy s upów z roz cznikami sterowanymi radiowo dla linii redniego napi cia kv 13. Album linii napowietrznych redniego napi cia kv z przewodami go ymi w uk adzie trójk tnym na erdziach drewnianych LSNd 35 (50) Album punktów pomiarowych w liniach napowietrznych redniego napi cia kv LSN-PR 15. Albumy linii napowietrznych redniego napi cia kv z przewodami niepe noizolowanymi LSNi na erdziach wirowanych uk ad przewodów p aski i pionowy 16. Albumy linii napowietrznych dwutorowych redniego napi cia kv z przewodami niepe noizolowanymi o przekrojach 2x mm 2 w uk adzie pionowym na erdziach wirowanych 17. Albumy linii napowietrznych dwunapi ciowych redniego napi cia z przewodami niepe noizolowanych i pe noizolowanymi niskiego napi cia z przewodami izolowanymi na erdziach wirowanych LSNi + LnNi 18. Albumy linii napowietrznych redniego napi cia kv z przewodami niepe noizolowanymi w uk adzie pionowym na erdziach drewnianych LSNid Albumy linii napowietrznych izolowanych redniego i niskiego napi cia LSNi / SAXKA + Lnni 20. Katalog o wietlenia ulicznego 21. Katalogi s upów i fundamentów linii 110 kv Rozpowszechnianie: Polskie Towarzystwo Przemys u i Rozdzia u Energii Elektrycznej w Poznaniu ul. Wo y ska 22, Pozna tel , fax Powielanie i rozpowszechnianie powy szych opracowa bez zgody Polskiego Towarzystwa Przesy u i Rozdzia u Energii Elektrycznej oraz zespo u autorskiego jest wzbronione.
3 LSN 70(50) Wydawca opracowania Polskie Towarzystwo Przesyłu i Rozdziału Energii Elektrycznej ul. Woły ska 22, Pozna tel , fax Rozpowszechnianie albumów Biuro Polskiego Towarzystwa Przesyłu i Rozdziału Energii Elektrycznej ul. Woły ska 22, Pozna tel , fax ptpiree@ptpiree.pl Powielanie i rozpowszechnianie opracowania bez zgody Polskiego Towarzystwa Przesyłu i Rozdziału Energii Elektrycznej oraz zespołu autorskiego jest wzbronione Autor opracowania EN ENERGOLINIA spółka z o.o. ul. Kramarska 26, Pozna tel./fax biuro@energolinia.poznan.pl NIP REGON Zespół autorski: in. Czesław Olejniczak mgr in. Rafał Nowicki tech. Andrzej Kubiak mgr in. Rafał Trafny

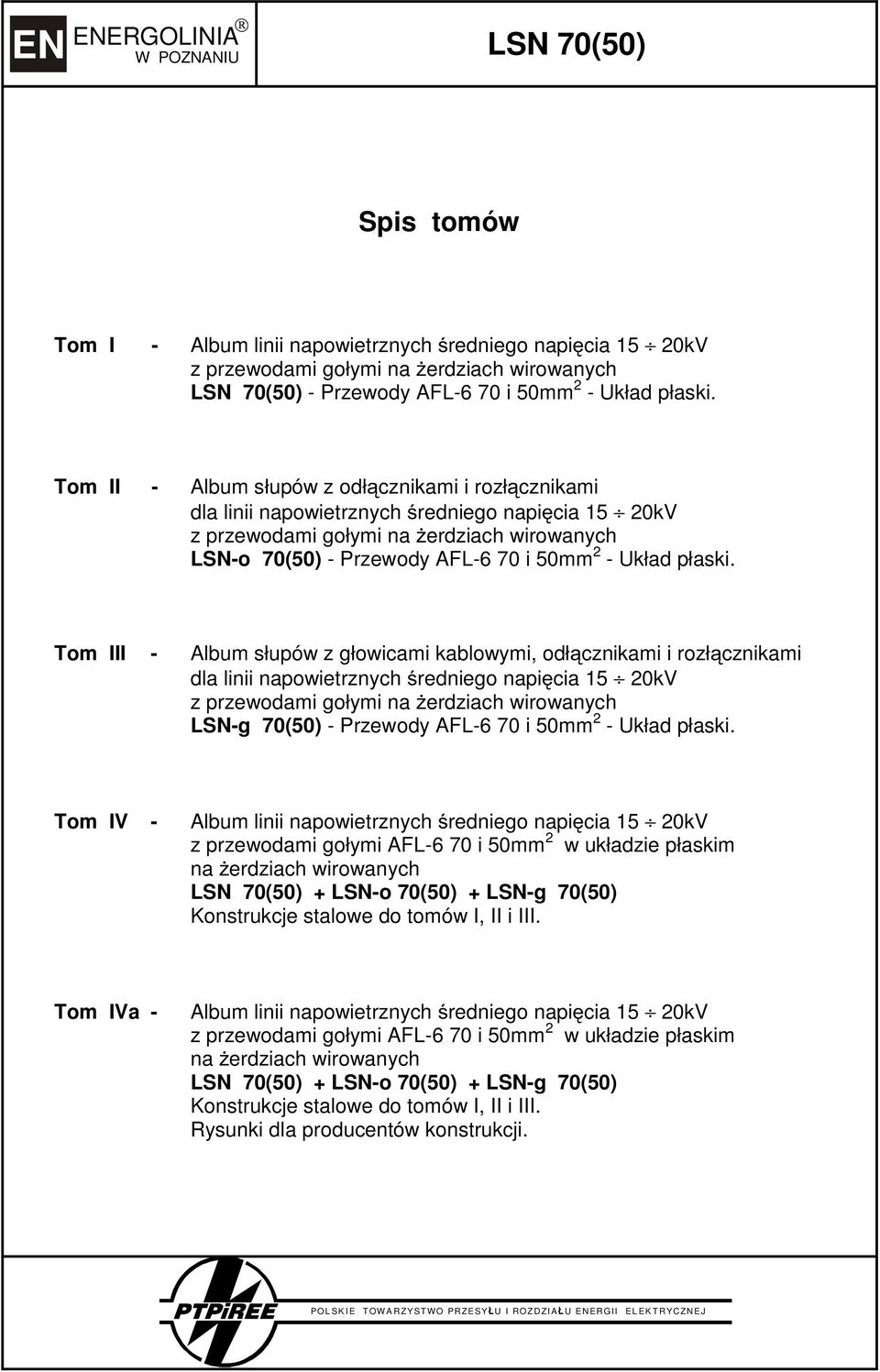

4 LSN 70(50) Spis tomów Tom I - Album linii napowietrznych redniego napi cia 15 20kV LSN 70(50) - Przewody AFL-6 70 i 50mm 2 - Układ płaski. Tom II - Album słupów z odł cznikami i rozł cznikami dla linii napowietrznych redniego napi cia 15 20kV LSN-o 70(50) - Przewody AFL-6 70 i 50mm 2 - Układ płaski. Tom III - Album słupów z głowicami kablowymi, odł cznikami i rozł cznikami dla linii napowietrznych redniego napi cia 15 20kV LSN-g 70(50) - Przewody AFL-6 70 i 50mm 2 - Układ płaski. Tom IV - Album linii napowietrznych redniego napi cia 15 20kV z przewodami gołymi AFL-6 70 i 50mm 2 w układzie płaskim na erdziach wirowanych LSN 70(50) + LSN-o 70(50) + LSN-g 70(50) Konstrukcje stalowe do tomów I, II i III. Tom IVa - Album linii napowietrznych redniego napi cia 15 20kV z przewodami gołymi AFL-6 70 i 50mm 2 w układzie płaskim na erdziach wirowanych LSN 70(50) + LSN-o 70(50) + LSN-g 70(50) Konstrukcje stalowe do tomów I, II i III. Rysunki dla producentów konstrukcji.

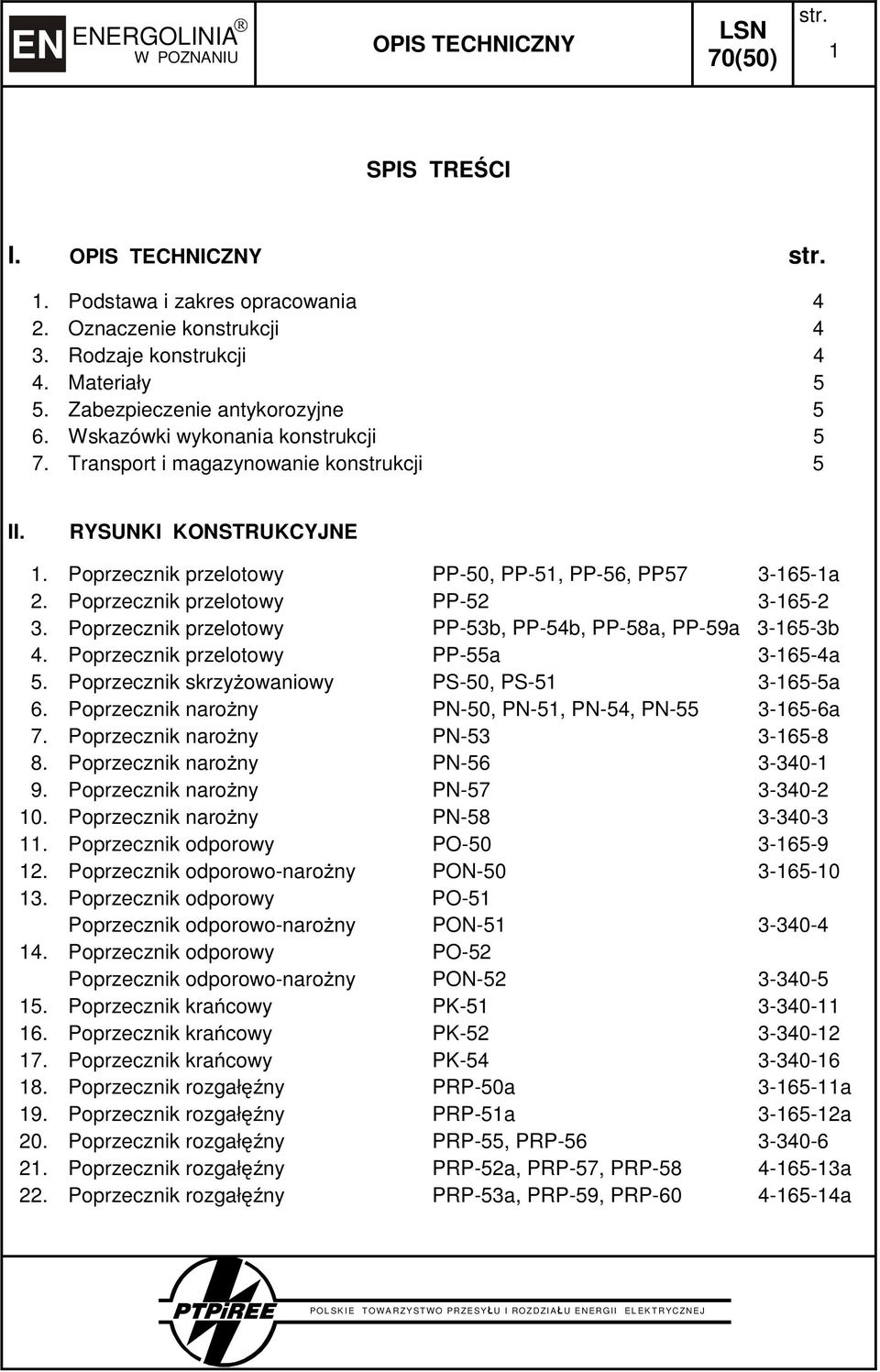

5 OPIS TECHNICZNY LSN 70(50) str. 1 SPIS TRE CI I. OPIS TECHNICZNY str. 1. Podstawa i zakres opracowania 4 2. Oznaczenie konstrukcji 4 3. Rodzaje konstrukcji 4 4. Materiały 5 5. Zabezpieczenie antykorozyjne 5 6. Wskazówki wykonania konstrukcji 5 7. Transport i magazynowanie konstrukcji 5 II. RYSUNKI KONSTRUKCYJNE 1. Poprzecznik przelotowy PP-50, PP-51, PP-56, PP a 2. Poprzecznik przelotowy PP Poprzecznik przelotowy PP-53b, PP-54b, PP-58a, PP-59a b 4. Poprzecznik przelotowy PP-55a a 5. Poprzecznik skrzy owaniowy PS-50, PS a 6. Poprzecznik naro ny PN-50, PN-51, PN-54, PN a 7. Poprzecznik naro ny PN Poprzecznik naro ny PN Poprzecznik naro ny PN Poprzecznik naro ny PN Poprzecznik odporowy PO Poprzecznik odporowo-naro ny PON Poprzecznik odporowy PO-51 Poprzecznik odporowo-naro ny PON Poprzecznik odporowy PO-52 Poprzecznik odporowo-naro ny PON Poprzecznik kra cowy PK Poprzecznik kra cowy PK Poprzecznik kra cowy PK Poprzecznik rozgał ny PRP-50a a 19. Poprzecznik rozgał ny PRP-51a a 20. Poprzecznik rozgał ny PRP-55, PRP Poprzecznik rozgał ny PRP-52a, PRP-57, PRP a 22. Poprzecznik rozgał ny PRP-53a, PRP-59, PRP a
6 OPIS TECHNICZNY LSN 70(50) str Poprzecznik rozgał ny PRP Poprzecznik rozgał ny PRN-50a a 25. Poprzecznik rozgał ny PRK-50, PRK Poprzecznik rozgał ny PRK Poprzecznik rozgał ny PRK-53a, PRK-56, PRK a 28. Poprzecznik rozgał ny PRK-54a a 29. Poprzecznik rozgał ny PRK-55a a 30. Głowica słupa GS Element do ła cucha EŁ-2a, EŁ-8a, EŁ-9a b 32. Element do ła cucha EŁ Element mocuj cy EM Element mocuj cy EM Konstrukcja st aj ca KL Rama górna RG Rama dolna RD Element stalowy do fundamentu ESF Element ustoju ES-2a a 40. Objemki OB-1 OB d 41. Objemka OB-6/E Objemka OB Objemki OU-1, OU-1a,OU-2, OU-6, OU b 44. Objemki OG-3 7, Objemka OG-1/M, OG-2/M a 46. Element do ogranicznika przepi EO Element do ogranicznika przepi EO-1/M, EO-1/1M a 48. Element do ogranicznika przepi EO-2/M Element do ogranicznika przepi EOP Konstrukcja do ograniczników przepi KOG-1, KOG-2, KOG-3/M, KOG-3/1M a 51. Konstrukcja do ograniczników przepi KOG-4, KOG-5, KOG-6/M, KOG-6/1M, KOG-8a, KOG-8b, KOG-8/M, KOG-8/1M b 52. Element do izolatora EI Element do izolatora EI
7 OPIS TECHNICZNY LSN 70(50) str Poł czenie skr cane do SFP1, SFP1 /623, SP a 55. Element ESP-1, ESP-1/ a 56. Element ESP-2, ESP-2/ a 57. Element ESP-4, ESP-4/ a 58. Ci gno CSP, CSP/ a 59. Konstrukcja do głowic kablowych KG-1, KG-1/1, KG-1/M, KG-1/1M, KG-1/2M, KG-1/3M, KG-2, KG-2/M, KG-2/1M a 60. Konstrukcja do głowic kablowych KG-3, KG-3/1, KG-3/M, KG-3/1M, KG-3/2M, KG-3/3M Pomost monta owy PM-1, PM-1/M, PM-1/1M, PM-2, PM-2/M, PM-2/1M a 62. Element U Zacisk uziemiaj cy ZU Zacisk uziemiaj cy ZU Zacisk uziemiaj cy ZU Zacisk uziemiaj cy ZU

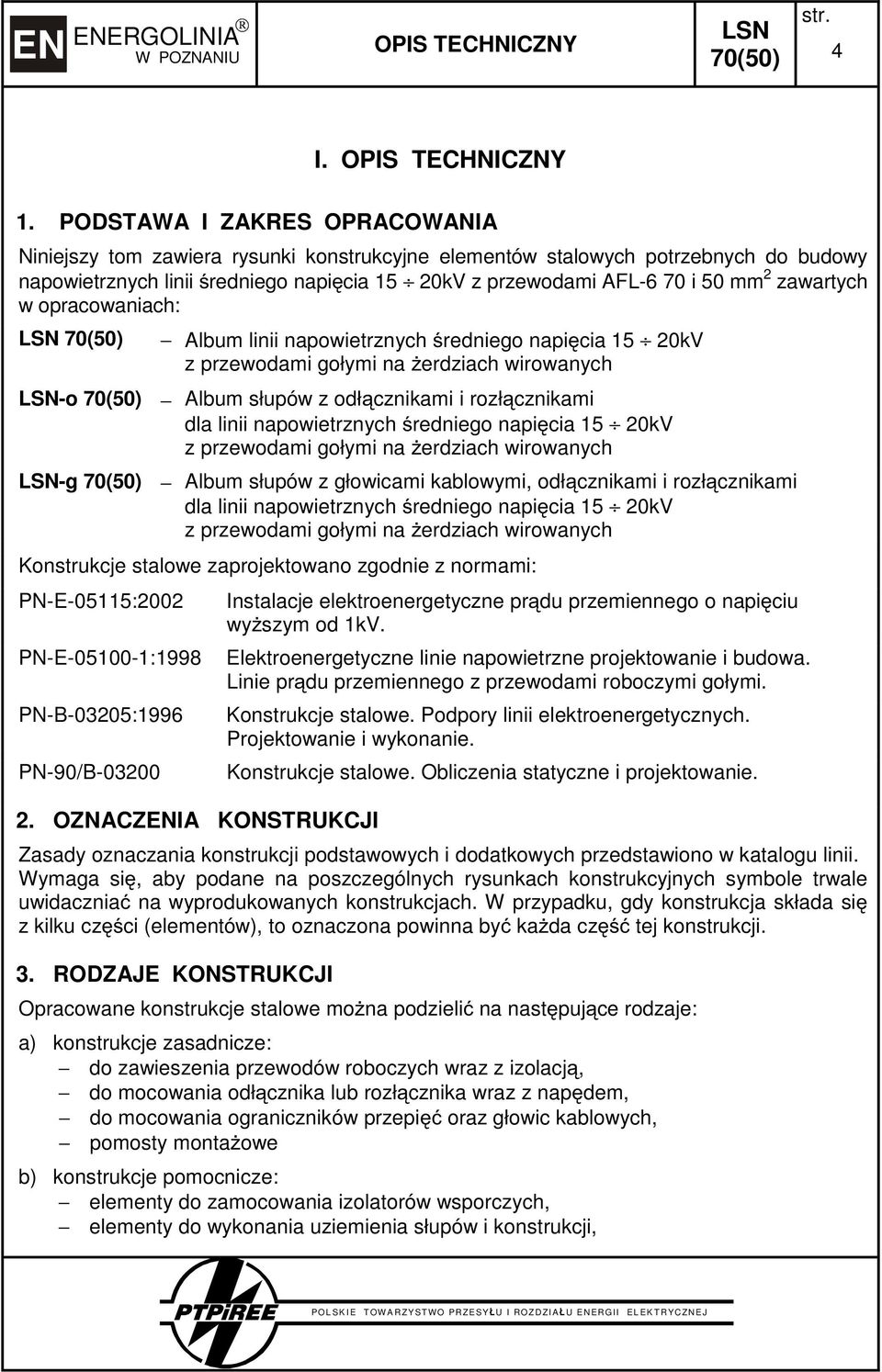

8 OPIS TECHNICZNY LSN 70(50) str. 4 I. OPIS TECHNICZNY 1. PODSTAWA I ZAKRES OPRACOWANIA Niniejszy tom zawiera rysunki konstrukcyjne elementów stalowych potrzebnych do budowy napowietrznych linii redniego napi cia 15 20kV z przewodami AFL-6 70 i 50 mm 2 zawartych w opracowaniach: LSN 70(50) Album linii napowietrznych redniego napi cia 15 20kV LSN-o 70(50) Album słupów z odł cznikami i rozł cznikami dla linii napowietrznych redniego napi cia 15 20kV LSN-g 70(50) Album słupów z głowicami kablowymi, odł cznikami i rozł cznikami dla linii napowietrznych redniego napi cia 15 20kV Konstrukcje stalowe zaprojektowano zgodnie z normami: PN-E-05115:2002 PN-E :1998 PN-B-03205:1996 PN-90/B Instalacje elektroenergetyczne pr du przemiennego o napi ciu wy szym od 1kV. Elektroenergetyczne linie napowietrzne projektowanie i budowa. Linie pr du przemiennego z przewodami roboczymi gołymi. Konstrukcje stalowe. Podpory linii elektroenergetycznych. Projektowanie i wykonanie. Konstrukcje stalowe. Obliczenia statyczne i projektowanie. 2. OZNACZENIA KONSTRUKCJI Zasady oznaczania konstrukcji podstawowych i dodatkowych przedstawiono w katalogu linii. Wymaga si, aby podane na poszczególnych rysunkach konstrukcyjnych symbole trwale uwidacznia na wyprodukowanych konstrukcjach. W przypadku, gdy konstrukcja składa si z kilku cz ci (elementów), to oznaczona powinna by ka da cz tej konstrukcji. 3. RODZAJE KONSTRUKCJI Opracowane konstrukcje stalowe mo na podzieli na nast puj ce rodzaje: a) konstrukcje zasadnicze: do zawieszenia przewodów roboczych wraz z izolacj, do mocowania odł cznika lub rozł cznika wraz z nap dem, do mocowania ograniczników przepi oraz głowic kablowych, pomosty monta owe b) konstrukcje pomocnicze: elementy do zamocowania izolatorów wsporczych, elementy do wykonania uziemienia słupów i konstrukcji,
