1 PL Instrukcja obsługi i instalacji Czujniki d termostatu Devireg 850 1

2 Spis treści 1. Czujniki i strefy systemu grzejnego 1 Czujniki i strefy W rozdziale podano objaśnienia podstawowych pojęć używanych w dalszej części Instrukcji. 1.1 Zasady działania i rodzaje czujników rodzaj obszaru 1.2 Strefy systemu grzewczego rodzaj czujnika Ilość czujników w strefach systemu grzewczego Rozmieszczenie i instalacja czujników termostat - strefy systemu grzejnego 2.1 Lokalizacja czujników gruntowych Podane informacje umożliwią określenie optymalnej liczby czujników dla wszystkich stref systemu grzejnego Lokalizacja pierwszego czujnika gruntowego Lokalizacja kolejnych czujników gruntowych Przykładowy system grzewczy z czujnikami gruntowymi Przedłużanie kabla czujnikowego Zasady działania i rodzaje czujników Rodzaje obszarów obsługiwanych przez system przeciwoblodzeniowy DEVI - patrz rysunek. 2.2 Instalowanie czujników gruntowych chodniki i place parkingowe 2.3 Lokalizacja czujników dachowych schody i stopnie Lokalizacja pierwszego czujnika dachowego Lokalizacja kolejnych czujników dachowych dachy i naroża dachów 4. rynny i rury spustowe Kierownice wody roztopowej Obszary gruntowe (1 i 2) - jeden Przykładowy system grzewczy z czujnikami dachowymi lub kilku czujników gruntowych Przedłużanie kabla czujnikowego Obszary 2.4 Instalowanie czujników dachowych dachowe (3 i 3 Dane techniczne ) - jeden lub 4 Załącznik A Zasilacz i kabel zasilający S W kilka czujników dachowych. E N 1 Czujniki gruntowe i dachowe dokonują jednoczesnego pomiaru: - temperatury - wilgoci (lód, śnieg, grad, deszcz) Wyniki pomiarów przekazywane są do termostatu Devireg 850, który decyduje o załączeniu lub wyłączeniu kabli grzejnych zainstalowanych w poszczególnych strefach systemu grzewczego. Szczegółowe informacje o konfiguracji i obsłudze termostatu podane są w Instrukcji obsługi termostatu Devireg

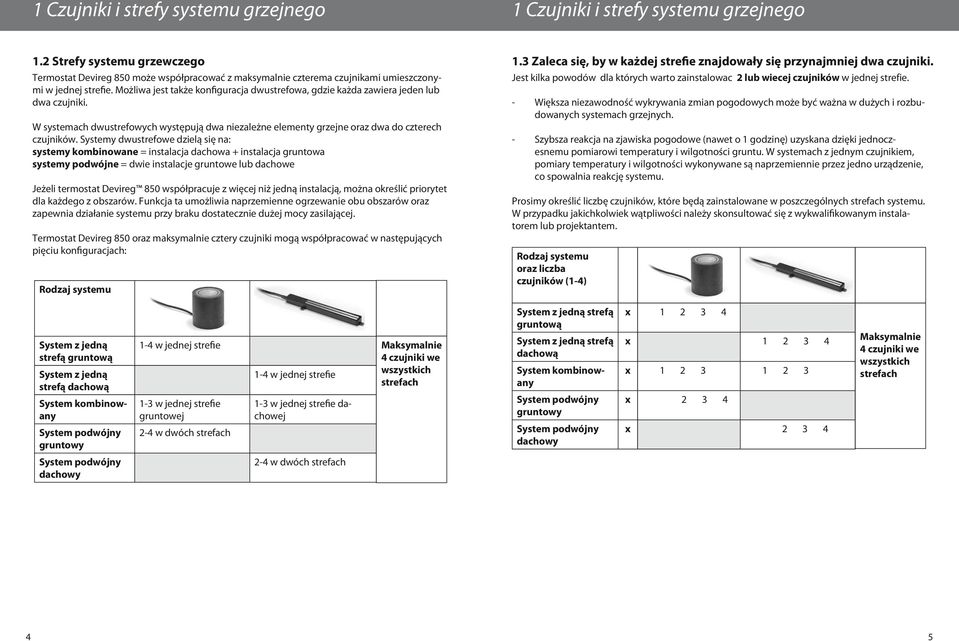

3 1 Czujniki i strefy systemu grzejnego 1 Czujniki i strefy systemu grzejnego 1.2 Strefy systemu grzewczego Termostat Devireg 850 może współpracować z maksymalnie czterema czujnikami umieszczonymi w jednej strefie. Możliwa jest także konfiguracja dwustrefowa, gdzie każda zawiera jeden lub dwa czujniki. W systemach dwustrefowych występują dwa niezależne elementy grzejne oraz dwa do czterech czujników. Systemy dwustrefowe dzielą się na: systemy kombinowane = instalacja dachowa + instalacja gruntowa systemy podwójne = dwie instalacje gruntowe lub dachowe Jeżeli termostat Devireg 850 współpracuje z więcej niż jedną instalacją, można określić priorytet dla każdego z obszarów. Funkcja ta umożliwia naprzemienne ogrzewanie obu obszarów oraz zapewnia działanie systemu przy braku dostatecznie dużej mocy zasilającej. Termostat Devireg 850 oraz maksymalnie cztery czujniki mogą współpracować w następujących pięciu konfiguracjach: Rodzaj systemu 1.3 Zaleca się, by w każdej strefie znajdowały się przynajmniej dwa czujniki. Jest kilka powodów dla których warto zainstalowac 2 lub wiecej czujników w jednej strefie. - Większa niezawodność wykrywania zmian pogodowych może być ważna w dużych i rozbudowanych systemach grzejnych. - Szybsza reakcja na zjawiska pogodowe (nawet o 1 godzinę) uzyskana dzięki jednoczesnemu pomiarowi temperatury i wilgotności gruntu. W systemach z jednym czujnikiem, pomiary temperatury i wilgotności wykonywane są naprzemiennie przez jedno urządzenie, co spowalnia reakcję systemu. Prosimy określić liczbę czujników, które będą zainstalowane w poszczególnych strefach systemu. W przypadku jakichkolwiek wątpliwości należy skonsultować się z wykwalifikowanym instalatorem lub projektantem. Rodzaj systemu oraz liczba czujników (1-4) System z jedną strefą gruntową System z jedną strefą dachową System kombinowany System podwójny gruntowy 1-4 w jednej strefie 1-3 w jednej strefie gruntowej 2-4 w dwóch strefach 1-4 w jednej strefie 1-3 w jednej strefie dachowej Maksymalnie 4 czujniki we wszystkich strefach System z jedną strefą gruntową System z jedną strefą dachową System kombinowany System podwójny gruntowy System podwójny dachowy x x x x x Maksymalnie 4 czujniki we wszystkich strefach System podwójny dachowy 2-4 w dwóch strefach 4 5

4 2 Rozmieszczenie i instalacja czujników 2 Rozmieszczenie i instalacja czujników W rozdziale 2 omówiono zasady poprawnego rozmieszczania i instalowania czujników gruntowych i dachowych. Rozmieszczenie i instalacja czujników gruntowych - patrz punkt 2.1. Rozmieszczenie i instalacja czujników dachowych - patrz punkt Lokalizacja czujników gruntowych Wybór właściwego miejsca zainstalowania czujników ma zasadnicze znaczenie dla funkcjonowania całego systemu grzewczego. Podstawowe trzy kryteria lokalizacji czujników są następujące: 1. Czujnik musi być zainstalowany wewnatrz strefy grzewczej min. 1 m od jej brzegu. 2. Czujniki muszą być wystawione na bezpośrednie działanie czynników atmosferycznych takich jak śnieg i deszcz. 3. Czujniki nie mogą być przykryte przez liście, kamienie, gruz lub inne przedmioty Lokalizacja pierwszego czujnika gruntowego Pierwszy czujnik gruntowy powinien być umieszczony w miejscu gdzie najwcześniej pojawia się i utrzymuje warstwa śniegu. W przypadku wykonywania instalacji na terenie nieznanym, odpowiednie informacje można uzyskać od jego stałych mieszkańców. Można także wykorzystać następujące miejsca znajdujące się na ogrzewanym obszarze: a) miejsce stale zacienione lub porośnięte mchem, b) miejsce w którym wiatr stale tworzy zaspy śniegu, c) miejsce z najbardziej intensywnym ruchem pieszym lub kołowym. W systemie podwójnym zawierającym dwie strefy gruntowe, kryteria lokalizacji pierwszego czujnika są takie same dla obu stref Lokalizacja kolejnych czujników gruntowych Kolejne czujniki gruntowe należy instalować w miejscach, których powierzchnia wysycha najpóźniej. Można także wykorzystać następujące miejsca znajdujące się na ogrzewanym obszarze: d) miejsce stale zacienione, e) miejsce w którym gromadzi się woda ze stopionego śniegu, f) miejsce w odległości przynajmniej 1 metra od innych czujników. W przypadku wątpliwości dotyczących lokalizacji czujników, zalecamy wytypować kilka alternatywnych miejsc, które mogą być wykorzystane podczas ewentualnych modyfikacji systemu Przykładowy system grzewczy z czujnikami gruntowymi Przykładowy system składa się z (1) ogrzewanego stopnia dolnego, ogrzewanego odcinka chodnika (2) oraz ogrzewanego stopnia górnego (3) W zależności od liczby stref i wymaganej niezawodności wykrywania zmian pogodowych należy zainstalować 2-3 czujniki gruntowe Czujnik nr 1 ma zasadnicze znaczenie dla funkcjonowania systemu grzewczego. Umieszczony jest w miejscu, w którym najwcześniej pojawia się śnieg i występuje duży ruch pieszych. Czujnik nr 2 umieszczony jest w rejonie chodnika, gdzie mogą tworzyć się kałuże. Miejsce to jest zacienione i wysycha jako ostatnie. Jeżeli dostatecznie duża moc zasilania jest niedostępna, można utworzyć tzw. system podwójny i nadać niski priorytet instalacji znajdującej się pod chodnikiem. Czujnik nr 3 zwiększa niezawodność i szybkość reakcji systemu na zmiany pogody. Może być dołączony podczas późniejszej modyfikacji systemu Przedłużanie kabla czujnikowego Zespół czujnika gruntowego składa się z kabla czujnikowego i obudowy czujnika. Czujnik gruntowy wyposażony jest w kabel przyłączeniowy o długości 15 m. Około 50 cm kabla należy zwinąć we wnętrzu obudowy czujnika. Pozostałe 14,5 metra umożliwia dołączenie czujnika nawet w sytuacji, gdy miejsce instalacji znajduje się stosunkowo daleko od termostatu. Jeżeli czujnik musi zostać zainstalowany w większej odległości, kabel czujnikowy może zostać przedłużony. Jako przedłużacz należy stosować kabel czteroprzewodowy zgodny z wymaganiami podanymi w Załączniku A. Aby uniknąć błędnych połączeń, prosimy dokładnie zanotować kolory przewodów kabla przedłużającego, które zostaną dołączone do fabrycznego kabla czujnikowego (biały, biały, czerwony, czarny). W systemach podwójnych nie wolno łączyć przedłużonych kabli czujnikowych z różnych stref. 6 7

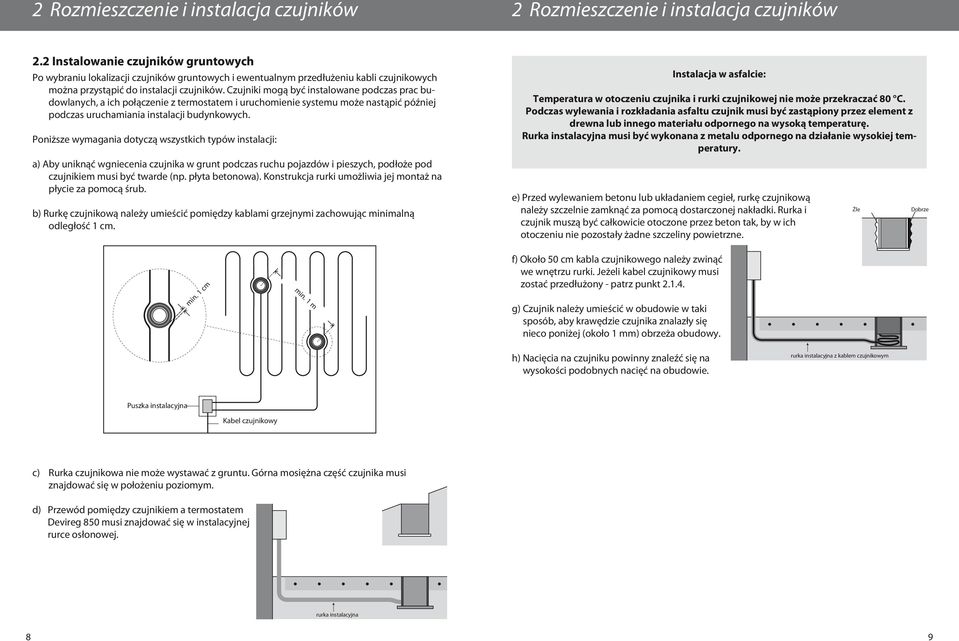

5 2 Rozmieszczenie i instalacja czujników 2 Rozmieszczenie i instalacja czujników 2.2 Instalowanie czujników gruntowych Po wybraniu lokalizacji czujników gruntowych i ewentualnym przedłużeniu kabli czujnikowych można przystąpić do instalacji czujników. Czujniki mogą być instalowane podczas prac budowlanych, a ich połączenie z termostatem i uruchomienie systemu może nastąpić później podczas uruchamiania instalacji budynkowych. Poniższe wymagania dotyczą wszystkich typów instalacji: a) Aby uniknąć wgniecenia czujnika w grunt podczas ruchu pojazdów i pieszych, podłoże pod czujnikiem musi być twarde (np. płyta betonowa). Konstrukcja rurki umożliwia jej montaż na płycie za pomocą śrub. illustration_a_b_c b) Rurkę czujnikową należy umieścić pomiędzy kablami grzejnymi zachowując minimalną odległość 1 cm. Instalacja w asfalcie: Temperatura w otoczeniu czujnika i rurki czujnikowej nie może przekraczać 80 C. Podczas wylewania i rozkładania asfaltu czujnik musi być zastąpiony przez element z drewna lub innego materiału odpornego na wysoką temperaturę. Rurka instalacyjna musi być wykonana z metalu odpornego na działanie wysokiej temperatury. e) Przed wylewaniem betonu lub układaniem cegieł, rurkę czujnikową należy szczelnie zamknąć za pomocą dostarczonej illustration nakładki Rurka i czujnik muszą być całkowicie otoczone przez beton tak, by w ich otoczeniu nie pozostały żadne szczeliny powietrzne. Źle Dobrze min. 1 cm min. 1 m f) Około 50 cm kabla czujnikowego należy zwinąć we wnętrzu rurki. Jeżeli kabel czujnikowy musi zostać przedłużony - patrz punkt g) Czujnik należy umieścić w obudowie w taki sposób, aby krawędzie czujnika znalazły się nieco poniżej (około 1 mm) obrzeża obudowy. h) Nacięcia na czujniku powinny znaleźć się na wysokości podobnych nacięć na obudowie. rurka instalacyjna z kablem czujnikowym Puszka instalacyjna Kabel czujnikowy c) Rurka czujnikowa nie może wystawać z gruntu. Górna mosiężna część czujnika musi znajdować się w położeniu poziomym. d) Przewód pomiędzy czujnikiem a termostatem Devireg 850 musi znajdować się w instalacyjnej rurce osłonowej. illustration illustration 2 rurka instalacyjna 8 9

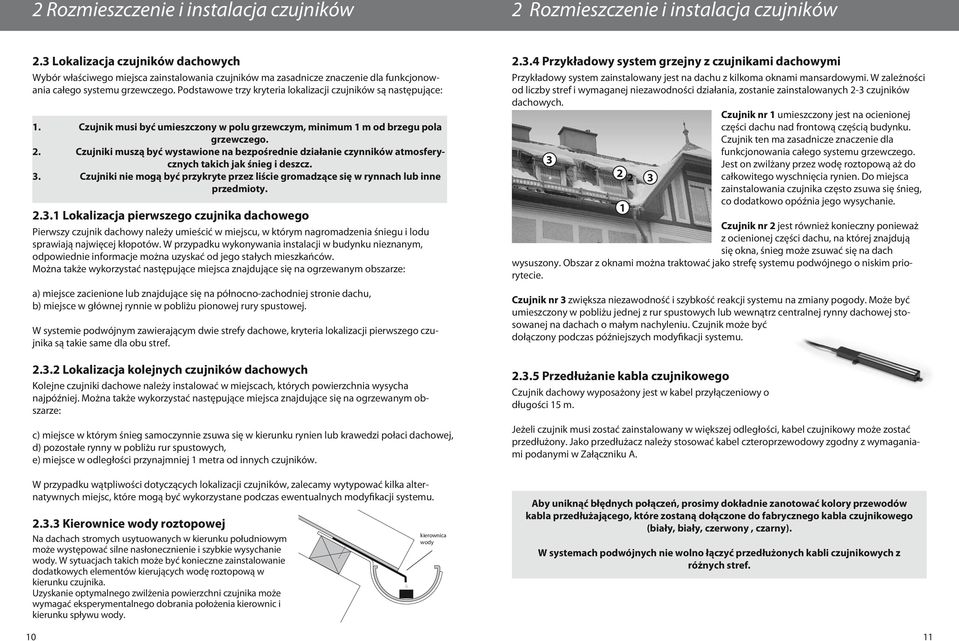

6 2 Rozmieszczenie i instalacja czujników 2 Rozmieszczenie i instalacja czujników 2.3 Lokalizacja czujników dachowych Wybór właściwego miejsca zainstalowania czujników ma zasadnicze znaczenie dla funkcjonowania całego systemu grzewczego. Podstawowe trzy kryteria lokalizacji czujników są następujące: 1. Czujnik musi być umieszczony w polu grzewczym, minimum 1 m od brzegu pola grzewczego. 2. Czujniki muszą być wystawione na bezpośrednie działanie czynników atmosferycznych takich jak śnieg i deszcz. 3. Czujniki nie mogą być przykryte przez liście gromadzące się w rynnach lub inne przedmioty Lokalizacja pierwszego czujnika dachowego Pierwszy czujnik dachowy należy umieścić w miejscu, w którym nagromadzenia śniegu i lodu sprawiają najwięcej kłopotów. W przypadku wykonywania instalacji w budynku nieznanym, odpowiednie informacje można uzyskać od jego stałych mieszkańców. Można także wykorzystać następujące miejsca znajdujące się na ogrzewanym obszarze: a) miejsce zacienione lub znajdujące się na północno-zachodniej stronie dachu, b) miejsce w głównej rynnie w pobliżu pionowej rury spustowej. W systemie podwójnym zawierającym dwie strefy dachowe, kryteria lokalizacji pierwszego czujnika są takie same dla obu stref Lokalizacja kolejnych czujników dachowych Kolejne czujniki dachowe należy instalować w miejscach, których powierzchnia wysycha najpóźniej. Można także wykorzystać następujące miejsca znajdujące się na ogrzewanym obszarze: c) miejsce w którym śnieg samoczynnie zsuwa się w kierunku rynien lub krawedzi połaci dachowej, d) pozostałe rynny w pobliżu rur spustowych, e) miejsce w odległości przynajmniej 1 metra od innych czujników. W przypadku wątpliwości dotyczących lokalizacji czujników, zalecamy wytypować kilka alternatywnych miejsc, które mogą być wykorzystane podczas ewentualnych modyfikacji systemu Kierownice wody roztopowej Na dachach stromych usytuowanych w kierunku południowym może występować silne nasłonecznienie i szybkie wysychanie wody. W sytuacjach takich może być konieczne zainstalowanie dodatkowych elementów kierujących wodę roztopową w kierunku czujnika. Uzyskanie optymalnego zwilżenia powierzchni czujnika może wymagać eksperymentalnego dobrania położenia kierownic i kierunku spływu wody. kierownica wody Przykładowy system grzejny z czujnikami dachowymi Przykładowy system zainstalowany jest na dachu z kilkoma oknami mansardowymi. W zależności od liczby stref i wymaganej niezawodności działania, zostanie zainstalowanych 2-3 czujników dachowych. Czujnik nr 1 umieszczony jest na ocienionej części dachu nad frontową częścią budynku. Czujnik ten ma zasadnicze znaczenie dla funkcjonowania całego systemu grzewczego. Jest on zwilżany przez wodę roztopową aż do całkowitego wyschnięcia rynien. Do miejsca zainstalowania czujnika często zsuwa się śnieg, co dodatkowo opóźnia jego wysychanie. Czujnik nr 2 jest również konieczny ponieważ z ocienionej części dachu, na której znajdują się okna, śnieg może zsuwać się na dach wysuszony. Obszar z oknami można traktować jako strefę systemu podwójnego o niskim priorytecie. Czujnik nr 3 zwiększa niezawodność i szybkość reakcji systemu na zmiany pogody. Może być umieszczony w pobliżu jednej z rur spustowych lub wewnątrz centralnej rynny dachowej stosowanej na dachach o małym nachyleniu. Czujnik może być dołączony podczas późniejszych modyfikacji systemu Przedłużanie kabla czujnikowego Czujnik dachowy wyposażony jest w kabel przyłączeniowy o długości 15 m. Jeżeli czujnik musi zostać zainstalowany w większej odległości, kabel czujnikowy może zostać przedłużony. Jako przedłużacz należy stosować kabel czteroprzewodowy zgodny z wymaganiami podanymi w Załączniku A. Aby uniknąć błędnych połączeń, prosimy dokładnie zanotować kolory przewodów kabla przedłużającego, które zostaną dołączone do fabrycznego kabla czujnikowego (biały, biały, czerwony, czarny). W systemach podwójnych nie wolno łączyć przedłużonych kabli czujnikowych z różnych stref

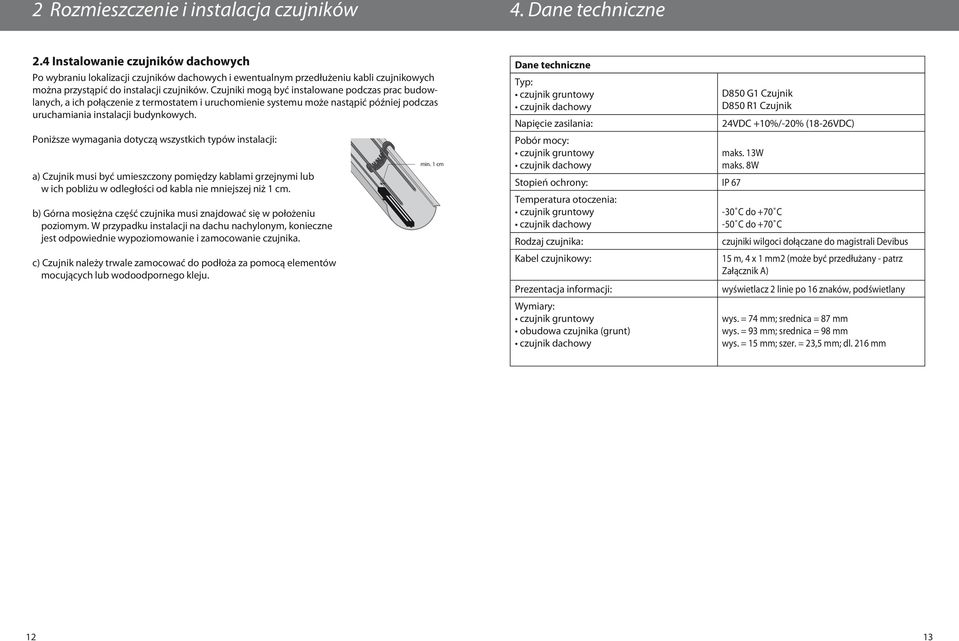

7 2 Rozmieszczenie i instalacja czujników 4. Dane techniczne 2.4 Instalowanie czujników dachowych Po wybraniu lokalizacji czujników dachowych i ewentualnym przedłużeniu kabli czujnikowych można przystąpić do instalacji czujników. Czujniki mogą być instalowane podczas prac budowlanych, a ich połączenie z termostatem i uruchomienie systemu może nastąpić później podczas uruchamiania instalacji budynkowych. Poniższe wymagania dotyczą wszystkich typów instalacji: a) Czujnik musi być umieszczony pomiędzy kablami grzejnymi lub w ich pobliżu w odległości od kabla nie mniejszej niż 1 cm. b) Górna mosiężna część czujnika musi znajdować się w położeniu poziomym. W przypadku instalacji na dachu nachylonym, konieczne jest odpowiednie wypoziomowanie i zamocowanie czujnika. c) Czujnik należy trwale zamocować do podłoża za pomocą elementów mocujących lub wodoodpornego kleju. min. 1 cm Dane techniczne Typ: czujnik gruntowy D850 G1 Czujnik czujnik dachowy D850 R1 Czujnik Napięcie zasilania: 24VDC +10%/-20% (18-26VDC) Pobór mocy: czujnik gruntowy maks. 13W czujnik dachowy maks. 8W Stopień ochrony: IP 67 Temperatura otoczenia: czujnik gruntowy czujnik dachowy Rodzaj czujnika: Kabel czujnikowy: Prezentacja informacji: Wymiary: czujnik gruntowy obudowa czujnika (grunt) czujnik dachowy -30 C do +70 C -50 C do +70 C czujniki wilgoci dołączane do magistrali Devibus 15 m, 4 x 1 mm2 (może być przedłużany - patrz Załącznik A) wyświetlacz 2 linie po 16 znaków, podświetlany wys. = 74 mm; srednica = 87 mm wys. = 93 mm; srednica = 98 mm wys. = 15 mm; szer. = 23,5 mm; dl. 216 mm 12 13

8 3. Załącznik A przedłużanie kabla czujnikowego System gruntowy Ilość czujników: 1 lub Przekrój kabla 1 mm 2 1,5 mm 2 2,5 mm 2 4 mm 2 System rynnowy Maks. długość (m) Maks. długość (m) Maks. długość (m) Ilość czujników: Przekrój kabla 1 mm 2 1,5 mm 2 2,5 mm 2 4 mm 2 Maks. długość (m) Maks. długość (m) Maks. długość (m) Maks. długość (m) W systemach podwójnych nie wolno łączyć w szereg przedłużonych kabli czujnikowych. strefa A czujnik I czujnik II strefa B czujnik III II III czerwony czarny biały biały czerwony czarny biały biały czerwony czarny biały biały I Przedłużony kabel czujnikowy należy dołączyć do termostatu Devireg 850 Aby uniknąć błędnych połączeń, prosimy dokładnie zanotować kolory przewodów kabla przedłużającego dołączanych do fabrycznego kabla czujnikowego (biały, biały, czerwony, czarny)

9 Gwarancja Danfoss Gwarancja Danfoss Nabyliście Państwo produkt, który mamy nadzieję podniesie standard Waszego mieszkania i pozwoli na ekonomiczną jego eksploatację. System DEVI składający się z kabli grzejnych DEVIflex TM lub maty grzejnej DEVImat TM, termostatów DEVIreg TM oraz taśmy montażowej DEVIfast TM, rozwiązuje kompleksowo problemy związane z ogrzewaniem. W przypadku wystąpienia jednak problemów związanych z eksploatacją systemu grzewczego, firma Danfoss będąca producentem, której produkty są wytwarzane w Danii, należy do Uni Europejskiej i respektuje obowiązki producenta zgodnie z dyrektywą 85/374/CEE oraz związane z nimi prawa państwowe. Na podstawie tych uregulowań prawnych Danfoss udziela 10 letniej gwarancji na kable grzejne DEVIflex TM oraz maty grzejne DEVImat TM oraz 2 letniej gwarancji na pozostałe swoje produkty. Gwarancja zachowuje ważność pod warunkiem, że KARTA GWARANCYJNA znajdująca się na odwrotnej stronie została prawidłowo wypełniona wykonano szkic ułożenia kabla grzejnego oraz, że zaistniałe uszkodzenie zostało udostępnione firmie Danfoss lub jej autoryzowanemu Przedstawicielowi. Nazwisko/imię lub firma: Adres: Kod pocztowy: Warunki Gwarancji Danfoss udziela gwarancji: Telefon: Uwaga! Karta Gwarancyjna Danfoss traci ważność w przypadku nie wypełnienia wszystkich pozycji. Prosimy dokładnie wypełnić wszystkie pola i uważnie przeczytać Warunki Gwarancji (na odwrocie). Gwarancja zachowuje ważność, jeżeli KARTA GWARANCYJNA wypełniona została w języku angielskim lub języku urzędowym kraju, w którym produkt był zakupiony. Montaż wykonał (imię, nazwisko, pięczątka): Data wykonania montażu: Producent - firma Danfoss - zobowiązuje się do bezpłatnego wykonania naprawy lub też dostarczenia nowego produktu bez ponoszenia dodatkowych kosztów niezwiązanych bezpośrednio z jego naprawą. W przypadku uszkodzonych termostatów DeviregTM, Danfoss zastrzega sobie prawo do ich naprawy, w możliwie krótkim terminie bez obciążania kosztami klienta. Warunki gwarancji Danfoss nie obejmują instalacji wykonanych przez osoby nie posiadające odpowiednich uprawnień w tym zakresie, szkód powstałych na skutek nieodpowiednich projektów wykonanych przez osoby trzecie, złego użycia, uszkodzeń przez osoby trzecie lub nieprawidłowych instalacji i szkód będących ich następstwem. Ekspertyzy i naprawy wykonane przez Danfoss lub jej przedstawiciela nie objęte warunkami gwarancji są w pełni odpłatne. Gwarancja wygasa, jeżeli za reklamowany produkt zostaną zwrócone pieniądze. Firma Danfoss zawsze stara się odpowiadać szczerze, uczciwie i szybko na wszystkie zapytania i uzasadnione roszczenia klientów. Powyższe warunki gwarancji dotyczą wyłącznie odpowiedzialności za zakupiony produkt. Gwarancja nie wyłącza, nie ogranicza ani nie zawiesza uprawnień Kupującego wynikających z niezgodności towaru z umową. W kwestiach nie uregulowanych niniejszym dokumentem zastosowanie mają przepisy Kodeksu Cywilnego. Typ termostatu: Numer serii: Pieczątka punktu sprzedaży (podpis sprzedawcy) oraz data sprzedazy: Danfoss Sp. z o.o. ul. Chrzanowska Grodzisk Mazowiecki Tel.: Fax:

10 18 19

11 Article: Wersja: C
