DIGIAIR PRO CATV INSTRUKCJA UŻYTKOWNIKA

Transkrypt

1 DIGIAIR PRO CATV INSTRUKCJA UŻYTKOWNIKA

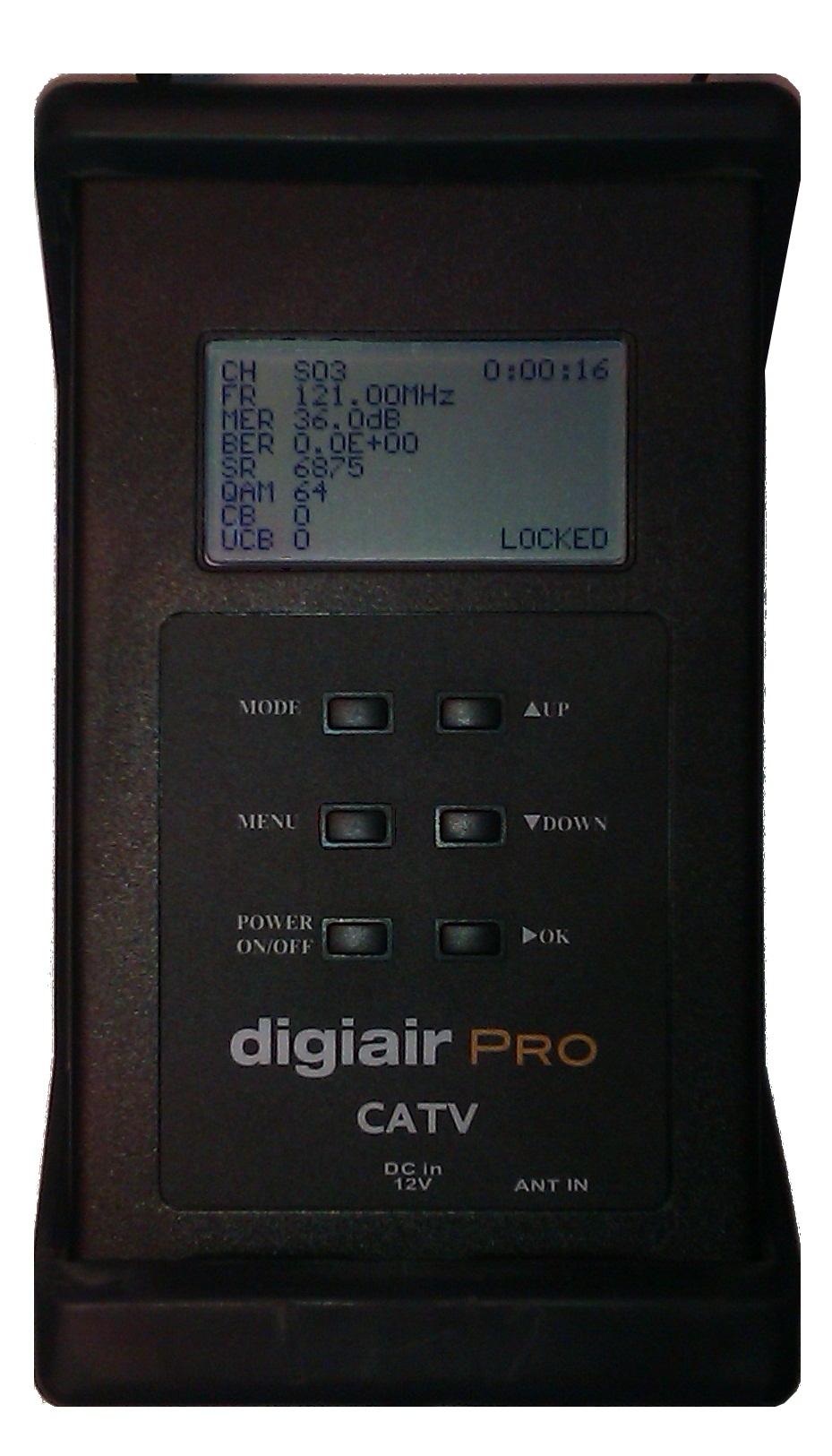

2 Zawartość DIGIAIR PRO CATV Opis 2 1 INFORMACJE PODSTAWOWE Włączanie/ Wyłączanie Zasilacz i akumulatory Jak korzystać z miernika 3 2 OPIS FUNKCJI MIERNIKA TRYB SIGNLE CHANNEL TRYB DIGITAL TRYB MULTI CHANNEL TRYB SPECTRUM 6 3 MENU Symbol Rate Tryb QAM SETUP 6 SPECYFIKACJA TECHNICZNA 8 DIGIAIR PRO CATV OPIS DIGIAIR Pro CATV firmy Emitor jest urządzeniem zaprojektowanym I wykonanym w Szwecji. Miernik dedykowany jest do zastosowań w analogowych i cyfrowych sieciach kablowych. Siła sygnału prezentowana jest na panelu LCD. W trybie analogowym miernik pokazuje poziom dla jednego lub sześciu kanałów jednocześnie. Możliwa jest również analiza spektrum sygnału. W trybie cyfrowym ( digital), miernik dokonuje pomiaru parametrów takich jak BER ( Bit Error Rate) oraz MER ( Modulation Error Ratio). Możliwa jest również analiza ilościa parametów UCB ( Uncorrected Blocks) oraz CB ( Corrected Bytes) służących do długeterminowej oceny jakości sygnału. Ważną cechą miernika Digiair Pro CATV jest jest wysoka czułość pozwalająca wykryć sygnały o niskim poziomie. Urządzenie zasilane ( ładowane) jest z zewnętrznego źródła zasilania o napięciu DC V. Za pracę miernika odpowiada 8 akumulatorów AA wielokrotnego ładowania. Dzięki temu urządzenie jest uniwersalne i w sytuacjach krytycznych może zostać zasilone ze zwykłych baterii typu AA. Czas działania urządzenia na w pełni naładowanych akumulatorach wynosi co najmniej 2 godziny. 2

3 1 Informacje podstawowe 1.1 Włączanie / Wyłączanie Aby włączyć miernik Digiair Pro CATV należy wcisnąć przycisk Power ON/ OFF ( zasilanie z akumulatorów). Urządzenie automatycznie przechodzi do trybu pracy pojedynczego kanału ( Single channel mode) pokazując poziom sygnału dla wybranego kanału. W celu wyłączenia urządzenia, należu wcisnąć i ptrzytrzymać przycisk Power ON/ OFF. 1.2 Zasilacz i akumulatory DIGIAIR PRO CATV może być zasilany z zewnętrznego zasilacza 12 VDC, max 1 A. Urządzenie może pracować w trybie ładowania. Zaleca się jednak wyjęcie rozładowanych podczas instalacji akumulatorów i wykonywanie dalszych pomiarów bazując na zasilaniu z zewnętrznego zasilacza. Aby tego dokonać należy podłączyć zasilacz do gniazda zasilania oraz wcisnąć i przytrzymać przycisk Power ON/ OFF. Aby wyłączyć urządzenie pracujące na zewnętrznym zasilaczu należy odłączyć zewnętrzy zasilacz. Naładowanie w pełni rozładowanych akumulatorów zajmuje około 14 godzin. Proces ładowania kontrolowany jest przez mikropocesor, a jego podstęp prezentowany jest na panelu LCD. Należy zwrócić uwagę na fakt, iż aby osiągnąć pełną efektywość akumulatorów należy kilkukrotnie dokonać ich całkowitego rozładowania i naładowania. Miernik wyposażony jest w 8 sztuk akumulatorów NiMh wielokrotnego ładowania. Miernik powinien być ładowany w momencie pojawiania się stosownego symbolu na wyświetlaczu urządzenia ( w trybie Single Channel). Zaleca się stosowanie dołączonych do zestawu zasilaczy : stanardowego lub dedykowanego do wykorzystania w samochodzie. Czas pracy na w pełni naładowanych akumulatorach wynosi co najmniej 2 godziny. 1.3 Jak korzystać z miernika Podłącz przewód sygnałowy i włącz urządzenie. Miernik przechodzi automatycznie do trybu pomiaru Single Channel z ostatnio mierzonym numerem kanału. Wartość poziomu sygnału prezentowana być może w dbuv, dbm lub dbmv. 3

4 Wciśnij przycisk MODE, aby zmienić tryb pomiaru. Jednokrotne wciśnięcie przyciku powoduje przejście do trybu Digital i pomiar parametrów charakterystycznych dla sygnałów cyfrowych. Patametr CB określa ilość bajtów skorygowanych od momentu znalezienia i zablokowania sygnału. Parametr UCB określa ilość nieskorygowanych makrobloków sygnałowych od momentu znalesienia i zablokowania sygnału. Parametry te znajdują zastosowanie przy długoterminowej ocenie jakości sygnału. Wciśnij przycisk OK, aby wyświetlić diagram konstelacji dla mierzonego sygnału Wciśnięcie przycisku MODE spowoduje przejście do trybu Multichannel, w którym możliwe jest dokonywanie pomiaru poziomu sygnału dla nawet 30 kanałów analogowych w grupach po 6 kanałów jednocześnie. Używając przycisków UP oraz DOWN możliwe jest przechodzenie między kolejnymi grupami kanałów. Przycisk OK powoduje zmianę informacji wyświetlanych w dolnym rogu ekranu. Kolejne wciśnięcie przycisku MODE spowoduje przejście do trybu wyświetlania widma sygnału. Marker dla odpowiedniego kanału ustawiany jest za pomocą przycisków UP oraz DOWN.. W trybie tym wyświetlany jest również poziom sygnału dla wybranego kanału. 4

5 Kolejne wciśnięcie przycisku MODE spowoduje powrót do trybu pomiaru pojedynczego kanału ( Singlechannel). 2. Opis funkcji miernika 2.1 Single channel- mode ( tryb pomiaru jednego kanału) W trybie tym, miernik dokonuje pomiaru poziomu sygnału wybranego kanału analogowego. Prezentowane są zarówno wartość chwilowa, jak i maksymalna ośiągnietą wartość poziomu sygnału. Aby zmienić kanał należy użyć przycisków UP/ DOWN. Wskaźnik naładowania baterii nie jest wyświetlany w momencie podłączenia zewnętrznego zasilacza. 2.2 Digital- mode ( tryb pomiaru cyfrowego ) W trybie tym prezentowane są m. in. wartości parametrów BER ( Bit Error Rate) oraz MER ( Modulation Error Ratio). 2.3 Multi channel- mode ( pomiar dla 6 kanałów) W trybie tym miernik dokonuje jednoczesnego pomiaru poziomu sygnału dla sześciu wybranych przez użytkownika kanałów. W sumie utworzonych zostać może 5 list po 6 kanałów dając sumaryczną ilość 30 kanałów. Numer strony wyświetlany jest w pracy w prawym, górnym rogu ekranu. Używając przycisków UP/ DOWN, możliwe jest przechodzenie między kolejnymi grupami kanałów. Używając przycisku OK możliwe jest wyświetlanie numerów kanałów. W trybie tym miernik dokunuje również pomiaru patametru Tilt stanowiącego o różnic między najsilenijszym I najsłabszym sygnałem. Poziomy maksymalne są zerowane przy każdej zmianie strony z grupami kanałów. 5

6 2.4 Spectrum- mode ( tryb spektrum) W trybie tym możliwy jest podgląd widma sygnału. Jedna pionowa linia wyświelacza odpowiada jednemu kanałowi. Przy pomocy przycisków UP/ DOWN możliwe jest przesuwanie markera ( animowana linia) i wybór odpowiedniego kanału. Pokazywany jest wówczas poziom sygnału dla wybranego kanału. 3. Menu Poniższe menu widoczne jest na wyświetlaczu po wciśnięciu przycisku MENU. Wybór odpowiedniej pozycji następuje poprzez użycie przycisków UP/ DOWN a jej zatwierdzenie poprzez wciśnięcie przycisku OK. 3.1 Symbol Rate Dodowanie, usuwanie I wybieranie odpowiedniej wartości prędkości symbolowej mierzonego sygnału. Domyślnie parametr powinien być wykrywany automatycznie podczas procesu pomiaru, 3.2 QAM Mode. Wybór rodzaju modulacji QAM, Podobnie jak w przypadku parametru SR, miernik powinien dokonać automatycznego wykrycia rodzaju modulacji podczas pomiaru sygnału. 3.3 Setup 6

7 Active channel list. Wybór planu kanałowego. Przy pomocy oprogramowania DigiairCATV możliwe jest tworzenie własnych planów kanałowych, Channel groups. Opcja ta umożliwia wybór kanałów, które przechowywane być mają w pamięci miernika. Kanały te wyświetlane są w trybie Multichannel. Zdefiniować można 5 stron, po 6 kanałów każda. Po wybraniu tej opcji definiujemy numer pierwszego kanału, pierwszej strony. Wciśnij klawisz MODE, aby zaadresować miejsce w pamięci miernika ( pozycja zacznie migotać szybciej). Używając klawiszy UP/ DOWN wybierz odpowiedni numer kanału. Wciśnij klawisz MODE, aby zapisać wybrany kanał w pamięci. Wybierz następną pozycję na liście używając klawiszy UP/ DOWN, po czym powtórz wykonywane wcześniej czynności, aby zdefiniować kolejny numer kanału. Po ustawieniu wszystkich wartości zapis całej konfiguracji należy potwierdzić klawiszem OK. Auto power off. Automatyczne wyłączenie urządzenia po 1, 5, 10 lub 30 minutach. Wybierz opcję Off, aby miernik nie wyłączał się automatycznie. DB units. Wybór jednostki w jakiej prezentowane być mają wyniki pomiarów dbuv, dbmv or dbm. Stepping rules. W menu tym użytkownik może zdefiniować i wybrać listę kanałów,, które wyświetlane będą kolejno w trybach single channel oraz digital. Lcd. Beeper volume. - Contrast Ustawienie kontrastu wyświetlacza. - Backlight Włączenie, bądź wyłączenie podświetlenia ekranu. Ustawienie głośności brzęczyka. Zakres od 1 ( cicho) to 5 ( głośno ). 7

8 Specyfikacja techniczna Częstotliwość wej MHz. Poziom wej dbuv. Impedancja wej. 75 Ohm, wtyk F Demodulator QAM16, QAM32, QAM64, QAM128 or QAM 256 SymbolR: ate 2 7 Msymb/ s. Pomiar w trybie digital: w trybie analog: BER ( Bit Error Rate). MER ( Modulation Error Ratio). Diagram konstelacji poziom sygnału 1 kanału poziom sygnału 6 kanałów widmo sygnału Jednostki dbuv, dbmv, dbm. Zasilanie V DC Wyświetlacz 128x64 Px LCD, podświetlenie Pobór prądu 500 ma. Akumulatory 8 x AA, 1200 ma każdy Waga 0.3 kg. Wymiary: 185 x 115 x 50 mm. Akcesoria : Zasilacz 12 V DC, 1A Gumowa osłona. Ładowarka samochodowa Emitor AB Sjöviksbacken , Stockholm Sweden Phone: Fax: Web: www. emitor. se 8
