1 Projekt budowlany Przydomowych oczyszczalni ścieków o wydajności do 5.4 m3/d Inwestor GMINA RZĄŚNIK Adres inwestycji TEREN GMINY RZĄŚNIK NOWY LUBIEL, STARY LUBIEL, BIELINO, NURY, JÓZEFOWO, JANOWO, WINCENTOWO, GOŁYSK, WÓLKA WOJCIECHÓWEK, WÓLKA LUBELSKA, OSINY, PLEWICA, GRODZICZNO, OSTRÓWEK, NOWA WIEŚ, WOLA POLEWNA, ROGÓśKO, GRĄDY POLEWNE Projektant: Opracował: JAN CHEŁMIŃSKI UPR. PRJ. 509/85/OS BranŜa Sanitarna Data wykonania r. OSTROŁĘKA

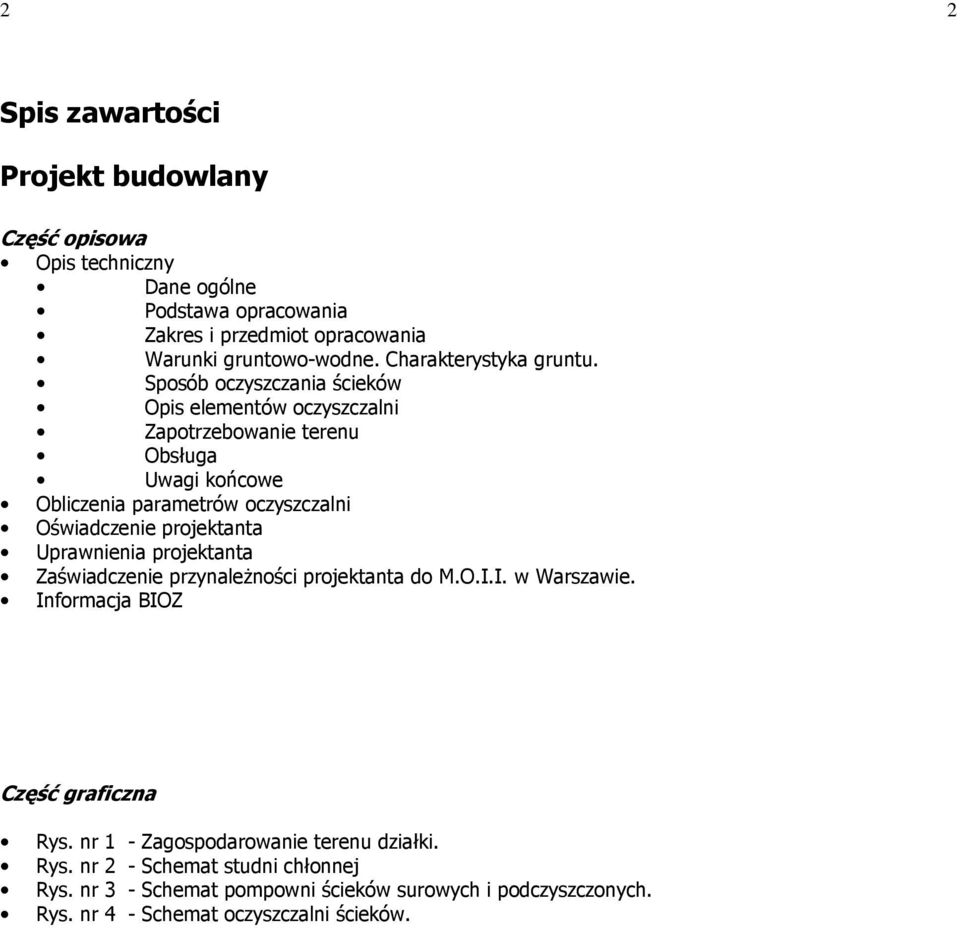

2 2 2 Spis zawartości Projekt budowlany Część opisowa Opis techniczny Dane ogólne Podstawa opracowania Zakres i przedmiot opracowania Warunki gruntowo-wodne. Charakterystyka gruntu. Sposób oczyszczania ścieków Opis elementów oczyszczalni Zapotrzebowanie terenu Obsługa Uwagi końcowe Obliczenia parametrów oczyszczalni Oświadczenie projektanta Uprawnienia projektanta Zaświadczenie przynaleŝności projektanta do M.O.I.I. w Warszawie. Informacja BIOZ Część graficzna Rys. nr 1 - Zagospodarowanie terenu działki. Rys. nr 2 - Schemat studni chłonnej Rys. nr 3 - Schemat pompowni ścieków surowych i podczyszczonych. Rys. nr 4 - Schemat oczyszczalni ścieków.

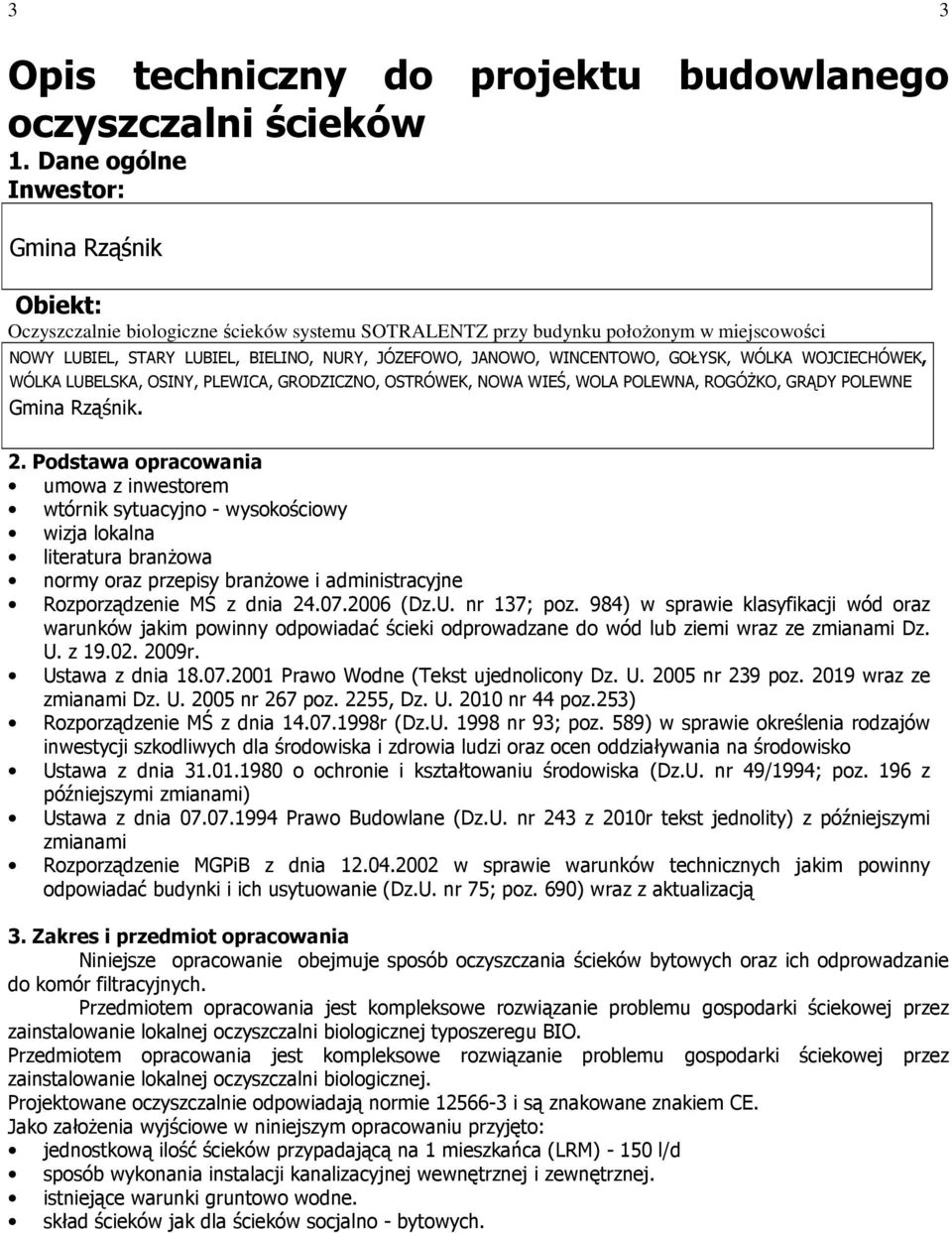

3 3 3 Opis techniczny do projektu budowlanego oczyszczalni ścieków 1. Dane ogólne Inwestor: Gmina Rząśnik Obiekt: Oczyszczalnie biologiczne ścieków systemu SOTRALENTZ przy budynku połoŝonym w miejscowości NOWY LUBIEL, STARY LUBIEL, BIELINO, NURY, JÓZEFOWO, JANOWO, WINCENTOWO, GOŁYSK, WÓLKA WOJCIECHÓWEK, WÓLKA LUBELSKA, OSINY, PLEWICA, GRODZICZNO, OSTRÓWEK, NOWA WIEŚ, WOLA POLEWNA, ROGÓśKO, GRĄDY POLEWNE Gmina Rząśnik. 2. Podstawa opracowania umowa z inwestorem wtórnik sytuacyjno - wysokościowy wizja lokalna literatura branŝowa normy oraz przepisy branŝowe i administracyjne Rozporządzenie MŚ z dnia (Dz.U. nr 137; poz. 984) w sprawie klasyfikacji wód oraz warunków jakim powinny odpowiadać ścieki odprowadzane do wód lub ziemi wraz ze zmianami Dz. U. z r. Ustawa z dnia Prawo Wodne (Tekst ujednolicony Dz. U nr 239 poz wraz ze zmianami Dz. U nr 267 poz. 2255, Dz. U nr 44 poz.253) Rozporządzenie MŚ z dnia r (Dz.U nr 93; poz. 589) w sprawie określenia rodzajów inwestycji szkodliwych dla środowiska i zdrowia ludzi oraz ocen oddziaływania na środowisko Ustawa z dnia o ochronie i kształtowaniu środowiska (Dz.U. nr 49/1994; poz. 196 z późniejszymi zmianami) Ustawa z dnia Prawo Budowlane (Dz.U. nr 243 z 2010r tekst jednolity) z późniejszymi zmianami Rozporządzenie MGPiB z dnia w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. nr 75; poz. 690) wraz z aktualizacją 3. Zakres i przedmiot opracowania Niniejsze opracowanie obejmuje sposób oczyszczania ścieków bytowych oraz ich odprowadzanie do komór filtracyjnych. Przedmiotem opracowania jest kompleksowe rozwiązanie problemu gospodarki ściekowej przez zainstalowanie lokalnej oczyszczalni biologicznej typoszeregu BIO. Przedmiotem opracowania jest kompleksowe rozwiązanie problemu gospodarki ściekowej przez zainstalowanie lokalnej oczyszczalni biologicznej. Projektowane oczyszczalnie odpowiadają normie i są znakowane znakiem CE. Jako załoŝenia wyjściowe w niniejszym opracowaniu przyjęto: jednostkową ilość ścieków przypadającą na 1 mieszkańca (LRM) l/d sposób wykonania instalacji kanalizacyjnej wewnętrznej i zewnętrznej. istniejące warunki gruntowo wodne. skład ścieków jak dla ścieków socjalno - bytowych.

4 Warunki gruntowo - wodne. Charakterystyka gruntu. PodłoŜe budują: Ŝwiry, pospółki, piaski grube, gliny, gliny piaszczyste, iły. Na podstawie pomiaru poziomu wód gruntowych przeprowadzonego w okolicznych studniach kopanych stwierdzono, iŝ poziom tych wód znajduje się na głębokości ok. 3,5 m. Z kolei test perkolacyjny wykonany na głębokości 60 cm wykazał czas wsiąkania na poziomie ok. 230 min. Pozwala to sklasyfikować badane grunty do kategorii nisko przepuszczalnych. Grunt ten posiada strukturę składającą się z wierzchniej warstwy ziemi ornej V-VI klasy o miąŝszości ok. 30 cm z leŝącą pod nią warstwą niskoprzepuszczalną (piaski ilaste, gliny) zalegającą do głębokości do ok. 2 m. Pod warstwą nieprzepuszczalną znajduje się warstwa przepuszczalna (piaski średnie z piaskiem gliniastym). Ocenę przekroju gruntu dokonano analizując istniejące w pobliŝu wyrobiska. Poziom wody gruntowej znajduje się na głębokości: W dniu badania: 0,5m do 2.5 m.p.p.t. Stwierdzony maksymalny roczny poziom: 0,5m do ok. 2,5m.p.p.t. 5. Opis rozwiązania W oczyszczalni biologicznej ścieków zastosowano urządzenia typowe typoszeregu Bio wykonane z polietylenu wysokiej gęstości tworząc zestaw typowych elementów wprowadzających szereg nowoczesnych rozwiązań dla oczyszczania indywidualnego: kształt i zwarta budowa kaŝdego urządzenia odpowiada wszelkim wymogom instalacyjnym, funkcjonalnym i bezpieczeństwa, a ponadto gwarantuje odporność na kompresję i dekompresję zintegrowana nadbudowa ułatwia podziemne instalowanie urządzenia wykonanie urządzeń w technologii wydmuchu gwarantuje maksymalną szczelność odporność na uderzenia i zmiany temperatur wytrzymałość na substancje agresywne i na korozję zewnętrzną Ciąg technologiczny oczyszczalni składa się z następujących urządzeń: przykanalika DN 160 rewizji DN 110. Przepompowni ścieków przepływowego osadnika reaktora biologicznego studzienki rozdzielczej SL-RR 450 studni chłonnych (lub komór filtracyjnych jako odbiorników ścieków oczyszczonych) Oczyszczalnia posiada układ wentylacji wysokiej połączonej z wentylacją niską. 6. Sposób oczyszczania ścieków Procesy beztlenowe Ścieki bytowe z wewnętrznej instalacji kanalizacyjnej budynku mieszkalnego i gospodarczego doprowadzane będą grawitacyjnie do osadnika gnilnego poprzez studzienkę rozdzielczą. We wlocie osadnika następuje spowolnienie strumienia ścieków, który eliminuje moŝliwość wymieszania osadu mineralnego i organicznego. Osadnik posiada wydłuŝony kształt, który gwarantuje powolny i stabilny przepływ ścieków. Sedymentujące zanieczyszczenia tworzą osad, który poddany jest działaniu bakterii fakultatywnych i beztlenowych. Fermentacja beztlenowa prowadzi do częściowego rozkładu osadu i pozwala na znaczne jego uwodnienie. Zanieczyszczenia lekkie, w tym tłuszcze, flotują i tworzą na powierzchni tzw. koŝuch. Proces obróbki beztlenowej ścieków moŝe być wspomagany poprzez regularne zadawanie biopreparatów BIO 7. Ich zastosowanie powoduje równieŝ znaczną redukcję przykrych zapachów.

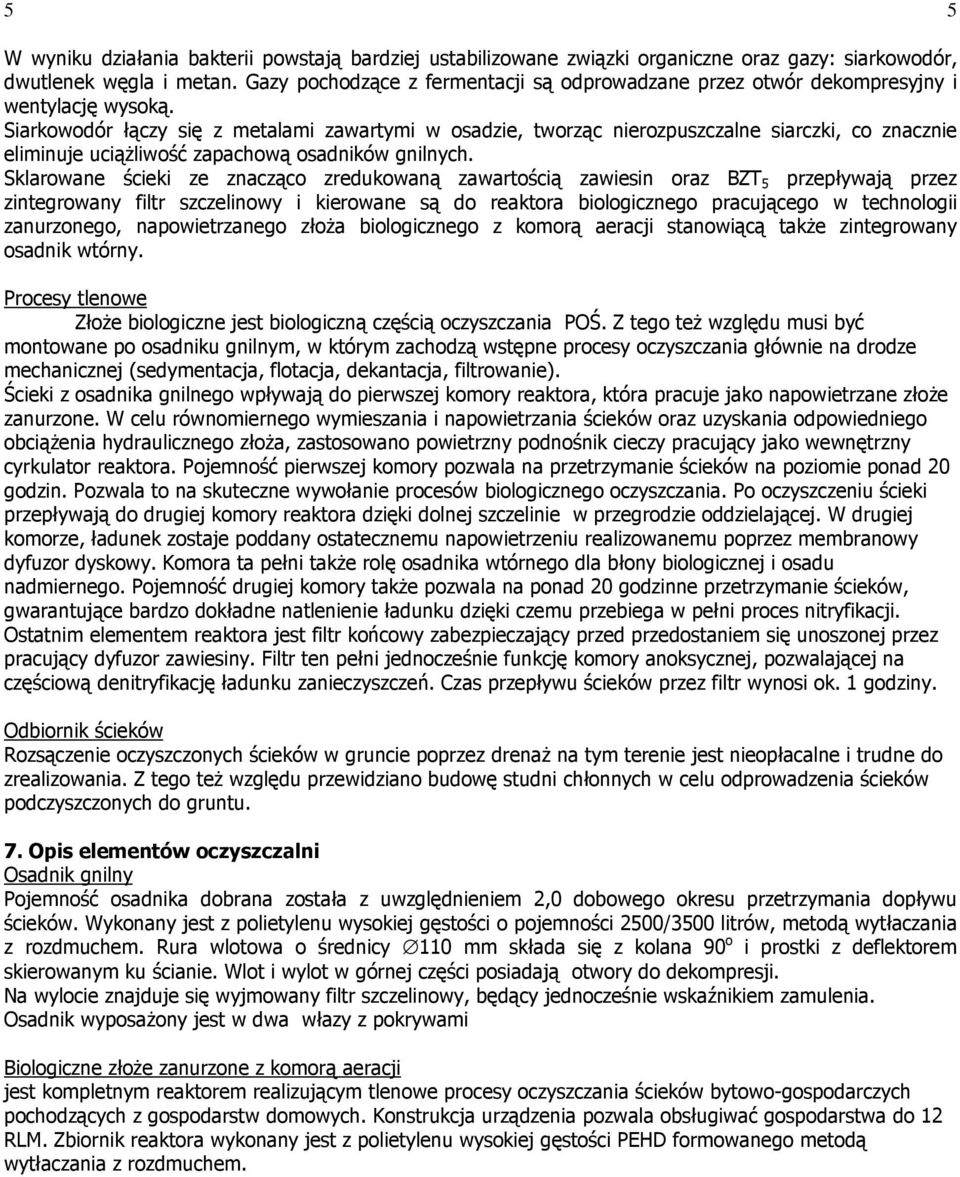

5 5 5 W wyniku działania bakterii powstają bardziej ustabilizowane związki organiczne oraz gazy: siarkowodór, dwutlenek węgla i metan. Gazy pochodzące z fermentacji są odprowadzane przez otwór dekompresyjny i wentylację wysoką. Siarkowodór łączy się z metalami zawartymi w osadzie, tworząc nierozpuszczalne siarczki, co znacznie eliminuje uciąŝliwość zapachową osadników gnilnych. Sklarowane ścieki ze znacząco zredukowaną zawartością zawiesin oraz BZT 5 przepływają przez zintegrowany filtr szczelinowy i kierowane są do reaktora biologicznego pracującego w technologii zanurzonego, napowietrzanego złoŝa biologicznego z komorą aeracji stanowiącą takŝe zintegrowany osadnik wtórny. Procesy tlenowe ZłoŜe biologiczne jest biologiczną częścią oczyszczania POŚ. Z tego teŝ względu musi być montowane po osadniku gnilnym, w którym zachodzą wstępne procesy oczyszczania głównie na drodze mechanicznej (sedymentacja, flotacja, dekantacja, filtrowanie). Ścieki z osadnika gnilnego wpływają do pierwszej komory reaktora, która pracuje jako napowietrzane złoŝe zanurzone. W celu równomiernego wymieszania i napowietrzania ścieków oraz uzyskania odpowiedniego obciąŝenia hydraulicznego złoŝa, zastosowano powietrzny podnośnik cieczy pracujący jako wewnętrzny cyrkulator reaktora. Pojemność pierwszej komory pozwala na przetrzymanie ścieków na poziomie ponad 20 godzin. Pozwala to na skuteczne wywołanie procesów biologicznego oczyszczania. Po oczyszczeniu ścieki przepływają do drugiej komory reaktora dzięki dolnej szczelinie w przegrodzie oddzielającej. W drugiej komorze, ładunek zostaje poddany ostatecznemu napowietrzeniu realizowanemu poprzez membranowy dyfuzor dyskowy. Komora ta pełni takŝe rolę osadnika wtórnego dla błony biologicznej i osadu nadmiernego. Pojemność drugiej komory takŝe pozwala na ponad 20 godzinne przetrzymanie ścieków, gwarantujące bardzo dokładne natlenienie ładunku dzięki czemu przebiega w pełni proces nitryfikacji. Ostatnim elementem reaktora jest filtr końcowy zabezpieczający przed przedostaniem się unoszonej przez pracujący dyfuzor zawiesiny. Filtr ten pełni jednocześnie funkcję komory anoksycznej, pozwalającej na częściową denitryfikację ładunku zanieczyszczeń. Czas przepływu ścieków przez filtr wynosi ok. 1 godziny. Odbiornik ścieków Rozsączenie oczyszczonych ścieków w gruncie poprzez drenaŝ na tym terenie jest nieopłacalne i trudne do zrealizowania. Z tego teŝ względu przewidziano budowę studni chłonnych w celu odprowadzenia ścieków podczyszczonych do gruntu. 7. Opis elementów oczyszczalni Osadnik gnilny Pojemność osadnika dobrana została z uwzględnieniem 2,0 dobowego okresu przetrzymania dopływu ścieków. Wykonany jest z polietylenu wysokiej gęstości o pojemności 2500/3500 litrów, metodą wytłaczania z rozdmuchem. Rura wlotowa o średnicy 110 mm składa się z kolana 90 o i prostki z deflektorem skierowanym ku ścianie. Wlot i wylot w górnej części posiadają otwory do dekompresji. Na wylocie znajduje się wyjmowany filtr szczelinowy, będący jednocześnie wskaźnikiem zamulenia. Osadnik wyposaŝony jest w dwa włazy z pokrywami Biologiczne złoŝe zanurzone z komorą aeracji jest kompletnym reaktorem realizującym tlenowe procesy oczyszczania ścieków bytowo-gospodarczych pochodzących z gospodarstw domowych. Konstrukcja urządzenia pozwala obsługiwać gospodarstwa do 12 RLM. Zbiornik reaktora wykonany jest z polietylenu wysokiej gęstości PEHD formowanego metodą wytłaczania z rozdmuchem.

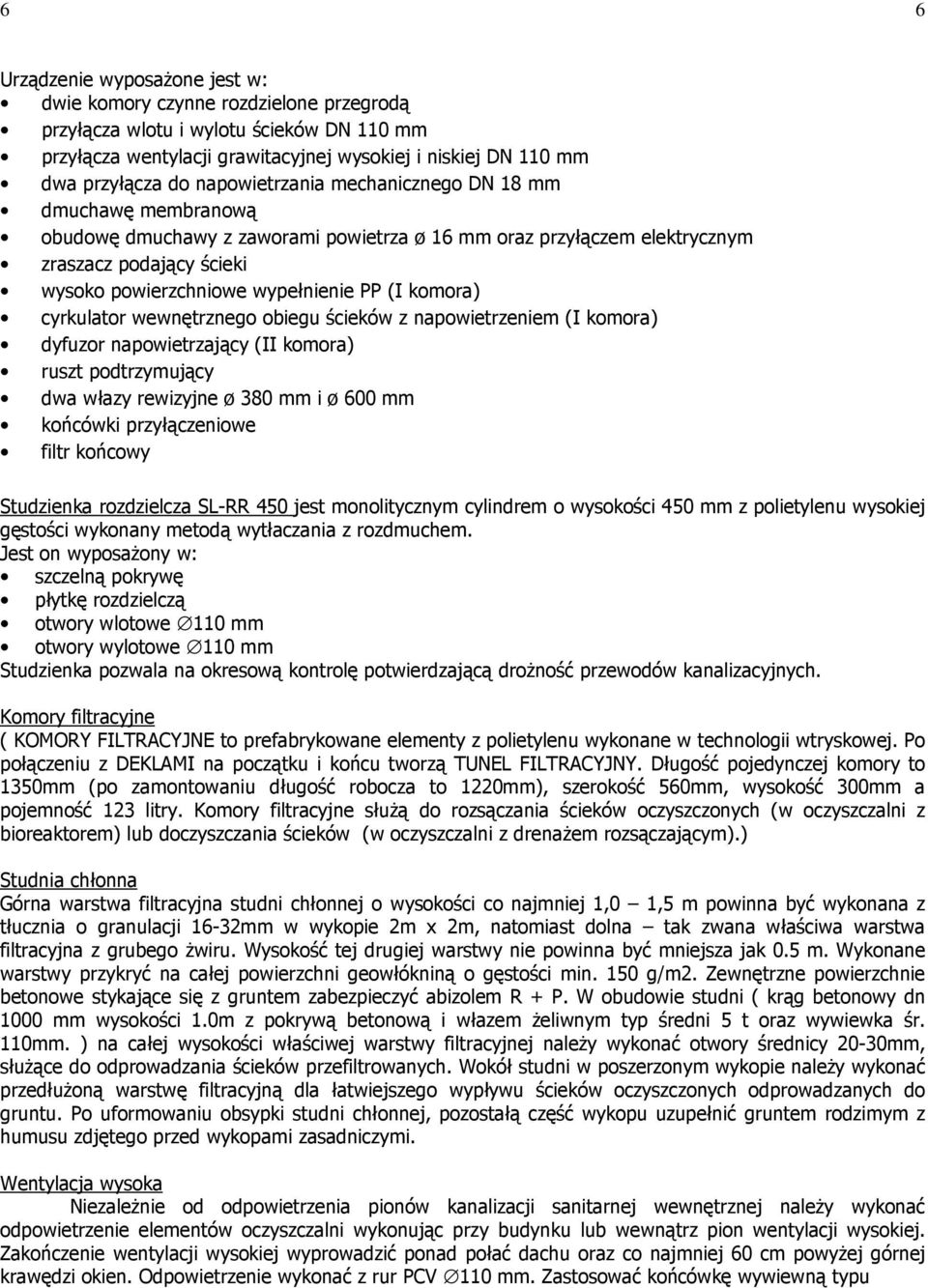

6 6 6 Urządzenie wyposaŝone jest w: dwie komory czynne rozdzielone przegrodą przyłącza wlotu i wylotu ścieków DN 110 mm przyłącza wentylacji grawitacyjnej wysokiej i niskiej DN 110 mm dwa przyłącza do napowietrzania mechanicznego DN 18 mm dmuchawę membranową obudowę dmuchawy z zaworami powietrza ø 16 mm oraz przyłączem elektrycznym zraszacz podający ścieki wysoko powierzchniowe wypełnienie PP (I komora) cyrkulator wewnętrznego obiegu ścieków z napowietrzeniem (I komora) dyfuzor napowietrzający (II komora) ruszt podtrzymujący dwa włazy rewizyjne ø 380 mm i ø 600 mm końcówki przyłączeniowe filtr końcowy Studzienka rozdzielcza SL-RR 450 jest monolitycznym cylindrem o wysokości 450 mm z polietylenu wysokiej gęstości wykonany metodą wytłaczania z rozdmuchem. Jest on wyposaŝony w: szczelną pokrywę płytkę rozdzielczą otwory wlotowe 110 mm otwory wylotowe 110 mm Studzienka pozwala na okresową kontrolę potwierdzającą droŝność przewodów kanalizacyjnych. Komory filtracyjne ( KOMORY FILTRACYJNE to prefabrykowane elementy z polietylenu wykonane w technologii wtryskowej. Po połączeniu z DEKLAMI na początku i końcu tworzą TUNEL FILTRACYJNY. Długość pojedynczej komory to 1350mm (po zamontowaniu długość robocza to 1220mm), szerokość 560mm, wysokość 300mm a pojemność 123 litry. Komory filtracyjne słuŝą do rozsączania ścieków oczyszczonych (w oczyszczalni z bioreaktorem) lub doczyszczania ścieków (w oczyszczalni z drenaŝem rozsączającym).) Studnia chłonna Górna warstwa filtracyjna studni chłonnej o wysokości co najmniej 1,0 1,5 m powinna być wykonana z tłucznia o granulacji 16-32mm w wykopie 2m x 2m, natomiast dolna tak zwana właściwa warstwa filtracyjna z grubego Ŝwiru. Wysokość tej drugiej warstwy nie powinna być mniejsza jak 0.5 m. Wykonane warstwy przykryć na całej powierzchni geowłókniną o gęstości min. 150 g/m2. Zewnętrzne powierzchnie betonowe stykające się z gruntem zabezpieczyć abizolem R + P. W obudowie studni ( krąg betonowy dn 1000 mm wysokości 1.0m z pokrywą betonową i włazem Ŝeliwnym typ średni 5 t oraz wywiewka śr. 110mm. ) na całej wysokości właściwej warstwy filtracyjnej naleŝy wykonać otwory średnicy 20-30mm, słuŝące do odprowadzania ścieków przefiltrowanych. Wokół studni w poszerzonym wykopie naleŝy wykonać przedłuŝoną warstwę filtracyjną dla łatwiejszego wypływu ścieków oczyszczonych odprowadzanych do gruntu. Po uformowaniu obsypki studni chłonnej, pozostałą część wykopu uzupełnić gruntem rodzimym z humusu zdjętego przed wykopami zasadniczymi. Wentylacja wysoka NiezaleŜnie od odpowietrzenia pionów kanalizacji sanitarnej wewnętrznej naleŝy wykonać odpowietrzenie elementów oczyszczalni wykonując przy budynku lub wewnątrz pion wentylacji wysokiej. Zakończenie wentylacji wysokiej wyprowadzić ponad połać dachu oraz co najmniej 60 cm powyŝej górnej krawędzi okien. Odpowietrzenie wykonać z rur PCV 110 mm. Zastosować końcówkę wywiewną typu

7 7 7 EXTAT. Oddzielną wentylację wysoką naleŝy wykonać dla złoŝa BIO-DUO wykorzystując do tego istniejący króciec 110 mm znajdujący się przy wlocie ścieków. Zakończenie wentylacji wysokiej złoŝa wyprowadzić ponad połać dachu oraz co najmniej 60 cm powyŝej górnej krawędzi okien. Odpowietrzenie wykonać z rur PCV 110 mm. Zastosować końcówkę wywiewną typu EXTAT. Wentylacja niska W celu zapewnienia prawidłowej cyrkulacji powietrza w złoŝu biologicznym naleŝy zastgosować kominek napowietrzający połączony z króćcem wentylacyjnym przy wylocie ścieków z reaktora BIO-DUO zgodnie z DTR urządzenia. Przepompownie ścieków surowych i oczyszczonych Przepompownia ścieków surowych w kształcie walca zwęŝającego się ku górze ze szczelnym dnem oraz ruchomą pokrywą, jako monolityczna z polietylenu o gęstości nie mniejszej niŝ 900 kg/m2 wykonana metodą formowania obrotowego odśrodkowego. Wymagana odporność na obciąŝenie zewnętrzne min. 100 kn/m2. Wysokość zbiornika przepompowni zaleŝy od głębokości posadowienia kanału ścieków powinna wynosić kaŝdorazowo około 2,0 m p.p.t. Przepompownie wyposaŝone są w zatapialne pompy z pływakiem od ścieków surowych lub surowych bez noŝa tnącego o średnicy króćca 50 mm wykonane ze stali szlachetnej o mocy silnika dla ścieków surowych 0,55 kw, a dla przepompowni ścieków oczyszczonych 0,45 kw. KaŜdorazowo wysokość zbiorników przepompowni powinna być głębsza o 70 cm niŝ poziom układanych rur. Wykonanie obsypki przepompowni za pomocą piasku z cementem w formie pierścienia wokół przepompowni o grubości ok. 20 cm do wysokości rury odprowadzającej ścieki. Wcześniej napełnić zbiornik przepompowni wodą do 1/3 jego wysokości. Na przygotowanej uprzednio płycie dennej o gr. ok. 20 cm z piasku z cementem klasy C 5 ustawić zbiornik pompowni pamiętając, aby otwór wlotowy ścieków do pompowni był umieszczony naprzeciw rury doprowadzającej ścieki. Połączyć Pompownię z kanalizacją doprowadzającą ścieki oraz z przewodem tłocznym. Wytyczne dla branŝ BranŜa budowlana Po wykonaniu robót przeprowadzić próby szczelności zbiornika i przewodów. Odbioru końcowego naleŝy dokonać po wykonaniu wszystkich badań przewidzianych dla tych urządzeń. Po pomyślnym przeprowadzeniu rozruchu hydraulicznego moŝna przystąpić do rozruchu technologicznego na ściekach z kanalizacji. Po wykonaniu rozruchu naleŝy opracować szczegółową instrukcję bezpiecznej eksploatacji obiektu. BranŜa elektryczna Doprowadzić zasilanie do tablicy elektrycznej dostarczonej przez producenta urządzeń oczyszczalni. a) ilość odbiorników mocy: - przepompownia ścieków surowych N = 0,55 kw - przepompownia ścieków oczyszczonych N = 0,25 kw - dmuchawa N = 0,10 kw b) wytyczne projektowe - dmuchawa sterowana za pomocą sterownika czasowego - pompa do recyrkulacji osadu sterowania ręcznie lub automatycznie - pompa ścieków surowych z pompowni sterowana poziomem cieczy BranŜa instalacyjna Przewody tłoczne łączyć z pompą zatapialną za pomocą opasek zaciskowych lub szybkozłączek. Przewody spręŝonego powietrza łączące dyfuzor z rozdzielaczem powietrza wykonane za pomocą przewodów elastycznych oraz szybkozłączek lub opasek zaciskowych.

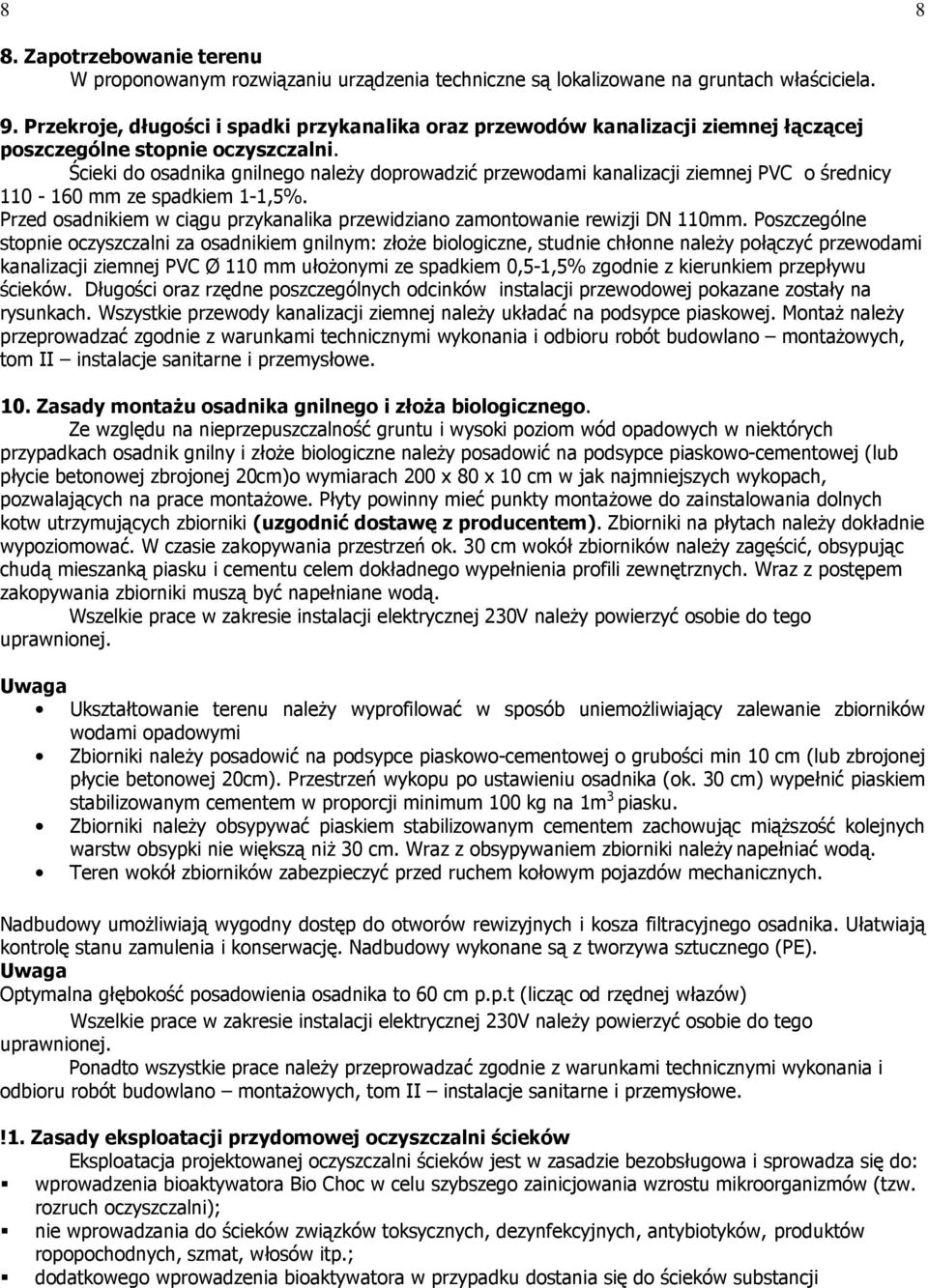

8 Zapotrzebowanie terenu W proponowanym rozwiązaniu urządzenia techniczne są lokalizowane na gruntach właściciela. 9. Przekroje, długości i spadki przykanalika oraz przewodów kanalizacji ziemnej łączącej poszczególne stopnie oczyszczalni. Ścieki do osadnika gnilnego naleŝy doprowadzić przewodami kanalizacji ziemnej PVC o średnicy mm ze spadkiem 1-1,5%. Przed osadnikiem w ciągu przykanalika przewidziano zamontowanie rewizji DN 110mm. Poszczególne stopnie oczyszczalni za osadnikiem gnilnym: złoŝe biologiczne, studnie chłonne naleŝy połączyć przewodami kanalizacji ziemnej PVC Ø 110 mm ułoŝonymi ze spadkiem 0,5-1,5% zgodnie z kierunkiem przepływu ścieków. Długości oraz rzędne poszczególnych odcinków instalacji przewodowej pokazane zostały na rysunkach. Wszystkie przewody kanalizacji ziemnej naleŝy układać na podsypce piaskowej. MontaŜ naleŝy przeprowadzać zgodnie z warunkami technicznymi wykonania i odbioru robót budowlano montaŝowych, tom II instalacje sanitarne i przemysłowe. 10. Zasady montaŝu osadnika gnilnego i złoŝa biologicznego. Ze względu na nieprzepuszczalność gruntu i wysoki poziom wód opadowych w niektórych przypadkach osadnik gnilny i złoŝe biologiczne naleŝy posadowić na podsypce piaskowo-cementowej (lub płycie betonowej zbrojonej 20cm)o wymiarach 200 x 80 x 10 cm w jak najmniejszych wykopach, pozwalających na prace montaŝowe. Płyty powinny mieć punkty montaŝowe do zainstalowania dolnych kotw utrzymujących zbiorniki (uzgodnić dostawę z producentem). Zbiorniki na płytach naleŝy dokładnie wypoziomować. W czasie zakopywania przestrzeń ok. 30 cm wokół zbiorników naleŝy zagęścić, obsypując chudą mieszanką piasku i cementu celem dokładnego wypełnienia profili zewnętrznych. Wraz z postępem zakopywania zbiorniki muszą być napełniane wodą. Wszelkie prace w zakresie instalacji elektrycznej 230V naleŝy powierzyć osobie do tego uprawnionej. Uwaga Ukształtowanie terenu naleŝy wyprofilować w sposób uniemoŝliwiający zalewanie zbiorników wodami opadowymi Zbiorniki naleŝy posadowić na podsypce piaskowo-cementowej o grubości min 10 cm (lub zbrojonej płycie betonowej 20cm). Przestrzeń wykopu po ustawieniu osadnika (ok. 30 cm) wypełnić piaskiem stabilizowanym cementem w proporcji minimum 100 kg na 1m 3 piasku. Zbiorniki naleŝy obsypywać piaskiem stabilizowanym cementem zachowując miąŝszość kolejnych warstw obsypki nie większą niŝ 30 cm. Wraz z obsypywaniem zbiorniki naleŝy napełniać wodą. Teren wokół zbiorników zabezpieczyć przed ruchem kołowym pojazdów mechanicznych. Nadbudowy umoŝliwiają wygodny dostęp do otworów rewizyjnych i kosza filtracyjnego osadnika. Ułatwiają kontrolę stanu zamulenia i konserwację. Nadbudowy wykonane są z tworzywa sztucznego (PE). Uwaga Optymalna głębokość posadowienia osadnika to 60 cm p.p.t (licząc od rzędnej włazów) Wszelkie prace w zakresie instalacji elektrycznej 230V naleŝy powierzyć osobie do tego uprawnionej. Ponadto wszystkie prace naleŝy przeprowadzać zgodnie z warunkami technicznymi wykonania i odbioru robót budowlano montaŝowych, tom II instalacje sanitarne i przemysłowe.!1. Zasady eksploatacji przydomowej oczyszczalni ścieków Eksploatacja projektowanej oczyszczalni ścieków jest w zasadzie bezobsługowa i sprowadza się do: wprowadzenia bioaktywatora Bio Choc w celu szybszego zainicjowania wzrostu mikroorganizmów (tzw. rozruch oczyszczalni); nie wprowadzania do ścieków związków toksycznych, dezynfekcyjnych, antybiotyków, produktów ropopochodnych, szmat, włosów itp.; dodatkowego wprowadzenia bioaktywatora w przypadku dostania się do ścieków substancji

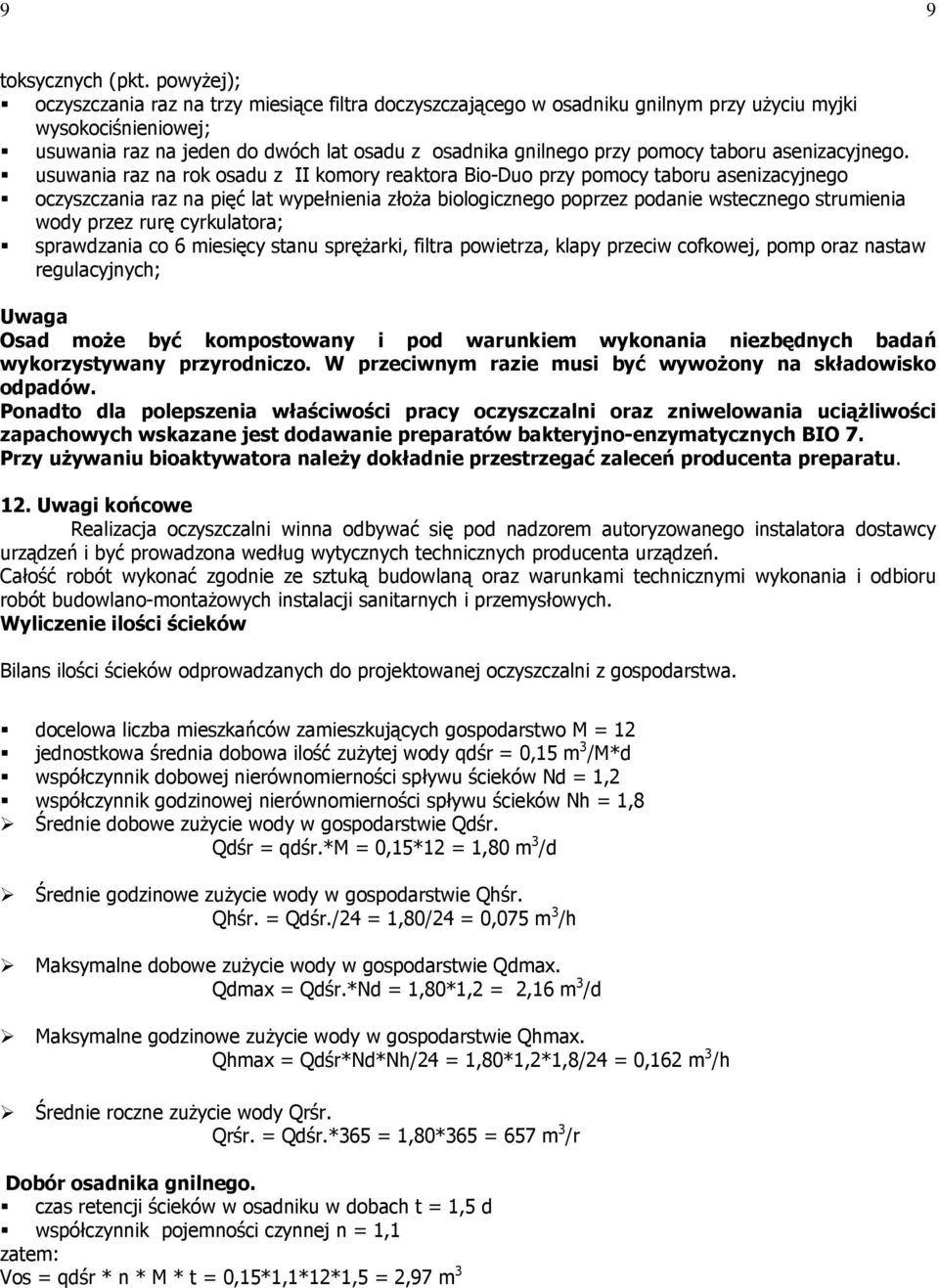

9 9 9 toksycznych (pkt. powyŝej); oczyszczania raz na trzy miesiące filtra doczyszczającego w osadniku gnilnym przy uŝyciu myjki wysokociśnieniowej; usuwania raz na jeden do dwóch lat osadu z osadnika gnilnego przy pomocy taboru asenizacyjnego. usuwania raz na rok osadu z II komory reaktora Bio-Duo przy pomocy taboru asenizacyjnego oczyszczania raz na pięć lat wypełnienia złoŝa biologicznego poprzez podanie wstecznego strumienia wody przez rurę cyrkulatora; sprawdzania co 6 miesięcy stanu spręŝarki, filtra powietrza, klapy przeciw cofkowej, pomp oraz nastaw regulacyjnych; Uwaga Osad moŝe być kompostowany i pod warunkiem wykonania niezbędnych badań wykorzystywany przyrodniczo. W przeciwnym razie musi być wywoŝony na składowisko odpadów. Ponadto dla polepszenia właściwości pracy oczyszczalni oraz zniwelowania uciąŝliwości zapachowych wskazane jest dodawanie preparatów bakteryjno-enzymatycznych BIO 7. Przy uŝywaniu bioaktywatora naleŝy dokładnie przestrzegać zaleceń producenta preparatu. 12. Uwagi końcowe Realizacja oczyszczalni winna odbywać się pod nadzorem autoryzowanego instalatora dostawcy urządzeń i być prowadzona według wytycznych technicznych producenta urządzeń. Całość robót wykonać zgodnie ze sztuką budowlaną oraz warunkami technicznymi wykonania i odbioru robót budowlano-montaŝowych instalacji sanitarnych i przemysłowych. Wyliczenie ilości ścieków Bilans ilości ścieków odprowadzanych do projektowanej oczyszczalni z gospodarstwa. docelowa liczba mieszkańców zamieszkujących gospodarstwo M = 12 jednostkowa średnia dobowa ilość zuŝytej wody qdśr = 0,15 m 3 /M*d współczynnik dobowej nierównomierności spływu ścieków Nd = 1,2 współczynnik godzinowej nierównomierności spływu ścieków Nh = 1,8 Średnie dobowe zuŝycie wody w gospodarstwie Qdśr. Qdśr = qdśr.*m = 0,15*12 = 1,80 m 3 /d Średnie godzinowe zuŝycie wody w gospodarstwie Qhśr. Qhśr. = Qdśr./24 = 1,80/24 = 0,075 m 3 /h Maksymalne dobowe zuŝycie wody w gospodarstwie Qdmax. Qdmax = Qdśr.*Nd = 1,80*1,2 = 2,16 m 3 /d Maksymalne godzinowe zuŝycie wody w gospodarstwie Qhmax. Qhmax = Qdśr*Nd*Nh/24 = 1,80*1,2*1,8/24 = 0,162 m 3 /h Średnie roczne zuŝycie wody Qrśr. Qrśr. = Qdśr.*365 = 1,80*365 = 657 m 3 /r Dobór osadnika gnilnego. czas retencji ścieków w osadniku w dobach t = 1,5 d współczynnik pojemności czynnej n = 1,1 zatem: Vos = qdśr * n * M * t = 0,15*1,1*12*1,5 = 2,97 m 3

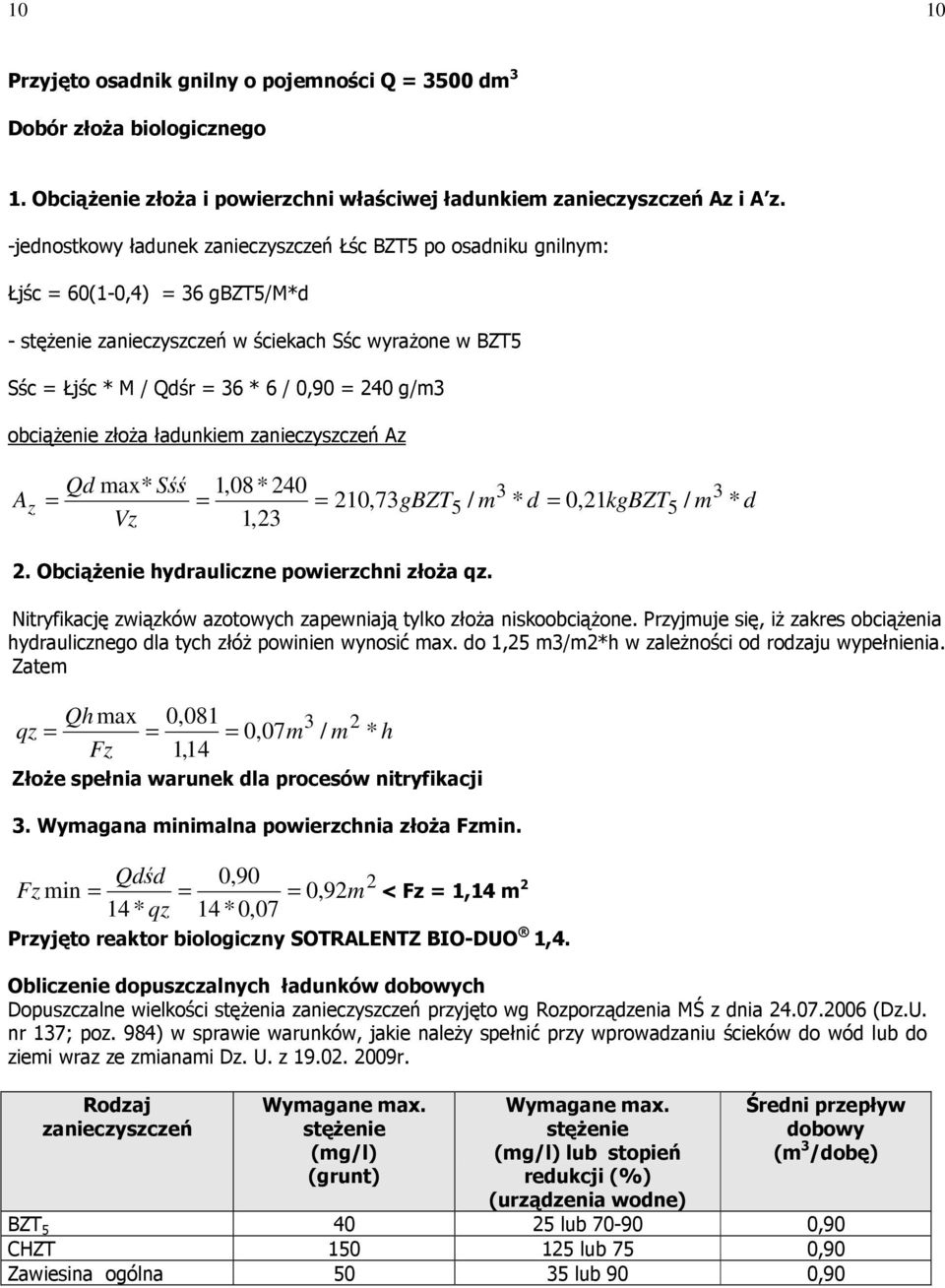

10 10 10 Przyjęto osadnik gnilny o pojemności Q = 3500 dm 3 Dobór złoŝa biologicznego 1. ObciąŜenie złoŝa i powierzchni właściwej ładunkiem zanieczyszczeń Az i A z. -jednostkowy ładunek zanieczyszczeń Łśc BZT5 po osadniku gnilnym: Łjśc = 60(1-0,4) = 36 gbzt5/m*d - stęŝenie zanieczyszczeń w ściekach Sśc wyraŝone w BZT5 Sśc = Łjśc * M / Qdśr = 36 * 6 / 0,90 = 240 g/m3 obciąŝenie złoŝa ładunkiem zanieczyszczeń Az A z Qd max* Sśś 1,08* = = = 210,73gBZT5 / m * d = 0,21kgBZT5 / m 3 * d Vz 1,23 2. ObciąŜenie hydrauliczne powierzchni złoŝa qz. Nitryfikację związków azotowych zapewniają tylko złoŝa niskoobciąŝone. Przyjmuje się, iŝ zakres obciąŝenia hydraulicznego dla tych złóŝ powinien wynosić max. do 1,25 m3/m2*h w zaleŝności od rodzaju wypełnienia. Zatem Qh max 0, qz = = = 0,07m / m * h Fz 1,14 ZłoŜe spełnia warunek dla procesów nitryfikacji 3. Wymagana minimalna powierzchnia złoŝa Fzmin. Qdśd 0,90 2 Fz min = = = 0,92m < Fz = 1,14 m 2 14* qz 14*0,07 Przyjęto reaktor biologiczny SOTRALENTZ BIO-DUO 1,4. Obliczenie dopuszczalnych ładunków dobowych Dopuszczalne wielkości stęŝenia zanieczyszczeń przyjęto wg Rozporządzenia MŚ z dnia (Dz.U. nr 137; poz. 984) w sprawie warunków, jakie naleŝy spełnić przy wprowadzaniu ścieków do wód lub do ziemi wraz ze zmianami Dz. U. z r. Rodzaj zanieczyszczeń Wymagane max. stęŝenie (mg/l) (grunt) Wymagane max. stęŝenie (mg/l) lub stopień redukcji (%) (urządzenia wodne) Średni przepływ dobowy (m 3 /dobę) BZT lub ,90 CHZT lub 75 0,90 Zawiesina ogólna lub 90 0,90

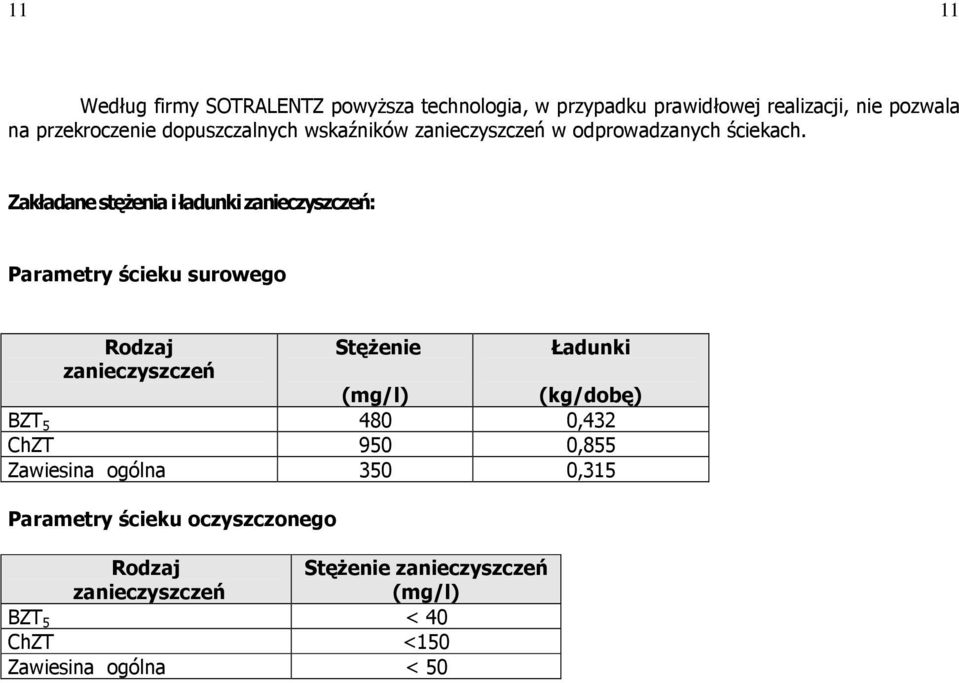

11 11 11 Według firmy SOTRALENTZ powyŝsza technologia, w przypadku prawidłowej realizacji, nie pozwala na przekroczenie dopuszczalnych wskaźników zanieczyszczeń w odprowadzanych ściekach. Zakładane stęŝenia i ładunki zanieczyszczeń: Parametry ścieku surowego Rodzaj zanieczyszczeń StęŜenie Ładunki (mg/l) (kg/dobę) BZT ,432 ChZT 950 0,855 Zawiesina ogólna 350 0,315 Parametry ścieku oczyszczonego Rodzaj zanieczyszczeń StęŜenie zanieczyszczeń (mg/l) BZT 5 < 40 ChZT <150 Zawiesina ogólna < 50

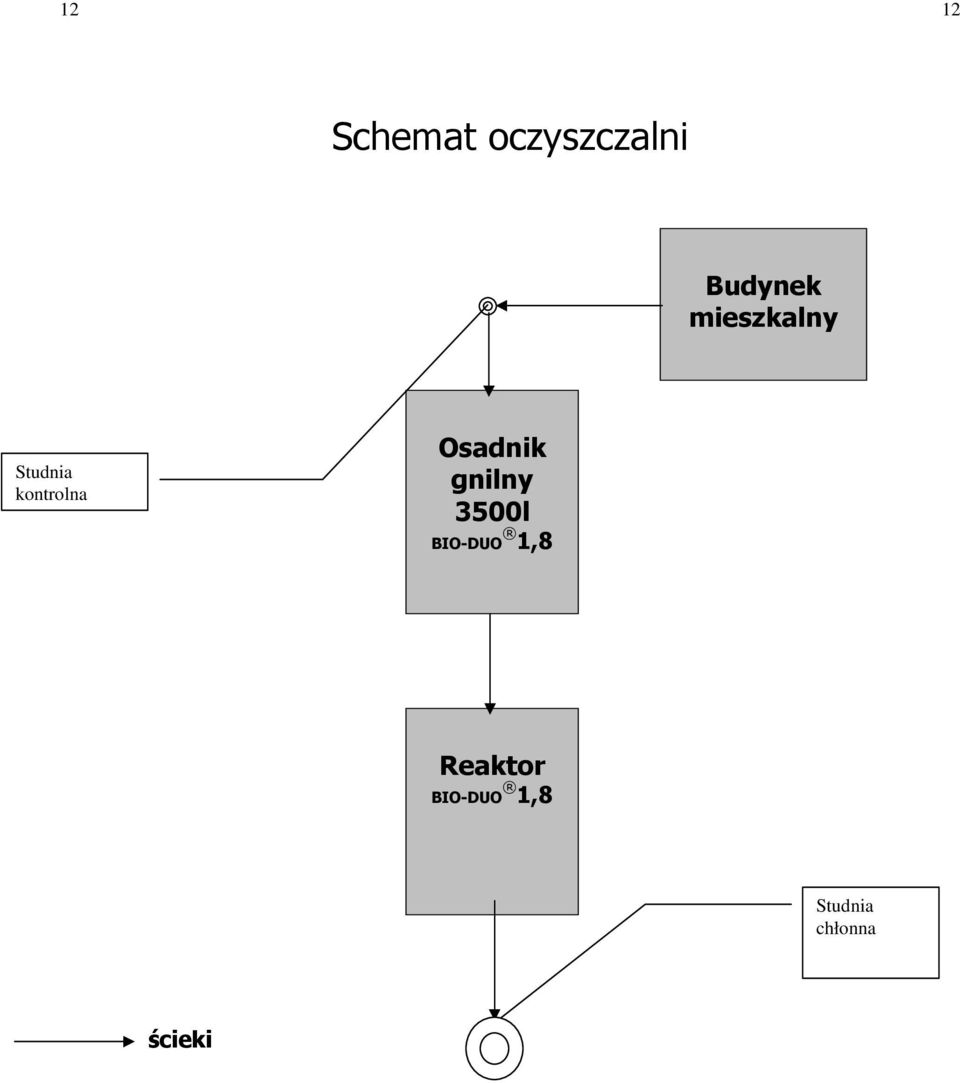

12 12 12 Schemat oczyszczalni Budynek mieszkalny Studnia kontrolna Osadnik gnilny 3500l BIO-DUO 1,8 Reaktor BIO-DUO 1,8 Studnia chłonna ścieki

13 13 13 Zestawienie materiałów Nr Urządzenia i materiały Jednostka miary 01 osadnik gnilny 3500 szt. 02 złoŝe biologiczne BIO-DUO z obudową sterowniczą szt. 03 Studzienka rozdzielczo rewizyjna SL-RR 450 szt. 04 studzienka przelewowa szt. 05 pompa zatapialna szt. 06 rura PCV Ø160 m 07 rura PCV Ø110 m 08 kolanko PCV Ø160/90º szt. 09 kolanko PCV Ø160/45º szt. 10 kolanko PCV Ø110/90º szt. 11 kolanko PCV Ø110/45º szt. 12 trójnik PCV Ø110/Ø110/90º szt. 13 trójnik PCV Ø110/Ø110/45º szt. 14 redukcja PCV 160/110 szt. 15 rewizja PCV klapa burzowa DN 110 szt. 17 końcówka EXTAT szt. 18 zakończenie wentylacji niskiej (grzybek nawiewny) szt. 19 nadbudowa cylindryczna SL-REHR 380 szt. d=380; 20 nadbudowa cylindryczna złoŝa SL-REHR 380 szt. d=380; 21 nadbudowa cylindryczna złoŝa BIO-DUO szt. d=660; 22 przewody PE DN 18 (napowietrzanie) m 23 kabel zasilający 3x1,5 mm 2 AC 230 V m 24 pasy mocujące szt. 25 zbrojona płyta betonowa szt. 26 komory filtracyjne szt Ilość

14 14 14 Informacja dotycząca bezpieczeństwa i ochrony zdrowia Nazwa obiektu: budowa oczyszczalni przydomowych w Gminie Rząśnik Inwestor: Gmina Rząśnik Adres budowy: NOWY LUBIEL, STARY LUBIEL, BIELINO, NURY, JÓZEFOWO, JANOWO, WINCENTOWO, GOŁYSK, WÓLKA WOJCIECHÓWEK, WÓLKA LUBELSKA, OSINY, PLEWICA, GRODZICZNO, OSTRÓWEK, NOWA WIEŚ, WOLA POLEWNA, ROGÓśKO, GRĄDY POLEWNE Projektował uprawnienia podpis data Jan Chełmiński BŁ/789/73 509/85/Os Ostrołęka Listopad 2011

15 Zakres robót dla całego zamierzenia inwestycyjnego oraz kolejność realizacji poszczególnych obiektów Inwestor zamierza zbudować przydomowe biologiczne oczyszczalnie ścieków na terenie Gminy Rząśnik w miejscowościach NOWY LUBIEL, STARY LUBIEL, BIELINO, NURY, JÓZEFOWO, JANOWO, WINCENTOWO, GOŁYSK, WÓLKA WOJCIECHÓWEK, WÓLKA LUBELSKA, OSINY, PLEWICA, GRODZICZNO, OSTRÓWEK, NOWA WIEŚ, WOLA POLEWNA, ROGÓśKO, GRĄDY POLEWNE 2. Wykaz istniejących obiektów Na działce znajdują się następujące przyłącza: telefoniczne, wodociągowe oraznpowietrzne linie elektryczne. 3. Wskazanie elementów zagospodarowania działki, które mogą stworzyć zagroŝenie bezpieczeństwa mienia lub ludzi. Na przedmiotowych działkach nie występują Ŝadne elementy zagospodarowania, które stwarzałyby zagroŝenie bezpieczeństwa mienia lub ludzi. 4. Wskazania dotyczące przewidywanych zagroŝeń występujących podczas realizacji robót budowlanych określających skalę i rodzaje zagroŝeń oraz rozmiar ich występowania. Przewidywanym zagroŝeniem podczas realizacji inwestycji jest zagroŝenie przysypania ziemią przy wykonywaniu wykopów w celu posadowienia zbiornika oczyszczalni. Roboty te będą wykonywane przez specjalistyczne firmy przy zastosowaniu odpowiedniego sprzętu i wykwalifikowanych pracowników. 5. Wskazania sposobu prowadzenia instruktaŝu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych. Pracownicy realizujący roboty budowlane muszą posiadać odpowiednie kwalifikacje określone odrębnymi przepisami oraz aktualne orzeczenie lekarskie o dopuszczeniu do określonej pracy. Ponadto powinni zostać zapoznani z podstawowymi przepisami bezpieczeństwa i higieny pracy w kodeksie pracy, w układach zbiorowych pracy oraz regulaminach pracy, a takŝe z zasadami udzielani pierwszej pomocy. Bezpośrednio przed przystąpieniem pracowników do wykonywania robót niebezpiecznych naleŝy udzielić dokładnego instruktaŝu zgodnie z planem bezpieczeństwa sporządzonym przez kierownika budowy. InstruktaŜ stanowiskowy powinien informować pracowników o: - zagroŝeniach występujących na określonym stanowisku pracy - sposobach ochrony przed zagroŝeniem - metodach bezpieczeństwa wykonywania pracy na danym stanowisku NaleŜy zapewnić fachowy nadzór przy wykonywaniu m.in. takich robót jak: roboty ziemne, rozładunek urządzeń, montaŝ maszyn i urządzeń, prowadzenie rozruchu technologicznego.

16 Wskazanie środków technicznych i organizacyjnych zapobiegających niebezpieczeństwom wynikającym z wykonywania robót w strefie szczególnego zagroŝenia lub ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację umoŝliwiającą szybką ewakuację na wypadek poŝaru, awarii i innych zagroŝeń. a) kierownik budowy powinien opracować harmonogram niebezpieczeństw występujących podczas wykonywania poszczególnych prac oraz metody przeciwdziałania im, jakie zastosuje. b) Przy pracach w wykopie robotnicy powinni nosić kaski ochronne c) Ubranie robocze montera i osób obsługujących powinno być dostosowane do pory roku, powinno być wygodne, czyste i przechowywane poza pracą w odpowiednich warunkach d) Przy pracach z elektronarzędziami robotnicy powinni być zaopatrzeni w okulary zabezpieczające oczy przed odpryskami e) Narzędzia uŝywane do pracy powinny być odpowiednio utrzymane, konserwowane, nieuŝyte i sprawne. f) Elektronarzędzia powinny posiadać odpowiednie osłony zapewniające ich bezpiecznie uŝytkowanie g) Podłączenia urządzeń elektrycznych jak i montaŝ instalacji elektrycznych powinny być wykonane przez elektryka z odpowiednimi uprawnieniami h) Przez cały czas trwania procesu technologicznego na budowie powinny przebywać co najmniej dwie osoby i) Na budowie powinien znajdować się telefon i apteczka pierwszej pomocy 7. Na budowie naleŝy wywiesić tablicę informacyjną budowy oraz plan BIOZ opracowany przez kierownika budowy 8. KaŜdy pracownik zatrudniony na budowie powinien być przeszkolony w zakresie BIOZ przez kierownika budowy. Opracował:
