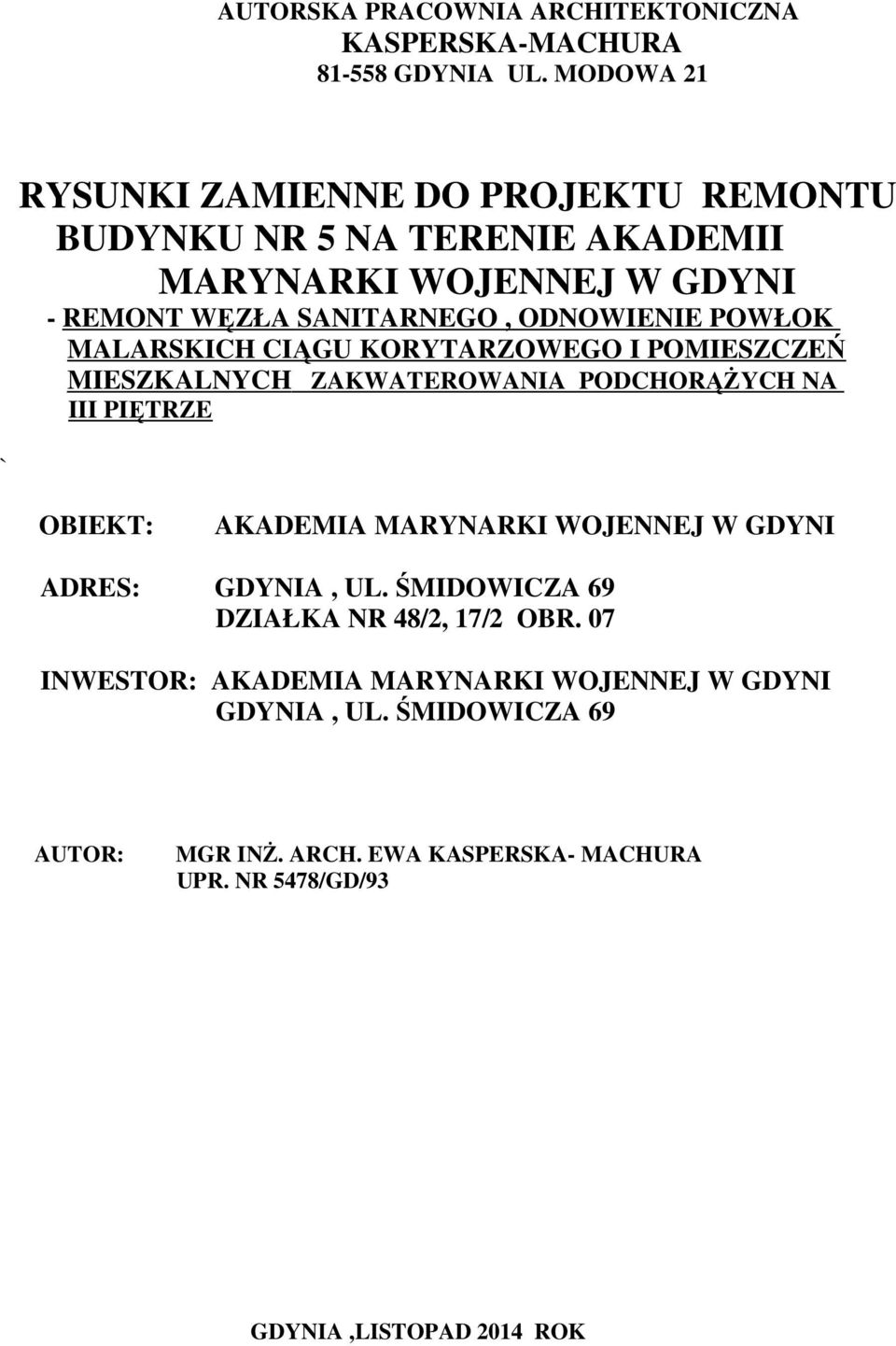

1 AUTORSKA PRACOWNIA ARCHITEKTONICZNA KASPERSKA-MACHURA GDYNIA UL. MODOWA 21 RYSUNKI ZAMIENNE DO PROJEKTU REMONTU BUDYNKU NR 5 NA TERENIE AKADEMII MARYNARKI WOJENNEJ W GDYNI - REMONT WĘZŁA SANITARNEGO, ODNOWIENIE POWŁOK MALARSKICH CIĄGU KORYTARZOWEGO I POMIESZCZEŃ MIESZKALNYCH ZAKWATEROWANIA PODCHORĄŻYCH NA III PIĘTRZE ` OBIEKT: AKADEMIA MARYNARKI WOJENNEJ W GDYNI ADRES: GDYNIA, UL. ŚMIDOWICZA 69 DZIAŁKA NR 48/2, 17/2 OBR. 07 INWESTOR: AKADEMIA MARYNARKI WOJENNEJ W GDYNI GDYNIA, UL. ŚMIDOWICZA 69 AUTOR: MGR INŻ. ARCH. EWA KASPERSKA- MACHURA UPR. NR 5478/GD/93 GDYNIA,LISTOPAD 2014 ROK

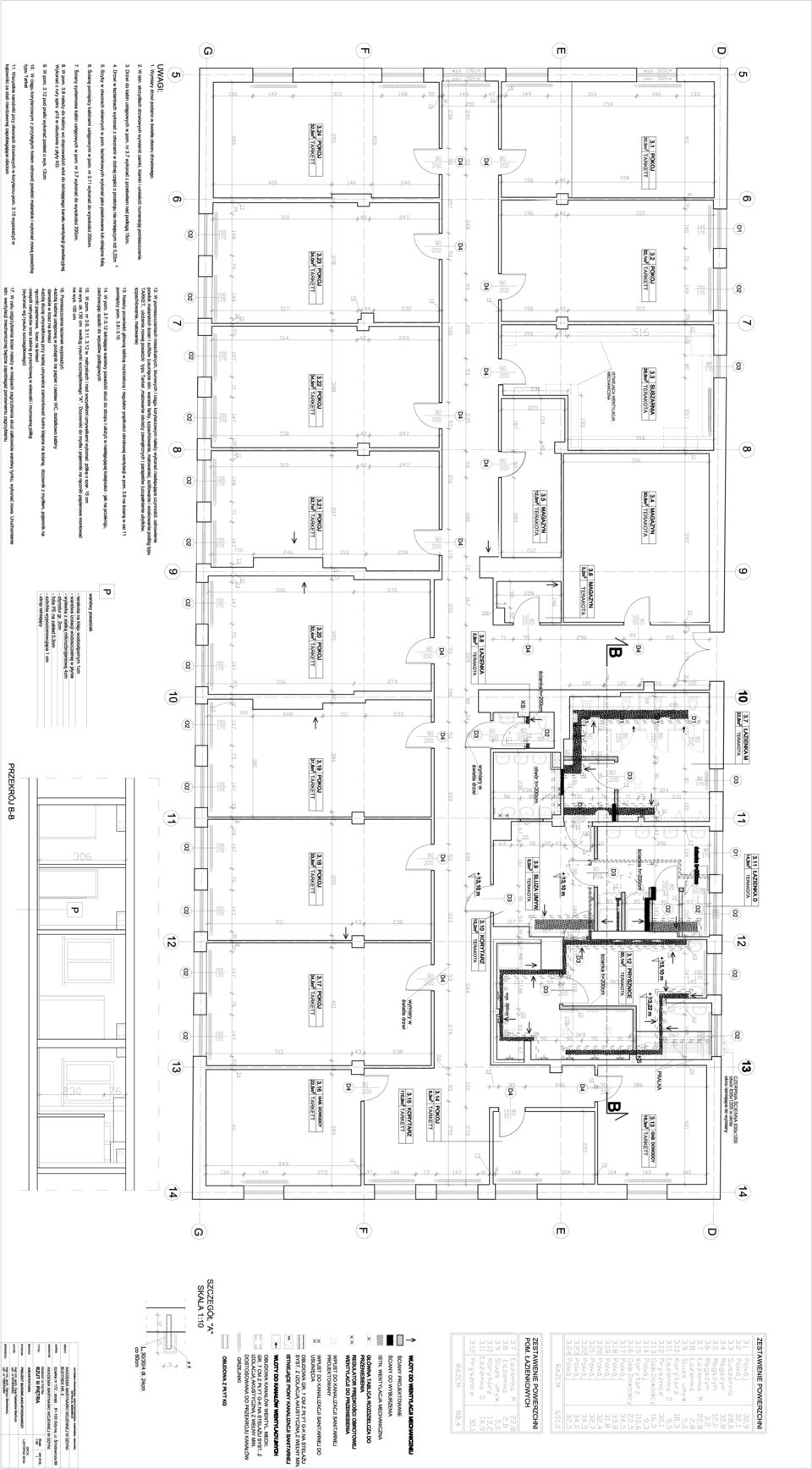

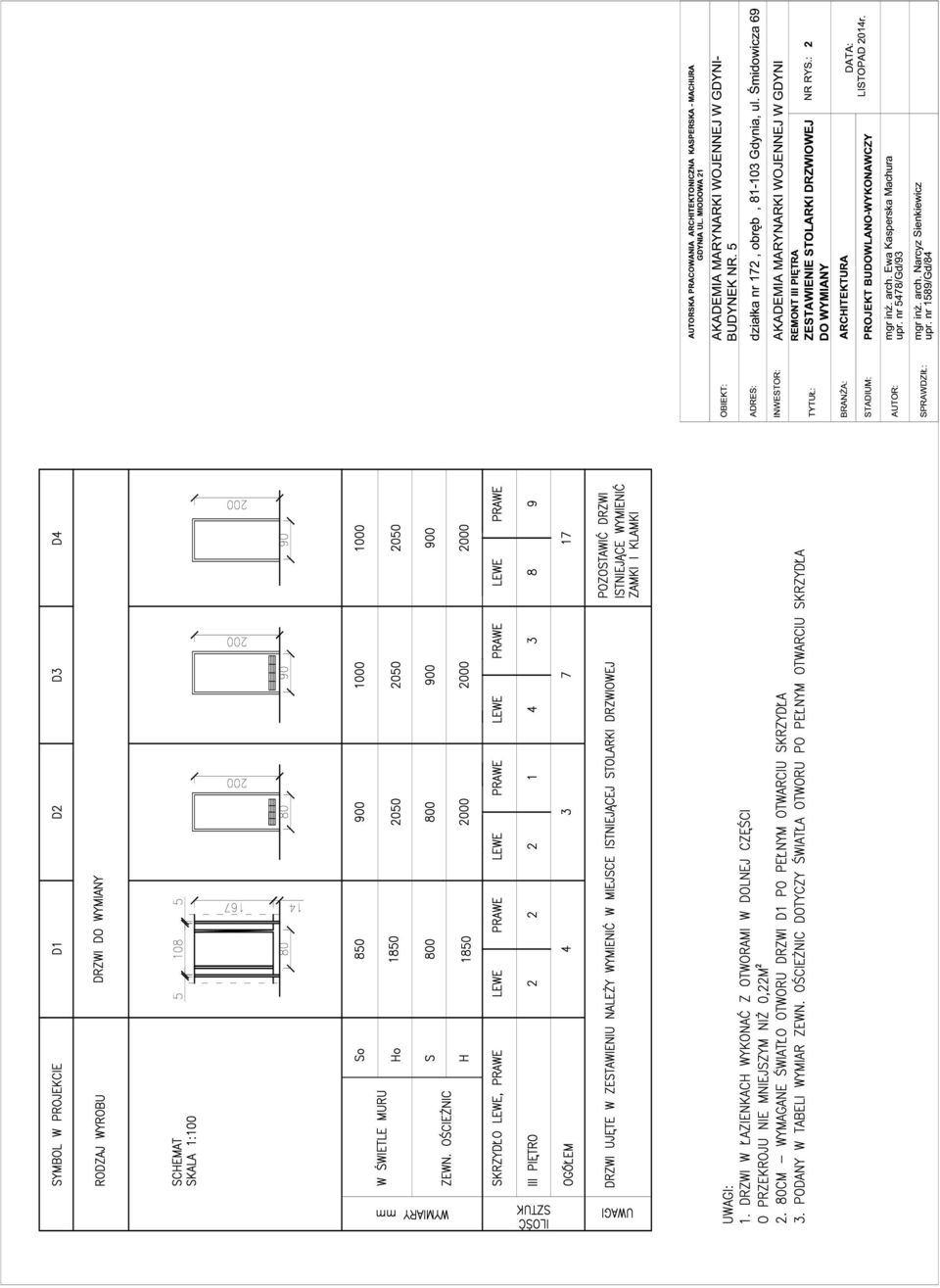

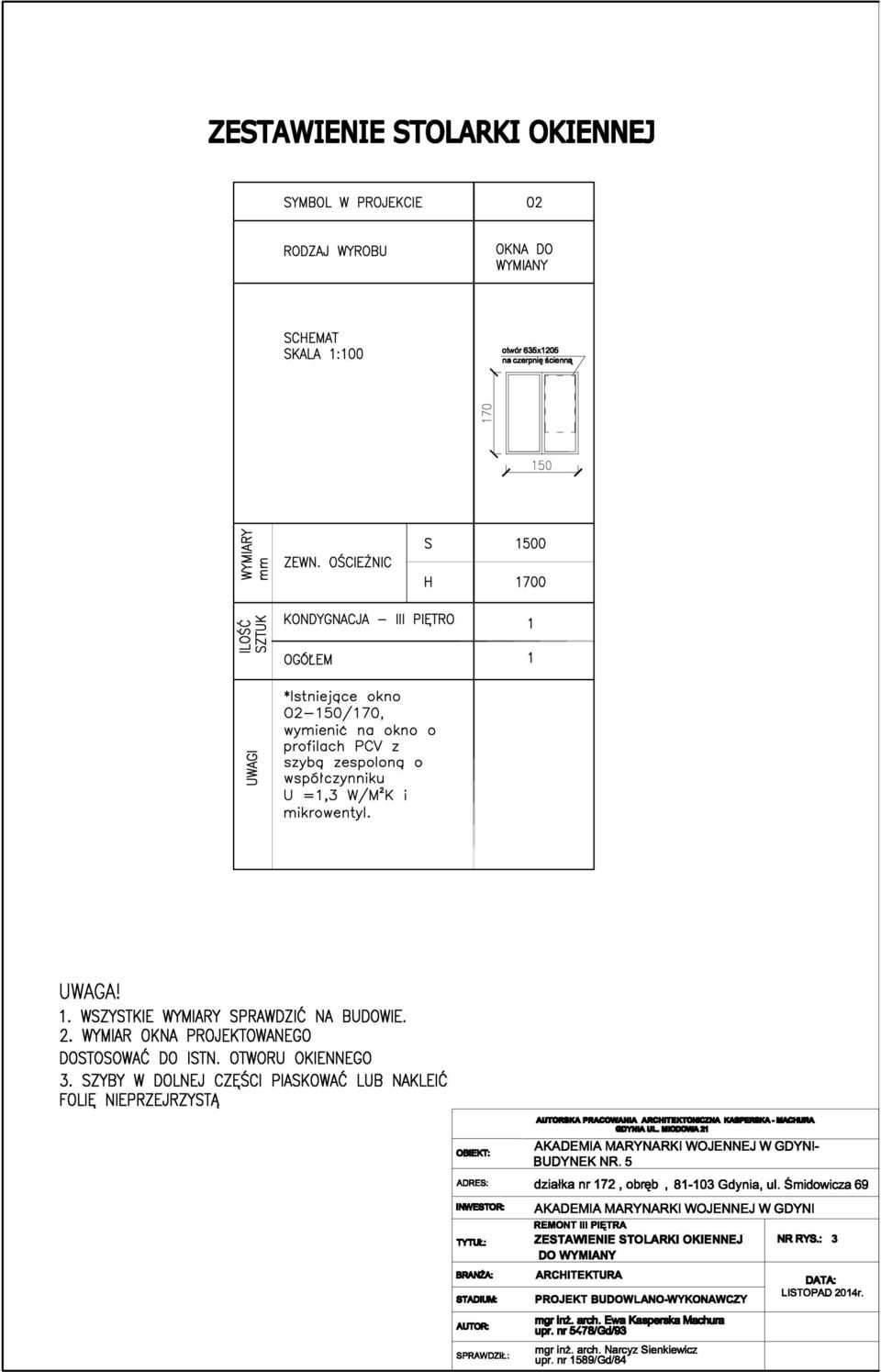

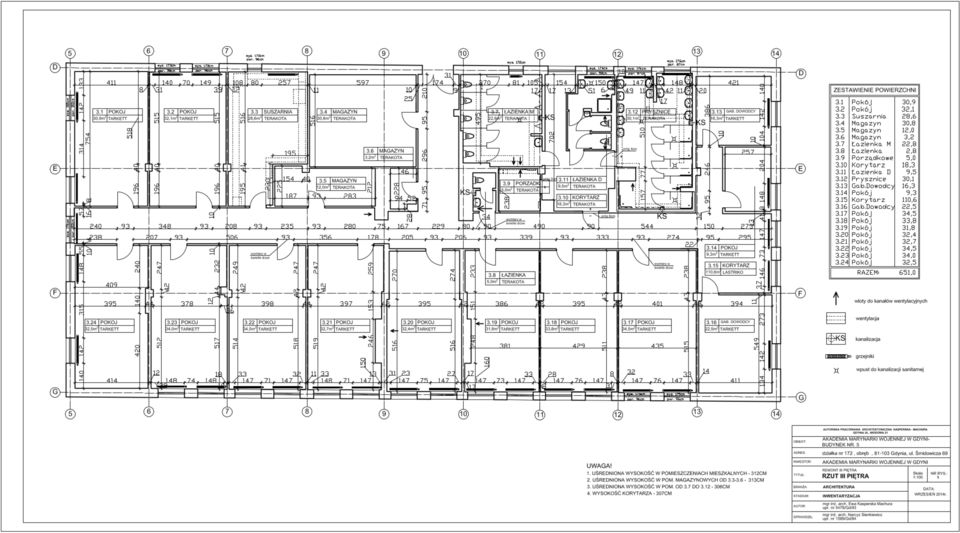

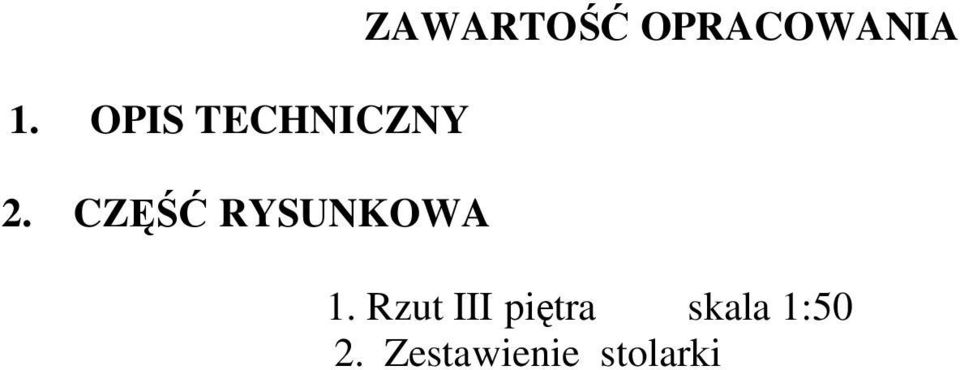

2 1. OPIS TECHNICZNY 2. CZĘŚĆ RYSUNKOWA ZAWARTOŚĆ OPRACOWANIA 1. Rzut III piętra skala 1:50 2. Zestawienie stolarki

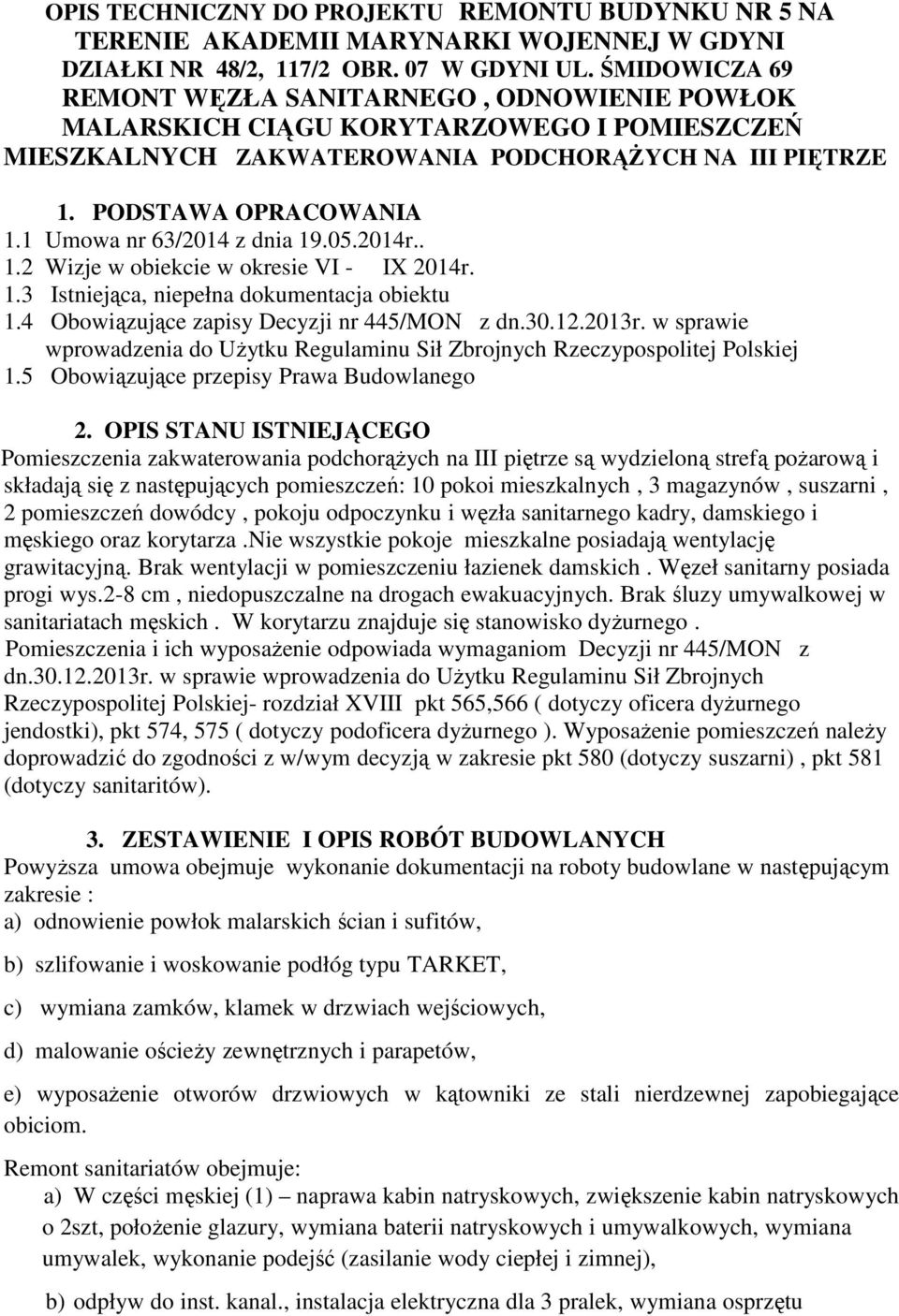

3 OPIS TECHNICZNY DO PROJEKTU REMONTU BUDYNKU NR 5 NA TERENIE AKADEMII MARYNARKI WOJENNEJ W GDYNI DZIAŁKI NR 48/2, 117/2 OBR. 07 W GDYNI UL. ŚMIDOWICZA 69 REMONT WĘZŁA SANITARNEGO, ODNOWIENIE POWŁOK MALARSKICH CIĄGU KORYTARZOWEGO I POMIESZCZEŃ MIESZKALNYCH ZAKWATEROWANIA PODCHORĄŻYCH NA III PIĘTRZE 1. PODSTAWA OPRACOWANIA 1.1 Umowa nr 63/2014 z dnia r Wizje w obiekcie w okresie VI - IX 2014r. 1.3 Istniejąca, niepełna dokumentacja obiektu 1.4 Obowiązujące zapisy Decyzji nr 445/MON z dn r. w sprawie wprowadzenia do Użytku Regulaminu Sił Zbrojnych Rzeczypospolitej Polskiej 1.5 Obowiązujące przepisy Prawa Budowlanego 2. OPIS STANU ISTNIEJĄCEGO Pomieszczenia zakwaterowania podchorążych na III piętrze są wydzieloną strefą pożarową i składają się z następujących pomieszczeń: 10 pokoi mieszkalnych, 3 magazynów, suszarni, 2 pomieszczeń dowódcy, pokoju odpoczynku i węzła sanitarnego kadry, damskiego i męskiego oraz korytarza.nie wszystkie pokoje mieszkalne posiadają wentylację grawitacyjną. Brak wentylacji w pomieszczeniu łazienek damskich. Węzeł sanitarny posiada progi wys.2-8 cm, niedopuszczalne na drogach ewakuacyjnych. Brak śluzy umywalkowej w sanitariatach męskich. W korytarzu znajduje się stanowisko dyżurnego. Pomieszczenia i ich wyposażenie odpowiada wymaganiom Decyzji nr 445/MON z dn r. w sprawie wprowadzenia do Użytku Regulaminu Sił Zbrojnych Rzeczypospolitej Polskiej- rozdział XVIII pkt 565,566 ( dotyczy oficera dyżurnego jendostki), pkt 574, 575 ( dotyczy podoficera dyżurnego ). Wyposażenie pomieszczeń należy doprowadzić do zgodności z w/wym decyzją w zakresie pkt 580 (dotyczy suszarni), pkt 581 (dotyczy sanitaritów). 3. ZESTAWIENIE I OPIS ROBÓT BUDOWLANYCH Powyższa umowa obejmuje wykonanie dokumentacji na roboty budowlane w następującym zakresie : a) odnowienie powłok malarskich ścian i sufitów, b) szlifowanie i woskowanie podłóg typu TARKET, c) wymiana zamków, klamek w drzwiach wejściowych, d) malowanie ościeży zewnętrznych i parapetów, e) wyposażenie otworów drzwiowych w kątowniki ze stali nierdzewnej zapobiegające obiciom. Remont sanitariatów obejmuje: a) W części męskiej (1) naprawa kabin natryskowych, zwiększenie kabin natryskowych o 2szt, położenie glazury, wymiana baterii natryskowych i umywalkowych, wymiana umywalek, wykonanie podejść (zasilanie wody ciepłej i zimnej), b) odpływ do inst. kanal., instalacja elektryczna dla 3 pralek, wymiana osprzętu

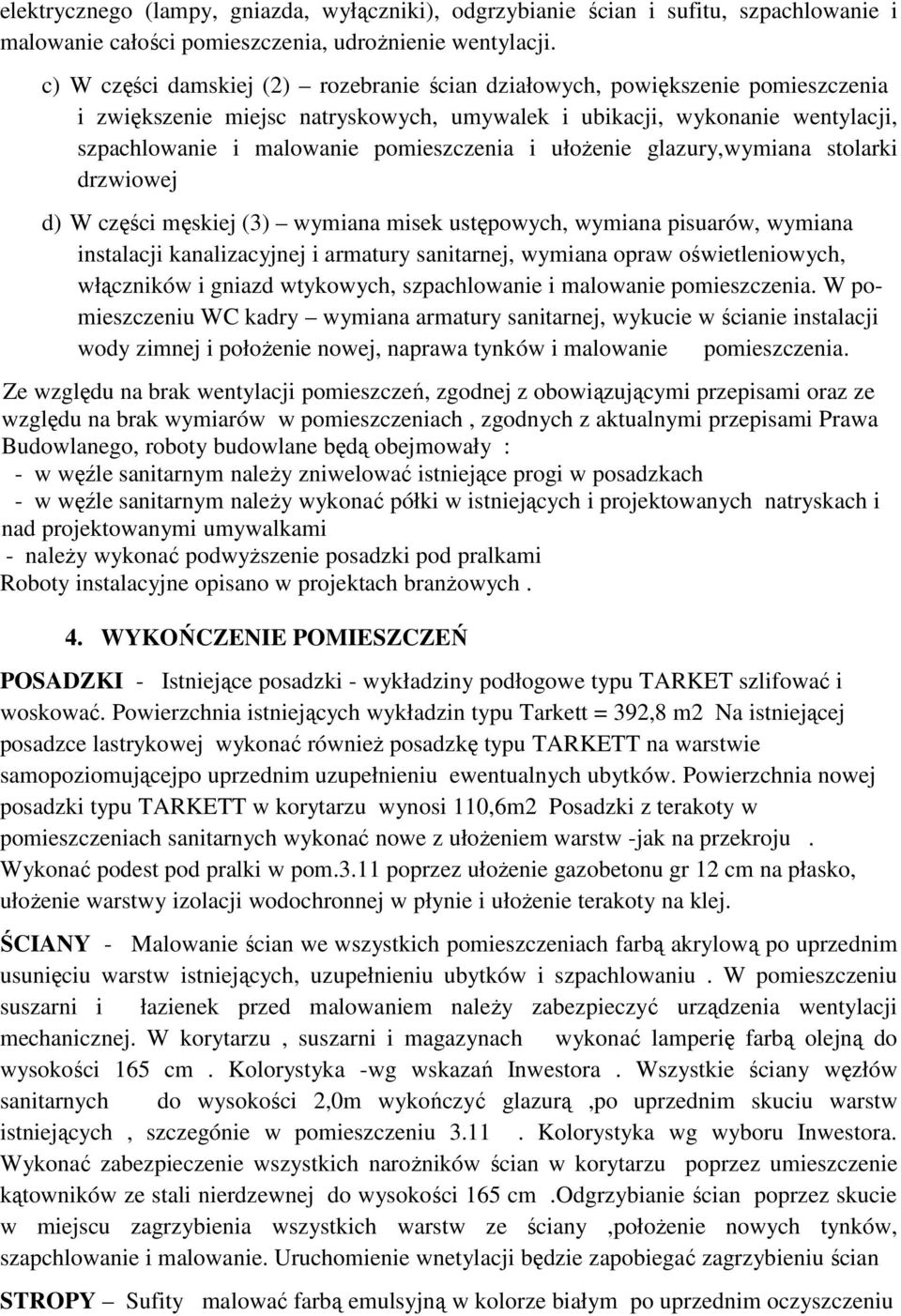

4 elektrycznego (lampy, gniazda, wyłączniki), odgrzybianie ścian i sufitu, szpachlowanie i malowanie całości pomieszczenia, udrożnienie wentylacji. c) W części damskiej (2) rozebranie ścian działowych, powiększenie pomieszczenia i zwiększenie miejsc natryskowych, umywalek i ubikacji, wykonanie wentylacji, szpachlowanie i malowanie pomieszczenia i ułożenie glazury,wymiana stolarki drzwiowej d) W części męskiej (3) wymiana misek ustępowych, wymiana pisuarów, wymiana instalacji kanalizacyjnej i armatury sanitarnej, wymiana opraw oświetleniowych, włączników i gniazd wtykowych, szpachlowanie i malowanie pomieszczenia. W pomieszczeniu WC kadry wymiana armatury sanitarnej, wykucie w ścianie instalacji wody zimnej i położenie nowej, naprawa tynków i malowanie pomieszczenia. Ze względu na brak wentylacji pomieszczeń, zgodnej z obowiązującymi przepisami oraz ze względu na brak wymiarów w pomieszczeniach, zgodnych z aktualnymi przepisami Prawa Budowlanego, roboty budowlane będą obejmowały : - w węźle sanitarnym należy zniwelować istniejące progi w posadzkach - w węźle sanitarnym należy wykonać półki w istniejących i projektowanych natryskach i nad projektowanymi umywalkami - należy wykonać podwyższenie posadzki pod pralkami Roboty instalacyjne opisano w projektach branżowych. 4. WYKOŃCZENIE POMIESZCZEŃ POSADZKI - Istniejące posadzki - wykładziny podłogowe typu TARKET szlifować i woskować. Powierzchnia istniejących wykładzin typu Tarkett = 392,8 m2 Na istniejącej posadzce lastrykowej wykonać również posadzkę typu TARKETT na warstwie samopoziomującejpo uprzednim uzupełnieniu ewentualnych ubytków. Powierzchnia nowej posadzki typu TARKETT w korytarzu wynosi 110,6m2 Posadzki z terakoty w pomieszczeniach sanitarnych wykonać nowe z ułożeniem warstw -jak na przekroju. Wykonać podest pod pralki w pom.3.11 poprzez ułożenie gazobetonu gr 12 cm na płasko, ułożenie warstwy izolacji wodochronnej w płynie i ułożenie terakoty na klej. ŚCIANY - Malowanie ścian we wszystkich pomieszczeniach farbą akrylową po uprzednim usunięciu warstw istniejących, uzupełnieniu ubytków i szpachlowaniu. W pomieszczeniu suszarni i łazienek przed malowaniem należy zabezpieczyć urządzenia wentylacji mechanicznej. W korytarzu, suszarni i magazynach wykonać lamperię farbą olejną do wysokości 165 cm. Kolorystyka -wg wskazań Inwestora. Wszystkie ściany węzłów sanitarnych do wysokości 2,0m wykończyć glazurą,po uprzednim skuciu warstw istniejących, szczegónie w pomieszczeniu Kolorystyka wg wyboru Inwestora. Wykonać zabezpieczenie wszystkich narożników ścian w korytarzu poprzez umieszczenie kątowników ze stali nierdzewnej do wysokości 165 cm.odgrzybianie ścian poprzez skucie w miejscu zagrzybienia wszystkich warstw ze ściany,położenie nowych tynków, szapchlowanie i malowanie. Uruchomienie wnetylacji będzie zapobiegać zagrzybieniu ścian STROPY Sufity malować farbą emulsyjną w kolorze białym po uprzednim oczyszczeniu

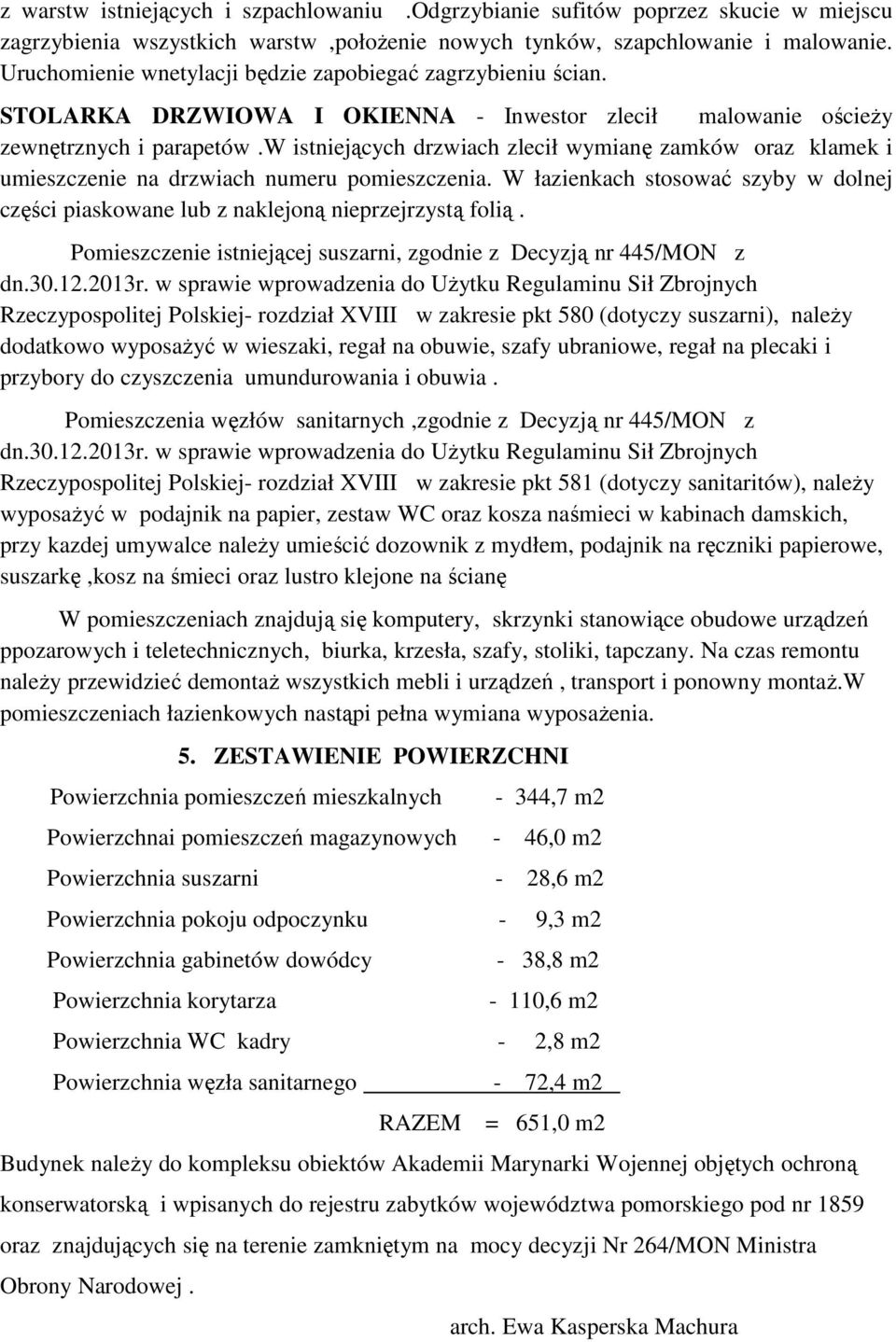

5 z warstw istniejących i szpachlowaniu.odgrzybianie sufitów poprzez skucie w miejscu zagrzybienia wszystkich warstw,położenie nowych tynków, szapchlowanie i malowanie. Uruchomienie wnetylacji będzie zapobiegać zagrzybieniu ścian. STOLARKA DRZWIOWA I OKIENNA - Inwestor zlecił malowanie ościeży zewnętrznych i parapetów.w istniejących drzwiach zlecił wymianę zamków oraz klamek i umieszczenie na drzwiach numeru pomieszczenia. W łazienkach stosować szyby w dolnej części piaskowane lub z naklejoną nieprzejrzystą folią. Pomieszczenie istniejącej suszarni, zgodnie z Decyzją nr 445/MON z dn r. w sprawie wprowadzenia do Użytku Regulaminu Sił Zbrojnych Rzeczypospolitej Polskiej- rozdział XVIII w zakresie pkt 580 (dotyczy suszarni), należy dodatkowo wyposażyć w wieszaki, regał na obuwie, szafy ubraniowe, regał na plecaki i przybory do czyszczenia umundurowania i obuwia. Pomieszczenia węzłów sanitarnych,zgodnie z Decyzją nr 445/MON z dn r. w sprawie wprowadzenia do Użytku Regulaminu Sił Zbrojnych Rzeczypospolitej Polskiej- rozdział XVIII w zakresie pkt 581 (dotyczy sanitaritów), należy wyposażyć w podajnik na papier, zestaw WC oraz kosza naśmieci w kabinach damskich, przy kazdej umywalce należy umieścić dozownik z mydłem, podajnik na ręczniki papierowe, suszarkę,kosz na śmieci oraz lustro klejone na ścianę W pomieszczeniach znajdują się komputery, skrzynki stanowiące obudowe urządzeń ppozarowych i teletechnicznych, biurka, krzesła, szafy, stoliki, tapczany. Na czas remontu należy przewidzieć demontaż wszystkich mebli i urządzeń, transport i ponowny montaż.w pomieszczeniach łazienkowych nastąpi pełna wymiana wyposażenia. 5. ZESTAWIENIE POWIERZCHNI Powierzchnia pomieszczeń mieszkalnych - 344,7 m2 Powierzchnai pomieszczeń magazynowych - 46,0 m2 Powierzchnia suszarni - 28,6 m2 Powierzchnia pokoju odpoczynku - 9,3 m2 Powierzchnia gabinetów dowódcy Powierzchnia korytarza - 38,8 m2-110,6 m2 Powierzchnia WC kadry - 2,8 m2 Powierzchnia węzła sanitarnego - 72,4 m2 RAZEM = 651,0 m2 Budynek należy do kompleksu obiektów Akademii Marynarki Wojennej objętych ochroną konserwatorską i wpisanych do rejestru zabytków województwa pomorskiego pod nr 1859 oraz znajdujących się na terenie zamkniętym na mocy decyzji Nr 264/MON Ministra Obrony Narodowej. arch. Ewa Kasperska Machura

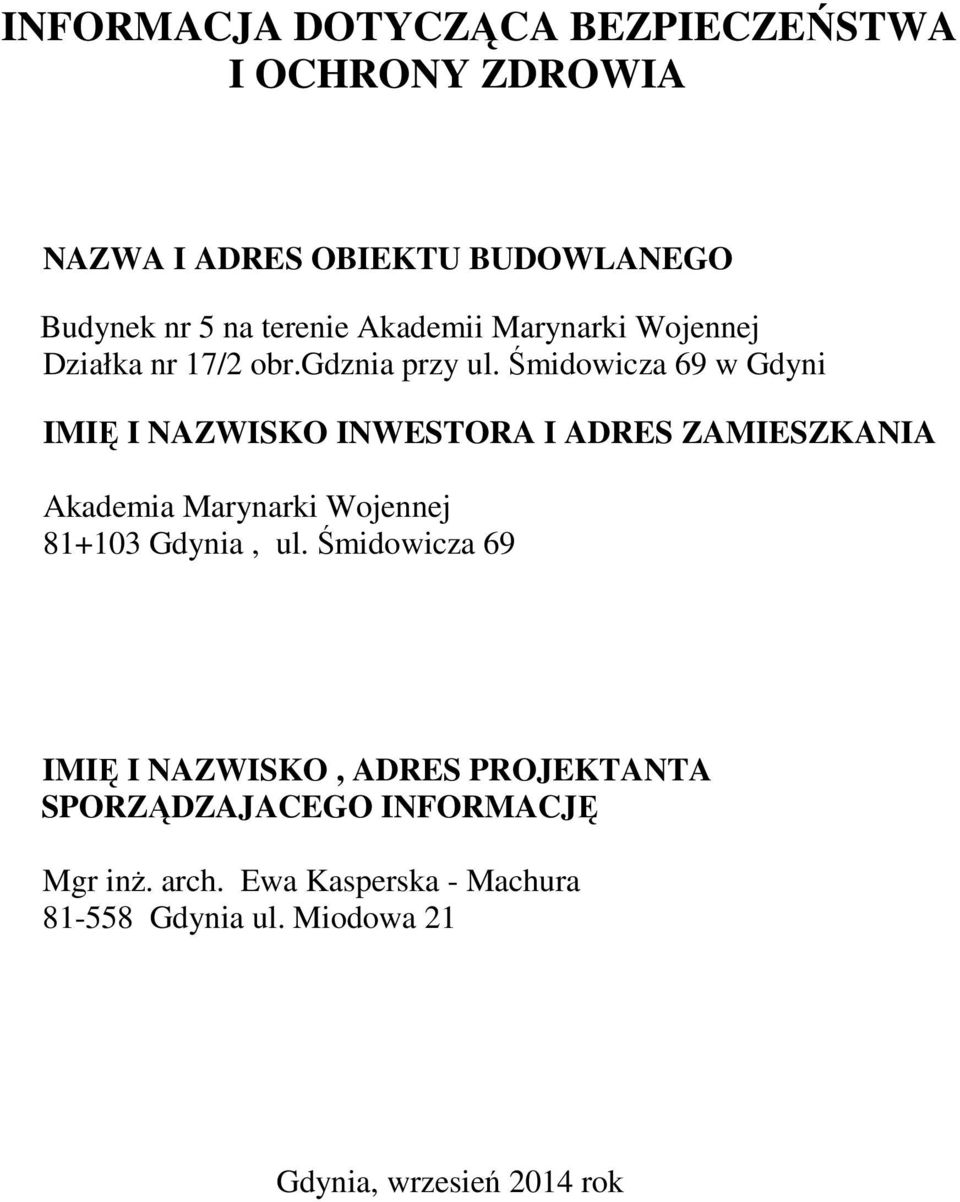

6 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA NAZWA I ADRES OBIEKTU BUDOWLANEGO Budynek nr 5 na terenie Akademii Marynarki Wojennej Działka nr 17/2 obr.gdznia przy ul. Śmidowicza 69 w Gdyni IMIĘ I NAZWISKO INWESTORA I ADRES ZAMIESZKANIA Akademia Marynarki Wojennej Gdynia, ul. Śmidowicza 69 IMIĘ I NAZWISKO, ADRES PROJEKTANTA SPORZĄDZAJACEGO INFORMACJĘ Mgr inż. arch. Ewa Kasperska - Machura Gdynia ul. Miodowa 21 Gdynia, wrzesień 2014 rok

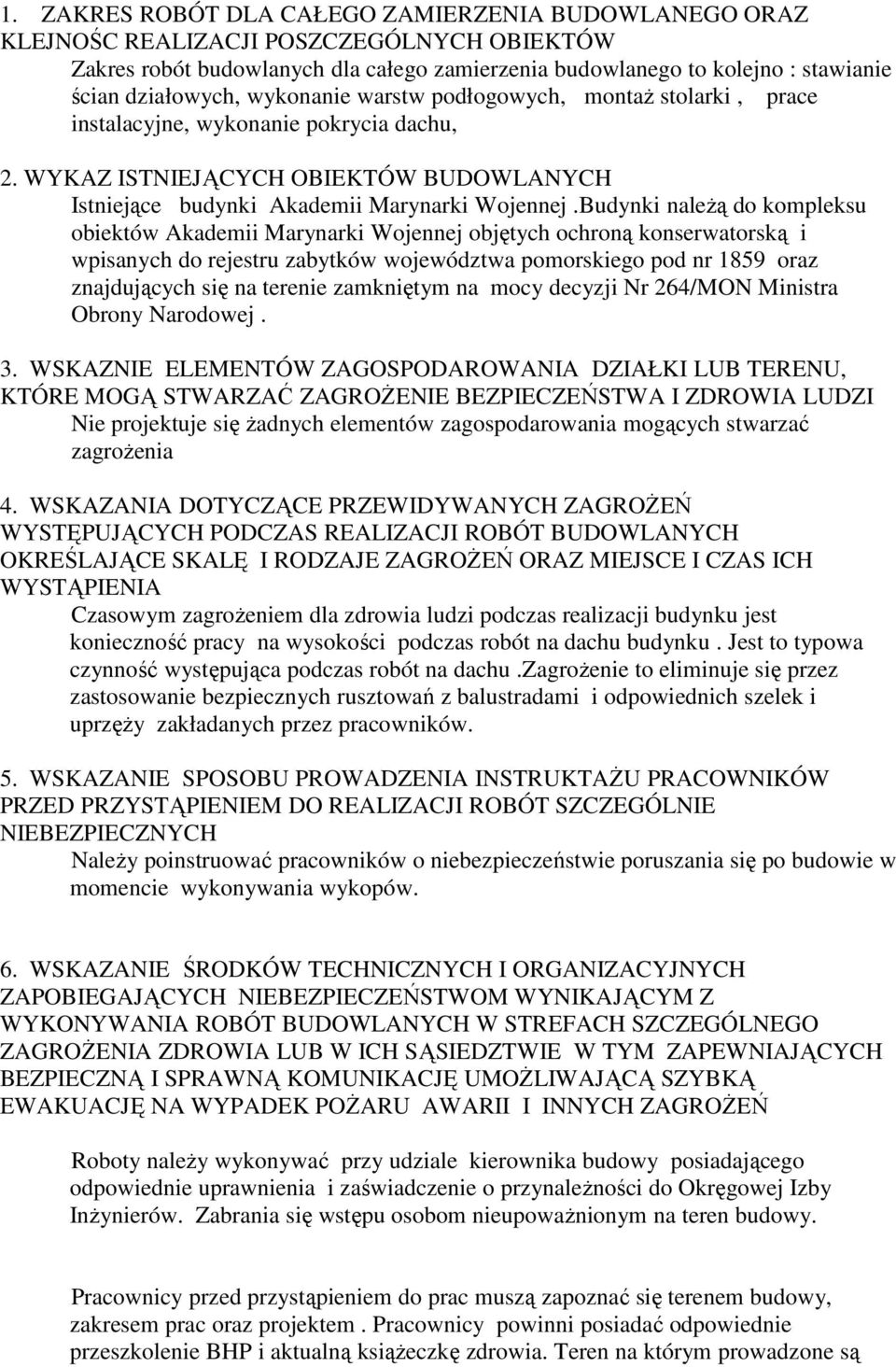

7 1. ZAKRES ROBÓT DLA CAŁEGO ZAMIERZENIA BUDOWLANEGO ORAZ KLEJNOŚC REALIZACJI POSZCZEGÓLNYCH OBIEKTÓW Zakres robót budowlanych dla całego zamierzenia budowlanego to kolejno : stawianie ścian działowych, wykonanie warstw podłogowych, montaż stolarki, prace instalacyjne, wykonanie pokrycia dachu, 2. WYKAZ ISTNIEJĄCYCH OBIEKTÓW BUDOWLANYCH Istniejące budynki Akademii Marynarki Wojennej.Budynki należą do kompleksu obiektów Akademii Marynarki Wojennej objętych ochroną konserwatorską i wpisanych do rejestru zabytków województwa pomorskiego pod nr 1859 oraz znajdujących się na terenie zamkniętym na mocy decyzji Nr 264/MON Ministra Obrony Narodowej. 3. WSKAZNIE ELEMENTÓW ZAGOSPODAROWANIA DZIAŁKI LUB TERENU, KTÓRE MOGĄ STWARZAĆ ZAGROŻENIE BEZPIECZEŃSTWA I ZDROWIA LUDZI Nie projektuje się żadnych elementów zagospodarowania mogących stwarzać zagrożenia 4. WSKAZANIA DOTYCZĄCE PRZEWIDYWANYCH ZAGROŻEŃ WYSTĘPUJĄCYCH PODCZAS REALIZACJI ROBÓT BUDOWLANYCH OKREŚLAJĄCE SKALĘ I RODZAJE ZAGROŻEŃ ORAZ MIEJSCE I CZAS ICH WYSTĄPIENIA Czasowym zagrożeniem dla zdrowia ludzi podczas realizacji budynku jest konieczność pracy na wysokości podczas robót na dachu budynku. Jest to typowa czynność występująca podczas robót na dachu.zagrożenie to eliminuje się przez zastosowanie bezpiecznych rusztowań z balustradami i odpowiednich szelek i uprzęży zakładanych przez pracowników. 5. WSKAZANIE SPOSOBU PROWADZENIA INSTRUKTAŻU PRACOWNIKÓW PRZED PRZYSTĄPIENIEM DO REALIZACJI ROBÓT SZCZEGÓLNIE NIEBEZPIECZNYCH Należy poinstruować pracowników o niebezpieczeństwie poruszania się po budowie w momencie wykonywania wykopów. 6. WSKAZANIE ŚRODKÓW TECHNICZNYCH I ORGANIZACYJNYCH ZAPOBIEGAJĄCYCH NIEBEZPIECZEŃSTWOM WYNIKAJĄCYM Z WYKONYWANIA ROBÓT BUDOWLANYCH W STREFACH SZCZEGÓLNEGO ZAGROŻENIA ZDROWIA LUB W ICH SĄSIEDZTWIE W TYM ZAPEWNIAJĄCYCH BEZPIECZNĄ I SPRAWNĄ KOMUNIKACJĘ UMOŻLIWAJĄCĄ SZYBKĄ EWAKUACJĘ NA WYPADEK POŻARU AWARII I INNYCH ZAGROŻEŃ Roboty należy wykonywać przy udziale kierownika budowy posiadającego odpowiednie uprawnienia i zaświadczenie o przynależności do Okręgowej Izby Inżynierów. Zabrania się wstępu osobom nieupoważnionym na teren budowy. Pracownicy przed przystąpieniem do prac muszą zapoznać się terenem budowy, zakresem prac oraz projektem. Pracownicy powinni posiadać odpowiednie przeszkolenie BHP i aktualną książeczkę zdrowia. Teren na którym prowadzone są

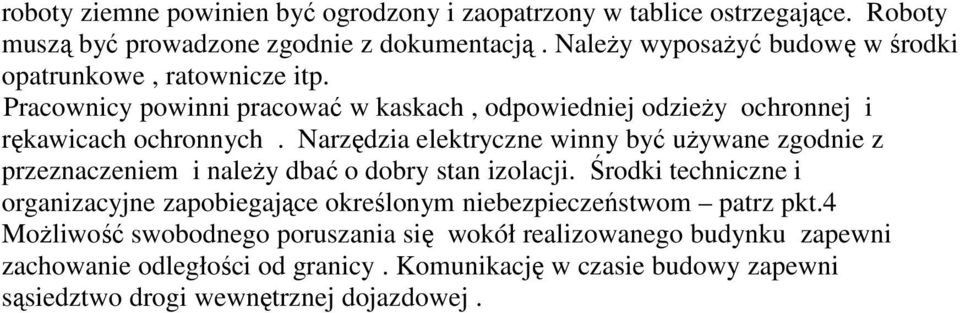

8 roboty ziemne powinien być ogrodzony i zaopatrzony w tablice ostrzegające. Roboty muszą być prowadzone zgodnie z dokumentacją. Należy wyposażyć budowę w środki opatrunkowe, ratownicze itp. Pracownicy powinni pracować w kaskach, odpowiedniej odzieży ochronnej i rękawicach ochronnych. Narzędzia elektryczne winny być używane zgodnie z przeznaczeniem i należy dbać o dobry stan izolacji. Środki techniczne i organizacyjne zapobiegające określonym niebezpieczeństwom patrz pkt.4 Możliwość swobodnego poruszania się wokół realizowanego budynku zapewni zachowanie odległości od granicy. Komunikację w czasie budowy zapewni sąsiedztwo drogi wewnętrznej dojazdowej.
