1 ZADANIE GŁÓWNE BUDOWA BLOKU PAROWO-GAZOWEGO (PGNIG-TERMIKA S.A.) EC ŻERAŃ ZADANIE TOWARZYSZĄCE BUDOWA GAZOCIĄGU RELACJI TŁOCZNIA REMBELSZCZYZNA -EC ŻERAŃ SPOTKANIE INFORMACYJNE URZĄD DZIELNICY BIAŁOŁĘKA WARSZAWA DNIA R.

2 AGENDA SPOTKANIA 1. Wprowadzenie - Dyrektor GAZ-SYSTEM S.A. Oddział w Rembelszczyźnie - Pan Artur Jastrzębski. 2. Prezentacja przedstawicieli mieszkańców osiedla ul. Krzyżówki/ul. Morelowa - Pan Mateusz Senko. 3. Prezentacja PGNiG TERMIKA S.A. budowa bloku gazowoparowego - Pan Dariusz Winiarz/Pan Lech Melaniuk. 4. Podstawowe informacje GAZ-SYSTEM S.A. dotyczące budowy gazociągu do EC Żerań Pan Artur Jastrzębski z zespołem. 5. Przeprowadzenie konsultacji społecznych renowacji terenu po inwestycji - Pan Michał Kazem-Bek, Firma Utila. 6. Dyskusja pytania i odpowiedzi.

3 CELE SPOTKANIA

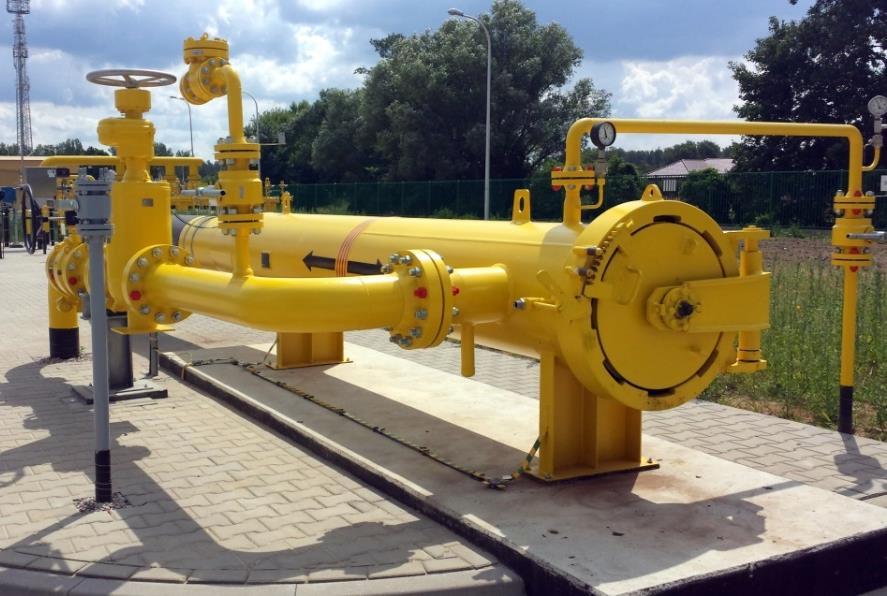

4 GA Z-SYSTEM S.A. ODDZIAŁ W REMBELSZCZYŹNIE

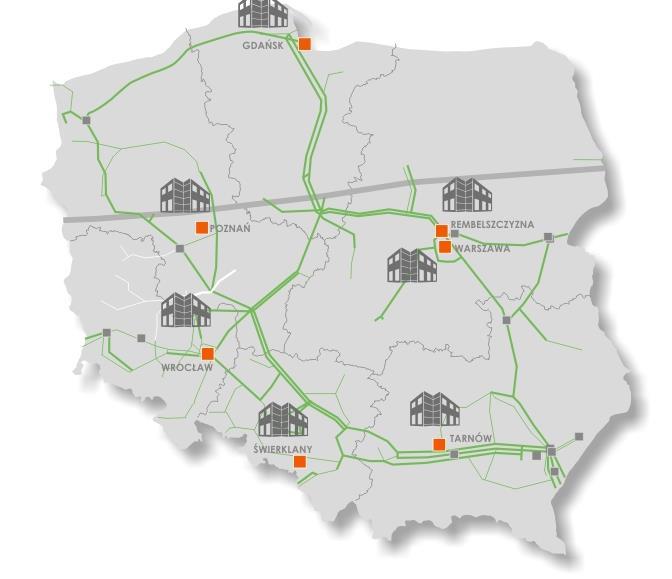

5 SPÓŁKA GAZ-SYSTEM S.A. W 2016 R mln PLN PRZYCHODY NETTO ZE SPRZEDAŻY* mln PLN KOSZTY DZIAŁALNOŚCI OPERACYJNEJ km* SIECI PRZESYŁOWEJ OSP i SGT 895 STACJI GAZOWYCH 44 WĘZŁÓW SYSTEMOWYCH 14 TŁOCZNI GAZU (+5 SGT) ok PRACOWNIKÓW 6 ODDZIAŁÓW + CENTRALA 484 mln PLN ZYSK NETTO mln PLN SUMA AKTYWÓW 16.5 mld m3 paliwa gazowego w 2015r. * Dane finansowe według stanu na dzień 31 grudnia 2015 roku ** Dane o infrastrukturze gazowej według stanu na dzień 31 grudnia 2015 roku

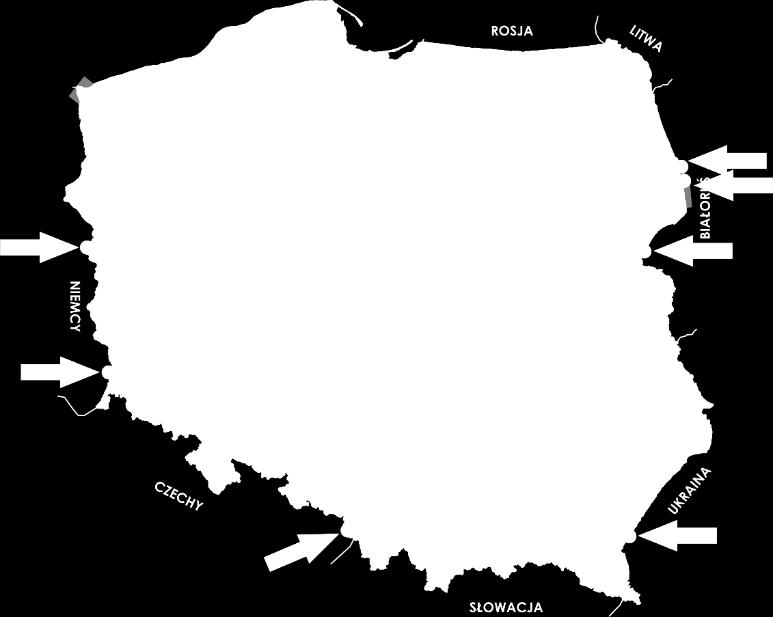

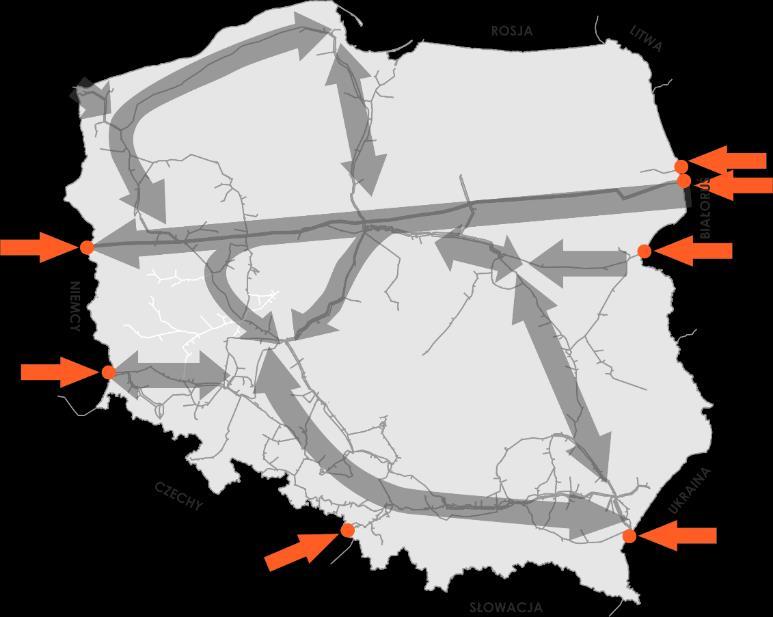

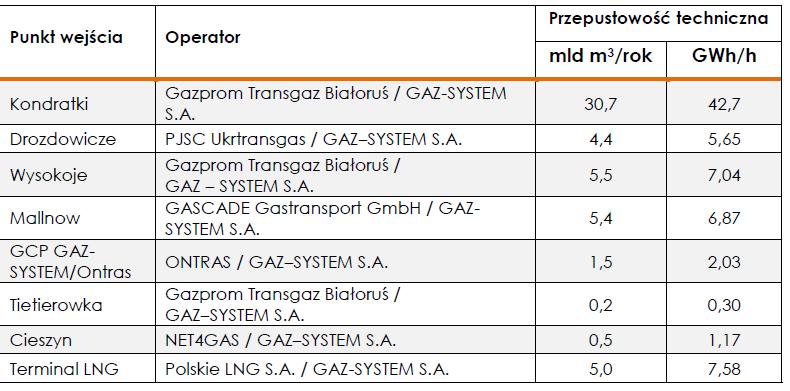

6 STRATEGIA GAZ-SYSTEM S.A. NA LATA KRA JOWY SYSTEM PRZESYŁOWY I KIERUNKI DOSTAW

7 STRATEGIA GAZ-SYSTEM S.A. Zapewnienie bezpieczeństwa funkcjonowania sieci przesyłowej BEZPIECZEŃSTWO ROZWÓJ RYNKU Stworzenie optymalnych warunków do rozwoju zliberalizowanego rynku gazu ziemnego w Polsce Umacnianie pozycji spółki jako istotnego uczestnika rynku gazu ziemnego w Unii Europejskiej EUROPEJSKI PARTNER ZRÓWNOWAŻENIE Zarządzenie spółką z perspektywy zrównoważonego rozwoju

8 CELE RE ALIZACJI PROJEKTU URUCHOMIENIE BLOKU PAROWO-GAZOWEGO spełnienie wymagań Dyrektywy ws. Emisji Przemysłowych (IED) oraz wymogów BAT Uniknięcie opłat za niespełnienie wymogów dyrektywy, co przełoży się na niższe rachunki za ciepło i prąd Wzrost roli niskoemisyjnych węglowodorów podniesienie sprawności energetycznej i ekonomicznej Elektrociepłowni Żerań, poprzez przejście na nisko emisyjne nośniki energii poprawa jakości powietrza na terenie aglomeracji warszawskiej Redukcja emisji gazów czystsze powietrze Bezpiecz. energetyczne dla Miasta zażegnanie blackout u poprawa bezpieczeństwa zasilania energetycznego dla M. St. Warszawy poprzez zwiększenie zdolności wytwórczych energii elektrycznej i ciepła

9 PORÓWNANIE EMISJI ZANIECZYSZCZEŃ PRZED I PO BUDO WIE BLO KU OGRANICZENIE EMISJI SUBSTANCJI SZKODLIWYCH Pył ogółem - zmniejszenie ok. 63% Dwutlenek siarki zmniejszenie ok. 78% Tlenki azotu zmniejszenie ok. 32% Dwutlenek węgla zmniejszenie ok. 40% Nazwa zanieczyszczenia Emisja w 2016 r. wg pozwolenia zintegrowanego Emisja po realizacji bloku gazowo-parowego dla EC Żerań łącznie Planowane zmniejszenie emisji [Mg/rok] [Mg/rok] [Mg/rok] [%] pył ogółem dwutlenek siarki tlenki azotu

10 UCZESTNICY I INTERESARIUSZE MIESZKAŃCY

11 KORZYŚCI Z REALIZOWANEJ INWESTYCJI PODATEK W WYSOKOŚCI 2 % WARTOŚCI INWESTYCJI NA TERENIE DANEJ GMINY PO ZAKOŃCZENIU INWESTYCJI: wpływa do ogólnego budżetu miasta odprowadzany regularnie corocznie przez GAZ- SYSTEM S.A. można go przeznaczyć na potrzeby społeczności lokalnych OBNIŻENIE EMISJI SZKODLIWYCH GAZÓW SPEŁNIENIE WYMOGÓW DYREKTYWY UNIJNEJ 2010/75/UE W SPRAWIE EMISJI PRZEMYSŁOWYCH ZAPEWNIENIE BEZPIECZEŃSTWA ENERGETYCZNEGO DLA M.ST. WARSZAWY PO WYKONANIU PRAC TEREN STANOWIĆ BĘDZIE POWIERZCHNIĘ BLISKO W 100% BIOLOGICZNIE CZYNNĄ

12 GA Z-SYSTEM S.A. ODDZIAŁ W REMBELSZCZYŹNIE

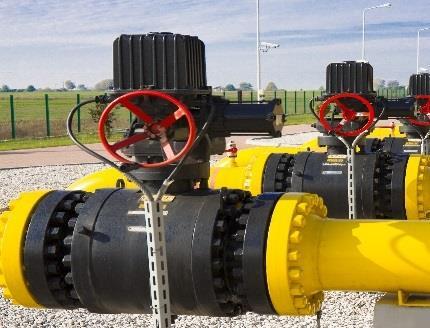

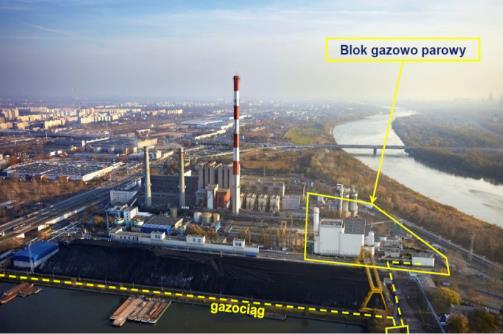

13 O GAZOCIĄGU PODSTAWOWE INFORMACJE: GAZOCIĄG inwestycja o charakterze komunalnym BEZPOŚREDNIO ZWIĄZANY Z BUDOWĄ BLOKU PAROWO- GAZOWEGO PODSTAWA PRAWNA REALIZACJI PODSTAWOWE PARAMETRY PRAWO ENERGETYCZNE UMOWA PRZYŁĄCZENIOWA Z PGNIG TERMIKA S.A. DŁUGOŚĆ OK. 10 KM DN 500 MOP 8,4 MPA NIEZBĘDNY DO URUCHOMIENIA NOWYCH URZĄDZEŃ EC ŻERAŃ Stacja gazowa Q= N m3/h GRUBOŚĆ ŚCIANKI 12,5 MM

14 O GAZOCIĄGU PRZEBIEG POGLĄDOWY: NA TERENIE GMINY NIEPORĘT OK. 1 KM NA TERENIE M. ST. WARSZAWY OK. 9 KM

15 PROGNOZOWANY HARMONOGRAM Dotychczasowe uzyskane pozwolenia i decyzje: Decyzja środowiskowa dla części liniowej (DUŚ): Decyzja lokalizacyjna w trybie Specustawy (DL): Uzyskanie decyzji pozwolenia na budowę (PnB) : / Planowane działania związane z wykonaniem prac budowlanych: Działania Rozpoczęcie Zakończenie Przeprowadzenie konsultacji społecznych: Wrzesień 2017 Listopad 2017 Przeprowadzenie wycinki drzew Grudzień 2017 Luty 2018 Wykonanie prac budowlanych Marzec 2018 Maj 2019 Przeprowadzenie prób oraz odbiór techniczny Maj 2019 Sierpień 2019 KONEC Uzyskanie pozwolenia na użytkowanie (PnU) Październik 2019 Podanie gazu na rozruch Bloku Październik 2019 Nasadzenia zastępcze Listopad 2019 Grudzień 2019

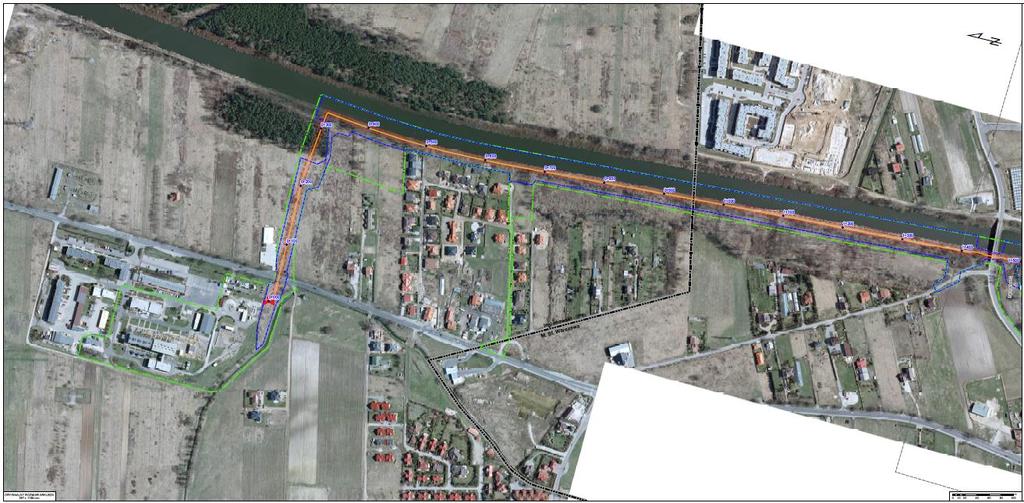

16 USTALONY PRZEBIEG TRASY (1/6)

17 USTALONY PRZEBIEG TRASY (2/6)

18 USTALONY PRZEBIEG TRASY (3/6)

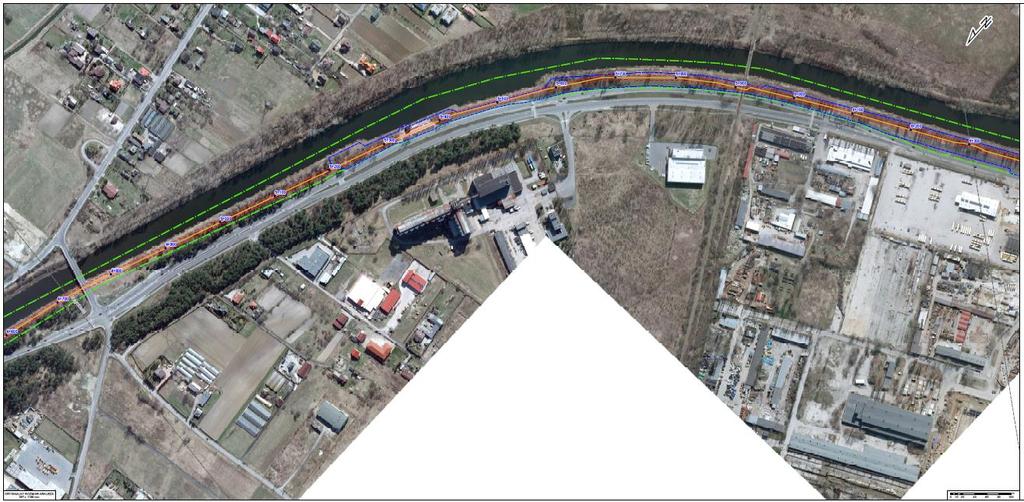

19 USTALONY PRZEBIEG TRASY (4/6)

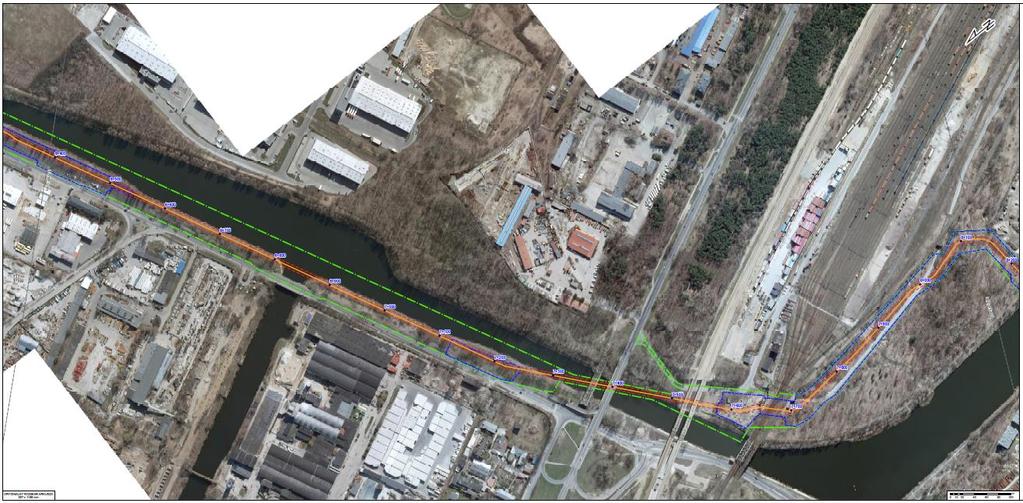

20 USTALONY PRZEBIEG TRASY (5/6)

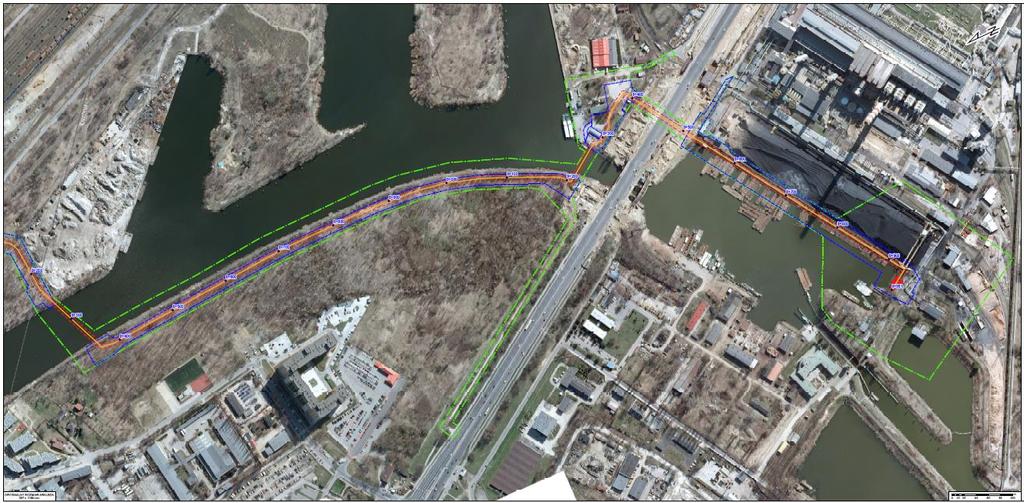

21 USTALONY PRZEBIEG TRASY (6/6)

22 PROFESJONALNY NADZÓR NAD INWEST YCJĄ GAZ-SYSTEM S.A. WYKONAWCA NADZORU INWESTORSKIEGO Wspomaga i zarządza procesem budowy w imieniu Inwestora Kontroluje wszelkie działania Wykonawcy robót budowlanych Raportuje wszelkie działania do Inwestora NADZÓR NAD PROCESEM BUDOWLANYM NADZÓR PRZYRODNICZY NADZÓR ARCHEOLOGICZNY NADZÓR SAPERSKI

23 BEZPIECZEŃSTWO Dokumentacja związana z budową gazociągu przed wydaniem pozwolenia na budowę przez właściwy Urząd Wojewódzki jest opiniowana i uzgadniana przez szereg instytucji państwowych Zobowiązanie Wykonawcy Robót Budowalnych oraz Wykonawcy Nadzoru do przygotowania i ścisłego przestrzegania planów; Materiały użyte do budowy gazociągu posiadają odpowiednie certyfikaty i świadectwa jakościowe oraz podlegają odpowiednim próbom, badaniom i odbiorom; Każda z osób biorących udział w realizacji robót posiada odpowiednie kwalifikacje, potwierdzone stosownymi certyfikatami, świadectwami lub uprawnieniami; System Eksploatacji Sieci Przesyłowej Całodobowy zdalny monitoring Diagnostyka odcinków sieci gazowej;

24 DZIAŁANIA INFORMACYJNE DYŻUR INFORMACYJNY OPERATOR GAZOCIĄGÓW PRZESYŁOWYCH GAZ-SYSTEM S.A. ODDZIAŁ W REMBELSZCZYŹNIE UL. JANA KAZIMIERZA 578, NIEPORĘT, REMBELSZCZYZNA: DYŻUR INFORMACYJNY - WTOREK ZGŁOSZENIA MAILOWE Bez ograniczeń czasowych Mail: ZGŁOSZENIA TELEFONICZNE Godz Marta Marcinow Tel Marcin Sikorski Tel:

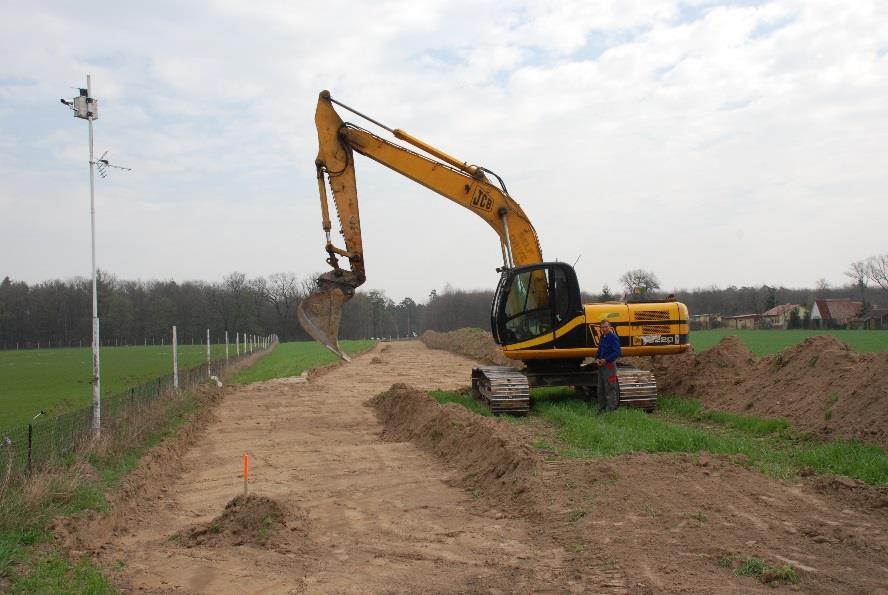

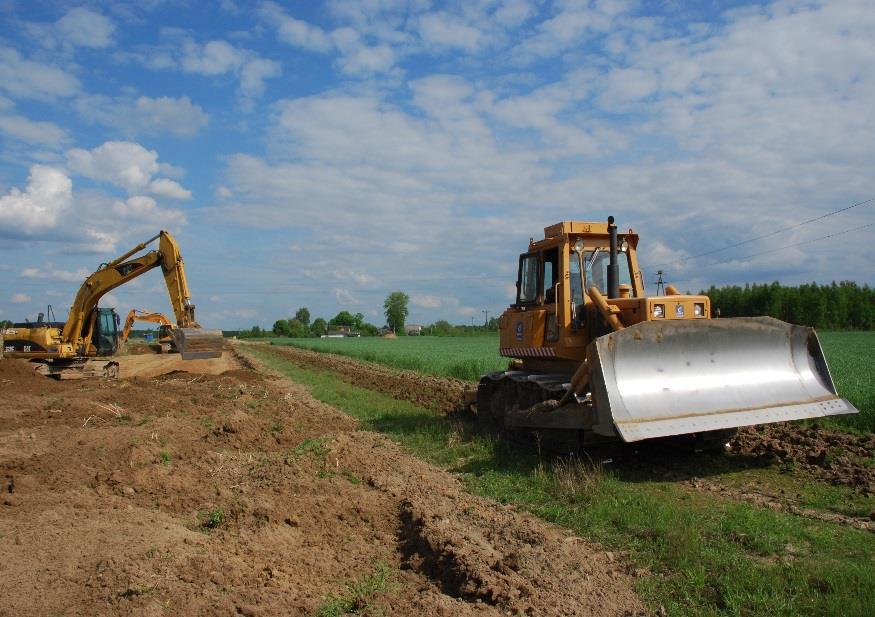

25 PRZEBIEG PRAC BUDOWLANYCH 1. Rozpoznanie geodezyjnej trasy, wyznaczenie osi gazociągu i pasa montaż. 2. Usunięcie wierzchniej warstwy gleby - humusu (ok. 0,3 m), wyrównanie terenu 3. Rozwózka rur - rozmieszczanie rur wzdłuż trasy 4. Dopasowywane rur na miejscu do profilu trasy, a następnie spawanie rur 5. Spawanie ułożonych i odpowiednio wygiętych odcinków rur

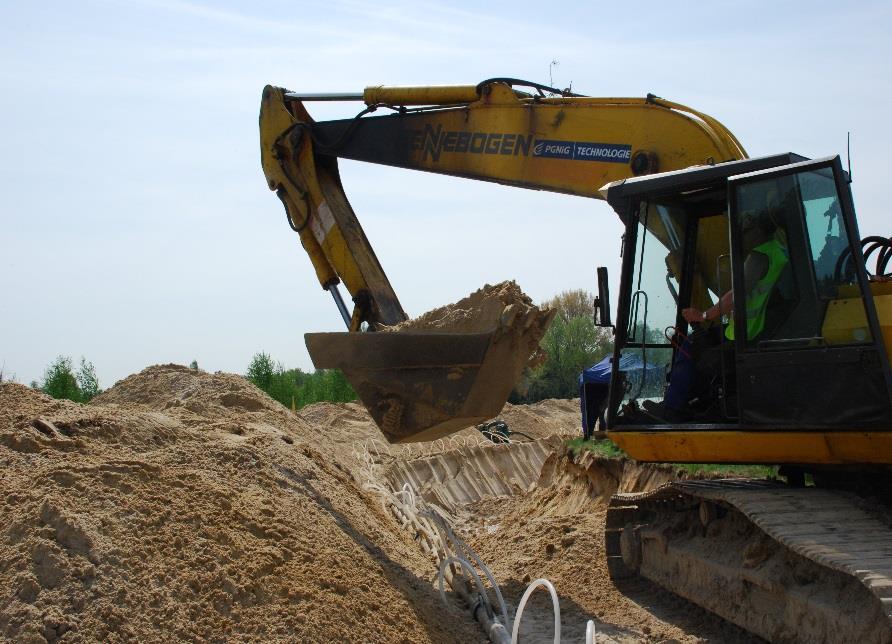

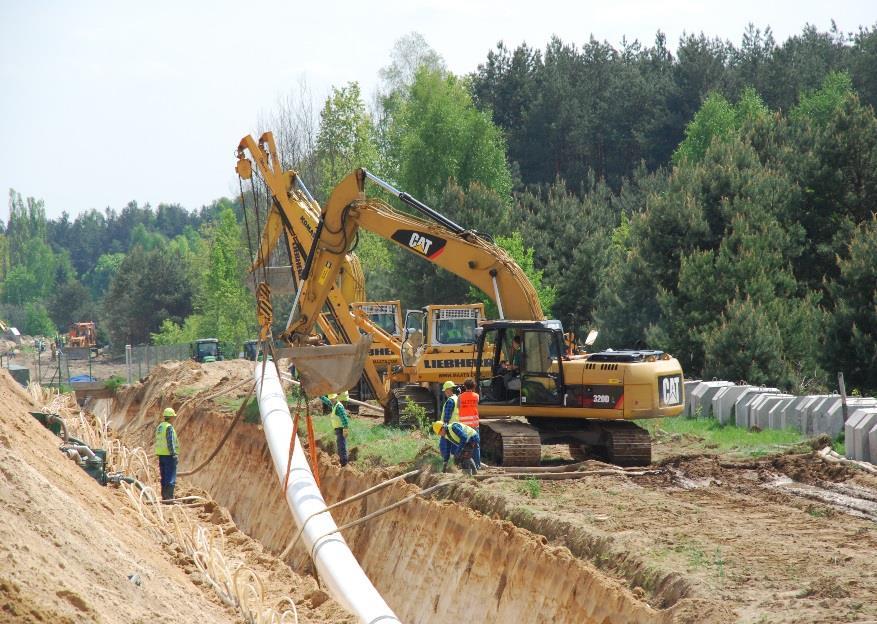

26 PRZEBIEG PRAC BUDOWLANYCH 5. Dokonywanie inspekcji spawów i spoin, kontrola ultradźwiękowa/radiograficzna 6. Wykonanie wykopu, oczyszczenie wykopu z kamieni i innych przeszkód (korzeni) - wykonanie podsypki z piasku i układka gazociągu 7. wykonanie podsypki z piasku i układka gazociągu

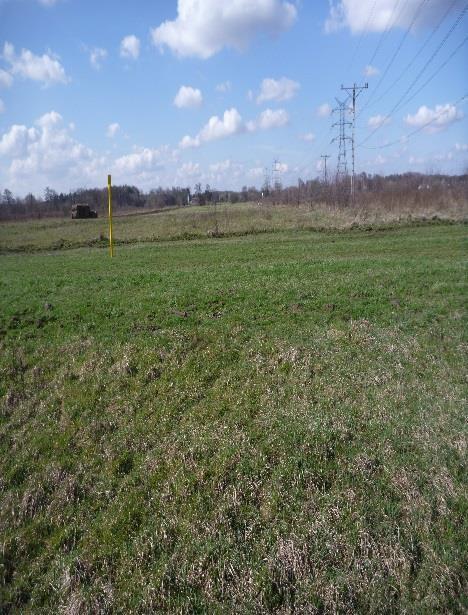

27 PRZEBIEG PRAC BUDOWLANYCH 8. Dokładna inwentaryzacja powykonawcza zespawanych i ułożonych części przed zasypaniem 9. Obsypanie ułożonego rurociągu piaskiem, a następnie gruntem rodzimym wydobytym wcześniej z wykopu Zasyp 10. Przywrócenie terenu do stanu pierwotnego ukształtowania terenu zahumusowanie i wyrównanie terenu

28 FAZA REALIZACJI PROWADZENIE PRAC PRZEBIEG PRAC BUDOWLANYCH STANDARDOWA SZEROKOŚĆ PASA MONTAŻOWEGO 20-- max 22 M 22 M STOSOWANE SĄ LOKALNE POSZERZENIA I ZAWĘŻENIA GŁĘBOKOŚĆ WYKOPU 2,2-2,3 m MINIMALNE PRZYKRYCIE OK. 1,2 M LICZĄC OD GÓRNEJ PŁASZCZYZNY RURY

29 PRZEBIEG PRAC BUDOWLANYCH FAZA REKULTYWACJI I ZAKOŃCZENIA PRAC PRZYWRÓCENIE NIERUCHOMOŚCI DO STANU PIERWOTNEGO GRUNTY EWENTUALNIE USZKODZONE PODCZAS BUDOWY BĘDĄ REKULTYWOWANE W PRZYPADKU BRAKU MOŻLIWOŚCI PEŁNEJ REKULTYWACJI STRATY ZOSTANĄ UWZGLĘDNIONE W ODSZKODOWANIU WYPŁACANYM PO ZAKOŃCZENIU INWESTYCJI PO ZAKOŃCZENIU PRAC WŁAŚCICIELE I ZARZĄDCY NIERUCHOMOŚCI ZOSTANĄ ZAWIADOMIENI ORAZ POPROSZENI O PODPISANIE PROTOKOŁU Z REKULTYWACJI

30 GA Z-SYSTEM S.A. ODDZIAŁ W REMBELSZCZYŹNIE

31 KALENDARIUM ZDARZEŃ Odwołanie Miasta od PnB nr 2. Pozwolenie oraz deklaracja GAZ-SYSTEM S.A. spełniają oczekiwania Miasta Pozwolenie na budowę po odwołaniu GAZ-SYSTEM S.A. deklaruje nasadzenie dodatkowych 1500 drzew w pasie inwestycji. Odwołanie Miasta od PnB. Oczekiwania: 500 drzew przy ulicach; 1500 drzew na terenie inwestycji Pozwolenie na budowę GAZ-SYSTEM S.A. przyjmuje propozycją Miasta odnośnie nasadzeń zastępczych Pismo Z-cy Prezydenta Miasta o nasadzenia zastępcze na terenie Warszawy Wniosek o pozwolenie na budowę 2015 Zapytanie do Miasta o wskazanie terenów pod nasadzenia zastępcze. UD brak wystarczającej liczby terenów pod nasadzenia zastępcze.

32 DANE DOTYCZĄCE NASADZEŃ ZASTĘPCZYCH I NASADZEŃ UZUPEŁNIA JĄCYCH WOJEWODA MAZOWIECKI ZOBOWIĄZAŁ INWESTORA DO NASADZEŃ ZASTĘPCZYCH Wycinka zostanie wykonana po przeprowadzeniu konsultacji społecznych 5300 szt. drzew na terenie m. st. Warszawa 5000 szt. drzew Lasy Miejskie Dz. Białołęka 300 szt. Ul. Płochocińska Ul. Modlińska 2,206 ha za wycięte krzewy na terenie nadleśnictwa Jabłonna Planowany termin to Grudzień 2017 Luty 2018 NASADZENIA 1500 SZT. DRZEW W PASIE MONTAŻOWYM Z WYŁĄCZENIEM 6 M STREFY, KTÓRA POZOSTAJE BEZ DRZEW.

33 STREFY I OGRANICZENIA PODSTAWA PRAWNA Rozporządzenie ministra gospodarki w sprawie warunków technicznych jakim powinny odpowiadać sieci gazowe i ich usytuowanie. STREFY I OGRANICZENIA strefa kontrolowana - to strefa, w której nie można podejmować działań mogących wpłynąć na bezpieczeństwo gazociągu Szerokość 8 m po 4 m na stronę od osi pas bez zalesienia pas, w którym nie mogą rosnąć drzewa Szerokość 6 m po 3 m na stronę od osi

34 PRZEPROWADZENIE KONSULTACJI SPOŁECZNYCH GAZ-SYSTEM S.A. GAZ-SYSTEM S.A.

35 DZIĘKUJĘ ZA UWAGĘ
