1 ZPUH MINI-ZAP B i K Łepkowicz, A. Roguszna Sp. j. ul. Wrocławska 168A, Przygodzice NIP tel./fax , tel DZIAŁ TECHNICZNO-HANDLOWY: Automatyka przemysłowa tel./fax , biuro@minizap.com.pl I. ZAWORY typu MES ze standardową dławicą Wydanie r.

2 I. ZAWORY ODCINAJĄCE, MANOMETRYCZNE I BLOKOWE typu MES Zawory typu MES stosowane są w układach pomiarowych i regulacyjnych systemów automatyki przemysłowej. Służą do włączania przetworników ciśnienia, różnicy ciśnienia i przepływu i manometrów do pracy w układach pomiarowych. Umożliwiają sprawdzanie zera i zakresu w przetwornikach oraz odpowietrzanie i przedmuchiwanie przewodów impulsowych instalacji. Końcówki impulsowe zaworów przystosowane są do spawania rurek o średnicy ø12, ø14, ø21,3, ø24 lub do połączeń rozłącznych z pierścieniem zacinającym do rurek o średnicach ø12, ø14. Uniwersalna budowa zaworów umożliwia ich bezpośredni montaż do przetworników szerokiej gamy producentów krajowych i zagranicznych (np. Aplisens, Emerson, Hartmann Braun i in.). Wszystkie zawory wyposażone są w klucz nastawczy, zawory 3 i 5-drogowe w śruby mocujące przetwornik 7/16-20UNF lub in. wg zamówienia. a. Zawory manometryczne: - z końcówką do podłączenia - z końcówką do podłączenia - dwudrogowy - trójdrogowy manometru kontr. i odpowietrz. manometru kontr. i odpowietrz. MES-15 MES-18 MES-20 b. Zawory odcinające: - prosty - pierwszego odcięcia MES-19 MES-12 MES-17 c. Zawory blokowe i zblokowane: - blokowe trójdrogowe - blokowe pięciodrogowe MES-10 MES-11 MES-21 - zblokowane pięciodrogowe MES-14 MES-22 I r.

3 ZAWORY BLOKOWE TRÓJDROGOWE MES-10 MES-21 Zawory blokowe trójdrogowe typu MES-10 i MES-21 stosowane są w układach pomiarowych i regulacyjnych systemów automatyki przemysłowej. Służą do włączania przetworników ciśnienia, różnicy ciśnienia i przepływu do pracy w układach pomiarowych. Umożliwiają sprawdzanie zera i zakresu w przetwornikach oraz odpowietrzanie i przedmuchiwanie przewodów impulsowych instalacji. Uniwersalna budowa zaworów umożliwia ich bezpośredni montaż do przetworników szerokiej gamy producentów krajowych i zagranicznych (np. Aplisens, Emerson, Hartmann Braun i in.). Końcówki impulsowe zaworów przystosowane są do spawania rurek o średnicy ø12, ø14 lub do połączeń rozłącznych z pierścieniem zacinającym do rurek o średnicach ø12, ø14. Zawory wyposażone są w klucz nastawczy oraz (opcjonalnie) w kpl. śrub mocujących przetwornik 7/16-20UNF lub in. wg zamówienia. Schemat funkcjonalny. Przewody impulsowe Przyrząd pomiarowy I-2

4 ZAWORY BLOKOWE TRÓJDROGOWE MES-10 MES-21 DANE TECHNICZNE. Typ zaworu MES MES MES MES Średnica nominalna [mm] DN5 DN5 Ciśnienie nominalne 32 MPa 32 MPa Ciśnienie próbne 45 MPa 45 MPa Najwyższa temperatura robocza C C Materiał korpusu zaworu stal 15HM stal 1H18N9T (321) (13CrMo4-5) (X6CrNiTi18-10) Materiał uszczelnień zaworu grafit grafit Wykonanie: normalne kwasoodporne Wartości dopuszczalnych ciśnień roboczych w funkcji temperatury roboczej wg wykresu nr1 wg wykresu nr1 zgodnie z PN-89/H Masa zaworu Wykres nr1. 3,3 kg 2,2 kg 3,3 kg 2,2 kg Zakres ciśnień roboczych w funkcji temperatury roboczej dla zaworów typu MES-10, MES-21 I-3

5 ZAWORY BLOKOWE TRÓJDROGOWE MES-10 MES-21 RYSUNKI GABARYTOWE. Rys.1. Zawór blokowy trójdrogowy MES-10-xx/1-x-x do bezpośredniego montażu z przetwornikiem korpus wyk. z odkuwki. Rys.2. Zawór blokowy trójdrogowy MES-10-xx/2-x-x do montażu z przetwornikiem za pomocą rurek impulsowych korpus wyk. z odkuwki. I-4

6 ZAWORY BLOKOWE TRÓJDROGOWE MES-10 MES-21 Rys.3. Zawór blokowy trójdrogowy MES-21-xx/1-1-x do bezpośredniego montażu z przetwornikiem korpus wyk. z pręta. SPOSÓB ZAMAWIANIA. Zawory można zamawiać bezpośrednio u producenta. W zamówieniu należy podać typ zaworu ustalony wg sposobu zamawiania określonego w tabeli. MES-10- Zawór blokowy trójdrogowy DN5 PN320 korpus z odkuwki MES-21- Zawór blokowy trójdrogowy DN5 PN320 korpus z pręta Kod 1 Materiał korpusu zaworu 00/ 15HM wykonanie normalne 01/ 1H18N9T wykonanie kwasoodporne Kod2 Zastosowanie i sposób połączenia z przetwornikiem 1 mocowanie bezpośrednio na zaworze do montażu z przetwornikiem za pomocą rurek impulsowych 2 (nie dotyczy MES-21) Kod3 Rozstaw otworów impulsowych -1 L=54 mm -2 L inne po uzgodnieniu z producentem Kod4 Sposób połączenia z instalacją -1 Końcówki kuliste ø 14 do spawania -2 Końcówki kuliste ø 12 do spawania -3 Końcówki z pierścieniami zacinającymi do rurki ø 14-4 Końcówki z pierścieniami zacinającymi do rurki ø 12-5 Końcówki płaskie ø 14 do spawania -6 Końcówki płaskie ø 12 do spawania MES-10-01/ Przykład oznaczenia zaworu I-5

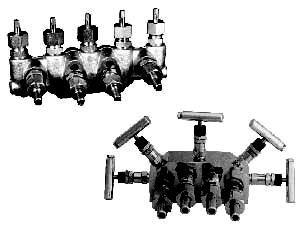

7 ZAWORY BLOKOWE PIĘCIODROGOWE MES-11 MES-22 Zawory blokowe pięciodrogowe typu MES-11 i MES-22 stosowane są w układach pomiarowych i regulacyjnych systemów automatyki przemysłowej. Służą do włączania przetworników ciśnienia, różnicy ciśnienia i przepływu do pracy w układach pomiarowych. Umożliwiają sprawdzanie zera i zakresu w przetwornikach oraz odpowietrzanie i przedmuchiwanie przewodów impulsowych instalacji. Uniwersalna budowa zaworów umożliwia ich bezpośredni montaż do przetworników szerokiej gamy producentów krajowych i zagranicznych (np. Aplisens, Emerson, Hartmann Braun i in.). Końcówki impulsowe zaworów przystosowane są do spawania rurek o średnicy ø12, ø14 lub do połączeń rozłącznych z pierścieniem zacinającym do rurek o średnicach ø12, ø14. Zawory wyposażone są w klucz nastawczy oraz (opcjonalnie) w kpl. śrub mocujących przetwornik 7/16-20UNF lub in. wg zamówienia. Schemat funkcjonalny. Przewody impulsowe Przyrząd pomiarowy Przewody spustowe do przedmuchiwania I-6

8 ZAWORY BLOKOWE PIĘCIODROGOWE MES-11 MES-22 DANE TECHNICZNE. Typ zaworu MES MES MES MES Średnica nominalna [mm] DN5 DN5 Ciśnienie nominalne 32 MPa 32 MPa Ciśnienie próbne 45 MPa 45 MPa Najwyższa temperatura robocza C C Materiał korpusu zaworu stal 15HM stal 1H18N9T (321) (13CrMo4-5) (X6CrNiTi18-10) Materiał uszczelnień zaworu grafit grafit Wykonanie: normalne kwasoodporne Wartości dopuszczalnych ciśnień roboczych w funkcji temperatury roboczej wg wykresu nr1 wg wykresu nr1 zgodnie z PN-89/H Masa zaworu 5,5 kg 3,3 kg 5,5 kg 3,3 kg Wykres nr1. Zakres ciśnień roboczych w funkcji temperatury roboczej dla zaworów typu MES-11, MES-22 I-7

9 ZAWORY BLOKOWE PIĘCIODROGOWE MES-11 MES-22 RYSUNKI GABARYTOWE. Rys.1. Zawór blokowy pięciodrogowy MES-11-xx/1-x-x do bezpośredniego montażu z przetwornikiem korpus wyk. z odkuwki. Rys.2. Zawór blokowy pięciodrogowy MES-11-xx/2-x-x do montażu z przetwornikiem za pomocą rurek impulsowych korpus wyk. z odkuwki. I-8

10 ZAWORY BLOKOWE PIĘCIODROGOWE MES-11 MES-22 Rys.3. Zawór blokowy pięciodrogowy MES-22-xx/1-1-x do bezpośredniego montażu z przetwornikiem korpus wyk. z pręta. SPOSÓB ZAMAWIANIA. Zawory można zamawiać bezpośrednio u producenta. W zamówieniu należy podać typ zaworu ustalony wg sposobu zamawiania określonego w tabeli. MES-11- Zawór blokowy pięciodrogowy DN5 PN320 korpus z odkuwki MES-22- Zawór blokowy pięciodrogowy DN5 PN320 korpus z pręta Kod 1 Materiał korpusu zaworu 00/ 15HM wykonanie normalne 01/ 1H18N9T wykonanie kwasoodporne Kod2 Zastosowanie i sposób połączenia z przyrządem 1 mocowanie bezpośrednio na zaworze do montażu z przetwornikiem za pomocą rurek impulsowych 2 (nie dotyczy MES-22) Kod3 Rozstaw otworów impulsowych -1 L=54 mm -2 L inne po uzgodnieniu z producentem Kod4 Sposób połączenia z instalacją -1 Końcówki kuliste ø 14 do spawania -2 Końcówki kuliste ø 12 do spawania -3 Końcówki z pierścieniami zacinającymi do rurki ø 14-4 Końcówki z pierścieniami zacinającymi do rurki ø 12-5 Końcówki płaskie ø 14 do spawania -6 Końcówki płaskie ø 12 do spawania MES-11-01/ Przykład oznaczenia zaworu I-9

11 ZAWORY JEDNODROGOWE PROSTE MES-12 Zawory jednodrogowe proste typu MES-12 stosowane są w układach pomiarowych i regulacyjnych systemów automatyki przemysłowej. Służą jako zawory odcinające do przyłączania i odłączania w instalacji manometrów, przetworników pomiarowych ciśnienia, różnicy ciśnień w układach pomiarowych przepływu i innych przyrządów. Końcówki impulsowe zaworów przystosowane są do spawania rurek o średnicy ø12, ø14 lub do połączeń rozłącznych z pierścieniem zacinającym do rurek o średnicach ø12, ø14. Zawory wyposażone są w klucz nastawczy. Schemat funkcjonalny. Przewód impulsowy Przewód impulsowy DANE TECHNICZNE. Typ zaworu MES MES Średnica nominalna [mm] DN5 DN5 Ciśnienie nominalne 32 MPa 32 MPa Ciśnienie próbne 45 MPa 45 MPa Najwyższa temperatura robocza C C Materiał korpusu zaworu stal 15HM stal 1H18N9T (321) (13CrMo4-5) (X6CrNiTi18-10) Materiał uszczelnień zaworu grafit grafit Wykonanie: normalne kwasoodporne Wartości dopuszczalnych ciśnień roboczych w funkcji temperatury roboczej wg wykresu nr1 wg wykresu nr1 zgodnie z PN-89/H Masa zaworu 1,2 kg 1,2 kg I-10

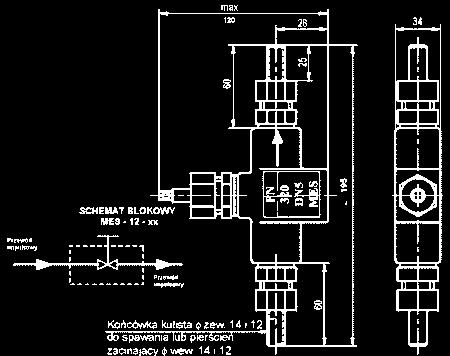

12 ZAWORY JEDNODROGOWE PROSTE MES-12 Wykres nr1. Zakres ciśnień roboczych w funkcji temperatury roboczej dla zaworów typu MES-12 RYSUNKI GABARYTOWE. Rys.1. Zawór jednodrogowy prosty MES-12-xx/0-0-x -korpus wyk. z odkuwki W I-11

13 ZAWORY JEDNODROGOWE PROSTE MES-12 SPOSÓB ZAMAWIANIA. Zawory można zamawiać bezpośrednio u producenta. W zamówieniu należy podać typ zaworu ustalony wg sposobu zamawiania określonego w tabeli. MES-12- Zawór jednodrogowy prosty DN5 PN320 Kod 1 Materiał korpusu zaworu 00/ 15HM wykonanie normalne, t max C 01/ 1H18N9T wyk. kwasoodporne, t max C Kod 2 Sposób połączenia z instalacją Końcówki kuliste ø 14 do spawania Końcówki kuliste ø 12 do spawania Końcówki z pierścieniem zacinającym do rurki ø Końcówki z pierścieniem zacinającym do rurki ø 12 (PN160) Końcówki płaskie ø 14 do spawania Końcówki płaskie ø 12 do spawania MES-12-00/ Przykład oznaczenia zaworu I-12

14 ZAWORY ZBLOKOWANE MES-14 Zawory zblokowane pięciodrogowe typu MES-14 stosowane są w układach pomiarowych i regulacyjnych systemów automatyki przemysłowej. Służą do włączania przetworników ciśnienia, różnicy ciśnienia i przepływu do pracy w układach pomiarowych. Umożliwiają sprawdzanie zera i zakresu w przetwornikach oraz odpowietrzanie i przedmuchiwanie przewodów impulsowych instalacji. Zblocze składa się z zaworu trójdrogowego MES-10 i dwóch zewnętrznych zaworów przedmuchowych MES-17. Produkowane jest w trzech wersjach temperaturowych dla zaworów przedmuchowych: C, C i C oraz jako wykonanie specjalne - z podwójnymi zaworami przedmuchowymi. Uniwersalna budowa zaworów umożliwia ich bezpośredni montaż do przetworników szerokiej gamy producentów krajowych i zagranicznych (np. Aplisens, Emerson, Hartmann Braun i in.). Końcówki impulsowe zaworów przystosowane są do spawania rurek o średnicy ø12, ø14 lub do połączeń rozłącznych z pierścieniem zacinającym do rurek o średnicach ø12, ø14. Zawory wyposażone są w klucze nastawcze oraz (opcjonalnie) w kpl. śrub mocujących przetwornik 7/16-20UNF lub in. wg zamówienia Schemat funkcjonalny. Przewody impulsowe Przyrząd pomiarowy Przewody spustowe do przedmuchiwania I-13

15 ZAWORY ZBLOKOWANE MES-14 DANE TECHNICZNE. Typ zaworu MES-14-00/...1 MES-14-00/...2 MES-14-02/ 3 Średnica nominalna [mm] DN5, DN8 DN5, DN8 DN5, DN8 Ciśnienie nominalne 32 MPa 32 MPa 32 MPa Ciśnienie próbne 45 MPa 45 MPa 45 MPa Najwyższa temperatura robocza C C C Materiał korpusu zaworu stal 15HM stal 15HM stal 13HMF (13CrMo4-5) (13CrMo4-5) (14MoV6-3) Materiał uszczelnień zaworu grafit grafit grafit Wykonanie: normalne normalne normalne Wartości dopuszczalnych ciśnień roboczych w funkcji temperatury wg wykresu nr1 wg wykresu nr1 wg wykresu nr1 roboczej zgodnie z PN-89/H Masa zaworu 7 kg 8 kg 8 kg Wykres nr1. Zakres ciśnień roboczych w funkcji temperatury roboczej dla zaworów typu MES-14 S S I-14

16 ZAWORY ZBLOKOWANE MES-14 RYSUNKI GABARYTOWE. Rys.1. Zawór zblokowany MES-14-00/1-x-x-1 do bezpośredniego połączenia z przetwornikiem. Rys.2. Zawór zblokowany MES-14-00/2-x-x-1 do połączenia z przetwornikiem za pomocą rurek impulsowych. Uwaga: Wyk. specjalne w/w zaworów z podwójnymi zaworami przedmuchowymi prosimy zaznaczyć w zamówieniu. I 15

17 ZAWORY ZBLOKOWANE MES-14 Rys.3. Zawór zblokowany MES-14-00/1-x-x-2 i MES-14-02/1-x-x-3 do bezpośredniego połączenia z przetwornikiem. I 16

18 ZAWORY ZBLOKOWANE MES-14 Rys.4. Zawór zblokowany MES-14-00/2-x-x-2 i MES-14-02/2-x-x-3 do połączenia z przetwornikiem za pomocą rurek impulsowych. I 17

19 ZAWORY ZBLOKOWANE MES-14 Uwaga: Rys.5. Zawór zblokowany MES-14-00/1-x-x-2-wyk. specjalne z podwójnymi zaworami przedmuchowymi do bezpośredniego połączenia z przetwornikiem. Wykonanie zaznaczyć w zamówieniu. I 18

20 ZAWORY ZBLOKOWANE MES-14 SPOSÓB ZAMAWIANIA. Zawory można zamawiać bezpośrednio u producenta. W zamówieniu należy podać typ zaworu ustalony wg sposobu zamawiania określonego w tabeli. MES-14- Zawór zblokowany pięciodrogowy Kod1 00/ 15HM (13CrMo4-5) 02/ 13HMF (14MoV6-3) Materiał korpusu zaworu Kod2 Zastosowanie i sposób połączenia z przyrządem do przetworników różnicy ciśnień mocowanie bezpośrednio na 1 zaworze 2 do montażu z przetwornikiem za pomocą rurek impulsowych Kod3 Rozstaw otworów impulsowych -1 L=54 mm -2 zgodnie z zamówieniem po uzgodnieniu z producentem Kod4 Sposób połączenia z instalacją -1 Końcówki kuliste ø 14 do spawania -2 Końcówki kuliste ø 12 do spawania -3 Końcówki z pierścieniami zacinającymi do rurki ø 14-4 Końcówki z pierścieniami zacinającymi do rurki ø 12-5 Końcówki płaskie ø 14 do spawania -6 Końcówki płaskie ø 12 do spawania Najwyższa temperatura stosowalności Kod5 zaworów przedmuchowych -1 max C -2 max C -3 max C MES-14-00/ Przykład oznaczenia zaworu Uwaga: Wykonanie specjalne z podwójnymi zaworami przedmuchowymi prosimy zaznaczyć w zamówieniu. I 19

21 ZAWORY MANOMETRYCZNE MES-15 MES-15.1 MES-15.2 MES-15.K MES-15 Zawory manometryczne typu MES-15, MES-15.1, MES-15.2 i MES-15.K stosowane są w układach pomiarowych i regulacyjnych systemów automatyki przemysłowej. Służą do włączania do pracy w układach pomiarowych przetworników ciśnienia, manometrów i innych przyrządów. Umożliwiają sprawdzanie zera i zakresu oraz odpowietrzanie i przedmuchiwanie przewodów impulsowych instalacji. Wyposażone są w dodatkowe przyłącze do podłączenia manometru kontrolnego(opcjonalnie) oraz odpowietrznik instalacji. Uniwersalna budowa zaworów umożliwia ich bezpośredni montaż do przetworników szerokiej gamy producentów krajowych i zagranicznych. Końcówki impulsowe zaworów przystosowane są do spawania rurek o średnicy ø12, ø14 lub do połączeń rozłącznych z pierścieniem zacinającym do rurek o średnicach ø12, ø14. Zawory wyposażone są w klucz nastawczy do szybkiej obsługi. Schematy funkcjonalne. Przyrząd pomiarowy Przewód impulsowy Przyrząd pomiarowy Końcówka kontrolna Przył. manom. G ½, MES-15 MES-15.K MES-15.2 MES-15.1 Przewód impulsowy Przewód impulsowy Przewód impulsowy I 20

22 ZAWORY MANOMETRYCZNE MES-15 MES-15.1 MES-15.2 MES-15.K DANE TECHNICZNE. Typ zaworu MES-15-00, MES MES MES-15.K-00 MES-15-01, MES MES MES-15.K-01 Średnica nominalna [mm] DN5 DN5 Ciśnienie nominalne 32 MPa 32 MPa Ciśnienie próbne 45 MPa 45 MPa Najwyższa temperatura robocza C C Materiał korpusu zaworu stal 15HM stal 1H18N9T (321) (13CrMo4-5) (X6CrNiTi18-10) Materiał uszczelnień zaworu grafit grafit Wykonanie: normalne kwasoodporne Wartości dopuszczalnych ciśnień roboczych w funkcji temperatury roboczej zgodnie z PN-89/H wg wykresu nr1 wg wykresu nr1 Masa zaworu: MES-15-00, MES-15.K-00 MES MES ,8 kg 1,7 kg 1,8 kg 1,8 kg 1,7 kg 1,8 kg Wykres nr1. Zakres ciśnień roboczych w funkcji temperatury roboczej dla zaworów typu MES I 21

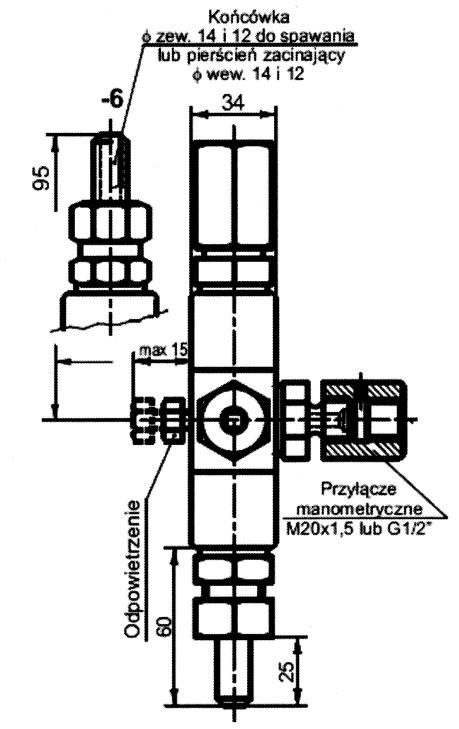

23 ZAWORY MANOMETRYCZNE MES-15 MES-15.1 MES-15.2 MES-15.K RYSUNKI GABARYTOWE. Rys.1. Zawór MES-15-xx/x-0-x Rys.2. Zawór MES-15.2-xx/x-0-x-x z króćcem kontrolnym z przyłączem manometrycznym i odpowietrznikiem instalacji. i odpowietrznikiem instalacji. Rys.3. Zawór manometryczny kątowy MES-15.K-xx/x-0-x - z króćcem kontrolnym i odpowietrznikiem instalacji. Rys.4. Zawór manometryczny MES-15.1-xx/x-0-x bez króćca kontrolnego, z odpowietrznikiem instalacji. I 22

24 ZAWORY MANOMETRYCZNE MES-15 MES-15.1 MES-15.2 MES-15.K SPOSÓB ZAMAWIANIA. Zawory można zamawiać bezpośrednio u producenta. W zamówieniu należy podać typ zaworu ustalony wg sposobu zamawiania określonego w tabeli. MES-15- Zawór manometryczny z króćcem kontrolnym i odpowietrznikiem instalacji MES MES MES-15.K- Zawór manometryczny bez króćca kontrolnego, z odpowietrznikiem instalacji Zawór manometryczny z bocznym przyłączem manometrycznym M20x1,5 lub G ½ i z odpowietrznikiem instalacji Zawór manometryczny kątowy, z króćcem kontrolnym i odpowietrznikiem instalacji Kod 1 Materiał korpusu zaworu 00/ 15HM wykonanie normalne 01/ 1H18N9T wykonanie kwasoodporne Kod 2 Zastosowanie i sposób połączenia z przyrządem 3- do przetworników ciśnienia i manometrów z końcówką przyłączeniową M20x1,5 4- j.w. z końcówką przyłączeniową G ½ 6- do dwustronnego instalowania rurek impuls. za pomocą końcówek do spawania lub pierścieni zacinających Kod 3 Sposób połączenia z instalacją 0-1 Końcówki kuliste ø 14 do spawania 0-2 Końcówki kuliste ø 12 do spawania 0-3 Końcówki z pierścieniami zacinającymi do rurki ø Końcówki z pierścieniami zacinającymi do rurki ø Końcówki płaskie ø 14 do spawania 0-6 Końcówki płaskie ø 12 do spawania MES-15-01/ Przykład oznaczenia zaworu I 23

25 ZAWORY MANOMETRYCZNE MES-18 MES-19 MES-20 MES-18 MES-19 MES-20 Zawory manometryczne typu MES-18, MES-19 i MES-20 stosowane są w układach pomiarowych i regulacyjnych systemów automatyki przemysłowej. Służą do włączania do pracy w układach pomiarowych przetworników ciśnienia, manometrów i innych przyrządów. Umożliwiają sprawdzanie zera i zakresu oraz odpowietrzanie i przedmuchiwanie przewodów impulsowych instalacji. Wyposażone są w dodatkowe przyłącze do podłączenia manometru kontrolnego(opcjonalnie) oraz odpowietrznik instalacji. Uniwersalna budowa zaworów umożliwia ich bezpośredni montaż do przetworników szerokiej gamy producentów krajowych i zagranicznych. Końcówki impulsowe zaworów przystosowane są do spawania rurek o średnicy ø12, ø14 lub do połączeń rozłącznych z pierścieniem zacinającym do rurek o średnicach ø12, ø14. Zawory wyposażone są w klucz nastawczy. Schematy funkcjonalne. i M20x1,5 MES-18 MES-19-m MES I 24

26 ZAWORY MANOMETRYCZNE MES-18 MES-19 MES-20 DANE TECHNICZNE. Typ zaworu Wykres nr1. MES MES MES MES MES MES Średnica nominalna [mm] DN5 DN5 Ciśnienie nominalne 32 MPa 32 MPa Ciśnienie próbne 45 MPa 45 MPa Najwyższa temperatura robocza C C Materiał korpusu zaworu stal 15HM stal 1H18N9T (321) (13CrMo4-5) (X6CrNiTi18-10) Materiał uszczelnień zaworu grafit grafit Wykonanie: normalne kwasoodporne Wartości dopuszczalnych ciśnień roboczych w funkcji temperatury roboczej zgodnie z PN-89/H wg wykresu nr1 wg wykresu nr1 Masa zaworu: MES MES MES ,8 kg 2,5 kg 1,6 kg 1,8 kg 2,5 kg 1,6 kg Zakres ciśnień roboczych w funkcji temperatury roboczej dla zaworów typu MES-18, MES-19, MES-20 I 25

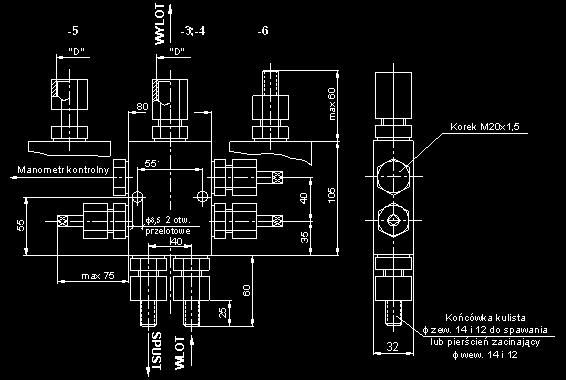

27 ZAWORY MANOMETRYCZNE MES-18 MES-19 MES-20 RYSUNKI GABARYTOWE. Rys.1. Zawór manometryczny dwudławicowy MES-18-xx/x-0-x z króćcem kontrolnym i odpowietrznikiem instalacji. Rys.2. Zawór manometryczny trójdrogowy MES-19-xx/x-0-x z króćcem kontrolnym i końcówką spustową. I 26

28 ZAWORY MANOMETRYCZNE MES-18 MES-19 MES-20 Rys.3. Zawór manometryczny dwudrogowy MES-20-xx/x-0-x z końcówką spustową. SPOSÓB ZAMAWIANIA. Zawory można zamawiać bezpośrednio u producenta. W zamówieniu należy podać typ zaworu ustalony wg sposobu zamawiania określonego w tabeli. Zawór manometryczny dwudławicowy z króćcem kontrolnym i odpowietrznikiem instalacji MES-18- Zawór manometryczny trójdrogowy z króćcem kontrolnym i przewodem MES-19- spustowym MES-20- Zawór manometryczny dwudrogowy z przewodem spustowym Kod 1 Materiał korpusu zaworu 00/ 15HM wykonanie normalne 01/ 1H18N9T wykonanie kwasoodporne Kod 2 Zastosowanie i sposób połączenia z przyrządem 3- do przetworników ciśnienia i manometrów z końcówką przyłączeniową M20x1,5 4- j.w. z końcówką przyłączeniową G ½ 6- do dwustronnego instalowania rurek impuls. za pomocą końcówek do spawania lub pierścieni zacinających Kod 3 Sposób połączenia z instalacją 0-1 Końcówki kuliste ø 14 do spawania 0-2 Końcówki kuliste ø 12 do spawania 0-3 Końcówki z pierścieniami zacinającymi do rurki ø Końcówki z pierścieniami zacinającymi do rurki ø Końcówki płaskie ø 14 do spawania 0-6 Końcówki płaskie ø 12 do spawania MES-19-01/ Przykład oznaczenia zaworu I 27

29 ZAWORY JEDNODROGOWE ODCINAJĄCE MES-17 Zawory jednodrogowe odcinające typu MES-17 stosowane są w układach pomiarowych i regulacyjnych systemów automatyki przemysłowej. Służą jako zawory odcinające o wysokich parametrach ciśnienia i temperatury - do przyłączania i odłączania odcinków instalacji pomiarowych oraz manometrów, przetworników pomiarowych ciśnienia, różnicy ciśnień w układach pomiarowych przepływu i innych przyrządów. Zawór umożliwia podłączenie do instalacji poprzez końcówki bezpośrednio spawane do rurek impulsowych o średnicach ø24, ø21,3; ø16 lub ø14 mm. Zawór jest wyposażony w klucz nastawczy umożliwiający szybką obsługę zaworu. Schemat funkcjonalny. Przewód impulsowy Przewód impulsowy DANE TECHNICZNE. Typ zaworu MES MES Średnica nominalna [mm] DN8 DN8 Ciśnienie nominalne 42 MPa 50 MPa Ciśnienie próbne 56 MPa 70 MPa Najwyższa temperatura robocza C C Materiał korpusu zaworu stal 15HM stal 13HMF (13CrMo4-5) (14MoV6-3) Materiał uszczelnień zaworu grafit grafit Wykonanie: normalne normalne Wartości dopuszczalnych ciśnień roboczych w funkcji temperatury roboczej wg wykresu nr1a wg wykresu nr1b zgodnie z PN-89/H Masa zaworu 2,5 kg 2,5 kg I-28

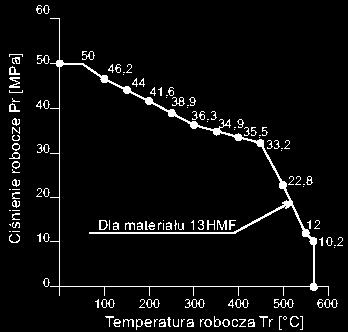

30 ZAWORY JEDNODROGOWE ODCINAJĄCE MES-17 Wykres nr1. Zakres ciśnień roboczych w funkcji temperatury roboczej dla zaworów typu: a) MES b) MES RYSUNKI GABARYTOWE. Rys.1. Zawór jednodrogowy odcinający MES-17-xx/0-0-x. I - 29

31 ZAWORY JEDNODROGOWE ODCINAJĄCE MES-17 SPOSÓB ZAMAWIANIA. Zawory można zamawiać bezpośrednio u producenta. W zamówieniu należy podać typ zaworu ustalony wg sposobu zamawiania określonego w tabeli. MES-17- Zawór jednodrogowy odcinający Kod 1 Materiał korpusu zaworu 00/ 15HM (13CrMo4-5) 02/ 13HMF (14MoV6-3) Kod 2 Sposób połączenia z instalacją Końcówki ø 14 do spawania Końcówki ø 24 do spawania Końcówki ø 21,3 do spawania Końcówki do spawania: wlot ø 24, wylot ø Końcówki do spawania: wlot ø 21,3, wylot ø Końcówki do spawania: wlot ø 16x3,1, wylot ø 14x Końcówki do spawania: wlot ø 16x2,6, wylot ø14x2, Końcówki do spawania: wlot ø 24, wylot ø 16 MES / Przykład oznaczania zaworu I - 30
