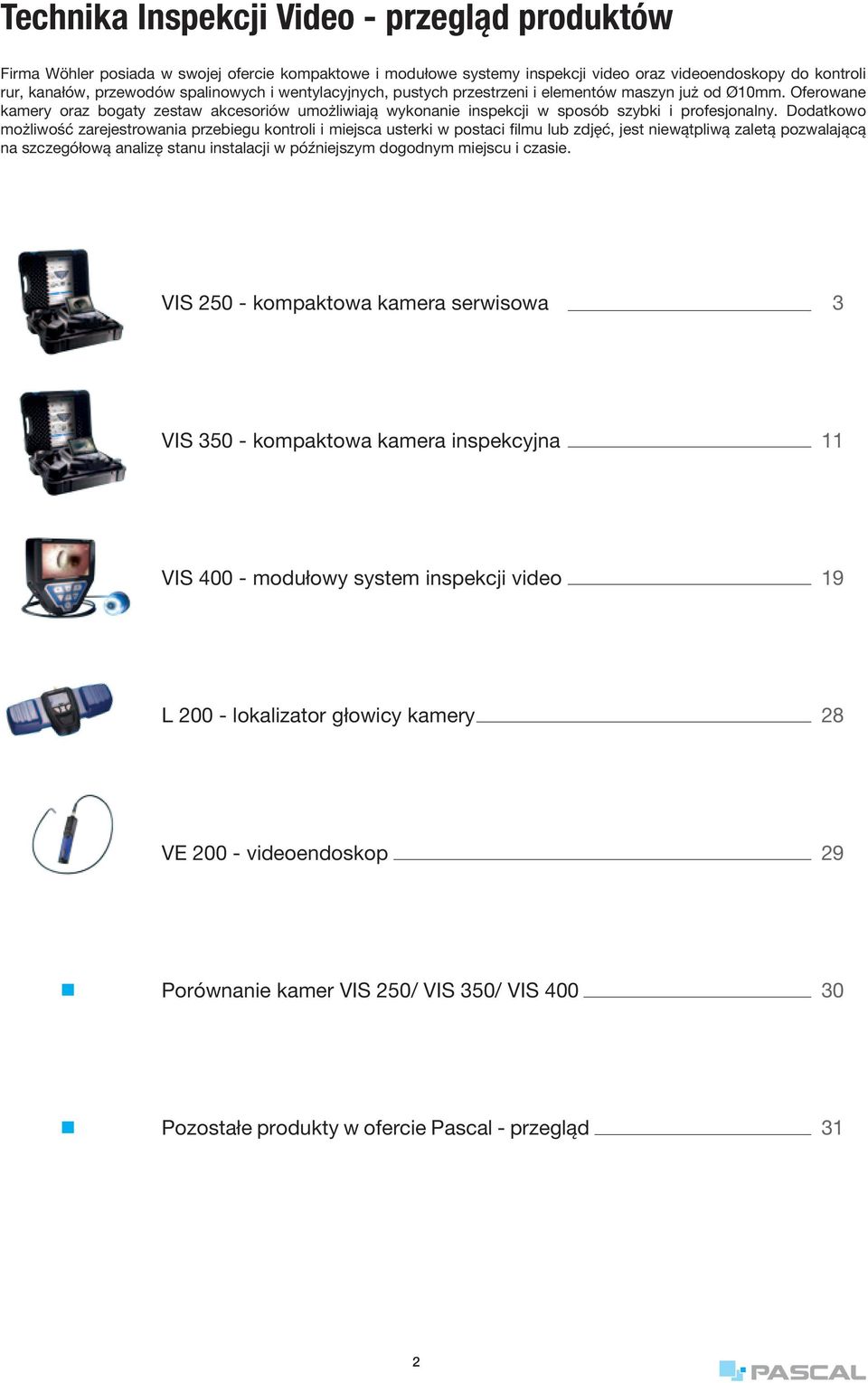

2 Technika Inspekcji Video - przegląd produktów Firma Wöhler posiada w swojej ofercie kompaktowe i modułowe systemy inspekcji video oraz videoendoskopy do kontroli rur, kanałów, przewodów spalinowych i wentylacyjnych, pustych przestrzeni i elementów maszyn już od Ø10mm. Oferowane kamery oraz bogaty zestaw akcesoriów umożliwiają wykonanie inspekcji w sposób szybki i profesjonalny. Dodatkowo możliwość zarejestrowania przebiegu kontroli i miejsca usterki w postaci filmu lub zdjęć, jest niewątpliwą zaletą pozwalającą na szczegółową analizę stanu instalacji w późniejszym dogodnym miejscu i czasie. VIS kompaktowa kamera serwisowa 3 VIS kompaktowa kamera inspekcyjna 11 VIS modułowy system inspekcji video 19 L lokalizator głowicy kamery 28 VE videoendoskop 29 Porównanie kamer VIS 250/ VIS 350/ VIS Pozostałe produkty w ofercie Pascal - przegląd 31 2

3 KOLOROWA MINIGŁOWICA Wöhler VIS 250 Doskonały wgląd w wąskie kanały KOLOROWA MINIGŁOWICA Kompaktowa kamera do inspekcji rur od Ø 40 mm Kamera inspekcyjna Wöhler VIS 250 jest niezastąpiona w szybkiej inspekcji rur i pionów od Ø 40mm. Kompaktowa, wytrzymała walizka zawiera cały system kamery i pozwala na pełną mobilność dzięki zasilaniu akumulatorowemu. Kolorowa minigłowica Ø 26mm z doświetleniem w postaci 12 białych diod LED posiada szeroki kąt widzenia 115 umożliwiający wgląd w rury i szachty, koncentryczne systemy odprowadzenia spalin, przykanaliki, maszyny itp. Wodoszczelność minigłowicy do 3 bar pozwala na inspekcję w rurach kanalizacyjnych, rurociągach grzewczych, kotłach, zbiornikach itp. Nadajnik sygnału zainstalowany w głowicy kamery umożliwia precyzyjne ustalenie miejsca, w którym ona się znajduje za pomocą lokalizatora L200. Dodatkowo kamera na ekranie monitora wskazuje stopień nachylenia głowicy w przewodzie oraz kierunek przesuwu (w górę lub w dół przewodu). Zintegrowany system zapisu video na karcie SD umożliwia dokumentację miejsca inspekcji, odtwarzanie i kasowanie nagranych filmów czy zdjęć na monitorze kamery oraz łatwe przeniesienie nagrań do komputera. 3 Wöhler VIS 250

4 Inspekcja video, orientacja i lokalizacja głowicy kamery w kanale idealna do rur i kanałów kanalizacyjnych od Ø 40mm wodoodporna do 3 bar minigłowica Ø 26mm pokonuje z łatwością łuki o kącie do 87 wskazuje na monitorze położenie mini głowicy (orientacja) posiada zintegrowany nadajnik sygnału do współpracy z lokalizatorem L200 oferuje mobilność do 4 godzin - miejsce na 2 akumulatory giętki drążek z włókna szklanego o dł. 20 lub 30m KOMPAKTOWA I WYTRZYMAŁA OBUDOWA CRYSTAL CLEAR SCREEN KOLOROWA MINIGŁOWICA DN NAGRANIA VIDEO ZDJĘCIA NADAJNIK SYGNAŁU WYDAJNE AKUMULATORY MOBILNOŚĆ DO 4h Nieograniczona funkcjonalność Dokumentacja Optymalne doświetlenie Moduł zapisu video (Wöhler VIS 250) umożliwia nagrywanie filmów i robienie zdjęć oraz ich odtwarzanie na ekranie monitora kamery. Przesył na PC odbywa się za pomocą złącza USB lub karty SD. Dzięki optymalnemu doświetleniu nawet w całkowitej ciemności kamera pokazuje ostre obrazy z badanego przewodu. Wyjmowany monitor Zintegrowany nadajnik sygnału Szerokokątny monitor TFT z systemem Crystal Clear Screen oferuje doskonałej jakości obraz. Monitor można ustawić pod kątem lub całkowicie wyjąć z walizki (długość kabla 2m). Głowica kamery Wöhler VIS 200/VIS 250 posiada nadajnik sygnału, dzięki czemu w łatwy sposób za pomocą lokalizatora Wöhler L200 można ustalić jej położenie. Wöhler VIS 250 4

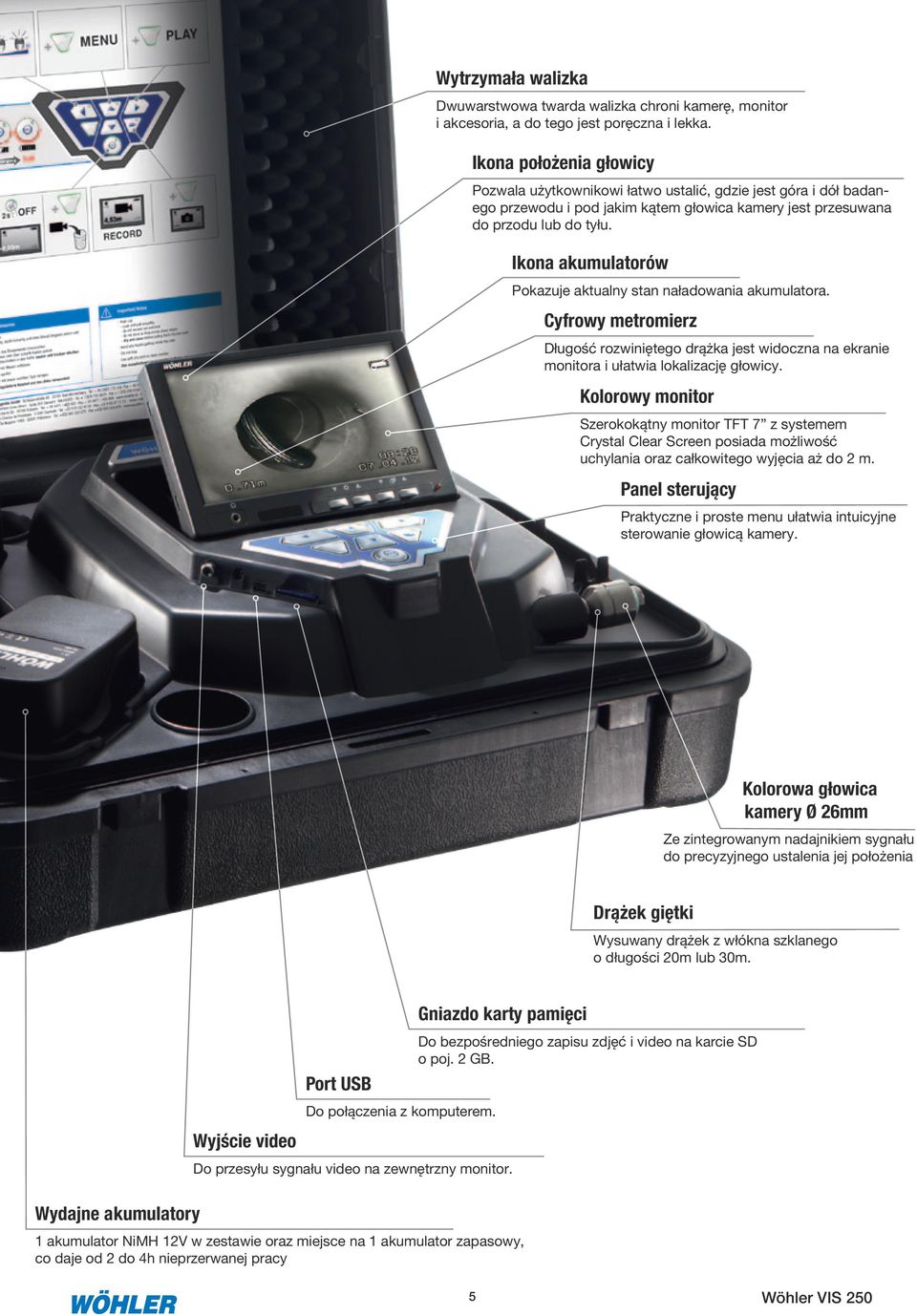

5 Wytrzymała walizka Dwuwarstwowa twarda walizka chroni kamerę, monitor i akcesoria, a do tego jest poręczna i lekka. Ikona położenia głowicy Pozwala użytkownikowi łatwo ustalić, gdzie jest góra i dół badanego przewodu i pod jakim kątem głowica kamery jest przesuwana do przodu lub do tyłu. Ikona akumulatorów Pokazuje aktualny stan naładowania akumulatora. Cyfrowy metromierz Długość rozwiniętego drążka jest widoczna na ekranie monitora i ułatwia lokalizację głowicy. Kolorowy monitor Szerokokątny monitor TFT 7 z systemem Crystal Clear Screen posiada możliwość uchylania oraz całkowitego wyjęcia aż do 2 m. Panel sterujący Praktyczne i proste menu ułatwia intuicyjne sterowanie głowicą kamery. Kolorowa głowica kamery Ø 26mm Ze zintegrowanym nadajnikiem sygnału do precyzyjnego ustalenia jej położenia Drążek giętki Wysuwany drążek z włókna szklanego o długości 20m lub 30m. Wydajne akumulatory Wyjście video Port USB Do połączenia z komputerem. Gniazdo karty pamięci Do przesyłu sygnału video na zewnętrzny monitor. 1 akumulator NiMH 12V w zestawie oraz miejsce na 1 akumulator zapasowy, co daje od 2 do 4h nieprzerwanej pracy Do bezpośredniego zapisu zdjęć i video na karcie SD o poj. 2 GB. 5 Wöhler VIS 250

6 Szeroki zakres zastosowań Wodoszczelna do 3 bar kolorowa minigłowica kamery o średnicy jedynie 26mm bez problemu radzi sobie z łukami o kącie 87 o w rurach od Ø40 mm. Oprócz cyfrowego pomiaru długości wyciągniętego drążka na ekranie wyświetla się położenie głowicy w kanale. Lokalizacja miejsca, w którym znajduje się głowica, możliwa jest za pomocą lokalizatora L200. W wielu branżach, m.in. w analizie miejsca usterki urządzenia grzewczego, serwisowa poręczna kamera jest niezbędnym narzędziem. System inspekcji video firmy Wöhler jest kompaktowy i mieści się w wytrzymałej, łatwej do transportu walizce. Wöhler VIS 250 6

7 NAWIGACJA PRODUKTOWA Cecha Kanały wentylacyjne, systemy spalinowe oraz rury kanalizacyjne Wöhler VIS 200 Wöhler VIS 250 Kolorowa minigłowica kamery Ø 26mm Elektroniczny metromierz Nagrywanie video Menu Ustawienia video Nadajnik sygnału DANE TECHNICZNE Monitor Wymiary obudowy Monitor TFT Wyjście Video-Out Ciężar Zasilanie Czas pracy x 114 x 32 mm 7 / format 16:9 Sygnał FBAS 400 g miejsce na 2 akumulatory każdy 12V lub przez sieć max 2 x akumulator 120min = 4 h (stan widoczny na ekranie) Minigłowica kamery Ø 26 mm Typ przetwornika... 1/3 color CMOS Pixel x 576 (PAL), 656 x 492 (NTSC) Światłoczułość... 0,5 Lux Objektyw... f = 2,3 mm, F = 2,5 Kąt widzenia O Źródło światła białych diod LED Stopień ochrony... wodoszczelna wg IP 68 Wymiary... Ø 26 mm x 38 mm Temperatura pracy... 0 O C O C, RH max 95 % Temperatura przechowywania.. 20 O C 50 O C, RH max 95 % Orientacja położenia głowicy w rurze Drążek giętki kamery Długość m lub 30 m Średnica... 6,0 mm WSZECHSTRONNE ZASTOSOWANIE Analiza miejsca usterki i kontrola: rur kanalizacyjnych od Ø 40 mm kanałów wentylacyjnych od Ø 40 mm wolnych przestrzeni, np. instalacji sanitarnych / podtynkowych rur spalinowych do Ø 125mm Pomiar długości Wöhler VIS 200/ elektroniczny metromierz, odczyt na ekranie Walizka dwuwarstwowa Wymiary x 43 x 17 cm (dł x szer x wys) Ciężar... 7 kg Nagrywanie (Wöhler VIS 250) Karta pamięci:... karta 2GB (czas nagrania 2,5 h) Rozdzielczość nagrania x 480 (VGA)/max 30 fps Format pliku... ASF (MPEG4) Interfejs... Port mini USB Locator - nadajnik Częstotliwość sygnału... 8,9 khz Locator - odbiornik Wskazanie... graficzna wizualizacja położenia nadajnika Impedancja wyjściowa Słuchawki... Typ 32 Ohm Zasilanie... akumulator Li-Ion 3,7 V Temperatura pracy... 0 O C 40 O C Temperatura przechowywania O C O C Ciężar g Wymiary x 7 cm (dł x szer x wys) LOCATOR L200 / LOKALIZACJA GŁOWICY (opcjonalnie) zintegrowany nadajnik w głowicy kamery umożliwia dokładną lokalizację głowicy w rurze ustalenie miejsca usterki z dużą dokładnością ułatwia precyzyjne jej usunięcie drążek teleskopowy zwiększa komfort pracy podczas lokalizacji na podłodze lub na suficie uchwyt na kredę pozwala na natychmiastowe oznaczenie znalezionego miejsca 7 Wöhler VIS 250

8 Kamera serwisowa Wöhler VIS 200 CRYSTAL CLEAR SCREEN KOLOROWA MINIGŁOWICA DN NADAJNIK SYGNAŁU WYDAJNE AKUMULATORY MOBILNOŚĆ DO 4h Kolorowa głowica kamery Ø 26mm może zostać zlokalizowana za pomocą lokatora Wöhler L więcej informacji na stronie 28 Kamera serwisowa Wöhler VIS m do wizualnej inspekcji rur kanalizacyjnych, przewodów spalinowych i kanałów wentylacyjnych od Ø 40 do 150 mm kamera serwisowa Wöhler VIS 200 kolorowa głowica kamery Ø 26mm V2 monitor TFT 7 z 2m przewodem (rozłączny) 20m drążek z włókna szklanego Ø 6mm cyfrowy metromierz 1 mata antypoślizgowa 1 akumulator i ładowarka â Akcesoria na str. 10 Nr zam Kamera serwisowa Wöhler VIS m do wizualnej inspekcji rur kanalizacyjnych, przewodów spalinowych i kanałów wentylacyjnych od Ø 40 do 150 mm kamera serwisowa Wöhler VIS 200 kolorowa głowica kamery Ø 26mm V2 monitor TFT 7 z 2m przewodem (rozłączny) 30m drążek z włókna szklanego Ø 6mm cyfrowy metromierz 1 mata antypoślizgowa 1 akumulator i ładowarka â Akcesoria na str. 10 Nr zam Kamera serwisowa Wöhler VIS m, z lokatorem Wöhler L 200 do wizualnej inspekcji rur kanalizacyjnych, przewodów spalinowych i kanałów wentylacyjnych od Ø 40 do 150 mm kamera serwisowa Wöhler VIS 200 lokator Wöhler L 200 kolorowa głowica kamery Ø 26mm V2 monitor TFT 7 z 2m przewodem (rozłączny) 30m drążek z włókna szklanego Ø 6mm cyfrowy metromierz 1 mata antypoślizgowa 1 akumulator i ładowarka â Akcesoria na str. 10 Nr zam

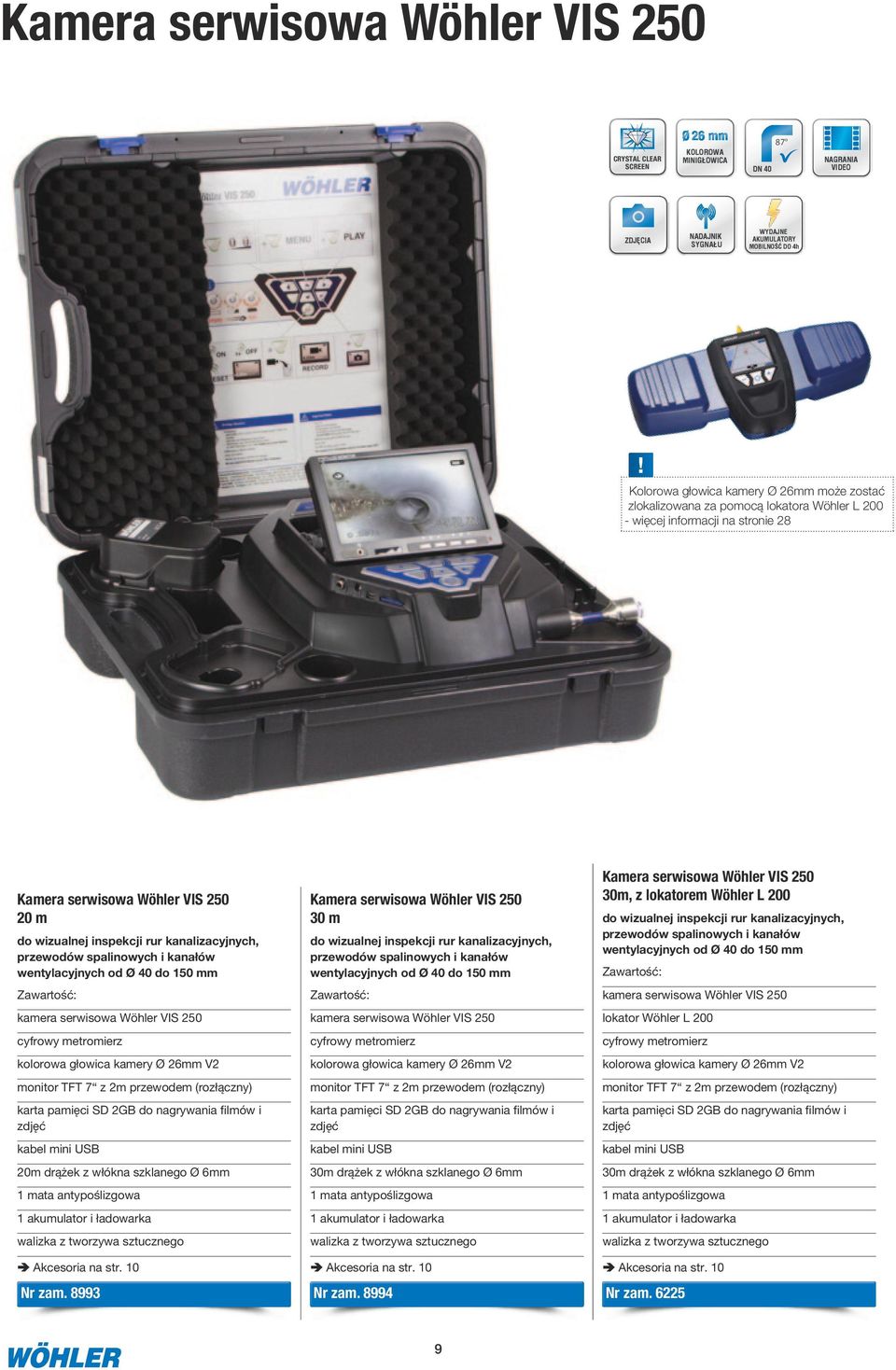

9 Kamera serwisowa Wöhler VIS 250 CRYSTAL CLEAR SCREEN KOLOROWA MINIGŁOWICA DN NAGRANIA VIDEO ZDJĘCIA NADAJNIK SYGNAŁU WYDAJNE AKUMULATORY MOBILNOŚĆ DO 4h Kolorowa głowica kamery Ø 26mm może zostać zlokalizowana za pomocą lokatora Wöhler L więcej informacji na stronie 28 Kamera serwisowa Wöhler VIS m do wizualnej inspekcji rur kanalizacyjnych, przewodów spalinowych i kanałów wentylacyjnych od Ø 40 do 150 mm kamera serwisowa Wöhler VIS 250 cyfrowy metromierz kolorowa głowica kamery Ø 26mm V2 monitor TFT 7 z 2m przewodem (rozłączny) karta pamięci SD 2GB do nagrywania filmów i zdjęć kabel mini USB 20m drążek z włókna szklanego Ø 6mm 1 mata antypoślizgowa 1 akumulator i ładowarka â Akcesoria na str. 10 Nr zam Kamera serwisowa Wöhler VIS m do wizualnej inspekcji rur kanalizacyjnych, przewodów spalinowych i kanałów wentylacyjnych od Ø 40 do 150 mm kamera serwisowa Wöhler VIS 250 cyfrowy metromierz kolorowa głowica kamery Ø 26mm V2 monitor TFT 7 z 2m przewodem (rozłączny) karta pamięci SD 2GB do nagrywania filmów i zdjęć kabel mini USB 30m drążek z włókna szklanego Ø 6mm 1 mata antypoślizgowa 1 akumulator i ładowarka â Akcesoria na str. 10 Nr zam Kamera serwisowa Wöhler VIS m, z lokatorem Wöhler L 200 do wizualnej inspekcji rur kanalizacyjnych, przewodów spalinowych i kanałów wentylacyjnych od Ø 40 do 150 mm kamera serwisowa Wöhler VIS 250 lokator Wöhler L 200 cyfrowy metromierz kolorowa głowica kamery Ø 26mm V2 monitor TFT 7 z 2m przewodem (rozłączny) karta pamięci SD 2GB do nagrywania filmów i zdjęć kabel mini USB 30m drążek z włókna szklanego Ø 6mm 1 mata antypoślizgowa 1 akumulator i ładowarka â Akcesoria na str. 10 Nr zam

10 Akcesoria do kamer Wöhler VIS 200/ VIS 250 Lokator Nr zam. Wöhler Lokator L 200 Odbiornik sygnału Lokator L200 z kablem micro USB i ładowarką USB, słuchawkami, drążkiem teleskopowym i opakowaniem (12 szt.) żółtej kredy,całość w walizce z tworzywa sztucznego Akcesoria ochronno-prowadzące Nr zam. Zestaw ochronno-prowadzący 70 do minigłowicy Ø 26mm Służy do prowadzenia drążka kamery w rurach o średnicy od 70mm do 200mm. Zestaw składa się ze szczotki centrującej i osłony głowicy i obiektywu kamery Szczotka centrująca Ø 200mm do kamer Wöhler VIS Mocowana bezpośrednio na drążku kamery lub do głowicy kamery. Niezbędna przy kanałach powyżej Ø 300mm Szczotka centrująca Ø 200mm z zapięciem magnetycznym Mocowana bezpośrednio na drążku kamery lub do głowicy kamery. Niezbędna przy kanałach powyżej Ø 300mm Wymienne pióra do szczotki centrującej - do samodzielnej wymiany, 24 elementy=4 komplety 3858 Osłona głowicy i obiektywu do minigłowicy Ø 26mm Zwiększa elastyczność w pokonywaniu łuków, chroni minigłowicę i dodatkowo jej obiektyw przed zarysowaniem i pęknięciem, dodatkowo pozwala na określenie położenia soczewki względem badanego przewodu Osłona minigłowicy Ø 26mm Chroni głowicę przed zarysowaniami i zwiększa jej elastyczność umożliwiając łatwiejsze pokonywanie łuków Tuleja stabilizująca na drążek kamery Ø 30 mm x 27 mm Do drążków kamery o Ø 6, 6,5 i 7 mm, jak również do minigłowic Ø 26mm Prowadnica rolkowa do głowicy kamery oraz drążka kamery przeznaczona do prowadzenia głowicy kamery w odcinkach poziomych i pionowych, kominach, przewodach wentylacyjnych i rurowych. Wyposażona w rolki ułatwiające przesuwanie Ciężarek 740g ze stali szlachetnej - do dociążania drążka kamery przy opuszczaniu głowicy w przewodzie 3857 Pozostałe akcesoria Nr zam. Dodatkowe doświetlenie LED do głowic kamer VIS - do montażu niezbędny jest dodatkowo ciężarek 740g ze stali nierdzewnej 9377 Osłona przeciwsłoneczna do monitora VIS 2xx/3xx - montowana za pomocą dołączonych rzepów 6814 Ładowarka samochodowa do kamer Wöhler VIS 2xx/3xx - 18V 3169 Szybka ładowarka do kamer Wöhler VIS 2xx/3xx Zasilacz do kamer Wöhler VIS 2xx/3xx/4xx - 18V, 1,5A, V 3789 Akumulator zapasowy 12 V NiMH 2600mAh do kamer VIS 2xx/3xx - czas pracy ca 120 min, 12 miesięcy gwarancji 4715 Wöhler VIS

11 OBROTOWO UCHYLNA Wöhler VIS 350 I wszystko jasne OBROTOWO UCHYLNA GŁOWICA KAMERY GŁOWICA KAMERY Kompaktowa kamera do inspekcji od Ø 60mm, głowica obrotowo-uchylna Wöhler VIS 350 to znany od dawna i sprawdzony system inspekcji video rozbudowany o nowe funkcje. Kolorowa, wodoodporna głowica kamery Ø 40mm sprawia, że zdaje ona egzamin w wielu zastosowaniach zarówno mieszkalnych, przemysłowych jak i komercyjnych, w przewodach już od Ø 60mm. Obrotowy w zakresie 360 i uchylny w zakresie 180 obiektyw głowicy, z doświetleniem w postaci 12 białych diod LED, umożliwia dokładne zbadanie kanału, a w szczególności pęknięć, spawów czy uszczelek. Zintegrowany zapis video na karcie pamięci SD sprawia, że każdą inspekcję można udokumentować a samo miejsce usterki, dzięki sygnałowi radiowemu wysyłanemu przez głowicę kamery - szybko i sprawnie zlokalizować za pomocą lokalizatora L200. System wyposażono w nową funkcję HOME resetującą położenie głowicy do ustawienia obiektywu na wprost. Praktyczną funkcją jest także wskazanie na monitorze stopnia nachylenia głowicy kamery oraz kierunek przesuwu, w górę lub dół przewodu. 11 Wöhler VIS 350

12 Inspekcja video, orientacja i lokalizacja głowicy kamery w kanale, funkcja Home idealna do rur, kanałów kanalizacyjnych, szachtów i kominów od Ø 60mm obrotowo-uchylna wodoodporna głowica kamery Ø 40mm wskazuje na monitorze położenie głowicy (kąt i kierunek przesuwu) funkcja Home kieruje obiektyw na wprost dla łatwej orientacji posiada zintegrowany nadajnik sygnału do współpracy z lokalizatorem L200 oferuje mobilność do 4 godzin - wytrzymałe akumulatory z 12 mies. gwarancją giętki drążek z włókna szklanego o dł. 20 lub 30m KOMPAKTOWA I WYTRZYMAŁA OBUDOWA CRYSTAL CLEAR SCREEN OBROTOWO UCHYLNA GŁOWICA KAMERY POŁOŻENIE I KĄT NACHYLENIA GŁOWICY NAGRANIA VIDEO ZDJĘCIA NADAJNIK SYGNAŁU WYDAJNE AKUMULATORY MOBILNOŚĆ DO 4h Nieograniczona funkcjonalność Dokumentacja Optymalne doświetlenie, obrotowa głowica Moduł zapisu video (Wöhler VIS 350) umożliwia nagrywanie filmów i robienie zdjęć oraz ich odtwarzanie na ekranie monitora kamery. Przesył na PC odbywa się za pomocą złącza USB lub karty SD. Dzięki optymalnemu doświetleniu nawet w całkowitej ciemności kamera pokazuje ostre obrazy z badanego przewodu. Obrotowa w zakresie 360 o i uchylna w zakresie 180 o głowica pozwala na dokładną inspekcję wnętrza kanału. Funkcja HOME, orientacja głowicy Zintegrowany nadajnik sygnału Przycisk HOME (Wöhler VIS 350) kieruje obiektyw na wprost dla łatwej orientacji, a ikona położenia głowicy pozwala ustalić, gdzie jest góra i dół badan ego przewodu i pod jakim kątem głowica kamery jest przesuwana do przodu lub do tyłu. Głowica kamery Wöhler VIS 300/VIS 350 posiada nadajnik sygnału, dzięki czemu w łatwy sposób za pomocą lokalizatora Wöhler L200 można ustalić jej położenie. Wöhler VIS

13 Wytrzymała walizka Dwuwarstwowa twarda walizka chroni kamerę, monitor i akcesoria, a do tego jest poręczna i lekka. Ikona położenia głowicy Pozwala użytkownikowi łatwo ustalić, gdzie jest góra i dół badanego przewodu i pod jakim kątem głowica kamery jest przesuwana do przodu lub do tyłu. Ikona akumulatorów Pokazuje aktualny stan naładowania akumulatora. Cyfrowy metromierz Długość rozwiniętego drążka jest widoczna na ekranie monitora i ułatwia lokalizację głowicy. Kolorowy monitor Szerokokątny monitor TFT 7 z systemem Crystal Clear Screen posiada możliwość uchylania oraz całkowitego wyjęcia aż do 2 m. Panel sterujący Praktyczne i proste menu ułatwia intuicyjne sterowanie głowicą kamery. Wyjście video Port USB Do połączenia z komputerem. Gniazdo karty pamięci Do przesyłu sygnału video na zewnętrzny monitor. Drążek giętki Obrotowo-uchylna kolorowa głowica kamery Ø 40 mm Wysuwany drążek z włókna szklanego o długości 20m lub 30m. Obrotowa w zakresie 360 o i uchylna w zakresie 180 o z nadajnikiem sygnału. Do bezpośredniego zapisu zdjęć i video na karcie SD o poj. 2 GB. Wydajne akumulatory 1 lub 2 akumulatory NiMH 12V w zestawie, co daje od 2 do 4h nieprzerwanej pracy 13 Wöhler VIS 350

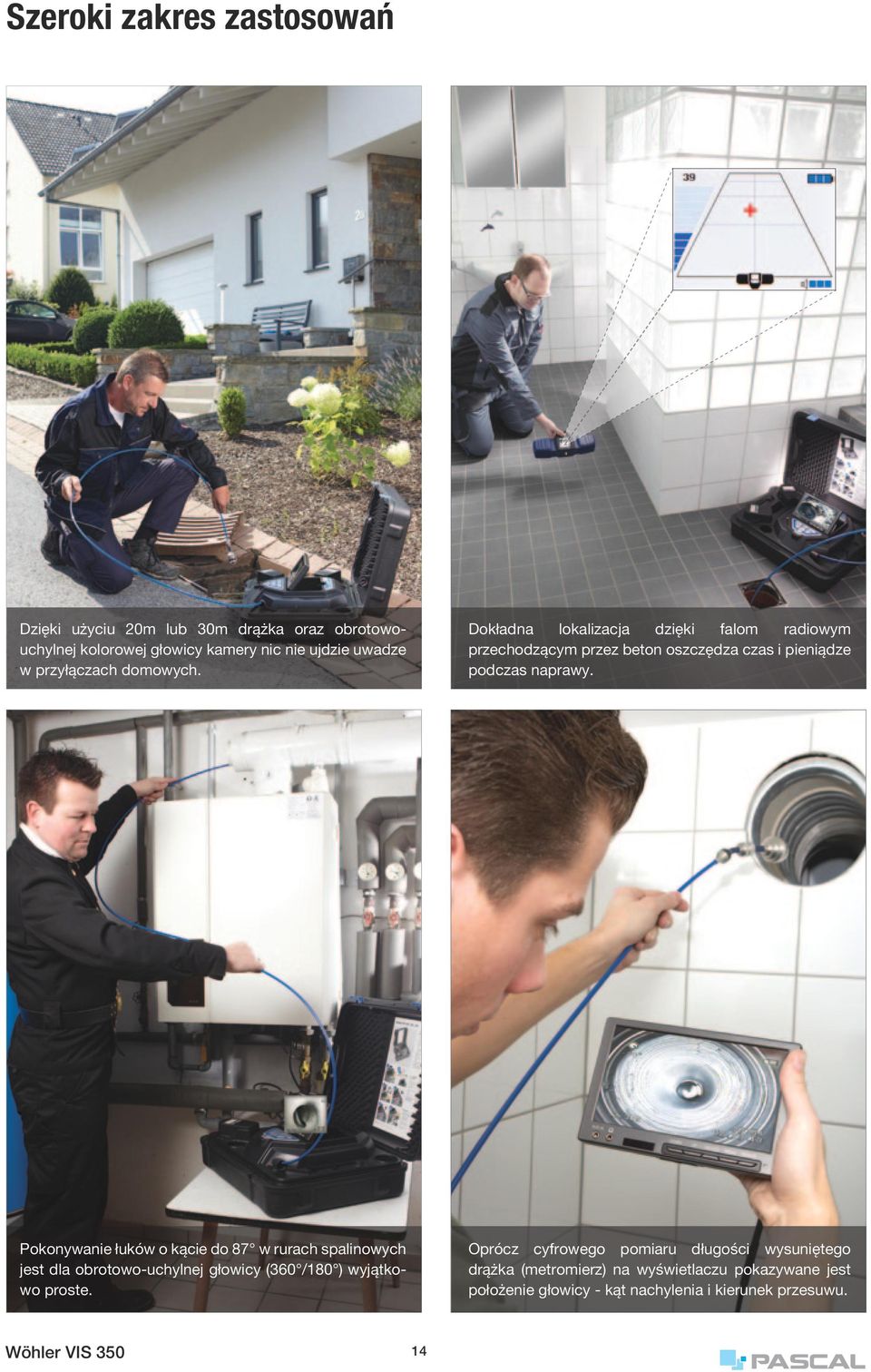

14 Szeroki zakres zastosowań Dzięki użyciu 20m lub 30m drążka oraz obrotowouchylnej kolorowej głowicy kamery nic nie ujdzie uwadze w przyłączach domowych. Dokładna lokalizacja dzięki falom radiowym przechodzącym przez beton oszczędza czas i pieniądze podczas naprawy. Pokonywanie łuków o kącie do 87 w rurach spalinowych jest dla obrotowo-uchylnej głowicy (360 /180 ) wyjątkowo proste. Oprócz cyfrowego pomiaru długości wysuniętego drążka (metromierz) na wyświetlaczu pokazywane jest położenie głowicy - kąt nachylenia i kierunek przesuwu. Wöhler VIS

15 NAWIGACJA PRODUKTOWA Cecha Kominy, kanały wentylacyjne, szachty, rury Wöhler VIS 300 Wöhler VIS 350 Wöhler VIS 350 z lokalizatorem Kolorowa obrotowo-uchylna głowica kamery Ø 40mm Elektroniczny metromierz Nagrywanie video, zdjęcia Menu Ustawienia video Nadajnik sygnału Wöhler Lokator L200 Orientacja położenia głowicy w rurze Funkcja Home WSZECHSTRONNE ZASTOSOWANIE Analiza miejsca usterki i kontrola: rur kanalizacyjnych od Ø 70 mm przyłączy domowych do Ø 200 mm rur spalinowych od Ø 60mm kanałów wentylacyjnych wolnych przestrzeni, sufitów podwieszanych, szachtów DANE TECHNICZNE Monitor Wymiary obudowy Monitor TFT Wyjście Video-Out Ciężar Zasilanie Czas pracy Obrotowo-uchylna kolorowa głowica kamery Ø 40 mm Typ przetwornika... 1/3 color CMOS Pixel x 576 (PAL), 656 x 492 (NTSC) Objektyw... f = 2,3 mm, F = 2,5 Kąt widzenia O Źródło światła białych diod LED Stopień ochrony... wodoszczelna wg IP 67 Wymiary... Ø 40 mm x 60 mm Temperatura pracy... 0 O C O C, RH max 95 % Temperatura przechowywania O C 50 O C, RH max 95 % Drążek giętki kamery Długość m lub 30 m Średnica... 6,5 mm Pomiar długości Sposób realizacji... elektroniczny metromierz, odczyt na ekranie Nagrywanie (Wöhler VIS 350) Karta pamięci:... karta 2GB (czas nagrania 2,5 h) Rozdzielczość nagrania x 480 (VGA)/max 30 fps Format pliku... ASF (MPEG4) Interfejs... Port mini USB Locator - nadajnik Częstotliwość sygnału... 8,9 khz 176 x 114 x 32 mm 7 / format 16:9 Sygnał FBAS 400 g miejsce na 2 akumulatory każdy 12V lub przez sieć max 2 x akumulator 120min = 4 h (stan widoczny na ekranie) Walizka dwuwarstwowa Wymiary x 43 x 17 cm (dł x szer x wys) Ciężar... 8,2 kg Locator - odbiornik Wskazanie... graficzna wizualizacja położenia nadajnika Impedancja wyjściowa... Słuchawki... Typ 32 Ohm Zasilanie... akumulator Li-Ion 3,7 V Temperatura pracy... 0 O C 40 O C Temperatura przechowywania O C O C Ciężar g Wymiary x 7 cm (dł x szer x wys) LOKATOR L 200 / LOKALIZACJA GŁOWICY (opcjonalnie) zintegrowany nadajnik w głowicy kamery umożliwia dokładną lokalizację głowicy w rurze ustalenie miejsca usterki z dużą dokładnością ułatwia precyzyjne jej usunięcie drążek teleskopowy zwiększa komfort pracy podczas lokalizacji na podłodze lub na suficie uchwyt na kredę pozwala na natychmiastowe oznaczenie znalezionego miejsca wytrzymałe akumulatory Li-Ion umożliwiają nieprzerwaną pracę 15 Wöhler VIS 350

16 Kamera inspekcyjna Wöhler VIS 300 CRYSTAL CLEAR SCREEN KOLOROWA MINIGŁOWICA NADAJNIK SYGNAŁU WYDAJNE AKUMULATORY MOBILNOŚĆ DO 4h Kolorowa głowica kamery Ø 40mm może zostać zlokalizowana za pomocą lokatora Wöhler L więcej informacji na stronie 28 Kamera inspekcyjna Wöhler VIS m do wizualnej inspekcji rur kanalizacyjnych, przewodów spalinowych i kanałów wentylacyjnych od Ø 60 do 200 mm kamera inspekcyjna Wöhler VIS 300 cyfrowy metromierz obrotowo-uchylna kolorowa głowica kamery Ø 40 mm V2 monitor TFT 7 z 2m przewodem (rozłączny) 20m drążek z włókna szklanego Ø 6,5mm 5 zapasowych kopułek z tworzywa 1 mata antypoślizgowa 1 akumulator i ładowarka â Akcesoria na str. 18 Nr zam Kamera inspekcyjna Wöhler VIS m do wizualnej inspekcji rur kanalizacyjnych, przewodów spalinowych i kanałów wentylacyjnych od Ø 60 do 200 mm kamera inspekcyjna Wöhler VIS 300 cyfrowy metromierz obrotowo-uchylna kolorowa głowica kamery Ø 40 mm V2 monitor TFT 7 z 2m przewodem (rozłączny) 30m drążek z włókna szklanego Ø 6,5mm 5 zapasowych kopułek z tworzywa 1 mata antypoślizgowa 1 akumulator i ładowarka â Akcesoria na str. 18 Nr zam Kamera inspekcyjna Wöhler VIS m do wizualnej inspekcji rur kanalizacyjnych, przewodów spalinowych i kanałów wentylacyjnych od Ø 60 do 200 mm kamera inspekcyjna Wöhler VIS 350 cyfrowy metromierz obrotowo-uchylna kolorowa głowica kamery Ø 40 mm V2 monitor TFT 7 z 2m przewodem (rozłączny) karta pamięci SD 2GB do nagrywania filmów i zdjęć kabel mini USB 20m drążek z włókna szklanego Ø 6,5mm 5 zapasowych kopułek z tworzywa 1 mata antypoślizgowa 2 akumulatory i ładowarka â Akcesoria na str. 18 Nr zam

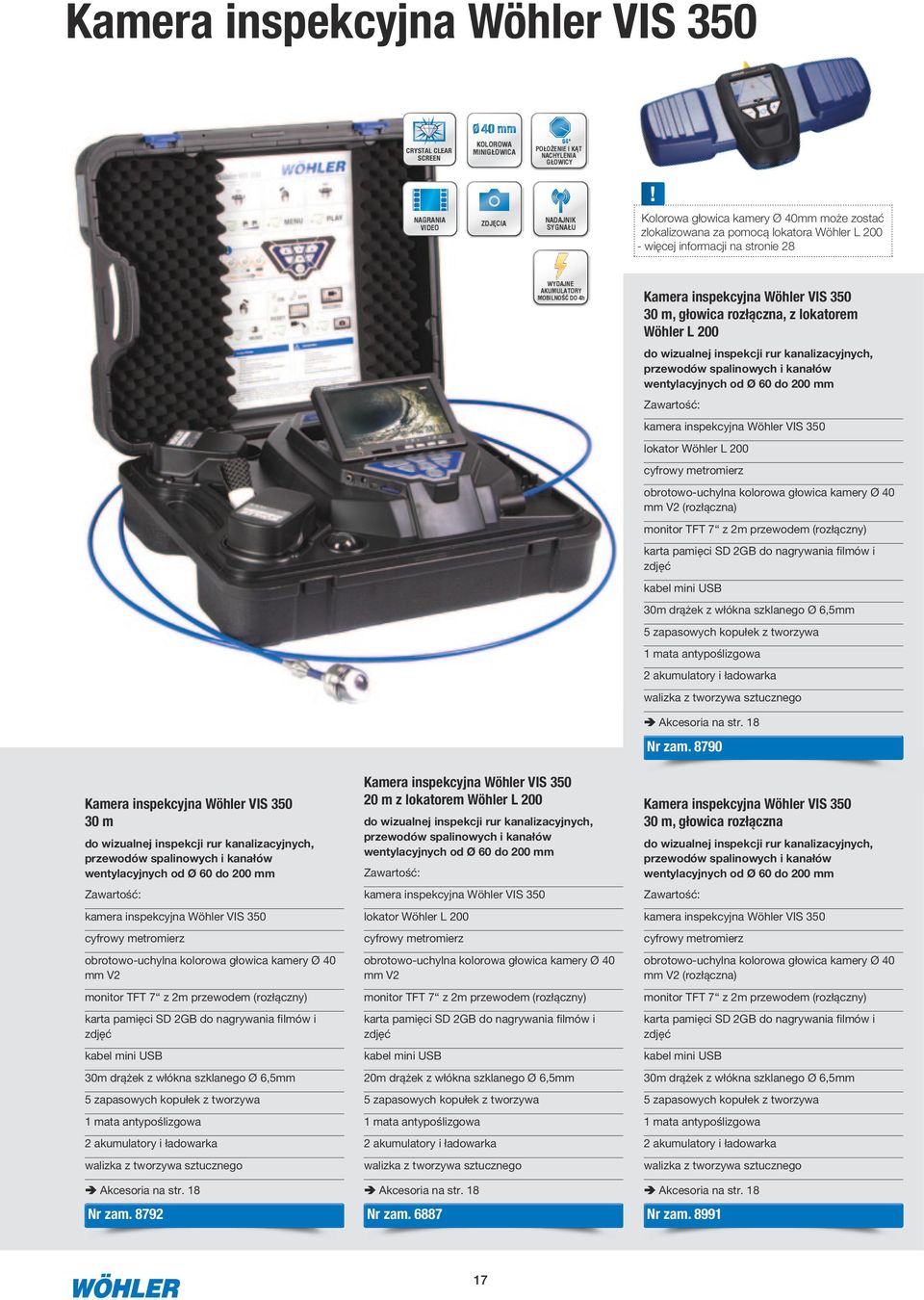

17 Kamera inspekcyjna Wöhler VIS 350 KOLOROWA CRYSTAL MINIGŁOWICA CLEAR SCREEN KOLOROWA MINIGŁOWICA POŁOŻENIE I KĄT NACHYLENIA GŁOWICY NAGRANIA VIDEO ZDJĘCIA NADAJNIK SYGNAŁU Kolorowa głowica kamery Ø 40mm może zostać zlokalizowana za pomocą lokatora Wöhler L więcej informacji na stronie 28 WYDAJNE AKUMULATORY MOBILNOŚĆ DO 4h Kamera inspekcyjna Wöhler VIS m, głowica rozłączna, z lokatorem Wöhler L 200 do wizualnej inspekcji rur kanalizacyjnych, przewodów spalinowych i kanałów wentylacyjnych od Ø 60 do 200 mm kamera inspekcyjna Wöhler VIS 350 lokator Wöhler L 200 cyfrowy metromierz obrotowo-uchylna kolorowa głowica kamery Ø 40 mm V2 (rozłączna) monitor TFT 7 z 2m przewodem (rozłączny) karta pamięci SD 2GB do nagrywania filmów i zdjęć kabel mini USB 30m drążek z włókna szklanego Ø 6,5mm 5 zapasowych kopułek z tworzywa 1 mata antypoślizgowa 2 akumulatory i ładowarka â Akcesoria na str. 18 Nr zam Kamera inspekcyjna Wöhler VIS m do wizualnej inspekcji rur kanalizacyjnych, przewodów spalinowych i kanałów wentylacyjnych od Ø 60 do 200 mm kamera inspekcyjna Wöhler VIS 350 cyfrowy metromierz obrotowo-uchylna kolorowa głowica kamery Ø 40 mm V2 monitor TFT 7 z 2m przewodem (rozłączny) karta pamięci SD 2GB do nagrywania filmów i zdjęć kabel mini USB 30m drążek z włókna szklanego Ø 6,5mm 5 zapasowych kopułek z tworzywa 1 mata antypoślizgowa 2 akumulatory i ładowarka â Akcesoria na str. 18 Nr zam Kamera inspekcyjna Wöhler VIS m z lokatorem Wöhler L 200 do wizualnej inspekcji rur kanalizacyjnych, przewodów spalinowych i kanałów wentylacyjnych od Ø 60 do 200 mm kamera inspekcyjna Wöhler VIS 350 lokator Wöhler L 200 cyfrowy metromierz obrotowo-uchylna kolorowa głowica kamery Ø 40 mm V2 monitor TFT 7 z 2m przewodem (rozłączny) karta pamięci SD 2GB do nagrywania filmów i zdjęć kabel mini USB 20m drążek z włókna szklanego Ø 6,5mm 5 zapasowych kopułek z tworzywa 1 mata antypoślizgowa 2 akumulatory i ładowarka â Akcesoria na str. 18 Nr zam Kamera inspekcyjna Wöhler VIS m, głowica rozłączna do wizualnej inspekcji rur kanalizacyjnych, przewodów spalinowych i kanałów wentylacyjnych od Ø 60 do 200 mm kamera inspekcyjna Wöhler VIS 350 cyfrowy metromierz obrotowo-uchylna kolorowa głowica kamery Ø 40 mm V2 (rozłączna) monitor TFT 7 z 2m przewodem (rozłączny) karta pamięci SD 2GB do nagrywania filmów i zdjęć kabel mini USB 30m drążek z włókna szklanego Ø 6,5mm 5 zapasowych kopułek z tworzywa 1 mata antypoślizgowa 2 akumulatory i ładowarka â Akcesoria na str. 18 Nr zam

18 Akcesoria do kamer Wöhler VIS 300/ VIS 350 Lokator Nr zam. Wöhler Lokator L 200 Odbiornik sygnału Lokator L200 z kablem micro USB i ładowarką USB, słuchawkami, drążkiem teleskopowym i opakowaniem (12 szt.) żółtej kredy, całość w walizce z tworzywa sztucznego Akcesoria ochronno-prowadzące Nr zam. Zestaw ochronno-prowadzący 100 do głowicy 40mm Służy do prowadzenia drążka kamery w rurach o średnicy od 100mm. Zestaw składa się ze szczotki centrującej, osłony obiektywu kamery i prowadnicy rolkowej Szczotka centrująca Ø 200mm do kamer Wöhler VIS Mocowana bezpośrednio na drążku kamery lub do głowicy kamery. Niezbędna przy kanałach powyżej Ø 300mm Szczotka centrująca Ø 200mm z zapięciem magnetycznym Mocowana bezpośrednio na drążku kamery lub do głowicy kamery. Niezbędna przy kanałach powyżej Ø 300mm Wymienne pióra do szczotki centrującej - do samodzielnej wymiany, 24 elementy=4 komplety 3858 Prowadnica rolkowa do głowicy kamery oraz drążka kamery przeznaczona do prowadzenia głowicy kamery w odcinkach poziomych i pionowych, kominach, przewodach wentylacyjnych i rurowych. Wyposażona w rolki ułatwiające przesuwanie Ciężarek 740g ze stali szlachetnej - do dociążania drążka kamery przy opuszczaniu głowicy w przewodzie 3857 Osłona obiektywu głowicy kamery VIS 3xx z okienkiem - wykonana z tworzywa osłona obiektywu głowicy Ø 40mm 2641 Szklana kopułka obiektywu do kamer VIS 3xx - wymienna kopułka szklana do głowic Ø 40mm 3674 Zapasowe plastikowe kopułki do kamer VIS 3xx wymienne kopułki plastikowe do głowic Ø40mm, w komplecie 10 szt wraz z tubką silikonu do uszczelniania połączenia gwintowego Pozostałe akcesoria Nr zam. Dodatkowe doświetlenie LED do głowic kamer VIS - do montażu niezbędny jest dodatkowo ciężarek 740g ze stali nierdzewnej 9377 Osłona przeciwsłoneczna do monitora VIS 2xx/3xx - montowana za pomocą dołączonych rzepów 6814 Szybka ładowarka do kamer Wöhler VIS 2xx/3xx Zasilacz do kamer Wöhler VIS 2xx/3xx/4xx - 18V, 1,5A, V 3789 Akumulator zapasowy 12 V NiMH 2600mAh do kamer VIS 2xx/3xx - czas pracy ca 120 min, 12 miesięcy gwarancji 4715 Wöhler VIS

19 Wöhler VIS 400 Modularny punkt widzenia REC REC Wielosegmentowy system inspekcji video Wöhler VIS 400 to nowoczesny system inspekcji video z poręczną i lekką jednostką obsługową. W wersji podstawowej z głowicą Ø 51mm i miękkim przewodem system przeznaczony jest do inspekcji kominów i szachtów wentylacyjnych z góry. Po założeniu pasków naramiennych jednostka z monitorem jest zawieszona na wysokości piersi. Jedną ręką można wpuszczać przewód kamery do kanału a drugą sterować głowicą kamery i funkcjami nagrywania obrazu na wygodnej klawiaturze. Modularność systemu pozwala zbudować zestaw także z drążkami z włókna szklanego oraz wodoodpornymi głowicami Ø 40mm i 26mm, dostosowując go do indywidualnych potrzeb i znacznie zwiększając zakres zastosowań. VIS 400 to komfortowe narzędzie pracy zarówno dla kominiarza jak i instalatora. Inspekcja może zostać udokumentowana zarówno za pomocą zdjęć, filmu video jak i notatki głosowej! 19 Wöhler VIS 400

20 Inspekcja video, system modularny Perfekcyjna do inspekcji z góry z dachu Bardzo jasne oświetlenie LED z dodatkowym doświetleniem Kompaktowa i poręczna ciężar jednostki obsługowej to tylko 1200 g Zestaw zawiera skórzane etui ochronne z paskami naramiennymi i osłoną przeciwsłoneczną Modularność systemu pozwala zestawić indywidualnie poszczególne komponenty systemu (głowica, kabel, drążek) w zależności od potrzeb KOMPAKTOWA I WYTRZYMAŁA OBUDOWA CRYSTAL CLEAR SCREEN NAGRANIA VIDEO ZDJĘCIA NAGRANIA DŹWIĘKU USB / SD DOBRA WIDOCZNOŚĆ Przeciwodblaskowa osłona monitora zapewnia komfortowy widok nawet przy słonecznej pogodzie. WSZECHSTRONNA Zestaw z kołowrotkiem kamery umożliwia profesjonalną inspekcję rurociągów. WYSOKO NA DACHU Bez zbędnego balastu nawet w trudnych warunkach na dachu można utrzymać równowagę. Wöhler VIS

21 Przegląd funkcji CYFROWY METROMIERZ elektroniczny pomiar długości rozwiniętego kabla przy zastosowaniu nawijarki kabla kamery lub kołowrotka kamery OBROTOWO-UCHYLNA GŁOWICA KAMERY Ø 51 MM z dodatkowym doświetleniem LED, sterowanie obrotem i uchyłem za pomocą przycisków ze strzałkami OŚWIETLENIE regulacja oświetlenia głowicy kamery lub dodatkowe oświetlenie OCZKA MOCUJĄCE do wpięcia paska na rękę i pasków naramiennych WYJŚCIE VIDEO do przesyłu sygnału video na zewnętrzny monitor PORT USB do przesyłu danych IKONA AKUMULATORA akumulator umożliwia ponad 2h nieprzerwanej pracy ODTWARZANIE Rozpoczyna i kończy odtwarzanie filmu lub zdjęcia MENU Umożliwia zmianę różnych parametrów i ustawień NAGRYWANIE Nagrywanie notatki głosowej, filmu oraz zapis zdjęć KARTA SD dane zapisywane są na karcie pamięci SD 2 GB SHIFT uaktywnia funkcje oznaczone zielonym symbolem na przyciskach KASOWANIE Kasuje film lub zdjęcie, włącza i wyłącza kamerę, resetuje elektroniczny metromierz do zera Modularna budowa systemu inspekcji Poszczególne komponenty systemu można zestawiać w zależności od potrzeb, wybierając spośród podanych niżej elementów: kolorowa głowica kamery Ø51mm obrotowo-uchylna kolorowa głowica kamery Ø40mm obrotowo-uchylna kolorowa głowica kamery Ø26mm do rur o małych przekrojach NAWIJARKA KABLA KOŁOWROTEK KAMERY GŁOWICE KAMERY 21 Wöhler VIS 400

22 WSZECHSTRONNE ZASTOSOWANIE Analiza miejsca usterki i kontrola: przewodów spalinowych, kominów, szachtów rurociągów, przyłączy domowych kanałów wentylacyjnych DOKUMENTACJA nagranie video na karcie pamięci SD 2GB mieści się do 2,5 h nagrań. Zapisane filmy mogą być przeglądane i kasowane bezpośrednio na monitorze kamery VIS 400, jak również zarchiwizowane i dołączone do protokołu z oględzin. zdjęcia dokumentacja miejsca inspekcji może zostać wykonana także w postaci pojedynczych zdjęć zapisanych w plikach JPG. notatka głosowa praktyczna funkcja umożliwiająca nagranie komentarza w miejscu inspekcji. Funkcja ta znacznie podnosi komfort pracy i w połączeniu z nagraniem video czy zdjęciami pozwala na bardzo szczegółową dokumentację inspekcji. DANE TECHNICZNE Monitor Monitor TFT... Wyjście Video-Out... Zasilanie... Czas pracy... Pomiar długości... Karta pamięci... Interfejs... Temperatura pracy... Temperatura przechowywania... Wymiary obudowy bez etui... Wymiary obudowy z etui... Waga... Przyłącze do statywu... 7 / format 16:9 Sygnał FBAS akumulator NiMH 12V mah max 2 h (stan widoczny na ekranie) elektroniczny przy zastosowaniu zwijarki przewodu kamery lub kołowrotka kamery elektroniczny metromierz, odczyt na ekranie karta SD o poj. 2GB (czas nagrania 2,5 h) Port mini USB 0 O C O C 20 O C 50 O C 199 x 196 x 40 mm 210 x 210 x 60 mm bez etui 1200 g, z etui 1700 g standardowe FUNKCJA HOME Zestaw VIS 400 z kołowrotkiem kamery i obrotowouchylną głowicą Ø 40mm pozwala na korzystanie z funkcji Home (naciśnięcie przycisku Home powoduje ustawienie optyki głowicy do pozycji na wprost) oraz współpracuje z lokatorem L200. LOKALIZACJA MIEJSCA USTERKI - przy zastosowaniu głowicy Ø40mm lub Ø26mm, wyposażonej w nadajnik radiowy, wysyłany sygnał umożliwia precyzyjne namierzenie głowicy za pomocą lokatora L200. DODATKOWE OŚWIETLENIE LED Przeznaczone jest do głowicy Ø51mm i montowane między głowicą a kablem kamery. Doskonale doświetla ciemne kanały o dużych przekrojach. Wöhler VIS

23 System inspekcji video Wöhler VIS 400 ZASTOSOWANIE inspekcja kominów inspekcja przewodów spalinowych inspekcja szachtów wentylacyjnych ZALETY kompaktowy dodatkowe diody LED w głowicy kamery system modularny - możliwość rozbudowy niewielki ciężar - tylko 1200g (monitor) zestaw zawiera skórzane etui ochronne z paskami do zawieszenia monitora przed sobą System inspekcji video Wöhler VIS 400 Zestaw podstawowy dla kominiarza Wöhler VIS 400 jednostka obsługowa z monitorem TFT 7 karta pamięci SD 2GB do nagrywania filmów i zdjęć etui ochronne z osłoną przeciwsłoneczną obrotowo-uchylna kolorowa głowica kamery Ø 51mm kabel kamery 20m zasilacz â Akcesoria na str. 27 Nr zam

24 System inspekcji video Wöhler VIS 400 ZASTOSOWANIE inspekcja kominów inspekcja przewodów spalinowych inspekcja szachtów wentylacyjnych ZALETY cyfrowy metromierz kompaktowy dodatkowe diody LED w głowicy kamery system modularny - możliwość rozbudowy niewielki ciężar - tylko 1200g (monitor) zestaw zawiera skórzane etui ochronne z paskami do zawieszenia monitora przed sobą System inspekcji video Wöhler VIS 400 Zestaw komfortowy dla kominiarza Wöhler VIS 400 jednostka obsługowa z monitorem TFT 7 karta pamięci SD 2GB do nagrywania filmów i zdjęć etui ochronne z osłoną przeciwsłoneczną obrotowo-uchylna kolorowa głowica kamery Ø 51mm nawijarka z kablem kamery 20m zasilacz walizka transportowa aluminiowa XXL â Akcesoria na str. 27 Nr zam System inspekcji video Wöhler VIS 400 Zestaw profesjonalny dla kominiarza Wöhler VIS 400 jednostka obsługowa z monitorem TFT 7 karta pamięci SD 2GB do nagrywania filmów i zdjęć etui ochronne z osłoną przeciwsłoneczną obrotowo-uchylna kolorowa głowica kamery Ø 51mm kołowrotek kamery z kablem kamery 20m Ø7mm prowadnica rolkowa głowicy kamery tuleja stabilizująca z uchwytem szczotki zasilacz walizka transportowa aluminiowa XXL â Akcesoria na str. 27 Nr zam

25 System inspekcji video Wöhler VIS 400 ZASTOSOWANIE inspekcja rur kanalizacyjnych inspekcja przewodów spalinowych inspekcja szachtów wentylacyjnych ZALETY giętki i trwały drążek do łatwego prowadzenia w rurach regulacja jasności diod LED w głowicy system modularny - możliwość rozbudowy zestaw zawiera skórzane etui ochronne z paskami do zawieszenia monitora przed sobą System inspekcji video Wöhler VIS 400 Zestaw komfortowy dla instalatora od Ø 40mm Wöhler VIS 400 jednostka obsługowa z monitorem TFT 7 karta pamięci SD 2GB do nagrywania filmów i zdjęć etui ochronne z osłoną przeciwsłoneczną kolorowa głowica kamery Ø 26mm V2 plastikowa osłona głowicy kamery kołowrotek kamery z drążkiem kamery 20m Ø 6mm zasilacz sieciowy walizka transportowa aluminiowa XXL â Akcesoria na str. 27 Nr zam System inspekcji video Wöhler VIS 400 Zestaw komfortowy dla instalatora od Ø 70mm Wöhler VIS 400 jednostka obsługowa z monitorem TFT 7 karta pamięci SD 2GB do nagrywania filmów i zdjęć etui ochronne z osłoną przeciwsłoneczną obrotowo-uchylna kolorowa głowica kamery Ø 40mm V2 10 plastikowych kopułek ochronnych osłona obiektywu głowicy prowadnica rolkowa kołowrotek kamery z drążkiem kamery 30m Ø 6,5mm zasilacz sieciowy walizka transportowa aluminiowa XXL â Akcesoria na str. 27 Nr zam

26 System inspekcji video Wöhler VIS 400 ZASTOSOWANIE inspekcja jaskiń inspekcja studni inspekcja maszyn ZALETY zawier wysięgnik teleskopowy z ruchomą szyją możliwość rozciągnięcia teleskopu aż do 3,4m System inspekcji video Wöhler VIS 400 Zestaw z głowicą Ø 26mm na wysięgniku teleskopowym Wöhler VIS 400 jednostka obsługowa z monitorem TFT 7 karta pamięci SD 2GB do nagrywania filmów i zdjęć etui ochronne z osłoną przeciwsłoneczną kolorowa głowica kamery Ø 26mm V2 wysięgnik teleskopowy 0,9-1,6m z ruchomą szyją zasilacz â Akcesoria na str. 27 Nr zam System inspekcji video Wöhler VIS 400 Zestaw z głowicą Ø 40mm na wysięgniku teleskopowym Wöhler VIS 400 jednostka obsługowa z monitorem TFT 7 karta pamięci SD 2GB do nagrywania filmów i zdjęć etui ochronne z osłoną przeciwsłoneczną obrotowo-uchylna kolorowa głowica kamery Ø 40mm V2 wysięgnik teleskopowy 0,9-3,4m z ruchomą szyją zasilacz â Akcesoria na str. 27 Nr zam

27 Akcesoria do systemów inspekcji video VIS 400 Lokator Nr zam. Wöhler Lokator L 200 Odbiornik sygnału Lokator L200 z kablem micro USB i ładowarką USB, słuchawkami, drążkiem teleskopowym i opakowaniem (12 szt.) żółtej kredy, całość w walizce z tworzywa sztucznego Monitor VIS 400 Nr kat. Monitor systemu inspekcji video VIS 400 Jednostka obsługowa z monitorem Wöhler VIS 400 z kartą 2GB z etui, paskami naramiennymi i walizką, w pełni kompatybilna z kablem i głowicą systemu VIS 400/VIS 2000 PRO (zestaw nie zawiera głowicy kamery ani przewodu) Akcesoria ochronno-prowadzące Nr zam. Prowadnica rolkowa z osłoną głowicy kamery VIS 400 służy do prowadzenia głowicy Ø 51mm w odcinkach pionowych i poziomych, kominach, przewodach spalinowych i wentylacyjnych. Wyposażona w rolki ułatwiające przesuwanie. Chroni szklaną kopułkę przed uszkodzeniem, umożliwia określenie położenia soczewki kamery względem badanego przewodu. Wykonana ze stali szlachetnej powlekanej proszkowo Prowadnica z osłoną kamery i szczotką centrującą służy do prowadzenia głowicy Ø 51mm, wyposażona w szczotkę centrującą Ø 20cm z 8 piórami oraz gwint do połączenia z innymi elementami, chroni szklaną kopułkę przed uszkodzeniem, umożliwia określenie położenia soczewki kamery. Szczotka centrująca Ø 200mm do kamer Wöhler VIS centruje drążek kamery i służy do prowadzenia głowicy kamery. Mocowana bezpośrednio na drążku kamery, do głowicy kamery lub wkręcana do prowadnicy rolkowej kamery. Niezbędna przy kanałach powyżej Ø 300mm Szklana kopułka z osłoną głowicy kamery VIS wymienna kopułka szklana z osłoną obiektywu do głowic Ø 51mm 3494 Szklana kopułka głowicy kamery VIS wymienna kopułka szklana do głowic Ø 51mm 7802 Plastikowe kopułki głowicy kamery VIS wymienne kopułki plastikowe do głowic Ø 51mm, w komplecie 5 szt wraz z tubką silikonu do uszczelniania połączenia gwintowego. Tuleja stabilizująca z uchwytem szczotki Usztywnia głowicę kamery Ø51mm podczas prowadzenia głowicy za pomocą drążka kamery Pozostałe akcesoria Tuleja stabilizująca z uchwytem szczotki Usztywnia głowicę kamery Ø51mm podczas prowadzenia głowicy kamery (połączonej kablem z kamerą) za pomocą kołowrotka z drążkiem GFK. Dodatkowe doświetlenie LED do głowicy Ø 51mm - do montażu między głowicą a kablem kamery Nr zam Obrotowo-uchylna kolorowa głowica kamery Ø 40mm - rozłączna, z giętkim złączem (PAL) do montażu na drążku kamery, w skórzanym etui ochronnym 8930 Kolorowa minigłowica kamery Ø 26mm - rozłączna, z giętkim złączem (PAL) do montażu na drążku kamery, w skórzanym etui 8920 Drążek kamery 5m Ø 7mm - drążek kamery 5m Ø 7mm z 2 stronną 8-polową wtyczką 7305 Kołowrotek kamery typ 42 z drążkiem kamery - kołowrotek kamery z cyfrowym metromierzem i drążkiem kamery 20m Ø7mm, wyposażony w rozkładaną stopę. Teleskop z wysięgnikiem - do rozłącznych głowic kamery Ø 51mm, 40mm, 26mm. Drążek rozsuwany 0,9m do 3,40m, w tym 0,3m element giętki. Wózek kamery do głowicy Ø 51mm - Przeznaczony do inspekcji poziomej kanałów spalinowych lub wentylacyjnych od Ø 150mm. Posiada duży i mały gwint (M5 i M10), do przyłączenia minikołowrotka lub dużego kołowrotka Zasilacz do kamer Wöhler VIS 2xx/3xx/4xx - 18V, 1,5A, V Wöhler VIS 400

28 Wöhler Lokator L 200 Świdrujące spojrzenie przez beton i asfalt DOKŁADNA LOKALIZACJA GŁOWICY Wöhler Lokator L 200 oferuje nieocenioną pomoc w przypadku, gdy trzeba zlokalizować miejsce usterki w rurach i przewodach zakrytych i o nieznanym przebiegu. L 200 współpracuje z kamerami inspekcyjnymi wyposażonymi w głowice kamery Ø40mm i 26mm V2 z nadajnikiem sygnału. Lokalizator odbiera sygnały radiowe wysyłane przez głowicę kamery i prowadzi do celu poprzez wyświetlane na ekranie informacje graficzne oraz sygnały dźwiękowe. Głowica kamery wysyłającej sygnały do L 200 pojawia się na czytelnym, kolorowym wyświetlaczu lokalizatora w postaci kursora - czerwonego krzyżyka. Kursor oraz linie płaszczyzny wyświetlane na monitorze urządzenia wskazują kierunek, w jakim należy się poruszać. Intensywność sygnału pokazana jest w postaci belek w kolorze niebieskim oraz jako wartość liczbowa od 0 do 100. Dodatkowo lokalizator emituje sygnały dźwiękowe, które są tym głośniejsze im bliżej celu się znajdujemy. Wöhler Lokator L 200 obiornik sygnału Wöhler L 200 ładowarka USB z kablem micro USB drążek teleskopowy słuchawki opakowanie żółtej kredy (12 szt.) Nr zam Wöhler Lokator L

29 Wöhler Videoendoskop VE 200 DANE TECHNICZNE Przesył sygnału WLAN Standard sieci... Antena... Częstotliwość... Szybkość przesyłu danych przy a/b/g/n... IEE b/g/n zintegrowana IPEX 2,4 GHz do 150 Mbit/s Nagrywanie Głowica kamery... Ø 8,5 mm Rozdzielczość obrazu... 2,0 Megapikseli Głębia ostrości mm do 100 mm Rozdzielczość video x 600 pikseli 1024 x 768 pikseli 1280 x 720 pikseli Kąt widzenia O Długość sondy... 1,2 m Format danych Pliki obrazu... jpg Pliki video... avi Żródło światła... 6 diod LED z regulacją Dodatkowe źródło światła... lampa LED 1 Watt Zasilanie... 4 baterie AA ZALETY ZASTOSOWANIE Do inspekcji trudno dostępnych pustych przestrzeni od Ø 10 mm np. izolacji dachowych, przewodów spalinowych, odpływów umywalkowych, kominków, etc. Przesył zdjęć i video przez sieć WLAN do laptopa, tabletu lub smartfona (brak w zestawie). Funkcja Snapshot i Video Bezpośredni przesył danych niepotrzebna dalsza transmisja danych Wyświetlanie obrazu poprzez sieć WLAN na wszystkich kompatybilnych urządzeniach (np. netbooku, smartfonie, tablecie) 1,2 m giętka sonda Nagrywanie video Płynna regulacja podświetlenia głowicy oraz zintegrowana latarka Zestaw dodatkowych akcesoriów do montażu na głowicy (lusterko, hak i magnes) Dedykowana walizka Wöhler Videoendoskop VE 200 z miniaturową głowicą Ø 8,5mm Wöhler Videoendoskop VE 200 sonda 1,2m z miniaturową głowicą kamery Ø 8,5mm akcesoria (lusterko, hak i magnes) 4 baterie AA walizka z tworzywa Nr zam Wöhler Videoendoskop VE 200 z miniaturową głowicą Ø 8,5mm i Ø 5,5mm Wöhler Videoendoskop VE 200 sonda 1,2m z miniaturową głowicą kamery Ø 8,5mm sonda 1,0 m z miniaturową głowicą kamery Ø 5,5mm akcesoria (lusterko x2, hak x 2 i magnes x 2) 4 baterie AA walizka z tworzywa Nr zam Zestawy nie są kompatybilne z Windows Phone 29 Wöhler Videoendoskop VE 200

30 Porównanie kamer VIS 250/ VIS 350/ VIS 400 Kamera VIS 250 (VIS 200) VIS 350 (VIS 300) VIS 400 Główne zastosowanie kanały wentylacyjne, systemy spalinowe, rury kanalizacyjne kominy, kanały wentylacyjne, szachty, rury kominy i szachty, kanały wentylacyjne, rury kanalizacyjne, rurociągi Głowica kamery Ø 26mm Ø 40mm obrotowo-uchylna Ø 51mm obrotowouchylna Ø 40mm obrotowo-uchylna Ø 26mm Kanały suche - od Ø 125mm od Ø 100 mm do 125mm od Ø 70 mm do 100mm od Ø 40 mm do 70mm Kanały mokre - od Ø 125mm od Ø 70 mm do 125mm od Ø 40 mm do 70mm Sufity podwieszane, wnęki, włazy, szachty Głowica kamery Głowica kamery - wymiary Ø 26mm x 38mm Ø 40mm x 60mm Ø 51mm x 99mm Ø 40mm x 60mm Ø 26mm x 38mm Głowica obrotowa (360 o /180 o ) nie tak tak tak nie Głowica rozłączna (możliwość wymiany) nie tak -OPCJA tak tak tak Głowica wodoszczelna - stopień ochrony tak - IP 68 tak - IP 67 nie - IP 64 tak - IP 67 tak - IP 68 Oświetlenie głowicy 12 białych diod LED 12 białych diod LED 6 białych diod LED, 4 żarówki 12 białych diod LED 12 białych diod LED Kąt widzenia 115 o 115 o 98 o x 75 o 115 o 115 o Główne cechy Zapis wideo na karcie SD 2GB (VIS 250) brak na karcie SD 2GB (VIS 350) brak na karcie SD 2GB Metromierz cyfrowy tylko z kołowrotkiem kamery lub nawijarką Wyjście VIDEO FBAS FBAS FBAS Lokalizacja głowicy kamery/miejsca usterki za pomocą Lokator L200 za pomocą Lokator L200 nie za pomocą Lokator L200 za pomocą Lokator L200 Dane techniczne Ekran monitora 7" TFT 7" TFT 7" TFT Zasilanie akumulatorowe Zasilanie sieciowe 1 x wymienny akumulator 12V NiMH 2 x wymienny akumulator 12V NiMH (VIS 350) 1 x akumulator 12V NiMH Czas pracy 1 x 120 min = ca 2h 2 x 120 min = ca 4h (VIS 350) ca 2h Długość przewodu 20m lub 30m 20m lub 30m 20m lub 30m 20m lub 30m 20m lub 30m Drążek giętki z włókna szklanego tak, w walizce tak, w walizce opcja, na kołowrotku tak, na kołowrotku tak, na kołowrotku Miękki kabel nie nie tak opcja opcja Wymiary 51 x 43 x 17 cm 51 x 43 x 17 cm 19,9 x 19,6 x 4 cm (bez etui) Ciężar walizki z kamerą (VIS 2xx, 3xx)/ Ciężar monitora (VIS 400) 7 kg 8,2 kg 6 kg / 1,2 kg (bez etui) Ciężar kołowrotka z drążkiem nie dotyczy nie dotyczy od 2,6 do 3,5 kg Porównanie kamer 30
