WYMAGANIA TECHNICZNE. Dostawa 1 sztuki fabrycznie nowego, niskowejściowego (niskopodłogowego) autobusu miejskiego.

Transkrypt

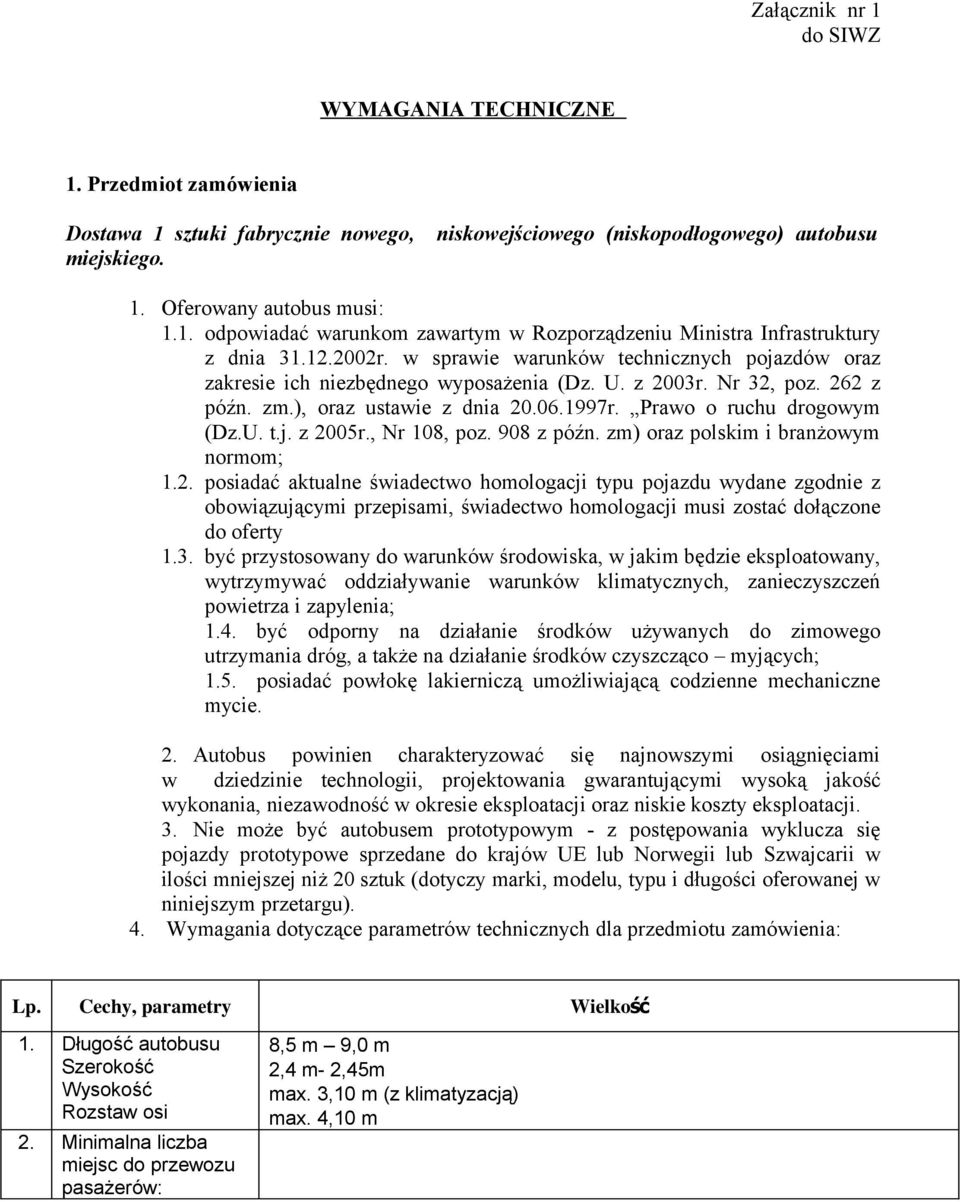

1 Załącznik nr 1 do SIWZ WYMAGANIA TECHNICZNE 1. Przedmiot zamówienia Dostawa 1 sztuki fabrycznie nowego, niskowejściowego (niskopodłogowego) autobusu miejskiego. 1. Oferowany autobus musi: 1.1. odpowiadać warunkom zawartym w Rozporządzeniu Ministra Infrastruktury z dnia r. w sprawie warunków technicznych pojazdów oraz zakresie ich niezbędnego wyposażenia (Dz. U. z 2003r. Nr 32, poz. 262 z późn. zm.), oraz ustawie z dnia r. Prawo o ruchu drogowym (Dz.U. t.j. z 2005r., Nr 108, poz. 908 z późn. zm) oraz polskim i branżowym normom; 1.2. posiadać aktualne świadectwo homologacji typu pojazdu wydane zgodnie z obowiązującymi przepisami, świadectwo homologacji musi zostać dołączone do oferty 1.3. być przystosowany do warunków środowiska, w jakim będzie eksploatowany, wytrzymywać oddziaływanie warunków klimatycznych, zanieczyszczeń powietrza i zapylenia; 1.4. być odporny na działanie środków używanych do zimowego utrzymania dróg, a także na działanie środków czyszcząco myjących; 1.5. posiadać powłokę lakierniczą umożliwiającą codzienne mechaniczne mycie. 2. Autobus powinien charakteryzować się najnowszymi osiągnięciami w dziedzinie technologii, projektowania gwarantującymi wysoką jakość wykonania, niezawodność w okresie eksploatacji oraz niskie koszty eksploatacji. 3. Nie może być autobusem prototypowym - z postępowania wyklucza się pojazdy prototypowe sprzedane do krajów UE lub Norwegii lub Szwajcarii w ilości mniejszej niż 20 sztuk (dotyczy marki, modelu, typu i długości oferowanej w niniejszym przetargu). 4. Wymagania dotyczące parametrów technicznych dla przedmiotu zamówienia: Lp. Cechy, parametry Wielkość 1. Długość autobusu Szerokość Wysokość Rozstaw osi 2. Minimalna liczba miejsc do przewozu pasażerów: 8,5 m 9,0 m 2,4 m- 2,45m max. 3,10 m (z klimatyzacją) max. 4,10 m

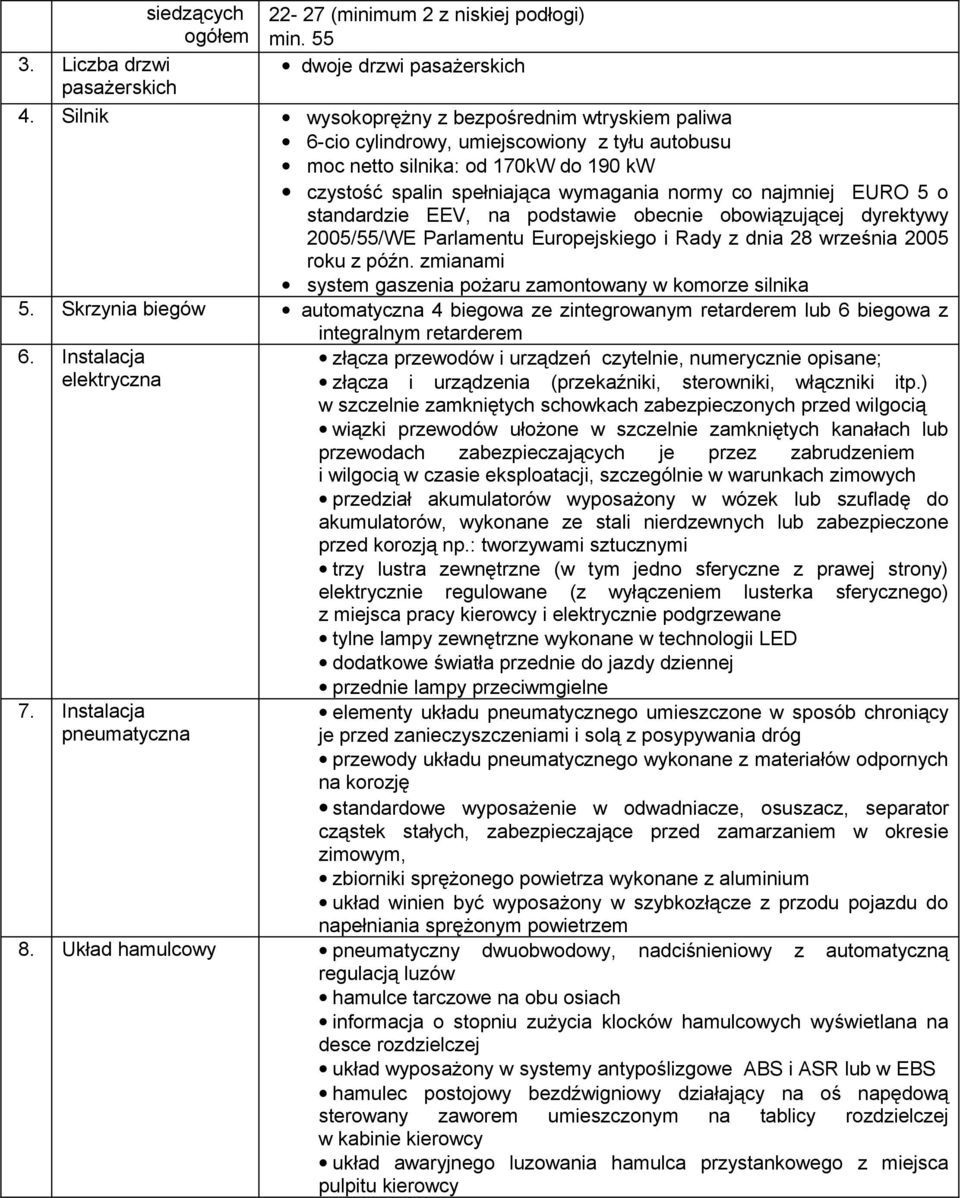

2 3. Liczba drzwi pasażerskich siedzących ogółem (minimum 2 z niskiej podłogi) min. 55 dwoje drzwi pasażerskich 4. Silnik wysokoprężny z bezpośrednim wtryskiem paliwa 6-cio cylindrowy, umiejscowiony z tyłu autobusu moc netto silnika: od 170kW do 190 kw czystość spalin spełniająca wymagania normy co najmniej EURO 5 o standardzie EEV, na podstawie obecnie obowiązującej dyrektywy 2005/55/WE Parlamentu Europejskiego i Rady z dnia 28 września 2005 roku z późn. zmianami system gaszenia pożaru zamontowany w komorze silnika 5. Skrzynia biegów automatyczna 4 biegowa ze zintegrowanym retarderem lub 6 biegowa z integralnym retarderem 6. Instalacja elektryczna 7. Instalacja pneumatyczna złącza przewodów i urządzeń czytelnie, numerycznie opisane; złącza i urządzenia (przekaźniki, sterowniki, włączniki itp.) w szczelnie zamkniętych schowkach zabezpieczonych przed wilgocią wiązki przewodów ułożone w szczelnie zamkniętych kanałach lub przewodach zabezpieczających je przez zabrudzeniem i wilgocią w czasie eksploatacji, szczególnie w warunkach zimowych przedział akumulatorów wyposażony w wózek lub szufladę do akumulatorów, wykonane ze stali nierdzewnych lub zabezpieczone przed korozją np.: tworzywami sztucznymi trzy lustra zewnętrzne (w tym jedno sferyczne z prawej strony) elektrycznie regulowane (z wyłączeniem lusterka sferycznego) z miejsca pracy kierowcy i elektrycznie podgrzewane tylne lampy zewnętrzne wykonane w technologii LED dodatkowe światła przednie do jazdy dziennej przednie lampy przeciwmgielne elementy układu pneumatycznego umieszczone w sposób chroniący je przed zanieczyszczeniami i solą z posypywania dróg przewody układu pneumatycznego wykonane z materiałów odpornych na korozję standardowe wyposażenie w odwadniacze, osuszacz, separator cząstek stałych, zabezpieczające przed zamarzaniem w okresie zimowym, zbiorniki sprężonego powietrza wykonane z aluminium układ winien być wyposażony w szybkozłącze z przodu pojazdu do napełniania sprężonym powietrzem 8. Układ hamulcowy pneumatyczny dwuobwodowy, nadciśnieniowy z automatyczną regulacją luzów hamulce tarczowe na obu osiach informacja o stopniu zużycia klocków hamulcowych wyświetlana na desce rozdzielczej układ wyposażony w systemy antypoślizgowe ABS i ASR lub w EBS hamulec postojowy bezdźwigniowy działający na oś napędową sterowany zaworem umieszczonym na tablicy rozdzielczej w kabinie kierowcy układ awaryjnego luzowania hamulca przystankowego z miejsca pulpitu kierowcy

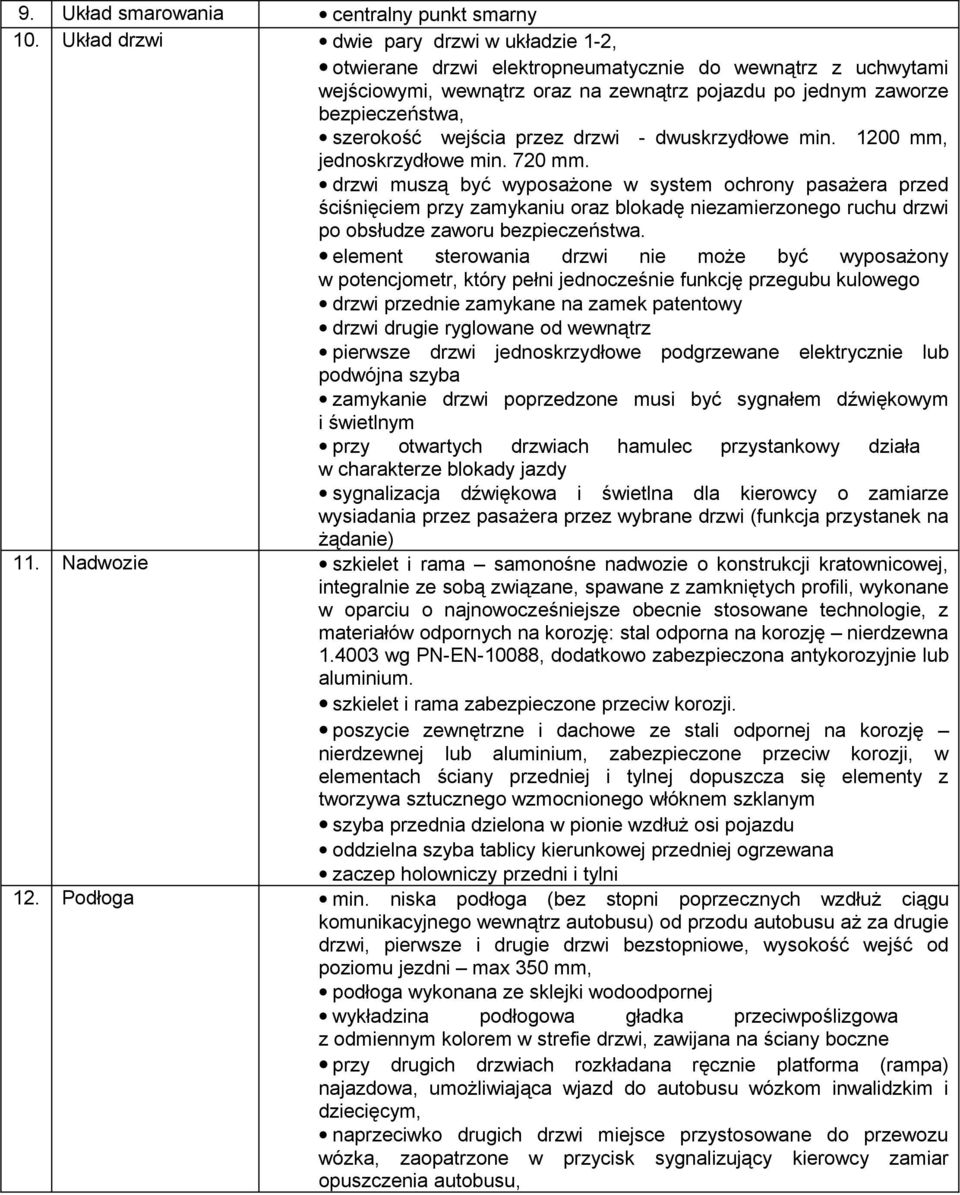

3 9. Układ smarowania centralny punkt smarny 10. Układ drzwi dwie pary drzwi w układzie 1-2, otwierane drzwi elektropneumatycznie do wewnątrz z uchwytami wejściowymi, wewnątrz oraz na zewnątrz pojazdu po jednym zaworze bezpieczeństwa, szerokość wejścia przez drzwi - dwuskrzydłowe min mm, jednoskrzydłowe min. 720 mm. drzwi muszą być wyposażone w system ochrony pasażera przed ściśnięciem przy zamykaniu oraz blokadę niezamierzonego ruchu drzwi po obsłudze zaworu bezpieczeństwa. element sterowania drzwi nie może być wyposażony w potencjometr, który pełni jednocześnie funkcję przegubu kulowego drzwi przednie zamykane na zamek patentowy drzwi drugie ryglowane od wewnątrz pierwsze drzwi jednoskrzydłowe podgrzewane elektrycznie lub podwójna szyba zamykanie drzwi poprzedzone musi być sygnałem dźwiękowym i świetlnym przy otwartych drzwiach hamulec przystankowy działa w charakterze blokady jazdy sygnalizacja dźwiękowa i świetlna dla kierowcy o zamiarze wysiadania przez pasażera przez wybrane drzwi (funkcja przystanek na żądanie) 11. Nadwozie szkielet i rama samonośne nadwozie o konstrukcji kratownicowej, integralnie ze sobą związane, spawane z zamkniętych profili, wykonane w oparciu o najnowocześniejsze obecnie stosowane technologie, z materiałów odpornych na korozję: stal odporna na korozję nierdzewna wg PN-EN-10088, dodatkowo zabezpieczona antykorozyjnie lub aluminium. szkielet i rama zabezpieczone przeciw korozji. poszycie zewnętrzne i dachowe ze stali odpornej na korozję nierdzewnej lub aluminium, zabezpieczone przeciw korozji, w elementach ściany przedniej i tylnej dopuszcza się elementy z tworzywa sztucznego wzmocnionego włóknem szklanym szyba przednia dzielona w pionie wzdłuż osi pojazdu oddzielna szyba tablicy kierunkowej przedniej ogrzewana zaczep holowniczy przedni i tylni 12. Podłoga min. niska podłoga (bez stopni poprzecznych wzdłuż ciągu komunikacyjnego wewnątrz autobusu) od przodu autobusu aż za drugie drzwi, pierwsze i drugie drzwi bezstopniowe, wysokość wejść od poziomu jezdni max 350 mm, podłoga wykonana ze sklejki wodoodpornej wykładzina podłogowa gładka przeciwpoślizgowa z odmiennym kolorem w strefie drzwi, zawijana na ściany boczne przy drugich drzwiach rozkładana ręcznie platforma (rampa) najazdowa, umożliwiająca wjazd do autobusu wózkom inwalidzkim i dziecięcym, naprzeciwko drugich drzwi miejsce przystosowane do przewozu wózka, zaopatrzone w przycisk sygnalizujący kierowcy zamiar opuszczenia autobusu,

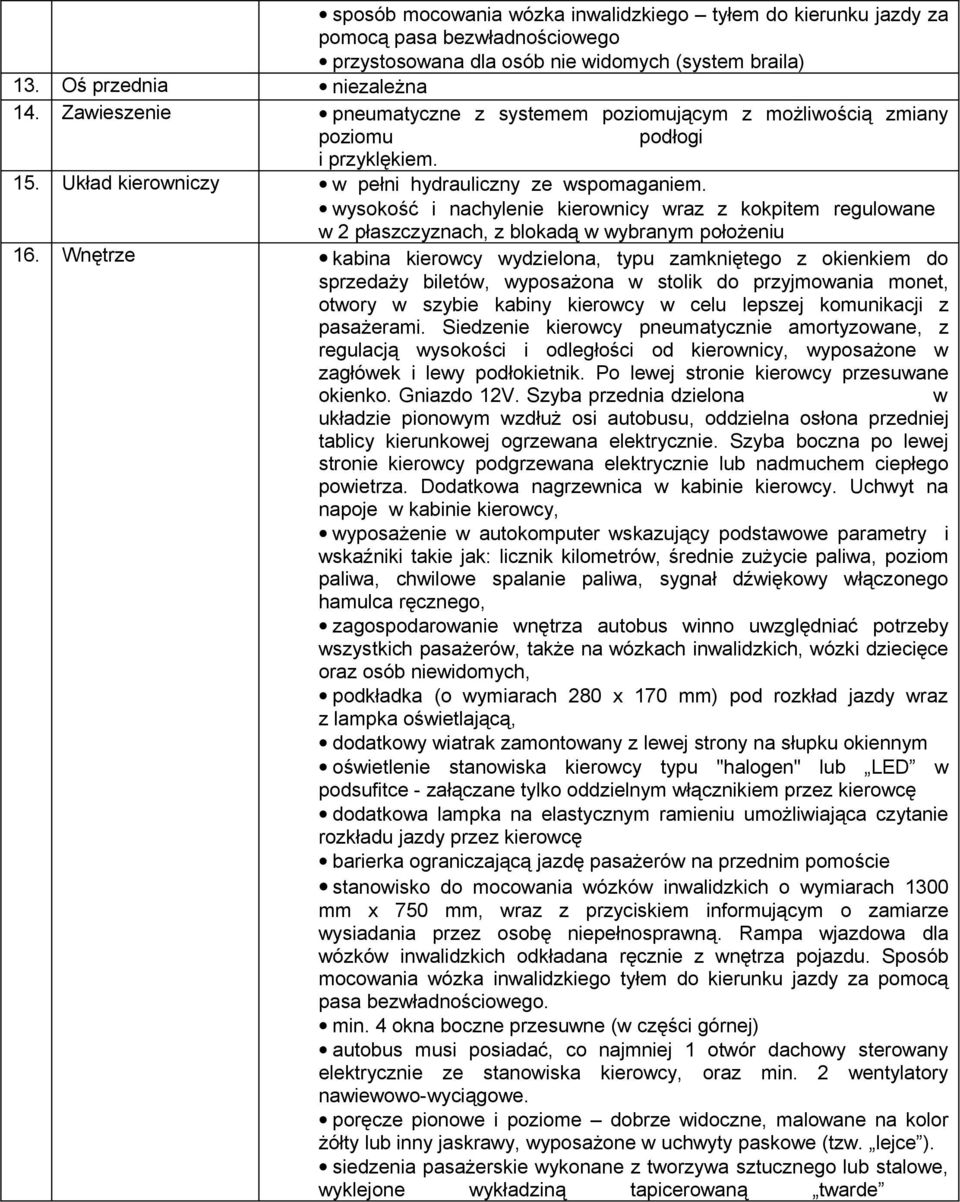

4 sposób mocowania wózka inwalidzkiego tyłem do kierunku jazdy za pomocą pasa bezwładnościowego przystosowana dla osób nie widomych (system braila) 13. Oś przednia niezależna 14. Zawieszenie pneumatyczne z systemem poziomującym z możliwością zmiany poziomu podłogi i przyklękiem. 15. Układ kierowniczy w pełni hydrauliczny ze wspomaganiem. wysokość i nachylenie kierownicy wraz z kokpitem regulowane w 2 płaszczyznach, z blokadą w wybranym położeniu 16. Wnętrze kabina kierowcy wydzielona, typu zamkniętego z okienkiem do sprzedaży biletów, wyposażona w stolik do przyjmowania monet, otwory w szybie kabiny kierowcy w celu lepszej komunikacji z pasażerami. Siedzenie kierowcy pneumatycznie amortyzowane, z regulacją wysokości i odległości od kierownicy, wyposażone w zagłówek i lewy podłokietnik. Po lewej stronie kierowcy przesuwane okienko. Gniazdo 12V. Szyba przednia dzielona w układzie pionowym wzdłuż osi autobusu, oddzielna osłona przedniej tablicy kierunkowej ogrzewana elektrycznie. Szyba boczna po lewej stronie kierowcy podgrzewana elektrycznie lub nadmuchem ciepłego powietrza. Dodatkowa nagrzewnica w kabinie kierowcy. Uchwyt na napoje w kabinie kierowcy, wyposażenie w autokomputer wskazujący podstawowe parametry i wskaźniki takie jak: licznik kilometrów, średnie zużycie paliwa, poziom paliwa, chwilowe spalanie paliwa, sygnał dźwiękowy włączonego hamulca ręcznego, zagospodarowanie wnętrza autobus winno uwzględniać potrzeby wszystkich pasażerów, także na wózkach inwalidzkich, wózki dziecięce oraz osób niewidomych, podkładka (o wymiarach 280 x 170 mm) pod rozkład jazdy wraz z lampka oświetlającą, dodatkowy wiatrak zamontowany z lewej strony na słupku okiennym oświetlenie stanowiska kierowcy typu "halogen" lub LED w podsufitce - załączane tylko oddzielnym włącznikiem przez kierowcę dodatkowa lampka na elastycznym ramieniu umożliwiająca czytanie rozkładu jazdy przez kierowcę barierka ograniczającą jazdę pasażerów na przednim pomoście stanowisko do mocowania wózków inwalidzkich o wymiarach 1300 mm x 750 mm, wraz z przyciskiem informującym o zamiarze wysiadania przez osobę niepełnosprawną. Rampa wjazdowa dla wózków inwalidzkich odkładana ręcznie z wnętrza pojazdu. Sposób mocowania wózka inwalidzkiego tyłem do kierunku jazdy za pomocą pasa bezwładnościowego. min. 4 okna boczne przesuwne (w części górnej) autobus musi posiadać, co najmniej 1 otwór dachowy sterowany elektrycznie ze stanowiska kierowcy, oraz min. 2 wentylatory nawiewowo-wyciągowe. poręcze pionowe i poziome dobrze widoczne, malowane na kolor żółty lub inny jaskrawy, wyposażone w uchwyty paskowe (tzw. lejce ). siedzenia pasażerskie wykonane z tworzywa sztucznego lub stalowe, wyklejone wykładziną tapicerowaną twarde

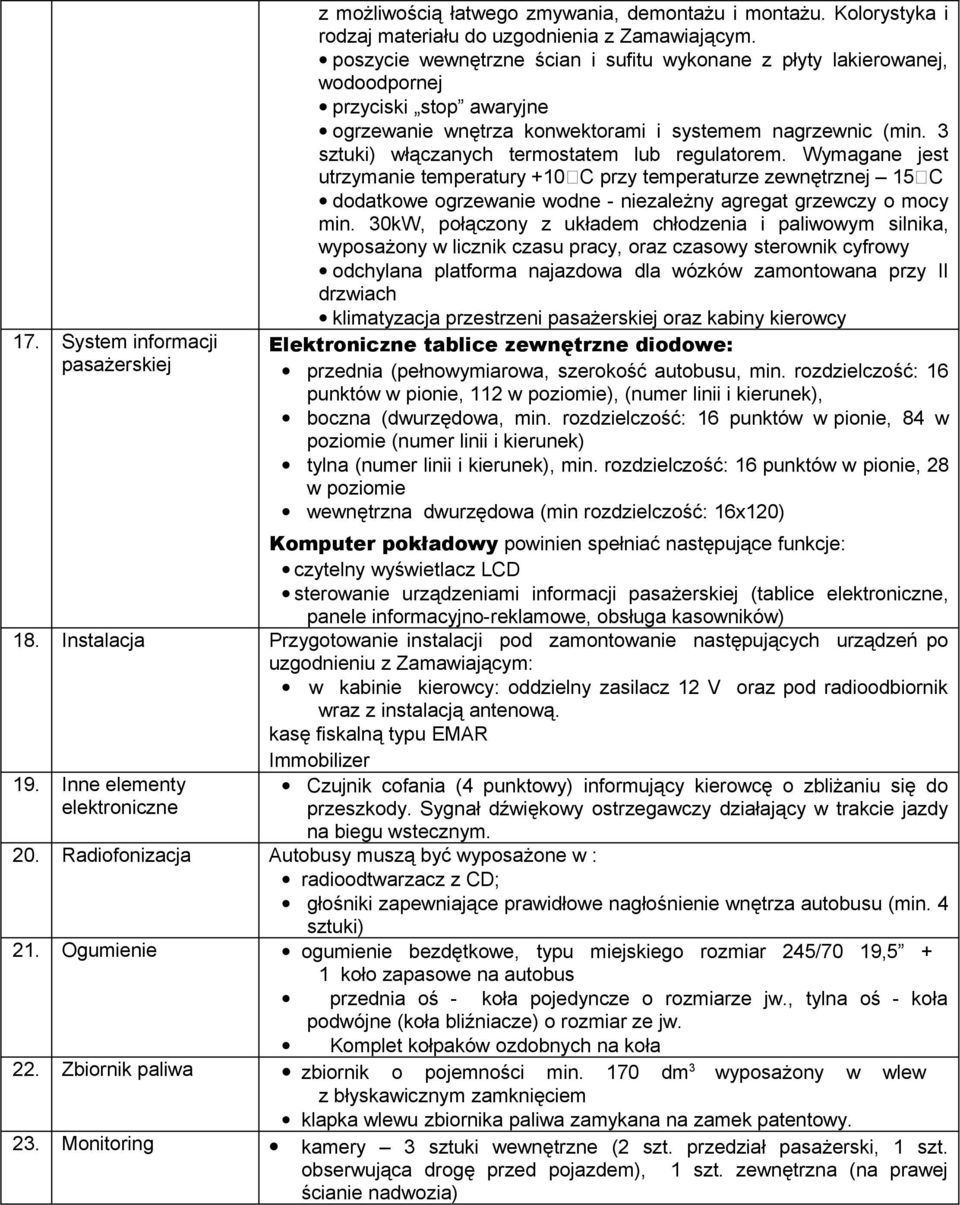

5 17. System informacji pasażerskiej z możliwością łatwego zmywania, demontażu i montażu. Kolorystyka i rodzaj materiału do uzgodnienia z Zamawiającym. poszycie wewnętrzne ścian i sufitu wykonane z płyty lakierowanej, wodoodpornej przyciski stop awaryjne ogrzewanie wnętrza konwektorami i systemem nagrzewnic (min. 3 sztuki) włączanych termostatem lub regulatorem. Wymagane jest utrzymanie temperatury +10 C przy temperaturze zewnętrznej 15 C dodatkowe ogrzewanie wodne - niezależny agregat grzewczy o mocy min. 30kW, połączony z układem chłodzenia i paliwowym silnika, wyposażony w licznik czasu pracy, oraz czasowy sterownik cyfrowy odchylana platforma najazdowa dla wózków zamontowana przy II drzwiach klimatyzacja przestrzeni pasażerskiej oraz kabiny kierowcy Elektroniczne tablice zewnętrzne diodowe: przednia (pełnowymiarowa, szerokość autobusu, min. rozdzielczość: 16 punktów w pionie, 112 w poziomie), (numer linii i kierunek), boczna (dwurzędowa, min. rozdzielczość: 16 punktów w pionie, 84 w poziomie (numer linii i kierunek) tylna (numer linii i kierunek), min. rozdzielczość: 16 punktów w pionie, 28 w poziomie wewnętrzna dwurzędowa (min rozdzielczość: 16x120) Komputer pokładowy powinien spełniać następujące funkcje: czytelny wyświetlacz LCD sterowanie urządzeniami informacji pasażerskiej (tablice elektroniczne, panele informacyjno-reklamowe, obsługa kasowników) 18. Instalacja Przygotowanie instalacji pod zamontowanie następujących urządzeń po uzgodnieniu z Zamawiającym: w kabinie kierowcy: oddzielny zasilacz 12 V oraz pod radioodbiornik wraz z instalacją antenową. kasę fiskalną typu EMAR Immobilizer 19. Inne elementy elektroniczne Czujnik cofania (4 punktowy) informujący kierowcę o zbliżaniu się do przeszkody. Sygnał dźwiękowy ostrzegawczy działający w trakcie jazdy na biegu wstecznym. 20. Radiofonizacja Autobusy muszą być wyposażone w : radioodtwarzacz z CD; głośniki zapewniające prawidłowe nagłośnienie wnętrza autobusu (min. 4 sztuki) 21. Ogumienie ogumienie bezdętkowe, typu miejskiego rozmiar 245/70 19,5 + 1 koło zapasowe na autobus przednia oś - koła pojedyncze o rozmiarze jw., tylna oś - koła podwójne (koła bliźniacze) o rozmiar ze jw. Komplet kołpaków ozdobnych na koła 22. Zbiornik paliwa zbiornik o pojemności min. 170 dm 3 wyposażony w wlew z błyskawicznym zamknięciem klapka wlewu zbiornika paliwa zamykana na zamek patentowy. 23. Monitoring kamery 3 sztuki wewnętrzne (2 szt. przedział pasażerski, 1 szt. obserwująca drogę przed pojazdem), ścianie nadwozia) 1 szt. zewnętrzna (na prawej

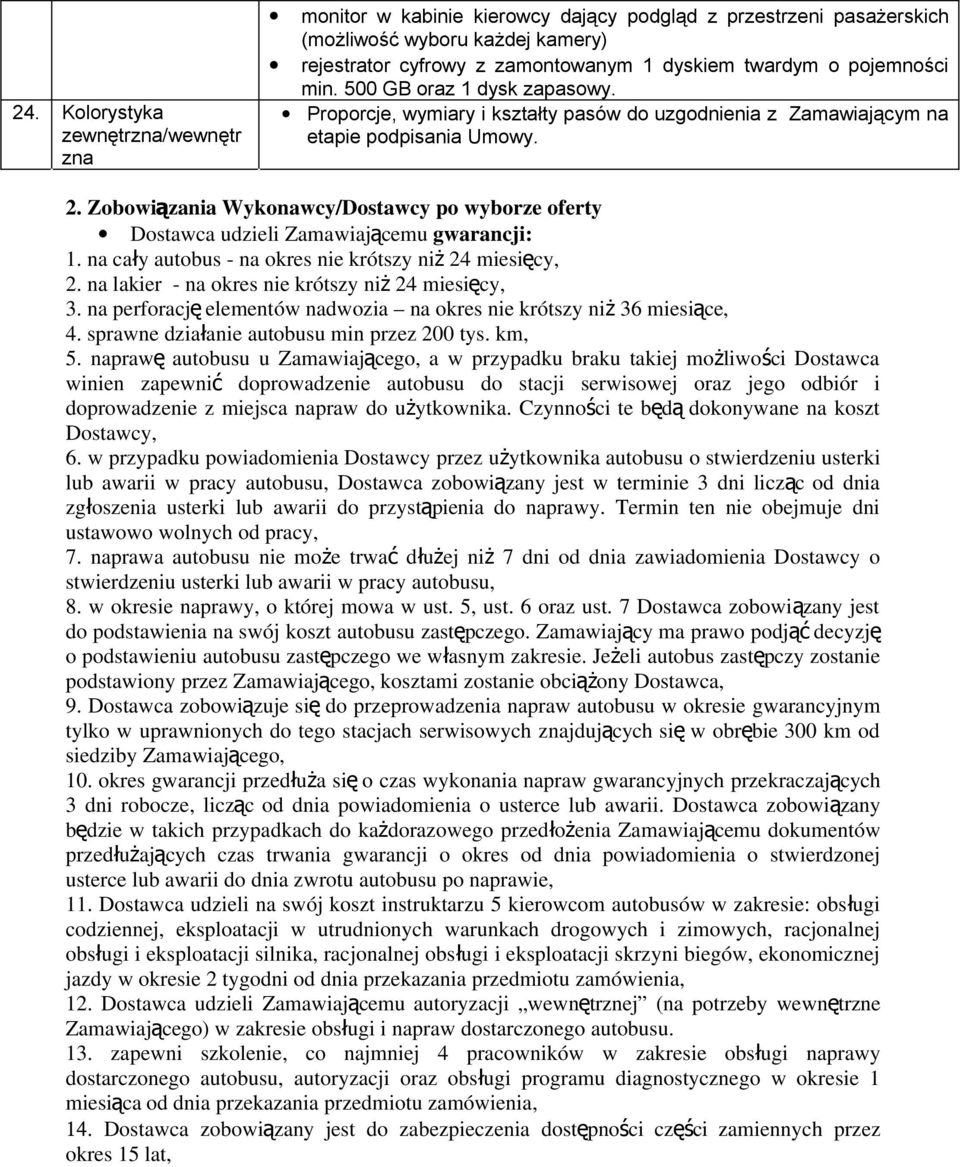

6 24. Kolorystyka zewnętrzna/wewnętr zna monitor w kabinie kierowcy dający podgląd z przestrzeni pasażerskich (możliwość wyboru każdej kamery) rejestrator cyfrowy z zamontowanym 1 dyskiem twardym o pojemności min. 500 GB oraz 1 dysk zapasowy. Proporcje, wymiary i kształty pasów do uzgodnienia z Zamawiającym na etapie podpisania Umowy. 2. Zobowiązania Wykonawcy/Dostawcy po wyborze oferty Dostawca udzieli Zamawiającemu gwarancji: 1. na cały autobus - na okres nie krótszy ni ż 24 miesięcy, 2. na lakier - na okres nie krótszy ni ż 24 miesięcy, 3. na perforacj ę elementów nadwozia na okres nie krótszy ni ż 36 miesiące, 4. sprawne działanie autobusu min przez 200 tys. km, 5. napraw ę autobusu u Zamawiającego, a w przypadku braku takiej możliwoś ci Dostawca winien zapewni ć doprowadzenie autobusu do stacji serwisowej oraz jego odbiór i doprowadzenie z miejsca napraw do użytkownika. Czynności te będ ą dokonywane na koszt Dostawcy, 6. w przypadku powiadomienia Dostawcy przez uż ytkownika autobusu o stwierdzeniu usterki lub awarii w pracy autobusu, Dostawca zobowiązany jest w terminie 3 dni liczą c od dnia zgłoszenia usterki lub awarii do przystą pienia do naprawy. Termin ten nie obejmuje dni ustawowo wolnych od pracy, 7. naprawa autobusu nie może trwa ć dłużej ni ż 7 dni od dnia zawiadomienia Dostawcy o stwierdzeniu usterki lub awarii w pracy autobusu, 8. w okresie naprawy, o której mowa w ust. 5, ust. 6 oraz ust. 7 Dostawca zobowią zany jest do podstawienia na swój koszt autobusu zastępczego. Zamawiający ma prawo podj ąć decyzję o podstawieniu autobusu zastępczego we własnym zakresie. Jeżeli autobus zastę pczy zostanie podstawiony przez Zamawiającego, kosztami zostanie obciążony Dostawca, 9. Dostawca zobowiązuje si ę do przeprowadzenia napraw autobusu w okresie gwarancyjnym tylko w uprawnionych do tego stacjach serwisowych znajdujących si ę w obrę bie 300 km od siedziby Zamawiającego, 10. okres gwarancji przedłuża si ę o czas wykonania napraw gwarancyjnych przekraczają cych 3 dni robocze, licząc od dnia powiadomienia o usterce lub awarii. Dostawca zobowią zany będzie w takich przypadkach do każdorazowego przedłożenia Zamawiają cemu dokumentów przedłużają cych czas trwania gwarancji o okres od dnia powiadomienia o stwierdzonej usterce lub awarii do dnia zwrotu autobusu po naprawie, 11. Dostawca udzieli na swój koszt instruktarzu 5 kierowcom autobusów w zakresie: obsł ugi codziennej, eksploatacji w utrudnionych warunkach drogowych i zimowych, racjonalnej obsługi i eksploatacji silnika, racjonalnej obsł ugi i eksploatacji skrzyni biegów, ekonomicznej jazdy w okresie 2 tygodni od dnia przekazania przedmiotu zamówienia, 12. Dostawca udzieli Zamawiającemu autoryzacji wewnętrznej (na potrzeby wewnę trzne Zamawiającego) w zakresie obsługi i napraw dostarczonego autobusu. 13. zapewni szkolenie, co najmniej 4 pracowników w zakresie obsł ugi naprawy dostarczonego autobusu, autoryzacji oraz obsł ugi programu diagnostycznego w okresie 1 miesiąca od dnia przekazania przedmiotu zamówienia, 14. Dostawca zobowiązany jest do zabezpieczenia dostępności częś ci zamiennych przez okres 15 lat,

7 15. Dostawca zobowiązany jest do dostawy (na warunkach ogólnych) częś ci zamiennych do dostarczonego autobusu w terminach: - w ciągu 72 godzin od zgłoszenia e- mailem, faksem lub od pisemnego zgł oszenia zapotrzebowania w przypadku części niezbędnych do uruchomienia autobusu, - w ciągu 7 dni od dnia zgłoszenia e- mailem, faksem lub od pisemnego zgł oszenia zapotrzebowania w pozostałych przypadkach koniecznych napraw. 3. Dostawca wraz z autobusami przekaże Zamawiającemu: 1. pełn ą dokumentacj ę techniczno eksploatacyjn ą autobusu w języku polskim w tym co najmniej: 2. kart ę pojazdu 3. instrukcj ę obsługi 4. książk ę gwarancyjna 5. świadectwo homologacji 6. schematy układów pneumatycznych i elektrycznych 7. komplet serwisowych instrukcji napraw dla dostarczanego typu autobusu, w tym podwozia i nadwozia 8. komplety instrukcji obsługi autobusu i napraw urządze ń będących na wyposaż eniu autobusu oraz jego oprogramowania 9. instrukcj ę naprawy zespołów i podzespoł ów zamontowanych w autobusie 10. aktualne katalogi częś ci zamiennych na oferowany autobus, w wersji papierowej 1 komplet oraz na CD 1 komplet (Wykonawca zapewni ich bieżące aktualizowanie) 11. książk ę przeglądów gwarancyjnych oraz pisemne zalecenie dot. przeglą dów i konserwacji dostarczonego autobusu, zawierające wykaz materiał ów eksploatacyjnych stosowanych w tym autobusie 4. Do specyfikacji technicznej Dostawca dołączy rysunki techniczne: gabaryty zewnę trzne we wszystkich rzutach oraz rzut pionowy z rozplanowaniem wnę trza oferowanego pojazdu, wyniki bada ń SORT 2 5. Dostawca ponadto zobowiązuje si ę do dołą czenia do oferty projektu umowy serwisowej i warunków gwarancji, w której to będ ą zawarte wszystkie powyż sze wymagania Zamawiającego dotyczące gwarancji serwisu. Certyfikat potwierdzają cy spełnienie normy EURO-5 i standardu EEV przez zaoferowany silnik. 6. Odbiór autobusu nastąpi przez Zamawiającego u Dostawcy na podstawie protokoł ów zdawczo odbiorczych. 7. Autobus musi posiada ć dwie gaśnice proszkowe o wadze 6 kg każ da, zabezpieczone przed kradzie żą, 2 kliny. Obowiązkowym wyposażeniem jest jeden odblaskowy trójką t ostrzegawczy, apteczka. 8. Termin realizacji przedmiotu zamównienia do 5 miesię cy od daty podpisania umowy przez Zamawiającego z Wykonawc ą.
