Instrukcja Obsługi T-Raxx COMPACT

Transkrypt

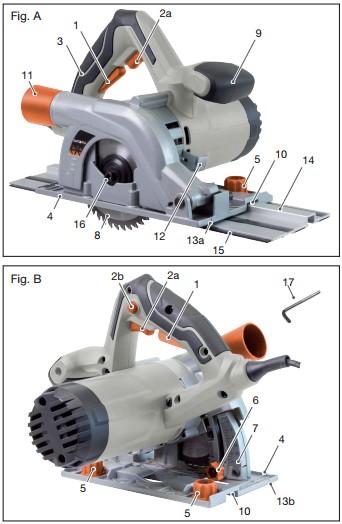

1 Prosimy o poświęcenie czasu na przeczytanie tej instrukcji w spokoju i utrzymać ją również do późniejszego wykorzystania. Przeznaczona do użytku domowego. UWAGA! Aby zmniejszyć ryzyko obrażeń przeczytać instrukcję. OBJAŚNIENIE SYMBOLI Ostrzeżenie ogólne - Bądź ostrożny i przestrzegaj ogólnych wskazówek. Ryzyko porażenia prądem. Natychmiast odłączyć przewód zasilający od gniazdka elektrycznego, gdy kabel zasilający jest uszkodzony, podczas czyszczenia i konserwacji. Zawsze należy nosić ochraniacze słuchu. Nadmierny hałas może powodować utratę słuchu. Nosić maskę przeciwpyłową. Podczas pracy z drewnem i innymi materiałami może powstawać szkodliwy pył. Materiały zawierający azbest nie mogą być przetwarzane! Nosić okulary ochronne. generowane podczas pracy iskry z elektronarzędzie, drzazgi, wióry i pyły mogą spowodować utratę wzroku. Elektronarzędzie o klasie ochrony II. Ten znak symbolizuje, że to urządzenie odpowiada klasie ochrony II. Oznacza to, że urządzenie jest wyposażone we wzmocnioną podwójną izolację pomiędzy układem zasilania a napięciem wyjściowym lub metalową obudową. 1. Blokada zanurzenia 2. Włącznik/Wyłącznik 3. Uchwyt 4. Podstawa 5. Śruba regulacyjna 6. Regulacja głębokości cięcia 7. Podziałka głębokości cięcia 8. Tarcza 9. Dodatkowy uchwyt 10. Rowek prowadnicy 11. Odsysanie 12. Blokada tarczy 13. (a + b) oznaczenia linia cięcia 14. Linia ciecia 15. Ochrona przed odłamkami 16. Śruba 17. Klucz imbusowy SZANOWNI PAŃSTWO Instrukcje zawierają ważne informacje dotyczące obsługi nowego produktu. Pozwalają one korzystać ze wszystkich funkcji, a one pomogą uniknąć nieporozumień i zapobiec uszkodzeniom. CE oznacza "Conformité Européenne ", oznacza to zgodnie z dyrektywami UE. Z oznakowaniem CE producent potwierdza, że elektronarzędzie jest zgodne z obowiązującymi dyrektywami europejskimi. Nie należy wyrzucać wraz z odpadami z gospodarstwa domowego! OGÓLNE WSKAZÓWKI BEZPIECZEŃSTWA DLA ELEKTRONARZĘDZI UWAGA! Przeczytaj wszystkie ostrzeżenia i wskazówki. Niezastosowanie się do ostrzeżeń i wskazówek może spowodować porażenie prądem, pożar i / lub ciężkie obrażenia ciała. UWAGA! Wyłączać urządzenie kiedy nie jest używane. UWAGA! Wyciągać zawszę wtyczkę z gniazda kiedy urządzenie nie jest używane lub podczas konserwacji. Niezastosowanie się do ostrzeżeń i instrukcji może spowodować porażenie prądem, pożar i / lub ciężkie obrażenia ciała.

2 Termin "elektronarzędzie" w ostrzeżeniach odnosi się do elektronarzędzi zasilanych prądem elektrycznym (z przewodu zasilającego) oraz akumulatorami (bez kabla). Zachowaj te instrukcje bezpieczeństwa! 1. Miejsce pracy a) Utrzymuj swoje miejsce pracy czyste i dobrze oświetlone. Nieporządek i słabe światło może prowadzić do wypadków. b) Nie pracować w środowiskach zagrożonych wybuchem, w obecności łatwopalnych cieczy, gazów lub pyłów. Elektronarzędzia wytwarzają iskry, które mogą zapalić pył lub opary. c) Chronić dzieci i inne osoby podczas pracy elektronarzędziem. Chwila nieuwagi może spowodować utratę kontroli nad urządzeniem. 2. Bezpieczeństwo elektryczne a) Wtyczka urządzenia musi pasować do gniazda sieciowego. Wtyczka nie może być w żaden sposób modyfikowana. Nie należy stosować żadnych przejściówek z uziemieniem ochronnym. Oryginalne wtyczki i pasujące gniazda zmniejszają ryzyko porażenia prądem. b) Unikaj dotykania uziemionych powierzchni takich jak rury, grzejniki, piece i lodówki. Istnieje zwiększone ryzyko porażenia prądem, jeśli twoje ciało jest uziemione. c) Chronić urządzenie przed deszczem i wilgocią. Wnikanie wody do elektronarzędzia zwiększa ryzyko porażenia prądem. d) Nie nadużywaj kabla do przenoszenia urządzenia, aby się rozłączyć lub wyciągnąć wtyczkę z gniazdka. Trzymaj przewód z dala od źródeł ciepła, oleju, ostrych krawędzi lub ruchomych części. Uszkodzone lub poplątane kable zwiększają ryzyko porażenia prądem. e) Podczas pracy z elektronarzędziem na zewnątrz, należy używać tylko przedłużaczy, które nadają się również do zastosowania na zewnątrz. Zastosowanie specjalnego przedłużacza zmniejsza ryzyko porażenia prądem. f) Podczas pracy narzędziem w wilgotnym otoczeniu, należy użyć wyłącznika różnicowoprądowego. Zastosowanie wyłącznika zmniejsza ryzyko porażenia prądem. 3. Bezpieczeństwo osób a) Bądź czujny, uważaj na to co robisz i kieruj się zdrowym rozsądkiem podczas pracy elektronarzędziem. Nie używaj elektronarzędzia, gdy jesteś zmęczony lub pod wpływem narkotyków, alkoholu lub leków. Chwila nieuwagi podczas pracy elektronarzędziem, może doprowadzić do poważnych obrażeń. b) Stosować środki ochrony osobistej i zawsze nosić okulary ochronne. Noszenie osobistego wyposażenia ochronnego, takiego jak maska przeciwpyłowa, antypoślizgowe obuwie robocze, kask ochronny lub ochraniacze uszu, w zależności od rodzaju i użytkowania elektronarzędzia, zmniejsza ryzyko obrażeń. c) Unikać przypadkowego uruchomienia. Upewnij się, że przełącznik jest wyłączony przed podłączeniem go do zasilania i / lub akumulatora. Noszenia urządzenie z palcem na wyłączniku lub podłączenie do sieci włączonego urządzenia, może prowadzić do wypadków. d) Przed włączeniem elektronarzędzia usunąć narzędzia do regulacji. Narzędzie lub klucz, który znajduje się w części narzędzia może prowadzić do urazów. e) Unikać nieprawidłowej postawy. Zapewnij bezpieczną postawę i utrzymuj równowagę w każdej chwili. W ten sposób można lepiej sterować urządzeniem w nieoczekiwanych sytuacjach. f) Nosić odpowiednią odzież. Nie należy nosić luźnej odzieży ani biżuterii. Włosy, odzież i rękawice trzymaj z dala od części ruchomych. Odzież, biżuteria lub długie włosy mogą się zaplątać w ruchome części. g) Jeśli podłączony jest system do odsysania pyłu, należy upewnić się czy jest on prawidłowo zamontowany. Korzystanie z odsysacza może zmniejszyć zagrożenie pyłami. 4. Staranne obchodzenie się i użytkowanie elektronarzędzia. a) Nie należy przeciążać urządzenia. Użyj do swojej pracy prawidłowego elektronarzędzia. Prawidłowe elektronarzędzie wykona pracę lepiej i bezpieczniej. b) Nie należy używać urządzenia z uszkodzonym włącznikiem. Urządzenie, które nie można włączyć lub wyłączyć stanowi zagrożenie. c) Wyjąć wtyczkę z gniazdka i / lub wyjąć baterię przed dokonaniem jakichkolwiek regulacji, wymiany akcesoriów lub odłożeniem elektronarzędzia. Ten środek ostrożności zapobiega niezamierzonemu uruchomieniu elektronarzędzia. d) Przechowywać nieużywane elektronarzędzia w miejscu niedostępnym dla dzieci. Osoby, które nie są zaznajomione z urządzeniem lub nie przeczytały instrukcję nie powinny używać narzędzia. Elektronarzędzia stanowią niebezpieczeństwo, gdy są używane przez niedoświadczone osoby. e) Sprawdź, czy ruchome części pracują prawidłowo, nie zacinają się, czy części są uszkodzone lub uszkodzone w taki sposób, że funkcja elektronarzędzia jest osłabiona. Jakiekolwiek uszkodzone części przed użyciem należy naprawić. Wiele wypadków powstaje na wskutek niewłaściwej konserwacji. f) Utrzymuj tarczę czystą i ostrą. Czyste i ostre tarcze rzadziej się zacinają i lepiej się prowadzą. g) Używać elektronarzędzia, akcesoriów, końcówek itp. zgodnie z tymi instrukcjami. Brać pod uwagę warunki pracy i zadania. Użycie elektronarzędzi do celów innych niż te

3 przeznaczone może prowadzić do niebezpiecznych sytuacji. 5. Serwisowanie a) Urządzenie powinien naprawiać tylko wykwalifikowany personel i tylko na oryginalnych częściach. Zapewni to bezpieczeństwo urządzenia. WSKAZÓWKI BEZPIECZEŃSTWA DLA PIŁ Gdy mamy do czynienia z elektronarzędziami powinniśmy zawsze, podjąć środki bezpieczeństwa w celu zmniejszenia ryzyka pożaru, porażenia prądem i obrażeń. Poniższe instrukcje powinny zostać przeczytane a następnie przechowane, zanim urządzenie zostanie oddany do użytku. Upewnić się, że napięcie sieciowe odpowiada wartościom podanym na tabliczce znamionowej. Osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych nie mogą używać piły tarczowej, chyba że są one nadzorowane i pouczone przez opiekuna. Nie pozostawiać włączonego urządzenia bez nadzoru i przechowywać poza zasięgiem dzieci. Dozwolone do stosowania tylko przedłużacze o odpowiedniej jakości kabla. Nie zbliżać rąk do obszaru roboczego. Nosić odpowiednią odzież roboczą i środki ochrony oczu, rąk i słuchu. Tarczę dotykać tylko w rękawicach ochronnych. spełniają w/w warunków mogą powodować utratę kontroli. Nie używać uszkodzonej lub wygiętej śruby montażu tarczy. Poszczególne elementy zostały specjalnie opracowane do tej piły. Rozpocząć pracę dopiero gdy urządzenie osiągnie maksymalne obroty. Po wyłączeniu nie hamować tarczy wywierając na nią bocznego nacisku. Odkładać piłę dopiero gdy dojdzie do zatrzymania tarczy. Nie wystawiać piły na działanie wysokich temperatur, wilgoci i wstrząsów. Może dojść do uszkodzenia piły. PRZYCZYNY I ZAPOBIEGANIE ODRZUTOWI Odrzut to nagła reakcja na ściskanie, blokowanie lub zahaczenie końca tarczy, co oznacza, że w sposób niekontrolowany piła może się podnieść i wyskoczyć z obrabianego przedmiotu w stronę operatora. Odrzut może nastąpić, gdy ostrze się zablokuje lub zaciśnie w szczelinie. W tym przypadku siła obrotowa może wypchnąć urządzenie w stronę operatora. Odrzut występuje, gdy ostrze zostaje skręcone lub jest nieprawidłowo zamocowane. Tak więc zęby tylnej części tarczy mogą zahaczyć o powierzchnię przedmiotu obrabianego, przez co ostrze zostaje wypchnięte z szczeliny, a piła przeskakuje z powrotem do operatora. Odrzut jest wynikiem błędnej lub niewłaściwej obsługi piły. Można temu zapobiec poprzez odpowiednie środki ostrożności, jak to opisano poniżej. Pamiętać, że zużyta tarcza jest nadal ostra. Łapać tylko za powierzchnię boczni nigdy za zęby. Nie rzucać i opuszczać tarczy. Nie używać tarcz do szlifowania. Nie łapać pod obrabiany obiekt. Osłona nie ochroni dłoni w tym miejscu. Należy dostosować głębokość cięcia do grubości przedmiotu. Mniej niż cała wysokość zęba powinna wystawać poniżej obrabianego obiektu. Nie należy ciąć bardzo małych przedmiotów. Przy obróbce okrągłych przedmiotów należy zastosować uchwyty, które zabezpieczą przedmiot przed obracaniem. Nigdy nie trzymać podczas cięcia obiektu w ręku lub opartego na nodze. Ważne aby go dobrze zabezpieczyć w celu zminimalizowania możliwości kontaktu z ciałem, zaklinowania tarczy lub utraty kontroli. Trzymać urządzenie za izolowane uchwyty, kiedy istnieje ryzyko, że tarcza natrafi na schowane przewody będące pod napięciem. Kontakt z takim przewodem może prowadzić do porażenia prądem. Przy wykonywaniu długich cięć należy używać prowadnicy. Polepsza to dokładność jak i zmniejsza ryzyko blokownia tarczy. Używać tylko tarcz o odpowiednich rozmiarach i z pasującymi otworami wewnętrznymi. Tracze, które nie Trzymać pilarkę obiema rękoma i przenieść swoje ramiona w pozycję, w której można się oprzeć sile odrzutu. Nigdy nie stawać wzdłuż linii cięcia. Odrzut może spowodować, że piła przesunie się do tyłu. Odpowiednie środki ostrożności pozwolą zapanować nad odrzutem. Jeśli tarcza się zablokuje lub piła się zatrzyma z innego powodu, zwolnij przycisk ON / OFF i przytrzymaj piłę nieruchomo w materiale aż tarcza dojdzie do zatrzymania. Nigdy nie próbuj wyjmować piły podczas pracy lub ciągnąć do tyłu, gdy tarcza jest w ruchu. Określić przyczynę i eliminować je za pomocą odpowiednich środków. Jeżeli chcemy rozpocząć pracę od nowa należy umieścić piłę w przedmiocie i sprawdzić czy tarcza się nie blokuje. Chronić duże płyty podczas ciecia aby zmniejszyć ryzyko blokowania tarczy. Pod własnym ciężarem mogą się wyginać. Należy je podpierać na dwóch końcach jak i w pobliżu linii cięcia. Nie używać tępej lub uszkodzonej tarczy. Tępe lub zużyte tarcze powodują wykonanie cienkiej szczeliny co prowadzi do zwiększenia tarcia i blokowania tarczy. Przed rozpoczęciem należy dociągnąć regulację głębokości cięcia. Jeżeli podczas cięcia dojdzie do zmiany głębokości może to wywołać zakleszczanie tarczy.

4 Nie odkładać piły na stole lub podłodze zanim dojdzie do zatrzymania tarczy. Obracająca tarcza prowadzi do przesuwania piły w przeciwnym kierunku do kierunku cięcia. Piła nie jest przystosowana do odwróconego działania w postaci piły stołowej. Nie operować piłą kiedy nie działa poprawnie lub została uszkodzona. W przypadku wystąpienia problemów technicznych, nie próbować samemu rozwiązać problemu. Proszę skontaktować się w biurem obsługi klienta lub specjalistą. BEZPIECZEŃSTWO ELEKTRYCZNE Zawsze przestrzegać lokalnych przepisów bezpieczeństwa dotyczących ryzyka pożaru, porażenia prądem i obrażeń. Upewnij się, że napięcie sieciowe odpowiada danym na tabliczce znamionowej. Elektronarzędzie o klasie ochrony II. Ten znak symbolizuje, że to urządzenie odpowiada klasie ochrony II. Wymiana przewodu zasilajacego Jeżeli dojdzie do uszkodzenia przewodu należy go wymienić. Wymiany powinien dokonać producent lub wykwalifikowana osoba. Natychmiast po wymianie należy utylizować stare przewody. Użuwanie przedłużaczy Należy używać wyłącznie zatwierdzonego przedłużacza, która odpowiada mocy silnika. Przewody muszą mieć minimalny przekrój 1,5 mm 2. przewód znajdujący się na rolce, należy całkowicie rozwinąć. Nieodpowiednie przedłużacze mogą być niebezpieczne. Musi być przeznaczony do użytku na zewnątrz, a połączenie musi być suche i znajdować się nad ziemią. Zaleca się w tym celu wykorzystać bęben linowy, który posiada gniazdo co najmniej 60 mm nad ziemią. PRZED PIERWSZYM UŻYCIEM Wyciągnąć piłę i akcesoria z opakowania. Sprawdź piłę pod kątem uszkodzeń mogących powstać podczas transportu. Nie używaj go, jeśli jest uszkodzony. Przechowywać materiały opakowaniowe z dala od dzieci. Niebezpieczeństwo uduszenia! UŻYCIE ZGODNE Z PRZEZNACZENIEM Piła tarczowa jest do cięcia drewna, materiałów drewnopodobnych, gipsu, tkanin wiązanych włókien cementu i tworzyw sztucznych (tarcza TCT), terakota, granitu lub betonu (tarcza diamentowe). Piła tarczowa może być używany tylko z szyną prowadzącą, która jest przewidziana do tego narzędzia. WŁĄCZANIE / WYŁĄCZANIE 1. Aby włączyć należy najpierw nacisnąć przycisk odblokowania (2b) po czym włącznik / wyłącznik (2a). 2. Aby wyłaczyć należy puścić włącznik / wyłącznik (2a+b) 3. Przycisk (1) zwalnia blokadę zanurzenia, tak aby można było przesunać silnik wraz z tarczą w dół. USTAWIENIE GŁĘBOKOŚCI CIĘCIA Głębokość można regulować w zakresie od 0 do 28 mm. 1. W pierwszej kolejności należy zwolnić śrubę regulacji głębokości cięcia (6) po czym ustawić żądaną głębokości przy pomocy podziałki (7). 2. Dokręcić śrubę regulacji głębokości (6). Silnik, odpowiednio tarcza zanużają się tylko tyle ile ustawiono. OKREŚLENIE LINII CIĘCIA Na podstawie (4) naniesionę są wskaźniki linii cięcia (13 a+b). Podczas użycia bez prowadnicy należy prowadzić urządzenie wskaźnikami wzdłuż linii cięcia. PRZYGOTOWANIE Przed każdym użyciem należy skontrolować wszystkie funkcje piły pod katem poprawnego działania. W przypadku niepoprawnego działania nie używać narzedzia. Zamocować obrabiany przedmiot w taki sposób aby podczas pracy nie mógł się przemieszczać. Odpowiednio podeprzeć obiekt. ZAWARTOŚĆ OPOAKOWANIA 1 x T-raxx Compact 3 x Prowadnica 33 cm 2 x Łączniki do prowadnic 2 x Zaciski do prowadnicy 1 x Tracza widiowa 40 zębów 1 x Tarcza diamentowa 1 x Klucz imbusowy 1 x Instrukcja obsługi PRAWIDŁOWA PRACA PIŁĄ TARCZOWĄ Stale trzymać piłę obiema rękoma za przewidziane do tego uchwyty (3 i 9). Przesuwać piłę tylko do przodu, nigdy do tyłu. Połozyć urządzenie przednią częścią podstawy na przedmiocie. Przesuwać piłę w stronę obiektu tylko gdy jest ona włączona.

5 Dopasować posuwa aby zapobiec przegrzaniu silnika. WYKONANIE CIĘĆ 1. Ustawić żądaną głębokość cięcia. 2. Aby włączyć należy w pierwszej kolejności wcisnąć blokadę włącznika (2b) po czym uruchomić piłę nacisnąć włącznik (2a). Nacisnąć blokadę zanużenia (1) aby zatopić tarczę w obrabianym przedmiocie. Przesuwać urządzenie do przodu aby wykonać cięcie. WYCINANIE OTWORÓW 1. Ustawić żądaną głębokość cięcia. 2. Aby włączyć należy w pierwszej kolejności wcisnąć blokadę włącznika (2b) po czym uruchomić piłę nacisnąć włącznik (2a). Nacisnąć blokadę zanużenia (1) aby zatopić tarczę w obrabianym przedmiocie. Wskazówka: Aby uniknąć ryzyka odrzutu. Należy przestrzegać poniższych punktów. Zawsze należy opierać tylną część podstawy (4) o przedmiot. Stale trzymać urządzenie obiema rękoma za uchwyty. WYMIANA TARCZY Zawsze wyłączyć piłę i wyciągnąć wtyczkę z gniazda sieciowego, zanim rozpoczniemy prace przy urządzeniu. 1. Wcisnąć blokadę zanurzenia (1) po czym przesunąć silnik w dół. 2. Wcisnąć blokadę tarczy (12) i trzymać. 3. Kluczem imbusowym 5mm przekręcić śrubę (16) do przodu i tyłu do momentu zablokowania tarczy. 4. Odkręcić śrubę kręcąc przeciwnie do ruchu wskazówek zegara. Usunąć podkładkę i tarczę. 5. Oczyścić podkładkę i zamontować nową tarczę. Wskazówka: Strzałki obrotu na urządzeniu i tarczy muszą wskazywać w tą samą stronę. 6. Wcisnąć blokadę tarczy (12) i trzymać, przykręcając śrubę (16). 1. Położyć prowadnicę na obiekcie i zamocować przy pomocy zacisków. Zaciski należy wsunąć w szczelinę prowadnicy (jak na rysunku). Wskazówka: Prowadnicę kłaść gumowymi uszczelkami w stronę przedmiotu. 2. Nałożyć podstawę na prowadnicę. Podstawa posiada rowek pasujący do wypustki prowadnicy. REGULACJA PIŁY NA PROWADNICY Luzy pomiędzy piłą a prowadnicą można przy pomocy śrub regulacyjnych (5) zminimalizować. 1. Aby zwolnić należy je przekręcić przeciwnie do ruchu wskazówek zegara. 2. Aby zminimalizować luzy należy śruby kręcić zgodnie z ruchem wskazówek zegara. 3. Aby zabezpieczyć przekręcić śruby (5) zgodnie z ruchem wskazówek zegara. ŁĄCZNIKI DO PROWADNIC 1. Aby połączyć prowadnice należy pierwszy łącznik wsunąć od dołu w szczelinę prowadnicy. 2. Z drugim łącznikiem należy postąpić podobnie. 3. Dokręcić wkręty dociskowe kluczem imbusowym 3mm do oporu. PROWADNICA I ZACISKI Prowadnice pozwalają na wykonywanie prostych i dokładnych cięć. Dodatkowo chronią powierzchnię przedmiotu przed zarysowaniami. Zaciski pozwalają unieruchomić prowadnicę. USTALENIE LINII CIĘCIA Podczas używania piły wraz z prowadnicą, należy oznaczenia linii cięcia (a + b) znajdujące się na przedniej i tylnej części podstawy ustawić wzdłuż naszej naniesionej linii cięcia. OCHRONA ODŁAMKÓW PROWADNICY Prowadnica wyposażona jest w ochronę przeciwko odłamkom w postaci gumowej uszczelki (15). Przed pierwszym użyciem należy uszczelkę przyciąć. Ochraniacz zabezpiecza

6 powierzchnię górną przedmiotu przed wyłamywaniem i szczerbieniem spowodowanej układem zębów tarczy. TARCZE Średnica zewnętrzna: Ø 110 mm Średnica wewnętrzna: Ø 22,2 mm Grubość: 2 mm Ilość zębów: 40 Max. dopuszczalna prędkość: 13000/min Przeznaczenie: Cięcie Materiał: Drewno Średnica zewnętrzna: Ø 110 mm Średnica wewnętrzna: Ø 22,2 mm Grubość: 2 mm Ilość zębów: 9 Max. dopuszczalna prędkość: 13000/min Przeznaczenie: Cięcie Materiał: Flizy, Granit, Beton KONSERWACJA I CZYSZCZENIE Przed wszelakimi pracami należy odłączyć wtyczkę od gniazda sieciowego. Wszystkie prace, które wymagają otwarcia obudowy urządzenia powinny być przeprowadzane przez specjalistów lub wykwalifikowany personel. Utrzymywać piłę w czystości. Po każdym zabiegu należy oczyścić urządzenie wilgotną ścierką lub sprężonym powietrzem. Nie używać żrących detergentów. DANE TECHNICZNE Aby uniknąć obrażeń zawsze w pierwszej kolejności odłączać piłę od zasilania. Czyścić wilgotną ścierką. Przy uporczywych zabrudzeniach dozwolone jest używanie delikatnego mydła które nie uszkodzi plastikowych elementów obudowy. Utrzymywać w czystości otwory wentylacyjne. Chronić przed wnikaniem do wnętrza urządzenia płynów. Naprawy, inspekcje lub wymiany powinny być dokonywane przez wykwalifikowany personel. Jeżeli występuje duże iskrzenie z silnika należy wymienić szczotki silnikowe. Wymiany powinien dokonać fachowiec. Uchwyt: 1,646 m/s 2 Dodatkowy uchwyt: 1,744 m/s 2 Cięcie metalu(ah,m) Uchwyt: 1,505 m/s 2 Dodatkowy uchwyt: 2,507 m/s 2 Cięcie Flizy (ah) Uchwyt: 3,253 m/s 2 Dodatkowy uchwyt: 4,415 m/s 2 Niepewność K:1,5 m/s 2 Stopień ochrony: IP20 UTYLIZACJA Nie wyrzucać elektronarzędzi wraz ze śmieciami z gospodarstwa domowego. Urządzenie dostarczane jest w opakowaniu, aby zapobiec uszkodzeniu podczas transportu. To opakowanie jest surowcem, a zatem może być ponownie wykorzystane lub może być zwrócone do recyklingu. Urządzenie i jego akcesoria wykonane są z różnych materiałów, takich jak metal i tworzywa sztuczne. Wadliwe komponenty poddaj specjalnej utylizacji odpadów. Zapytaj w sklepie, lub w urzędzie do zarządzania odpadami! Produkt i instrukcje mogą być zmienione. Specyfikacje mogą ulec zmianie bez powiadomienia. DEKLARACJA ZGODNOŚCI My, Batavia GmbH, Weth. Buitenhuisstraat 2a, NL-7951 SM Staphorst, deklarujemy z pełną odpowiedzialnością, że wyrób T-raxx Copmact typu BT-PS00$, artykuł nr spełnia podstawowe wymagania, ujęte w europejskich dyrektywach 2004/108 / WE kompatybilność (EMC), 2006/42 / WE (maszyny) oraz ich zmianach. Do uzupełnienia deklaracji zostały poniższe normy zostały spełnione: EN : A11 EN : 2010 EN : 2011 ZEK / 11:11 EN : A1 + A2 EN : A1 + A2 EN : 2013 EN : A1 + A2 Napięcie: V ~, 50 Hz Moc: 1050 W Prędkość obrotowa: /min Wymiary tarczy: 110 x 22,2 x 2 mm Waga: 3 kg Stopień ochrony: II Max. głębokość cięcia z prowadnicą: 22 mm Max. głębokość cięcia bez prowadnicy: 28 mm Poziom Ciśnienia akustycznego LpA: 99,92 db(a) Niepewność: 3 db(a) Poziom Mocy akustycznej LWA: 110,92 db(a) Niepewność: 3 db(a) Wibracje Cięcie drewna (ah,w)
