PROJEKT ZAGOSPODAROWANIA TERENU PRZY ZESPOLE SZKÓŁ W RYBNIE

Transkrypt

1 PROJEKT ZAGOSPODAROWANIA TERENU PRZY ZESPOLE SZKÓŁ W RYBNIE NAZWA PROJEKTU: MODERNIZACJA ODDZIAŁÓW PRZEDSZKOLNYCH W GMINIE RYBNO OBIEKT: PLAC ZABAW DLA DZIECI MŁODSZYCH dz. nr 38/1, obr. Rybno ADRES BUDOWY: Rybno, ul. Długa 11 INWESTOR: GMINA RYBNO ADRES INWESTORA: Rybno, ul. Długa 20 REALIZACJA PROJEKTU: Zespół Szkół w Rybnie, ul. Długa 11 PROJEKT WYKONALI: 1. PROJEKTANT: mgr inż. arch. TOMASZ GAJEWSKI upr. bud. 62/91/ Sk-ce 2. OPRACOWAŁ: techn. bud. ANDRZEJ KRAWCZYK upr. bud. nr ST /73 1 maj 2014r. 1

2 SPIS TREŚCI I CZĘŚĆ OPISOWA OPIS TECHNICZNY 1. PRZEDMIOT INWESTYCJI 2. PODSTAWA OPRACOWANIA 3. PODSTAWA OPRACOWANIA 4. STAN ISTNIEJĄCY 5. STAN PROJEKTOWANY 6. BILANS TERENU 7. DANE O ISTNIEJĄCYCH I PRZEWIDYWANYCH CECHACH ZAGROŻENIA DLA ŚRODOWISKA ORAZ HIGIENY I ZDROWIA UŻYTKOWNIKÓW 8. INFORMACJE DOTYCZĄCE HIGIENY I ZDROWIA UŻYTKOWNIKÓW 9. DANE OKREŚLAJĄCE WPŁYW EKSPLOATACJI GÓRNICZEJ 10. UWAGI KOŃCOWE II CZĘŚĆ RYSUNKOWA 1. MAPA DO CELÓW PROJEKTOWYCH RYS. 0 SKALA 1: GRANICE INWESTYCJI RYS. 1 SKALA 1: STREFY BEZPIECZEŃSTWA DLA URZĄDZEŃ RYS. 2 SKALA 1: ROZMIESZCZENIE ZABAWEK RYS. 3 SKALA 1: PROJEKT UŁOŻENIA NAWIERZCHNI RYS. 4 SKALA 1: WYPOSAŻENIE PLACU ZABAW ZAŁ WZORY LOGOTYPÓW DO OZNAKOWANIA ZAŁ REGULAMIN KORZYSTANIA Z OBIEKTU ZAŁ. 3 III OŚWIADCZENIE I DOKUMENTY PROJEKTANTA 2

3 I CZĘŚĆ OPISOWA OPIS TECHNICZNY 1. PRZEDMIOT INWESTYCJI zakres całego zamierzenia inwestycyjnego Przedmiotem inwestycji jest budowa PLACU ZABAW DLA DZIECI MŁODSZYCH. Zaprojektowany obiekt znajduje się na zapleczu boisk sportowych usytuowanych za budynkami Zespołu Szkół w Rybnie przy ul. Długiej 11. Plac zabaw zaprojektowano na działce 38/1 położonej w Rybnie, która jest własnością Gminy Rybno. Dojazd i dojście do omawianego placu zabaw zaplanowano od ul. Długiej. Na terenie przeznaczonym pod plac zabaw zaprojektowano zamontowanie zabawek dla dzieci jak: huśtawka ważka szt. 1, zjeżdżalnia Neo szt. 1, huśtawka junior szt. 1, statek małego pirata szt.1, karuzela z kierownicą szt. 1, huśtawka gniazdo szt. 1, bujak koniki szt. 1, bujak zebra szt. 1. Obiekt usytuowany będzie przy istniejącym pieszym ciągu komunikacyjnym, przebiegającym wzdłuż ogrodzenia boiska sportowego. 1.2 Rodzaj robót - roboty budowlane, drogowe, 2.2 Zakres całego zamierzenia inwestycyjnego: korytowanie terenu pod warstwy podkładowe nawierzchni placu zabaw wykonanie warstwy nawierzchniowej placu zabaw wyposażenie terenu w urządzenia do zabaw dla dzieci ogrodzenie terenu 2. PRZEDMIOT OPRACOWANIA Przedmiotem niniejszego opracowania jest projekt zagospodarowania terenu znajdującego się na działce nr 38/1 za istniejącymi boiskami sportowymi. wykonanie placu zabaw podbudowy i nawierzchni syntetycznej zamontowanie urządzeń zabawowych dla dzieci ogrodzenie terenu z paneli metalowych o wys. 1,50 m 3. PODSTAWA OPRACOWANIA a) zlecenie inwestora; b) zaakceptowana przez Inwestora koncepcja dla projektowanej inwestycji; c) wizja lokalna w terenie, dokumentacja fotograficzna; d) mapa sytuacyjno-wysokościowa do celów projektowych w skali 1: 500; e) uzgodnienia projektu; 3

4 f) obowiązujące akty prawne i przepisy branżowe. 4. STAN ISTNIEJĄCY Teren przedmiotowej inwestycji stanowi działka nr ewid. 38/1 w Rybnie, gmina Rybno. Na działce nr 38/1 znajdują się budynki Zespołu Szkół w Rybnie, kompleks boisk sportowych z zapleczem techniczno- socjalnym. Boiska sportowe są ogrodzone płotem z siatki plecionej na słupach stalowych z rur. Teren wokół boisk posiada ciągi komunikacyjne z kostki betonowej dla ruchu pieszego. Działka 38/1 jest terenem w całości wyłączonym z produkcji rolnej i stanowi własność Gminy Rybno. Teren pod plac zabaw jest płaski, pokryty trawą z niewielkim spadkiem w kierunku cieku wodnego, przepływającego przez omawianą działkę. Teren i boiska sportowe posiadają oświetlenie elektryczne. W ciągu komunikacyjnym przyległym do projektowanego placu zabaw znajdują się ławki ogrodowe, które będą służyły do wypoczynku osób korzystających z urządzeń zabawowych. 5. STAN PROJEKTOWANY Projektem objęty został teren położony na dz. 38/1 w Rybnie, położony od str. płd. na zapleczu boisk sportowych Zespołu Szkół w Rybnie. Plac przeznaczony jest do zabaw dla dzieci młodszych. Obszar opracowania znajduje się na terenie zielonym - o powierzchni ok. 200,00 m 2. Przez teren opracowania przebiega podziemny kabel zasilający istniejące oświetlenie boisk sportowych, położony poniżej poziomu terenu na głębokości ok. 0,70 m. Kabel elektryczny zabezpieczyć rurą AROT o śr. 58 mm i wyprowadzić poza ogrodzenie placu zabaw 1,00 mb z każdej strony. HARMONOGRAM PRAC PRZY WYKONYWANIU PLACU ZABAW Prace przygotowawcze 1. Prace przygotowawcze przy tyczeniu i wyrównywaniu i korytowaniu pod nawierzchnie utwardzone. 2. Wykonanie podbudowy pod nawierzchnie amortyzujące. 3. Wykonanie wszystkich prac budowlanych i montażowych (ułożenie nawierzchni amortyzującej wraz z obrzeżem elastycznym, ogrodzenie metalowe, panelowe na słupkach wys. 1,50 m z furtką o szer. 1,00 m, górna krawędź paneli nie może być zakończona ostrymi końcami elementów ogrodzenia. Montaż ogrodzenia i urządzeń zabawowych wg instrukcji producenta. PRACE ZIEMNE ręczne wykonanie korytowania na trasie kabla oświetleniowego pas o szerokości 0,70 m. Pozostałą pow. korytowania pod nawierzchnie podkładowe wykonać koparko ładowarką. usunąć warstwę humusu, i martwicy z odłożeniem na wskazanym miejscu po przeprowadzeniu głównych prac budowlanych wykorzystać do wyrównania terenu,. Pozostałą ziemię z wykopu należy rozplantować na terenie przyległym do budowy. grunt rodzimy zagęścić do gł. 50 cm do Is = 0,90 warstwa filtrująca i odsączająca wodę z piasku średnioziarnistego gr. 20 cm zagęszczonego do Is = 0,95 tłuczeń kamienny frakcji 16-31,5 mm gr. 15 cm 4

5 kliniec kamienny frakcji 0-16 mm gr. 5 cm NAWIERZCHNIA AMORTYZUJĄCA nawierzchnia pomarańczowa RAL 2011 [HIC]=1,50m OPIS ELASTYCZNEJ NAWIERZCHNI 1. Nawierzchnia rekreacyjna, poliuretanowo-gumowa standardowo występująca w elementach o wymiarach 500x500mm i grubości 40mm. Waga jednej płytki minimum 7kg (28 kg/m2). 2. Nawierzchnie powinny być stosowane zgodnie z instrukcjami producenta i projektem technicznym opracowanym dla określonego zastosowania. 3. Wszelkie roboty budowlane winny być prowadzone zgodnie ze sztuką budowlaną i polskimi normami. Spadki na nawierzchniach należy ukształtować w ten sposób aby woda spłynęła poza teren placu zabaw. Nawierzchnia musi być wodoprzepuszczalna, składać się z jednolitej mieszaniny granulatu gumowego SBR oraz kleju poliuretanowego. Opcjonalnie płytka może być pokryta warstwą kolorowego granulatu EPDM. Wierzchnia cześć płytki powinna być gładka po obwodzie sfrezowana. Spod płytki powinien składać się maksymalnie z 16 wystających kwadratowych, gładkich pól imitujących tabliczkę czekolady. Nie dopuszcza się do stosowania płytek posiadających więcej niż 16 wystających pól lub zamiast nich wgłębień, gdyż jakość produktu ulegnie wyraźnemu pogorszeniu a także nie gwarantuje stabilnego osadzenia na podłożu. Łączenie elementów nawierzchni następuje dzięki wykorzystaniu okrągłych, karbowanych kołków montażowych o długości nie mniejszej niż 9,5cm. Osiem kołków montażowych jest umieszczanych w dwóch krawędziach każdego elementu nawierzchni. Zaleca się układanie płytek w caro i cegiełkę tj. jeden rząd względem drugiego przesunięty o pół płytki. Wymagane dokumenty 1. Atest Higieniczny PZH 2. Certyfikat na bezpieczeństwo upadku z wysokości do 1,0m uzyskany zgodnie z EN-PN Karta techniczna produktu 4. Gwarancja na 36 miesiące potwierdzona przez producenta lub jego przedstawiciela Uwaga Nawierzchnia amortyzująca musi spełniać wymogi programu Radosna Szkoła i posiadać odpowiednie certyfikaty. ELEMENTY PLACU ZABAW Informacje podstawowe 1. Elementy zabawowe katalogowane powinny posiadać aktualny certyfikaty bezpieczeństwa. 2. Sprzęt rekreacyjny powinien posiadać co najmniej trzyletni okres gwarancji, powinien być wykonany z bezpiecznych i trwałych materiałów, powinien być 5

6 zgodny z Polskimi Normami oraz warunkami bezpieczeństwa określonymi w szczególności w przepisach o ogólnym bezpieczeństwie produktów oraz przepisach w sprawie bezpieczeństwa i higieny w szkołach. 3. Sprzęt rekreacyjny powinien być rozmieszczony na szkolnym placu zabaw w sposób umożliwiający zachowanie stref bezpieczeństwa pomiędzy urządzeniami. 4. Montaż elementów powinien być zgodny z instrukcją producenta urządzenia. Uwaga 1. Wszystkie urządzenia placu zabaw należy zaopatrzyć w tabliczki informacyjne wskazujące sposób jego wykorzystania zgodnie z wytycznymi programu MEN Radosna Szkoła. 2. Wszystkie zastosowane materiały i urządzenia powinny spełniać wymagania programu Radosna Szkoła, polskiego prawa budowlanego, PN-EN 1176 oraz posiadać aktualny certyfikat na znak bezpieczeństwa B wydany przez właściwy instytut lub urząd. 3. Dopuszcza s i ę zastosowanie urządzeń o innej (większej) wysokości upadku niż przyjęta w projekcie. Należy wówczas w strefie bezpieczeństwa tych urządzeń zwiększyć odpowiednio grubość nawierzchni bezpiecznej, a zmiany uzgodnić z projektantem. 4. Wszystkie urządzenia muszą posiada ć co najmniej 3-letnią gwarancję i oznaczone logotypem wg wzoru.. CHARAKTERYSTYKA SZCZEGÓŁOWA URZĄDZEŃ Załączniki wyposażenie pl. zabaw i ogrodzenia Zał. 1 Wzory logotypów do oznakowania Zał. 2 Regulamin korzystania z obiektu Zał. 3 OGRODZENIE PLACU ZABAW I ZAMONTOWANIE TABLICY - REGULAMIN KORZYSTANIA Z OBIEKTU Ogrodzenie metalowe, panelowe na słupkach wys. 1,50 m z furtką o szer. 1,00 m, górna krawędź paneli nie może być zakończona ostrymi końcami elementów ogrodzenia. Montaż ogrodzenia wg instrukcji producenta. Kolor ogrodzenia zielony. Regulamin zmontować na słupkach metalowych przy wejściu na plac zabaw UKŁAD KOMUNIKACYJNY I ZJAZD z ul. DŁUGIEJ 11 Dojazd i dojście do projektowanego obiektu odbywać się będzie od ul. Długiej poprzez istniejące drogi pieszo-jezdne utwardzone TRAWNIKI I ZIELEŃ Projekt nie przewiduje wykonania nowej zieleni. Wykonana będzie renowacja istniejącej zieleni w miejscach, które zostaną uszkodzone podczas prac budowlanych ODPROWADZANIE WÓD OPADOWYCH 6

7 Wody opadowe z powierzchni placu zabaw będą wchłaniane do gruntu w obrębie działki UKSZTAŁTOWANIE TERENU Prace związane z ukształtowaniem terenu polegać będą na wykonaniu korytowania ziemi pod warstwy podkładowe nawierzchni placu zabaw. Docelowo poziom niwelety nawierzchni placu zabaw będzie zbieżny z otaczającym terenem, ze spadkiem umożliwiającym odprowadzenie wód opadowych w kierunku terenów zieleni trawniki. Projektowane zagospodarowanie nie zmieni kierunku odpływu wody opadowej ze szkodą dla gruntów sąsiednich Przyłącza wody, kanalizacji sanitarnej oraz elektroenergetyczne Projekt nie przewiduje przyłączeń infrastruktury komunalnej 5.6. Zbiórka odpadków i śmieci Miejscem na gromadzenie odpadów stałych, śmieci są kosze wolnostojące zlokalizowane przy ławkach ustawionych przy ciągu pieszym. 6. BILANS TERENU Lp. OPIS POWIERZCHNIA m 2 1. teren inwestycji plac zabaw 199,08 7. DANE O ISTNIEJĄCYCH I PRZEWIDYWANYCH CECHACH ZAGROŻENIA DLA ŚRODOWISKA ORAZ HIGIENY I ZDROWIA UŻYTKOWNIKÓW Projektowany obiekt nie ma negatywnego wpływu na środowisko przyrodnicze. Sposób odprowadzania wód opadowych z powierzchni utwardzonych do gruntu w obrębie działki. Zagospodarowanie wód opadowych nie narusza stanu wód na gruncie ze szkodą dla gruntów sąsiednich. Gromadzenie odpadków stałych i śmieci do pojemników koszy ustawionych przy ławkach. Omawiana inwestycja nie wpływa na zmianę środowiska i krajobrazu. Teren nie znajduje się w obszarze objętym jakimkolwiek programem ochrony przyrody. Funkcja i charakter zamierzenia inwestycyjnego, jego użytkowanie nie powoduje emisji pyłów, hałasu, wibracji i promieniowania. Obiekt nie wywiera negatywnego wpływu na środowisko naturalne. Nie przewiduje się zagrożeń dla higieny i zdrowia użytkowników. 7

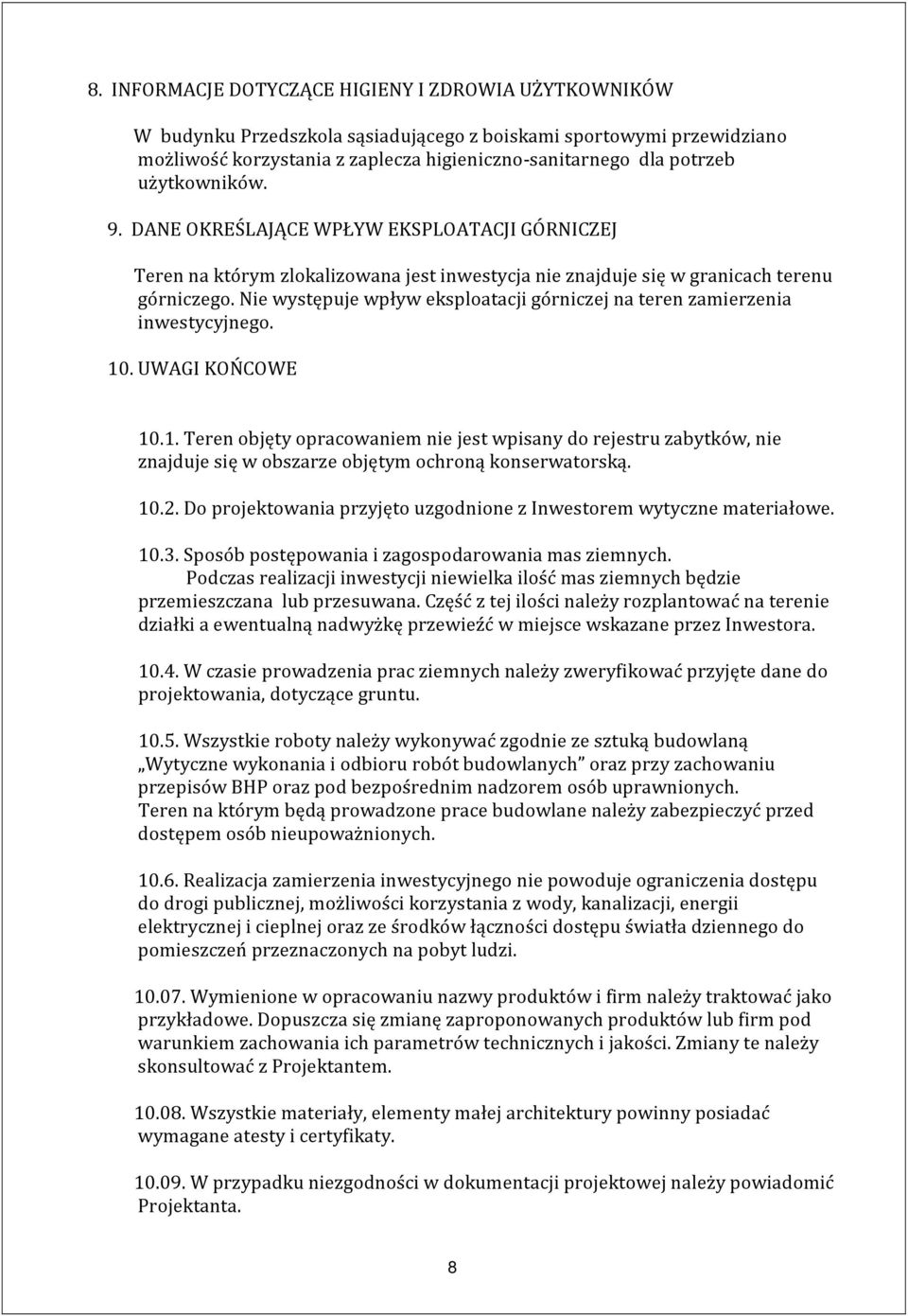

8 8. INFORMACJE DOTYCZĄCE HIGIENY I ZDROWIA UŻYTKOWNIKÓW W budynku Przedszkola sąsiadującego z boiskami sportowymi przewidziano możliwość korzystania z zaplecza higieniczno-sanitarnego dla potrzeb użytkowników. 9. DANE OKREŚLAJĄCE WPŁYW EKSPLOATACJI GÓRNICZEJ Teren na którym zlokalizowana jest inwestycja nie znajduje się w granicach terenu górniczego. Nie występuje wpływ eksploatacji górniczej na teren zamierzenia inwestycyjnego. 10. UWAGI KOŃCOWE Teren objęty opracowaniem nie jest wpisany do rejestru zabytków, nie znajduje się w obszarze objętym ochroną konserwatorską Do projektowania przyjęto uzgodnione z Inwestorem wytyczne materiałowe Sposób postępowania i zagospodarowania mas ziemnych. Podczas realizacji inwestycji niewielka ilość mas ziemnych będzie przemieszczana lub przesuwana. Część z tej ilości należy rozplantować na terenie działki a ewentualną nadwyżkę przewieźć w miejsce wskazane przez Inwestora W czasie prowadzenia prac ziemnych należy zweryfikować przyjęte dane do projektowania, dotyczące gruntu Wszystkie roboty należy wykonywać zgodnie ze sztuką budowlaną Wytyczne wykonania i odbioru robót budowlanych oraz przy zachowaniu przepisów BHP oraz pod bezpośrednim nadzorem osób uprawnionych. Teren na którym będą prowadzone prace budowlane należy zabezpieczyć przed dostępem osób nieupoważnionych Realizacja zamierzenia inwestycyjnego nie powoduje ograniczenia dostępu do drogi publicznej, możliwości korzystania z wody, kanalizacji, energii elektrycznej i cieplnej oraz ze środków łączności dostępu światła dziennego do pomieszczeń przeznaczonych na pobyt ludzi Wymienione w opracowaniu nazwy produktów i firm należy traktować jako przykładowe. Dopuszcza się zmianę zaproponowanych produktów lub firm pod warunkiem zachowania ich parametrów technicznych i jakości. Zmiany te należy skonsultować z Projektantem Wszystkie materiały, elementy małej architektury powinny posiadać wymagane atesty i certyfikaty W przypadku niezgodności w dokumentacji projektowej należy powiadomić Projektanta. 8

9 Niniejsze opracowanie należy rozpatrywać z uzgodnieniami oraz opracowaniami branżowymi W przypadku wątpliwości dotyczących kolorystyki poszczególnych elementów należy skontaktować się z Projektantem. II CZĘŚĆ RYSUNKOWA 1. MAPA DO CELÓW PROJEKTOWYCH RYS. 0 SKALA 1: GRANICE INWESTYCJI RYS. 1 SKALA 1: STREFY BEZPIECZEŃSTWA DLA URZĄDZEŃ RYS. 2 SKALA 1: ROZMIESZCZENIE ZABAWEK RYS. 3 SKALA 1: PROJEKT UŁOŻENIA NAWIERZCHNI RYS. 4 SKALA 1: WYPOSAŻENIE PLACU ZABAW ZAŁ WZORY LOGOTYPÓW DO OZNAKOWANIA ZAŁ REGULAMIN KORZYSTANIA Z OBIEKTU ZAŁ. 3 III OŚWIADCZENIE I DOKUMENTY PROJEKTANTA 1. Oświadczenie z art. 20 ust. 4 ustawy z dnia 7 lipca Prawo Budowlane 2. kopia uprawnień budowlanych 3. kopia zaświadczenia o przynależności do MOIIB Opracowali: 9

10 OŚWIADCZENIE Zgodnie z art. 20 ust. 4 ustawy z dnia 16 kwietnia 2004r zmianie ustawy - Prawo budowlane (Dz. U. z dnia 30 kwietnia 2004r) z późniejszymi zmianami. Oświadczam że projekt budowlany architektoniczny pt. MODERNIZACJA ODDZIAŁÓW PRZEDSZKOLNYCH W GMINIE RYBNO Obiekt zlokalizowany na działce nr ew. 38/1 położonej w Rybnie jest sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. PROJEKTANT: mgr inż. arch. TOMASZ GAJEWSKI 10
