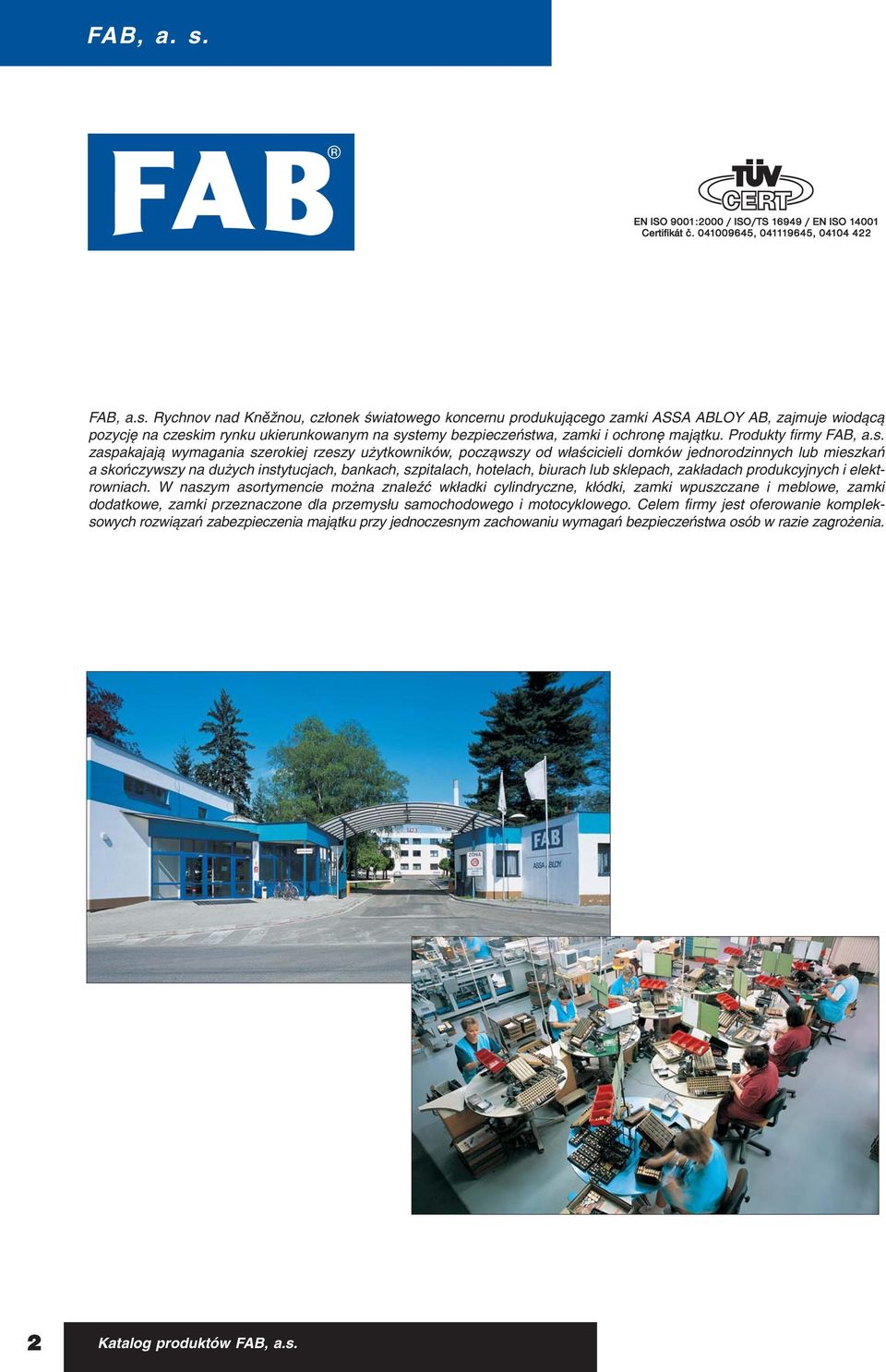

2 FAB, a. s. FAB, a.s. Rychnov nad Kněžnou, członek światowego koncernu produkującego zamki ASSA ABLOY AB, zajmuje wiodącą pozycję na czeskim rynku ukierunkowanym na systemy bezpieczeństwa, zamki i ochronę majątku. Produkty firmy FAB, a.s. zaspakajają wymagania szerokiej rzeszy użytkowników, począwszy od właścicieli domków jednorodzinnych lub mieszkań a skończywszy na dużych instytucjach, bankach, szpitalach, hotelach, biurach lub sklepach, zakładach produkcyjnych i elekt rowniach. W naszym asortymencie można znaleźć wkładki cylindryczne, kłódki, zamki wpuszczane i meblowe, zamki dodatkowe, zamki przeznaczone dla przemysłu samochodowego i motocyklowego. Celem firmy jest oferowanie komplek sowych rozwiązań zabezpieczenia majątku przy jednoczesnym zachowaniu wymagań bezpieczeństwa osób w razie zagrożenia. 2

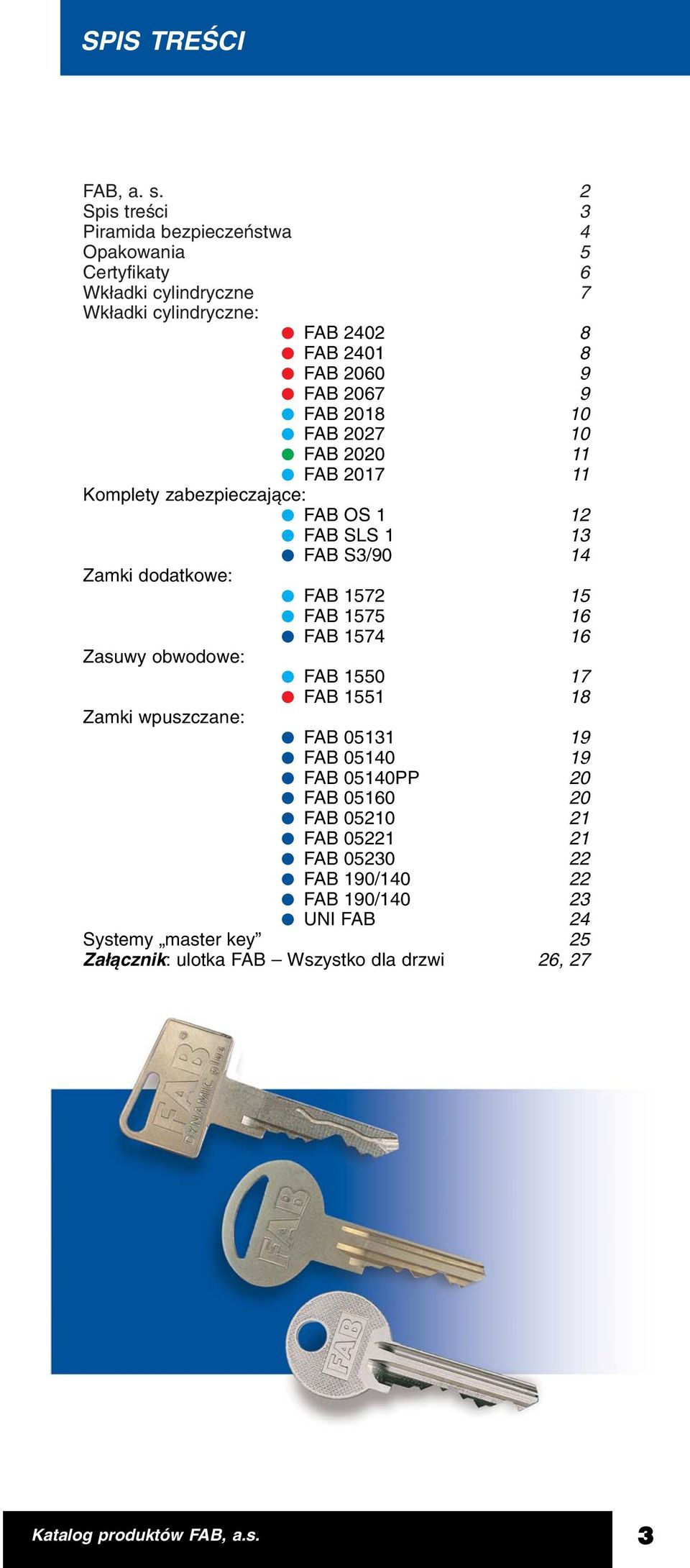

3 SPIS TREŚCI FAB, a. s. 2 Spis treœci 3 Piramida bezpieczeñstwa 4 Opakowania 5 Certyfikaty 6 Wk³adki cylindryczne 7 Wk³adki cylindryczne: FAB FAB FAB FAB FAB FAB FAB FAB Komplety zabezpieczaj¹ce: FAB OS 1 12 FAB SLS 1 13 FAB S3/90 14 Zamki dodatkowe: FAB FAB FAB Zasuwy obwodowe: FAB FAB Zamki wpuszczane: FAB FAB FAB 05140PP 20 FAB FAB FAB FAB FAB 190/ FAB 190/ UNI FAB 24 Systemy master key 25 Załącznik: ulotka FAB Wszystko dla drzwi 26, 27 3

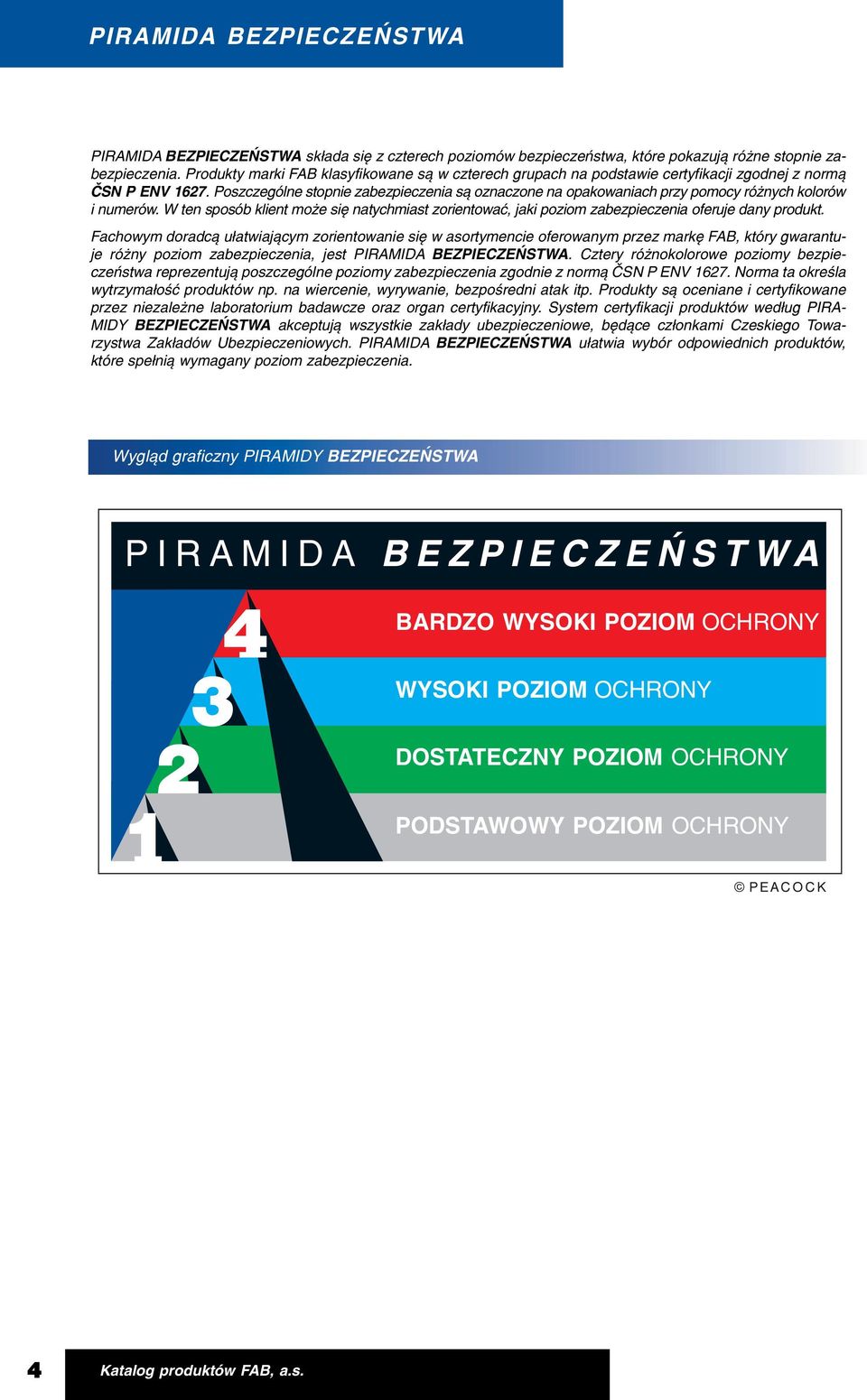

4 PIRAMIDA BEZPIECZEŃSTWA PIRAMIDA BEZPIECZEŃSTWA składa się z czterech poziomów bezpieczeństwa, które pokazują różne stopnie za bezpieczenia. Produkty marki FAB klasyfikowane są w czterech grupach na podstawie certyfikacji zgodnej z normą ČSN P ENV Poszczególne stopnie zabezpieczenia są oznaczone na opakowaniach przy pomocy różnych kolorów i numerów. W ten sposób klient może się natychmiast zorientować, jaki poziom zabezpieczenia oferuje dany produkt. Fachowym doradcą ułatwiającym zorientowanie się w asortymencie oferowanym przez markę FAB, który gwarantu je różny poziom zabezpieczenia, jest PIRAMIDA BEZPIECZEŃSTWA. Cztery różnokolorowe poziomy bezpie czeństwa reprezentują poszczególne poziomy zabezpieczenia zgodnie z normą ČSN P ENV Norma ta określa wytrzymałość produktów np. na wiercenie, wyrywanie, bezpośredni atak itp. Produkty są oceniane i certyfikowane przez niezależne laboratorium badawcze oraz organ certyfikacyjny. System certyfikacji produktów według PIRA MIDY BEZPIECZEŃSTWA akceptują wszystkie zakłady ubezpieczeniowe, będące członkami Czeskiego Towa rzystwa Zakładów Ubezpieczeniowych. PIRAMIDA BEZPIECZEŃSTWA ułatwia wybór odpowiednich produktów, które spełnią wymagany poziom zabezpieczenia. Wygląd graficzny PIRAMIDY BEZPIECZEŃSTWA PIRAMIDA BEZPIECZEŃSTWA BARDZO WYSOKI POZIOM OCHRONY WYSOKI POZIOM OCHRONY DOSTATECZNY POZIOM OCHRONY PODSTAWOWY POZIOM OCHRONY 4

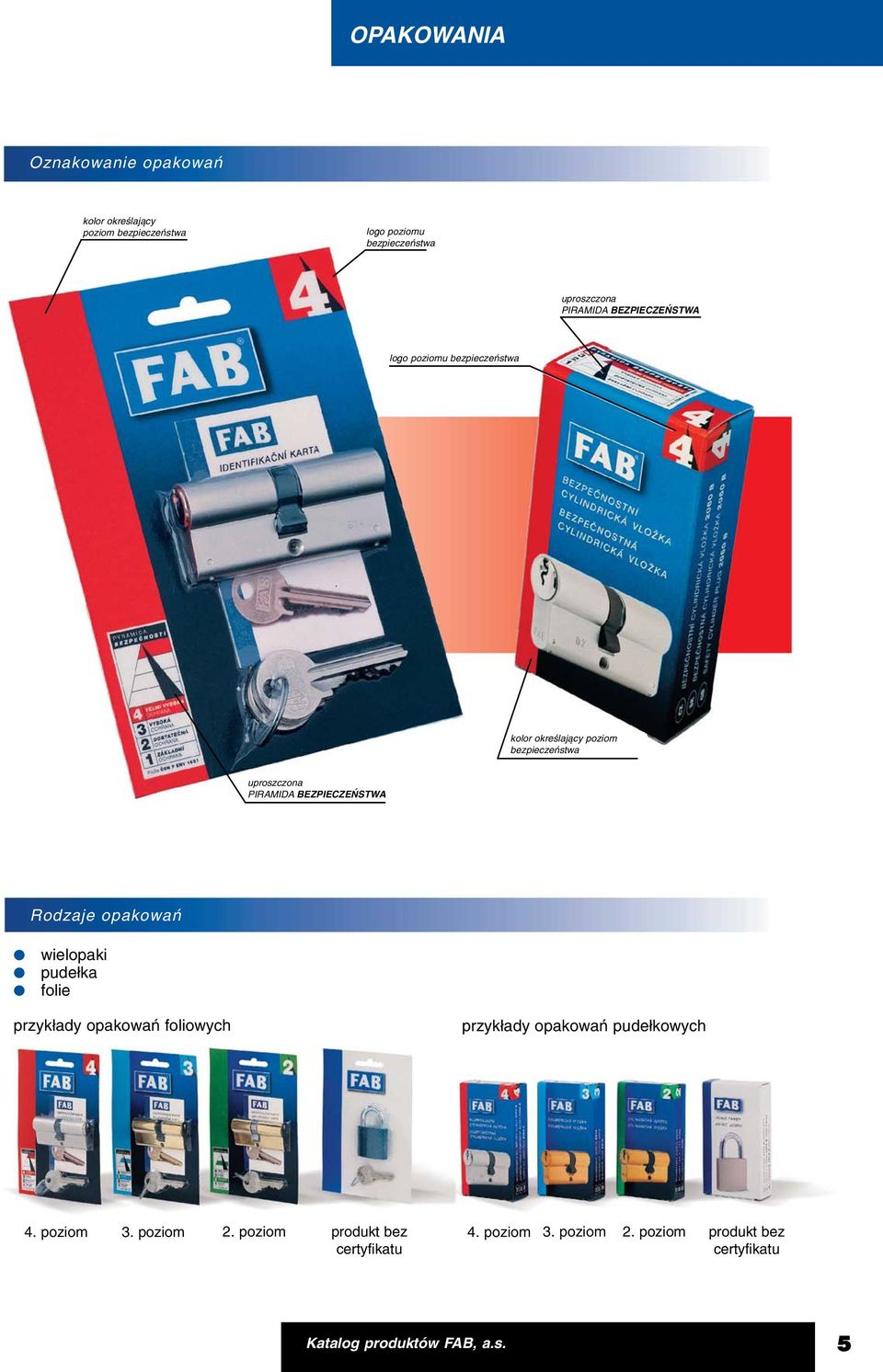

5 OPAKOWANIA Oznakowanie opakowań kolor określający poziom bezpieczeństwa logo poziomu bezpieczeństwa uproszczona PIRAMIDA BEZPIECZEŃSTWA logo poziomu bezpieczeństwa kolor określający poziom bezpieczeństwa uproszczona PIRAMIDA BEZPIECZEŃSTWA Rodzaje opakowań wielopaki pude³ka folie przyk³ady opakowañ foliowych przyk³ady opakowañ pude³kowych 4. poziom 3. poziom 2. poziom produkt bez certyfikatu 4. poziom 3. poziom 2. poziom produkt bez certyfikatu 5

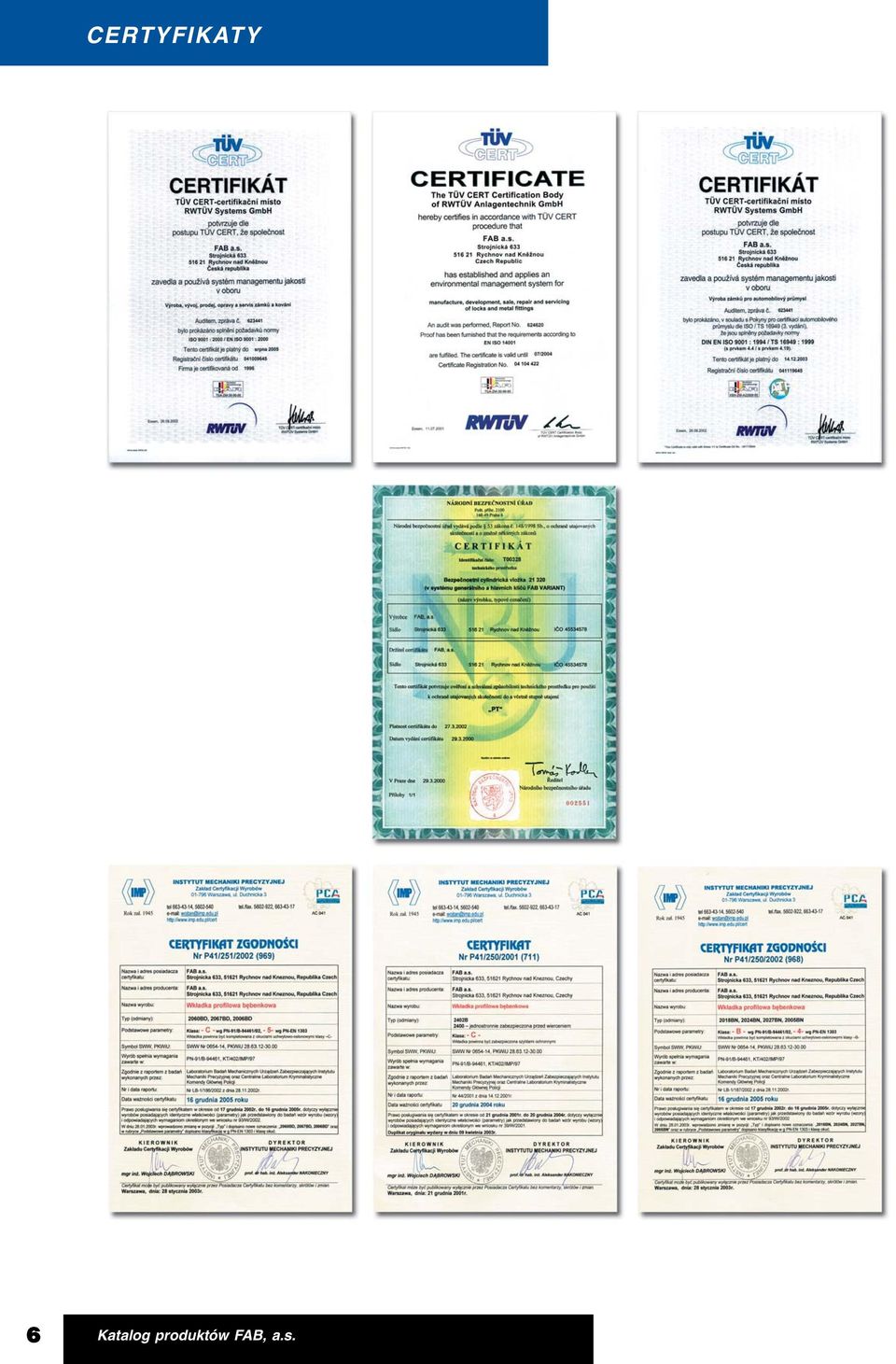

6 CERTYFIKATY 6

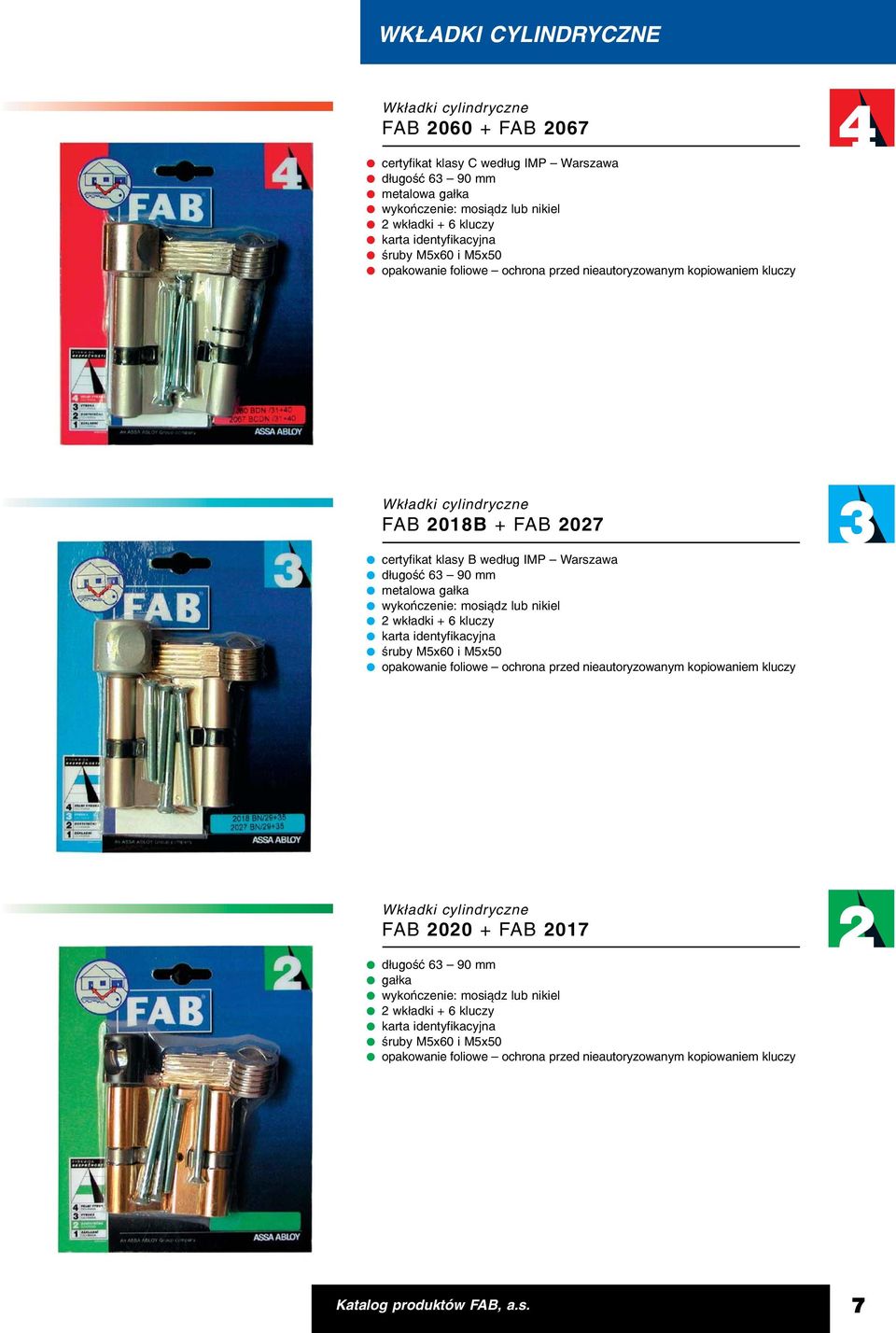

7 WKŁADKI CYLINDRYCZNE Wkładki cylindryczne FAB FAB 2067 certyfikat klasy C wed³ug IMP Warszawa d³ugoœæ mm metalowa ga³ka wykoñczenie: mosi¹dz lub nikiel 2 wk³adki + 6 kluczy karta identyfikacyjna œruby M5x60 i M5x50 opakowanie foliowe ochrona przed nieautoryzowanym kopiowaniem kluczy Wkładki cylindryczne FAB 2018B + FAB 2027 certyfikat klasy B wed³ug IMP Warszawa d³ugoœæ mm metalowa ga³ka wykoñczenie: mosi¹dz lub nikiel 2 wk³adki + 6 kluczy karta identyfikacyjna œruby M5x60 i M5x50 opakowanie foliowe ochrona przed nieautoryzowanym kopiowaniem kluczy Wkładki cylindryczne FAB FAB 2017 d³ugoœæ mm ga³ka wykoñczenie: mosi¹dz lub nikiel 2 wk³adki + 6 kluczy karta identyfikacyjna œruby M5x60 i M5x50 opakowanie foliowe ochrona przed nieautoryzowanym kopiowaniem kluczy 7

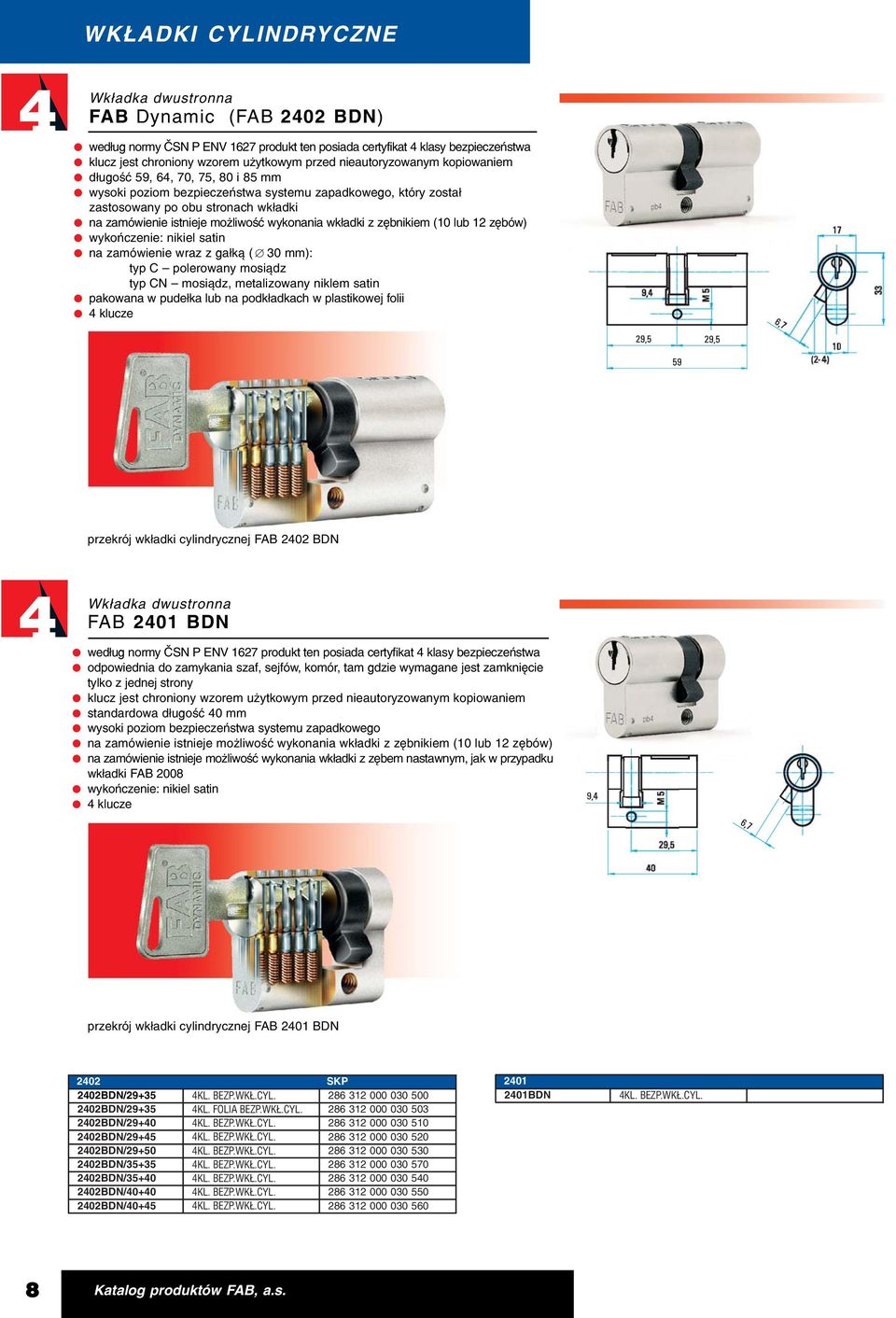

8 WKŁADKI CYLINDRYCZNE Wkładka dwustronna FAB Dynamic (FAB 2402 BDN) wed³ug normy ÈSN P ENV 1627 produkt ten posiada certyfikat 4 klasy bezpieczeñstwa klucz jest chroniony wzorem u ytkowym przed nieautoryzowanym kopiowaniem d³ugoœæ 59, 64, 70, 75, 80 i 85 mm wysoki poziom bezpieczeñstwa systemu zapadkowego, który zosta³ zastosowany po obu stronach wk³adki na zamówienie istnieje mo liwoœæ wykonania wk³adki z zêbnikiem (10 lub 12 zêbów) wykoñczenie: nikiel satin na zamówienie wraz z ga³k¹ ( 30 mm): typ C polerowany mosi¹dz typ CN mosi¹dz, metalizowany niklem satin pakowana w pude³ka lub na podk³adkach w plastikowej folii 4 klucze przekrój wk³adki cylindrycznej FAB 2402 BDN Wkładka dwustronna FAB 2401 BDN wed³ug normy ÈSN P ENV 1627 produkt ten posiada certyfikat 4 klasy bezpieczeñstwa odpowiednia do zamykania szaf, sejfów, komór, tam gdzie wymagane jest zamkniêcie tylko z jednej strony klucz jest chroniony wzorem u ytkowym przed nieautoryzowanym kopiowaniem standardowa d³ugoœæ 40 mm wysoki poziom bezpieczeñstwa systemu zapadkowego na zamówienie istnieje mo liwoœæ wykonania wk³adki z zêbnikiem (10 lub 12 zêbów) na zamówienie istnieje mo liwoœæ wykonania wk³adki z zêbem nastawnym, jak w przypadku wk³adki FAB 2008 wykoñczenie: nikiel satin 4 klucze przekrój wk³adki cylindrycznej FAB 2401 BDN 2402 SKP 2402BDN/ KL. BEZP.WKŁ.CYL BDN/ KL. FOLIA BEZP.WKŁ.CYL BDN/ KL. BEZP.WKŁ.CYL BDN/ KL. BEZP.WKŁ.CYL BDN/ KL. BEZP.WKŁ.CYL BDN/ KL. BEZP.WKŁ.CYL BDN/ KL. BEZP.WKŁ.CYL BDN/ KL. BEZP.WKŁ.CYL BDN/ KL. BEZP.WKŁ.CYL BDN 4KL. BEZP.WKŁ.CYL. 8

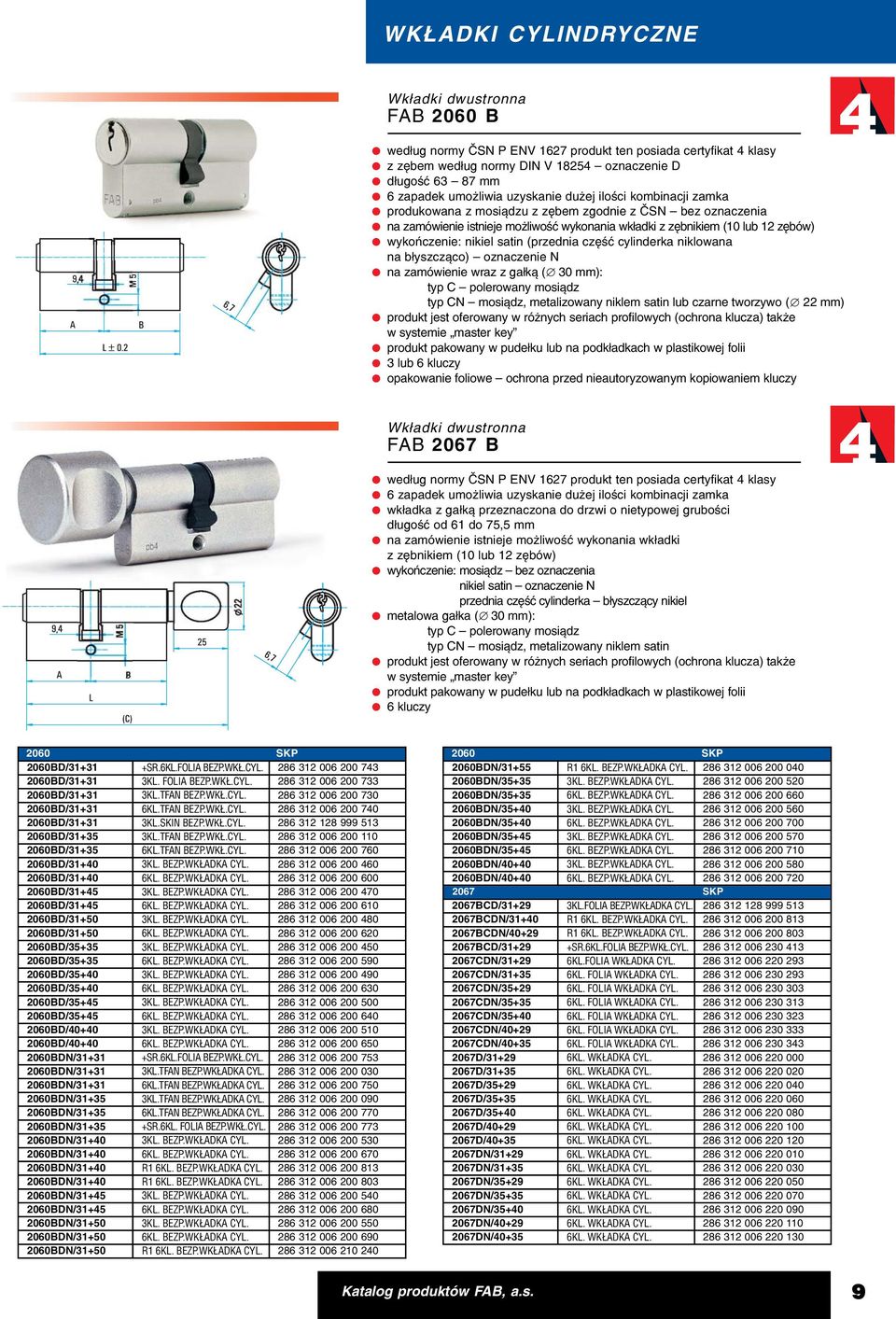

9 WKŁADKI CYLINDRYCZNE Wkładki dwustronna FAB 2060 B wed³ug normy ÈSN P ENV 1627 produkt ten posiada certyfikat 4 klasy z zêbem wed³ug normy DIN V oznaczenie D d³ugoœæ mm 6 zapadek umo liwia uzyskanie du ej iloœci kombinacji zamka produkowana z mosi¹dzu z zêbem zgodnie z ÈSN bez oznaczenia na zamówienie istnieje mo liwoœæ wykonania wk³adki z zêbnikiem (10 lub 12 zêbów) wykoñczenie: nikiel satin (przednia czêœæ cylinderka niklowana na b³yszcz¹co) oznaczenie N na zamówienie wraz z ga³k¹ ( 30 mm): typ C polerowany mosi¹dz typ CN mosi¹dz, metalizowany niklem satin lub czarne tworzywo ( 22 mm) produkt jest oferowany w ró nych seriach profilowych (ochrona klucza) tak e w systemie master key produkt pakowany w pude³ku lub na podk³adkach w plastikowej folii 3 lub 6 kluczy opakowanie foliowe ochrona przed nieautoryzowanym kopiowaniem kluczy Wkładki dwustronna FAB 2067 B wed³ug normy ÈSN P ENV 1627 produkt ten posiada certyfikat 4 klasy 6 zapadek umo liwia uzyskanie du ej iloœci kombinacji zamka wk³adka z ga³k¹ przeznaczona do drzwi o nietypowej gruboœci d³ugoœæ od 61 do 75,5 mm na zamówienie istnieje mo liwoœæ wykonania wk³adki z zêbnikiem (10 lub 12 zêbów) wykoñczenie: mosi¹dz bez oznaczenia nikiel satin oznaczenie N przednia czêœæ cylinderka b³yszcz¹cy nikiel metalowa ga³ka ( 30 mm): typ C polerowany mosi¹dz typ CN mosi¹dz, metalizowany niklem satin produkt jest oferowany w ró nych seriach profilowych (ochrona klucza) tak e w systemie master key produkt pakowany w pude³ku lub na podk³adkach w plastikowej folii 6 kluczy 2060 SKP 2060BD/ SR.6KL.FOLIA BEZP.WKŁ.CYL BD/ KL. FOLIA BEZP.WKŁ.CYL BD/ KL.TFAN BEZP.WKŁ.CYL BD/ KL.TFAN BEZP.WKŁ.CYL BD/ KL.SKIN BEZP.WKŁ.CYL BD/ KL.TFAN BEZP.WKŁ.CYL BD/ KL.TFAN BEZP.WKŁ.CYL BD/ KL. BEZP.WKŁADKA CYL BD/ KL. BEZP.WKŁADKA CYL BD/ KL. BEZP.WKŁADKA CYL BD/ KL. BEZP.WKŁADKA CYL BD/ KL. BEZP.WKŁADKA CYL BD/ KL. BEZP.WKŁADKA CYL BD/ KL. BEZP.WKŁADKA CYL BD/ KL. BEZP.WKŁADKA CYL BD/ KL. BEZP.WKŁADKA CYL BD/ KL. BEZP.WKŁADKA CYL BD/ KL. BEZP.WKŁADKA CYL BD/ KL. BEZP.WKŁADKA CYL BD/ KL. BEZP.WKŁADKA CYL BD/ KL. BEZP.WKŁADKA CYL BDN/ SR.6KL.FOLIA BEZP.WKŁ.CYL BDN/ KL.TFAN BEZP.WKŁADKA CYL BDN/ KL.TFAN BEZP.WKŁADKA CYL BDN/ KL.TFAN BEZP.WKŁADKA CYL BDN/ KL.TFAN BEZP.WKŁADKA CYL BDN/ SR.6KL. FOLIA BEZP.WKŁ.CYL BDN/ KL. BEZP.WKŁADKA CYL BDN/ KL. BEZP.WKŁADKA CYL BDN/31+40 R1 6KL. BEZP.WKŁADKA CYL BDN/31+40 R1 6KL. BEZP.WKŁADKA CYL BDN/ KL. BEZP.WKŁADKA CYL BDN/ KL. BEZP.WKŁADKA CYL BDN/ KL. BEZP.WKŁADKA CYL BDN/ KL. BEZP.WKŁADKA CYL BDN/31+50 R1 6KL. BEZP.WKŁADKA CYL SKP 2060BDN/31+55 R1 6KL. BEZP.WKŁADKA CYL BDN/ KL. BEZP.WKŁADKA CYL BDN/ KL. BEZP.WKŁADKA CYL BDN/ KL. BEZP.WKŁADKA CYL BDN/ KL. BEZP.WKŁADKA CYL BDN/ KL. BEZP.WKŁADKA CYL BDN/ KL. BEZP.WKŁADKA CYL BDN/ KL. BEZP.WKŁADKA CYL BDN/ KL. BEZP.WKŁADKA CYL SKP 2067BCD/ KL.FOLIA BEZP.WKŁADKA CYL BCDN/31+40 R1 6KL. BEZP.WKŁADKA CYL BCDN/40+29 R1 6KL. BEZP.WKŁADKA CYL BCD/ SR.6KL.FOLIA BEZP.WKŁ.CYL CDN/ KL.FOLIA WKŁADKA CYL CDN/ KL. FOLIA WKŁADKA CYL CDN/ KL. FOLIA WKŁADKA CYL CDN/ KL. FOLIA WKŁADKA CYL CDN/ KL. FOLIA WKŁADKA CYL CDN/ KL. FOLIA WKŁADKA CYL CDN/ KL. FOLIA WKŁADKA CYL D/ KL. WKŁADKA CYL D/ KL. WKŁADKA CYL D/ KL. WKŁADKA CYL D/ KL. WKŁADKA CYL D/ KL. WKŁADKA CYL D/ KL. WKŁADKA CYL D/ KL. WKŁADKA CYL DN/ KL. WKŁADKA CYL DN/ KL. WKŁADKA CYL DN/ KL. WKŁADKA CYL DN/ KL. WKŁADKA CYL DN/ KL. WKŁADKA CYL DN/ KL. WKŁADKA CYL DN/ KL. WKŁADKA CYL

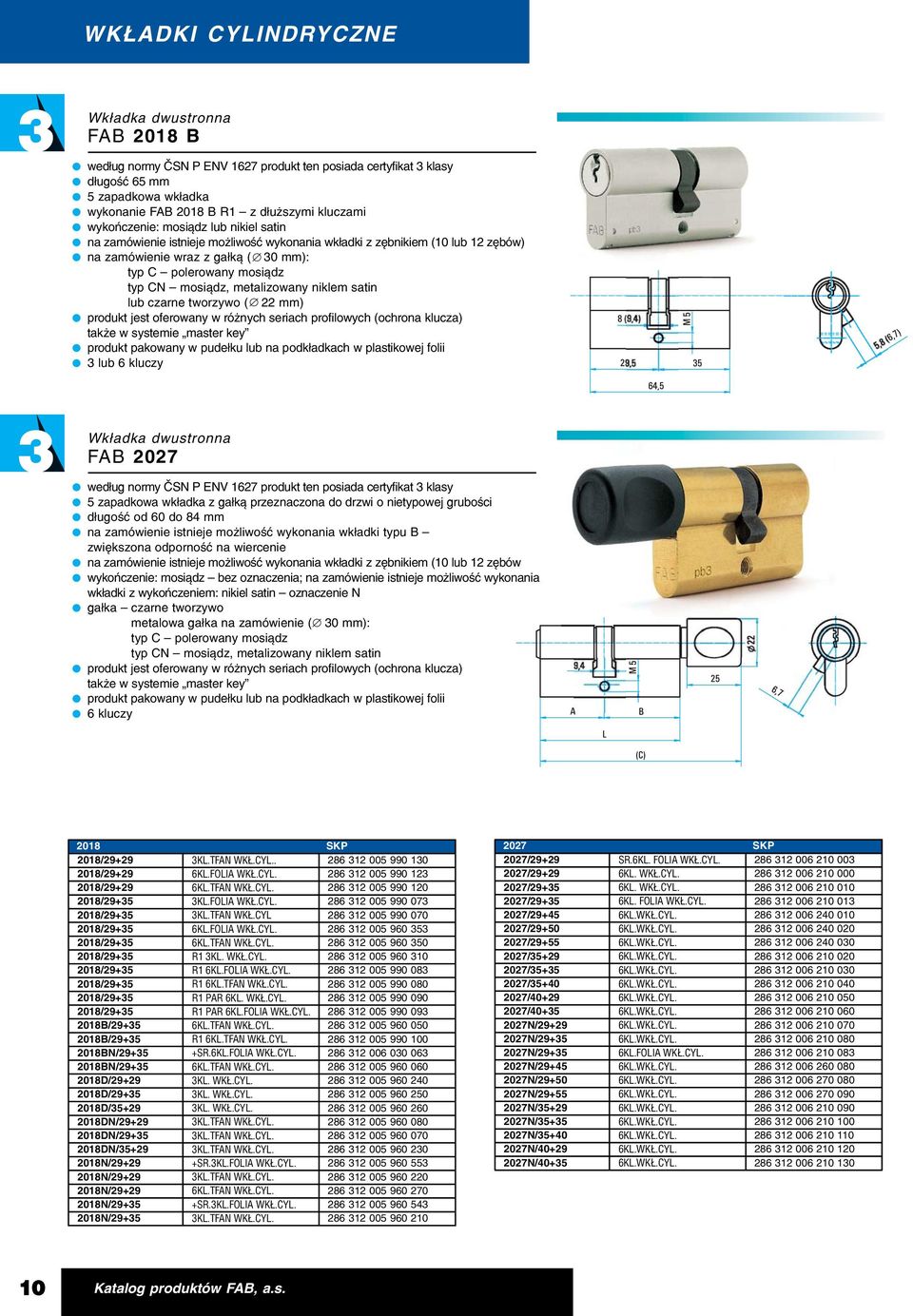

10 WKŁADKI CYLINDRYCZNE Wkładka dwustronna FAB 2018 B wed³ug normy ÈSN P ENV 1627 produkt ten posiada certyfikat 3 klasy d³ugoœæ 65 mm 5 zapadkowa wk³adka wykonanie FAB 2018 B R1 z d³u szymi kluczami wykoñczenie: mosi¹dz lub nikiel satin na zamówienie istnieje mo liwoœæ wykonania wk³adki z zêbnikiem (10 lub 12 zêbów) na zamówienie wraz z ga³k¹ ( 30 mm): typ C polerowany mosi¹dz typ CN mosi¹dz, metalizowany niklem satin lub czarne tworzywo ( 22 mm) produkt jest oferowany w ró nych seriach profilowych (ochrona klucza) tak e w systemie master key produkt pakowany w pude³ku lub na podk³adkach w plastikowej folii 3 lub 6 kluczy Wkładka dwustronna FAB 2027 wed³ug normy ÈSN P ENV 1627 produkt ten posiada certyfikat 3 klasy 5 zapadkowa wk³adka z ga³k¹ przeznaczona do drzwi o nietypowej gruboœci d³ugoœæ od 60 do 84 mm na zamówienie istnieje mo liwoœæ wykonania wk³adki typu B zwiêkszona odpornoœæ na wiercenie na zamówienie istnieje mo liwoœæ wykonania wk³adki z zêbnikiem (10 lub 12 zêbów wykoñczenie: mosi¹dz bez oznaczenia; na zamówienie istnieje mo liwoœæ wykonania wk³adki z wykoñczeniem: nikiel satin oznaczenie N ga³ka czarne tworzywo metalowa ga³ka na zamówienie ( 30 mm): typ C polerowany mosi¹dz typ CN mosi¹dz, metalizowany niklem satin produkt jest oferowany w ró nych seriach profilowych (ochrona klucza) tak e w systemie master key produkt pakowany w pude³ku lub na podk³adkach w plastikowej folii 6 kluczy 2018 SKP 2018/ KL.TFAN WKŁ.CYL / KL.FOLIA WKŁ.CYL / KL.TFAN WKŁ.CYL / KL.FOLIA WKŁ.CYL / KL.TFAN WKŁ.CYL / KL.FOLIA WKŁ.CYL / KL.TFAN WKŁ.CYL /29+35 R1 3KL. WKŁ.CYL /29+35 R1 6KL.FOLIA WKŁ.CYL /29+35 R1 6KL.TFAN WKŁ.CYL /29+35 R1 PAR 6KL. WKŁ.CYL /29+35 R1 PAR 6KL.FOLIA WKŁ.CYL B/ KL.TFAN WKŁ.CYL B/29+35 R1 6KL.TFAN WKŁ.CYL BN/ SR.6KL.FOLIA WKŁ.CYL BN/ KL.TFAN WKŁ.CYL D/ KL. WKŁ.CYL D/ KL. WKŁ.CYL D/ KL. WKŁ.CYL DN/ KL.TFAN WKŁ.CYL DN/ KL.TFAN WKŁ.CYL DN/ KL.TFAN WKŁ.CYL N/ SR.3KL.FOLIA WKŁ.CYL N/ KL.TFAN WKŁ.CYL N/ KL.TFAN WKŁ.CYL N/ SR.3KL.FOLIA WKŁ.CYL N/ KL.TFAN WKŁ.CYL SKP 2027/29+29 SR.6KL. FOLIA WKŁ.CYL / KL. WKŁ.CYL / KL. WKŁ.CYL / KL. FOLIA WKŁ.CYL / KL.WKŁ.CYL / KL.WKŁ.CYL / KL.WKŁ.CYL / KL.WKŁ.CYL / KL.WKŁ.CYL / KL.WKŁ.CYL / KL.WKŁ.CYL / KL.WKŁ.CYL N/ KL.WKŁ.CYL N/ KL.WKŁ.CYL N/ KL.FOLIA WKŁ.CYL N/ KL.WKŁ.CYL N/ KL.WKŁ.CYL N/ KL.WKŁ.CYL N/ KL.WKŁ.CYL N/ KL.WKŁ.CYL N/ KL.WKŁ.CYL N/ KL.WKŁ.CYL N/ KL.WKŁ.CYL

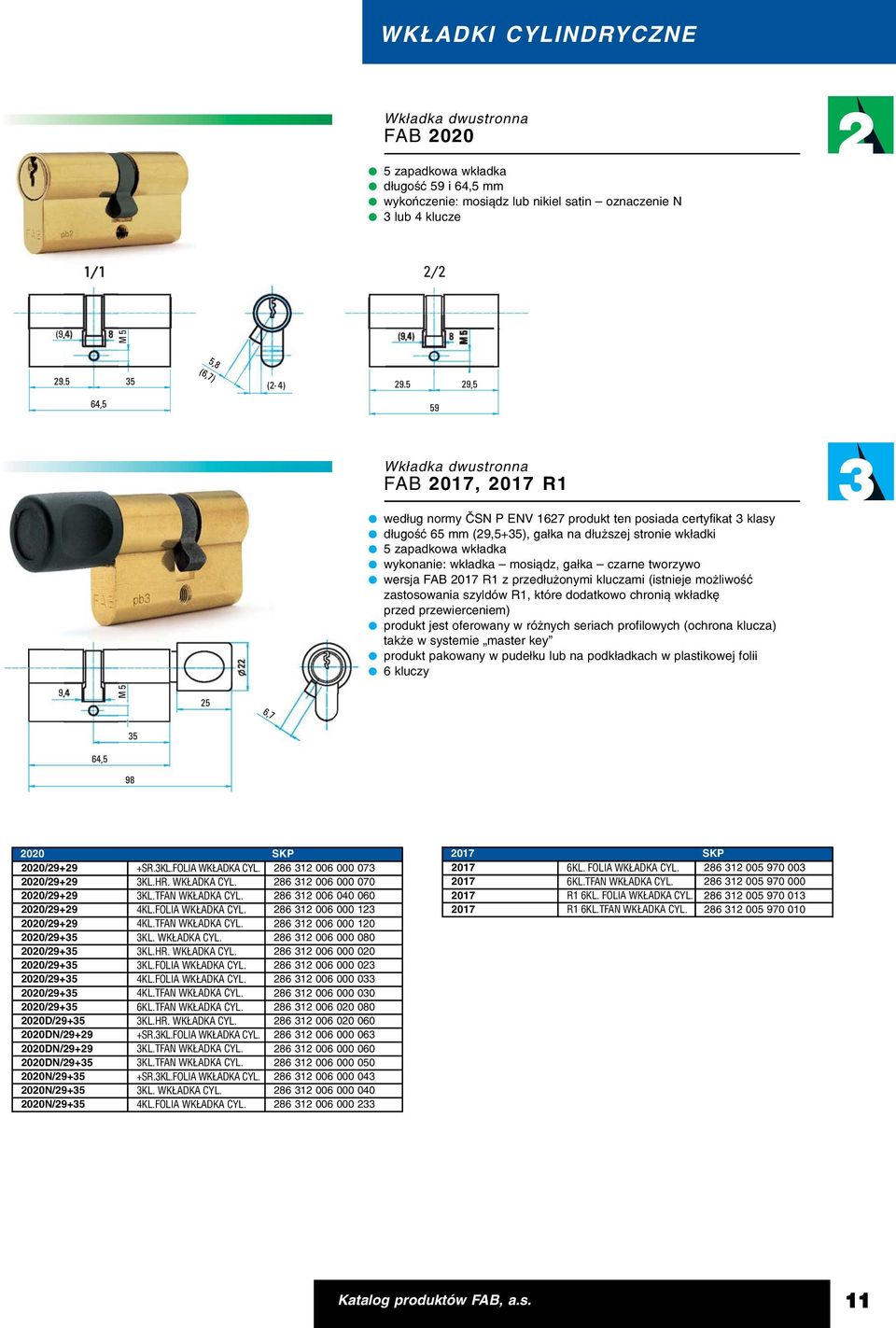

11 WKŁADKI CYLINDRYCZNE Wkładka dwustronna FAB zapadkowa wk³adka d³ugoœæ 59 i 64,5 mm wykoñczenie: mosi¹dz lub nikiel satin oznaczenie N 3 lub 4 klucze Wkładka dwustronna FAB 2017, 2017 R1 wed³ug normy ÈSN P ENV 1627 produkt ten posiada certyfikat 3 klasy d³ugoœæ 65 mm (29,5+35), ga³ka na d³u szej stronie wk³adki 5 zapadkowa wk³adka wykonanie: wk³adka mosi¹dz, ga³ka czarne tworzywo wersja FAB 2017 R1 z przed³u onymi kluczami (istnieje mo liwoœæ zastosowania szyldów R1, które dodatkowo chroni¹ wk³adkê przed przewierceniem) produkt jest oferowany w ró nych seriach profilowych (ochrona klucza) tak e w systemie master key produkt pakowany w pude³ku lub na podk³adkach w plastikowej folii 6 kluczy 2020 SKP 2020/ SR.3KL.FOLIA WKŁADKA CYL / KL.HR. WKŁADKA CYL / KL.TFAN WKŁADKA CYL / KL.FOLIA WKŁADKA CYL / KL.TFAN WKŁADKA CYL / KL. WKŁADKA CYL / KL.HR. WKŁADKA CYL / KL.FOLIA WKŁADKA CYL / KL.FOLIA WKŁADKA CYL / KL.TFAN WKŁADKA CYL / KL.TFAN WKŁADKA CYL D/ KL.HR. WKŁADKA CYL DN/ SR.3KL.FOLIA WKŁADKA CYL DN/ KL.TFAN WKŁADKA CYL DN/ KL.TFAN WKŁADKA CYL N/ SR.3KL.FOLIA WKŁADKA CYL N/ KL. WKŁADKA CYL N/ KL.FOLIA WKŁADKA CYL SKP KL. FOLIA WKŁADKA CYL KL.TFAN WKŁADKA CYL R1 6KL. FOLIA WKŁADKA CYL R1 6KL.TFAN WKŁADKA CYL

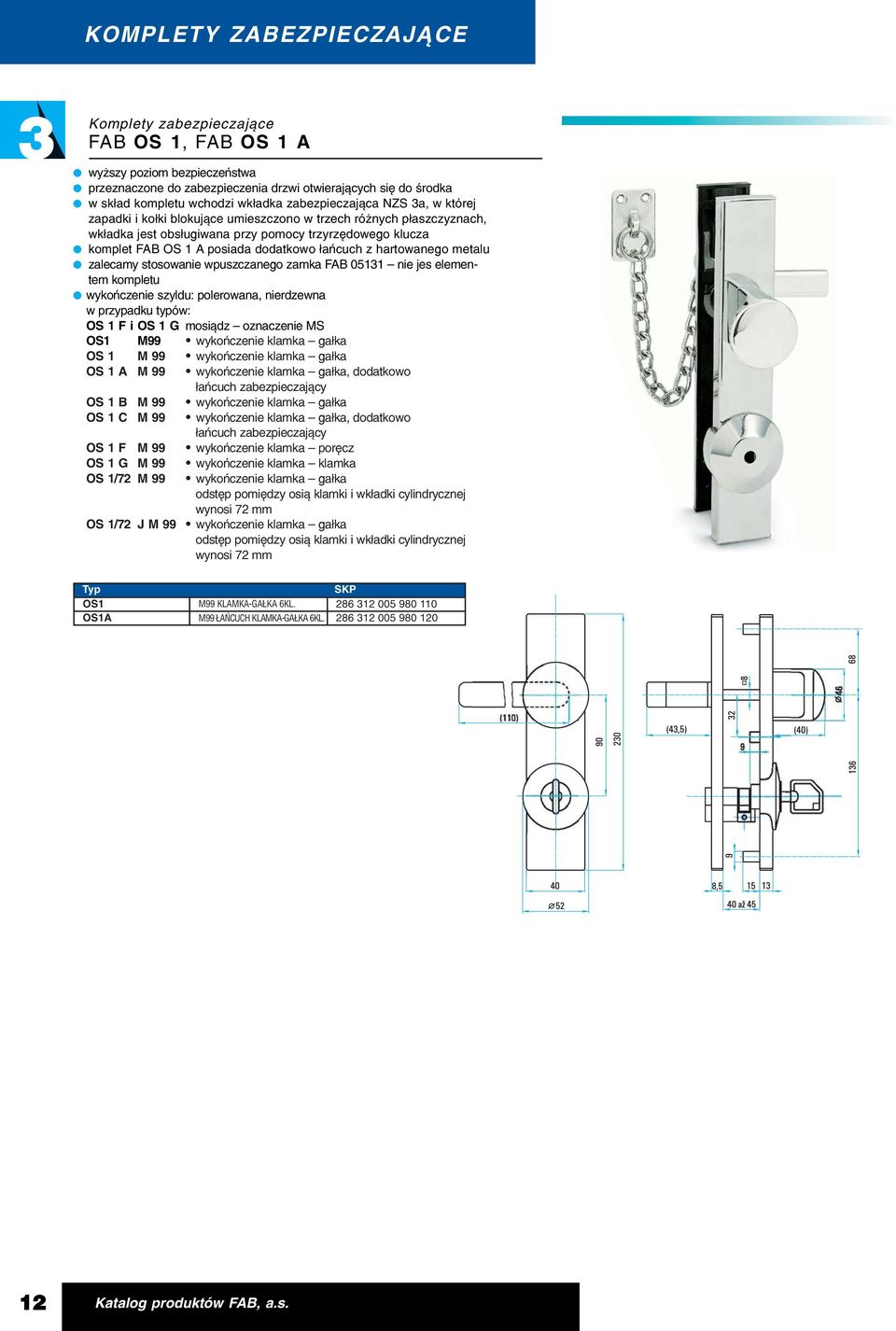

12 KOMPLETY ZABEZPIECZAJĄCE Komplety zabezpieczające FAB OS 1, FAB OS 1 A wy szy poziom bezpieczeñstwa przeznaczone do zabezpieczenia drzwi otwieraj¹cych siê do œrodka w sk³ad kompletu wchodzi wk³adka zabezpieczaj¹ca NZS 3a, w której zapadki i ko³ki blokuj¹ce umieszczono w trzech ró nych p³aszczyznach, wk³adka jest obs³ugiwana przy pomocy trzyrzêdowego klucza komplet FAB OS 1 A posiada dodatkowo ³añcuch z hartowanego metalu zalecamy stosowanie wpuszczanego zamka FAB nie jes elementem kompletu wykoñczenie szyldu: polerowana, nierdzewna w przypadku typów: OS 1 F i OS 1 G mosi¹dz oznaczenie MS OS1 M99 wykoñczenie klamka ga³ka OS 1 M 99 wykoñczenie klamka ga³ka OS 1 A M 99 wykoñczenie klamka ga³ka, dodatkowo ³añcuch zabezpieczaj¹cy OS 1 B M 99 wykoñczenie klamka ga³ka OS 1 C M 99 wykoñczenie klamka ga³ka, dodatkowo ³añcuch zabezpieczaj¹cy OS 1 F M 99 wykoñczenie klamka porêcz OS 1 G M 99 wykoñczenie klamka klamka OS 1/72 M 99 wykoñczenie klamka ga³ka odstêp pomiêdzy osi¹ klamki i wk³adki cylindrycznej wynosi 72 mm OS 1/72 J M 99 wykoñczenie klamka ga³ka odstêp pomiêdzy osi¹ klamki i wk³adki cylindrycznej wynosi 72 mm Typ SKP OS1 M99 KLAMKA GAŁKA 6KL OS1A M99 ŁAŃCUCH KLAMKA GAŁKA 6KL

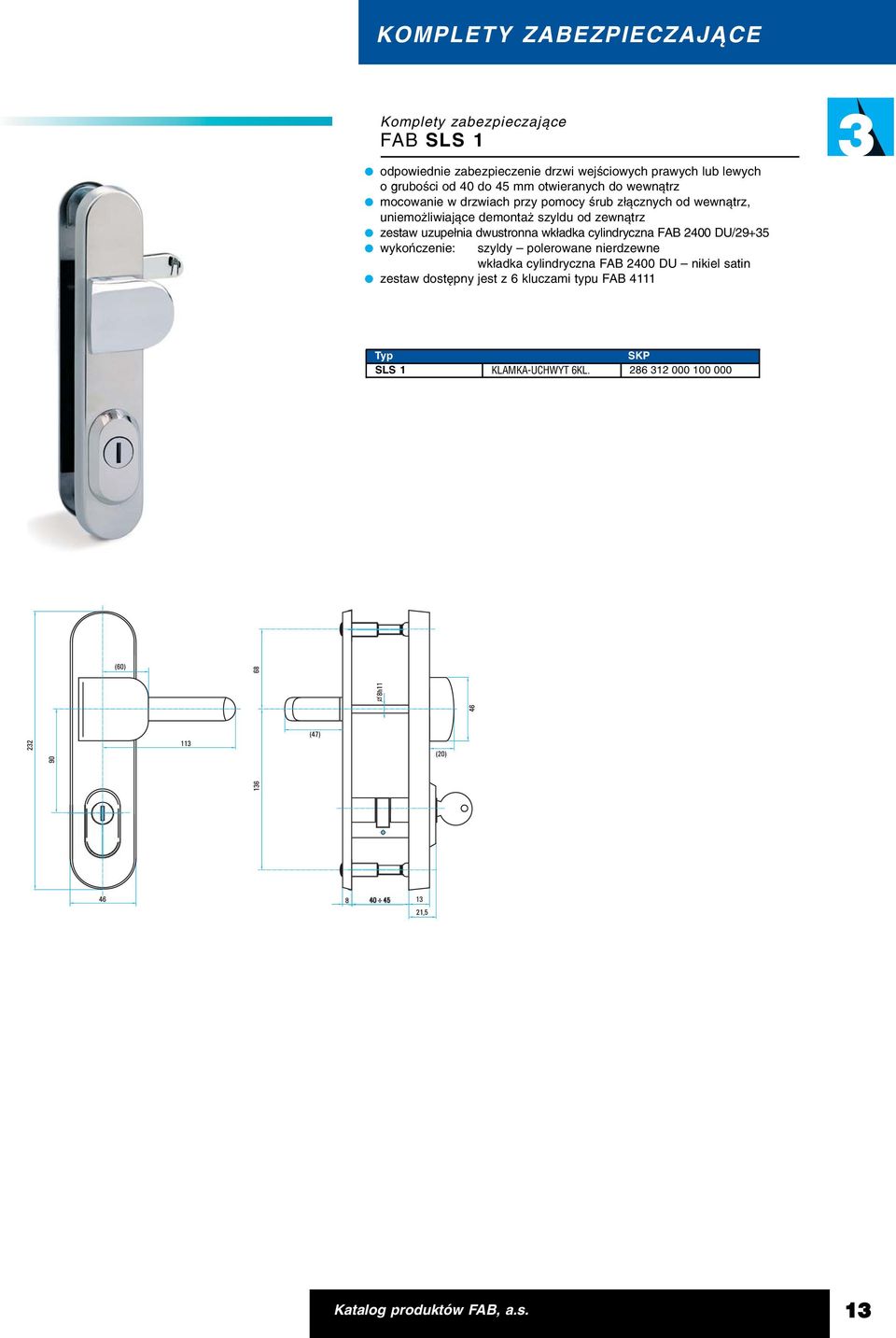

13 KOMPLETY ZABEZPIECZAJĄCE Komplety zabezpieczające FAB SLS 1 odpowiednie zabezpieczenie drzwi wejœciowych prawych lub lewych o gruboœci od 40 do 45 mm otwieranych do wewn¹trz mocowanie w drzwiach przy pomocy œrub z³¹cznych od wewn¹trz, uniemo liwiaj¹ce demonta szyldu od zewn¹trz zestaw uzupe³nia dwustronna wk³adka cylindryczna FAB 2400 DU/29+35 wykoñczenie: szyldy polerowane nierdzewne wk³adka cylindryczna FAB 2400 DU nikiel satin zestaw dostêpny jest z 6 kluczami typu FAB 4111 Typ SKP SLS 1 KLAMKA UCHWYT 6KL

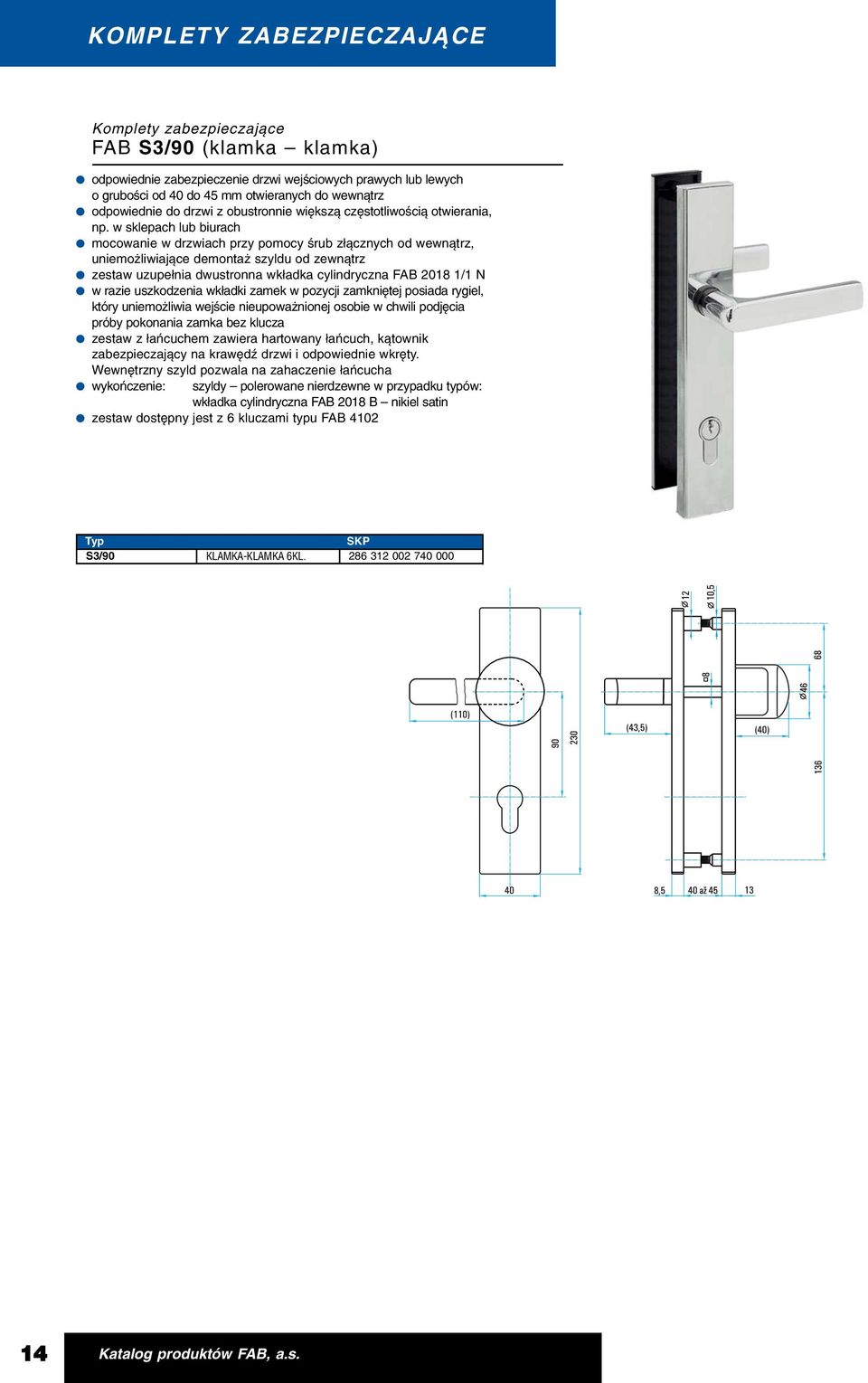

14 KOMPLETY ZABEZPIECZAJĄCE Komplety zabezpieczające FAB S3/90 (klamka klamka) odpowiednie zabezpieczenie drzwi wejœciowych prawych lub lewych o gruboœci od 40 do 45 mm otwieranych do wewn¹trz odpowiednie do drzwi z obustronnie wiêksz¹ czêstotliwoœci¹ otwierania, np. w sklepach lub biurach mocowanie w drzwiach przy pomocy œrub z³¹cznych od wewn¹trz, uniemo liwiaj¹ce demonta szyldu od zewn¹trz zestaw uzupe³nia dwustronna wk³adka cylindryczna FAB /1 N w razie uszkodzenia wk³adki zamek w pozycji zamkniêtej posiada rygiel, który uniemo liwia wejœcie nieupowa nionej osobie w chwili podjêcia próby pokonania zamka bez klucza zestaw z ³añcuchem zawiera hartowany ³añcuch, k¹townik zabezpieczaj¹cy na krawêdÿ drzwi i odpowiednie wkrêty. Wewnêtrzny szyld pozwala na zahaczenie ³añcucha wykoñczenie: szyldy polerowane nierdzewne w przypadku typów: wk³adka cylindryczna FAB 2018 B nikiel satin zestaw dostêpny jest z 6 kluczami typu FAB 4102 Typ SKP S3/90 KLAMKA KLAMKA 6KL

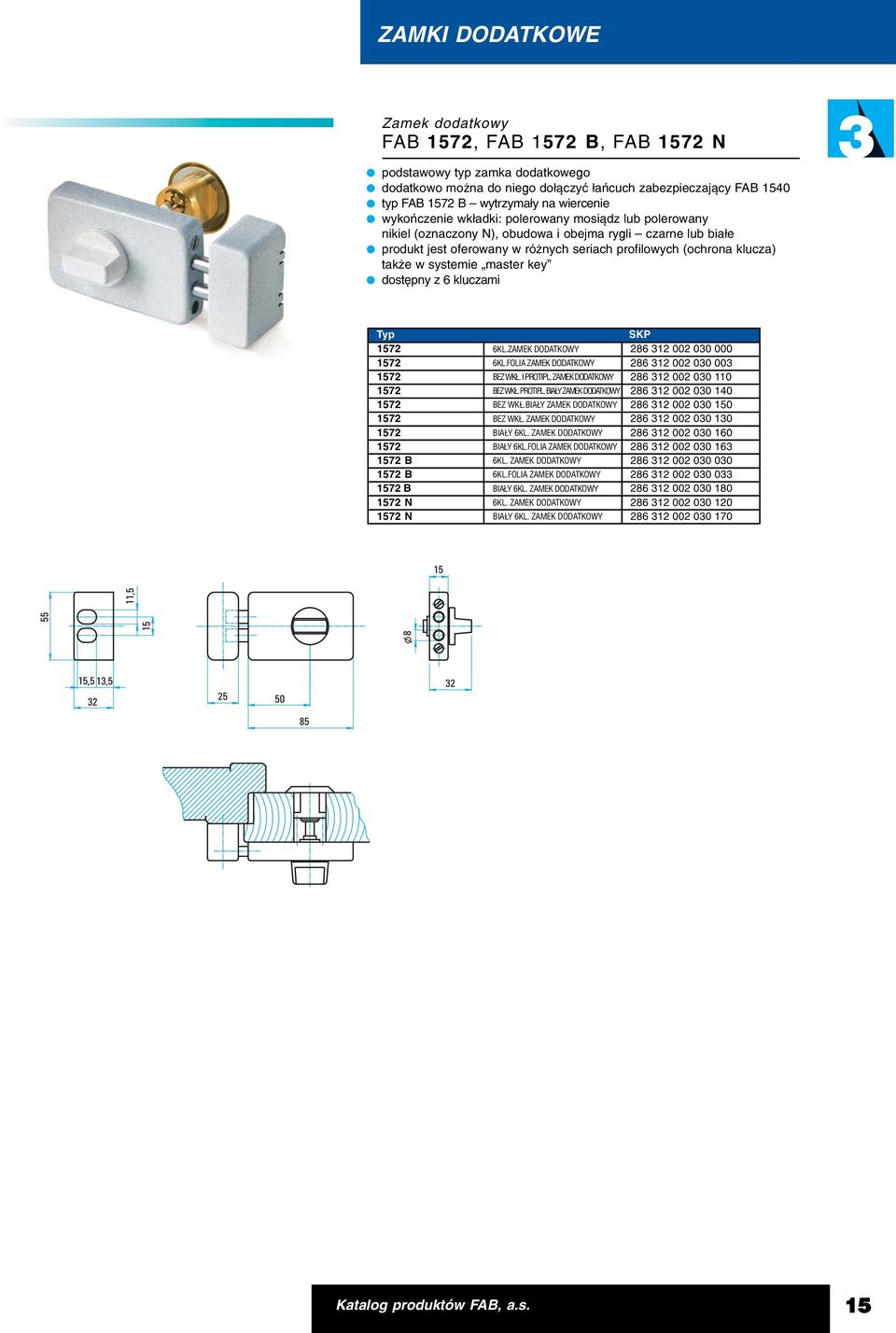

15 ZAMKI DODATKOWE Zamek dodatkowy FAB 1572, FAB 1572 B, FAB 1572 N podstawowy typ zamka dodatkowego dodatkowo mo na do niego do³¹czyæ ³añcuch zabezpieczaj¹cy FAB 1540 typ FAB 1572 B wytrzyma³y na wiercenie wykoñczenie wk³adki: polerowany mosi¹dz lub polerowany nikiel (oznaczony N), obudowa i obejma rygli czarne lub bia³e produkt jest oferowany w ró nych seriach profilowych (ochrona klucza) tak e w systemie master key dostêpny z 6 kluczami Typ SKP KL.ZAMEK DODATKOWY KL.FOLIA ZAMEK DODATKOWY BEZ WKŁ. I PROTIPL. ZAMEK DODATKOWY BEZ WKŁ. PROTIPL. BIAŁY ZAMEK DODATKOWY BEZ WKŁ.BIAŁY ZAMEK DODATKOWY BEZ WKŁ. ZAMEK DODATKOWY BIAŁY 6KL. ZAMEK DODATKOWY BIAŁY 6KL.FOLIA ZAMEK DODATKOWY B 6KL. ZAMEK DODATKOWY B 6KL.FOLIA ZAMEK DODATKOWY B BIAŁY 6KL. ZAMEK DODATKOWY N 6KL. ZAMEK DODATKOWY N BIAŁY 6KL. ZAMEK DODATKOWY

16 ZAMKI DODATKOWE Zamek dodatkowy z łańcuchem FAB 1575, FAB 1575 B, FAB 1575 N posiada takie same parametry jak zamek FAB 1572 oprócz tego posiada ³añcuch zabezpieczaj¹cy FAB 1540, który umo liwia uchylenie drzwi i sprawdzenie przestrzeni przed drzwiami przed ich pe³nym otwarciem ³añcuch zabezpieczaj¹cy FAB 1540 mo na zamówiæ osobno wykoñczenie wk³adki: polerowany mosi¹dz lub polerowany nikiel (oznaczony N), obudowa i obejma rygli czarne lub bia³e typ FAB 1575 B wytrzyma³y na wiercenie produkt jest oferowany w ró nych seriach profilowych (ochrona klucza) tak e w systemie master key dostêpny z 6 kluczami Typ SKP KL. ZAMEK DODATKOWY KL.FOLIA ZAMEK DODATKOWY BIAŁY 6KL. ZAMEK DODATKOWY BIAŁY 6KL.FOLIA ZAMEK DODATKOWY B 6KL. ZAMEK DODATKOWY B 6KL.FOLIA ZAMEK DODATKOWY B BIAŁY 6KL. ZAMEK DODATKOWY N 6KL. ZAMEK DODATKOWY N BIAŁY 6KL. ZAMEK DODATKOWY Zamek dodatkowy ze sztywnym łańcuchem FAB 1574, FAB 1574 B, FAB 1574 N posiada takie same parametry jak zamek FAB 1575 ³añcuch zast¹piono sztywnym ³añcuchem, który jest ruchom¹, integraln¹ czêœci¹ obejmy rygli przy zamkniêciu drzwi na pierwszy spust zamka FAB 1574 drzwi mo na uchyliæ i sprawdziæ przestrzeñ przed drzwiami zamkniêcie na drugi spust umo liwia normalne zamkniêcie typ FAB 1574 B wytrzyma³y na wiercenie wykoñczenie wk³adki: polerowany mosi¹dz lub polerowany nikiel (oznaczony N), obudowa i obejma rygli czarne lub bia³e produkt jest oferowany w ró nych seriach profilowych (ochrona klucza) tak e w systemie master key dostêpny z 6 kluczami Typ SKP KL. ZAMEK DODATKOWY KL.FOLIA ZAMEK DODATKOWY BEZ WKŁ. ZAMEK DODATKOWY BIAŁY 6KL.FOLIA ZAMEK DODATKOWY BIAŁY 6KL.FOLIA ZAMEK DODATKOWY B 6KL. ZAMEK DODATKOWY B BIAŁY 6KL. ZAMEK DODATKOWY N 6KL. ZAMEK DODATKOWY N BIAŁY 6KL. ZAMEK DODATKOWY

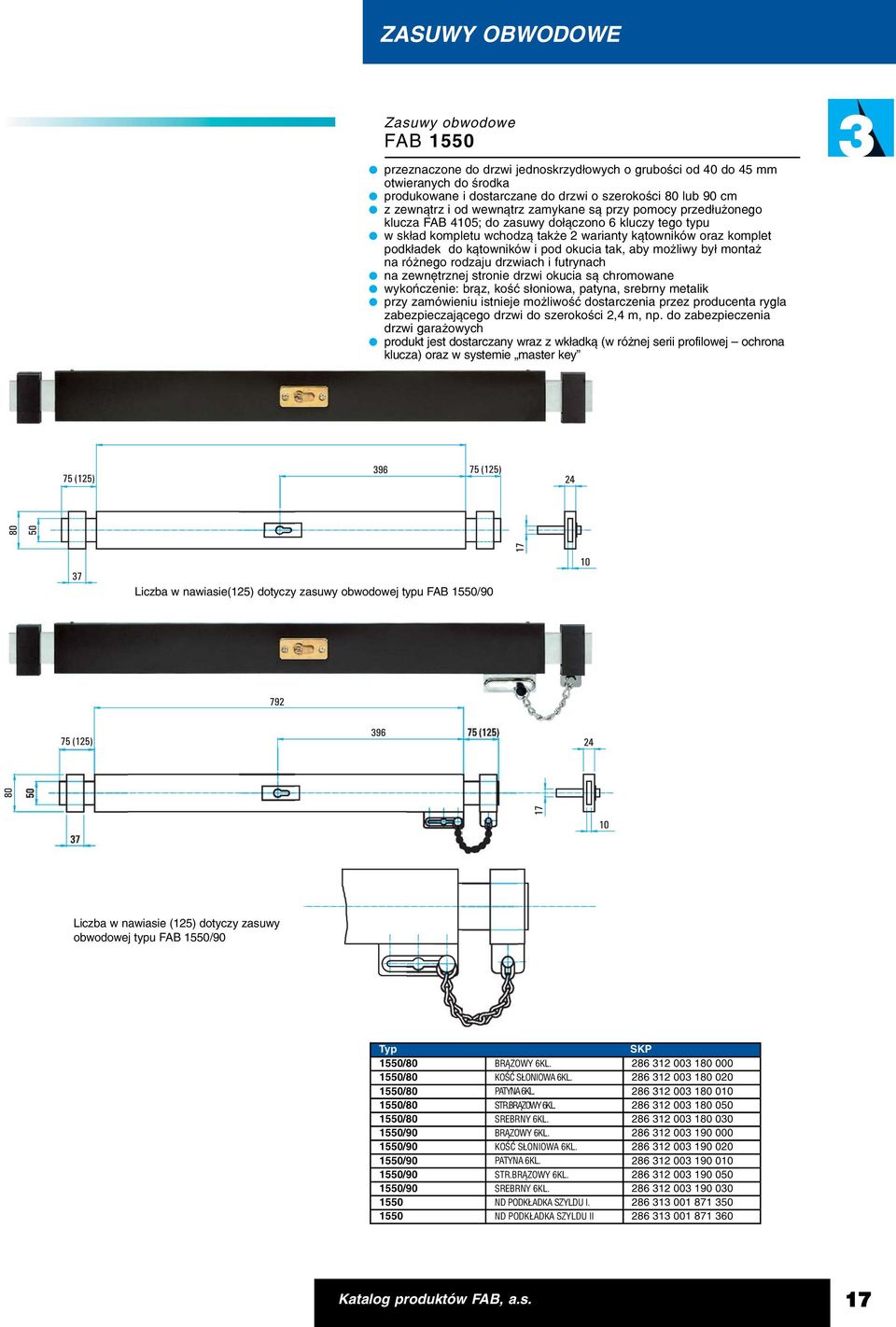

17 ZASUWY OBWODOWE Zasuwy obwodowe FAB 1550 przeznaczone do drzwi jednoskrzyd³owych o gruboœci od 40 do 45 mm otwieranych do œrodka produkowane i dostarczane do drzwi o szerokoœci 80 lub 90 cm z zewn¹trz i od wewn¹trz zamykane s¹ przy pomocy przed³u onego klucza FAB 4105; do zasuwy do³¹czono 6 kluczy tego typu w sk³ad kompletu wchodz¹ tak e 2 warianty k¹towników oraz komplet podk³adek do k¹towników i pod okucia tak, aby mo liwy by³ monta na ró nego rodzaju drzwiach i futrynach na zewnêtrznej stronie drzwi okucia s¹ chromowane wykoñczenie: br¹z, koœæ s³oniowa, patyna, srebrny metalik przy zamówieniu istnieje mo liwoœæ dostarczenia przez producenta rygla zabezpieczaj¹cego drzwi do szerokoœci 2,4 m, np. do zabezpieczenia drzwi gara owych produkt jest dostarczany wraz z wk³adk¹ (w ró nej serii profilowej ochrona klucza) oraz w systemie master key Liczba w nawiasie(125) dotyczy zasuwy obwodowej typu FAB 1550/90 Liczba w nawiasie (125) dotyczy zasuwy obwodowej typu FAB 1550/90 Typ SKP 1550/80 BRĄZOWY 6KL /80 KOŚĆ SŁONIOWA 6KL /80 PATYNA 6KL /80 STR.BRĄZOWY 6KL /80 SREBRNY 6KL /90 BRĄZOWY 6KL /90 KOŚĆ SŁONIOWA 6KL /90 PATYNA 6KL /90 STR.BRĄZOWY 6KL /90 SREBRNY 6KL ND PODKŁADKA SZYLDU I ND PODKŁADKA SZYLDU II

18 ZASUWY OBWODOWE Zasuwy obwodowe FAB 1551 ulepszona wersja zasuwy obwodowej FAB 1550 szeœciopunktowa zasuwa obwodowa zwiêksza skutecznoœæ ochrony przed w³amaniem i wywa eniem drzwi w którymœ z rogów drzwi; wzmacnia wytrzyma³oœæ drzwi na uszkodzenia tak e w ich dolnej czêœci mechanizm zasuwy wysuwa oprócz 2 masywnych sztab o wymiarach 50 x 10 mm u³o onych w poprzek drzwi tak e dodatkowe 4 rygle o œrednicy 14 mm w górnej i dolnej czêœci drzwi zasuwa jest dostosowana do drzwi o szerokoœci 80 lub 90 cm wraz z ryglami dostarczane s¹ ich prowadnice, k¹towniki i przykrycia przykrycia rygli s¹ w kolorze obudowy i os³on k¹towników produkt dostarczony jest na zamówienie wykoñczenie: nikiel satin zasuwa dostarczana jest wraz z wk³adk¹ (w ró nej serii profilowej ochrona klucza) oraz w systemie master key Typ SKP 1551/80 BRĄZOWY 6KL /80 KOŚĆ SŁONIOWA 6KL /80 PATYNA 6KL /80 STR.BRĄZOWY 6KL /80 SREBRNY 6KL /90 BRĄZOWY 6KL /90 KOŚĆ SŁONIOWA 6KL /90 PATYNA 6KL /90 STR.BRĄZOWY 6KL /90 SREBRNY 6KL

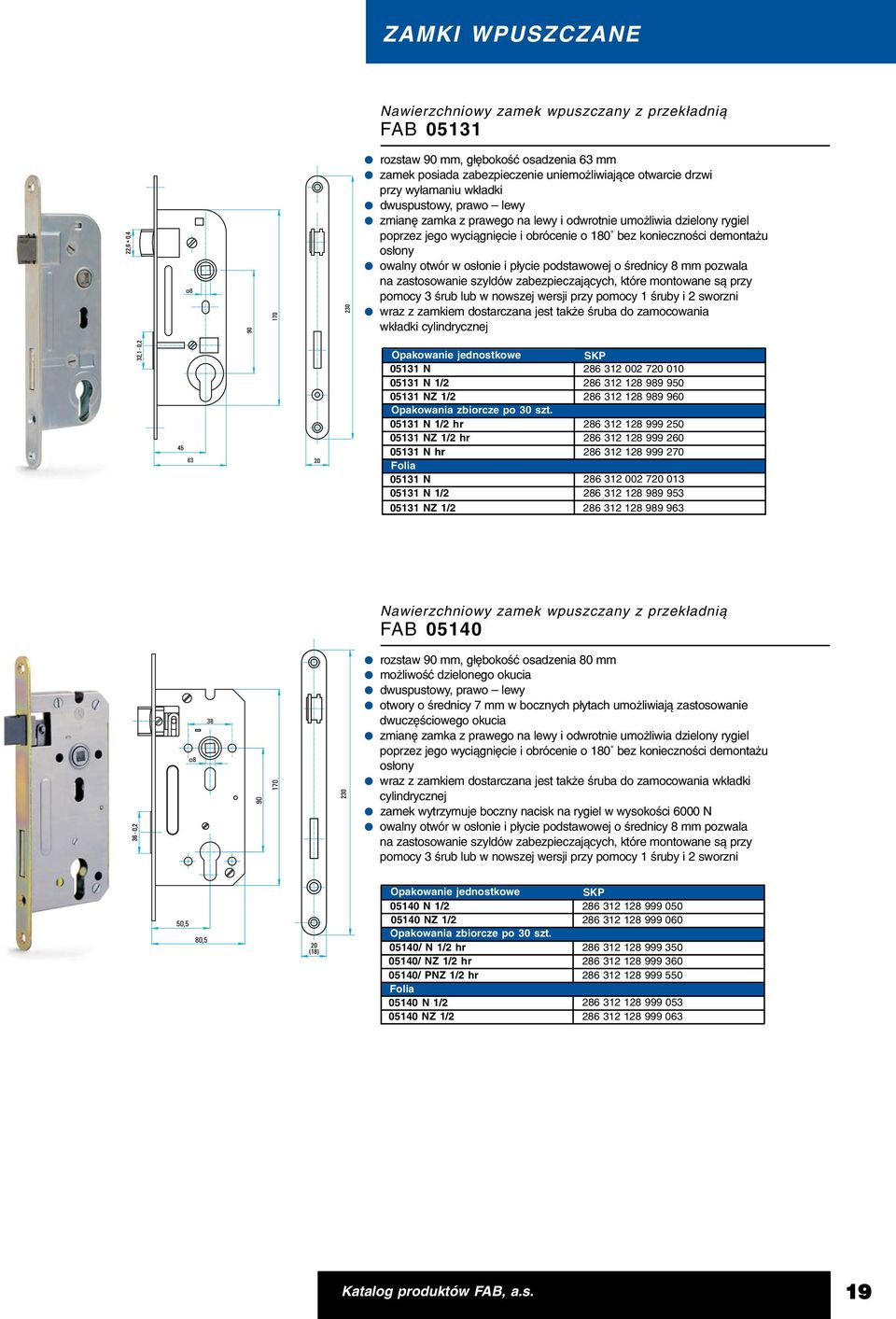

19 ZAMKI WPUSZCZANE Nawierzchniowy zamek wpuszczany z przekładnią FAB rozstaw 90 mm, g³êbokoœæ osadzenia 63 mm zamek posiada zabezpieczenie uniemo liwiaj¹ce otwarcie drzwi przy wy³amaniu wk³adki dwuspustowy, prawo lewy zmianê zamka z prawego na lewy i odwrotnie umo liwia dzielony rygiel poprzez jego wyci¹gniêcie i obrócenie o 180 bez koniecznoœci demonta u os³ony owalny otwór w os³onie i p³ycie podstawowej o œrednicy 8 mm pozwala na zastosowanie szyldów zabezpieczaj¹cych, które montowane s¹ przy pomocy 3 œrub lub w nowszej wersji przy pomocy 1 œruby i 2 sworzni wraz z zamkiem dostarczana jest tak e œruba do zamocowania wk³adki cylindrycznej Opakowanie jednostkowe SKP N N 1/ NZ 1/ Opakowania zbiorcze po 30 szt N 1/2 hr NZ 1/2 hr N hr Folia N N 1/ NZ 1/ Nawierzchniowy zamek wpuszczany z przekładnią FAB rozstaw 90 mm, g³êbokoœæ osadzenia 80 mm mo liwoœæ dzielonego okucia dwuspustowy, prawo lewy otwory o œrednicy 7 mm w bocznych p³ytach umo liwiaj¹ zastosowanie dwuczêœciowego okucia zmianê zamka z prawego na lewy i odwrotnie umo liwia dzielony rygiel poprzez jego wyci¹gniêcie i obrócenie o 180 bez koniecznoœci demonta u os³ony wraz z zamkiem dostarczana jest tak e œruba do zamocowania wk³adki cylindrycznej zamek wytrzymuje boczny nacisk na rygiel w wysokoœci 6000 N owalny otwór w os³onie i p³ycie podstawowej o œrednicy 8 mm pozwala na zastosowanie szyldów zabezpieczaj¹cych, które montowane s¹ przy pomocy 3 œrub lub w nowszej wersji przy pomocy 1 œruby i 2 sworzni Opakowanie jednostkowe SKP N 1/ NZ 1/ Opakowania zbiorcze po 30 szt / N 1/2 hr / NZ 1/2 hr / PNZ 1/2 hr Folia N 1/ NZ 1/

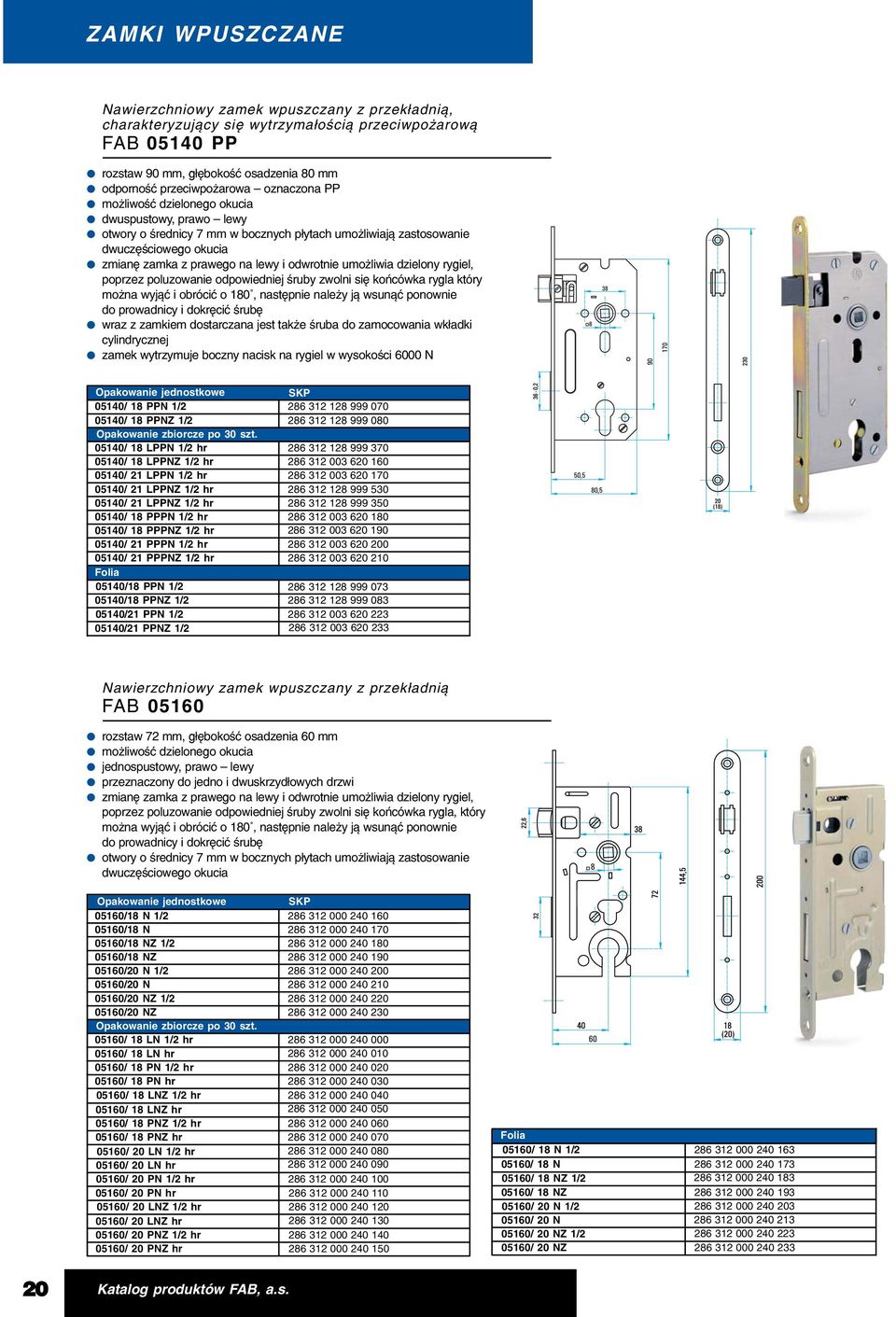

20 ZAMKI WPUSZCZANE Nawierzchniowy zamek wpuszczany z przekładnią, charakteryzujący się wytrzymałością przeciwpożarową FAB PP rozstaw 90 mm, g³êbokoœæ osadzenia 80 mm odpornoœæ przeciwpo arowa oznaczona PP mo liwoœæ dzielonego okucia dwuspustowy, prawo lewy otwory o œrednicy 7 mm w bocznych p³ytach umo liwiaj¹ zastosowanie dwuczêœciowego okucia zmianê zamka z prawego na lewy i odwrotnie umo liwia dzielony rygiel, poprzez poluzowanie odpowiedniej œruby zwolni siê koñcówka rygla który mo na wyj¹æ i obróciæ o 180, nastêpnie nale y j¹ wsun¹æ ponownie do prowadnicy i dokrêciæ œrubê wraz z zamkiem dostarczana jest tak e œruba do zamocowania wk³adki cylindrycznej zamek wytrzymuje boczny nacisk na rygiel w wysokoœci 6000 N Opakowanie jednostkowe SKP 05140/ 18 PPN 1/ / 18 PPNZ 1/ Opakowanie zbiorcze po 30 szt / 18 LPPN 1/2 hr / 18 LPPNZ 1/2 hr / 21 LPPN 1/2 hr / 21 LPPNZ 1/2 hr / 21 LPPNZ 1/2 hr / 18 PPPN 1/2 hr / 18 PPPNZ 1/2 hr / 21 PPPN 1/2 hr / 21 PPPNZ 1/2 hr Folia 05140/18 PPN 1/ /18 PPNZ 1/ /21 PPN 1/ /21 PPNZ 1/ Nawierzchniowy zamek wpuszczany z przekładnią FAB rozstaw 72 mm, g³êbokoœæ osadzenia 60 mm mo liwoœæ dzielonego okucia jednospustowy, prawo lewy przeznaczony do jedno i dwuskrzyd³owych drzwi zmianê zamka z prawego na lewy i odwrotnie umo liwia dzielony rygiel, poprzez poluzowanie odpowiedniej œruby zwolni siê koñcówka rygla, który mo na wyj¹æ i obróciæ o 180, nastêpnie nale y j¹ wsun¹æ ponownie do prowadnicy i dokrêciæ œrubê otwory o œrednicy 7 mm w bocznych p³ytach umo liwiaj¹ zastosowanie dwuczêœciowego okucia Opakowanie jednostkowe SKP 05160/18 N 1/ /18 N /18 NZ 1/ /18 NZ /20 N 1/ /20 N /20 NZ 1/ /20 NZ Opakowanie zbiorcze po 30 szt / 18 LN 1/2 hr / 18 LN hr / 18 PN 1/2 hr / 18 PN hr / 18 LNZ 1/2 hr / 18 LNZ hr / 18 PNZ 1/2 hr / 18 PNZ hr / 20 LN 1/2 hr / 20 LN hr / 20 PN 1/2 hr / 20 PN hr / 20 LNZ 1/2 hr / 20 LNZ hr / 20 PNZ 1/2 hr / 20 PNZ hr Folia 05160/ 18 N 1/ / 18 N / 18 NZ 1/ / 18 NZ / 20 N 1/ / 20 N / 20 NZ 1/ / 20 NZ

21 ZAMKI WPUSZCZANE Międzypokojowy zamek wpuszczany zwykły bez przekładni FAB 5210 rozstaw 72 mm, g³êbokoœæ osadzenia 60 mm jednospustowy, prawo lewy przeznaczony do drzwi nie wymagaj¹cych wysokiego poziomu bezpieczeñstwa, do jedno i dwuskrzyd³owych drzwi, lewych i prawych zamek dostarczany z 1 kluczem otwory o œrednicy 7 mm w bocznych p³ytach umo liwiaj¹ zastosowanie dwuczêœciowego okucia zmianê zamka z prawego na lewy i odwrotnie umo liwia dzielony rygiel, poprzez poluzowanie odpowiedniej œruby zwolni siê koñcówka rygla, któr¹ mo na wyj¹æ i obróciæ o 180, nastêpnie nale y j¹ wsun¹æ ponownie do prowadnicy i dokrêciæ œrubê Opakowanie jednostkowe SKP 5210/20 LN 1/ /20 LNZ 1/ /20 PN 1/ /20 PNZ 1/ /18 LN 1/ /18 LNZ 1/ /18 PN 1/ /18 PNZ 1/ Opakowanie zbiorcze po 30 szt. 5210/20 LN 1/2 hr /20 LNZ 1/2 hr /20 PN 1/2 hr /20 PNZ 1/2 hr /18 LN 1/2 hr /18 LNZ 1/2 hr /18 PN 1/2 hr /18 PNZ 1/2 hr Folia 5210/20 LN 1/ /20 LNZ 1/ Międzypokojowy zamek wpuszczany do WC i łazienek FAB 5221 rozstaw 72 mm, g³êbokoœæ osadzenia 60 mm dolny kr¹ ek 4 mm jednospustowy, prawo lewy przeznaczony do drzwi nie wymagaj¹cych wysokiego poziomu bezpieczeñstwa, bez mo liwoœci zamkniêcia, rygiel mo na wysun¹æ przy pomocy kr¹ ka z czterok¹tnym otworem (4x4 mm) - wbudowana blokada przeznaczony do jedno i dwuskrzyd³owych drzwi, lewych i prawych zamek dostarczany z 1 kluczem zmianê zamka z prawego na lewy i odwrotnie umo liwia dzielony rygiel, poprzez poluzowanie odpowiedniej œruby zwolni siê koñcówka rygla, któr¹ mo na wyj¹æ i obróciæ o 180, nastêpnie nale y j¹ wsun¹æ ponownie do prowadnicy i dokrêciæ œrubê otwory o œrednicy 7 mm w bocznych p³ytach umo liwiaj¹ zastosowanie dwuczêœciowego okucia Opakowanie jednostkowe SKP 5221/18 N 1/ /18 N /18 NZ 1/ /18 NZ /20 N 1/ /20 N /20 NZ 1/ /20 NZ Folia 05221/ 18 N 1/ / 18 N / 18 NZ 1/ / 18 NZ / 20 N 1/ / 20 N / 20 NZ 1/ / 20 NZ Opakowanie jednostkowe SKP 5221/ 18 LN 1/2 hr / 18 LN hr / 18 PN 1/2 hr / 18 PN hr / 18 LNZ 1/2 hr / 18 LNZ hr / 18 PNZ 1/2 hr / 18 PNZ hr / 20 LN 1/2 hr / 20 LN hr / 20 PN 1/2 hr / 20 PN hr / 20 LNZ 1/2 hr / 20 LNZ hr / 20 PNZ 1/2 hr / 20 PNZ hr

22 ZAMKI WPUSZCZANE Międzypokojowy zamek wpuszczany zwykły FAB 5230 g³êbokoœæ osadzenia 60 mm prawo lewy, bez mo liwoœci zamkniêcia przeznaczony do jedno i dwuskrzyd³owych drzwi, lewych i prawych zamek nie posiada rygla zmianê zamka z prawego na lewy i odwrotnie umo liwia dzielony rygiel poprzez poluzowanie odpowiedniej œruby zwolni siê koñcówka rygla, któr¹ mo na wyj¹æ i obróciæ o 180, nastêpnie nale y j¹ wsun¹æ ponownie do prowadnicy i dokrêciæ œrubê otwory o œrednicy 7 mm w bocznych p³ytach umo liwiaj¹ zastosowanie dwuczêœciowego okucia Opakowanie jednostkowe SKP 5230/18 N 1/ /18 N /18 NZ 1/ /18 NZ /20 N 1/ /20 N /20 NZ 1/ /20 NZ Opakowanie zbiorcze po 30 szt. 5230/ 18 LN 1/2 hr / 18 LN hr / 18 PN 1/2 hr / 18 PN hr / 18 LNZ 1/2 hr / 18 LNZ hr / 18 PNZ 1/2 hr / 18 PNZ hr / 20 LN 1/2 hr / 20 LN hr / 20 PN 1/2 hr / 20 PN hr / 20 LNZ 1/2 hr / 20 LNZ hr / 20 PNZ 1/2 hr / 20 PNZ hr Opakowanie jednostkowe SKP 5230/ 18 N 1/ / 18 N / 18 NZ 1/ / 18 NZ / 20 N 1/ / 20 A / 20 NZ 1/ / 20 NZ Zamek wpuszczany z tworzywa do WC i łazienek FAB 190/140 rozstaw 78 mm, g³êbokoœæ osadzenia 85 mm dolny kr¹ ek 8 mm (od 2004 roku te 6 mm) jednospustowy, prawy lub lewy przeznaczony do drzwi nie wymagaj¹cych wysokiego poziomu bezpieczeñstwa bez mo liwoœci zamkniêcia, rygiel mo na wysun¹æ przy pomocy kr¹ ka z czterok¹tnym otworem 8x8 mm (6x6 mm) przeznaczony do jedno i dwuskrzyd³owych drzwi, lewych i prawych w bocznych p³ytach znajduj¹ siê otwory umo liwiaj¹ce zastosowanie okucia rozetowego zamek posiada strza³kê, rygiel i kr¹ ek z tworzywa wykoñczenie: Limba, bia³y, alufinish, chromowany zamek pojawi siê na rynku od (tak e ze strza³k¹, ryglem z metalu) Profil nr 2, nr 1 SKP (dla typu 5200 i 5210) profil nr 8 (dla typu 4240) profil nr 2 (dla typu 4240) profil nr 1 (dla typu 4240) profil nr 7 (dla typu 4240) /140 ND klucz nr 15 N /140 ND klucz nr 15 NZ /140 ND klucz nr 16 N /140 ND klucz nr 16 NZ /140 ND klucz nr 35 N /140 ND klucz nr 35 NZ /140 ND klucz nr 36 N /140 ND klucz nr 36 NZ

23 ZAMKI WPUSZCZANE Zamek wpuszczany z tworzywa FAB 190/140 rozstaw 72 mm, g³êbokoœæ osadzenia 85 mm mo liwoœæ dzielonego okucia jednospustowy, prawy lub lewy przeznaczony do drzwi wewnêtrznych w domach i mieszkaniach itd. przeznaczony do jedno i dwuskrzyd³owych drzwi, lewych i prawych w bocznych p³ytach znajduj¹ siê otwory umo liwiaj¹ce zastosowanie okucia rozetowego zamek posiada strza³kê, rygiel i kr¹ ek z tworzywa zamek posiada blokadê wykoñczenie: N 1/2, NZ 1/2 (standardowo NZ 1/2) limba, bia³y, alufinish, chromowany zamek dostarczany z 1 kluczem zamek pojawi się na rynku od (także ze strzałką, ryglem z metalu) profil nr 2, nr 1 SKP (dla typu 5200 i 5210) profil nr 8 (dla typu 4240) profil nr 2 (dla typu 4240) profil nr 1 (dla typu 4240) profil nr 7 (dla typu 4240) /140 ND klucz nr 15 N /140 ND klucz nr 15 NZ /140 ND klucz nr 16 N /140 ND klucz nr 16 NZ /140 ND klucz nr 35 N /140 ND klucz nr 35 NZ /140 ND klucz nr 36 N /140 ND klucz nr 36 NZ Objaśnienia indeksów występujących przy zamkach wpuszczanych L P N NZ hr lewy zamek prawy zamek wykoñczenie powierzchnia ocynkowana z bia³ym chromowaniem wykoñczenie powierzchnia ocynkowana z ó³tym chromowaniem opakowanie zbiorcze /18 liczba za kresk¹ u³amkow¹ szerokoœæ powierzchni czo³owej w mm (18 mm) /20 liczba za kresk¹ u³amkow¹ szerokoœæ powierzchni czo³owej w mm (20 mm) A skrócona powierzchnia czo³owa u A (200 mm) d³ugoœæ powierzchni czo³owej wynosi 230 mm B p³yty hartowane odporne na wiercenie (05132 B) 1/2 pó³chrom metalizowane s¹ tylko czêœci widoczne po zamontowaniu zamka w drzwiach (wzglêdnie czêœæ podstawowej p³yty) PP zamek do drzwi przeciwpo arowych WYKOŃCZENIE EGL powierzchnia lakierowana YECR powierzchnia ocynkowana, ó³te chromowanie i lakierowanie CR powierzchnia ocynkowana i bezbarwnie chromowana LIMBA pow³oka proszkowa BÍLÁ pow³oka proszkowa ALUFINISH pow³oka z p³ynnej farby CYNK + BEZBARWNE CHROMOWANIE CYNK + TĘCZOWO ŻÓŁTE CHROMOWANIE UNI FAB ZYNK + BEZBARWNE CHROMOWANIE CYNK + TĘCZOWO ŻÓŁTE CHROMOWANIE (w zale noœci od kolorów wpuszczanych zamków) 23

24 ZAMKI WPUSZCZANE Blacha zaczepowa UNI FAB przeznaczona dla zamków wpuszczanych o rozstawie 72 mm i 90 mm przeznaczona do drzwi jednoskrzyd³owych wyposa onych w zwyk³y typ zamka lub wk³adkê dostarczana wraz z plastikow¹ wanienk¹ dla jednospustowych drzwi (zamków) przeznaczona tak e do zamków typu DIN prawo lewa wykoñczenie standard: N, NZ, + Limba, bia³a, alufinish, chrom Blacha zaczepowa UNI FAB przeznaczona dla zamków wpuszczanych o rozstawie 72 mm i 90 mm przeznaczona do drzwi jednoskrzyd³owych wyposa onych w zwyk³y typ zamka lub wk³adkê do jedno i dwuspustowych drzwi (zamków) przeznaczona tak e do zamków typu DIN prawo lewa wykoñczenie standard: N, NZ, + Limba, bia³a, alufinish, chrom lewy prawy 24

25 SYSTEM MASTER KEY Systemy master key (dalej tylko SGHK) są produkowane przez spółkę akcyjną FAB już od ponad 50 lat. W tym czasie firma zaspokoiła wymagania dziesiątek tysięcy różnych biur, zakładów produkcyjnych, instytucji, hoteli, teatrów, szkół, szpitali, pensjo natów, schronisk turystycznych, obiektów sportowych oraz pry watnych osób. SGHK składa się ze specjalnej kombinacji kluczy, wkładek i zamków, które zmniejszają niezbędną ilość kluczy. Dzięki zastosowaniu rozwiązania master key, za pomocą którego można bardzo szybko otworzyć wszystkie zamki i przeprowadzić szybką interwencję, można chronić majątek i życie w niespodzie wanych sytuacjach (pożar itd.). Systemy master key produkowane są wyłącznie na zamówie nie. System może się składać z jednego lub tysięcy zamków, w zależno ści od zakresu dostępu. Wkładki i zamki zamawiane są na podsta wie specjalnego zamówienia właściciela SGHK oraz zgodnie z zasada mi bezpieczeństwa, które określa właściciel systemu. Taki spo sób zamówień gwarantuje, że klucze otrzyma wyłącznie osoba upoważniona. SGHK FAB DYNAMIC klucze i zamki systemu FAB DYNAMIC plus chronione s¹ przez wzór przemys³owy i zg³oszenie patentowe FAB DYNAMIC plus posiada certyfikat dla systemu master key zgodnie z ÈSN ENV 1627 wk³adki cylindryczne posiadaj¹ poziomy bezpieczeñstwa pb4 certyfikowane przez NBÚ zgodnie z ustaw¹ 148/1998 Dz.U. w kategorii œciœle tajne klucze znajduj¹ siê w ewidencji centralnej FAB a.s. Kopiê klucza mo na uzyskaæ wy³¹cznie w FAB a.s. lub u Autoryzowanych Serwisów FAB, po spe³nieniu zasad bezpieczeñstwa, które zosta³y wczeœniej ustalone z w³aœcicielem du a iloœæ kombinacji pozwala na zastosowanie w du ych projektach wykoñczenie standardowe charakteryzuje siê w³aœciwoœciami przeciwalergicznymi wk³adki cylindryczne mo na zamówiæ w ró nych d³ugoœciach w zale noœci od typu drzwi SGHK FAB 2060 posiada certyfikat dla systemu master key zgodny z ÈSN ENV Wk³adki cylindryczne mog¹ mieæ poziom bezpieczeñstwa do pb4 izgodnie z ustaw¹ 148/1998 Dz.U. mog¹ byæ stosowane w kategorii œciœle tajne klucze ze specjalnymi profilami s¹ ewidencjonowane w ewidencji centralnej FAB a.s. Kopiê klucza mo na uzyskaæ wy³¹cznie w FAB a.s. lub u Autoryzowanych Serwisów FAB, po spe³nieniu zasad bezpieczeñstwa, które zosta³y wczeœniej ustalone z w³aœcicielem du a iloœæ kombinacji odpowiedni tak e dla wiêkszych projektów wk³adki cylindryczne mo na zamówiæ w ró nych d³ugoœciach w zale noœci od typu drzwi SGHK FAB 2018 klucze ze specjalnymi profilami s¹ ewidencjonowane w ewidencji centralnej FAB a.s. Kopiê klucza mo na uzyskaæ wy³¹cznie w FAB a.s. lub u Autoryzowanych Serwisów FAB, po spe³nieniu zasad bezpieczeñstwa, które zosta³y wczeœniej ustalone z w³aœcicielem system przeznaczony dla mniejszych i œrednich projektów wk³adki cylindryczne mo na zamówiæ w ró nych d³ugoœciach w zale noœci od typu drzwi 25

26 WSZYSTKO DLA DRZWI FAB, a.s. zajmuje ważną pozycję na rynku zamków i systemów bezpieczeństwa przeznaczonych do ochrony osób i majątku. Obecnie firma jest częścią światowego koncernu ASSA ABLOY AB, jednakże jej historia sięga 1911 roku, kiedy powstała tradycja handlowa i produkcyjna firmy. W naszym asortymencie znajdują się wkładki cylindryczne, kłódki, zamki wpuszczane, zamki dodatkowe, okucia drzwi, zamki samochodowe i motocyklowe, samozamykacze oraz systemy master key. Wkładki cylindryczne Okucia zabezpieczające PIRAMIDA BEZPIECZEŃSTWA BARDZO WYSOKI POZIOM OCHRONY WYSOKI POZIOM OCHRONY DOSTATECZNY POZIOM OCHRONY PODSTAWOWY POZIOM OCHRONY Zamki dodatkowe Zasuwy obwodowe Zamki wpuszczane An ASSA ABLOY Group company ASSA ABLOY

27 FAB Więcej niż poczucie bezpieczeństwa SYSTEM DZIAŁANIA MASTER KEY (dalej tylko SGHK) polega na konstrukcji wkładek, które mogą być otwierane przy pomocy kilku różnych kluczy. System taki, jeżeli został odpowiednio zaprojektowany, w znaczący sposób zmniejsza ilość kluczy nie tylko w zakładach lub instytucjach, ale także w mniejszych obiektach łącznie z do mami mieszkalnymi. Istnieje możliwość wykonania takiego projektu, który umożli wia stworzenie głównego klucza, który otwiera wszystkie wkładki danej grupy drzwi, zgodnie z ustalonymi kompetencja mi. W systemie projektowany jest także tzw. master key, który otwiera wszystkie wkładki (zamki) w obiekcie. Klucz który otwiera tylko jedną wkładkę (zamek) nazy wamy kluczem właściwym. Systemy master key produkowane są wyłącznie na zamówienie. System może składać się z jednego lub tysięcy zamków (patrz załącznik tabela przykładów), w zależności od poziomu dostępu. Zastępcze wkładki, zamki i klucze można otrzymać wyłącznie na podstawie zamówienia właściciela SGHK zgodnie z zasadami bezpieczeństwa, które on sam określi. Gwarantuje to, że klucze otrzy ma wyłącznie właściciel. SGHK FAB DYNAMIC klucze i zamki systemu FAB DYNAMIC plus plus chronione są przez wzór przemysłowy i zgłoszenie patentowe FAB DYNAMIC plus posiada certyfikat mas ter key zgodnie z ČSN ENV 1627 wkładki cylindryczne posiadają poziom bezpie czeństwa pb4 certyfikowany przez NBÚ zgodnie z ustawą 148/1998 Dz.U. w kategorii ściśle taj ne klucze są ewidencjonowane w ewidencji cen tralnej FAB a.s. Kopię klucza można uzyskać wyłącznie w FAB a.s. lub u Autoryzowanych Serwisów FAB, po spełnieniu zasad bezpiecze ństwa, które zostały wcześniej ustalone z wła ścicielem duża ilość kombinacji pozwala na zastosowa nie w dużych projektach wykończenie standardowe charakteryzuje się właściwościami przeciwalergicznymi wkładki cylindryczne można zamówić w róż nych długościach w zależności od typu drzwi An ASSA ABLOY Group company SGHK FAB 2060 posiada certyfikat dla systemu master key zgodny z ČSN ENV Wkładki cylindryczne mogą mieć poziom bezpieczeństwa do pb4 i zgodnie z ustawą 148/1998 Dz.U. mogą być stosowane w kategorii ściśle tajne klucze ze specjalnymi profilami są ewidencjo nowane w ewidencji centralnej FAB a.s. Kopię klucza można uzyskać wyłącznie w FAB a.s. lub u Autoryzowanych Serwisów FAB, po spełnieniu zasad bezpieczeństwa, które zostały wcześniej ustalone z właścicielem duża ilość kombinacji odpowiedni także dla większych projektów wkładki cylindryczne można zamówić w róż nych długościach w zależności od typu drzwi SGHK FAB 2018 klucze ze specjalnymi profilami są ewidencjo nowane w ewidencji centralnej FAB a.s. Kopię klucza można uzyskać wyłącznie w FAB a.s. lub u Autoryzowanych Serwisów FAB, po spełnieniu zasad bezpieczeństwa, które zostały wcześniej ustalone z właścicielem system przeznaczony dla mniejszych i śred nich projektów wkładki cylindryczne można zamówić w róż nych długościach w zależności od typu drzwi ASSA ABLOY

28 REFERENCJE Teatr Narodowy Praga Hotel Hilton Praga Lotnisko międzynarodowe Praga Elektrownia jądrowa Temelín FAB Więcej niż tylko poczucie bezpieczeństwa An ASSA ABLOY Group company ASSA ABLOY
