1 Modułowy Mechatroniczny System Szkoleniowy mms 4.0: praktyczny, elastyczny, skalowalny

2 2 Drive & Control Academy Twój partner szkoleniowy Poszerz swoją wiedzę i skorzystaj: Praktyczna obsługa, zrozumienie i użytkowanie układów mechatronicznych Wysoce elastyczna automatyka, maksymalna produktywność, Przemysł 4.0 oczekiwania wobec pracowników wciąż rosną. Grupa Bosch to jeden z największych dostawców zawodowych szkoleń technicznych na świecie. W ponad 270 zakładach produkcyjnych codziennie przekonujemy się, jaka wiedza jest potrzebna w praktyce przemysłowej. Jako wiodący dostawca technik napędu i sterowania firma Bosch Rexroth gromadzi tę wiedzę i doświadczenie, a następnie przekłada je, na przykład, na modułowe mechatroniczne systemy szkoleniowe, zgodne z przyjętymi w branży poziomami kwalifikacji.

3 Twój partner szkoleniowy Drive & Control Academy 3 Zdobądź specjalistyczną wiedzę na kursach Drive & Control Academy Jako dostawca kompleksowych usług w dziedzinie techniki sterowania i przemieszczeń firma Bosch Rexroth dysponuje unikatowymi zasobami wiedzy technicznej. Z przyjemnością przekazujemy tę wiedzę praktykantom i uczniom, a także naszym klientom i pracownikom. Dlatego ofertę kursów Drive & Control Academy można dopasowywać do indywidualnych potrzeb, a także zdobywać w jej ramach zaawansowane certyfikaty techniczne. Od szkoleń internetowych po praktykę Koncepcja kursów Drive & Control Academy opiera się na czterech filarach przekazywania wiedzy: szkoleniach zorientowanych na klientów (przeprowadzanych na miejscu lub w postaci kursów elektronicznych), praktycznych modułowych systemach szkoleniowych, zbudowanych ze standardowych elementów stosowanych w przemyśle, multimedialnych materiałach uzupełniających: od podręczników po animacje 3D, dostępie do portalu internetowego zawierającego materiały, dane i fakty z zasobów edukacyjnych firmy Bosch Rexroth. Systemy szkoleniowe w zindywidualizowanym kształceniu Modułowe systemy szkoleniowe to specjalność firmy Bosch Rexroth. Są ściśle dopasowane do poziomów kwalifikacji stosowanych przez instytucje przemysłowe i edukacyjne. Umożliwiają praktyczne zaznajomienie się ze wszystkimi stosowanymi w przemyśle technologiami i procesami z dziedziny hydrauliki, pneumatyki i automatyki oraz ich zrozumienie. Prace praktyczne ze standardowymi elementami Mechatroniczne systemy szkoleniowe opracowane przez ekspertów firmy Bosch Rexroth umożliwiają początkującym i zaawansowanym uczestnikom kursów zdobycie solidnej, praktycznej wiedzy w oparciu o standardowe elementy stosowane w przemyśle, zamiast o ich symulowane modele z oryginalnymi wyrobami, zgodnymi z międzynarodowymi standardami językami programowania oraz otwartymi interfejsami. Mechatroniczne systemy szkoleniowe obsługują koncepcję Open Core Engineering technologię firmy Bosch Rexroth dla Przemysłu 4.0, są w pełni zintegrowane i gotowe do użytku. Modułowa budowa na wszystkich poziomach od poszczególnych zespołów, poprzez stanowiska robocze, aż po całą instalację technologiczną, umożliwia praktyczne zapoznanie się z procesami przemysłowymi.

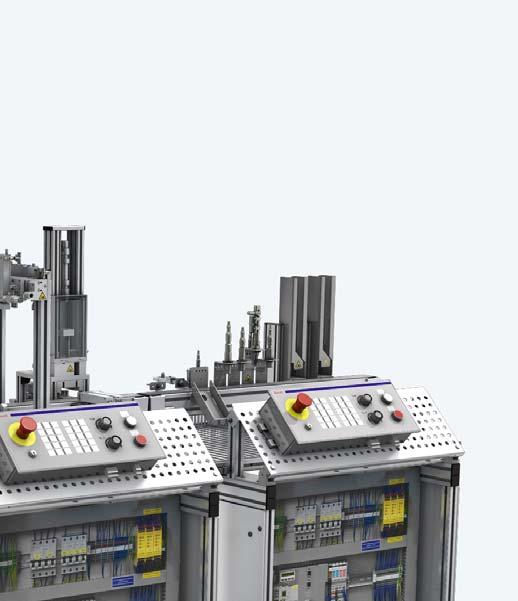

4 4 Mechatroniczny System Szkoleniowy mms 3 stanowiska Opracowany przez praktyków z myślą o praktykach: modułowy Mechatroniczny System Szkoleniowy mms 4.0 Stanowisko 1 Stanowisko 2 Stanowisko 3 Modułowy System Mechatroniczny mms 4.0 składa się z trzech elastycznie konfigurowalnych, wymiennych stanowisk z możliwością rozbudowy: magazynu półproduktów, obróbki i magazynu wyrobów gotowych. System umożliwia realizację automatyki na wszystkich etapach procesu wytwórczego.

5 Korzyści Mechatroniczny System Szkoleniowy mms 5 Kompletny system w małej skali tak wygląda nowy Mechatroniczny System Szkoleniowy mms 4.0. System składa się z trzech oddzielnych stanowisk i umożliwia montaż kostki od pobrania półproduktów z magazynu, poprzez obróbkę z wykorzystaniem prasy, po umieszczenie wyrobu w magazynie wyrobów gotowych. Połączone w sieć stanowiska umożliwiają programowanie przy użyciu układów magistrali lokalnej i posiadają rozbudowane zabezpieczenia. Zarówno cały system jak i poszczególne stanowiska dostarczamy w postaci zmontowanej i zaprogramowanej. Użytkownik może od razu przystąpić do pracy. Korzyści z zastosowania systemu mms 4.0: Oryginalne standardowe elementy stosowane w przemyśle Silniki prądu stałego Serwomotory Technika sterowania: przekaźniki, sterowniki PLC, sterowanie przemieszczeniami i obrabiarkami Technika przemieszczeń liniowych Napędy pneumatyczne Napęd hydrauliczny (opcjonalnie) Technika czujników i identyfikacji RFID Robot pracujący w układzie kartezjańskim lub obrabiarka pracująca w 3 osiach Standardowy panel operatorski maszyny Obsługa sieci komunikacyjnych fieldbus i Ethernet Modułowy, skalowalny system szkoleniowy od pojedynczego modułu po kompletną instalację technologiczną Zgodny z koncepcją Przemysłu 4.0 HMI interfejs człowiek-maszyna RFID technika Radio Frequency Identification Open Core Engineering firmy Bosch Rexroth koncepcja wyróżniona nagrodą Hermes Wiele opcji programowania Programowanie sterowników PLC zgodnie z normą IEC : - Lista Instrukcji (IL) - Tekst Strukturalny (ST) - Sekwencyjna Karta Funkcji (SFC) - Schemat Bloków Funkcyjnych (FBD, STL) - Schemat Drabinkowy (LD) - Edytor graficzny (CFC) Open Core Engineering udostępnia dodatkowe możliwości programowania: - Java (aplikacja) - C/C++ - C# - Microsoft Excel, PowerPoint - Matlab/Simulink - i inne Dodatkowe zalety Możliwość obsługi z inteligentnych urządzeń podłączonych do sieci bezprzewodowej, np. z tabletu, smartfona itp. Jeden sterownik łączący funkcje sterownika PLC i sterownika numerycznego. Bezpłatny software CNC wspiera programowanie Opcjonalnie: rozbudowa o inne systemy sterowania PLC Zintegrowane funkcje bezpieczeństwa maszyn i możliwość rozszerzania funkcjonalności Gotowy do natychmiastowego użytku dzięki mechanizmowi Plug & Play Zadania szkoleniowe oparte na rzeczywistych zastosowaniach przemysłowych i dostosowane do programu kształcenia zawodowego mechatroników w Niemczech Uniwersalna metodyka nauczania Wiedza z praktyki przemysłowej z ponad 270 zakładów produkcyjnych Grupy Bosch na całym świecie Kursy Bosch Rexroth Drive & Control Academy unikatowa wiedza o technologiach, procesach i metodach nauczania

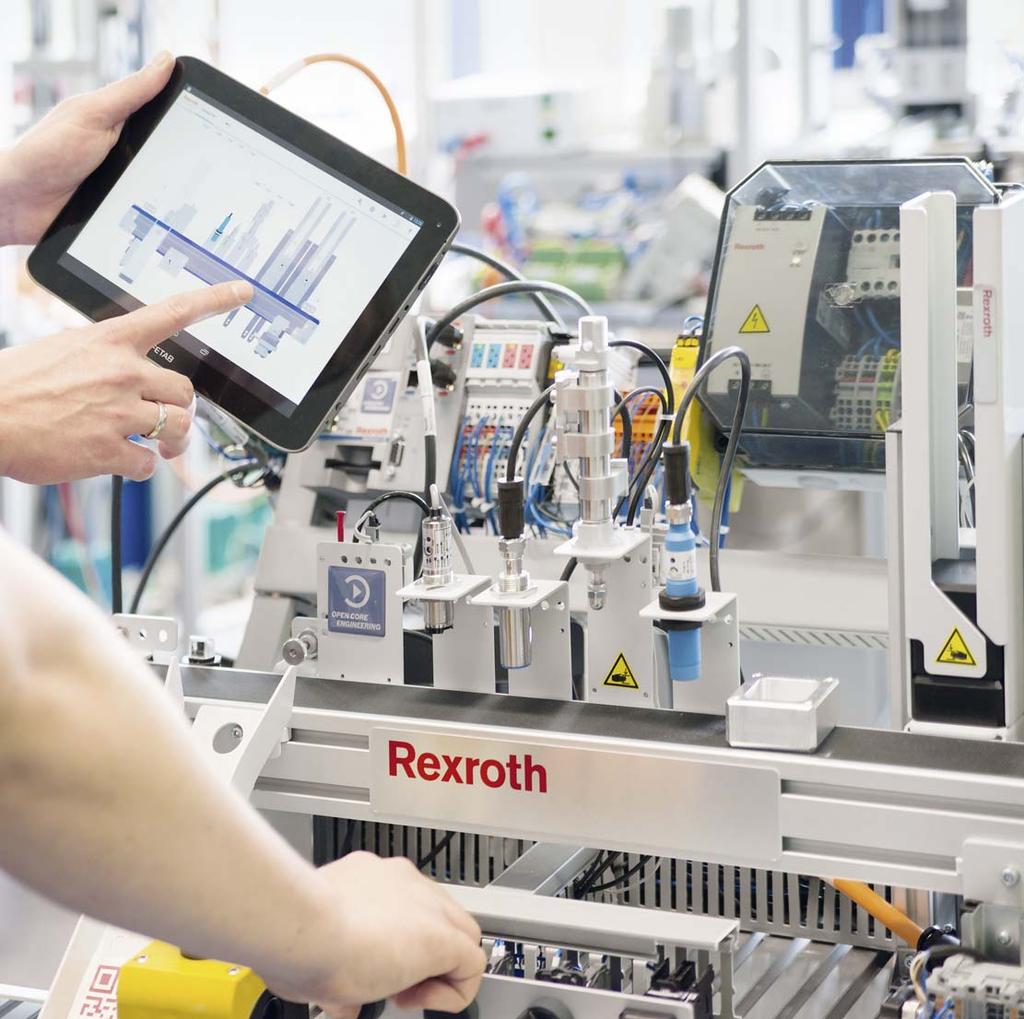

6 6 Mechatroniczny System Szkoleniowy mms 3 stanowiska Trzy stanowiska składające się na kompletne urządzenie: magazyn półproduktów, obróbka, magazyn regałowy 1 2 Stanowisko 1: Magazyn półproduktów W tym module półprodukty są poddawane szczegółowej, kompleksowej kontroli za pomocą czujników (pojemnościowych, indukcyjnych i optycznych) i wysyłane do obróbki na takich samych zasadach, jak na rzeczywistych liniach produkcyjnych. Nieodpowiednie półprodukty mogą zostać odrzucone. Modułem można łatwo sterować za pomocą panelu operatorskiego, ale można go też oprogramować przy użyciu urządzeń inteligentnych podłączonych do sieci i różnych języków programowania wysokiego poziomu. Najważniejsze elementy tego modułu to: panel operatorski maszyny, przenośnik taśmowy, 2 stelaże sortownicze, zestaw czujników analogowych i cyfrowych, urządzenie odbierające, moduł interfejsu Profibus, elementy zabezpieczeń (opcjonalnie), komponenty sieciowe koncepcji Przemysłu 4.0: Open Core Engineering, HMI oraz RFID (opcjonalnie). Wyposażenie tego stanowiska odpowiada rozszerzeniu EVO 2 opisanemu na stronie 9. Stanowisko 2: Obróbka Stanowisko obróbki półproduktów z wykorzystaniem prasy pneumatycznej lub hydraulicznej oraz ich transportu. Ten moduł można obsługiwać i programować elastycznie jako samodzielne stanowisko lub łączyć go z innymi stanowiskami i rozszerzać jego funkcje mechaniczne, pneumatyczne lub elektryczne. Jest wyposażony w mechanizm wyłącznika awaryjnego stanowiska lub całego systemu. Niektóre z elementów tego stanowiska to: urządzenie do wbijania trzpieni, portal, prasa pneumatyczna lub hydrauliczna (opcjonalnie), układ zabezpieczeń, obsługa dwuręczna (opcjonalnie), moduły Profibus i Fieldline, komponenty sieciowe koncepcji Przemysłu 4.0: Open Core Engineering, HMI oraz RFID (opcjonalnie). Z układem pneumatycznym można stosować jeden z kilku dostępnych typów cylindrów, a z układem hydraulicznym zawór obsługiwany ręcznie. Rozbudowane mechanizmy zabezpieczeń stanowią doskonałe uzupełnienie komponentu prasy.

7 3 stanowiska Mechatroniczny System Szkoleniowy mms 7 Stanowisko 3: Magazyn regałowy Zmontowane kostki trafiają do magazynu: to stanowisko zawiera zautomatyzowany magazyn gotowych wyrobów w postaci regału: 3 x 5 komór magazynowych, pneumatyczne roboty dwuosiowe, kurtynę świetlną i obudowę z wyłącznikiem awaryjnym. Moduł udostępnia rozbudowane możliwości sterowania i programowania przy użyciu nowoczesnej magistrali. 3 Możliwe są przemieszczenia wzdłuż tylko jednej osi, interpolacja osi w przypadku użycia robota lub zastosowanie modułu ze sterowaniem numerycznym. Magistrale: zdecentralizowane układy wejścia/wyjścia Fieldline, Profibus, Sercos Elementy zabezpieczeń Napędy: serwomotor, osie z napędem i przekładnią pasową Rozruch w dwóch osiach: sekwencje ruchu (PLCopen), robotyka, sterowanie numeryczne Pneumatyka: zespół obrotowy, cylinder, chwytak Jedno stanowisko do 3 tematów zajęć: programowanie sterowników PLC (magazyn gotowych produktów), praca z robotem w układzie kartezjańskim oraz sterowanie numeryczne Wózek profilowy z układem elektrycznym Przedstawiony na poniższej ilustracji wózek zbudowany z profili stanowi centrum sterowania poszczególnych stanowisk. Zastosowane w systemie szkoleniowym sterowniki nadrzędne to sprawdzone, oryginalne sterowniki przemysłowe IndraLogic L25 i L45 firmy Bosch Rexroth, połączone siecią Profibus DP. Wózek służy zarazem jako łącznik między stanowiskami. Oznacza to, że wystarcza tylko jedno doprowadzenie zasilania elektrycznego i jedno przyłącze sprężonego powietrza.

8 8 Mechatroniczny System Szkoleniowy mms Ewolucja Od zespołu poprzez stanowisko po instalację technologiczną: Ewolucja mechatroniczna Modułowa budowa systemu mms 4.0 odpowiada ścieżce kształcenia w dziedzinie mechatroniki. Kolejne kursy poszerzają wcześniej nabytą wiedzę od poziomu oprzewodowanych pojedynczych modułów (np. magazynu półproduktów, czujników...) na aluminiowej płycie kształtowej, poprzez rozszerzenie o wózek profilowy, dodatkowe sterowniki, komponenty obróbki i komunikacji, aż po stanowiska czy instalacje zgodne z koncepcją Przemysłu 4.0. Krok za krokiem w kierunku Przemysłu 4.0 Zastosowanie w modułach i stanowiskach oryginalnych elementów przemysłowych gwarantuje, że system szkoleniowy będzie działał niezawodnie i wydajnie. Już sam zespół stołu (EVO 1) demonstruje współdziałanie czujników i urządzeń wykonawczych. W końcowej fazie (EVO 3) jedno stanowisko umożliwia demonstrację większości zagadnień z dziedziny mechatroniki i może zostać rozbudowane w kompletną instalację technologiczną. EVO 1 Treść kursu Oprzewodowanie, pomiary, rozwiązywanie problemów Czujniki do rozpoznawania półproduktów Sterowanie za pomocą sygnałów cyfrowych z przekaźników przemysłowych lub opcjonalnych układów elektronicznych Sterowanie silnikami prądu stałego Integracja cylindrów i zaworów pneumatycznych Uczestnicy kursu podążają ścieżką kolejnych kroków od pojedynczych modułów po całościowe opanowanie funkcjonalności tak, aby byli motywowani częstymi drobnymi sukcesami. Szeroki zakres tematów kursów umożliwia nie tylko zdobycie wiedzy, ale również certyfikację pracowników. Instalację można zatem wykorzystywać na różne sposoby, co zapewnia jej długoterminową przydatność. Metodyka i treści nauczania zgodne z branżowymi wymaganiami umożliwiają natychmiastowe zastosowanie zdobytej wiedzy w praktyce. EVO 1 Konfiguracja Aluminiowa płyta montażowa Panel operatorski Przenośnik taśmowy 1 stelaż sortowniczy Czujniki: kontraktronowe, z rolką wodzącą, pojemnościowe, indukcyjne, optyczne, kurtyna świetlna Urządzenie odbierające Układ przekaźnikowy 1 EVO

9 Ewolucja Mechatroniczny System Szkoleniowy mms 9 EVO 3 Treść kursu Treść kursu taka sama jak w EVO 1 i EVO 2 oraz: Bezpieczeństwo w pracy z maszyną: oprzewodowanie, pomiary, integracja i rozwiązywanie problemów z elementami zabezpieczeń Programowanie sterownika bezpieczeństwa Integracja z układem HMI Integracja z układem obsługi RFID EVO 2 Treść kursu Treść kursu taka sama jak w EVO 1 oraz: Układy magistral, zdecentralizowane układy wejścia/wyjścia Przetwarzanie sygnałów analogowych i cyfrowych z wykorzystaniem sterownika PLC Układ zatrzymania awaryjnego Panel operatorski maszyny Szafa sterownicza Programowanie sterowników PLC Open Core Engineering EVO 2 Konfiguracja Taka sama jak w EVO 1 oraz: Wózek profilowy z układem elektrycznym Panel operatorski maszyny 1 dodatkowy stelaż sortowniczy Czujniki Złącze Profibus Sterownik PLC XLC L25 2 EVO EVO 3 Konfiguracja Taka sama jak w EVO 2 oraz: Panel operatorski: panel dotykowy VCP 25 Bezpieczeństwo: sterownik bezpieczeństwa SafeLogic Compact, siatka świetlna, kurtyna bezpieczeństwa Wyposażenie RFID Sterownik PLC XLC L25 3 EVO

10 10 Mechatroniczny System Szkoleniowy mms Tematy i ścieżki edukacyjne Zawsze na dobrej drodze: Właściwe wyposażenie i narzędzia oraz pełne wsparcie na całym świecie Praktyczny model kursów Drive & Control Academy firmy Bosch Rexroth jest również odzwierciedlony w najdrobniejszych szczegółach modułowego Systemu Mechatronicznego mms 4.0: od opisanych wcześniej elementów sprzętowych poprzez metodykę nauczania i podręczniki aż po narzędzia dostępne online wszystko od jednego dostawcy. Odpowiedni moduł na każdym etapie nauki: sieciowy System Mechatroniczny mms 4.0 stanowi element zintegrowanej koncepcji kształcenia: Legenda: Tematy szkoleń Wyposażenie dodatkowe tematy szkoleń Skorzystaj z wiedzy płynącej z doświadczenia Wiedza techniczna i fachowe umiejętności pracowników mogą decydować o sukcesie przedsiębiorstwa na konkurencyjnym globalnym rynku. Kursy Drive & Control Academy stanowią kompleksową, zorientowaną na praktykę ofertę szkoleniową z zakresu technik napędu i sterowania. Wiedza podstawowa Czujniki Technika czujników i pomiarów Sterowanie technika sterowania Programowanie sterowników PLC Napędy - pneumatyczne - hydrauliczne - elektryczne technika napędu efektywne zużycie energii Zasady działania napędów, EVO 1, przenośnik taśmowy Automatyzacja hydraulika Podstawy hydrauliki pneumatyka Podstawy pneumatyki Elementy mechaniczne technika przemieszczeń liniowych Zabezpieczenia technika bezpieczeństwa

11 Tematy i ścieżki edukacyjne Mechatroniczny System Szkoleniowy mms 11 Mechatroniczny System Szkoleniowy mms 4.0 umożliwia przełożenie całokształtu doświadczenia specjalistów firmy Bosch Rexroth w zakresie technik wytwarzania na globalnym rynku i związanej z nimi wiedzy, na zorientowane na zastosowanie i dopasowane do potrzeb przedsiębiorstwa szkolenia. Moduły systemu można wykorzystywać we własnych programach szkoleniowych i budować indywidualne ścieżki kształcenia kursantów. Korzyści ze zintegrowanej koncepcji edukacyjnej nie kończą się na sprzęcie, lecz się od niego zaczynają. Szkolenie instruktorów Kursy doszkalające u jednego z wiodących globalnych dostawców szkoleń modułowe szkolenia dla instruktorów z możliwością certyfikacji oferowane przez firmę Bosch Rexroth umożliwiają uaktualnianie stanu wiedzy i gwarantują wysokiej jakości długofalowe merytoryczne i metodyczne kształcenie nauczycieli takich przedmiotów, jak np. mechatronika. Nawet doświadczeni instruktorzy mogą skorzystać ze szkoleń dotyczących najnowocześniejszych zagadnień technicznych i metod nauczania. Podręczniki i materiały pomocnicze Podręczniki i zbiory ćwiczeń projektowych oraz materiały pomocnicze są opracowywane przez ekspertów firmy Bosch Rexroth doświadczonych specjalistów w dziedzinie produkcji na globalnym rynku, we współpracy z pedagogami. Są zawsze aktualne, pełne rozbudowanych ćwiczeń (wraz z rozwiązaniami dla instruktorów), a przede wszystkim praktyczne. Dostęp do zasobów edukacyjnych firmy Bosch Rexroth Zasoby edukacyjne firmy Bosch Rexroth sprawdzają się już od wielu lat i stanowią bramę do jedynej w swoim rodzaju wiedzy, zbioru podręczników, animacji szkoleniowych i wielu innych materiałów. Zapoznaj się z nimi pod adresem Wypróbuj bezpłatnie: Oprogramowanie do sterowania numerycznego MTX micro trainer do pobrania bezpłatnie pod adresem Inne programy i produkty są dostępne po zalogowaniu jako gość pod adresem Ścieżka edukacyjna Podstawowa: elementy, zespoły, zasady działania, podstawowe układy Technika czujników w automatyce Zaawansowana: systemy mechatroniczne, przepływ informacji, sterowanie, regulacja Profesjonalna: złożone systemy mechatroniczne, sieci EVO 1 Transport i wykrywanie materiałów, sterowanie z wykorzystaniem przekaźników RFID Panel dotykowy Tablet Mechatronika EVO 2 Transport i wykrywanie materiałów, sterowanie z wykorzystaniem sterownika PLC Stanowisko 1 Magazyn półproduktów EVO 3 Bezpieczeństwo w pracy z maszyną, HMI, RFID Stanowisko 2 Obróbka Manipulowanie mms 4.0 Stanowisko 3 Magazyn regałowy Sterowanie przemieszczeniami Robotyka w układzie kartezjańskim CNC Technika przemieszczeń liniowych Szkolenie internetowe Sercos Robotyka Scara Technika bezpieczeństwa
