WĘŻE PRZEMYSŁOWE - do substancji chemicznych MP 20

Transkrypt

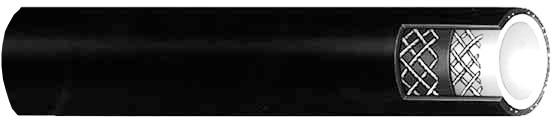

1 MP 20 Oplot tekstylny Od -40 C do +95 C (chwilowo +110 C) Wielofunkcyjny wąż przeznaczony do przesyłu powietrza, wody oraz lekkich chemikaliów, farb poliuretanowych, epoksydowych i na bazie rozpuszczalników wodnych. Nie nadaje się do farb celulozowych, chlorokauczukowych i rozpuszczalników aromatycznych. Warstwa i antystatyczna R <10 6 Ω. (zgodnie z EN ISO 8031:1997). SP-MP , SP-MP , SP-MP , SP-MP , SP-MP , SP-MP ,47 50 SP-MP ,67 50 SP-MP ,05 50 SP-MP ,20 50 MPX 20 Oplot tekstylny Od -40 C do +100 C (chwilowo +120 C) Wielofunkcyjny wąż przeznaczony do przesyłu powietrza, wody oraz lekkich chemikaliów, farb poliuretanowych, epoksydowych i na bazie rozpuszczalników wodnych. Nie nadaje się do farb celulozowych, chlorokauczukowych i rozpuszczalników aromatycznych. Warstwa i antystatyczna - R <10 6 Ω. SP-MPX ,14 50 SP-MPX ,17 50 SP-MPX ,20 50 SP-MPX ,29 50 SP-MPX ,35 50 SP-MPX ,46 50 SP-MPX ,69 50 SP-MPX ,05 50 SP-MPX ,

2 NR SPRAY Poliamid (bez dodatku silikonu) Oplot tekstylny Czarna guma syntetyczna Od -20 C do +90 C Wąż tłoczny przeznaczony do przesyłu farb, lakierów, klejów, rozpuszczalników, terpentyny, powietrza, oleju oraz szerokiej gamy chemikaliów. Stosowany min. w przemyśle samochodowym do malowania natryskowego. Warstwa antystatyczna - R <1MΩ dla średnicy 6 mm i 10 mm. Współczynnik bezpieczeństwa 4:1. GY-NRSPRAY-06 6,4 12, ,12 152,5 GY-NRSPRAY-10 9,5 17, ,22 152,5 GY-NRSPRAY-13 12,7 22, ,33 152,5 GY-NRSPRAY-19 19,1 30, ,54 152,5 GY-NRSPRAY-25 25,4 38, ,80 152,5 VACUPRESS CHEM Termoplastyczna guma Santopren Oplot poliestrowy, spirala stalowa Termoplastyczna guma Santopren Od -25 C do +80 C (podczas czyszczenia chwilowo +110 C) Bardzo lekki, elastyczny wąż ssawno-tłoczny do przesyłu chemikaliów. Odporny na detergenty, warunki atmosferyczne oraz ścieranie zgodnie z normą ISO 4649:150 mm 3. Dzięki gładkiej powierzchni wewnątrz i na zewnątrz zapewnia maksimum czystości. Zalecany jako osprzęt do cystern i stacji rozładowczych. Wersja z warstwą wewnętrzną wyłożoną polietylenem zwiększa odporność chemiczną węża (VACUPRESS SUPER CHEM - średnice do 63 mm). wewn. zewn. rob. 20 C rozryw. 20 C podciśn. standard. ME-VACUPRCH ,9 70 0,38 60 ME-VACUPRCH , ,9 80 0,58 60 ME-VACUPRCH , ,9 85 0,65 60 ME-VACUPRCH , ,9 90 0,70 60 ME-VACUPRCH ,9 95 0,85 60 ME-VACUPRCH , ,92 30 ME-VACUPRCH , ,97 30 ME-VACUPRCH , ,10 30 ME-VACUPRCH , ,28 30 ME-VACUPRCH , ,55 30 ME-VACUPRCH , ,60 30 ME-VACUPRCH , ,35 30 ME-VACUPRCH , ,40 30 ME-VACUPRCH , ,75 30 ME-VACUPRCH , ,

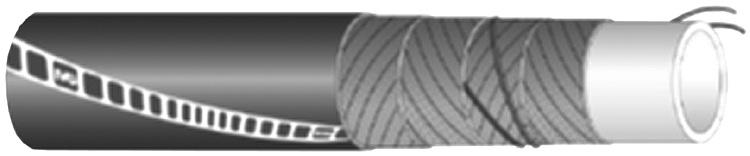

3 SUPERTOP UPE Biały polietylen UPE Oplot syntetyczny Od -30 C do +100 C Wąż tłoczny przeznaczony do przesyłu płynnych chemikaliów. Szeroko stosowany w przemyśle chemicznym i petrochemicznym. Posiada miedzianą linkę zapewniającą ciągłość elektryczną między końcówkami węża. Warstwa odporna na ścieranie oraz warunki atmosferyczne.zgodny z wymaganiami FDA 21 CFR Spełnia wymogi normy EN12115:11 (wersja M). IV-SUPUPE ,41 60 IV-SUPUPE ,54 60 IV-SUPUPE ,66 60 IV-SUPUPE ,86 60 IV-SUPUPE ,10 60 IV-SUPUPE ,62 60 IV-SUPUPE , ,90 60 IV-SUPUPE ,35 60 IV-SUPUPE ,96 60 SUPERTOP / LL UPE Biały polietylen UPE Od -30 C do +100 C Wąż ssawno-tłoczny przeznaczony do przesyłu płynnych chemikaliów. Szeroko stosowany w przemyśle chemicznym i petrochemicznym. Posiada miedzianą linkę zapewniającą ciągłość elektryczną między końcówkami węża. Warstwa odporna na ścieranie oraz warunki atmosferyczne.zgodny z wymaganiami FDA 21 CFR Spełnia wymogi normy EN12115:11 (wersja M). Pod 0,9 bar. IV-SUPUPE-LL ,54 60 IV-SUPUPE-LL ,66 60 IV-SUPUPE-LL ,86 60 IV-SUPUPE-LL ,10 60 IV-SUPUPE-LL ,62 60 IV-SUPUPE-LL , ,90 60 IV-SUPUPE-LL ,35 60 IV-SUPUPE-LL ,

4 ORLANDO Czarna guma EPM Oplot syntetyczny Czarna guma EPM Od -40 C do +100 C Wąż tłoczny przeznaczony do przesyłu kwasów, zasad, alkoholi przemysłowych, zanieczyszczonej wody, wody morskiej, itp. Warstwa i antystatyczna. IV-ORLANDO , IV-ORLANDO , IV-ORLANDO , IV-ORLANDO , IV-ORLANDO , IV-ORLANDO ,5 80, , IV-ORLANDO , IV-ORLANDO , IV-ORLANDO , IV-ORLANDO , EVEREST Czarna guma EPM Czarna guma EPM Od -40 C do +100 C Wąż ssawno-tłoczny przeznaczony do przesyłu kwasów, zasad, alkoholi przemysłowych, zanieczyszczonej wody, wody morskiej, itp. Warstwa i antystatyczna. Pod 0,9 bar. Indeks IV-EVEREST , IV-EVEREST , IV-EVEREST , IV-EVEREST , IV-EVEREST , , IV-EVEREST , IV-EVEREST ,

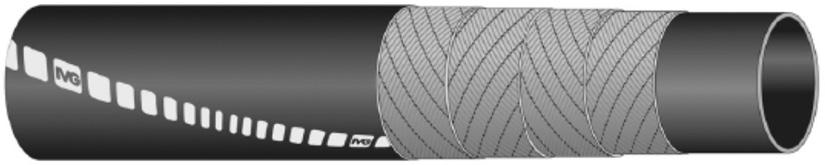

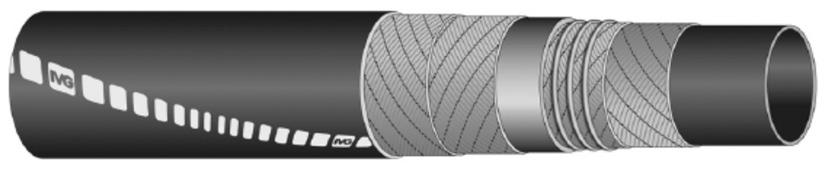

5 REAL Czarna mieszanka FPM (Viton) Oplot syntetyczny Czarna guma CR Od -25 C do +100 C Wąż tłoczny przeznaczony do przesyłu bardzo agresywnych chemikaliów, stężonych związków aromatycznych, gorącego oleju w przemyśle chemicznym i petrochemicznym. Warstwa odporna na warunki atmosferyczne, ozon, ścieranie i oleje. IV-REAL , IV-REAL , IV-REAL , IV-REAL , IV-REAL , , IV-REAL , , IV-REAL , IV-REAL , PROVIDENCE Czarna mieszanka FPM (Viton) Czarna guma CR Od -25 C do +100 C Wąż ssawno-tłoczny przeznaczony do przesyłu bardzo agresywnych chemikaliów, stężonych związków aromatycznych, gorącego oleju w przemyśle chemicznym i petrochemicznym. Warstwa odporna na warunki atmosferyczne, ozon, ścieranie i oleje. Pod 0,9 bar. IV-PROV , IV-PROV , IV-PROV , IV-PROV , IV-PROV , , IV-PROV , , IV-PROV , IV-PROV ,

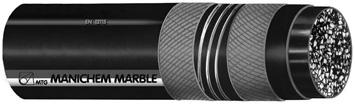

6 MANICHEM MARBLE Biało-czarny polietylen UPE Od -35 C do +100 C Wąż ssawno-tłoczny przeznaczony do przesyłu agresywnych substancji chemicznych, charakteryzujący się niskim współczynnikiem tarcia podczas przepływu medium. Warstwa antystatyczna (R <10 6 Ω), zgodna ze standardami FDA, D.M. 21/03/73 oraz europejską dyrektywą EU 10/2011. Warstwa antystatyczna (R <10 6 Ω), odporna na ścieranie, ozon oraz warunki atmosferyczne. Zapewnia odprowadzanie ładunków elektrostatycznych również przez ścianki węża (R <10 9 Ω) (nie tylko na jego powierzchni). Dopuszczalne czyszczenie węża parą o temp C przez maksymalnie 30 min. Wąż znakowany symbolem Ex (dopuszczenie do pracy w strefach zagrożenia wybuchem) oraz symbolem Ω/T. Spełniający wymogi normy EN 12115:11 (w zakresie DN19 DN100) oraz EN 50014/ IEC Pod 0,9 bar. [kg] MT-MANICHEM-M ,26 40 MT-MANICHEM-M ,36 40 MT-MANICHEM-M ,44 40 MT-MANICHEM-M ,42 40 MT-MANICHEM-M ,51 40 MT-MANICHEM-M ,65 40 MT-MANICHEM-M ,81 40 MT-MANICHEM-M ,00 40 MT-MANICHEM-M ,30 40 MT-MANICHEM-M ,20 40 MT-MANICHEM-M ,5 79, ,60 40 MT-MANICHEM-M ,15 40 MT-MANICHEM-M ,90 40 MT-MANICHEM-M ,90 40 MT-MANICHEM-M ,

7 MANIFLON Biały o lustrzanej powierzchni polimer MFA Od -50 C do +170 C Wąż ssawno-tłoczny przeznaczony do przesyłu agresywnych substancji chemicznych Wąż zgodny z CE 1935/2004 i CE 2023/2006. Nie zawiera plastyfikatorów, ftalanów ani substancji pochodzenia zwierzęcego zgodnie z dyrektywą CE 1907/2006 (REACH). Warstwa węża zgodna z USP Class VI, FDA, D. M. 21/03/73 oraz EU 10/2011. Posiada dwie miedziane linki zapewniającą ciągłość elektryczną między końcówkami węża. Oporność - R <10 6 Ω (typ M). Spełnia wymogi normy EN 12115:11. Dopuszczalne czyszczenie węża parą o temp C przez maksymalnie 30 min. Pod 0,9 bar. [kg] MT-MANIFLON ,55 20 MT-MANIFLON ,75 20 MT-MANIFLON ,95 20 MT-MANIFLON ,15 20 MT-MANIFLON ,50 20 MT-MANIFLON ,20 20 MT-MANIFLON ,5 79, ,00 20 MT-MANIFLON ,70 20 MT-MANIFLON ,00 20 CHEMSTAR / UPE / SD Czarny polietylen UHMWPE Oplot tekstylny, spirala stalowa Od -30 C do +100 C Wąż ssawno-tłoczny przeznaczony do przesyłu płynnych chemikaliów. Szeroko stosowany w przemyśle spożywczym, chemicznym i petrochemicznym. Posiada miedzianą linkę zapewniającą ciągłość elektryczną między końcówkami węża. Warstwa odporna na ścieranie oraz warunki atmosferyczne. Zgodny z wymaganiami normy CE 1935/04 oraz CE 2023/06. Warstwa antystatyczna (R <10 6 Ω), odporna na ścieranie, ozon oraz warunki atmosferyczne. Zapewnia odprowadzanie ładunków elektrostatycznych również przez ścianki węża (R <10 9 Ω) (nie tylko na jego powierzchni). Wąż znakowany symbolem Ω/T. Spełnia wymogi normy EN 12115:11. Pod 0,9 bar. Współczynnik bezpieczeństwa 4:1. SO-CHEMSTAR-UPE ,68 61 SO-CHEMSTAR-UPE ,83 61 SO-CHEMSTAR-UPE ,01 61 SO-CHEMSTAR-UPE ,16 61 SO-CHEMSTAR-UPE ,85 61 SO-CHEMSTAR-UPE ,58 61 SO-CHEMSTAR-UPE ,91 61 SO-CHEMSTAR-UPE ,

8 TEFLEX Gładki fluoropolimer FEP Pomarańczowa guma syntetyczna Od -40 C do +150 C Wąż ssawno-tłoczny przeznaczony do przesyłu bardzo szerokiej gamy agresywnych substancji chemicznych. Współczynnik bezpieczeństwa 4:1. Może być czyszczony w temperaturze +150 C metodą CIP. Warstwa zgodna z USP Class VI, FDA 21 CFR Nie zawiera ftalanów. Warstwa odporna na ozon oraz warunki atmosferyczne. Posiada miedzianą linkę zapewniającą ciągłość elektryczną między końcówkami węża. Spełnia wymogi normy EN12115:11 (wersja M). pod IV-TEFLEX ,5 16 0,9 90 0,70 40 IV-TEFLEX ,5 16 0, ,97 40 IV-TEFLEX , ,19 40 IV-TEFLEX ,5 16 0, ,43 40 IV-TEFLEX ,5 16 0, ,04 40 IV-TEFLEX , ,95 40 DYNAMIC SAFE-TECH Czarny o lustrzanej powierzchni polimer PFA Biało-czarny polietylen UPE Od -35 C do +130 C Wąż ssawno-tłoczny Full Ohm przeznaczony do przesyłu substancji wysoce łatwopalnych. Stosowany w przemyśle chemicznym, petrochemicznym, biotechnologicznym, farmaceutycznym, kosmetycznym oraz aplikacjach wymagających najwyższego bezpieczeństwa. Całkowicie antystatyczny - R <10 9 Ω (wersja Ω/T.), spełnia wymogi normy EN 12115:11. Wąż zgodny z CE 1935/2004 i CE 2023/2006. Nie zawiera plastyfikatorów, ftalanów ani substancji pochodzenia zwierzęcego zgodnie z dyrektywą EC 1907/2006 (REACH). Warstwa węża antystatyczna - R <10 6 Ω, zgodna z USP Class VI, FDA, UNI EN ISO oraz europejską normą EU 10/2011. Warstwa typu Marble (R <10 6 Ω) o zwiększonej odporność na ścieranie, ozon i warunki atmosferyczne jest wykonana zgodnie z normą FDA i nie pozostawia śladów na powierzchni. Dostępna wersja z linką miedzianą z oznaczeniem M/T. Pod 0,9 bar. MT-DYNAMIC-ST ,55 20 MT-DYNAMIC-ST ,72 20 MT-DYNAMIC-ST ,89 20 MT-DYNAMIC-ST ,16 20 MT-DYNAMIC-ST ,47 20 MT-DYNAMIC-ST , ,08 20 MT-DYNAMIC-ST-63 63,5 79, ,80 20 MT-DYNAMIC-ST ,

9 AMMOTECH Czarna guma syntetyczna Oplot syntetyczny Czarna mikroperforowana guma syntetyczna Od -40 C do +55 C Wąż tłoczny przeznaczony do przesyłu bezwodnego amoniaku w formie ciekłej i gazowej. Często stosowany w procesach produkcji nawozów. Ze względu na trujące właściwości medium i ograniczoną żywotność węży do amoniaku ich dobór i użytkowanie wymaga szczególnej ostrożności. Bezwzględnie prosimy o kontakt z Działem Handlowym lub Technicznym przy doborze rozwiązania dla kompletnych przewodów do amoniaku. Dopuszczalne jest jedynie użycie stalowych okuć. Eksploatacja przewodów do amoniaku wymaga przeszkolonego operatora i stosowania odpowiednich procedur przeglądów i badań stanu przewodu. Spełnia wymagania EN ISO 5771:1998. Warstwa i antystatyczna - R 10 6 Ω/m. IV-AMMOTECH , IV-AMMOTECH , IV-AMMOTECH , IV-AMMOTECH , IV-AMMOTECH , BLUE BAR Oplot syntetyczny Od -40 C do +100 C Wąż tłoczny przeznaczony do przesyłu 32,5% wysokiej czystości wodnego roztworu mocznika zwanego AdBlue. Medium to stosowane jest w branży motoryzacyjnej jako reduktor w celu rozłożenia w katalizatorze SCR szkodliwych dla środowiska tlenków azotu NOx. Warstwa antystatyczna (R <1 MΩ/m) bez zawartości siarki. Nie zanieczyszczony dodatkami zgodnie z normą ISO metoda I - przeanalizowana przez laboratorium CERISIE (RP. n. 273/2014). Warstwa antystatyczna (R <1 MΩ/m). BLUE 10 BAR IV-BLUE ,27 60 IV-BLUE ,37 40 IV-BLUE ,68 40 BLUE 20 BAR IV-BLUE , IV-BLUE ,19 90 IV-BLUE ,23 60 IV-BLUE ,43 60 IV-BLUE ,56 40 IV-BLUE ,

10 CORROLINE PLUS Materiał węża: Wewnątrz gładki, zewnętrznie karbowany PTFE (teflon), antystatyczny Spirala z drutu (AISI 316) Oplot ze stali AISI 304 Czarna, gładka, antystatyczna, ognioodporna guma EPDM z zatopioną spiralą ze stali węglowej Od -40 C do +140 C Teflonowy wąż ssawno-tłoczny przeznaczony do przesyłu wszelkich, również bardzo agresywnych substancji chemicznych, paliw, olejów, farb, rozpuszczalników, klejów, barwników, detergentów. Przeznaczony do najbardziej wymagających zastosowań wymagających węża elastycznego, o małym promieniu gięcia i bardzo odpornego na cykliczne zginanie, a jednocześnie odpornego na załamania, o wysokiej żywotności. Wąż CORROLINE PLUS został zaprojektowany jako alternatywa dla klasycznych węży gumowych z wykładzinami FEP, PFA, MFA, XLPE lub UHMWPE. W porównaniu z tymi wężami ma lepszą elastyczność, odporność na załamania i żywotność. Posiada wyjątkową odporność na pracę w warunkach cyklicznego zginania (do cykli), małą przenikalność dla gazów, małe straty przepływu. Dostarczany jest w postaci gotowych przewodów z końcówkami, również z końcówkami z integralną warstwą PTFE. Spełnia wymogi normy EN warstwa PTFE, w karbach umieszczona spirala ze stali AISI 316 oplot ze stali AISI 304 warstwa z ognioodpornej gumy EPDM, z zatopioną spiralą ze stali węglowej mały Wąż wykonany jest z gładkiego wewnątrz, zewnętrznie karbowanego PTFE. Wzmocnienie stanowi drut ze stali AISI 316 nawinięty w karbach węża oraz oplot ze stali AISI 304. W zewnętrznej warstwie gumy zatopiono podwójną spiralę z drutu stalowego. Taka konstrukcja zapewnia wysoką elastyczność i odporność na załamania przy zachowaniu wszystkich zalet związanych z gładką powierzchnią wewnętrzną (łatwość czyszczenia węża, niezaburzony duży przepływ). nominalna [cal] nominalna przelotu maksymalna AF-CLPSS-015AS-RC-BK 1/2 15 (13) 13 21, ,40 30 AF-CLPSS-020AS-RC-BK 3/ ,4 28, ,70 30 AF-CLPSS-025AS-RC-BK , ,10 30 AF-CLPSS-032AS-RC-BK 1.1/ ,0 44, ,60 30 AF-CLPSS-040AS-RC-BK 1.1/ ,5 51, ,92 30 AF-CLPSS-050AS-RC-BK ,80 30 Dostępny również z warstwą wewnętrzną nieantystatyczną (z naturalnego PTFE), przykładowy : AF- -CLPSS-025 RC-BK. Współczynnik bezpieczeństwa 4:1. Ciśnienie przewodu ograniczone jest m roboczym zastosowanych końcówek. Odporny na pełną próżnię do temperatury +140 C. 103

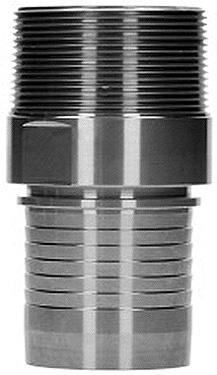

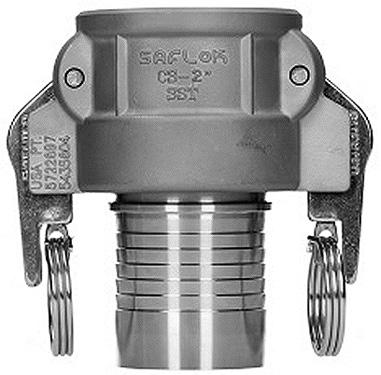

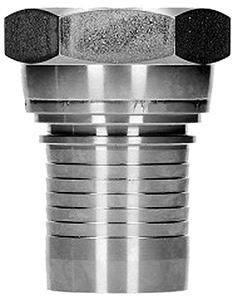

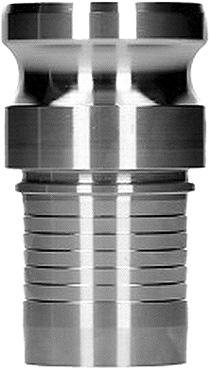

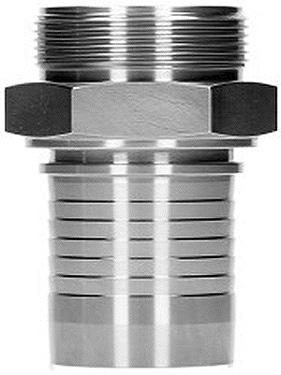

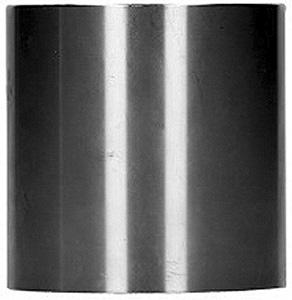

11 Końcówki do węża CORROLINE PLUS Podstawowymi końcówkami do węża CORROLINE PLUS są końcówki typu DC (DIRECT CRIMP). Oprócz tego wąż może być montowany z użyciem specjalnych końcówek do węży teflonowych przy użyciu tulei AF-BFXT3 oraz w wykonaniu z końcówkami flarowanymi (warstwa PTFE wewnątrz końcówki wyłożona na powierzchnię uszczelniającą). Dostępne również końcówki rurowe DIP PIPES do napełniania i opróżniania zbiorników. Standardowe końcówki DC (DIRECT CRIMP) do węża CORROLINE PLUS Materiał końcówek: stal AISI 316, materiał tulei: stal AISI 304. GW BSP stożek 60 GZ BSP uszcz. płaskie* GZ BSPT kołnierz obrotowy** (wkład) typ końcówki DN węża [cal] 1/2 15 AF-DCX-BW AF-DCX-BZ AF-DCX-BZ /4 20 AF-DCX-BW AF-DCX-BZ AF-DCX-BZ AF-DCX-SFL-20W 1 25 AF-DCX-BW AF-DCX-BZ AF-DCX-BZ AF-DCX-SFL-25W 1.1/ AF-DCX-BZ /2 40 AF-DCX-BW AF-DCX-BZ AF-DCX-BZ AF-DCX-SFL-40W 2 50 AF-DCX-BW AF-DCX-BZ AF-DCX-BZ AF-DCX-SFL-50W * zastosowanie końcówki z GZ BSP z uszczelnieniem płaskim umożliwia dokręcenie wielu typów złącz np. TW, CAMLOCK, złącza suchoodcinające. ** do skompletowania końcówki kołnierzowej należy dobrać kołnierz (AF-CFXSFL K) o odpowiednim rozmiarze.. CAMLOCK C (SAFLOK) CAMLOCK A TRICLOVER tuleja typ końcówki DN węża [cal] 1/ AF-DCX-TC AF-DCX-TC AF-DC-015 3/4 20 AF-DCX-CAM-020G AF-DCX-CAM-020W AF-DCX-TC AF-DC-020 AF-DCX-TC AF-DCX-CAM-025G AF-DCX-CAM-025W AF-DCX-TC AF-DC-025 AF-DCX-TC /4 32 AF-DCX-CAM-032G - - AF-DC /2 40 AF-DCX-CAM-040G AF-DCX-CAM-040W AF-DCX-TC AF-DC-040 AF-DCX-TC AF-DCX-CAM-050G AF-DCX-CAM-050W AF-DCX-TC AF-DC

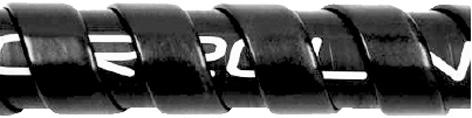

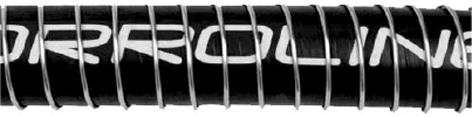

12 Wersje węża CORROLINE PLUS DBK podwójna powłoka gumowa Wąż przeznaczony do pracy w warunkach, gdzie występuje znaczne zginanie przewodu bezpośrednio za tuleją. Na wężu z powłoką gumową jest wulkanizowana dodatkowa jej warstwa na odcinku 300 mm. Wersja DBK-300 spełnia wymogi normy BS5173 w zakresie ognioodporności. SG - polietylenowa spirala zabezpieczająca Dodatkowa ochrona w postaci lekkiej spirali polietylenowej. Zabezpiecza wąż przed zewnętrznym przecieraniem. Temperatura pracy od -40 C do +100 C.. PC - stalowa spirala zabezpieczająca Dodatkowa ochrona węża w postaci spirali z drutu. Zabezpiecza wąż przed zewnętrznym przecieraniem. EC - ciągłość elektryczna pomiędzy końcówkami Oporność pomiędzy końcówkami wynosi <20 Ω dla wszystkich wersji węża CORROLINE +, również dla węża w oplocie polipropylenowym pod warunkiem stosowania specjalnych procedur montażowych. Na podstawie normy EN ISO 8031:2009 tego typu węże mogą być znakowane literą M. Jeżeli wymagana jest ciągłość elektryczna, należy zamawiać wersję EC. 105
