1 Dobór, instalacja i obsługa węży do pary wodnej Niniejsza instrukcja dotyczy doboru, instalacji i użytkowania gumowych węży do pary wodnej. Instrukcja zawiera wskazówki bezpieczeństwa, które powinny być bezwzględnie przestrzegane przez użytkownika. DOBÓR WĘŻA Dobierając wąż do instalacji parowej należy ustalić jego warunki pracy: - maksymalne robocze pary, - temperaturę pary, - rodzaj pary: para nasycona wilgotna (z cząstkami wody), para nasycona sucha, para przegrzana, - czy wąż będzie poddawany gwałtownym wzrostom ciśnienia, - czy wąż będzie podlegał ugięciom w trakcie pracy pod m, - czy wąż będzie stale czy okresowo użytkowany, - czy obsługa będzie ręczna, - jakie są zewnętrzne warunki pracy w miejscu, gdzie wąż będzie eksploatowany (możliwość urazów mechanicznych, czy nie występują rozlane lub kondensujące się agresywne chemikalia lub oleje mogące zniszczyć zewnętrzną warstwę węża). Zależność temperatury pary nasyconej od ciśnienia (nadciśnienia - wskazywanego przez manometr) ciśn. temp. [ C] Węże gumowe do pary mogą być stosowane do gorącej wody do temperatury maksymalnie ok. 90 C. Wąż powinien posiadać odpowiednie oznaczenie na powierzchni zewnętrznej. Dobór węża do warunków pracy należy potwierdzić w Dziale Handlowym lub Technicznym TUBES INTERNATIONAL. INSTALACJA WĘŻA Należy przestrzegać ogólnych zasad instalacji węży elastycznych (patrz w dziale INFORMACJE TECHNICZNE). Należy upewnić się, czy przyłącza (końcówki do węża) przeznaczone są do pary. TUBES INTERNATIONAL zaleca stosowanie jedynie specjalnych końcówek do pary, mocowanych do węża obejmami skręcanymi śrubami. Umożliwiają one dokręcenie połączenia. Montując końcówki należy przestrzegać wszystkich zaleceń ich doboru i montażu podanych przez dostawcę. Śruby przyłączy muszą być dokręcone przez cały czas pracy węża. Dokręcenie śrub należy sprawdzać przed każdym uruchomieniem instalacji. Należy unikać nadmiernego wyginania węża przy przyłączach. pazur obejmy (dystans do szyjki końcówki) po całkowitym dokręceniu powinien pozostać dystans kołnierz zabezpieczający wąż nie powinien być przyszczypnięty 57

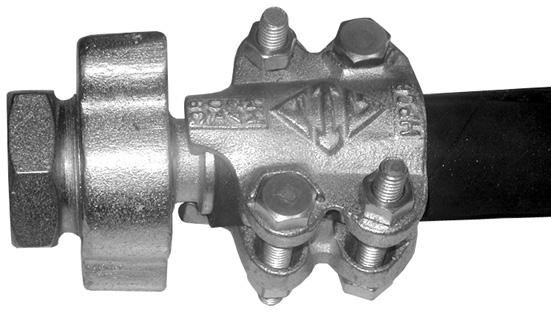

2 TUBES INTERNATIONAL przestrzega przed stosowaniem do pary węży gumowych z końcówkami zakutymi trwale tulejami zaciskowymi. Taki sposób montażu nie umożliwia dokręcenia zacisku w okresie eksploatacji węża, a ze względu na stopniową utratę własności sprężystych materiału (gumy) może doprowadzić do przecieku lub nawet katastrofalnego w skutkach wyrwania końcówki z węża! PRZECHOWYWANIE Nieeksploatowany wąż powinien być prawidłowo przechowywany. Odpowiedni stojak lub paleta zmniejszają niebezpieczeństwo wystąpienia uszkodzeń podczas przechowywania. Nie należy wieszać węża na haku, gwoździu lub zawieszeniach mogących spowodować przebicie lub uszkodzenie węża. KONSERWACJA OKRESOWA I KONTROLA WĘŻA DO PARY Wszystkie gumowe węże do pary zużywają się w miarę upływu czasu. Dlatego bardzo ważna jest ciągła kontrola stanu węża, czy nie wystąpiło jego zużycie uniemożliwiające dalszą bezpieczną eksploatację. Obsługa powinna zwracać uwagę na: - występowanie pęcherzy i grudek gumy, - pęknięcia odsłaniające oplot, - przecieki pary przy złączach lub w jakimkolwiek innym miejscu węża, - spłaszczenia lub załamania, mogące spowodować uszkodzenie węża, - zmniejszenie przepływu pary wskazujące na spuchnięcie warstwy wewnętrznej. Gdyby wystąpił którykolwiek z wyżej wymienionych przypadków, należy niezwłocznie wyłączyć wąż z eksploatacji. Wąż ten należy dokładnie sprawdzić przed jego ponownym użyciem. Uszkodzenia węży do pary najczęściej pojawiają się na jego końcach, ponieważ często jest on tam zginany i odkształcany. W takim przypadku końcówkę węża należy odciąć i ponownie założyć złączkę. Węże eksploatowane w sposób ciągły w warunkach stałej, wysokiej temperatury i ciśnienia powinny być okresowo sprawdzane, czy nie występuje w nich utwardzenie warstwy wewnętrznej. W większości przypadków w tym celu konieczne jest zdjęcie przyłączy. WSKAZÓWKI BHP - Obsługa musi posiadać odpowiednie pokrywające całe ciało ubranie robocze łącznie z rękawicami, obuwiem gumowym oraz osłoną na oczy. Ubranie ma zabezpieczać ciało przed oparzeniami w przypadku wytrysku pary lub gorącej wody. - Należy upewnić się, czy strefa pracy jest wolna od niebezpieczeństw i czy panuje w niej właściwy porządek. - Należy sprawdzić dokręcenie złączy przed każdym uruchomieniem instalacji. - Nie należy pozostawiać węża pod m przy niepracującej instalacji. Zmniejsza to znacznie żywotność węża. UWAGA!!! Oddziaływanie pary jest niszczące. Para może spowodować zniszczenia wyposażenia, poważne poranienia i śmierć obsługi. Aby zapobiec temu niebezpieczeństwu, należy prawidłowo dobrać wąż do zastosowania i przestrzegać powyższych zaleceń dotyczących instalacji, konserwacji, przechowywania i kontroli oraz wskazówek BHP. 58

3 STEAM STAR / 6 Warstwa wewn.: Wzmocnienie: Warstwa zewn.: Oplot syntetyczny Od -40 C do +170 C Wąż tłoczny przeznaczony do przewodzenia pary nasyconej, o dobrej odporności na wysoką temperaturę, ścieranie, warunki atmosferyczne oraz ozon. wewnętrzna zewnętrzna robocze rozrywające masa [kg/m] długość standardowa [m] SO-STEAMSTAR ,26 61 SO-STEAMSTAR ,35 61 SO-STEAMSTAR ,46 61 SO-STEAMSTAR ,55 61 SO-STEAMSTAR ,87 61 SO-STEAMSTAR ,00 61 SO-STEAMSTAR ,77 61 MANITOBA Warstwa wewn.: Wzmocnienie: Warstwa zewn.: Oplot syntetyczny Od -40 C do +165 C Wąż tłoczny przeznaczony do przewodzenia pary nasyconej, o dobrej odporności na wysoką temperaturę, ścieranie oraz ozon. Dostępny wąż wg normy EN ISO 6134/05 type 1 class A. wewnętrzna zewnętrzna robocze rozrywające masa [kg/m] długość standardowa [m] IV-MANITOBA-008X , IV-MANITOBA-010X , IV-MANITOBA-013X21, , , IV-MANITOBA-013X , IV-MANITOBA-016X , IV-MANITOBA-019X , IV-MANITOBA-019X , IV-MANITOBA-025X , IV-MANITOBA-025X , IV-MANITOBA-032X , IV-MANITOBA-032X46, , , IV-MANITOBA-038X , IV-MANITOBA-038X , IV-MANITOBA-051X , IV-MANITOBA-063X80,5 63,5 80, , IV-MANITOBA-076X , IV-MANITOBA-076X96, , , IV-MANITOBA-102X ,

4 PATOS Warstwa wewn.: Wzmocnienie: Warstwa zewn.: Biała guma butylowa Oplot syntetyczny Niebieska guma NBR/PVC Od -30 C do +95 C - woda Od -30 C do +165 C - para Wąż tłoczny do czyszczenia i zmywania instalacji i maszyn w przemyśle spożywczym gorącą wodą i parą. Warstwa wewnętrzna spełnia wymogi FDA 21 CFR oraz BfR XXI kat.2. Warstwa zewnętrzna odporna na tłuszcze roślinne i zwierzęce. wewnętrzna zewnętrzna robocze woda / para współczynnik bezpieczeństwa woda / para masa [kg/m] długość standardowa [m] IV-PATOS / 6 3 / 10 0, IV-PATOS / 6 3 / 10 0, IV-PATOS / 6 3 / 10 0, IV-PATOS / 6 3 / 10 0, IV-PATOS / 6 3 / 10 1, IV-PATOS / 6 3 / 10 1, IV-PATOS ,5 10 / 6 3 / 10 2, IV-PATOS / 6 3 / 10 2, VICTORIA Warstwa wewn.: Wzmocnienie: Warstwa zewn.: Podwójny oplot z drutu stalowego Czarna (czerwona) guma EPDM (specjalnie perforowana) Od -40 C do +210 C (chwilowo do +232 C) Wysokociśnieniowy wąż tłoczny przeznaczony do przewodzenia pary przegrzanej. Warstwa zewnętrzna odporna na wysoką temperaturę oraz warunki atmosferyczne.. wewnętrzna zewnętrzna robocze rozrywające Przykładowy węża z czerwoną warstwą zewnętrzną: IV-VICTORIA-025R masa [kg/m] długość standardowa [m] IV-VICTORIA , IV-VICTORIA , IV-VICTORIA , IV-VICTORIA , IV-VICTORIA , IV-VICTORIA , IV-VICTORIA , , IV-VICTORIA , IV-VICTORIA , , IV-VICTORIA ,5 81, , IV-VICTORIA , , IV-VICTORIA ,

5 VICTORIA EN ISO 6134 Warstwa wewn.: Wzmocnienie: Warstwa zewn.: Podwójny oplot z drutu stalowego (specjalnie perforowana) Od -40 C do +210 C (chwilowo do +232 C) Wysokociśnieniowy wąż tłoczny przeznaczony do przewodzenia pary przegrzanej. Warstwa zewnętrzna odporna na wysoką temperaturę oraz warunki atmosferyczne. Antystatyczny - R <10 6 Ω. Zgodny z normą EN ISO 6134/05 type 2 class A (Ω). wewnętrzna zewnętrzna robocze rozrywające masa [kg/m] długość standardowa [m] IV-VICTORIA-EN ,77 60 IV-VICTORIA-EN , ,06 60 IV-VICTORIA-EN ,40 60 IV-VICTORIA-EN ,60 60 IV-VICTORIA-EN ,57 60 VAPOFER Warstwa wewn.: Wzmocnienie: Warstwa zewn.: Podwójny oplot z drutu stalowego /NBR (specjalnie perforowana) Od -40 C do +210 C Wysokociśnieniowy wąż tłoczny przeznaczony do przewodzenia pary przegrzanej. Warstwa zewnętrzna odporna na olej, wysoką temperaturę oraz warunki atmosferyczne. Dostępny wąż wg normy EN ISO 6134/05 type 2 class B (Ω). wewnętrzna zewnętrzna robocze rozrywające masa [kg/m] długość standardowa [m] IV-VAPOFER ,60 60 IV-VAPOFER , ,86 60 IV-VAPOFER ,18 60 IV-VAPOFER ,40 60 IV-VAPOFER ,60 60 IV-VAPOFER ,56 60 IV-VAPOFER , ,72 60 IV-VAPOFER ,24 60 IV-VAPOFER ,

6 Końcówka MS Materiał: Stal, żeliwo, stal nierdzewna, mosiądz Specjalna końcówka z gwintem zewnętrznym stożkowym BSPT, zapewniająca bezpieczne połączenie węża z instalacją. Montowana do węża z użyciem obejmy typu SBC. (stal) (żeliwo) (stal nierdzewna) (mosiądz) rozmiar gwintu [cal] wewn. węża [cal] DX-MS /4 1/4 DX-MS /8 1/4 DX-MS /8 3/8 DX-MS DX-MS /2 1/2 DX-MS DX-MS DX-MS B 3/4 3/4 DX-MS /4 DX-MS /4 1 DX-MS DX-MS DX-MS B DX-MS DX-MS DX-MS B 1.1/4 1.1/4 - DX-MS DX-MS DX-MS B 1.1/2 1.1/2 - DX-MS DX-MS DX-MS B DX-MS DX-MS /2 2.1/2 - DX-MS DX-MS DX-MS B DX-MS Końcówka GF Materiał: Stal / żeliwo, stal nierdzewna, mosiądz Specjalna końcówka z gwintem wewnętrznym BSP, zapewniająca bezpieczne połączenie węża z instalacją. Montowana do węża z użyciem obejmy typu SBC. (stal/żeliwo) (stal nierdzewna) (mosiądz) rozmiar gwintu [cal] wewn. węża [cal] DX-GF /4 1/4 DX-GF /8 3/8 DX-GF /2 1/2 DX-GF DX-GF DX-GF B 3/4 3/4 DX-GF DX-GF DX-GF B 1 1 DX-GF DX-GF DX-GF B 1.1/4 1.1/4 DX-GF DX-GF DX-GF B 1.1/2 1.1/2 DX-GF DX-GF DX-GF B 2 2 DX-GF /2 2.1/2 DX-GF DX-GF DX-GF

7 Obejma SBC do końcówek MS, GF Materiał: Żeliwo, mosiądz, stal nierdzewna Specjalna obejma przeznaczona do mocowania na wężu końcówek typu MS i GF. Podana w tabeli minimalna i maksymalna węża stanowi jedynie wskazówkę dla doboru obejmy. Ze względu na różnice w budowie węży wymagane jest fizyczne sprawdzenie doboru obejmy. Obejmy w okresie eksploatacji powinny być okresowo sprawdzane i dokręcane. zewn. węża wewn. węża (żeliwo) (stal nierdzewna) (mosiądz) [cal] minim. maksym. DX-SBC / DX-SBC /8 17,5 22 DX-SBC /2 20,5 24 DX-SBC DX-SBC DX-SBC B 1/ DX-SBC / DX-SBC DX-SBC DX-SBC B 3/ DX-SBC DX-SBC DX-SBC B 3/ DX-SBC / DX-SBC / DX-SBC ,5 40 DX-SBC DX-SBC DX-SBC B ,5 DX-SBC DX-SBC DX-SBC B DX-SBC DX-SBC / ,5 DX-SBC /4 45,5 53 DX-SBC DX-SBC DX-SBC B 1.1/ DX-SBC / DX-SBC / DX-SBC DX-SBC DX-SBC B 1.1/2 55,5 60 DX-SBC DX-SBC DX-SBC B 1.1/ DX-SBC / DX-SBC ,5 DX-SBC ,5 64 DX-SBC DX-SBC DX-SBC B 2 63,5 71 DX-SBC DX-SBC DX-SBC B DX-SBC ,8 87,5 DX-SBC /2 78,5 87,5 DX-SBC / DX-SBC DX-SBC ,5 103 DX-SBC DX-SBC DX-SBC ,5 127 DX-SBC ,5 133,5 DX-SBC ,5 142 DX-SBC ,5 151 DX-SBC ,5 187 DX-SBC ilość śrub mocujących

8 Końcówki V, M Materiał: Ciśn. robocze: St (stal węglowa), (stal AISI 316Ti) (mosiądz) 18 bar (+210 C) - para nasycona, dla innych zastosowań w temp. otoczenia do 160 bar, mosiądz - 64 bary (dobór w kontakcie z Działem Technicznym) Końcówki przeznaczone przede wszystkim do gumowych węży do pary wodnej. Mocowane w wężu przy pomocy obejm EN (DIN 2826). końcówka z gwintem zewnętrznym V końcówka z gwintem wewnętrznym M rozmiar gwint uszczeln. materiał DN gwint uszczeln. materiał RS gwint/ RS RS /2 BSPT gwint/płaskie RS stożek St 1/2 BSP RS gwint/płaskie RS płaskie RS DN15 gwint St RS DN15 płaskie RS (1/2 ) 1/2 NPT gwint RS (1/2 ) M22x1,5 stożek RS gwint RS RS gwint/ RS /4 BSP płaskie 3/4 BSPT RS gwint/płaskie RS płaskie RS gwint/ RS RS /4 BSPT gwint/płaskie RS stożek St 3/4 BSP RS gwint/płaskie RS płaskie RS DN20 gwint St RS DN20 płaskie RS (3/4 ) 3/4 NPT gwint RS (3/4 ) M30x1,5 stożek RS gwint RS RS gwint/ RS BSP płaskie 1 BSPT RS gwint/płaskie RS płaskie RS gwint/ RS RS BSPT gwint/płaskie RS stożek St DN25 1 BSP RS gwint/płaskie RS płaskie RS (1 ) gwint St RS DN25 płaskie RS NPT gwint RS (1 ) M38x1,5 stożek RS gwint RS RS gwint/ RS /4 BSP płaskie 1.1/4 RS gwint/płaskie RS płaskie DN32 BSPT RS gwint/płaskie RS RS (1.1/4 ) gwint St RS DN32 stożek St 1.1/4 BSP RS /4 NPT gwint RS płaskie RS gwint RS (1.1/4 ) płaskie RS gwint/ RS M45x1,5 stożek 1.1/2 RS gwint/płaskie RS DN40 BSPT RS gwint/płaskie RS DN40 stożek St 1.1/2 BSP RS (1.1/2 ) gwint St RS płaskie RS /2 NPT gwint RS (1.1/2 ) płaskie RS gwint RS M52x1,5 stożek RS gwint/ RS RS BSPT gwint/płaskie RS DN50 stożek St DN50 2 BSP RS gwint/płaskie RS płaskie RS (2 ) gwint St RS (2 ) płaskie RS NPT gwint RS M65x2 stożek RS gwint 64

9 Końcówki kołnierzowe F Materiał: Ciśn. robocze: St (stal ocynkowana), (stal AISI 316) 18 bar (+210 C) - para nasycona, dla innych zastosowań w temp. otoczenia do 160 bar, 64 bar od DN65 - dobór w kontakcie z Działem Technicznym Końcówki kołnierzowe do węży gumowych do pary wodnej, z karbowanym ogonem do węża, z zamkiem - do montażu w wężu przy pomocy obejm skorupowych do pary (EN14423, DIN 2826). wewn. węża kołnierz końcówki materiał [cal] rozmiar typ z kołnierzem obrotowym z kołnierzem stałym St RS-F ST RS-F ST DN15 PN40 / St RS-F T - 1/2 13 RS-F RS-F /2 ASA 150 St RS-FSA ST RS-FSA ST ASA 300 St RS-FSA ST RS-FSA ST St RS-F ST RS-F ST DN20 PN40 / St RS-F T - 3/4 19 RS-F RS-F /4 ASA 150 St RS-FSA ST RS-FSA ST ASA 300 St RS-FSA ST RS-FSA ST St RS-F ST RS-F ST DN25 PN40 / St RS-F T RS-F RS-F ASA 150 St RS-FSA ST RS-FSA ST ASA 300 St RS-FSA ST RS-FSA ST St RS-F ST RS-F ST DN32 PN40 / St RS-F T - 1.1/4 32 RS-F RS-F /4 ASA 150 St RS-FSA ST RS-FSA ST ASA 300 St RS-FSA ST RS-FSA ST St RS-F ST RS-F ST DN40 PN40 / St RS-F T - 1.1/2 38 RS-F RS-F /2 ASA 150 St RS-FSA ST RS-FSA ST ASA 300 St RS-FSA ST RS-FSA ST St RS-F ST RS-F ST PN16 / St RS-F T - RS-F RS-F DN50 St RS-F ST RS-F ST 2 50 PN40 / St RS-F T - RS-F RS-F ASA 150 St RS-FSA ST RS-FSA ST ASA 300 St RS-FSA ST RS-FSA ST 2.1/2 65 DN65 PN16 St RS-F ST RS-F ST PN40 St RS-F ST RS-F ST 2.1/2 ASA 150 St RS-FSA ST RS-FSA ST ASA 300 St RS-FSA ST RS-FSA ST 3 75 DN80 PN16 St RS-F ST RS-F ST PN40 St RS-F ST RS-F ST 3 ASA 150 St RS-FSA ST RS-FSA ST ASA 300 St RS-FSA ST RS-FSA ST DN100 PN16 St RS-F ST RS-F ST PN40 St RS-F ST RS-F ST 4 ASA 150 St RS-FSA ST RS-FSA ST ASA 300 St RS-FSA ST RS-FSA ST 65

10 Obejma EN (DIN 2826) do końcówek V, M, F Materiał: Ciśn. robocze: (mosiądz odlewany) * (mosiądz prasowany) (stal AISI 316Ti) 18 bar (+210 C) - para nasycona, dla innych zastosowań w temp. otoczenia do 160 bar (dobór w kontakcie z Działem Technicznym) Obejmy skorupowe do mocowania węży na końcówkach V, M, F. Przeznaczone przede wszystkim do gumowych węży do pary wodnej. rozmiar węża D min-max materiał śruby rozmiar węża D min-max materiał RS x * RS x RS RS * 13 x M6x20 RS * RS x * RS x * RS x RS x * RS x RS RS x x RS * RS x RS x * RS x RS x 6, * RS x RS M8x25 RS x 7, x RS * RS * RS x 8, * RS x RS x * RS x RS RS x x RS * RS x RS RS x * RS x * M10x40 śruby M10x40 66

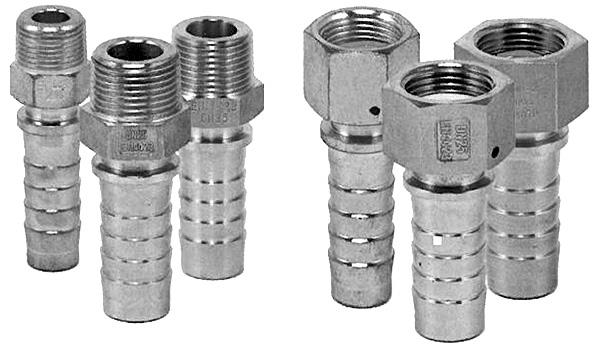

11 Końcówki F Materiał: Ciśn. robocze: (stal AISI 304) Mosiądz 18 bar (+210 C) Końcówki w wersji ekonomicznej przeznaczone przede wszystkim do gumowych węży do pary wodnej. Mocowane w wężu przy pomocy obejm EN (DIN 2826). TI-F-FB MS TI-F-FB TI-F-FB MS TI-F-FB TI-F-FB MS TI-F-FB TI-F-FB MS TI-F-FB TI-F-FB MS TI-F-FB TI-F-FB MS TI-F-FB rozmiar końcówka z gwintem wewnętrznym gwint [cal] uszczelnienie DN15 1/2 BSP 15 płaskie DN20 3/4 BSP 21 płaskie DN25 1 BSP 27 płaskie DN32 1.1/4 BSP 34 płaskie DN38 1.1/2 BSP 40,5 płaskie DN50 2 BSP 52,5 płaskie materiał TI-F-MB MS TI-F-MB TI-F-MB MS TI-F-MB TI-F-MB MS TI-F-MB TI-F-MB MS TI-F-MB TI-F-MB MS TI-F-MB TI-F-MB MS TI-F-MB rozmiar końcówka z gwintem zewnętrznym gwint [cal] uszczelnienie DN15 1/2 BSPT 15 gwint / płaskie DN20 3/4 BSPT 21 gwint / płaskie DN25 1 BSPT 27 gwint / płaskie DN32 1.1/4 BSPT 34 gwint / płaskie DN38 1.1/2 BSPT 40,5 gwint / płaskie DN50 2 BSPT 52,5 gwint / płaskie materiał 67

12 Obejmy C (EN 14423) Materiał: Ciśn. robocze: (stal AISI 316) Mosiądz 18 bar (+210 C) Obejmy skorupowe w wersji ekonomicznej przeznaczone przede wszystkim do gumowych węży do pary wodnej. rozmiar węża zewn. węża materiał TI-C MS 13 x TI-C TI-C x TI-C MS 19 x TI-C TI-C MS 25 x 7, TI-C TI-C MS 32 x TI-C TI-C MS 38 x TI-C TI-C MS 50 x TI-C

13 Akcesoria DSG - pistolet do pary wodnej Materiał: Uszczelnienia: Ciśn. robocze: Temp. otoczenia: Stal AISI 304 O-ringi: EPDM Uszczelka płaska: Novapress Do 10 bar (para), do 15 bar (woda) +180 C (para), +120 C (woda) Od 0ºC -40ºC Pistolet przeznaczony do pary i gorącej wody. Posiada izolowany uchwyt, osłony perforowane zabezpieczające przed kontaktem z gorącym metalem. Stosowany do czyszczenia wyposażenia w przemyśle farmaceutycznym, spożywczym, kosmetycznym, chemicznym. Spełnia wymagania dyrektywy ATEX do stosowania w strefach zagrożenia 1 i 2. rysunek przyłącze opis RS GW 3/4 BSP GZ 3/4 BSP - przyłącze do dyszy, lancy Pistolet do pary i gorącej wody DSG. RS GW 3/4 BSP Dysza rozpylająca. Przepływ: 26 l/min (przy ciśnieniu 10 bar). Kąt rozpylania: 25º. RS GW 3/4 BSP Dysza punktowa. Przepływ: 43,3 l/min (przy ciśnieniu 10 bar). Kąt rozpylania: 0º. RS GW 3/4 BSP Dysza stożkowa. Przepływ: 31,7 l/min (przy ciśnieniu 8 bar). Kąt rozpylania: 45º, RS GW 3/4 BSP GZ 3/4 BSP - przyłącze do dyszy Lanca przedłużająca - umożliwia lepszy dostęp do czyszczonych części. Długość: 600 mm. RS mocowany śrubami w miejscu połączenia z lancą Dodatkowy uchwyt - stosowany, gdy przyłączona jest lanca przedłużająca. RS GW 3/4 BSP GZ 3/4 BSP Złącze obrotowe - zabezpiecza przyłączony wąż przed skręcaniem. RS Zestaw uszczelek do pistoletu. 69
