PROJEKT BUDOWLANY WYKONAWCZY

Transkrypt

1 USŁUGI BRANŻY ELEKTRYCZNEJ ELKO Bogdan Kozak Bartoszyce ul. Jeziorna 3 tel Regon NIP egz. Nr 1 PROJEKT BUDOWLANY WYKONAWCZY PRZEBUDOWA INSTALACJI OCHRONY ODGROMOWEJ INWESTOR: ADRES INWESTYCJI: POWIATOWE CENTRUM POMOCY RODZINIE BARTOSZYCE UL. LIMANOWSKIEGO 11 BUDYNEK BIUROWY P.C.P.R. BARTOSZYCE Ul. LIMANOWSKIEGO BARTOSZYCE Jednostka ewidencyjna POWIAT BARTOSZYCKI, GMINA MIEJSKA BARTOSZYCE Jednostka projektowa: Usługi Branży Elektrycznej ELKO ul. Jeziorna Bartoszyce Nazwa projektu: PRZEBUDOWA INSTALACJI ODGROMOWEJ Branża : ELEKTRYCZNA Imię i nazwisko Nr upr Podpis OPRACOWAŁ tech. Bogdan Kozak 87/85/OL PROJEKTANT tech. Bogdan Kozak 87/85/OL kwiecień 2014

2 - 2- ZAWARTOŚĆ PROJEKTU INSTALACJI OCHRONY ODGROMOWEJ strona ilość stron 1.Strona tytułowa Zawartość projektu Opis techniczny Obliczenia techniczne Plan BIOZ Rysunki 6.1. Plan instalacji ochrony odgromowej E-1 7. Oświadczenie o sporządzeniu projektu 10 8.Zaświadczenie o przynależności do WMOIIB 11 9.Uprawnienia budowlane 12

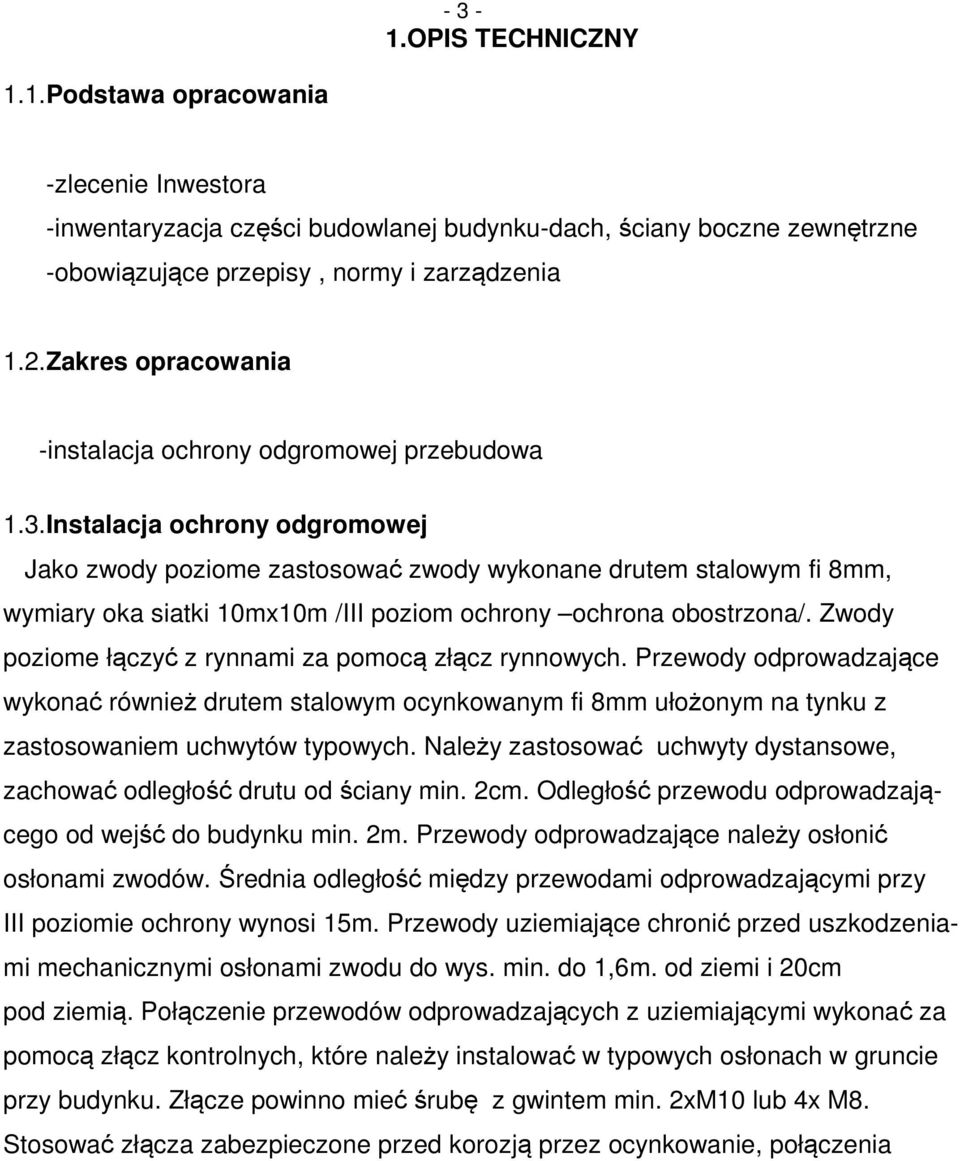

3 - 3-1.OPIS TECHNICZNY 1.1.Podstawa opracowania -zlecenie Inwestora -inwentaryzacja części budowlanej budynku-dach, ściany boczne zewnętrzne -obowiązujące przepisy, normy i zarządzenia 1.2.Zakres opracowania -instalacja ochrony odgromowej przebudowa 1.3.Instalacja ochrony odgromowej Jako zwody poziome zastosować zwody wykonane drutem stalowym fi 8mm, wymiary oka siatki 10mx10m /III poziom ochrony ochrona obostrzona/. Zwody poziome łączyć z rynnami za pomocą złącz rynnowych. Przewody odprowadzające wykonać również drutem stalowym ocynkowanym fi 8mm ułożonym na tynku z zastosowaniem uchwytów typowych. Należy zastosować uchwyty dystansowe, zachować odległość drutu od ściany min. 2cm. Odległość przewodu odprowadzającego od wejść do budynku min. 2m. Przewody odprowadzające należy osłonić osłonami zwodów. Średnia odległość między przewodami odprowadzającymi przy III poziomie ochrony wynosi 15m. Przewody uziemiające chronić przed uszkodzeniami mechanicznymi osłonami zwodu do wys. min. do 1,6m. od ziemi i 20cm pod ziemią. Połączenie przewodów odprowadzających z uziemiającymi wykonać za pomocą złącz kontrolnych, które należy instalować w typowych osłonach w gruncie przy budynku. Złącze powinno mieć śrubę z gwintem min. 2xM10 lub 4x M8. Stosować złącza zabezpieczone przed korozją przez ocynkowanie, połączenia

4 - 4 - śrubowe dodatkowo zabezpieczyć smarem wielo sezonowym. Przewody uziemiające wykonać bednarką Fe/Zn 25x4mm. Uziom otokowy w miejscach określonych w projekcie wykonać bednarką Fe/Zn 25x4mm ułożoną na głębokości min. 0,6m. Projekt zakłada wykonanie uziomu powierzchniowego nowego w całym zakresie projektu. Przy wejściu do budynku uziom powierzchniowy zagłębić do poziomu min. 1,5m, o na odcinku zagłębienia bednarkę uziomową osłonić rurą PCV 63/5. W niektórych miejscach występuje utwardzenie terenu wokół budynku. Po wykonaniu Prac należy wykonać naprawę nawierzchni utwardzonych. Instalacje wprowadzane do obiektu należy połączyć z dowolnym elementem instalacji piorunochronnej. Rów zasypać gruntem bez kamieni żwiru i gruzu. Ruz <=10Ω. Całą istniejącą instalację odgromową w części naziemnej należy zdemontować Ochrona przepięciowa i uziemienia wyrównawcze : Do eliminacji przepięć typu atmosferycznego oraz łączeniowego wykonać system ochrony przepięciowej oparty na ochronniku przepięć produkcji firmy Dehn. Zgodnie z wymogami normy koordynacji izolacji należy ograniczyć napięcia przejściowe do poziomu 1,5 kv /II klasa przepięć/. W tablicy R-G zabudować ochronnik Dehn Ventil poziom T1 oraz łączony poziom T2. Do projektowanej instalacji włączyć istniejące. instalacje uziemień wyrównawczych. Szyna GSW zlokalizowana w kotłowni. 1.4.Uwagi końcowe Całość robót wykonać zgodnie z niniejszym opracowaniem oraz obowiązującymi normami i przepisami. Po wykonaniu całości sprawdzić jakość instalacji przez wykonanie pomiarów rezystancji uziemienia, i ciągłości przewodów ochronnych. Sporządzić wymagane normami protokoły badań odbiorczych, ocenić jakość wykonanej instalacji. Instalowane przewody i aparatura winny posiadać certyfikat dopuszczający do obrotu na rynku krajowym.

5 - 7 - Informacja dotycząca bezpieczeństwa i ochrony zdrowia 1. Zakres robót do realizacji: układanie przewodów w rurach montaż aparatów i wyposażenia instalacji odgromowej montaż instalacji uziemień wyrównawczych i odgromowych 2. Wykaz istniejących obiektów: Występują są wyposażone w instalacje elektryczne wewnętrzne 3. Elementy zagospodarowania terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi: Nie występują 4. Przewidywane zagrożenia występujące podczas realizacji robót: Ryzyko upadku z wysokości może powstać w trakcie montażu instalacji odgromowej na dachu Ryzyko upadku z drabiny przy montażu instalacji odgromowej Ryzyko porażenia prądem może powstać przy podłączeniu wykonanych urządzeń 5. Środki techniczne i organizacyjne zapobiegające zagrożeniom w związku z wykonywanymi robotami: Pracownicy wykonujący prace montażowe i instalacyjne powinni być przeszkoleni w zakresie prowadzonych robót

6 - 8 - Przy montażu instalacji na wysokości należy stosować środki ochrony indywidualnej przewidziane dla prac na wysokościach, oraz środki ochrony zabezpieczające przed upadkiem z wysokości. Prace należy wykonywać przy asekuracji innych osób Prace montażowe wykonywać przy instalacjach wyłączonych i odłączonych spod napięcia. 6.Przechowywanie i transport materiałów niebezpiecznych Do budowy instalacji wewnętrznych nie przewiduje się stosowania materiałów niebezpiecznych Przed przystąpieniem do prac przeprowadzić instruktaż dla pracowników szczególnie omówienie prowadzenia robót na wysokościach 7.Informacja o prowadzeniu instruktażu pracowników Pracownicy biorący udział w budowie instalacji elektrycznych wewnętrznych maja być przeszkoleni pod względem BHP. Przeprowadzenie i zakres instruktażu ma obejmować zapoznanie pracowników z : - zasadami pracy na wysokości - zasadami stosowania odzieży ochronnej i środków ochrony osobistej - zasadami bezpiecznej pracy na stanowisku pracy - zasadami pracy przy urządzeniach i instalacjach elektrycznych

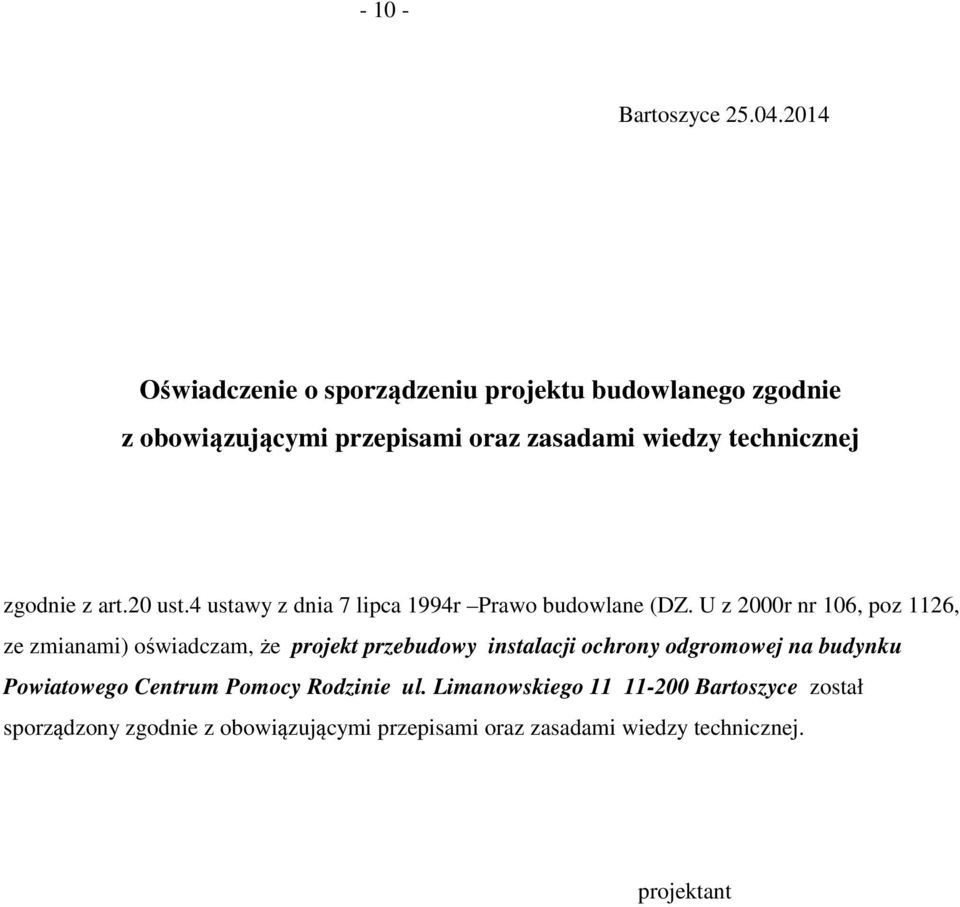

7 Bartoszyce Oświadczenie o sporządzeniu projektu budowlanego zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej zgodnie z art.20 ust.4 ustawy z dnia 7 lipca 1994r Prawo budowlane (DZ. U z 2000r nr 106, poz 1126, ze zmianami) oświadczam, że projekt przebudowy instalacji ochrony odgromowej na budynku Powiatowego Centrum Pomocy Rodzinie ul. Limanowskiego Bartoszyce został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. projektant

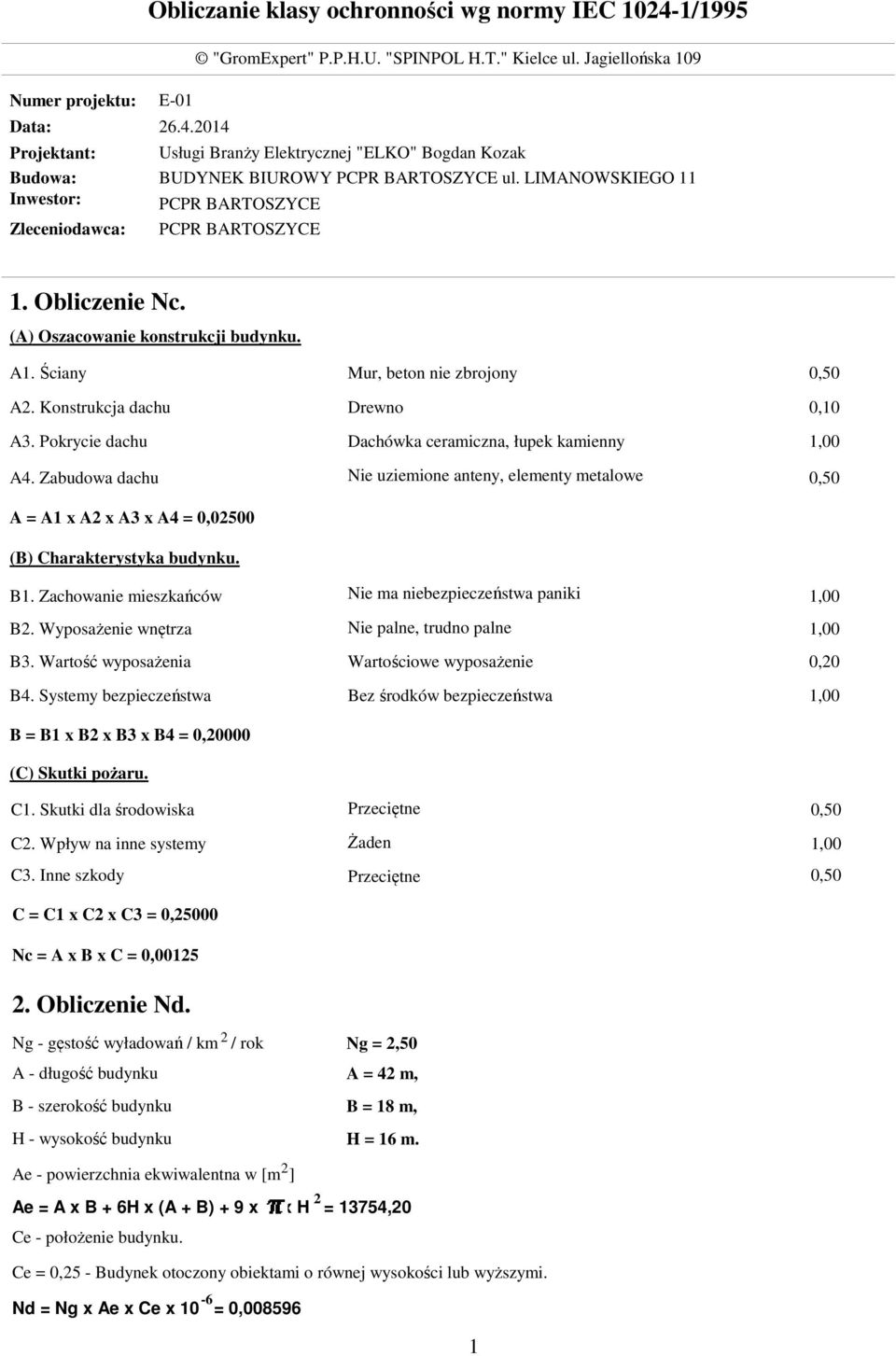

8 Numer projektu: E-01 Data: Projektant: Budowa: Inwestor: Zleceniodawca: Obliczanie klasy ochronności wg normy IEC / "GromExpert" P.P.H.U. "SPINPOL H.T." Kielce ul. Jagiellońska 109 Usługi Branży Elektrycznej "ELKO" Bogdan Kozak BUDYNEK BIUROWY PCPR BARTOSZYCE ul. LIMANOWSKIEGO 11 PCPR BARTOSZYCE PCPR BARTOSZYCE 1. Obliczenie Nc. (A) Oszacowanie konstrukcji budynku. A1. Ściany A2. Konstrukcja dachu A3. Pokrycie dachu A4. Zabudowa dachu A = A1 x A2 x A3 x A4 = 0,02500 (B) Charakterystyka budynku. B1. Zachowanie mieszkańców B2. Wyposażenie wnętrza B3. Wartość wyposażenia B4. Systemy bezpieczeństwa B = B1 x B2 x B3 x B4 = 0,20000 (C) Skutki pożaru. Mur, beton nie zbrojony Drewno Dachówka ceramiczna, łupek kamienny Nie uziemione anteny, elementy metalowe Nie ma niebezpieczeństwa paniki Nie palne, trudno palne Wartościowe wyposażenie Bez środków bezpieczeństwa 0,50 0,10 1,00 0,50 1,00 1,00 0,20 1,00 C1. Skutki dla środowiska Przeciętne 0,50 C2. Wpływ na inne systemy C3. Inne szkody C = C1 x C2 x C3 = 0,25000 Nc = A x B x C = 0,00125 Żaden Przeciętne 1,00 0,50 2. Obliczenie Nd. Ng - gęstość wyładowań / km 2 / rok Ng = 2,50 A - długość budynku A = 42 m, B - szerokość budynku B = 18 m, H - wysokość budynku H = 16 m. Ae - powierzchnia ekwiwalentna w [m 2] 2 Ae = A x B + 6H x (A + B) + 9 x x H = 13754,20 Ce - położenie budynku. Ce = 0,25 - Budynek otoczony obiektami o równej wysokości lub wyższymi. -6 Nd = Ng x Ae x Ce x 10 = 0,

9 Obliczanie klasy ochronności wg normy IEC /1995 "GromExpert" P.P.H.U. "SPINPOL H.T." Kielce ul. Jagiellońska Obliczenie wymaganego współczynnika skuteczności. E > 1 - Nc/Nd = 85,46 % Konieczna klasa ochronności : Klasa III + ochrona przeciwprzepięciowa. 4. Kąty osłonowe i odstępy izolacyjne. Lp. Nazwa elemetu Wysokość elementu Kąt osłonowy Odstęp izolacyjny 1 zegar 4,00 m 72,50 0,15 m Wykonano dn (podpis wykonawcy) 2

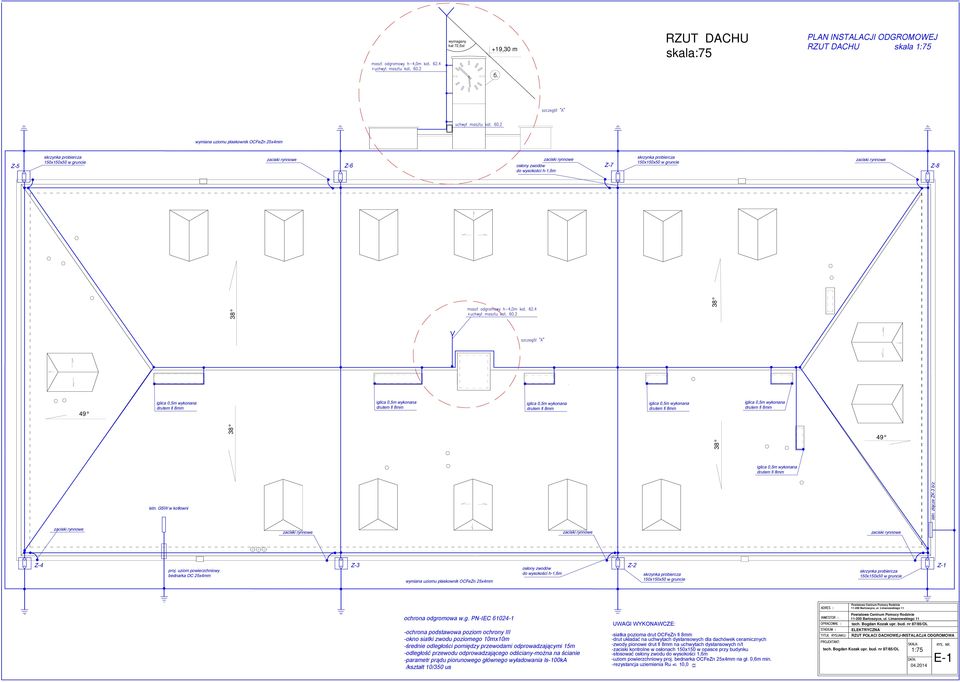

10 wymagany kat 72,5st +19,30 m RZUT DACHU skala:75 PLAN INSTALACJI ODGROMOWEJ RZUT DACHU skala 1:75 6. wymiana uziomu płaskownik OCFeZn 25x4mm Z-5 skrzynka probiercza 150x150x50 w gruncie Z-6 osłony zwodów do wysokości h-1,6m Z-7 skrzynka probiercza 150x150x50 w gruncie Z-8 49 iglica 0,5m wykonana drutem fi 8mm iglica 0,5m wykonana drutem fi 8mm iglica 0,5m wykonana drutem fi 8mm iglica 0,5m wykonana drutem fi 8mm iglica 0,5m wykonana drutem fi 8mm 49 iglica 0,5m wykonana drutem fi 8mm istn.gsw w kotłowni istn.złącze ZK-3 b/z Z-4 proj.uziom powierzchniowy bednarka OC 25x4mm Z-3 wymiana uziomu płaskownik OCFeZn 25x4mm osłony zwodów do wysokości h-1,6m Z-2 skrzynka probiercza 150x150x50 w gruncie skrzynka probiercza 150x150x50 w gruncie Z-1 ochrona odgromowa w.g.pn-iec ochrona podstawowa poziom ochrony III -okno siatki zwodu poziomego 10mx10m -średnie odległości pomiędzy przewodami odprowadzającymi 15m -odległość przewodu odprowadzającego odściany-można na ścianie -parametr prądu piorunowego głównego wyładowania Is-100kA /kształt 10/350 us UWAGI WYKONAWCZE: -siatka pozioma drut OCFeZn fi 8mm -drut układać na uchwytach dystansowych dla dachówek ceramicznych -zwody pionowe drut fi 8mm na uchwytach dystansowych n/t -zaciski kontrolne w osłonach 150x150 w opasce przy budynku -stosować osłony zwodu do wysokości 1,6m -uziom powierzchniowy proj.bednarka OCFeZn 25x4mm na gł.0,6m min. -rezystancja uziemienia Ru 10,0 Powiatowe Centrum Pomocy Rodzinie Bartoszyce, ul. Limanowskiego 11 Powiatowe Centrum Pomocy Rodzinie Bartoszyce, ul. Limanowskiego 11 tech. Bogdan Kozak upr. bud. nr 87/85/OL ELEKTRYCZNA RZUT POŁACI DACHOWEJ-INSTALACJA ODGROMOWA tech. Bogdan Kozak upr. bud. nr 87/85/OL 1: E-1

11 Zaświadczenie o numerze weryfikacyjnym: WAM-HKA-47F-W6K * Pan Bogdan Kozak o numerze ewidencyjnym WAM/IE/1247/01 adres zamieszkania ul. Jeziorna 3, Bartoszyce jest członkiem Warmińsko-Mazurskiej Okręgowej Izby Inżynierów Budownictwa i posiada wymagane ubezpieczenie od odpowiedzialności cywilnej. Niniejsze zaświadczenie jest ważne do dnia Zaświadczenie zostało wygenerowane elektronicznie i opatrzone bezpiecznym podpisem elektronicznym weryfikowanym przy pomocy ważnego kwalifikowanego certyfikatu w dniu roku przez: Mariusz Dobrzeniecki, Przewodniczący Rady Warmińsko-Mazurskiej Okręgowej Izby Inżynierów Budownictwa. (Zgodnie art. 5 ust 2 ustawy z dnia 18 września 2001 r. o podpisie elektronicznym (Dz. U Nr 130 poz. 1450) dane w postaci elektronicznej opatrzone bezpiecznym podpisem elektronicznym weryfikowanym przy pomocy ważnego kwalifikowanego certyfikatu są równoważne pod względem skutków prawnych dokumentom opatrzonym podpisami własnoręcznymi.) * Weryfikację poprawności danych w niniejszym zaświadczeniu można sprawdzić za pomocą numeru weryfikacyjnego zaświadczenia na stronie Polskiej Izby Inżynierów Budownictwa lub kontaktując się z biurem właściwej Okręgowej Izby Inżynierów Budownictwa.
