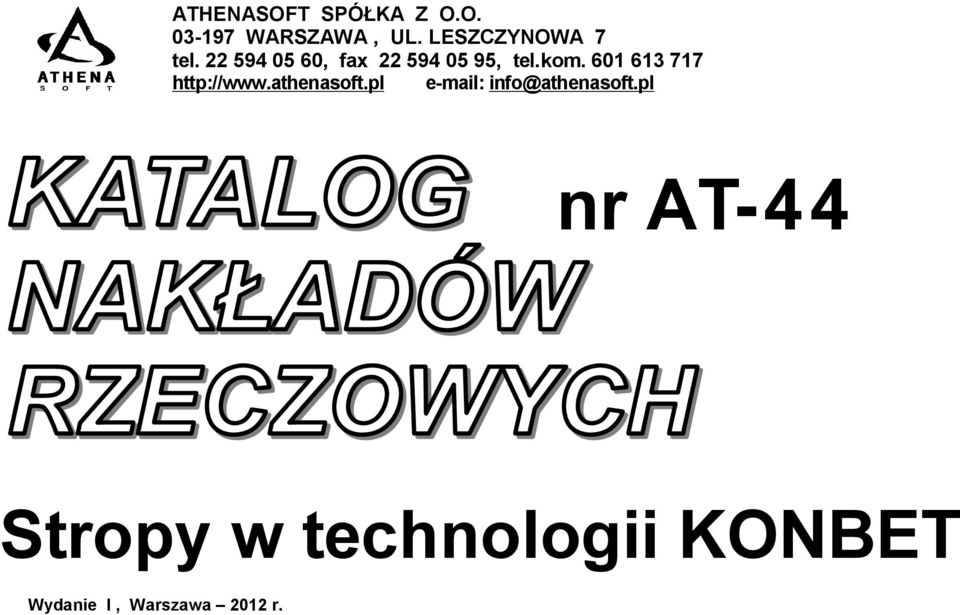

1 ATHENASOFT SPÓŁKA Z O.O WARSZAWA, UL. LESZCZYNOWA 7 tel , fax , tel. kom info@athenasoft.pl nr AT-44 Stropy w technologii KONBET Wydanie I, Warszawa 2012 r.

2 Katalog opracowano przy współpracy z firmą KONBET Spółka z ograniczoną odpowiedzialnością Sp.K. ul. Lipowa 6, Książ Wlkp. tel , fax poczta@konbet.pl Wszelkie prawa druku, powielania, rozpowszechniania w postaci komputerowych plików i baz danych oraz udostępniania przez internet i inne sieci komputerowe zastrzeżone dla ATHENASOFT Spółka z o.o. w Warszawie, ul. Leszczynowa 7 ISBN

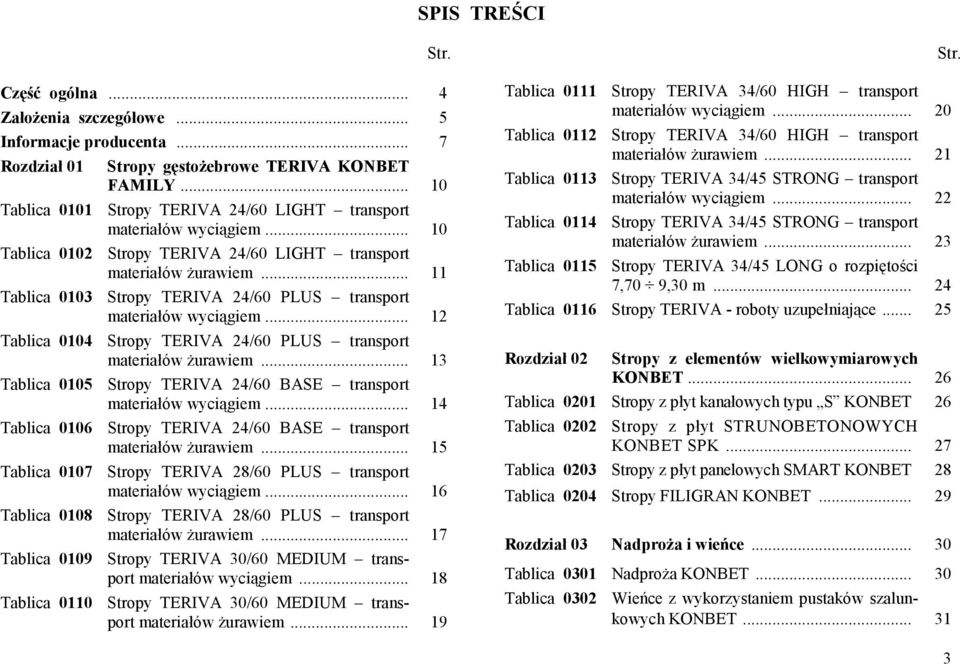

3 SPIS TREŚCI Część ogólna... 4 Założenia szczegółowe... 5 Informacje producenta... 7 Rozdział 01 Str. Stropy gęstożebrowe TERIVA KONBET FAMILY Tablica 0101 Stropy TERIVA 24/60 LIGHT transport materiałów wyciągiem Tablica 0102 Stropy TERIVA 24/60 LIGHT transport materiałów żurawiem Tablica 0103 Stropy TERIVA 24/60 PLUS transport materiałów wyciągiem Tablica 0104 Stropy TERIVA 24/60 PLUS transport materiałów żurawiem Tablica 0105 Stropy TERIVA 24/60 BASE transport materiałów wyciągiem Tablica 0106 Stropy TERIVA 24/60 BASE transport materiałów żurawiem Tablica 0107 Stropy TERIVA 28/60 PLUS transport materiałów wyciągiem Tablica 0108 Stropy TERIVA 28/60 PLUS transport materiałów żurawiem Tablica 0109 Stropy TERIVA 30/60 MEDIUM transport materiałów wyciągiem Tablica 0110 Stropy TERIVA 30/60 MEDIUM transport materiałów żurawiem Tablica 0111 Stropy TERIVA 34/60 HIGH transport materiałów wyciągiem Tablica 0112 Stropy TERIVA 34/60 HIGH transport materiałów żurawiem Tablica 0113 Stropy TERIVA 34/45 STRONG transport materiałów wyciągiem Tablica 0114 Stropy TERIVA 34/45 STRONG transport materiałów żurawiem Tablica 0115 Stropy TERIVA 34/45 LONG o rozpiętości 7,70 9,30 m Tablica 0116 Stropy TERIVA - roboty uzupełniające Rozdział 02 Str. Stropy z elementów wielkowymiarowych KONBET Tablica 0201 Stropy z płyt kanałowych typu S KONBET 26 Tablica 0202 Stropy z płyt STRUNOBETONOWYCH KONBET SPK Tablica 0203 Stropy z płyt panelowych SMART KONBET 28 Tablica 0204 Stropy FILIGRAN KONBET Rozdział 03 Nadproża i wieńce Tablica 0301 Nadproża KONBET Tablica 0302 Wieńce z wykorzystaniem pustaków szalunkowych KONBET

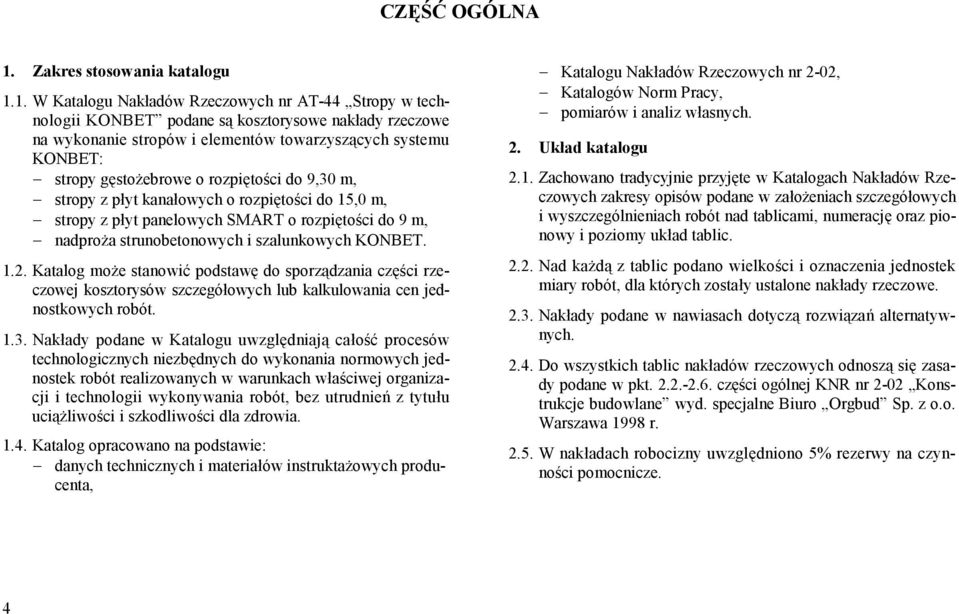

4 CZĘŚĆ OGÓLNA 1. Zakres stosowania katalogu 1.1. W Katalogu Nakładów Rzeczowych nr AT-44 Stropy w technologii KONBET podane są kosztorysowe nakłady rzeczowe na wykonanie stropów i elementów towarzyszących systemu KONBET: - stropy gęstożebrowe o rozpiętości do 9,30 m, - stropy z płyt kanałowych o rozpiętości do 15,0 m, - stropy z płyt panelowych SMART o rozpiętości do 9 m, - nadproża strunobnowych i szalunkowych KONBET Katalog może stanowić podstawę do sporządzania części rzeczowej kosztorysów szczegółowych lub kalkulowania cen jednostkowych robót Nakłady podane w Katalogu uwzględniają całość procesów technologicznych niezbędnych do wykonania normowych jednostek robót realizowanych w warunkach właściwej organizacji i technologii wykonywania robót, bez utrudnień z tytułu uciążliwości i szkodliwości dla zdrowia Katalog opracowano na podstawie: - danych technicznych i materiałów instruktażowych producenta, - Katalogu Nakładów Rzeczowych nr 2-02, - Katalogów Norm Pracy, - pomiarów i analiz własnych. 2. Układ katalogu 2.1. Zachowano tradycyjnie przyjęte w Katalogach Nakładów Rzeczowych zakresy opisów podane w założeniach szczegółowych i wyszczególnieniach robót nad tablicami, numerację oraz pionowy i poziomy układ tablic Nad każdą z tablic podano wielkości i jednostek miary robót, dla których zostały ustalone nakłady rzeczowe Nakłady podane w nawiasach dotyczą rozwiązań alternatywnych Do wszystkich tablic nakładów rzeczowych odnoszą się zasady podane w pkt części ogólnej KNR nr 2-02 Konstrukcje budowlane wyd. specjalne Biuro Orgbud Sp. z o.o. Warszawa 1998 r W nakładach robocizny uwzględniono 5% rezerwy na czynności pomocnicze. 4

5 ZAŁOŻENIA OGÓLNE 1. Założenia kalkulacyjne 1.1. Nakłady podane w Katalogu obejmują roboty podstawowe i czynności pomocnicze wymienione w Założeniach ogólnych w KNR nr 2-02 Konstrukcje budowlane wydanie specjalne Biuro Orgbud Sp. z o.o. Warszawa 1998 r. oraz podane w niniejszych założeniach i nad tablicami Nakłady opracowano przy założeniu, że materiały są dostarczone na placu budowy do miejsca wbudowania Nakłady uwzględniają transport pionowy zmechanizowany bez względu na wysokość Nakłady materiałowe podane w Katalogu uwzględniają zużycie materiałów podstawowych i pomocniczych (wraz ze stratami i odpadami technologicznymi powstałymi w czasie wbudowywania) w ilościach niezbędnych do wykonania jednostki normowanej Podane w tablicach i 0204 nakłady normatywne drewna okrągłego na stemple budowlane pomija się w przypadku stosowania podpór montażowych teleskopowych Wartość kosztorysową materiałów pomocniczych ustala się wskaźnikiem w wysokości 1,5% liczonym od wartości materiałów ujętych w poszczególnych kolumnach tablic Katalogu Nakłady obejmują ustawienie, przestawianie i rozbiórkę lekkich rusztowań przestawnych, umożliwiających wykonanie robót na wysokości do 4 m W nakładach nie ujęto wynikającego z projektu konstrukcyjnego dozbrojenia stropu/wieńca. Roboty te należy kalkulować dodatkowo W przypadku zmiany grubości płyty stropowej (warstwy nadbnu konstrukcyjnego) do nakładów podanych w tablicach stosuje się dodatek/potrącenie wg tablicy 0116 kol Warunki techniczne 2.1. Wymagania w zakresie własności materiałów i wykonywania robót w technologii KONBET określają: - PN-EN 13369: PN-EN 13369:2005/A1: PN- EN 13369:2005/AC:2008. Wspólne wymagania dla prefabrykatów z bnu - PN-EN :2008 Prefabrykaty z bnu. Belkowo-pustakowe systemy stropowe. Część 1: Belki - PN-EN A1:2011 Prefabrykaty z bnu. Belkowopustakowe systemy stropowe. Część 2: Pustaki bnowe - PN-EN :2009 Prefabrykaty z bnu. Belkowo-pustakowe systemy stropowe. Część 4: Bloki styropianowe - PN-EN-03264:2002 Konstrukcje bnowe, żelbwe i sprężone - PN-EN A2:2011 Prefabrykaty z bnu. Płyty kanałowe - PN-EN 13747:2007 Prefabrykaty z bnu. Płyty stropowe do zespolonych systemów stropowych 5

6 - PN-EN 771-3:2011 Wymagania dotyczące elementów murowych. Część 3: Elementy murowe z bnu kruszywowego (z kruszywami zwykłymi i lekkimi) - PN-EN 845-2: PN-EN 845-2:2004/Ap1:2005. Specyfikacja wyrobów dodatkowych do murów. Część 2: Nadproża - Warunki techniczne wykonania i odbioru robót budowlanomontażowych. Tom I Budownictwo ogólne. MGPiB i ITB, wyd. IV 1989 r Materiały i wyroby stosowane do wykonania robót objętych Katalogiem powinny odpowiadać wymaganiom określonym w normach technicznych i instrukcjach producenta. 3. Zasady przedmiarowania 3.1. Przedmiary robót rozliczanych na podstawie niniejszego Katalogu sporządza się w jednostkach podanych nad poszczególnymi tablicami Stropy należy obliczać w metrach kwadratowych ich powierzchni w świetle murów ścian, belek lub wieńców, z potrąceniem ewentualnych żeber pod ścianki działowe. Szerokość tych żeber przyjmuje się jako równą odległości pomiędzy dolnymi krawędziami pustaków ograniczających żebra, długość równą odległości pomiędzy krawędziami podpór lub wieńców Nadproża prefabrykowane oblicza się w metrach ich projektowanej długości Wieńce oblicza się w metrach ich projektowanej długości mierzonej wzdłuż osi. 4. Warunki specjalne Przy wykonywaniu robót na wysokości powyżej 4 m nakłady na montaż i demontaż rusztowań należy kalkulować wg tablic rozdziału 16 Rusztowania w KNR nr 2-02 Konstrukcje budowlane, ew. wg KNR nr AT 05 Rusztowania systemowe Baumann Mostostal lub KNR nr AT 30 Rusztowania systemowe firmy Layher. 6

7 INFORMACJE PRODUCENTA STROPY TERIVA KONBET FAMILY Stropy TERIVA KONBET FAMILY są monolityczno-prefabrykowanymi stropami gęstożebrowymi, belkowo-pustakowymi. Stropy te składają się z kratownicowych belek stropowych KONBET, pustaków keramzytowych, żwirobnowych lub styropianowych oraz bnu wylewanego na budowie. Stropy TERIVA KONBET FAMILY przeznaczone są zarówno dla budownictwa mieszkaniowego, jak i budownictwa użyteczności publicznej. Wyróżnikiem stropów jest obciążenie charakterystyczne równomiernie rozłożone ponad ciężar własny konstrukcji, które przyjęto równe 4,0 kn/m 2, 6,0 kn/m 2, 8,0 kn/m 2. PŁYTY STROPOWE STRUNOBETONOWE SPK Płyty strunobnowe kanałowe znajdują zastosowanie przede wszystkim w budownictwie ogólnym, tj. w budynkach przemysłowych, mieszkalnych, użyteczności publicznej itp. Do produkcji płyt stosuje się bn klasy powyżej B50. Płyty dostępne są w standardowej szerokości 120 cm i grubościach 16 cm, 20 cm, 26,5 cm, 32 cm osiągające rozpiętość do 15 m. Masa płyt wynosi odpowiednio dla poszczególnych grubości: 16 cm 240 kg/m 2 ; 20 cm 250 kg/m 2, 26,5 cm 360 kg/m 2, 32 cm 436 kg/m 2. STROP TYPU FILIGRAN Strop ten składa się z prefabrykowanych cienkich płyt żelbwych tzw. szalunku traconego (o grubości 4,5 7,0 cm), zbrojeń dodatkowych oraz warstwy nadbnu wylewanego na budowie, do wysokości całkowitej przewidzianej w projekcie konstrukcyjnym. Płyty produkowane są w wymiarach: szerokość do 2,2 m, długość do 12 m. Mogą one posiadać dowolny kształt np. trójkąta, prostokąta, koła, mogą również posiadać otwory. Otwory muszą być uwzględnione na etapie przygotowania projektu stropu. Masa 1 m 2 płyty wynosi kg. Płyty można układać na ścianach, podciągach, słupach oraz podwieszać na sąsiednich płytach. LEKKI STROP PANELOWY SMART SMART to nowatorskie rozwiązanie z uwagi na swą modułowość, jest to bowiem płyta strunobnowa szerokości 60 cm (tak jak rozstaw belek w stropie gęstożebrowym np. TERIVA), którą można układać z samochodu wyposażonego w lekki dźwig typu HDS. Strop wykonany z paneli SMART charakteryzuje się wyjątkowo krótkim czasem montażu. Specyfikacja: Niska masa własna SMART jest lżejszy od stropów ceramicznych np. Porotherm czy Fert oraz TERIVA; najcięższy element waży mniej niż paleta cegły czy bloczka (odpowiednio SMART o dł. 4,5 m 500 kg, o dł. 9 m 1000 kg). Łatwy i szybki montaż przy użyciu lekkiego sprzętu dźwigowego (np. mając samochód wyposażony w HDS można w godzinę zamontować strop na domku jednorodzinnym). Niskie koszty wykonania stropu z tytułu niskich kosztów materiałów oraz mniejszej czasochłonności. Unikatowa modułowość umożliwiająca budowę stropów o różnorodnych szerokościach bez konieczności cięcia płyt. Równa powierzchnia górna i dolna stropu. 7

8 Mała zawartość związków promieniotwórczych dużo niższa niż w stropach innych rodzajów (szczególnie w porównaniu do stropów ceramicznych). Znakomite walory dźwiękoizolacyjne zdecydowanie lepsze niż w stropach gęstożebrowych TERIVA lub Porotherm. Wysokie parametry wytrzymałościowe od 5 kn/m 2 do 40 kn/m 2 (dla porównania stropy TERIVA, FERT, Porotherm od 4 kn/m 2 do 8 kn/m 2 ). Dodatkowe możliwości konstrukcyjne poprzez wysunięcie za podpory można stworzyć np. klatkę schodową lub balkon (na życzenie klienta). Możliwość uzyskania większej kubatury pomieszczenia dzięki grubości stropu wynoszącej tylko 15 cm lub 20 cm (niższej niż dla większości innych stropów, wynoszącej typowo 24 cm, 30 cm lub 34 cm). Oszczędność miejsca na budowie w odróżnieniu od innych, lekki strop panelowy SMART można układać bezpośrednio z samochodu ciężarowego. NADPROŻA STRUNOBETONOWE KONBET SBN Nadproża strunobnowe są elementami konstrukcyjnymi zamykającymi otwory okienne i drzwiowe. Nadproża o wysokości 72 mm i szerokości 115 mm osiągają rozpiętość 3,30 m i ważą 19 kg/m, natomiast nadproża o wysokości 120 mm i szerokości 115 mm osiągają rozpiętości do 4,2 m, a ich masa to 32 kg/m. Nadproża SBN są lżejsze od typowych L-19, których masa wynosi od 33 kg/m do 40 kg/m. PUSTAKI SZALUNKOWE (KSZTAŁTKI WIEŃCOWE) PUSTAK SZALUNKOWY TYPU L - element wykonywany na bazie keramzytu frakcji 0-4 mm. Element służący do obmurówek wieńca stropowego bez konieczności stosowania szalunku drewnianego, jak również ryglowania belek stropowych w celu wykonania wieńca opuszczonego poniżej stopki belki. Przyspiesza wykonywanie prac budowlanych oraz zmniejsza koszty budowy. PUSTAK SZALUNKOWY NAROŻNIKOWY (WEWNĘ- TRZNY i ZEWNĘTRZNY) użycie pustaków eliminuje dopasowywanie, cięcie i ułożenie dwóch osobnych kształtek prostych w narożniku budowli lub szalowania z użyciem desek. PUSTAK SZALUNKOWY TYPU C - element uzupełniający do pustaka szalunkowego typu L do zastosowania na mury wewnętrzne. Umożliwia wykonanie wieńca stropowego poniżej stopki belki bez konieczności ryglowania belek stropowych. PUSTAK SZALUNKOWY TYPU U - pustak służy do wykonywania wieńców żelbwych i nadproży. Kluczowe zalety pustaków szalunkowych (kształtek wieńcowych): niska pracochłonność wykonania wieńca, bez konieczności stosowania szalunku drewnianego, przyspieszenie prac budowlanych, niskie koszty finalne wykonania stropu. 8

9 PUSTAK SZALUNKOWY TERMOBET (KSZTAŁTKA WIEŃCOWA TERMOBET) jest uzupełnieniem rodziny produktów KONBET TERMO SYSTEM poprawiających klasę energetyczną budynków poprzez zmniejszenie zużycia energii cieplnej. Wieniec stropowy to miejsce powstawania największych mostków termicznych. Dzięki innowacyjnemu połączeniu dwóch materiałów (styropianu i bnu) kształtka wieńcowa TERMOBET pozwala na bezpośrednią izolację termiczną wieńca, poprawiając izolacyjność termiczną o ponad 400%. Kluczowe zalety kształtek TERMOBET: najlepsze na rynku właściwości termoizolacyjne, mała pracochłonność wykonania wieńca, bez konieczności stosowania szalunku drewnianego, przyspiesza prace budowlane, niskie koszty finalne wykonania stropu. 9

10 ROZDZIAŁ 01 Stropy gęstożebrowe TERIVA KONBET FAMILY Stropy gęstożebrowe TERIVA KONBET FAMILY TERIVA 24/60 LIGHT transport materiałów wyciągiem robót: 1. Ułożenie belek prefabrykowanych. 2. Ułożenie czasowych pomostów. 3. Przygotowanie, ustawienie i rozebranie stemplowania stropu. 4. Ułożenie pustaków stropowych. 5. Ułożenie i zagęszczenie bnu wraz z wyrównaniem powierzchni. 6. Pielęgnacja bnu. Nakłady na 1 m 2 Tablica 0101 Jednostki miary, Stropy na belkach kratownicowych TERIVA KONBET o rozpiętości w m rodzaje zawodów, materiałów i sprzętu cyfrowe literowe do 3,60 3,65 6,00 6,05 7,20 a b c d e Robocizna 149 r-g 1,54 1,62 1, Belki stropowe kratownicowe KONBET 040 m 1,89 1,84 1, Pustaki stropowe styropianowe 20x52x100 cm 020 szt. 1,70 1,70 1, Bn min. C20/25 max. C25/ m 3 0,069 0,069 0, Drewno okrągłe na stemple budowlane 060 m 3 0,0011 0,023 0,0013 0,029 0,0016 0, Deski iglaste obrzynane gr. 25 mm, kl. III 060 m 3 0,0007 0,0065 0,0009 0,0082 0,0011 0, Deski iglaste obrzynane gr. 38 mm, kl. III 060 m 3 0,0008 0,0010 0,0012 0,007 0,009 0, Gwoździe budowlane okrągłe, gołe 033 kg 0,072 0,090 0, Wyciąg 148 m-g 0,27 0,29 0,32 71 Podpory montażowe teleskopowe kpl. 148 m-g (0,15) (0,18) (0,22) Uwaga: W nakładach nie ujęto wynikającego z projektu konstrukcyjnego dozbrojenia stropu. Roboty te należy kalkulować dodatkowo. 10

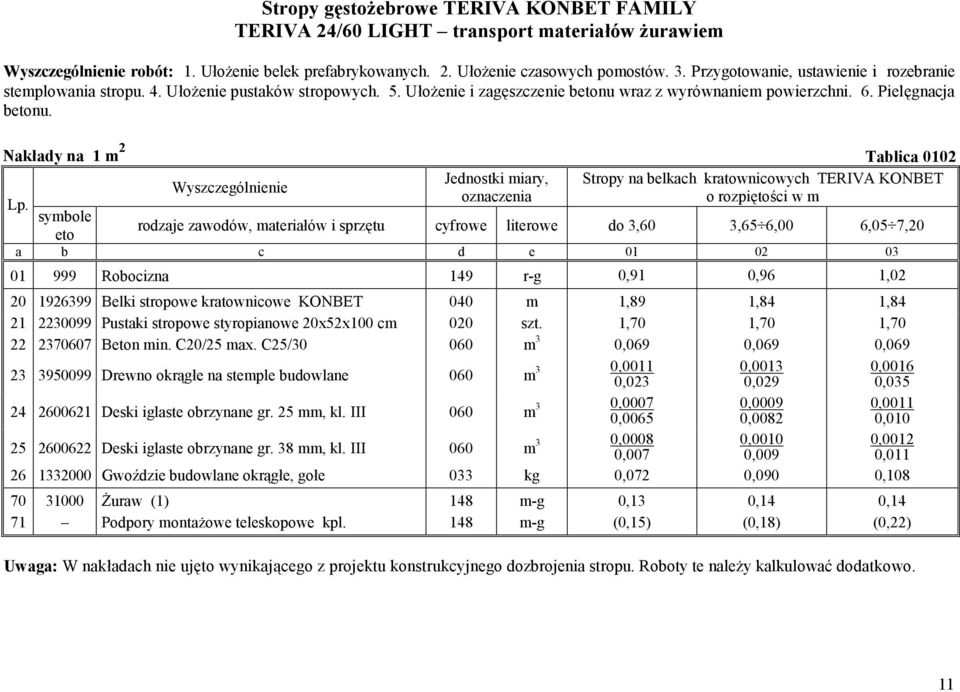

11 Stropy gęstożebrowe TERIVA KONBET FAMILY TERIVA 24/60 LIGHT transport materiałów żurawiem robót: 1. Ułożenie belek prefabrykowanych. 2. Ułożenie czasowych pomostów. 3. Przygotowanie, ustawienie i rozebranie stemplowania stropu. 4. Ułożenie pustaków stropowych. 5. Ułożenie i zagęszczenie bnu wraz z wyrównaniem powierzchni. 6. Pielęgnacja bnu. Nakłady na 1 m 2 Tablica 0102 Jednostki miary, Stropy na belkach kratownicowych TERIVA KONBET o rozpiętości w m rodzaje zawodów, materiałów i sprzętu cyfrowe literowe do 3,60 3,65 6,00 6,05 7,20 a b c d e Robocizna 149 r-g 0,91 0,96 1, Belki stropowe kratownicowe KONBET 040 m 1,89 1,84 1, Pustaki stropowe styropianowe 20x52x100 cm 020 szt. 1,70 1,70 1, Bn min. C20/25 max. C25/ m 3 0,069 0,069 0, Drewno okrągłe na stemple budowlane 060 m 3 0,0011 0,023 0,0013 0,029 0,0016 0, Deski iglaste obrzynane gr. 25 mm, kl. III 060 m 3 0,0007 0,0065 0,0009 0,0082 0,0011 0, Deski iglaste obrzynane gr. 38 mm, kl. III 060 m 3 0,0008 0,007 0,0010 0,009 0,0012 0, Gwoździe budowlane okrągłe, gołe 033 kg 0,072 0,090 0, Żuraw (1) 148 m-g 0,13 0,14 0,14 71 Podpory montażowe teleskopowe kpl. 148 m-g (0,15) (0,18) (0,22) Uwaga: W nakładach nie ujęto wynikającego z projektu konstrukcyjnego dozbrojenia stropu. Roboty te należy kalkulować dodatkowo. 11

12 Stropy gęstożebrowe TERIVA KONBET FAMILY TERIVA 24/60 PLUS transport materiałów wyciągiem robót: 1. Ułożenie belek prefabrykowanych. 2. Ułożenie czasowych pomostów. 3. Przygotowanie, ustawienie i rozebranie stemplowania stropu. 4. Ułożenie pustaków stropowych. 5. Ułożenie i zagęszczenie bnu wraz z wyrównaniem powierzchni. 6. Pielęgnacja bnu. Nakłady na 1 m 2 Tablica 0103 Jednostki Stropy na belkach kratownicowych TERIVA KONBET miary, o rozpiętości w m cyfrowwe litero- rodzaje zawodów, materiałów i sprzętu do 3,60 3,65 6,00 6,05 7,20 a b c d e Robocizna 149 r-g 1,65 1,72 1, Belki stropowe kratownicowe KONBET 040 m 1,89 1,84 1, Pustaki keramzytobnowe 6-komorowe 24x52x24 cm 020 szt. 7,05 7,05 7, Bn min. C20/25 max. C25/ m 3 0,049 0,049 0, Drewno okrągłe na stemple budowlane 060 m 3 0,0011 0,023 0,0013 0,029 0,0016 0, Deski iglaste obrzynane gr. 25 mm, kl. III 060 m 3 0,0007 0,0065 0,0009 0,0082 0,0011 0, Deski iglaste obrzynane gr. 38 mm, kl. III 060 m 3 0,0008 0,007 0,0010 0,009 0,0012 0, Gwoździe budowlane okrągłe, gołe 033 kg 0,072 0,090 0, Wyciąg 148 m-g 0,27 0,29 0,32 71 Podpory montażowe teleskopowe kpl. 148 m-g (0,15) (0,18) (0,22) Uwaga: W nakładach nie ujęto wynikającego z projektu konstrukcyjnego dozbrojenia stropu. Roboty te należy kalkulować dodatkowo. 12

13 Stropy gęstożebrowe TERIVA KONBET FAMILY TERIVA 24/60 PLUS transport materiałów żurawiem robót: 1. Ułożenie belek prefabrykowanych. 2. Ułożenie czasowych pomostów. 3. Przygotowanie, ustawienie i rozebranie stemplowania stropu. 4. Ułożenie pustaków stropowych. 5. Ułożenie i zagęszczenie bnu wraz z wyrównaniem powierzchni. 6. Pielęgnacja bnu. Nakłady na 1 m 2 Tablica 0104 Jednostki Stropy na belkach kratownicowych TERIVA KONBET miary, o rozpiętości w m cyfrowwe litero- rodzaje zawodów, materiałów i sprzętu do 3,60 3,65 6,00 6,05 7,20 a b c d e Robocizna 149 r-g 1,01 1,06 1, Belki stropowe kratownicowe KONBET 040 m 1,89 1,84 1, Pustaki keramzytobnowe 6-komorowe 24x52x24 cm 020 szt. 7,05 7,05 7, Bn min. C20/25 max. C25/ m 3 0,049 0,049 0, Drewno okrągłe na stemple budowlane 060 m 3 0,0011 0,023 0,0013 0,029 0,0016 0, Deski iglaste obrzynane gr. 25 mm, kl. III 060 m 3 0,0007 0,0065 0,0009 0,0082 0,0011 0, Deski iglaste obrzynane gr. 38 mm, kl. III 060 m 3 0,0008 0,007 0,0010 0,009 0,0012 0, Gwoździe budowlane okrągłe, gołe 033 kg 0,072 0,090 0, Żuraw (1) 148 m-g 0,13 0,14 0,14 71 Podpory montażowe teleskopowe kpl. 148 m-g (0,15) (0,18) (0,22) Uwaga: W nakładach nie ujęto wynikającego z projektu konstrukcyjnego dozbrojenia stropu. Roboty te należy kalkulować dodatkowo. 13

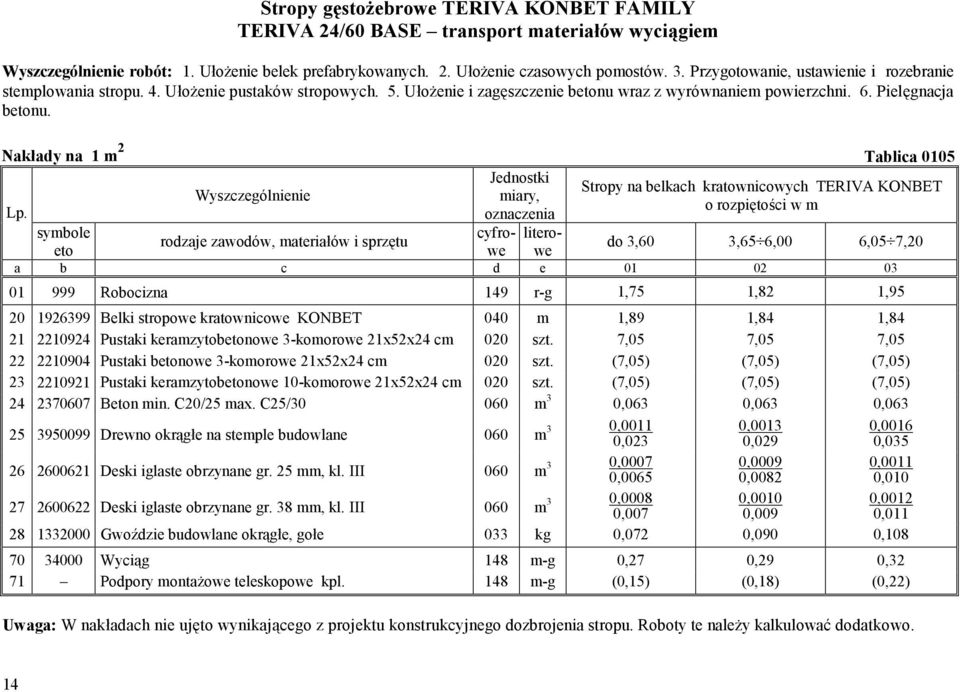

14 Stropy gęstożebrowe TERIVA KONBET FAMILY TERIVA 24/60 BASE transport materiałów wyciągiem robót: 1. Ułożenie belek prefabrykowanych. 2. Ułożenie czasowych pomostów. 3. Przygotowanie, ustawienie i rozebranie stemplowania stropu. 4. Ułożenie pustaków stropowych. 5. Ułożenie i zagęszczenie bnu wraz z wyrównaniem powierzchni. 6. Pielęgnacja bnu. Nakłady na 1 m 2 Tablica 0105 Jednostki Stropy na belkach kratownicowych TERIVA KONBET miary, o rozpiętości w m cyfrowwe litero- rodzaje zawodów, materiałów i sprzętu do 3,60 3,65 6,00 6,05 7,20 a b c d e Robocizna 149 r-g 1,75 1,82 1, Belki stropowe kratownicowe KONBET 040 m 1,89 1,84 1, Pustaki keramzytobnowe 3-komorowe 21x52x24 cm 020 szt. 7,05 7,05 7, Pustaki bnowe 3-komorowe 21x52x24 cm 020 szt. (7,05) (7,05) (7,05) Pustaki keramzytobnowe 10-komorowe 21x52x24 cm 020 szt. (7,05) (7,05) (7,05) Bn min. C20/25 max. C25/ m 3 0,063 0,063 0, Drewno okrągłe na stemple budowlane 060 m 3 0,0011 0,023 0,0013 0,029 0,0016 0, Deski iglaste obrzynane gr. 25 mm, kl. III 060 m 3 0,0007 0,0065 0,0009 0,0082 0,0011 0, Deski iglaste obrzynane gr. 38 mm, kl. III 060 m 3 0,0008 0,007 0,0010 0,009 0,0012 0, Gwoździe budowlane okrągłe, gołe 033 kg 0,072 0,090 0, Wyciąg 148 m-g 0,27 0,29 0,32 71 Podpory montażowe teleskopowe kpl. 148 m-g (0,15) (0,18) (0,22) Uwaga: W nakładach nie ujęto wynikającego z projektu konstrukcyjnego dozbrojenia stropu. Roboty te należy kalkulować dodatkowo. 14

15 Stropy gęstożebrowe TERIVA KONBET FAMILY TERIVA 24/60 BASE transport materiałów żurawiem robót: 1. Ułożenie belek prefabrykowanych. 2. Ułożenie czasowych pomostów. 3. Przygotowanie, ustawienie i rozebranie stemplowania stropu. 4. Ułożenie pustaków stropowych. 5. Ułożenie i zagęszczenie bnu wraz z wyrównaniem powierzchni. 6. Pielęgnacja bnu. Nakłady na 1 m 2 Tablica 0106 Jednostki Stropy na belkach kratownicowych TERIVA KONBET miary, o rozpiętości w m cyfrowwe litero- rodzaje zawodów, materiałów i sprzętu do 3,60 3,65 6,00 6,05 7,20 a b c d e Robocizna 149 r-g 1,11 1,16 1, Belki stropowe kratownicowe KONBET 040 m 1,89 1,84 1, Pustaki keramzytobnowe 3-komorowe 21x52x24 cm 020 szt. 7,05 7,05 7, Pustaki bnowe 3-komorowe 21x52x24 cm 020 szt. (7,05) (7,05) (7,05) Pustaki keramzytobnowe 10-komorowe 21x52x24 cm 020 szt. (7,05) (7,05) (7,05) Bn min. C20/25 max. C25/ m 3 0,063 0,063 0, Drewno okrągłe na stemple budowlane 060 m 3 0,0011 0,023 0,0013 0,029 0,0016 0, Deski iglaste obrzynane gr. 25 mm, kl. III 060 m 3 0,0007 0,0065 0,0009 0,0082 0,0011 0, Deski iglaste obrzynane gr. 38 mm, kl. III 060 m 3 0,0008 0,007 0,0010 0,009 0,0012 0, Gwoździe budowlane okrągłe, gołe 033 kg 0,072 0,090 0, Żuraw (1) 148 m-g 0,13 0,14 0,14 71 Podpory montażowe teleskopowe kpl. 148 m-g (0,15) (0,18) (0,22) Uwaga: W nakładach nie ujęto wynikającego z projektu konstrukcyjnego dozbrojenia stropu. Roboty te należy kalkulować dodatkowo. 15

16 Stropy gęstożebrowe TERIVA KONBET FAMILY TERIVA 28/60 PLUS transport materiałów wyciągiem robót: 1. Ułożenie belek prefabrykowanych. 2. Ułożenie czasowych pomostów. 3. Przygotowanie, ustawienie i rozebranie stemplowania stropu. 4. Ułożenie pustaków stropowych. 5. Ułożenie i zagęszczenie bnu wraz z wyrównaniem powierzchni. 6. Pielęgnacja bnu. Nakłady na 1 m 2 Tablica 0107 Jednostki Stropy na belkach kratownicowych TERIVA KONBET miary, o rozpiętości w m cyfrowwe litero- rodzaje zawodów, materiałów i sprzętu do 3,60 3,65 6,00 6,05 7,50 a b c d e Robocizna 149 r-g 1,82 1,90 2, Belki stropowe kratownicowe KONBET 040 m 1,89 1,84 1, Pustaki keramzytobnowe 6-komorowe 24x52x24 cm 020 szt. 7,05 7,05 7, Bn min. C20/25 max. C25/ m 3 0,094 0,094 0, Drewno okrągłe na stemple budowlane 060 m 3 0,0011 0,023 0,0013 0,029 0,0016 0, Deski iglaste obrzynane gr. 25 mm, kl. III 060 m 3 0,0065 0,0007 0,0009 0,0082 0,0011 0, Deski iglaste obrzynane gr. 38 mm, kl. III 060 m 3 0,0008 0,007 0,0010 0,009 0,0012 0, Gwoździe budowlane okrągłe, gołe 033 kg 0,072 0,090 0, Wyciąg 148 m-g 0,27 0,29 0,32 71 Podpory montażowe teleskopowe kpl. 148 m-g (0,15) (0,18) (0,22) Uwaga: W nakładach nie ujęto wynikającego z projektu konstrukcyjnego dozbrojenia stropu. Roboty te należy kalkulować dodatkowo. 16

17 Stropy gęstożebrowe TERIVA KONBET FAMILY TERIVA 28/60 PLUS transport materiałów żurawiem robót: 1. Ułożenie belek prefabrykowanych. 2. Ułożenie czasowych pomostów. 3. Przygotowanie, ustawienie i rozebranie stemplowania stropu. 4. Ułożenie pustaków stropowych. 5. Ułożenie i zagęszczenie bnu wraz z wyrównaniem powierzchni. 6. Pielęgnacja bnu. Nakłady na 1 m 2 Tablica 0108 Jednostki Stropy na belkach kratownicowych TERIVA KONBET miary, o rozpiętości w m cyfrowwe litero- rodzaje zawodów, materiałów i sprzętu do 3,60 3,65 6,00 6,05 7,50 a b c d e Robocizna 149 r-g 1,19 1,24 1, Belki stropowe kratownicowe KONBET 040 m 1,89 1,84 1, Pustaki keramzytobnowe 6-komorowe 24x52x24 cm 020 szt. 7,05 7,05 7, Bn min. C20/25 max. C25/ m 3 0,094 0,094 0, Drewno okrągłe na stemple budowlane 060 m 3 0,0011 0,023 0,0013 0,029 0,0016 0, Deski iglaste obrzynane gr. 25 mm, kl. III 060 m 3 0,0007 0,0065 0,0009 0,0082 0,0011 0, Deski iglaste obrzynane gr. 38 mm, kl. III 060 m 3 0,0008 0,007 0,0010 0,009 0,0012 0, Gwoździe budowlane okrągłe, gołe 033 kg 0,072 0,090 0, Żuraw (1) 148 m-g 0,13 0,14 0,14 71 Podpory montażowe teleskopowe kpl. 148 m-g (0,15) (0,18) (0,22) Uwaga: W nakładach nie ujęto wynikającego z projektu konstrukcyjnego dozbrojenia stropu. Roboty te należy kalkulować dodatkowo. 17

18 Stropy gęstożebrowe TERIVA KONBET FAMILY TERIVA 30/60 MEDIUM transport materiałów wyciągiem robót: 1. Ułożenie belek prefabrykowanych. 2. Ułożenie czasowych pomostów. 3. Przygotowanie, ustawienie i rozebranie stemplowania stropu. 4. Ułożenie pustaków stropowych. 5. Ułożenie i zagęszczenie bnu wraz z wyrównaniem powierzchni. 6. Pielęgnacja bnu. Nakłady na 1 m 2 Tablica 0109 Jednostki Stropy na belkach kratownicowych TERIVA KONBET miary, o rozpiętości w m cyfrowwe litero- rodzaje zawodów, materiałów i sprzętu do 3,60 3,65 6,00 6,05 8,00 a b c d e Robocizna 149 r-g 1,89 1,98 2, Belki stropowe kratownicowe KONBET 040 m 1,89 1,84 1, Pustaki keramzytobnowe 3-komorowe 26x52x24 cm 020 szt. 7,05 7,05 7, Pustaki bnowe 3-komorowe 26x52x24 cm 020 szt. (7,05) (7,05) (7,05) Pustaki keramzytobnowe 5-komorowe 26x52x24 cm 020 szt. (7,05) (7,05) (7,05) Bn min. C20/25 max. C25/ m 3 0,083 0,083 0, Drewno okrągłe na stemple budowlane 060 m 3 0,0013 0,028 0,0016 0,035 0,0019 0, Deski iglaste obrzynane gr. 25 mm, kl. III 060 m 3 0,0009 0,0078 0,0011 0,0098 0,0014 0, Deski iglaste obrzynane gr. 38 mm, kl. III 060 m 3 0,0010 0,0084 0,0012 0,0108 0,0015 0, Gwoździe budowlane okrągłe, gołe 033 kg 0,086 0,108 0, Wyciąg 148 m-g 0,31 0,33 0,37 71 Podpory montażowe teleskopowe kpl. 148 m-g (0,18) (0,22) (0,26) Uwaga: W nakładach nie ujęto wynikającego z projektu konstrukcyjnego dozbrojenia stropu. Roboty te należy kalkulować dodatkowo. 18

19 Stropy gęstożebrowe TERIVA KONBET FAMILY TERIVA 30/60 MEDIUM transport materiałów żurawiem robót: 1. Ułożenie belek prefabrykowanych. 2. Ułożenie czasowych pomostów. 3. Przygotowanie, ustawienie i rozebranie stemplowania stropu. 4. Ułożenie pustaków stropowych. 5. Ułożenie i zagęszczenie bnu wraz z wyrównaniem powierzchni. 6. Pielęgnacja bnu. Nakłady na 1 m 2 Tablica 0110 Jednostki Stropy na belkach kratownicowych TERIVA KONBET miary, o rozpiętości w m cyfrowwe litero- rodzaje zawodów, materiałów i sprzętu do 3,60 3,65 6,00 6,05 8,00 a b c d e Robocizna 149 r-g 1,25 1,31 1, Belki stropowe kratownicowe KONBET 040 m 1,89 1,84 1, Pustaki keramzytobnowe 3-komorowe 26x52x24 cm 020 szt. 7,05 7,05 7, Pustaki bnowe 3-komorowe 26x52x24 cm 020 szt. (7,05) (7,05) (7,05) Pustaki keramzytobnowe 5-komorowe 26x52x24 cm 020 szt. (7,05) (7,05) (7,05) Bn min. C20/25 max. C25/ m 3 0,083 0,083 0, Drewno okrągłe na stemple budowlane 060 m 3 0,0013 0,028 0,0016 0,035 0,0019 0, Deski iglaste obrzynane gr. 25 mm, kl. III 060 m 3 0,0009 0,0078 0,0011 0,0098 0,0014 0, Deski iglaste obrzynane gr. 38 mm, kl. III 060 m 3 0,0010 0,0084 0,0012 0,0108 0,0015 0, Gwoździe budowlane okrągłe, gołe 033 kg 0,086 0,108 0, Żuraw (1) 148 m-g 0,15 0,16 0,16 71 Podpory montażowe teleskopowe kpl. 148 m-g (0,18) (0,22) (0,26) Uwaga: W nakładach nie ujęto wynikającego z projektu konstrukcyjnego dozbrojenia stropu. Roboty te należy kalkulować dodatkowo. 19

20 Stropy gęstożebrowe TERIVA KONBET FAMILY TERIVA 34/60 HIGH transport materiałów wyciągiem robót: 1. Ułożenie belek prefabrykowanych. 2. Ułożenie czasowych pomostów. 3. Przygotowanie, ustawienie i rozebranie stemplowania stropu. 4. Ułożenie pustaków stropowych. 5. Ułożenie i zagęszczenie bnu wraz z wyrównaniem powierzchni. 6. Pielęgnacja bnu. Nakłady na 1 m 2 Tablica 0111 Jednostki Stropy na belkach kratownicowych TERIVA KONBET miary, o rozpiętości w m cyfrowwe litero- rodzaje zawodów, materiałów i sprzętu do 3,60 3,65 6,00 6,05 8,30 a b c d e Robocizna 149 r-g 1,90 1,99 2, Belki stropowe kratownicowe KONBET 040 m 1,89 1,84 1, Pustaki keramzytobnowe 3-komorowe 30x52x24 cm 020 szt. 7,05 7,05 7, Pustaki bnowe 3-komorowe 30x52x24 cm 020 szt. (7,05) (7,05) (7,05) Bn min. C20/25 max. C25/ m 3 0,092 0,092 0, Drewno okrągłe na stemple budowlane 060 m 3 0,0013 0,028 0,0016 0,035 0,0019 0, Deski iglaste obrzynane gr. 25 mm, kl. III 060 m 3 0,0078 0,0009 0,0011 0,0098 0,0014 0, Deski iglaste obrzynane gr. 38 mm, kl. III 060 m 3 0,0084 0,0010 0,0012 0,0108 0,0015 0, Gwoździe budowlane okrągłe, gołe 033 kg 0,086 0,108 0, Wyciąg 148 m-g 0,31 0,33 0,37 71 Podpory montażowe teleskopowe kpl. 148 m-g (0,18) (0,22) (0,26) Uwaga: W nakładach nie ujęto wynikającego z projektu konstrukcyjnego dozbrojenia stropu. Roboty te należy kalkulować dodatkowo. 20

21 Stropy gęstożebrowe TERIVA KONBET FAMILY TERIVA 34/60 HIGH transport materiałów żurawiem robót: 1. Ułożenie belek prefabrykowanych. 2. Ułożenie czasowych pomostów. 3. Przygotowanie, ustawienie i rozebranie stemplowania stropu. 4. Ułożenie pustaków stropowych. 5. Ułożenie i zagęszczenie bnu wraz z wyrównaniem powierzchni. 6. Pielęgnacja bnu. Nakłady na 1 m 2 Tablica 0112 Jednostki Stropy na belkach kratownicowych TERIVA KONBET miary, o rozpiętości w m cyfrowwe litero- rodzaje zawodów, materiałów i sprzętu do 3,60 3,65 6,00 6,05 8,30 a b c d e Robocizna 149 r-g 1,27 1,33 1, Belki stropowe kratownicowe KONBET 040 m 1,89 1,84 1, Pustaki keramzytobnowe 3-komorowe 30x52x24 cm 020 szt. 7,05 7,05 7, Pustaki bnowe 3-komorowe 30x52x24 cm 020 szt. (7,05) (7,05) (7,05) Bn min. C20/25 max. C25/ m 3 0,092 0,092 0, Drewno okrągłe na stemple budowlane 060 m 3 0,0013 0,028 0,0016 0,035 0,0019 0, Deski iglaste obrzynane gr. 25 mm, kl. III 060 m 3 0,0009 0,0078 0,0011 0,0098 0,0014 0, Deski iglaste obrzynane gr. 38 mm, kl. III 060 m 3 0,0010 0,0084 0,0012 0,0108 0,0015 0, Gwoździe budowlane okrągłe, gołe 033 kg 0,086 0,108 0, Żuraw (1) 148 m-g 0,15 0,16 0,16 71 Podpory montażowe teleskopowe kpl. 148 m-g (0,18) (0,22) (0,26) Uwaga: W nakładach nie ujęto wynikającego z projektu konstrukcyjnego dozbrojenia stropu. Roboty te należy kalkulować dodatkowo. 21

22 Stropy gęstożebrowe TERIVA KONBET FAMILY TERIVA 34/45 STRONG transport materiałów wyciągiem robót: 1. Ułożenie belek prefabrykowanych. 2. Ułożenie czasowych pomostów. 3. Przygotowanie, ustawienie i rozebranie stemplowania stropu. 4. Ułożenie pustaków stropowych. 5. Ułożenie i zagęszczenie bnu wraz z wyrównaniem powierzchni. 6. Pielęgnacja bnu. Nakłady na 1 m 2 Tablica 0113 Jednostki Stropy na belkach kratownicowych TERIVA KONBET miary, o rozpiętości w m cyfrowwe litero- rodzaje zawodów, materiałów i sprzętu do 3,60 3,65 6,00 6,05 7,70 a b c d e Robocizna 149 r-g 2,25 2,36 2, Belki stropowe kratownicowe KONBET 040 m 2,53 2,45 2, Pustaki keramzytobnowe 2-komorowe 30x37x24 cm 020 szt. 9,42 9,42 9, Pustaki bnowe 2-komorowe 30x37x24 cm 020 szt. (9,42) (9,42) (9,42) Bn min. C20/25 max. C25/ m 3 0,122 0,122 0, Drewno okrągłe na stemple budowlane 060 m 3 0,0011 0,023 0,0013 0,029 0,0016 0, Deski iglaste obrzynane gr. 25 mm, kl. III 060 m 3 0,0065 0,0007 0,0009 0,0082 0,0011 0, Deski iglaste obrzynane gr. 38 mm, kl. III 060 m 3 0,0008 0,007 0,0010 0,009 0,0012 0, Gwoździe budowlane okrągłe, gołe 033 kg 0,072 0,090 0, Wyciąg 148 m-g 0,35 0,37 0,40 71 Podpory montażowe teleskopowe kpl. 148 m-g (0,15) (0,18) (0,22) Uwaga: W nakładach nie ujęto wynikającego z projektu konstrukcyjnego dozbrojenia stropu. Roboty te należy kalkulować dodatkowo. 22

23 Stropy gęstożebrowe TERIVA KONBET FAMILY TERIVA 34/45 STRONG transport materiałów żurawiem robót: 1. Ułożenie belek prefabrykowanych. 2. Ułożenie czasowych pomostów. 3. Przygotowanie, ustawienie i rozebranie stemplowania stropu. 4. Ułożenie pustaków stropowych. 5. Ułożenie i zagęszczenie bnu wraz z wyrównaniem powierzchni. 6. Pielęgnacja bnu. Nakłady na 1 m 2 Tablica 0114 Jednostki Stropy na belkach kratownicowych TERIVA KONBET miary, o rozpiętości w m cyfrowwe litero- rodzaje zawodów, materiałów i sprzętu do 3,60 3,65 6,00 6,05 7,70 a b c d e Robocizna 149 r-g 1,46 1,51 1, Belki stropowe kratownicowe KONBET 040 m 2,53 2,45 2, Pustaki keramzytobnowe 2-komorowe 30x37x24 cm 020 szt. 9,42 9,42 9, Pustaki bnowe 2-komorowe 30x37x24 cm 020 szt. (9,42) (9,42) (9,42) Bn min. C20/25 max. C25/ m 3 0,122 0,122 0, Drewno okrągłe na stemple budowlane 060 m 3 0,0011 0,023 0,0013 0,029 0,0016 0, Deski iglaste obrzynane gr. 25 mm, kl. III 060 m 3 0,0007 0,0065 0,0009 0,0082 0,0011 0, Deski iglaste obrzynane gr. 38 mm, kl. III 060 m 3 0,0008 0,007 0,0010 0,009 0,0012 0, Gwoździe budowlane okrągłe, gołe 033 kg 0,072 0,090 0, Żuraw (1) 148 m-g 0,17 0,18 0,18 71 Podpory montażowe teleskopowe kpl. 148 m-g (0,15) (0,18) (0,22) Uwaga: W nakładach nie ujęto wynikającego z projektu konstrukcyjnego dozbrojenia stropu. Roboty te należy kalkulować dodatkowo. 23

24 Stropy gęstożebrowe TERIVA KONBET FAMILY TERIVA 34/45 LONG o rozpiętości 7,70 9,30 m robót: 1. Ułożenie belek prefabrykowanych. 2. Ułożenie czasowych pomostów. 3. Przygotowanie, ustawienie i rozebranie stemplowania stropu. 4. Ułożenie pustaków stropowych. 5. Ułożenie i zagęszczenie bnu wraz z wyrównaniem powierzchni. 6. Pielęgnacja bnu. Nakłady na 1 m 2 Tablica 0115 Jednostki miary, cyfrowe literowe Stropy na belkach kratownicowych TERIVA KONBET o rozpiętości od 7,70 do 9,30 m przy transporcie materiałów rodzaje zawodów, materiałów i sprzętu wyciągiem żurawiem a b c d e Robocizna 149 r-g 2,58 1, Belki stropowe kratownicowe KONBET 040 m 2,42 2, Pustaki keramzytobnowe 2-komorowe 30x37x24 cm 020 szt. 9,42 9, Pustaki bnowe 2-komorowe 30x37x24 cm 020 szt. (9,42) (9,42) Bn min. C20/25 max. C25/ m 3 0,122 0, Drewno okrągłe na stemple budowlane 060 m 3 0,0019 0,042 0,0019 0, Deski iglaste obrzynane gr. 25 mm, kl. III 060 m 3 0,0014 0,0120 0,0014 0, Deski iglaste obrzynane gr. 38 mm, kl. III 060 m 3 0,0015 0,0132 0,0015 0, Gwoździe budowlane okrągłe, gołe 033 kg 0,130 0, Wyciąg 148 m-g 0, Żuraw (1) 148 m-g 0,21 72 Podpory montażowe teleskopowe kpl. 148 m-g (0,26) (0,26) Uwaga: W nakładach nie ujęto wynikającego z projektu konstrukcyjnego dozbrojenia stropu. Roboty te należy kalkulować dodatkowo. 24

25 Stropy gęstożebrowe TERIVA KONBET FAMILY Roboty uzupełniające robót: 1. Ułożenie belek prefabrykowanych (kol. 01). 2. Ułożenie i zagęszczenie bnu (kol. 02). Nakłady na 1m (kol. 01) i na 1 m 2 (kol. 02) Tablica 0116 Jednostki miary, Dodatek lub potrącenie za 1 cm różnicy grubości płyty bnowej Dodatkowe belki stropowe TERIVA KONBET rodzaje zawodów, materiałów i sprzętu cyfrowe literowe a b c d e Robocizna 149 r-g 0,30 0, Belki stropowe kratownicowe KONBET 040 m 1, Bn min. C20/25 max. C25/ m 3 0, Wyciąg 148 m-g 0,03 0, Żuraw (1) 148 m-g (0,02) (0,02) 25

26 ROZDZIAŁ 02 Stropy z elementów wielkowymiarowych KONBET Stropy z płyt kanałowych typu S KONBET robót: 1. Rozłożenie warstwy zaprawy. 2. Podniesienie, osadzenie i wypoziomowanie elementu. 3. Zasklepienie kanałów. 4. Wypełnienie styków bnem i zaprawą. Nakłady na 1 m 2 Tablica 0201 Jednostki miary, Transport elementów żurawiem wieżowym samochodowym Płyty stropowe o powierzchni w m 2 rodzaje zawodów, materiałów i sprzętu cyfrowe literowe 2,5 6,0 > 6,0 2,5 6,0 > 6,0 a b c d e Robocizna 149 r-g 0,27 0,16 0,31 0, Płyty stropowe kanałowe typu S KONBET 050 m 2 1,02 1,02 1,02 1, Bn zwykły z kruszywa naturalnego C12/ m 3 0,009 0,010 0,009 0, Zaprawa cementowa M7 060 m 3 0,009 0,007 0,009 0, Żuraw wieżowy (1) 148 m-g 0,09 0, Żuraw samochodowy (1) 148 m-g 0,11 0,05 26

27 Stropy z płyt strunobnowych KONBET SPK robót: 1. Rozłożenie warstwy zaprawy. 2. Podniesienie, osadzenie i wypoziomowanie elementu. 3. Zasklepienie kanałów. 4. Wypełnienie styków bnem i zaprawą. Nakłady na 1 m 2 Tablica 0202 Jednostki Transport elementów żurawiem miary, wieżowym samochodowym cyfrowwe 2,5 6,0 6,0 9,0 > 9,0 2,5 6,0 6,0 9,0 > litero- Płyty stropowe o powierzchni w m 2 rodzaje zawodów, materiałów i sprzętu 9,0 a b c d e Robocizna 149 r-g 0,27 0,16 0,09 0,31 0,18 0, Płyty stropowe strunobnowe KONBET SPK 050 m 2 1,02 1,02 1,02 1,02 1,02 1, Bn zwykły z kruszywa naturalnego C12/ m 3 0,009 0,010 0,010 0,009 0,010 0, Zaprawa cementowa M7 060 m 3 0,009 0,007 0,005 0,009 0,007 0, Żuraw wieżowy (1) 148 m-g 0,09 0,05 0, Żuraw samochodowy (1) 148 m-g 0,11 0,05 0,03 27

28 Stropy z płyt panelowych SMART KONBET robót: 1. Rozłożenie warstwy zaprawy. 2. Podniesienie, osadzenie i wypoziomowanie elementu. 3. Zasklepienie kanałów. 4. Wypełnienie styków bnem i zaprawą. Nakłady na 1 m 2 Tablica 0203 Jednostki miary, Transport elementów żurawiem rodzaje zawodów, materiałów i sprzętu cyfrowe literowe wieżowym samochodowym a b c d e Robocizna 149 r-g 0,37 0, Płyty stropowe SMART KONBET 050 m 2 1,02 1, Bn zwykły z kruszywa naturalnego C12/ m 3 0,010 0, Zaprawa cementowa M7 060 m 3 0,010 0, Żuraw wieżowy (1) 148 m-g 0, Żuraw samochodowy (1) 148 m-g 0,16 28

29 Stropy FILIGRAN KONBET robót: 1. Przygotowanie, ustawienie i rozebranie podpór montażowych i rygli. 2. Rozłożenie warstwy zaprawy. 3. Podniesienie, osadzenie i wypoziomowanie elementu. Nakłady na 1 m 2 Tablica 0204 Jednostki miary, Transport elementów żurawiem wieżowym samochodowym Płyty stropowe o powierzchni w m 2 rodzaje zawodów, materiałów i sprzętu cyfrowe literowe 2,5 6,0 > 6,0 2,5 6,0 > 6,0 a b c d e Robocizna 149 r-g 1,03 1,01 1,17 1, Płyty stropowe FILIGRAN KONBET 050 m 2 1,00 1,00 1,00 1, Zaprawa cementowa M7 060 m 3 0,009 0,012 0,009 0, Drewno okrągłe na stemple budowlane 060 m 3 0,003 0,018 0,003 0,018 0,003 0,018 0,003 0, Deski iglaste obrzynane gr. 25 mm, kl. III 060 m 3 0,002 0,012 0,002 0,012 0,002 0,012 0,002 0, Deski iglaste obrzynane gr. 38 mm, kl. III 060 m 3 0,002 0,012 0,002 0,012 0,002 0,012 0,002 0, Gwoździe budowlane okrągłe, gołe 033 kg 0,13 0,13 0,13 0, Żuraw wieżowy (1) 148 m-g 0,10 0, Żuraw samochodowy (1) 148 m-g 0,12 0,12 72 Podpory montażowe teleskopowe kpl. 148 m-g (0,41) (0,41) (0,41) (0,41) 29

30 ROZDZIAŁ 03 Nadproża i wieńce Nadproża KONBET robót: Ułożenie, obmurowanie lub wypełnienie nadproży prefabrykowanych. Nakłady na 1 m belki (kol ) i 1 m nadproża (kol. 04) Tablica 0301 Jednostki miary, rodzaje zawodów, materiałów i sprzętu cyfrowe literowe typu L Nadproża KONBET strunobnowe 72x115 mm strunobnowe 120x115 mm w pustakach szalunkowych typu U a b c d e Robocizna 149 r-g 0,20 0,18 0,19 1, Nadproże prefabrykowane typu L KONBET 040 m 1, Nadproże prefabrykowane strunobnowe KONBET SBN 72x115 mm 040 m 1, Nadproże prefabrykowane strunobnowe KONBET SBN 120x115 mm 040 m 1, Pustaki szalunkowe typu U KONBET 250x250x240 mm 020 szt. 4, Bn zwykły z kruszywa naturalnego C12/ m 3 0, Deski iglaste obrzynane gr. 25 mm, kl. III 060 m 3 0,001 0, Deski iglaste obrzynane gr. 38 mm, kl. III 060 m 3 0,002 0, Gwoździe budowlane okrągłe, gołe 033 kg 0, Wyciąg 148 m-g 0,02 0,02 0,02 0,02 30

31 Wieńce z wykorzystaniem pustaków szalunkowych KONBET robót: Ułożenie i wypełnienie bnem wieńców prefabrykowanych. Nakłady na 1 m Tablica 0302 Jednostki miary, Wieńce o wymiarach w cm z wykorzystaniem pustaków typu L Wieńce w pustakach typu U rodzaje zawodów, materiałów i sprzętu cyfrowe literowe 27x24 33x24 37x24 a b c d e Robocizna 149 r-g 0,36 0,48 0,64 0, Pustaki szalunkowe (kształtki wieńcowe) typu L KONBET 310x240x500 mm 020 szt. 2, Pustaki szalunkowe (kształtki wieńcowe) typu L KONBET TERMOBET 310x240x500 mm 020 szt. (2,04) Pustaki szalunkowe (kształtki wieńcowe) typu L KONBET 370x240x500 mm 020 szt. 2, Pustaki szalunkowe (kształtki wieńcowe) typu L KONBET 410x240x500 mm 020 szt. 2, Pustaki szalunkowe typu U KONBET 250x250x240 mm 020 szt. 4, Bn zwykły z kruszywa naturalnego C12/ m 3 0,053 0,065 0,073 0, Zaprawa 060 m 3 0,004 0,004 0,004 0, Wyciąg 148 m-g 0,06 0,08 0,10 0,10 Uwaga: W nakładach nie ujęto wynikającego z projektu konstrukcyjnego dozbrojenia wieńca. Roboty te należy kalkulować dodatkowo. 31
