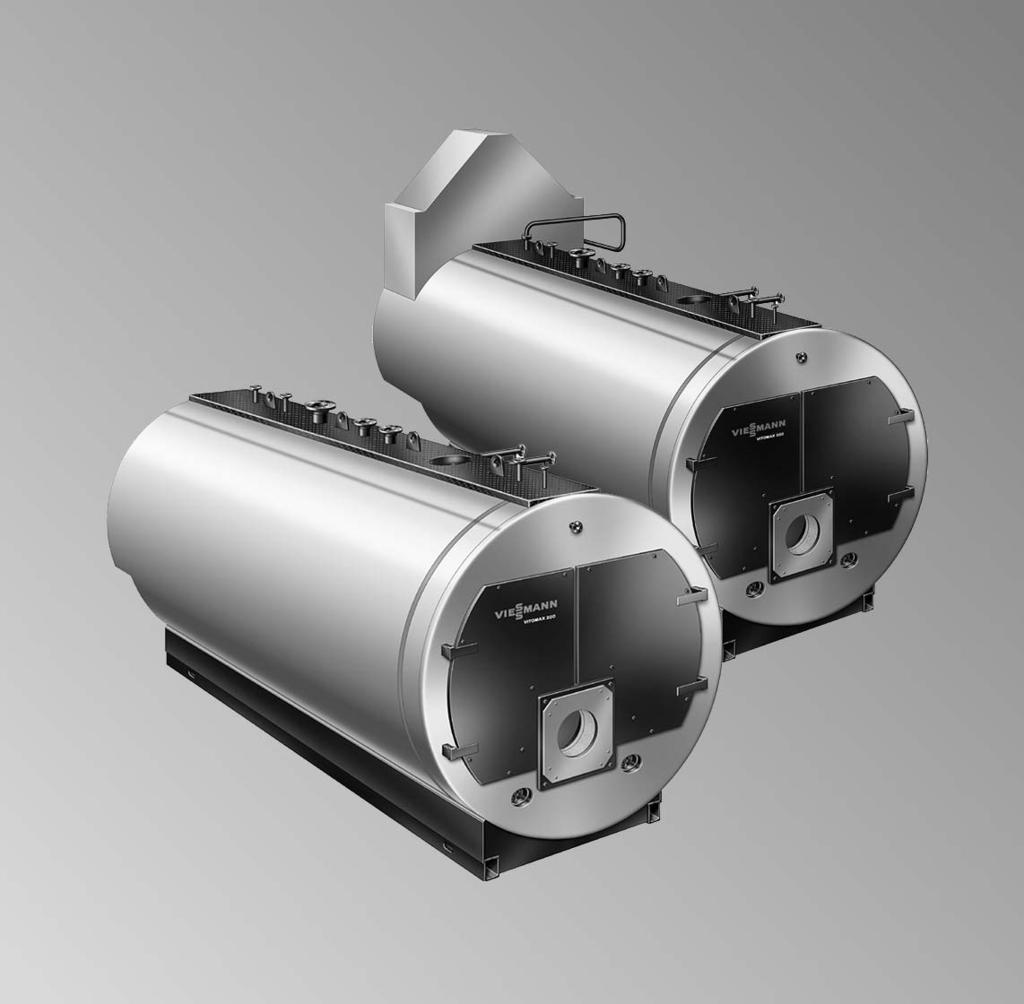

1 Instrukcja montażu dla wykwalifikowanego personelu VIESMANN Vitomax 200 HS Typ M235 i M237 Olejowy/gazowy wysokociśnieniowy kocioł parowy z wbudowanym ekonomizerem lub bez Wydajność pary0,5do25t/h VITOMAX 200 HS 2/2007 Po montażu usunąć!

2 Wskazówki bezpieczeństwa Prosimy o dokładne przestrzeganie wskazówek bezpieczeństwa w celu wykluczenia ryzyka utraty zdrowia oraz powstania szkód materialnych. Objaśnienia do wskazówek bezpieczeństwa Niebezpieczeństwo Ten znak ostrzega przed niebezpieczeństwem zranienia. Wskazówka Tekst oznaczony słowem Wskazówka zawiera dodatkowe informacje. Przeznaczenie Niniejsza instrukcja skierowana jest wyłącznie do wykwalifikowanego personelu. & Prace przy instalacji gazowej może wykonywać wyłącznie instalator posiadający odpowiednie uprawnienia. & Pracenapodzespołach elektrycznych mogą być wykonywane tylko przez wykwalifikowany personel. Przepisy Podczaspracnależy przestrzegać & przepisów bezpieczeństwa i higieny pracy, & ustawowych przepisów o ochronie środowiska, & przepisów zrzeszeń zawodowoubezpieczeniowych, & stosownych przepisów bezpieczeństwa DIN, EN, DVGW, TRGI, TRF i VDE. a ÖNORM, EN, ÖVGW TR Gas, ÖVGW TRF i ÖVE c SEV, SUVA, SVGW, SVTI, SWKI i VKF Praceprzyinstalacji & Odłączyć instalację od napięcia elektrycznego (np. za pomocą oddzielnego bezpiecznika lub wyłącznika głównego) i sprawdzić jego brak w obwodach. & Zabezpieczyć instalację przed przypadkowym włączeniem. & Jeśli instalacja opalana jest gazem, zamknąć zawór odcinający gaz i zabezpieczyć przed przypadkowym otwarciem. 2

3 Spis treści Informacje o wyrobie & Wymiary odstępów... 4 Przebieg montażu Ustawienie i wypoziomowanie kotła grzewczego... 6 Podłączanie po stronie pary... 6 & M237 bez ekonomizera... 7 & M237 z ekonomizerem... 8 & M235 bez ekonomizera & M235 z ekonomizerem Montaż urządzeń pomiarowych i regulatorów & Montaż wspornika armatury & Montaż elektrody dla regulacji poziomu wody i ogranicznika poziomu wody Przyłącza po stronie spalinowej Montaż wziernika komory spalania Montaż palnika Regulacja palnika Uruchomienie i precyzyjna regulacja

4 Informacje o wyrobie Wysokociśnieniowy kocioł parowy odpowiadający wymogom dyrektywy WE dla urządzeń ciśnieniowych oraz przepisom technicznym. dot. kotłów parowych. Dop. ciśnienie robocze 6, 8, 10, 13, 16, 18, 20, 22 lub 25 bar Przygotowanie montażu Wymiary odstępów A Ekonomizer lub kolektor spalin Wskazówka Wceluułatwienia montażu i konserwacji należy przestrzegać podanych wymiarów. Odstępy minimalne dotyczą omawianego kotła. B Kocioł C Palnik Zależnieodwyposażenia (także dodatkowego) minimalne odległości należy sprawdzić według stosownych przepisów technicznych dot. kotłów parowych. 4

5 Przygotowanie montażu (ciąg dalszy) M237 Wymiar Wydajność pary t/h 0,70 0,90 1,15 1,40 1,75 2,30 2,90 3,80 a mm a min. mm M235 Wymiar Wydajność pary t/h 4,0 5,0 6,0 7,0 8,0 10,0 12,0 a mm a min. mm M235 (kontynuacja) Wymiar 8 9 A B C D Wydajność pary t/h 14,0 16,0 18,0 20,0 22,0 25,0 a mm a min. mm Wymiar a: Wymiar a min.: Długość tę zaleca się dla czyszczenia kotła. Ze względu na wymiary palnika konieczny może się okazać większy wymiar minimalny. 5

6 Ustawienie i wypoziomowanie kotła grzewczego Wypoziomować kocioł grzewczy. Wskazówka Zalecamy ustawienie kotła grzewczegonapodkładkach dźwiękochłonnych. Podłączanie po stronie pary Niebezpieczeństwo Otwarcie przyłączy i otworów kotła znajdujących się pod ciśnieniem może spowodować poważny uszczerbek na zdrowiu. Przyłącza po stronie wody i pary mogą zostać otwarte tylko wtedy, gdy kocioł nie znajduje się pod ciśnieniem. Wskazówka Wszystkie przyłącza przewodów rurowych należy wykonać tak, aby nie występowały naprężenia montażowe. 1. Dokładnie wypłukać instalację grzewczą (szczególnie przy przyłączeniu do zamontowanej już instalacji). 2. Przyłączyć przewody. 6

7 Podłączanie po stronie pary (ciąg dalszy) M237 bez ekonomizera A KróciecDN20PN40dowspornika armatury (regulator ciśnienia, ogranicznik ciśnienia i manometr) B KróciecDN15PN40dozaworu odpowietrzającego C Króciec pary: patrz tabela D Króciec DN 100 PN 40 do ogranicznika poziomu wody i regulatora poziomu wody E Króciec do zaworu bezpieczeństwa patrz tabela F Króciec wody zasilającej: patrz tabela G KróciecDN20PN40dozaworu odsalania H KróciecDN25PN40dozaworu odmulającego K KróciecDN20PN40dowskaźnika poziomu wody L KróciecDN50PN40doelektrody przewodności 7

8 Podłączanie po stronie pary (ciąg dalszy) M237 z ekonomizerem A KróciecDN20PN40dowspornika armatury (regulator ciśnienia, ogranicznik ciśnienia i manometr) B KróciecDN15PN40dozaworu odpowietrzającego C Króciec pary: patrz tabela D Króciec DN 100 PN 40 do ogranicznika poziomu wody i regulatora poziomu wody E Króciec do zaworu bezpieczeństwa patrz tabela F Przewód wody zasilającej G Króciec wody zasilającej: patrz tabela H Mufa G½ do termometru K Króciec spustowy R2 L KróciecDN20PN40dozaworu odsalania M KróciecDN25PN40dozaworu odmulającego N KróciecDN20PN40dowskaźnika poziomu wody O KróciecDN50PN40doelektrody przewodności 8

9 Podłączanie po stronie pary (ciąg dalszy) Wielkość Wydajność pary t/h 0,70 0,90 1,15 1,40 1,75 2,30 2,90 3,80 Przyłącza kotła Króciecparydo dop. ciśnienia roboczego 6 bar PN 16 DN bar PN 16 DN bar PN 16 DN bar PN 40 DN bar PN 40 DN bar PN 40 DN bar PN 40 DN bar PN 40 DN bar PN 40 DN Króciec do zaworu bezpieczeństwa do dop. ciśnienia roboczego 6 bar PN 16 DN bar PN 16 DN bar PN 16 DN bar PN 40 DN bar PN 40 DN bar PN 40 DN bar PN 40 DN bar PN 40 DN bar PN 40 DN Króciec wody zasilającej PN 40 DN

10 Podłączanie po stronie pary (ciąg dalszy) M235 bez ekonomizera A KróciecDN20PN40dowspornika armatury (regulator ciśnienia, ogranicznik ciśnienia i manometr) B KróciecDN15PN40dozaworu odpowietrzającego C Króciec pary: patrz tabela D Króciec DN 100 PN 40 do ogranicznika poziomu wody i regulatora poziomu wody E Króciec wody zasilającej: patrz tabela F Króciec do zaworu bezpieczeństwa: patrz tabela G KróciecDN40PN40dozaworu odmulającego H KróciecDN20PN40dozaworu odsalania K KróciecDN20PN40dowskaźnika poziomu wody L KróciecDN50PN40doelektrody przewodności M235 z ekonomizerem 1. Przewód wody zasilającej G zamontować między króćcem wylotowym ekonomizera a króćcem wody zasilającej kotła. 2. Przewód wody zasilającej zaizolować cieplnie dowolnym materiałem izolacyjnym. 3. Zamontować termometr na mufieh i zawór spustowy na króćcu K. 10

11 Podłączanie po stronie pary (ciąg dalszy) A KróciecDN20PN40dowspornika armatury (regulator ciśnienia, ogranicznik ciśnienia i manometr) B KróciecDN15PN40dozaworu odpowietrzającego C Króciec pary: patrz tabela D Króciec DN 100 PN 40 do ogranicznika poziomu wody i regulatora poziomu wody E Króciec do zaworu bezpieczeństwa: patrz tabela F Króciec wody zasilającej: patrz tabela G Przewód wody zasilającej H Mufa G½ do termometru K KróciecDN15PN40dozaworu spustowego L Króciec spustowy R2 M KróciecDN40PN40dozaworu odmulającego N KróciecDN20PN40dozaworu odsalania O KróciecDN20PN40dowskaźnika poziomu wody P KróciecDN50PN40doelektrody przewodności 11

12 Podłączanie po stronie pary (ciąg dalszy) Wielkość Wydajność pary t/h 4,0 5,0 6,0 7,0 8,0 10,0 12,0 Przyłącza kotła Króciecparydo dop. ciśnienia roboczego 6 bar PN 16 DN bar PN 16 DN bar PN 16 DN bar PN 25 DN PN 40 DN bar PN 25 DN 200 PN 40 DN bar PN 25 DN PN 40 DN bar PN 40 DN bar PN 40 DN bar PN 40 DN Króciec do zaworu bezpieczeństwa dla dop. ciśnienia roboczego 6 bar PN 16 DN bar PN 16 DN bar PN 16 DN bar PN 40 DN bar PN 40 DN bar PN 40 DN bar PN 40 DN bar PN 40 DN bar PN 40 DN Króciec wody zasilającej do dop. ciśnienia roboczego 6 10 bar bez ECO PN 16 DN bar bez ECO PN 40 DN bar z ECO PN 40 DN

13 Podłączanie po stronie pary (ciąg dalszy) Wielkość 8 9 A B C D Wydajność pary t/h 14,0 16,0 18,0 20,0 22,0 25,0 Przyłącza kotła Króciecparydodop. ciśnienia roboczego 6 bar PN 16 DN bar PN 16 DN bar PN 16 DN bar PN 25 DN PN 40 DN 16 bar PN 25 DN PN 40 DN 18 bar PN 25 DN PN 40 DN 20 bar PN 40 DN 22 bar PN 40 DN 25 bar PN 40 DN Króciec do zaworu bezpieczeństwa dla dop. ciśnienia roboczego 6 bar PN 16 DN bar PN 16 DN bar PN 16 DN bar PN 40 DN bar PN 40 DN bar PN 40 DN bar PN 40 DN 22 bar PN 40 DN 25 bar PN 40 DN Króciec wody zasilającej do dop. ciśnienia roboczego 6 10 bar bez ECO PN 16 DN bar bez ECO PN 40 DN bar z ECO PN 40 DN

14 Montaż urządzeń pomiarowych i regulatorów Urządzenia pomiarowe i regulatory montować zgodnie z wartością ciśnienia roboczego kotła izależnie od rodzaju eksploatacji (praca z lub bez stałego nadzoru). Szczegóły uzgodnić zwłaściwą placówką UDT i uzyskać jej zezwolenie. Wskazówka Montaż urządzeń przeprowadzić zgodnie z dołączonymi do nich instrukcjami. Przyłącza elektryczne wykonać zgodnie z dostarczonymi wraz z kotłem schematami przyłączy i okablowania. Montaż wspornika armatury Wspornik armatury zamontować E do króćców przyłączeniowych w ścianie przedniej kotła. Wspornik armatury posiada następujące przyłącza: & 1 lub 2 regulatora ciśnienia A, & 1 ogranicznika ciśnienia maksymalnego C, & 1 manometru B z zaworem kontrolnym, & 1dalszeprzyłącze D. 14

15 Montaż urządzeń pomiarowych i regulatorów (ciąg dalszy) Montaż elektrody dla regulacji poziomu wody i ogranicznika poziomu wody A Górna krawędź płaszcza zewnętrznego Zamontować elektrody do regulacji poziomu wody i ogranicznika poziomu wody: Instrukcje montażu elektrod B Najniższy poziom wody (NW) Wskazówka Nastawić lub dopasować elektrody do punktów łączeniowych podanych w tabeli. Na życzenie dostarczone elektrody mogą zostać przez producenta kotła fabrycznie do niego dopasowane. Wkażdym króćcu może być zamontowana tylko jedna elektroda ogranicznika poziomu wody. Natomiast regulacja poziomu wody i ogranicznik poziomu wody mogą być łączone. Nie pomylić elektrod w instalacjach wielokotłowych. 15

16 Montaż urządzeń pomiarowych i regulatorów (ciąg dalszy) Wydajność pary Dop. ciśnienie robocze do 13 bar Elektroda odniesienia do NW Pompa wł. Pompa wył. Najwyższy poziom wody Wymiar a Wymiar b Wymiar c Wymiar d t/h mm mm mm mm 0, , , , , , , , , , , , , , , , , , , , ,

17 Montaż urządzeń pomiarowych i regulatorów (ciąg dalszy) Wydajność pary Dop. ciśnienie robocze od 16 bar Elektroda odniesienia do NW Pompa wł. Pompa wył. Najwyższy poziom wody Wymiar a Wymiar b Wymiar c Wymiar d t/h mm mm mm mm 0, , , , , , , , , , , , , , , , , , , , , Przyłącza po stronie spalinowej 1. Króciec spalin połączyć rurami spalin z instalacją spalinową, najkrótszą drogą i z lekkim wzniosem. Unikać ostrych załamań. 2. Umieścić otwór pomiarowy (ok. 10 mm 7) zakróćcem spalin w odstępie dwu do trzykrotnej średnicy rury spalin. 3. Zaizolować termicznie rurę spalin. 17

18 Przyłącza po stronie spalinowej (ciąg dalszy) Kocioł bez ekonomizera 18

19 Przyłącza po stronie spalinowej (ciąg dalszy) Kocioł z ekonomizerem Montaż kołpaka spalinowego na ECO w przypadku oddzielnej dostawy: 1. Kołpak spalinowy A osadzić i ustawić centralnie na ECO B. 2. Kołpak spalinowy przyspawać gazoszczelnie (spoina pachwinowa a 5 mm). 3. Wolną przestrzeń między izolacją cieplną kołpaka a ECO wypełnić matami izolacyjnymi. 4. Zamontować blachy izolacji cieplnej. Wskazówka Matyiblachyizolacjicieplnejsą objęte zakresem dostawy. 19

20 Przyłącza po stronie spalinowej (ciąg dalszy) M237 Wielkość Wydajność t/h 0,70 0,90 1,15 1,40 1,75 2,30 2,90 3,80 pary Przyłącze spalin wewn.7 mm M235 Wielkość Wydajność t/h 4,0 5,0 6,0 7,0 8,0 10,0 12,0 pary Przyłącze spalin bez ECO wewn mm z ECO wewn.7 mm M235 (kontynuacja) Wielkość 8 9 A B C D Wydajność pary t/h 14,0 16,0 18,0 20,0 22,0 25,0 Przyłącze spalin bez ECO wewn mm z ECO wewn.7 mm Niebezpieczeństwo Niebezpieczeństwo zatrucia ulatniającymi się spalinami. Króćce spustowe muszą być zamknięte, gdy nie są używane. Służą one wyłącznie do odprowadzania wody z kolektora spalin, która nagromadziła się tam podczas czyszczenia ECO. 20

21 Montaż wziernika komory spalania Wziernik komory spalania (znajduje się w komorze spalania) zamontować w pokrywie komory spalania w tylnej stronie kotła. Montaż palnika Oddzielne dokumentacje palnika. Okrąg z otworami do zamocowania palnika, otwory do mocowania palnika i otwór rury palnika zgodne z normą EN Przykręcić płytę palnika dla przyłącza palnika przy kołnierzu kotła. Wskazówka W przypadku, gdy dostarczona oddzielnie płyta palnika nie jest przygotowana fabrycznie, należy wywiercić otwory mocujące w płycie palnika i wypalić otwór głowicy palnika. Maks. średnicę głowicy palnika podano w tabeli. 2. Przykręcić palnik do płyty palnika. Wydajność pary Maks. średnica głowicy palnika t/h od do 7 mm mm 0,70 0, ,15 1, ,75 2, , ,00 7, ,00 12, ,00 25, Minimalna długość głowicy palnika 3. Jeżeli wymiary odbiegają od podanych należy dopasować wycięcie w izolacji cieplnej drzwi kotłowych odpowiednio do średnicy głowicy palnika. 4. Po zamontowaniu palnika szczelinę pomiędzy głowicą palnika a blokiem izolacji termicznej uszczelnić żaroodpornym materiałem izolacyjnym (w dołączonym opakowaniu w komorze spalania). 21

22 Montaż palnika (ciąg dalszy) 5. Zawirowywacze (jeśli są) wsunąć do oporu. 6. Zamknąć drzwi kotła iotwór wyczystkowy na tylnej stronie kotła. Regulacja palnika Regulacja precyzyjna palnika, patrz oddzielna dokumentacja palnika. Największy przepływ oleju lub gazu palnika należy wyregulować odpowiednio do podanej wydajności pary kotła grzewczego. M237 Wielkość Wydajność t/h 0,70 0,90 1,15 1,40 1,75 2,30 2,90 3,80 pary Opór po stronie spalin bez ECO Pa mbar 5,0 7,2 7,7 8,6 9,4 9,5 8,5 10,3 z ECO 100 Pa mbar 6,1 8,0 8,7 9,6 10,4 10,5 9,5 11,8 z ECO 200 Pa mbar 6,3 8,7 9,7 10,6 10,9 11,0 11,0 13,3 M235 Wielkość Wydajność t/h 4,0 5,0 6,0 7,0 8,0 10,0 12,0 pary Opór po stronie spalin bez ECO Pa mbar 8,0 9,0 10,0 11,0 12,0 13,0 14,0 z ECO 100 Pa mbar 9,0 10,0 11,0 12,0 13,0 14,0 15,0 z ECO 200 Pa mbar 10,0 11,0 12,0 13,5 14,5 16,0 17,0 22

23 Regulacja palnika (ciąg dalszy) M235 (kontynuacja) Wielkość 8 9 A B C D Wydajność pary t/h 14,0 16,0 18,0 20,0 22,0 25,0 Opór po stronie spalin bez ECO Pa mbar 13,0 17,0 12,0 14,5 14,0 14,0 z ECO 100 Pa mbar 14,5 19,0 14,0 16,0 15,5 15,5 z ECO 200 Pa mbar 16,5 21,5 16,5 18,5 18,5 18,5 Uruchomienie i precyzyjna regulacja Instrukcja serwisowa kotła i regulatora obiegu kotła oraz oddzielne dokumentacje palnika. 23

24 Wydrukowano na papierze ekologicznym, wybielonym i wolnym od chloru Viessmann Sp. z o.o. ul. Karkonoska Wrocław tel.: (071) faks:(071) Zmiany techniczne zastrzeżone! 24
