Licznik Rowerowy (Polska Instrukcja Obsługi - Skrócona)

Transkrypt

1 Licznik Rowerowy (Polska Instrukcja Obsługi - Skrócona) Skomputeryzowany Licznik Rowerowy z 30 funkcjami. W skład kompletu wchodzą następujące elementy!!! 1 BIKEmate skomputeryzowany licznik rowerowy 1 Uchwyt do zamontowania na kierownicy łącznie z kablem i czujnikiem 1 Magnes z zaciskiem do zamontowania na szprychę. 2 Małe pierścienie gumowe (32mm) 1 Duży pierścień gumowy (42mm) 4 zaciski Montaż uchwytu licznika!!! Zdjąć folię ochronną z odwrotnej strony uchwytu licznika. Zaczepić mały gumowy pierścień (32 cm) za tylny zaczep (strona z kablem). Umieścić uchwyt na kierownicy. Uchwyt powinien być zamontowany prosto, kabel skierowany w kierunku siodełka. Przeciągnąć pierścień gumowy pod kierownicą i zaczepić z drugiej strony uchwytu. Istnieje możliwość zamontowania uchwytu licznika za pomocą załączonych zacisków Przeciągnąć zaciski przez otwory i naciągnąć je mocno. Wystające końce odciąć nożyczkami. Montaż czujnika!!! Ustawić uchwyt licznika w prawidłowej pozycji. Kabel czujnika znajduje się w pozycji odwrotnej do kierunku jazdy. Umieścić kabel pod kierownicą i okręcić go wokół przewodu hamulca. Kontynuować okręcanie wokół widełek. Upewnić się czy kabel jest bezpiecznie umieszczony i nie ma kontaktu / nie jest obcierany przez przednią oponę. Montaż czujnika!!! Po dojściu do około połowy wideł, umocować czujnik uŝywając jednego z pozostałych pierścieni gumowych. Średnicę pierścienia gumowego wybrać w zależności od rozmiaru wideł. Czujnik można umocować tak samo jak uchwyt licznika przy pomocy dołączonych zacisków. Montaż magnesu!!! Zamontować magnes na zewnętrzną szprychę. Magnes powinien być umocowany po przeciwnej stronie niŝ wentyl. Odstęp między magnesem a czujnikiem nie powinien być większy niŝ 4mm. Uwaga! Nie montować magnesu na środku czujnika! Idealnym punktem montowania jest górna lub dolna część czujnika.

2 Montaż licznika!!! Po zamontowaniu uchwytu, czujnika i magnesu, można zamontować licznik. Włożyć licznik przekręcony o około 45 stopni na lewo do uchwytu. Delikatnie przekręcić licznik w lewo (tak, aby zaskoczył) W celu demontażu postępować odwrotnie. Klawisze E/F!!! E- wprowadzanie, zatwierdzanie i usuwanie danych. F poruszanie się po menu i wprowadzanie zmian. Znaczenie symboli!!! 1)Bateria wyładowana zmienić 2)Serwis, przegląd roweru. 3) SCAN- automatyczny. 4) Wymiar koła 1 5) Wymiar koła 1 6) Prędkość bieżąca w stosunku do średniej prędkości (większa, mniejsza) Język!!! Licznik na czas transportu i magazynowania został zatrzymany w celu oszczędzania baterii. Po naciśnięciu dowolnego klawisza, licznik jest gotowy do wprowadzenia podstawowych ustawień. Najpierw pojawi się opcja Wybór języka. (jeśli się nie pojawi wyjąć baterię i włożyć ponownie) Przy pomocy klawisza F przejrzeć dostępne języki. Wybrany język potwierdzić klawiszem E. Kilometry/mile!!! Po naciśnięciu E, pojawi się menu do wybrania kilometrów/mil. Wybrać klawiszem F (mile lub kilometry) i zatwierdzić klawiszem E Zakres koła!!! Najlepszy sposób na uzyskanie zakresu koła jest zmierzenie go za pomocą taśmy mierniczej (po obwodzie) Zakres koła należy podać w milimetrach. Po naciśnięciu E wejść do menu Zakres koła 1. Po naciśnięciu F pierwsza cyfra zaczyna migać. Po ponownym naciśnięciu F pierwsza cyfra się zmieni, kontynuować naciskanie F do chwili uzyskania żądanej wartości. Zatwierdzić poprawną wartość klawiszem E. Teraz zaczyna migać 2 cyfra. Naciskając F wprowadzić wartość i postępować tak jak w przypadku pierwszej cyfry. Dla pozostałych zrobić to samo. Licznik BIKEmate jest w stanie obsługiwać 2 różne zakresy koła. Funkcja ta jest korzystna, w przypadku posiadania np. roweru turystycznego i górskiego z różnymi wielkościami kół. Po zatwierdzeniu ostatniej cyfry poprzez kliknięcie na E, pojawia się funkcja

3 Zakres koła 2!!! W celu wprowadzenia żądanej wartości postępować tak samo jak w przypadku pierwszego koła. Suma przebytej drogi!!! Przy pierwszym użyciu licznika BIKEmate istnieje możliwość wprowadzenia wartości przejechanych kilometrów z poprzedniego licznika. Po zatwierdzeniu ostatniej cyfry Zakresu koła 2 przy pomocy klawisza E, pokazuje się ustawienie Sumy przebytej drogi. Po wciśnięciu F pierwsza cyfra przejechanych kilometrów zaczyna migać, naciskać F do momentu ukazania się właściwej cyfry i zatwierdzić E. Tak samo wprowadzić następne cyfry. Po wprowadzeniu wszystkich cyfr można wprowadzić wartość dla drugiego roweru. (Zakres koła 2) Jeśli zaczynamy od 0(zera) należy przycisnąć klawisz E. Konserwacja!!! Nowoczesne rowery powinny być regularnie serwisowane przez fachowy personel. Licznik BIKEmate przypomina o terminie konserwacji. Należy zapytać autoryzowanego sprzedawcę o terminy konserwacji. Po zatwierdzeniu ostatniej cyfry Sumy przebytej drogi 2 klawiszem E, pokaŝe się menu Konserwacja dla Zakresu koła 1. Wymaganą cyfrę wybrać klawiszem F. Zatwierdzić wybór klawiszem E. Istnieje moŝliwość ustawienia Konserwacji dla Zakresu koła 2 w ten sam sposób Waga!!! Licznik BIKEmate liczy ilość spalonych kalorii podczas dziennej wycieczki. Dla dokładnej kalkulacji oprogramowanie licznika wymaga wprowadzania wagi użytkownika roweru. Po potwierdzeniu klawiszem E ostatniej cyfry. Pokaże się opcja kilogramy/ funty. Klawiszem F wybrać kilogramy i zatwierdzić klawiszem E. Wyświetlacz przechodzi do wyboru wagi. Klawiszem F zmienić wartość pierwszej cyfry. Klawisz E potwierdza wybór pierwszej cyfry. Klawiszem F przestawić drugą cyfrę. Przy trzeciej cyfrze postępować w ten sam sposób godziny!!! Licznik BIKEmate może pokazywać czas w systemie 12- lub 24-godzinnym. Przy pomocy klawisza E potwierdza się wybór i wyświetlacz przestawia się na modus ustawienia systemu 12-lub 24-godzinnego. Poprzez klawisz F można zmieniać wartości w oba kierunki. Wybór potwierdzać przy pomocy klawisza E.

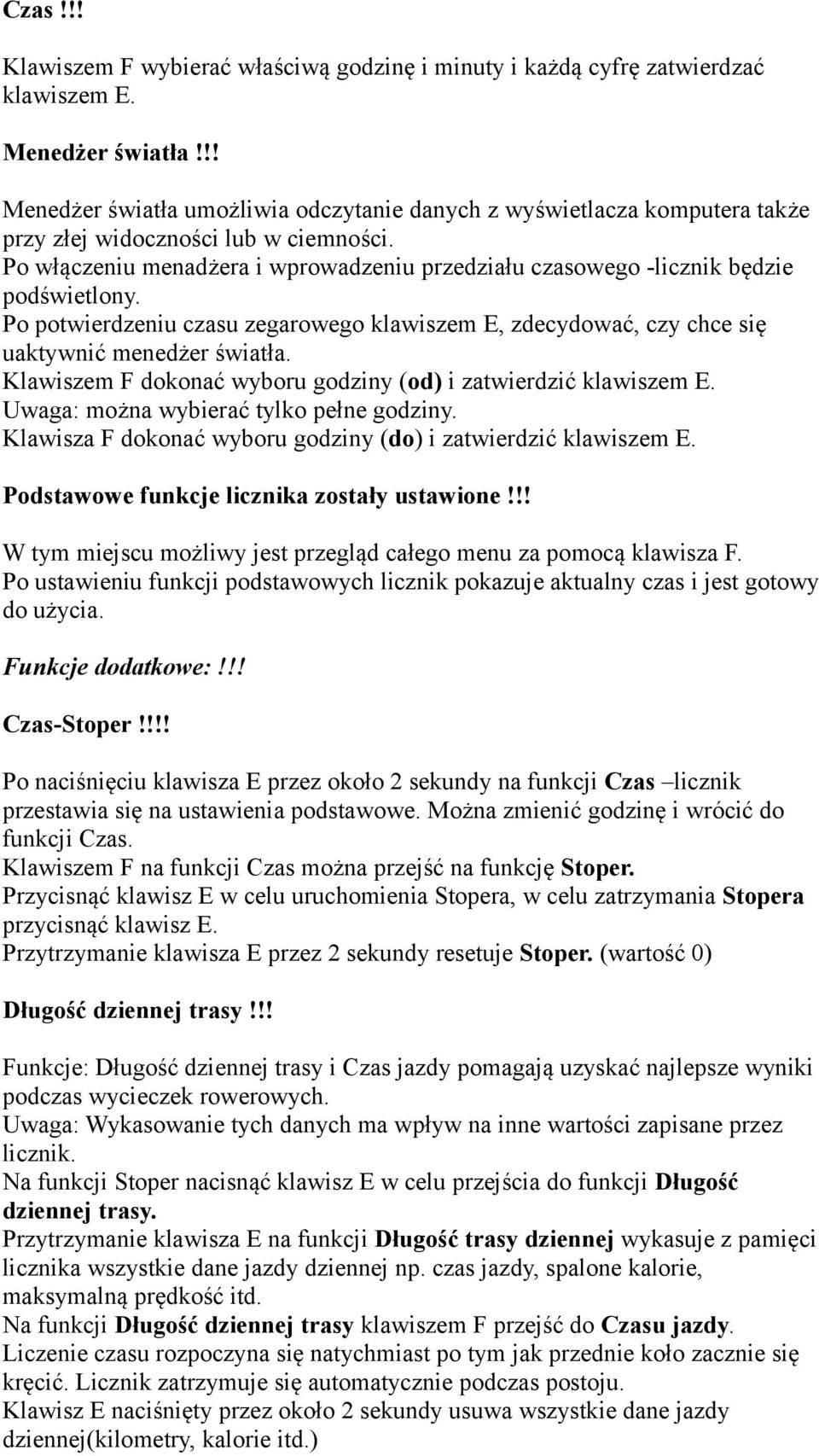

4 Czas!!! Klawiszem F wybierać właściwą godzinę i minuty i każdą cyfrę zatwierdzać klawiszem E. Menedżer światła!!! Menedżer światła umożliwia odczytanie danych z wyświetlacza komputera także przy złej widoczności lub w ciemności. Po włączeniu menadżera i wprowadzeniu przedziału czasowego -licznik będzie podświetlony. Po potwierdzeniu czasu zegarowego klawiszem E, zdecydować, czy chce się uaktywnić menedżer światła. Klawiszem F dokonać wyboru godziny (od) i zatwierdzić klawiszem E. Uwaga: można wybierać tylko pełne godziny. Klawisza F dokonać wyboru godziny (do) i zatwierdzić klawiszem E. Podstawowe funkcje licznika zostały ustawione!!! W tym miejscu możliwy jest przegląd całego menu za pomocą klawisza F. Po ustawieniu funkcji podstawowych licznik pokazuje aktualny czas i jest gotowy do użycia. Funkcje dodatkowe:!!! Czas-Stoper!!!! Po naciśnięciu klawisza E przez około 2 sekundy na funkcji Czas licznik przestawia się na ustawienia podstawowe. Można zmienić godzinę i wrócić do funkcji Czas. Klawiszem F na funkcji Czas można przejść na funkcję Stoper. Przycisnąć klawisz E w celu uruchomienia Stopera, w celu zatrzymania Stopera przycisnąć klawisz E. Przytrzymanie klawisza E przez 2 sekundy resetuje Stoper. (wartość 0) Długość dziennej trasy!!! Funkcje: Długość dziennej trasy i Czas jazdy pomagają uzyskać najlepsze wyniki podczas wycieczek rowerowych. Uwaga: Wykasowanie tych danych ma wpływ na inne wartości zapisane przez licznik. Na funkcji Stoper nacisnąć klawisz E w celu przejścia do funkcji Długość dziennej trasy. Przytrzymanie klawisza E na funkcji Długość trasy dziennej wykasuje z pamięci licznika wszystkie dane jazdy dziennej np. czas jazdy, spalone kalorie, maksymalną prędkość itd. Na funkcji Długość dziennej trasy klawiszem F przejść do Czasu jazdy. Liczenie czasu rozpoczyna się natychmiast po tym jak przednie koło zacznie się kręcić. Licznik zatrzymuje się automatycznie podczas postoju. Klawisz E naciśnięty przez około 2 sekundy usuwa wszystkie dane jazdy dziennej(kilometry, kalorie itd.)

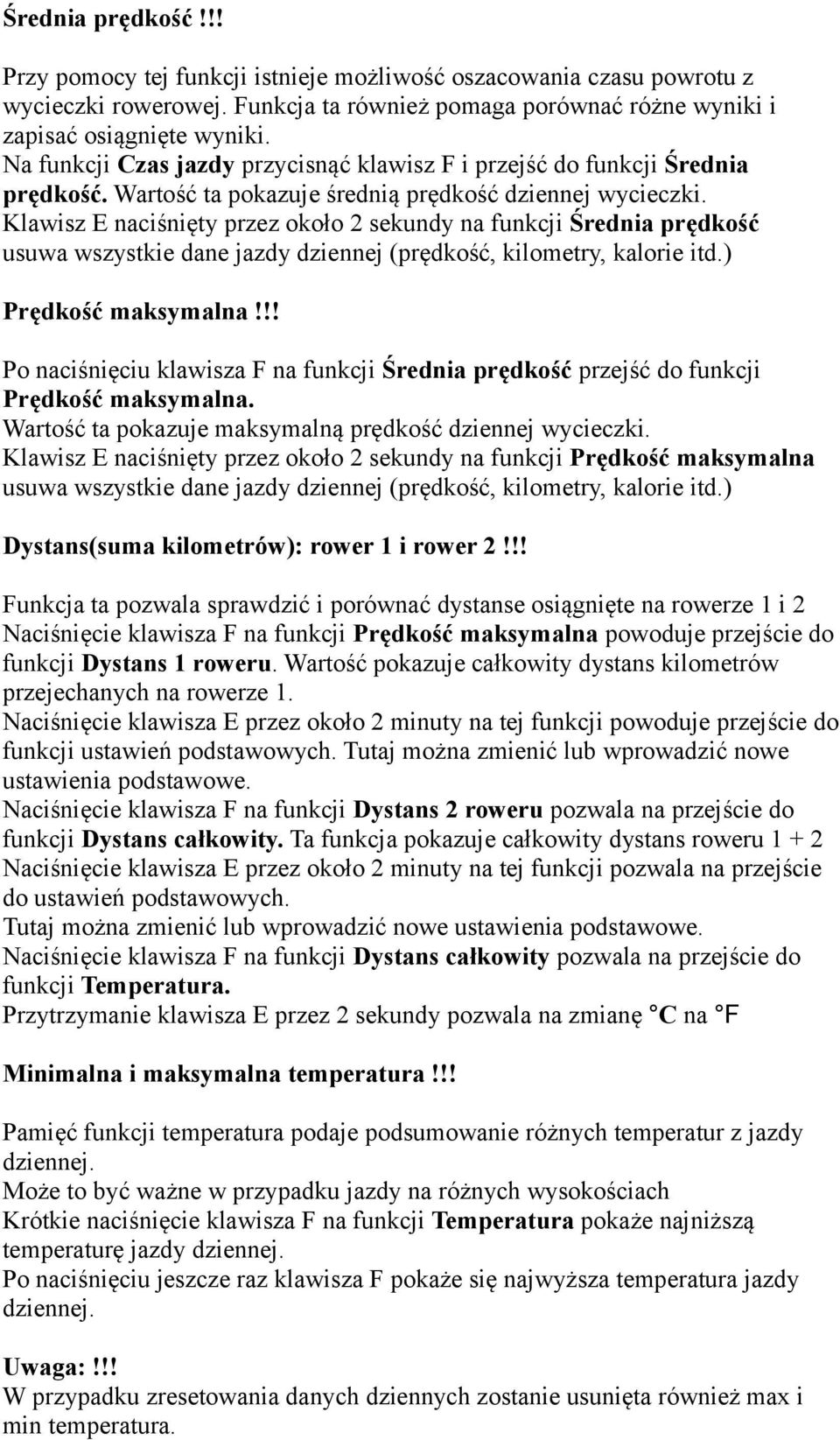

5 Średnia prędkość!!! Przy pomocy tej funkcji istnieje możliwość oszacowania czasu powrotu z wycieczki rowerowej. Funkcja ta również pomaga porównać różne wyniki i zapisać osiągnięte wyniki. Na funkcji Czas jazdy przycisnąć klawisz F i przejść do funkcji Średnia prędkość. Wartość ta pokazuje średnią prędkość dziennej wycieczki. Klawisz E naciśnięty przez około 2 sekundy na funkcji Średnia prędkość usuwa wszystkie dane jazdy dziennej (prędkość, kilometry, kalorie itd.) Prędkość maksymalna!!! Po naciśnięciu klawisza F na funkcji Średnia prędkość przejść do funkcji Prędkość maksymalna. Wartość ta pokazuje maksymalną prędkość dziennej wycieczki. Klawisz E naciśnięty przez około 2 sekundy na funkcji Prędkość maksymalna usuwa wszystkie dane jazdy dziennej (prędkość, kilometry, kalorie itd.) Dystans(suma kilometrów): rower 1 i rower 2!!! Funkcja ta pozwala sprawdzić i porównać dystanse osiągnięte na rowerze 1 i 2 Naciśnięcie klawisza F na funkcji Prędkość maksymalna powoduje przejście do funkcji Dystans 1 roweru. Wartość pokazuje całkowity dystans kilometrów przejechanych na rowerze 1. Naciśnięcie klawisza E przez około 2 minuty na tej funkcji powoduje przejście do funkcji ustawień podstawowych. Tutaj można zmienić lub wprowadzić nowe ustawienia podstawowe. Naciśnięcie klawisza F na funkcji Dystans 2 roweru pozwala na przejście do funkcji Dystans całkowity. Ta funkcja pokazuje całkowity dystans roweru Naciśnięcie klawisza E przez około 2 minuty na tej funkcji pozwala na przejście do ustawień podstawowych. Tutaj można zmienić lub wprowadzić nowe ustawienia podstawowe. Naciśnięcie klawisza F na funkcji Dystans całkowity pozwala na przejście do funkcji Temperatura. Przytrzymanie klawisza E przez 2 sekundy pozwala na zmianę C na F Minimalna i maksymalna temperatura!!! Pamięć funkcji temperatura podaje podsumowanie różnych temperatur z jazdy dziennej. Może to być ważne w przypadku jazdy na różnych wysokościach Krótkie naciśnięcie klawisza F na funkcji Temperatura pokaże najniższą temperaturę jazdy dziennej. Po naciśnięciu jeszcze raz klawisza F pokaże się najwyższa temperatura jazdy dziennej. Uwaga:!!! W przypadku zresetowania danych dziennych zostanie usunięta również max i min temperatura.

6 Spalanie kalorii i tłuszczu!!! Licznik automatycznie liczy spalone kalorie i tłuszcz Funkcja bardzo użyteczna w przypadku używania roweru w celu redukcji wagi i tkanki tłuszczowej. Naciśnięcie klawisza F po funkcji Temperatura pozwala na przejście do funkcji Spalanie kalorii. Liczba pokazuje przybliżoną wartość spalonych kalorii podczas jazdy dziennej. Naciśnięcie klawisza E przez około 2 sec. pozwala na przejście do ustawień podstawowych. Tutaj moŝna zmienić lub uaktualnić wagę ciała. Krótkie naciśnięcie klawisza F na tej funkcji pozwala na przejście do funkcji Spalanie tłuszczu!!! Liczba pokazuje przybliżoną wartość spalonego tłuszczu w kilogramach lub funtach. Naciśnięcie klawisza E przez około 2 sec. pozwala na przejście do ustawień podstawowych. Tutaj można zmienić lub uaktualnić wagę ciała. Scan!!! Funkcja Scan Automatyczny!!! Pokazuje wszystkie dane dotyczące dziennej jazdy bez dotykania klawiszy. Dla własnego bezpieczeństwa można trzymać ręce na kierownicy podczas skanowania ekranu. Naciśnięcie klawisza F po funkcji Spalanie tłuszczu pozwala przejść do funkcji Scan automatyczny!!! Ekran zmienia się, co 2 sekundy i pokazuje wszystkie informacje dotyczące jazdy dziennej. Naciśnięcie klawisza F podczas Scan-u automatycznego pozwala zatrzymać skanowanie a ekran pokazuje aktualną prędkość i godzinę. Naciśnięcie ponowne klawisza F pozwala przejść przez menu licznika. Wielkość koła!!! Przełącznik pomiędzy rowerem 1 a rowerem 2 jest dogodnym narzędziem do używania licznika na dwóch różnych rowerach. W celu przełączenia licznika na inny zakres koła należy przyciskać klawisz F tak długo aż pokarze się TOTODO1 Przytrzymanie klawisza F przez około 5 sekund zmieni zakres koła na Zakres koła 2. Teraz działają wszystkie funkcje dla rowery drugiego. Aby wrócić do Zakresu koła 1 należy przytrzymać ponownie klawisz F przez około 5 sec.

7 Porównanie prędkości!!! W czasie jazdy licznik wyświetla porównanie aktualnej prędkości w stosunku do prędkości średniej. Strzałka do góry - prędkość większa niŝ średnia. Strzałka na dół - prędkość mniejsza niŝ średnia. Obie strzałki - prędkość taka jak średnia Szczegóły i dane techniczne!!! Ostrożnie otwierać licznik. O pomoc prosić autoryzowanego sprzedawcę. Nie narażać komputera na ekstremalne warunki atmosferyczne. Unikać kontaktu z rozpuszczalnikami, ostrymi środkami czyszczącymi itp. Do czyszczenia komputera używać miękkiej ścierki z wodą i łagodnym mydłem. Zapobiegać mocnym uderzeniom i niewłaściwemu używaniu licznika. Nie używać ostrego strumienia wody lub myjki ciśnieniowej. W przypadku dłuższej przerwy w używaniu wyjąc baterię. Usuwanie problemów!!! W przypadku znikania danych na wyświetlaczu lub jakichkolwiek innych problemów zresetować komputer. W tym celu nacisnąć oba klawisze tak długo, aż wyświetlacz wyłączy się. Po zwolnieniu klawiszy licznik powinien działać. Należy ustawić ponownie funkcje licznika. Ochrona środowiska!!! Opakowanie, stare urządzenie i puste baterie nie powinny być wyrzucane do śmieci domowych, lecz w miejsca i pojemniki do tego przeznaczone! Przed pozbyciem się licznika usunąć baterię! Bateria znajduje się pod pokrywką na odwrotnej stronie komputera. Otworzyć za pomocą małej monety. Wskazówki bezpiecznego używania baterii!!! - nie ładować baterii ponownie (ryzyko eksplozji) - trzymać baterie daleko od dzieci, nie wrzucać do ognia, nie zwierać i nie rozbierać. - natychmiast pójść do lekarza w przypadku połknięcia baterii - przy montowaniu uważać na właściwe bieguny - czyścić baterie i styki - natychmiast usuwać wyczerpane baterie- ryzyko wycieku! - nie narażać baterii na ekstremalne warunki, zbyt wysoka lub niska temperatura. -być świadomym, Ŝe baterie mogą się rozładować i wyciec, natychmiast usunąć baterie, aby uniknąć szkód. - unikać kontaktu z oczami, skórą i błoną śluzową. W przypadku kontaktu z kwasem baterii zmyć dotknięte miejsce obficie wodą i niezwłocznie iść do lekarza przechowywać instrukcję i przekazywać kolejnym użytkownikom

8 Dane techniczne!!! Bateria: CR 2032 Wodoodporny.
