1 Katalog produktów LUMENMAX 2011 UNRIVALLED LED CONCEPTION

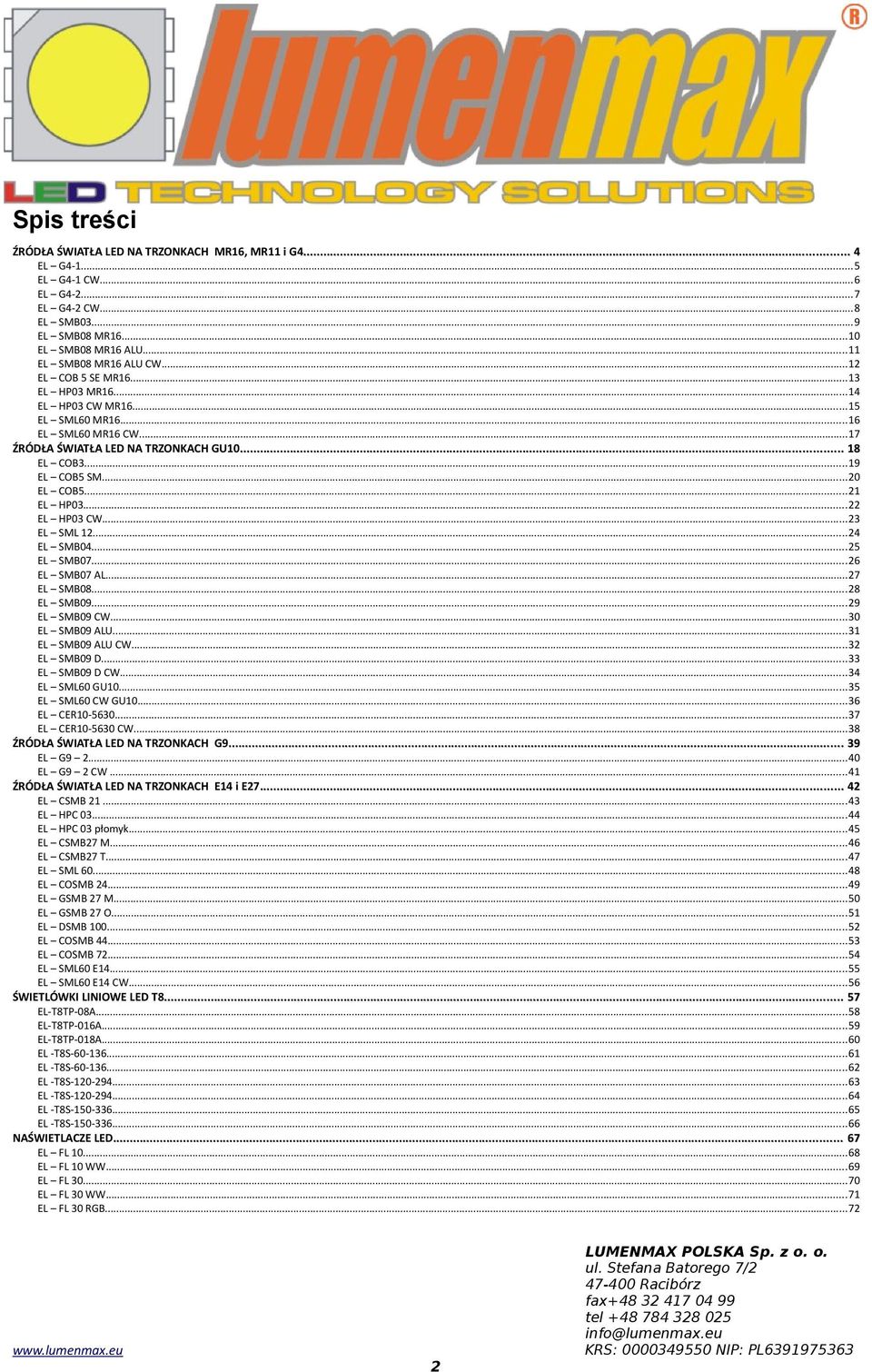

2 Spis treści ŹRÓDŁA ŚWIATŁA LED NA TRZONKACH MR16, MR11 i G EL G EL G4-1 CW...6 EL G EL G4-2 CW...8 EL SMB EL SMB08 MR EL SMB08 MR16 ALU...11 EL SMB08 MR16 ALU CW...12 EL COB 5 SE MR EL HP03 MR EL HP03 CW MR EL SML60 MR EL SML60 MR16 CW...17 ŹRÓDŁA ŚWIATŁA LED NA TRZONKACH GU EL COB EL COB5 SM...20 EL COB EL HP EL HP03 CW...23 EL SML EL SMB EL SMB EL SMB07 AL...27 EL SMB EL SMB EL SMB09 CW...30 EL SMB09 ALU...31 EL SMB09 ALU CW...32 EL SMB09 D...33 EL SMB09 D CW...34 EL SML60 GU EL SML60 CW GU EL CER EL CER CW...38 ŹRÓDŁA ŚWIATŁA LED NA TRZONKACH G EL G EL G9 2 CW...41 ŹRÓDŁA ŚWIATŁA LED NA TRZONKACH E14 i E EL CSMB EL HPC EL HPC 03 płomyk...45 EL CSMB27 M...46 EL CSMB27 T...47 EL SML EL COSMB EL GSMB 27 M...50 EL GSMB 27 O...51 EL DSMB EL COSMB EL COSMB EL SML60 E EL SML60 E14 CW...56 ŚWIETLÓWKI LINIOWE LED T EL-T8TP-08A...58 EL-T8TP-016A...59 EL-T8TP-018A...60 EL -T8S EL -T8S EL -T8S EL -T8S EL -T8S EL -T8S NAŚWIETLACZE LED EL FL EL FL 10 WW...69 EL FL EL FL 30 WW...71 EL FL 30 RGB

3 EL FL EL FL 50 WW...74 EL FL EL FL 100 WW...76 EL FL TAŚMY LED LED/m IP20 WW LED/m IP65 WW LED/m IP68 WW LED/m IP20 CW LED/m IP65 CW LED/m IP68 CW LED/m IP20 WW LED/m IP65 WW LED/m IP20 CW LED/m IP65 CW LED/m IP20 RED LED/m IP65 RED LED/m IP20 GREEN LED/m IP65 GREEN LED/m IP20 BLUE LED/m IP65 BLUE LED/m IP20 YELLOW LED/m IP65 YELLOW LED/m IP20 PURPLE LED/m IP20 ORANGE LED/m IP20 WW LED/m IP65 WW LED/m IP20 CW LED/m IP65 CW LED/m IP20 RGB LED/m IP65 RGB LED/m IP20 RGB LED/m IP65 RGB Moduły LED EL - MOD EL - MOD EL - MOD LAMPY I OPRAWY LED EL CL3-S EL CL9-S LAMPY LED DO KAMER CN CN SAMOCHODOWE ŹRÓDŁA ŚWIATŁA LED EL - T10 1SMD CW EL - T10 5SMD CW EL - T10 9SMD CW EL - T10 5SMD CANBUS CW EL - T10 13SMD CANBUS CW EL - C5W 2SMD CANBUS CW EL - C5W 3SMD CANBUS CW EL - C5W 4SMD CANBUS CW ZASILACZE I AKCESORIA LED Akcesoria LED Sterownik RGB z pilotem IR Sterownik LED RGB 44 przyciski Sterownik LED RGB Radiowy Zasilacz impulsowy 19,2W Zasilacz impulsowy 24 W Zasilacz impulsowy 42W Zasilacz impulsowy 48W Zasilacz impulsowy 72W

4 ŹRÓDŁA ŚWIATŁA LED NA TRZONKACH MR16, MR11 i G4 Źródła światła na trzonkach MR 11, MR16, G4 popularnie stosowane są do oświetlenia dekoracyjnego, sufitowego, do oświetlania mebli, wystaw sklepowych, oświetlenie schodów, łazienek itd. Zastosowanie w lampach różnego rodzaju. Do zasilania produktów Lumenmax na trzonkach MR11, MR16, G4 należy stosować zasilacze LED DC 12V lub toroidalny - napięcie nie powinno jednak przekraczać 13-13,5V. 4

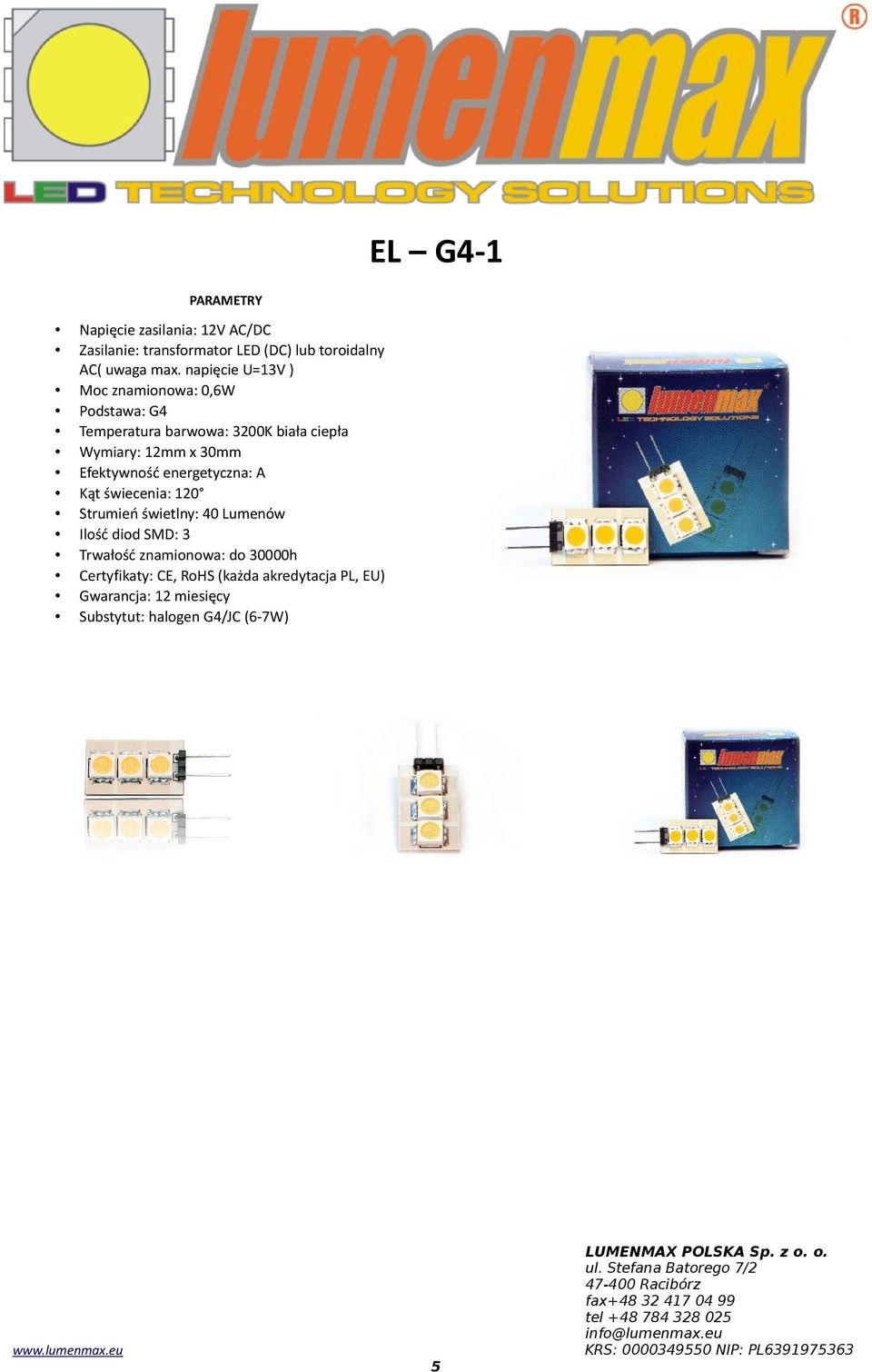

5 EL G4-1 Napięcie zasilania: 12V AC/DC Zasilanie: transformator LED (DC) lub toroidalny AC( uwaga max. napięcie U=13V ) Moc znamionowa: 0,6W Podstawa: G4 Temperatura barwowa: 3200K biała ciepła Wymiary: 12mm x 30mm Efektywność energetyczna: A Kąt świecenia: 120 Strumień świetlny: 40 Lumenów Ilość diod SMD: 3 Trwałość znamionowa: do 30000h Certyfikaty: CE, RoHS (każda akredytacja PL, EU) Substytut: halogen G4/JC (6-7W) 5

6 EL G4-1 CW Napięcie zasilania: 12V AC/DC Zasilanie: transformator LED (DC) lub toroidalny AC( uwaga max. napięcie U=13V ) Moc znamionowa: 0,6W Podstawa: G4 Temperatura barwowa: 6000k biała zimna Wymiary: 12mm x 30mm Efektywność energetyczna: A Kąt świecenia: 120 Strumień świetlny: 40 Lumenów Ilość diod SMD: 3 Trwałość znamionowa: do 30000h Certyfikaty: CE, RoHS (każda akredytacja PL, EU) Substytut: halogen G4/JC (6-7W) 6

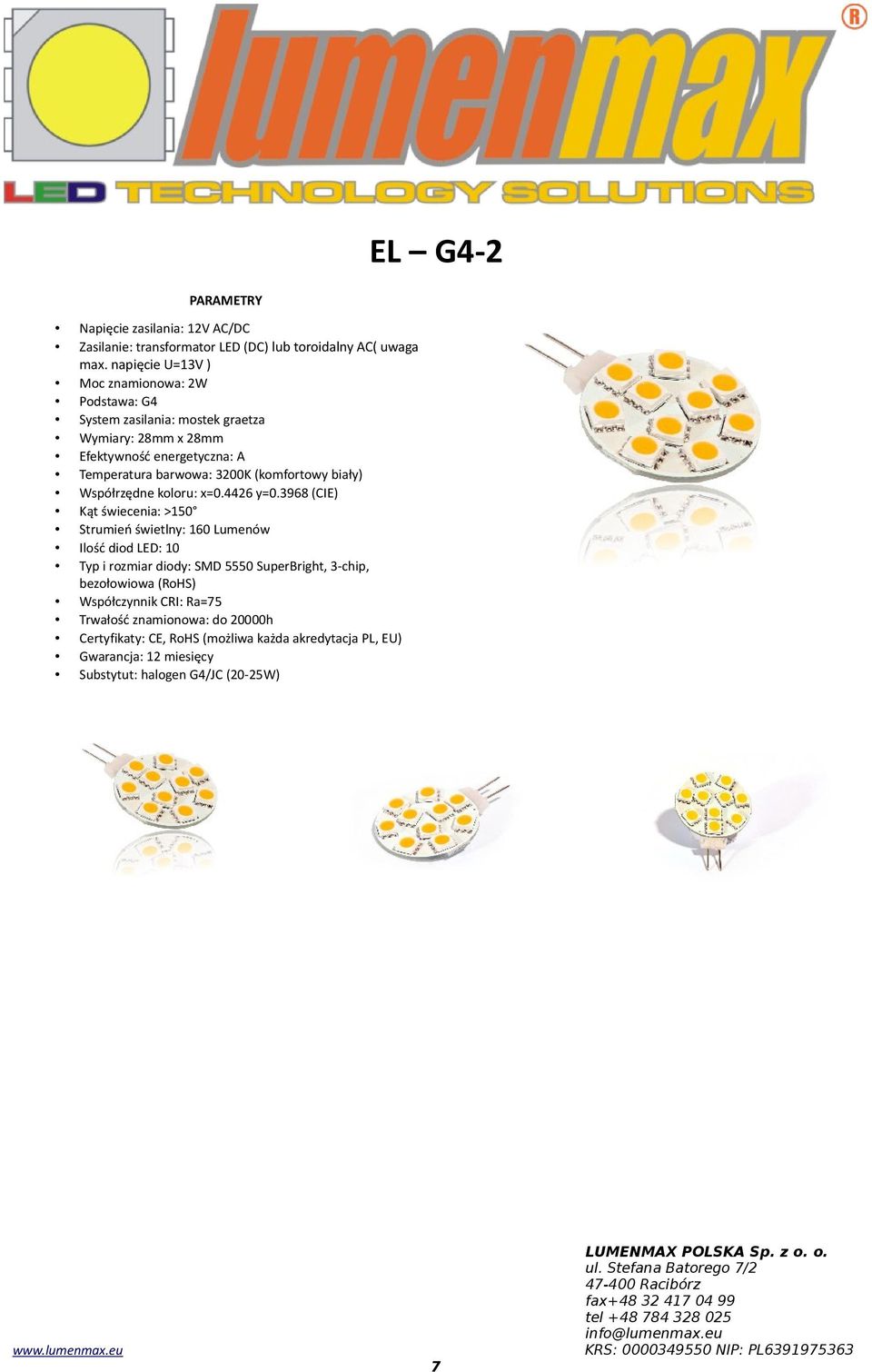

7 EL G4-2 Napięcie zasilania: 12V AC/DC Zasilanie: transformator LED (DC) lub toroidalny AC( uwaga max. napięcie U=13V ) Moc znamionowa: 2W Podstawa: G4 System zasilania: mostek graetza Wymiary: 28mm x 28mm Efektywność energetyczna: A Temperatura barwowa: 3200K (komfortowy biały) Współrzędne koloru: x= y= (CIE) Kąt świecenia: >150 Strumień świetlny: 160 Lumenów Ilość diod LED: 10 Typ i rozmiar diody: SMD 5550 SuperBright, 3-chip, bezołowiowa (RoHS) Współczynnik CRI: Ra=75 Trwałość znamionowa: do 20000h Certyfikaty: CE, RoHS (możliwa każda akredytacja PL, EU) Substytut: halogen G4/JC (20-25W) 7

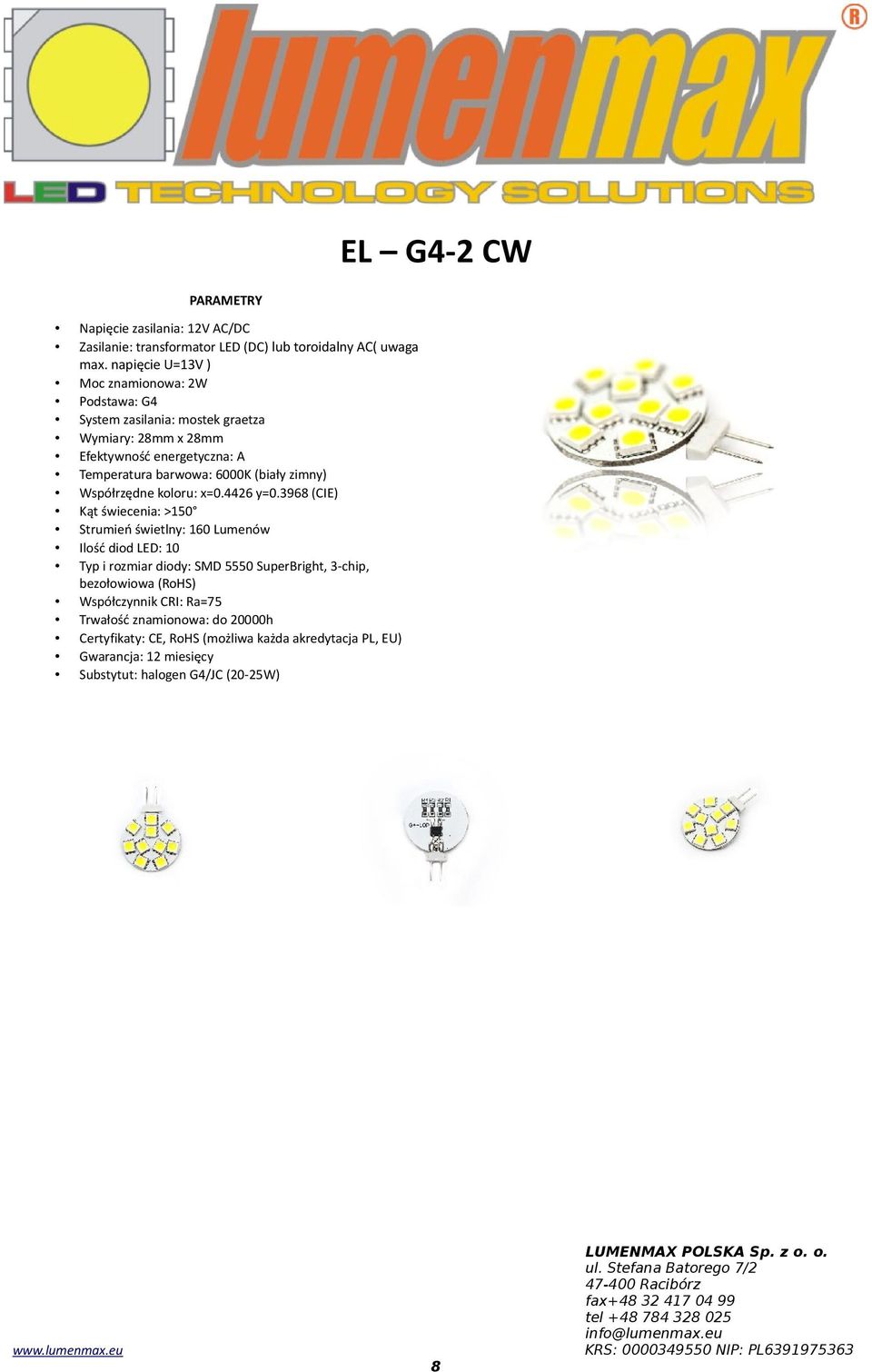

8 EL G4-2 CW Napięcie zasilania: 12V AC/DC Zasilanie: transformator LED (DC) lub toroidalny AC( uwaga max. napięcie U=13V ) Moc znamionowa: 2W Podstawa: G4 System zasilania: mostek graetza Wymiary: 28mm x 28mm Efektywność energetyczna: A Temperatura barwowa: 6000K (biały zimny) Współrzędne koloru: x= y= (CIE) Kąt świecenia: >150 Strumień świetlny: 160 Lumenów Ilość diod LED: 10 Typ i rozmiar diody: SMD 5550 SuperBright, 3-chip, bezołowiowa (RoHS) Współczynnik CRI: Ra=75 Trwałość znamionowa: do 20000h Certyfikaty: CE, RoHS (możliwa każda akredytacja PL, EU) Substytut: halogen G4/JC (20-25W) 8

9 EL SMB03 Napięcie zasilania: 12V AC/DC Zasilanie: transformator LED (DC) lub toroidalny (AC) Moc znamionowa: 2.5W Podstawa: MR11 System zasilania: przetwornik prądu Wymiary: 35x30mm Efektywność energetyczna: A Temperatura barwowa: 3200K (komfortowy biały) Współrzędne koloru: x= y= (CIE) Kąt świecenia: Strumień świetlny: 180 lumenów Ilość diod SMD: 12 Typ i rozmiar diody: SMT SuperBright 5550, 3-chip, bezołowiowa (RoHS) Współczynnik CRI: Ra=75 Trwałość znamionowa: do godzin Certyfikaty: CE, RoHS (możliwa każda akredytacja PL, EU) Gwarancja: 18 miesięcy Przeznaczenie i zastosowanie: absolutny substytut oświetlenia halogenowego ( 20-25W) 9

10 EL SMB08 MR16 Napięcie zasilania: 12V AC/DC (zasilacz LED lub toroidalny gdy U<14V) Zasilanie: transformator LED (DC) lub toroidalny (AC) Moc znamionowa: 4.5W Podstawa: GU5.3 (MR16) System zasilania: przetwornik prądu Wymiary: 50x50mm Efektywność energetyczna: A Temperatura barwowa: 3200K (komfortowy biały) Współrzędne koloru: x= y= (CIE) Kąt świecenia: Strumień świetlny: 300 lumenów Ilość diod SMD: 21 Typ i rozmiar diody: SMT SuperBright 5550, 3-chip, bezołowiowa (RoHS) Współczynnik CRI: Ra=75 Trwałość znamionowa: do godzin Certyfikaty: CE, RoHS (możliwa każda akredytacja PL, EU) Gwarancja: 18 miesięcy Przeznaczenie i zastosowanie: absolutny substytut oświetlenia halogenowego ( 40-50W) 10

11 EL SMB08 MR16 ALU Napięcie zasilania: 10-15V AC/DC Zasilanie: transformator LED (DC) lub toroidalny (AC) Moc znamionowa: 4.5W Podstawa: GU5.3 (MR16) System zasilania: przetwornik prądu Wymiary: 50x50mm Efektywność energetyczna: A Temperatura barwowa: 3200K (komfortowy biały) Współrzędne koloru: x= y= (CIE) Kąt świecenia: Strumień świetlny: 300 lumenów Ilość diod SMD: 21 Typ i rozmiar diody: SMT SuperBright 5550, 3-chip, bezołowiowa (RoHS) Współczynnik CRI: Ra=75 Szczelność: IP44 Chłodzenie: aluminiowy korpus Trwałość znamionowa: do godzin Certyfikaty: CE, RoHS (możliwa każda akredytacja PL, EU) Gwarancja: 18 miesięcy Przeznaczenie i zastosowanie: absolutny substytut oświetlenia halogenowego ( 40-50W) 11

12 EL SMB08 MR16 ALU CW Napięcie zasilania: 10-15V AC/DC Zasilanie: transformator LED (DC) lub toroidalny (AC) Moc znamionowa: 4.5W Podstawa: GU5.3 (MR16) System zasilania: przetwornik prądu Wymiary: 50x50mm Efektywność energetyczna: A Temperatura barwowa: 6000K (biały zimny) Współrzędne koloru: X= Y= (CIE) Kąt świecenia: Strumień świetlny: 300 lumenów Ilość diod SMD: 21 Typ i rozmiar diody: SMT SuperBright 5550, 3-chip, bezołowiowa (RoHS) Współczynnik CRI: Ra=75 Szczelność: IP44 Chłodzenie: aluminiowy korpus Trwałość znamionowa: do godzin Certyfikaty: CE, RoHS (możliwa każda akredytacja PL, EU) Gwarancja: 18 miesięcy Przeznaczenie i zastosowanie: absolutny substytut oświetlenia halogenowego ( 40-50W) 12

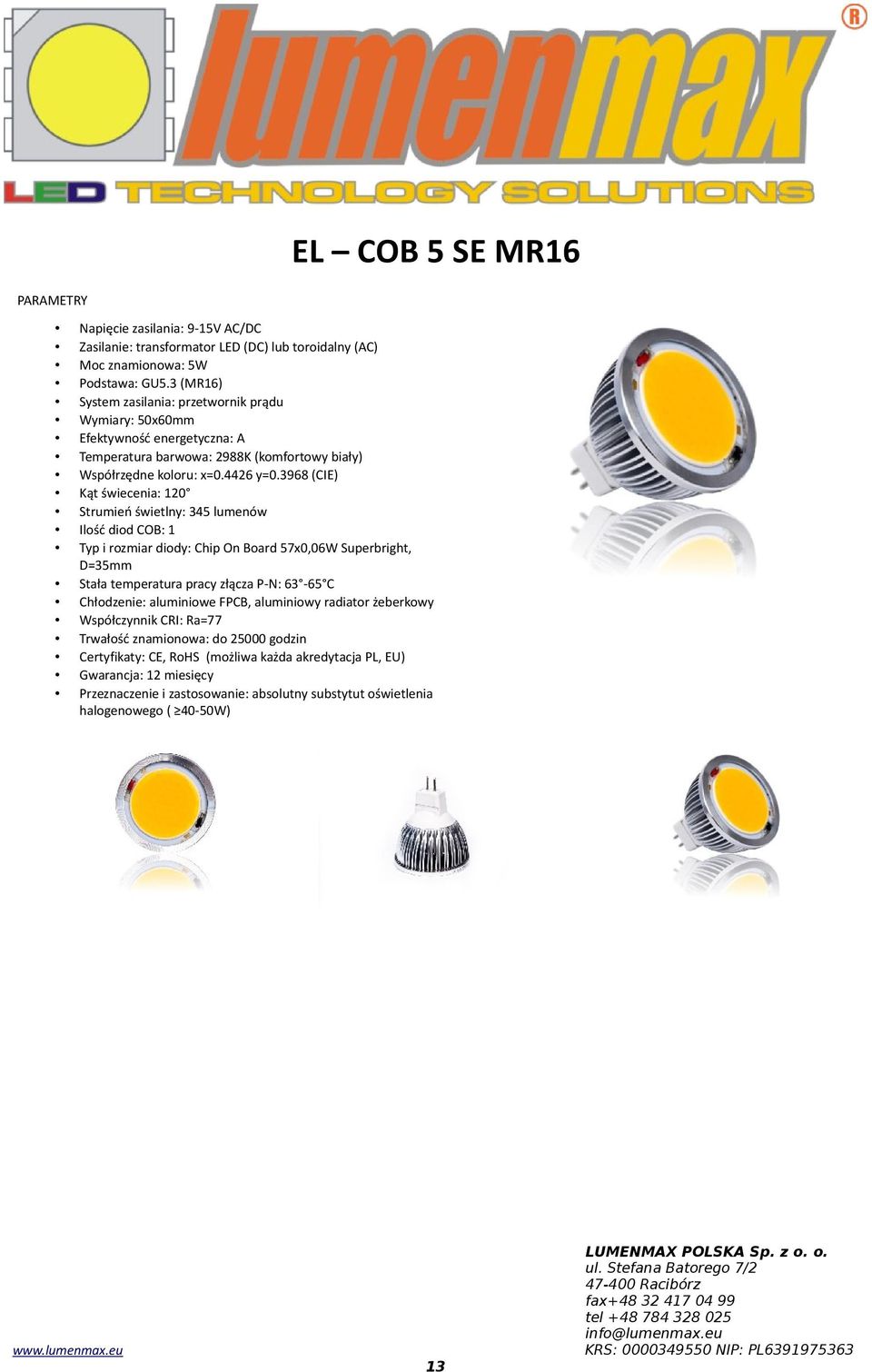

13 EL COB 5 SE MR16 Napięcie zasilania: 9-15V AC/DC Zasilanie: transformator LED (DC) lub toroidalny (AC) Moc znamionowa: 5W Podstawa: GU5.3 (MR16) System zasilania: przetwornik prądu Wymiary: 50x60mm Efektywność energetyczna: A Temperatura barwowa: 2988K (komfortowy biały) Współrzędne koloru: x= y= (CIE) Kąt świecenia: 120 Strumień świetlny: 345 lumenów Ilość diod COB: 1 Typ i rozmiar diody: Chip On Board 57x0,06W Superbright, D=35mm Stała temperatura pracy złącza P-N: C Chłodzenie: aluminiowe FPCB, aluminiowy radiator żeberkowy Współczynnik CRI: Ra=77 Trwałość znamionowa: do godzin Certyfikaty: CE, RoHS (możliwa każda akredytacja PL, EU) Przeznaczenie i zastosowanie: absolutny substytut oświetlenia halogenowego ( 40-50W) 13

14 EL HP03 MR16 Napięcie zasilania: 10-15V AC/DC Zasilanie: transformator LED (DC) lub toroidalny (AC) Moc znamionowa: 3W Podstawa: GU5.3 Wymiary: 50x50mm Efektywność energetyczna: A Temperatura barwowa: K (biały ciepły) Kąt świecenia: 60 Strumień świetlny: 240 lumenów Typ diody: 3 x 1W EPISTAR Chip Układ zasilania: zaawansowana przetwornica impulsowa Współczynnik CRI: Ra=75 Temperatura pracy korpusu: <53 C Stała temperatura pracy diod: <62 C Degradacja elektroluminescencji: 3% po 3000h Chłodzenie: radiator aluminiowy Trwałość znamionowa: do godzin Certyfikaty: CE, RoHS (możliwa każda akredytacja PL, EU) Przeznaczenie i zastosowanie: absolutny substytut punktowego oświetlenia halogenowego (30W) 14

15 EL HP03 CW MR16 Napięcie zasilania: 10-15V AC/DC Zasilanie: transformator LED (DC) lub toroidalny (AC) Moc znamionowa: 3W Podstawa: GU5.3 Wymiary: 50x50mm Efektywność energetyczna: A Temperatura barwowa: 6000K (biały zimny) Kąt świecenia: 60 Strumień świetlny: 240 lumenów Typ diody: 3 x 1W EPISTAR Chip Układ zasilania: zaawansowana przetwornica impulsowa Współczynnik CRI: Ra=75 Temperatura pracy korpusu: <53 C Stała temperatura pracy diod: <62 C Degradacja elektroluminescencji: 3% po 3000h Chłodzenie: radiator aluminiowy Trwałość znamionowa: do godzin Certyfikaty: CE, RoHS (możliwa każda akredytacja PL, EU) Przeznaczenie i zastosowanie: absolutny substytut punktowego oświetlenia halogenowego (30W) 15

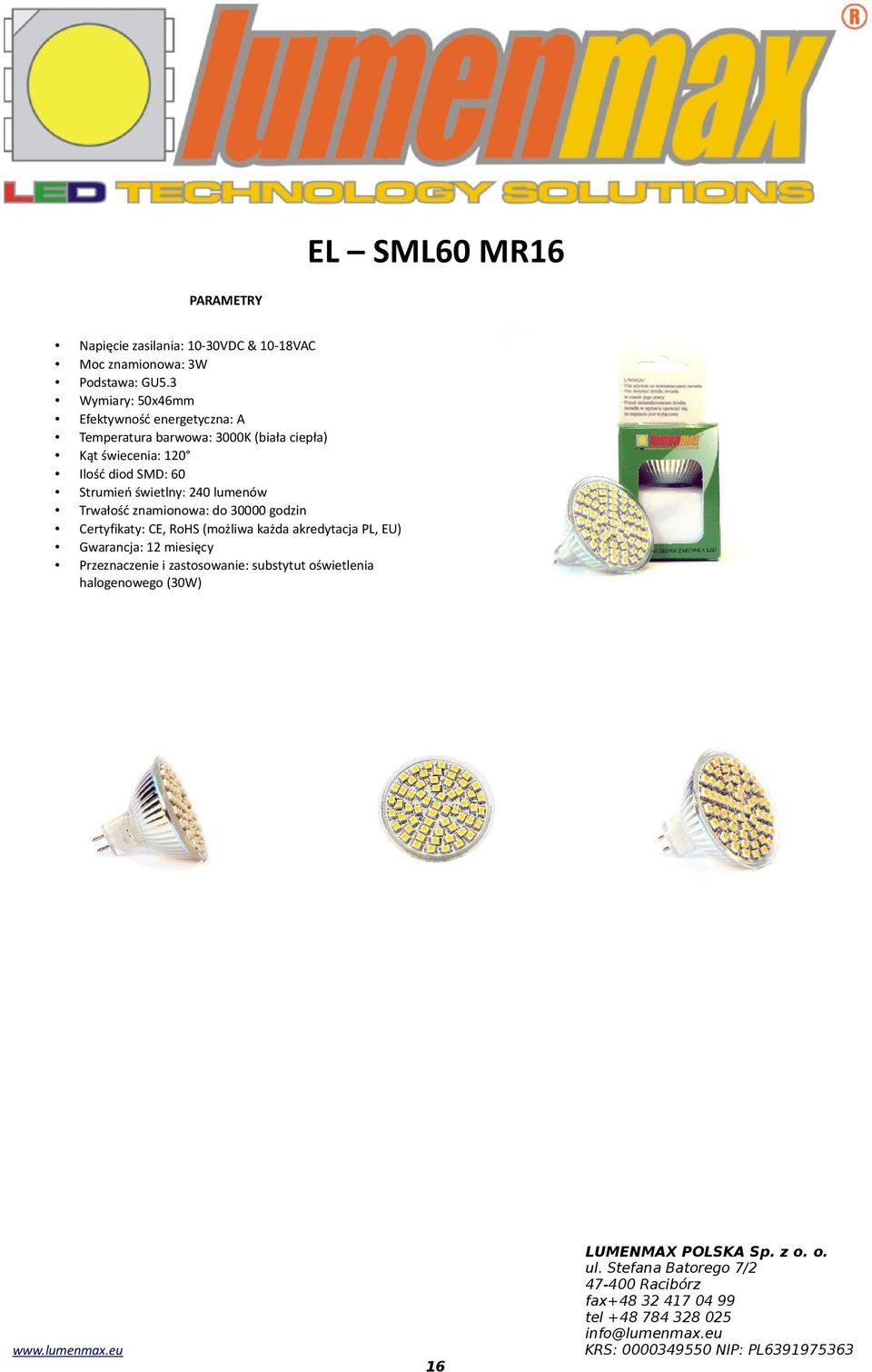

16 EL SML60 MR16 Napięcie zasilania: 10-30VDC & 10-18VAC Moc znamionowa: 3W Podstawa: GU5.3 Wymiary: 50x46mm Efektywność energetyczna: A Temperatura barwowa: 3000K (biała ciepła) Kąt świecenia: 120 Ilość diod SMD: 60 Strumień świetlny: 240 lumenów Trwałość znamionowa: do godzin Certyfikaty: CE, RoHS (możliwa każda akredytacja PL, EU) Przeznaczenie i zastosowanie: substytut oświetlenia halogenowego (30W) 16

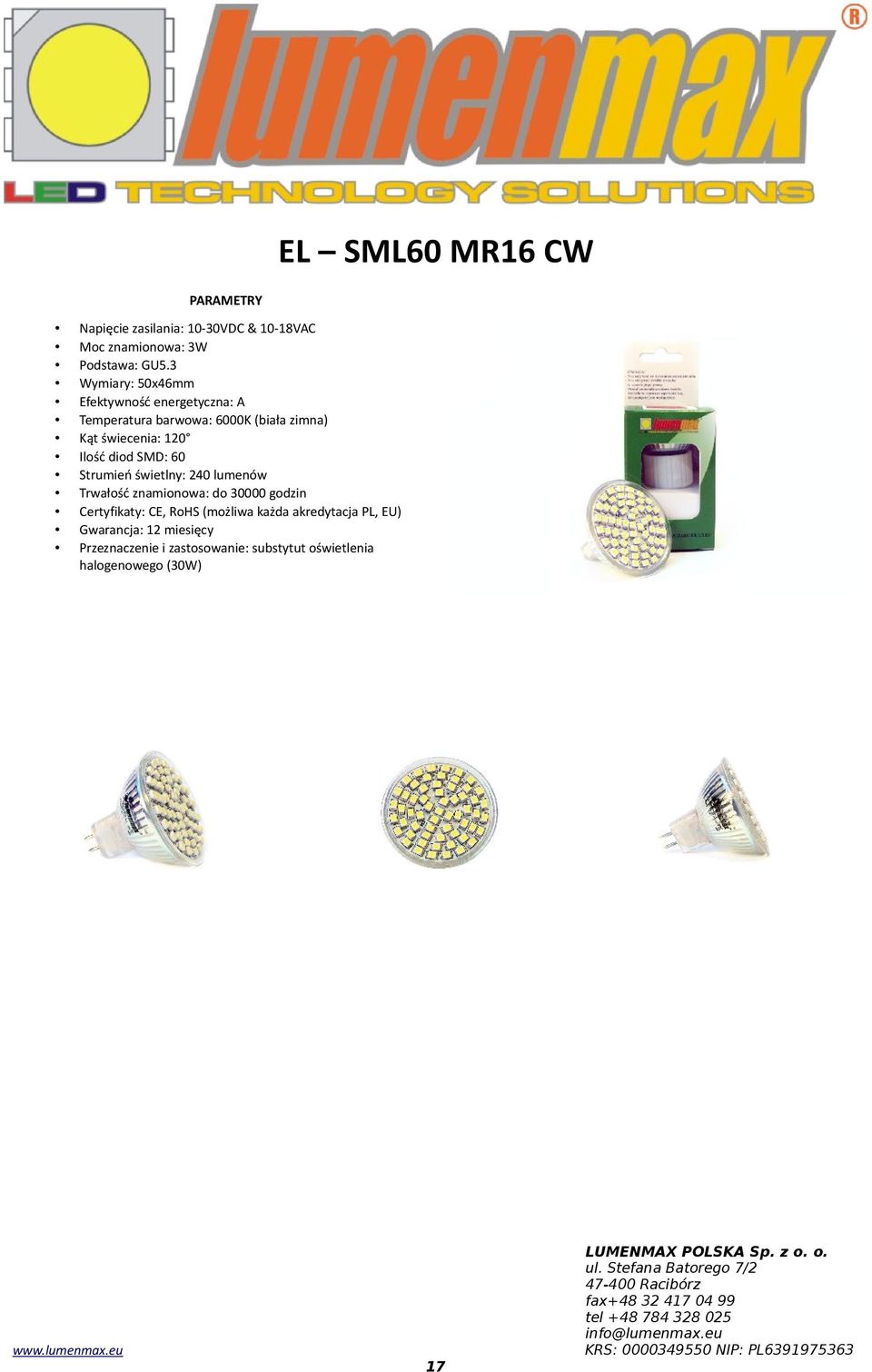

17 EL SML60 MR16 CW Napięcie zasilania: 10-30VDC & 10-18VAC Moc znamionowa: 3W Podstawa: GU5.3 Wymiary: 50x46mm Efektywność energetyczna: A Temperatura barwowa: 6000K (biała zimna) Kąt świecenia: 120 Ilość diod SMD: 60 Strumień świetlny: 240 lumenów Trwałość znamionowa: do godzin Certyfikaty: CE, RoHS (możliwa każda akredytacja PL, EU) Przeznaczenie i zastosowanie: substytut oświetlenia halogenowego (30W) 17

18 ŹRÓDŁA ŚWIATŁA LED NA TRZONKACH GU10 GU10 to trzonek popularnie używany w oprawach dla żarówek halogenowych. Najczęściej stosowany w oświetleniu sufitowym, na ściennym, dekoracyjnym lub do opraw meblowych. Produkty Lumenmax na trzonkach GU10, dzięki zastosowaniu wysokiej klasy podzespołów, stanowią doskonały substytut - drogich w eksploatacji i emitujący niezdrowy strumień świetlny żarówek halogenowych. Zastosowany układ zasilający pozwala zainstalować produkty Lumenmax na trzonkach GU10 bezpośrednio do sieci elektrycznej 230V. Źródła światła Lumenmax GU10 doskonale sprawdzają się w warunkach domowych, a po zastosowaniu oprawy o wystarczającym parametrze IP można stosować je również na zewnątrz. Odpowiednio niska temperatura pracy sprawia, że produkty Lumenmax zapewniają bezpieczeństwo dla ciebie i dla twoich bliskich. 18

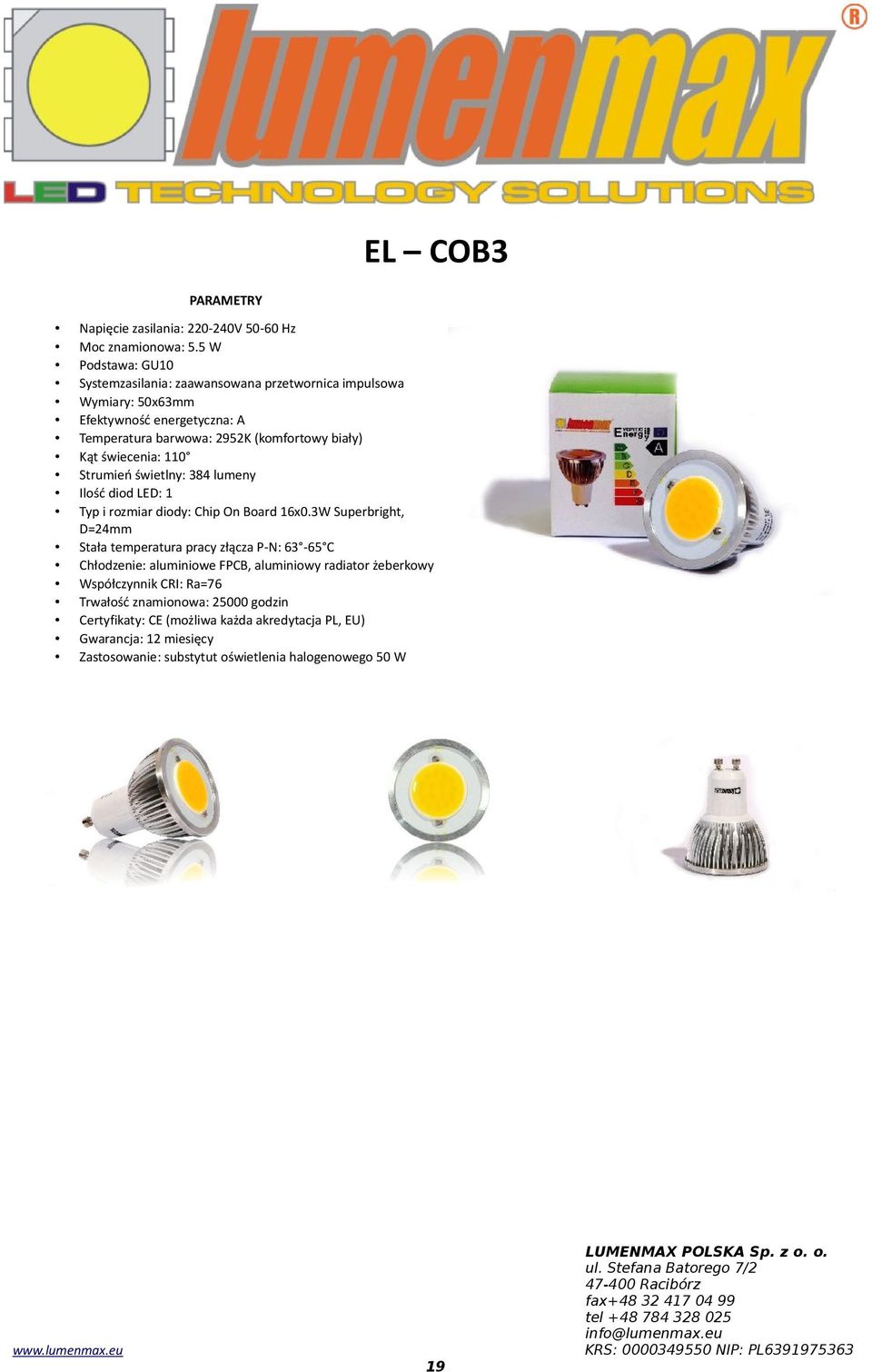

19 EL COB3 Napięcie zasilania: V Hz Moc znamionowa: 5.5 W Podstawa: GU10 Systemzasilania: zaawansowana przetwornica impulsowa Wymiary: 50x63mm Efektywność energetyczna: A Temperatura barwowa: 2952K (komfortowy biały) Kąt świecenia: 110 Strumień świetlny: 384 lumeny Ilość diod LED: 1 Typ i rozmiar diody: Chip On Board 16x0.3W Superbright, D=24mm Stała temperatura pracy złącza P-N: C Chłodzenie: aluminiowe FPCB, aluminiowy radiator żeberkowy Współczynnik CRI: Ra=76 Trwałość znamionowa: godzin Certyfikaty: CE (możliwa każda akredytacja PL, EU) Zastosowanie: substytut oświetlenia halogenowego 50 W 19

20 EL COB5 SM Napięcie zasilania: V Hz Moc znamionowa: 5W Podstawa: GU10 System zasilania: zaawansowana przetwornica impulsowa Wymiary: 50x65mm Efektywność energetyczna: A Temperatura barwowa: 2988K Kąt świecenia: 120 Strumień świetlny: 345 lumenów Ilość diod LED: 1 Typ i rozmiar diody: Chip On Board 57x0,06W Superbright, D=37mm Stała temperatura pracy złącza P-N: C Chłodzenie: aluminiowe FPCB, aluminiowy radiator żeberkowy Współczynnik CRI: Ra=77 Trwałość znamionowa: godzin Certyfikaty: CE (możliwa każda akredytacja PL, EU) Zastosowanie: substytut oświetlenia halogenowego 40W 20

21 EL COB5 Napięcie zasilania: V Hz Moc znamionowa: 8W Podstawa: GU10 System zasilania: zaawansowana przetwornica impulsowa Wymiary: 50x74mm Efektywność energetyczna: A Temperatura barwowa: 3038K Kąt świecenia: 120 Strumień świetlny: 504 lumeny Ilość diod LED: 1 Typ i rozmiar diody: Chip On Board 24x0.3W Superbright, D=31mm Stała temperatura pracy złącza P-N: C Chłodzenie: aluminiowe FPCB, aluminiowy radiator żeberkowy Współczynnik CRI: Ra=77 Trwałość znamionowa: godzin Certyfikaty: CE (możliwa każda akredytacja PL, EU) Przeznaczenie i zastosowanie: absolutny substytut oświetlenia halogenowego 60W 21

22 EL HP03 Napięcie zasilania: V Hz Moc znamionowa: 3W Podstawa: GU10 Wymiary: 50x60mm Efektywność energetyczna: A Temperatura barwowa: K (ciepły biały) Kąt świecenia: 60 Strumień świetlny: 240 lumenów Typ diody: 3 x 1W EPISTAR Chip Układ zasilania: zaawansowana przetwornica impulsowa Współczynnik CRI: Ra=75 Temperatura pracy korpusu: <53 C Stała temperatura pracy diod: <62 C Degradacja elektroluminescencji: 3% po 3000h Chłodzenie: Radiator Alu Trwałość znamionowa: do godzin Certyfikaty: CE, RoHS (możliwa każda akredytacja PL, EU) Przeznaczenie i zastosowanie: absolutny substytut punktowego oświetlenia halogenowego (30W) 22

23 EL HP03 CW Napięcie zasilania: V Hz Moc znamionowa: 3W Podstawa: GU10 Wymiary: 50x60mm Efektywność energetyczna: A Temperatura barwowa: 6000K (biały zimny) Kąt świecenia: 60 Strumień świetlny: 240 lumenów Typ diody: 3 x 1W EPISTAR Chip Układ zasilania: zaawansowana przetwornica impulsowa Współczynnik CRI: Ra=75 Temperatura pracy korpusu: <53 C Stała temperatura pracy diod: <62 C Degradacja elektroluminescencji: 3% po 3000h Chłodzenie: Radiator Alu Trwałość znamionowa: do godzin Certyfikaty: CE, RoHS (możliwa każda akredytacja PL, EU) Przeznaczenie i zastosowanie: absolutny substytut punktowego oświetlenia halogenowego (30W) 23

24 EL SML 12 Napięcie zasilania: V Hz Moc znamionowa: 2W Podstawa: GU10 Wymiary: 35x50mm Efektywność energetyczna: A Temperatura barwowa: 3200K (biała ciepła) Kąt świecenia: 120 Ilość diod SMD: 12 Strumień świetlny: 130 lumenów Trwałość znamionowa: do godzin Certyfikaty: CE, RoHS (możliwa każda akredytacja PL, EU) Przeznaczenie i zastosowanie: substytut oświetlenia halogenowego (25W) 24

25 EL SMB04 Napięcie zasilania: V Hz Moc znamionowa: 3.6W+Q Podstawa: GU10 System zasilania: mostek graetza, kondensatory Wymiary: 50x56mm Efektywność energetyczna: A Temperatura barwowa: 3200K (biały ciepły) Współrzędne koloru: x= y= (CIE) Kąt świecenia: Strumień świetlny: 180 lumenów Ilość diod SMD: 12 Typ i rozmiar diody: SMT SuperBright 5550, 3-chip, bezołowiowa (RoHS) Współczynnik CRI: Ra=75 Szczelność: IP44 Trwałość znamionowa: do godzin Certyfikaty: CE, ROHS (możliwa każda akredytacja PL, EU) Przeznaczenie i zastosowanie: substytut oświetlenia halogenowego ( 25W) 25

26 EL SMB07 Napięcie zasilania: V Hz Moc znamionowa: 4.5W+Q Podstawa: GU10 System zasilania: mostek graetza, kondensatory Wymiary: 50mm x 56mm Efektywność energetyczna : A Temperatura barwowa : 3200K (biały ciepły) Współrzędne koloru: x= y= (CIE) Kąt świecenia: º Strumień świetlny: 300 Lumenów Ilość diod LED: 21 Typ i rozmiar diody: SMT SuperBright 5550, 3-chip, bezołowiowa (RoHS) Współczynnik CRI: Ra=75 Szczelność: IP44 Trwałość znamionowa: do 30000h Certyfikaty: CE, ROHS (możliwa każda akredytacja PL, EU) Przeznaczenie i zastosowanie: substytut oświetlenia halogenowego (40W) 26

27 EL SMB07 AL Napięcie zasilania: V Hz Moc znamionowa: 4.5W+Q Podstawa: GU10 System zasilania: mostek graetza, kondensatory Wymiary: 50mm x 56mm Efektywność energetyczna : A Temperatura barwowa : 3200K (biały ciepły) Współrzędne koloru: x= y= (CIE) Kąt świecenia: º Strumień świetlny: 300 Lumenów Ilość diod LED: 21 Typ i rozmiar diody: SMT SuperBright 5550, 3-chip, bezołowiowa (RoHS) Współczynnik CRI: Ra=75 Szczelność: IP44 Chłodzenie: aluminiowy korpus Trwałość znamionowa: do 30000h Certyfikaty: CE, ROHS (możliwa każda akredytacja PL, EU) Przeznaczenie i zastosowanie: substytut oświetlenia halogenowego (40W) 27

28 EL SMB08 Napięcie zasilania: V 50-60Hz Moc znamionowa: 4.5W Podstawa: GU10 System zasilania: zaawansowana przetwornica prądowa Wymiary: 50x56mm Efektywność energetyczna: A Temperatura barwowa: 3200K (biały ciepły) Współrzędne koloru: x= y= (CIE) Kąt świecenia: Strumień świetlny: 300 lumenów Ilość diod SMD: 21 Typ i rozmiar diody: SMT SuperBright 5550, 3-chip, bezołowiowa (RoHS) Współczynnik CRI: Ra=75 Trwałość znamionowa: do godzin Certyfikaty: CE, RoHS (możliwa każda akredytacja PL, EU) Gwarancja: 18 miesięcy Przeznaczenie i zastosowanie: absolutny substytut oświetlenia halogenowego ( 40-50W) 28

29 EL SMB09 Napięcie zasilania: V Hz Moc znamionowa: 5W Podstawa: GU10 System zasilania: zaawansowana przetwornica prądowa Wymiary: 50x56mm Efektywność energetyczna: A Temperatura barwowa: 3200K (biały ciepły) Współrzędne koloru: x= y= (CIE) Kąt świecenia: Strumień świetlny: 350 lumenów Ilość diod SMD: 24 Typ i rozmiar diody: SMT SuperBright 5550, 3-chip, bezołowiowa (RoHS) Współczynnik CRI: Ra=75 Trwałość znamionowa: do godzin Certyfikaty: CE, RoHS (możliwa każda akredytacja PL, EU) Gwarancja: 18 miesięcy Przeznaczenie i zastosowanie: absolutny substytut oświetlenia halogenowego ( 50-60W) 29

30 EL SMB09 CW Napięcie zasilania: V Hz Moc znamionowa: 5W Podstawa: GU10 System zasilania: zaawansowana przetwornica prądowa Wymiary: 50x56mm Efektywność energetyczna: A Temperatura barwowa: 6000K (biały zimny) Współrzędne koloru: x= y= (CIE) Kąt świecenia: Strumień świetlny: 350 lumenów Ilość diod SMD: 24 Typ i rozmiar diody: SMT SuperBright 5550, 3-chip, bezołowiowa (RoHS) Współczynnik CRI: Ra=75 Trwałość znamionowa: do godzin Certyfikaty: CE, RoHS (możliwa każda akredytacja PL, EU) Gwarancja: 18 miesięcy Przeznaczenie i zastosowanie: absolutny substytut oświetlenia halogenowego ( 50-60W) 30

31 EL SMB09 ALU Napięcie zasilania: V Hz Moc znamionowa: 5W Podstawa: GU10 System zasilania: zaawansowana przetwornica prądowa Wymiary: 50x56mm Efektywność energetyczna: A Temperatura barwowa: 3200K (biały ciepły) Współrzędne koloru: x= y= (CIE) Kąt świecenia: 120 Strumień świetlny: 350 lumenów Ilość diod SMD: 24 Typ i rozmiar diody: SMT SuperBright 5550, 3-chip, bezołowiowa (RoHS) Współczynnik CRI: Ra=75 Szczelność: IP44 Chłodzenie: aluminiowy korpus Trwałość znamionowa: do godzin Certyfikaty: CE, RoHS (możliwa każda akredytacja PL, EU) Gwarancja: 18 miesięcy Przeznaczenie i zastosowanie: absolutny substytut oświetlenia halogenowego ( 50-60W) 31

32 EL SMB09 ALU CW Napięcie zasilania: V Hz Moc znamionowa: 5W Podstawa: GU10 System zasilania: zaawansowana przetwornica prądowa Wymiary: 50x56mm Efektywność energetyczna: A Temperatura barwowa: 6000K (biały zimny) Współrzędne koloru: x= y= (CIE) Kąt świecenia: 120 Strumień świetlny: 350 lumenów Ilość diod SMD: 24 Typ i rozmiar diody: SMT SuperBright 5550, 3-chip, bezołowiowa (RoHS) Współczynnik CRI: Ra=75 Szczelność: IP44 Chłodzenie: aluminiowy korpus Trwałość znamionowa: do godzin Certyfikaty: CE, RoHS (możliwa każda akredytacja PL, EU) Gwarancja: 18 miesięcy Przeznaczenie i zastosowanie: absolutny substytut oświetlenia halogenowego ( 50-60W) 32

33 EL SMB09 D Napięcie zasilania: V Hz Moc znamionowa: 5W Podstawa: GU10 System zasilania: zaawansowana przetwornica prądowa Wymiary: 50x56mm Efektywność energetyczna: A Temperatura barwowa: 3200K (biały ciepły) Współrzędne koloru: x= y= (CIE) Kąt świecenia: Strumień świetlny: 350 lumenów Ilość diod SMD: 24 Typ i rozmiar diody: SMT SuperBright 5550, 3-chip, bezołowiowa (RoHS) Współczynnik CRI: Ra=75 Trwałość znamionowa: do godzin Certyfikaty: CE, RoHS (możliwa każda akredytacja PL, EU) Gwarancja: 18 miesięcy Przeznaczenie i zastosowanie: absolutny substytut oświetlenia halogenowego ( 50-60W) Żarówka współpracuje ze ściemniaczem LED Lumenmax 33

34 EL SMB09 D CW Napięcie zasilania: V Hz Moc znamionowa: 5W Podstawa: GU10 System zasilania: zaawansowana przetwornica prądowa Wymiary: 50x56mm Efektywność energetyczna: A Temperatura barwowa: 6000K (biały zimny) Współrzędne koloru: x= y= (CIE) Kąt świecenia: Strumień świetlny: 350 lumenów Ilość diod SMD: 24 Typ i rozmiar diody: SMT SuperBright 5550, 3-chip, bezołowiowa (RoHS) Współczynnik CRI: Ra=75 Trwałość znamionowa: do godzin Certyfikaty: CE, RoHS (możliwa każda akredytacja PL, EU) Gwarancja: 18 miesięcy Przeznaczenie i zastosowanie: absolutny substytut oświetlenia halogenowego ( 50-60W) Żarówka współpracuje ze ściemniaczem LED Lumenmax 34

35 EL SML60 GU10 Napięcie zasilania: V Hz Moc znamionowa: 3.5W Podstawa: GU10 Wymiary: 50x55mm Efektywność energetyczna: A Temperatura barwowa: 3200K (biały ciepły) Kąt świecenia: 120 Ilość diod SMD: 60 Strumień świetlny: 240 lumenów Trwałość znamionowa: do godzin Certyfikaty: CE, RoHS (możliwa każda akredytacja PL, EU) Przeznaczenie i zastosowanie: substytut oświetlenia halogenowego (30W) 35

36 EL SML60 CW GU10 Napięcie zasilania: V Hz Moc znamionowa: 3.5W Podstawa: GU10 Wymiary: 50x55mm Efektywność energetyczna: A Temperatura barwowa: 3200K (biały zimny) Kąt świecenia: 120 Ilość diod SMD: 60 Strumień świetlny: 240 lumenów Trwałość znamionowa: do godzin Certyfikaty: CE, RoHS (możliwa każda akredytacja PL, EU) Przeznaczenie i zastosowanie: substytut oświetlenia halogenowego (30W) 36

37 EL CER Napięcie zasilania: V Hz Moc znamionowa: 5W Podstawa: GU10 System zasilania: zaawansowana przetwornica prądowa Wymiary: 50x55mm Efektywność energetyczna: A Temperatura barwowa: 3200K (komfortowy biały) Kąt świecenia: 90 Strumień świetlny: 400 lumenów Ilość diod SMD: 10 Typ i rozmiar diody: SMD 5630, 1-chip Współczynnik CRI: Ra=75 Trwałość znamionowa: do godzin Certyfikaty: CE, RoHS (możliwa każda akredytacja PL, EU) obudowa: ceramiczna + szklany klosz temperatura złącza: 50st C Temperatura korpusu: 67st C Gwarancja: 18 miesięcy Przeznaczenie i zastosowanie: absolutny substytut oświetlenia halogenowego ( 50-60W) 37

38 EL CER CW Napięcie zasilania: V Hz Moc znamionowa: 5W Podstawa: GU10 System zasilania: zaawansowana przetwornica prądowa Wymiary: 50x55mm Efektywność energetyczna: A Temperatura barwowa: 6000K (biały zimny) Kąt świecenia: 90 Strumień świetlny: 400 lumenów Ilość diod SMD: 10 Typ i rozmiar diody: SMD 5630, 1-chip Współczynnik CRI: Ra=75 Trwałość znamionowa: do godzin Certyfikaty: CE, RoHS (możliwa każda akredytacja PL, EU) obudowa: ceramiczna + szklany klosz temperatura złącza: 50st C Temperatura korpusu: 67st C Gwarancja: 18 miesięcy Przeznaczenie i zastosowanie: absolutny substytut oświetlenia halogenowego ( 50-60W) 38

39 ŹRÓDŁA ŚWIATŁA LED NA TRZONKACH G9 Źródła światła LED Lumenmax na trzonkach G9 to świetne substytuty tradycyjnych żarówek na trzonkach G9. Produkty Lumenmax cechują się bezpieczną temperaturą pracy, niskim poborem energii elektrycznej, nowoczesnym kształtem oraz wysoką jakością zastosowanych podzespołów. Układ zasilający produktów Lumenmax na trzonkach G9 pozwala stosować je bezpośrednio w sieci elektrycznej V 50-60Hz. 39

40 EL G9 2 Napięcie zasilania: V Hz Moc znamionowa: 5,5W Podstawa: GU9 Wymiary: 33x65mm Efektywność energetyczna: A Temperatura barwowa: 3200K (biala ciepła) Kąt świecenia: 180 Ilość diod SMD: 24 Strumień świetlny: 380 lumenów Trwałość znamionowa: do godzin Certyfikaty: CE, RoHS (możliwa każda akredytacja PL, EU) Przeznaczenie i zastosowanie: substytut oświetlenia wolframowego 40W 40

41 EL G9 2 CW Napięcie zasilania: V Hz Moc znamionowa: 5,5W Podstawa: GU9 Wymiary: 33x65mm Efektywność energetyczna: A Temperatura barwowa: 6000K (biała zimna) Współrzędne koloru: X= Y= (CIE) Kąt świecenia: 180 Ilość diod SMD: 24 Strumień świetlny: 380 lumenów Trwałość znamionowa: do godzin Certyfikaty: CE, RoHS (możliwa każda akredytacja PL, EU) Przeznaczenie i zastosowanie: substytut oświetlenia wolframowego 40W 41

42 ŹRÓDŁA ŚWIATŁA LED NA TRZONKACH E14 i E27 Tradycyjne źródła światła najczęściej wyposażone są w trzonki Edisona oznaczone dużą literą E, cyfry zapisane po literze E określają średnice gwintu w milimetrach. W Europie tradycyjne żarówki najczęściej wyposażone są w trzonki E27 lub E14. Produkty Lumenmax na trzonkach Edisona to doskonałe rozwiązanie dla domu czy miejsca pracy. Zastosowanie najpopularniejszych trzonków sprawia, że instalacja produktów Lumenmax jest łatwa i nie wymaga dodatkowej ingerencji w instalacji elektrycznej. Doskonale sprawdzają się jako substytutu żarówek wolframowych, żarówek halogenowych lub świetlówek kompaktowych. 42

43 EL CSMB 21 Napięcie zasilania: V Hz Moc znamionowa: 4.5W+Q Podstawa: E14 JDR System zasilania: mostek graetza, kondensatory Wymiary: 50mm x 72mm Efektywność energetyczna: A Temperatura barwowa: 3200K (komfortowy biały) Współrzędne koloru: x=0.42 y=0.40 (CIE1932) Kąt świecenia: º Strumień świetlny: 300 Lumenów Ilość diod LED: 21 Typ i rozmiar diody: SMT Ultra Bright 5550, 3-chip, bezołowiowa (RoHS) Współczynnik CRI: Ra=75 Szczelność: IP44 Trwałość znamionowa: do 30000h Certyfikaty: CE, RoHS (możliwa każda akredytacja PL, EU) Przeznaczenie i zastosowanie: substytut oświetlenia halogenowego (40W) 43

44 EL HPC 03 Napięcie zasilania: V Hz Moc znamionowa: 3W Podstawa: E14 System zasilania: zaawansowana przetwornica prądowa Wymiary: 37mm x 125mm Efektywność energetyczna: A Temperatura barwowa: k (biała ciepła) Kąt świecenia: 180 Strumień świetlny: 240 Lumenów Ilość diod LED: 3 Typ i rozmiar diody: Hi-Power SMD Współczynnik CRI: Ra 80 Chłodzenie: alu-radiator Trwałość znamionowa: do 30000h Certyfikaty: CE, RoHS (możliwa każda akredytacja PL, EU ) Gwarancja: 18 miesięcy Substytut: 25-30W żarówka wolframowa 44

45 EL HPC 03 płomyk Napięcie zasilania: V Hz Moc znamionowa: 3W Podstawa: E14 System zasilania: zaawansowana przetwornica prądowa Wymiary: 37mm x 125mm Efektywność energetyczna: A Temperatura barwowa: K (biała ciepła) Kąt świecenia: 180 Strumień świetlny: 240 Lumenów Ilość diod LED: 3 Typ i rozmiar diody: Hi-Power SMD Współczynnik CRI: Ra 80 Chłodzenie: alu-radiator Trwałość znamionowa: do 30000h Certyfikaty: CE, RoHS (możliwa każda akredytacja PL, EU ) Gwarancja: 18 miesięcy Substytut: 25-30W żarówka wolframowa 45

46 EL CSMB27 M Napięcie zasilania: V Hz Moc znamionowa: 5W Podstawa: E14 Rodzaj szkła : Mleczny System zasilania: zaawansowana przetwornica prądowa Wymiary: 36mm x 120mm Efektywność energetyczna: A Temperatura barwowa: 3200K (komfortowy biały) Współrzędne koloru: x= y= (CIE) Kąt świecenia: 180º Strumień świetlny: 380 Lumenów Ilość diod LED: 27 Typ i rozmiar diody: SMD 5550 SuperBright, 3-chip, bezołowiowa (RoHS) Współczynnik CRI: Ra=75 Chłodzenie: alu-radiator, alu-fpcb Trwałość znamionowa: do 30000h Certyfikaty: CE, RoHS (możliwa każda akredytacja PL, EU ) Gwarancja: 18 miesięcy Substytut: 40W żarówka wolframowa 46

47 EL CSMB27 T Napięcie zasilania: V Hz Moc znamionowa: 5W Podstawa: E14 Rodzaj szkła : Transparentny System zasilania: zaawansowana przetwornica prądowa Wymiary: 36mm x 120mm Efektywność energetyczna: A Temperatura barwowa: 3200K (komfortowy biały) Współrzędne koloru: x= y= (CIE) Kąt świecenia: 180º Strumień świetlny: 380 Lumenów Ilość diod LED: 27 Typ i rozmiar diody: SMD 5550 SuperBright, 3-chip, bezołowiowa (RoHS) Współczynnik CRI: Ra=75 Chłodzenie: alu-radiator, alu-fpcb Trwałość znamionowa: do 30000h Certyfikaty: CE, RoHS (możliwa każda akredytacja PL, EU ) Gwarancja: 18 miesięcy Substytut: 40W żarówka wolframowa 47

48 EL SML 60 Napięcie zasilania: V Hz Moc znamionowa: 3.5W Podstawa: E27 Wymiary: 50x70mm Efektywność energetyczna: A Temperatura barwowa: K (biała ciepła) Kąt świecenia: 120 Ilość diod SMD: 60 Strumień świetlny: 240 lumenów Trwałość znamionowa: do godzin Certyfikaty: CE, RoHS (możliwa każda akredytacja PL, EU) Przeznaczenie i zastosowanie: substytut oświetlenia halogenowego (30W) 48

49 EL COSMB 24 Napięcie zasilania : V Hz Moc znamionowa : 5W Podstawa : E27 System zasilania: mostek graetza, kondensatory Wymiary: 30mm x 73mm Efektywność energetyczna : A Temperatura barwowa : K Kąt świecenia: 180 Strumień świetlny : 380 Lumenów Ilość diod LED: 24 Współczynnik CRI: Ra 75 Trwałość znamionowa: do 30000h Certyfikaty: CE, RoHS (możliwa każda akredytacja PL, EU ) Gwarancja: 18 miesięcy Substytut: 40W żarówka wolframowa 49

50 EL GSMB 27 M Napięcie zasilania: V Hz Moc znamionowa: 5W Podstawa: E27 Rodzaj szkła: Mleczny System zasilania: zaawansowana przetwornica prądowa Wymiary: 50mm x 110mm Efektywność energetyczna: A Temperatura barwowa: 3200K (komfortowy biały) Współrzędne koloru: x= y= (CIE) Kąt świecenia: 180º Strumień świetlny: 380 Lumenów Ilość diod LED: 27 Typ i rozmiar diody: SMT SuperBright 5550, 3-chip, bezołowiowa (RoHS) Współczynnik CRI: Ra=75 Chłodzenie: alu-radiator, alu-fpcb Trwałość znamionowa: do 30000h Certyfikaty: CE, RoHS (możliwa każda akredytacja PL, EU) Gwarancja: 18 miesięcy Substytut: 40W żarówka wolframowa 50

51 EL GSMB 27 O Napięcie zasilania: V Hz Moc znamionowa: 5W Podstawa: E27 Rodzaj szkła: Mleczny System zasilania: zaawansowana przetwornica prądowa Wymiary: 50mm x 110mm Efektywność energetyczna: A Temperatura barwowa: 3200K (komfortowy biały) Współrzędne koloru: x= y= (CIE) Kąt świecenia: 180º Strumień świetlny: 380 Lumenów Ilość diod LED: 27 Typ i rozmiar diody: SMT SuperBright 5550, 3-chip, bezołowiowa (RoHS) Współczynnik CRI: Ra=75 Chłodzenie: alu-radiator, alu-fpcb Trwałość znamionowa: do 30000h Certyfikaty: CE, RoHS (możliwa każda akredytacja PL, EU) Gwarancja: 18 miesięcy Substytut: 40W żarówka wolframowa 51

52 EL DSMB 100 Napięcie zasilania : V Hz Moc znamionowa : 6W Podstawa : E27 System zasilania: zaawansowana przetwornica impulsowa Wymiary: 40mm x 145mm Efektywność energetyczna : A Temperatura barwowa : 3100K (biała ciepła) Kąt świecenia: 120 Strumień świetlny : 400 lumenów Ilość diod LED: 100 Typ i rozmiar diody : 1-chip 3528 x 100 Chłodzenie: aluminiowy radiator żeberkowy Trwałość znamionowa: do 30000h Certyfikaty: CE, RoHS (możliwa każda akredytacja PL, EU ) Substytut: absolutny substytut żarówki wolframowej 40-50W 52

53 EL COSMB 44 Napięcie zasilania : V Hz Moc znamionowa : 8W Podstawa : E27 System zasilania: zaawansowana przetwornica impulsowa Wymiary: 35mm x 110mm Efektywność energetyczna : A Temperatura barwowa : 3200K (biała ciepła) Współrzędne koloru: x= y= (CIE) Kąt świecenia: 180 Strumień świetlny : 572 Lumenów Ilość diod LED: 44 Typ i rozmiar diody : SMD 5550 SuperBright, 3-chip, bezołowiowa (RoHS) Współczynnik CRI: Ra 80 Chłodzenie: alu-pcb Trwałość znamionowa: do 30000h Certyfikaty: CE, RoHS (możliwa każda akredytacja PL, EU ) Gwarancja: 18 miesięcy Substytut: 60W żarówka wolframowa 53

54 EL COSMB 72 Napięcie zasilania : V Hz Moc znamionowa : 12W Podstawa : E27 System zasilania: zaawansowana przetwornica impulsowa Wymiary: 50mm x 120mm Efektywność energetyczna : A Temperatura barwowa : K (biała ciepła) Współrzędne koloru: x= y= (CIE) Kąt świecenia: 180 Strumień świetlny : 1020 Lumenów Ilość diod LED: 72 Typ i rozmiar diody : SMD 5550 SuperBright, 3-chip, bezołowiowa (RoHS) Współczynnik CRI: Ra 80 Chłodzenie: alu-pcb Trwałość znamionowa: do 30000h Certyfikaty: CE, RoHS (możliwa każda akredytacja PL, EU ) Gwarancja: 18 miesięcy Substytut: 75W żarówka wolframowa 54

55 EL SML60 E14 Napięcie zasilania: 120V / 230V AC Moc znamionowa: 3,5W Podstawa: E14 Wymiary: 50x74mm Efektywność energetyczna: A Temperatura barwowa: 3000K (Biała Ciepła) Kąt świecenia: 120 Ilość diod SMD: 60 Strumień świetlny: 240 lumenów Trwałość znamionowa: do godzin Certyfikaty: CE, RoHS (możliwa każda akredytacja PL, EU) Przeznaczenie i zastosowanie: substytut oświetlenia halogenowego (30W) 55

56 EL SML60 E14 CW Napięcie zasilania: 120V / 230V AC Moc znamionowa: 3,5W Podstawa: E14 Wymiary: 50x74mm Efektywność energetyczna: A Temperatura barwowa: 6000K (biała zimna) Kąt świecenia: 120 Ilość diod SMD: 60 Strumień świetlny: 240 lumenów Trwałość znamionowa: do godzin Certyfikaty: CE, RoHS (możliwa każda akredytacja PL, EU) Przeznaczenie i zastosowanie: substytut oświetlenia halogenowego (30W) 56

57 ŚWIETLÓWKI LINIOWE LED T8 Świetlówki liniowe LED Lumenmax to substytuty popularnych świetlówek liniowych o średnicy 26mm na trzonkach G13. Świetlówki liniowe LED Lumenmax charakteryzują się wysokim współczynnikiem energooszczędności, w pełni płynnym strumieniem świetlnym, przyjemną temperaturą barwową (ciepła, zimna lub neutralna), natychmiastowym działaniem po włączeniu zasilania, wielokrotne włączanie i wyłączanie nie skraca. Świetlówki liniowe LED Lumenmax można stosować w miejscach, gdzie dotychczas stosowano tradycyjne świetlówki liniowe. Świetlówki liniowe LED Lumenmax zasila się bezpośrednio z sieci prądu przemiennego AC V. Przed instalacją należy usunąć dławik oraz starter, tak jak na schmacie. 57

58 EL-T8TP-08A Materiał: Aluminium + PC Zasilanie: AC V Pobór mocy: 16 W Ilość diod: 240 SMD Typ i rozmiar diody: 3528 plcc-2 Strumień świetlny: 1500lm Temperatura barwowa: 4000K-4500K Temperatura pracy: C wilgotność otoczenia: > 65% Żywotność diod: 30,000 godzin Wymiary: 1200mm x fi=26mm UWAGA! Montaż świetlówki bezpośrednio do sieci bez dławika i startera. Produkt cechuje: wysoka oszczędność energii (sięgająca 85%), odporność na fizyczne uszkodzenie (potłuczenie), strumień świetlny pozbawiony jest migotania i nie męczy wzroku, praca na niskich napięciach zapewnia bezpieczeństwo przeciwporażeniowe. 58

59 EL-T8TP-016A Materiał: Aluminium + PC Zasilanie: AC V Pobór mocy: 16 W Ilość diod: 240 SMD Typ i rozmiar diody: 3528 plcc-2 Strumień świetlny: 1500lm Temperatura barwowa: 4000K-4500K Temperatura pracy: C wilgotność otoczenia: > 65% Żywotność diod: 30,000 godzin Wymiary: 1200mm x fi=26mm UWAGA! Montaż świetlówki bezpośrednio do sieci bez dławika i startera. Produkt cechuje: wysoka oszczędność energii (sięgająca 85%), odporność na fizyczne uszkodzenie (potłuczenie), strumień świetlny pozbawiony jest migotania i nie męczy wzroku, praca na niskich napięciach zapewnia bezpieczeństwo przeciwporażeniowe. 59

60 EL-T8TP-018A Materiał: Aluminium + PC Zasilanie: AC V Pobór mocy: 23W Ilość diod: 360 SMD Typ i rozmiar diody: 3528 plcc-2 Strumień świetlny: 2250lm Temperatura barwowa: 4000K-4500K Temperatura pracy: C wilgotność otoczenia: > 65% Żywotność diod: 30,000 godzin Wymiary: 1500mm x fi=26mm UWAGA! Montaż świetlówki bezpośrednio do sieci bez dławika i startera. Produkt cechuje: wysoka oszczędność energii (sięgająca 85%), odporność na fizyczne uszkodzenie (potłuczenie), strumień świetlny pozbawiony jest migotania i nie męczy wzroku, praca na niskich napięciach zapewnia bezpieczeństwo przeciwporażeniowe. 60

61 EL -T8S SPECIFICATIONS General Napięcie zasilania: AC V 50HZ/60HZ Moc znamionowa: 9W/10W Trzonek: G13 Ilość diod: 136 Typ diody: Epistar Kąt świecenia: 120 Obudowa: przeźroczysta,oszroniona (opcjonalnie) Zabezpieczanie nadprądowe Zabezpieczanie przeciwzwarciowe Trwałość znamionowa: 40,000-50,000 godzin Strumień świetlny: 950lm CRI: Ra= >75 Temperatura barwowa: Biały zimny: 6000K-6500K(typowy) ;5000K5500K(opcjonalny) Naturalny biały: 4000K-4500K Biały ciepły :3000K-3500K(typowy) ;2700K3000K(opcjonalny) Certificate: CE, RoHS Wymiary: 61

62 Nazwa produktu Typ diody Kolor światła Kąt świecenia Strumień Średni świetlny 1m/2m biały zimny EL -T8S EPISTAR naturalny biały lm +/- 100lm biały ciepły LUX w 1m/2m 76/20 285/73 73/18 279/71 69/15 283/68 CRI >75 Instrukcja instalacji świetlówki liniowej LED Lumenmax Przed instalacją należy usunąć dławik oraz starter. 62

63 EL -T8S SPECIFICATIONS General Napięcie zasilania: AC V 50HZ/60HZ Moc znamionowa: 17W/18W Trzonek: G13 Ilość diod: 294 Typ diody: Epistar Kąt świecenia: 120 Obudowa: przeźroczysta,oszroniona (opcjonalnie) Zabezpieczanie nadprądowe Zabezpieczanie przeciwzwarciowe Trwałość znamionowa: 40,000-50,000 godzin Strumień świetlny: 1750lm CRI: Ra= >75 Temperatura barwowa: Biały zimny: 6000K-6500K(typowy) ;5000K5500K(opcjonalny) Naturalny biały: 4000K-4500K Biały ciepły :3000K-3500K(typowy) ;2700K3000K(opcjonalny) Certificate: CE, RoHS Wymiary: 63

64 Nazwa produktu Typ diody Kolor światła Kąt świecenia Strumień Średni świetlny 1m/2m biały zimny EL -T8S EPISTAR naturalny biały lm +/- 100lm biały ciepły LUX w 1m/2m 110/35 410/ /33 401/ /30 393/123 CRI >75 Instrukcja instalacji świetlówki liniowej LED Lumenmax Przed instalacją należy usunąć dławik oraz starter. 64

65 EL -T8S SPECIFICATIONS General Napięcie zasilania: AC V 50HZ/60HZ Moc znamionowa: 19W/20W Trzonek: G13 Ilość diod: 336 Typ diody: Epistar Kąt świecenia: 120 Obudowa: przeźroczysta,oszroniona (opcjonalnie) Zabezpieczanie nadprądowe Zabezpieczanie przeciwzwarciowe Trwałość znamionowa: 40,000-50,000 godzin Strumień świetlny: 1750lm CRI: Ra= >75 Temperatura barwowa: Biały zimny: 6000K-6500K(typowy) ;5000K5500K(opcjonalny) Naturalny biały: 4000K-4500K Biały ciepły :3000K-3500K(typowy) ;2700K3000K(opcjonalny) Certificate: CE, RoHS Wymiary: 65

66 Nazwa produktu Typ diody Kolor światła Kąt świecenia Strumień Średni świetlny 1m/2m biały zimny EL -T8S EPISTAR naturalny biały lm +/- 100lm biały ciepły LUX w 1m/2m 113/38 425/ /36 416/ /34 408/133 CRI >75 Instrukcja instalacji świetlówki liniowej LED Lumenmax Przed instalacją należy usunąć dławik oraz starter. 66

67 NAŚWIETLACZE LED Naświetlacze LED Lumenmax to popularne źródła światła stosowane do oświetlania dużych powierzchni, takich jak: posesje, ogrody, bilbordy, parki, budynki, garaże. Zastosowana obudowa o wysokim stopniu ochrony IP65 zapewnia całkowite zabezpieczenie przed wnikaniem pyłu oraz strumieniem wody z dowolnego kierunku. 67

68 EL FL 10 Napięcie zasilania: V Hz Moc znamionowa: 10W Wymiary: 85x11,5x85 Waga: 551g Obudowa: metalowa Efektywność energetyczna: A Temperatura barwowa: 6000K (biały zimny) Współrzędne koloru: X= Y= (CIE) Kąt świecenia: 120 Strumień świetlny: 800 lumenów Ilość diod LED: 1 Typ i rozmiar diody: Chip On Board 10x1W Współczynnik CRI: Ra=80 Zakres temperatury otoczenia : C Szczelność: IP65 Trwałość znamionowa: godzin Certyfikaty: CE, RoHS (możliwa każda akredytacja PL, EU) Gwarancja: 24 miesiące Substytut: watowy naświetlacz tradycyjny 68

69 EL FL 10 WW Napięcie zasilania: V Hz Moc znamionowa: 10W Wymiary: 85x11,5x85 Waga: 551g Obudowa: metalowa Efektywność energetyczna: A Temperatura barwowa: 3000K (biały ciepły) Kąt świecenia: 120 Strumień świetlny: 800 lumenów Ilość diod LED: 1 Typ i rozmiar diody: Chip On Board 10x1W Współczynnik CRI: Ra=80 Zakres temperatury otoczenia : C Szczelność: IP65 Trwałość znamionowa: godzin Certyfikaty: CE, RoHS (możliwa każda akredytacja PL, EU) Gwarancja: 24 miesiące Substytut: watowy naświetlacz tradycyjny 69

70 EL FL 30 Napięcie zasilania: V Hz Moc znamionowa: 30W Wymiary: 185 x 225 x 130mm Waga: 3500g Obudowa: metalowa Efektywność energetyczna: A Temperatura barwowa: 6000K (biały zimny) Współrzędne koloru: X= Y= (CIE) Kąt świecenia: 120 Strumień świetlny: 2400 lumenów Ilość diod LED: 1 Typ i rozmiar diody: Chip On Board 30x1W Współczynnik CRI: Ra=80 Zakres temperatury otoczenia : C Szczelność: IP65 Trwałość znamionowa: godzin Certyfikaty: CE, RoHS (możliwa każda akredytacja PL, EU) Gwarancja: 24 miesiące Substytut: 150-watowy naświetlacz tradycyjny 70

71 EL FL 30 WW Napięcie zasilania: V Hz Moc znamionowa: 30W Wymiary: 185 x 225 x 130mm Waga: 3500g Obudowa: metalowa Efektywność energetyczna: A Temperatura barwowa: 3000K (biały ciepły) Kąt świecenia: 120 Strumień świetlny: 2400 lumenów Ilość diod LED: 1 Typ i rozmiar diody: Chip On Board 30x1W Współczynnik CRI: Ra=80 Zakres temperatury otoczenia : C Szczelność: IP65 Trwałość znamionowa: godzin Certyfikaty: CE, RoHS (możliwa każda akredytacja PL, EU) Gwarancja: 24 miesiące Substytut: 150-watowy naświetlacz tradycyjny 71

72 EL FL 30 RGB Napięcie zasilania: V Hz Moc znamionowa: 30W Wymiary: 185 x 225 x 130mm Waga: 2700g Obudowa: metalowa Efektywność energetyczna: A Kolor światła: RGB (wielokolorowy) Kąt świecenia: 120 Strumień świetlny: 2040 lumenów Ilość diod LED: 1 Typ i rozmiar diody: Chip On Board 30x1W Współczynnik CRI: Ra=80 Zakres temperatury otoczenia : C Szczelność: IP65 Trwałość znamionowa: godzin Metoda sterowania: radiowa, pilot zdalnego sterowania w zestawie. Certyfikaty: CE, RoHS (możliwa każda akredytacja PL, EU) Gwarancja: 24 miesiące Przyciski funkcyjne pilota radiowego: Funkcje podstawowe: włącz, wyłącz, Barwy: Barwy: czerwony, zielony, niebieski, biały i ich odcienie. Tryby automatycznej zmiany barw: skokowa zmiana barw, spokojne przechodzenie barw. 72

73 EL FL 50 Napięcie zasilania: V Hz Moc znamionowa: 55W Wymiary: 235 x 285 x 145mm Waga: 4500g Obudowa: metalowa Efektywność energetyczna: A Temperatura barwowa: 6000K (biały zimny) Współrzędne koloru: X= Y= (CIE) Kąt świecenia: 120 Strumień świetlny: 4000 lumenów Ilość diod LED: 1 Typ i rozmiar diody: Chip On Board 50x1W Współczynnik CRI: Ra=80 Zakres temperatury otoczenia: C Szczelność: IP65 Trwałość znamionowa: godzin Certyfikaty: CE, RoHS (możliwa każda akredytacja PL, EU) Gwarancja: 24 miesiące Substytut: 250-watowy naświetlacz tradycyjny 73

74 EL FL 50 WW Napięcie zasilania: V Hz Moc znamionowa: 55W Wymiary: 235 x 285 x 145mm Waga: 4500g Obudowa: metalowa Efektywność energetyczna: A Temperatura barwowa: 3000K (biały ciepły) Kąt świecenia: 120 Strumień świetlny: 4000 lumenów Ilość diod LED: 1 Typ i rozmiar diody: Chip On Board 50x1W Współczynnik CRI: Ra=80 Zakres temperatury otoczenia: C Szczelność: IP65 Trwałość znamionowa: godzin Certyfikaty: CE, RoHS (możliwa każda akredytacja PL, EU) Gwarancja: 24 miesiące Substytut: 250-watowy naświetlacz tradycyjny 74

75 EL FL 100 Napięcie zasilania: V Hz Moc znamionowa: 100W Wymiary: 280 x 360 x 120mm Waga: 5,2kg Obudowa: metalowa Efektywność energetyczna: A Temperatura barwowa: 6000K (biały zimny) Współrzędne koloru: X= Y= (CIE) Kąt świecenia: 120 Strumień świetlny: 8000 lumenów Ilość diod LED: 1 Typ i rozmiar diody: Chip On Board 100x1W Współczynnik CRI: Ra=80 Zakres temperatury otoczenia: C Szczelność: IP65 Trwałość znamionowa: godzin Certyfikaty: CE, RoHS (możliwa każda akredytacja PL, EU) Gwarancja: 24 miesiące Substytut: 350-watowy naświetlacz tradycyjny 75

76 EL FL 100 WW Napięcie zasilania: V Hz Moc znamionowa: 100W Wymiary: 280 x 360 x 120mm Waga: 5,2kg Obudowa: metalowa Efektywność energetyczna: A Temperatura barwowa: 3000K (biały ciepły) Kąt świecenia: 120 Strumień świetlny: 8000 lumenów Ilość diod LED: 1 Typ i rozmiar diody: Chip On Board 100x1W Współczynnik CRI: Ra=80 Zakres temperatury otoczenia: C Szczelność: IP65 Trwałość znamionowa: godzin Certyfikaty: CE, RoHS (możliwa każda akredytacja PL, EU) Gwarancja: 24 miesiące Substytut: 350-watowy naświetlacz tradycyjny 76

77 EL FL 140 Napięcie zasilania: V Hz Moc znamionowa: 140W Wymiary: 590 x 295 x 125mm Waga: 11,6kg Obudowa: metalowa Efektywność energetyczna: A Temperatura barwowa: 6000K Współrzędne koloru: X= Y= (CIE) Kąt świecenia: 120 Strumień świetlny: lumenów Ilość diod LED: 2 Typ i rozmiar diody: 2x Chip On Board 70x1W Współczynnik CRI: Ra=80 Zakres temperatury otoczenia: C Szczelność: IP65 Trwałość znamionowa: godzin Certyfikaty: CE, RoHS (możliwa każda akredytacja PL, EU) Gwarancja: 24 miesiące Substytut: 400-watowy naświetlacz tradycyjny 77

78 TAŚMY LED Taśmy LED za sprawą uniwersalności zastosowania cieszą się bardzo duża popularnością. Między innymi można stosować je jako: dodatkowe, superoszczędne oświetlenie wszelkiego typu pomieszczeń; podświetlenie wszelkiego rodzaju mebli; podświetlenie elementów architektonicznych (schody, wnęki, poręcze, gzymsy); podświetlenie wystaw sklepowych, gablot, luster, obrazów; iluminacja sprzętu komputerowego i HI-FI; szeroko pojęty tuning samochodowy; Do prawidłowego działania taśmy LED Lumenmax należy zastosować zasilacz LED 12V o mocy zależnej od rodzaju i długości zastosowanej taśmy LED. 78

79 LED/m IP20 WW Temperatura barwowa: biała ciepła, 2700K 3200K Poziom ochrony: IP20 Wymiary taśmy: dł.500cm x szer.0,8cm x wys.0,25cm Ilość diod: 300szt.(60 szt/mb) Typ diody: SMD chip Ultra Bright Kąt świecenia: 120 Zasilanie: 12V DC Pobór mocy: 4,8W/mb Strumień światła diody: 3-3.5lm Certyfikacja: CE, RoHS Montaż: obustronna taśma 3M Podział: odcinki 5cm (3 LED) 79

80 LED/m IP65 WW Temperatura barwowa: biała ciepła, 2700K 3200K Poziom ochrony: IP65 Wymiary taśmy: dł.500cm x szer.0,8cm x wys.0,25cm Ilość diod: 300szt.(60 szt/mb) Typ diody: SMD chip Ultra Bright Kąt świecenia: 120 Zasilanie: 12V DC Pobór mocy: 4,8W/mb Strumień światła diody: 3-3.5lm Certyfikacja: CE, RoHS Montaż: obustronna taśma 3M Podział: odcinki 5cm (3 LED) 80

81 LED/m IP68 WW Temperatura barwowa: biała ciepła, 2700K 3200K Poziom ochrony: IP68 (wodoszczelna) Wymiary taśmy: dł.500cm x szer. 1cm x wys.0,4cm Ilość diod: 300szt.(60 szt/mb) Typ diody: SMD chip Ultra Bright Kąt świecenia: 120 Zasilanie: 12V DC Pobór mocy: 4,8W/mb Strumień światła diody: 3-3.5lm Certyfikacja: CE, RoHS Montaż: obustronna taśma 3M Podział: odcinki 5cm (3 LED) 81

82 LED/m IP20 CW Temperatura barwowa: biała zimna, 6500K 7000K Poziom ochrony: IP20 Wymiary taśmy: dł.500cm x szer.0,8cm x wys.0,25cm Ilość diod: 300szt.(60 szt/mb) Typ diody: SMD chip Ultra Bright Kąt świecenia: 120 Zasilanie: 12V DC Pobór mocy: 4,8W/mb Strumień światła diody: lm Certyfikacja: CE, RoHS Montaż: obustronna taśma 3M Podział: odcinki 5cm (3 LED) 82

83 LED/m IP65 CW Temperatura barwowa: biała zimna, 6500K 7000K Poziom ochrony: IP65 Wymiary taśmy: dł.500cm x szer.0,8cm x wys.0,25cm Ilość diod: 300szt.(60 szt/mb) Typ diody: SMD chip Ultra Bright Kąt świecenia: 120 Zasilanie: 12V DC Pobór mocy: 4,8W/mb Strumień światła diody: lm Certyfikacja: CE, RoHS 83

84 LED/m IP68 CW Temperatura barwowa: biała zimna, 6500K 7000K Poziom ochrony: IP68 Wymiary taśmy: dł.500cm x szer.1cm x wys.0,4cm Ilość diod: 300szt.(60 szt/mb) Typ diody: SMD chip Ultra Bright Kąt świecenia: 120 Zasilanie: 12V DC Pobór mocy: 4,8W/mb Strumień światła diody: lm Certyfikacja: CE, RoHS 84

85 LED/m IP20 WW Temperatura barwowa: biała ciepła, 2700K 3200K Poziom ochrony: IP20 Wymiary taśmy: dł.500cm x szer.0,8cm x wys.0,25cm Ilość diod: 600szt.(120 szt/mb) Typ diody: SMD chip Ultra Bright Kąt świecenia: 120 Zasilanie: 12V DC Pobór mocy: 9,8W/mb Strumień światła diody: lm Certyfikacja: CE, RoHS Montaż: obustronna taśma 3M Podział: odcinki 2,5cm (3 LED) 85

86 LED/m IP65 WW Temperatura barwowa: biała ciepła, 2700K 3200K Poziom ochrony: IP65 Wymiary taśmy: dł.500cm x szer.0,8cm x wys.0,25cm Ilość diod: 600szt.(120 szt/mb) Typ diody: SMD chip Ultra Bright Kąt świecenia: 120 Zasilanie: 12V DC Pobór mocy: 9,8W/mb Strumień światła diody: lm Certyfikacja: CE, RoHS Montaż: obustronna taśma 3M Podział: odcinki 2,5cm (3 LED) 86

87 LED/m IP20 CW Temperatura barwowa: biała zimna, 6000K Poziom ochrony: IP20 Wymiary taśmy: dł.500cm x szer.0,8cm x wys.0,25cm Ilość diod: 600szt.(120 szt/mb) Typ diody: SMD chip Ultra Bright Kąt świecenia: 120 Zasilanie: 12V DC Pobór mocy: 9,8W/mb Strumień światła diody: lm Certyfikacja: CE, RoHS Montaż: obustronna taśma 3M Podział: odcinki 2,5cm (3 LED) 87

88 LED/m IP65 CW Temperatura barwowa: biała zimna, 6000K Poziom ochrony: IP65 Wymiary taśmy: dł.500cm x szer.0,8cm x wys.0,25cm Ilość diod: 600szt.(120 szt/mb) Typ diody: SMD chip Ultra Bright Kąt świecenia: 120 Zasilanie: 12V DC Pobór mocy: 9,8W/mb Strumień światła diody: lm Certyfikacja: CE, RoHS Montaż: obustronna taśma 3M Podział: odcinki 2,5cm (3 LED) 88
