1 7W TD20 Oprawy LED typu Downlight Downlight LED TD20 o mocy 7W stanowi nowoczesne rozwiązanie na rynku oświetlenia energooszczędnego. Zaprojektowany został z myślą o estetyce i dużej funkcjonalności. Występuje w wersji z uchylną głowicą, co umożliwia ukierunkowanie światła lub standardowej, świecącej w dół. Regulacja nachylenia głowicy oprawy w zakresie 0 ~ 45. Radiator oraz pierscienie montazowe wykonane z odlewanego aluminium. Obudowa dostepna w dwóch wariantach kolorowych: biała i srebrna. Zastosowanie sprezyn umozliwia montaz oprawy w otworze bez uzycia zadnych dodatkowych narzedzi. ready to plug-in. Oprawa po wyjeciu z pudełka jest gotowa do podłaczenia. version : 3

Występuje w wersji z uchylną głowicą, co umożliwia ukierunkowanie światła lub standardowej, świecącej w dół. Regulacja nachylenia głowicy oprawy w zakresie 0 ~ 45.

2 Spis treści Wymiary... 2 Maksymalne dopuszczalne wartości Strumień świetlny i kąty... 3 Nomenklatura kodowa... 4 Strumień światła... 4 Żywotność... 5 Zastosowania... 5 Wpływ na środowisko... 6 Oszczędność... 7 Opakowania Wymiary Bez regulacji Ø3 1/2 [Ø90 mm] 1 [25 mm] 2 3/4 [Ø72 mm] Z regulacją Ø3 7/8 [Ø100 mm] 1 [25 mm] 3 1/4 [Ø83 mm] Rys 1: Wymiary dla 7W TD20 Zakres tolerancji ± 1/8" [2.5 mm] version : 3 2

3 Maksymalne dopuszczalne wartości Parametr Wartość Jednostka Temperatura obudowy 80 C Temperatura pracy -20 ~ +40 C Temperatura magazynowania -40 ~ +60 C Zasilanie DC 300mA / 28V -- Temperatura zrównoważona 60 C Tabela 1: Maksymalne dopuszczalne wartości dla 7W TD20 Parametr Wartość Jednostka Pobór mocy Kąt świecenia Temperatura barw. CRI Waga 7 Watty 20 / 40 Stopień 38 / 60 Stopień 3000 / 6000 K 80 / 75 / ± 5 / Fixed type 170 ± 5 / Titlable type g Strumień świetlny i kąty Biały zimny / Biały ciepły Pobór mocy Kod produktu Kąt Kąt CCT(Typ.) Lux*@ 1m (Typ.) Lm (Typ.) TD xx 5650~7000K TD xx ~4500K W TD xx 2670~3050K TD xx 5650~7000K TD xx ~4500K TD xx 2670~3050K version : 3 3

CRI Waga 7 Watty 20 / 40 Stopień 38 / 60 Stopień 3000 / 6000 K 80 / 75 / 70 -- 140 ± 5 / Fixed type 170 ± 5 / Titlable type g Strumień świetlny i kąty Biały zimny / Biały ciepły Pobór mocy Kod

4 Nomenklatura kodowa Poniższa tabela przedstawia sposób kodowania dostępnych kolorów i kątów. TD X1 X2 X3 X4 X5 X1 Nazwa produktu TD20 X2 Watty 07 = 7W X3 Kąt świecenia X4 Barwa 1 = Biała zimna 2 = Biała neutral 3 = Biała ciepła X5 Oprawa 00 = Okrągła Biała (stała)) 01 = Okrągła Srebrna (stała) 10 = Okrągła Biała 12 = Okrągła Srebrna Rys 2: Nomenklatura kodowa dla TD20 Strumień światła 38 Biała zimna 38 Biała neutral 38 Biała ciepła 60 Biała zimna 60 Biała neutral 60 Biała ciepła Rys 3: Strumień światła dla TD20 version : 3 4

Biała ciepła X5 Oprawa 00 = Okrągła Biała (stała)) 01 = Okrągła Srebrna (stała) 10 = Okrągła Biała 12 = Okrągła Srebrna Rys 2:

5 Żywotność Jasność (%) L 25,000 godzin <30% 10,000 20,000 30,000 40,000 50,000 (godzin) Tabela 4: Żywotność dla 7W TD20 Montaż oprawy Napięcie wejściowe Napięcie wyjściowe Pobór prądu (stały) Moc Montaż oprawy 1.Podłacz oprawe do drivera DC (krok 1) AC 100~240V DC 3~30V 300mA >10W 2.Podłacz driver do zródła AC (krok 2) Nigdy nie podłaczaj drivera do zródła pradu przed podłaczeniem oprawy. Moze to doprowadzic do nieodwracalnego uszkodzenia diod. Driver 300mA / 21 ~ 28V Driver 300mA / 21 ~ 28V Rys 4: Montaż 7W TD20 version : 3 5

Podłacz oprawe do drivera DC (krok 1) AC 100~240V DC 3~30V 300mA >10W 2.

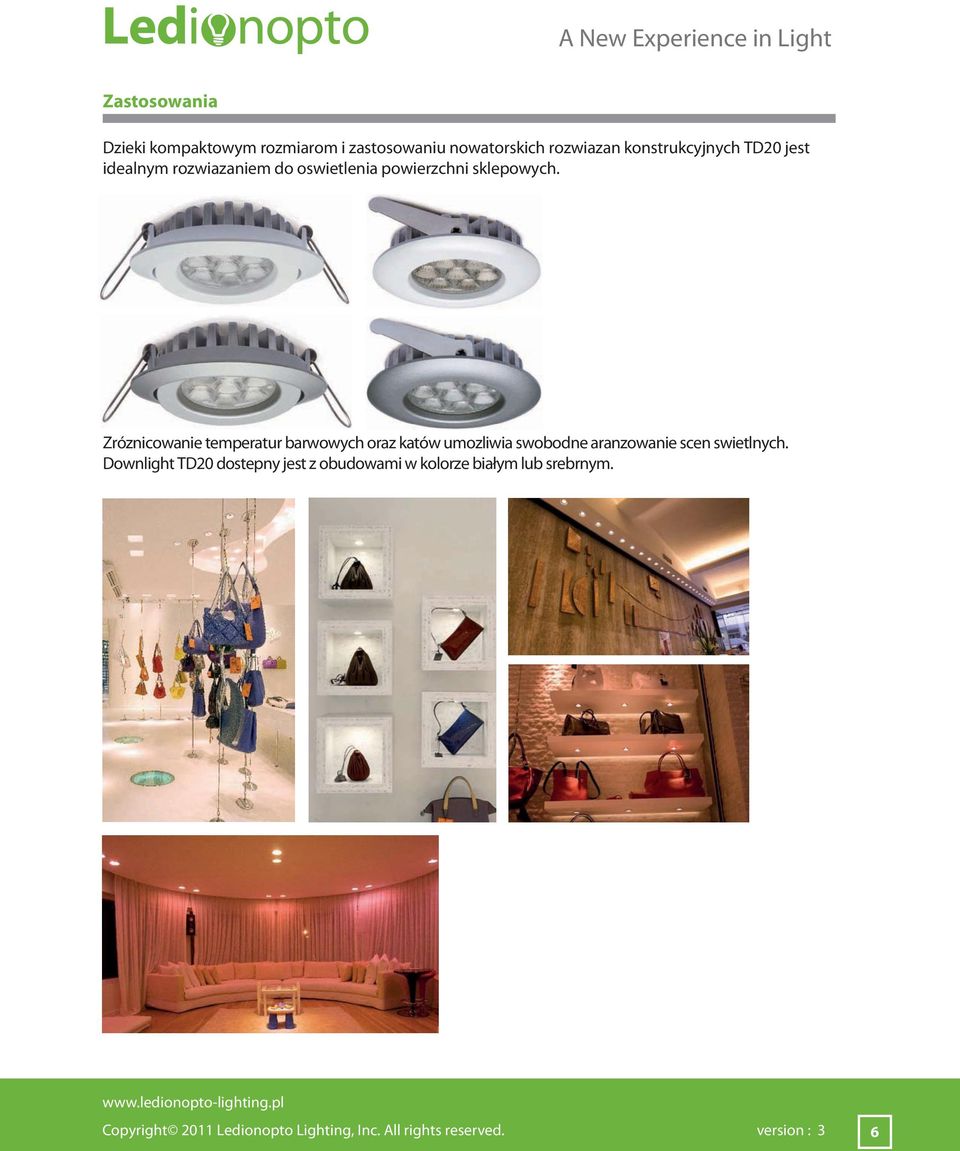

6 Zastosowania Dzieki kompaktowym rozmiarom i zastosowaniu nowatorskich rozwiazan konstrukcyjnych TD20 jest idealnym rozwiazaniem do oswietlenia powierzchni sklepowych. Zróznicowanie temperatur barwowych oraz katów umozliwia swobodne aranzowanie scen swietlnych. Downlight TD20 dostepny jest z obudowami w kolorze białym lub srebrnym. version : 3 6

Zróznicowanie temperatur barwowych oraz katów umozliwia swobodne aranzowanie scen

7 Wpływ na środowisko W obliczu rosnacego popytu na energie oraz wpływu na globalne ocieplenie, produkty Ledion Lighting odgrywaja znaczaca role w ochronie lasów poprzez zmniejszenie zuzycia energii oraz emisji CO2. Zamieniajac standardowa zarówke halogenowa na odpowiednik LED mozna zmniejszyc emisje CO2 o 107 KG w skali roku. TD20 kontra 35W Halogen MR16 Redukcja poboru mocy o 91% Redukcja emisji = CO2 o 107 kg = 8 ocalonych drzew w skali roku Inca Halogen ndescen MR16(35W) t TD20 A5 5 (5W) Series (7W) KWhr % 25.9 Rok Rys 5 : Wpływ na środowisko 7W TD20 version : 3 7

Zamieniajac standardowa zarówke halogenowa na odpowiednik LED mozna zmniejszyc emisje CO2 o 107 KG w skali roku.

8 Oszczędność Pobór mocy: Czas życia: 4,000 godz 35W Pobór mocy: Czas życia: 7W Oszczędność : 145 kwh / rok 30,000 godzin USD Halogen MR16 (35W) 3W MR16 (3W) Skumulowany koszt w całym okresie użytkowania 2 lata Oszczędność USD 97 3 lata Oszczędność USD rok Oszczędność USD Lata Rys 6 : 7W TD20 Series VS 35W Halogen MR16. version : 3 8

0 0 Halogen MR16 (35W) 3W MR16 (3W) Skumulowany koszt w całym okresie użytkowania 2 lata Oszczędność

9 Opakowanie Opakowanie indywidualne : 122mm(długość)*122mm(szerokość)*61mm(wysokość) Opakowanie zbiorcze : 503mm(długość)*379mm(szerokość)*204mm(wysokość) Opakowanie indywidualne Opakowanie zbiorcze (36 szt.) Rys 7: Standardy pakowania dla 7W TD20 Series. Wersja Data 0 Stworzenie wstępnej wersji karty Aktualizacja tabeli Strumień świetlny i kąty Dodanie informacji o wersji z soczewką 60 stopni Aktualizacja działu Żywotność Aktualizacja działu Wpływ na środowisko i Oszczędność. 2. Aktualizacja informacji o Opakowaniach Aktualizacja tabeli Strumień świetlny i kąty Aktualizacja tabeli strumień świetlny i kąt świecenia Aktualizacja tabeli strumień świetlny Aktualizacja tabeli strumień świetlny Aktualizacja tabeli strumień świetlny version : 3 9

Dodanie informacji o wersji z soczewką 60 stopni. 2010.03.16 4 Aktualizacja działu Żywotność. 2010.04.02 5 1. Aktualizacja działu Wpływ na środowisko i Oszczędność. 2. Aktualizacja informacji o Opakowaniach.
