1 Informacja o produkcie Nawiewnik wirowy typu WSA Komfort i bezpieczeństwo

2 Spis treści Informacje ogólne Opis...3 Zakres zastosowania...3 Zastosowanie...3 Opis funkcjonowania...3 Wielkości konstrukcyjne...4 Warianty specyficzne dla obiektu...4 Standardowe rozwiązania systemowe Standard WSA...4 Typ WSA-S1 (zwiększony zasięg strugi powietrza)...5 Typ WSA-S2 (zmniejszony zsięg strugi powietrza)...5 Typ WSA-S3 (wysokość montażu do 600 mm od dolnej krawędzi stropu)...6 Typ WSA-S4 (połączenie WSA-S1 zwiększony zsięg strugi powietrza i WSA-S3 wysokość montażu do 600 mm od dolnej krawędzi stropu )...7 Nawiewnik wirowy typu WSA Budowa...8 Wymiary podstawowe...8 Rodzaje przyłączeń...10 Akcesoria...11 Warianty wzornicze...12 Dane techniczne Nawiewnik wirowy jako nawiewnik powietrza nawiewanego do montażu w ścianie...13 Wybór wielkości nawiewu...15 Dobór nawiewnika...15 Przykład doboru nawiewnika...18 Alternatywne liniowe wielokomponentowe nawiewniki ścienne Liniowy nawiewnik dyszowy z sekcją wyporową...18 Liniowy wielokomponentowy nawiewnik ścienny...19 Karta informacyjne Karta informacyjna nawiewnika wirowego typu WSA Informacja o produkcie Nawiewnik wirowy typu WSA

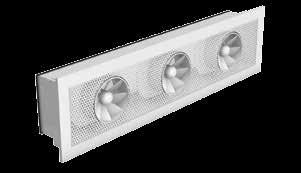

3 Nawiewnik wirowy typu WSA Nawiewnik wirowy do montażu w ścianie: rozwiązanie dla prawie każdego pomieszczenia Wysoki komfort dla użytkownika przy jednoczesnym wzroście efektywności wentylacji Indywidualne dopasowywanie do warunków w pomieszczeniu Standardowy nawiewnik WSA Opis Nawiew powietrza ze ściany związany jest często z problemem uwzględniania wysokich różnic temperatur ϑ (powietrze wlotowe powietrze w pomieszczeniu) z adekwatnym poziomym lub pionowym zasięgiem strugi powietrza, aby uzyskać wysoką ocenę użytkownika przy jednoczesnym wzroście efektywności systemu wentylacji. Rozwiązaniem jest nawiewnik wirowy typu WSA, którego zalety są następujące: wysoka indukcja pozwalająca na niwelowanie dużych różnic temperatury, szczególnie w trybie chłodzenia; możliwość dostosowania zasięgu powietrza, zróżnicowana charakterystyka przepływu. Zakres zastosowania Pokòj pielegniarski, pokòj dla chorych, pokój hotelowy, Biuro od 2 osób, Restauracja, sala wykładowa itd. Zastosowanie Nawiewnik wirowy WSA jest nawiewnikiem powietrza przeznaczonym do montażu w ścianie. Przy jego pomocy zależnie od wielkości nawiewnika do pomieszczenia jest nawiewane powietrze o strumieniu objętościowym z zakresu pomiędzy 150 m 3 /h a 800 m 3 /h. Nawiewniki wirowe mogą być stosowane zarówno w trybie chłodzenia, jak również w trybie ogrzewania do maksymalnej wartości różnic temperatury wynoszącej 8 K. W zależności od obciążeń cieplnych i strumienia objętościowego powietrza można je montować na wysokości między 2,2 a 4 m. W przypadku pracy w trybie chłodzenia nawiewnik wirowy powinien być montowany nie dalej niż 0,3 m poniżej zamkniętego stropu, ponieważ zasięg poziomy nawiewu powietrza w trybie chłodzenia gwarantowany jest tylko przy wykorzystaniu efektu Coandy. Wielkość nawiewnika DN 100/2 DN 100/3 DN 100/4 DN 125/2 DN 125/3 DN 125/ Strumień objętościowy powietrza nawiewanego (m 3 /h) Zalecane zakresy strumienia objętościowego powietrza dla nawiewnika wirowego WSA Informacja o produkcie Nawiewnik wirowy typu WSA 3

4 Opis funkcjonowania Powietrze wlotowe nawiewane przez nawiewnik WSA dostarczane jest do pomieszczenia poprzez 2 do 4 dysz wirowych o średnicach nominalnych DN 100, wzgl. DN 125, oraz poprzez aluminiową płytę perforowaną. Dysze wirowe wytwarzają wysoko indukcyjne strumienie powietrza, które w wyniku wirowania bardzo szybko tracą swoją prędkość wylotową i redukują różnicę temperatury między powietrzem wlotowym a powietrzem w pomieszczeniu. Powietrze wlotowe wydostające się z blachy perforowanej jest również natychmiast indukowane przez zawirowane strumienie. Nawiewniki wirowe wytwarzają dyfuzyjny ruch powietrza i pozwalają uzyskać równomierną wentylację pomieszczenia bez powstawania przeciągów. Wielkości konstrukcyjne nawiewnika Nawiewniki wirowe produkowane są w sześciu różnych wielkościach konstrukcyjnych. W standardowych wersjach nawiewników WSA w zależności od strumienia objętościowego powietrza na powierzchni wylotu zintegrowane są 2, 3 lub 4 dysze wirowe o średnicy nominalnej DN, 100 wzgl. DN 125. Wysokość konstrukcyjna powierzchni wylotu powietrza wynosi 125, wzgl. 160, mm i jest dostępna w szerokościach wynoszących 425, 625 i 825 mm. Wybór odpowiedniej wielkości zależy od strumienia objętościowego powietrza oraz od dopuszczalnego, wzgl. wymaganego, zasięgu poziomej i pionowej strugi powietrza. Warianty specyficzne dla obiektu Charakterystyka przepływu: zastosowanie dysz wirowych, z 4 do 8 łopatkami zintegrowanymi w blasze perforowanej o różnych swobodnych przekrojach, pozwala na użytkowanie nawiewnika w przypadku wielu indywidualnych profili przepływu. Dysze wirowe działające jako nawiewniki wirowe umożliwiają ponadto minimalizację głębokości zasięgu strugi powietrza oraz zmianę maksymalnej różnicy temperatur. Design: widoczna aktywna powierzchnia wylotu powietrza z dyszami wirowymi i blachą perforowaną może być przykryta odpowiednio zaprojektowaną czołową powierzchnią maskującą. Są to np. blachy perforowane z 70% swobodnego przekroju lub siatki zgrzewane (siatki z poziomych prętów okrągłych). Standardowe rozwiązania systemowe Standardowy nawiewnik WSA maks. 300 mm od dolnej krawędzi stropu L V L H Standardowy nawiewnik WSA Nawiewnik WSA jest nawiewnikiem przewidzianym dla systemów wentylacji mieszającej wymagających szybkiej redukcji temperatury i prędkości powietrza. Dzięki nawiewnikowi WSA powstaje dyfuzyjny ruch powietrza w pomieszczeniu przy możliwie najniższych gradientach temperatury. Budowa Powierzchnia wylotu powietrza z 2 4 dyszami wirowymi, DN 100/125, w perforowanej blasze czołowej, L V 4/6. Rama obwodowa o szerokości 25 mm, z profilu aluminiowego. Montaż Wariant dla montażu kanałowego Wariant nawiewnika WSA ze skrzynką rozprężną Dane techniczne Strumień objętościowy powietrza: m³/h Różnica temperatur: ±8 K Wysokość pomieszczenia: 2,4 4 m Głębokość pomieszczenia: 3,5 14 m 4 Informacja o produkcie Nawiewnik wirowy typu WSA

5 Typ WSA-S1 (zwiększony zasięg strugi powietrza) maks. 300 mm od dolnej krawędzi stropu L V L H WSA-S1 Typ WSA z modyfikowanymi dyszami wirowymi. Dzięki redukcji liczby łopatek w dyszach wirowych nawiewnika WSA możliwe jest uzyskanie większego zasięgu strugi powietrza. Montaż Wariant dla montażu kanałowego Wariant nawiewnika WSA ze skrzynką rozprężną Budowa Dysza wirowa ze zredukowaną liczbą łopatek wirowych (4 zamiast 8 łopatek na wirnik). Sposób funkcjonowania Redukcja oporu przepływu w dyszach wirowych podwyższa udział strumienia objętościowego powietrza w obrębie dyszy wirowej. Dodatkowo minimalizowany jest efekt wirowania oraz obniżane jest działanie indukcyjne. Pozwala to zwiększyć poziomy zasięg strugi powietrza o 30 40%. Dane techniczne Przepływ powietrza: m³/h Różnica temperatur: ±8 K Wysokość pomieszczenia: 2,4 4 m Głębokość pomieszczenia: 4,5 20 m Typ WSA-S2 (zmniejszony zasięg strugi powietrza) maks. 300 mm od dolnej krawędzi stropu L V L H WSA-S2 Typ WSA z nawiewnikami wirowymi. Stosowanie nawiewników wirowych zamiast dysz wirowych podnosi działanie indukcyjne nawiewnika WSA, przy czym zmniejsza się zasięg strugi powietrza powietrza o ok. 30%. Ponadto odnotowuje się szybszą redukcję temperatury, co podwyższa maksymalną różnicę temperatury w trybie chłodzenia o -2 K. Efekt ten ma negatywny wpływ na tryb ogrzewania. W przypadku tego zastosowania należy się liczyć z ϑ mniejszą o 2 K. Nawiewniki wirowe są montowane z cofnięciem w stosunku do frontu nawiewnika WSA, co powoduje, że dzięki osłonie obudowy nadal powstaje struga skierowana w przód (patrz kolejna strona). Informacja o produkcie Nawiewnik wirowy typu WSA 5

6 Dysze wirowe Cofnięty przepływ wirowy Budowa Dysze wirowe w stosunku do standardowej wersji nawiewnika WSA są obrócone o 180 i pracują dzięki temu jako nawiewnik wirowy. Zawirowany pojedynczy strumień dyszy wirowej zostaje zastąpiony 2 liniowymi profilami przepływowymi również z zawirowanych strumieni. Powierzchnia wylotu powietrza osłonięta jest odpowiednio zaprojektowaną płytką maskującą. Sposób funkcjonowania Podwyższone działanie indukcyjne Wyższa ϑ w trybie chłodzenia -10 K, zredukowana ϑ w trybie ogrzewania 6 K Zmniejszenie poziomego zasięgu strugi powietrza o wartość do 30 % Montaż Wariant dla montażu kanałowego Wariant nawiewnika WSA ze skrzynką rozprężną Dane techniczne Strumień objętościowy powietrza: m³/h Różnica temperatur: 10 K/6 K Wysokość pomieszczenia: 2,6 4 m Głębokość pomieszczenia: 2,5 10,5 m Typ WSA-S3 (wysokość montażu do 600 mm od dolnej krawędzi stropu) maks. 600 mm od dolnej krawędzi stropu L H L V WSA-S3 Typ WSA z nachylonymi dyszami wirowymi. Daleki zasięg strumienia powietrza nawiewnika WSA wspomagany jest poprzez wykorzystanie efektu Coandy. Wiąże się to z koniecznością montażu nawiewnika WSA maks. 300 mm od dolnej krawędzi stropu. Z uwagi na specyficzne uwarunkowania pomieszczeń powyższy wymóg nie zawsze może być spełniony. Nachylenie dysz wirowych pozwala rozszerzyć wymagania dotyczące wysokości montażu z 300 mm do 600 mm od dolnej krawędzi stropu. W stosunku do standardu WSA wszystkie funkcje pozostają zachowane. Należy się jedynie liczyć z obniżeniem zasięgu strugi powietrza o 10 15%. Typ WSA z nachylonymi dyszami wirowymi jest korzystny także w sytuacji, kiedy wykluczone jest wykorzystanie efektu Coandy na stropie. Dzięki przechyłowi w górę możliwe jest podwyższenie trasy redukcji temperatury w trybie chłodzenia. W przypadku wysokich pomieszczeń w grę wchodzi również przechył w dół, aby przepływ działał w strefie przebywania ludzi. 6 Informacja o produkcie Nawiewnik wirowy typu WSA

7 Budowa Przepływ z aktywną powierzchnią wylotu powietrza nachyloną o 8 15 w górę i dodatkowa czołowa kratka maskująca. Sposób funkcjonowania Dzięki nachyleniu aktywnej powierzchni wylotu powietrza w górę możliwe jest wykorzystanie efektu Coandy na stropie. Wyższa indukcja (mieszanie się) powietrza wlotowego z powietrzem w pomieszczeniu do momentu przedostania się powietrza wlotowego do strefy przebywania ludzi. Prędkość powietrza i różnica temperatury ulegają zmniejszeniu. W przypadku wyższych wysokości montażowych oraz w trybie ogrzewania można poprawić wentylację pomieszczenia w strefie przebywania ludzi także poprzez nachylenie wylotu powietrza w dół. Montaż Wariant dla montażu kanałowego Wariant nawiewnika WSA ze skrzynką rozprężną Dane techniczne Strumień objętościowy powietrza: m³/h Różnica temperatur: 8 K/4 K Wysokość pomieszczenia: 3 5 m Głębokość pomieszczenia: 3 13 m Zastosowanie dla instalacji do 600 mm poniżej stropu Zastosowanie bez wykorzystania efektu Coandy na stropie przy wysokości montażowej od 3 do 4 m Typ WSA-S4 (połączenie WSA-S1 zwiększony zasięg strugi powietrza i WSA-S3 wysokość montażu do 600 mm od dolnej krawędzi stropu ) maks. 600 mm od dolnej krawędzi stropu L H L V WSA-S4 Typ WSA z nachylonymi dyszami wirowymi i zredukowaną liczbą łopatek dysz. Stosując tę kombinację rozwiązań systemowych WSA, składającą się z WSA-S1 i WSA-S3, można zagwarantować daleki zasięg strugi powietrza także w przypadku dużych odległości od stropu (600 mm od dolnej krawędzi stropu). To rozwiązanie systemowe jest ponadto bardzo przydatne dla nawiewników WSA ze strugą swobodną, w przypadku gdy nie jest możliwe wykorzystanie efektu Coandy. Budowa Typ WSA-S4 jest kombinacją rozwiązań systemowych WSA-S1 i WSA-S3. Sposób funkcjonowania Większy zasięg strugi powietrza w przypadku instalacji do 600 mm poniżej stropu i przy zastosowaniu na stropach, bez wykorzystania efektu Coandy, w pomieszczaniach o wysokości od 3 do 6 m. Montaż Wariant dla montażu kanałowego Wariant nawiewnika WSA ze skrzynką rozprężną Dane techniczne Strumień objętościowy powietrza: m³/h Różnica temperatur: 10 K/6 K Wysokość pomieszczenia: 3 6 m Głębokość pomieszczenia: 4 18,5 m Informacja o produkcie Nawiewnik wirowy typu WSA 7

8 Nawiewnik wirowy typu WSA Budowa Rama 1 z aluminiowych profili tłoczonych otacza powierzchnię wylotu powietrza 2, która składa się z 2 do 4 elementów wirowych 3 oraz sekcji wyporowej z blachy perforowanej. Materiał obudowy 6 to również aluminium. Na obudowie od strony nawiewu powietrza znajduje się wyrównawcza blacha perforowana 7 pozwalająca na wyrównywanie strumienia powietrza i tworzenie wymaga- nego spadku ciśnienia. Zamocowane na ramie profilowej nawiewnika zatrzaski sprężynujące utrzymują nawiewnik, w zależności od rodzaju montażu, w skrzynce rozprężnej lub ramie montażowej 4. Z uwagi na estetykę nawiewnik może być dostarczany z czołową kratką maskującą 8. W tym wariancie obudowa 6 i kratka maskująca 8 wykonane są z ocynkowanej blachy stalowej w celu zapewnienia stabilności. Wymiary podstawowe Standardowy nawiewnik WSA 6 DN B D 110 A A C 8 Informacja o produkcie Nawiewnik wirowy typu WSA

9 Wersja nawiewnika WSA z czołową kratką maskującą 6 B D 130 A A C Wielkości konstrukcyjne DN n* A B C D 100/ / / / / / * liczba dysz wirowych Informacja o produkcie Nawiewnik wirowy typu WSA 9

10 Rodzaje podłączeń Montaż bezpośrednio do kanału 6 G F 110 Dostarczana jako osobny element rama montażowa mocowana jest bezpośrednio w wycięciu kanału. Nawiewnik utrzymywany jest przez zatrzaski sprężynujące w ramie montażowej. Wycięcie kanału musi mieć wielkość odpowiadającą wymiarom F x G w tabeli. Wielkości konstrukcyjne F G 100/ / / / / / Podłączenie do skrzynki rozprężnej 6 wielkość konstrukcyjna T Ø C H B wielkość konstrukcyjna Ø C H B Mocowanie nawiewnika odbywa się tak, jak przy montażu do kanału, za pomocą zatrzasków sprężynujących w ramie montażowej. Wszystkie wielkości są na życzenie dostarczane również z umieszczonym pionowo króćcem powietrza wlotowego. Wielkości konstrukcyjne B** Ø C H** T** 100/ x DN / / x DN x DN * 3 x DN x DN * 125/ x DN / x DN / x DN * tylko przy podłączeniu pionowym, ** wymiary zewnętrzne 10 Informacja o produkcie Nawiewnik wirowy typu WSA

11 Akcesoria Regulacja wydatku powietrza Wszystkie wielkości nawiewników wirowych mogą być w celu regulacji strumienia objętościowego powietrza dostarczane z regulacją wydatku powietrza. Stosowanie regulacji wydatku powietrza możliwe jest w przypadku montażu bezpośrednio na kanał i ze skrzynką rozprężną. Przepustnica napływającego powietrza W celu regulacji ilości napływającego powietrza w nawiewnikach wirowych montowanych bezpośrednio na kanał dostępna jest płaszczyznowa przepustnica napływającego powietrza (zalecana przy prędkościach > 3 m/s w kanale). Wariant powietrza nawiewanego Aby uzyskać jednorodny projektowo wygląd pomieszczenia oferowane są wersje nawiewników WSA bez dysz wirowych. Czołowa blacha perforowana dostępna jest w tym wypadku do wyboru w wersji standardowej lub z kratką maskującą. Informacja o produkcie Nawiewnik wirowy typu WSA 11

12 Warianty wzornicze Warianty wzornicze powierzchni czołowej Nawiewnik wirowy dostępny jest jako nawiewnik powietrza wlotowego i wylotowego w różnych wielkościach i z różnymi powierzchniami czołowymi. Niezależnie od brzegowych technicznych warunków przepływowych każdy nawiewnik może być dostarczany w różnych wariantach wzorniczych powierzchni czołowej. Są one dostępne we wszystkich kolorach wzornika palety RAL, a dla kratek zgrzewanych w wariancie ze stali szlachetnej. Nawiewniki standardowe oraz rozwiązania systemowe WSA-S1 do WSA-S4 można zamawiać z następującymi wariantami wzorniczymi powierzchni czołowej: A Blacha perforowana R V 10/12 Otwory okrągłe 10 mm w odstępach co 12 mm, F 0 = 63 % B Blacha perforowana Q G 10/12* Otwory kwadratowe 10 mm w odstępach co 12 mm, F 0 = 70 % C Kratka zgrzewana (LSE) Kratka z prętów okrągłych, drut 4 mm** Drut profilu podpory 4 mm Odstępy profili podpory 50 mm * Standardowe pokrycie blachą perforowaną ** możliwe inne średnice Dostępne warianty wzornicze powierzchni czołowych Nawiewnik WSA Opcja Wymagany Standardowy nawiewnik WSA WSA-S1 A, B, C A, B, C WSA-S2 WSA-S3 WSA-S4 A, B, C A, B, C A, B, C Wariant wzorniczy z liniowym nawiewnikiem powietrza nawiewanego i wywiewanego W miejsce pojedynczych nawiewników powietrze może być nawiewane poprzez liniowy nawiewnik z elementami aktywnymi i nieaktywnymi. Nawiewniki liniowe składają się z: jednego elementu końcowego lewego (E), jednego elementu końcowego prawego (E), przegrody osłonowej (LB-B), przegrody ściennej (WB-B). Wszystkie części mogą być wykonane jako elementy aktywne lub nieaktywne. 12 Informacja o produkcie Nawiewnik wirowy typu WSA

13 WSA-SR przegroda ścienna (WB-B) przegroda osłonowa LB-B + końcówki E Dane techniczne Nawiewnik wirowy jako nawiewnik powietrza nawiewanego do montażu w ścianie Nawiewniki wirowe charakteryzują się szybszą redukcją temperatury i prędkości powietrza. Poniższy rysunek pokazuje porównanie nawiewnika wirowego i lamelowej kratki wentylacyjnej przy przepływie powietrza nawiewanego wynoszącego 300 m 3 /h i różnicy temperatur 6 K w trybie chłodzenia. Na poziomym zasięgu strugi powietrza wynoszącym 5 m i pionowym wynoszącym 1,0 m pokazano profile tempe- ratury i prędkości powietrza dla nawiewnika wirowego (linia czerwona) i dla kratki wentylacyjnej (linia niebieska). Porównanie nawiewnika wirowego i kratki wentylacyjnej pokazuje wyraźnie, że redukcja prędkości wypływu powietrza i różnicy temperatur miedzy powietrzem nawiewanym a powietrzem w pomieszczeniu jest w przypadku nawiewnika dwukrotnie szybsza. strop ściana 0 1 0,2 odstęp od ściany (m) ,2 0 0,2 0,4 0,6 0,8 1,0 1,0 2,0 0,2 1,0 2,0 0,2 1,0 0,2 1,0 0,2 1,0 różnica wysokości do nawiewnika (m) prędkość powietrza [m/s] strop ściana temperatura ( C) 4 5 0,2 0 0,2 0,4 0,6 0,8 1,0 różnica wysokości do nawiewnika (m) Informacja o produkcie Nawiewnik wirowy typu WSA 13

14 Referencje Hyundai, siedziba główna w (Offenbach), Niemcy Źródło: Restauracja Gosch (Sylt), Niemcy 14 Informacja o produkcie Nawiewnik wirowy typu WSA

15 Wybór wielkości nawiewu Aby uzyskać komfortową wentylację pomieszczenia bez przeciągów ważny jest wybór odpowiedniej wielkości nawiewnika. Dla każdego typu nawiewnika ważna jest w tym kontekście poziomy i pionowy zasięg strugi powietrza zależny od strumienia objętościowego powietrza i obciążenia cieplnego. Jako poziomy zasięg strugi powietrza definiowany jest przy tym odcinek między nawiewnikiem a punktem w pomieszczeniu, w obrębie którego poziomy składnik prędkości powietrza zmniejszył się do wartości 0,17 m/s. Odpowiednio do tego pionowym zasięgiem strugi powietrza jest pionowy odstęp między wysokością nadmuchu a punktem wysokości w pomieszczeniu, do którego pionowy składnik prędkości zmniejszył się również do wartości 0,17 m/s. t V H V 0,17 m/s strefa przebywania ludzi 1,8 t H B Dla uzyskania dobrej wentylacji pomieszczenia obowiązują dla t H : t H min. = B x 0,8 t H maks. = B + H 1,8 Poziome i pionowe zasięgi strugi powietrza dla nawiewników wirowych Minimalny i maksymalny zasięg poziomej strugi powietrza Dobór nawiewników Poniższe rysunki pokazują poziome i pionowe zasięgi strugi powietrza nawiewników w zależności od strumienia objętościowego przypadającego na nawiewnik oraz obciążeń cieplnych chłodzenia między 0 a 8 K. Poziome i pionowe zasięgi strugi powietrza Strumień objętościowy powietrza m 3 /h t V = 0,6 m ϑ = 8 K ϑ = 6 K ϑ = 4 K t V = 0,4 m t V = 0,2 m ϑ = 2 K ϑ = 0 K Poziomy zasięg strugi powietrza t H m Poziomy zasięg strugi powietrza t H m Strumień objętościowy powietrza m 3 /h ϑ = 8 K ϑ = 6 K ϑ = 4 K t V = 0,8 m t V = 0,2 m t V = 0,6 m ϑ = 2 K ϑ = 0 K t V = 0,4 m Zasięg strugi powietrza WSA 100/2 dla trybu chłodzenia 8 K do przepływu izotermicznego Zasięg strugi powietrza WSA 100/3 dla trybu chłodzenia 8 K do przepływu izotermicznego Informacja o produkcie Nawiewnik wirowy typu WSA 15

16 Strumień objętościowy powietrza m 3 /h t V = 1,2 m ϑ = 6 K ϑ = 4 K ϑ = 8 K t V = 1,0 m t V = 0,8 m ϑ = 2 K t V = 0,6 m t V = 0,4 m t V = 0,2 m ϑ = 0 K Strumień objętościowy powietrza m 3 /h t V = 0,2 m t V = 0,8 m ϑ = 8 K ϑ = 6 K t V = 0,6 m t V = 0,4 m ϑ = 4 K ϑ = 2 K ϑ = 0 K Poziomy zasięg strugi powietrza t H m Poziomy zasięg strugi powietrza t H m Zasięg strugi powietrza WSA 100/4 dla trybu chłodzenia 8 K do przepływu izotermicznego Zasięg strugi powietrza WSA 125/2 dla trybu chłodzenia 8 K do przepływu izotermicznego Strumień objętościowy powietrza m 3 /h t V = 1,2 m ϑ = 8 K ϑ = 6 K t V = 1,0 m t V = 0,8 m t V = 0,4 m ϑ = 4 K t V = 0,6 m ϑ = 2 K ϑ = 0 K Strumień objętościowy powietrza m 3 /h t V = 2,0 m ϑ = 8 K t V = 1,5 m t V = 1,0 m ϑ = 6 K t V = 0,5 m ϑ = 4 K ϑ = 2 K ϑ = 0 K Poziomy zasięg strugi powietrza t H m Poziomy zasięg strugi powietrza t H m Zasięg strugi powietrza WSA 125/3 dla trybu chłodzenia 8 K do przepływu izotermicznego Zasięg strugi powietrza WSA 125/4 dla trybu chłodzenia 8 K do przepływu izotermicznego Poziomy zasięg strugi powietrza Pionowy zasięg strugi powietrza WSA-S1 t H x 1,4 t V x 0,9 WSA-S2 t H x 0,7 t V x 1,3 WSA-S3 t H x 0,9 t V x 0,9 WSA-S4 t H x 1,25 t V x 0,85 Przykład zastosowania WSA 100/4 V = 515 m 3 /h ϑ = 2 K Z danych parametrów wynika zgodnie z diagramami następujący pionowy i poziomy zasięg strugi powietrza: t H = 8,1 m t V = 0,6 m 16 Informacja o produkcie Nawiewnik wirowy typu WSA

17 Strata ciśnienia i poziom mocy akustycznej Oba poniższe rysunki pokazują łączne straty ciśnienia oraz wyliczony poziom mocy akustycznej dla nawiewników wirowych. Wartości te obowiązują dla wersji standardowej. W wersji z kratką czołową poziom mocy akustycznej zwiększa się o 1 2 db(a), strata ciśnienia pozostaje bez zmian. Łączna strata ciśnienia w Pa L w db (A) L w db (A) /2 100/3 100/ Strumień objętościowy powietrza (m 3 /h) Strumień objętościowy powietrza (m 3 /h) Łączna strata ciśnienia w Pa 125/2 125/3 125/4 Straty ciśnienia i poziom mocy akustycznej dla nawiewników wirowych 100/2, 100/3, 100/4 Straty ciśnienia i poziom mocy akustycznej dla nawiewników wirowych 125/2, 125/3, 125/4 Poziom mocy akustycznej Strata ciśnienia WSA-S1 2 Pa WSA-S2 + 3 db (A) + 5 Pa WSA-S3 + 2 db (A) + 2 Pa WSA-S4 + 2 db (A) Poziom mocy akustycznej na oktawę Wartości mocy akustycznej z uwzględnieniem podziału na oktawy uzyskuje się na podstawie określonego poziomu mocy akustycznej oraz współczynnika korekcyjnego oktaw zgodnie z poniższym wzorem: L WO = L WA + Ko L WA [db (A)] określony poziom mocy akustycznej L WO [db] moc akustyczna na oktawę Ko [db] współczynnik korekcyjny Przykład obliczeń dla typu WSA Dane: L WA = 35 db (A) Szukane: L WO przy 1000 Hz L W 1000 = 35 7 = 28 db Tabela korekcji oceny poziomu w oktawach [db/okt.] F [Hz] Ko [db] Informacja o produkcie Nawiewnik wirowy typu WSA 17

18 Przykład doboru Dane: pomieszczenie o długości 8 m, szerokości 6 m, wysokości 3 m Strumień objętościowy powietrza wlotowego: 1440 m 3 /h Różnica temperatur: 6 K Maksymalny poziom mocy akustycznej: 40 db(a) Kanał powietrza wlotowego mieści się na stronie wzdłużnej pomieszczenia pod stropem. Szukane: Typ konstrukcji i liczba nawiewników wirowych oraz strata ciśnienia i faktyczny poziom mocy akustycznej L WA. Obliczenie: Pionowy zasięg strugi powietrza: do 3 m wysokości pomieszczenia maksymalny dostępny zasięg strugi powietrza wynosi 3,0-1,8 = 1,2 m t v maks. = 1,2 m Poziomy zasięg strugi powietrza: maksimum: t H maks = 6+3 1,8 = 7,2 m minimum: t H min = 6 x 0,8 = 4,8 m W przypadku zadanej długości pomieszczenia i określonych technicznych warunków brzegowych dla uzyskania dobrej wentylacji należy zastosować przynajmniej 3 do 4 elementów nawiewnych. W przypadku 3 nawiewników mamy V 480 m 3 /h dla jednego nawiewnika. Przy ϑ = 6 K w trybie chłodzenia wybiera się wielkość nawiewnika, w którym punkt roboczy mieści się w górnej jednej trzeciej zalecanego zakresu strumienia objętości powietrza. W naszym przykładzie należy wybrać w związku z tym typ 100/3. Rysunek pokazuje, że dla tego typu przy 480 m 3 /h i ϑ = 6 K tryb chłodzenia t H = ~ 6,2 m, t V = 0,8 m. Poziom mocy akustycznej wynosi 35 db(a), a strata ciśnienia 60 Pa. Wynik: potrzebne są 3 nawiewniki wirowe 100/3, o przepływie 480 m 3 /h każdy. Strata ciśnienia: p = 60 Pa Poziom mocy akustycznej: L WA = 35 db Alternatywne liniowe wielokomponentowe nawiewniki ścienne Liniowy nawiewnik dyszowy z sekcją wyporową WSA z dyszą gumową. W tym przypadku możliwa jest indywidualna charakterystyka przepływu poprzez wielostopniowo regulowane i obracane o 360 dysze gumowe. W przypadku stosowania nawiewnika WSA z dyszami gumowymi (DN 25, DN 50, DN 70, DN 80) możliwe jest otrzymanie charakterystyki przepływu dostosowanej do potrzeb o zasięgach strugi powietrza do 18 m. LDQ Budowa Gumowe dysze dalekiego zasięgu z regulacją kierunku są zintegrowane ze skrzynką z blachy perforowanej. Dysze: DN Sposób funkcjonowania Gumowe dysze dalekiego zasięgu z regulacją kierunku nawiewu umożliwiają indywidualne nastawianie profilu przepływu. Dysze pozwalają uzyskać daleki poziomy zasięg strugi powietrza. Montaż Wariant dla montażu kanałowego Wariant nawiewnika LDQ ze skrzynką rozprężną Dane techniczne Przepływ powietrza: m³/(h x m) Różnica temperatur: 10 K/4 K Wysokość pomieszczenia: 3,5 6 m 18 Informacja o produkcie Nawiewnik wirowy typu WSA

19 LMW Liniowy wielokomponentowy nawiewnik ścienny Wysokie strumienie objętościowe powietrza i jednoczesna wysoka wartość ϑ mogą być bezproblemowo realizowane poprzez liniowe ścienne nawiewniki wielokomponentowe. Budowa Gumowe dysze dalekiego zasięgu z regulacją kierunku (DN ) łączone z dyszami wirowymi i/lub nawiewnikami wirowymi, zintegrowane w czołowej blasze perforowanej. Sposób funkcjonowania Dostosowanie poszczególnych komponentów co do strumienia objętościowego powietrza oraz możliwość zmiany kierunku dysz dalekiego zasięgu pozwala uzyskać profile przepływu dostosowane do geometrii pomieszczenia. Montaż Wariant dla montażu kanałowego Wariant nawiewnika LMW ze skrzynką rozprężną Dane techniczne Nawiewnik przydatny dla pomieszczeń o szczególnej geometrii i dużej kubaturze Przepływ powietrza: m³/(h x m) Różnica temperatur: 10 K/6 K Wysokość pomieszczenia: 3,5 6 m Szybki wybór wariantów WSA Typ standardowy nawiewnik WSA Przepływ powietrza Różnica temperatur Głębokość pomieszczenia Wysokość pomieszczenia Wymagania szczególne m³/h ±8 K 3,5 14,0 m 2,4 4,0 m WSA-S m³/h ±8 K 4,5 20,0 m 2,4 4,0 m zwiększony zasięg strugi powietrza WSA-S m³/h 10 K/6 K 2,5 10,5 m 2,6 4,0 m zmniejszony zasięg strugi powietrza WSA-S m³/h 8 K/4 K 3,0 13,0 m 3,0 5,0 m wysokość montażu do 600 mm poniżej dolnej krawędzi stropu WSA-S m³/h 10 K/6 K 4,0 18,5 m 3,0 6,0 m połączenie S1 i S3 LDQ m³/h 10 K/4 K do 18,0 m 3,5 6,0 m możliwość regulowania charakterystyki przepływu LMW m³/h 10 K/6 K możliwe > 20,0 m 3,5 6,0 m optymalne dopasowanie do każdej geometrii pomieszczenia Informacja o produkcie Nawiewnik wirowy typu WSA 19

20 Karta informacyjna Poz. Opis Jednostka Cena jednostkowa EUR Cena całkowita EUR Nawiewnik wirowy typu WSA Nawiewnik wirowy typu WSA jako nawiewnik powietrza wlotowego do montażu naściennego lub kanałowego służący do wytwarzania dyfuzyjnego ruchu powietrza w pomieszczeniach o możliwie najniższych gradientach temperaturowych. Wersje systemowe: Standardowy nawiewnik WSA: element nawiewny (aluminium) składający się z ramy profilowej z sekcją wyporową, wyrównawczej blachy perforowanej umieszczonej od strony nawiewu powietrza oraz w zależności od wielkości nawiewnika, od dwóch do trzech zintegrowanych dysz wirowych. WSA-S1: wariant systemowy dla zwiększonego zasięgu strugi powietrza, z elementem nawiewnym (aluminium), składającym się z ramy profilowej z sekcją wyporową, wyrównawczej blachy perforowanej umieszczonej od strony nawiewu powietrza oraz w zależności od wielkości nawiewnika, od dwóch do czterech zintegrowanych, modyfikowanych dysz wirowych. Dysza wirowa ze zredukowaną liczbą łopatek wirowych (4 zamiast 8 łopatek na wirnik). WSA-S2: wariant systemowy dla zmniejszonego zasięgu strugi powietrza, z elementem nawiewnym (aluminium), składającym się z ramy profilowej ze zintegrowaną kratką czołową, otwory Q G 10/12, wyrównawczej blachy perforowanej umieszczonej od strony nawiewu powietrza oraz w zależności od wielkości nawiewnika, od dwóch do czterech zintegrowanych, modyfikowanych dysz wirowych. Dysza wirowa cofnięta, obrócona (funkcja jako nawiewnik wirowy), zintegrowana w płaszczyźnie perforowanej. 20 Informacja o produkcie Nawiewnik wirowy typu WSA

21 Karta informacyjna Poz. Opis Jednostka Cena jednostkowa EUR Cena całkowita EUR WSA-S3: wariant systemowy dla zmienionej wysokości montażu (do 600 mm od dolnej krawędzi stropu), z elementem nawiewnym (stal), składający się z ramy profilowej ze zintegrowaną kratką czołową, otwory Q G 10/12, wyrównawczej blachy perforowanej umieszczonej od strony nawiewu powietrza oraz w zależności od wielkości nawiewnika, od dwóch do czterech zintegrowanych dysz wirowych, zamontowanych na płaszczyźnie z blachy perforowanej o nachyleniu WSA-S4: wariant systemowy dla zmienionej wysokości montażu (do 600 mm od dolnej krawędzi stropu) oraz dalekiego zasięgu strugi powietrza kombinacja wariantów systemowych S1 i S3, z elementem nawiewnym (stal), składający się z ramy profilowej ze zintegrowaną kratką czołową, otwory Q G 10/12, wyrównawczej blachy perforowanej umieszczonej od strony nawiewu powietrza oraz w zależności od wielkości nawiewnika, od dwóch do czterech zintegrowanych, modyfikowanych dysz wirowych, zamontowanych na płaszczyźnie z blachy perforowanej o nachyleniu Dysza wirowa ze zredukowaną liczbą łopatek wirowych (4 zamiast 8 łopatek na wirnik). Informacja o produkcie Nawiewnik wirowy typu WSA 21

22 Karta informacyjna Poz. Opis Jednostka Wielkość nawiewnika: 100/2 100/3 100/4 125/2 125/3 125/4 wersja specjalna Wykonanie płyty czołowej: wersja standardowa z widoczną płaszczyzną wirową (możliwa tylko w standardzie WSA i WSA-S1) z maskującą kratką czołową Q G 10/12, F 0 =70% (standardowa perforowana osłona metalowa) z maskującą kratką czołową R V 10/12, F 0 =63% z maskującą kratką z prętów okrągłych ze stali, powlekanych proszkowo z maskująca kratką z prętów okrągłych ze stali szlachetnej, kratka zgrzewana LSE wersja dla powietrza wywiewnego bez elemntów nawiewnych wirowych (proszę zakreślić również przynależny wariant płyty czołowej) Wykonanie: do montażu bezpośrednio na kanał (łącznie z ramą montażową) ze skrzynką rozprężną, z poziomymi króćcami AK-H ze skrzynką rozprężną, z pionowymi króćcami n AK-V Akcesoria: regulacja wydatku powietrza DK przpustnica napływającego powietrza SZ Powierzchnia płyty czołowej: powlekana proszkowo RAL 9010 powlekana proszkowo wg RAL do wyboru, RAL Cena jednostkowa EUR Cena całkowita EUR Przepływ powietrza: strumień objętościowy powietrza maks. poziom mocy akustycznej maks. strata ciśnienia Pa m³/h db (A) Typ: Nawiewnik wirowy typu WSA Wyrób: Strulik GmbH 22 Informacja o produkcie Nawiewnik wirowy typu WSA

23 Karta informacyjna Poz. Opis Jednostka Cena jednostkowa EUR Cena całkowita EUR Osłona liniowa nawiewnika WSA WSA-SR nawiewnik wirowy z ramą specjalną, do nakładania osłony liniowej z blachy perforowanej LB-B. Szczegóły wykonawcze zgodnie z opisanymi wyżej wersjami systemowymi. Osłona kratowa dla nawiewnika WSA oraz osłona ścienna WSA-LB: przegroda osłonowa o otworach Q G 10/12, powlekana proszkowo RAL 9010 jedwabny mat Wielkość konstrukcyjna: 100 (H = 183mm) 125 (H = 218 mm) Dostępne długości konstrukcyjne: długość konstrukcyjna 492 mm długość konstrukcyjna 984 mm długość konstrukcyjna 1476 mm długość konstrukcyjna 1968 mm długość konstrukcyjna 2460 mm Przegroda ścienna WSA-WB: przegroda ścienna, między aktywnymi nawiewnikami, powlekana proszkowo RAL 9010, czarny, obróbka na określoną długość wg wymiaru na miejscu montażu Wielkość konstrukcyjna: 100 (H = 180mm) 125 (H = 215 mm) Dostępne długości konstrukcyjne: długość konstrukcyjna 250 mm długość konstrukcyjna 500 mm długość konstrukcyjna 1000 mm długość konstrukcyjna 1500 mm długość konstrukcyjna 2000 mm Końcówka WSA-E: element końcowy, powlekany proszkowo RAL 9010 jedwabny mat Wielkość konstrukcyjna: Typ: Nawiewnik wirowy typu WSA-SR Wyrób: Strulik GmbH Informacja o produkcie Nawiewnik wirowy typu WSA 23

24 Strulik GmbH Neesbacher Straße Hünfelden-Dauborn Telefon: +49 (0) 6438 / contact@strulik.com Internet: Zmiany techniczne zastrzeżone! 2015 Strulik GmbH listopad 2015
