do pracy z analizatorami spektralnymi i odbiornikami pomiarowymi W komplecie zestawu: 1 x 50mm sonda pola magnetycznego 1 x 25mm sonda pola

1 Karta katalogowa Zestaw sond bliskich pól w.cz. - pasmo DC do 6GHz Sondy detekcyjne bliskich pól EM i w.cz. do pracy z analizatorami spektralnymi i odbiornikami pomiarowymi W komplecie zestawu: 1 x 50mm sonda pola magnetycznego 1 x 25mm sonda pola magnetycznego 1 x 12mm sonda pola magnetycznego 1 x 6mm sonda pola magnetycznego 1 x kierunkowa sonda pola elektrycznego Przedwzmacniacz z zasilaczem (tylko zestaw PBS2) 1m kabel SMA-SMA Uchwyt pistoletowy z funkcją miniaturowego statywu Walizka transportowa z profilowaną wyściółką Wyczerpująca instrukcja obsługi 1

Specyfikacja Zestawy sond detekcyjnych PBS1 i PBS2: Pasmo: DC 6GHz Szumy przedwzmacniacza (PBS2): nominalnie 3,5dB Typ / wzmocnienie przedwzmacniacza (PBS2): charakterystyka opadająca liniowo / 1MHz:

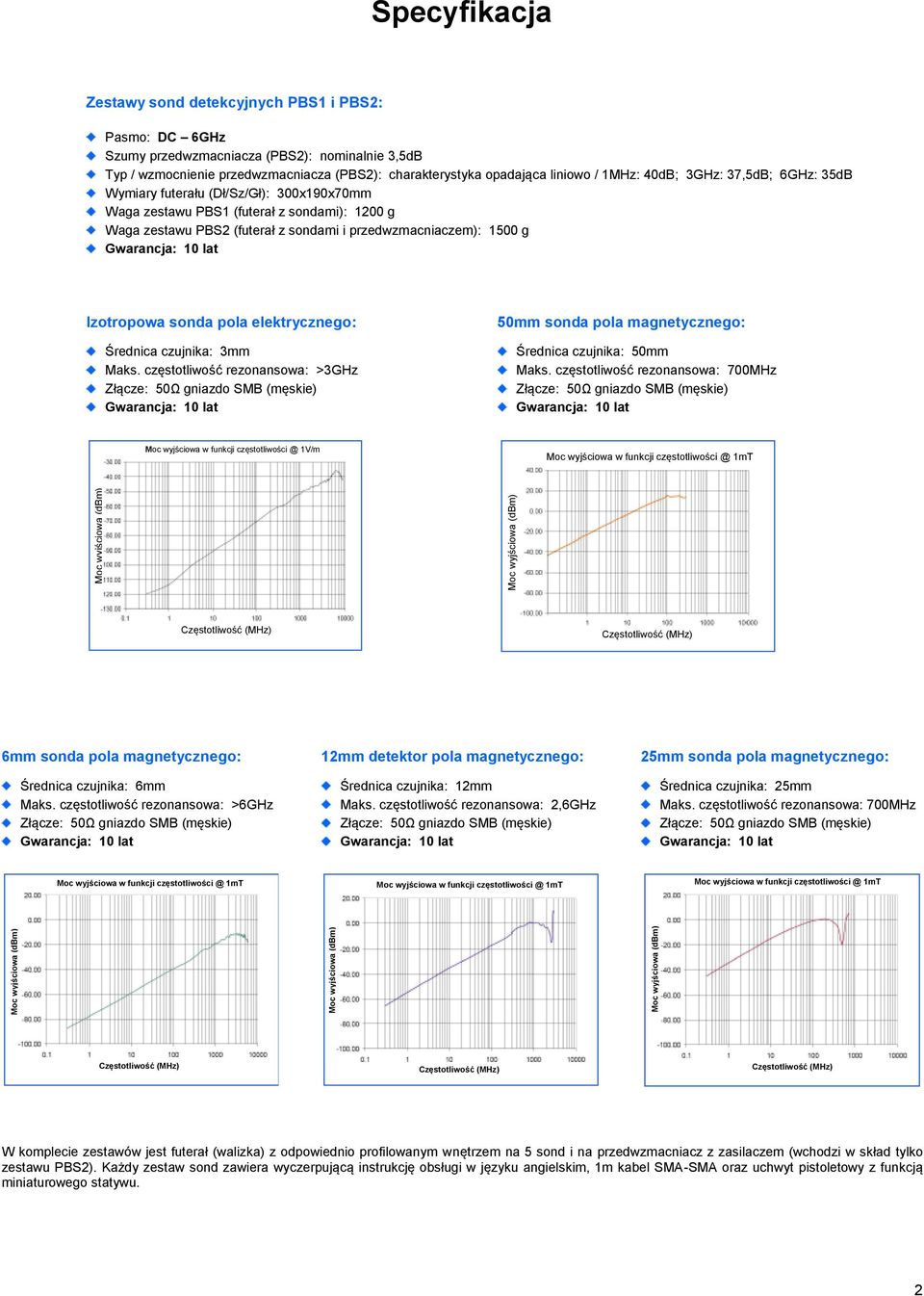

2 Specyfikacja Zestawy sond detekcyjnych PBS1 i PBS2: Pasmo: DC 6GHz Szumy przedwzmacniacza (PBS2): nominalnie 3,5dB Typ / wzmocnienie przedwzmacniacza (PBS2): charakterystyka opadająca liniowo / 1MHz: 40dB; 3GHz: 37,5dB; 6GHz: 35dB Wymiary futerału (Dł/Sz/Gł): 300x190x70mm Waga zestawu PBS1 (futerał z sondami): 1200 g Waga zestawu PBS2 (futerał z sondami i przedwzmacniaczem): 1500 g Izotropowa sonda pola elektrycznego: Średnica czujnika: 3mm Maks. częstotliwość rezonansowa: >3GHz 50mm sonda pola magnetycznego: Średnica czujnika: 50mm Maks. częstotliwość rezonansowa: 700MHz Moc wyjściowa w funkcji 1V/m 6mm sonda pola magnetycznego: Średnica czujnika: 6mm Maks. częstotliwość rezonansowa: >6GHz 12mm detektor pola magnetycznego: Średnica czujnika: 12mm Maks. częstotliwość rezonansowa: 2,6GHz 25mm sonda pola magnetycznego: Średnica czujnika: 25mm Maks. częstotliwość rezonansowa: 700MHz W komplecie zestawów jest futerał (walizka) z odpowiednio profilowanym wnętrzem na 5 sond i na przedwzmacniacz z zasilaczem (wchodzi w skład tylko zestawu PBS2). Każdy zestaw sond zawiera wyczerpującą instrukcję obsługi w języku angielskim, 1m kabel SMA-SMA oraz uchwyt pistoletowy z funkcją miniaturowego statywu. 2

sonda pola elektrycznego: Średnica czujnika: 3mm Maks. częstotliwość rezonansowa: >3GHz 50mm sonda pola magnetycznego: Średnica czujnika: 50mm Maks.

Szczegóły Nasze zestawy sond bliskich pól EMC pozwalają na prostą lokalizację i pomiary źródeł zakłóceń elektromagnetycznych w grupach podzespołów elektronicznych, jak również na wykonywanie i

są szczególnie przydatne do: - Lokalizacji źródeł zakłóceń promieniowanych - Estymacji mocy źródeł zakłóceń - Weryfikacji skuteczności ekranowania i filtracji - Identyfikacji uszkodzonych podzespołów

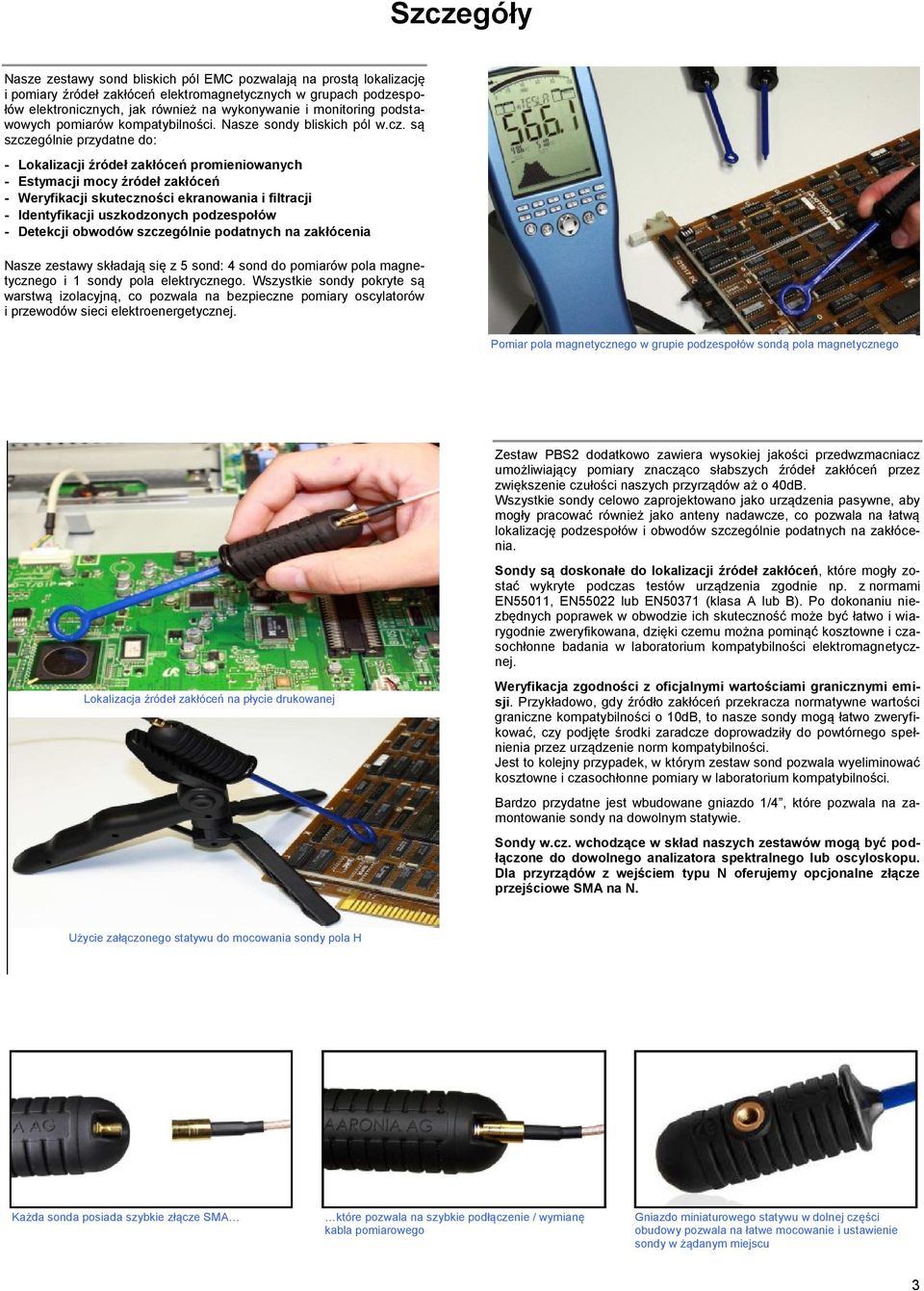

3 Szczegóły Nasze zestawy sond bliskich pól EMC pozwalają na prostą lokalizację i pomiary źródeł zakłóceń elektromagnetycznych w grupach podzespołów elektronicznych, jak również na wykonywanie i monitoring podstawowych pomiarów kompatybilności. Nasze sondy bliskich pól w.cz. są szczególnie przydatne do: - Lokalizacji źródeł zakłóceń promieniowanych - Estymacji mocy źródeł zakłóceń - Weryfikacji skuteczności ekranowania i filtracji - Identyfikacji uszkodzonych podzespołów - Detekcji obwodów szczególnie podatnych na zakłócenia Nasze zestawy składają się z 5 sond: 4 sond do pomiarów pola magnetycznego i 1 sondy pola elektrycznego. Wszystkie sondy pokryte są warstwą izolacyjną, co pozwala na bezpieczne pomiary oscylatorów i przewodów sieci elektroenergetycznej. Pomiar pola magnetycznego w grupie podzespołów sondą pola magnetycznego Zestaw PBS2 dodatkowo zawiera wysokiej jakości przedwzmacniacz umożliwiający pomiary znacząco słabszych źródeł zakłóceń przez zwiększenie czułości naszych przyrządów aż o 40dB. Wszystkie sondy celowo zaprojektowano jako urządzenia pasywne, aby mogły pracować również jako anteny nadawcze, co pozwala na łatwą lokalizację podzespołów i obwodów szczególnie podatnych na zakłócenia. Sondy są doskonałe do lokalizacji źródeł zakłóceń, które mogły zostać wykryte podczas testów urządzenia zgodnie np. z normami EN55011, EN55022 lub EN50371 (klasa A lub B). Po dokonaniu niezbędnych poprawek w obwodzie ich skuteczność może być łatwo i wiarygodnie zweryfikowana, dzięki czemu można pominąć kosztowne i czasochłonne badania w laboratorium kompatybilności elektromagnetycznej. Lokalizacja źródeł zakłóceń na płycie drukowanej Weryfikacja zgodności z oficjalnymi wartościami granicznymi emisji. Przykładowo, gdy źródło zakłóceń przekracza normatywne wartości graniczne kompatybilności o 10dB, to nasze sondy mogą łatwo zweryfikować, czy podjęte środki zaradcze doprowadziły do powtórnego spełnienia przez urządzenie norm kompatybilności. Jest to kolejny przypadek, w którym zestaw sond pozwala wyeliminować kosztowne i czasochłonne pomiary w laboratorium kompatybilności. Bardzo przydatne jest wbudowane gniazdo 1/4, które pozwala na zamontowanie sondy na dowolnym statywie. Sondy w.cz. wchodzące w skład naszych zestawów mogą być podłączone do dowolnego analizatora spektralnego lub oscyloskopu. Dla przyrządów z wejściem typu N oferujemy opcjonalne złącze przejściowe SMA na N. Użycie załączonego statywu do mocowania sondy pola H Każda sonda posiada szybkie złącze SMA które pozwala na szybkie podłączenie / wymianę kabla pomiarowego Gniazdo miniaturowego statywu w dolnej części obudowy pozwala na łatwe mocowanie i ustawienie sondy w żądanym miejscu 3

4 Referencje Użytkownicy anten, sond i analizatorów spektralnych firmy Aaronia (przykłady) Agendy rządowe, wojsko, astronautyka, lotnictwo NATO, Belgia Boenig, USA Airbus, Hamburg Bundeswera (Wywiad Techniczny), Hof, Niemcy Lufthansa, Hamburg DLR (Niemieckie Centrum Lotnictwa i Kosmonautyki), Stuttgart, Niemcy Eurocontrol (Europejska Organizacja Bezpieczeństwa Żeglugi Powietrznej), Belgia Australijskie Ministerstwo Obrony, Australia EADS GmbH (Europejski Koncern Lotniczo-Rakietowy i Obronny), Ulm, Niemcy Instytut Medycyny Lotniczej i Kosmicznej, Kolonia Niemiecka Służba Meteorologiczna, Tauche Komenda Główna Policji, Bonn Urząd Ochrony Środowiska Landu Saksonia-Anhalt, Halle Centrala Policyjnej Służby Technicznej, Nadrenia Północna Westfalia, Niemcy Federalny Urząd Ochrony Konstytucji, Kolonia, Niemcy Federalny Urząd Miar i Wag (BEV), Niemcy Przemysł Shell Oil Company, USA ATI, USA Motorola, Brazylia IBM Deutschland, Stuttgart, Niemcy Audi AG, Neckarsulm, Niemcy BMW, Monachium, Niemcy Daimler Chrysler AG, Brema BASF, Ludwigshafen, Niemcy Siemens AG, Erlangen, Niemcy Rhode & Schwarz, Monachium, Niemcy Philips Technologie GmbH, Akwizgran, Niemcy ThyssenKrupp, Stuttgart Elektrownia Jądrowa EnBW GmbH, Neckarwestheim, Niemcy Carl-Zeiss-Jena GmbH, Jena, Niemcy Hewlett Packard, Dornach, Niemcy Robert Bosch GmbH, Plochingen, Niemcy AMD, Drezno, Niemcy Infineon Technologies, Regensburg, Niemcy Nauka, badania/rozwój, uniwersytety Niemieckie Centrum Badawcze Sztucznej Inteligencji, Kaiserslautern Uniwersytet we Freiburgu Indonezyjski Instytut Naukowy Instytut Badawczy Polimerów im. Maxa Plancka, Mainz Narodowe Laboratorium Los Alamos, USA Uniwersytet w Bahrajnie Uniwersytet Stanowy Floryda, USA Uniwersytet Erlangen, Erlangen Uniwersytet Hanowerski, Hannover Uniwersytet Newcastle, Wielka Brytania Uniwersytet w Strasburgu, Francja Uniwersytet we Frankfurcie, Niemcy Wydział Fizyki Uniwersytetu Monachijskiego, Garching Uniwersytet Techniczny w Hamburgu, Niemcy Instytut Radioastronomii im. Maxa Plancka, Bad Münstereifel, Niemcy Instytut Optyki Kwantowej im. Maxa Plancka, Garching Instytut Badań Neurologicznych im. Maxa Plancka, Kolonia, Niemcy Instytut Fizyki Jądrowej im. Maxa Plancka, Heidelberg Instytut Badań Żelaza im. Maxa Plancka, Düsseldorf Centrum Badawcze Karlsruhe, Niemcy Centrum Badawcze Fizjologii Molekularnej Mózgu, Niemcy 4

Australijskie Ministerstwo Obrony, Australia EADS GmbH (Europejski Koncern Lotniczo-Rakietowy i Obronny), Ulm, Niemcy Instytut Medycyny Lotniczej i Kosmicznej, Kolonia Niemiecka Służba

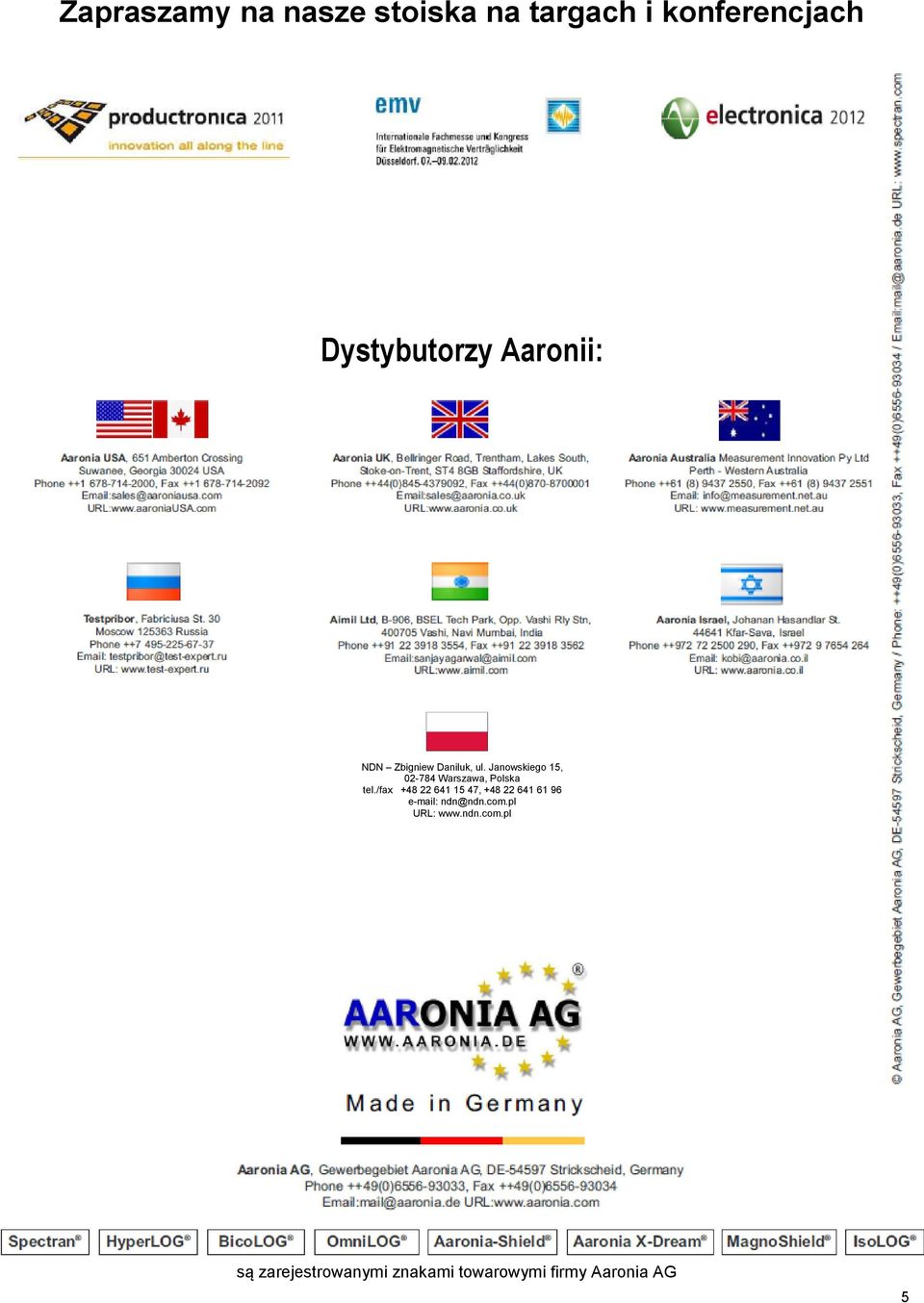

5 Zapraszamy na nasze stoiska na targach i konferencjach Dystybutorzy Aaronii: NDN Zbigniew Daniluk, ul. Janowskiego 15, Warszawa, Polska tel./fax , ndn@ndn.com.pl URL: są zarejestrowanymi znakami towarowymi firmy Aaronia AG 5

Janowskiego 15, 02-784 Warszawa, Polska tel.
