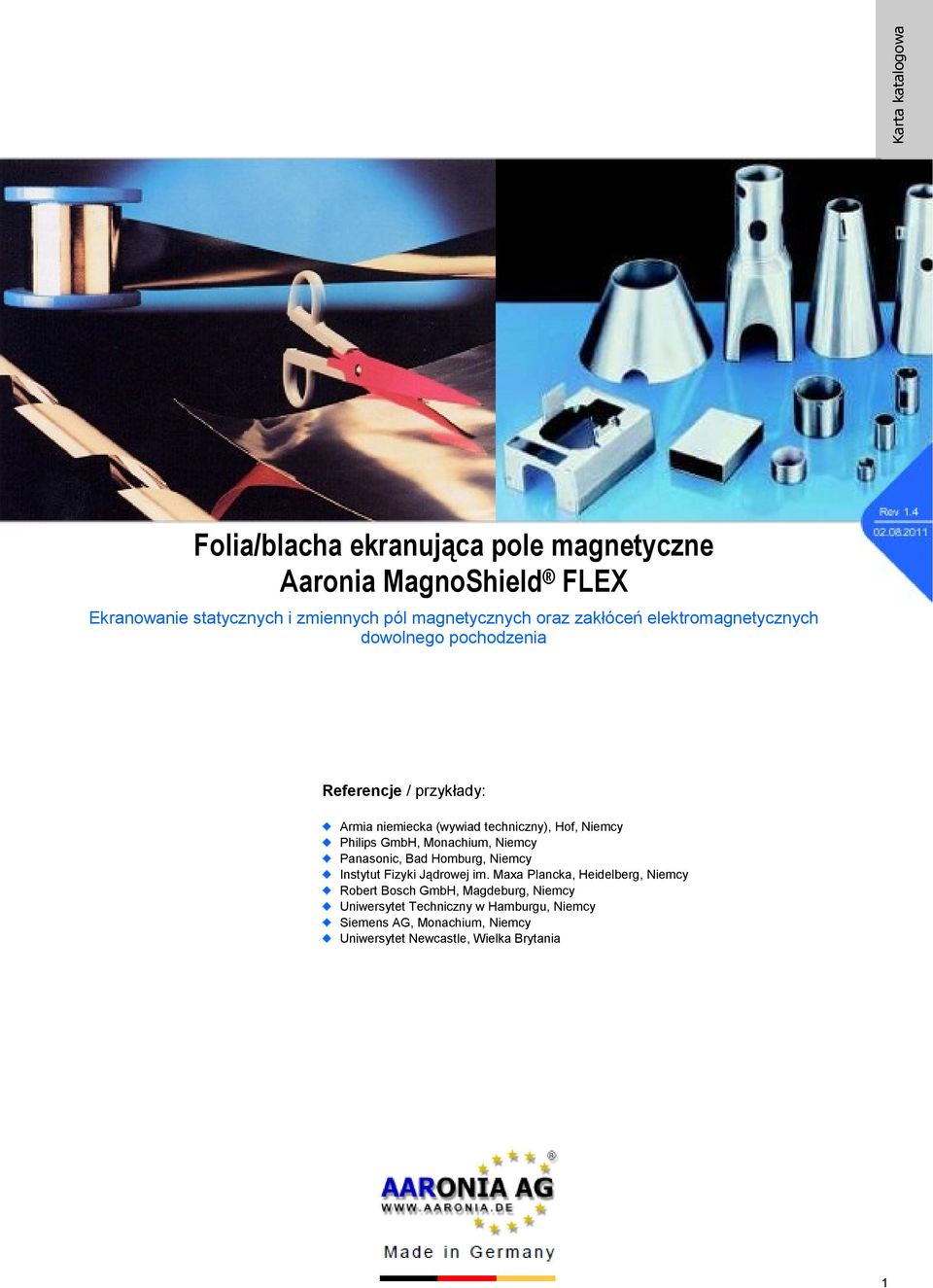

1 Karta katalogowa Folia/blacha ekranująca pole magnetyczne Aaronia MagnoShield FLEX Ekranowanie statycznych i zmiennych pól magnetycznych oraz zakłóceń elektromagnetycznych dowolnego pochodzenia Referencje / przykłady: Armia niemiecka (wywiad techniczny), Hof, Niemcy Philips GmbH, Monachium, Niemcy Panasonic, Bad Homburg, Niemcy Instytut Fizyki Jądrowej im. Maxa Plancka, Heidelberg, Niemcy Robert Bosch GmbH, Magdeburg, Niemcy Uniwersytet Techniczny w Hamburgu, Niemcy Siemens AG, Monachium, Niemcy Uniwersytet Newcastle, Wielka Brytania 1

2 Specyfikacja Aaronia MagnoShield FLEX Poddana obróbce cieplnej w celu uzyskania maksymalnej skuteczności ekranowania Współczynnik ekranowania: 5-7 Indukcja nasycenia: ok. 0,8 tesli Długość na standardowe opakowanie handlowe: 1 m (0,155 m 2 ), 10 m (1,55 m 2 ), dostępna także w postaci wykrojów Szerokość taśmy: 0,155 m (155 mm) / węższa na zamówienie Waga: ok. 1,1 kg/m 2 Grubość: 0,1 mm Może być bez problemu zginana i składana Łatwe kształtowanie i cięcie nożem lub nożyczkami Łatwa do instalacji dzięki dużej elastyczności Materiał magnetyczny: izotropowy stop żelazowo-niklowy, tzw. mumetal Odporna na korozję Mrozoodporna Nadająca się do malowania Kolor: ciemnosrebrny Dostępna także w formie zgodnej ze specyfikacją klienta (blacha głębokotłoczna) Dostępna także w wersji samoprzylepnej Aaronia MagnoShield FLEX PLUS Wersja samoprzylepna o bardzo dużej przyczepności Termiczna odporność kleju do 120 C Poddana obróbce cieplnej w celu uzyskania maksymalnej skuteczności ekranowania Współczynnik ekranowania: 5-7 Indukcja nasycenia: ok. 0,8 tesli Długość na standardowe opakowanie handlowe: 1 m (0,091 m 2 ), 10 m (0,91 m 2 ), 50 m (4,55 m 2 ). Dostępna także w postaci wykrojów Szerokość taśmy: 0,091 m (91 mm) / węższa na zamówienie Waga: ok. 1,1 kg/m 2 Grubość: 0,1 mm Może być bez problemu zginana i składana Łatwe kształtowanie i cięcie nożem lub nożyczkami Łatwa do instalacji dzięki dużej elastyczności Materiał magnetyczny: izotropowy stop żelazowo-niklowy, tzw. mumetal Odporna na korozję Mrozoodporna Nadająca się do malowania Kolor: ciemnosrebrny Krzywe tłumienia: BEZ ekranu Aaronia MagnoShield Flex Pole magnetyczne nad stacją transformatorową bez ekranowania Z ekranem Aaronia MagnoShield Flex Pole magnetyczne nad stacją transformatorową po zaekranowaniu 2

3 Opis Aaronia oferuje materiał ekranujący pole magnetycznego, łatwy do obróbki nawet dla nowicjusza: Aaronia MagnoShield FLEX. Folia ekranująca Aaronia MagnoShield FLEX jest bardzo łatwa do obróbki i instalacji. Jest bardzo elastyczna i wytrzymała, odporna na mróz i korozję. Folia Aaronia MagnoShield FLEX została opracowana do ekranowania również pól magnetycznych wysokiej częstotliwości pochodzących od źródeł lokalnych, jak kable, transformatory, generatory, urządzenia trakcji elektrycznej, skrzynki rozdzielcze, napowietrzne linie wysokiego napięcia itp. Aaronia MagnoShield FLEX umożliwia ekranowanie przed zakłóceniami obwodów elektronicznych, urządzeń i ich chassis nawet w bardzo wrażliwych na zakłócenia miejscach, jak centra sterowania itp. Instalacja jest bardzo łatwa nawet dla amatorów, szczególnie przy użyciu wersji samoprzylepnej folii, Aaronia MagnoShield FLEX PLUS. Poszczególne pasy folii należy układać z zakładką około 5 cm, aby zagwarantować maksymalną możliwość skuteczność ekranowania. Skuteczność ekranowania może zostać optymalnie dostosowana do wymagań użytkownika przez użycie kilku warstw produktu. Folie Aaronia Magnoshield FLEX i Aaronia Magnoshield FLEX+ to wysoce elastyczne rozwiązanie do ekranowania dowolnego rodzaju urządzeń elektronicznych, obwodów, czujników i chassis przed polami magnetycznymi statycznymi (np. pochodzącymi od magnesów stałych) i niskiej częstotliwości (generowanymi np. przez transformatory, kable energetyczne, urządzenia trakcyjne). Do ekranowania dużych powierzchni (przykładowo całych pomieszczeń lub budynków) zalecamy stosowanie rozwiązania kategorii przemysłowej tj. paneli ekranujących Aaronia MagnoShield. Folia blaszana Aaronia MagnoShield FLEX jest w procesie produkcji poddawana wygrzewaniu, co zapewnia uzyskanie maksymalnej skuteczności ekranowania w porównaniu z materiałem wyjściowym. Dodatkowo folia Aaronia MagnoShield FLEX może być zginana i składana, co zwykle nie jest możliwe w przypadku konwencjonalnych materiałów, gdyż powoduje drastyczny spadek ich skuteczności ekranowania. W przypadku większych ilości identycznych elementów oferujemy ich wykonanie według specyfikacji klienta, dostarczając perfekcyjny produkt ekranujący. Jednocześnie uprzedzamy o konieczności poniesienia w takim wypadku jednorazowych kosztów przygotowania odpowiedniego oprzyrządowania, które mogą być znaczne. Głęboko tłoczone, wygrzewane ekrany magnetyczne wykonane z folii Aaronia MagnoShield FLEX zapewniają maksymalną skuteczność ekranowania statycznych i zmiennych pól magnetycznych niskiej częstotliwości dowolnego rodzaju. 3

4 Referencje Użytkownicy anten, analizatorów spektralnych i materiałów ekranujących firmy Aaronia (przykłady) Instytucje państwowe, wojsko, astronautyka, lotnictwo NATO, Belgia Boenig, USA Airbus, Hamburg Bundeswera (Wywiad Techniczny), Hof, Niemcy Lufthansa, Hamburg DLR (Niemieckie Centrum Lotnictwa i Kosmonautyki), Stuttgart, Niemcy Eurocontrol (Europejska Organizacja Bezpieczeństwa Żeglugi Powietrznej), Belgia Australijskie Ministerstwo Obrony, Australia EADS GmbH (Europejski Koncern Lotniczo-Rakietowy i Obronny), Ulm, Niemcy Instytut Medycyny Lotniczej i Kosmicznej, Kolonia, Niemcy Niemiecka Służba Meteorologiczna, Tauche Komenda Główna Policji, Bonn Urząd Ochrony Środowiska Landu Saksonia-Anhalt, Halle Centrala Policyjnej Służby Technicznej, Nadrenia Północna Westfalia, Niemcy Federalny Urząd Ochrony Konstytucji, Kolonia, Niemcy Federalny Urząd Miar i Wag (BEV), Niemcy Nauka, badania/rozwój, uniwersytety Niemieckie Centrum Badawcze Sztucznej Inteligencji, Kaiserslautern Uniwersytet we Freiburgu Indonezyjski Instytut Naukowy Instytut Badawczy Polimerów im. Maxa Plancka, Mainz Narodowe Laboratorium Los Alamos, USA Uniwersytet w Bahrajnie Uniwersytet Stanowy Floryda, USA Uniwersytet Erlangen, Erlangen Uniwersytet Hanowerski, Hannover Uniwersytet Newcastle, Wielka Brytania Uniwersytet w Strasburgu, Francja Uniwersytet we Frankfurcie, Niemcy Wydział Fizyki Uniwersytetu Monachijskiego, Garching Uniwersytet Techniczny w Hamburgu, Niemcy Instytut Radioastronomii im. Maxa Plancka, Bad Münstereifel, Niemcy Instytut Optyki Kwantowej im. Maxa Plancka, Garching Instytut Fizyki Jądrowej im. Maxa Plancka, Heidelberg Instytut Badań Żelaza im. Maxa Plancka, Düsseldorf Centrum Badawcze Karlsruhe, Niemcy Przemysł Shell Oil Company, USA ATI, USA Fedex, USA Walt Disney, Kalifornia, USA Agilent Technologies Co. Ltd., Chiny Motorola, Brazylia IBM, Szwajcaria Audi AG, Neckarsulm, Niemcy BMW, Monachium Daimler Chrysler AG, Brema BASF, Ludwigshafen, Niemcy Deutsche Bahn (Koleje Niemieckie), Berlin Deutsche Telecom, Weiden, Niemcy Siemens AG, Erlangen, Niemcy Rhode & Schwarz, Monachium Infineon, Austria Philips Technologie GmbH, Akwizgran ThyssenKrupp, Stuttgart EnBW, Stuttgart Telewizja RTL, Kolonia Telewizja Pro Sieben SAT 1, Unterföhring, Niemcy Channel 6, Wielka Brytania WDR, Kolonia NDR, Hamburg SWR, Baden-Baden Bayerischer Rundfunk, Monachium Carl-Zeiss_Jena GmbH, Jena Anritsu GmbH, Düsseldorf Hewlett Packard, Domach, Niemcy Robert Bosch GmbH, Plochingen, Niemcy Mercedes Benz, Austria Elektrownia Jądrowa EnBW GmbH, Neckarwestheim, Niemcy AMD, Drezno, Niemcy Infineon Technologies, Regensburg, Niemcy Intel GmbH, Feldkirchen, Niemcy Philips Semiconductors, Norymberga, Niemcy Hyundai Europe, Rüsselsheim, Niemcy Saarschmiede GmbH, Völkingen, Niemcy Wilkinson Sword, Solingen, Niemcy IBM Deutschland, Stuttgart, Niemcy Vattenfall, Berlin Fraport AG (właściciel i operator lotniska we Frankfurcie), Niemcy 4

5 Zapraszamy na nasze stoiska na targach i konferencjach: Dystybutorzy Aaronii: NDN Zbigniew Daniluk, ul. Janowskiego 15, Warszawa, Polska tel./fax , ndn@ndn.com.pl URL: są zarejestrowanymi znakami towarowymi firmy Aaronia AG 5
