Izolowany przekształtnik podwyższający DC/DC o wysokim współczynniku wzmocnienia napięcia
|
|
- Anna Wawrzyniak
- 8 lat temu
- Przeglądów:
Transkrypt

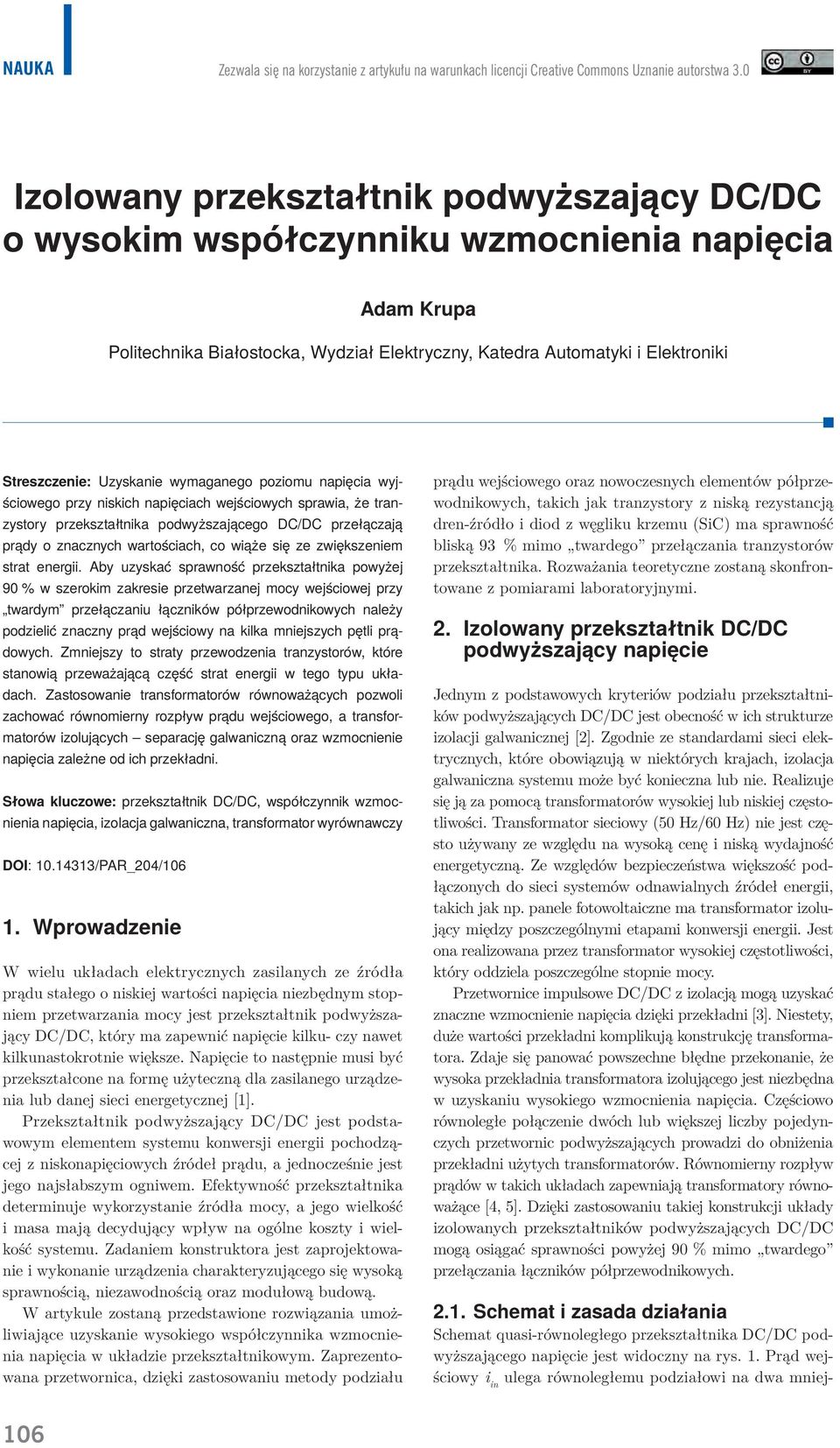

1 Nauka Zezwala się na korzystanie z artykułu na warunkach licencji Creatie Commons Uznanie autorstwa 3.0 Izolowany przekształtnik podwyższający DC/DC o wysokim współczynniku wzmocnienia napięcia Adam Krupa Politechnika Białostocka, Wydział Elektryczny, Katedra Automatyki i Elektroniki Streszczenie: Uzyskanie wymaganego poziomu napięcia wyjściowego przy niskich napięciach wejściowych sprawia, że tranzystory przekształtnika podwyższającego DC/DC przełączają prądy o znacznych wartościach, co wiąże się ze zwiększeniem strat energii. Aby uzyskać sprawność przekształtnika powyżej 90 % w szerokim zakresie przetwarzanej mocy wejściowej przy twardym przełączaniu łączników półprzewodnikowych należy podzielić znaczny prąd wejściowy na kilka mniejszych pętli prądowych. Zmniejszy to straty przewodzenia tranzystorów, które stanowią przeważającą część strat energii w tego typu układach. Zastosowanie transformatorów równoważących pozwoli zachować równomierny rozpływ prądu wejściowego, a transformatorów izolujących separację galwaniczną oraz wzmocnienie napięcia zależne od ich przekładni. Słowa kluczowe: przekształtnik DC/DC, współczynnik wzmocnienia napięcia, izolacja galwaniczna, transformator wyrównawczy DOI: 0.433/PAR_204/06. Wprowadzenie W wielu układach elektrycznych zasilanych ze źródła prądu stałego o niskiej wartości napięcia niezbędnym stopniem przetwarzania mocy jest przekształtnik podwyższający DC/DC, który ma zapewnić napięcie kilku- czy nawet kilkunastokrotnie większe. Napięcie to następnie musi być przekształcone na formę użyteczną dla zasilanego urządzenia lub danej sieci energetycznej []. Przekształtnik podwyższający DC/DC jest podstawowym elementem systemu konwersji energii pochodzącej z niskonapięciowych źródeł prądu, a jednocześnie jest jego najsłabszym ogniwem. Efektywność przekształtnika determinuje wykorzystanie źródła mocy, a jego wielkość i masa mają decydujący wpływ na ogólne koszty i wielkość systemu. Zadaniem konstruktora jest zaprojektowanie i wykonanie urządzenia charakteryzującego się wysoką sprawnością, niezawodnością oraz modułową budową. W artykule zostaną przedstawione rozwiązania umożliwiające uzyskanie wysokiego współczynnika wzmocnienia napięcia w układzie przekształtnikowym. Zaprezentowana przetwornica, dzięki zastosowaniu metody podziału prądu wejściowego oraz nowoczesnych elementów półprzewodnikowych, takich jak tranzystory z niską rezystancją dren-źródło i diod z węgliku krzemu (SiC) ma sprawność bliską 93 % mimo twardego przełączania tranzystorów przekształtnika. Rozważania teoretyczne zostaną skonfrontowane z pomiarami laboratoryjnymi. 2. Izolowany przekształtnik DC/DC podwyższający napięcie Jednym z podstawowych kryteriów podziału przekształtników podwyższających DC/DC jest obecność w ich strukturze izolacji galwanicznej [2]. Zgodnie ze standardami sieci elektrycznych, które obowiązują w niektórych krajach, izolacja galwaniczna systemu może być konieczna lub nie. Realizuje się ją za pomocą transformatorów wysokiej lub niskiej częstotliwości. Transformator sieciowy (50 Hz/60 Hz) nie jest często używany ze względu na wysoką cenę i niską wydajność energetyczną. Ze względów bezpieczeństwa większość podłączonych do sieci systemów odnawialnych źródeł energii, takich jak np. panele fotowoltaiczne ma transformator izolujący między poszczególnymi etapami konwersji energii. Jest ona realizowana przez transformator wysokiej częstotliwości, który oddziela poszczególne stopnie mocy. Przetwornice impulsowe DC/DC z izolacją mogą uzyskać znaczne wzmocnienie napięcia dzięki przekładni [3]. Niestety, duże wartości przekładni komplikują konstrukcję transformatora. Zdaje się panować powszechne błędne przekonanie, że wysoka przekładnia transformatora izolującego jest niezbędna w uzyskaniu wysokiego wzmocnienia napięcia. Częściowo równoległe połączenie dwóch lub większej liczby pojedynczych przetwornic podwyższających prowadzi do obniżenia przekładni użytych transformatorów. Równomierny rozpływ prądów w takich układach zapewniają transformatory równoważące [4, 5]. Dzięki zastosowaniu takiej konstrukcji układy izolowanych przekształtników podwyższających DC/DC mogą osiągać sprawności powyżej 90 % mimo twardego przełączania łączników półprzewodnikowych. 2.. Schemat i zasada działania Schemat quasi-równoległego przekształtnika DC/DC podwyższającego napięcie jest widoczny na rys.. Prąd wejściowy i in ulega równoległemu podziałowi na dwa mniej- 06

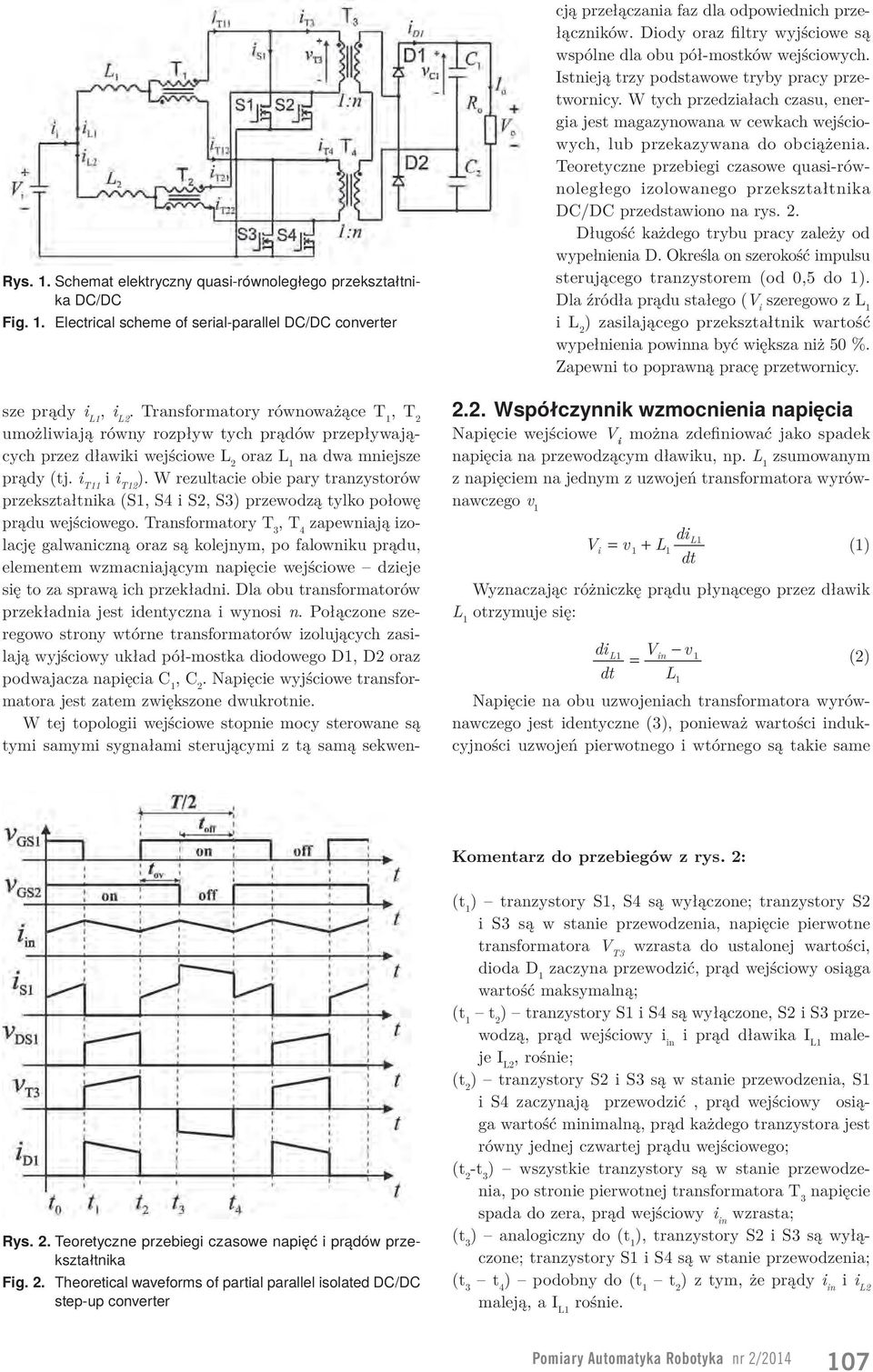

2 Rys.. Schemat elektryczny quasi-równoległego przekształtnika DC/DC Fig.. Electrical scheme of serial-parallel DC/DC conerter sze prądy i L, i L2. Transformatory równoważące T, T 2 umożliwiają równy rozpływ tych prądów przepływających przez dławiki wejściowe L 2 oraz L na dwa mniejsze prądy (tj. i T i i T2 ). W rezultacie obie pary tranzystorów przekształtnika (S, S4 i S2, S3) przewodzą tylko połowę prądu wejściowego. Transformatory T 3, T 4 zapewniają izolację galwaniczną oraz są kolejnym, po falowniku prądu, elementem wzmacniającym napięcie wejściowe dzieje się to za sprawą ich przekładni. Dla obu transformatorów przekładnia jest identyczna i wynosi n. Połączone szeregowo strony wtórne transformatorów izolujących zasilają wyjściowy układ pół-mostka diodowego D, D2 oraz podwajacza napięcia C, C 2. Napięcie wyjściowe transformatora jest zatem zwiększone dwukrotnie. W tej topologii wejściowe stopnie mocy sterowane są tymi samymi sygnałami sterującymi z tą samą sekwencją przełączania faz dla odpowiednich przełączników. Diody oraz filtry wyjściowe są wspólne dla obu pół-mostków wejściowych. Istnieją trzy podstawowe tryby pracy przetwornicy. W tych przedziałach czasu, energia jest magazynowana w cewkach wejściowych, lub przekazywana do obciążenia. Teoretyczne przebiegi czasowe quasi-równoległego izolowanego przekształtnika DC/DC przedstawiono na rys. 2. Długość każdego trybu pracy zależy od wypełnienia D. Określa on szerokość impulsu sterującego tranzystorem (od 0,5 do ). Dla źródła prądu stałego (V i szeregowo z L i L 2 ) zasilającego przekształtnik wartość wypełnienia powinna być większa niż 50 %. Zapewni to poprawną pracę przetwornicy Współczynnik wzmocnienia napięcia Napięcie wejściowe V i można zdefiniować jako spadek napięcia na przewodzącym dławiku, np. L zsumowanym z napięciem na jednym z uzwojeń transformatora wyrównawczego di V = + L i L () Wyznaczając różniczkę prądu płynącego przez dławik L otrzymuje się: di V L in = (2) L Napięcie na obu uzwojeniach transformatora wyrównawczego jest identyczne (3), ponieważ wartości indukcyjności uzwojeń pierwotnego i wtórnego są takie same Komentarz do przebiegów z rys. 2: Rys. 2. Teoretyczne przebiegi czasowe napięć i prądów przekształtnika Fig. 2. Theoretical waeforms of partial parallel isolated DC/DC step-up conerter (t ) tranzystory S, S4 są wyłączone; tranzystory S2 i S3 są w stanie przewodzenia, napięcie pierwotne transformatora V T3 wzrasta do ustalonej wartości, dioda D zaczyna przewodzić, prąd wejściowy osiąga wartość maksymalną; (t t 2 ) tranzystory S i S4 są wyłączone, S2 i S3 przewodzą, prąd wejściowy i in i prąd dławika I L maleje I L2, rośnie; (t 2 ) tranzystory S2 i S3 są w stanie przewodzenia, S i S4 zaczynają przewodzić, prąd wejściowy osiąga wartość minimalną, prąd każdego tranzystora jest równy jednej czwartej prądu wejściowego; (t 2 -t 3 ) wszystkie tranzystory są w stanie przewodzenia, po stronie pierwotnej transformatora T 3 napięcie spada do zera, prąd wejściowy i in wzrasta; (t 3 ) analogiczny do (t ), tranzystory S2 i S3 są wyłączone; tranzystory S i S4 są w stanie przewodzenia; (t 3 t 4 ) podobny do (t t 2 ) z tym, że prądy i in i i L2 maleją, a I L rośnie. Pomiary Automatyka Robotyka nr 2/204 07
3 Nauka L = L 2 a prądy przez nie płynące (stanowiące ¼ prądu wejściowego) mają jednakowe wartości i T = i T2. dit dit2 = L = 2 L2 (3) = Można założyć, że = 2 = ponieważ n = oraz di T / = di T2 /, zatem: 2 = 0 = 0 (4) Napięcie po stronie pierwotnej transformatora T 3 można zdefiniować jako różnicę napięcia na jednym z kondensatorów podwajacza C sprowadzonym na stronę pierwotną i sumy napięć na indukcyjności dławika L oraz uzwojenia transformatora wyrównawczego. C dit dit 2 = + LT = LT (8) n T 2 + Z zależności (8) wynika: C n C = 2 (9) 2n = Uwzględniając powyższe oraz podstawiając zależność (9) do () otrzymuje się: di in Vi C = = ( Vin ) (0) L L 2 n Aby obliczyć współczynnik wzmocnienia napięcia należy rozpatrzyć dwa warianty podobwodu z dławikiem L w interwałach czasowych przewodzenia tranzystora DT oraz (T DT). C ( V ) V in i DT = 2n ( T DT) () L L Po uproszczeniu wyrażenia otrzymuje się: C ViD = ( Vin )( D) (2) 2n Ponieważ suma napięć na kondensatorach C oraz C 2 jest równa napięciu wyjściowemu V o, można zapisać Vo ViD = ( Vin )( D) (3) 4n Z powyższego równania można wyznaczyć zależność na współczynnik wzmocnienia napięcia w przekształtniku Vo 4n B = = (4) V ( D) i Teoretycznie wypełnienie dla falowników prądu zmienia się w zakresie (0,5 0,99). W niniejszym artykule procentowy zakres regulacji przyjęto jako (53,9 % 73,5 %). 3. Badania laboratoryjne quasi-równoległego przekształtnika podwyższającego DC/DC Został opracowany prototyp quasi-równoległego izolowanego przekształtnika DC/DC podwyższającego napięcie, w celu potwierdzenia założeń teoretycznych. Układ zasilania symulujący niskonapięciowe źródło energii stanowił zasilacz MAGNA-POWER ELECTRONICS XR Elementy przekształtnika Sygnały sterujące tranzystorami o stałej częstotliwości 9,53 khz były generowane w układzie programowalnym serii Cyclone III. W celu optymalizacji układu sterowania, sygnał wyjściowy driera TC422 podawany był na obwód wspomagający proces wyłączania tranzystorów MOSFET, składający się z równolegle połączonych: kondensatora Cs (0 nf), diody Schottky ego Dg (BAS6) oraz rezystora Rg (0 Ω). Izolację galwaniczną obwodu sterowania zapewniały szybkie transoptory HCPL2400 z wyjściem cyfrowym. Ponieważ diody prostownicze były umieszczone równolegle z kondensatorami wyjściowymi, ich napięcia blokowania muszą być większe od wymaganego napięcia wyjściowego. W wyjściowym prostowniku zastosowano diody Schottky ego z węgliku krzemu (SiC), ponieważ ich prąd odzyskiwania zdolności zaworowych jest pomijalnie mały, a więc wyłączają się szybciej niż konwencjonalne diody krzemowe (Si) o podobnym zakresie prądu i napięcia. Dzięki zastosowaniu tranzystorów MOS- FET IRFP4468 o niskiej rezystancji dren-źródło R DS(on), straty przewodzenia łączników quasi-równolegle połączonych pół-mostków były stosunkowo małe, nawet przy prądach rzędu dziesiątek amperów [6]. Rezystancja przewodzenia tranzystorów mocy typu MOSFET zwiększa się wykładniczo wraz ze wzrostem napięcia przebicia (5) [7]. R DS( on ) V (5) 2. 5 to 2. 7 ( BR)DSS Każda możliwość redukcji napięcia pracy tranzystora pozwoli obniżyć straty przewodzenia, a tym samym zwiększyć sprawność przekształtnika Pomiary wielkości elektrycznych Pomiary charakterystyk czasowych przekształtnika były realizowane za pomocą oscyloskopu Tektronix TDS304 Do pomiaru sprawności, mocy wejściowych i wyjściowych zastosowano analizator mocy HIOKI Sondy napięciowe i prądowe w oby tych urządzeniach były stosownie kalibrowane przed każdą serią pomiarów. Na rys. 3 i 4 zaprezentowano przebiegi napięć i prądów przekształtnika mierzone przy 8 V napięcia wejściowego i rezystancji obciążenia równej 8 Ω przy wypełnieniu D = 59,7 %. Na obu oscylogramach na pierwszych dwóch kanałach występują sygnały sterujące obu par tranzystorów (S, S4 oraz S2, S3) ułatwi to analizę pracy układu. 08

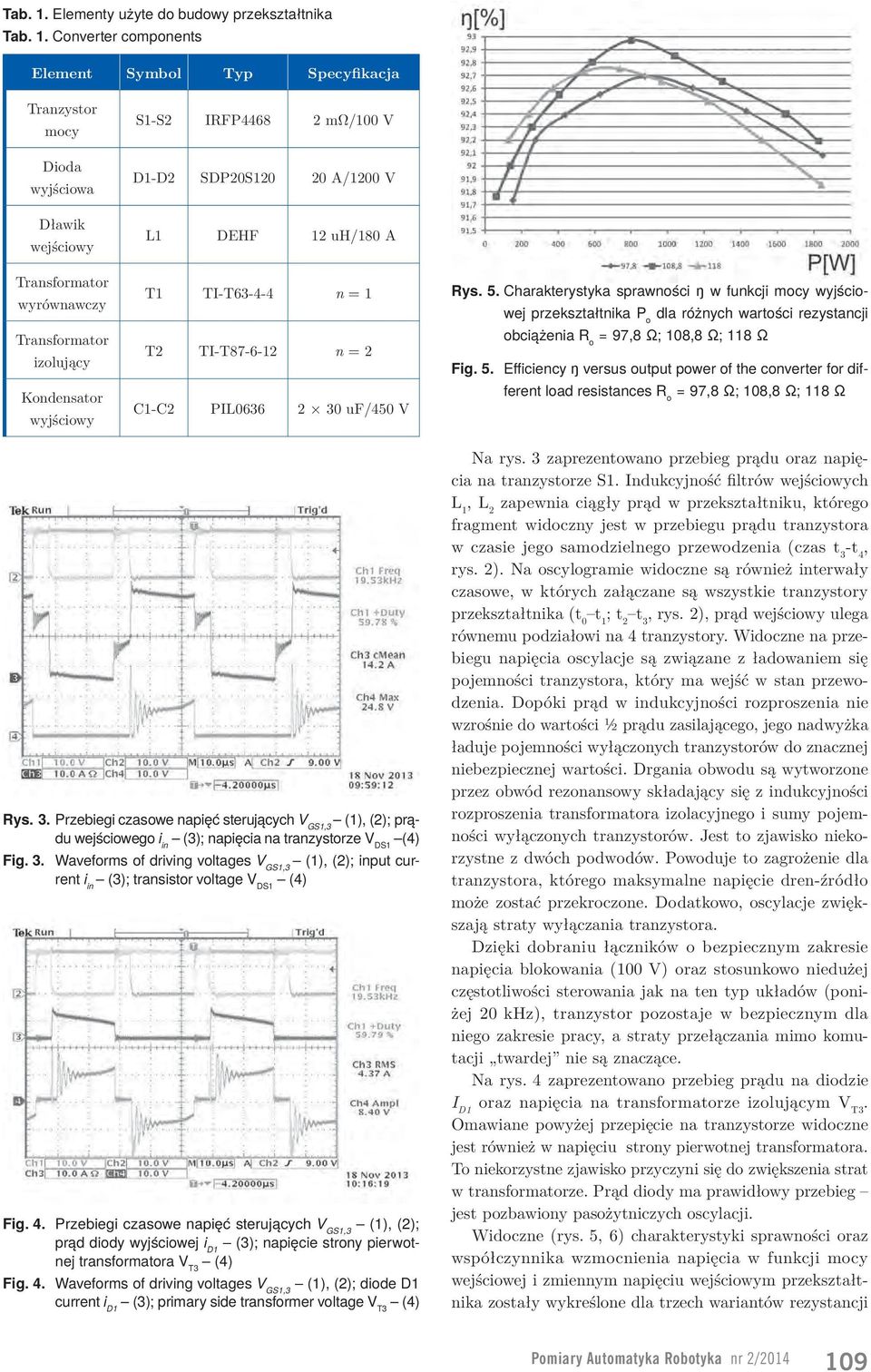

4 Tab.. Elementy użyte do budowy przekształtnika Tab.. Conerter components Element Symbol Typ Specyfikacja Tranzystor mocy Dioda wyjściowa Dławik wejściowy Transformator wyrównawczy Transformator izolujący Kondensator wyjściowy S-S2 IRFP mω/00 V D-D2 SDP20S20 20 A/200 V L DEHF 2 uh/80 A T TI-T n = T2 TI-T n = 2 C-C2 PIL uf/450 V Rys. 5. Charakterystyka sprawności ŋ w funkcji mocy wyjściowej przekształtnika P o dla różnych wartości rezystancji obciążenia R o = 97,8 Ω; 08,8 Ω; 8 Ω Fig. 5. Efficiency ŋ ersus output power of the conerter for different load resistances R o = 97,8 Ω; 08,8 Ω; 8 Ω Rys. 3. Przebiegi czasowe napięć sterujących V GS,3 (), (2); prądu wejściowego i in (3); napięcia na tranzystorze V DS (4) Fig. 3. Waeforms of driing oltages V GS,3 (), (2); input current i in (3); transistor oltage V DS (4) Fig. 4. Przebiegi czasowe napięć sterujących V GS,3 (), (2); prąd diody wyjściowej i D (3); napięcie strony pierwotnej transformatora V T3 (4) Fig. 4. Waeforms of driing oltages V GS,3 (), (2); diode D current i D (3); primary side transformer oltage V T3 (4) Na rys. 3 zaprezentowano przebieg prądu oraz napięcia na tranzystorze S. Indukcyjność filtrów wejściowych L, L 2 zapewnia ciągły prąd w przekształtniku, którego fragment widoczny jest w przebiegu prądu tranzystora w czasie jego samodzielnego przewodzenia (czas t 3 -t 4, rys. 2). Na oscylogramie widoczne są również interwały czasowe, w których załączane są wszystkie tranzystory przekształtnika (t 0 t ; t 2 t 3, rys. 2), prąd wejściowy ulega równemu podziałowi na 4 tranzystory. Widoczne na przebiegu napięcia oscylacje są związane z ładowaniem się pojemności tranzystora, który ma wejść w stan przewodzenia. Dopóki prąd w indukcyjności rozproszenia nie wzrośnie do wartości ½ prądu zasilającego, jego nadwyżka ładuje pojemności wyłączonych tranzystorów do znacznej niebezpiecznej wartości. Drgania obwodu są wytworzone przez obwód rezonansowy składający się z indukcyjności rozproszenia transformatora izolacyjnego i sumy pojemności wyłączonych tranzystorów. Jest to zjawisko niekorzystne z dwóch podwodów. Powoduje to zagrożenie dla tranzystora, którego maksymalne napięcie dren-źródło może zostać przekroczone. Dodatkowo, oscylacje zwiększają straty wyłączania tranzystora. Dzięki dobraniu łączników o bezpiecznym zakresie napięcia blokowania (00 V) oraz stosunkowo niedużej częstotliwości sterowania jak na ten typ układów (poniżej 20 khz), tranzystor pozostaje w bezpiecznym dla niego zakresie pracy, a straty przełączania mimo komutacji twardej nie są znaczące. Na rys. 4 zaprezentowano przebieg prądu na diodzie I D oraz napięcia na transformatorze izolującym V T3. Omawiane powyżej przepięcie na tranzystorze widoczne jest również w napięciu strony pierwotnej transformatora. To niekorzystne zjawisko przyczyni się do zwiększenia strat w transformatorze. Prąd diody ma prawidłowy przebieg jest pozbawiony pasożytniczych oscylacji. Widoczne (rys. 5, 6) charakterystyki sprawności oraz współczynnika wzmocnienia napięcia w funkcji mocy wejściowej i zmiennym napięciu wejściowym przekształtnika zostały wykreślone dla trzech wariantów rezystancji Pomiary Automatyka Robotyka nr 2/204 09

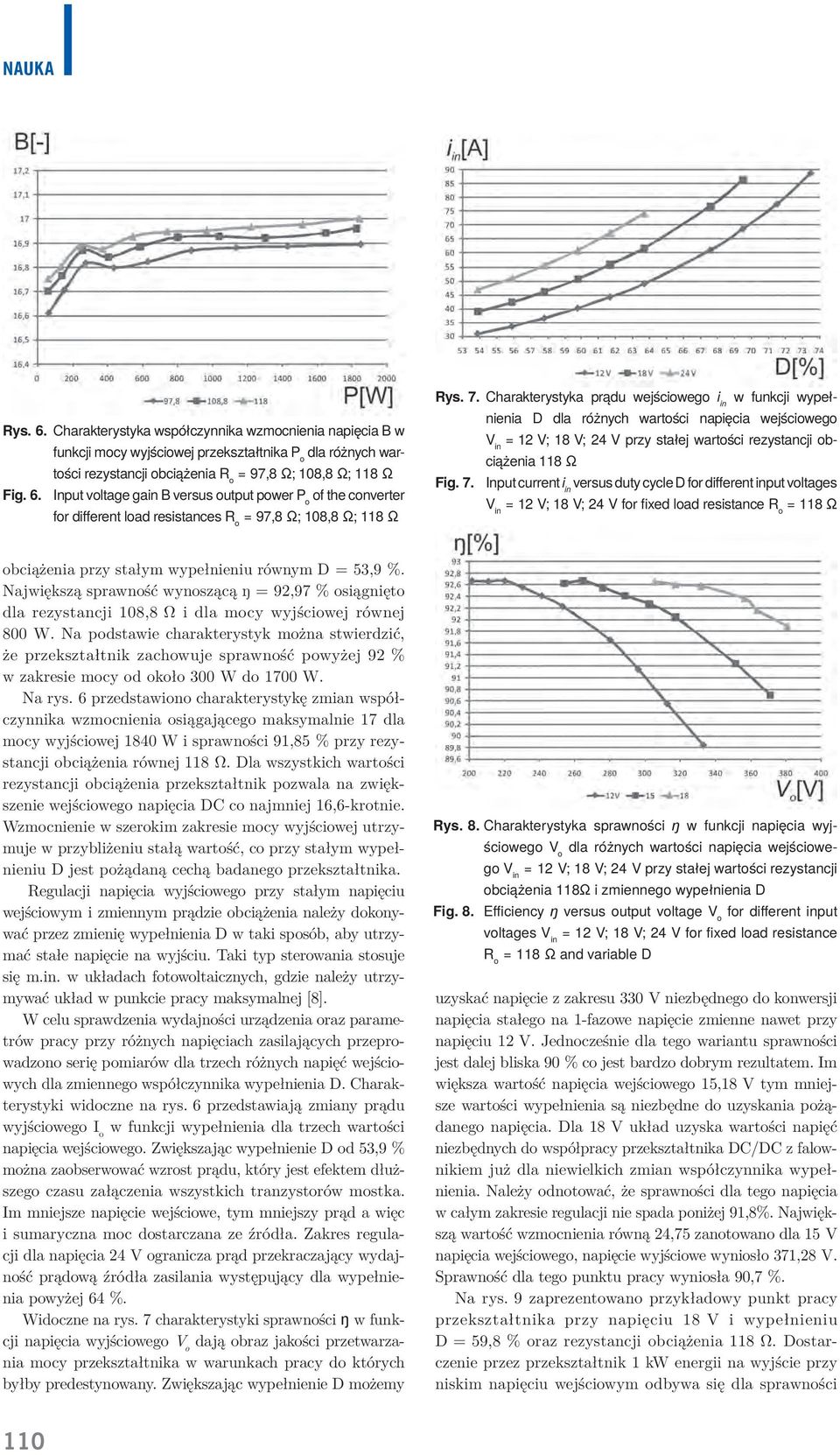

5 Nauka Rys. 6. Charakterystyka współczynnika wzmocnienia napięcia B w funkcji mocy wyjściowej przekształtnika P o dla różnych wartości rezystancji obciążenia R o = 97,8 Ω; 08,8 Ω; 8 Ω Fig. 6. Input oltage gain B ersus output power P o of the conerter for different load resistances R o = 97,8 Ω; 08,8 Ω; 8 Ω Rys. 7. Charakterystyka prądu wejściowego i in w funkcji wypełnienia D dla różnych wartości napięcia wejściowego V in = 2 V; 8 V; 24 V przy stałej wartości rezystancji obciążenia 8 Ω Fig. 7. Input current i in ersus duty cycle D for different input oltages V in = 2 V; 8 V; 24 V for fixed load resistance R o = 8 Ω obciążenia przy stałym wypełnieniu równym D = 53,9 %. Największą sprawność wynoszącą ŋ = 92,97 % osiągnięto dla rezystancji 08,8 Ω i dla mocy wyjściowej równej 800 W. Na podstawie charakterystyk można stwierdzić, że przekształtnik zachowuje sprawność powyżej 92 % w zakresie mocy od około 300 W do 700 W. Na rys. 6 przedstawiono charakterystykę zmian współczynnika wzmocnienia osiągającego maksymalnie 7 dla mocy wyjściowej 840 W i sprawności 9,85 % przy rezystancji obciążenia równej 8 Ω. Dla wszystkich wartości rezystancji obciążenia przekształtnik pozwala na zwiększenie wejściowego napięcia DC co najmniej 6,6-krotnie. Wzmocnienie w szerokim zakresie mocy wyjściowej utrzymuje w przybliżeniu stałą wartość, co przy stałym wypełnieniu D jest pożądaną cechą badanego przekształtnika. Regulacji napięcia wyjściowego przy stałym napięciu wejściowym i zmiennym prądzie obciążenia należy dokonywać przez zmienię wypełnienia D w taki sposób, aby utrzymać stałe napięcie na wyjściu. Taki typ sterowania stosuje się m.in. w układach fotowoltaicznych, gdzie należy utrzymywać układ w punkcie pracy maksymalnej [8]. W celu sprawdzenia wydajności urządzenia oraz parametrów pracy przy różnych napięciach zasilających przeprowadzono serię pomiarów dla trzech różnych napięć wejściowych dla zmiennego współczynnika wypełnienia D. Charakterystyki widoczne na rys. 6 przedstawiają zmiany prądu wyjściowego I o w funkcji wypełnienia dla trzech wartości napięcia wejściowego. Zwiększając wypełnienie D od 53,9 % można zaobserwować wzrost prądu, który jest efektem dłuższego czasu załączenia wszystkich tranzystorów mostka. Im mniejsze napięcie wejściowe, tym mniejszy prąd a więc i sumaryczna moc dostarczana ze źródła. Zakres regulacji dla napięcia 24 V ogranicza prąd przekraczający wydajność prądową źródła zasilania występujący dla wypełnienia powyżej 64 %. Widoczne na rys. 7 charakterystyki sprawności ŋ w funkcji napięcia wyjściowego V o dają obraz jakości przetwarzania mocy przekształtnika w warunkach pracy do których byłby predestynowany. Zwiększając wypełnienie D możemy Rys. 8. Charakterystyka sprawności ŋ w funkcji napięcia wyjściowego V o dla różnych wartości napięcia wejściowego V in = 2 V; 8 V; 24 V przy stałej wartości rezystancji obciążenia 8Ω i zmiennego wypełnienia D Fig. 8. Efficiency ŋ ersus output oltage V o for different input oltages V in = 2 V; 8 V; 24 V for fixed load resistance R o = 8 Ω and ariable D uzyskać napięcie z zakresu 330 V niezbędnego do konwersji napięcia stałego na -fazowe napięcie zmienne nawet przy napięciu 2 V. Jednocześnie dla tego wariantu sprawności jest dalej bliska 90 % co jest bardzo dobrym rezultatem. Im większa wartość napięcia wejściowego 5,8 V tym mniejsze wartości wypełnienia są niezbędne do uzyskania pożądanego napięcia. Dla 8 V układ uzyska wartości napięć niezbędnych do współpracy przekształtnika DC/DC z falownikiem już dla niewielkich zmian współczynnika wypełnienia. Należy odnotować, że sprawności dla tego napięcia w całym zakresie regulacji nie spada poniżej 9,8%. Największą wartość wzmocnienia równą 24,75 zanotowano dla 5 V napięcia wejściowego, napięcie wyjściowe wyniosło 37,28 V. Sprawność dla tego punktu pracy wyniosła 90,7 %. Na rys. 9 zaprezentowano przykładowy punkt pracy przekształtnika przy napięciu 8 V i wypełnieniu D = 59,8 % oraz rezystancji obciążenia 8 Ω. Dostarczenie przez przekształtnik kw energii na wyjście przy niskim napięciu wejściowym odbywa się dla sprawności 0

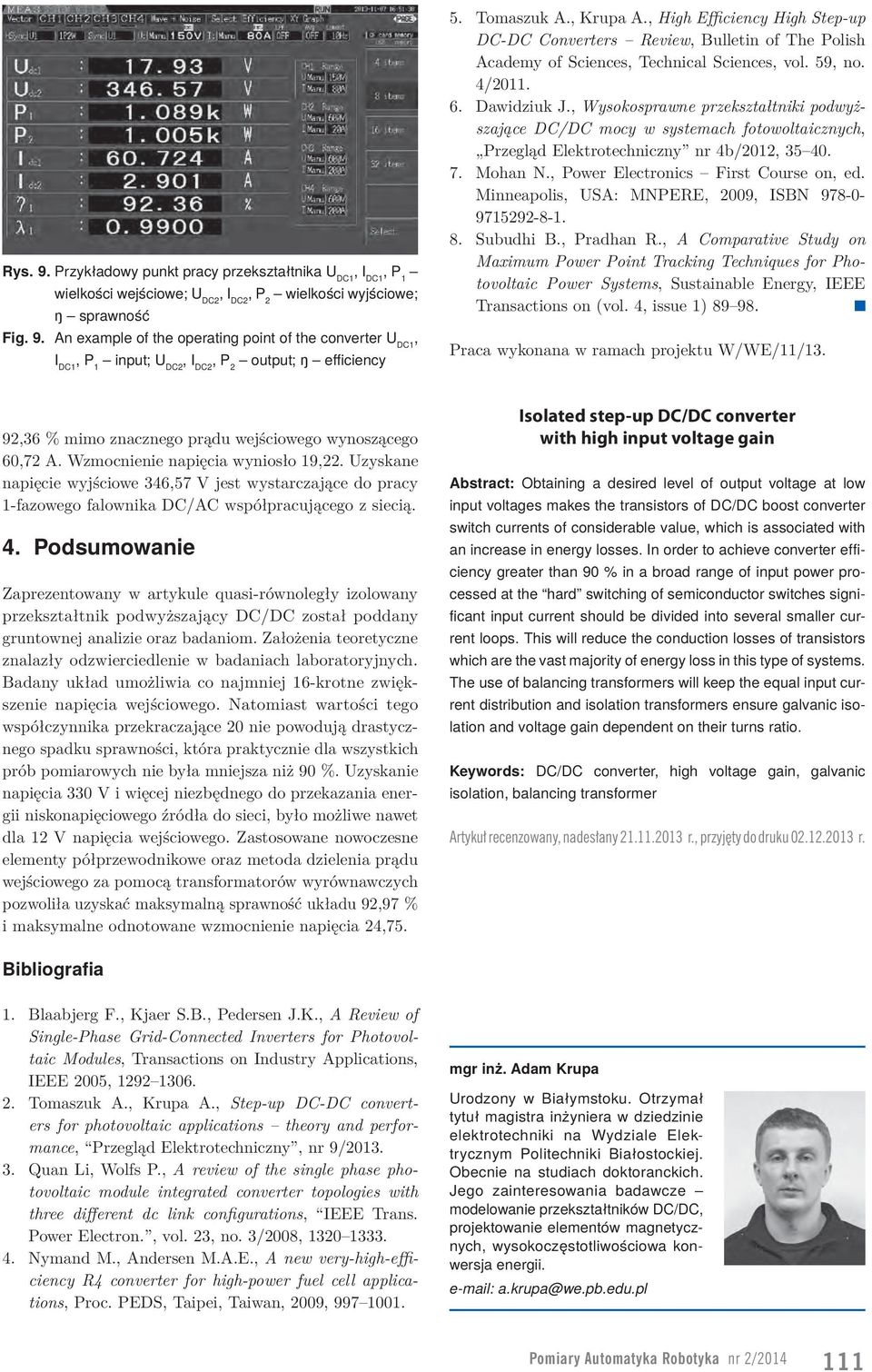

6 Rys. 9. Przykładowy punkt pracy przekształtnika U DC, I DC, P wielkości wejściowe; U DC2, I DC2, P 2 wielkości wyjściowe; ŋ sprawność Fig. 9. An example of the operating point of the conerter U DC, I DC, P input; U DC2, I DC2, P 2 output; ŋ efficiency 5. Tomaszuk A., Krupa A., High Efficiency High Step-up DC-DC Conerters Reiew, Bulletin of The Polish Academy of Sciences, Technical Sciences, ol. 59, no. 4/ Dawidziuk J., Wysokosprawne przekształtniki podwyższające DC/DC mocy w systemach fotowoltaicznych, Przegląd Elektrotechniczny nr 4b/202, Mohan N., Power Electronics First Course on, ed. Minneapolis, USA: MNPERE, 2009, ISBN Subudhi B., Pradhan R., A Comparatie Study on Maximum Power Point Tracking Techniques for Photooltaic Power Systems, Sustainable Energy, IEEE Transactions on (ol. 4, issue ) Praca wykonana w ramach projektu W/WE//3. 92,36 % mimo znacznego prądu wejściowego wynoszącego 60,72 A. Wzmocnienie napięcia wyniosło 9,22. Uzyskane napięcie wyjściowe 346,57 V jest wystarczające do pracy -fazowego falownika DC/AC współpracującego z siecią. 4. Podsumowanie Zaprezentowany w artykule quasi-równoległy izolowany przekształtnik podwyższający DC/DC został poddany gruntownej analizie oraz badaniom. Założenia teoretyczne znalazły odzwierciedlenie w badaniach laboratoryjnych. Badany układ umożliwia co najmniej 6-krotne zwiększenie napięcia wejściowego. Natomiast wartości tego współczynnika przekraczające 20 nie powodują drastycznego spadku sprawności, która praktycznie dla wszystkich prób pomiarowych nie była mniejsza niż 90 %. Uzyskanie napięcia 330 V i więcej niezbędnego do przekazania energii niskonapięciowego źródła do sieci, było możliwe nawet dla 2 V napięcia wejściowego. Zastosowane nowoczesne elementy półprzewodnikowe oraz metoda dzielenia prądu wejściowego za pomocą transformatorów wyrównawczych pozwoliła uzyskać maksymalną sprawność układu 92,97 % i maksymalne odnotowane wzmocnienie napięcia 24,75. Isolated step-up DC/DC conerter with high input oltage gain Abstract: Obtaining a desired leel of output oltage at low input oltages makes the transistors of DC/DC boost conerter switch currents of considerable alue, which is associated with an increase in energy losses. In order to achiee conerter efficiency greater than 90 % in a broad range of input power processed at the hard switching of semiconductor switches significant input current should be diided into seeral smaller current loops. This will reduce the conduction losses of transistors which are the ast majority of energy loss in this type of systems. The use of balancing transformers will keep the equal input current distribution and isolation transformers ensure galanic isolation and oltage gain dependent on their turns ratio. Keywords: DC/DC conerter, high oltage gain, galanic isolation, balancing transformer Artykuł recenzowany, nadesłany r., przyjęty do druku r. Bibliografia. Blaabjerg F., Kjaer S.B., Pedersen J.K., A Reiew of Single-Phase Grid-Connected Inerters for Photooltaic Modules, Transactions on Industry Applications, IEEE 2005, Tomaszuk A., Krupa A., Step-up DC-DC conerters for photooltaic applications theory and performance, Przegląd Elektrotechniczny, nr 9/ Quan Li, Wolfs P., A reiew of the single phase photooltaic module integrated conerter topologies with three different dc link configurations, IEEE Trans. Power Electron., ol. 23, no. 3/2008, Nymand M., Andersen M.A.E., A new ery-high-efficiency R4 conerter for high-power fuel cell applications, Proc. PEDS, Taipei, Taiwan, 2009, mgr inż. Adam Krupa Urodzony w Białymstoku. Otrzymał tytuł magistra inżyniera w dziedzinie elektrotechniki na Wydziale Elektrycznym Politechniki Białostockiej. Obecnie na studiach doktoranckich. Jego zainteresowania badawcze modelowanie przekształtników DC/DC, projektowanie elementów magnetycznych, wysokoczęstotliwościowa konwersja energii. a.krupa@we.pb.edu.pl Pomiary Automatyka Robotyka nr 2/204
