1 Spis treści Odbiorik AV TX-SR504 TX-SR504E TX-SR8450 Istrukcja obsługi Wprowadzeie... Połączeia... 6 Włączaie urządzeia i ustawieia początkowe... 3 Fukcje podstawowe Odtwarzaie z urządzeń AV Słuchaie radia E.I.C Electroic Iteratioal Commerce Sp. z o.o Warszawa, ul. Luki Wielkie 3/5 tel: () , fax: () Dziękujemy za zakup odbiorika AV Okyo. Prosimy o zapozaie się z iiejszą istrukcją przed dokoaiem połączeń i włączeiem urządzeia do zasilaia sieciowego. Zastosowaie się do zaleceń przedstawioych w iiejszej istrukcji pozwoli a uzyskaie ajwyższej jakości odtwarzaia przy użyciu odbiorika AV Okyo. Zachowaj tę istrukcję do późiejszego użycia. Stosowaie trybów odtwarzaia Fukcje zaawasowae W razie problemu... 6

2 OSTRZEŻENIE: ABY ZMINIMALIZOWAĆ RYZYKO POŻARU LUB PORAŻENIA PRĄDEM ELEKTRYCZNYM, NIE WYSTAWIAJ URZĄDZENIA NA DESZCZ LUB WILGOĆ. UWAGA: ABY ZMINIMALIZOWAĆ RYZYKO PORAŻENIA PRĄDEM ELEKTRYCZNYM NIE ZDEJMUJ POKRY- WY URZĄDZENIA. WEWNĄTRZ URZĄDZENIA NIE ZNAJDUJĄ SIĘ ŻADNE ELEMENTY, KTÓRE MOGŁYBY BYĆ REGULOWANE PRZEZ UŻYTKOWNIKA.. Przeczytaj istrukcję.. Zachowaj istrukcję. 3. Stosuj się do ostrzeżeń. 4. Stosuj się do zaleceń istrukcji. 5. Nie używaj urządzeia w pobliżu wody. 6. Czyść urządzeie jedyie przy użyciu suchej ściereczki 7. Nie blokuj otworów wetylacyjych. Istaluj w zgodzie z zaleceiami produceta. 8. Nie używaj urządzeia w pobliżu źródeł ciepła, takich jak grzejiki, urządzeia emitujące ciepło (włączając wzmaciacze), itp. 9. Nie rozmotowuj uziemieia wtyku zasilaia sieciowego. Wtyk zasilaia z uziemieiem wyposażoy jest w trzy bolce, bolec uziemieia jest grubszy od bolców zasilaia. Jeśli wtyk zasilaia ie pasuje do giazda zasilaia sieciowego, skosultuj się z wykwalifikowaym elektrykiem w przedmiocie wymiay tego wtyku. 0. Chroń przewód zasilaia. Nie przygiataj go ai ie skręcaj. Zwróć szczególą uwagę a odciki przewodu zasilaia zajdujące się w pobliżu wtyku zasilaia i w miejscu, w którym wychodzi o z urządzeia.. Stosuj jedyie przewody połączeń i akcesoria zalecae przez produceta.. Urządzeie jak i urządzeie wraz z wózkiem powio być przemieszczae z zachowaiem ależytej staraości. Nagłe zatrzymaie, gwałtowe ruszeie, itp. może spowodować przewróceie się urządzeia. 3. Odłącz urządzeie z zasilaia podczas burz, i gdy masz zamiar ie używać go przez dłuższy czas. 4. Powierzaj serwisowaie urządzeia jedyie wykwalifikowaym specjalistom. Serwisowaie urządzeia jest koiecze, gdy zostaie oo uszkodzoe w jakikolwiek sposób, w szczególości, gdy uszkodzoy zostaie przewód zasilaia, gdy do urządzeia dostaą się ciecze lub obce ciała, urządzeie zostaie wystawioe a działaie deszczu lub wilgoci, ie działa ormalie, lub gdy zostaie upuszczoe lub rzucoe. Waże iformacje dotyczące bezpieczeństwa Symbol błyskawicy w róworamieym trójkącie ostrzega użytkowika o istieiu iebezpieczego apięcia wewątrz urządzeia, które może być iebezpiecze w wypadku ieodpowiediego użytkowaia urządzaia. Symbol wykrzykika zawartego w rówoboczym trójkącie iformuje o istieiu szczególie ważych istrukcji zawartych w piśmieictwie dołączoym do urządzeia. 5. Uszkodzeia wymagające iterwecji specjalisty W astępujących sytuacjach odłącz urządzeie od zasilaia i przekaż je wykwalifikowaemu specjaliście w celu dokoaia aprawy: A. Uszkodzeie przewodu zasilaia, B. Dostaie się płyu lub obcego przedmiotu do środka urządzeia, C. Wystawieie urządzeia a deszcz lub wilgoć, D. Niepoprawe działaie urządzeia mimo stosowaia się do zaleceń istrukcji. W razie wystąpieia tego rodzaju sytuacji dokoaj jedyie koieczych regulacji, gdyż dokoaie iepoprawych zmia może doprowadzić do uszkodzeia urządzeia i koieczości zastosowaia skomplikowaych procedur aprawy. E. Po upuszczeiu lub iego rodzaju mechaiczego uszkodzeia urządzeia, F. Wystąpieia aomalii w działaiu urządzeia. 6. Obce przedmioty i ciecze wewątrz urządzeia - Nigdy ie wpychaj przedmiotów jakiegokolwiek rodzaju do urządzeia poprzez otwory, mogą oe bowiem zetkąć się z elemetami urządzeia zajdującymi się pod apięciem lub spowodować spięcie, czego wyikiem może być pożar lub porażeie prądem elektryczym. Urządzeie ie powio być wystawioe a działaie cieczy (p. kapaie) i żade przedmioty zawierające ciecze, takie jak p. wazoy, ie powiy być ustawiae a urządzeiu. Nie stawiaj świec ai żadych palących się przedmiotów a urządzeiu. 7. Baterie Zawsze bierz pod uwagę kwestie związae z ochroą środowiska aturalego i stosuj się do lokalego prawodawstwa dotyczącego recykligu baterii. Jeśli zaistalujesz urządzeie w zamkiętej przestrzei, takiej jak szafka, itp., zapewij odpowiedią wetylację. 8. Zachowaj 0 cm wolej przestrzei ad urządzeiem i po jego bokach i 0 cm z tyłu urządzeia. Odbiorik satelitary Odbiorik satelitary Odbiorik satelitary Kombiacja DBS/PVR 79

3 Kody CABLE/SAT Ostrzeżeia Kowerter kablowy Kowerter kablowy Odbiorik satelitary Kombiacja CABLE/PVR Ochroa praw autorskich - Nagrywaie utworów objętych ochroą przez prawo autorskie dla celów iych iż użytkowaie osobiste jest dozwoloe jedyie po otrzymaiu zgody od właściciela praw autorskich. Bezpieczik - Bezpieczik zajdujący się wewątrz urządzeia ie może być wymieiay przez użytkowika. Jeśli ie moża włączyć urządzeia, skotaktuj się z serwisem Okyo. Koserwacja - Od czasu do czasu ależy przetrzeć urządzeie delikatą ściereczką. Aby wyczyścić dokładiej, przetrzyj urządzeie delikatą ściereczką asączoą lekkim roztworem delikatego detergetu a astępie wytrzyj je do sucha. Nie używaj do czyszczeia ostrych materiałów, rozpuszczalika, alkoholu. Może to bowiem ziszczyć wykończeie urządzeia lub zetrzeć ozaczeia zajdujące się a im. Zasilaie UWAGA ZAPOZNAJ SIĘ Z INFORMACJAMI PRZEDSTA- WIONYMI PONIŻEJ ZANIM PO RAZ PIERWSZY WŁĄCZYSZ URZĄDZENIE DO ZASILANIA. Napięcie w giazdkach zasilaia sieciowego różi się w zależości od regiou. Upewij się, czy zasilaie w kraju, w którym urządzeie będzie użytkowae odpowiada parametrom przedstawioym a plakietce umieszczoej z tyłu urządzeia (p: AC V, 50/60 Hz). Niektóre modele są wyposażoe w przełączik zasilaia sieciowego dostosowujący urządzeie do różych systemów zasilaia sieciowego występujących a świecie. Zaim podłączysz urządzeie do zasilaia, sprawdź, czy przełączik te jest w odpowiediej pozycji dla regiou, w którym będziesz używał urządzeie. Jeśli tak ie jest, użyj małego śrubokręta i ustaw te przełączik w odpowiedią pozycję. Przykładowo, jeśli apięciem sieci zasilaia twojego kraju jest 0 V, przełącz przełączik w pozycję 0V. Jeśli zaś zawiera się oo w przedziale 0-40 V, wybierz pozycję 0-40V. Naciśięcie przycisku [STANDBY/ON] i wybraie trybu czuwaia ie powoduje całkowitego wyłączeia urządzeia. Jeśli masz zamiar ie używać urządzeia przez dłuższy czas, odłącz je od zasilaia sieciowego. Nie dotykaj tego urządzeia mokrymi rękami Nie dotykaj tego urządzeia ai kabla zasilaia, gdy twoje ręce są mokre lub wilgote. Jeśli woda lub jakiś iy pły dostaie się do środka urządzeia zaieś urządzeie do autoryzowaego serwisu w celu sprawdzeia. Obchodzeie się z urządzeiem Podczas przeoszeie urządzeia w ie miejsce, zawsze używaj orygialego opakowaia. Dla większej pewości, zapakuj urządzeie tak jak zostało zapakowae fabryczie. Nie zostawiaj taśmy klejącej lub produktów plastykowych w pobliżu urządzeia a dłuższy czas. Mogą oe pozostawić zaki a urządzeiu. 3 Paele góry i tyly mogą się rozgrzać po pewym czasie. Nie jest to usterką urządzeia. Jeśli ie używasz urządzeia przez dłuższy czas, może to spowodować, że ie będzie oo działało poprawie w przyszłości. W związku z tym od czasu do czasu włącz i wyłącz urządzeie. Iformacje dotyczące modeli amerykańskich OSTRZEŻENIE: Zmiay i modyfikacje dokoae przez użytkowika, do których ie został o wyraźie upoważioy przez produceta, spowodują ziesieie odpowiedzialości produceta za wadliwe działaie urządzeia. UWAGA: Urządzeie to zostało przetestowae pod kątem zgodości z ormami dotyczącymi urządzeń cyfrowych - Class B. Normy te zostały opracowae aby chroić użytkowika przed szkodliwym wpływem promieiowaia. Urządzeie to bowiem używa i emituje promieiowaie radiowe, które może spowodować zakłóceia w fukcjoowaiu iych urządzeń, jeśli ie będzie używae zgodie z istrukcją. Niemiej jedak, ie moża wykluczyć, że zakłóceia mogą wystąpić w szczególych przypadkach. Jeśli zatem urządzeie powoduje występowaie zakłóceń w działaiu urządzeń radiowych i telewizyjych, co może zostać sprawdzoe po włączeiu do zasilaia takich urządzeń, ależy zastosować się do astępujących zaleceń aby zlikwidować zakłóceia. Zmień ustawieie atey. Zwiększ odległość pomiędzy urządzeiami a odtwarzaczem. Podłącz urządzeia do oddzielych obiegów zasilaia sieciowego. Skotaktuj się ze sprzedawcą sprzętu lub z doświadczoym specjalistą. Iformacje dotyczące modeli kaadyjskich UWAGA: NINIEJSZE URZĄDZENIE CYFROWE KLASY B JEST ZGODNE Z NORMĄ NMB-003 CANADA. Dla modeli wyposażoych we wtyczkę z uziemieiem. UWAGA: PODŁĄCZ KABEL ZASILANIA WYŁĄCZNIE DO GNIAZDA ZASILANIA SIECIOWEGO POSIADAJĄCEGO UZIEMIENIE.

4 Ostrzeżeia - ciąg dalszy Dołączoe akcesoria Iformacje dotyczące modeli brytyjskich Podłączaie wtyku do kabla zasilaia powio zostać powierzoe jedyie wykwalifikowaemu persoelowi. WAŻNE Przewody w kablu zasilaia ozaczoe są w astępujący sposób: Niebieski: Brązowy: Zerowy Napięcie Może się zdarzyć, że ozaczeia widiejące a giazdach zasilaia sieciowego mogą mieć ie kolory iż ozaczeia przewodów kabla zasilaia. W takim wypadku połączeia powiy zostać dokoae według poiższych reguł: Przewód ozaczoy kolorem iebieskim powiie zostać podłączoy do termialu zazaczoego a czaro lub ozaczoego literą N. Przewód ozaczoy kolorem brązowym powiie zostać podłączoy do termialu zazaczoego a czerwoo lub ozaczoego literą L. WAŻNE Wtyk zasilaia sieciowego zaopatrzoy jest w 5-amperowy bezpieczik. Jeśli trzeba będzie go wymieić, upewij się, czy owy bezpieczik jest 5-amperowy i odpowiada wymogom orm ASTA, BSI do BS36. Sprawdź rówież, czy owy bezpieczik ozaczoy jest zakiem ASTA lub BSI. JEŚLI WTYK KABLA ZASILANIA NIE PASUJE DO GNIAZDA ZASILANIA SIECIOWEGO WYMIEŃ GO NA ODPOWIEDNI. W razie wystąpieia jakichś wątpliwości skotaktuj się z wykwalifikowaym elektrykiem. Iformacje dotyczące modeli europejskich Deklaracja zgodości ONKYO EUROPE ELECTRONICS GmbH LIEGNITZERSTRASSE 6, 894 GROEBENZELL. NIEMCY deklarujemy a aszą pełą odpowiedzialość, że produkt ONKYO przedstawioy w iiejszej istrukcji jest zgody z odpowiedimi ormami techiczymi takimi, jak: EN60065, EN5503, EN5500 i EN , 3-3. GROEBENZELL, NIEMCY K. MIYAGI ONKYO EUROPE ELECTRONICS GmbH Upewij się, czy posiadasz astępujące akcesoria: Pilot zdalego sterowaia RC-65 i dwie baterie (AA/R6) Atea pokojowa FM Atea ramowa AM Adapter przewodu zasilaia Dołączay jedyie w iektórych krajach. Użyj tego adaptera, jeśli wtyk przewodu zasilaia odbiorika AV ie pasuje do giazda zasilaia sieciowego. (Kształt adaptera ie różi się w zależości od kraju). * Ozaczeia przewodów głośikowych Litery zajdujące się a końcu azwy produktu, widiejące w katalogach i a opakowaiach ozaczają kolor. Niezależie od litery, dae techicze i fukcje są idetycze. Kombiacja DBS/PVR Kombiacja TV/VCR 4 77

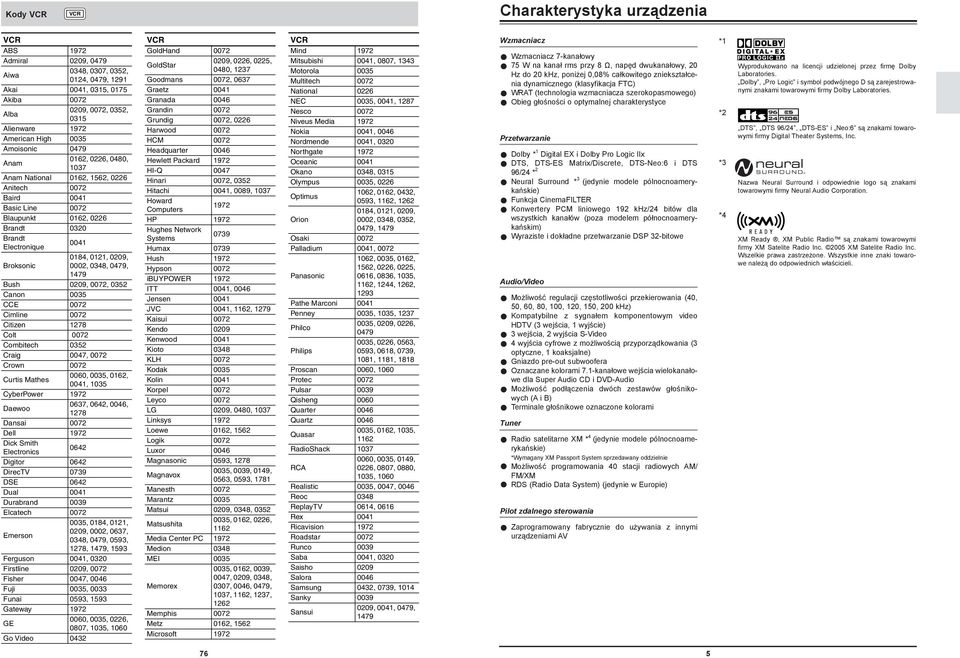

5 Kody VCR Charakterystyka urządzeia 76 Wzmaciacz Wzmaciacz 7-kaałowy 75 W a kaał rms przy 8 Ω, apęd dwukaałowy, 0 Hz do 0 khz, poiżej 0,08% całkowitego ziekształceia dyamiczego (klasyfikacja FTC) WRAT (techologia wzmaciacza szerokopasmowego) Obieg głośości o optymalej charakterystyce Przetwarzaie Dolby * Digital EX i Dolby Pro Logic IIx DTS, DTS-ES Matrix/Discrete, DTS-Neo:6 i DTS 96/4 * Neural Surroud * 3 (jedyie modele pólocoamerykańskie) Fukcja CiemaFILTER Kowertery PCM liiowego 9 khz/4 bitów dla wszystkich kaałów (poza modelem półocoamerykańskim) Wyraziste i dokłade przetwarzaie DSP 3-bitowe Audio/Video Możliwość regulacji częstotliwości przekierowaia (40, 50, 60, 80, 00, 0, 50, 00 khz) Kompatybile z sygałem kompoetowym video HDTV (3 wejścia, wyjście) 3 wejścia, wyjścia S-Video 4 wyjścia cyfrowe z możliwością przyporządkowaia (3 optycze, koaksjale) Giazdo pre-out subwoofera Ozaczae kolorami 7.-kaałowe wejścia wielokaałowe dla Super Audio CD i DVD-Audio Możliwość podłączeia dwóch zestawów głośikowych (A i B) Termiale głośikowe ozaczoe kolorami Tuer Radio satelitare XM * 4 (jedyie modele pólocoamerykańskie) *Wymagay XM Passport System sprzedaway oddzielie Możliwość programowaia 40 stacji radiowych AM/ FM/XM RDS (Radio Data System) (jedyie w Europie) Pilot zdalego sterowaia Zaprogramoway fabryczie do używaia z iymi urządzeiami AV 5 * * *3 *4 Wyprodukowao a licecji udzieloej przez firmę Dolby Laboratories. Dolby, Pro Logic i symbol podwójego D są zarejestrowaymi zakami towarowymi firmy Dolby Laboratories. DTS, DTS 96/4, DTS-ES i Neo:6 są zakami towarowymi firmy Digital Theater Systems, Ic. Nazwa Neural Surroud i odpowiedie logo są zakami towarowymi firmy Neural Audio Corporatio. XM Ready, XM Public Radio są zakami towarowymi firmy XM Satelite Radio Ic. 005 XM Satelite Radio Ic. Wszelkie prawa zastrzeżoe. Wszystkie ie zaki towarowe ależą do odpowiedich właścicieli.

6 Kio domowe Zestawy głośikowe A i B Możesz użyć dwóch zestawów głośikowych z odbiorikiem AV: zestawu głośikowego A i zestawu głośikowego B Zestaw głośikowy A powiie być używay w główym pomieszczeiu odsłuchowym do odtwarzaia maksymalie 7.- kaałowego. Zestaw głośikowy B może być użyty w iym pomieszczeiu i umożliwia odtwarzaie stereofoicze dwukaałowe. * Jedyie aalogowe źródła wejścia są odtwarzae przez zestaw głośikowy B. Odbiorik AV Pilot Zestaw A Zestaw B Wskaźik Wyjście Zestaw A: 5.-kaałowe Włączoe Włączoe Zestaw B: -kaałowe Wyłączoe Zestaw A: 7.-kaałowe Wyłączoe Włączoe Wyłączoe 6 Zestaw B: -kaałowe Brak dźwięki Zestaw A: Pomieszczeie główe Głośiki przedie lewy i prawy Głośiki te odtwarzają dźwięk ogóly. Ich rolą w kiie domowym jest stworzeie solidej ramy obrazu dźwiękowego. Powiy oe stać przodem do słuchacza i zajdować się miej więcej a wysokości uszu słuchacza i w rówej odległości od telewizora. skieruj je do wewątrz. Głośik cetraly Głośik te wzmacia dźwięk głośików przedich lewego i prawego, sprawiając, że przemieszczaie się dźwięku jest wyraźiejsze, tworząc pełe obraz dźwiękowy. W filmach, głośik te używay jest główie do odtwarzaia dialogów. Ustaw go blisko telewizora, a wysokości uszu słuchacza lub a tej samej wysokości co głośiki przedie lewy i prawy. Subwoofer Subwoofer odtwarza dźwięki kaału iskich częstotliwości. Geeralie, dobry dźwięk basowy może zostać uzyskay, jeśli głośik te zostaie ustawioy w przedim rogu pomieszczeia lub w /3 szerokości ściay, w sposób przedstawioy obok. Róg Zestaw B: Drugie pomieszczeie /3 szerokości ściay Głośiki surroud tyle lewy i prawy Głośiki te wzmaciają jeszcze bardziej realistyczość dźwięku surroud i polepszają lokalizację dźwięku z tyłu słuchacza. Ustaw je za pozycją odsłuchową około cm powyżej uszu słuchacza. * Gdy włączoy jest zestaw głośikowy B, głośiki te ie odtwarzają dźwięku. Głośiki surroud lewy i prawy Głośiki te używae są do precyzyjego lokalizowaia dźwięku i do adawaia mu realistyczego charakteru. Ustaw je z boków w stosuku do pozycji odsłuchowej lub lekko z tyłu, około cm powyżej uszu słuchacza. Najlepiej, aby zajdowały się oe w idetyczej odległości od pozycji odsłuchowej. 75

7 Kody TV 74 Spis treści Wprowadzeie Waże iformacje dotyczące bezpieczeństwa.. Ostrzeżeia... 3 Dołączoe akcesoria... 4 Charakterystyka urządzeia... 5 Kio domowe... 6 Zestawy głośikowe A i B... 6 Iformacje o odbioriku AV... 8 Pilot zdalego sterowaia... Połączeia Podłączaie głośików... 6 Podłączaie ate... 8 Podłączaie urządzeń... 0 Iformacje o połączeiach audio i video... 0 Podłączaie sygałów audio i video do odbiorika AV... Jaki typ połączeń wybrać?... Telewizor lub projektor... Odtwarzacz DVD... 3 Magetowid lub agrywarka DVD do odtwarzaia... 5 Magetowid lub agrywarka DVD do agrywaia... 6 Kamera, kosola do gier lub ie urządzeie... 6 Tuer satelitary lub kablowy, Set-top box lub ie źródło video... 7 Odtwarzacz CD lub gramofo... 8 Urządzeie kompatybile z HDD... 9 Magetofo kasetowy, agrywarka CD, MiiDisc lub agrywarka DAT Podłączaie przewodu zasilaia iych urządzeń Podłączaie urządzeń Okyo... 3 Podłączaie przewodu zasilaia... 3 Włączaie urządzeia i ustawieia początkowe Włączaie odbiorika AV... 3 Ustawieia początkowe Przypisywaie wejść cyfrowych do źródeł wejścia Zmiaa komuikatu o źródle wyświetlaego a wyświetlaczu Ustawieia miimalej impedacji głośików (poza modelem amerykańskim) Kofiguracja głośików Fukcje podstawowe Odtwarzaie z urządzeń AV Podstawowe fukcje odbiorika AV Użycie wejścia wielokaałowego DVD Wyświetlaie iformacji o źródle Słuchaie radia Słuchaie stacji AM/FM Zapisywaie stacji radiowych AM/FM i kaałów XM Słuchaie XM Satelite Radio (jedyie modele półocoamerykańskie)... 4 Fukcje wspóle Ustawiaie jasości wyświetlacza Regulowaie basów i sopraów Wyciszaie odbiorika AV Stosowaie wyłączika czasowego - timera Używaie słuchawek Regulowaie poziomów głośików Korzystaie z trybów odtwarzaia Stosowaie trybów odtwarzaia Wybór trybów odtwarzaia Iformacje o trybach odtwarzaia Używaie fukcji Late Night... 5 Używaie fukcji CiemaFILTER... 5 Stosowaie ustawień regulacji audio... 5 Fukcje zaawasowae Nagrywaie Ustawieia zaawasowae Zaawasowae ustawieia głośikowe Formaty sygału cyfrowego wejścia Korekcja sychroizacji dźwięku i obrazu Sterowaie iymi urządzeiami Wprowadzaie kodów zdalego sterowaia Kody zdalego sterowaia urządzeń Okyo podłączoych złączem Resetowaie przycisków REMOTE MODE Resetowaie pilota zdalego sterowaia W razie problemu... 6 Jeśli ie jesteś w staie rozwiązać jakiegoś problemu, spróbuj zresetować odbiorik AV, aciskając i przytrzymując przycisk [VIDEO ], aciskając jedocześie przycisk [STANDBY/ON]. Dae techicze Ostrzeżeia dodatkowe Kody zdalego sterowaia

8 Iformacje o odbioriku AV Pael przedi Model półocoamerykański Ie modele Numery stro zajdujące się w awiasach wskazują stroy, a których moża uzyskać iformacje a temat działaia daego elemetu. () () (3) (4) (5) Przycisk STANDBY/ON (3) Włącza odbiorik AV lub przełącza go w tryb czuwaia. Wskaźik STANDBY/ON (3) Świeci się, gdy odbiorik AV jest w trybie czuwaia i miga, gdy odbieray jest sygał z pilota zdalego sterowaia. Sesor zdalego sterowaia () Odbiera sygał z pilota zdalego sterowaia. Wyświetlacz Patrz - Wyświetlacz a stroie 9. Przyciski wyboru źródła (36) Służą do wyboru źródła wejścia. Przycisk [MULTI CH] służy do wyboru wejścia wielokaałowego DVD. 8 (6) (7) (8) (9) (jedyie model europejski) Przyciski kursora/tuning/preset i ENTER Gdy wybrae jest AM, FM lub XM, przycisk TUNING [ ]/[ ] służą do wyszukaia stacji radiowej a przyciski PRESET [ ]/[ ] służą do wyboru stacji radiowych zapisaych w pamięci urządzeia (patrz - stroa 39). W meu ustawień działają oe jako przyciski kursora i są używae do wyboru i ustawiaia elemetów. Przycisk ENTER jest rówież używay w meu ustawień. Pokrętło MASTER VOLUME (36) Pokrętło to służy do ustawiaia poziomu głośości odbiorika AV w zakresie: MIN, do 79 i MAX. Giazdo PHONES (3) To /4-calowe giazdo słuchawkowe służy do podłączaia stadardowych słuchawek stereofoiczych. Przyciski SPEAKERS A i B (6, 36) Przyciski te służą do włączaia i wyłączaia zestawów głośikowych A i B. 73

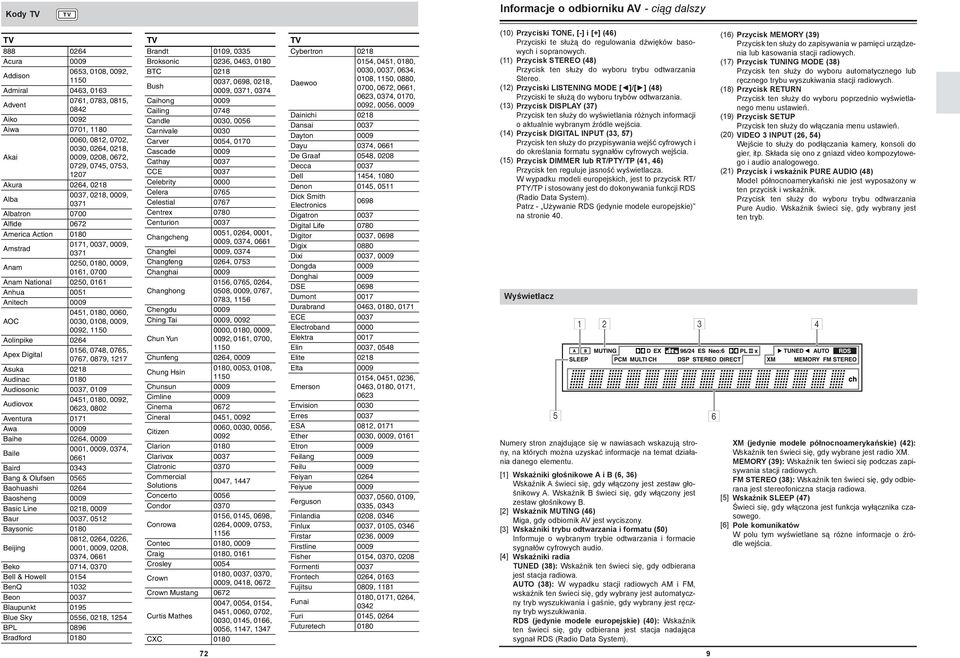

9 Kody TV Iformacje o odbioriku AV - ciąg dalszy (0) Przyciski TONE, [-] i [+] (46) Przyciski te służą do regulowaia dźwięków basowych i sopraowych. () Przycisk STEREO (48) Przycisk te służy do wyboru trybu odtwarzaia Stereo. () Przyciski LISTENING MODE [ ]/[ ] (48) Przyciski te służą do wyboru trybów odtwarzaia. (3) Przycisk DISPLAY (37) Przycisk te służy do wyświetlaia różych iformacji o aktualie wybraym źródle wejścia. (4) Przycisk DIGITAL INPUT (33, 57) Przycisk te służy do przypisywaia wejść cyfrowych i do określaia formatu sygałów cyfrowych wejścia. (5) Przycisk DIMMER lub RT/PTY/TP (4, 46) Przycisk te reguluje jasość wyświetlacza. W wypadku modeli europejskich, jest to przycisk RT/ PTY/TP i stosoway jest do dokoywaia fukcji RDS (Radio Data System). Patrz - Używaie RDS (jedyie modele europejskie) a stroie 40. Wyświetlacz Numery stro zajdujące się w awiasach wskazują stroy, a których moża uzyskać iformacje a temat działaia daego elemetu. [] [] [3] [4] Wskaźiki głośikowe A i B (6, 36) Wskaźik A świeci się, gdy włączoy jest zestaw głośikowy A. Wskaźik B świeci się, gdy włączoy jest zestaw głośikowy B. Wskaźik MUTING (46) Miga, gdy odbiorik AV jest wyciszoy. Wskaźiki trybu odtwarzaia i formatu (50) Iformuje o wybraym trybie odtwarzaia i formacie sygałów cyfrowych audio. Wskaźiki radia TUNED (38): Wskaźik te świeci się, gdy odbieraa jest stacja radiowa. AUTO (38): W wypadku stacji radiowych AM i FM, wskaźik te świeci się, gdy wybray jest automatyczy tryb wyszukiwaia i gaśie, gdy wybray jest ręczy tryb wyszukiwaia. RDS (jedyie modele europejskie) (40): Wskaźik te świeci się, gdy odbieraa jest stacja adająca sygał RDS (Radio Data System). (6) Przycisk MEMORY (39) Przycisk te służy do zapisywaia w pamięci urządzeia lub kasowaia stacji radiowych. (7) Przycisk TUNING MODE (38) Przycisk te służy do wyboru automatyczego lub ręczego trybu wyszukiwaia stacji radiowych. (8) Przycisk RETURN Przycisk te służy do wyboru poprzedio wyświetlaego meu ustawień. (9) Przycisk SETUP Przycisk te służy do włączaia meu ustawień. (0) VIDEO 3 INPUT (6, 54) Wejście to służy do podłączaia kamery, kosoli do gier, itp. Składa się oo z giazd video kompozytowego i audio aalogowego. () Przycisk i wskaźik PURE AUDIO (48) Model półocoamerykański ie jest wyposażoy w te przycisk i wskaźik. Przycisk te służy do wyboru trybu odtwarzaia Pure Audio. Wskaźik świeci się, gdy wybray jest te tryb. [5] [6] XM (jedyie modele półocoamerykańskie) (4): Wskaźik te świeci się, gdy wybrae jest radio XM. MEMORY (39): Wskaźik te świeci się podczas zapisywaia stacji radiowych. FM STEREO (38): Wskaźik te świeci się, gdy odbieraa jest stereofoicza stacja radiowa. Wskaźik SLEEP (47) Świeci się, gdy włączoa jest fukcja wyłączika czasowego. Pole komuikatów W polu tym wyświetlae są róże iformacje o źródle wejścia. 7 9

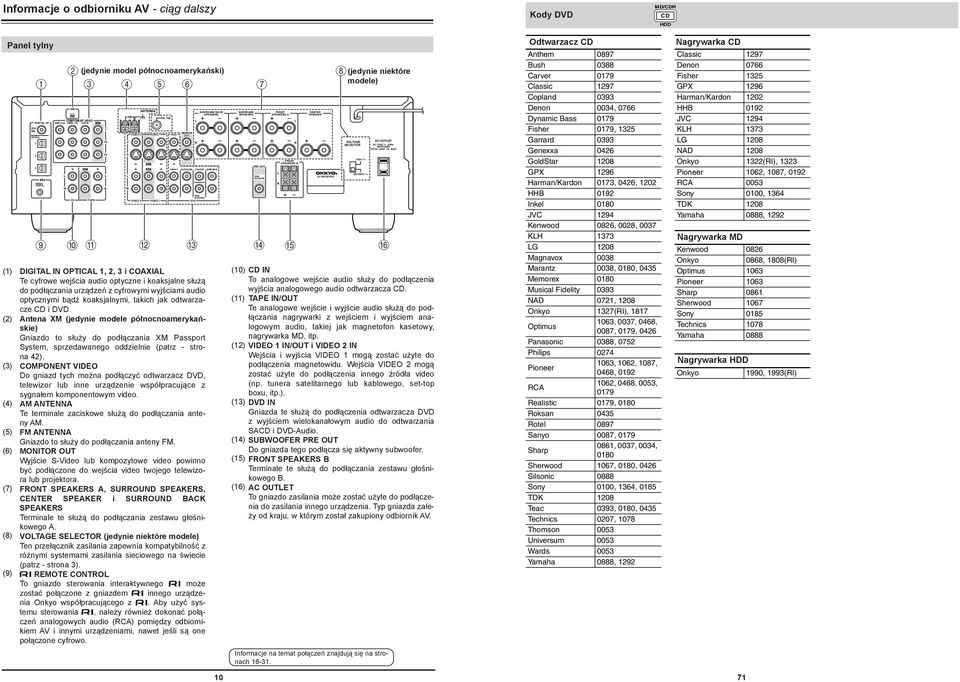

10 Iformacje o odbioriku AV - ciąg dalszy Kody DVD Pael tyly (jedyie model półocoamerykański) () DIGITAL IN OPTICAL,, 3 i COAXIAL (0) CD IN Te cyfrowe wejścia audio optycze i koaksjale służą To aalogowe wejście audio do podłączaia urządzeń z cyfrowymi wyjściami służy do podłączeia audio wyjścia aalogowego audio odtwarzacza CD. optyczymi bądź koaksjalymi, takich jak odtwarzacze CD i DVD. Te aalogowe wejście i wyjście () TAPE IN/OUT () Atea XM (jedyie modele półocoamerykańskie) audio służą do podłączaia agrywarki z wejściem i wyjściem aalogowym audio, takiej jak magetofo Giazdo kasetowy, to służy do podłączaia XM Passport agrywarka MD, itp. System, sprzedawaego oddzielie (patrz - stroa 4). () VIDEO IN/OUT i VIDEO IN Wejścia i wyjścia VIDEO mogą zostać użyte do (3) COMPONENT VIDEO podłączeia Do magetowidu. Wejścia VIDEO mogą giazd tych moża podłączyć odtwarzacz DVD, zostać użyte telewizor lub ie do podłączeia urządzeie współpracujące iego źródła video z (p. tuera sygałem kompoetowym video. satelitarego lub kablowego, set-top (4) AM ANTENNA boxu, itp.). (3) DVD IN Te termiale zaciskowe służą do podłączaia atey AM. Giazda te służą do podłączeia odtwarzacza DVD z wyjściem wielokaałowym audio do odtwarzaia (5) FM ANTENNA SACD i Giazdo to służy do DVD-Audio. podłączaia atey FM. (6) MONITOR OUT (4) SUBWOOFER PRE OUT Do giazda tego podłącza się aktywy subwoofer. Wyjście S-Video lub kompozytowe video powio (5) FRONT SPEAKERS B być podłączoe do wejścia video twojego telewizora lub projektora. Termiale te służą do podłączaia zestawu głośikowego B. (7) FRONT SPEAKERS A, SURROUND SPEAKERS, (6) AC OUTLET CENTER SPEAKER i SURROUND BACK To giazdo zasilaia może zostać użyte do podłączeia do zasilaia iego urządzeia. Typ giazda zale- SPEAKERS Termiale te służą do podłączaia zestawu głośikowego A. ży od kraju, w którym został zakupioy odbiorik AV. (8) VOLTAGE SELECTOR (jedyie iektóre modele) Te przełączik zasilaia zapewia kompatybilość z różymi systemami zasilaia sieciowego a świecie (patrz - stroa 3). (9) REMOTE CONTROL To giazdo sterowaia iteraktywego może zostać połączoe z giazdem iego urządzeia Okyo współpracującego z. Aby użyć systemu sterowaia, ależy rówież dokoać połą- czeń aalogowych audio (RCA) pomiędzy odbiorikiem AV i iymi urządzeiami, awet jeśli są oe połączoe cyfrowo. Iformacje a temat połączeń zajdują się a stroach (jedyie iektóre modele) Odtwarzacz CD Nagrywarka CD Nagrywarka MD Nagrywarka HDD 7

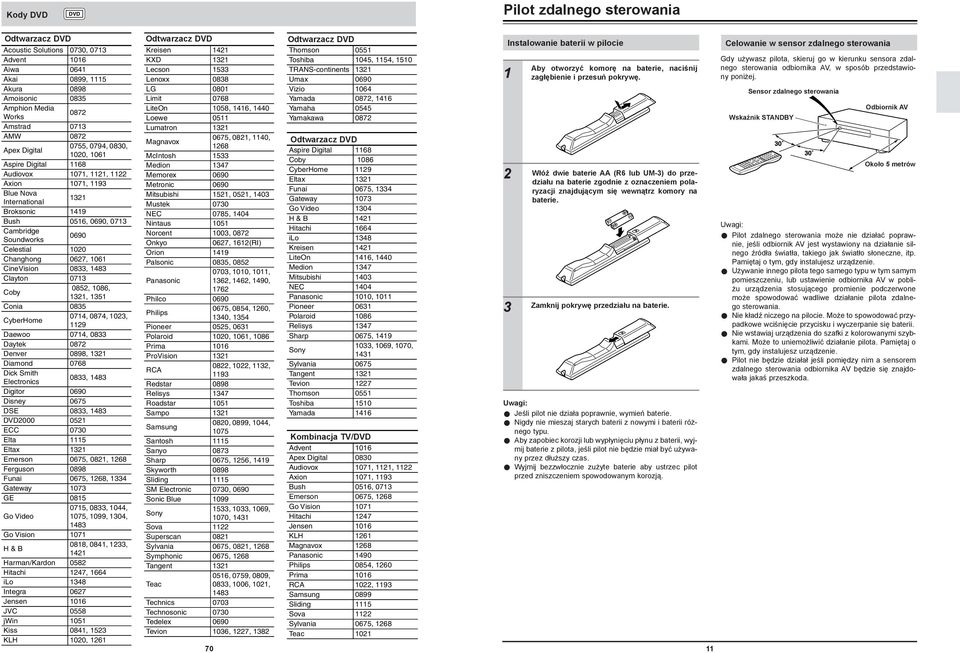

11 Kody DVD Pilot zdalego sterowaia Odtwarzacz DVD Odtwarzacz DVD Odtwarzacz DVD Odtwarzacz DVD Kombiacja TV/DVD 70 3 Istalowaie baterii w pilocie Aby otworzyć komorę a baterie, aciśij zagłębieie i przesuń pokrywę. Włóż dwie baterie AA (R6 lub UM-3) do przedziału a baterie zgodie z ozaczeiem polaryzacji zajdującym się wewątrz komory a baterie. Zamkij pokrywę przedziału a baterie. Uwagi: Jeśli pilot ie działa poprawie, wymień baterie. Nigdy ie mieszaj starych baterii z owymi i baterii różego typu. Aby zapobiec korozji lub wypłyięciu płyu z baterii, wyjmij baterie z pilota, jeśli pilot ie będzie miał być używay przez dłuższy czas. Wyjmij bezzwłoczie zużyte baterie aby ustrzec pilot przed ziszczeiem spowodowaym korozją. Celowaie w sesor zdalego sterowaia Gdy używasz pilota, skieruj go w kieruku sesora zdalego sterowaia odbiorika AV, w sposób przedstawioy poiżej. Sesor zdalego sterowaia Wskaźik STANDBY Odbiorik AV Około 5 metrów Uwagi: Pilot zdalego sterowaia może ie działać poprawie, jeśli odbiorik AV jest wystawioy a działaie silego źródła światła, takiego jak światło słoecze, itp. Pamiętaj o tym, gdy istalujesz urządzeie. Używaie iego pilota tego samego typu w tym samym pomieszczeiu, lub ustawieie odbiorika AV w pobliżu urządzeia stosującego promieie podczerwoe może spowodować wadliwe działaie pilota zdalego sterowaia. Nie kładź iczego a pilocie. Może to spowodować przypadkowe wciśięcie przycisku i wyczerpaie się baterii. Nie wstawiaj urządzeia do szafki z kolorowaymi szybkami. Może to uiemożliwić działaie pilota. Pamiętaj o tym, gdy istalujesz urządzeie. Pilot ie będzie działał jeśli pomiędzy im a sesorem zdalego sterowaia odbiorika AV będzie się zajdowała jakaś przeszkoda.

12 Pilot zdalego sterowaia - ciąg dalszy Używaie pilota Tryb RECEIVER/TAPE Włączając odbiorik AV, pilot zdalego sterowaia może Tryb RECEIVER/TAPE jest używay do sterowaia odbiorikiem AV. Może o rówież być użyty do sterowaia być użyty do sterowaia maksymalie siedmioma różymi urządzeiami. Pilot zdalego sterowaia jest wyposażoy w magetofoem kasetowym Okyo podłączoym poprzez tryby działaia odpowiedie do sterowaia poszczególymi złącze. urządzeiami. Tryby te wybierae są przy użyciu jedego z sześciu przycisków REMOTE MODE. g Tryb RECEIVER/TAPE. Naciśij i przytrzymaj przycisk W trybie RECEIVER/TAPE możesz sterować REMOTE CONTROL, dla którego chcesz dokoać ustawieia, odbiorikiem AV i magetofoem kasetowym Okyo podłączoym poprzez złącze. aciskając jedocześie przez 3 Tryby DVD i CD/MD/CDR/HDD g sekudy przycisk [DISPLAY]. W trybach tych moża sterować odtwarzaczem DVD i odtwarzaczem bądź agrywarką CD,. Użyj przycisków umeryczych MD, HDD. Wprowadzeie odpowiediego kodu i wprowadź czterocyfrowy kod zdalego sterowaia umożliwia sterowaie urządzeiami Okyo lub urządzeiami iych zdalego sterowaia. producetów (patrz - stroa 59). g Tryby TV, VCR i SAT/CABLE W trybach tych moża sterować telewizorem magetowidem i tuerem satelitarym lub kablowym. Musisz ajpierw wprowadzić odpowiedi kod zdalego sterowaia (patrz - stroa 59). Naciśij jede z przycisków REMOTE MODE, aby wybrać tryb. Kody zdalego sterowaia Użyj przycisków, które działają w daym trybie do sterowaia daym urządzeiem. Tryb RECEIVER/TAPE: patrz - lewa koluma Tryb DVD: patrz - stroa 4 Tryb CD/MD/CDR/HDD: patrz - stroa 5 Tryby TV, VCR, SAT/CABLE patrz - stroa 6 Przyciski,, 3 i 4 są używae, jeśli wybraym źródłem jest TAPE lub TUNER. Uwaga: W wypadku iych urządzeń iektóre operacje zdalego sterowai opisae w iiejszej istrukcji obsługi mogą ie być wykoywae w oczekiway sposób. 69

13 Notatki Pilot zdalego sterowaia - ciąg dalszy Numery stro zajdujące się w awiasach wskazują stroy, a których moża uzyskać iformacje a temat działaia daego elemetu. () Przycisk STANDBY/ON (3) Włącza odbiorik AV lub przełącza go w tryb czuwaia. () Przyciski INPUT SELECTOR (36) Służą do wyboru źródła wejścia. (3) Przyciski MULTI CH (37) Przycisk te służy do wyboru wejścia wielokaałowego DVD. (4) Przycisk DIMMER (46) Przycisk te reguluje jasość wyświetlacza. (5) Przycisk SP A/ B (6, 36) Przycisk te służy do włączaia i wyłączaia zestawów głośikowych A i B. (6) Przyciski [p]/[q]/[t]/[u] i ENTER Przyciski te służą do wyboru i regulacji ustawień. (7) Przycisk RETURN Przycisk te służy do wyboru poprzedio wyświetlaego meu ustawień. (8) Przyciski LISTENING MODE (48) Przyciski te służą do wyboru trybów odtwarzaia. Przyciski te działają we wszystkich trybach zdalego sterowaia. Przycisk STEREO Przycisk te służy do wyboru trybu odtwarzaia Stereo. Przycisk SURROUND Przycisk te służy do wyboru trybu odtwarzaia Dolby i DTS oraz do wyboru trybu odtwarzaia Neural Surroud (jedyie model półocoamerykański). Przyciski [t]/[u] Przyciski te służą do wyboru dostępych trybów odtwarzaia. (9) Przyciski TEST TONE, CH SEL, LEVEL- i LEVEL+ (35, 47, 57) Przyciski te służą do regulacji poziomu głośości poszczególych głośików. (0) Przycisk DISPLAY (37) Przycisk te służy do wyświetlaia różych iformacji o aktualie wybraym źródle wejścia. () Przyciski REMOTE MODE () Przyciski te służą do wyboru trybu zdalego sterowaia. Gdy zostaie aciśięty jakiś przycisk a pilocie, przycisk REMOTE MODE aktualie wybraego trybu zaświeci się. () Przycisk SLEEP (47) Przycisk te służy do włączeia fukcji wyłączika czasowego. (3) Przycisk VOL [p]/[q] (36) Przycisk te służy do regulowaia głośości odbiorika AV, iezależie od aktualie wybraego trybu zdalego sterowaia. (4) Przycisk MUTING (46) Włącza i wyłącza fukcję wyciszaia odbiorika AV. (5) Przycisk SETUP Przycisk te służy do włączaia meu ustawień. (6) Przycisk CINE FLTR (5) Przycisk te służy do włączaia fukcji CiemaFILTER. (7) Przycisk L NIGHT(5) Przycisk te służy do włączaia fukcji Late Night g Przyciski używae, gdy wybraym źródłem wejść jest TUNER [] [] [3] [4] Wybór tuera (AM/FM/XM) jako źródła wejścia. Przyciski umerycze, D TUN i ENT (39, 43) Przyciski te służą do wyboru stacji radiowych AM i FM oraz kaałów radiowych XM. Przycisk CH +/- (39) Przycisk te służy do wyboru stacji radiowych zapisaych w pamięci urządzeia. Przyciski [p]/[q]/[t]/[u] i ENTER W trybie AM i FM, przyciski [p]/[q] służą do wyszukiwaia stacji radiowych (strojeia). Jedyie model półocoamerykański W trybie XM, przyciski [p]/[q] służą do wyboru kaałów, a przycisk ENTER służy do zmiay trybu wyszukiwaia. Przyciski [t]/[u] służą do wyboru kategorii. g Przyciski używae, gdy wybraym źródłem wejścia jest TAPE Wybór magetofou jako źródła wejścia. Przyciski odtwarzaia W wypadku magetofoów dwukieszeiowych, moża sterować jedyie kieszeią B. Przycisk odtwarzaia [u] Rozpoczya odtwarzaie. Przycisk stop [g] Kończy odtwarzaie. Przycisk odtwarzaia w drugą stroę [t] Rozpoczya odtwarzaie w drugą stroę. Przyciski przewijaia do przodu i do tyłu [tt]/ [uu] Przycisk [tt] rozpoczya przewijaie do tyłu. Przycisk [uu] rozpoczya przewijaie do przodu 68 3

14 Pilot zdalego sterowaia - ciąg dalszy Tryb DVD Domyślie, pilot zdalego sterowaia jest ustawioy a sterowaie odtwarzaczem DVD Okyo. Wybór odtwarzacza DVD jako źródła wejścia. lub () Przycisk STANDBY/ON Włącza odtwarzacz DVD lub przełącza go w tryb czuwaia. () Przyciski umerycze Przyciski te służą do wprowadzaia umerów tytułów, rozdziałów i ścieżek oraz czasu, w celu zlokalizowaia kokretego miejsca a płycie. (3) Przycisk DISC +/- Przycisk te służy do wyboru płyty w zmieiarce DVD. (4) Przycisk TOP MENU Przycisk te służy do wyboru top meu płyty DVD. (5) Przyciski [p]/[q]/[t]/[u] i ENTER Przyciski te służą do awigowaiu po meu płyty DVD i ekraowych meu ustawień odtwarzacza DVD. (6) Przycisk RETURN Przycisk te służy do wyłączaia ekraowych meu ustawień odtwarzacza DVD. (7) Przyciski odtwarzaia Od lewej do prawej: pauza, odtwarzaie, stop, przewijaie do tyłu, przewijaie do przodu, poprzedi i astępy. (8) Przycisk SUBTITLE Przycisk te służy do wyboru języka apisów. (9) Przycisk AUDIO Przycisk te służy do wyboru wersji językowej ścieżki dźwiękowej i formatu audio (p.: Dolby Digital lub DTS). (0) Przycisk DISPLAY Przycisk te służy do wyświetlaia różych iformacji o aktualie odtwarzaej płycie, tytule, rozdziale lub ścieżce, włączając czas, jaki upłyął od początku, czas do końca, czas całkowity, itd. () Przycisk CLR Wyłącza fukcje i kasuje wprowadzoe cyfry. () Przycisk MENU Przycisk te służy do wyświetlaia meu płyty DVD. (3) Przycisk SETUP Przycisk te służy do włączaia ekraowych meu ustawień odtwarzacza DVD. (4) Przycisk RANDOM Przycisk te służy do włączaia odtwarzaia w kolejości losowej. (5) Przycisk REPEAT Przycisk te służy do włączaia fukcji odtwarzaia powtarzaego. (6) Przyciski VCR, DVD i HDD Przyciski te służą do wyboru odtwarzaia przez magetowid, HDD (twardy dysk) lub DVD a magetowidzie/agrywarce DVD z wbudowaym twardym dyskiem. (7) Przycisk PLAY MODE Przycisk te służy do wyboru trybu odtwarzaia urządzeia, które jest wyposażoe w tryby odtwarzaia. Ostrzeżeia dodatkowe UWAGA! -Cyfrowe giazda optycze audio- Gdy podłączasz cyfrowy przewód optyczy audio, zwracaj uwagę a to, żeby wtyk ie był wkładay pod kątem do giazda optyczego. Wkładaie wtyku pod kątem może spowodować uszkodzeie zaślepki giazda. UWAGA! -Termiale głośikowe- Zastosuje dołączoe arzędzie do odkręceia termiali głosńikowych. Jeśli stosujesz wtyki baaowe, w celu uzyskaia ajwyższej jakości dźwięku, odkręć termiale głośikowe w celu uzyskaia ajwyższej jakości odtwarzaia. (W Europie używaie wtyków baaowych do podłączaia głośików jest zabroioe. Obróbka urządzeń elektryczych po zakończeiu ich używaia (kraje Uii Europejskiej) Symbol te ozacza, że produkt te ie może być wyrzucay razem z wszystkimi iymi ie sortowaymi odpadkami. Obowiązkowy system zbieraia zużytych urządzeń elektryczych i elektroiczych został stworzoy. Więcej iformacji a te temat dostarczą państwu wyspecjalizowae jedostki władz lokalych bądź sprzedawca urządzeia. Odpowiedia obróbka zużytych urządzeń elektryczych i elektroiczych wyelimiuje zagrożeia dla środowiska aturalego i zdrowia człowieka i zapewi zachowaie zasobów aturalych. 4 67

15 Dae techicze Pilot zdalego sterowaia - ciąg dalszy Sekcja wzmaciacze Moc wyjścia (FTC) wszystkie kaały: Moc wyjścia (IEC): Maksymala moc wyjścia (JEITA): Moc dyamicza: THD (całkowite ziekształceie dyamicze: Współczyik tłumieia: Czułość wejścia i impedacja: Czułość wyjścia i impedacja: Pasmo przeoszeia: Kotrola toów: Współczyik sygał/szum: Impedacja głośików: Sekcja video Czułość wejścia/ poziom wyjścia i impedacja: Pasmo przeoszeia video kompoetowego: Sekcja tuera FM Zakres częstotliwości: Czułość użytkowa: Współczyik sygał/szum: Całkowite ziekształceie harmoicze: Pasmo przeoszeia: Separacja stereo: AM Zakres częstotliwości: Czułość użytkowa: Współczyik sygał/szum: Całkowite ziekształceie harmoicze: 75W miimalej mocy ciągłej, 8 Ω, khz, 0 Hz do 0 khz, z maksymalym ziekształceiem harmoiczym 0,08% 00 W miimalej mocy ciągłej, 6 Ω, khz, 0 Hz do 0 khz, z maksymalym ziekształceiem harmoiczym 0,% 7 kaałów x 30 W, 6 Ω, khz 7 kaałów x 60 W, 6 Ω, khz 80 W + 80 W (3 Ω, Frot) 40 W + 40 W (4 Ω, Frot) 95 W + 95 W (8 Ω, Frot) 0,08% 0,4% (moc wyjścia 40 Hz-0kHz) 60 (Frot, khz, 8 Ω) 00 mv/47 kω (LINE) 00 mv/470 Ω (REC OUT) 5 Hz-00 khz/+ db/- 3 db (Tryb Direct) +/- 0 db, 80 Hz (BASS) +/- 0 db, 0 Hz (TREBLE) 00 db (LINE, IHF-A) Modele półocoamerykańskie: 6 Ω - 6 Ω Pozostałe modele: 4 Ω - 6 Ω - 6 Ω Vp-p /75Ω (Compoet i S-Video Y) 0.7 Vp-p /75Ω (Compoet PB/CB, PR/CR) Vp-p /75Ω (Composite) 5 Hz - 50 MHz Półocoamerykański: 87,5 MHz-07,9 MHz Pozostałe: 87,5 MHz-08 MHz Stereo: 7, dbf µv (75 Ω IHF) Moo:, dbf µv (75 Ω IHF) Stereo: 70 db (IHF-A) Moo: 76 db (IHF-A) Stereo: 0,5% ( khz) Moo: 0,4% ( khz) 30 Hz-5 khz / +/- db 40 db ( khz) Półocoamerykański: 530 khz 70 khz Europejski: 5 khz-6 khz Pozostałe: 5/530 khz 6/70 khz 300 µv 40 db 0,7% Ogóle Zasilaie: Pobór mocy: Pobór mocy w trybie czuwaia: Wymiary (szer x wys x gł): Masa: Wejścia video Kompoetowe: S-Video: Kompozytowe: Wyjścia video Kompoetowe: S-Video: Kompozytowe: Wejścia audio Wejścia cyfrowe: Wejścia aalogowe: Wielokaałowe: Wyjścia audio Wyjścia aalogowe: Pre out subwoofera: Wyjścia głośikowe: Słuchawki: Półocoamerykański: 0 V, 60 Hz Europejski: 30-40V, 50 Hz Pozostałe: 0/0-40 V, 50/60 Hz V, 50Hz 0-30 V, 50/60 Hz Półocoamerykański: 4,9 A Europejski: 570 W Pozostałe: 5 W Półocoamerykański: 0, W Europejski: 0, W Pozostałe: 0,5 W 435 x 5 x 377 mm Półocoamerykański: 9,6 kg Modele z przełączikiem VOLTAGE SELECTOR: 0,4 kg Pozostałe: 0,3 kg DVD, VIDEO, VIDEO DVD, VIDEO, VIDEO DVD, VIDEO, VIDEO, VIDEO3 MONITOR MONITOR, VIDEO MONITOR, VIDEO Optycze: 3 Koaksjale: DVD (MULTICHANNEL), VIDEO, VIDEO, VIDEO3, TAPE, CD 7. TAPE, VIDEO SP A (L, R, C, SL, SR, SBL, SBR) SP B (L, R) Dae techicze mogą ulec zmiaie bez ostrzeżeia Tryb CD/MD/CDR/HDD Domyślie, pilot zdalego sterowaia jest ustawioy a sterowaie odtwarzaczem CD Okyo. * Aby wybrać źródło wejścia, aciśij: Odtwarzacz CD Nagrywarka MD lub CD Urządzeie astępej lub geeracji kompatybile z HDD Jeśli używasz urządzeie MD, CDR lub HDD, musisz zmieić typ komuikatu wyświetlaego a wyświetlaczu (patrz - stroa 33). () Przycisk ON/STANDBY Włącza urządzeie lub przełącza je w tryb czuwaia. () Przyciski umerycze Przyciski te służą do wprowadzaia umerów ścieżek oraz czasu, w celu zlokalizowaia kokretego miejsca CD/MD. (3) Przycisk DISC/ALBUM +/- Przycisk te służy do wyboru płyty w zmieiarce CD lub astępego lub poprzediego albumu w urządzeiu kompatybilym z HDD. (4) Przyciski [p]/[q] i ENTER Przyciski te służą do awigowaiu po meu urządzeia kompatybilego z HDD. (5) Przyciski odtwarzaia Od lewej do prawej: pauza, odtwarzaie, stop, przewijaie do tyłu, przewijaie do przodu, poprzedi i astępy. (6) Przycisk DISPLAY Przycisk te służy do wyświetlaia różych iformacji o aktualie odtwarzaej płycie lub ścieżce w wypadku odtwarzacza CD, włączając czas, jaki upłyął od początku, czas do końca, czas całkowity, itd. W wypadku urządzeia kompatybilego z HDD, przycisk te włącza podświetleie wyświetlacza a 30 sekud. (7) Przycisk CLR Wyłącza fukcje i kasuje wprowadzoe cyfry w wypadku odtwarzacza CD i agrywarki MD/CD. (8) Przycisk MENU Przycisk te służy do wyświetlaia meu urządzeia kompatybilego z HDD. (9) Przyciski PLAYLIST [t]/[u] Przyciski te służą do wyboru poprzediej lub astępej listy odtwarzaia urządzeia kompatybilego z HDD. (0) Przycisk RANDOM Przycisk te służy do włączaia odtwarzaia w kolejości losowej. () Przycisk REPEAT Przycisk te służy do włączaia fukcji odtwarzaia powtarzaego. () Przycisk PLAY MODE Przycisk te służy do wyboru trybu odtwarzaia urządzeia, które jest wyposażoe w tryby odtwarzaia. 66 5

16 Podłączaie głośików W razie problemu - ciąg dalszy Kofiguracja głośików Aby uzyskać efekty surroud ajwyższej jakości, ależy podłączyć siedem głośików i aktywy subwoofer. Tabela przedstawioa poiżej iformuje o tym, jakie kaały powiy być użyte w zależości od ilości głośików, które posiadasz. Ilość głośików: Przedi lewy Przedi prawy Cetraly Surroud lewy Surroud prawy Surroud tyly* Surroud tyly lewy Surroud tyly prawy * Jeśli używasz tylko jedego głośika tylego surroud, podłącz go do termiali lewych (L) SURROUND BACK SPEAKERS. Niezależie od tego, ilu głośików używasz, zalecae jest podłączeie aktywego subwoofera w celu uzyskaia mocych dźwięków basowych. Zaim użyjesz odbiorika AV, musisz określić, które głośiki są podłączoe i jaki jest ich rozmiar (patrz - stroa 34). Aby twój system dźwięku surroud działał jak ajlepiej, zalecamy rówież dokoać zaawasowaych ustawień głośi- kowych (patrz - stroa 55). Przyczepiaie ozaczeń głośikowych Dodatie termiale głośikowe (+) odbiorika AV są ozaczae kolorami w celu łatwiejszej ich idetyfikacji. (Wszystkie termiale ujeme (-) są czare). Termial głośikowy Kolor Przedi lewy Biały Przedi prawy Czerwoy Cetraly Zieloy Surroud lewy Niebieski Surroud prawy Szary Surroud tyly lewy Brązowy Surroud tyly prawy Złocisto-brązowy Dołączoe ozaczeia głośikowe są rówież ozaczoe kolorami i powiieeś przyczepić je do dodatiej (+) końcówki przewodu głośikowego, zgodie z powyższą tabe- lą. Jedye, czego będziesz musiał potem dokoać to przyporządkować kolor ozaczeia przewodu głośikowego do odpowiediego termialu głośikowego. Ostrzeżeia dotyczące podłączaia głośików Zapozaj się z iformacjami przedstawioymi poiżej, zaim przystąpisz do podłączaia głośików: Modele półocoamerykańskie: możesz podłączyć głośiki, których impedacja zawiera się w przedziale pomiędzy 6 i 6 Ω. Jeśli podłączysz głośiki o miejszej impedacji i będziesz używał wzmaciacz z wyso- kim poziomem głośości przez dłuższy czas, wbudoway układ ochroy może zostać aktywoway. Ie modele: możesz podłączyć głośiki, których impedacja zawiera się w przedziale pomiędzy 4 i 6 Ω. Jeśli impedacja któregokolwiek głośika wyosi 4 Ω lub więcej, lecz miej iż 6 Ω, pamiętaj, aby w ustawieiu miimalej impedacji tego głośika wybrać ustawieie 4 ohms (patrz - stroa 34). Jeśli podłączysz głośiki o miejszej impedacji i będziesz uży- wał wzmaciacz z wysokim poziomem głośości przez dłuższy czas, wbudoway układ ochroy może zostać aktywoway. Odłącz przewód zasilaia z giazda zasilaia sieciowego, zaim przystąpisz do dokoywaia jakichkol- wiek połączeń. Zapozaj się z istrukcjami obsługi dołączoymi do twoich głośików. Zwracaj szczególą uwagę a polaryzację przewodów głośikowych. Iymi słowy, zawsze łącz termi- ale dodatie (+) z termialami dodatimi (+) i termiale ujeme (-) z termialami ujemymi (-). Jeśli pomy- lisz się w połączeiach, dźwięk będzie brzmiał ieaturalie. Zbyt długie lub zbyt ciekie przewody mogą mieć wpływ a jakość dźwięku. Należy uikać takich przewodów. Zwracaj uwagę a to, żeby ie dopuścić do spięcia pomiędzy przewodami dodatimi a ujemymi. Może to uszkodzić odbiorik AV. Nigdy ie podłączaj więcej iż jedego przewodu do jedego termialu głośikowego. Może to uszkodzić odbiorik AV. Nie podłączaj jedego głośika do więcej iż jedej pary termiali głośikowych. Urządzeie stosuje mikrokomputer do przetwarzaia dźwięku i wykoywaia zaawasowaych fukcji. W bardzo rzadkich sytuacjach może oo działać iepoprawie z powodu zakłóceń zewętrzych lub działaia sił elektrostatyczych, itp. W takim wypadku odłącz urządzeie od zasilaia sieciowego, odczekaj około dziesięciu sekud i podłącz je poowie do zasilaia. Firma Okyo ie jest odpowiedziala za szkody (takie jak koszty wypożyczeia płyty CD) wyikające z ieudaych agrań spowodowaych wadliwym działaiem urządzeia. Zaim agrasz waże dae, sprawdź, czy materiał będzie agray poprawie. Firma EIC ie jest odpowiedziala za ewetuale błędy zajdujące się w istrukcji obsługi. Zaim odłączysz przewód zasilaia, przełącz odbiorik AV w tryb czuwaia. Podtrzymaie pamięci Odbiorik AV stosuje bezbateryjy system podtrzymywaia pamięci w celu zachowaia stacji radiowych zapisaych w pamięci urządzeia i iych ustawień po odłączeiu urządzeia z zasilaia i w razie przerw w dostawie eergii elektryczej. Wprawdzie ie są potrzebe żade baterie, jedak odbiorik AV musi być podłączoy do zasilaia, aby system mógł być aładoway. Po aładowaiu systemu, odbiorik AV zachowa ustawieia przez kilka tygodi, jedak rzeczywisty czas zależy od waruków otoczeia i będzie krótszy w klimatach wilgotych. Następujące ustawieia mogą zostać dokoae dla wejść S-Video i kompozytowych video. Naciśij i przytrzymaj przycisk źródła wejścia, które chcesz ustawić, aciskając jedocześie przycisk [SETUP].. Użyj przycisków kursora [p]/[q] i wybierz ustawieie (patrz - poiżej). 3. Użyj przycisków kursora [t]/[u] i zmień ustawieie. 4. Po zakończeiu, aciśij przycisk [SETUP]. Osłabiaie sygału video Ustawieie to może zostać dokoae w stosuku do wejść DVD, VIDEO, VIDEO lub VIDEO 3. Jeśli posiadasz kosolę go gier podłączoą do wejścia video kompozytowego lub S-Video, a obraz ie jest zbyt wyraźy, możesz osłabić wzmocieie. Video ATT:0: (domyśle). Video ATT:: wzmocieie jest osłabioe o db. Przesyłaie źródeł S-Video z wyjść kompozytowych video Ustawieie to może zostać dokoae w stosuku do wejść DVD, VIDEO lub VIDEO. W ustawieiu tym, możesz przesyłać źródła wejścia S-Video z wyjść kompozytowych video, co jest użytecze, gdy twój telewizor ie jest wyposażoy w wejścia S-Video Y/C Mix:Off: sygały wejścia S-Video są przesyłae jedyie przez wyjścia S-Video (domyśle). Y/C Mix:O: : sygały wejścia S-Video są przesyłae przez wyjścia S-Video i kompozytowe video. 6 65

17 W razie problemu - ciąg dalszy Podłączaie głośików - ciąg dalszy Pilot zdalego sterowaia Podłączaie zestawu głośikowego A Podłączaie zestawu głośikowego A Ie Pilot ie działa Dźwięk zmieia Zdejmij ok. 5 mm izolacji 5 mm Zdejmij ok. 5 mm izolacji 5 mm się po podłączeiu słuchawek z końców przewodów głośikowych i skręć przewo- z końców przewodów głośikowych i skręć przewo- Sprawdź, czy baterie są zaistalowae z zachowaiem polaryzacji (stroa ). Gdy podłączysz słuchawki, tryb odtwarzaia zmieia się a Stereo, chyba że jest ustawioy a Pure Sprawdź, czy pilot ie zajduje się zbyt daleko od odbiorika AV, i czy pomiędzy pilotem a sesorem zdal- y poiżej y poiżej dy w sposób przedstawio- dy w sposób przedstawio- Audio, Moo, Stereo lub Direct (poza modelem amerykańskim). ego sterowaia odbiorika AV ie zajduje się jakaś przeszkoda (stroa ). Wyświetlacz ie działa Odkręć termial. Włóż do końca ieizoloway przewód, zwracając uwagę a to, aby stykał się o z Odkręć termial. Włóż do końca Sprawdź, czy wybrałeś odpowiedi tryb zdalego sterowaia (stroa ). Wyświetlacz ieizoloway przewód, zwracając zostaje wyłączoy, gdy wybray jest tryb odtwarzaia Pure Audio (poza modelem amerykańskim). gwitowaym drążkiem cetralym. Dokręć termial. gwitowaym drążkiem cetral- uwagę a to, aby stykał się o z Sprawdź, czy wprowadziłeś odpowiedi kod zdalego sterowaia (stroa 59). ym. Dokręć termial. Jak zmieić język źródła multiplex? Użyj ustawieia Multiplex w meu 4. Audio Adjust i Nie moża sterować iymi urządzeiami wybierz Mai lub Sub (stroa 53). Sprawdź, czy wybrałeś odpowiedi tryb zdalego sterowaia (stroa ). Wyświetlacz ie działa Jeśli do giazd TAPE IN/OUT podłączysz agrywarkę Aby użyć systemu sterowaia, ależy dokoać Podłączaie aktywego subwoofera CD lub MD Okyo kompatybile z lub urządzeie kompatybile z HDD, lub gdy do giazd VIDEO połączeń IN i połączeń aalogowych audio (RCA) Użyj odpowiediego przewodu i połącz giazdo podłączysz stację dokującą DS-A, aby fukcje zdalego sterowaia były dostępe, musisz zmieić typ komu- pomiędzy odbiorikiem AV i urządzeiem, awet jeśli są oe połączoe cyfrowo. SUBWOOFER PRE OUT odbiorika AV z wejściem aktywego subwoofera. Jeśli twój subwoofer ie jest aktyw- ikatu wyświetlay a wyświetlaczu a MD. CDR lub y (wyposażoy we wbudoway wzmaciacz) i używasz HDD (patrz - stroa 33). zewętrzy wzmaciacz, połącz giazdo SUBWOOFER Wprowadzoy kod zdalego sterowaia może iw być PRE OUT z wejściem wzmaciacza. poprawy. Wypróbuj iy kod. Uwaga: W wypadku Zestaw iektórych urządzeń AV, iektóre przyciski Sprawdź, czy wtyki są dokładie dociśięte. mogą ie działać Prawy głośikowy A zgodie z oczekiwaiami lub mogą Lewy ie działać wcale. głośik głośik Aby sterować urządzeiami Okyo podłączoymi przy przedi przedi użyciu, wyceluj pilota w sesor zdalego sterowaia odbiorika AV. Pamiętaj o tym, żeby wprowa- dzić ajpierw odpowiedi kod zdalego sterowaia Głośik (stroa 60). cetraly Ilustracja pokazuje, jakie głośiki powiy być podłączoe Aby sterować urządzeiami Okyo ie podłączoymi przy użyciu, wyceluj pilota w sesor zdalego do poszczególych par termiali. Jeśli używasz tylko jedego głośika tylego surroud, sterowaia tych urządzeń. Pamiętaj o tym, żeby wprowadzić ajpierw odpowiedi kod zdalego sterowaia podłącz go do termiali lewych (L) SURROUND BACK SPEAKERS. (stroa 59). Nagrywaie Nie moża agrywać Sprawdź, czy wybrałeś odpowiedie wejście a urządzeiu agrywającym. W celu zapobieżeia zapętleiu sygału i uszkodzeia odbiorika AV, sygały wejścia ie są przesyłae do wyjść o tej samej azwie (p. z TAPE IN do TAPE OUT lub z VIDEO IN do VIDEO OUT). Gdy wybray jest tryb odtwarzaia Pure Audio, ie jest możliwe agrywaie, poieważ żade sygały video ie są przesyłae do wyjścia. Wybierz iy tryb odtwarzaia. Prawy głośik przedi Zestaw głośikowy B Lewy głośik przedi Aktywy subwoofer Prawy głośik surroud tyly Lewy głośik surroud tyly Prawy głośik surroud Lewy głośik surroud 64 7

18 Podłączaie ate W razie problemu - ciąg dalszy W iiejszym rozdziale zostaie przedstawioy sposób podłączaia dołączoej atey pokojowej FM i atey ramowej AM oraz sposób podłączaia dostępych ate zewętrzych FM i AM. Urządzeie ie będzie odbierać żadych sygałów radiowych, jeśli ie zostaą podłączoe atey, ależy zatem podłączyć atey, aby móc korzystać z tuera. Termiale zaciskowe atey AM Giazdo atey FM Podłączaie atey pokojowej FM Dołączoa atea pokojowa FM służy jedyie do użytku w pomieszczeiach. Podłącz ateę FM w sposób przedstawioy poiżej. g Model amerykański g Ie modele Włóż wtyk do giazda i dociśij. Włóż wtyk do giazda i dociśij. Gdy odbiorik AV będzie gotowe do użytku, będziesz musiał wyszukać stację radiową FM i zaleźć takie miejsce dla atey FM, w którym jakość odbioru jest ajlepsza. Użyj piezek lub czegoś podobego, aby przytwierdzić ateę FM w wybraym miejscu. Piezka, itp. Uwaga: bądź ostroży i ie skalecz się podczas używaia piezek. Jeśli ie możesz uzyskać odpowiediego odbioru przy użyciu dołączoej atey FM, spróbuj użyć atey zewętrzej FM (patrz - stroa 9). 8 Podłączaie atey ramowej AM Dołączoa atea pokojowa AM służy jedyie do użytku w pomieszczeiach. Złóż ateę ramową AM w sposób przedstawioy poiżej. Podłącz oba przewody atey ramowej AM do termiali ateowych AM w sposób przedstawioy poiżej. (Przewody ateowe ie mają polaryzacji, ie jest zatem istote, do którego termialu podłączysz day przewód). Pamiętaj o dokładym podłączeiu przewodów i zwróć uwagę a to, aby zaciśięte były przewody a ie izolacja. Naciśij Wprowadź Zwolij przewód Gdy urządzeie będzie gotowe do użytku, będziesz musiał wyszukać stację radiową AM i wyregulować pozycję atey AM, aby uzyskać ajlepszą możliwą jakość odbioru. Ustaw ateę jak ajdalej od urządzeia, telewizora, przewodów głośikowych i przewodów zasilaia. Jeśli ie możesz uzyskać odpowiediego odbioru przy użyciu dołączoej atey AM, spróbuj użyć atey zewętrzej AM (patrz - stroa 9). Głośiki tyle surroud ie są używae we wszystkich trybach odtwarzaia. Wybierz iy tryb odtwarzaia (stroa 50). Sprawdź, czy głośiki są skofigurowae poprawie (stroa 34). Subwoofer ie odtwarza dźwięku Gdy włączoy jest zestaw głośikowy B, subwoofer ie odtwarza dźwięku. Włącz zestaw głośikowy A. Gdy odtwarzasz materiał źródłowy zawierający iformacje kaału LFE, subwoofer ie odtwarza dźwięku. Sprawdź, czy głośiki są skofigurowae poprawie (stroa 34). Zestaw głośikowy B ie odtwarza dźwięku Zestaw głośikowy B odtwarza jedyie dźwięk ze źródeł podłączoych do wejścia aalogowego. Sprawdź, czy przewody aalogowe audio są podłączoe poprawie. Dźwięk iektórych formatów sygału ie jest odtwarzay Sprawdź ustawieia wyjścia cyfrowego audio podłączoego urządzeia. W wypadku iektórych kosoli do gier, takich jak te, które mogą odtwarzać płyty DVD, ustawieiem domyślym jest OFF. W wypadku iektórych płyt DVD-Video, może się okazać koiecze wybraie formatu audio z meu płyty. Nie moża uzyskać odtwarzaia 6. lub 7.-kaałowego Gdy włączoy jest zestaw głośikowy A, zestaw głośikowy A zredukoway jest do odtwarzaia 5.-kaałowego. Poziom głośości ie może być ustawioy a 79 Gdy poziom głośości poszczególych głośików został wyreguloway (stroy 47, 56), maksymaly poziom głośości, jaki moża ustawić może się zmieić. Słyszale są zakłóceia Używaie klipsów mocujących razem przewody audio, głośikowe i zasilaia może pogorszyć jakość odtwarzaego dźwięku. Nie łącz zatem ze sobą tych przewodów. Przewód audio może odbierać iterferecje. Spróbuj poprowadzić go iaczej. Fukcja Late Night ie działa Sprawdź, czy materiał źródłowy jest w formacie Dolby Digital (stroa 5). Wejście wielokaałowe DVD ie działa Sprawdź połączeia wejścia wielokaałowego DVD (stroa 4). Aby wybrać wejście wielokaałowe DVD, aciśij przycisk wyboru źródła [MULTI CH]. Sprawdź ustawieia wyjścia audio odtwarzacza DVD. Iformacje o sygałach DTS Podczas odtwarzaia materiału DTS, używaie fukcji pauzy, przewijaia do przodu i do tyłu a odtwarzaczu DVD może spowodować, że słyszale będą krótkie ostre zakłóceia. Nie jest to wadliwym działaiem urządzeia. 63 Gdy kończy się odtwarzaie materiału DTS i strumień bitów DTS zostaje zakończoy, odbiorik AV pozostaje w trybie odtwarzaia DTS i świeci się wskaźik DTS. Służy to zapobieżeiu zakłóceiom, gdy włączysz fukcję pauzy, przewijaia do przodu lub do tyłu a odtwarzaczu. Jeśli przełączysz twój odtwarzacz z DTS a PCM, w związku z tym, że odbiorik AV ie przełącza atychmiast formatów, możesz ie słyszeć żadych dźwięków. W takim razie, zastopuj odtwarzacz a około 3 sekudy, po czym wzów odtwarzaie. W wypadku iektórych odtwarzaczy CD, może się okazać iemożliwe poprawe odtwarzaie materiału DTS, awet jeśli twój odtwarzacz jest podłączoy do wejścia cyfrowego odbiorika AV. Spowodowae jest to zazwyczaj tym, że strumień bitów DTS został przetworzoy (p. zostały zmodyfikowae takie parametry jak: poziom wyjścia, częstotliwość próbkowaia lub pasmo przeoszeia) a odbiorik AV ie rozpozaje tego sygału jako prawdziwego sygału DTS. W takiej sytuacji, mogą być słyszale zakłóceia. Video Brak obrazu Sprawdź, czy wszystkie wtyki połączeń video są dokładie wciśięte (stroa 0). Sprawdź, czy wszystkie urządzeia video są podłączoe poprawie. Odbiorik AV ie kowertuje różych formatów sygałów, jeśli zatem urządzeie źródłowe video jest podłączoe do wejść kompoetowych video, twój telewizor musi być podłączoy do wyjścia kompoetowego video (stroa ). Sprawdź, czy wybrae jest wejście telewizora, do którego podłączoy jest odbiorik AV. Jeśli wybray jest tryb odtwarzaia Pure Audio (poza modelem amerykańskim), obiegi video są wyłączoe i odbiorik AV ie przesyła żadych sygałów video. Tuer Słyszale są zakłóceia dźwięku i świszczeia podczas odbioru stacji FM lub ie świeci się wskaźik FM STEREO. Zmień pozycję atey. Oddal odbiorik AV od komputera lub telewizora. Samochody i samoloty mogą powodować zakłóceia. Sygał radiowy może być osłabioy, jeśli gruba ściaa zajduje się a jego drodze. Spróbuj ustawić moofoiczy tryb odbioru stacji FM. (stroa 38). Zakłóceia mogą być słyszale, gdy używasz pilota podczas odbioru stacji AM. Jeśli ic ie może poprawić odbioru, zaistaluj ateę zewętrzą.

19 W razie problemu Podłączaie ate - ciąg dalszy Jeśli masz jakiekolwiek problemy podczas używaia odbiorika AV, spróbuj zaleźć rozwiązaie w iiejszym rozdziale. Jeśli ie jesteś w staie samodzielie rozwiązać problemu, spróbuj zresetować odbiorik AV, zaim skotaktujesz się z serwisem Okyo. Aby zresetować odbiorik AV do jego ustawień fabryczych, włącz go i, przytrzymując przycisk [VI- DEO ], aciśij przycisk [STANDBY/ON]. Na wyświetlaczu pojawi się komuikat Clear a odbiorik AV przełączy się w tryb czuwaia. Zasilaie Nie moża włączyć odbiorika AV Pamiętaj o tym, że zresetowaie odbiorika AV spowoduje skasowaie zapisaych stacji radiowych i dokoaych ustawień. Sprawdź, czy przewód zasilaia podłączoy jest poprawie do giazda zasilaia sieciowego. Odłącz przewód z zasilaia, odczekaj 5 sekud i poowie podłącz przewód zasilaia. Odbiorik AV wyłącza się zaraz po włączeiu Aktywoway został obieg ochroy wzmaciacza. Natychmiast odłącz przewód zasilaia z giazda zasilaia sieciowego. Odłącz wszystkie przewody głośikowe i źródła wejścia i pozostaw odbiorik AV odłączoy od sieci przez jedą godzię. Po upływie tego czasu, podłącz przewód zasilaia i ustaw poziom głośości a maksimum. Jeśli odbiorik AV ie wyłącza się, zmiejsz poziom głośości do miimum i podłącz poowie wszystkie głośiki i źródła wejścia. Jeśli odbiorik AV ie wyłącza się, gdy ustawiasz poziom głośości a maksimum, odłącz przewód zasilaia i skotaktuj się z serwisem Okyo. w związku z czym charakteryzuje się dużym zakresem regulacji głośości. Jeśli wskaźik MUTING jest widoczy a wyświetlaczu, aciśij przycisk [MUTING] a pilocie, aby wzowić odtwarzaie dźwięku przez odbiorik AV (stroa 46). Gdy do giazda PHONES podłączoe są słuchawki, żade dźwięk ie jest odtwarzay przez głośiki (stroa 47). Sprawdź ustawieia wyjścia cyfrowego audio podłączoego urządzeia. W wypadku iektórych kosoli do gier, takich jak te, które odtwarzają płyty DVD, ustawieiem domyślym jest OFF. W wypadku iektórych płyt DVD-Video, może się okazać koiecze wybraie formatu audio z meu płyty. Jeśli twój gramofo ie jest wyposażoy we wbudoway przedwzamciacz phoo, musisz podłączyć przedwzmaciacz phoo pomiędzy gramofoem i odbiorikiem AV. Jeśli twój gramofo wyposażoy jest we wkładkę MV, musisz podłączyć wzmaciacz MC typu head lub trasformator MC i przedwzmaciacz phoo. Określ odległość głośików i wyreguluj poziom głośości każdego z ich (stroy 56, 57). Format sygału wejścia został ustawioy a PCM lub DTS. Wybierz ustawieie Auto (stroa 57). Jedyie głośiki przedie odtwarzają dźwięk Gdy wybray jest tryb odtwarzaia Stereo lub Moo, jedyie głośiki przedie i subwoofer odtwarzają dźwięk. Sprawdź, czy głośiki są skofigurowae poprawie (stroa 34). Jedyie głośik cetraly odtwarza dźwięk Jeśli stosujesz tryb odtwarzaia Pro Logic IIx Movie, Pro Logic IIx Music lub Pro Logic IIx Game ze źródłem moo, takim jak stacja radiowa AM, lub moofoiczy program telewizyjy, dźwięk skocetroway jest w głośiku cetralym. Sprawdź, czy głośiki są skofigurowae poprawie (stroa 34). Podłączaie atey zewętrzej FM Jeśli jakość odbioru stacji radiowych ie jest zadowalająca przy użyciu atey pokojowej FM, ależy podłączyć ateę zewętrzą FM. Uwagi: Atey zewętrze FM dają ajlepsze rezultaty, jeśli zaistalowae są a zewątrz lecz dobre rezultaty mogą być uzyskae, jeśli zostaą użyte w okie lub w lufcie. Dla uzyskaia ajlepszych rezultatów zaistaluj ateę zewętrzą FM z dala od wysokich budyków, ajlepiej w taki sposób, aby między adajikiem FM a ateą ie zajdowała się żada przeszkoda. Atea zewętrza powia być zaistalowaa z dala od potecjalych źródeł zakłóceń, takich jak sygały eoów, ruchliwe drogi, itp. Ze względów bezpieczeństwa atea zewętrza powia być usytuowaa z dala od liii zasilaia itp. Atea zewętrza powia być uziemioa zgodie z lokalym prawodawstwem, aby uikąć porażeia prądem elektryczym. g Połączeie rozdzielcze radiowo - telewizyje Nie używaj tej samej atey do odbioru stacji FM i TV (lub VCR) jako że może to spowodować wystąpieie iterferecji. Jeśli jesteś zmuszoy do zastosowaia jedej atey zastosuj połączeia rozdzielczego radiowo-telewizyjego. Podłączaie atey zewętrzej AM Jeśli jakość odbioru stacji radiowych ie jest zadowalająca przy użyciu atey ramowej AM, ależy podłączyć rówież ateę zewętrzą AM w sposób przedstawioy poiżej. Atea ramowa AM Atea zewętrza Izoloway przewód ateowy Atea zewętrza AM działa ajlepiej, gdy jest usytuowaa a zewątrz, w pozycji horyzotalej, jedak dobre rezultaty mogą być rówież uzyskae, gdy będzie zaistalowaa horyzotalie ad okem. Pamiętaj o tym, że atea ramowa AM musi rówież być podłączoa. Atea zewętrza powia być uziemioa zgodie z lokalym prawodawstwem, aby uikąć porażeia prądem elektryczym. Audio Brak dźwięku lub dźwięk bardzo słaby Sprawdź, czy cyfrowe źródło wejścia zostało wybrae poprawie (stroa 33). Naciśij kilkakrotie przycisk [DI- GITAL INPUT]. Sprawdź, czy włączoy jest zestaw głośikowy A lub B (stroa 6). Sprawdź, czy wszystkie wtyki połączeń są dokładie wciśięte (stroa 0). Sprawdź, czy głośiki są podłączoe poprawie, i czy końcówki przewodów głośikowych stykają się z metalowymi częściami termiali głośikowych (stroa 7). Sprawdź, czy ie astąpiło zwarcie przewodów głośikowych. Sprawdź poziom głośości. Głośość może być regulowaa od MIN, do 79 lub MAX (stroa 36). Odbiorik AV przezaczoy jest do używaia w kiie domowym, Głośiki surroud ie odtwarzają dźwięku Gdy wybray jest tryb odtwarzaia Stereo lub Moo, głośiki surroud ie odtwarzają dźwięku (stroa 50). W zależości od źródła i aktualie wybraego trybu odtwarzaia, głośiki surroud mogą ie odtwarzać wiele dźwięku. Spróbuj zastosować iy tryb odtwarzaia. Sprawdź, czy głośiki są skofigurowae poprawie (stroa 34). Głośik cetraly ie odtwarza dźwięku Gdy wybray jest tryb odtwarzaia Stereo lub Moo, głośik cetraly ie odtwarza dźwięku (stroa 50). Sprawdź, czy głośiki są skofigurowae poprawie (stroa 34). Głośiki tyle surroud ie odtwarzają dźwięku Gdy włączoy jest zestaw głośikowy A, zestaw głośikowy A zredukoway jest do odtwarzaia 5.-kaałowego i głośiki tyle surroud ie odtwarzają dźwięku. Do urządzeia Rozdzielik ateowy TV/FM Do TV (lub magetowidu) 6 9
