1 V Konferencja Inteligentna Energetyka Standardy łączności bezprzewodowej dla energetyki innogy Laboratory of Things czyli IoT w sektorze energetycznym i nie tylko

2 innogy Stoen Operator Sp. z o.o. 100 tys. inteligentnych liczników wśród 1 mln Klientów innogy Stoen Operator w Warszawie. Ponad 10 lat doświadczenia w technologiach radiowych Wiele urządzeń na małym obszarze Ponad 4 lata doświadczenia w technologii PLC Co roku zwiększa się ilość odbiorców 2

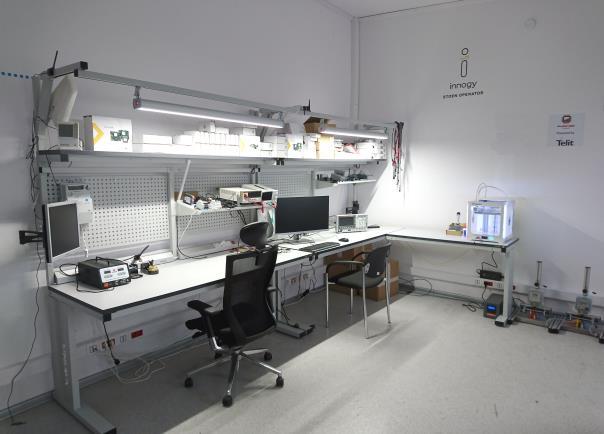

3 Czym jest innlot? innogy Laboratory of Things: Jednostka badawczo/rozwojowa ukierunkowana na weryfikację technologii bezprzewodowych pod kątem możliwości ich wykorzystania w przemyśle oraz życiu codziennym Technologie weryfikowane w innlot m.in; LTE cat. M1 LTE cat. NB1 WM-Bus 868/169 MHz LoRaWAN etc. Oficjalne otwarcie Laboratorium miało miejsce r. 3

Cele innlot Redukcja kosztów CAPEX oraz OPEX

możliwości nowych technologii komunikacyjnych

transformatorowych Weryfikacja możliwości

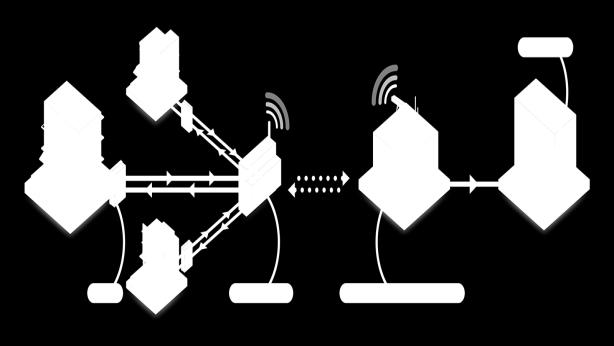

4 Cele innlot Redukcja kosztów CAPEX oraz OPEX związanych z odczytami liczników Weryfikacja możliwości nowych technologii komunikacyjnych Efektywniejszy monitoring stacji transformatorowych Weryfikacja możliwości poszerzenia portfela usług pozataryfowych Zwiększenie skuteczności odczytów liczników 4

5 Co już zrobiliśmy? LTE cat. M1 testy parametrów sieci +CSQ: 18,4 +COPS:0,0, Operator",8 #MONI: RSRP:-104 RSRQ:-10 TAC:E2A4 Id:2C3BB0F EARFCN:6200 PWR:-83dbm DRX:128 pci:0 QRxLevMin:0 Moduł jest zarejestrowany do sieci LTE-M ( 8 w komendzie +COPS) z zasięgiem +CSQ: 18,4 co jest dobrym wynikiem na poziomie -1. Dla porównania zwykłe LTE osiągało w tym samym miejscu +CSQ: 10,1 #MONI: RSRP:-104 RSRQ:-10 PhysCellId:00000A3 EARFCN:6200 PWR:-77dbm AT#PING=wp.pl,4,1460 #PING: 01," ",0,58 #PING: 02," ",0,58 #PING: 03," ",0,58 #PING: 04," ",0,58 LTE cat. M1 po za zwiększoną propagacją oraz możliwością długiej pracy na zasilaniu bateryjnym pozwala zachować dotychczasową infrastrukturę komunikacyjną bazującą na stosie protokołów TCP/IP. (komunikacja dwu-kierunkowa) Jest to ważne m.in. w przypadku systemów AMR wykorzystywanych w energetyce. Testy ICMP/PING do serwera wp.pl. Opóźnienie odpowiedzi jest poniżej 100 ms co jest zgodne ze specyfikacją technologii LTE-M 5

6 Co już zrobiliśmy? LTE cat. NB1 testy parametrów sieci +COPS: 0,0, Operator",9 +CSQ: 21,1 #MONI: RSRP:-76 RSRQ:-4 TAC:BB94 Id:2C3BB70 EARFCN:6397 PWR:-72dbm DRX:256 pci:0 QRxLevMin:0 #MONI: RSRP:-82 RSRQ:-9 PhysCellId:00000E4 EARFCN:6397 PWR:-72dbm #MONI: RSRP:-78 RSRQ:-19 PhysCellId:000008F EARFCN:6397 PWR:-59dbm #MONI: RSRP:-76 RSRQ:-4 PhysCellId:000008E EARFCN:6397 PWR:-72dbm Moduł jest zarejestrowany do sieci LTE cat. NB1 ( 9 w komendzie +COPS) z zasięgiem +CSQ: 21,1 co jest bardzo dobrym wynikiem na poziomie -1. Dla porównania zwykłe LTE osiągało w tym samym miejscu +CSQ: 10,1 A LTE cat.m1 +CSQ: 18,4 #SGACT: AT#PING=wp.pl,10,1460 #PING: 01," ",3,54 #PING: 02," ",7,54 #PING: 03," ",6,54 #PING: 04," ",6,54 LTE cat. NB1 Na potrzeby masowego rozwoju prostych urządzeń IoT wymagających długiego czasu pracy na baterii oraz bardzo dobrej penetracji w trudno dostępnych miejscach Należy wziąć pod uwagę ograniczenia wynikające z wąskiego pasma (prędkości transmisji) oraz jednokierunkowej transmisji podczas dobierania tej technologii do aplikacji w energetyce. Testy ICMP/PING do serwera wp.pl. Opóźnienia odpowiedzi są na poziomie kilkuset milisekund zgodnie ze specyfikacją NB1 6

Urządzenie mobilne z własnym zasilaniem;

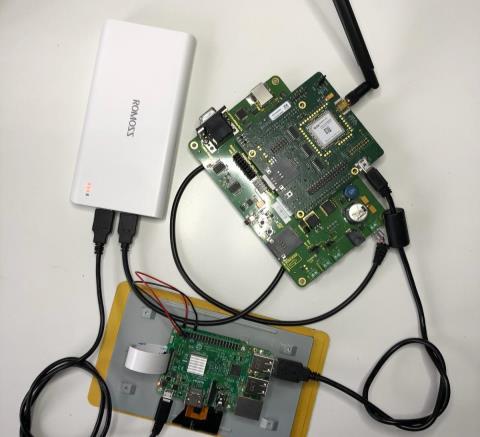

7 Co już zrobiliśmy? innlot Signal Quality Tester Urządzenie do weryfikacji parametrów sieci bezprzewodowych. Urządzenie mobilne z własnym zasilaniem; Pomiar parametrów sieciowych np. siła sygnału; Wysycenie łącza; Możliwość odzwierciedlenia pomiarów na mapach. 7

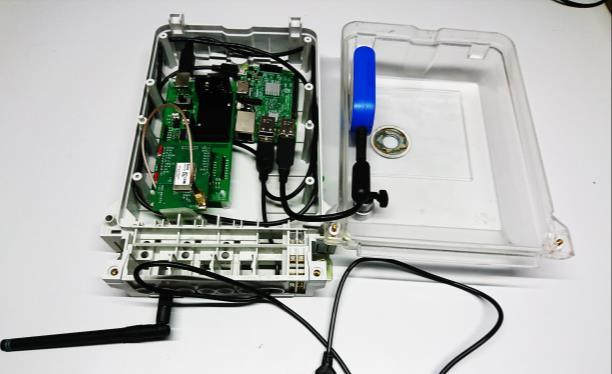

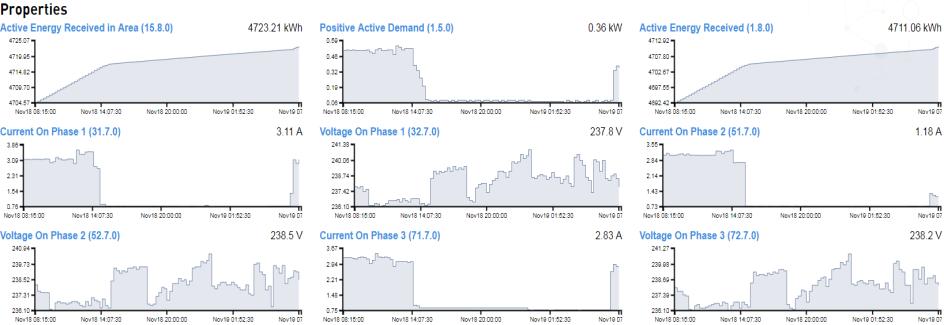

8 Co już zrobiliśmy? innlot WM-Bus Koncentrator danych i brama pośrednicząca, pracująca w sieci Wireless MBus 169 MHz. Kolekcjonowanie danych z sieci W-MBus 169 MHz; Integracja z platformą TELIT DeviceWise; Dwukierunkowa praca z modułami nadawczymi. 8

pierwszych testów wykonanych w warunkach laboratoryjnych udało się osiągnąć zasięgi na poziomie około 2km.

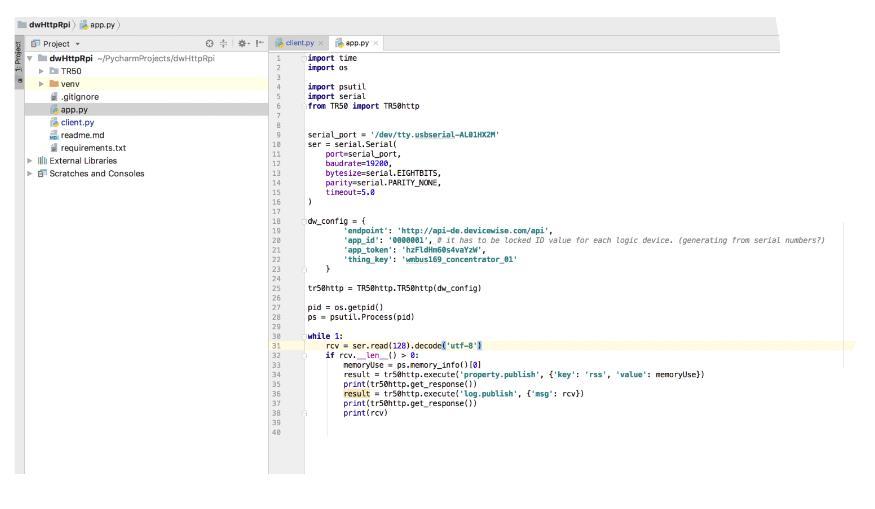

9 Co już zrobiliśmy? innlot WM-Bus Oprogramowanie koncentratora napisane w języku Python. Koncentrator odbiera dane z podłączonego modułu 169 i wysyła za pomocą protokołu TR-50 do platformy Telit devicewise Podczas pierwszych testów wykonanych w warunkach laboratoryjnych udało się osiągnąć zasięgi na poziomie około 2km. Planowane są kolejne prace i usprawnienia pozwalające na uzyskanie jeszcze lepszych wyników poprzez wyniesienie koncentratora na wyższy poziom oraz dopracowanie konfiguracji modułów komunikacyjnych. 9

Ambicje innlot R&D - Wireless M-Bus 169 MHz Po pozytywnie zakończonych testach technologii Wireless M-Bus 169 MHz, podjęliśmy decyzje o sprawdzeniu działania w rzeczywistych warunkach i na większej

10 Ambicje innlot R&D - Wireless M-Bus 169 MHz Po pozytywnie zakończonych testach technologii Wireless M-Bus 169 MHz, podjęliśmy decyzje o sprawdzeniu działania w rzeczywistych warunkach i na większej populacji urządzeń. Pierwsze R&D innlot, ma na celu potwierdzenie oczekiwań i możliwości w zakresie technologii Wireless M-Bus 169 MHz. Ze względu na koszt, czas oraz pracochłonności najlepszym rozwiązaniem okazało się stworzenie nakładki na Raspberry Pi zero (RPI zero). 10

Ambicje innlot R&D - Wireless M-Bus 169 MHz Standardized uhat board for Raspberry Pi Zero ID EEPROM for board detection from the Rpi 40W compatible GPIO connector Built-in Telit ME70-169 modules for

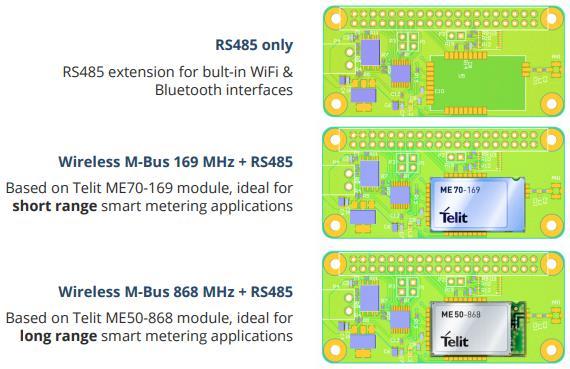

11 Ambicje innlot R&D - Wireless M-Bus 169 MHz Standardized uhat board for Raspberry Pi Zero ID EEPROM for board detection from the Rpi 40W compatible GPIO connector Built-in Telit ME modules for Wireless M-BUS communication UFL ANT interface for Wireless M-BUS RS485 interface with ST485B circuit to connect external meters and controllers Board compatible with all Telit SR xe-xx modules and can be easily extended to ZigBee, SigFox or Proprietary Radio technologies Easy & Fast IoT application prototyping with short and long range radio capabilities 11

Pilotaż technologii IoT W 2018r rozpoczęliśmy prace nad uruchomieniem pilotażu w technologiach IoT Jako pierwsi w Europie testujemy technologie LTE cat.

12 Pilotaż technologii IoT W 2018r rozpoczęliśmy prace nad uruchomieniem pilotażu w technologiach IoT Jako pierwsi w Europie testujemy technologie LTE cat. M1 w produkcyjnym środowisku Weryfikujemy możliwości wykorzystania najnowszych protokołów diagnostycznozarządzających stworzonych z myślą o IoT. Pilotaż na 1800 liczników e.e. w tym: 500 szt. LTE cat. M1 (wbudowane w liczniku) 500 szt. LTE cat. NB1 (wbudowane w liczniku) 500 szt. Wireless M-Bus 868 MHz (wbudowane w liczniku) 300 szt. LTE cat. M1 (moduł wymienny w kieszeni licznika) 12

13 Podsumowanie Zyskaliśmy nieocenioną wiedze z zakresu technologii oraz możliwości jakie niesie ze sobą. Testujemy technologie z myślą o akwizycji danych i zarządzaniu siecią: SmartMetering, SmartGrid oraz SmartCity etc. Koncept innlot spotkał się z dużym zainteresowaniem zarówno w energetyce jak i po za sektorem. Nawiązaliśmy współprace z międzynarodowymi firmami technologicznymi i doradczymi z zakresu IoT. Wdrażamy własne, autorskie rozwiązania i pomysły, tworzymy działające prototypy urządzeń. Rozpoczynamy pilotaż technologii bezprzewodowych opartych o koncept IoT 13

14 Marcin Wilkowski Dominik Pieńkowski Dziękujemy! 14
