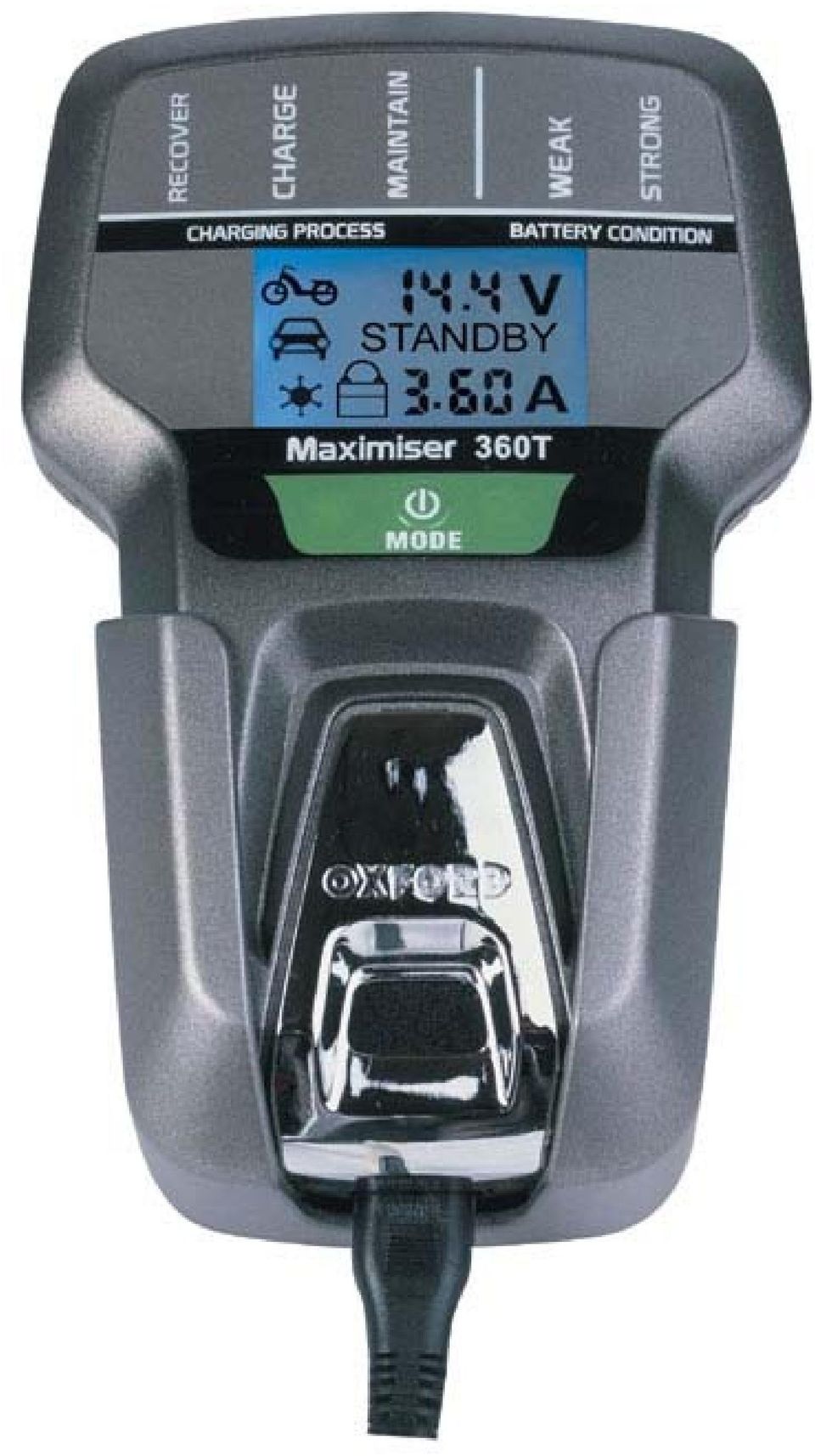

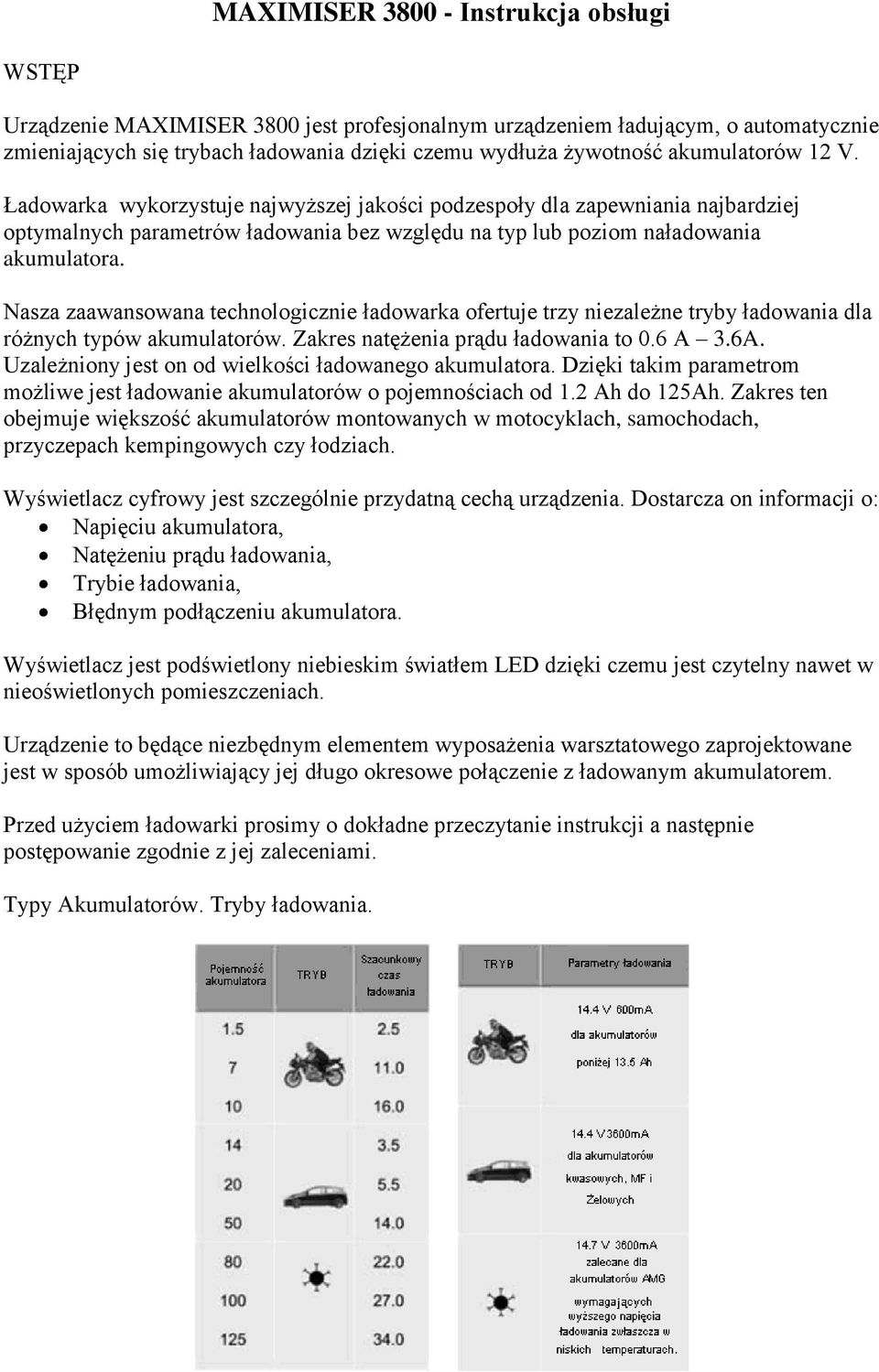

2 MAXIMISER Instrukcja obsługi WSTĘP Urządzenie MAXIMISER 3800 jest profesjonalnym urządzeniem ładującym, o automatycznie zmieniających się trybach ładowania dzięki czemu wydłuża żywotność akumulatorów 12 V. Ładowarka wykorzystuje najwyższej jakości podzespoły dla zapewniania najbardziej optymalnych parametrów ładowania bez względu na typ lub poziom naładowania akumulatora. Nasza zaawansowana technologicznie ładowarka ofertuje trzy niezależne tryby ładowania dla różnych typów akumulatorów. Zakres natężenia prądu ładowania to 0.6 A 3.6A. Uzależniony jest on od wielkości ładowanego akumulatora. Dzięki takim parametrom możliwe jest ładowanie akumulatorów o pojemnościach od 1.2 Ah do 125Ah. Zakres ten obejmuje większość akumulatorów montowanych w motocyklach, samochodach, przyczepach kempingowych czy łodziach. Wyświetlacz cyfrowy jest szczególnie przydatną cechą urządzenia. Dostarcza on informacji o: Napięciu akumulatora, Natężeniu prądu ładowania, Trybie ładowania, Błędnym podłączeniu akumulatora. Wyświetlacz jest podświetlony niebieskim światłem LED dzięki czemu jest czytelny nawet w nieoświetlonych pomieszczeniach. Urządzenie to będące niezbędnym elementem wyposażenia warsztatowego zaprojektowane jest w sposób umożliwiający jej długo okresowe połączenie z ładowanym akumulatorem. Przed użyciem ładowarki prosimy o dokładne przeczytanie instrukcji a następnie postępowanie zgodnie z jej zaleceniami. Typy Akumulatorów. Tryby ładowania.

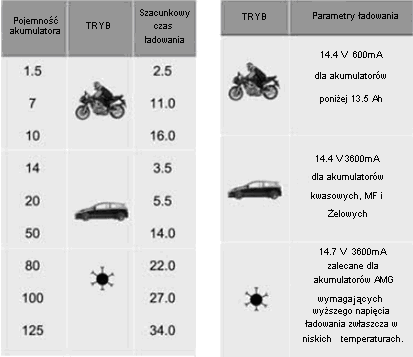

3 7 kroków ładowania. Urządzenie MAXIMISER 3800 wyposażone jest w zaawansowany system zarządzania składający się z siedmiu zautomatyzowanych kroków ładowania. Proces ładowania składa się z: 1. Sprawdzenia biegunów: Po podłączeniu akumulatora do ładowarki przeprowadzany jest test prawidłowości połączenia. W razie błędnego połączenia na wyświetlaczu pojawi się pulsujący komunikat. 2. Analiza: a. Dokonywana jest szybka analiza stanu akumulatora. b. W razie stwierdzenia przez urządzenia stałego uszkodzenia akumulatora, lub braku możliwości jego naładowania urządzenie MAXIMISER 3800 nie podejmie ładowania. Przełączy się w tryb czuwania w chwile po naciśnięciu przycisku MODE. 3. Odzyskiwanie a. W przypadku całkowitego rozładowania akumulatora urządzenie MAXIMISER 3800 ładuje akumulator wedle specjalnej procedury (napięcie 20V). Proces ten stymuluje ładowanie akumulatora. Może on trwać do dwóch godzin jednak czas ten może okazać się znacznie krótszy. I. Jeżeli po upływie 2 godzin akumulator nie zaakceptuje 200mA/H proces ładowania zostanie zakończony. Na wyświetlaczu zostanie wyświetlone 0.00A i zapali się lampka oznaczające słaby stan akumulatora co jest równoznaczne z brakiem możliwości jego naładowania. Jednocześnie wyświetlane będzie bieżące napięcie akumulatora. Nie będzie podejmowana kolejna próba naładowania akumulatora chyba, że użytkownik naciśnie przycisk MODE. i rozpocznie całą procedurę od nowa. II.Jeżeli akumulator przyjmie więcej niż 200mA/H w ciągu dwóch godzin automatycznie przejdzie do kolejnego etapu ładowania. b. Możliwe, że akumulator o napięciu poniżej 9V może nie zostać w pełni naładowany. 4. Ładowanie a. Ładowanie rozładowanego akumulatora stałym napięciem o natężeniu 0.6A lub 3.6 A w zależności od wybranego trybu ładowania. b. Trwa ono do momentu osiągnięcia 80-90% poziomu naładowania akumulatora. 5. Test zachowania napięcia: a. Po 60 minutach MAXIMISER 3800 przerwie ładowanie i będzie monitorować napięcie akumulatora i stwierdzi czy jest on zdolny do pełnego naładowania. b. Test ten jest szczególnie przydatny w przypadku kiedy akumulator jest na stałe podłączony do pojazdu. Może mieć wtedy miejsce jego powolne rozładowywanie szczególnie należy mieć na uwadze włączone urządzenia takie jak OXFORD Hotgrips lub alarmy. 6. Ocena stanu akumulatora a. Jeżeli w 5 kroku napięcie akumulatora spadnie poniżej 12.35V, zapali się lampka sygnalizacyjna WEAK oznaczający słaby stan akumulatora. Co oznacza że niemożliwe jest jego pełne naładowanie. b. MAXIMISER 3800 będzie kontynuował ładowanie aż do momentu kiedy akumulator będzie utrzymywał swoje napięcie. Takie działanie pozwala na poprawę kondycji akumulatora w bezpieczny i kontrolowany sposób.

4 c. Po osiągnięciu pełnego poziomu naładowania i utrzymywaniu osiągniętego napięcia dłużeni niż przez 60 minut proces ładowania zostaje zakończony i zapala się lampka STRONG. 7. Podtrzymywanie. a. MAXIMISER 3800 będzie podtrzymywało pełne naładowanie akumulatora tak długo jak będzie do niego podłączony b. Testy i monitorowanie napięcia determinują parametry ładowania akumulatora I. Jeżeli napięcie akumulatora spada ładowarka zacznie ładować akumulator odpowiednim natężeniem prądu tak aby utrzymywać akumulator w stanie pełnego naładowania. II.Jeżeli akumulator jest w pełni naładowany ładowarka nie podejmuje dalszego ładowania. Jak podłączyć urządzenie MAXIMISER 3800 do akumulatora. Zawsze podłącz urządzenie do akumulatora przed jego podłączeniem do sieci elektrycznej 230V. PrzeD odłączeniem urządzenia od akumulatora zawsze należy odłączyć go najpierw od źródła zasilania. Nie wolno uruchamiać pojazdu z podłączoną ładowarką MAXIMISER 3800 bo spowoduje to trwałe uszkodzenie ładowarki. Ładowanie akumulatorów zamieszczonych w pojazdach. 1. Ustal który z biegunów akumulatora jest podłączony do ramy pojazdu (Masa). W większości wypadków jest to biegun ujemny jednak czasami, zwłaszcza w pojazdach zabytkowych może być to biegun dodatni. 2. Dla akumulatorów uziemionych ujemnie: Podłącz czerwony przewód ładowarki do bieguna (klemy) + akumulatora następnie podłącz czarny przewód ładowarki do bieguna (klemy) - akumulatora. 3. Dla akumulatorów uziemionych pozytywnie. Podłącz czarny przewód do bieguna (klemy) - akumulatora a następnie podłącz czerwony przewód do uziemionej części pojazdu. Ładowanie akumulatorów nie znajdujących się w pojazdach 1. Podłącz czerwony przewód do bieguna (klemy) + akumulatora a czarny przewód akumulatora do ujemnego bieguna akumulatora bieguna (klemy) - akumulatora. Ładowanie akumulatorów umieszczonych w pojazdach za pośrednictwem zamontowanych na stałe przewodów ze specjalnymi mocowaniami. 1. Upewnij się czy otwory w mocowaniach są odpowiedniego rozmiaru i będą pasować pod śruby mocujące klemy akumulatora. 2. Podłącz mocowanie umieszczone na przewodzie w kolorze czerwony do bieguna (klemy) + akumulatora a mocowanie umieszczone do przewodu koloru czarnego, do bieguna (klemy) - akumulatora. Upewnij się, obydwa mocowania nie są luźne. 3. Przewody z mocowaniami mogą zostać na stałe zamontowane na pojeździe w taki sposób żeby był do nich swobodny dostęp pozwalający podłączyć urządzenie MAXIMISER 3800 w dowolnym momencie. Załączone w zestawie przewody zakończone są wodoodpornymi uszczelnieniami zapobiegającymi ich korozji.

5 Jak rozpocząć proces ładowania 1. Zwróć uwagę na wyświetlacz aby się upewnić czy urządzenie zostało prawidłowo podłączone do akumulatora. Jeżeli na wyświetlaczu widoczny będzie mrugający symbol baterii oznacza to, że należy zamienić bieguny. 2. Wybierz odpowiedni tryb ładowania za pośrednictwem przycisku MODE aż do momentu pojawienia się na wyświetlaczu pożądanego dla danego akumulatora trybu ładowania. 3. Zaawansowana technologicznie ładowarka MAXIMISER 3800 automatycznie przeprowadzi test i ładowanie akumulatora. 4. Nad wyświetlaczem znajduje się 5 diod LED. Przedstawiają ona aktualny stan w jakim znajduje się ładowarka. Dokładny ich opis znajduje się poniżej. RECOVER: Podjęta zostanie próba naładowania skrajnie rozładowanego akumulatora. CHARGE: Główne ładowanie. Jego celem jest szybkie naładowanie akumulatora do poziomu pozwalającego uruchomić za jego pomocą pojazd. MAINTAIN: Końcowy etap ładowania akumulatora. W jego skład wchodzi test napięcia akumulatora oraz doładowywanie wedle potrzeby. WEAK: Informuje o tym, że występują trudności z utrzymaniem odpowiedniego poziomu napięcia i akumulator może w niedalekiej przyszłości wymagać wymiany. STRONG: Informuje o pełnym naładowaniu i pełnej sprawności akumulatora. 5. Na wyświetlaczu widoczne są informacje o napięciu i natężeniu prądu którym aktualnie ładowany jest akumulator. Są to istotne informacje. Normalnym jest, że po pewnym dłuższym czasie od podłączenia do akumulatora gdy urządzenie znajduje się w fazie MAINTAIN na wyświetlaczu widnieje 0.00A. Po pełnym naładowaniu akumulatora urządzenie nie będzie go bez potrzeby dalej ładować. Napięcie akumulatora będzie wyświetlane nawet w czasie kiedy akumulator nie jest ładowany aby informować użytkownika o stanie akumulatora. Przerywanie procesu ładowania. 1. Ładowanie może zostać przerwane przez odłączenie ładowarki od sieci elektrycznej bądź przyciskanie przycisku MODE do momentu wejścia w tryb STANDBY (czuwania). 2. Po odłączeniu akumulatora od ładowarki urządzenie zawsze przechodzi w tryb STANDBY (czuwania). BEZPIECZEŃSTWO Urządzenie zostało zaprojektowane do obsługi akumulatorów żelowych, ołowiowo kwasowych i MF o pojemnościach od 1.2Ah do 125 Ah. Nie jest ono przystosowane ani nie powinno być używane z suchymi akumulatorami, NiCad, NiMh oraz Li-lon. Zaawansowane oprogramowanie urządzenia MAXIMISER 3800 eliminuje możliwość powstania iskry, która mogła by spowodować wybuch gazów wydobywających się z akumulatora. Nie możliwe jest również powodowanie spięcia lub iskry w momencie przechodzenia urządzenia do trybu czuwania. Nie ładuj akumulatora jeżeli jest on zamarznięty. Nie umieszczaj ładowarki na akumulatorze podczas ładowania. Tylko do użytku wewnętrznego. Urządzenie MAXIMISER 3800 powinno być przechowywane w miejscu o odpowiedniej wentylacji zapewniającej studzenie ładowarki. Proszę być świadomym, że ładowanie akumulatorów kwasowych może prowadzić do wytwarzania wybuchowych gazów. Z tych względów zalecane

6 jest ładowanie tego typu akumulatorów w miejscach o szczególnie dobrej wentylacji. Akumulatory zawierają kwas. W razie kontaktu ze skóra lub oczami należy natychmiast przepłukać obszar pod bieżącą wodą. Kontrola temperatury MAXIMISER 3800 wyposażony jest w mechanizm zapobiegający przegrzaniu. Natężenie prądu ładowania zostanie zmniejszone (proces ładowania może się przez to wydłużyć). Wyposażenie standardowe oraz dodatkowe. OXFORD MAXIMISER 3800 dostarczane jest z: Głównym przewodem zasilającym, możliwym do wymiany w razie uszkodzenia. Specjalne mocowania do przytwierdzania na stałe przy akumulatorze wraz z przewodami zakończonymi wodoodpornymi zakończeniami. Przewody zakończone klamrami. Uchwyt i śruby mocujące. Akcesoria dodatkowe (do osobnego nabycia): OF702- Przewody zakończone klamrami. OF703 - Specjalne mocowania do przytwierdzania na stałe przy akumulatorze wraz z przewodami zakończonymi wodoodpornymi zakończeniami. OF704 końcówka umożliwiająca ładowanie akumulatora samochodu poprzez gniazdo zapalniczki. OF705 3 metrowy przedłużacz przewodów. Specyfikacja: Napięcie V AC, 50-60Hz. Natężenie ładowania: A do 3.60 A Napięcie ładowania: Nominalne 14.4 lub 14.7 Temperatura użytkowania: -21C do +49C Studzenie: wentylowana obudowa zewnętrzna. Typ ładowarki: Klasa 2 Wymiary: 154mm x 105mm x 45mm Waga: 0.4 kg OŚWIADCZENIE O ZGODNOŚCI Z PRAWEM Zaprojektowane i produkowane przez OXFORD PRODUCTS Ltd zgodnie z najwyższymi normami. Urządzenie MAXIMISER 3800 jest zgodne z normami: EN , EN , EN , EN i EN50366.
