1 Multimetr cyfrowy Voltcraft VC 880 TRMS, CAT IV 600 V, CAT III 1000 V Instrukcja obsługi Numer produktu: Strona 1 z 26

2 1. OPIS PRODUKTU Multimetr wskazuje zmierzone wartości na wyświetlaczu cyfrowym. Wyświetlacz zmierzonych wartości miernika zawiera zliczeń (zliczenie = najmniejsza wartość wyświetlacza). Jeśli miernik nie będzie obsługiwany przez ok. 15 min, urządzenie wyłączy się automatycznie. Oszczędza to moc baterii i przedłuża okres działania. Automatyczne wyłączanie nie jest aktywne, kiedy włączony zostaje interfejs. Multimetr może być używany w zastosowaniach hobbistycznych i profesjonalnych w klasie CAT IV. Dla lepszej czytelności multimetr może zostać także zamontowany za pomocą stojącego wspornika na tyle urządzenia. Komora baterii i bezpiecznika może być otwierana tylko jeśli wszystkie przewody pomiarowe zostaną usunięte z miernika. Kiedy komora baterii i bezpiecznika jest otwarta, przewody pomiarowe nie mogą zostać włożone do gniazd pomiarowych. To zwiększa bezpieczeństwo użytkownika. W obszarze pomiarowym napięcia i natężenia używany jest ostrzegawczy sygnał i migający znak WARNING!, informujące o nieprawidłowo podłączonych przewodach pomiarowych. Należy prawidłowo połączyć przewody pomiarowe przed rozpoczęciem pomiaru. Strona 2 z 26

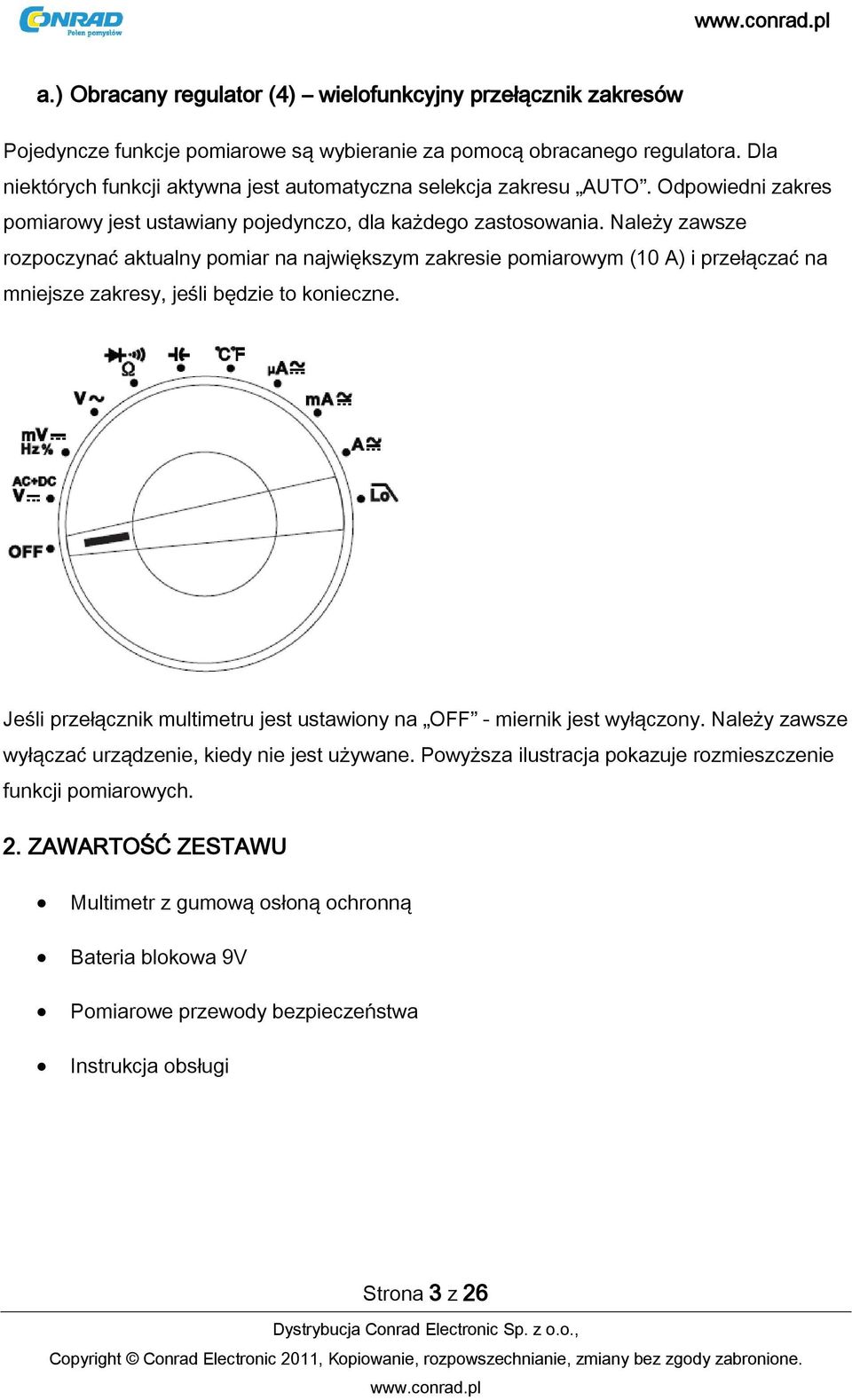

3 a.) Obracany regulator (4) wielofunkcyjny przełącznik zakresów Pojedyncze funkcje pomiarowe są wybieranie za pomocą obracanego regulatora. Dla niektórych funkcji aktywna jest automatyczna selekcja zakresu AUTO. Odpowiedni zakres pomiarowy jest ustawiany pojedynczo, dla każdego zastosowania. Należy zawsze rozpoczynać aktualny pomiar na największym zakresie pomiarowym (10 A) i przełączać na mniejsze zakresy, jeśli będzie to konieczne. Jeśli przełącznik multimetru jest ustawiony na OFF - miernik jest wyłączony. Należy zawsze wyłączać urządzenie, kiedy nie jest używane. Powyższa ilustracja pokazuje rozmieszczenie funkcji pomiarowych. 2. ZAWARTOŚĆ ZESTAWU Multimetr z gumową osłoną ochronną Bateria blokowa 9V Pomiarowe przewody bezpieczeństwa Instrukcja obsługi Strona 3 z 26

4 3. WSKAŹNIKI WYŚWIETLACZA I SYMBOLE Symbole i wskaźniki są różne dla poszczególnych modeli. Poniżej znajduje się lista wszystkich potencjalnych symboli i wskaźników dla serii VC800. Symbol delta dla względnej wartości pomiaru (= wartość wzorcowa pomiaru) AUTO MANUAL TrueRMS H COMP oznacza selekcję automatyczną zakresu pomiarowego oznacza selekcję ręczną zakresu pomiarowego pomiar prawdziwej wartości skutecznej funkcja hold zamrażania danych tryb porównawczy Określanie progu, zmierzona wartość musi pozostać w granicach dwóch określonych wartości Określanie progu, zmierzona wartość musi pozostać poza granicami dwóch określonych wartości NG PASS MEM MR OL OFF oznacza test porównawczy nie przebiegł pomyślnie test porównawczy przebiegł pomyślnie Pamięć Przywracanie pamięci Przeładowanie = zakres pomiarowy został przekroczony Pozycja przełącznika Off Symbol wymiany baterii; należy wymienić baterie jak najszybciej, aby uniknąć błędów pomiarowych! Strona 4 z 26

5 Symbol dla testu diodowego Symbol dla akustycznego testu ciągłości Prąd przemienny dla napięcia i natężenia Prąd stały dla napięcia i natężenia mv V A ma miliwolt Wolt (jednostka napięcia elektrycznego) amper (jednostka natężenia elektrycznego) miliamper µa mikroamper Hz khz MHz VA Hertz (jednostka częstotliwości) kilohertz megahertz woltamper (jednostka miary mocy pozornej) % Procent dla pomiaru współczynnika wypełnienia (Duty Cycle) ºC Stopnie Celsjusza ºF Stopnie Fahrenheita Ω kω MΩ nf Om (jednostka impedancji elektrycznej) Kiloom Megaom Nanofarad (jednostka pojemności elektrycznej) µf Mikrofarad Strona 5 z 26

6 mf Milifarad Symbol dla zakresu pomiaru pojemności WARNING! Symbol ostrzegawczy dla napięć >30 V AC oraz > 42 V DC, funkcja niskiej impedancji i nieprawidłowo podłączone przewody pomiarowe Symbol dla transferu danych (aktywne interfejsy) Wykres (tylko dla V, A, Ω) Symbol dla połączonych bezpieczników Filtr dolnoprzepustowy dla napięć przemiennych Strona 6 z 26

7 4. PRZEPROWADZANIE POMIARÓW Nie przekraczać maksymalnych dozwolonych wartości wejściowych. Nie dotykać obwodów, ani ich części, jeśli mogą w nich istnieć napięcia prądu wyższe niż 25 V AC rms lub 35 V DC! Stanowią one zagrożenie życia! Przed przeprowadzeniem pomiaru należy sprawdzić podłączone przewody pomiarowe, czy nie uległy uszkodzeniu i czy nie są np. przecięte, ściśnięte lub pęknięte. Uszkodzone kable pomiarowe nie mogą być dłużej używane! Zagrożenie życia! Podczas przeprowadzania pomiaru nie chwytać miernika w miejscach poza widocznymi oznaczeniami zakresu chwytania na sondach testowych. Pomiar jest dozwolony tylko gdy komora baterii i bezpiecznika jest zamknięta. Kiedy komora jest otwarta wszystkie gniazda pomiarowe są mechanicznie zabezpieczane przed włożeniem przewodów. Jedynie dwa przewody pomiarowe wymagane do przeprowadzania pomiaru muszą być podłączone do miernika w każdej chwili. Należy wyjąć wszystkie niepotrzebne przewody pomiarowe z urządzenia ze względów bezpieczeństwa. Pomiary w obwodach elektrycznych > 50 V/AC oraz 75 V/DC mogą być przeprowadzane jedynie przez specjalistów i technicznie przeszkolony personel, który zna odpowiednie przepisy i zagrożenia. Jeśli na wyświetlaczu pojawi się komunikat OL (przeciążenie), oznaczać to będzie, że zakres pomiarowy został przekroczony. Strona 7 z 26

8 a) Włączanie miernika Multimetr może być włączany i wyłączany za pomocą obracanego regulatora. Należy przekręcić obracany regulator (4) do odpowiedniej funkcji pomiarowej. Aby wyłączyć urządzenie należy przekręcić obracany regulator na pozycję OFF. Należy zawsze wyłączać miernik, kiedy nie jest używany. Przed pracą z multimetrem należy włożyć dołączoną do zestawu baterię. b) Pomiar napięcia V Aby zmierzyć napięcia stałe DC : - Włączyć multimetr i wybrać zakres pomiarowy V. Dla napięć niższych, do 400 mv wybrać mv - Wpiąć czerwony przewód pomiarowy do gniazda pomiarowego V (7), a czarny przewód pomiarowy do gniazda pomiarowego COM (8). - Następnie przyłożyć dwa pręty pomiarowe do przedmiotu, na którym ma zostać przeprowadzony pomiar (bateria, obwód, itd.). Czerwony pręt pomiarowy wskazuje biegun dodatni, czarny pręt pomiarowy biegun ujemny. - Polaryzacja odpowiedniej zmierzonej wartości jest wskazana na wyświetlaczu razem z aktualną mierzoną wartością. Strona 8 z 26

9 Jeśli z przodu zmierzonej wartości dla napięcia stałego pokaże się minus -, zmierzone napięcie jest ujemne (albo pręty pomiarowe są zamienione). Zakres napięcia V DC/AC pokazuje impedancję wejściową > 10 megaomów. - Po pomiarze należy wyjąc przewody pomiarowe z przedmiotu, na którym przeprowadzony był pomiar i wyłączyć multimetr. Aby zmierzyć napięcia przemienne - Włączyć multimetr i wybrać zakres pomiarowy V. Nacisnąć przycisk SHIFT/SETUP (3), aby przełączyć na zakres pomiarowy AC. Na wyświetlaczu pojawi się AC oraz TreuRMS. - Wpiąć czerwony przewód pomiarowy do gniazda pomiarowego V (7), a czarny przewód pomiarowy do gniazda pomiarowego COM (8). - Następnie podłączyć dwa pręty pomiarowe do obiektu, na którym ma być przeprowadzany pomiar (generator, obwód, itd.) - Zmierzona wartość zostanie wskazywana na wyświetlaczu - Po pomiarze usunąć linie pomiarowe z przedmiotu, na którym ma być przeprowadzony pomiar i wyłączyć urządzenie. Strona 9 z 26

10 c) Pomiar natężenia A Nie przekraczać maksymalnych dozwolonych wartości wejściowych. Nie dotykać obwodów, ani ich części, jeśli mogą być poddawane działaniom napięć wyższych niż 25 V AC rms lub 35 V DC! Zagrożenie życia! Maksymalne dozwolone napięcie w obwodzie pomiarowym nie może przekraczać 1,000 V w klasie CAT III. Pomiar >5 A może być przeprowadzany jedynie przez maksymalnie 10 sek. i w 10 minutowych odstępach. Należy zawsze rozpoczynać pomiary natężenia na największym zakresie pomiarowym i przełączać na mniejsze zakresy, jeśli będzie to konieczne. Przed zmianą zakresu pomiarowego należy zawsze wyłączać zasilanie obwodu. Wszystkie zakresy pomiarowe są zabezpieczone bezpiecznikami, a zatem chronione przed przeciążeniem. Aby zmierzyć stałe natężenia - Włączyć multimetr i wybrać zakres pomiarowy A. - Tabela pokazuje różne funkcje pomiarowe i możliwe zakresy pomiarowe. Należy wybrać zakres pomiarowy i odpowiednie gniazda pomiarowe. Strona 10 z 26

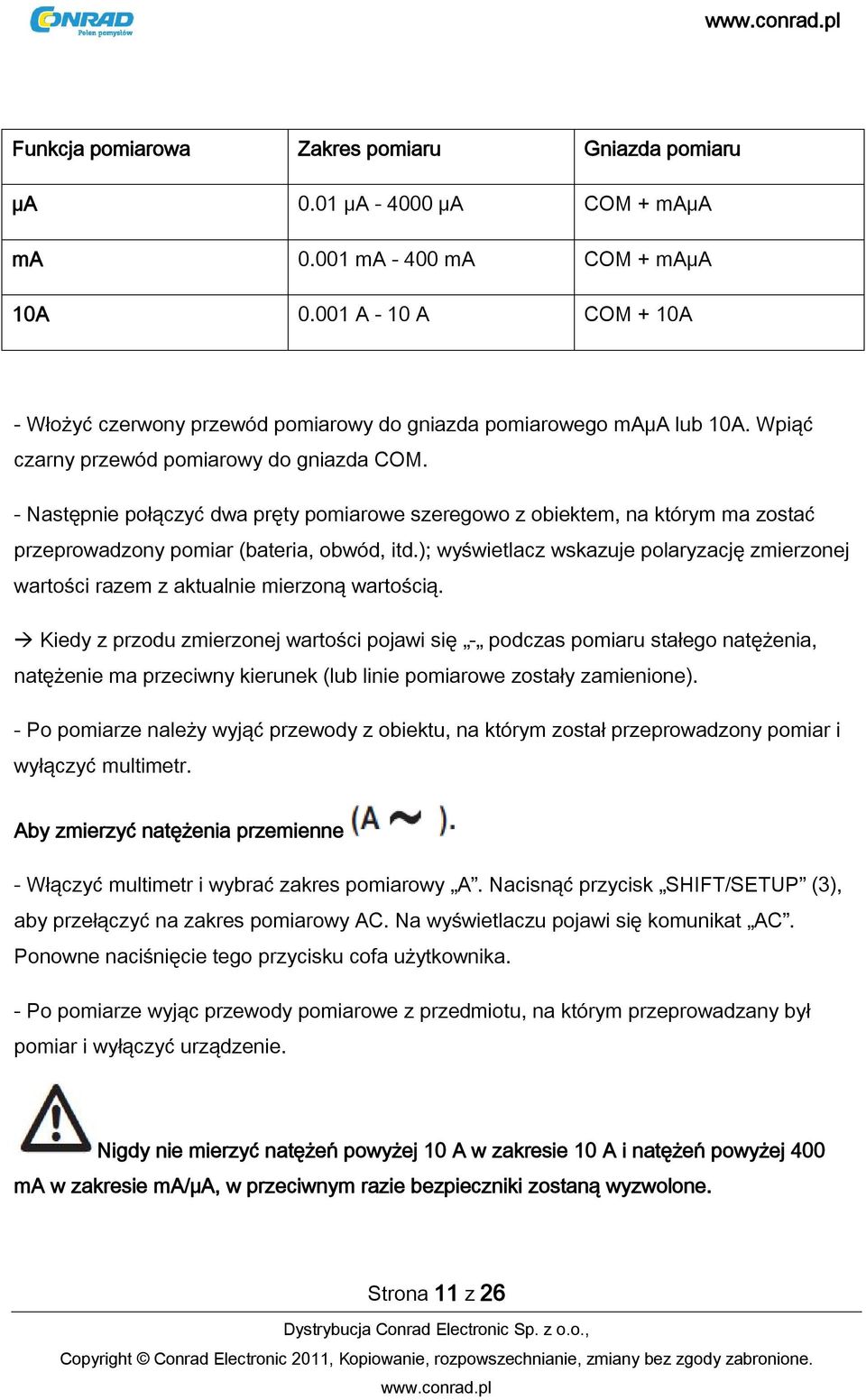

11 Funkcja pomiarowa Zakres pomiaru Gniazda pomiaru μa 0.01 μa μa COM + maμa ma ma ma COM + maμa 10A A - 10 A COM + 10A - Włożyć czerwony przewód pomiarowy do gniazda pomiarowego maμa lub 10A. Wpiąć czarny przewód pomiarowy do gniazda COM. - Następnie połączyć dwa pręty pomiarowe szeregowo z obiektem, na którym ma zostać przeprowadzony pomiar (bateria, obwód, itd.); wyświetlacz wskazuje polaryzację zmierzonej wartości razem z aktualnie mierzoną wartością. Kiedy z przodu zmierzonej wartości pojawi się - podczas pomiaru stałego natężenia, natężenie ma przeciwny kierunek (lub linie pomiarowe zostały zamienione). - Po pomiarze należy wyjąć przewody z obiektu, na którym został przeprowadzony pomiar i wyłączyć multimetr. Aby zmierzyć natężenia przemienne - Włączyć multimetr i wybrać zakres pomiarowy A. Nacisnąć przycisk SHIFT/SETUP (3), aby przełączyć na zakres pomiarowy AC. Na wyświetlaczu pojawi się komunikat AC. Ponowne naciśnięcie tego przycisku cofa użytkownika. - Po pomiarze wyjąc przewody pomiarowe z przedmiotu, na którym przeprowadzany był pomiar i wyłączyć urządzenie. Nigdy nie mierzyć natężeń powyżej 10 A w zakresie 10 A i natężeń powyżej 400 ma w zakresie ma/μa, w przeciwnym razie bezpieczniki zostaną wyzwolone. Strona 11 z 26

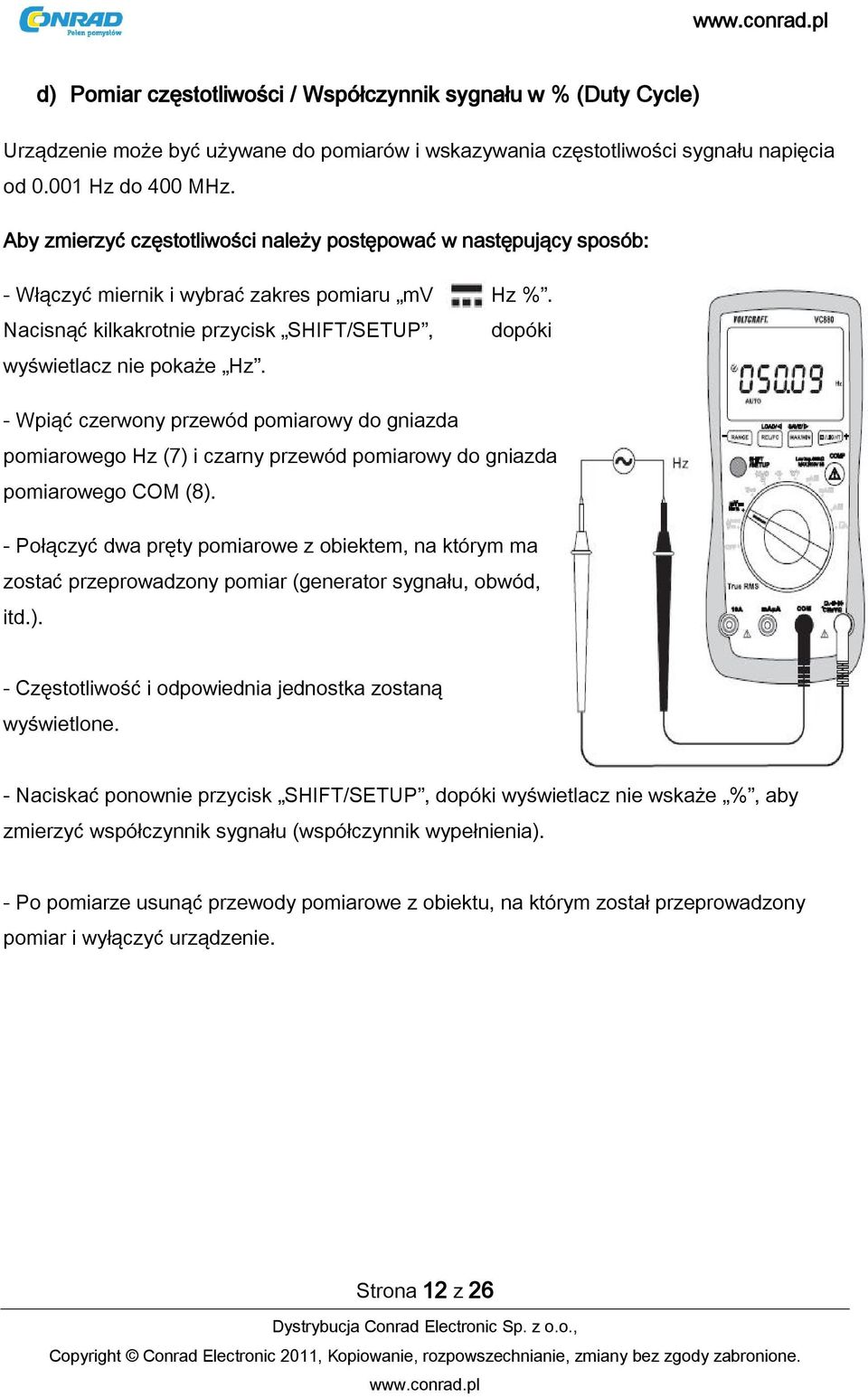

12 d) Pomiar częstotliwości / Współczynnik sygnału w % (Duty Cycle) Urządzenie może być używane do pomiarów i wskazywania częstotliwości sygnału napięcia od Hz do 400 MHz. Aby zmierzyć częstotliwości należy postępować w następujący sposób: - Włączyć miernik i wybrać zakres pomiaru mv Hz %. Nacisnąć kilkakrotnie przycisk SHIFT/SETUP, dopóki wyświetlacz nie pokaże Hz. - Wpiąć czerwony przewód pomiarowy do gniazda pomiarowego Hz (7) i czarny przewód pomiarowy do gniazda pomiarowego COM (8). - Połączyć dwa pręty pomiarowe z obiektem, na którym ma zostać przeprowadzony pomiar (generator sygnału, obwód, itd.). - Częstotliwość i odpowiednia jednostka zostaną wyświetlone. - Naciskać ponownie przycisk SHIFT/SETUP, dopóki wyświetlacz nie wskaże %, aby zmierzyć współczynnik sygnału (współczynnik wypełnienia). - Po pomiarze usunąć przewody pomiarowe z obiektu, na którym został przeprowadzony pomiar i wyłączyć urządzenie. Strona 12 z 26

13 e) Pomiar impedancji Należy upewnić się, że wszystkie części obwodu, przełączniki i komponenty oraz inne obiekty, na których ma być przeprowadzony pomiar są odłączone od prądu i rozładowane. Aby zmierzyć impedancję, należy postępować w następujący sposób: - Włączyć multimetr i wybrać zakres pomiarowy Ω. - Wpiąć czerwony przewód pomiarowy do gniazda pomiarowego Ω (7), a czarny przewód pomiarowy do gniazda pomiarowego COM (8). -Sprawdzić przewody pomiarowe pod względem ciągłości, złączając oba pręty pomiarowe ze sobą. Wartość impedancji musi wynosić ok. 0 1,5 Omów. (impedancja właściwa przewodów pomiarowych). - Dla pomiarów niskiej impedancji należy nacisnąć przycisk REL/PC (10), aby nie włączać impedancji właściwej przewodów pomiarowych do następnego pomiaru impedancji. Wyświetlacz pokaże symbol delta i wskazane zostanie 0 omów. Automatyczna selekcja zakresu (AUTO) zostanie dezaktywowana. Wartość podstawowa (różnica relatywna) zostanie wyświetlona w górnym, małym wyświetlaczu. - Następnie złączyć dwa pręty pomiarowe z obiektem, na którym ma zostać przeprowadzony pomiar. Jak długo mierzony obiekt nie posiada wysokiej impedancji, ani nie jest zakłócany, wartość pomiarowa będzie wskazywana na wyświetlaczu. Należy odczekać, aż wyświetlana wartość ustabilizuje się. Z impedancjami o wartościach > 1 Megaomów, może to zająć kilka sekund. - Jeśli na wyświetlaczu pojawi się komunikat OL (przeciążenie) będzie to oznaczać, że zakres pomiarowy został przekroczony lub obwód pomiarowy został przerwany. Ponowne naciśnięcie przycisku REL wyłączy funkcję funkcję względną i aktywuje funkcję Strona 13 z 26

14 autozakresu. - Po pomiarze należy usunąć przewody pomiarowe z mierzonego obiektu i wyłączyć multimetr. Jeśli użytkownik przeprowadza pomiar impedancji, musi upewnić się, że punkty pomiarowe, których dotyka prętami testowymi są oczyszczone z brudu, oleju, lakieru lutowniczego itp. W innym wypadku wyniki pomiaru mogą być błędne. Strona 14 z 26

15 f) Test diodowy Należy upewnić się, że wszystkie części obwodu, obwody i komponenty, oraz inne obiekty, na których ma być przeprowadzony pomiar są odłączone od prądu i rozładowane. - Należy włączyć multimetr i wybrać zakres pomiarowy. Zostanie wyświetlony symbol diody. - Wpiąć czerwony przewód pomiarowy do gniazda pomiarowego Ω (7) i czarny przewód pomiarowy do gniazda pomiarowego COM (8). - Należy sprawdzić linie pomiarowe pod względem ciągłości, łącząc ona pręty pomiarowe ze sobą. Wartość musi wynosić ok V. - Teraz połączyć dwa pręty pomiarowe z obiektem, na którym ma zostać przeprowadzony pomiar (diodowy). - Wyświetlacz pokaże napięcie ciągłości UF w woltach (V). Jeśli wyświetli się komunikat OL, dioda jest mierzona w odwróconym kierunku (UR) lub dioda jest wadliwa (przerwanie). Należy przeprowadzić odwrotny pomiar, aby sprawdzić. - Po pomiarze należy wyjąć przewody pomiarowe z obiektu, na którym przeprowadzany był pomiar i wyłączyć multimetr. Strona 15 z 26

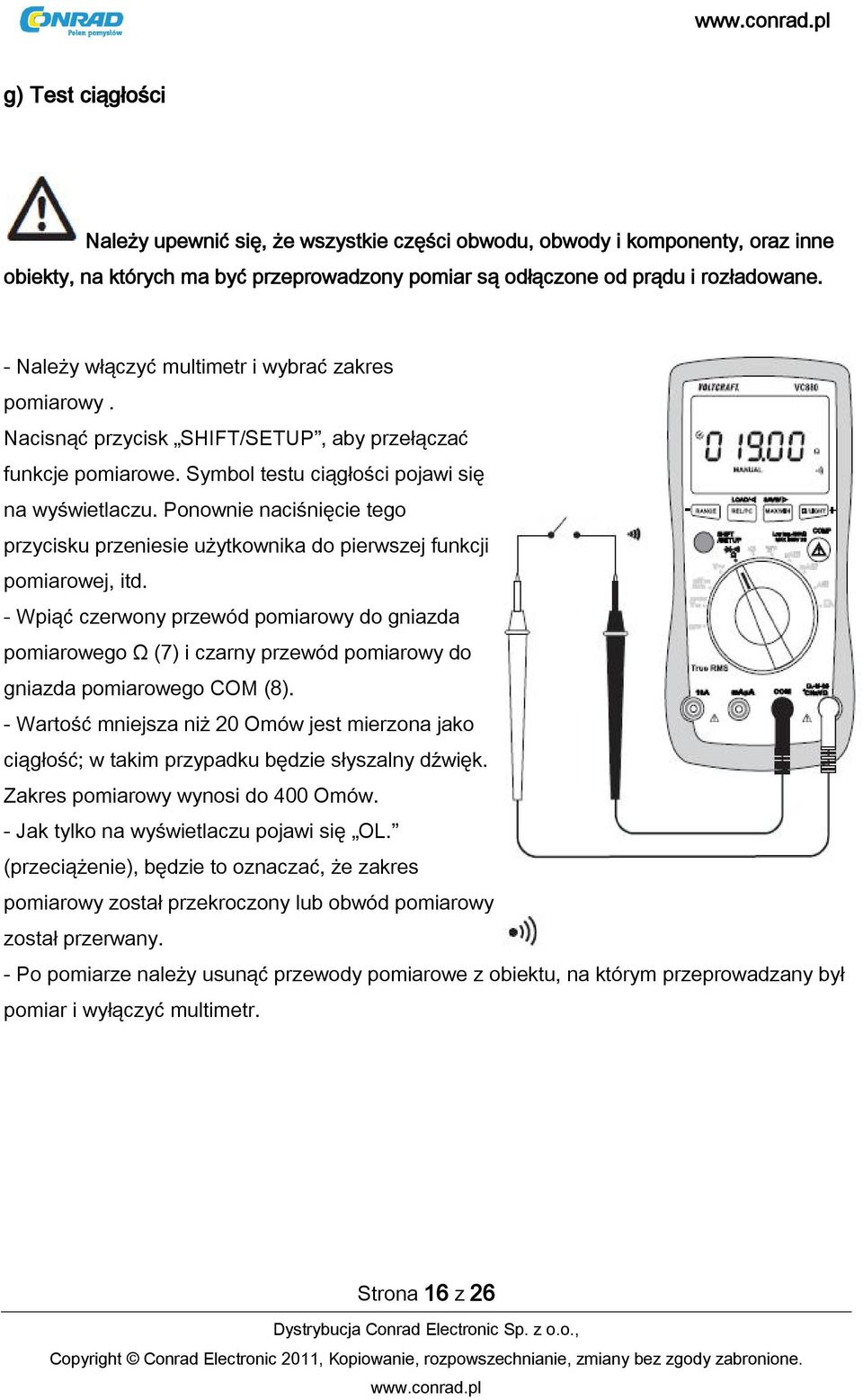

16 g) Test ciągłości Należy upewnić się, że wszystkie części obwodu, obwody i komponenty, oraz inne obiekty, na których ma być przeprowadzony pomiar są odłączone od prądu i rozładowane. - Należy włączyć multimetr i wybrać zakres pomiarowy. Nacisnąć przycisk SHIFT/SETUP, aby przełączać funkcje pomiarowe. Symbol testu ciągłości pojawi się na wyświetlaczu. Ponownie naciśnięcie tego przycisku przeniesie użytkownika do pierwszej funkcji pomiarowej, itd. - Wpiąć czerwony przewód pomiarowy do gniazda pomiarowego Ω (7) i czarny przewód pomiarowy do gniazda pomiarowego COM (8). - Wartość mniejsza niż 20 Omów jest mierzona jako ciągłość; w takim przypadku będzie słyszalny dźwięk. Zakres pomiarowy wynosi do 400 Omów. - Jak tylko na wyświetlaczu pojawi się OL. (przeciążenie), będzie to oznaczać, że zakres pomiarowy został przekroczony lub obwód pomiarowy został przerwany. - Po pomiarze należy usunąć przewody pomiarowe z obiektu, na którym przeprowadzany był pomiar i wyłączyć multimetr. Strona 16 z 26

17 h) Pomiar pojemności Należy upewnić się, że wszystkie części obwodu, obwód i komponenty oraz inne obiekty, na których ma być przeprowadzony pomiar są odłączone od prądu i rozładowane. Należy zawsze zwracać uwagę na właściwą polaryzację w przypadku kondensatorów elektrolitycznych. - Należy włączyć multimetr i wybrać zakres pomiarowy. - Wpiąć czerwony przewód pomiarowy do gniazda pomiarowego V (7) i czarny przewód pomiarowy do gniazda pomiarowego COM (8). - Wyświetlacz pokaże jednostkę nf. Ze względu na czułe wejście pomiarowe wyświetlacz może pokazać wartość, jeśli przewody pomiarowe są otwarte. Przez naciśnięcie przycisku REL/PC wyświetlacz jest ustawiany na 0. Wartość podstawowa (różnica relatywna) jest wyświetlana w górnym, małym wyświetlaczu. Funkcja autozakresu jest nieaktywna. - Teraz należy połączyć dwa pręty testowe (czerwony = plus / czarny = minus) z obiektem, na którym ma zostać przeprowadzony pomiar (kondensator). Po krótkiej chwili wyświetlacz pokaże pojemność. Należy zaczekać, aż wyświetlana wartość się ustabilizuje. Może to potrwać kilka sekund dla pojemności >40 µf. - Jeśli na wyświetlaczu pojawi się komunikat OL (przeciążenie), zakres pomiarowy został przekroczony. - Po pomiarze należy wyjąć linie pomiarowe z obiektu, na którym został przeprowadzony pomiar i wyłączyć multimetr. Strona 17 z 26

18 i) Pomiar temperatury Podczas pomiaru temperatury jedynie czujnik musi być poddany działaniu temperatury, która ma zostać zmierzona. Temperatura pracy multimetru nie może zostać zaniżona, ani przekroczona. W innym wypadku mogą wystąpić błędy pomiarowe. Kontaktowy czujnik temperatury może być używany jedynie na powierzchniach pozbawionych napięcia. Do pomiaru temperatury może być używany jakikolwiek czujnik temperatury typu K. Temperatura może być wyświetlana w C lub F. Opcjonalne czujniki mogą być używane dla całkowitego zakresu pomiarowego (-40 do C). Aby dokonać pomiaru temperatury, należy postępować w następujący sposób: - Włączyć multimetr i wybrać zakres pomiarowy C. Nacisnąć przycisk SHIFT/SETUP, aby włączyć funkcję pomiarową, aby wyświetlała dane w F. Ponownie naciśnięcie tego przycisku przenosi do pierwszej funkcji pomiarowej, itd. - Wpiąć opcjonalny czujnik temperatury do gniazda pomiarowego V (7) biegunem dodatnim zachowując prawidłową polaryzację, i do gniazda pomiarowego COM (8) biegunem ujemnym. Jeśli to konieczne należy użyć odpowiednich adapterów dla czujników typu K. - Główny wyświetlacz wskazuje wartość temperatury w C lub F, zgodnie z ustawieniem za pomocą przycisku SHIFT/SETUP. - Kiedy zostanie wyświetlony komunikat OL - zakres pomiarowy został przekroczony. - Po pomiarze należy odłączyć czujnik i wyłączyć multimetr. Gdy wejście pomiarowe jest zmostkowane (gniazda: C COM), zostaje wskazana temperatura miernika. Ze względu na zamkniętą obudowę, temperatura powoli przystosowuje się do temperatury otoczenia. Strona 18 z 26

19 j) Pomiar napięcia przemiennego za pomocą filtra dolnoprzepustowego (1kHz) wskazywane. Nigdy nie używać opcji filtra dolnoprzepustowego, aby przeprowadzić test na obecność niebezpiecznych napięć! Rzeczywiste napięcia mogą być wyższe, niż Należy zawsze najpierw przeprowadzać pomiar napięcia bez filtra, aby rozpoznać możliwe niebezpieczne napięcia. Miernik został wyposażony w dolnoprzepustowy filtr prądu przemiennego. Jest to pomiar napięcia przemiennego kierowany przez filtr dolnoprzepustowy, który blokuje niepożądane napięcia przekraczające 1 khz. Aby przeprowadzić pomiar napięcia AC za pomocą filtra dolnoprzepustowego, należy postępować w następujący sposób: - Włączyć multimetr i wybrać zakres pomiarowy. - Wpiąć czerwony przewód pomiarowy do gniazda pomiarowego V (7) i czarny przewód pomiarowy do gniazda pomiarowego COM (8). - Następnie połączyć dwa pręty pomiarowe z obiektem, na którym ma zostać przeprowadzony pomiar (generator, obwód, itd.) Zmierzona wartość zostanie wskazana na wyświetlaczu. - Po przeprowadzeniu pomiaru należy usunąć przewody pomiarowe z obiektu, na którym został przeprowadzony pomiar i wyłączyć multimetr. Strona 19 z 26

20 5. FUNKCJA ZAKRESÓW, RĘCZNA SELEKCJA ZAKRESU POMIAROWEGO Funkcja ZAKRESU (RANGE) aktywuje manualną selekcję zakresu pomiarowego w niektórych napięciach pomiarowych z automatyczną selekcją zakresu pomiarowego (AUTO). W obszarach progowych zakres pomiarowy powinien być sztywno ustawiony, aby zapobiec niepożądanemu przełączeniu. Należy nacisnąć przycisk RANGE, aby aktywować tę funkcję. AUTO gaśnie na wyświetlaczu, a pojawia się komunikat MANUAL. Naciskać przycisk RANGE przez 2 sek., aby wyłączyć tę funkcję. Komunikat AUTO ponownie pojawi się na wyświetlaczu (jeśli funkcja zakresu automatycznego jest dostępna dla tego zakresu pomiarowego). 6. FUNKCJA REL Funkcja REL pozwala pomiarowi wartości odniesienia na uniknięcie możliwej utraty linii, jak to może się zdarzyć podczas pomiarów rezystancji. W tym celu aktualnie wskazywana wartość jest ustawiana na 0. Ustawiana jest nowa wartość referencyjna. Wartość podstawowa (różnica relatywna) jest wyświetlana w górnym, małym wyświetlaczu. Należy nacisnąć przycisk REL/PC, aby aktywować tę funkcję pomiarową. Wyświetlacz wskazuje. Automatyczna selekcja zakresu pomiarowego zostaje teraz dezaktywowana. Aby wyłączyć tę funkcję należy ponownie nacisnąć przycisk REL/PC lub zmienić funkcję pomiaru. Funkcja REL nie jest aktywna w zakresach pomiarowych dla temperatury, testów ciągłości, testów diodowych, pomiarów częstotliwości oraz pomiarów napięcia za pomocą filtrów dolnoprzepustowych. Strona 20 z 26

21 7. FUNKCJA HOLD Funkcja HOLD zamraża aktualnie wskazywaną mierzoną wartość, aby użytkownik mógł łatwo odczytać zapis. nieprawidłowe! Przy testowaniu przewodów pod napięciem należy upewnić się przed rozpoczęciem pomiaru, że ta funkcja nie jest aktywna. W innym wypadku pomiary będą Aby włączyć tę funkcję należy nacisnąć przycisk H (10); sygnał dźwiękowy potwierdzi tę komendę, a na wyświetlaczu pojawi się H. Aby wyłączyć funkcję HOLD należy ponownie nacisnąć przycisk H lub zmienić funkcję pomiaru. 8. FUNKCJA MAX/MIV, AVG Funkcja MAX/MIN aktywuje zapis i wyświetlanie wartości maksymalnych i minimalnych podczas pomiaru. Kiedy funkcja MAX/MIN jest aktywna, wyświetlana jest albo wartość maksymalna i minimalna. Aktualnie mierzona wartość jest nadal wyświetlana w małym górnym wyświetlaczu. Ilustracja pokazuje przykład dla zakresu pomiarowego napięcia DC. Aktualny zakres pomiarowy jest ustawiany za pomocą przyciśnięcia przycisku MAX/MIN (zakres automatyczny jest wyłączony). Wyświetlacz pokazuje odwrotny symbol MINIMAX oraz MANUAL. Aktualnie mierzona wartość będzie wyświetlana. Nacisnąć ponownie, aby włączyć funkcję MAX. Maksymalna wartość jest bezustannie pokazywana na Strona 21 z 26

22 głównym wyświetlaczu. Można rozpoznać tę wartość dzięki symbolowi MAX. Nacisnąć ponownie, aby włączyć funkcje MIN. Wartość minimalna jest bezustannie na głównym wyświetlaczu. Można rozpoznać tę wartość dzięki symbolowi MIN. Automatyczna selekcja zakresu pomiarowego nie jest teraz aktywna. Nacisnąć ponownie, aby włączyć funkcję AVG. Wartość średnia jest bezustannie pokazywana na głównym wyświetlaczu. Można rozpoznać tę wartość dzięki symbolowi AVG. Automatyczna selekcja zakresu pomiarowego nie jest teraz aktywna. Aby wyłączyć tę funkcję należy przytrzymać wciśnięty przycisk MAX/MIN przez ok. 2 sek. Odwrotny symbol MAXMIN gaśnie, a automatyczna selekcja zakresu pomiarowego jest aktywowana. Funkcja MAX-MIN nie jest dostępna dla wszystkich funkcji pomiarowych. 9. FUNKCJA NISKIEJ IMPEDANCJI 400 KΩ Ta funkcja może być stosowana jedynie dla napięć do 1,000 V i tylko do 3 sekund! Ta funkcja aktywuje redukcję impedancji pomiarowej z 10 MΩ do 400 kω w zakresie pomiarowym napięcia. Poprzez redukcję impedancji pomiarowej możliwe napięcia fantomowe mogące fałszować wynik pomiaru są tłumione. Należy naciskać ten przycisk (9) podczas pomiaru napięcia (maks. 1,000V!) przez nie dłużej niż 3 sekundy. Po zwolnieniu przycisku, multimetr powraca do normalnej impedancji pomiarowej o wartości 10 MΩ. Kiedy przycisk jest wciśnięty, słyszalny jest sygnał dźwiękowy i wyświetla się komunikat WARNING! 10. TRYB PORÓWNAWCZY (COMP-MODE) W pomiarze porównawczym główny wyświetlacz pokazuje jedynie odpowiedni status aktualnie mierzonej wartości w stosunku do progów zakresu ustawionych po określeniu Strona 22 z 26

23 górnego i dolnego progu dla aktualnie mierzonej jednostki. Aby ustawić wartości progowe trybu porównawczego należy postępować w następujący sposób: - Włączyć multimetr i wybrać odpowiedni zakres pomiarowy - Włożyć przewody pomiarowe do odpowiednich gniazd pomiarowych. - Przytrzymać wciśnięty przycisk SHIFT/SET przez ok. 2 sek. Lewa górna część wyświetlacz wskazuje SHIFT. Wyświetlacze znajdują się w trybie SHIFT. - Ponownie przytrzymać wciśnięty przycisk SHIFT/SET przez ok. 2 sek, aby wejść w tryb ustawień SETUP. Ten wyświetlacz będzie teraz pokazywał symbol SETUP ponad wartością Następnie należy ustawić górny próg dla trybu porównawczego. Użyć przycisków LOAD/ oraz SAVE/, aby wybrać pojedyncze pozycje i zmienić ich wartości za pomocą przycisków + oraz -. - Nacisnąć SHIFT/SETUP po wykonaniu ustawienia, aby ustawić niski próg trybu porównawczego. Użyć przycisków LOAD/ oraz SAVE/ ponownie, aby wybrać pojedyncze pozycje i zmienić ich wartości za pomocą przycisków + oraz -. - Nacisnąć przycisk SHIFT/SETUP aby określić status pomiaru. Przy wyborze opcji outer mierzona wartość jest deklarowana jako przepuszczona (PASS) jeśli znajduje się poza górnym i dolnym progiem. Dla opcji inner, mierzona wartość jest deklarowana jako przepuszczona (PASS), jeśli znajduje się w obrębie górnego i dolnego progu. - Opuścić tryb ustawień SETUP naciskając przycisk SHIFT/SETUP przez ok. 2 sek. Przeprowadzanie pomiaru porównawczego: - Należy wybrać odpowiedni zakres pomiarowy. - Przyciskać przycisk SHIFT/SETUP przez ok. 2 sek. Lewa górna część wyświetlacza wskazuje SHIFT. Użytkownik wszedł do trybu SHIFT. - Nacisnąć przycisk COMP. Automatyczna selekcja zakresu pomiarowego nie jest teraz aktywna. Przed Strona 23 z 26

24 rozpoczęciem pomiaru teraz należy upewnić się, że ustawiony został prawidłowy zakres pomiarowy. Należy go wybrać za pomocą przycisku RANGE. - Połączyć dwa pręty pomiarowe z obiektem, na którym ma zostać przeprowadzony pomiar - Zmierzona wartość jest wyświetlana z odpowiednią jednostką - Prawy górny wyświetlacz pokazuje symbole PASS (przepuszczona) oraz NG (nie przepuszczona wartość), aby pokazać, czy aktualnie mierzona wartość znajduje się w obrębie, lub poza ustawionych wartości progowych, w zależności od poprzedniego ustawienia. - Nacisnąć ponownie przycisk COMP. Aby zakończyć tryb porównawczy. 11. REJESTROWANIE I ZARZĄDZANIE MIERZONYMI WARTOŚCIAMI Multimetr cyfrowy VC880 z jego funkcją rejestrowania danych zapewnia opcję rejestrowania do 1000 zmierzonych wartości. Aby zachować zmierzone wartości, należy postępować w następujący sposób: - Przyciskać przycisk SHIFT/SETUP przez ok. 2 sek. przy włączonym miltimetrze. Lewa górna cześć wyświetlacza wskazuje SHIFT. Użytkownik wszedł do trybu SHIFT. - Następnie należy nacisnąć przycisk SAVE, aby zachować aktualnie mierzoną wartość. - Aby zachować inną wartość należy ponownie nacisnąć MAX/MIN. - Aby wyjść z trybu SHIFT, nacisnąć SHIFT/SETUP. Aby zachowywać zmierzone wartości co sekundę należy postępować w następujący sposób: - Naciskać przycisk SHIFT/SETUP przez ok. 2 sek. z włączonym multimetrze. Lewa górna część wyświetlacza wskaże SHIFT. Użytkownik wszedł do trybu SHIFT. - Wciskać przycisk SAVE przez ok. 2 sek., aby rozpocząć zapis. Urządzenie zachowuje teraz jedną mierzoną wartość na sekundę. Symbol MEM miga. - Wciskać przycisk SAVE ponownie przez ok. 2 sek., aby zatrzymać nagrywanie. - Wciskać przycisk SAVE ponownie przez ok. 2 sek., aby kontynuować zapis. - Aby wyjść z trybu SHIFT, nacisnąć SHIFT/SETU. Strona 24 z 26

25 Wyświetlanie zachowanych zmierzonych wartości: - Wciskać przycisk SHIFT/SETUP przez ok. 2 sek. z włączonym multimetrem. Lewa górna część wyświetlacza wskaże SHIFT. Użytkownik wejdzie do trybu SHIFT. - Następnie nacisnąć przycisk LOAD. Na wyświetlaczu pojawi się MR. - Poruszać się po poszczególnych zapisach naciskając + lub -. - Aby wyjść z trybu SHIFT należy nacisnąć SHIFT/SETUP. Kasowanie zachowanych zmierzonych wartości: - Wciskać przycisk SHIFT/SETUP przez ok. 2 sek. z włączonym multimetrem. Lewa górna część wyświetlacza wskaże SHIFT. Użytkownik wejdzie do trybu SHIFT. - Wciskać przycisk LOAD przez ok. 2 sek. Pojawi się komunikat CLR i liczba zachowanych zmierzonych wartości powróci do zera. - Aby wyjść z trybu SHIFT należy nacisnąć SHIFT/SETUP. 12. FUNKCJA AUTOMATYCZNEGO WYŁĄCZANIA ZASILANIA Multimetr wyłącza się automatycznie po 15 minutach, jeśli nie zostanie wciśnięty lub przekręcony żaden przycisk, ani obrotowy regulator. Ta funkcja chroni baterię, oszczędza moc baterii i wydłuża żywotność. Aby reaktywować multimetr po automatycznym wyłączeniu należy użyć obracanego regulatora lub nacisnąć jakikolwiek przycisk (z wyjątkiem przycisku niskiej impedancji (9)). Funkcja automatycznego wyłączania zasilania jest dezaktywowana kiedy interfejs jest aktywny, aby połączenie danych nie zostało przerwane. Ta funkcja pozostaje nieaktywna dopóki interfejs nie zostanie ponownie wyłączony. 13. INTERFEJS OPTYCZNY Optycznie oddzielony interfejs jest umieszczony na tyle miernika. Służy on do przesyłania danych do komputera do dalszej obróbki. Łącze danych może być utworzone za pomocą opcjonalnego kabla do transmisji danych (USB) z darmowym interfejsem na komputerze użytkownika. Strona 25 z 26

26 Należy zsunąć pokrywę interfejsu (11) z obudowy, w górę. Należy dopasować adapter o kształcie klina opcjonalnego kabla interfejsu do rowka obudowy (11) na multimetrze od góry. Interfejs jest wyłączony w trybie normalnym. Aby go aktywować należy wciskać przycisk REL/PC przez 2 sekundy, kiedy multimetr będzie włączony. Aktywacja jest wskazana za pomocą symbolu interfejsu i krótkiego sygnału. Aby dezaktywować, należy naciskać przycisk REL/PC przez ok. 2 sek. lub wyłączyć multimetr. Opcjonalny kabel do transmisji danych jest dostępny pod numerem produktu: PODŚWIETLENIE WYŚWIETLACZA Wyświetlacz może być oświetlany słabym światłem. Oświetlenie wyłącza się automatycznie po ok. 10 sek. Aby je włączyć należy naciskać przycisk LIGHT (10) przez ok. 2 sek. Aby wcześniej wyłączyć oświetlenie należy naciskać przycisk LIGHT ponownie przez ok. 2 sek, lub wyłączyć multimetr. Strona 26 z 26
