1 Skrócona instrukcja instalacji Systemy wyspowe Systemy wyspowe z SUNNY ISLAND 3.0M/4.4M/6.0H/8.0H Off-Grid-IS-pl-32 Wersja 3.2 POLSKI

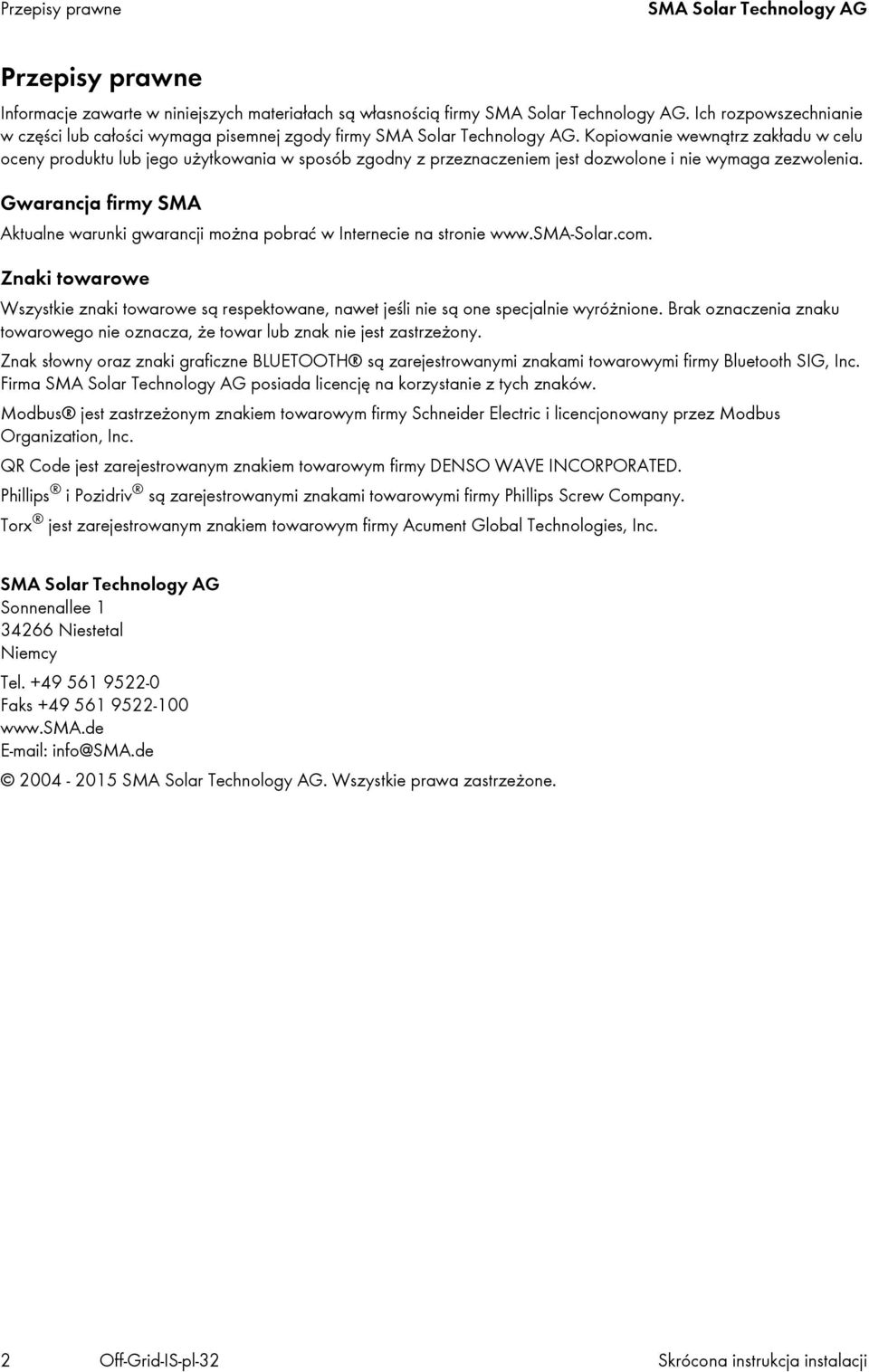

2 Przepisy prawne SMA Solar Technology AG Przepisy prawne Informacje zawarte w niniejszych materiałach są własnością firmy SMA Solar Technology AG. Ich rozpowszechnianie w części lub całości wymaga pisemnej zgody firmy SMA Solar Technology AG. Kopiowanie wewnątrz zakładu w celu oceny produktu lub jego użytkowania w sposób zgodny z przeznaczeniem jest dozwolone i nie wymaga zezwolenia. Gwarancja firmy SMA Aktualne warunki gwarancji można pobrać w Internecie na stronie Znaki towarowe Wszystkie znaki towarowe są respektowane, nawet jeśli nie są one specjalnie wyróżnione. Brak oznaczenia znaku towarowego nie oznacza, że towar lub znak nie jest zastrzeżony. Znak słowny oraz znaki graficzne BLUETOOTH są zarejestrowanymi znakami towarowymi firmy Bluetooth SIG, Inc. Firma SMA Solar Technology AG posiada licencję na korzystanie z tych znaków. Modbus jest zastrzeżonym znakiem towarowym firmy Schneider Electric i licencjonowany przez Modbus Organization, Inc. QR Code jest zarejestrowanym znakiem towarowym firmy DENSO WAVE INCORPORATED. Phillips i Pozidriv są zarejestrowanymi znakami towarowymi firmy Phillips Screw Company. Torx jest zarejestrowanym znakiem towarowym firmy Acument Global Technologies, Inc. SMA Solar Technology AG Sonnenallee Niestetal Niemcy Tel Faks info@sma.de SMA Solar Technology AG. Wszystkie prawa zastrzeżone. 2 Off-Grid-IS-pl-32 Skrócona instrukcja instalacji

3 SMA Solar Technology AG Spis treści Spis treści 1 Informacje na temat niniejszego dokumentu Zakres obowiązywania Treść i struktura dokumentu Grupa docelowa Szczegółowe informacje Symbole wskazówek Wyróżnienia Nazewnictwo Bezpieczeństwo Użytkowanie zgodne z przeznaczeniem Wskazówki dotyczące bezpieczeństwa Wskazówki dotyczące systemów wyspowych i opis systemu Funkcje systemu wyspowego Modułowa konstrukcja System pojedynczy fazowy system jednoklastrowy fazowy system jednoklastrowy System wieloklastrowy Wskazówki dotyczące systemów wyspowych Opcjonalne komponenty i funkcje System pojedynczy Schemat ideowy połączeń Podłączenie falownika Sunny Island Podłączenie RS485 do Sunny WebBox Wykonanie podstawowej konfiguracji falownika Sunny Island System jednoklastrowy Schemat ideowy połączeń w 1-fazowym systemie jednoklastrowym Schemat ideowy połączeń w 3-fazowym systemie jednoklastrowym Podłączenie falownika Sunny Island Podłączenie modułu nadrzędnego (master) Podłączenie modułu podrzędnego (slave) Podłączenie RS485 do Sunny WebBox Wykonanie podstawowej konfiguracji System wieloklastrowy Schemat ideowy i podłączenie falowników Sunny Island Wykonanie podstawowej konfiguracji Uruchomienie Przejście do trybu pracy instalatora Uruchomienie przekaźnika wielofunkcyjnego Uruchomienie systemu Test czujnika prądu akumulatora Test generatora Skrócona instrukcja instalacji Off-Grid-IS-pl-32 3

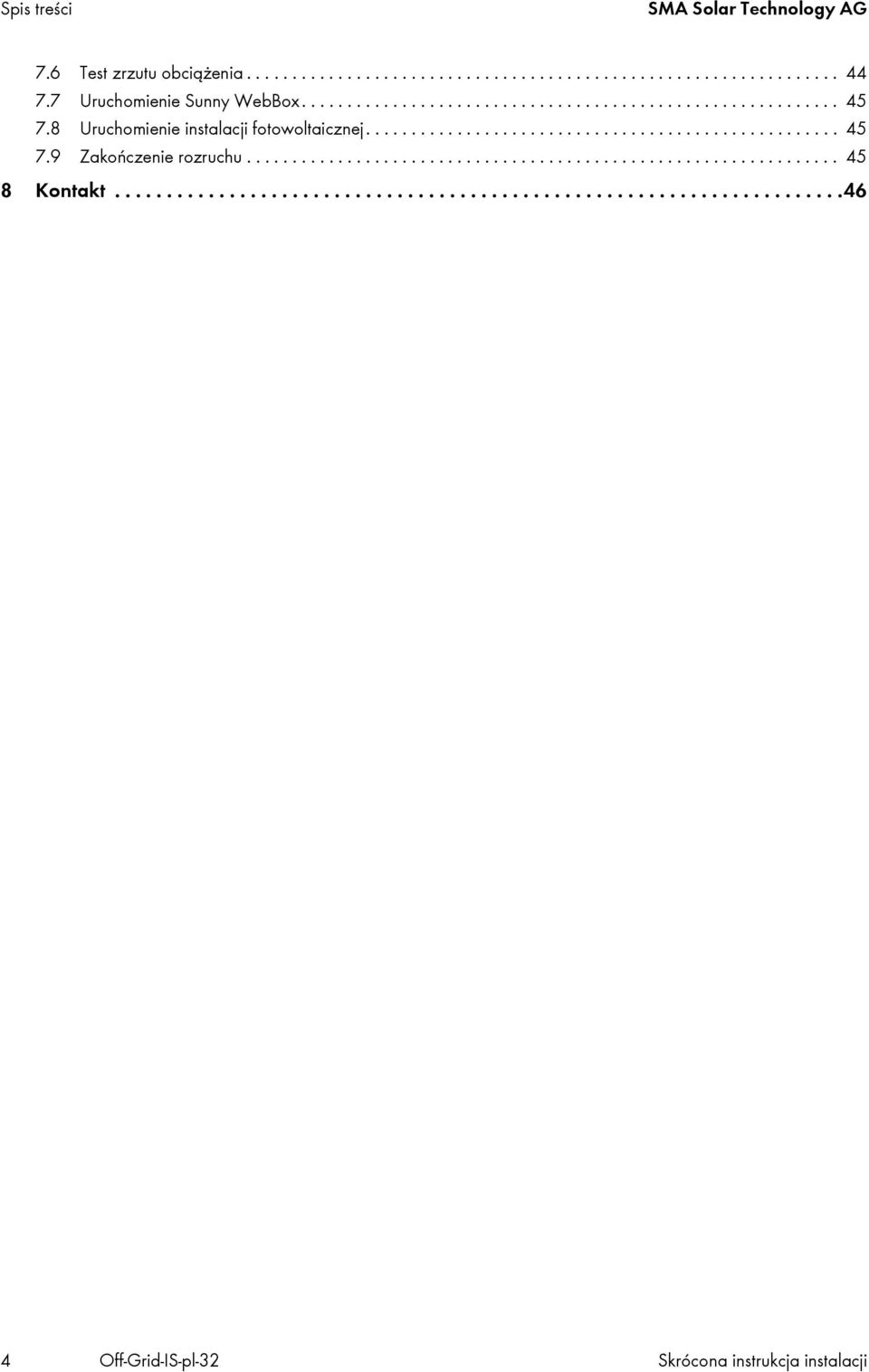

4 Spis treści SMA Solar Technology AG 7.6 Test zrzutu obciążenia Uruchomienie Sunny WebBox Uruchomienie instalacji fotowoltaicznej Zakończenie rozruchu Kontakt Off-Grid-IS-pl-32 Skrócona instrukcja instalacji

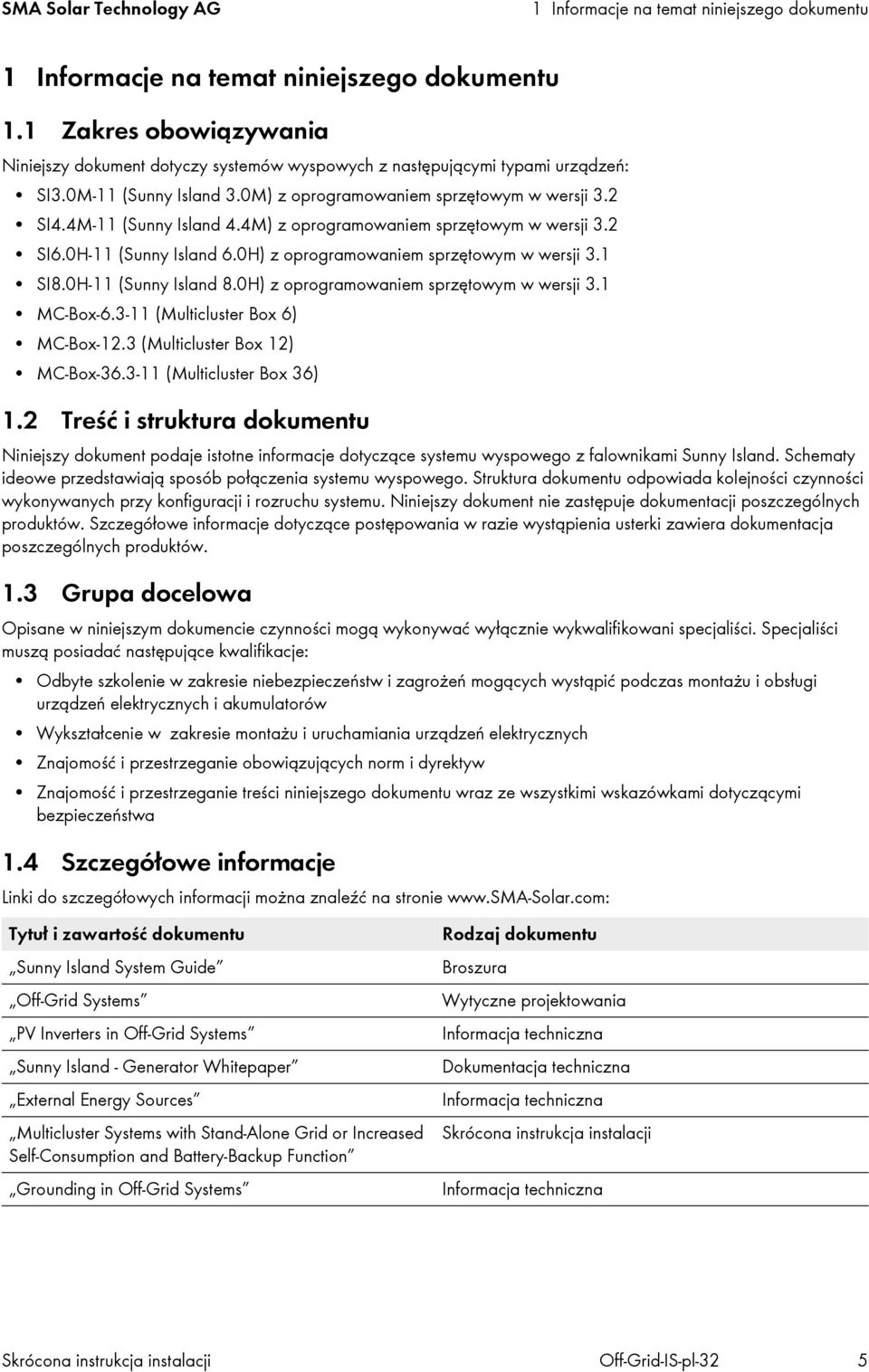

5 SMA Solar Technology AG 1 Informacje na temat niniejszego dokumentu 1 Informacje na temat niniejszego dokumentu 1.1 Zakres obowiązywania Niniejszy dokument dotyczy systemów wyspowych z następującymi typami urządzeń: SI3.0M-11 (Sunny Island 3.0M) z oprogramowaniem sprzętowym w wersji 3.2 SI4.4M-11 (Sunny Island 4.4M) z oprogramowaniem sprzętowym w wersji 3.2 SI6.0H-11 (Sunny Island 6.0H) z oprogramowaniem sprzętowym w wersji 3.1 SI8.0H-11 (Sunny Island 8.0H) z oprogramowaniem sprzętowym w wersji 3.1 MC-Box (Multicluster Box 6) MC-Box-12.3 (Multicluster Box 12) MC-Box (Multicluster Box 36) 1.2 Treść i struktura dokumentu Niniejszy dokument podaje istotne informacje dotyczące systemu wyspowego z falownikami Sunny Island. Schematy ideowe przedstawiają sposób połączenia systemu wyspowego. Struktura dokumentu odpowiada kolejności czynności wykonywanych przy konfiguracji i rozruchu systemu. Niniejszy dokument nie zastępuje dokumentacji poszczególnych produktów. Szczegółowe informacje dotyczące postępowania w razie wystąpienia usterki zawiera dokumentacja poszczególnych produktów. 1.3 Grupa docelowa Opisane w niniejszym dokumencie czynności mogą wykonywać wyłącznie wykwalifikowani specjaliści. Specjaliści muszą posiadać następujące kwalifikacje: Odbyte szkolenie w zakresie niebezpieczeństw i zagrożeń mogących wystąpić podczas montażu i obsługi urządzeń elektrycznych i akumulatorów Wykształcenie w zakresie montażu i uruchamiania urządzeń elektrycznych Znajomość i przestrzeganie obowiązujących norm i dyrektyw Znajomość i przestrzeganie treści niniejszego dokumentu wraz ze wszystkimi wskazówkami dotyczącymi bezpieczeństwa 1.4 Szczegółowe informacje Linki do szczegółowych informacji można znaleźć na stronie Tytuł i zawartość dokumentu Sunny Island System Guide Off-Grid Systems PV Inverters in Off-Grid Systems Sunny Island - Generator Whitepaper External Energy Sources Multicluster Systems with Stand-Alone Grid or Increased Self-Consumption and Battery-Backup Function Grounding in Off-Grid Systems Rodzaj dokumentu Broszura Wytyczne projektowania Informacja techniczna Dokumentacja techniczna Informacja techniczna Skrócona instrukcja instalacji Informacja techniczna Skrócona instrukcja instalacji Off-Grid-IS-pl-32 5

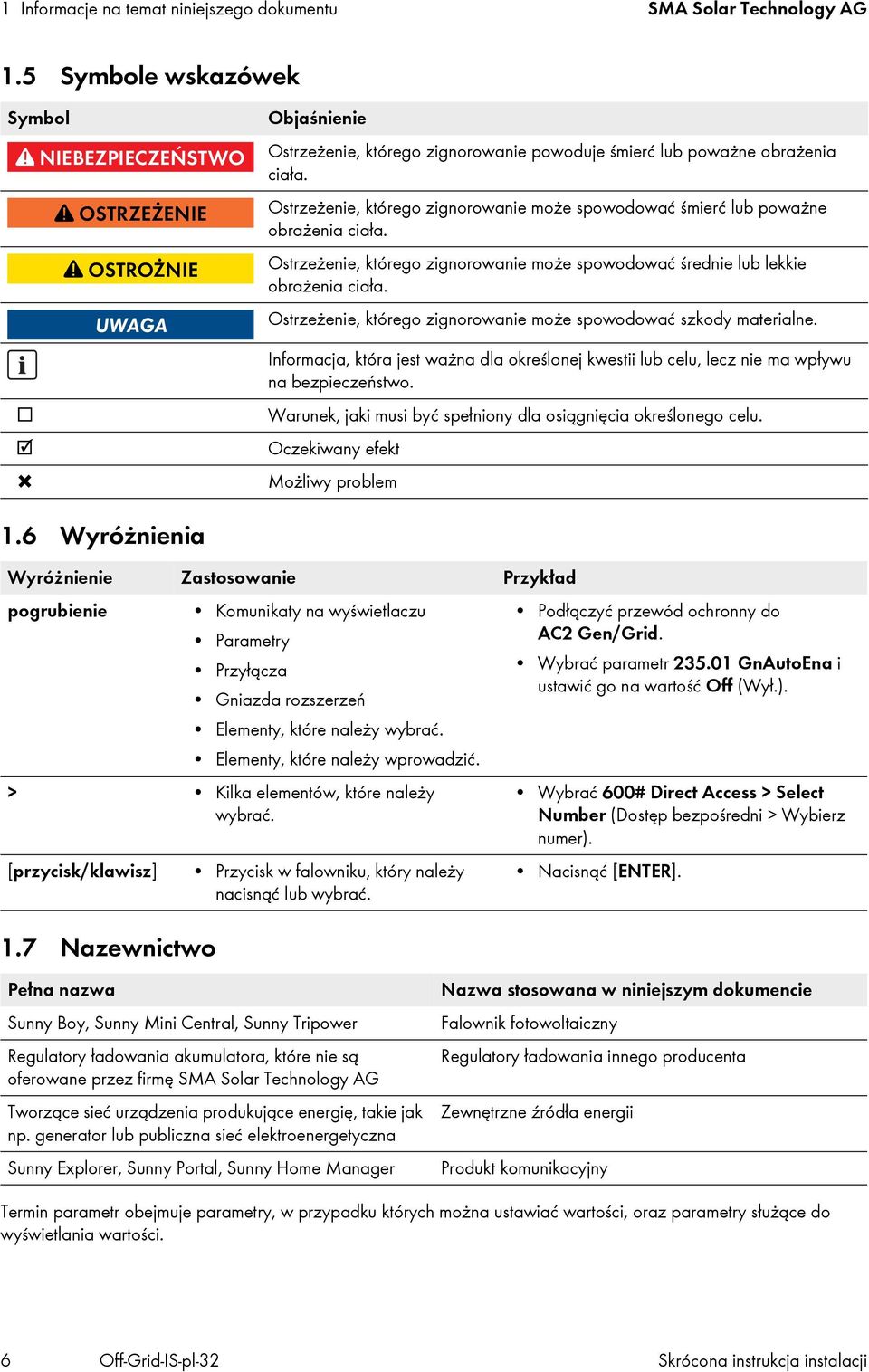

6 1 Informacje na temat niniejszego dokumentu SMA Solar Technology AG 1.5 Symbole wskazówek Symbol Objaśnienie Ostrzeżenie, którego zignorowanie powoduje śmierć lub poważne obrażenia ciała. Ostrzeżenie, którego zignorowanie może spowodować śmierć lub poważne obrażenia ciała. Ostrzeżenie, którego zignorowanie może spowodować średnie lub lekkie obrażenia ciała. Ostrzeżenie, którego zignorowanie może spowodować szkody materialne. Informacja, która jest ważna dla określonej kwestii lub celu, lecz nie ma wpływu na bezpieczeństwo. Warunek, jaki musi być spełniony dla osiągnięcia określonego celu. Oczekiwany efekt Możliwy problem 1.6 Wyróżnienia Wyróżnienie Zastosowanie Przykład pogrubienie Komunikaty na wyświetlaczu Parametry Przyłącza Gniazda rozszerzeń Elementy, które należy wybrać. Elementy, które należy wprowadzić. > Kilka elementów, które należy wybrać. [przycisk/klawisz] 1.7 Nazewnictwo Przycisk w falowniku, który należy nacisnąć lub wybrać. Podłączyć przewód ochronny do AC2 Gen/Grid. Wybrać parametr GnAutoEna i ustawić go na wartość Off (Wył.). Wybrać 600# Direct Access > Select Number (Dostęp bezpośredni > Wybierz numer). Nacisnąć [ENTER]. Pełna nazwa Sunny Boy, Sunny Mini Central, Sunny Tripower Regulatory ładowania akumulatora, które nie są oferowane przez firmę SMA Solar Technology AG Tworzące sieć urządzenia produkujące energię, takie jak np. generator lub publiczna sieć elektroenergetyczna Sunny Explorer, Sunny Portal, Sunny Home Manager Nazwa stosowana w niniejszym dokumencie Falownik fotowoltaiczny Regulatory ładowania innego producenta Zewnętrzne źródła energii Produkt komunikacyjny Termin parametr obejmuje parametry, w przypadku których można ustawiać wartości, oraz parametry służące do wyświetlania wartości. 6 Off-Grid-IS-pl-32 Skrócona instrukcja instalacji

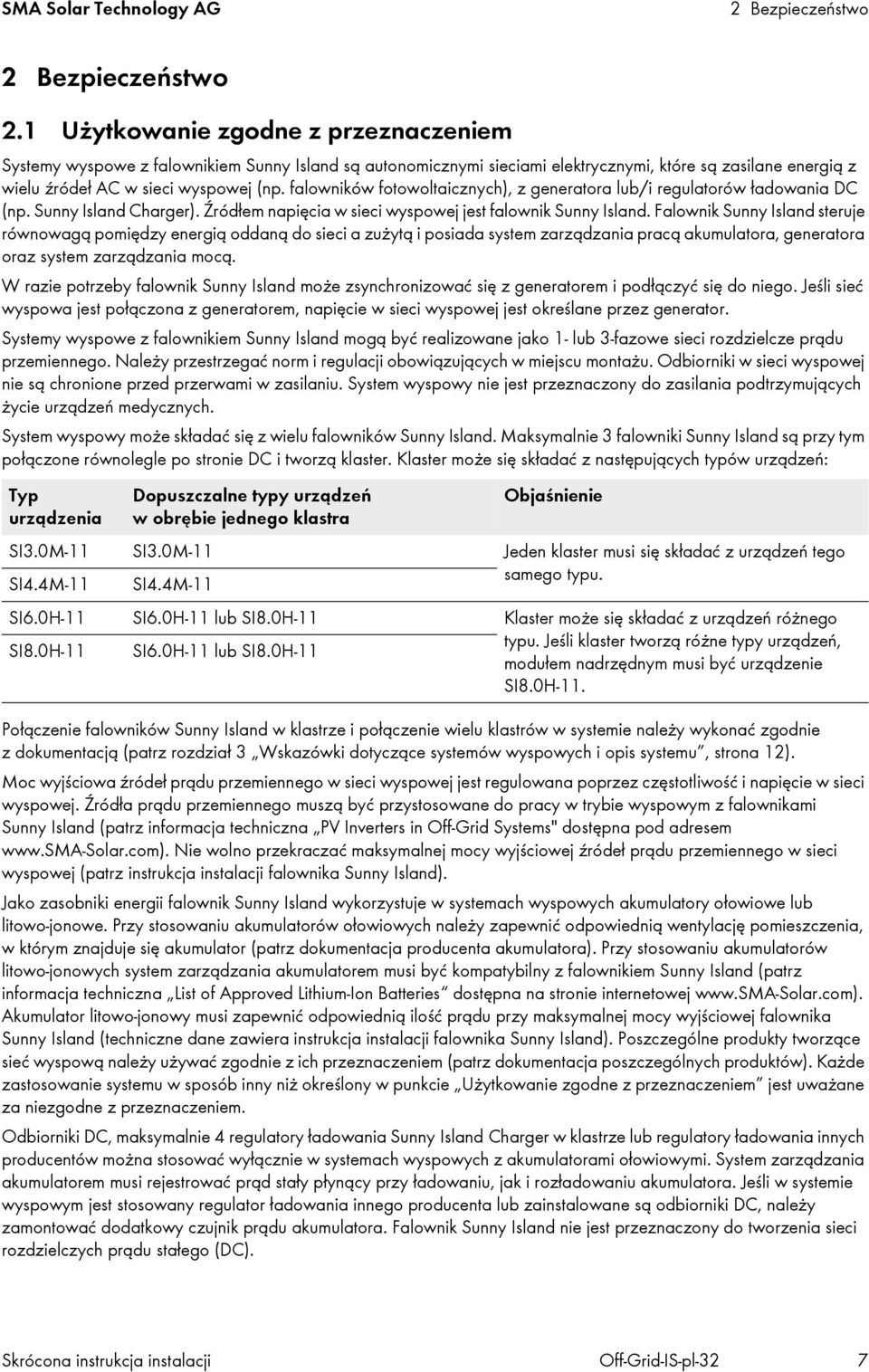

7 SMA Solar Technology AG 2 Bezpieczeństwo 2 Bezpieczeństwo 2.1 Użytkowanie zgodne z przeznaczeniem Systemy wyspowe z falownikiem Sunny Island są autonomicznymi sieciami elektrycznymi, które są zasilane energią z wielu źródeł AC w sieci wyspowej (np. falowników fotowoltaicznych), z generatora lub/i regulatorów ładowania DC (np. Sunny Island Charger). Źródłem napięcia w sieci wyspowej jest falownik Sunny Island. Falownik Sunny Island steruje równowagą pomiędzy energią oddaną do sieci a zużytą i posiada system zarządzania pracą akumulatora, generatora oraz system zarządzania mocą. W razie potrzeby falownik Sunny Island może zsynchronizować się z generatorem i podłączyć się do niego. Jeśli sieć wyspowa jest połączona z generatorem, napięcie w sieci wyspowej jest określane przez generator. Systemy wyspowe z falownikiem Sunny Island mogą być realizowane jako 1- lub 3-fazowe sieci rozdzielcze prądu przemiennego. Należy przestrzegać norm i regulacji obowiązujących w miejscu montażu. Odbiorniki w sieci wyspowej nie są chronione przed przerwami w zasilaniu. System wyspowy nie jest przeznaczony do zasilania podtrzymujących życie urządzeń medycznych. System wyspowy może składać się z wielu falowników Sunny Island. Maksymalnie 3 falowniki Sunny Island są przy tym połączone równolegle po stronie DC i tworzą klaster. Klaster może się składać z następujących typów urządzeń: Typ urządzenia Dopuszczalne typy urządzeń w obrębie jednego klastra Objaśnienie SI3.0M-11 SI3.0M-11 Jeden klaster musi się składać z urządzeń tego SI4.4M-11 SI4.4M-11 samego typu. SI6.0H-11 SI6.0H-11 lub SI8.0H-11 Klaster może się składać z urządzeń różnego SI8.0H-11 SI6.0H-11 lub SI8.0H-11 typu. Jeśli klaster tworzą różne typy urządzeń, modułem nadrzędnym musi być urządzenie SI8.0H-11. Połączenie falowników Sunny Island w klastrze i połączenie wielu klastrów w systemie należy wykonać zgodnie z dokumentacją (patrz rozdział 3 Wskazówki dotyczące systemów wyspowych i opis systemu, strona 12). Moc wyjściowa źródeł prądu przemiennego w sieci wyspowej jest regulowana poprzez częstotliwość i napięcie w sieci wyspowej. Źródła prądu przemiennego muszą być przystosowane do pracy w trybie wyspowym z falownikami Sunny Island (patrz informacja techniczna PV Inverters in Off-Grid Systems" dostępna pod adresem Nie wolno przekraczać maksymalnej mocy wyjściowej źródeł prądu przemiennego w sieci wyspowej (patrz instrukcja instalacji falownika Sunny Island). Jako zasobniki energii falownik Sunny Island wykorzystuje w systemach wyspowych akumulatory ołowiowe lub litowo-jonowe. Przy stosowaniu akumulatorów ołowiowych należy zapewnić odpowiednią wentylację pomieszczenia, w którym znajduje się akumulator (patrz dokumentacja producenta akumulatora). Przy stosowaniu akumulatorów litowo-jonowych system zarządzania akumulatorem musi być kompatybilny z falownikiem Sunny Island (patrz informacja techniczna List of Approved Lithium-Ion Batteries dostępna na stronie internetowej Akumulator litowo-jonowy musi zapewnić odpowiednią ilość prądu przy maksymalnej mocy wyjściowej falownika Sunny Island (techniczne dane zawiera instrukcja instalacji falownika Sunny Island). Poszczególne produkty tworzące sieć wyspową należy używać zgodnie z ich przeznaczeniem (patrz dokumentacja poszczególnych produktów). Każde zastosowanie systemu w sposób inny niż określony w punkcie Użytkowanie zgodne z przeznaczeniem jest uważane za niezgodne z przeznaczeniem. Odbiorniki DC, maksymalnie 4 regulatory ładowania Sunny Island Charger w klastrze lub regulatory ładowania innych producentów można stosować wyłącznie w systemach wyspowych z akumulatorami ołowiowymi. System zarządzania akumulatorem musi rejestrować prąd stały płynący przy ładowaniu, jak i rozładowaniu akumulatora. Jeśli w systemie wyspowym jest stosowany regulator ładowania innego producenta lub zainstalowane są odbiorniki DC, należy zamontować dodatkowy czujnik prądu akumulatora. Falownik Sunny Island nie jest przeznaczony do tworzenia sieci rozdzielczych prądu stałego (DC). Skrócona instrukcja instalacji Off-Grid-IS-pl-32 7

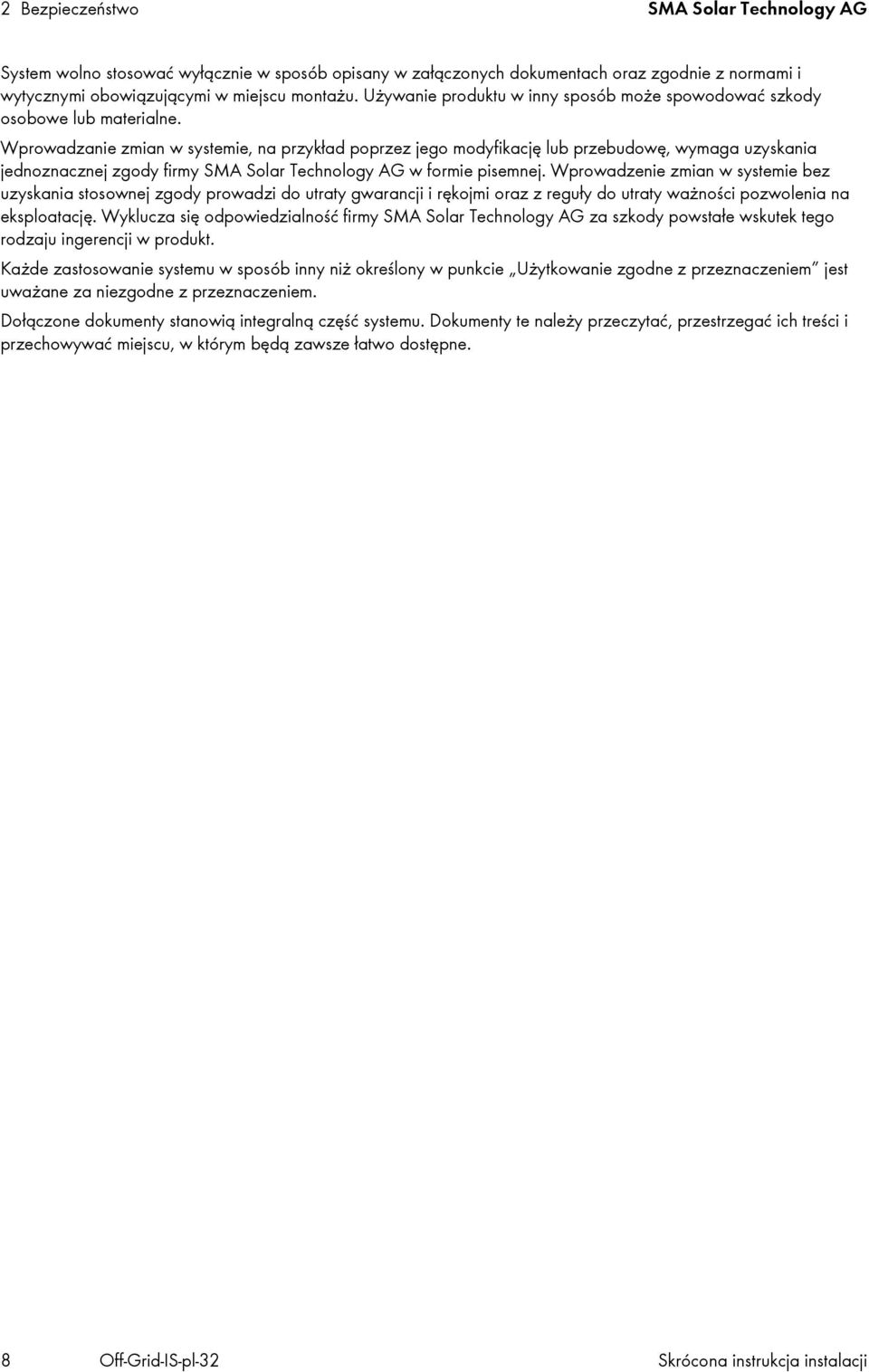

8 2 Bezpieczeństwo SMA Solar Technology AG System wolno stosować wyłącznie w sposób opisany w załączonych dokumentach oraz zgodnie z normami i wytycznymi obowiązującymi w miejscu montażu. Używanie produktu w inny sposób może spowodować szkody osobowe lub materialne. Wprowadzanie zmian w systemie, na przykład poprzez jego modyfikację lub przebudowę, wymaga uzyskania jednoznacznej zgody firmy SMA Solar Technology AG w formie pisemnej. Wprowadzenie zmian w systemie bez uzyskania stosownej zgody prowadzi do utraty gwarancji i rękojmi oraz z reguły do utraty ważności pozwolenia na eksploatację. Wyklucza się odpowiedzialność firmy SMA Solar Technology AG za szkody powstałe wskutek tego rodzaju ingerencji w produkt. Każde zastosowanie systemu w sposób inny niż określony w punkcie Użytkowanie zgodne z przeznaczeniem jest uważane za niezgodne z przeznaczeniem. Dołączone dokumenty stanowią integralną część systemu. Dokumenty te należy przeczytać, przestrzegać ich treści i przechowywać miejscu, w którym będą zawsze łatwo dostępne. 8 Off-Grid-IS-pl-32 Skrócona instrukcja instalacji

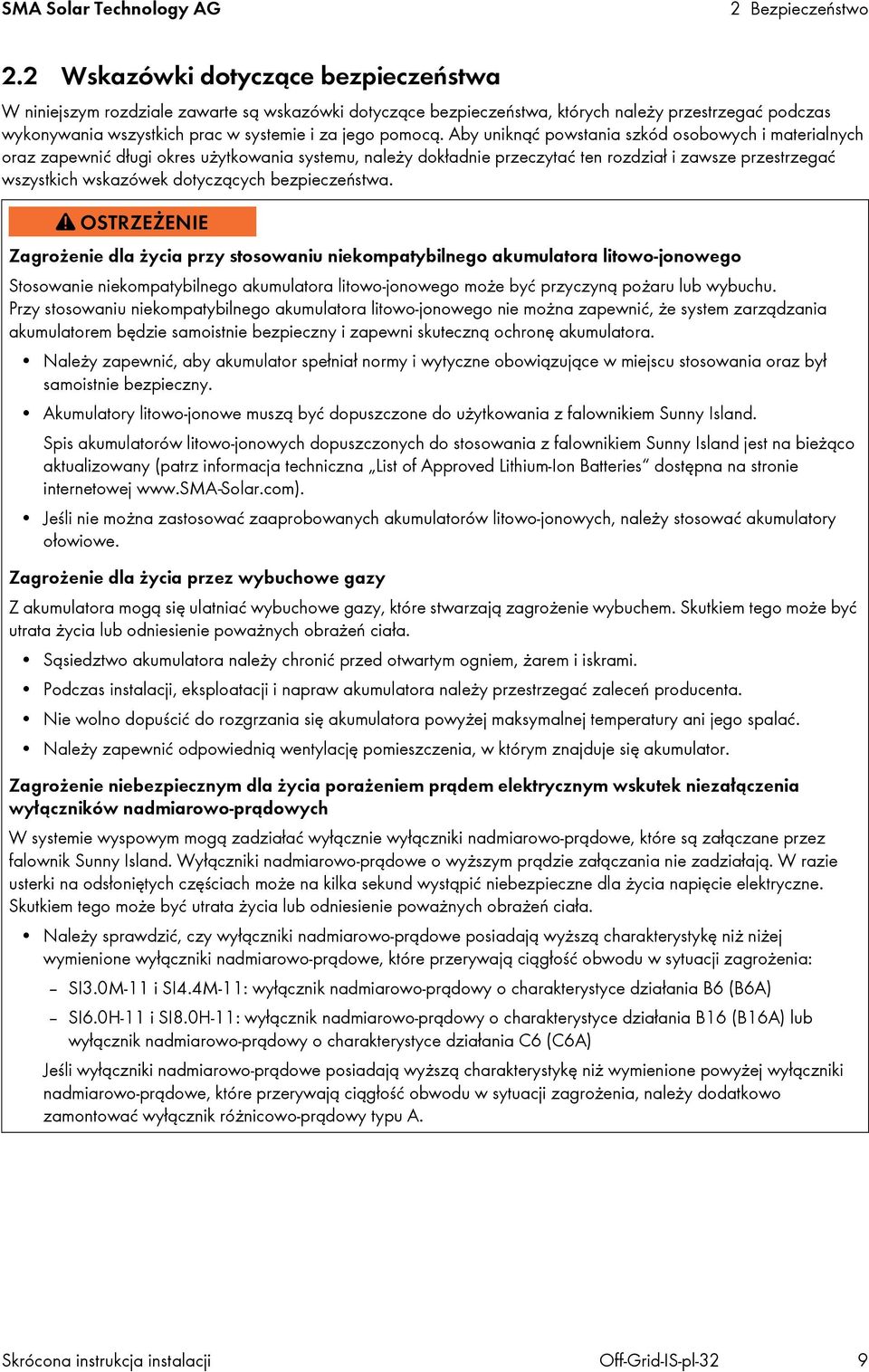

9 SMA Solar Technology AG 2 Bezpieczeństwo 2.2 Wskazówki dotyczące bezpieczeństwa W niniejszym rozdziale zawarte są wskazówki dotyczące bezpieczeństwa, których należy przestrzegać podczas wykonywania wszystkich prac w systemie i za jego pomocą. Aby uniknąć powstania szkód osobowych i materialnych oraz zapewnić długi okres użytkowania systemu, należy dokładnie przeczytać ten rozdział i zawsze przestrzegać wszystkich wskazówek dotyczących bezpieczeństwa. Zagrożenie dla życia przy stosowaniu niekompatybilnego akumulatora litowo-jonowego Stosowanie niekompatybilnego akumulatora litowo-jonowego może być przyczyną pożaru lub wybuchu. Przy stosowaniu niekompatybilnego akumulatora litowo-jonowego nie można zapewnić, że system zarządzania akumulatorem będzie samoistnie bezpieczny i zapewni skuteczną ochronę akumulatora. Należy zapewnić, aby akumulator spełniał normy i wytyczne obowiązujące w miejscu stosowania oraz był samoistnie bezpieczny. Akumulatory litowo-jonowe muszą być dopuszczone do użytkowania z falownikiem Sunny Island. Spis akumulatorów litowo-jonowych dopuszczonych do stosowania z falownikiem Sunny Island jest na bieżąco aktualizowany (patrz informacja techniczna List of Approved Lithium-Ion Batteries dostępna na stronie internetowej Jeśli nie można zastosować zaaprobowanych akumulatorów litowo-jonowych, należy stosować akumulatory ołowiowe. Zagrożenie dla życia przez wybuchowe gazy Z akumulatora mogą się ulatniać wybuchowe gazy, które stwarzają zagrożenie wybuchem. Skutkiem tego może być utrata życia lub odniesienie poważnych obrażeń ciała. Sąsiedztwo akumulatora należy chronić przed otwartym ogniem, żarem i iskrami. Podczas instalacji, eksploatacji i napraw akumulatora należy przestrzegać zaleceń producenta. Nie wolno dopuścić do rozgrzania się akumulatora powyżej maksymalnej temperatury ani jego spalać. Należy zapewnić odpowiednią wentylację pomieszczenia, w którym znajduje się akumulator. Zagrożenie niebezpiecznym dla życia porażeniem prądem elektrycznym wskutek niezałączenia wyłączników nadmiarowo-prądowych W systemie wyspowym mogą zadziałać wyłącznie wyłączniki nadmiarowo-prądowe, które są załączane przez falownik Sunny Island. Wyłączniki nadmiarowo-prądowe o wyższym prądzie załączania nie zadziałają. W razie usterki na odsłoniętych częściach może na kilka sekund wystąpić niebezpieczne dla życia napięcie elektryczne. Skutkiem tego może być utrata życia lub odniesienie poważnych obrażeń ciała. Należy sprawdzić, czy wyłączniki nadmiarowo-prądowe posiadają wyższą charakterystykę niż niżej wymienione wyłączniki nadmiarowo-prądowe, które przerywają ciągłość obwodu w sytuacji zagrożenia: SI3.0M-11 i SI4.4M-11: wyłącznik nadmiarowo-prądowy o charakterystyce działania B6 (B6A) SI6.0H-11 i SI8.0H-11: wyłącznik nadmiarowo-prądowy o charakterystyce działania B16 (B16A) lub wyłącznik nadmiarowo-prądowy o charakterystyce działania C6 (C6A) Jeśli wyłączniki nadmiarowo-prądowe posiadają wyższą charakterystykę niż wymienione powyżej wyłączniki nadmiarowo-prądowe, które przerywają ciągłość obwodu w sytuacji zagrożenia, należy dodatkowo zamontować wyłącznik różnicowo-prądowy typu A. Skrócona instrukcja instalacji Off-Grid-IS-pl-32 9

10 2 Bezpieczeństwo SMA Solar Technology AG Zagrożenie niebezpiecznym dla życia porażeniem prądem elektrycznym wskutek uszkodzenia komponentu Eksploatacja urządzenia z uszkodzonym komponentem może prowadzić do zagrożeń, które mogą być przyczyną śmierci lub ciężkich obrażeń ciała. System wyspowy wolno eksploatować wyłącznie w nienagannym i bezpiecznym stanie technicznym. System wyspowy należy regularnie sprawdzać pod kątem występowania widocznych uszkodzeń. Należy zapewnić, aby wszystkie urządzenia zabezpieczające były zawsze łatwo dostępne. Należy zapewnić, aby wszystkie urządzenia zabezpieczające były zawsze sprawne. Zagrożenie niebezpiecznym dla życia porażeniem prądem elektrycznym przez występujące w produkcie napięcie W systemie wyspowym występuje wysokie napięcie. Usunięcie osłon (np. pokrywy obudowy) stwarza niebezpieczeństwo dotknięcia elementów będących pod napięciem, co może doprowadzić do śmierci lub odniesienia ciężkich obrażeń ciała wskutek porażenia prądem elektrycznym. Podczas wykonywania wszystkich prac przy instalacji elektrycznej należy stosować odpowiednie środki ochrony indywidualnej. Następujące elementy należy wyłączyć lub odłączyć spod napięcia w określonej poniżej kolejności: Odbiornik Generator Sunny Island W rozdzielnicy - wyłączniki nadmiarowo-prądowe falownika Sunny Island i generatora Rozłącznik izolacyjny akumulatora Zabezpieczyć system wyspowy przed ponownym włączeniem. Otworzyć pokrywę obudowy falownika Sunny Island i sprawdzić, czy w urządzeniu nie występuje napięcie. Uziemić i zewrzeć przewody AC na zewnątrz falownika Sunny Island. Osłonić lub oddzielić sąsiadujące elementy znajdujące się pod napięciem. Zagrożenie oparzeniem lub zatruciem się elektrolitem z akumulatora Przy niewłaściwym postępowaniu zawarty w akumulatorze elektrolit może doprowadzić do oparzenia oczu, organów oddychania i skóry oraz doprowadzić do zatrucia. Może to doprowadzić do odniesienia ciężkich obrażeń ciała i utraty wzroku. Obudowę akumulatora należy chronić przed zniszczeniem. Nie wolno otwierać ani deformować kształtu akumulatora. Podczas wykonywania wszystkich prac przy akumulatorze należy stosować odpowiednie środki ochrony indywidualnej, jak np. gumowe rękawice, fartuch, gumowe buty i okulary ochronne. Miejsca na skórze lub w oku, które miały kontakt z kwasem, należy dokładnie i długo przemywać czystą wodą, a następnie udać się do lekarza. W przypadku przedostania się oparów kwasu do górnych dróg oddechowych zasięgnąć porady lekarza. Podczas instalacji, eksploatacji i utylizacji akumulatora należy przestrzegać zaleceń producenta. Zagrożenie odniesieniem obrażeń przez prąd zwarciowy Prądy zwarciowe w akumulatorze mogą prowadzić do powstania łuku elektrycznego i emisji gorąca. Może to być przyczyną oparzeń lub uszkodzenia wzroku przez łuk świetlny. Nie należy nosić zegarków, pierścionków ani innych metalowych przedmiotów. Należy stosować izolowane narzędzia. Na akumulatorze nie wolno odkładać żadnych narzędzi ani metalowych części. 10 Off-Grid-IS-pl-32 Skrócona instrukcja instalacji

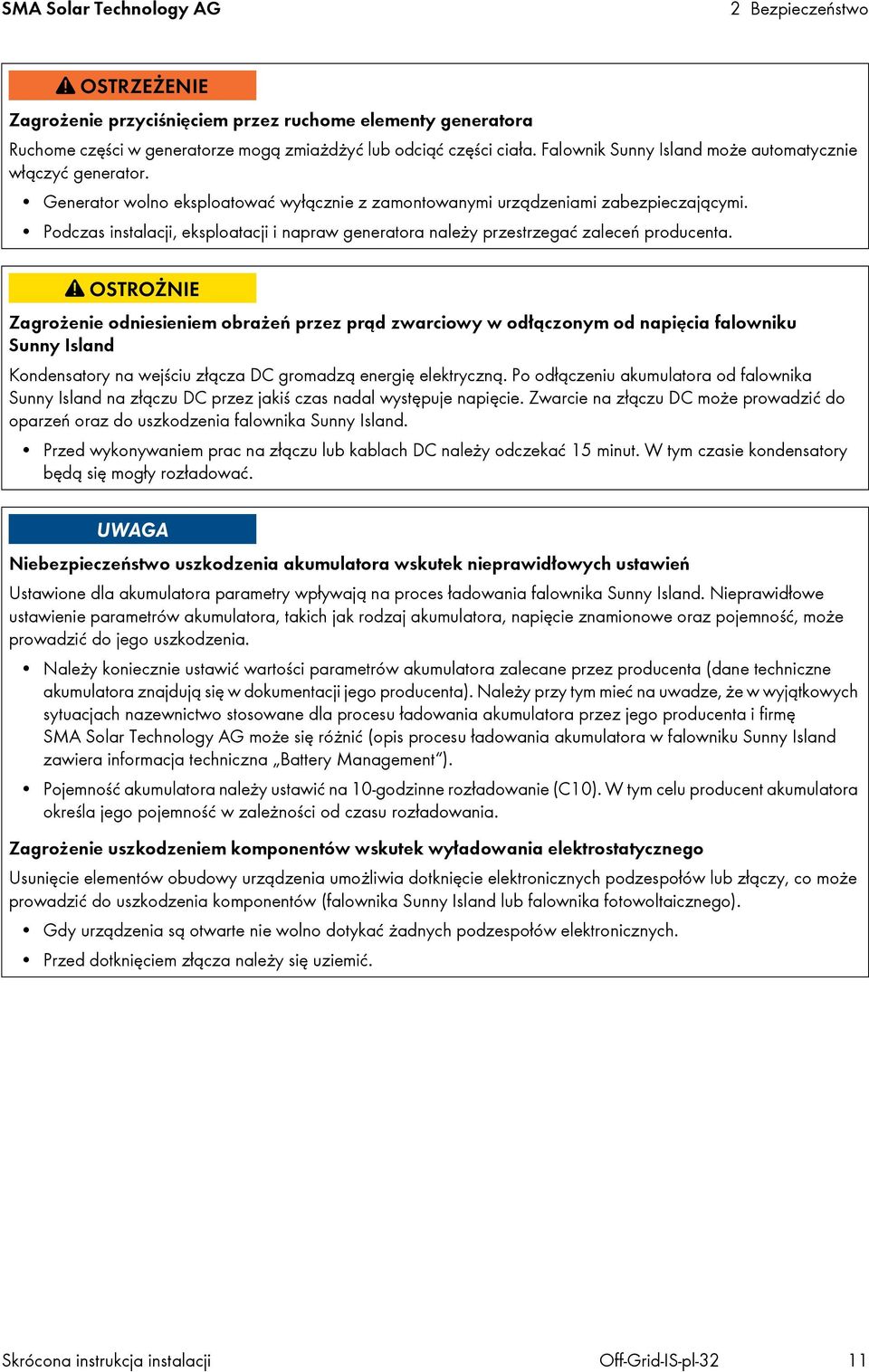

11 SMA Solar Technology AG 2 Bezpieczeństwo Zagrożenie przyciśnięciem przez ruchome elementy generatora Ruchome części w generatorze mogą zmiażdżyć lub odciąć części ciała. Falownik Sunny Island może automatycznie włączyć generator. Generator wolno eksploatować wyłącznie z zamontowanymi urządzeniami zabezpieczającymi. Podczas instalacji, eksploatacji i napraw generatora należy przestrzegać zaleceń producenta. Zagrożenie odniesieniem obrażeń przez prąd zwarciowy w odłączonym od napięcia falowniku Sunny Island Kondensatory na wejściu złącza DC gromadzą energię elektryczną. Po odłączeniu akumulatora od falownika Sunny Island na złączu DC przez jakiś czas nadal występuje napięcie. Zwarcie na złączu DC może prowadzić do oparzeń oraz do uszkodzenia falownika Sunny Island. Przed wykonywaniem prac na złączu lub kablach DC należy odczekać 15 minut. W tym czasie kondensatory będą się mogły rozładować. Niebezpieczeństwo uszkodzenia akumulatora wskutek nieprawidłowych ustawień Ustawione dla akumulatora parametry wpływają na proces ładowania falownika Sunny Island. Nieprawidłowe ustawienie parametrów akumulatora, takich jak rodzaj akumulatora, napięcie znamionowe oraz pojemność, może prowadzić do jego uszkodzenia. Należy koniecznie ustawić wartości parametrów akumulatora zalecane przez producenta (dane techniczne akumulatora znajdują się w dokumentacji jego producenta). Należy przy tym mieć na uwadze, że w wyjątkowych sytuacjach nazewnictwo stosowane dla procesu ładowania akumulatora przez jego producenta i firmę SMA Solar Technology AG może się różnić (opis procesu ładowania akumulatora w falowniku Sunny Island zawiera informacja techniczna Battery Management ). Pojemność akumulatora należy ustawić na 10-godzinne rozładowanie (C10). W tym celu producent akumulatora określa jego pojemność w zależności od czasu rozładowania. Zagrożenie uszkodzeniem komponentów wskutek wyładowania elektrostatycznego Usunięcie elementów obudowy urządzenia umożliwia dotknięcie elektronicznych podzespołów lub złączy, co może prowadzić do uszkodzenia komponentów (falownika Sunny Island lub falownika fotowoltaicznego). Gdy urządzenia są otwarte nie wolno dotykać żadnych podzespołów elektronicznych. Przed dotknięciem złącza należy się uziemić. Skrócona instrukcja instalacji Off-Grid-IS-pl-32 11

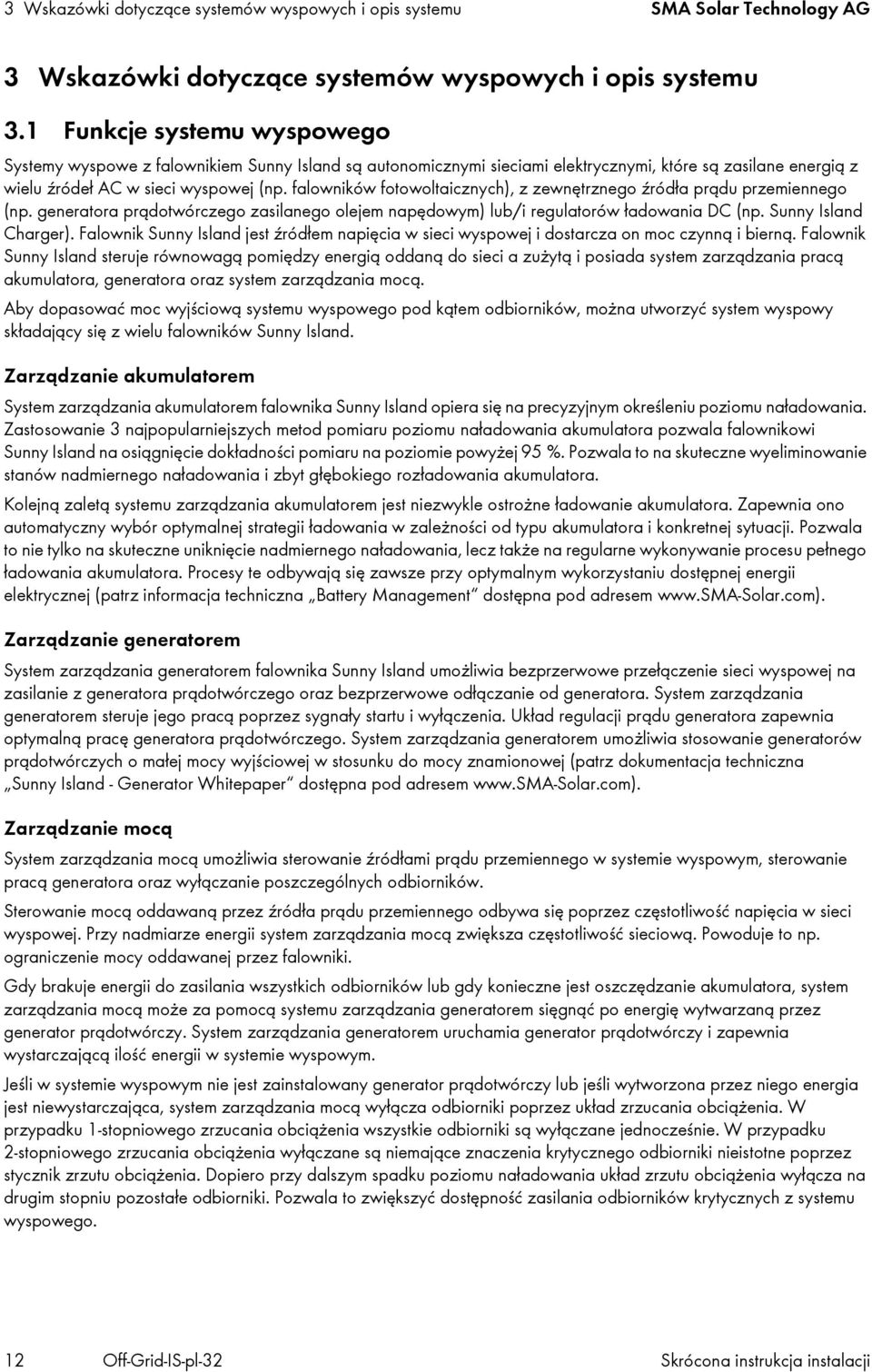

12 3 Wskazówki dotyczące systemów wyspowych i opis systemu SMA Solar Technology AG 3 Wskazówki dotyczące systemów wyspowych i opis systemu 3.1 Funkcje systemu wyspowego Systemy wyspowe z falownikiem Sunny Island są autonomicznymi sieciami elektrycznymi, które są zasilane energią z wielu źródeł AC w sieci wyspowej (np. falowników fotowoltaicznych), z zewnętrznego źródła prądu przemiennego (np. generatora prądotwórczego zasilanego olejem napędowym) lub/i regulatorów ładowania DC (np. Sunny Island Charger). Falownik Sunny Island jest źródłem napięcia w sieci wyspowej i dostarcza on moc czynną i bierną. Falownik Sunny Island steruje równowagą pomiędzy energią oddaną do sieci a zużytą i posiada system zarządzania pracą akumulatora, generatora oraz system zarządzania mocą. Aby dopasować moc wyjściową systemu wyspowego pod kątem odbiorników, można utworzyć system wyspowy składający się z wielu falowników Sunny Island. Zarządzanie akumulatorem System zarządzania akumulatorem falownika Sunny Island opiera się na precyzyjnym określeniu poziomu naładowania. Zastosowanie 3 najpopularniejszych metod pomiaru poziomu naładowania akumulatora pozwala falownikowi Sunny Island na osiągnięcie dokładności pomiaru na poziomie powyżej 95 %. Pozwala to na skuteczne wyeliminowanie stanów nadmiernego naładowania i zbyt głębokiego rozładowania akumulatora. Kolejną zaletą systemu zarządzania akumulatorem jest niezwykle ostrożne ładowanie akumulatora. Zapewnia ono automatyczny wybór optymalnej strategii ładowania w zależności od typu akumulatora i konkretnej sytuacji. Pozwala to nie tylko na skuteczne uniknięcie nadmiernego naładowania, lecz także na regularne wykonywanie procesu pełnego ładowania akumulatora. Procesy te odbywają się zawsze przy optymalnym wykorzystaniu dostępnej energii elektrycznej (patrz informacja techniczna Battery Management dostępna pod adresem Zarządzanie generatorem System zarządzania generatorem falownika Sunny Island umożliwia bezprzerwowe przełączenie sieci wyspowej na zasilanie z generatora prądotwórczego oraz bezprzerwowe odłączanie od generatora. System zarządzania generatorem steruje jego pracą poprzez sygnały startu i wyłączenia. Układ regulacji prądu generatora zapewnia optymalną pracę generatora prądotwórczego. System zarządzania generatorem umożliwia stosowanie generatorów prądotwórczych o małej mocy wyjściowej w stosunku do mocy znamionowej (patrz dokumentacja techniczna Sunny Island - Generator Whitepaper dostępna pod adresem Zarządzanie mocą System zarządzania mocą umożliwia sterowanie źródłami prądu przemiennego w systemie wyspowym, sterowanie pracą generatora oraz wyłączanie poszczególnych odbiorników. Sterowanie mocą oddawaną przez źródła prądu przemiennego odbywa się poprzez częstotliwość napięcia w sieci wyspowej. Przy nadmiarze energii system zarządzania mocą zwiększa częstotliwość sieciową. Powoduje to np. ograniczenie mocy oddawanej przez falowniki. Gdy brakuje energii do zasilania wszystkich odbiorników lub gdy konieczne jest oszczędzanie akumulatora, system zarządzania mocą może za pomocą systemu zarządzania generatorem sięgnąć po energię wytwarzaną przez generator prądotwórczy. System zarządzania generatorem uruchamia generator prądotwórczy i zapewnia wystarczającą ilość energii w systemie wyspowym. Jeśli w systemie wyspowym nie jest zainstalowany generator prądotwórczy lub jeśli wytworzona przez niego energia jest niewystarczająca, system zarządzania mocą wyłącza odbiorniki poprzez układ zrzucania obciążenia. W przypadku 1-stopniowego zrzucania obciążenia wszystkie odbiorniki są wyłączane jednocześnie. W przypadku 2-stopniowego zrzucania obciążenia wyłączane są niemające znaczenia krytycznego odbiorniki nieistotne poprzez stycznik zrzutu obciążenia. Dopiero przy dalszym spadku poziomu naładowania układ zrzutu obciążenia wyłącza na drugim stopniu pozostałe odbiorniki. Pozwala to zwiększyć dostępność zasilania odbiorników krytycznych z systemu wyspowego. 12 Off-Grid-IS-pl-32 Skrócona instrukcja instalacji

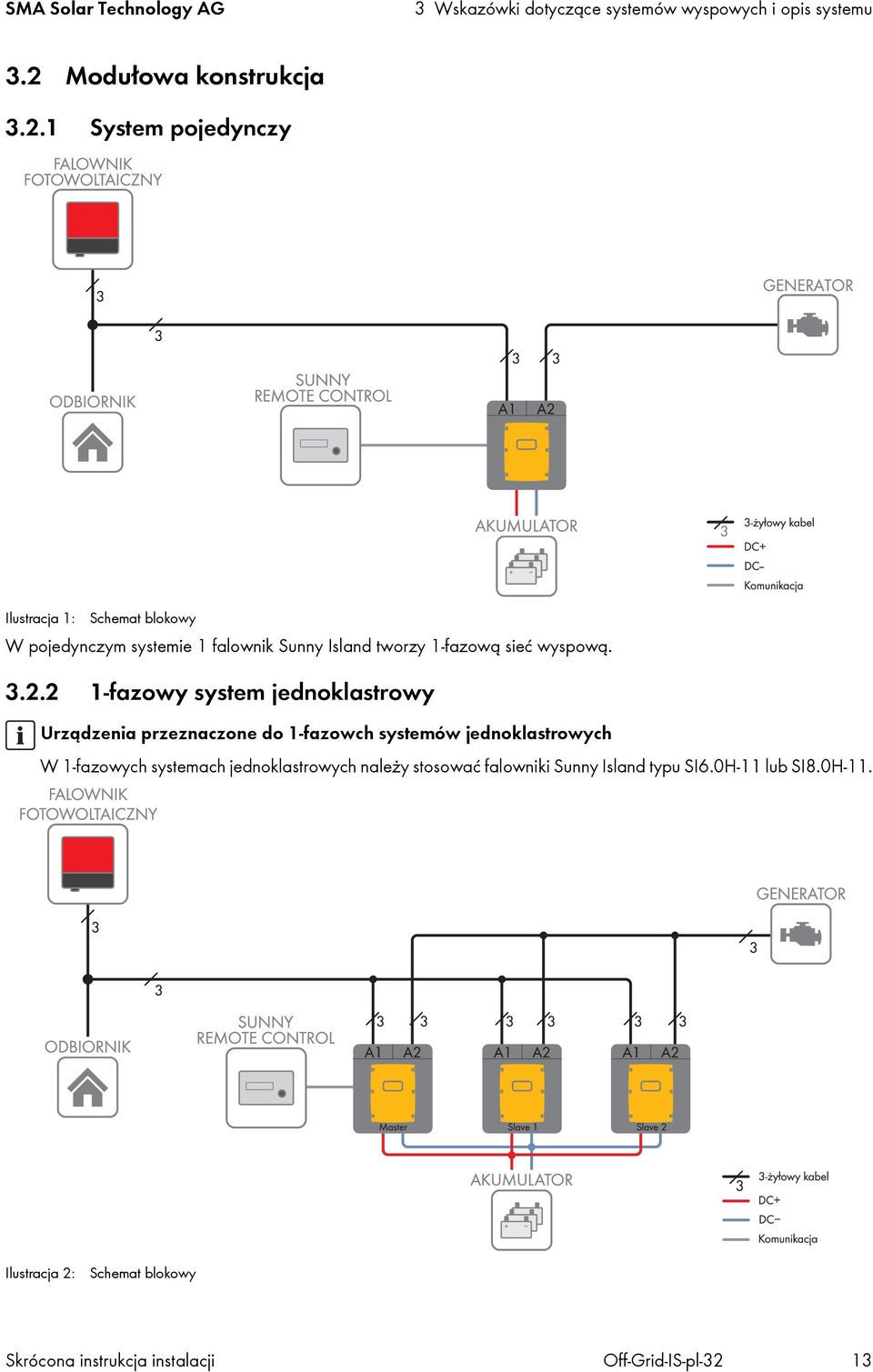

13 SMA Solar Technology AG 3 Wskazówki dotyczące systemów wyspowych i opis systemu 3.2 Modułowa konstrukcja System pojedynczy Ilustracja 1: Schemat blokowy W pojedynczym systemie 1 falownik Sunny Island tworzy 1-fazową sieć wyspową fazowy system jednoklastrowy Urządzenia przeznaczone do 1-fazowch systemów jednoklastrowych W 1-fazowych systemach jednoklastrowych należy stosować falowniki Sunny Island typu SI6.0H-11 lub SI8.0H-11. Ilustracja 2: Schemat blokowy Skrócona instrukcja instalacji Off-Grid-IS-pl-32 13

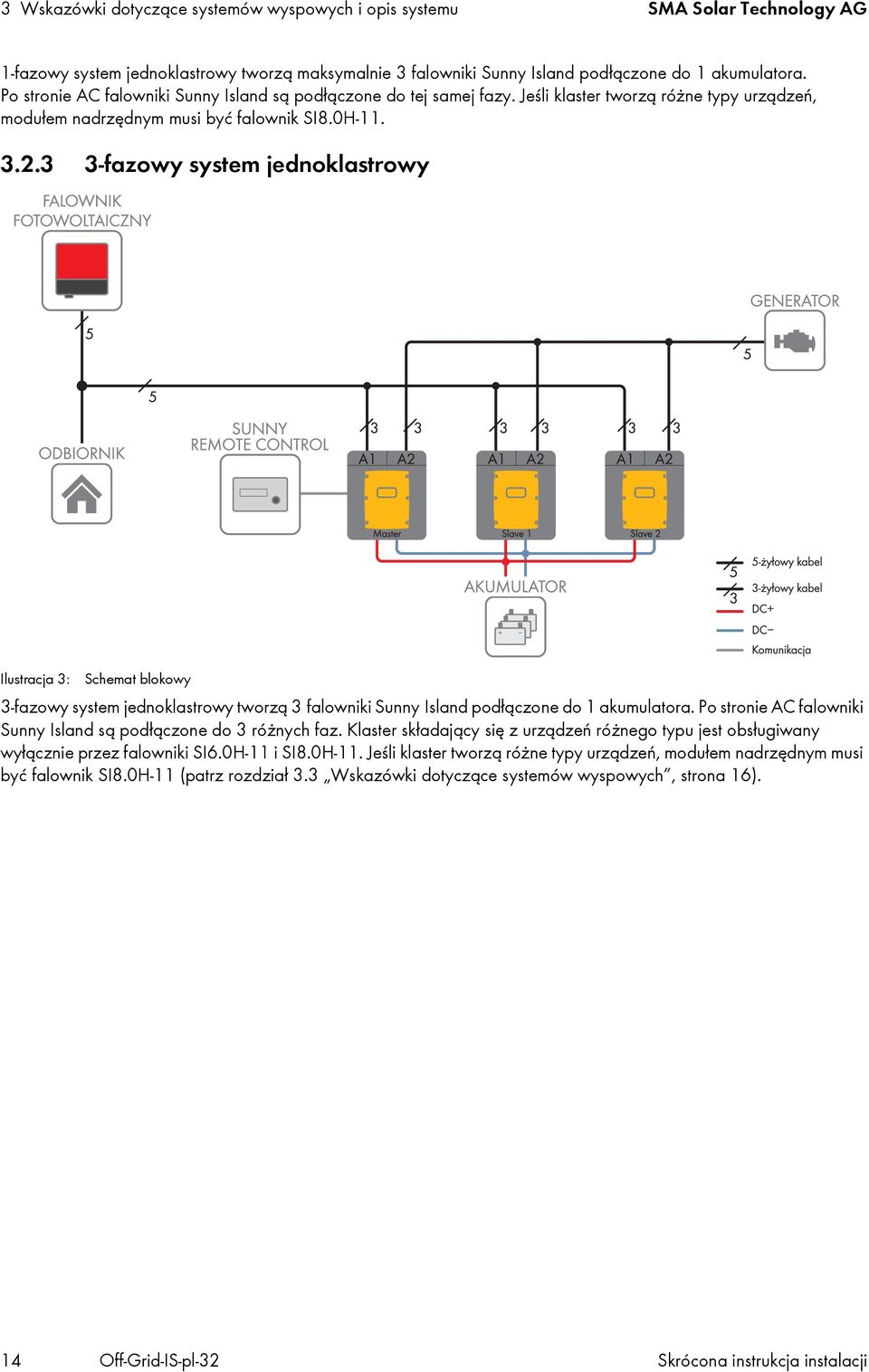

14 3 Wskazówki dotyczące systemów wyspowych i opis systemu SMA Solar Technology AG 1-fazowy system jednoklastrowy tworzą maksymalnie 3 falowniki Sunny Island podłączone do 1 akumulatora. Po stronie AC falowniki Sunny Island są podłączone do tej samej fazy. Jeśli klaster tworzą różne typy urządzeń, modułem nadrzędnym musi być falownik SI8.0H fazowy system jednoklastrowy Ilustracja 3: Schemat blokowy 3-fazowy system jednoklastrowy tworzą 3 falowniki Sunny Island podłączone do 1 akumulatora. Po stronie AC falowniki Sunny Island są podłączone do 3 różnych faz. Klaster składający się z urządzeń różnego typu jest obsługiwany wyłącznie przez falowniki SI6.0H-11 i SI8.0H-11. Jeśli klaster tworzą różne typy urządzeń, modułem nadrzędnym musi być falownik SI8.0H-11 (patrz rozdział 3.3 Wskazówki dotyczące systemów wyspowych, strona 16). 14 Off-Grid-IS-pl-32 Skrócona instrukcja instalacji

15 SMA Solar Technology AG 3 Wskazówki dotyczące systemów wyspowych i opis systemu System wieloklastrowy Urządzenia przeznaczone do systemów wieloklastrowych W wieloklastrowych systemach tworzących sieć wyspową muszą być stosowane następujące typy urządzeń: SI6.0H-11 (Sunny Island 6.0H) SI8.0H-11 (Sunny Island 8.0H) MC-Box (Multicluster Box 6) MC-Box-12.3 (Multicluster Box 12) MC-Box (Multicluster Box 36) Ilustracja 4: Schemat blokowy System wieloklastrowy tworzy kilka 3-fazowych klastrów. Poszczególne klastry muszą być podłączone do modułu Multiclaster Box. Główną rozdzielnicę AC w systemie wieloklastrowym tworzy Multicluster Box. Jeśli klaster tworzą różne typy urządzeń, modułem nadrzędnym musi być falownik SI8.0H-11. Systemy wieloklastrowe z urządzeniem typu MC-Box Systemy wieloklastrowe z urządzeniami typu Multicluster Box (MC-Box ) mogą być stosowane jako systemy wyspowe i systemy zasilania awaryjnego (patrz skrócona instrukcja obsługi Multicluster Systems do falowników Sunny Island 6.0H / 8.0H i modułu Multicluster Box 12). Skrócona instrukcja instalacji Off-Grid-IS-pl-32 15

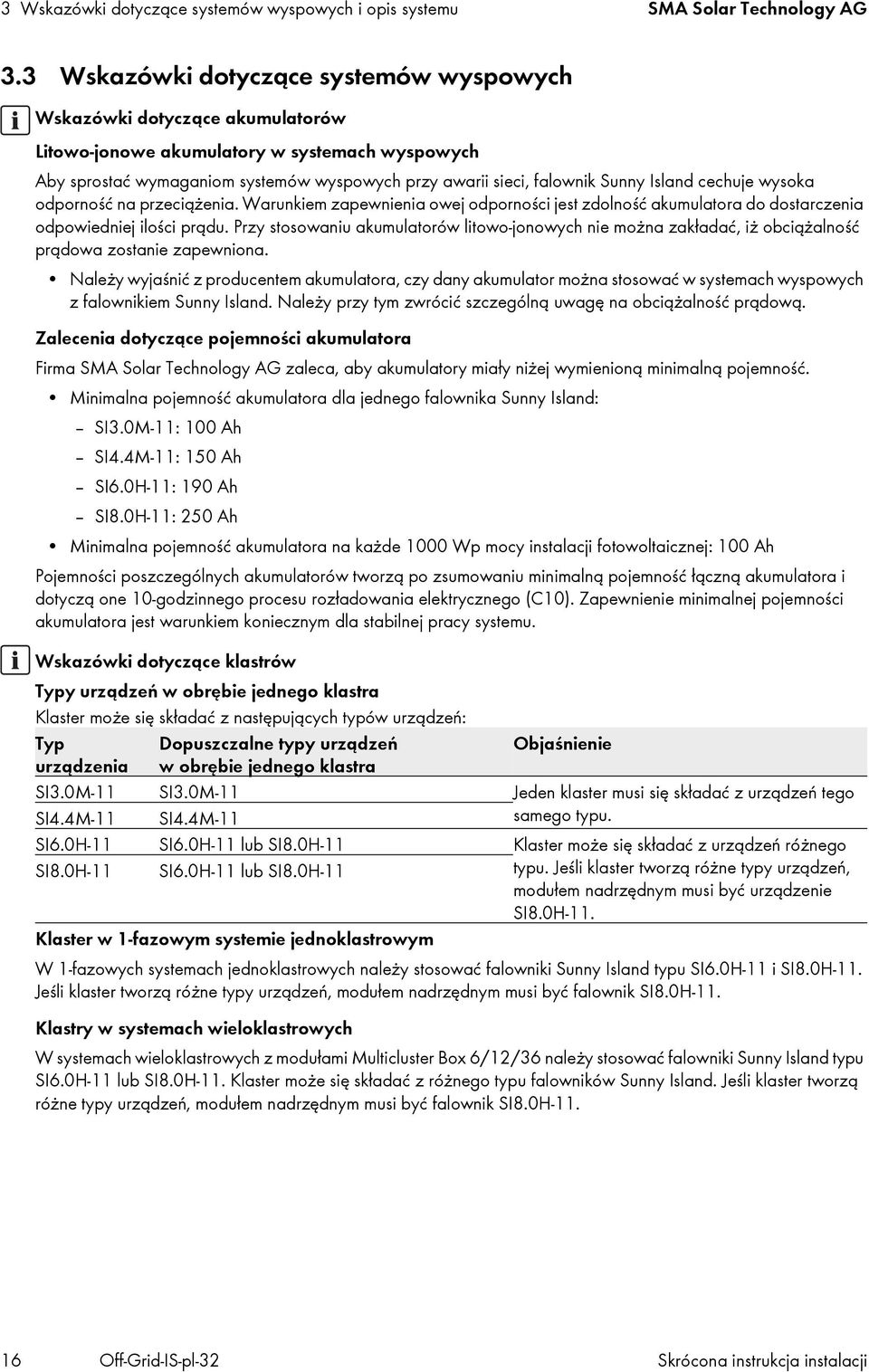

16 3 Wskazówki dotyczące systemów wyspowych i opis systemu SMA Solar Technology AG 3.3 Wskazówki dotyczące systemów wyspowych Wskazówki dotyczące akumulatorów Litowo-jonowe akumulatory w systemach wyspowych Aby sprostać wymaganiom systemów wyspowych przy awarii sieci, falownik Sunny Island cechuje wysoka odporność na przeciążenia. Warunkiem zapewnienia owej odporności jest zdolność akumulatora do dostarczenia odpowiedniej ilości prądu. Przy stosowaniu akumulatorów litowo-jonowych nie można zakładać, iż obciążalność prądowa zostanie zapewniona. Należy wyjaśnić z producentem akumulatora, czy dany akumulator można stosować w systemach wyspowych z falownikiem Sunny Island. Należy przy tym zwrócić szczególną uwagę na obciążalność prądową. Zalecenia dotyczące pojemności akumulatora Firma SMA Solar Technology AG zaleca, aby akumulatory miały niżej wymienioną minimalną pojemność. Minimalna pojemność akumulatora dla jednego falownika Sunny Island: SI3.0M-11: 100 Ah SI4.4M-11: 150 Ah SI6.0H-11: 190 Ah SI8.0H-11: 250 Ah Minimalna pojemność akumulatora na każde 1000 Wp mocy instalacji fotowoltaicznej: 100 Ah Pojemności poszczególnych akumulatorów tworzą po zsumowaniu minimalną pojemność łączną akumulatora i dotyczą one 10-godzinnego procesu rozładowania elektrycznego (C10). Zapewnienie minimalnej pojemności akumulatora jest warunkiem koniecznym dla stabilnej pracy systemu. Wskazówki dotyczące klastrów Typy urządzeń w obrębie jednego klastra Klaster może się składać z następujących typów urządzeń: Typ Dopuszczalne typy urządzeń Objaśnienie urządzenia w obrębie jednego klastra SI3.0M-11 SI3.0M-11 Jeden klaster musi się składać z urządzeń tego SI4.4M-11 SI4.4M-11 samego typu. SI6.0H-11 SI6.0H-11 lub SI8.0H-11 Klaster może się składać z urządzeń różnego SI8.0H-11 SI6.0H-11 lub SI8.0H-11 typu. Jeśli klaster tworzą różne typy urządzeń, modułem nadrzędnym musi być urządzenie SI8.0H-11. Klaster w 1-fazowym systemie jednoklastrowym W 1-fazowych systemach jednoklastrowych należy stosować falowniki Sunny Island typu SI6.0H-11 i SI8.0H-11. Jeśli klaster tworzą różne typy urządzeń, modułem nadrzędnym musi być falownik SI8.0H-11. Klastry w systemach wieloklastrowych W systemach wieloklastrowych z modułami Multicluster Box 6/12/36 należy stosować falowniki Sunny Island typu SI6.0H-11 lub SI8.0H-11. Klaster może się składać z różnego typu falowników Sunny Island. Jeśli klaster tworzą różne typy urządzeń, modułem nadrzędnym musi być falownik SI8.0H Off-Grid-IS-pl-32 Skrócona instrukcja instalacji

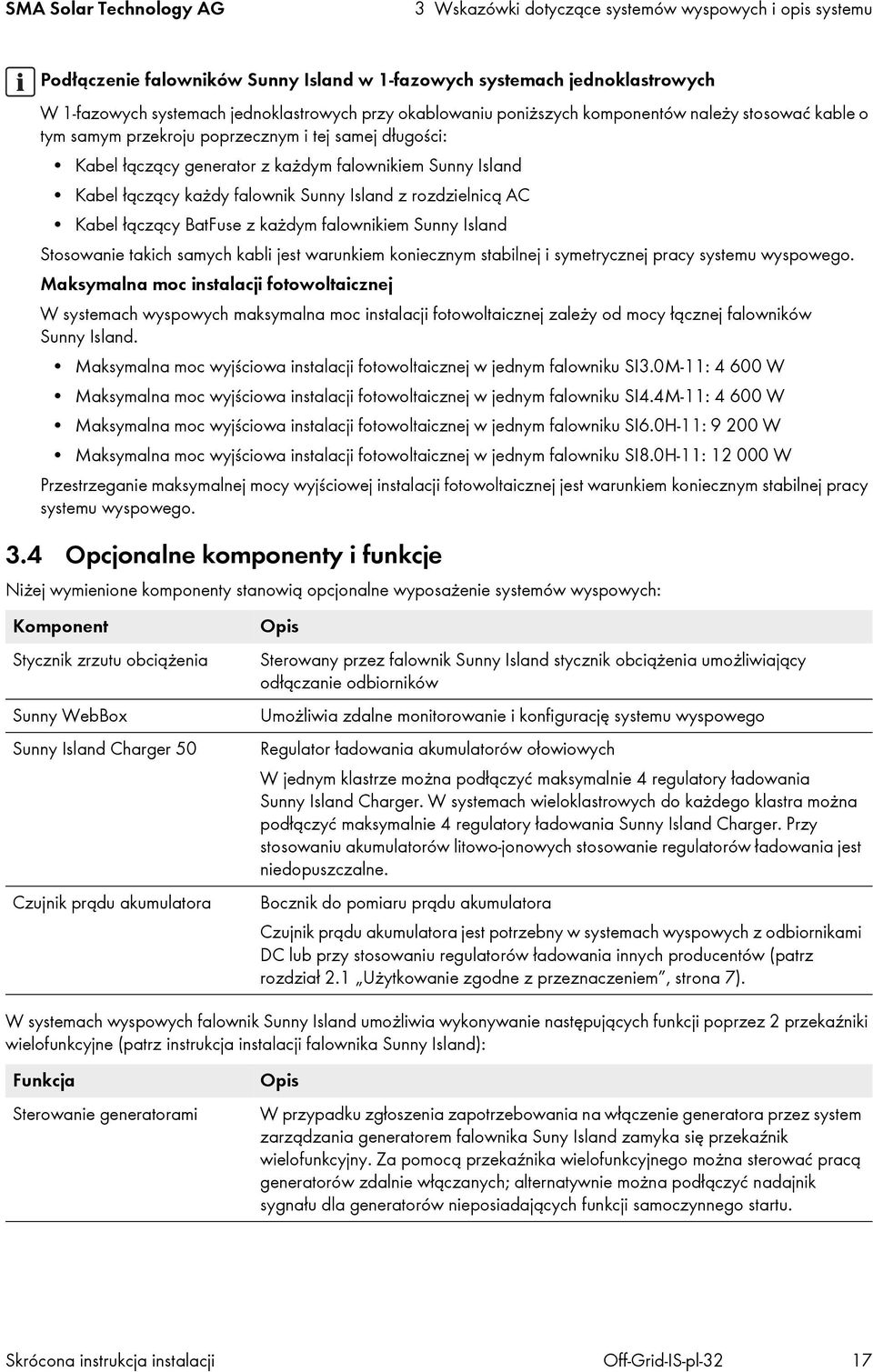

17 SMA Solar Technology AG 3 Wskazówki dotyczące systemów wyspowych i opis systemu Podłączenie falowników Sunny Island w 1-fazowych systemach jednoklastrowych W 1-fazowych systemach jednoklastrowych przy okablowaniu poniższych komponentów należy stosować kable o tym samym przekroju poprzecznym i tej samej długości: Kabel łączący generator z każdym falownikiem Sunny Island Kabel łączący każdy falownik Sunny Island z rozdzielnicą AC Kabel łączący BatFuse z każdym falownikiem Sunny Island Stosowanie takich samych kabli jest warunkiem koniecznym stabilnej i symetrycznej pracy systemu wyspowego. Maksymalna moc instalacji fotowoltaicznej W systemach wyspowych maksymalna moc instalacji fotowoltaicznej zależy od mocy łącznej falowników Sunny Island. Maksymalna moc wyjściowa instalacji fotowoltaicznej w jednym falowniku SI3.0M-11: W Maksymalna moc wyjściowa instalacji fotowoltaicznej w jednym falowniku SI4.4M-11: W Maksymalna moc wyjściowa instalacji fotowoltaicznej w jednym falowniku SI6.0H-11: W Maksymalna moc wyjściowa instalacji fotowoltaicznej w jednym falowniku SI8.0H-11: W Przestrzeganie maksymalnej mocy wyjściowej instalacji fotowoltaicznej jest warunkiem koniecznym stabilnej pracy systemu wyspowego. 3.4 Opcjonalne komponenty i funkcje Niżej wymienione komponenty stanowią opcjonalne wyposażenie systemów wyspowych: Komponent Stycznik zrzutu obciążenia Sunny WebBox Sunny Island Charger 50 Czujnik prądu akumulatora Opis Sterowany przez falownik Sunny Island stycznik obciążenia umożliwiający odłączanie odbiorników Umożliwia zdalne monitorowanie i konfigurację systemu wyspowego Regulator ładowania akumulatorów ołowiowych W jednym klastrze można podłączyć maksymalnie 4 regulatory ładowania Sunny Island Charger. W systemach wieloklastrowych do każdego klastra można podłączyć maksymalnie 4 regulatory ładowania Sunny Island Charger. Przy stosowaniu akumulatorów litowo-jonowych stosowanie regulatorów ładowania jest niedopuszczalne. Bocznik do pomiaru prądu akumulatora Czujnik prądu akumulatora jest potrzebny w systemach wyspowych z odbiornikami DC lub przy stosowaniu regulatorów ładowania innych producentów (patrz rozdział 2.1 Użytkowanie zgodne z przeznaczeniem, strona 7). W systemach wyspowych falownik Sunny Island umożliwia wykonywanie następujących funkcji poprzez 2 przekaźniki wielofunkcyjne (patrz instrukcja instalacji falownika Sunny Island): Funkcja Sterowanie generatorami Opis W przypadku zgłoszenia zapotrzebowania na włączenie generatora przez system zarządzania generatorem falownika Suny Island zamyka się przekaźnik wielofunkcyjny. Za pomocą przekaźnika wielofunkcyjnego można sterować pracą generatorów zdalnie włączanych; alternatywnie można podłączyć nadajnik sygnału dla generatorów nieposiadających funkcji samoczynnego startu. Skrócona instrukcja instalacji Off-Grid-IS-pl-32 17

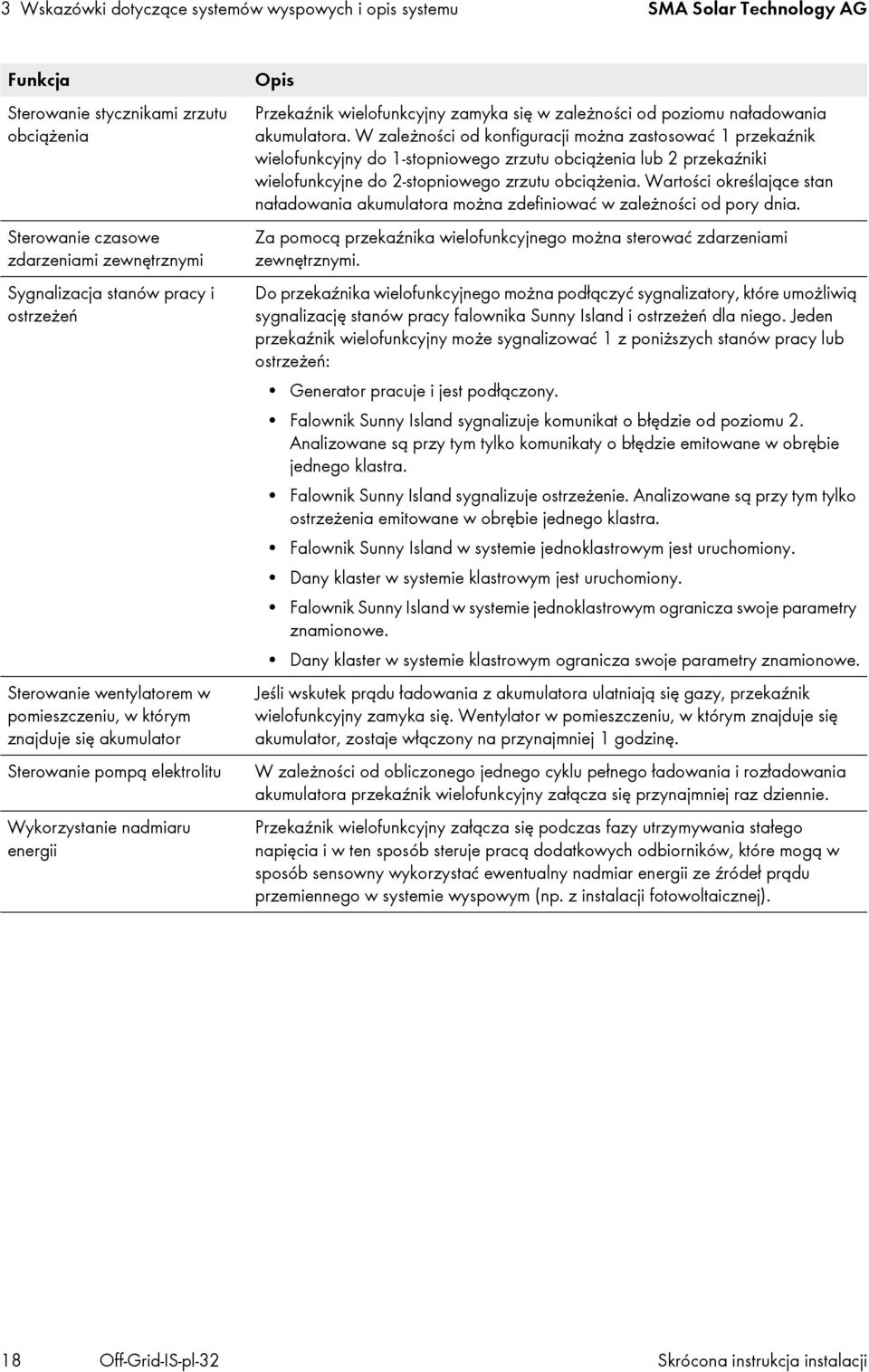

18 3 Wskazówki dotyczące systemów wyspowych i opis systemu SMA Solar Technology AG Funkcja Sterowanie stycznikami zrzutu obciążenia Sterowanie czasowe zdarzeniami zewnętrznymi Sygnalizacja stanów pracy i ostrzeżeń Sterowanie wentylatorem w pomieszczeniu, w którym znajduje się akumulator Sterowanie pompą elektrolitu Wykorzystanie nadmiaru energii Opis Przekaźnik wielofunkcyjny zamyka się w zależności od poziomu naładowania akumulatora. W zależności od konfiguracji można zastosować 1 przekaźnik wielofunkcyjny do 1-stopniowego zrzutu obciążenia lub 2 przekaźniki wielofunkcyjne do 2-stopniowego zrzutu obciążenia. Wartości określające stan naładowania akumulatora można zdefiniować w zależności od pory dnia. Za pomocą przekaźnika wielofunkcyjnego można sterować zdarzeniami zewnętrznymi. Do przekaźnika wielofunkcyjnego można podłączyć sygnalizatory, które umożliwią sygnalizację stanów pracy falownika Sunny Island i ostrzeżeń dla niego. Jeden przekaźnik wielofunkcyjny może sygnalizować 1 z poniższych stanów pracy lub ostrzeżeń: Generator pracuje i jest podłączony. Falownik Sunny Island sygnalizuje komunikat o błędzie od poziomu 2. Analizowane są przy tym tylko komunikaty o błędzie emitowane w obrębie jednego klastra. Falownik Sunny Island sygnalizuje ostrzeżenie. Analizowane są przy tym tylko ostrzeżenia emitowane w obrębie jednego klastra. Falownik Sunny Island w systemie jednoklastrowym jest uruchomiony. Dany klaster w systemie klastrowym jest uruchomiony. Falownik Sunny Island w systemie jednoklastrowym ogranicza swoje parametry znamionowe. Dany klaster w systemie klastrowym ogranicza swoje parametry znamionowe. Jeśli wskutek prądu ładowania z akumulatora ulatniają się gazy, przekaźnik wielofunkcyjny zamyka się. Wentylator w pomieszczeniu, w którym znajduje się akumulator, zostaje włączony na przynajmniej 1 godzinę. W zależności od obliczonego jednego cyklu pełnego ładowania i rozładowania akumulatora przekaźnik wielofunkcyjny załącza się przynajmniej raz dziennie. Przekaźnik wielofunkcyjny załącza się podczas fazy utrzymywania stałego napięcia i w ten sposób steruje pracą dodatkowych odbiorników, które mogą w sposób sensowny wykorzystać ewentualny nadmiar energii ze źródeł prądu przemiennego w systemie wyspowym (np. z instalacji fotowoltaicznej). 18 Off-Grid-IS-pl-32 Skrócona instrukcja instalacji

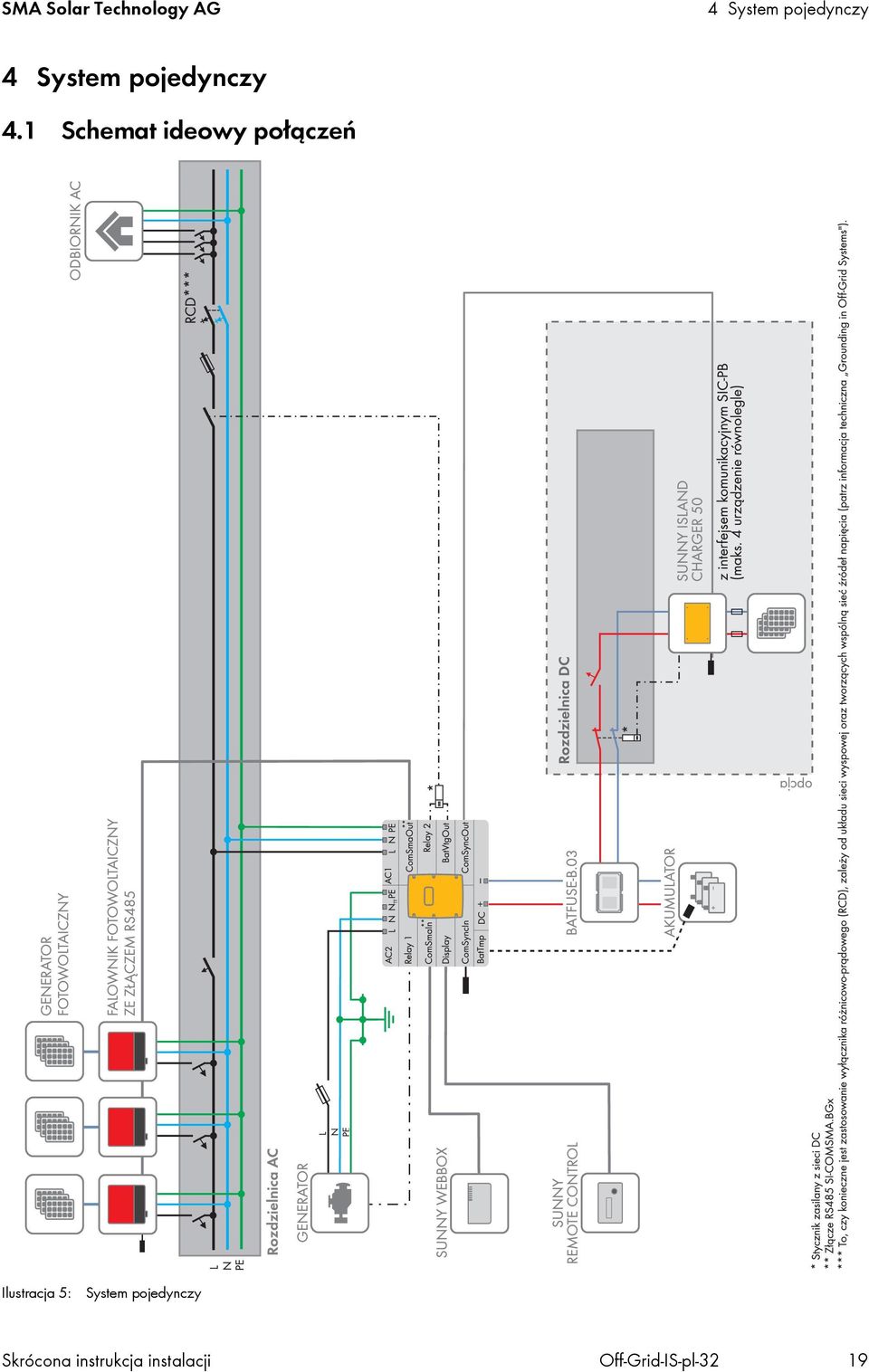

19 SMA Solar Technology AG 4 System pojedynczy 4 System pojedynczy 4.1 Schemat ideowy połączeń Ilustracja 5: System pojedynczy Skrócona instrukcja instalacji Off-Grid-IS-pl-32 19

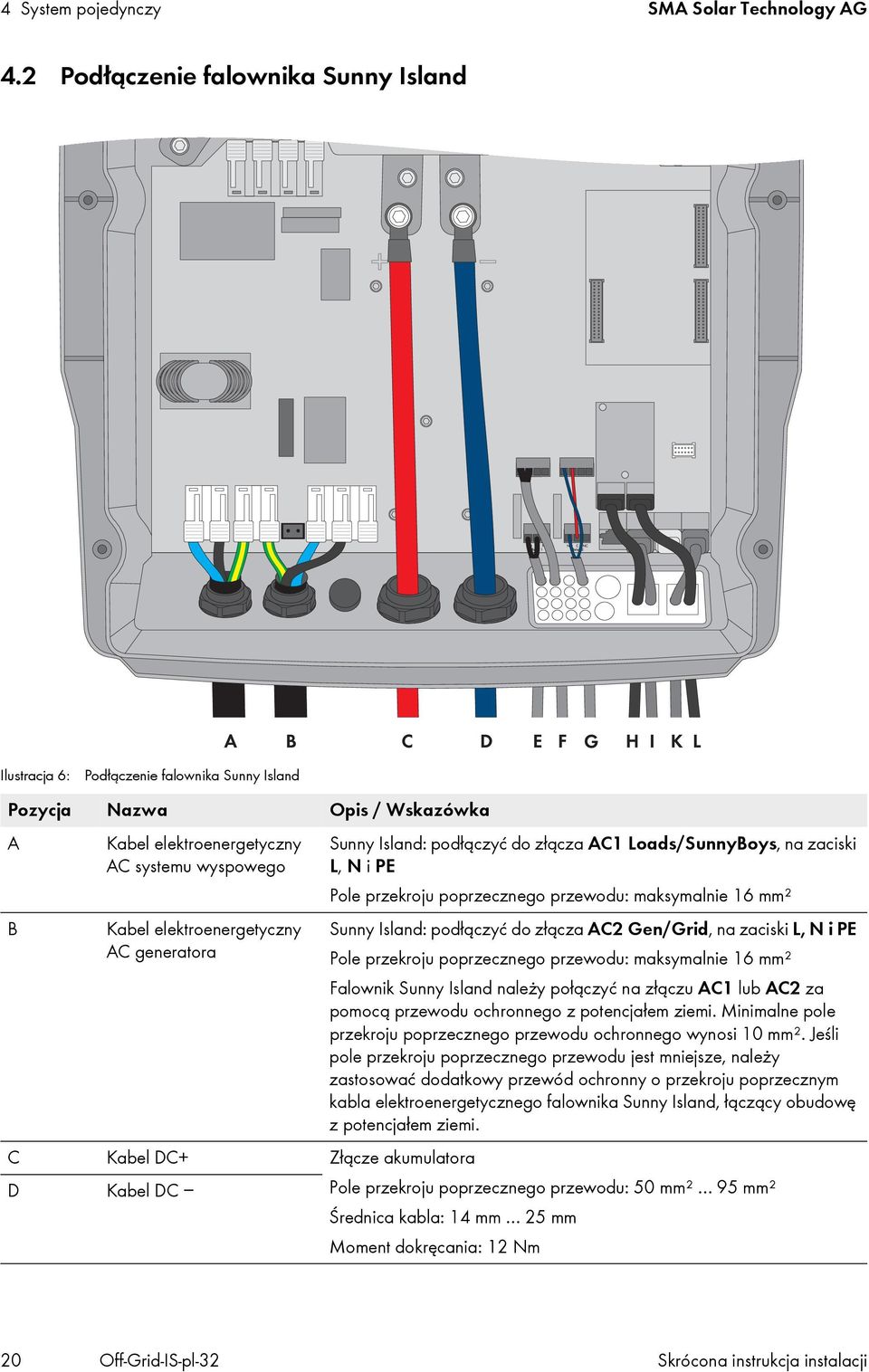

20 4 System pojedynczy SMA Solar Technology AG 4.2 Podłączenie falownika Sunny Island Ilustracja 6: Podłączenie falownika Sunny Island Pozycja Nazwa Opis / Wskazówka A Kabel elektroenergetyczny AC systemu wyspowego Sunny Island: podłączyć do złącza AC1 Loads/SunnyBoys, na zaciski L, N i PE Pole przekroju poprzecznego przewodu: maksymalnie 16 mm² B Kabel elektroenergetyczny AC generatora Sunny Island: podłączyć do złącza AC2 Gen/Grid, na zaciski L, N i PE Pole przekroju poprzecznego przewodu: maksymalnie 16 mm² Falownik Sunny Island należy połączyć na złączu AC1 lub AC2 za pomocą przewodu ochronnego z potencjałem ziemi. Minimalne pole przekroju poprzecznego przewodu ochronnego wynosi 10 mm². Jeśli pole przekroju poprzecznego przewodu jest mniejsze, należy zastosować dodatkowy przewód ochronny o przekroju poprzecznym kabla elektroenergetycznego falownika Sunny Island, łączący obudowę z potencjałem ziemi. C Kabel DC+ Złącze akumulatora D Kabel DC Pole przekroju poprzecznego przewodu: 50 mm² 95 mm² Średnica kabla: 14 mm 25 mm Moment dokręcania: 12 Nm 20 Off-Grid-IS-pl-32 Skrócona instrukcja instalacji

21 SMA Solar Technology AG 4 System pojedynczy Pozycja Nazwa Opis / Wskazówka E F G H I K L Kabel sterowania generatorem Kabel pomiarowy czujnika temperatury akumulatora Kabel sterowania zrzutem obciążenia Magistrala komunikacyjna RS485 Kabel transmisji danych do wyświetlacza modułu Sunny Remote Control Kabel transmisji danych do Sunny Island Charger Magistrala komunikacyjna RS485 Kabel transmisji danych do akumulatora litowo-jonowego 4.3 Podłączenie RS485 do Sunny WebBox Sunny Island: złącza Relay1 NO i Relay1 C Pole przekroju poprzecznego przewodu: 0,2 mm² 2,5 mm² Sunny Island: złącze BatTmp Czujnik temperatury akumulatora należy podłączyć tylko przy stosowaniu akumulatorów ołowiowych. Czujnik temperatury akumulatora należy zamontować pośrodku zespołu akumulatorów, na jednej trzeciej górnego odcinka ogniwa akumulatora. Sunny Island: podłączyć kabel sterowniczy na złącza Relay2 NO i BatVtgOut. W falowniku Sunny Island połączyć ze sobą złącza Relay2 C i BatVtgOut+. Pole przekroju poprzecznego przewodu: 0,2 mm² 2,5 mm² Sunny Island: do złącza SI-COMSMA.BGx ComSmaOut Połączenie z innymi węzłami magistrali, np. falownikami fotowoltaicznymi W ostatnim węźle magistrali RS485 należy podłączyć rezystor końcowy (terminator). Sunny Island: złącze Display Sunny Island: złącze ComSync In Dodatkowy kabel transmisji danych należy połączyć pomiędzy złączem ComSync Out a akumulatorem tylko przy stosowaniu akumulatorów litowo-jonowych. W ostatnim i pierwszym węźle magistrali komunikacyjnej musi znajdować się terminator (rezystor końcowy). Sunny Island: do złącza SI-COMSMA.BGx ComSmaIn Sunny WebBox: złącze SMACOM Tylko przy stosowaniu akumulatorów litowo-jonowych: dodatkowy kabel transmisji danych na złączu ComSync In Ilustracja 7: Podłączenie magistrali komunikacyjnej RS485 do modułu Sunny WebBox Skrócona instrukcja instalacji Off-Grid-IS-pl-32 21

22 4 System pojedynczy SMA Solar Technology AG Pozycja Nazwa Opis / Wskazówka A Zworka J1A Terminator Jeśli moduł Sunny WebBox znajduje się na końcu magistrali komunikacyjnej, zworka musi pozostać podłączona. Jeśli moduł Sunny WebBox znajduje się pomiędzy węzłami magistrali komunikacyjnej, zworkę należy usunąć. B Zworki J1B i J1C Wstępne napięcie sterowania Obie zworki muszą być podłączone. C SMACOM Złącze RS485 2: sygnał Data+ (A), oznaczenie kolorystyczne żyły: zielony z białymi paskami 5: sygnał GND, oznaczenie kolorystyczne żyły: pomarańczowy z białymi paskami 7: sygnał Data (B), oznaczenie kolorystyczne żyły: biały z zielonymi paskami 4.4 Wykonanie podstawowej konfiguracji falownika Sunny Island Niebezpieczeństwo uszkodzenia akumulatora wskutek nieprawidłowych ustawień Ustawione dla akumulatora parametry wpływają na proces ładowania falownika Sunny Island. Nieprawidłowe ustawienie parametrów akumulatora, takich jak rodzaj akumulatora, napięcie znamionowe oraz pojemność, może prowadzić do jego uszkodzenia. Należy koniecznie ustawić wartości parametrów akumulatora zalecane przez producenta (dane techniczne akumulatora znajdują się w dokumentacji jego producenta). Należy przy tym mieć na uwadze, że w wyjątkowych sytuacjach nazewnictwo stosowane dla procesu ładowania akumulatora przez jego producenta i firmę SMA Solar Technology AG może się różnić (opis procesu ładowania akumulatora w falowniku Sunny Island zawiera informacja techniczna Battery Management ). Pojemność akumulatora należy ustawić na 10-godzinne rozładowanie (C10). W tym celu producent akumulatora określa jego pojemność w zależności od czasu rozładowania. Warunki: System wyspowy jest podłączony zgodnie ze schematem ideowym (patrz rozdział 4.1, strona 19). Obudowy wszystkich komponentów z wyjątkiem BatFuse muszą być zamknięte. Uniemożliwia to dotknięcie wszystkich elementów będących pod napięciem. Wszystkie wyłączniki nadmiarowo-prądowe w rozdzielnicy AC muszą być otwarte. Dzięki temu falownik Sunny Island nie jest połączony z żadnym źródłem energii AC. Sposób postępowania: Sprawdzić okablowanie (patrz instrukcja instalacji falownika Sunny Island). Zamknąć wszystkie komponenty poza BatFuse. Uniemożliwia to dotknięcie wszystkich elementów będących pod napięciem. 22 Off-Grid-IS-pl-32 Skrócona instrukcja instalacji

23 SMA Solar Technology AG 4 System pojedynczy Zamknąć rozłącznik obciążenia w BatFuse i nacisnąć włącznik w falowniku Sunny Island. Gdy na wyświetlaczu w Sunny Remote Control pojawi się komunikat <Init System> (Inicjalizacja systemu), nacisnąć przycisk w module Sunny Remote Control i przytrzymać w tym położeniu. 3-krotnie rozlega się sygnał akustyczny i na wyświetlaczu w Sunny Remote Control zostaje wyświetlona instrukcja Quick Configuration Guide. Obrócić pokrętłem w Sunny Remote Control i ustawić opcję New System (Nowy system). Nacisnąć przycisk. Powoduje to wybór ustawienia New System (Nowy system). Zostaje wyświetlona prośba o potwierdzenie wprowadzonych danych. Wybrać opcję Y i nacisnąć przycisk. Ustawić datę. Skrócona instrukcja instalacji Off-Grid-IS-pl-32 23

24 4 System pojedynczy SMA Solar Technology AG Ustawić godzinę. Ustawić OnGrid (Sieć wł.). Ustawić typ akumulatora. VRLA: akumulator ołowiowy z elektrolitem w separatorach z włókniny szklanej lub w formie żelu FLA: akumulator ołowiowy z elektrolitem w formie płynu LiIon_Ext-BMS: akumulator litowo-jonowy Ustawić napięcie znamionowe akumulatora. Ustawić pojemność akumulatora odpowiednio do 10-godzinnego rozładowania (określenie pojemności akumulatora - patrz instrukcja instalacji falownika Sunny Island). Ustawić pojemność akumulatora odpowiednio do 10-godzinnego rozładowania (określenie pojemności akumulatora - patrz instrukcja instalacji falownika Sunny Island). Ustawić napięcie sieciowe i częstotliwość sieciową w sieci wyspowej: 230V_50Hz: napięcie sieciowe 230 V, częstotliwość sieciowa 50 Hz 220V_60Hz: napięcie sieciowe 220 V, częstotliwość sieciowa 60 Hz 24 Off-Grid-IS-pl-32 Skrócona instrukcja instalacji

25 SMA Solar Technology AG 4 System pojedynczy Ustawić 1Phs: Ustawić rodzaj źródła energii: PvOnly (Tylko PV): na złączu AC2 falownika Sunny Island nie jest podłączony generator prądotwórczy. Gen: na złączu AC2 falownika Sunny Island jest podłączony 1 generator prądotwórczy. Ustawić maksymalny prąd generatora dla pracy w trybie ciągłym. Potwierdzić konfigurację podstawową poprzez wybór opcji Y. Na pytanie Setup Slaves? (Czy chcesz skonfigurować moduły podrzędne?) udzielić odpowiedzi negatywnej, wybierając opcję N. Konfiguracja podstawowa jest zakończona. Gdy w urządzeniu Sunny Remote Control znajduje się karta pamięci SD, zostaje wyświetlony komunikat Do not remove MMC/SD card... (Nie usuwaj karty MMC/SD) i karta SD zostanie włączona do systemu plików. Uruchomić system wyspowy (patrz rozdział 7, strona 42). Skrócona instrukcja instalacji Off-Grid-IS-pl-32 25

26 5 System jednoklastrowy SMA Solar Technology AG 5 System jednoklastrowy 5.1 Schemat ideowy połączeń w 1-fazowym systemie jednoklastrowym Urządzenia przeznaczone do 1-fazowch systemów jednoklastrowych W 1-fazowych systemach jednoklastrowych należy stosować falowniki Sunny Island typu SI6.0H-11 lub SI8.0H-11. Ilustracja 8: Schemat ideowy połączeń w 1-fazowym systemie jednoklastrowym - wolno stosować tylko falowniki SI6.0H-11 lub SI8.0H Off-Grid-IS-pl-32 Skrócona instrukcja instalacji

27 SMA Solar Technology AG 5 System jednoklastrowy 5.2 Schemat ideowy połączeń w 3-fazowym systemie jednoklastrowym Ilustracja 9: Schemat ideowy połączeń w 3-fazowym systemie jednoklastrowym Skrócona instrukcja instalacji Off-Grid-IS-pl-32 27

28 5 System jednoklastrowy SMA Solar Technology AG 5.3 Podłączenie falownika Sunny Island Podłączenie modułu nadrzędnego (master) Ilustracja 10: Podłączenie modułu nadrzędnego w systemie jednoklastrowym Pozycja Nazwa Opis / Wskazówka A Kabel elektroenergetyczny AC systemu wyspowego Sunny Island: podłączyć do złącza AC1 Loads/SunnyBoys, na zaciski L, N i PE Sieć wyspowa: moduł nadrzędny podłączyć do przewodu zewnętrznego L1. Kable stosowane w każdym falowniku Sunny Island w 1-fazowych systemach muszą mieć taką samą długość i takie same pole przekroju poprzecznego. Pole przekroju poprzecznego przewodu: maksymalnie 16 mm² B Kabel elektroenergetyczny AC generatora Sunny Island: złącze AC2 Gen/Grid, zaciski L, N i PE Generator: moduł nadrzędny podłączyć do przewodu zewnętrznego L1. Pole przekroju poprzecznego przewodu: maksymalnie 16 mm² Kable stosowane w każdym falowniku Sunny Island w 1-fazowych systemach muszą mieć taką samą długość i takie same pole przekroju poprzecznego. Falownik Sunny Island należy połączyć na złączu AC1 lub AC2 za pomocą przewodu ochronnego z potencjałem ziemi. Minimalne pole przekroju poprzecznego przewodu ochronnego wynosi 10 mm². Jeśli pole przekroju poprzecznego przewodu jest mniejsze, należy zastosować dodatkowy przewód ochronny o przekroju poprzecznym kabla elektroenergetycznego falownika Sunny Island, łączący obudowę z potencjałem ziemi. 28 Off-Grid-IS-pl-32 Skrócona instrukcja instalacji

29 SMA Solar Technology AG 5 System jednoklastrowy Pozycja Nazwa Opis / Wskazówka C Kabel DC+ Złącze akumulatora D Kabel DC Kable stosowane w każdym falowniku Sunny Island w 1-fazowych systemach muszą mieć taką samą długość i takie same pole przekroju poprzecznego. Pole przekroju poprzecznego przewodu: 50 mm² 95 mm² Średnica kabla: 14 mm 25 mm Moment dokręcania: 12 Nm E Kabel sterowania generatorem Sunny Island: złącza Relay1 NO i Relay1 C Pole przekroju poprzecznego przewodu: 0,2 mm² 2,5 mm² F Kabel pomiarowy czujnika temperatury akumulatora Sunny Island: złącze BatTmp Czujnik temperatury akumulatora należy podłączyć tylko przy stosowaniu akumulatorów ołowiowych. Czujnik temperatury akumulatora należy zamontować pośrodku zespołu akumulatorów, na jednej trzeciej górnego odcinka ogniwa akumulatora. G H I K L Kabel sterowania zrzutem obciążenia Magistrala komunikacyjna RS485 Kabel transmisji danych do wyświetlacza modułu Sunny Remote Control Kabel transmisji danych do wewnętrznej komunikacji w klastrze Magistrala komunikacyjna RS485 Kabel transmisji danych do akumulatora litowo-jonowego Podłączyć kabel sterowniczy w falowniku Sunny Island na złącza Relay2 NO i BatVtgOut. W falowniku Sunny Island połączyć ze sobą złącza Relay2 C i BatVtgOut+. Pole przekroju poprzecznego przewodu: 0,2 mm² 2,5 mm² Sunny Island: na złączu SI-COMSMA.BGx ComSmaOut Połączenie z innymi węzłami magistrali, np. falownikami fotowoltaicznymi W ostatnim węźle magistrali RS485 należy podłączyć rezystor końcowy (terminator). Sunny Island: złącze Display Sunny Island: złącze ComSync Out Tylko przy stosowaniu akumulatorów litowo-jonowych: dodatkowy kabel transmisji danych na złączu ComSync In W ostatnim i pierwszym węźle magistrali komunikacyjnej musi znajdować się terminator (rezystor końcowy). Sunny Island: do złącza SI-COMSMA.BGx ComSmaIn Sunny WebBox: złącze SMACOM Tylko przy stosowaniu akumulatorów litowo-jonowych: dodatkowy kabel transmisji danych na złączu ComSync In Skrócona instrukcja instalacji Off-Grid-IS-pl-32 29
