1 PCS-XL55 Biurkowy system do wideokonferencji HD Omówienie Dzięki temu uniwersalnemu systemowi wideokonferencyjnemu komunikacja biznesowa nabierze stylu i stanie się bardziej efektywna, a zdalne konsultacje i edukacja na odległość zostaną usprawnione. Ten mieszczący się na biurku system jest przyjazny i prosty w użyciu. Zawiera wszystkie elementy, których potrzeba do prowadzenia wideokonferencji z obrazem w jakości HD i czystym, naturalnym dźwiękiem. Elegancki ekran o przekątnej 21,6 cala zawiera zintegrowaną kamerę HD, mikrofon, głośniki i moduł kodeka HD. Smukła obudowa zawiera w sobie wszystkie elementy, co ułatwia instalację i zmniejsza ilość przewodów, które trzeba podłączyć. System może także pełnić rolę monitora komputerowego. Wybieranie połączeń z listy kontaktów przy użyciu dołączonego do zestawu pilota zdalnego sterowania wymaga tylko jednego naciśnięcia przycisku. Uczestnicy konferencji mogą teraz wraz z płynnym, wyraźnym wideo oraz czystym dźwiękiem odbierać obraz z otwieranych na komputerze prezentacji. System PCS-XL55 może także pracować bez nadzoru w prostym dla użytkownika trybie kiosku, który idealnie nadaje się do stosowania w rozwiązaniach zdalnej edukacji czy konsultacji na odległość. Funkcje Wyraźny i ostry obraz HD podczas wideokonferencji Czysty i naturalny obraz HD o rozdzielczości do 720p sprawi, że każda konferencja stanie się bardziej owocna. Nad głównym ekranem LCD znajduje się wbudowana kamera HD zapewniająca obraz o bardzo dużej szczegółowości. Panoramiczny ekran LCD Obraz pozostałych uczestników konferencji zobaczysz na zintegrowanym z systemem ekranie LCD o przekątnej 21,6 cala. Kąt widzenia wynosi aż 80 stopni, co sprawia, że poza postawieniem systemu na biurku w gabinecie można z niego z powodzeniem używać korzystać w salach konferencyjnych, gdzie przebywa więcej osób. Ekran LCD systemu może także pełnić rolę monitora komputerowego, co podnosi jego funkcjonalność. Doskonała jakość dźwięku Wyraźny i czysty dźwięk stereofoniczny podnosi realizm kontaktu podczas konferencji. Wbudowany mechanizm eliminacji echa sprawia, że mowa także jest wyraźniejsza i brzmi bardziej naturalnie, a śledzenie wypowiedzi staje się prostsze. 1

2 Prywatność, gdy jej potrzebujesz Dodatkowym atutem systemu jest chroniąca prywatność przykrywka, która pozwala przysłonić kamerę i ukryć się przed wzrokiem dzwoniących osób. Płynny, naturalny obraz wideo i prezentacje danych Obraz wideo, dźwięk i dane prezentacji widoczne na ekranie komputera można teraz wysyłać innym uczestnikom wideokonferencji. Dzięki zastosowaniu technologii zgodnej ze standardami branżowymi (ITU-T H.239) dane prezentacji można przesyłać z szybkością aż 30 kl./s. Tworzy to wrażenie płynności i naturalności, nawet jeśli prezentacja zawiera animacje lub wideo. Tryb kiosku Model PCS-XL55 idealnie nadaje się do stosowania w rozwiązaniach edukacji zdalnej czy konsultacji na odległość. W trybie kiosku interfejs użytkownika jest uproszczony, dzięki czemu urządzenie może działać bez nadzoru i jest przyjazne dla użytkownika, a poszczególne ustawienia są łatwe do skonfigurowania przez integratorów. Łatwość prowadzenia wielostronnych konferencji Za pośrednictwem połączeń sieci IP lub ISDN można teraz łączyć się jednocześnie z maks. dwoma innymi lokalizacjami wideokonferencji (łącznie obsługiwane są trzy lokalizacje). Zawsze stabilne konferencje Dzięki rozbudowanym funkcjom inteligentnego zapewniania jakości usług (QoS ) transmisja obrazu, dźwięku i danych podczas konferencji jest zawsze stabilna i szybka, a parametry przesyłania są dynamicznie dostosowywane do aktualnych warunków sieci. Doskonałe zabezpieczenia Pełna prywatność Twoich kontaktów biznesowych. Zastosowanie 128-bitowego szyfrowania sprawia, że przy połączeniach ze zgodnymi systemami transmisje głosu, wideo i danych są zupełnie bezpieczne. Łatwość użytkowania dzięki adnotacjom wideo Zastosowanie opcjonalnego interfejsu z piórem lub tabletem pozwala na ręczne wpisywanie uwag i podkreślanie istotnych elementów w udostępnianych prezentacjach. Łatwa konfiguracja i obsługa Intuicyjny i miły dla oka interfejs ekranowy zapewnia łatwość obsługi i sterowania urządzeniem. Wybieranie jednym przyciskiem Nowy, radiowy pilot zdalnego sterowania umożliwia szybkie i wygodne wybieranie połączeń jednym przyciskiem i nie wymaga kierowania w stronę systemu konferencyjnego. Wybranie jednego z maks zapisanych kontaktów wymaga jedynie odszukania odpowiedniej miniatury: cztery najczęściej używane kontakty mogą być wyświetlane na ekranie głównym. Elegancka konstrukcja typu wszystko w jednym Dzięki zwartej konstrukcji i niewielkim rozmiarom system PCS-XL55 może stanowić doskonałe uzupełnienie wystroju każdej sali posiedzeń, sali konferencyjnej, oraz pomieszczeń edukacyjnych i szkoleniowych. Subtelna, zawierająca wszystkie elementy systemu obudowa daje się ponadto bez trudu przenosić z miejsca na miejsce. Dane techniczne 2

3 Kamera Przet wornik obrazu Przet wornik obrazu (efektywna liczba pikseli) Rozdzielczość sygnału wyjściowego (szer. x wys.) Liczba klat ek na sekundę St osunek sygnału do szumu Regulacja jasności Krot ność zoomu Układ regulacji ost rości 8-megapikselowy przet wornik obrazu t ypu CMOS o rozmiarze 1/3,2 cala 6 megapikseli kl./s 50 db Aut omat ycznie/ręcznie Zoom cyfrowy 3x Aut omat ycznie/ręcznie Poziomy kąt widzenia 80,1 Kąt widzenia w pionie 62,7 Ogniskowa f = 2,9 mm Przysłona F2.8 Minimalna odległość obiekt u Zaprogramowana pozycja Inne funkcje 80 mm 100 pozycji Automatyczna regulacja wzmocnienia, aut omat yczny balans bieli, kompensacja podświet lenia Najważniejsze cechy i funkcje Obsługa wielu lokalizacji Udost ępnianie danych Synchronizacja z ruchem warg Funkcja wyłączenia mikrofonu Funkcje przesyłania st rumieniowego/rejest racji Do 3 lokalizacji (H.320/H.323) Obsługa obrazów z komputera do rozdzielczości SXGA. Dost ępna funkcja adnot acji wideo. Aut omat yczna/wył. Włączanie/wyłączanie Audio: 64 kb/s Video: od 0 do 512 kb/s (5 poziomów) Wideo H p Maksymalna liczba klatek na sekundę H.261 QCIF, CIF H.263 QCIF, CIF H.264 QCIF, CIF, 4CIF, wcif, w432p, w4cif 3

4 H.263 4CIF St andardy prot okołów komunikacyjnych Rozdzielczość Przepływność Układ ekranu H.261, H.263, H.263+, H.263++, H.264, H.264 profil wysoki, MPEG-4 4:3 QCIF (176 x 144), CIF (352 x 288), 4CIF (704 x 576) 16:9 wcif/w288p (512 x 288), w432p (768 x 432), w4cif (1024 x 576), 720p (1280 x 720) Od 64 kb/s do 4096 kb/s Pełny ekran, obraz w obrazie, dwa obrazy, podzielony ekran Dźwięk Pasmo i kodowanie Inne funkcje MPEG-4 AAC Stereo: 22 khz przy 192 kb/s (tylko IP) MPEG-4 AAC Mono: 14 khz przy 48 kb/s, 64 kb/s, 96 kb/s MPEG-4 AAC Mono: 22 khz przy 64 kb/s, 96 kb/s (tylko IP) G.711: 3,4 khz przy 56 kb/s, 64 kb/s G.722: 7,0 khz przy 48 kb/s, 56 kb/s, 64 kb/s G.728: 3,4 khz przy 16 kb/s Eliminacja echa w dźwięku stereo (wł./wył.), automatyczna regulacja wzmocnienia, redukcja szumu Obraz Rozmiar 21,6 cala Współczynnik proporcji 16:9 Rozdzielczość Bright ness Czas reakcji 1366 x 768 (WXGA) 270 cd/m2 6,5 ms Współczynnik kont rast u 2500:1 Poziomy kąt widzenia 176 Liczba kolorów 16,7 miliona kolorów Sieć Prot okoły Jakość usług (QoS, Qualit y of Service) TCP/IP, UDP/IP, DHCP, DNS, HTTP, TELNET, SSH, SNMP, NTP, ARP, RTP/RTCP Adapt acyjna funkcja korekcji FEC (Forward Error Correct ion), funkcja ARQ (Aut o Repeat request) działająca w czasie rzeczywistym, 4

5 ARC (Adapt ive Rat e Cont rol), IP Precedence, DiffServe Pozost ałe funkcje sieciowe St erowanie kolejnością pakiet ów (packet reordering), ust awianie port u TCP/UDP, NAT, PPPoE, kszt ałt owanie UDP, szyfrowanie*4, aut omat yczne wykrywanie element u gatekeeper, UPnP*1, wybieranie URI, IPv6 Gniazda i łącza Wejście wideo Wejście wideo AUX (RGB x 1) Wyjście wideo RGB x 1 Wejście sygnału st erującego RS-232C x 1 Wejście audio Wyjście audio Wejście mikrofonu AUX L/R x1 (analogowe, zasilanie przez wt yk), wejście AUX (mini, stereo) x1 Wyjście słuchawek (mini, stereo) x1, wyjście do nagrywania (pin, stereo) x1 Port sieci 10BASE-T/100BASE-TX x 1, int erfejs ISDN x 1 Gniazda kart Memory St ick 1 Inne zagadnienia Interfejs tabletu x 1 Standardowe St andardy prot okołów komunikacyjnych ITU-T (bez st andardów audio/wideo) IETF Szyfrowanie*4 ITU-T H.320, H.323*2, IETF SIP H.231, H.241 H.242, H.243, H.245, H.350, H , H RFC2190, RFC3016, RFC3047, RFC3261, RFC3264, RFC3550, RFC3984, RFC4573, RFC4587, RFC4629, RFC4856, RFC4628, RFC5168 H.233, H.234, H.235 wer.3 St erowanie zdalne kamerą H.224, H.281 Format klatki Podwójne st rumieniowanie H.221, BONDING, H H.239 (wideo i dane prezent acji) Dane ogólne Zasilanie Pobór mocy 19,5 VDC (zasilacz sieciowy: 100 VAC do 240 VAC, 50/60 Hz) Maks. 115 W Pobór mocy (w t rybie 5

6 czuwania) Temperatura w środowisku pracy Temperat ura przechowywania Wilgot ność w środowisku pracy Wilgot ność podczas przechowywania Wymiary (szer. x wys. x głęb.)*3 Waga Dost arczane wyposażenie Maks. 15,5 W Od 5 C do 35 C Od 41 F do 95 F Od 20 C do +60 C Od 20% do 80% (bez kondensacji) Od 20% do 80% (bez kondensacji) 557 x x 214 mm (wraz ze stojakiem) 22 x 18 x 8 1/2 cala (wraz ze stojakiem) Ok. 8,2 kg Ok. 18 funtów 1 uncja Zasilacz AC (x1) Przewód zasilania (x1) Pilot radiowy (x1) Baterie do pilota (x2) CD-ROM (Instrukcja obsługi, Wskazówki wst ępne, Poradnik szybkiej inst alacji) (x1) Wskazówki wst ępne (x1) Poradnik szybkiej inst alacji/inst rukcja obsługi pilota (x1) Ważne uwagi dot yczące oprogramowania (x1) Książeczka gwarancyjna (x1) Uwagi Uwaga [*1] Dost ępność zależy od modelu. [*2] Współpraca z urządzeniami końcowymi innych producent ów zgodnymi ze st andardem H.323/H.320. Nie oznacza t o gwarancji połączenia w każdym przypadku. [*3] Podane wart ości wymiarów są przybliżone. [*4] Modele dost arczane w pewnych regionach nie pozwalają na użycie szyfrowania. Prosimy o kont akt z lokalnym przedst awicielem. Produkty pokrewne PCS-XG100H PCS-XG77H PCS-XC1 PCS-XG77S System wideokonferencji Full H D System wideokonferencji H D Przenośny bezprzewodowy system wideokonferencyjny H D System do wideokonferencji H D (tylko kodek) 6

7 PCS-XG100S System do wideokonferencji Full H D (tylko kodek) PCS-MCS1 Mostek wideokonferencyjny H D 7

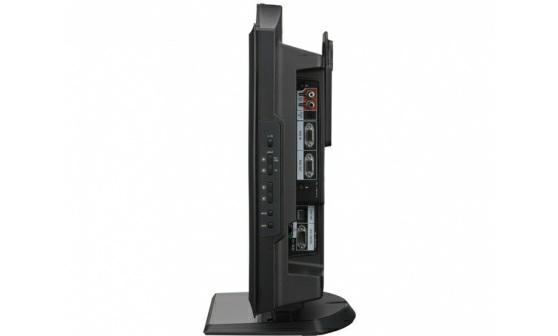

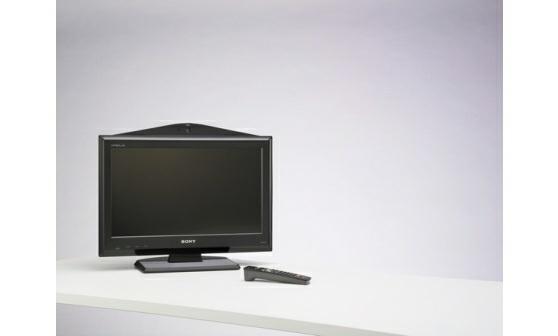

8 Galeria 8
