Łatwe łą czenie wielu lokalizacji, wyraźny obraz HD i współużytkowanie danych

Transkrypt

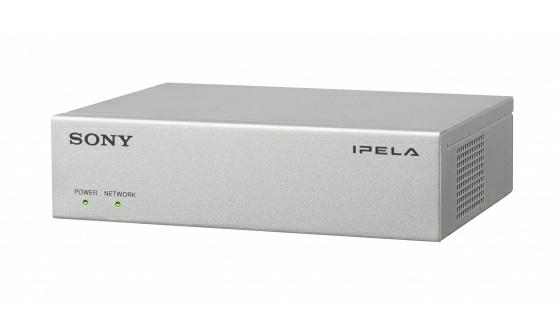

1 PCS-MCS1 Mostek wideokonferencyjny HD Omówienie Łatwe łą czenie wielu lokalizacji, wyraźny obraz HD i współużytkowanie danych Ten nieduży, uniwersalny mostek wideokonferencyjny (Multipoint Control Unit MCU) umożliwia udział w wideokonferencjach współpracownikom, klientom i innym osobom znajdującym się w różnych lokalizacjach. Urządzenie zapewnia znakomitą jakość przesyłanego obrazu i głosu. Idealnie nadaje się dla mniejszych firm i grup roboczych, które potrzebują niedrogich narzędzi do prowadzenia konferencji oraz możliwości przyłączenia dodatkowych lokalizacji. W porównaniu z innymi mostkami MCU zarówno zintegrowanymi, jak i dedykowanymi zewnętrznymi to opłacalne rozwiązanie ma szereg zalet. Należą do nich: - Niższe koszty użytkowania niż zewnętrznego mostka MCU - Możliwość użycia bez pomocy informatyka/administratora i bez specjalnego szkolenia - Cicha i wydajna praca bez dedykowanej serwerowni. - Ciągłość działania umożliwiająca komunikację między zdalnymi obiektami bez potrzeby włączania głównego terminala (hosta) Standardowo mostek PCS-MCS1 pozwala zestawić połączenie konferencyjne między czterema lokalizacjami. Oprogramowanie rozszerzające PCSA-MPE1 zwiększa liczbę obsługiwanych urządzeń końcowych z czterech do dziesięciu. Po dodaniu kolejnego oprogramowania, PCSA-MPE2, maksymalna liczba urządzeń wzrasta do 16. Dostępne jest ponadto opcjonalne oprogramowanie PCSA-MSA1. Umożliwia ono zdalny udział w spotkaniach maksymalnie 16 użytkownikom mobilnym, którzy posługują się smartfonem albo tabletem. Aby rozpocząć spotkanie, wystarczy wpisać adres IP lub wybrać numer zapisany we wbudowanej książce adresowej. Urządzenie zapewnia bezpieczne przesyłanie wyraźnego obrazu Full HD oraz dźwięku MPEG-4 AAC o wysokiej jakości. Inteligentna technologia Quality of Service (QoS) optymalizuje transmisję nawet w przypadku niestabilności łącza. Uczestnicy mają możliwość wyświetlania obrazów z podłączonych terminali w różnych trybach ekranu dzielonego. Dzięki funkcji współużytkowania danych można natomiast dodawać adnotacje do prezentacji z komputera, używając do tego rysika lub tabletu. Urządzenie zajmuje mało miejsca, nie rzuca się więc w oczy nawet w małych salkach konferencyjnych. Można je łatwo i szybko zainstalować oraz przygotować do pracy, używając do obsługi podłączonego komputera oraz intuicyjnego interfejsu opartego na sieci www. 1

2 Funkcje Wysoka jakość obrazu Full HD i wyraźny, cyfrowy dźwięk Każdy z uczestników konferencji może oglądać płynny film w doskonałej rozdzielczości Full HD (do 1080p*) i słuchać wysokiej jakości dźwięku MPEG4 AAC. * W zależności od liczby połączonych punktów oraz ustawień trybu transmisji obraz może nie być wyświetlany w rozdzielczości 1080p. Inteligentna technologia QoS: lepsza jakość konferencji Inteligentna technologia QoS (Quality of Service) ogranicza zakłócenia w obrazie i pozwala uzyskać najlepszą możliwą jakość pomimo zmieniającej się wydajności łącza sieciowego, nawet przy transmisji na długie dystanse. Od czterech do szesnastu obsługiwanych uczestników Standardowo mostek PCS-MCS1 pozwala zestawić wielopunktowe połączenie konferencyjne między czterema lokalizacjami. Po dodaniu opcjonalnego oprogramowania rozszerzającego PCSA-MPE1 maksymalna liczba terminali wzrasta z 4 do 10. Kolejne oprogramowanie, PCSA-MPE2, zwiększa liczbę obsługiwanych urządzeń końcowych do 16. Udział w spotkaniu z dowolnego miejsca Po dodaniu do mostka PCS-MCS1 opcjonalnego oprogramowania PCSA-MSA1 w spotkaniu może brać udział nawet 16 użytkowników mobilnych, używających urządzenia przenośnego z zainstalowaną aplikacją IPELA Communication Mobile (ios/android). Tryby ekranu dzielonego i aktywacji głosowej W trybie ekranu dzielonego na ekranie widać wszystkich uczestników spotkania. W trybie aktywacji głosowej obraz aktualnego mówcy wypełnia cały ekran. Siedem trybów ekranu dzielonego Do wyboru jest siedem trybów ekranu dzielonego. Umożliwiają one oglądanie nawet 16 uczestników konferencji. Współużytkowanie danych w jakości Full HD Oglądając obraz Full HD o wysokiej jakości i słuchając głosu, uczestnicy mogą równocześnie widzieć prezentację z podłączonego komputera. Dwa porty sieciowe Dwa porty Ethernet umożliwiają równoczesne podłączenie urządzenia do dwóch sieci (LAN/intranet i WAN/Internet). Eliminuje to potrzebę przełączania kabli. Między podłączonymi sieciami nie zachodzi transmisja danych, dzięki czemu podczas spotkania nie ma zagrożeń dla bezpieczeństwa. Tworzenie i udostępnianie odręcznych adnotacji Każdy z uczestników może za pomocą rysika/tabletu tworzyć adnotacje na ekranie i udostępniać je innym osobom Łatwy w użyciu interfejs oparty na sieci www Obsługę mostka PCS-MCS1 umożliwia łatwy w użyciu interfejs użytkownika oparty na sieci www. Użytkownicy mogą rozpoczynać połączenie przez podanie adresu IP lub wybór odpowiednich danych z książki adresowej, przyjmować lub odrzucać przychodzące połączenia oraz konfigurować spotkania wielopunktowe. Różne uniwersalne tryby spotkania Administratorzy spotkań mogą obsługiwać mostek PCS-MCS1 z podłączonego komputera, w trybie sterowania przez sieć www. Pozostali uczestnicy mają możliwość przyłączania się do spotkań w trybie ad-hoc. Większe bezpieczeństwo podczas spotkań 2

3 Bezpieczeństwo obrazu wideo, dźwięku i obrazów z ekranu komputera przesyłanych przez sieć publiczną gwarantują najnowsze standardy szyfrowania ITU-T. Łatwe aktualizacje przez łą cze USB Dzięki wbudowanej pamięci flash urządzenie pozwala w prosty sposób aktualizować oprogramowanie systemowe do najnowszej wersji. Dane techniczne Dane ogólne Zasilanie Pobór mocy Temperatura w środowisku pracy Temperat ura przechowywania Wilgot ność w środowisku pracy Wilgot ność podczas przechowywania Wymiary (szer. x wys. x gł.) Waga 12 V prądu stałego (zasilacz AC: Od 100 do 240 V prądu przemiennego, 50/60 Hz 13 wat ów Od 5 C do 35 C (41 95 F) Od -20 do 60 C (od -4 do 140 F) Od 20% do 80% (bez kondensacji) Od 20% do 80% (bez kondensacji) Ok ,6 mm (6¾ 1¾ 5 cali) (bez wyst ających element ów) Ok. 0,65 kg Formaty Prot okół komunikacyjny ITU-T H.323 Kodowanie sygnału wideo Kodowanie sygnału audio St erowanie zdalne kamerą H.263, H.263+, H.263++, H.264 Baseline Profile, H.264 High Profile G.711 (3,4 khz przy 56/64 kb/s), G.722 (7,0 khz przy 48/56/64 kb/s), G.728 (3,4 khz przy 16 kb/s), MPEG-4 AAC-LC Mono (14 khz przy 64/96 kb/s), MPEG-4 AAC-LC Mono (22 khz przy 64/96 kb/s) H.281 (przybliżenie / obracanie / pochylanie / ustawienia zaprogramowane) Format klat ki H.225 Podwójne st rumieniowanie H.239 (dane wideo i prezent acji) (przesyłanie i odbiór) Szyfrowanie H.235 wersja 3 Inne H , H Wideo i audio 3

4 Kodek wideo rozdzielczość Kodek wideo liczba klat ek na sekundę Układ ekranu Ust awienia paramet rów komunikacji Transmisja/odbiór wielu st rumieni Kanał audio [4:3] QCIF (176 x 144), CIF (352 x 288), 4CIF (704 x 576) [16:9] WCIF (W288p) (512 x 288), W432p (768 x 432), W4CIF (1024 x 576), 720p (1280 x 720), 1080i (1920 x 1080), 1080p (1920 x 1080) Do 30 kl./s 3 ekrany, 4 ekrany, 6 ekranów, 9 ekranów, 10 ekranów, 13 ekranów, 16 ekranów Aut omat ycznie/ręcznie (rozdzielczość, przepływność, liczba klatek na sekundę) Tylko A/V, 3 strumienie (wideo 2 + PC 1) Mono Połączenia sieciowe i wielopunktowe Prot okoły sieciowe Jakość usług (QoS, Qualit y of Service) Funkcje sieciowe St os prot okołu Przepływność Obsługa wielu lokalizacji TCP/IP, UDP/IP, DHCP, DNS, HTTP, TELNET, SSH, SNMP, NTP, ARP, RTP/RTCP, PPPoE, UPnP Funkcja ARQ (Aut o Repeat request) działająca w czasie rzeczywistym, ARC (Adapt ive Rat e Cont rol), adapt acyjna funkcja korekcji FEC (Forward Error Correct ion), IP Precedence, DiffServe Kszt ałt owanie UDP, ust awianie port u TCP/UDP, obsługa NAT, Auto Gatekeeper Discovery, wybieranie URI IPv4 Od 64 kb/s do kb/s Do 4 t erminali (H.323) w st andardzie Do 10 t erminali (H.323) z opcjonalnym oprogramowaniem PCSA-MPE1 Do 16 t erminali (H.323) z opcjonalnym oprogramowaniem PCSA-MPE1 i PCSA-MPE2 Interfejsy Int erfejs sieciowy Ext ernal Cont rol Inne Gigabit Et hernet (10BASE-T/100BASE- TX/1000BASE-T) x 2 TAK (gniazdo t ypu mini-usb) USB 1 Gniazdo na blokadę Kensingt on 1 Language Języki w sieciowym 4

5 int erfejsie użyt kownika angielski, japoński, chiński (uproszczony) Uwagi *1 Gniazdo typu mini-usb nie jest zgodne ze st andardem USB. Produkty pokrewne PCS-XG100H PCS-XL55 PCS-MEP PCS-XG77H System wideokonferencji Full H D Biurkowy system do wideokonferencji H D Aplikacja IPELA Com m unication Mobile dla urządzeń Android, iphone, ipad, ipad Air i ipad m ini System wideokonferencji H D PCS-XC1 PCS-XG100S PCS-XG77S Przenośny bezprzewodowy system wideokonferencyjny H D System do wideokonferencji Full H D (tylko kodek) System do wideokonferencji H D (tylko kodek) 5

6 Galeria 6
