1 s a r t S O L U T I O N S LK CMM Współrzędnościowe maszyny pomiarowe

2 O wiele więcej niż precyzja Współrzędnościowe maszyny pomiarowe LK firmy Nikon Metrology reprezentują najwyższą jakość w dziedzinie współrzędnościowej techniki pomiarowej. Zaprojektowane i wykonane, tylko i wyłączenie, z najwyższej jakości materiałów, niosą ze sobą 50-lat doświadczenia firmy. Maszyny LK będąc pojedynczym systemem umożliwiają pomiar wymiarów, pozycji i powierzchni. W zestawieniu z pełną gamą czujników stykowych i bezstykowych, maszyny CMM firmy Nikon Metrology stają się rzeczywistym, wielosensorowym systemem pomiarowym. i skanery mogą być w prosty i szybki sposób wymieniane, aby zapewnić możliwość pomiarów wymiarów geometrycznych i powierzchni podczas jednej sesji pomiarowej. Najważniejsze cechy konstrukcji Ceramiczne elementy nośne maszyny czynią jej konstrukcję termicznie stabilną o ultra sztywnej ramie co wpływa na jej trwałą i wysoką dokładność. Unikalne łożyska powietrzne firmy Nikon Metrology, jakie zostały zastosowane w maszynach LK, pozwalają na zmniejszenie poduszki powietrznej przy wzroście jej stabilności, zapewniając lepszą sztywność całej ramy niż to jest w przypadku standardowych łożysk powietrznych. Jednolity stół granitowy z prowadnicą ( dla maszyn i większych) pozwala na płynne prowadzenie napędów z dużymi prędkościami i przyspieszeniami. Stalowe nogi zaprojektowane w systemach CAD przy użyciu analizy elementów skończonych pozwalają na stabilny montaż ceramicznej bryły i ułatwiają złożenie maszyny. Napędy cierne we wszystkich osiach umożliwiają usunięcie niepewności jakie wprowadzają tradycyjne napędy pasowe i zębate, dzięki czemu uzyskujemy powtarzalny ruch wolny od histerezy. Naklejane liniały firmy Renishaw umożliwiają pominięcie oddzielnej kompensacji wpływów temperaturowych liniału i ramy z mechaniką, dzięki czemu uzyskujemy wysoką powtarzalność i dokładność maszyny. Najważniejsze cechy wydajności Tryb pomiaru -,, Fly mode umożliwia optymalizację kontroli ruchu dla bardziej wydajnego ruchu maszyny i większej przepustowości. Funkcja głowicy:,, PH Fast ułatwia zoptymalizowanie przepustowości maszyny poprzez umożliwienie jednoczesnego ruchu głowicy i maszyny. Pulpit Sterujący Wielofunkcyjny pulpit sterujący pozwala na dostęp do narzędzi programowania bez potrzeby ciągłego przebywania przy komputerze.

3 Wsparcie wielu metod pomiaru pomiary dla wszystkich. Skanowanie staje się prostsze Bez względu na to, czy pomiar wymaga metod stykowych, czy bezstykowych, firma Nikon Metrology posiada rozwiązania o wysokiej powtarzalności i dokładności skanowania dla kontroli jakości geometrycznej i krzywokreślnej. Unikalny i nieporównywalny, cyfrowy skaning jest możliwy jako standard dla każdej maszyny LK firmy Nikon Metrology wyposażonej w sondy lub. Ta efektywna kosztowo metoda skanowanie umożliwia wzrost produktywności maszyny zmniejszając ponoszone koszty tradycyjnych inspekcji. Kiedy wymagana jest najwyższa dokładność i wysoka szybkość pomiaru, ceramiczna, ultrasztywna budowa maszyn LK gwarantuje, że skanowanie metodami stykowymi (sonda ), dostarcza możliwość uzyskania takich samych wyników skanowania elementów, kształtu i powierzchni swobodnych jak w przypadku tradycyjnego pomiaru z głowicą sztywną. Bezstykowy skaning laserowy, z wiodącym na świecie skanerem LC (skaner liniowy) firmy Nikon Metrology oraz unikalną opatentowaną technologią XC (skaner krzyżowy), pozwala użytkownikowi na wirtualne lub rzeczywiste skanowanie dowolnego elementu z wydajnością na nieporównywalnym dotąd poziomie. Firma Nikon Metrology stworzyła technologię skaningu laserowego dla kontroli geometrycznej, kontroli powierzchni krzywokreślnych oraz inżynierii odwrotnej dostępną dziś dla każdego. Kiedy wielkość ma znaczenie Firma Nikon Metrology stworzyła niedawno na zamówienie jedną z największych maszyn portalowych CMM o zakresie pomiarowym wzdłuż i w poprzek wynoszącym 6 metrów. Firma Nikon Metrology posiada w swojej gamie produktów z rodziny LK zarówno duże maszyny portalowe jak i maszyny kolumnowe, dzięki czemu gotowa jest sprostać wymaganiom stawianym przez wszystkich klienta. Oba typy maszyn bazują na tej samej budowie granitowo ceramicznej, oferując przy tym wiodącą na rynku najwyższą dokładność jak i wydajność.

4 Maszyny portalowe LK V oraz LK V HA (podwyższona dokładność) Maszyny współrzędnościowe w wysokiej dokładności Ceramiczna belka poprzeczna oraz pinola maszyn LK zestawiony z unikalnymi łożyskami powietrznymi dostarcza niespotykanej sztywności i stabilności konstrukcji, dzięki czemu uzyskiwany jest znaczny wzrost powtarzalności pomiaru. Korzyści najwyższa wydajność wysokie prędkości/przyspieszenia dla krótkich cykli świetna dokładność i powtarzalność kompleksowe rozwiązanie dla metod pomiarów stykowych, skaningowych i cyfrowej kontroli jakości elastyczna platforma: pomiary stykowe, skaning analogowy i skaning laserowy stół o wysokiej ładowności (duża masa części) LK v Zastosowania detale tłoczone i obrabiane maszynowo odlewy z tworzyw sztucznych odlewy i odkuwki inspekcje stykowe i bezstykowe digitalizacja, skaning i inżynieria odwrotna LK v (Na trójnogu) LK v Specyfikacja techniczna LK V (małe) standardowa budowa CMM (dostępne wersje high-accuracy) dokładność przestrzenna - od 1.8µm + L/350 (LK V) - od 1.5µm + L/375 (LK V-HA) powtarzalność - od 1.8µm (LK V) - od 1.5µm (LK V-HA) prędkość - do 42m/min (LK V) - do 50m/min (LK V-HA) przyspieszenia - do 7840m/min2 (LK V) - do 5400m/min2 (LK V-HA) Zakresy 1 (na trójnogu) PH10T MH20i PH10M LK V (średnie i duże) - standardowa budowa CMM Preferowane zakresy (inne zakresy dostępne na zamówienie) LC15Dx, LC50Cx, LC60Dx, XC65D (LK V tylko) LC15Dx, LC50Cx, LC60Dx, XC65D 4

5 Maszyny LK dla wysokich prędkości skaningu LK V-SL i LK V-SL HA oferują najwyższą wydajność skaningu i inspekcji Seria maszyn LK V-SL reprezentuje, poprzez swoją rewolucyjną konstrukcję, najlepszą wydajność skanowania i inspekcji dostępną obecnie na rynku. Częściowo dopasowana by sprostać wymaganiom przemysłu lotniczego i samochodowego, maszyny serii LK V-SL są unikalną i wyróżniającą się na rynku wielosensoryczną platformą we współrzędnościowej technice pomiarowej. Wraz z opcją HA (High accuracy - podwyższona dokładność), maszyna taka staje się wzorcem odniesienia w laboratoriach, umożliwiając pomiary z dokładnościami na poziomie pojedynczych mikrometrów dla zastosowań wymagających najwyższej precyzji. Korzyści podniesiona wydajność skanowania o wysokiej dokładności i przepustowości podniesiona sztywność i stabilność konstrukcji gotowość do pracy w każdych warunkach (na hali produkcyjnej lub w laboratorium) granitowy stół z ceramicznymi prowadnicami w osiach Y i Z podniesiona prowadnica osi X umożliwia bardzo dynamiczną pracę rozdzielczość liniałów w osi S 0.1 µm platforma wielosensorowa pneumatyczny montaż antywibracyjny kompensacja temperatury w standardzie Zastosowania skaning analogowy, cyfrowy i laserowy przemysł samochodowy, silniki, części dla skrzyni biegów przemysł lotniczy, łopatki wirników, części silników Inżynieria precyzyjna urządzenia medyczne Specyfikacja techniczna dokładność przestrzenna - od 1.1µm+L/400 (LK V-SL) - od 0.7µm+L/600 (LK V-SL HA) powtarzalność - od 0.7µm (LK V-SL) - od 0.5µm (LK V-SL HA) prędkość - do 51m/min (LK V-SL) - 20m/min (LK V-SL HA) przyspieszenia - do 5065m/min2 (LK V-SL) - 722m/min2 (LK V-SL HA) LK V SL ze skanerem laserowym LC60Dx LK V-SL i LK V-SL HA Maszyny wysokiej dokładności Preferowane zakresy (inne zakresy dostępne na zamówienie) LK V-SL (HA) Ceramika źródłem wydajności maszyn LK PREMIUM Wolne od naprężeń ceramiczne prowadnice są najbardziej odporne na odkształcenia termiczne, a tym samym umożliwiają długi czas pracy maszyny z dużą dokładnością. Przy tym minimalizują konieczność częstego nadzorowania parametrów maszyny co pozwala oszczędzić czas, więc również i pieniądze. LC15, LC50Cx, LC60Dx, XC65D (-LS) 5

6 Dwuprowadnicowe portalowe maszyny LK V dużych gabarytów oraz maszyny kolumnowe Nowe podejście do maszyn CMM o dużych gabarytach Firma Nikon Metrology posiada w swojej ofercie maszyny CMM o dużych gabarytach, zarówno maszyny mostowe jak i kolumnowe na dwu prowadnicach. Oprócz wysokiej dokładności w pełnych zakresach pomiarowych, maszyny te wspierają szeroką gamę metod pomiaru m.in. sondy przełączające analogowe i cyfrowe oraz głowice laserowe. Ponadto Nikon Metrology dostarcza specjalne maszyny mostowe zaprojektowane pod konkretne wymagania klienta. Wszystkie maszyny o dużych gabarytach pochodzące z rodziny LK są budowane z materiałów o wysokiej stabilności termicznej, aby zagwarantować optymalną dokładność. Korzyści LK V materiały ceramiczne oferujące 300% wzrost sztywności w stosunku do aluminium, pozwalając tym samym na budowę bardzo dużych maszyn zachowując wiodącą dokładność montaż przy podłożu lub na specjalnym podniesieniu pozwala na dopasowanie urządzenia do wymaganego środowiska pracy podwójny napęd zapewnia płynność ruchu maszyny dostępne z oddzielną płytą pomiarową wysoko wydajne łożyska powietrzne maszyny LK posiadają granitowe prowadnice w osi X oraz ceramiczne w osiach Y i Z obsługa zarówno metod stykowych, skaningu analogowego i laserowego LK V-R maszyna portalowa z dwoma prowadnicami Zastosowania przemysł samochodowy przemysł lotniczy przemysł stoczniowy i kolejowy telekomunikacja i osprzęt satelitarny Specyfikacja techniczna dokładność przestrzenna - od 4.5µm + L/200 (LK v-r) - od 3.5µm + L/250 (LK v-g(p)) powtarzalność - od 4.5µm (LK v-r) - od 3.5µm (LK v-g(p)) prędkość - do 32m/min (LK v-r) - do 27m/min (LK v-g(p)) przyspieszenia - do 2270m/min2 (LK v-r) - do 2070m/min2 (LK v-g(p)) LK V-R i LK V R-SL dwuprowadnicowe maszyny CMM (dostępne także opcje o podwyższonej prowadnicy) zakres prowadnic 3m do 10m+ zakres portalu/bramy 2m do 4m zakres pinoli od 1.2m do 3m (model z podwyższoną prowadnicą na stalowych nogach lub fundamencie z betonu) LK V-G(P) Maszyny portalowe o dużej i bardzo dużej dokładności zakres prowadnic 2m do 10m+ zakres portalu/bramy 4m do 7m zakres pinoli 3m do 4m (dostępne na stalowych nogach lub betonowym fundamencie) 1 (inne zakresy dostępne na zamówienie) LC15, LC50Cx, LC60Dx, XC65D (-LC) LC15, LC50Cx, LC60Dx, XC65D (-Ls) 6

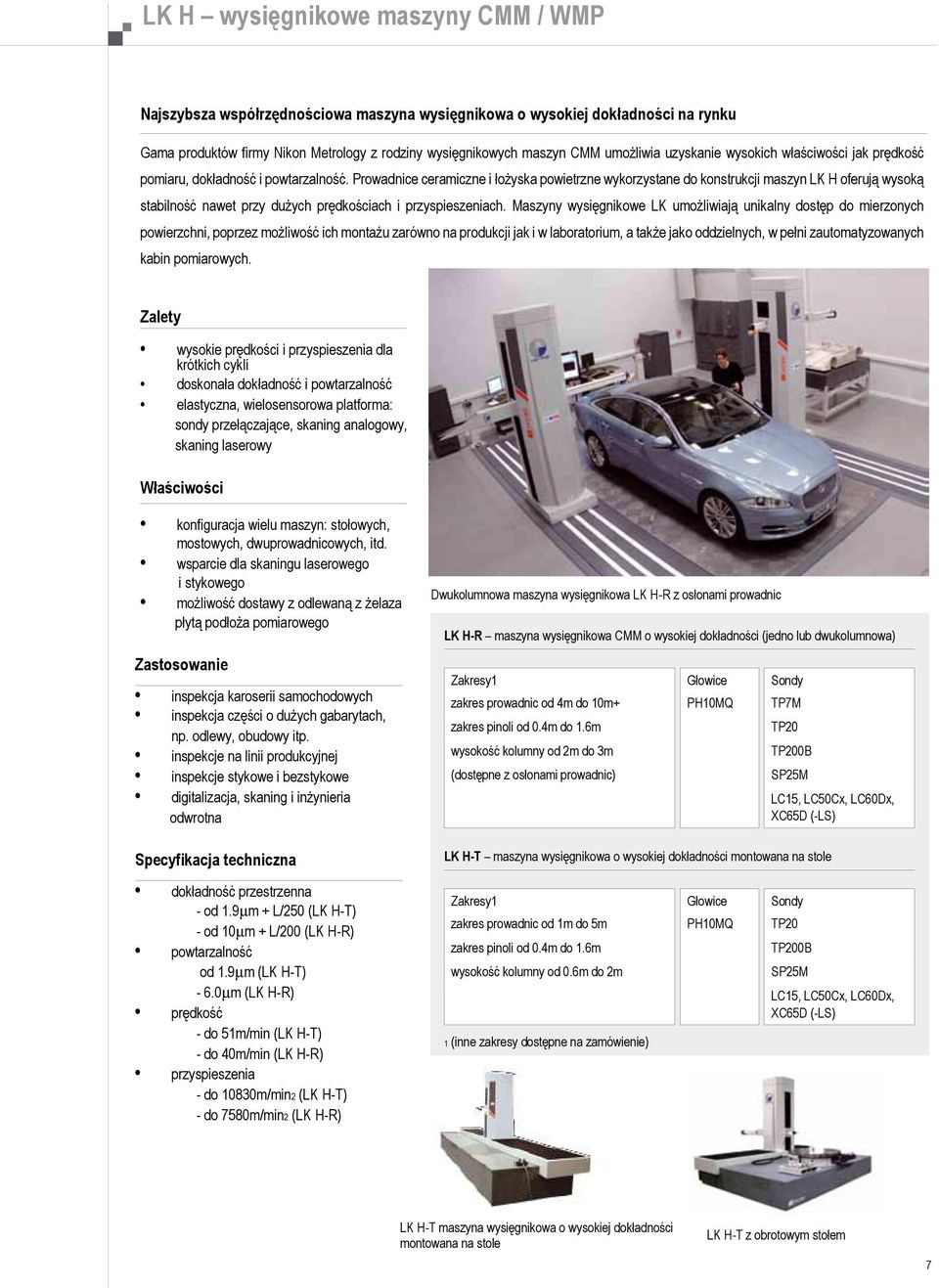

7 LK H wysięgnikowe maszyny CMM / WMP Najszybsza współrzędnościowa maszyna wysięgnikowa o wysokiej dokładności na rynku Gama produktów firmy Nikon Metrology z rodziny wysięgnikowych maszyn CMM umożliwia uzyskanie wysokich właściwości jak prędkość pomiaru, dokładność i powtarzalność. Prowadnice ceramiczne i łożyska powietrzne wykorzystane do konstrukcji maszyn LK H oferują wysoką stabilność nawet przy dużych prędkościach i przyspieszeniach. Maszyny wysięgnikowe LK umożliwiają unikalny dostęp do mierzonych powierzchni, poprzez możliwość ich montażu zarówno na produkcji jak i w laboratorium, a także jako oddzielnych, w pełni zautomatyzowanych kabin pomiarowych. Zalety wysokie prędkości i przyspieszenia dla krótkich cykli doskonała dokładność i powtarzalność elastyczna, wielosensorowa platforma: sondy przełączające, skaning analogowy, skaning laserowy konfiguracja wielu maszyn: stołowych, mostowych, dwuprowadnicowych, itd. wsparcie dla skaningu laserowego i stykowego możliwość dostawy z odlewaną z żelaza płytą podłoża pomiarowego Zastosowanie inspekcja karoserii samochodowych inspekcja części o dużych gabarytach, np. odlewy, obudowy itp. inspekcje na linii produkcyjnej inspekcje stykowe i bezstykowe digitalizacja, skaning i inżynieria odwrotna Specyfikacja techniczna Dwukolumnowa maszyna wysięgnikowa LK H-R z osłonami prowadnic LK H-R maszyna wysięgnikowa CMM o wysokiej dokładności (jedno lub dwukolumnowa) zakres prowadnic od 4m do 10m+ zakres pinoli od 0.4m do 1.6m wysokość kolumny od 2m do 3m (dostępne z osłonami prowadnic) TP7M B LC15, LC50Cx, LC60Dx, XC65D (-LS) LK H-T maszyna wysięgnikowa o wysokiej dokładności montowana na stole dokładność przestrzenna - od 1.9µm + L/250 (LK H-T) - od 10µm + L/200 (LK H-R) powtarzalność od 1.9µm (LK H-T) - 6.0µm (LK H-R) prędkość - do 51m/min (LK H-T) - do 40m/min (LK H-R) przyspieszenia - do 10830m/min2 (LK H-T) - do 7580m/min2 (LK H-R) zakres prowadnic od 1m do 5m zakres pinoli od 0.4m do 1.6m wysokość kolumny od 0.6m do 2m 1 (inne zakresy dostępne na zamówienie) B LC15, LC50Cx, LC60Dx, XC65D (-LS) LK H-T maszyna wysięgnikowa o wysokiej dokładności montowana na stole LK H-T z obrotowym stołem 7

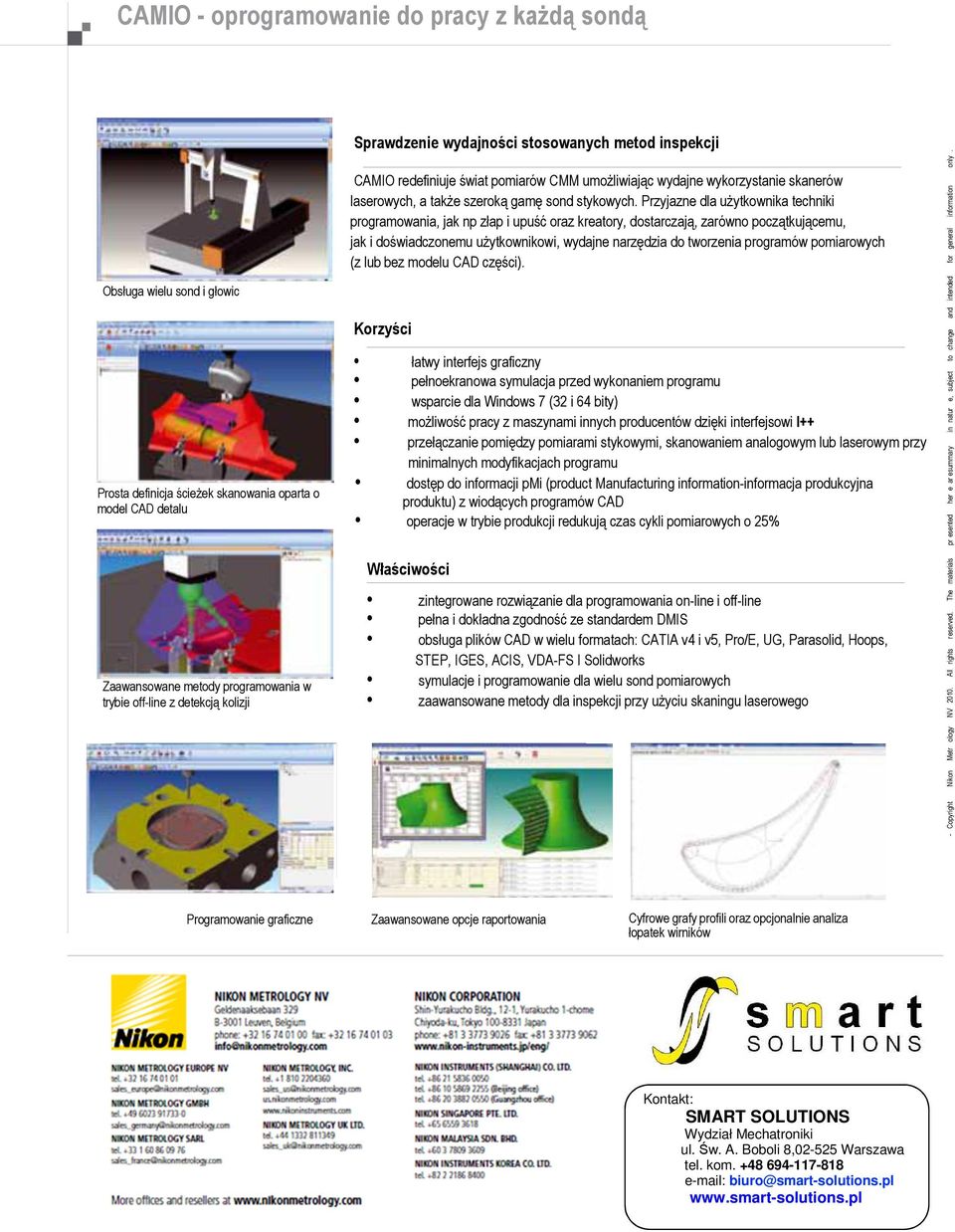

8 . CAMIO - oprogramowanie do pracy z każdą sondą Sprawdzenie wydajności stosowanych metod inspekcji CAMIO redefiniuje świat pomiarów CMM umożliwiając wydajne wykorzystanie skanerów laserowych, a także szeroką gamę sond stykowych. Przyjazne dla użytkownika techniki programowania, jak np złap i upuść oraz kreatory, dostarczają, zarówno początkującemu, jak i doświadczonemu użytkownikowi, wydajne narzędzia do tworzenia programów pomiarowych (z lub bez modelu CAD części). for general information only Obsługa wielu sond i głowic Prosta definicja ścieżek skanowania oparta o model CAD detalu Korzyści łatwy interfejs graficzny pełnoekranowa symulacja przed wykonaniem programu wsparcie dla Windows 7 (32 i 64 bity) możliwość pracy z maszynami innych producentów dzięki interfejsowi I++ przełączanie pomiędzy pomiarami stykowymi, skanowaniem analogowym lub laserowym przy minimalnych modyfikacjach programu dostęp do informacji pmi (product Manufacturing information-informacja produkcyjna produktu) z wiodących programów CAD operacje w trybie produkcji redukują czas cykli pomiarowych o 25% esented her e ar esummary in natur e, subject to change and intended pr Zaawansowane metody programowania w trybie off-line z detekcją kolizji zintegrowane rozwiązanie dla programowania on-line i off-line pełna i dokładna zgodność ze standardem DMIS obsługa plików CAD w wielu formatach: CATIA v4 i v5, Pro/E, UG, Parasolid, Hoops, STEP, IGES, ACIS, VDA-FS I Solidworks symulacje i programowanie dla wielu sond pomiarowych zaawansowane metody dla inspekcji przy użyciu skaningu laserowego Copyright Nikon Metr ology eserved. The materials NV All rights - r Programowanie graficzne Zaawansowane opcje raportowania Cyfrowe grafy profili oraz opcjonalnie analiza łopatek wirników Kontakt: SMART SOLUTIONS Wydział Mechatroniki ul. Św. A. Boboli 8, Warszawa tel. kom biuro@smart-solutions.pl
