Vario basic. No. 2960

Transkrypt

1 Vario basic No Bedienungsanleitung Instruction manual Mode d emploi Istruzioni d uso Instrucciones para el servicio Gebruiksaanwijzing Instrukcja obs³ugi Èíñòðóêöèÿ ïî ýêñïëóàòàöèè Renfert GmbH Industriegebiet Hilzingen / Germany Tel Fax info@renfert.com Made in Germany

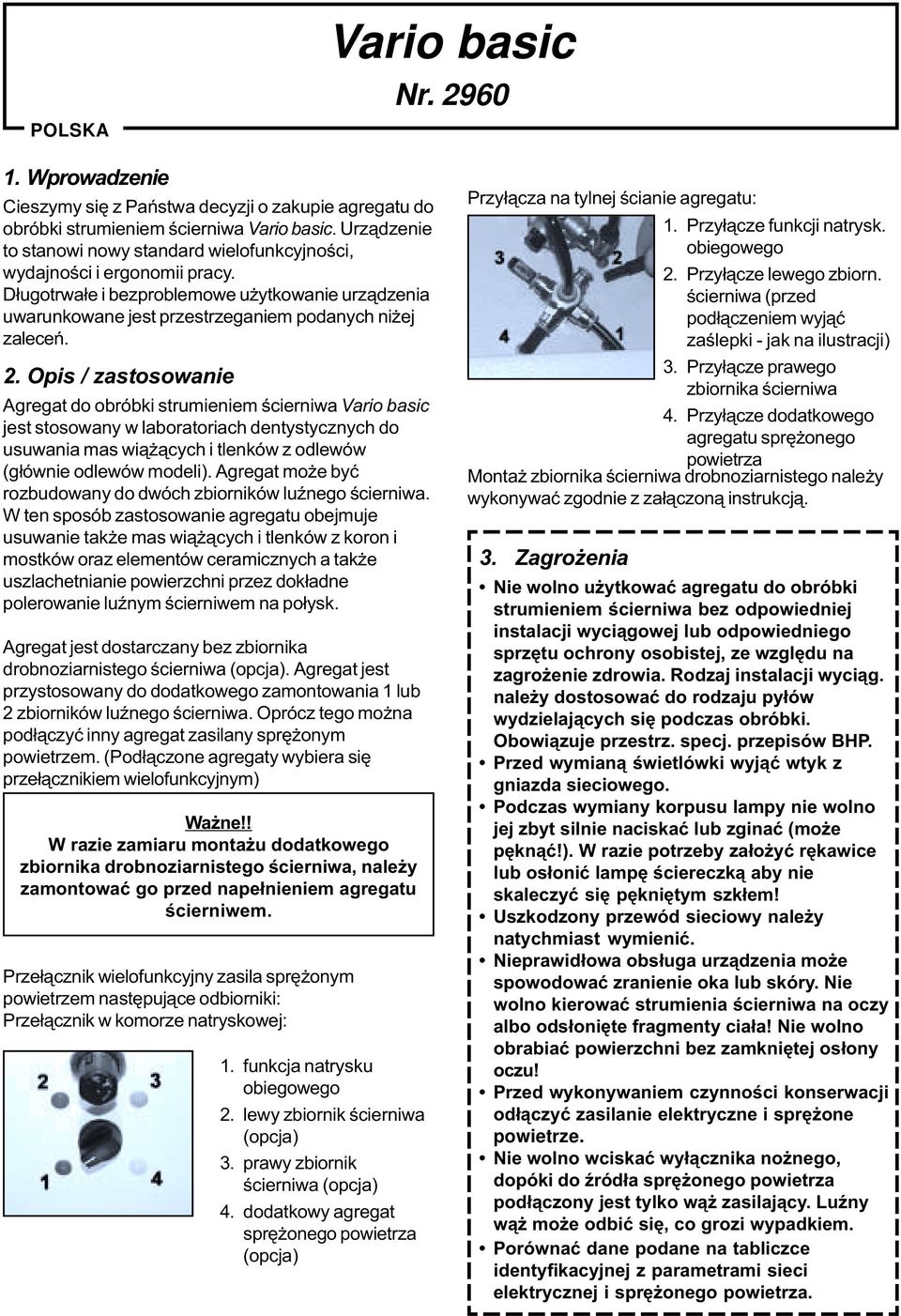

2 POLSKA Vario basic Nr Wprowadzenie Cieszymy siê z Pañstwa decyzji o zakupie agregatu do obróbki strumieniem œcierniwa Vario basic. Urz¹dzenie to stanowi nowy standard wielofunkcyjnoœci, wydajnoœci i ergonomii pracy. D³ugotrwa³e i bezproblemowe u ytkowanie urz¹dzenia uwarunkowane jest przestrzeganiem podanych ni ej zaleceñ. 2. Opis / zastosowanie Agregat do obróbki strumieniem œcierniwa Vario basic jest stosowany w laboratoriach dentystycznych do usuwania mas wi¹ ¹cych i tlenków z odlewów (g³ównie odlewów modeli). Agregat mo e byæ rozbudowany do dwóch zbiorników luÿnego œcierniwa. W ten sposób zastosowanie agregatu obejmuje usuwanie tak e mas wi¹ ¹cych i tlenków z koron i mostków oraz elementów ceramicznych a tak e uszlachetnianie powierzchni przez dok³adne polerowanie luÿnym œcierniwem na po³ysk. Agregat jest dostarczany bez zbiornika drobnoziarnistego œcierniwa (opcja). Agregat jest przystosowany do dodatkowego zamontowania 1 lub 2 zbiorników luÿnego œcierniwa. Oprócz tego mo na pod³¹czyæ inny agregat zasilany sprê onym powietrzem. (Pod³¹czone agregaty wybiera siê prze³¹cznikiem wielofunkcyjnym) Wa ne!! W razie zamiaru monta u dodatkowego zbiornika drobnoziarnistego œcierniwa, nale y zamontowaæ go przed nape³nieniem agregatu œcierniwem. Prze³¹cznik wielofunkcyjny zasila sprê onym powietrzem nastêpuj¹ce odbiorniki: Prze³¹cznik w komorze natryskowej: 1. funkcja natrysku obiegowego 2. lewy zbiornik œcierniwa (opcja) 3. prawy zbiornik œcierniwa (opcja) 4. dodatkowy agregat sprê onego powietrza (opcja) Przy³¹cza na tylnej œcianie agregatu: 1. Przy³¹cze funkcji natrysk. obiegowego 2. Przy³¹cze lewego zbiorn. œcierniwa (przed pod³¹czeniem wyj¹æ zaœlepki - jak na ilustracji) 3. Przy³¹cze prawego zbiornika œcierniwa 4. Przy³¹cze dodatkowego agregatu sprê onego powietrza Monta zbiornika œcierniwa drobnoziarnistego nale y wykonywaæ zgodnie z za³¹czon¹ instrukcj¹. 3. Zagro enia Nie wolno u ytkowaæ agregatu do obróbki strumieniem œcierniwa bez odpowiedniej instalacji wyci¹gowej lub odpowiedniego sprzêtu ochrony osobistej, ze wzglêdu na zagro enie zdrowia. Rodzaj instalacji wyci¹g. nale y dostosowaæ do rodzaju py³ów wydzielaj¹cych siê podczas obróbki. Obowi¹zuje przestrz. specj. przepisów BHP. Przed wymian¹ œwietlówki wyj¹æ wtyk z gniazda sieciowego. Podczas wymiany korpusu lampy nie wolno jej zbyt silnie naciskaæ lub zginaæ (mo e pêkn¹æ!). W razie potrzeby za³o yæ rêkawice lub os³oniæ lampê œciereczk¹ aby nie skaleczyæ siê pêkniêtym szk³em! Uszkodzony przewód sieciowy nale y natychmiast wymieniæ. Nieprawid³owa obs³uga urz¹dzenia mo e spowodowaæ zranienie oka lub skóry. Nie wolno kierowaæ strumienia œcierniwa na oczy albo ods³oniête fragmenty cia³a! Nie wolno obrabiaæ powierzchni bez zamkniêtej os³ony oczu! Przed wykonywaniem czynnoœci konserwacji od³¹czyæ zasilanie elektryczne i sprê one powietrze. Nie wolno wciskaæ wy³¹cznika no nego, dopóki do Ÿród³a sprê onego powietrza pod³¹czony jest tylko w¹ zasilaj¹cy. LuŸny w¹ mo e odbiæ siê, co grozi wypadkiem. Porównaæ dane podane na tabliczce identyfikacyjnej z parametrami sieci elektrycznej i sprê onego powietrza.

3 4. Monta na œcianie Uchwyt do monta u na œcianie jest dostêpny jako wyposa enie dodatkowe i mo e byæ zamówiony oddzielnie (nr wyrobu Wandhalter). 5. Uruchamianie / obs³uga ) Po³¹czyæ wy³¹cznik no ny z agregatem >> Rys. 1 2.) Za³o yæ z³¹czkê na wy³¹cznik no ny >> Rys. 2 3.) Po³¹czyæ wy³¹cznik no ny ze Ÿród³em sprê onego powietrza (P) >> Rys. 3 4.) Nie za³amywaæ wê y >> Rys. 4 5.) Po³¹czyæ w¹ odsysaj¹cy z rurk¹ odsysaj¹c¹ >> Rys. 5 (a) (w¹ odsysaj¹cy nie wchodzi w zakres dostawy) Jeszcze nie wolno pod³¹czaæ agregatu do sieci elektrycznej ) Zamontowaæ poziomo lampê oœwietl. >> Rys. 6 2.) Zdj¹æ foliê ochronn¹ z pokrywy lampy. >> Rys. 7 3.) Zamontowaæ pokrywê lampy. >> Rys ) Po³¹czyæ przewód sieciowy z agregatem. >> Rys. 9 2.) Po³¹czyæ przewód sieciowy z gniazdem sieciowym. >> Rys ) W³¹czyæ lampê >> Rys Zamontowaæ dyszê 1.) Zdj¹æ doln¹ os³onê blaszan¹ >> Rys ) Za³o yæ dyszê do uchwytu >> Rys ) Sprawdziæ umocowanie wê a odsysaj¹cego >> Rys Ustawianie ciœnienia roboczego 1.) Ustawiæ prze³¹cznik na natryskiwanie z obiegiem (pozycja 1) >> Rys ) Wcisn¹æ wy³¹cznik no ny + wyregulowaæ ciœnienie natryskiwania (1 6 bar) >> Rys ) Wsypaæ œcierniwo w iloœci ok. 5 kg (+/- 2 kg ) >> Rys ) Za³o yæ ponownie doln¹ os³onê blaszan¹ >> Rys. 15 Zalecana ziarnistoœæ œcierniwa µm. Max. ziarnistoœæ: 500 µm Nale y zawsze u ywaæ tylko suchego i czystego œcierniwa o odpowiedniej ziarnistoœci. 5.7 Ustawienie dyszy natryskowej 1.) Odleg³oœæ i k¹t dyszy mo na ustawiæ indywidualnie 1.1 Ustawianie odleg³oœci dyszy 1. Odleg³oœæ dyszy mo na ustawiæ przez wsuwanie i wysuwanie. >> Rys. 18 (a) 1.2 Ustawianie k¹ta dyszy 1. Poluzowaæ œrubê - Rys. 18 (b). 2. Ustawiæ k¹t natrysku. 3. Dokrêciæ z powrotem œrubê Rys. 18 (b). 5.8 Ustawianie wydajnoœci odsysania W razie zbyt s³abego wydajnoœci odsysania mo na j¹ zwiêkszyæ przez zaklejenie otworów na tylnej œciance agregatu Rys. 5 (b) taœm¹ samoprzylepn¹. 5.9 Obróbka strumieniem œcierniwa Podczas pracy w trybie obiegu u ywaæ rêkawic ochronnych (na wyposa eniu). Przy tym nie ma potrzeby zdejmowania tekstylnych zarêkawków Pod³¹czenie dodatkowych zbiorników i innych urz¹dzeñ na sprê one powietrze 1. Pod³¹czenie zewnêtrznego agregatu (np. basic Mobil) >> Rys Tuleja boczna jest u ywana do wprowadzania >> Rys. 33 Przyk³ady urz¹dzeñ zewnêtrznych: - basic Mobil nr wyrobu 2914-xxxx - Power-Pillo nr wyrobu UWAGA: Nie wolno wciskaæ wy³¹cznika no nego podczas nape³niania œcierniwem.

4 6. Postêpowanie w razie usterek Agregat Vario basic jest wysokojakoœciowym produktem firmy Renfert. W razie nieprawid³owej pracy nale y postêpowaæ w nastêpuj¹cy sposób: U sterka Z dyszy wylatuje powietrze bez ścierniwa Z dyszy nie wylatuje ani powietrze ani ścierniwo Zbyt duże zużycie ścierniwa Zmniejszona jakość obróbki strumieniowo- ściernej P rzyczyn a Postępowani e za mało ścierniwa w Sprawdzić, czy w agregacie agregacie jest dostatecznie dużo ścierniwa. p roblem z wężem ssącym Sprawdzić, czy wąż nie jest załamany / zgnieciony / zatkany. Wąż ssący musi być pewnie zamocowany do spodu agregatu (patrz rys. 16). z atkana dysza Otworzyć zespół dysz (Rys ) i oczyścić dyszę. regulator ciśnienia ustawiony na zbyt małą wartość Przekręcić regulator ci śnienia w kierunku wskazówek zegara (zalecana wartość 4-5 bar) za duża wydajność odsysania niedokładne ustawienie przełącznika funkcji Zmniejszyć wydajność o dsysania. U waga : Za mała wydajność odsysania prowadzi do zanieczyszczenia ścierniwa! Przełącznik funkcji ustawić dokładnie na zapadce. z użyta dysza Wymienić dyszę. z użyte ścieniwo Wymienić ścierniwo. Zbyt silne zapylenie e strefy pracy Pulsowanie przy podawaniu ścierniwa wąż doprowadzający ścierniwo jest zatkany / uszkodzony / załamany Spuścić ścierniwo i sprawdzić / wymienić wąż doprowadzający. za mało ścierniwa w zbiorniku Uzupełnić ścierniwo za mała wydajność Zwiększyć wydajność odsysania odsysania. Zwiększyć wydajność odsysania przez zaklejenie otworów wlotowych powietrza na tylnej ścianie agregatu (Rys. 5b) np. taśmą samoprzylepną. p ełny worek na pył Oczyścić układ odsysania / wymienić worek na pył. króciec dyszy nie jest pionowo ustawiony ścierniwo jest zużyte lub nadmiernie zanieczyszczone L ampa nie świci i przewód sieciowy nie podłączony U stawić pionowo dyszę. W ymienić ścierniwo. z ałamany wąż ssący Sprawdzić wąż d oprowadzający. Podłączyć przewód s ieciowy. u szkodzona świetlówka W ymienić świetlówkę. uszkodzony układ elektroniczny Wymienić układ elektroniczny (patrz lista c zęści zamiennych).

5 7. Czyszczenie / konserwacja U ywaæ tylko œrodków nie zawieraj¹cych rozpuszczalników (np. wody mydlanej) Wnêtrze: - zdj¹æ blachê perforowan¹ / usun¹æ resztki œcierniwa >> Rys. 15 Kondensat: - sprawdziæ odwadniacz - wcisn¹æ wy³¹cznik no ny + spuœciæ wodê przez zawór >> Rys. 19 Wymiana dyszy natryskowej: - poluzowaæ wkrêt (kluczem z gniazdem szeœciok. z zestawu czêœci drobnych) >> Rys wyj¹æ dyszê >> Rys sprawdziæ stan zu ycia komory mieszania + usun¹æ resztki œcierniwa >> Rys za³o yæ now¹ dyszê >> Rys dokrêciæ wkrêt >> Rys. 20 wymiana œcierniwa: - przesun¹æ agregat do krawêdzi sto³u >> Rys. 23 (zagro enie wypadkiem - zapewniæ pomoc drugiej osoby) - ustawiæ pojemnik zbiorczy >> Rys otworzyæ spust œcierniwa >> Rys oczyœciæ / zamocowaæ filtr >> Rys. 26 / Rys zamkn¹æ spust œcierniwa >> Rys nape³niæ nowym œcierniwem >> Rys. 17 wymiana wziernika: - poluzowaæ œruby mocuj¹ce >> Rys wyj¹æ wziernik >> Rys wstawiæ nowy wziernik >> Rys ostro nie dokrêciæ œruby mocuj¹ce >> Rys. 27 wymiana wê y natryskowych: - od³¹czyæ przewód sprê onego powietrza od agregatu >> Rys. 3 - spuœciæ œcierniwo >> Rys poluzowaæ zaciski wê y i zdj¹æ wê e >> Rys. 29; 30; 31 - zamontowaæ nowe wê e >> Rys Rys. 31 wymiana œwietlówki: Wyj¹æ najpierw wtyk z gniazda sieciowego. - zdj¹æ os³onê lampy >> Rys. 8 - poziomo wyj¹æ œwietlówkê z oprawy >> Rys. 6 - oczyœciæ oprawê odkurzaczem - poziomo za³o yæ now¹ œwietlówkê do oprawy >> Rys. 6 - za³o yæ ponownie os³onê lampy >> Rys. 8 Podczas wymiany korpusu lampy nie wolno jej silnie naciskaæ lub zginaæ (mo e pêkn¹æ). W razie potrzeby za³o yæ rêkawice lub os³oniæ lampê œciereczk¹ aby nie skaleczyæ siê pêkniêtym szk³em. 8. Czêœci zamienne Numery czêœci zamiennych i normalnie zu ywaj¹cych siê s¹ podane w za³¹czonej liœcie czêœci zamiennych. 9. Gwarancja Przy za³o eniu w³aœciwego ich u ytkowania, firma Renfert udziela na wszystkie czêœci agregatu Vario basic gwarancji na okres 3 lat. Z gwarancji wy³¹czone s¹ czêœci nara one na normalne zu ywanie siê (np. dysze natryskowe, wê e natryskowe, lampy oœwietlaj¹ce, z³¹cza wê y, wzierniki, materia³y filtruj¹ce itp.). Gwarancja traci moc w przypadku nieprawid³owego u ytkowania, nieprzestrzegania zasad obs³ugi, czyszczenia, konserwacji i pod³¹czania, napraw wykonywanych samodzielnie lub przez nieautoryzowane osoby, stosowania czêœci zamiennych innych producentów albo w razie nara enia produktu na niedopuszczalne czynniki. Œwiadczenia gwarancyjne nie powoduj¹ przed³u enia okresu gwarancji. Stosowaæ tylko oryginalne wê e firmy Renfert!

6 10. Dane techniczne napiêcie zasilania: 230 V, 50 Hz 120 V, 60 Hz œwietlówka kompakt: 11 W / G23 / 840 (dla 230 V) 9 W / G23 / 840 (dla 120 V) ciœnienie robocze: 1-6 bar ciœnienie zasilania: max. 10 bar zu ycie sprê. powietrza: 200 l/min przy 6 bar wymiary króæca zewnêtrznej instalacji odsysaj¹cej: 40 x 2,5 mm wymiary (BxHxT): 380 x 540 x 450 mm ciê ar (bez nape³nienia): 14 kg poziom ha³asu wg DIN KL3: < 70 dba 11. Zakres dostawy 1 agregat strumieniowo œcierny Vario basic 1 wy³¹cznik no ny 1 zestaw przy³¹czeniowy 1 instrukcja obs³ugi z za³¹cznikami 1 lista czêœci zamiennych 1 lampa oœwietleniowa z opraw¹ 1 para rêkawic roboczych 1 zestaw drobnych czêœci 12. Wersje dostawy Vario basic 230 V Vario basic 120 V 13. Wyposa enie dodatkowe Opcjonalne zbiorniki na œcierniwo drobnoziarniste: zbiornik dodatkowy prawy µm zbiornik dodatkowy lewy µm zbiornik dodatkowy prawy µm zbiornik dodatkowy lewy µm uchwyt œcienny kolano rury odsysaj¹cej kratka ochronna na szybê dysza z wêglika boru Œcierniwo: Cobra Aluoxid Nr µm, bia³e kanister 5kg Nr µm, bia³e wiadro 25kg Nr µm, bia³e kanister 5kg Nr µm, bia³e wiadro 25kg Nr µm, bia³e kanister 5kg Nr µm, bia³e kanister 5kg Nr µm, bia³e wiadro 25kg Nr µm, ró owe kanister 5kg Nr µm, rosa wiadro 25kg Nr µm, bia³e kanister 5kg Nr µm, bia³e wiadro 25kg Nr µm, br¹zowe kanister 5kg Rolloblast Per³y Nr µm kanister 5kg Nr µm wiadro 25kg Nr µm kanister 5kg Zmiany zastrze one

7

8 (a) (b)

9

10 Uchwyt œcienny dla Vario basic Nr POLSKA 1. Instrukcja monta u Przygotowaæ nastêpuj¹ce narzêdzia: poziomnica, o³ówek, wkrêtak krzy owy, wiertarka i wiert³o 8 mm (w zale noœci od materia³u œciany) (Sprawdziæ, czy œciana jest dostatecznie stabilna w miejscu, gdzie urz¹dzenie ma byæ zamontowane.) 1. Okreœliæ optymaln¹ wys. robocz¹. >> Rys Zmierzyæ wysokoœæ h >> Rys Wysokoœæ h przenieœæ na œcianê i zaznaczyæ >> Rys Zaznaczyæ miejsca wiercenia otworów 1. Przy³o yæ uchwyt œcienny do œciany / zaznaczona wysokoœæ = dolna krawêdÿ uchwytu œciennego >> Rys. 4 (a) 2. Wyrównaæ uchwyt œcienny w poziomie >> Rys. 4 (b) 3. Zaznaczyæ miejsca wiercenia otworów (3 szt.) przez przy³o ony uchwyt œcienny >> Rys. 4 (c) 5. Wywierciæ otwory (wiert³em do muru 8 mm - na g³êbokoœæ min. 55 mm ) >> Rys Za³o yæ ko³ki rozporowe >> Rys Ustawiæ i przykrêciæ uchwyt œcienny >> Rys. 7 (mocno wkrêciæ wkrêty!!) 8. Zamontowaæ kolano i w¹ instalacji wyci¹gowej. >> Rys Za³o yæ urz¹dzenie >> Rys. 9

11

12 Seriennummer und Herstelldatum befinden sich auf dem Geräte-Typenschild. Serial number and date of manufacturing are shown on the type plate of the unit. Le numéro de série et la date de fabrication se trouvent sur la plaque signalétique de l appareil. Il numero di serie e la data di costruzione si trovano sulla targhetta dell apparecchio. El número de serie y la fecha de fabricación están indicados en la placa identificadora del aparato. Seriennummer en produktiedatum staan op het apparaat-type plaatje. EG-Konformitätserklärung Hiermit erklären wir, daß die Bauart des Sandstrahlgerätes Vario basic folgenden einschlägigen Bestimmungen entspricht: EG-Richtlinie EMV (89/336/EWG) EG-Richtlinie Maschinen (98/37 EG) EG-Richtlinie elektrische Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen (73/23/EWG) Angewendete harmonisierte Normen: EN 292 T.1; EN 292 T.2; EN T.1; EN ; EN ; DIN EN ; DIN EN 55015; EN 61547; EN Angewendete nationale Spezifikationen: EC Declaration of conformity We hereby declare that the construction type of the sandblaster Vario basic conforms to the following relevant regulations: EC guidelines on EMC (89/336/EEC) EC guidelines on machines (98/37 EC) EC guidelines on electrical equipment for use within particular voltage limits (73/23/EEC) Harmonised specifications applied: EN 292 T.1; EN 292 T.2; EN T.1; EN ; EN ; DIN EN ; DIN EN 55015; EN 61547; EN National specifications applied: Michael Preuß, Konstruktionsleiter Hilzingen, Michael Preuß, Head of Construction Hilzingen, Déclaration de conformité CE Par la présente, nous certifions que le modèle de sableuse Vario basic est conforme aux prescriptions applicables, énumérées ci-dessous : Directive CE relative à la compatibilité électromagnétique (89/336/ C.E.E.) + (93/97/C.E.E.) Directive CE relative aux machines (98/37 CE) Directive CE relative au matériel électrique à utiliser à l'intérieur de la plage des limites de tension définies (73/23/C.E.E.) Normes harmonisées appliquées : EN 292 T.1 ; EN 292 T.2 ; EN T.1 ; EN ; EN ; DIN EN ; DIN EN ; EN ; EN Spécifications nationales appliquées : Michael Preuß, chef du bureau d'étude Hilzingen, Dichiarazione di conformità CE Con la presente dichiariamo che il sistema di costruzione della sabbiatricevario basic è conforme alle direttive elencate qui di seguito: Direttiva CE EMV (89/336/CEE) Direttiva macchine CE (98/37 CE) Direttiva CE apparecchiature elettriche impiegate entro determinati limiti di tensione (73/23/CEE) Norme armonizzate applicate: EN 292 T.1; EN 292 T.2; EN T.1; EN ; EN ; DIN EN ; DIN EN 55015; EN 61547; EN Norme nazionali applicate: Michael Preuß, Responsabile ufficio tecnico Hilzingen, Declaración de conformidad CE Declaramos que el diseño del chorreador de arena Vario basic se atiene a las normas pertinentes que figuran a continuación: Directiva CE sobre EMC (89/336/CEE) Directiva CE sobre máquinas (98/37 CE) Directiva CE sobre equipamiento eléctrico utilizable dentro de unos límites de tensión determinados (73/23/CEE) Normas armonizadas aplicadas: EN 292 T.1; EN 292 T.2; EN T.1; EN ; EN ; DIN EN ; DIN EN 55015; EN 61547; EN Especificaciones nacionales aplicadas: EG-Conformiteitsverklaring Hierbij verklaren wij, dat de constructie van het zandstraalapparaat Vario basic in overeenstemming is met de volgende bepalingen: EG-richtlijn EMV (89/336/EWG) EG-richtlijn machines (98/37 EG) EG-richtlijn elektrische productiemiddelen voor het gebruik binnen bepaalde spanningsgrenzen (73/23/EWG) Toegepaste geharmoniseerde normen: EN 292 T.1; EN 292 T.2; EN T.1; EN ; EN ; DIN EN ; DIN EN 55015; EN 61547; EN Toegepaste nationale specificaties: Michael Preuß, jefe de construcción Hilzingen, Michael Preuß, constructieleider Hilzingen,

13 Numer seryjny i data produkcji umieszczone s¹ na tabliczce znamionowej urz¹dzenia. Ñåðèéíûé íîìåð è äàòà âûïóñêà íàõîäÿòñÿ íà òàáëè êå ñ õàðàêòåðèñòèêàìè àïïàðàòà. Oœwiadczenie o zgodnoœci WE Niniejszym oœwiadczamy, e konstrukcja agregatu do natryskowej obróbki luÿnym œcierniwem Vario basic spe³nia wymogi nastêpuj¹cych aktów normatywnych: Dyrektywa WE EMV (89/336/EWG) Dyrektywa WE o maszynach (98/37 EG) Dyrektywa WE o elektrycznych materia³ach do stosowania przy okreœlonych ograniczeniach napiêcia (73/23/EWG) Zastosowane normy zharmonizowane: EN 292 T.1; EN 292 T.2; EN T.1; EN ; EN ; DIN EN ; DIN EN 55015; EN 61547; EN Zastosowane krajowe akty normatywne: Çàÿâëåíèå î ñîîòâåòñòâèè Íàñòîÿùèì çàÿâëÿåì, òî êîíñòðóêöèÿ àïïàðàòà äëÿ ñòðóéíîé îáðàáîòêèvario basic ñîîòâåòñòâóåò: Äèðåêòèâå ÅÑ ïî ýëåêòðîìàãíèòíîé ïåðåíîñèìîñòè (89/336/EWG) Äèðåêòèâå ÅÑ ïî ìàøèíàì (98/37 EG) Äèðåêòèâå ÅÑ ïî ýëåêòðè åñêèì ðàáî èì ñðåäñòâàì äëÿ ýêñïëóàòàöèè â ïðåäåëàõ îïðåäåëåííûõ íàïðÿæåíèé (73/23/EWG) Ïðèìåíÿëèñü ñëåäóþùèå ãàðìîíèçèðîâàííûå íîðìû: EN 292 T.1; EN 292 T.2; EN T.1; EN ; EN ; DIN EN ; DIN EN 55015; EN 61547; EN Ïðèìåíÿëèñü ñëåäóþùèå îòå åñòâåííûå ñïåöèôèêàöèè: Michael Preuß, g³ówny konstruktor Hilzingen, Ìèõàýëü Ïðåéñ Õèëüöèíãåí,

14 Instrukcja montażu zbiornika ścierniwa drobnoziarnistego do Vario basic POLSKA Nr Podłączenie / uruchomienie 1. Wyjąć wtyk z gniazda sieciowego / Urzadzenia od powietrza sprezonego i wyciagu rozlaczyc. 2. Zdjąć urządzenie z uchwytu ściennego i ustawić na stole. 3. Zdjąć kratkę dolną (zdj. 1). 4. Przesunąć urządz. do krawędzi stołu (zdj. 2). >>> Zagrożenie wypadkowe zabezpieczyć urządzenie przy pomocy drugiej osoby! 5. Ustawić pojemnik zbiorczy (zdj. 3). 6. Otworzyć spust ścierniwa, wysypać ścierniwo, zamknąć ponownie spust ścierniwa (zdj. 4). 7. Wyjąć śruby z łbem radełkowanym ze zbiornika. 8. Zdjąć kołpaki zabezpieczające gwint (zdj. 5). 9. Zdjąć zaślepki z poczwórnego rozdzielacza (zdj. 6). 1. wcisnąć pierścień zabezpieczający 2. wyjąć zaślepki. 10. Połączyć zbiornik i poczwórny rozdzielacz z załączonym wężem (zdj. 7). 11. Nałożyć zbiornik (zdj. 8) + przykręcić zbiornik (zdj. 9). 12. Ułożyć urządzenie na boku >>> nie stroną z wyłącznikiem oświetlenia! (zdj. 10). 13. Zdjąć tuleję przelotową z tylnej ścianki urządzenia (zdj. 11). 14. Przeprowadzić wąż przez otwór w urządzeniu (zdj. 12). 15. Nasunąć tuleję na wężu (zdj. 13). 16. Ustawić urządzenie + Przewody przaciagnac do wetrza komory i koncowki zawieszac (zdj. 14). 17. Założyć z powrotem dolną kratkę (zdj. 1). 2. Informacje dotyczące bezpieczeństwa Przed przystąpieniem do prac konserwacyjnych należy odłączyć urządzenie od sprężonego powietrza. Podczas prac przy zbiorniku na piasek (napełnianie, czyszczenie, konserwacja) należy używać okularów ochronnych. Pozostałości piasku na uszczelce prowadzą do nieszczelności i przedwczesnego zużycia się uszczelki. Po napełnieniu pojemnika należy dobrze oczyścić gwint i uszczelkę a następnie mocno przykręcić pokrywę pojemnika. Rozpuszczalniki i środki powierzchniowo czynne mogą prowadzić do tworzenia się mikrorys w tworzywie sztucznym (zagrożenie wybuchem!). Zbiornik na piasek i zakrętkę należy czyścić tylko poprzez wycieranie suchą szmatką. Nie wolno pojemnika na piasek oklejać albo pisać na nim. Należy regularnie sprawdzać czy pojemnik na piasek i zakrętka nie posiadają uszkodzeń i w razie potrzeby wymienić na nowe. Przed uruchomieniem urządzenia należy sprawdzić czy pokrywa pojemnika jest dobrze umocowana. Zbyt słabo zakręcona pokrywa może być przyczyną wybuchu. Uderzenie części pojemnika lub wydobywającego się z niego piasku może być przyczyną uszkodzenia ciała. Używanie piaskarki bez odpowiedniego wyciągu i wyposażenia ochronnego jest niebezpieczne dla zdrowia. Rodzaj wyciągu musi być dostosowany do pyłu powstającego w wyniku piaskowania. Bezwarunkowo należy przestrzegać normy europejskiej EN załącznik AA albo poinformować się we właściwej dla swego kraju instytucji. Przy nieodpowiednim stosowaniu istnieje niebezpieczeństwo uszkodzenia oczu i skóry. Nie piaskować w kierunku odkrytej skóry i oczu! Nie używać piaskarki przy odsłoniętej szklanej osłonie!! Ostrożnie: Przy braku ochrony latające cząsteczki mogą doprowadzić do poranienia oczu. Należy chronić wzrok poprzez noszenie właściwych okularów ochronnych podczas obsługi urządzenia! Dopóki nie jest podłączony przewód doprowadzający sprężone powietrze nie należy uruchamiać nigdy włącznika nożnego. Wolny koniec przewodu może spowodować obrażenia. 2.1Utrata gwarancji Renfert GmbH odmówi każdego odszkodowania i roszczenia dotyczącego gwarancji w przypadku gdy: urządzenie użyte było do innych celów niż podane w instrukcji obsługi.

15 urządzenie w jakikolwiek sposób zostało zmienione - wyłączając zmiany opisane w instrukcji obsługi. urządzenie było reperowane w nie autoryzowanych punktach napraw albo nie użyto do naprawy oryginalnych części firmy Renfert. urządzenie nadal było stosowane mimo znanych braków bezpieczeństwa. 3. Rady Błąd Przyczyna Pomoc Nie ma powietrza i Zapchana dysza. Dyszę odkręcić z uchwytu i przedmuchać sprężonym piasku. powietrzem. Przedmuchać wąż doprowadzający piasek - bez dyszy - poprzez uruchomienie włącznika nożnego. Zagięty wąż łączący włącznik nożny. Sprawdzić wąż i rozprostować. Nie ma piasku / mało piasku jest tylko powietrze. Przełącznik ustawiony w pozycji między pojemnikami. Dysza dozująca (średnia dysza) w pojemniku na piasek zatkana. Zatkana kombinacja filtrów w komorze mieszania. Piasek zanieczyszczony albo wilgotny. Przełącznik przekręcić do wyczuwalnego przeskoku zapadki. Odkręcić pokrywę pojemnika. Pionową rurkę (niebieski wąż) zatkać szczelnie taśmą izolującą albo Tesafilm. Zakręcić pokrywkę. Dyszę na uchwycie zatkać palcem i kilka razy uruchomić przełącznik nożny. Pokrywkę znowu odkręcić, zdjąć taśmę klejącą, zakręcić i rozpocząć normalne piaskowanie. Wymienić poszczególne części filtra Art. Nr µm Art. Nr µm (zobacz kartkę z załącznikiem do odpowiedniej części filtra): Odłączyć od komory mieszania doprowadzenie powietrza. Odkręcić połączenia filtra. Wyjąć stare części filtra. Przetkać otwór w komorze mieszania drutem (1 mm). Założyć nowy filtr według następującej kolejności (liczba części zgodnie z zestawem filtrów - gładką stroną do komory mieszania): 1. Sitko 2. Filtr cienki 3. Filtr gruby 4. Sitko 5. Pierścień dystansowy Połączenia gwintowe połączyć w odwrotnej kolejności.gwinty muszą być wolne od resztek piasku. Uwaga: nie używać urządzenia bez filtra! Nie używać powtórnie starych części filtra! Wymienić piasek. Urządzenie piaskuje w sposób ciągły. Sprężone powietrze ucieka z włącznika nożnego. Włącznik nożny nie włącza się. Włącznik nożny źle podłączony. Uszkodzona zawór przełącznik nożny. Przewody ciśnieniowe są źle połączone. Nie ma ciśnienia w przewodach doprowadzających powietrze. Przewody ciśnieniowe są zagięte. Sprawdzić i skorygować podłączenie włącznika nożnego. Wymienić przełącznik nożny. Wymienić połączenie. Sprawdzić przewody doprowadzające powietrze oraz kompresor. Rozprostować przewody. Zmiany zabronione.
