1 KATALOG z CENNIKIEM BIAWAR wydanie 2/2010, od r. KOTŁY C.O. SYSTEMY SOLARNE POMPY CIEPŁA NIBE TM

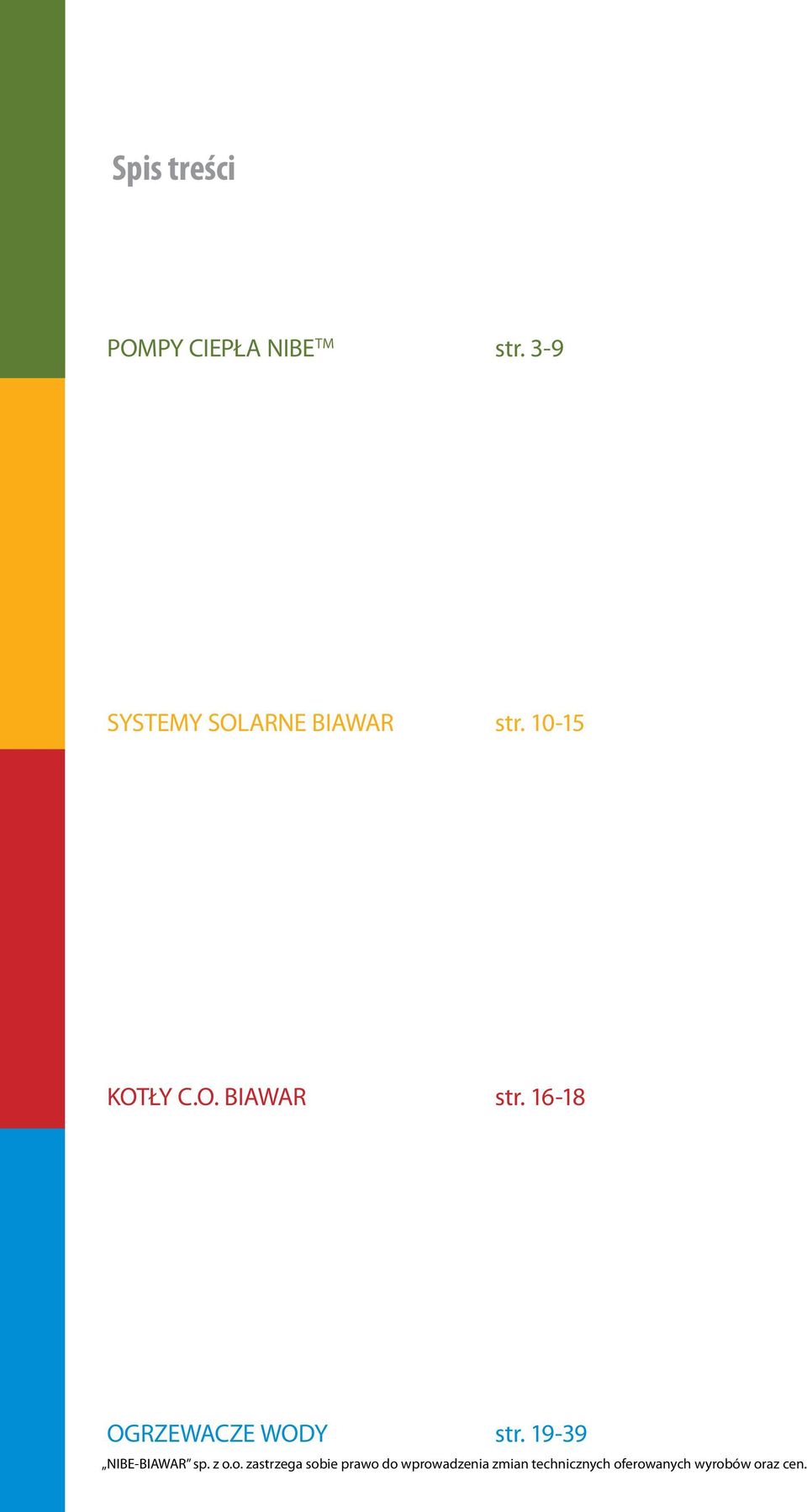

2 Spis treści POMPY CIEPŁA NIBE TM str. 39 SYSTEMY SOLARNE BIAWAR str KOTŁY C.O. BIAWAR str str NIBEBIAWAR sp. z o.o. zastrzega sobie prawo do wprowadzenia zmian technicznych oferowanych wyrobów oraz cen.

3 Nowa generacja pomp ciepła GRUNTOWE POMPY CIEPŁA POMPY CIEPŁA NIBE TM 3

4 POMPY CIEPŁA NIBE TM GRUNTOWE pompy ciepła NIBE TM F1150 NIBE TM F1145 NIBE TM F1330 F1150 Gruntowa jednofunkcyjna pompa ciepła o modulowanej mocy 4 16 kw. Zasilanie 3x400V F kw (1x230V) Gruntowa jednofunkcyjna pompa ciepła o mocy 5 kw. Zasilanie 1x230V F kw (1x230V) Gruntowa jednofunkcyjna pompa ciepła o mocy 8 kw. Zasilanie 1x230V F kw (1x230V) Gruntowa jednofunkcyjna pompa ciepła o mocy 12 kw. Zasilanie 1x230V F kw Gruntowa jednofunkcyjna pompa ciepła o mocy 6 kw. Zasilanie 3x400V F kw Gruntowa jednofunkcyjna pompa ciepła o mocy 8 kw. Zasilanie 3x400V F kw Gruntowa jednofunkcyjna pompa ciepła o mocy 10 kw. Zasilanie 3x400V F kw Gruntowa jednofunkcyjna pompa ciepła o mocy 12 kw. Zasilanie 3x400V F kw Gruntowa jednofunkcyjna pompa ciepła o mocy 15 kw. Zasilanie 3x400V F kw Gruntowa jednofunkcyjna pompa ciepła o mocy 17 kw. Zasilanie 3x400V F1145 PC 5 kw (1x230V) Gruntowa pompa ciepła o mocy 5 kw ze zintegrowaną funkcją chłodzenia pasywnego. Zasilanie 1x230V F1145 PC 6 kw Gruntowa pompa ciepła o mocy 6 kw ze zintegrowaną funkcją chłodzenia pasywnego. Zasilanie 3x400V F1145 PC 8 kw Gruntowa pompa ciepła o mocy 8 kw ze zintegrowaną funkcją chłodzenia pasywnego. Zasilanie 3x400V F kw Gruntowa jednofunkcyjna pompa ciepła o mocy 2x11 kw. Zasilanie 3x400V F KW Gruntowa jednofunkcyjna pompa ciepła o mocy 2x15 kw. Zasilanie 3x400V F kw Gruntowa jednofunkcyjna pompa ciepła o mocy 2x20 kw. Zasilanie 3x400V F kw Gruntowa jednofunkcyjna pompa ciepła o mocy 2x30 kw. Zasilanie 3x400V F kw ( ) Kaskada jednofunkcyjnych gruntowych pomp ciepła F1330 o mocy 4x20 kw. Zasilanie 3x400V F kw ( ) Kaskada jednofunkcyjnych gruntowych pomp ciepła F1330 o mocy 4x30 kw. Zasilanie 3x400V Ceny kaskad o mocy powyżej 120kW na indywidulane zapytania.

5 GRUNTOWE pompy ciepła POMPY CIEPŁA NIBE TM NIBE TM F1250 NIBE TM F1245 F1250 Gruntowa dwufunkcyjna pompa ciepła o modulowanej mocy 4 16 kw ze zbiornikiem c.wu. o pojemności 160l. Zas. 3x400V F kw (1x230V) Gruntowa dwufunkcyjna pompa ciepła o mocy 5 kw z wbudowanym zbiornikiem c.wu. o pojemności 180l. Zasilanie 1x230V F kw (1x230V) Gruntowa dwufunkcyjna pompa ciepła o mocy 8 kw z wbudowanym zbiornikiem c.wu. o pojemności 180l. Zasilanie1x230V F kw (1x230V) Gruntowa dwufunkcyjna pompa ciepła o mocy 12 kw z wbudowanym zbiornikiem c.wu. o pojemności 180l. Zasilanie 1x230V F kw Gruntowa dwufunkcyjna pompa ciepła o mocy 6 kw z wbudowanym zbiornikiem c.wu. o pojemności 180l. Zasilanie 3x400V F kw Gruntowa dwufunkcyjna pompa ciepła o mocy 8 kw z wbudowanym zbiornikiem c.wu. o pojemności 180l. Zasilanie 3x400V F kw Gruntowa dwufunkcyjna pompa ciepła o mocy 10 kw z wbudowanym zbiornikiem c.wu. o pojemności 180l. Zasilanie 3x400V F kw Gruntowa dwufunkcyjna pompa ciepła o mocy 12 kw z wbudowanym zbiornikiem c.wu. o pojemności 180l. Zasilanie 3x400V F1245 PC 5 kw (1x230V) F1245 PC 6 kw F1245 PC 8 kw Gruntowa dwufunkcyjna pompa ciepła o mocy 5 kw ze zintegrowaną funkcją chłodzenia pasywnego i wbudowanym zbiornikiem c.w.u. o pojemności 180l. Zasilanie 1x230V Gruntowa dwufunkcyjna pompa ciepła o mocy 6 kw ze zintegrowaną funkcją chłodzenia pasywnego i wbudowanym zbiornikiem c.w.u. o pojemności 180l. Zasilanie 3x400V Gruntowa dwufunkcyjna pompa ciepła o mocy 8 kw ze zintegrowaną funkcją chłodzenia pasywnego i wbudowanym zbiornikiem c.w.u. o pojemności 180l. Zasilanie 3x400V

6 POMPY CIEPŁA NIBE TM WYPOSAŻENIE DODATKOWE GRUNTOWYCH pomp ciepła NIBE TM FLM30 NIBE TM PKM10 NIBE TM PKM20 NIBE TM HPAC28 NIBE TM HPAC42 HPAC 28 moduł aktywnego chłodzenia, do współpracy z klimakonwektorami HPAC 42 moduł aktywnego chłodzenia, do współpracy z klimakonwektorami HPAC 40 moduł aktywnego chłodzenia, do współpracy klimakonwektorami PKM 05 moduł pasywnego chłodzenia PKM 10 moduł pasywnego chłodzenia PKM 20 moduł pasywnego chłodzenia PCM 40 moduł pasywnego chłodzenia PCM 42 moduł pasywnego chłodzenia PCS 44 system chłodzenia pasywnego do współpracy z klimakonwektorami FLM moduł wentylacyjny FLM 30 moduł wentylacyjny FLM 40 moduł wentylacyjny Uchwyty do FLM wsporniki do modułu wentylacyjnego FLM Uchwyty do FLM 30/40 wsporniki do modułu wentylacyjnego FLM 30/ ,40 Podłączenie FLM 30/40 zestaw podłączeniowy do modułu wentylacyjnego FLM 30/ ,40 POOL 40 grupa basenowa POOL 11 grupa basenowa RCU 11 moduł sterowania przez internet i telefon komórkowy SMS 40 moduł sterowania przez telefon komórkowy SOLAR 40 moduł sterowania systemem solarnym VST 11 zawór trójdrogowy z siłownikiem VST 20 zawór trójdrogowy z siłownikiem KB R 25 zestaw do napełniania z izolacją, dn KB R 32 zestaw do napełniania z izolacją, dn ESV 05 grupa sterowania mieszaniem ESV 21 grupa mieszania ECS 40 grupa mieszania RG 10 czujnik pokojowy RTS 40 czujnik pokojowy ,60 RT 10 termostat pokojowy RE 10 jednostka pokojowa z wyświetlaczem ,80 RMU 40 jednostka pokojowa z wyświetlaczem VT 10 termostat zanurzeniowy IU 34 3KW grzałka elektryczna zanurzeniowa o mocy 3 kw IU 39 6KW grzałka elektryczna zanurzeniowa o mocy 6 kw ,20 IU 311 9KW grzałka elektryczna zanurzeniowa o mocy 9 kw K11 termostat do grzałek zanurzeniowych IU HR 10 stycznik pomocniczy Karta rozszerzeń nr 11 karta rozszerzeń Karta rozszerzeń nr 12 karta rozszerzeń AXC 40 karta rozszerzeń MSR 60 miękki start PLEX płytowy wymiennik ciepła do pomp ciepła o mocy < 5 kw, zasilanych wodą gruntową PLEX płytowy wymiennik ciepła do pomp ciepła o mocy 5 6 kw, zasilanych wodą gruntową PLEX płytowy wymiennik ciepła do pomp ciepła o mocy 8 10 kw, zasilanych wodą gruntową PLEX płytowy wymiennik ciepła do pomp ciepła o mocy kw, zasilanych wodą gruntową PLEX płytowy wymiennik ciepła do pomp ciepła o mocy kw, zasilanych wodą gruntową PLEX płytowy wymiennik ciepła do pomp ciepła o mocy kw, zasilanych wodą gruntową PLEX płytowy wymiennik ciepła do pomp ciepła o mocy kw, zasilanych wodą gruntową

7 Nowa generacja pomp ciepła POWIETRZNE POMPY CIEPŁA POMPY CIEPŁA NIBE TM 7

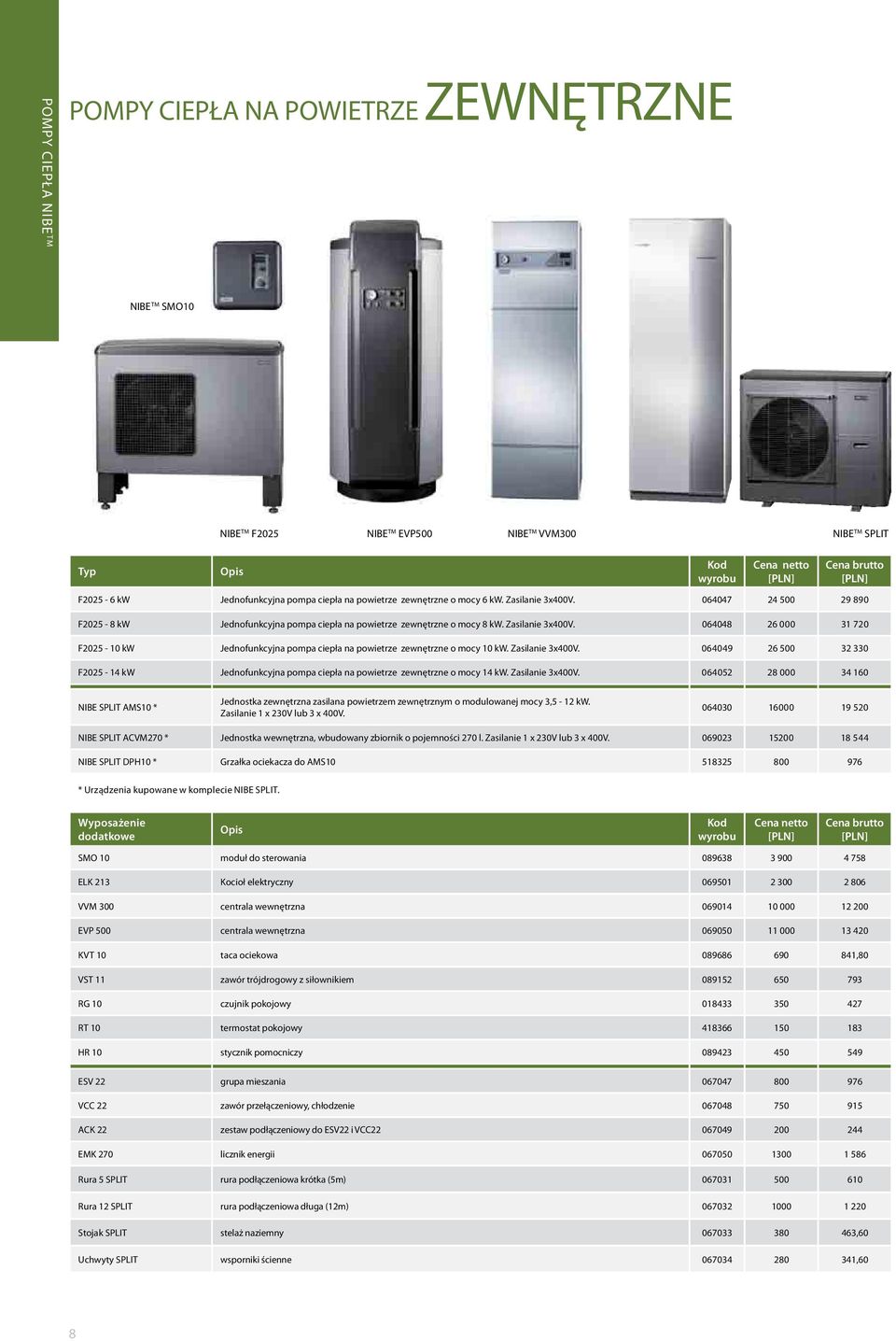

8 POMPY CIEPŁA NIBE TM pompy ciepła na powietrze ZEWNĘTRZNE NIBE TM SMO10 NIBE TM F2025 NIBE TM EVP500 NIBE TM VVM300 NIBE TM SPLIT F kw Jednofunkcyjna pompa ciepła na powietrze zewnętrzne o mocy 6 kw. Zasilanie 3x400V F kw Jednofunkcyjna pompa ciepła na powietrze zewnętrzne o mocy 8 kw. Zasilanie 3x400V F kw Jednofunkcyjna pompa ciepła na powietrze zewnętrzne o mocy 10 kw. Zasilanie 3x400V F kw Jednofunkcyjna pompa ciepła na powietrze zewnętrzne o mocy 14 kw. Zasilanie 3x400V NIBE SPLIT AMS10 * Jednostka zewnętrzna zasilana powietrzem zewnętrznym o modulowanej mocy 3,5 12 kw. Zasilanie 1 x 230V lub 3 x 400V NIBE SPLIT ACVM270 * Jednostka wewnętrzna, wbudowany zbiornik o pojemności 270 l. Zasilanie 1 x 230V lub 3 x 400V NIBE SPLIT DPH10 * Grzałka ociekacza do AMS * Urządzenia kupowane w komplecie NIBE SPLIT. Wyposażenie dodatkowe SMO 10 moduł do sterowania ELK 213 Kocioł elektryczny VVM 300 centrala wewnętrzna EVP 500 centrala wewnętrzna KVT 10 taca ociekowa ,80 VST 11 zawór trójdrogowy z siłownikiem RG 10 czujnik pokojowy RT 10 termostat pokojowy HR 10 stycznik pomocniczy ESV 22 grupa mieszania VCC 22 zawór przełączeniowy, chłodzenie ACK 22 zestaw podłączeniowy do ESV22 i VCC EMK 270 licznik energii Rura 5 SPLIT rura podłączeniowa krótka (5m) Rura 12 SPLIT rura podłączeniowa długa (12m) Stojak SPLIT stelaż naziemny ,60 Uchwyty SPLIT wsporniki ścienne ,60 8

9 pompy ciepła na powietrze WENTYLACYJNE POMPY CIEPŁA NIBE TM NIBE TM F100P NIBE TM F120P NIBE TM F410P NIBE TM F640P F100P Pompa ciepła na powietrze wentylacyjne. Wentylacja z odzyskiem ciepła i produkcja c.w.u. Wbudowany zbiornik o pojemności 225 l F120P Pompa ciepła na powietrze wentylacyjne. Wentylacja z odzyskiem ciepła i produkcja c.w.u.* F410P F640P Pompa ciepła na powietrze wentylacyjne. Wentylacja z odzyskiem ciepła, produkcja c.w.u. i c.o. Wbudowany zbiornik o poj. 170 l. Pompa ciepła na powietrze wentylacyjne. Wentylacja z odzyskiem ciepła, produkcja c.w.u. i c.o. Wbudowany zbiornik o poj. 189 l * do współpracy z F120P polecamy zbiorniki c.w.u litrów serii MEGA (patrz str. 2627) Wyposażenie dodatkowe: FRESH Nawiewnik ścienny ,40 9

10 SYSTEMY SOLARNE BIAWAR SYSTEMY SOLARNE 10

11 GWARANCJI systemy solarne sirius i sirius plus NA KOLEKTOR Płaskie kolektory słoneczne serii SIRIUS i SIRIUS PLUS znajdują zastosowanie przede wszystkim w układach wspomagających ogrzewanie wody użytkowej oraz wody w basenach kąpielowych. Stosowane mogą być również w zakładach przemysłowych do wstępnego podgrzewu wody na cele technologiczne. Przykrycie kolektorów stanowi szyba solarna z hartowanego szkła pryzmatycznego o grubości 4. Szyba solarna charakteryzuje się niską zawartością tlenków żelaza i wysoką przepuszczalnością promieni słonecznych. Szkło pryzmatyczne załamuje promienie słoneczne, które trafiają na absorber, co podnosi sprawność kolektora. Absorberem w kolektorze SIRIUS są odcinki blachy miedzianej pokrytej specjalną czarną powłoką lakierniczą, natomiast w kolektorze SIRIUS PLUS jednorodny arkusz blachy miedzianej pokrytej wysoko selektywną powłoką absorpcyjną. Harfowa konstrukcja orurowania absorbera zapewnia mniejsze opory przepływu czynnika roboczego. Obudowa obu modeli kolektorów wykonana jest z blachy nierdzewnej polakierowanej proszkowo na kolor czarny. Wysoką sprawność i jakość kolektorów płaskich SIRIUS i SIRIUS PLUS potwierdza prestiżowy certyfikat Solar Keymark oraz 10 letni okres gwarancji udzielanej przez producenta. Kolektory SIRIUS i SIRIUS PLUS mogą być montowane w pozycji pionowej lub poziomej, na dachach płaskich, skośnych oraz jako konstrukcje wolno stojące. Dostępne w ofercie NIBE BIAWAR systemy montażu umożliwiają również wbudowanie kolektorów w połać dachową. SYSTEMY SOLARNE Dane techniczne Parametr Jedn. miary Wartość Model SIRIUS SCH0709 SIRIUS PLUS SWS2304 Szerokość Długość Głębokość Masa kg 36,5 37,2 Powierzchnia brutto m 2 2,07 2,07 Powierzchnia apertury m 2 1,93 1,92 Powierzchnia czynna absorbera m 2 1,87 1,90 Absorpcja 94 % 95 % Emisja 30 % 3 % Pojemność litr 1,07 1,07 Rodzaj szkła Szkło pryzmatyczne Szkło pryzmatyczne Przepuszczalność szkła 87,5 % 91 % Grubość szkła 4 4 Izolacja termiczna Wełna mineralna Wełna mineralna Przewodność cieplna W/m K 0,04 0,04 Pojemność cieplna izolacji kj/kg K 0,84 0,84 Max. ciśnienie robocze bar Ciśnienie testowe bar Straty ciśnienia bar 1,6 1,6 Przepływ nominalny litrów/h

12 systemy solarne sirius i sirius plus SIRIUS 220 Zestaw ze zbiornikiem o poj. 220 l z dwiema wężownicami przystosowany do współpracy z kotłem c.o. Założenia: 23 osoby Elementy zestawu: 2 kolektory płaskie SIRIUS, grupa pompowa, złączki elastyczne, solarny zestaw do podłączenia naczynia, naczynie przeponowe 18 l, regulator solarny, odpowietrznik solarny, czwórnik pod odpowietrznik i kapilarę na czujnik temperatury, kapilara na czujnik temperatury, wymiennik MEGA Solar 220 l, przewody 1 m do połączenia wymiennika i grupy pompowej, płyn solarny 20 l, nypel ¾, 2 zaślepki ¾ 6 790, ,80 SYSTEMY SOLARNE SIRIUS 300 Zestaw ze zbiornikiem o poj. 300 l z dwiema wężownicami przystosowany do współpracy z kotłem c.o. Założenia: 45 osób Elementy zestawu: 3 kolektory płaskie SIRIUS, grupa pompowa, złączki elastyczne, solarny zestaw do podłączenia naczynia, naczynie przeponowe 24 l, regulator solarny, odpowietrznik solarny, czwórnik pod odpowietrznik i kapilarę na czujnik temperatury, kapilara na czujnik temperatury, wymiennik MEGA Solar 300 l, przewody 1 m do połączenia wymiennika i grupy pompowej, płyn solarny 20 l, nypel ¾, 2 zaślepki ¾ SIRIUS 400 Zestaw ze zbiornikiem o poj. 400 l z dwiema wężownicami przystosowany do współpracy z kotłem c.o. Założenia: 56 osób Elementy zestawu: 4 kolektory płaskie SIRIUS, grupa pompowa, złączki elastyczne, solarny zestaw do podłączenia naczynia, naczynie przeponowe 35 l, regulator solarny, odpowietrznik solarny, czwórnik pod odpowietrznik i kapilarę na czujnik temperatury, kapilara na czujnik temperatury, wymiennik MEGA Solar 400 l, przewody 1 m do połączenia wymiennika i grupy pompowej, płyn solarny 20 l, nypel ¾, 2 zaślepki ¾ 8 490, , , , SIRIUS PLUS 220 Zestaw ze zbiornikiem o poj. 220 l z dwiema wężownicami przystosowany do współpracy z kotłem c.o. Założenia: 23 osoby Elementy zestawu: 2 kolektory płaskie SIRIUS PLUS, grupa pompowa, złączki elastyczne, solarny zestaw do podłączenia naczynia, naczynie przeponowe 18 l, regulator solarny, odpowietrznik solarny, czwórnik pod odpowietrznik i kapilarę na czujnik temperatury, kapilara na czujnik temperatury, wymiennik MEGA Solar 220 l, przewody 1 m do połączenia wymiennika i grupy pompowej, płyn solarny 20 l, nypel ¾, 2 zaślepki ¾ 7 690, , SIRIUS PLUS 300 Zestaw ze zbiornikiem o poj. 300 l z dwiema wężownicami przystosowany do współpracy z kotłem c.o. Założenia: 45 osób Elementy zestawu: 3 kolektory płaskie SIRIUS PLUS, grupa pompowa, solarny zestaw do podłączenia naczynia, naczynie przeponowe 24 l, regulator solarny, odpowietrznik solarny, czwórnik pod odpowietrznik i kapilarę na czujnik temperatury, kapilara na czujnik temperatury, wymiennik MEGA Solar 300 l, przewody 1 m do połączenia wymiennika i grupy pompowej, płyn solarny 20 l, nypel ¾, 2 zaślepki ¾ 9 990, , SIRIUS PLUS 400 Zestaw ze zbiornikiem o poj. 400 l z dwiema wężownicami przystosowany do współpracy z kotłem c.o. Założenia: 56 osób Elementy zestawu: 4 kolektory płaskie SIRIUS PLUS, grupa pompowa, złączki elastyczne, solarny zestaw do podłączenia naczynia, naczynie przeponowe 35 l, regulator solarny, odpowietrznik solarny, czwórnik pod odpowietrznik i kapilarę na czujnik temperatury, kapilara na czujnik temperatury, wymiennik MEGA Solar 400 l, przewody 1 m do połączenia wymiennika i grupy pompowej, płyn solarny 20 l, nypel ¾, 2 zaślepki ¾ , ,80 12

13 systemy solarne solaris Konstrukcja kolektorów próżniowych SOLARIS SLU 1500/16 oparta została o rozwiązanie typu U rurka. Budowa rurowa kolektorów sprawia, że padające promienie słoneczne zawsze obejmują tę samą powierzchnię, niezależnie od usytuowania Słońca. Dzięki dodatkowej ściance refleksyjnej wykonanej z perforowanego aluminium, rurki szklane są dodatkowo naświetlone także z kierunku przeciwnego do kierunku padania promieni słonecznych. Dane techniczne Parametr Jedn. Wartość S S Model kolektora Solaris SLU 1500/16 Wymiary AxBxC 1670 X 980 (1036 z króćcami) X 140 Masa bez czynnika roboczego kg 50 Ilość rur szt. 16 Długość pojedynczej rury 1500 Materiał Szkło borosilikatowe Konfiguracja Dwie rury szklane współśrodkowe Budowa rury QBAl.N/Al.37/ Średnica zewnętrzna rury 47 Średnica wewnętrzna rury 37 Rurka U połączeniowa Miedziana, średnica 8 Reflektor Aluminiowa, płaska płyta rozpraszająca Powierzchnia absorpcyjna Stopniowana selektywna Al.N/Al. Powierzchnia czynna absorbera m 2 1,45 Roczna sprawność cieplna kwh/m Współczynnik absorpcji rury zewnętrznej % 91 Współczynnik emisji (przy temp. 80 C) % 8 Współczynnik przenikalności cieplnej W/m 2 C < 0,85 Wytrzymałość na uderzenie Grad o średnicy 25 Temperatura stagnacji C >200 Króćce cal 1/2 SYSTEMY SOLARNE SOLARIS 120 Zestaw ze zbiornikiem o poj. 120 l, z jedną wężownicą i wbudowaną grzałką o mocy 2 kw. Założenia: 12 osoby lub do celów gospodarczych Elementy zestawu: kolektor SLU 1500/16, uchwyty na dach skośny, grupa pompowa, regulator solarny, naczynie przeponowe 8 l, solarny zestaw do podłączenia naczynia, odpowietrznik solarny, trójnik pod odpowietrznik, wymiennik Classic Spiro 120 l, przewody 1 m do połączenia wymiennika z grupą pompową, płyn solarny 20 l 5 490, , SOLARIS 220 Zestaw ze zbiornikiem o poj. 220 l, z dwiema wężownicami. Założenia: gosp. domowe 23 osobowe Elementy zestawu: 2 kolektory SLU 1500/16, 1 złączka elastyczna, uchwyty na dach skośny, grupa pompowa, regulator solarny, naczynie przeponowe 18 l, solarny zestaw do podłączenia naczynia, odpowietrznik solarny, trójnik pod odpowietrznik, wymiennik MEGA Solar 220 l, przewody 1 m do połączenia wymiennika z grupą pompową, płyn solarny 20 l 8 490, , SOLARIS 300 Zestaw ze zbiornikiem o poj. 300 l, z dwiema wężownicami. Założenia: gosp. domowe 45 osobowe Elementy zestawu: 3 kolektory SLU 1500/16, 2 złączki elastyczne, uchwyty na dach skośny, grupa pompowa, regulator solarny, naczynie przeponowe 24 l, solarny zestaw do podłączenia naczynia, odpowietrznik solarny, trójnik pod odpowietrznik, wymiennik MEGA Solar 300 l, przewody 1 m do połączenia wymiennika z grupą pompową, płyn solarny 20 l SOLARIS 400 Zestaw ze zbiornikiem o poj. 400 l, z dwiema wężownicami. Założenia: gosp. domowe 56 osobowe Elementy zestawu: 4 kolektory SLU 1500/16, 3 złączki elastyczne, uchwyty na dach skośny, grupa pompowa, regulator solarny, naczynie przeponowe 35 l, solarny zestaw do podłączenia naczynia, odpowietrznik solarny, trójnik pod odpowietrznik, wymiennik MEGA Solar 400 l, przewody 1 m do połączenia wymiennika z grupą pompową, płyn solarny 20 l , , , ,80 13

14 systemy solarne hevelius Wyróżniającą cechą kolektorów jest zastosowanie technologii Heat Pipe (rurki ciepła). Obecnie jest to jedna z najnowocześniejszych technologii solarnych na świecie. Ze względu na dużą powierzchnię czynną absorbera (2,57 m 2 SCM20; 3,84 m 2 SCM30 m 2 ) oraz niskie opory przepływu, kolektory te przewidziane są przede wszystkim do zastosowań w obiektach inwestycyjnych (hotele, pensjonaty i in.). S S SYSTEMY SOLARNE Dane techniczne Parametr Model kolektora Jedn. miary HEVELIUS SCM20 58/1800 Wartość HEVELIUS SCM30 58/1800 Ilość rur Długość pojedynczych rur 1800 Powierzchnia czynna absorbera m 2 2,57 3,84 Wymiary AxBxCxD 1670x1990x1740x x1990x1740x2245 Masa bez czynnika roboczego kg Rurka HeatPipe Miedziana, średnica 8 Konfiguracja Dwie rury szklane współśrodkowe Materiał Szkło borosilikatowe Średnica zewnętrzna rury 58 Średnica wewnętrzna rury 47 Powierzchnia absorpcyjna Stopniowa selektywna Al.N/Al. Współczynnik absorpcji rury zewnętrznej 92 % Współczynnik emisji (przy temp C) 8 % Temperatura stagnacji 0 C >230 Współczynnik przenikalności W/m 2 cieplnej <0,80 0 C Max. ciśnienie robocze bar HEVELIUS 220 Zestaw ze zbiornikiem o poj. 220 l z dwiema wężownicami, przystosowany do współpracy z kotłem c.o. Zastosowanie: gospodarstwo domowe 23 osobowe Elementy zestawu: 1 kolektor HEVELIUS SCM20 58/1800, komplet uchwytów do montażu kolektora (dach płaski i skośny), grupa pompowa, regulator solarny, solarny zestaw do podłączenia naczynia, naczynie przeponowe 18l, odpowietrznik solarny, trójnik pod odpowietrznik, 2 Conexy 22x½ do przejścia z kolektora na GZ½, wymiennik MEGA Solar 220 l, przewody do podłączenia wymiennika z grupą pompową, płyn solarny 20 l HEVELIUS 300 Zestaw ze zbiornikiem o poj. 300 l z dwiema wężownicami, przystosowany do współpracy z kotłem c.o. Zastosowanie: gospodarstwo domowe 45 osobowe Elementy zestawu: 1 kolektor HEVELIUS SCM30 58/1800, komplet uchwytów do montażu kolektora (dach płaski i skośny), grupa pompowa, regulator solarny, solarny zestaw do podłączenia naczynia, naczynie przeponowe 24 l, odpowietrznik solarny, trójnik pod odpowietrznik, 2 Conexy 22x½ do przejścia z kolektora na GZ½, wymiennik MEGA Solar 300l, przewody do podłączenia wymiennika z grupą pompową, płyn solarny 20 l HEVELIUS 400 Zestaw ze zbiornikiem o poj. 400 l z dwiema wężownicami, przystosowany do współpracy z kotłem c.o. Zastosowanie: gospodarstwo domowe 56 osobowe Elementy zestawu: 2 kolektory HEVELIUS SCM20 58/1800, komplet uchwytów do montażu kolektorów (dach płaski i skośny), grupa pompowa, regulator solarny, solarny zestaw do podłączenia naczynia, naczynie przeponowe 35 l, odpowietrznik solarny, trójnik pod odpowietrznik, 1 złączka elastyczna, 4 Conexy 22x½ do przejścia z kolektora na GZ½, wymiennik MEGA Solar 400 l, przewody do podłączenia wymiennika z grupą pompową, płyn solarny 20 l HEVELIUS COMBI Zestaw ze zbiornikiem dwupłaszczowym o poj.300 l, przystosowany do współpracy z kotłem c.o. Zastosowanie: przygotowanie c.w.u. i wspomaganie c.o. w gospodarstwach domowych 34 osobowych Elementy zestawu: 2 kolektory HEVELIUS SCM30 58/1800, komplet uchwytów do montażu kolektorów (dach płaski i skośny), grupa pompowa, regulator solarny, solarny zestaw do podłączenia naczynia, naczynie przeponowe 35 l, odpowietrznik solarny, trójnik pod odpowietrznik, 1 złączka elastyczna, 4 Conexy 22x½ do przejścia z kolektora na GZ ½, zbiornik multiwalentny BUZ750/200.91, przewody do podłączenia wymiennika z grupą pompową, płyn solarny 20 l 7 490, , , , , , , ,00 14

15 ELEMENTY INSTALACJI solarnych J.m SIRIUS Kolektor płaski SIRIUS szt , , SIRIUS PLUS Kolektor płaski SIRIUS PLUS szt , , Uchwyt pojedynczy skośny Uchwyt pojedynczy na dach skośny do kolektora SIRIUS / SIRIUS PLUS kpl. 360,00 439, Uchwyt podwójny skośny Uchwyt podwójny na dach skośny do kolektora SIRIUS / SIRIUS PLUS kpl. 640,00 780, Uchwyt pojedynczy płaski Uchwyt pojedynczy na dach płaski do kolektora SIRIUS / SIRIUS PLUS kpl. 490,00 597, Uchwyt podwójny płaski Uchwyt podwójny na dach płaski do kolektora SIRIUS / SIRIUS PLUS kpl. 860, , System*2 System do wbudowania w dach 2 kolektorów SIRIUS / SIRIUS PLUS kpl , , System*3 System do wbudowania w dach 3 kolektorów SIRIUS / SIRIUS PLUS kpl , , System +1 System do rozbudowy powyżej 3 kolektorów SIRIUS / SIRIUS PLUS kpl. 750,00 915, SLU 1500/16 Kolektor słoneczny próżniowy SOLARIS (16 rurowy) szt , , Uchwyt skośny Komplet do montażu na dachu skośnym SOLARIS kpl. 150,00 183, Uchwyt płaski Komplet do montażu na dachu płaskim SOLARIS kpl. 250,00 305, Uchwyt uniwersalny Komplet do montażu z regulacją 045 st. SOLARIS kpl. 300,00 366, SCM /58 Kolektor słoneczny próżniowy HEVELIUS SCM /58 szt , , SCM /58 Kolektor słoneczny próżniowy HEVELIUS SCM /58 szt , , Uchwyt HEVELIUS 2 sztuki uchwytów do kolektora HEVELIUS kpl. 50,00 61, Złączka CONEX SCM CONEX 22x1/2 do przejścia z kolektora na GW 1/2 szt. 25,00 30, Złączka INOX Złączka elastyczna do łączenia kolektorów GW 1/2 szt. 40,00 48, Grupa pompowa UPS 2560 Dwudrogowa z separatorem gazów szt , , Regulator Regulator solarny sterujący pompą szt. 400,00 488, Odpowietrznik Odpowietrznik automatyczny solarny szt. 100,00 122, Podłącz. naczynia Solarny zestaw do podłączenia naczynia szt. 100,00 122, DS8 Naczynie przeponowe 8l szt. 120,00 146, DS18 Naczynie przeponowe 18l szt. 160,00 195, DS24 Naczynie przeponowe 24l szt. 190,00 231, DS35 Naczynie przeponowe 35l szt. 320,00 390, DSV50 Naczynie przeponowe 50 l szt. 450,00 549, DSV80 Naczynie przeponowe 80 l szt. 650,00 793, Trójnik 1/2 x3/8 x1/2 Trójnik pod odpowietrznik (brąz) do kolektorów SOLARIS, HEVELIUS szt. 30,00 36, Czwórnik Czwórnik 4 x 3/4 GW do kolektorów SIRIUS, SIRIUS PLUS szt. 45,00 54, Kapilara Kapilara zanurzeniowa czujnika temperatury kolektora SIRIUS, SIRIUS PLUS szt. 30,00 36, Czujnik T1 Czujnik temperatury T1 do kolektora (200 C) szt. 120,00 146, Czujnik T2 Czujnik temperatury T2 do wymiennika c.w.u. (100 C) szt. 80,00 97, Redukcja 3/4 x 1/2 Redukcja GZ 3/4 x 1/2 GW pod kapilarę szt. 10,00 12, Redukcja 3/4 x 3/8 Redukcja GZ 3/4 x 3/8 GW pod odpowietrznik szt. 10,00 12, Przewód*2 DN16 20m GW3/4 Podwójny przewód karbowany DN16 o dł. 20 m, z izolacją 14 + przewód el. + nakrętki GW 3/4 szt , , Przewód 1 m, przył 2*G 3/4 Przewód elastyczny, izolowany, dł. 1 m, przył. 2*G 3/4 do połączenia wymiennika z grupą pompową szt. 60,00 73,20 SYSTEMY SOLARNE Przewód 1 m, przył G 3/4 G 1 Przewód elastyczny, izolowany, dł. 1 m, przył. G 3/4 G 1 do połączenia wymiennika z grupą pompową w wymiennikach 300 i 400 litrów szt. 65,00 79, Nypel Nypel ¾ brąz do instalacji kolektorów SIRIUS / SIRIUS PLUS szt. 10,00 12, Zaślepka Zaślepka ¾ brąz do instalacji kolektorów SIRIUS / SIRIUS PLUS szt. 12,50 15, Stacja solarna Do napełniania, płukania i odpowietrzania układów zamkniętych instalacji solarnych szt , , Pompka solarna Pompka ręczna do napełniania instalacji ze zbiornikiem 9 l szt. 100,00 122, Płyn solarny Glikol propylenowy HENOCK 35, 20 l 20 l 240,00 292, Rura szklana SLU 1500 Rura próżniowa do kolektora SOLARIS SLU 1500 szt. 50,00 61, Rura szklana SCM Rura próżniowa heat pipe do kolektora HEVELIUS SCM20 i SCM30 szt. 100,00 122, System awaryjnego zasilania UPS Przetwornica sinusoidalna z funkcją UPS 500 W + akumulator głębokiego rozładowania 33 Ah kpl 1 390, , Fotowoltaiczny system awaryjnego zasilania UPS Bateria słoneczna 30 W + przetwornica sinusoidalna z funkcją UPS 500 W + akumulator głębokiego rozładowania 44 Ah kpl 2 140, , Uchwyty 30 W Komplet uchwytów do fotowoltaicznego systemu awaryjnego zasilania UPS kpl 550,00 671, Autonomiczny fotowoltaiczny system zasilania Bateria słoneczna 100 W + przetwornica sinusoidalna 300 W + akumulator głębokiego rozładowania 55 Ah. kpl 3 100, , Uchwyty 100 W Komplet uchwytów do autonomicznego fotowoltaicznego systemu zasilania zestawu solarnego kpl 650,00 793, WE Wymiennik c.w.u. MEGA Solar z dwiema wężownicami (poj. 220 l) szt , , WE Wymiennik c.w.u. MEGA Solar z dwiema wężownicami (poj. 300 l) patrz strona 2627 szt , , WE Wymiennik c.w.u. MEGA Solar z dwiema wężownicami (poj. 400 l) szt , ,00 15

16 KOTŁY C.O. KOTŁY C.O. 16

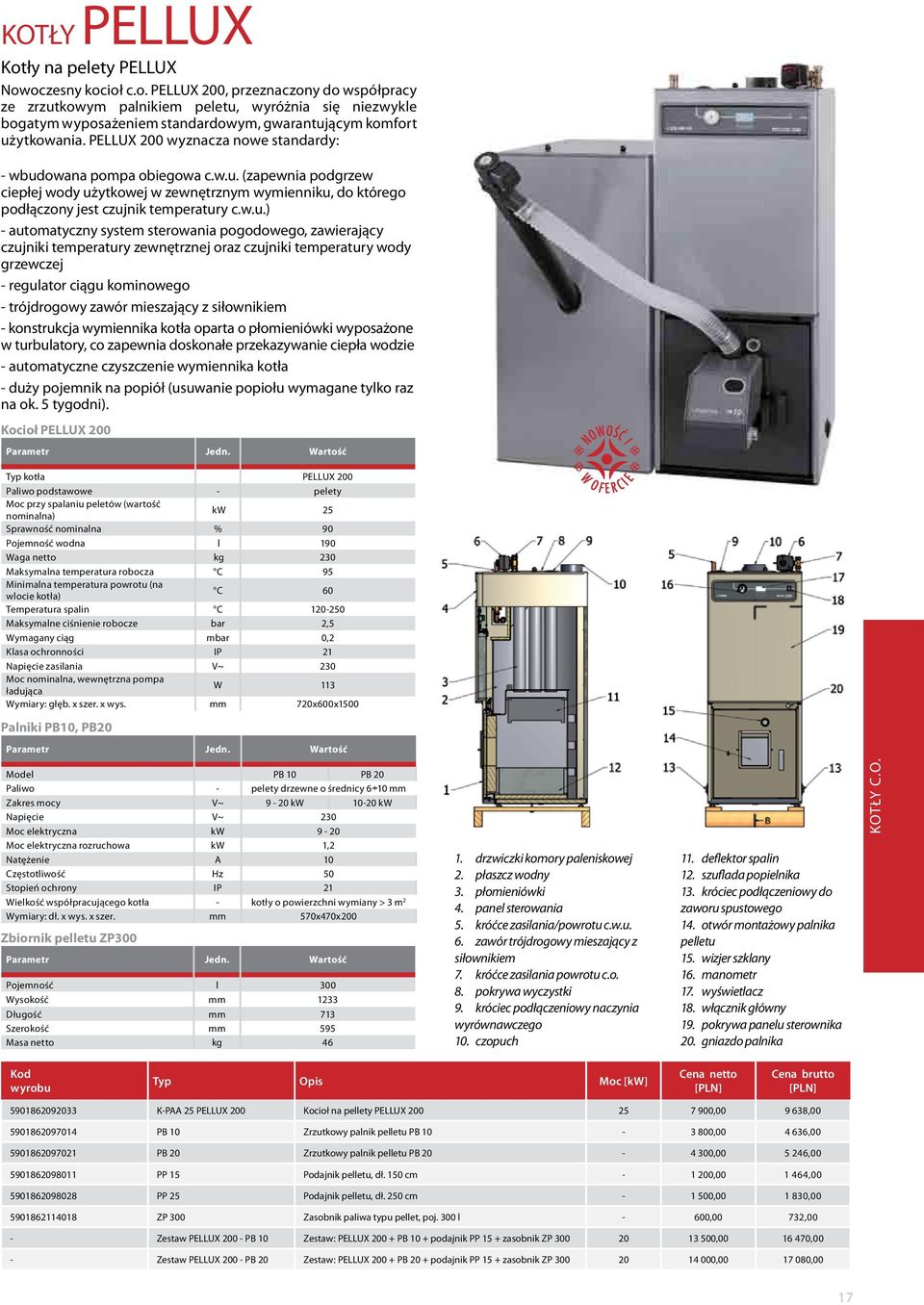

17 kotły pellux Kotły na pelety PELLUX Nowoczesny kocioł c.o. PELLUX 200, przeznaczony do współpracy ze zrzutkowym palnikiem peletu, wyróżnia się niezwykle bogatym wyposażeniem standardowym, gwarantującym komfort użytkowania. PELLUX 200 wyznacza nowe standardy: wbudowana pompa obiegowa c.w.u. (zapewnia podgrzew ciepłej wody użytkowej w zewnętrznym wymienniku, do którego podłączony jest czujnik temperatury c.w.u.) automatyczny system sterowania pogodowego, zawierający czujniki temperatury zewnętrznej oraz czujniki temperatury wody grzewczej regulator ciągu kominowego trójdrogowy zawór mieszający z siłownikiem konstrukcja wymiennika kotła oparta o płomieniówki wyposażone w turbulatory, co zapewnia doskonałe przekazywanie ciepła wodzie automatyczne czyszczenie wymiennika kotła duży pojemnik na popiół (usuwanie popiołu wymagane tylko raz na ok. 5 tygodni). Kocioł PELLUX 200 Parametr Jedn. Wartość kotła PELLUX 200 Paliwo podstawowe pelety Moc przy spalaniu peletów (wartość nominalna) kw 25 Sprawność nominalna % 90 Pojemność wodna l 190 Waga netto kg 230 Maksymalna temperatura robocza C 95 Minimalna temperatura powrotu (na wlocie kotła) C 60 Temperatura spalin C Maksymalne ciśnienie robocze bar 2,5 Wymagany ciąg mbar 0,2 Klasa ochronności IP 21 Napięcie zasilania V~ 230 Moc nominalna, wewnętrzna pompa ładująca W 113 Wymiary: głęb. x szer. x wys. 720x600x1500 Palniki PB10, PB20 Parametr Jedn. Wartość Model PB 10 PB 20 Paliwo pelety drzewne o średnicy 6 10 Zakres mocy V~ 9 20 kw 1020 kw Napięcie V~ 230 Moc elektryczna kw 9 20 Moc elektryczna rozruchowa kw 1,2 Natężenie A 10 Częstotliwość Hz 50 Stopień ochrony IP 21 Wielkość współpracującego kotła kotły o powierzchni wymiany > 3 m 2 Wymiary: dł. x wys. x szer. 570x470x200 Zbiornik pelletu ZP300 Parametr Jedn. Wartość Pojemność l 300 Wysokość 1233 Długość 713 Szerokość 595 Masa netto kg drzwiczki komory paleniskowej 2. płaszcz wodny 3. płomieniówki 4. panel sterowania 5. króćce zasilania/powrotu c.w.u. 6. zawór trójdrogowy mieszający z siłownikiem 7. króćce zasilania powrotu c.o. 8. pokrywa wyczystki 9. króciec podłączeniowy naczynia wyrównawczego 10. czopuch 11. deflektor spalin 12. szuflada popielnika 13. króciec podłączeniowy do zaworu spustowego 14. otwór montażowy palnika pelletu 15. wizjer szklany 16. manometr 17. wyświetlacz 18. włącznik główny 19. pokrywa panelu sterownika 20. gniazdo palnika KOTŁY C.O. Moc [kw] KPAA 25 PELLUX 200 Kocioł na pellety PELLUX , , PB 10 Zrzutkowy palnik pelletu PB , , PB 20 Zrzutkowy palnik pelletu PB , , PP 15 Podajnik pelletu, dł. 150 cm 1 200, , PP 25 Podajnik pelletu, dł. 250 cm 1 500, , ZP 300 Zasobnik paliwa typu pellet, poj. 300 l 600,00 732,00 Zestaw PELLUX 200 PB 10 Zestaw: PELLUX PB 10 + podajnik PP 15 + zasobnik ZP , ,00 Zestaw PELLUX 200 PB 20 Zestaw: PELLUX PB 20 + podajnik PP 15 + zasobnik ZP , ,00 17

18 kotły viking Kotły węglowe VIKING. Kotły węglowe serii VIKING są urządzeniami o wysokiej sprawności energetycznej, znacznej funkcjonalności i nowoczesnym wzornictwie. Służą do pracy wyłącznie w instalacjach systemów otwartych centralnego ogrzewania, w układach grawitacyjnych lub pompowych. Kotły serii VIKING charakteryzuje: ręczny załadunek paliwa, dolne spalanie, duża komora załadunkowa, bogate wyposażenie standardowe (miarkownik ciągu, manometr, wskaźnik temperatury, zawór spustowy, przybory do czyszczenia kotła). Dane techniczne Parametr Jedn. Wartość kotła KWRM 18 KWRM 25 Paliwo podstawowe węgiel kamienny Moc cieplna (wartość minimalna / nominalna) kw 5/18 7/25 Sugerowana powierzchnia do ogrzania m Sprawność % 7884 Pojemność wodna L Pojemność zasobnika paliwa L 70 Waga netto kg Maksymalna temperatura robocza C 95 Minimalna temperatura powrotu (na wlocie kotła) C 60 Temperatura spalin C Maksymalne ciśnienie robocze bar 1,5 Wymagany ciąg mbar 0,2 Maksymalna długość paliwa 380 Wymiary K WRM 18 KOTŁY C.O. Długość Szerokość 450 Wysokość 1040 Króciec wody grzewczej DN 40 (R 6/4) Króciec wody powracającej DN 40 (R 6/4) Króciec podłączenia wymiennika DN 25 (G 1) gwint wewnętrzny Wyjście zaworu spustowego DN 20 (G1) gwint zewnętrzny Średnica króćca wylotu spalin 160 Otwór załadowczy (szer. x wys.) 300x króciec wody grzewczej c. o. 2. pokrywa wyczystki 3. wyczystka 4. płaszcz wodny kotła 5. króciec do podłączenia wymiennika szt mechanizm rozruchu kotła (rozpalanie) 7. regulator ciągu kominowego 8. czopuch 9. króciec powrotu wody grzewczej 10. zawór spustowy 11. nóżki regulowane 12. szuflada na sadzę 13. wkład ceramiczny 14. szuflada na popiół 15. ruszt poziomy żeliwny 16. ruszt pionowy 17. izolacja wysokotemperaturowa 18. drzwiczki powietrza pierwotnego 19. drzwiczki popielnika 20. kanał powietrza wtórnego 21. dopływ powietrza 22. drzwiczki załadunkowe 23. miarkownik ciągu 24. wskaźnik temperatury 25. manometr 26. turbulatory spalin K WRM 25 Moc [kw] KWRM 18 Kocioł VIKING na paliwo stałe (węgiel kamienny) z miarkownikiem ciągu, załadunek ręczny, dolne spalanie , , KWRM 25 Kocioł VIKING na paliwo stałe (węgiel kamienny) z miarkownikiem ciągu, załadunek ręczny, dolne spalanie , ,00 18

19 19

20 VPB, VPA, VPAS (do pomp ciepła) zbiorniki NIBE Jedn. miary VPB 200 Stal nierdzewna Pojemność zasobnika c.w.u. litry Pojemność wężownicy litry 7, x6 Długość wężownicy m 15,7 15,7 2x15,7 Powierzchnia grzania, wężownica m2 5,2 5,2 2x5,2 Czas ogrzewania 1060 C, 9 kw Min Ciśnienie maks., zasobnik c.w.u. bar Ciśnienie maks., wężownica bar Maks. długość grzałki zanurzeniowej Wysokość (bez stopek) Średnica 600x kg Parametr Ochrona przed korozją Masa netto Parametry pojemność zbiornika c.w.u. VPB 750 VPB 1000 Miedź 980 Jedn. VPA200/70 VPA300/200 VPA450/300 VPAS300/450 miary l pojemność wodna płaszcza zewnętrznego VPB l kg wysokość * głębokość x szerokość / średnica 600x powierzchnia wymiany ciepła m2 1,558 2,855 3,009 wymiana ciepła (55/45 10/45 oc) kw 8,2 10,0 14,1 pojemność cieplna przy 50 oc kwh 9,0 12, ,4 masa l maks. długość grzałki zanurzeniowej odpowiadająca ilość ciepłej wody (40 oc) maks. ciśnienie, płaszcz zewnętrzny MPa 0,15 0,15 0,25 0,3 maks. ciśnienie robocze, zbiornik ciepłej wody MPa 0,9 0,9 0,9 1,0 VPB 500 VPB 750 * bez uwzględnienia rur połączeniowych w górnej części ogrzewacza VPA 200/70 20 VPA 300/200 VPB 1000

21 zbiorniki NIBE VPB, VPA, VPAS (do pomp ciepła) Zbiorniki c.w.u. serii VPB do pomp ciepła (wężownicowe) Pojemność [l] VPB 200 R Wymiennik wężownicowy, zbiornik ze stali nierdzewnej , , VPB 300 R Wymiennik wężownicowy, zbiornik ze stali nierdzewnej , , VPB 500 Cu Wymiennik wężownicowy, zbiornik miedziany , , VPB 750 Cu Wymiennik wężownicowy, zbiornik miedziany , , VPB 1000 Cu Wymiennik wężownicowy, zbiornik miedziany , ,00 Pojemność [l] Zbiorniki c.w.u. serii VPA, VPAS do pomp ciepła (dwupłaszczowe) VPA 200/70 Cu Wymiennik dwupłaszczowy, zbiornik miedziany , , VPA 300/200 E Wymiennik dwupłaszczowy, zbiornik emaliowany , , VPA 450/300 E Wymiennik dwupłaszczowy, zbiornik emaliowany , ,00 VPAS 300/450 E Wymiennik dwupłaszczowy, zbiornik emaliowany z wężownicą solarną , ,00 VPA 450/300 VPAS 300/450 VPB

22 E D C ZBIORNIKI BUFOROWE i multiwalentne (DO UKŁADÓW C.O. I POMP CIEPŁA) Parametry Jedn. miary BU100.8 BU200.8 BU300.8 BU500.8 BU750.8 BU BU200.8, 2 BU300.8, BU500.8 pojemność l ciśnienie maksymalne MPa 0,6 0,6 0,6 0,6 0,3 0,3 temperatura maksymalna 0 C masa kg wymiary A B C D E F G H / /0 I J gwarancja na zbiornik lata 3 G1 wew BU100.8 BU200.8 BU300.8 BU BU750.8 BU DANE TECHNICZNE jedn. BUZ750/ BUZ750/ BUZ750/ BUZ 1000/ BUZ1000/ BUZ1000/ Pojemność znamionowa zbiornika zewnętrznego l Pojemność znamionowa zbiornika wewnętrznego l Max. ciśnienie w zbiorniku zewnętrznym bar 3 3 Max. ciśnienie w zbiorniku wewnętrznym bar Max. ciśnienie w wężownicy górnej / dolnej bar Max. temperatura w zbiorniku C Powierzchnia wymiennika górnego m 2 1,33 1,33 Powierzchnia wymiennika dolnego m 2 2,74 2,74 Wymiary anody odizolowanej Ø26x350 Ø26x650 Ø26x350 Ø26x650 Wymiary A B C D E F G H / /0 I J K L M N O P R S Ø750 Ø BUZ 750/ BUZ 1000/ BUZ 750/ BUZ 1000/ BUZ 750/ BUZ 1000/200.92

23 ZBIORNIKI BUFOROWE i multiwalentne (DO UKŁADÓW C.O. I POMP CIEPŁA) Zbiorniki buforowe serii BU Pojemność [l] BU100.8 Zbiornik buforowy ocieplony, nieemaliowany, wiszący ,74 800, BU200.8 Zbiornik buforowy ocieplony, nieemaliowany, stojący , , BU300.8 Zbiornik buforowy ocieplony, nieemaliowany, stojący , , BU500.8 Zbiornik buforowy ocieplony, nieemaliowany, stojący , ,00 BU BU BU BU Zbiornik buforowy ocieplony, nieemaliowany, stojący Zbiornik buforowy ocieplony, nieemaliowany, stojący , , , ,00 BU Zbiorniki multiwalentne serii BUZ (zbiornik w zbiorniku) Pojemność zbiornik zewn./wewn. [l] BUZ750/ Zbiornik multiwalentny bez wężownicy 750/ , , BUZ1000/ Zbiornik multiwalentny bez wężownicy 1000/ , , BUZ750/ Zbiornik multiwalentny z wężownicą dolną 750/ , , BUZ1000/ Zbiornik multiwalentny z wężownicą dolną 1000/ , ,00 BUZ750/200 BUZ1000/ BUZ750/ BUZ1000/ Zbiornik multiwalentny z dwiema wężownicami Zbiornik multiwalentny z dwiema wężownicami 750/ , , / , ,00 Budowa zbiorników serii BUZ: opis do rys. technicznych ze str Wlot ze źródła ciepła 2. Wylot powrót do źródła ciepła 3. Wylot zasilanie obiegu grzewczego 4. Wlot powrót z obiegu grzewczego 5. Króciec modułu grzewczego 6. Króciec wlot/wylot opcjonalne zastosowanie 7. Osłona czujnika 8. Króciec przyłącza odpowietrznika 9. Wylot cwu 10. Wlot zwu 11. Króciec cyrkulacji cwu 12. Króciec anody 13. Wlot ze źródła ciepła wężownica 14. Wylot powrót do źródła ciepła wężownica 15. Wlot ze źródła ciepła wężownica 16. Wylot powrót do źródła ciepła wężownica Schemat działania zastawki, powodującej warstwowy rozkład wody w zbiornikach multiwalentnych serii BUZ. A A B A B B 90 [ C] 80 [ C] 60 [ C] 40 [ C] 10 [ C] 23

24 ZASOBNIKI I WYMIENNIKI STOJĄCE SERII MEGA poj. 750 i 1000 LITRÓW* * Dostępne od czerwca 2010 r. Dane techniczne Jedn. miary ZE WE WE ZE WE WE Dane techniczne ZE WE WE ZE WE WE Pojemność l Powierzchnia wymiennika górnego m 2 1,47 1,47 Pojemność wymiennika górnego dm 3 8,5 8,5 Powierzchnia wymiennika dolnego m 2 2,74 2,74 Pojemność wymiennika dolnego dm Max. ciśnienie wymiennika dolnego i górnego bar Ciśnienie znamionowe zbiornika bar 10 Moc wymiennika dolnego 1) 70/10/45 2) kw 44,5 44,5 Moc wymiennika górnego 1) 70/10/45 2) l/h Wydajność wym. dolnego 1) 70/10/45 2) kw 23,8 23,8 Wydajność wym. górnego 1) 70/10/45 2) l/h Zabezpieczenie antykorozyjne Emalia + anoda magnezowa Wymiary anody Ø33x720 Ø33x1100 Ø33x1250 Ø33x720 Ø33x1100 Ø33x1250 Masa kg ~210 ~260 ~290 ~240 ~290 ~320 A B ~1060 ~1160 C D E F G H I J K L M N O P R S T / /0 1 Dopływ zimnej wody R2 zewn. 2 Pobór ciepłej wody R2 zewn. 3 Cyrkulacja G1 zewn. 4 Osłona czujnika Ø16 wewn. 5 Otwór rewizyjny Ø310 wewn. 6 Króciec modułu Rp2 wewn. grzewczego Lmax=770 Lmax=820 7 Termometr Analogowy 8 Dopływ ciepłej wody R2 zewn. 9 Dopływ wody grzewczej R1 zewn. R1 zewn. wymiennik dolny 10 Odpływ wody grzewczej wymiennik dolny R1 zewn. R1 zewn Dopływ wody grzewczej wymiennik górny Odpływ wody grzewczej wymiennik górny R1 zewn. R1 zewn. 13 Króciec anody G1¼ wewn. rzut z góry: ZE , ZE , WE , WE , WE , WE R1 zewn. R1 zewn. ZE , ZE WE , WE WE , WE

25 ZASOBNIKI I WYMIENNIKI STOJĄCE SERII MEGA poj. 750 i 1000 LITRÓW* *Dostępne od czerwca 2010 r. Zasobniki c.w.u. serii MEGA Pojemność [l] ZE Zasobnik c.w.u. z anodą tytanową , , ZE Zasobnik c.w.u. z anodą tytanową , ,00 Wymienniki z wężownicą serii MEGA Pojemność [l] WE Jedna wężownica spiralna , , WE Jedna wężownica spiralna , ,00 Wymienniki biwalentne serii MEGA Solar (do systemów solarnych) WE Pojemność [l] dwie wężownice do systemów solarnych , , WE dwie wężownice do systemów solarnych , ,00 25

26 ZASOBNIKI I WYMIENNIKI STOJĄCE SERII MEGA POJ LITRÓW Parametry pojemność Zasobnik MEGA Wymiennik MEGA Jedn. miary ZE ZE ZE ZE ZE WE WE WE WE WE WE WE WE V l powierzchnia wymiennika m2 0,75 1,15 1,15 1,15 1,6 1,6 2,1 1,6 pojemność wężownicy dm3 2,3 3,55 3,55 3,55 9,38 9,38 12,76 9,4 moc wymiennika 1) 70/10/45 2) kw 14 24,2 24,2 24, /10/45 2) l/h maksymalne ciśnienie wężownicy bar 1 1/4 1 1/4 1 1/2 1 1/2 1 1/2 1 1/4 1 1/4 1 1/4 1 1/4 1 1/2 1 1/2 1 1/2 1 ¼ 1,52 1,8 3,1 3,6 4,2 1,35 1,44 1,52 1,8 3,1 3,6 4,2 <3,1 ø21x510 ø21x700 ø21x700 ø21x500 wydajność 1) króciec do montażu modułu elektr. stałe dobowe straty energii kwh/24h zabezpieczenie antykorozyjne wymiary anody emalia + anoda magnez. 1 gwarancja na zbiornik emalia + anoda tytanowa emalia + anoda magnezowa górnej ø21x700 ø21x900 ø21x900 ø21x545 ø21x545 ø21x545 dolnej ø33x425 ø33x520 ø33x520 kg A B C D E F masa wymiary 16 G H I J lata 5 1) Przy natężeniu przepływu wody grzewczej równym 2,5 m3 /h. 2) Temperatura czynnika grzewczego / średnia w roku temperatura wody zasilającej / temperatura wody użytkowej ) Przy natężeniu przepływu wody grzewczej równym 2,5 m3 /h. 2) Temperatura czynnika grzewczego / średnia w roku temperatura wody zasilającej / temperatura wody użytkowej. Parametry Jedn. miary pojemność użytkowa Wymiennik MEGA solar WE WE WE l powierzchnia wymiennika górnego m2 0,75 0,92 0,92 pojemność wężownicy górnej dm3 3,25 5,40 5,40 moc wymiennika górnego 1) 70/10/45 2 kw 14 17,5 17,5 70/10/45 2 l/h powierzchnia wymiennika dolnego m2 1,15 1,6 1,6 pojemność wężownicy dolnej dm3 3,55 9,4 9,4 maksymalne ciśnienie wężownicy bar moc wymiennika dolnego 1) 70/10/45 2) kw 24, /10/45 2) l/h kwh/24h 1,8 3,1 3,6 kg górnej ø21x900 ø21x545 ø21x545 dolnej ø33x425 ø33x520 A B C D E F G H I wydajność 1) wydajność 1) stałe dobowe straty energii masa wymiary anody wymiary gwarancja na zbiornik 16 J K L M lata 5

27 ZASOBNIKI I WYMIENNIKI STOJĄCE SERII MEGA POJ LITRÓW Zasobniki c.w.u. serii MEGA Pojemność [l] ZE Zasobnik c.w.u , , ZE Zasobnik c.w.u , , ZE Zasobnik c.w.u. z anodą tytanową , , ZE Zasobnik c.w.u. z anodą tytanową , , ZE Zasobnik c.w.u. z anodą tytanową , ,00 Wyposażenie standardowe: potencjostat anody tytanowej Wymienniki z wężownicą serii MEGA Pojemność [l] W E wężownica spiralna , , W E wężownica spiralna , , W E wężownica spiralna , , W E wężownica spiralna , , W E V wężownica spiralna , , W E wężownica spiralna , , W E wężownica spiralna , , W E wężownica spiralna , ,00 Wymienniki biwalentne serii MEGA solar (do systemów solarnych) W E dwie wężownice do systemów solarnych 2 295, , W E dwie wężownice do systemów solarnych 2 581, , W E dwie wężownice do systemów solarnych 3 073, , W E * dwie wężownice do systemów solarnych 4 918, ,00 * Wymiennik MEGA Solar WE dostępny od czerwca 2010 r. Akcesoria do zasobników i wymienników serii MEGA ME 1500/2000 WP6.8/ ME 1500 moduł elektryczny 1,5 kw G 1 1/4 118,85 145, ME 2000 moduł elektryczny 2,0 kw G 1 1/4 127,05 155, WP 6.81 moduł elektryczny 4,0 kw 230/400 V G 1 1/4 (100220l) 491,80 600, WP 6.8 moduł elektryczny 4,5 kw 230/400 V G 1 1/2 (300500l) 491,80 600, Redukcja mosiężna redukcja 1 1/2 /1 1/4 do modułu ME w poj l 15,00 18,30 27

28 OGRZEWACZE/WYMIENNIKI SERII QUATTRO QUATTRO Jedn. miary OWE 60.7 Ogrzewacz wiszący Wymiennik wiszący Wymiennik stojący OWE Klasa A OWE WE OWE WE 60.7 Klasa A Klasa A WE Klasa A WE WE Klasa A WE Klasa A pojemność l powierzchnia wymiennika m 2 0,9 1,2 0,9 1,2 1,2 pojemność wężownicy dm 3 3,96 4,48 3,96 4,48 4,48 moc wymiennika 1) 70/10/45 2) kw 15,2 25,7 15,2 25,7 25,7 wydajność 1) 70/10/45 2) l/h czas nagrzewania 1) 70/10/60 2) min maksymalne ciśnienie wężownicy bar 16 czas nagrzewania 1,0 kw 2,5 4,2 6,2 8,5 h grzałką elektryczną 3,0 kw 0,8 1,4 2,1 2,8 stałe dobowe straty energii kwh/24h 1,15 0,78 1,02 1,8 1,15 0,78 1,02 1,8 0,82 1,07 zabezpieczenie antykorozyjne emalia + anoda magnezowa wymiar anody ø21x280 ø21x700 ø21x900 ø21x900 ø21x330 ø21x700 ø21x900 ø21x900 ø21x700 ø21x900 masa kg , ,5 75,5 93,5 wymiary głębokość A B C D E gwarancja na zbiornik lata 5 1) Przy natężeniu przepływu wody grzewczej równym 2,5 m 3 /h. 2) Temperatura czynnika grzewczego / średnia w roku temperatura wody zasilającej / temperatura wody użytkowej., wyposażenie dodatkowe, wyposażenie dodatkowe rura osłonowa czujnika temperatury dopływ wody grzewczej GZ 1/2 ZASOBNIK WARSTWOWY SERII QUATTRO * Dostępny od czerwca 2010 r. Parametry Jedn. miary Zasobnik warstwowy ZWE100.70A Pojemność znamionowa l 100 Max. ciśnienie zbiornika bar 6 Izolacja termiczna Pianka PUR + Polistyren EPS200 Stałe dobowe straty energii kwh/24h 0,78 Masa (pusty) kg 49 Zabezpieczenie zbiornika przed korozją Emalia + anoda magnezowa Wymiary anody Ø21x425 Wymiary (szer. x wys. x głęb.) 506x1034x501 Króciec ciepłej wody (wylot) 3/4 Króciec zasilania zasobnika ciepłą wodą 3/4 Króciec powrotu zimnej wody 3/4 Króciec zimnej wody (wlot) 3/4 Termostat Rura osłonowa czujników Anoda magnezowa izolowana 3/4 Izolacja termiczna PUR Quattro ZWE A (rzut z góry) Rura osłonowa czujników Przewód uziemiający anody Anoda magnezowa izolowana 3/4 Quattro ZWE A (widok z przodu) Zbiornik emaliowany Korek 3/4 Nóżka regulowana 28

29 OGRZEWACZE/WYMIENNIKI SERII QUATTRO Ogrzewacze/wymienniki serii QUATTRO (wiszące) Pojemność [l] OW E 60.7 wężownica spiralna + grzałka ceramiczna , , OW E Klasa A wężownica spiralna + grzałka ceramiczna , , OW E Klasa A wężownica spiralna + grzałka ceramiczna , , OW E wężownica spiralna + grzałka ceramiczna , , W E 60.7 wężownica spiralna , , W E Klasa A wężownica spiralna , ,00 QUATTRO Klasa A Najlepsza izolacja, Najniższe straty energii! W E Klasa A wężownica spiralna , , W E wężownica spiralna , ,00 Wyposażenie standardowe: zawór odpowietrzający wężownicę. Wymienniki serii QUATTRO (stojące) Pojemność [l] W E Klasa A W E Klasa A wężownica spiralna , ,00 wężownica spiralna , ,00 ZASOBNIK WARSTWOWY SERII QUATTRO * Dostępny od czerwca 2010 r. Pojemność [l] ZWE Klasa A Zasobnik warstwowy* , ,00 * zasobnik nie zawiera pompy ładującej Zasobnik warstwowy a wymiennik z wężownicą zasada działania 5 min 10 min 20 min Zasobnik Warstwowy Wymiennik z wężownicą 29
