1 PR311 Zewnętrzny Kontroler Dostępu Z Wbudowanym Czytnikiem Zbliżeniowym oraz Klawiaturą Oprogramowanie Firmowe v Instrukcja Programowania i Instalacji

2 1 S PIS T REŚ CI 1 Spis Treści 2 2 Terminy i Pojęcia 3 3 Wprowadzenie Budowa i Przeznaczenie Charakterystyka Praca w Sieciowym Systemie Kontroli Dostępu Praca w Trybie Autonomicznym 6 4 Opis Działania Użytkownicy Grupy Użytkowników Identyfikacja Użytkowników Tryby: Uzbrojony i Rozbrojony Przezbrajanie Kontrolera Przyznawanie Dostępu Opcja: Wyłącz Zamek Po Otwarciu Drzwi Opcja: Zezwalaj Na Wejście gdy Kontroler Uzbrojony (ang. AWA Privilege) Funkcja Duress Facility Code Blokada Czasowa Kontrolera Flagi Systemowe Klawisze Funkcyjne Współpraca z Modułem XM Współpraca z Dodatkowym Czytnikiem Alarmy Wejścia Wyjścia Sygnały Dźwiękowe Sygnalizacja Optyczna LED 13 5 Programowanie Reset Ustawień Programowanie Identyfikatora MASTER oraz Adresu ID Programowanie Użytkownika Komendy Programowania Użytkownika Programowanie Instalatora Funkcje Programujące 16 6 Zalecenia Instalacyjne 20 7 Dodatek Błąd! Nie zdefiniowano zakładki. 2

3 2 T ERMINY I P OJĘ CIA Identyfikator Element fizyczny lub metoda którą stosuje osoba w celu identyfikacji. Identyfikatorem w PR311 może być: karta zbliżeniowa, kod PIN lub obydwa te elementy jednocześnie (gdy obowiązuje tryb Karta i PIN). Tryb Autonomiczny Sytuacja w której kontroler dostępu funkcjonuje samodzielnie bez konieczności komunikowania się z urządzeniem nadrzędnym. Połączenie z komputerem (jeśli istnieje) jest wykorzystywane tylko i wyłącznie do celów programowania urządzenia. Sieciowy System Kontroli Dostępu System kontroli dostępu złożony z wielu kontrolerów połączonych ze sobą magistralą komunikacyjną i funkcjonujących pod nadzorem urządzenia nadrzędnego. Funkcję urządzenia nadrzędnego może pełnić dedykowany do tego celu kontroler (centrala CPR32SE) lub komputer PC pracujący w trybie Online. Roger Access Control System (skr. RACS) System kontroli dostępu złożony z kontrolerów serii PR produkowanych przez firmę Roger. Urządzenie Nadrzędne (ang. Host) Urządzenie pełniące rolę nadrzędna w stosunku do kontrolerów dostępu. Funkcję urządzenia nadrzędnego może pełnić dedykowany do tego celu kontroler (centrala CPR32SE) lub komputer PC pracujący w trybie Online. Tryb Drzwi Sposób sterowania elementem wykonawczym zwalniającym drzwi. Kontroler PR311 udostępnia następujące tryby pracy drzwi: Tryb Normalny, Tryb Otwarte, Tryb Warunkowo Otwarte oraz Tryb Zamknięte. Tryb Identyfikacji Metoda jaką używa kontroler w celu identyfikacji użytkownika. PR311 udostępnia następujące Tryby Identyfikacji: Tylko Karta, Tylko PIN, Kart lub PIN i Karta i PIN. Facility Code Część wspólna kodu karty która występuje w grupie kart stosowanych w danej instalacji kontroli dostępu, zwykle kod ten charakteryzuje karty które zostały wyprodukowane lub zaprogramowane na indywidualne zamówienie odbiorcy. Element Wykonawczy lub Zamek Drzwiowy Urządzenie elektryczne które zwalnia drzwi, typowo jest to elektro-zaczep lub zwora magnetyczna. Reset Ustawień lub Reset Pamięci Proces polegający na wyzerowaniu aktualnej zawartości pamięci urządzenia i zapisaniu jej wartościami domyślnym (fabrycznymi). Reset Kontrolera Proces w wyniku którego procesor sterujący kontrolerem wykonuje bezwarunkowy skok do początku programu, proces ten jest równoważny załączeniu napięcia zasilania. Tajmer Funkcja czasowa polegająca na zmianie stanu logicznego określonego zjawiska na predefiniowany czas po którym następuje przywrócenie stanu pierwotnego. Magistrala Komunikacyjna Para przewodów które są wykorzystywane do komunikacji pomiędzy urządzeniami wchodzącymi w skład systemu. W przypadku systemu RACS Magistrala Komunikacyjna jest zgodna z standardem RS485. Interfejs RS485 Układ elektroniczny który umożliwia odbiór i nadawanie przekazów danych w standardzie transmisji szeregowej typu RS485. Standard ten umożliwia transmisję danych na odległości do 1200 metrów. Interfejs Clock & Data Układ elektroniczny który umożliwia wymianę informacji za pośrednictwem sygnałów elektrycznych na liniach Clock i Data. System RACS wykorzystuje indywidualnie zdefiniowany system transmisji danych na liniach Clock i Data, dla odróżnienia od innych standardów jest oznaczany jako RACS Clock & Data lub w skrócie RACS. Standard RACS Clock & Data jest protokołem adresowalnym (adresy=0-15) i umożliwia transmisje danych na odległości do 150m przy wykorzystaniu dowolnych kabli sygnałowych. XM-2 Ekspander We/Wy Adresowalny moduł rozszerzeń do systemu RACS. Moduł XM-2 udostępnia dwie linie wejściowe NO/NC oraz dwa wyjścia przekaźnikowe. 3

4 Czytniki Serii PRT Rodzina czytników skonstruowanych i produkowanych przez firmę Roger. Każdy z czytników serii PRT może być dołączony do kontrolera PR311 za pośrednictwem interfejsu RACS Clock & Data. 4

5 3 W PROWADZENIE 3.1 Budowa i Przeznaczenie Kontroler typu PR311 przewidziany jest do zastosowania w układach kontroli dostępu opartych na elektrycznym sterowaniu otwarciem drzwi. Urządzenie posiada wbudowany czytnik kart zbliżeniowych standardu EM 125kHz oraz klawiaturę numeryczną. PR311 posiada trzy wejścia i trzy wyjścia w tym jedno wyjście przekaźnikowe, opcjonalnie po dołączeniu modułu XM-2 kontroler może dodatkowo obsługiwać dwa wejścia i dwa wyjścia. Zastosowanie modułu XM-2 nie tylko zwiększa ilość wejść i wyjść lecz umożliwia również oddzielenie członu wykonawczego sterującego zamkiem od członu logicznego podejmującego decyzję o dostępie (kontroler). Zarówno wejścia jak i wyjścia mogą być skonfigurowane w sposób elastyczny do różnych funkcji, w tym do obsługi przycisku wyjścia oraz kontaktu drzwiowego. Kontroler dozoruje drzwi, może sygnalizować stany alarmowe w tym próbę siłowego wejścia lub pozostawienie drzwi w stanie niedomknięcia. W kontrolerze można zarejestrować użytkowników, użytkownicy zarejestrowani w kontrolerze mogą być identyfikowani za pomocą kart zbliżeniowych lub kodów PIN, możliwe jest również załączenie podwójnego trybu identyfikacji Karta i PIN. Do kontrolera można dołączyć dodatkowy terminal identyfikacji (czytnik serii PRT), który wraz z kontrolerem umożliwia obustronną kontrolę przejścia, dodatkowy terminal identyfikacji stosuje się również wtedy gdy istnieje konieczność umieszczenia członu decyzyjnego (kontroler) w miejscu chronionym albo oddalonym od punktu identyfikacji. Terminale serii PRT są wyposażone w klawiaturę i/lub głowicę zbliżeniową, dostępne są zarówno wykonania przeznaczone do wewnątrz jak i na zewnątrz budynków. Programowanie urządzenia można przeprowadzić manualnie z klawiatury lub zdalnie z poziomu komputera PC. PR311 może pracować w trybie autonomicznym lub być elementem sieciowego systemu kontroli dostępu pracującego pod kontrolą urządzenia nadrzędnego (centrala CPR32SE lub komputer PC). Kontroler PR311 jest przystosowany do pracy w warunkach zewnętrznych, posiada stopień ochrony IP65. Uwaga: Kontroler PR311 może być obsługiwany przez oprogramowanie RACS w wersji 4.2 lub wyższej. Stosowanie niższych wersji pakietu RACS będzie prowadziło z błędnej pracy urządzenia. 3.2 Charakterystyka Wbudowany czytnik kart EM 125 khz Podświetlana klawiatura użytkowników z kartą i/lub kodem PIN Indeksowanie użytkowników Nieulotna pamięć ustawień Trzy programowalne linie wejściowe typu NO/NC Trzy programowalne linie wyjściowe (jedno wyjście przekaźnikowe oraz dwa wyjścia tranzystorowe) Po dołączeniu dodatkowego czytnika serii PRT obustronna kontrola przejścia Możliwość integracji z systemem alarmowym za pośrednictwem linii we/wy Współpraca z zewnętrznym modułem rozszerzeń we/wy typu XM-2 Programowalnie manualne z klawiatury lub zdalne z PC Detekcja otwarcia obudowy oraz oderwania od podłoża (TAMPER) Obudowa ABS Znak CE Cechy dodatkowe gdy kontroler pracuje w sieciowym systemie kontroli dostępu Możliwość zdefiniowania 256 grup dostępu Możliwość zdefiniowania 32 harmonogramów dostępu Harmonogramy specjalne (sterowanie Trybem Drzwi oraz Trybem Identyfikacji) Maksymalnie do 128 okresów wewnątrz każdego harmonogramu czasowego Rejestracja zdarzeń przez urządzenie nadrzędne (centrala CPR32SE lub komputer PC) 3.3 Praca w Sieciowym Systemie Kontroli Dostępu W przypadku gdy kontroler pracuje w trybie sieciowym pod kontrolą urządzenia nadrzędnego jego funkcjonalność ulega znacznemu rozszerzeniu. Po pierwsze możliwe jest wtedy podzielenie użytkowników na grupy dostępu i przypisanie im odpowiednich harmonogramów czasowych, po drugi można zdefiniować specjalne harmonogramy czasowe które będą sterowały Trybem Identyfikacji oraz Trybem Drzwi. W sieciowym systemie kontroli dostępu rejestrację zdarzeń oraz sterowanie harmonogramami realizuje urządzenie nadrzędne. W przypadku zerwania komunikacji z urządzeniem nadrzędnym kontroler kontynuuje dozór przejścia z nastawami harmonogramów które obowiązywały w momencie wystąpienie awarii, zdarzenia które wystąpią w trakcie trwania awarii przepadają. Po przywróceniu łączności z urządzeniem nadrzędnym wszystkie ustawienia harmonogramów ulegają odświeżeniu i następuje wznowienie procesu rejestracji zdarzeń. W systemie RACS funkcję urządzenia nadrzędnego może pełnić centrala typu CPR32SE lub komputer PC z załączonym programem PR Master. 5

6 3.4 Praca w Trybie Autonomicznym Przez pojęcie trybu autonomicznego rozumie się sytuację gdy kontroler samodzielnie bez udziału urządzenia nadrzędnego nadzoruje przejście. W trybie tym kontroler nie posiada połączenia z urządzeniem nadrzędnym (brak takiego urządzenia) może być natomiast być podłączony na stałe lub tymczasowo do komputera lecz komputer ten jest używany tylko do celów programowania kontrolera i nie pełni żadnych funkcji sterowania. W Trybie Autonomicznym wszyscy użytkownicy kontrolera należą do jednej ogólnej grupy i posiadają prawo dostępu do pomieszczenia bez jakichkolwiek uwarunkowań czasowych (brak czasowych harmonogramów dostępu). Sterowanie Trybem Identyfikacji oraz Trybem Drzwi jest osiągalne tylko za pośrednictwem komend wydawanych lokalnie z klawiatury urządzenia. W Trybie Autonomicznym zdarzenia nie są rejestrowane. 4 O PIS D ZIAŁ ANIA 4.1 Użytkownicy W kontrolerze PR311 można zarejestrować 1000 użytkowników. Każdy z użytkowników posiada swój numer identyfikacyjny (numer ID= ) oraz kartę i/lub kod PIN. Kody PIN mogą mieć długość od 3 do 6 cyfr, koniec kodu zawsze wymaga wprowadzenia znaku [#]. W zależności od aktualnego trybu identyfikacji obowiązującego na kontrolerze użytkownik musi odczytać swoją kartę, wprowadzić kod PIN lub wykonać obydwie te czynności (gdy załączony jest tryb Karta i PIN). Kontroler PR311 rozróżnia 5 typów użytkowników: MASTER, INSTALLER, NORMAL, TOGGLE i TOGGLE LTD. Użytkownicy należący do każdej z klas posiadają odmienne uprawnienia. Tabela 1: Typy użytkowników Typ użytkownika Numer ID Uprawnienia INSTALLER Bez ID Uprawnienie do wejścia w tryb Programowania Instalatora. MASTER 000 Uprawnienie do otwierania drzwi, przezbrajania oraz wydawania komend w trybie Programowanie Użytkownika. TOGGLE ID=01-49 Uprawnienie do otwierania drzwi oraz przezbrajania. TOGGLE LTD ID=50-99 Uprawnienie tylko do przezbrajania. NORMAL ID= Uprawnienie tylko do otwierania drzwi. Uwaga: Domyślnie wszystkie komendy w trybie Programowania Użytkownika wymagają podania identyfikatora MASTER, niemniej wymaganie to można usunąć w stosunku do wybranych lub wszystkich komend (patrz Programowanie Instalatora funkcja [66]). 4.2 Grupy Użytkowników W przypadku gdy kontroler pracuje w sieciowym systemie kontroli dostępu istnieje możliwość podziału użytkowników na grupy dostępu (maks. 256 grup) i przypisanie im czasowych harmonogramów dostępu dzięki temu prawo dostępu do pomieszczenia można uzależnić od pory dnia oraz od dnia tygodnia. Możliwości taka nie istnieje gdy kontroler pracuje w trybie autonomicznym. W trybie tym wszyscy użytkownicy systemu należą do jednej grupy dostępu i posiadają dostęp do pomieszczenia niezależnie od pory dnia lub dnia tygodnia. 4.3 Identyfikacja Użytkowników Kontroler PR311 rozpoznaje użytkowników systemu za pośrednictwem identyfikatorów którymi się oni posługują. W kontrolerze PR311 każdy użytkownik może mieć przypisaną kartę i/lub kod PIN. Metodę jaką stosuje kontroler w celu identyfikacji określa się mianem Trybu Identyfikacji. Urządzenie udostępnia następujące Tryby Identyfikacji: Tylko Karta, w celu identyfikacji użytkownik musi odczytać swoją kartę; Tylko PIN, w celu identyfikacji użytkownik musi wprowadzić swój kod PIN; Karta lub PIN, w celu identyfikacji użytkownik musi odczytać swoją kartę lub wprowadzić swój kod PIN; Karta i PIN, w celu identyfikacji użytkownik musi odczytać swoją kartę i wprowadzić swój PIN; Uwaga: W odniesieniu do niektórych funkcji kontrolera użytkownik musi dokonać dwukrotnego procesu identyfikacji (Np. przy przezbrajaniu czytnika przez użytkownika typu TOGGLE). Jeśli na czytniku obowiązuje tryb Karta i PIN to tylko przy pierwszej identyfikacji użytkownik musi odczytać kartę i wprowadzić PIN, druga identyfikacja wymaga użycia tylko jednej formy identyfikacji (tzn. odczytu karty lub podania kodu). 6

7 4.4 Tryby: Uzbrojony i Rozbrojony W czasie normalnej pracy kontroler może znajdować się w jednym z dwóch trybów: w trybie Uzbrojony lub Rozbrojony. Aktualny tryb pracy jest sygnalizowany na wskaźniku LED STATUS który świeci na zielono gdy kontroler jest rozbrojony lub na czerwono gdy kontroler jest uzbrojony. Zasadniczo obecność obydwu tych trybów jest dedykowana do organizacji współpracy kontrolera z systemem alarmowym który nadzoruje dozorowane przez kontroler pomieszczenie. Integracja pomiędzy kontrolerem a centralą alarmową odbywa się za pośrednictwem linii wyjściowej która sygnalizuje przejście kontrolera do stanu rozbrojenia (kod funkcji wyjścia: 00) oraz linii wejściowej której celem jest rozpoznanie czy system alarmowy jest gotowy do uzbrojenia (kod funkcji wejścia: 13). W przypadku gdy na kontrolerze nie zdefiniowano linii wejściowej do funkcji nr 13 przezbrajanie kontrolera może odbywać się bezwarunkowo bez względu na to czy system alarmowy jest gotowy do uzbrojenia czy nie. Pomimo tego że tryby Uzbrojony i Rozbrojony zostały zaprojektowane do współpracy z systemem alarmowym ich wykorzystanie może być dowolne i może być używane do sterowania dowolnym urządzeniem elektrycznym lub systemem do którego przewidziano kontrolę dostępu użytkowników (np. sterowanie oświetleniem, dostęp do kopiarki itp.) Uwaga: Po załączeniu zasilania kontroler zawsze wchodzi do stanu uzbrojenia. Po wyjściu z trybu programowania PR311 przechodzi do takiego stanu pracy w który się znajdowało przed wejściem do programowania. 4.5 Przezbrajanie Kontrolera Proces którego efektem jest zmiana stanu pracy kontrolera jest nazywany przezbrajaniem. Kontroler PR311 udostępnia następujące metody przezbrajania: z linii wejściowej skonfigurowanej do funkcji nr 03 (Przezbrajanie Klucz stały) z linii wejściowej skonfigurowanej do funkcji nr 61 (Przezbrajanie Klucz chwilowy) z linii wejściowej skonfigurowanej do funkcji nr 78 (Rozbrajanie Klucz chwilowy) z linii wejściowej skonfigurowanej do funkcji nr 79 (Uzbrajanie Klucz chwilowy) przez użytkownika typu MASTER przez użytkownika typu TOGGLE przez użytkownika typu TOGGLE LTD za pośrednictwem interaktywnej komendy z PC pod wpływem harmonogramu czasowego (Harmonogram UZBR/ROZB) Przezbrajanie kontrolera przez użytkowników może się odbywać zarówno w poziomu kontrolera jak i z poziomu dodatkowego czytnika podłączonego do linii Clock i Data. Uwaga: Z wyjątkiem metody pierwszej (Przezbrajanie Klucz stały) wszystkie pozostałe metody mogą być stosowane jednocześnie - w rezultacie kontroler przyjmuje taki stan uzbrojenia jaki wynika z ostatnio zaistniałej przyczyny. W przypadku skonfigurowania jednego z wejść do funkcji Przezbrajanie Klucz stały wszystkie inne metody przezbrajania przestają funkcjonować. Przezbrajanie kontrolera za pomocą identyfikatora MASTER lub TOGGLE wymaga dwukrotnego użycia tego identyfikatora, użytkownik TOGGLE LTD przezbraja kontroler poprzez jednokrotne użycie swojego identyfikatora. Przykład: Przezbrajanie kontrolera przez użytkownika typu TOGGLE gdy obowiązuje tryb Karta i PIN Odczytaj kartę użytkownika TOGGLE,; Wprowadź PIN kod użytkownika TOGGLE; Zacznie pulsować LED SYSTEM; Ponownie odczytaj kartę użytkownika TOGGLE lub wprowadź kod PIN; Kontroler ulegnie przezbrojeniu. Uwaga: Pomimo tego że obowiązuje załączony tryb Kart i PIN za drugim razem czytnik wymaga użycia tylko jednego identyfikatora (karty lub kodu PIN). Przykład: Przezbrajanie kontrolera przez użytkownika typu TOGGLE gdy obowiązuje tryb Tylko Karta Odczytaj kartę użytkownika TOGGLE; Zacznie pulsować LED SYSTEM; Ponownie odczytaj kartę użytkownika TOGGLE; Kontroler ulegnie przezbrojeniu. 7

8 Uwaga: W przypadku gdy na kontrolerze zdefiniowano linię wejściową do funkcji nr 13 (Gotowość do uzbrojenia) to przezbrojenie może odbyć się tylko wtedy gdy ta linia wejściowa znajduje się w stanie aktywnym. 4.6 Przyznawanie Dostępu Kontroler przyznaje dostęp do pomieszczenia w przypadku gdy użytkownik który dokonał identyfikacji posiada uprawnienie do wejścia. Po przyznaniu dostępu kontroler wyzwala zamek elektryczny na predefiniowany czas (Czas Otwarcia). Przez cały czas gdy zamek jest w stanie wyzwolenia na kontrolerze świeci LED OTWARTE. W przypadku gdy kontroler nie przyznaje użytkownikowi dostępu to generuje długi sygnał akustyczny. Odmowa przyznania dostępu może wystąpić w następujących sytuacjach: Gdy wprowadzony identyfikator nie jest znany; Gdy wprowadzony identyfikator należy do użytkownika typu TOGLLE LTD.; W przypadku gdy kontroler jest w trybie uzbrojenia a wprowadzony identyfikator nie posiada przywileju AWA; W przypadku gdy linia wejściowa skonfigurowana do funkcji nr 11 (Blokada Dostępu) znajduje się w stanie wyzwolenia; W przypadku gdy odpowiedni harmonogram czasowy wskazuje na brak dostępu (sytuacja ta dotyczy tylko trybu sieciowego pracy kontrolera) 4.7 Opcja: Wyłącz Zamek Po Otwarciu Drzwi Załączenie tej opcji powoduje że kontroler wyłącza wyjście sterujące zamkiem elektrycznym natychmiast po rozpoznaniu że drzwi zostały otwarte. W przypadku gdy opcja ta nie jest załączona zamek pozostaje wyzwolony przez cały zaprogramowany Czas Otwarcia (funkcja [46][OT] w Programowaniu Instalatora). 4.8 Opcja: Zezwalaj Na Wejście gdy Kontroler Uzbrojony (ang. AWA Privilege) Normalnie w trybie Uzbrojony dostęp do pomieszczenia jest zabroniony. Gdy opcja AWA jest załączona kontroler może przyznać prawo wejścia również wtedy gdy znajduje się on w trybie Uzbrojony. 4.9 Funkcja Duress W przypadku gdy użytkownik wprowadzi swój kod PIN lecz ostatnią cyfrę kodu zmieni o +/- 1 to kontroler interpretuje to jako podanie kodu pod przymusem (DURESS). Kod DURESS wywołuje taką samo reakcję kontrolera jak podanie kodu niezmienionego lecz dodatkowo załącza flagę systemową DURESS. Flaga ta zostaje samoczynnie wyłączona po upływie zdefiniowanego czasu (programowanie instalatorskie funkcja [76][SS] i [76][*][MM]). Stan flagi DURESS może być sygnalizowany na linii wyjściowej kontrolera (funkcja linii wyjściowej: kod 69). Uwaga: Aby kontroler mógł poprawnie rozpoznawać wprowadzenie kodu pod przymusem należy zadbać o to aby kody przypisane użytkownikom różniły się między sobą o co najmniej +/ Facility Code Załączenie funkcji Facility Code powoduje że kontroler przyznaje dostęp do pomieszczenia nie tylko kartom zarejestrowanym w jego pamięci lecz również wszystkim tym których wybrana część kodu (tak zwany kod Facility) jest zgodna (pokrywa się) z kodem Facility (liczba 0-255) zdefiniowanym w kontrolerze. W rezultacie zastosowania funkcji Facility Code kontroler może przyznawać dostęp praktycznie nieograniczonej ilości osób pod warunkiem że karty którymi się oni posługują posiadają identyczny kod Facility. Funkcja Facility Code znajduje praktyczne zastosowanie do obsługi dostępu do instytucji, parkingów, akademików itp. Czyli tam gdzie nie chodzi o to aby identyfikować z imienia i nazwiska każdą osobę lecz udostępnić dostęp dużej grupie osób wyposażonych w odpowiedni typ kart. Karty posiadające ten sam Facility Codes mogą należeć do jednej z zdefiniowanych grup dostępu i przez to mogą podlegać działaniu harmonogramu czasowego (dot. sytuacji gdy kontroler pracuje w trybie sieciowym) a także mogą mieć nadany przywilej wejścia gdy kontroler jest uzbrojony (AWA Privilege) Blokada Czasowa Kontrolera Załączenie tej opcji powoduje że w przypadku gdy kontroler rozpozna trzy kolejne próby wprowadzenia nieważnego identyfikatora to przez czas trzech minut będzie ignorował wszystkie próby odczytu karty lub wprowadzenia kodu PIN, będzie jednak w tym czasie nadal kontynuował funkcjonowanie w wszystkich innych aspektach (tzn. będzie obsługiwał wejścia, wyjścia, kontynuował komunikację z urządzeniem nadrzędnym itd.). Każde wprowadzenie ważnego identyfikatora zeruje rejestr tej funkcji - a zatem gdy ktoś dokona dwóch 8

9 błędnych prób identyfikacji poczym wystąpi próba udana to kontroler usunie z pamięci informacje o tych dwóch nieudanych próbach i będzie na nowo zliczał próby nieudane Flagi Systemowe Flaga Systemowa to stan logiczny w pamięci kontrolera który jest związany z jakąś funkcją urządzenia. Każda flagę posiada zestaw (listę) przyczyn które może spowodować jej załączenie i wyłączenie. Załączenie flagi zwykle następuje na czas określony przez jej tajmer. W odniesieniu do niektórych Flag Systemowych możliwe jest zdefiniowanie tajmera na czas zerowy (tzn. SS=00). Zdefiniowanie zerowego czasu tajmera powoduje że załączenie flagi odbywa się na czas nieograniczony tzn. aż do momentu wystąpienia innej przyczyny (komendy lub sytuacji) która ją wyłączy ten rodzaj sterowania zwany jest również trybem typu Zatrzask (ang. Latch). Stan każdej Flagi Systemowej może być przeniesiony na dowolną linię wyjściową. Zabieg ten umożliwia sygnalizację określonych sytuacji na zewnątrz kontrolera. Tabela 2: Flagi Systemowe Flaga Praca Bistabilna Sposoby/przyczyny załączenia AUX1 LIGHT TAK Programuj: SS=00 TAK Programuj: SS=00 Komenda Użytkownika (komenda 31) Wyzwolenie linii wejściowej (opcja 71) Komenda Użytkownika (komenda 33) Wyzwolenie linii wejściowej (opcja 68) Linia wejściowa (opcja 70) Klawisz funkcyjny [F2] Sposoby/przyczyny wyłączenia Komenda Użytkownika (komenda 31) Wyzwolenie linii wejściowej (opcja 72) Komenda Użytkownika (komenda 33) Wyzwolenie linii wejściowej (opcja 69) Linia wejściowa (opcja 70) TAMPER NIE Wyzwolenie linii wejściowa (opcja 08) Rozbrojenie kontrolera DURESS NIE Wprowadzenie kodu pod przymusem (DURESS) TROUBLE NIE Utrata komunikacji z modułem XM-2 Wyzwolenie linii wejściowej (opcja 05) Wyzwolenie linii wejściowej (opcja 06) Rozbrojenie kontrolera Rozbrojenie kontrolera Uwaga: Każda w Flag Systemowych jest automatycznie kasowana po restarcie kontrolera, po wejściu do trybu Programowania Instalatora oraz po wejściu do trybu programowania z PC Klawisze Funkcyjne W kontrolerze PR311 dostępne są dwa klawisze funkcyjne F1 Bell oraz F2 Light. Klawisz F1 pełni rolę przycisku dzwonka, użycie jego jest powoduje wyzwolenie linii wyjściowej skonfigurowanej do funkcji 15 (Dzwonek) na czas ok. 4s. Użycie klawisza F1 jest równoważne wyzwoleniu wejścia skonfigurowanego do funkcji 07 (Dzwonek). Działanie klawisza F2 jest związane z flagą systemową LIGHT. Każde użycie klawisza F2 powoduje załączenie flagi systemowej LIGHT na czas zdefiniowany przez Tajmer dla tej flagi. Uwaga: Jeśli na zewnętrznym czytniku dołączonym do kontrolera PR311 są osiągalne klawisze funkcyjne F1 i F2 to ich użycie jest obsługiwane na identycznych zasadach co użycie odpowiadających im klawiszy na klawiaturze kontrolera Współpraca z Modułem XM-2 Po dołączeniu modułu XM-2 do kontrolera łączna ilość wejść i wyjść obsługiwanych przez kontroler zwiększa się o dwa wejścia NO/NC oraz dwa wyjścia (przekaźnikowe). Moduł XM-2 dołącza się do linii CLK i DTA kontrolera w odległości nie większej niż 150m (licząc po kablu). Aby uruchomić współpracę kontrolera z modułem należy programowo załączyć jego obsługę (Programowanie Instalatorskie funkcja [49]) a na module ustawić adres ID=5. Uwaga: Gdy kontroler utraci komunikację z modułem XM-2 zapala flagę systemową TROUBLE Współpraca z Dodatkowym Czytnikiem Kontroler PR311 może współpracować z dodatkowym czytnikiem dostępu serii PRT. Dodatkowy czytnik dołącza się do kontrolera za pośrednictwem linii CLK i DTA w odległości nie większej niż 150m od kontrolera (licząc po kablu). Załączenie obsługi dodatkowego czytnika nie wymaga żadnych czynności po stronie kontrolera kontroler automatycznie rozpoznaje jego obecność. Przed dołączeniem czytnika PRT do kontrolera należy skonfigurować go do trybu RACS i ustawić adres ID=0 (są to ustawienia domyślne czytnika). Uwaga: Z poziomu dodatkowego czytnika nie można wykonywać żadnych czynności konfigurujących kontroler jak również wydawać żadnych poleceń (Komend Użytkownika). 9

10 4.16 Alarmy Kontroler może wykrywać i sygnalizować następujące alarmy: Drzwi Niedomknięte Prealarm Wejście Siłowe Alarmy Wejście Siłowe i Drzwi Niedomknięte są wykrywane tylko wtedy gdy stan drzwi jest monitorowany przez Czujnik Otwarcia. Sygnalizacja każdego alarmu trwa 3 minuty i może być realizowana na dowolnym wyjściu kontrolera. Linia wyjściowa może być skonfigurowana do sygnalizacji jednego lub więcej alarmów. W przypadku wystąpienia więcej niż jednego alarmu wyjście sygnalizuje alarm o wyższym priorytecie. Każdy z alarmów jest sygnalizowany przez inny sposób modulacji linii wyjściowej dzięki temu zabiegowi jest możliwość rozróżnienia typu alarmu pomimo tego że jego sygnalizacja odbywa się na tym samym wyjściu. Każde użycie ważnego identyfikatora kasuje sygnalizację alarmową, dodatkowo sygnalizacja alarmu Drzwi Niedomknięte zanika samoczynnie po domknięciu drzwi. Tabela 3: Metody sygnalizacji stanów alarmowych Alarm Priorytet Sposób sygnalizacji Występowanie Wejście Siłowe Wysoki Sekwencja: Wyzwolenie - 4 sek. Pauza - 4 sek. 4 s Rozpoznanie otwarcia drzwi bez użycia uprawnionego identyfikatora lub innej funkcji kontrolera. 4 s Prealarm Średni Sekwencja: Wyzwolenie - 1 sek. Pauza - 1 sek. 1 s Trzy, występujące po sobie próby wprowadzenia nieznanego identyfikatora (karty i/lub kodu PIN). 1 s Drzwi Niedomknięte Niski Sekwencja: Wyzwolenie - 1 sek. Pauza - 1 sek. Wyzwolenie - 1 sek. Pauza - 5 sek. 1 s 5 s W następstwie przyznania dostępu pozostawienie drzwi w stanie otwarcia przez czas dłuższy niż określony przez parametr Czas na Zamknięcie. 1 s 4.17 Wejścia Kontroler PR311 umożliwia obsługę pięciu linii wejściowych (IN1, IN2, IN3, IN4 i IN5). Trzy z nich (IN1, IN2 i IN3) są wewnętrznymi wejściami kontrolera, pozostałe dwa (IN4 i IN5) są dostępne na opcjonalnym module rozszerzeń XM-2. W przypadku gdy kontroler pracuje w sieciowym systemie kontroli dostępu to każda zmiana stanu wejścia wywołuje zarejestrowanie odpowiedniego typu zdarzenia. Wszystkie linie wejściowe są równoprawne i mogą być zdefiniowane jako linia NO lub NC oraz posiadać funkcję z listy poniżej: Tabela 4: Funkcje linii wejściowych Nazwa funkcji Kod Opis działania Wejście wyłączone 00 Wejście nie jest obsługiwane, funkcja stosowana głównie w celu serwisowym gdy istnieje potrzeba tymczasowego wyłączenia linii bez konieczności fizycznego odłączania przewodów. Czujnik otwarcia 01 Wejście służy do podłączenia czujnika wykrywającego otwarcie drzwi. Przycisk wyjścia 02 Wejście przeznaczone jest do podłączenia przycisku którego użycie będzie powodowało zwolnienie zamka na identycznych zasadach jak po odczycie uprawnionego identyfikatora. Wejście przezbrajające- 03 Wyzwolenie linii powoduje przejście kontrolera do stanu rozbrojenia, 10

11 klucz stały powrót linii do stanu normalnego skutkuje w przejściu kontrolera do stanu uzbrojenia. Uwaga: Tylko jedna z linii wejściowych może być skonfigurowana do tej funkcji. Zaprogramowanie dowolnej linii do tej funkcji wyłącza wszystkie inne sposoby przezbrajania kontrolera. Wejście raportujące AUX 04 Zmiany stanu na tym wejściu nie wywołuj żadnej reakcji kontrolera z wyjątkiem zarejestrowania odpowiedniego typu zdarzenia. Wykorzystanie tej linii ma jedynie sens wtedy gdy kontroler funkcjonuje w sieciowym systemie kontroli dostępu pod nadzorem urządzenia nadrzędnego (np. CPR32SE lub komputer PC). Dozór napięcia sieci AC 05 Wyzwolenie tej linii powoduje załączenie flagi TROUBLE oraz linii wyjściowej TROUBLE (o ile taką linię zdefiniowano). Dozór stanu akumulatora 06 Wyzwolenie tej linii powoduje załączenie flagi TROUBLE oraz linii wyjściowej TROUBLE (o ile taką linię zdefiniowano). Dzwonek 07 Wyzwolenie tej linii powoduje załączenie wyjścia Dzwonek na czas ok. 3s. TAMPER 08 Wyzwolenie tej linii powoduje załączenie flagi TAMPER oraz linii wyjściowej TAMPER (o ile taką linię zdefiniowano). Blokuje dostęp 11 Gdy linia ta ja jest wyzwolona kontroler całkowicie blokuje dostęp do pomieszczenia. Gotowość do uzbrojenia 13 Stan aktywny na tej linii blokuje możliwość uzbrojenia kontrolera. Typowo wejście to jest przewidziane do połączenia z wyjściem centrali alarmowej które sygnalizuje gotowość systemu alarmowego (strefy alarmowej) do uzbrojenia. Wymusza otwarcie 14 Wyzwolenie linii powoduje bezwarunkową aktywację zamka elektrycznego. Typowo linia przeznaczona jest do podłączenia wyjścia z centrali pożarowej która w stanie alarmu wymusza otwarcie wszystkich drzwi w systemie. Przezbrajanie klucz chwilowy 61 Każde wyzwolenie tej linii powoduje przezbrojenie kontrolera. Tryb Drzwi - Normalny 64 Wyzwolenie linii ustawia: Tryb Drzwi Normalny. Tryb Drzwi Otwarte 65 Wyzwolenie linii ustawia: Tryb Drzwi Otwarte. Tryb Drzwi - Warunkowo Otwarte 66 Wyzwolenie linii ustawia: Tryb Drzwi Warunkowo Otwarte. Tryb Drzwi - Zamknięte 67 Wyzwolenie linii ustawia: Tryb Drzwi Zamknięte. Załącz flagę LIGHT 68 Wyzwolenie linii załącza flagę LIGHT. Wyłącz flagę LIGHT 69 Wyzwolenie linii wyłącza flagę LIGHT. Przełącza flagę LIGHT 70 Wyzwolenie linii przełącza flagę LIGHT do stanu przeciwnego. Załącz flagę AUX1 71 Wyzwolenie linii załącza flagę AUX1. Wyłącz flagę AUX1 72 Wyzwolenie linii wyłącza flagę AUX1. Przełącz flagę AUX1 73 Wyzwolenie linii przełącza flagę AUX1 do stanu przeciwnego. Rozbrajanie klucz chwilowy Uzbrajanie klucz chwilowy 78 Każde wyzwolenie linii powoduje przejście kontrolera do stanu Rozbrojony. 79 Każde wyzwolenie linii powoduje przejście kontrolera do stanu Uzbrojony. Tryb Karta lub PIN 80 Wyzwolenie linii załącza tryb: Karta lub PIN Tryb Tylko Karta 81 Wyzwolenie linii załącza tryb: Tylko Karta Tryb Tylko PIN 82 Wyzwolenie linii załącza tryb: Tylko PIN Tryb Karta i PIN 83 Wyzwolenie linii załącza tryb: Karta i PIN 4.18 Wyjścia Kontroler PR311 umożliwia obsługę pięciu linii wyjściowych (OUT1, OUT2, OUT3, OUT4 i OUT5). Trzy z nich (OUT1, OUT2 i OUT3) są wewnętrznymi wyjściami kontrolera, pozostałe dwa (OUT4 i OU5) są dostępne na opcjonalnym module rozszerzeń XM-2. Wyjście OUT1 jest wyjściem typu przekaźnikowego z jedną parą przełączalnych styków NO/NC. Wyjścia OUT2 i OUT3 są wyjściami typu Otwarty Kolektor o obciążalności 1A DC, linie te są zabezpieczone przed przeciążeniem prądowym. Wszystkie linie wejściowe zarówno te lokalne jak i na zewnętrznym module XM-2 są równoprawne i mogą być zdefiniowane do jednej z wymienionych na liście poniżej funkcji: 11

12 Tabela 5: Funkcje linii wyjściowych Nazwa funkcji Kod Opis działania Kontroler Rozbrojony Linia przechodzi do stanu aktywnego i trwa w tym stanie tak długo jak 00 kontroler pozostaje rozbrojony. Prealarm 01 Wyjście alarmowe, kody od 01 do 07. W zależności od Drzwi otwarte 02 Prealarm + Drzwi otwarte 03 Wejście siłowe 04 Prealarm + Wejście siłowe Drzwi otwarte + Wejście siłowe Prealarm + Drzwi otwarte + Wejście siłowe Przyznanie dostępu Odmowa dostępu Identyfikacja na czytniku ID0 Dzwonek Tryb Drzwi - Normalny Tryb Drzwi - Otwarte Tryb Drzwi Warunkowo Otwarte 20 Tryb Drzwi - Zamknięte Impuls gdy rozbrojenie Impuls gdy uzbrojenie zaprogramowanego kodu wyjście może sygnalizować jeden lub więcej alarmów. Rozróżnienie sygnalizowanego alarmu następuje poprzez sposób modulacji linii wyjściowej. Wyjście powraca do stanu normalnego po upływie 3 minut od momentu powstania alarmu lub natychmiast po jego skasowaniu. Kasowanie alarmu następuje poprzez odczyt dowolnego zarejestrowanego w kontrolerze identyfikatora. Wyłączenie sygnalizacji alarmu Drzwi Otwarte następuje również z chwilą domknięcia drzwi. W przypadku wystąpienia więcej niż jednego alarmu sygnalizowany jest alarm o najwyższym priorytecie. Wyjście przechodzi do stanu aktywnego na czas zdefiniowany przez parametr Czas Otwarcia lecz nie dłużej niż do momentu rozpoznania że drzwi zostały otwarte. Wyjście jest załączona na czas ok. 2s każdorazowo gdy kontroler odmówi dostępu. Przyznanie dostępu z poziomu czytnika zewnętrznego powoduje aktywację linii wyjściowej, linia powraca do stanu normalnego w momencie przyznania dostępu z poziomu kontrolera. Typowo wyjście takie jest używane do sterowania lewo/prawo bramek obrotowych. Wyjście jest aktywowane na czas ok. 3s w następstwie rozpoznania użycia przycisku dzwonka (klawisz funkcyjny F1 lub przycisk podłączony do linii wejściowej Dzwonek). Wyjście przechodzi do stanu aktywnego po tym jak na kontrolerze zostanie ustawiony Tryb Drzwi - Normalny i pozostaje załączone tak długo jak tryb ten obowiązuje na kontrolerze. Wyjście przechodzi do stanu aktywnego po tym jak na kontrolerze zostanie ustawiony Tryb Drzwi - Otwarte i pozostaje załączone tak długo jak tryb ten obowiązuje na kontrolerze. Wyjście przechodzi do stanu aktywnego po tym jak na kontrolerze zostanie ustawiony Tryb Drzwi Warunkowo Otwarte i pozostaje załączone tak długo jak tryb ten obowiązuje na kontrolerze. Wyjście przechodzi do stanu aktywnego po tym jak na kontrolerze zostanie ustawiony Tryb Drzwi Zamknięte pozostaje załączone tak długo jak tryb ten obowiązuje na kontrolerze. Wyjście przechodzi każdorazowo do stanu aktywnego na okres ok. 2s po tym jak kontroler przeszedł do stanu rozbrojenia. Wyjście przechodzi każdorazowo do stanu aktywnego na okres ok. 2s po tym jak kontroler przeszedł do stanu uzbrojenia. Flaga LIGHT 64 Wyjście powtarza stan flagi LIGHT. Flaga TAMPER 65 Wyjście powtarza stan flagi TAMPER. Flaga AUX1 66 Wyjście powtarza stan flagi AUX1. Flaga DURESS 69 Wyjście powtarza stan flagi DURESS. Flaga TROUBLE 70 Wyjście powtarza stan flagi TROUBLE. Tryb Karta lub PIN Tryb Tylko Karta Tryb Tylko PIN Tryb Karta i PIN Wyjście przechodzi do stanu aktywnego po tym jak na kontrolerze zostanie ustawiony Tryb Identyfikacji Karta lub PIN i pozostaje załączone tak długo jak tryb ten obowiązuje na kontrolerze. Wyjście przechodzi do stanu aktywnego po tym jak na kontrolerze zostanie ustawiony Tryb Identyfikacji Tylko Karta i pozostaje załączone tak długo jak tryb ten obowiązuje na kontrolerze. Wyjście przechodzi do stanu aktywnego po tym jak na kontrolerze zostanie ustawiony Tryb Identyfikacji Tylko PIN i pozostaje załączone tak długo jak tryb ten obowiązuje na kontrolerze. Wyjście przechodzi do stanu aktywnego po tym jak na kontrolerze zostanie ustawiony Tryb Identyfikacji Karta i PIN i pozostaje załączone tak długo jak tryb ten obowiązuje na kontrolerze. 12

13 Steruje otwarciem 99 Każdorazowo gdy kontroler przyzna dostęp wyjście to zostaje załączone na czas określony przez parametr Czas Na Otwarcie Drzwi. Wyjście jest przeznaczone do sterowania elementem wykonawczym zwalniającym drzwi Sygnały Dźwiękowe Tabela 6: Sygnały dźwiękowe generowane przez kontroler Sygnał akustyczny Symbolika Znaczenie Jeden długi sygnał Sygnał błędu programowania lub nieznany identyfikator. Dwa długie sygnały Odmowa dostępu. Trzy krótkie sygnały Poprawne zakończenie komendy sygnał OK. Dwa krótkie sygnały Sygnał zachęty, oczekiwanie na dalszy ciąg komendy. Sygnał długi powtarzany cyklicznie Legenda: - sygnał długi, - sygnał krótki Błąd pamięci lub nie zaprogramowano karty MASTER. Należy na nowo zaprogramować urządzenie Sygnalizacja Optyczna LED Tabela 7: Sygnalizacja LED LED STATUS LED OTWARTE LED SYSTEM Znaczenie Świeci na zielono Świeci na czerwono Świeci na czerwono Pulsuje na czerwono Świeci Pulsuje Kontroler w stanie Rozbrojenia. Kontroler w stanie Uzbrojenia. Kontroler w trybie Programowania Instalatora. Kontroler oczekuje na dalszy ciąg komendy w trybie Programowania Instalatora. Pulsuje Pulsuje Kontroler oczekuje na dalszy ciąg Komendy Użytkownika. Pulsuje Kontroler oczekuje na identyfikator. Świeci Aktywacja elementu wykonawczego zwalniającego drzwi. Świeci Migocze Migocze Świeci Uszkodzenie zawartości pamięci lub nie zaprogramowano identyfikatora MASTER. Świeceniu wskaźnika towarzyszy generacja sygnału błędu powtarzanego co 2 sekundy. Kontroler jest w trakcie programowania z PC, wskaźniki LED OTWARTE i LED SYSTEM migoczą w takt nadawanych i odbieranych pakietów informacji. 13

14 5 P ROGRAMOWANIE Kontroler PR311 może być programowany manualnie z klawiatury lub z poziomu komputera PC. Programowanie urządzenia składa się z trybu Programowania Użytkownika oraz trybu Programowania Instalatora. Programowanie Użytkownika służy do administrowania kartami oraz kodami PIN a także do sterowania niektórymi funkcjami kontrolera (np. sterowanie Trybem Identyfikacji oraz Trybem Drzwi). Programowanie Instalatora służy do szczegółowej konfiguracji urządzenia a w szczególności do określenia funkcji linii wejściowych oraz wyjściowych oraz innych opcji jego działania. Uwaga: Programowanie Instalatora jak też komendy Programowania Użytkownika mogą być wprowadzane jedynie na klawiaturze kontrolera, nie jest możliwe wprowadzanie ich z poziomu zewnętrznego czytnika dołączonego do kontrolera. 5.1 Reset Ustawień Programowanie Identyfikatora MASTER oraz Adresu ID Reset Ustawień zeruje aktualną zawartość pamięci urządzenia a następnie wypełnia ją ustawieniami domyślnymi. W trakcie procedury Resetu Ustawień można dodatkowo zdefiniować kartę MASTER, kod MASTER PIN oraz adres ID kontrolera. W celu przeprowadzenia Resetu Ustawień wykonaj następujące kroki: Wyłącz zasilanie. Usuń wszystkie istniejące połączenia z linii CLK i DTA (przewody Biały i Zielony). Wykonaj połączenie (mostek) pomiędzy liniami CLK i DTA. Załącz zasilanie, odczekaj do momentu gdy kontroler wygeneruje długi ton akustyczny poczym zacznie pulsować LED OTWARTE. Usuń mostek pomiędzy liniami CLK i DTA. Wprowadź jedną z trzech podanych niżej sekwencji: Sekwencja A: [Nowa karta MASTER] lub Sekwencja B: [Nowy MASTER PIN][#][Nowa karta MASTER][#] lub Sekwencja C: [Nowy MASTER PIN][#][Nowa karta MASTER][Nowy adres ID][#] Po tym kroku kontroler wygeneruje sygnał OK (dwie serie po trzy krótkie dźwięki) poczym przejdzie do trybu Uzbrojony. Sekwencja A programuje tylko nową kartę MASTER, kontroler przyjmuje adres ID=00. Sekwencja B programuje nowy kod PIN oraz nową kartę MASTER, kontroler przyjmuje adres ID=00. Sekwencja C programuje nowy kod PIN oraz nową kartę MASTER, kontroler przyjmuje wprowadzony adres ID. Uwaga: Do momentu zaprogramowania nowego identyfikatora INSTALLER nowo zaprogramowany identyfikator MASTER pełni również role identyfikatora INSTALLER (MASTER=INSTALLER). Może zatem służyć do wejścia do trybu Programowania Instalatora. W przypadku gdy procedura Restu Ustawień nie zostanie prawidłowo ukończona lub z jakiś powodów uszkodzeniu ulegnie zawartość pamięci kontrolera to bezpośrednio po załączeniu zasilania kontroler załączy LED SYSTEM i będzie cyklicznie generował 2-sekundowy sygnał dźwiękowy powtarzany co 2 sekundy. Uwaga: Adres kontrolera musi się zawierać w przedziale ID=

15 5.2 Programowanie Użytkownika Programowanie Użytkownika w kontrolerze PR311 daje do dyspozycji 10 komend (tzw. Komendy Użytkownika) i umożliwia: administrowanie użytkownikami (dodawanie i usuwanie kart/kodów) sterowanie flagami LIGHT i AUX1 sterowanie Trybem Identyfikacji sterowanie Trybem Drzwi Wydanie Komendy Użytkownika może nastąpić zarówno wtedy gdy kontroler Uzbrojony jak i Rozbrojony. Domyślnie wprowadzenia każdej Komendy Użytkownika wymaga użycia identyfikatora MASTER niemniej wymóg ten może zostać usunięty w odniesieniu do wybranych (lub wszystkich) Komend Użytkownika (patrz Programowanie Instalatora funkcja [66]). Każda Komenda Użytkownika posiada swój dwu-cyfrowy identyfikator (numer funkcji). Z chwilą wprowadzenia (naciśnięcia) pierwszej cyfry identyfikującej konkretną komendę zaczynają pulsować wskaźnik LED SYSTEM oraz LED OTWARTE i pozostają w tym stanie aż do momentu poprawnego ukończenia komendy lub wystąpienia błędu programowania. Po zakończeniu komendy kontroler powraca do trybu w którym się znajdował się poprzednio Komendy Programowania Użytkownika Legenda: NNN trzy cyfry które określają numer ID= użytkownika, MASTER identyfikator MASTER, w zależności od aktualnie załączonego Trybu Identyfikacji identyfikatorem może być karta, kod PIN lub obydwa te elementy jednocześnie. INSTALLER identyfikator INSTALLER, w zależności od aktualnie załączonego Trybu Identyfikacji identyfikatorem może być karta, kod PIN lub obydwa te elementy jednocześnie. PIN kod PIN, może zawierać od 3 do 6 cyfr, zawsze jest zakończany znakiem [#]. Karta karta zbliżeniowa. SK sygnał kontynuacji (zachęty), dwa krótkie sygnały akustyczne, zwykle oznaczają oczekiwanie na dalszy ciąg komendy (naciśnięcie kolejnego klawisza, odczyt kodu lub wprowadzenie karty). OK sygnał OK, trzy krótkie sygnały akustyczne, zwykle potwierdzają poprawne zakończenie operacji programowania. Error sygnał błędu, jeden długi sygnał akustyczny, może być powtarzany cyklicznie. [01#][INSTALLER] Wejście do trybu Programowania Instalatora Po wprowadzeniu komendy kontroler wchodzi do trybu Programowania Instalatora. [11#][MASTER][NNN][Karta] Programowanie karty dla użytkownika o ID=NNN Odczytana karta będzie przypisana użytkownikowi o numerze identyfikacyjnym ID=NNN. [12#][MASTER][NNN][PIN] Programowanie kodu PIN dla użytkownika o ID=NNN Wprowadzony kod PIN będzie przypisany użytkownikowi o numerze identyfikacyjnym ID=NNN. [13#][MASTER][NNN] Usuwanie użytkownika o numerze ID=NNN Użytkownik o numerze ID=NNN zostanie usunięty z pamięci kontrolera. [14#][MASTER][NNN] Sprawdź czy numer ID=NNN jest wolny Jeżeli użytkownik o numerze ID=NNN nie posiada ani karty ani kodu PIN kontroler wygeneruje sygnał OK, jeśli jednak użytkownik ten posiada już kartę lub kod PIN urządzenie wygeneruje sygnał błędu. [17#][MASTER][17] Usuń wszystkich użytkowników Wszystkie wcześniej zaprogramowane karty i kody PIN zostaną wymazane z pamięci. [21#][MASTER][NNN][Karta] Programowanie karty dla użytkownika o numerze ID=NNN który będzie posiadał przywilej AWA Odczytana karta będzie przypisana użytkownikowi o numerze identyfikacyjnym ID=NNN, użytkownik ten będzie posiadał przywilej wejścia gdy kontroler znajduje się w trybie Uzbrojony (AWA Privilege). [22#][MASTER][NNN][PIN] Programowanie karty dla użytkownika o numerze ID=NNN który będzie posiadał przywilej AWA Odczytana karta będzie przypisana użytkownikowi o numerze identyfikacyjnym ID=NNN, użytkownik ten będzie posiadał przywilej wejścia gdy kontroler znajduje się w trybie Uzbrojony (AWA Privilege). [31#][MASTER][F] Sterowanie flagą AUX1 W zależności od wartości parametru [F] flaga może być załączona, wyłączona lub przełączona do stanu przeciwnego. Programuj: [F]=[0] aby wyłączyć flagę, Programuj: [F]=[1] aby załączyć flagę, 15

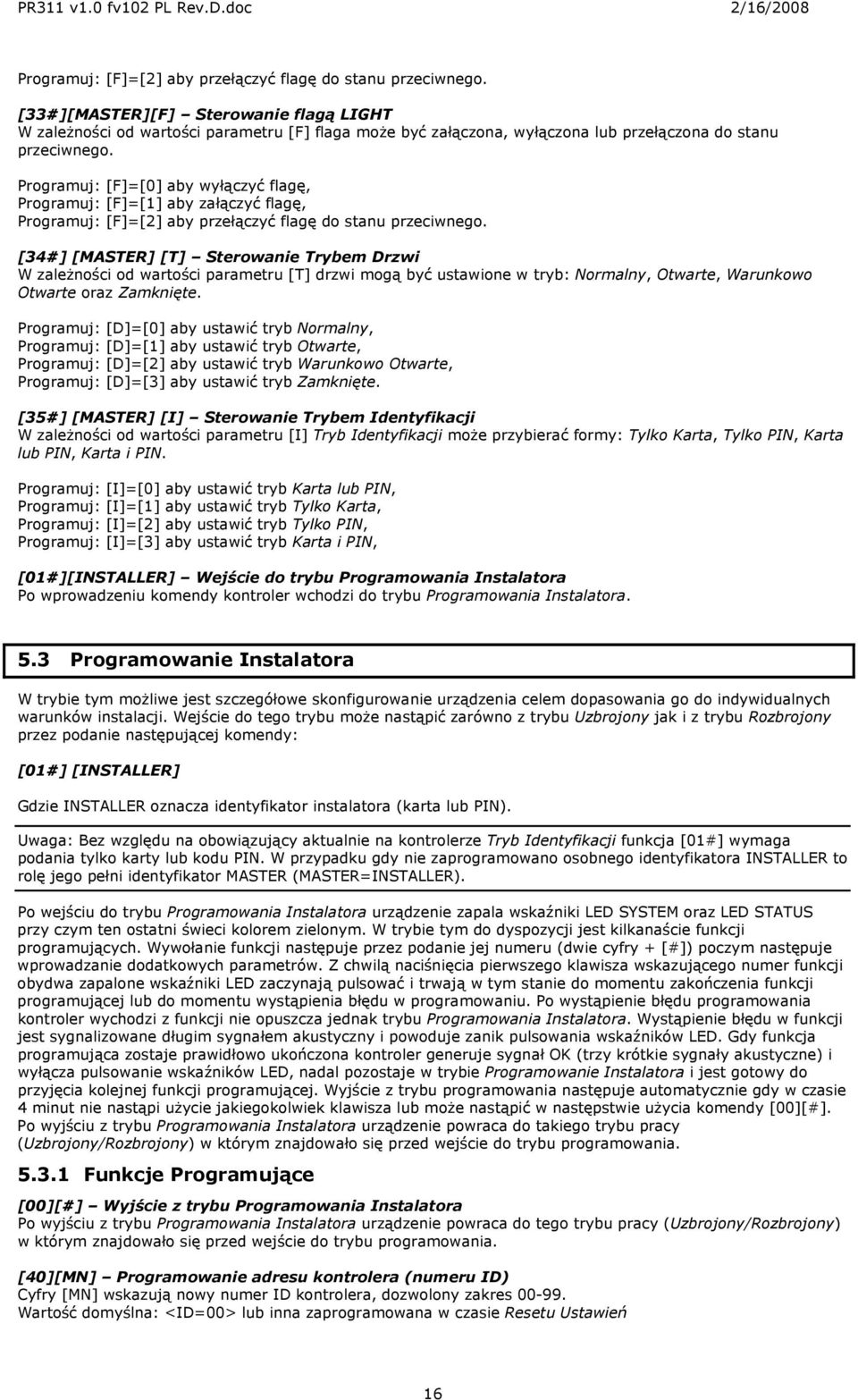

16 Programuj: [F]=[2] aby przełączyć flagę do stanu przeciwnego. [33#][MASTER][F] Sterowanie flagą LIGHT W zależności od wartości parametru [F] flaga może być załączona, wyłączona lub przełączona do stanu przeciwnego. Programuj: [F]=[0] aby wyłączyć flagę, Programuj: [F]=[1] aby załączyć flagę, Programuj: [F]=[2] aby przełączyć flagę do stanu przeciwnego. [34#] [MASTER] [T] Sterowanie Trybem Drzwi W zależności od wartości parametru [T] drzwi mogą być ustawione w tryb: Normalny, Otwarte, Warunkowo Otwarte oraz Zamknięte. Programuj: [D]=[0] aby ustawić tryb Normalny, Programuj: [D]=[1] aby ustawić tryb Otwarte, Programuj: [D]=[2] aby ustawić tryb Warunkowo Otwarte, Programuj: [D]=[3] aby ustawić tryb Zamknięte. [35#] [MASTER] [I] Sterowanie Trybem Identyfikacji W zależności od wartości parametru [I] Tryb Identyfikacji może przybierać formy: Tylko Karta, Tylko PIN, Karta lub PIN, Karta i PIN. Programuj: [I]=[0] aby ustawić tryb Karta lub PIN, Programuj: [I]=[1] aby ustawić tryb Tylko Karta, Programuj: [I]=[2] aby ustawić tryb Tylko PIN, Programuj: [I]=[3] aby ustawić tryb Karta i PIN, [01#][INSTALLER] Wejście do trybu Programowania Instalatora Po wprowadzeniu komendy kontroler wchodzi do trybu Programowania Instalatora. 5.3 Programowanie Instalatora W trybie tym możliwe jest szczegółowe skonfigurowanie urządzenia celem dopasowania go do indywidualnych warunków instalacji. Wejście do tego trybu może nastąpić zarówno z trybu Uzbrojony jak i z trybu Rozbrojony przez podanie następującej komendy: [01#] [INSTALLER] Gdzie INSTALLER oznacza identyfikator instalatora (karta lub PIN). Uwaga: Bez względu na obowiązujący aktualnie na kontrolerze Tryb Identyfikacji funkcja [01#] wymaga podania tylko karty lub kodu PIN. W przypadku gdy nie zaprogramowano osobnego identyfikatora INSTALLER to rolę jego pełni identyfikator MASTER (MASTER=INSTALLER). Po wejściu do trybu Programowania Instalatora urządzenie zapala wskaźniki LED SYSTEM oraz LED STATUS przy czym ten ostatni świeci kolorem zielonym. W trybie tym do dyspozycji jest kilkanaście funkcji programujących. Wywołanie funkcji następuje przez podanie jej numeru (dwie cyfry + [#]) poczym następuje wprowadzanie dodatkowych parametrów. Z chwilą naciśnięcia pierwszego klawisza wskazującego numer funkcji obydwa zapalone wskaźniki LED zaczynają pulsować i trwają w tym stanie do momentu zakończenia funkcji programującej lub do momentu wystąpienia błędu w programowaniu. Po wystąpienie błędu programowania kontroler wychodzi z funkcji nie opuszcza jednak trybu Programowania Instalatora. Wystąpienie błędu w funkcji jest sygnalizowane długim sygnałem akustyczny i powoduje zanik pulsowania wskaźników LED. Gdy funkcja programująca zostaje prawidłowo ukończona kontroler generuje sygnał OK (trzy krótkie sygnały akustyczne) i wyłącza pulsowanie wskaźników LED, nadal pozostaje w trybie Programowanie Instalatora i jest gotowy do przyjęcia kolejnej funkcji programującej. Wyjście z trybu programowania następuje automatycznie gdy w czasie 4 minut nie nastąpi użycie jakiegokolwiek klawisza lub może nastąpić w następstwie użycia komendy [00][#]. Po wyjściu z trybu Programowania Instalatora urządzenie powraca do takiego trybu pracy (Uzbrojony/Rozbrojony) w którym znajdowało się przed wejście do trybu programowania Funkcje Programujące [00][#] Wyjście z trybu Programowania Instalatora Po wyjściu z trybu Programowania Instalatora urządzenie powraca do tego trybu pracy (Uzbrojony/Rozbrojony) w którym znajdowało się przed wejście do trybu programowania. [40][MN] Programowanie adresu kontrolera (numeru ID) Cyfry [MN] wskazują nowy numer ID kontrolera, dozwolony zakres Wartość domyślna: <ID=00> lub inna zaprogramowana w czasie Resetu Ustawień 16

17 [41][P][FW]- Programowanie funkcji dla linii wejściowej IN1 Parametr [P] określa typ linii (NO lub NC), natomiast parametr [FW] określa funkcję wejścia. Programuj [P]=0 dla linii typu NO lub [P]=1 dla linii typu NC. Wartość domyślna: <FW=01>, Czujnik Otwarcia [42][P][FW]- Programowanie funkcji dla linii wejściowej IN2 Zasady programowania jak dla wejścia IN1. Wartość domyślna: <FW=02>, Przycisk Wyjścia [43][P][FW]- Programowanie funkcji dla linii wejściowej IN3 Zasady programowania jak dla wejścia IN1. Wartość domyślna: <FW=04>, Wejście Raportujące [44][P][FW]- Programowanie funkcji dla linii wejściowej IN4 Zasady programowania jak dla wejścia IN1. Wartość domyślna: <FW=00>, Wejście Wyłączone [45][P][FW]- Programowanie funkcji dla linii wejściowej IN5 Zasady programowania jak dla wejścia IN1. Wartość domyślna: <FW=00>, Wejście Wyłączone Uwaga: Linie wejściowe IN1, IN2 i IN3 są liniami wewnętrznymi na kontrolerze, natomiast linie IN4 i IN5 są liniami wejściowymi które znajdują się na opcjonalnym module XM-2. [46][OT] Programowanie Czasu na Otwarcie Parametr [OT] określa w sekundach na jaki czas kontroler będzie aktywował zamek elektryczny po tym jak zostanie przyznany dostęp. Wartość [OT] musi zawierać się w zakresie od Zaprogramowanie wartości 00 powoduje że wyjście będzie pracowało w trybie bi-stabilnym (ang. Latch) tzn. każdorazowo gdy zostanie przyznany dostęp linia wyjściowa zmieni stan i przejdzie do stanu przeciwnego. Wartość domyślna: <OT=04> [47][CD] Programowanie Czasu na Zamknięcie Parametr [CT] określa w sekundach w ciągu jakiego okresu drzwi powinny zostać zamknięte aby nie nastąpił alarm Drzwi Otwarte. Czas CT jest liczony od momentu otwarcia drzwi. Wartość CT musi zawierać się w zakresie Funkcja Czas Na Zamknięcie działa tylko wtedy gdy kontroler współpracuje z Czujnikiem Otwarcia drzwi. Wartość domyślna: <CD=09> [49][X] Obsługa modułu XM-2 Programuj [X]=0 aby wyłączyć obsługę modułu lub [X]=1 aby załączyć obsługę modułu. Wartość domyślna: <X=0>, obsługa wyłączona [51][FW] Programowanie funkcji dla linii wyjściowej OUT1 Parametr [FW] określa funkcję linii wyjściowej. Wartość domyślna: <FW=99>, Steruje Otwarciem [52][FW] Programowanie funkcji dla linii wyjściowej OUT2 Parametr [FW] określa funkcję linii wyjściowej. Wartość domyślna: <FW=07>, Sygnalizuje: Prealarm + Drzwi Otwarte + Wejście Siłowe [53][FW] Programowanie funkcji dla linii wyjściowej OUT3 Parametr [FW] określa funkcję linii wyjściowej. Wartość domyślna: <FW=00>, Kontroler Rozbrojony [54][FW] Programowanie funkcji dla linii wyjściowej OUT4 Parametr [FW] określa funkcję linii wyjściowej. Wartość domyślna: <FW=99>, Steruje Otwarciem [55][FW] Programowanie funkcji dla linii wyjściowej OUT5 Parametr [FW] określa funkcję linii wyjściowej. Wartość domyślna: <FW=07>, Sygnalizuje: Prealarm + Drzwi Otwarte + Wejście Siłowe Uwaga: Wyjścia OUT1, OUT2, OUT3 są liniami wewnętrznymi kontrolera natomiast wyjścia OUT4 i OUT5 odnoszą się do linii wyjściowych na opcjonalnym module XM-2. [57][F] Programowanie opcji: Czasowa Blokady Kontrolera Programuj [F]=0 aby wyłączyć funkcję lub [F]=1 aby ją załączyć. Wartość domyślna: <F=0>, opcja wyłączona [58][F] Programowanie opcji: Wyłącz Funkcję DURESS (użycie kodu pod przymusem) Programuj [F]=0 aby załączyć funkcję lub [F]=1 aby ją wyłączyć. Wartość domyślna: <F=0>, funkcja DURESS załączona 17

18 [59][F] Programowanie opcji: Nie Wyłączaj Zamka Po Otwarciu Programuj [F]=0 aby wyłączyć funkcję lub [F]=1 aby ją załączyć. Wartość domyślna: <F=0>, funkcja wyłączona [61][Nowa karta MASTER] Programowanie nowej karty MASTER Stara karta MASTER zostaje usunięta a na jej miejsce zostaje zaprogramowana nowa karta MASTER. [62][Nowy kod MASTER PIN][#] Programowanie nowego kodu MASTER PIN Stary kod MASTER PIN zostaje usunięty a na jego miejsce zostaje zaprogramowany nowy kod MASTER PIN. [63][Nowa karta INSTALLER] Programowanie nowej karty INSTALLER Stara karta INSTALLER zostaje usunięta a na jej miejsce zostaje zaprogramowana nowa karta INSTALLER. [64][Nowy kod INSATLLER PIN][#] Programowanie nowego kodu INSTALLER PIN Stara kod INSTALLER PIN zostaje usunięty a na jego miejsce zostaje zaprogramowany nowy kod INSTALLER PIN. [66][NF][F] Programowanie autoryzacji dla komend użytkownika Parametr [NF] wskazuje funkcję użytkownika. Programuj [F]=0 aby wyłączyć konieczność autoryzacji dla danej komendy lub [F]=1 jeśli chcesz załączyć konieczność autoryzacji. Wartość domyślna: wszystkie Komedy Użytkownika wymagają autoryzacji MASTER Przykłady: [66][17][0] Wyłącza konieczność autoryzacji dla komendy nr 17. [66][17][1] Załącza konieczność autoryzacji dla komendy nr 17. [66][*][0] Wyłącz konieczność autoryzacji dla wszystkich komend Wyłącza konieczność podania identyfikatora MASTER dla wszystkich Komend Użytkownika. [66][*][1] Załącz konieczność autoryzacji dla wszystkich komend Załącza konieczność podania identyfikatora MASTER dla wszystkich Komend Użytkownika. [67][WCD][D] Programowanie funkcji Facility Code Parametr [WCD] określa wartość (postać) kodu Facility, liczba ta jest z zakresu od 000 do 255 (zawsze trzy cyfry). Parametr [D] decyduje czy karty z grupy Facility będą posiadały przywilej Wejście w trybie uzbrojenia (AWA Privilege). Programuj [D]=0 aby wyłączyć przywilej AWA kartom z grupy Facility lub [D]=1 aby załączyć im ten przywilej. Wartość domyślna: funkcja wyłączona co oznacza ze nie ma zdefiniowanego kodu Facility [67][*] Wyłącz działanie funkcji Facility Code Wyłącza działanie funkcji Faciltiy Code. [71][SS] Programowanie tajmera flagi AUX1w sekundach (SS=00-99) lub [71][*][MM] Programowanie tajmera flagi AUX1 w minutach (MM=01-99) Czas tajmera można zaprogramować w sekundach (komenda [71][SS]) lub w minutach (komenda [71][*][MM]). Zaprogramowanie [SS]=00 wyłącza działanie tajmera, gdy tajmer jest wyłączony sterowanie flagą odbywa się w trybie bistabilnym (praca typu zatrzask - ang. LATCH). Programowanie [MM]=[00] jest zabronione. Wartość domyślna: <SS=00> Uwaga: Jeśli chcemy aby czas tajmera był zaprogramowany w sekundach stosujemy komendę [71][SS], jeżeli jednak chcemy aby był on zaprogramowany w minutach stosujemy komendę [71][*][MM]. Czytnik zapamiętuje taki czas tajmera jaki wynika z ostatnio użytej komendy. Zasada ta odnosi się do wszystkich funkcji programujących tajmery flag systemowych (AUX1, LIGHT, TAMPER, DURESS I TROUBLE). [73][SS] Programowanie tajmera flagi LIGHT w sekundach (SS=00-99) lub [73][*][MM] Programowanie tajmera flagi LIGHT w minutach (MM=01-99) Czas tajmera można zaprogramować w sekundach (komenda [73][SS]) lub w minutach (komenda [73][*][MM]). Zaprogramowanie [SS]=00 wyłącza działanie tajmera, gdy tajmer jest wyłączony sterowanie flagą odbywa się w trybie bistabilnym (praca typu zatrzask - ang. LATCH). Programowanie [MM]=[00] jest zabronione. Wartość domyślna: <SS=00> [74][SS] Programowanie tajmera flagi TAMPER w sekundach (SS=01-99) lub [74][*][MM] Programowanie tajmera flagi TAMPER w minutach (MM=01-99) Czas tajmera można zaprogramować w sekundach (komenda [74][SS]) lub w minutach (komenda [74][*][MM]). Programowanie [SS]=[00] lub [MM]=[00] jest zabronione. Wartość domyślna: <MM=03> [76][SS] Programowanie tajmera flagi DURESS w sekundach (SS=01-99) lub [76][*][MM] Programowanie tajmera flagi DURESS w minutach (MM=01-99) Czas tajmera można zaprogramować w sekundach (komenda [76][SS]) lub w minutach (komenda [76][*][MM]). Programowanie [SS]=[00] lub [MM]=[00] jest zabronione. 18

19 Wartość domyślna: <MM=03> [77][SS] Programowanie tajmera flagi TROUBLE w sekundach (SS=01-99) lub [77][*][MM] Programowanie tajmera flagi TROUBLE w minutach (MM=01-99) Czas tajmera można zaprogramować w sekundach (komenda [77][SS]) lub w minutach (komenda [77][*][MM]). Programowanie [SS]=[00] lub [MM]=[00] jest zabronione. Wartość domyślna: <MM=03> 19

20 6 Z ALECENIA I NSTALACYJNE Kontroler powinien być zamontowany na pionowym fragmencie konstrukcji w pobliżu kontrolowanego przejścia. Należy zadbać aby powierzchnia pod urządzeniem była równa, w szczególności w miejscu gdzie umiejscowiony jest sensor antysabotażowy. Wszystkie połączenia elektryczne należy wykonać przy wyłączonym napięciu zasilania. W przypadku instalacji kontrolera na podłożu metalowym należy pod urządzeniem umieścić niemetaliczną przekładkę (płytkę) o grubości min. 10mm (płyta gipsowa, PlexiGlass itp.). Należy unikać instalacji kontrolera i dołączonego do niego czytnika w tej samej osi geometrycznej po obydwu stronach tej samej ściany lub przegrody. Jeśli jednak jest to konieczne należy pomiędzy czytnikami umieścić metaliczną przekładkę o powierzchni 2-4 krotnie większej niż czytnik zabieg ten ma na celu odseparowanie pól magnetycznych generowanych przez obydwa urządzenia. Jeśli pola te nie będą właściwie odizolowane może się zdarzyć że karta zbliżona do kontrolera zostanie odczytana również na czytniku po drugiej stronie ściany i odwrotnie. Zaleca się aby czytniki były oddalone od siebie o co najmniej 0.5m. W przypadku gdy do zasilania instalacji kontroli dostępu używa się wielu zasilaczy należy połączyć między sobą minusy wszystkich źródeł zasilania. Zasada ta nie dotyczy zasilaczy używanych do zasilania elementów wykonawczych typu zwora elektromagnetyczna i elektro-zaczep. Zasilacze te o ile są stosowane powinny być odseparowane od zasilaczy urządzeń elektronicznych. Zaleca się uziemienie minusa zasilania systemu, połączenie z ziemią powinno być wykonane tylko w jednym punkcie. Czytnik zbliżeniowy jest źródłem relatywnie słabego pola magnetycznego i z tego powodu nie powinien zakłócać innych urządzeń. Z drugiej strony obecność obcych (zakłócających) pól magnetycznych może wpływać na pogorszenie zasięgu czytania a w skrajnym przypadku doprowadzić do braku możliwości odczytu kart zbliżeniowych. W szczególności należy zwrócić uwagę aby kontroler/czytnik zbliżeniowy był zainstalowany z dala od monitorów lampowych CRT. W przypadku gdy obserwowany jest zredukowany zasięg odczytu kart należy wziąć pod uwagę zmianę lokalizacji czytnika. Po wykonaniu połączeń elektrycznych kontroler powinien zostać prawidłowo skonfigurowany. Programowanie urządzenia można przeprowadzić manualnie lub przy pomocy programu z PC. Fabrycznie nowe urządzenie jest dostarczane z zaprogramowana kartą MASTER która jednocześnie pełni rolę karty INSTALLER oraz adresem ID=00. W przypadku utraty karty MASTER należy przeprowadzić Reset Ustawień i ponownie zaprogramować nową kartę MASTER. Dowolna karta może zostać zaprogramowana jaka nowa karta MASTER. Należy unikać programowania kontrolera dwoma metodami jednocześnie (tzn. manualnie i z PC). Niezastosowanie się do tego zalecenia może doprowadzić do powstania rozbieżności pomiędzy ustawieniami kontrolera zapisanymi w pamięci komputera a danymi faktycznie istniejącymi w pamięci kontrolera. Zawsze zaleca się przechowywanie kopi ustawień kontrolera na osobnym nośniku pamięci. W przypadku gdy kontroler ma być programowany jedynie z poziomu komputera to programowanie karty MASTER w czasie Resetu Ustawień jest zbyteczne wystarczy zaprogramować tylko adres ID. Gdy kontroler ma pracować w sieciowym systemie kontroli dostępu to powinien on zostać podłączony do Magistrali Komunikacyjnej systemu. Połączenie pomiędzy komputerem zarządzającym a Magistralą Komunikacyjną wymaga zastosowania odpowiedniego typu interfejsu (UT-2, UT-4). Magistrala Komunikacyjna systemu RACS może tworzyć dowolne topologie (drzewo, gwiazda itp.). Nie jest dozwolone tworzenie zamkniętych pętli, nie wymaga się stosowania rezystorów terminujących na końcach magistrali. Zaleca się aby Magistralę Komunikacyjną wykonać z przewodu typu skrętka komputerowa bez ekranu (UTP). Przewody ekranowane należy stosować tylko w wyjątkowych przypadkach gdy spodziewany jest bardzo wysoki poziom zakłóceń elektrycznych. Maksymalna odległość liczona po kablu pomiędzy kontrolerem a centralą CPR32SE lub komputerem PC nie powinna przekraczać wartości 1200m. Maksymalna odległość liczona po kablu pomiędzy kontrolerem a dodatkowym czytnikiem PRT lub modułem XM-2 nie powinna przekroczyć wartości 150m. Kontroler wymaga stabilnego źródła zasilania zgodnego z jego specyfikacja techniczną. Projektując system należy starannie dobrać średnice przewodów zasilających taka by spadek napięcia zasilania pomiędzy zaciskami zasilacza a kontrolerem lub innymi urządzeniami pobierającymi prąd z zasilacza nie był większy niż 1V. Zaleca się stosowanie zasilania rozproszonego, złożonego z wielu źródeł zasilania. Nie zaleca się stosowania zasilaczy o dużej mocy. Element wykonawczy zwalniający drzwi należy zasilić używając osobnej pary przewodów podłączonych bezpośrednio do źródła zasilania. W żadnym przypadku nie można elementu wykonawczego zasilać pobierają napięcie bezpośrednio z kontrolera. Pomimo tego że kontakty przekaźnika sterującego elementem wykonawczym są zabezpieczone przed przepięciami należy równolegle do zacisków elementu wykonawczego podłączyć diodę półprzewodnikową ogólnego przeznaczenia (np. serii 1N400x). Diodę tę należy podłączyć możliwie blisko elementu wykonawczego po to aby do maksimum ograniczyć możliwość propagacji zakłóceń elektrycznych. 20
