1 F7 Kontroler dostępu z czytnikiem linii papilarnych Instrukcja obsługi oraz karta gwarancyjna

2 SPIS TREŚCI 1. PRZEZNACZENIE I CHARAKTERYSTYKA URZĄDZENIA ZAWARTOŚĆ ZESTAWU WYJŚCIE STERUJĄCE INSTRUKCJA MONTAśU WIDOK PŁYTKI DRUKOWANEJ OPIS ZACISKÓW I SCHEMAT POŁĄCZEŃ PROGRAMOWANIE KONTROLERA F ALARM ANTYSABOTAśOWY 8 9. ZWALNIANIE RYGLA ELEKTROMAGNETYCZNEGO PRZEZ UśYTKOWNIKA ZA POMOCĄ ODCISKU PALCA PRZYWRACANIE USTAWIEŃ FABRYCZNYCH WSKAŹNIKI OPTYCZNE I AKUSTYCZNE SPECYFIKACJA TECHNICZNA

3 UWAGI WSTĘPNE Przed podłączeniem i uŝytkowaniem urządzenia prosimy o dokładne zapoznanie się z niniejszą instrukcją obsługi. W razie jakichkolwiek problemów ze zrozumieniem jej treści prosimy o skontaktowanie się ze sprzedawcą urządzenia. Samodzielny montaŝ i uruchomienie urządzenia jest moŝliwe pod warunkiem posiadania przez montaŝystę podstawowej wiedzy z zakresu elektrotechniki i uŝywania odpowiednich narzędzi. Niemniej zalecane jest dokonywanie montaŝu urządzenia przez wykwalifikowany personel. Importer nie odpowiada za uszkodzenia mogące wyniknąć z nieprawidłowego montaŝu czy eksploatacji urządzenia, oraz z dokonywania samodzielnych napraw i modyfikacji. 1. PRZEZNACZENIE I CHARAKTERYSTYKA URZĄDZENIA Kontroler dostępu F7 jest urządzeniem, przeznaczonym do wykorzystania w systemach bezpieczeństwa. MoŜe pracować samodzielnie, a takŝe jako część bardziej rozbudowanego systemu. W najprostszych zastosowaniach moŝe słuŝyć do sterowania wejściem na posesję (zwalnianie rygla elektromagnetycznego) lub sterowanie systemem alarmowym. Jego działanie oparte jest na 32-bitowym mikroprocesorze ARM7TDMI-S oraz technologii DSP. Programowanie kontrolera odbywa się za pomocą specjalnego nadajnika podczerwieni (pilot), wszystkie kody i parametry zachowywane są w pamięci typu flash i nie zostaną utracone przy braku zasilania urządzenia. Sebury F7 pozwala na zaprogramowanie 2 kodów dostępu administratora oraz 2 odcisków papilarnych administratora, które mogą zarejestrować maksymalnie do 118 innych odcisków papilarnych (uŝytkowników). Dla kaŝdego z uŝytkowników moŝna oczywiście zarejestrować większą ilość odcisków palców, niemniej przy rejestracji większej ilości odcisków papilarnych jednego uŝytkownika proporcjonalnie zmniejszy się maksymalna ilość uŝytkowników moŝliwych do zarejestrowania w systemie (np. jeśli dla kaŝdego z uŝytkowników chcemy zarejestrować po 2 odciski linii papilarnych, pojemność uŝytkowników zmniejszy się do 118/2 =59). Oprócz tego, kaŝdemu z uŝytkowników przypisać moŝna 3-cyfrowy kod ID (do obsługi z pilota). Na wyjściu urządzenia znajduje się przekaźnik o dopuszczalnym prądzie obciąŝenia styków 3A. Kontroler dostępu F7 oferuje następujące funkcje: - MoŜliwość autoryzowanego sterowania aplikacjami za pomocą czytnika linii papilarnych, - MoŜliwość rejestracji do 118 uŝytkowników (+2 odciski administratora), - Programowanie urządzenia za pomocą pilota zdalnego sterowania z nadajnikiem podczerwieni, - Administracja za pomocą kodów administratora z pilota zdalnego sterowania, - Administracja za pomocą 1 odcisku rejestrującego oraz 1 kasującego administratora, - MoŜliwość programowania czasu otwarcia rygla w zakresie od 1 do 10 sekund, - MoŜliwość otwierania drzwi (aktywacji rygla) za pomocą dodatkowego włącznika zwiernego wewnątrz posesji. Do zestawu dołączono pilot zdalnego sterowania z nadajnikiem podczerwieni oraz klawiaturą numeryczną, dzięki któremu moŝliwe jest programowanie urządzenia

4 2. ZAWARTOŚĆ ZESTAWU Opis Typ Ilość Uwagi Kontroler dostępu F7 1 Nadajnik podczerwieni z klawiaturą 1 Instrukcja obsługi F7 1 Śruba zabezpieczająca Φ3mm 7.5mm do połączenia korpusu 1 z podstawa mocującą Wkrętak 1 Wkręty montaŝowe Φ4mm 25 mm 4 Do montaŝu w ścianie Kołki montaŝowe Φ 6mm 27 mm 4 Do montaŝu w ścianie 3. WYJŚCIE STERUJĄCE Kontroler dostępu F7 wyposaŝony jest w przekaźnikowe wyjście sterujące (rys. 1). Istnieje moŝliwość podłączenia do systemu rygli zwykłych wykorzystując styki N.O. i COM, a takŝe rygli rewersyjnych wykorzystując styki N.C. i COM. Rys INSTRUKCJA MONTAśU 1. W wybranym miejscu przy wejściu na posesję odznaczyć w ścianie (poprzez 4 otwory w podstawie mocującej) miejsca na 4 kołki i wkręty montaŝowe. 2. W oznaczonych miejscach wywiercić 4 otwory w ścianie i umieścić w nich kołki (wyposaŝenie zestawu). 3. Przez okrągły otwór w podstawie mocującej przeciągnąć wiązkę przewodów przeznaczonych do podłączenia kontrolera. 4. Poszczególne przewody podłączyć do listwy zaciskowej zgodnie z opisem w tabeli na str Zamocować podstawę mocującą w ścianie za pomocą wkrętów montaŝowych (wyposaŝenie zestawu). 6. Zamocować korpus urządzenia na podstawie mocującej za pomocą krótkiej śruby mocującej Φ3mm (wyposaŝenie zestawu)

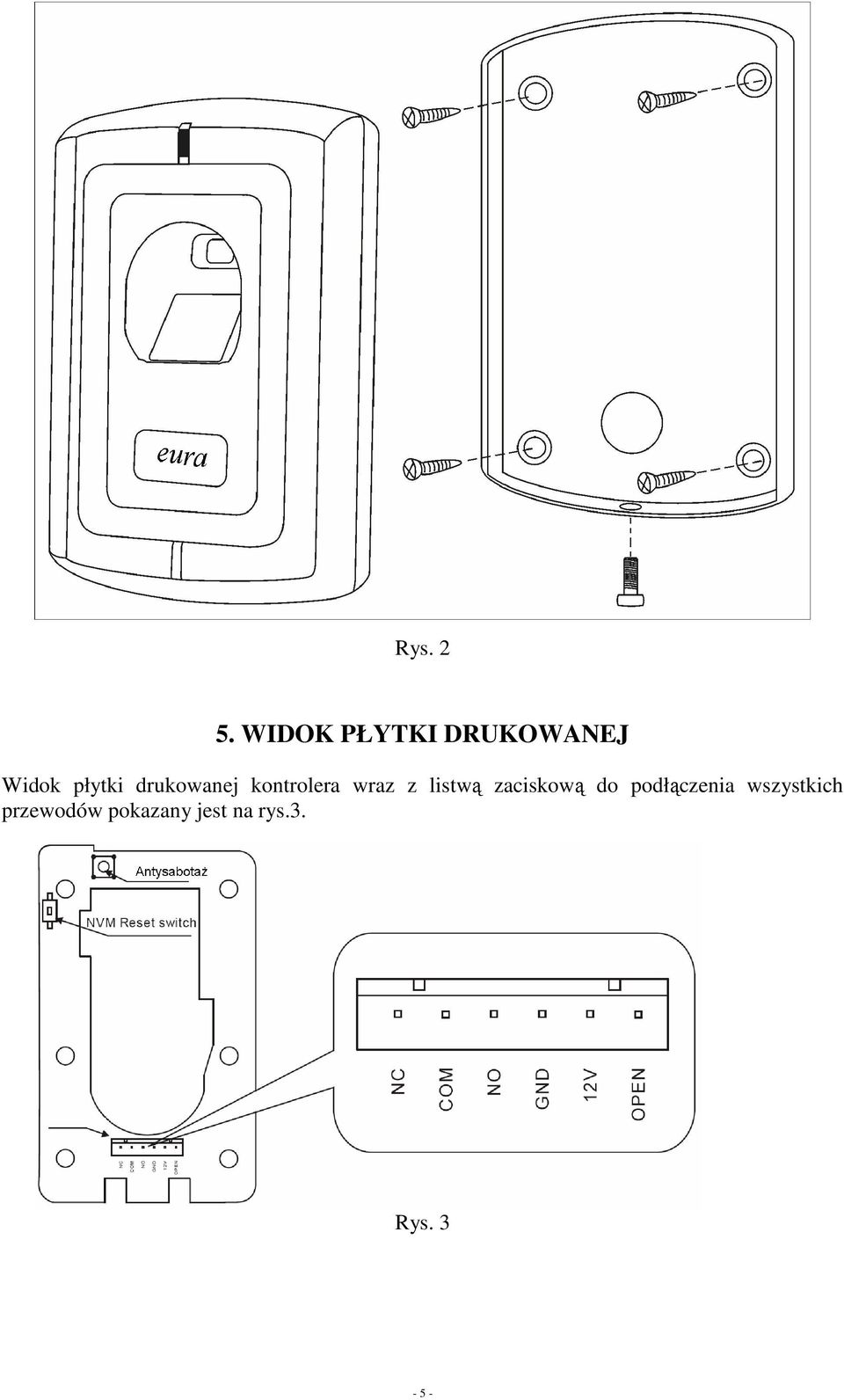

5 Rys WIDOK PŁYTKI DRUKOWANEJ Widok płytki drukowanej kontrolera wraz z listwą zaciskową do podłączenia wszystkich przewodów pokazany jest na rys.3. Rys

6 6. OPIS ZACISKÓW I SCHEMAT POŁĄCZEŃ Wiązkę przewodów oryginalnie dostarczoną z zestawem naleŝy odłączyć od urządzenia i podłączyć zamiast niej właściwą wiązkę przewodów, biegnącą w ścianie granicy posesji. Końcówki wszystkich pozostałych nieuŝywanych w aplikacji przewodów naleŝy zaizolować. Opis poszczególnych przewodów: OPEN śółty Do zwiernego przycisku otwierania rygla (wewnątrz posesji), drugi biegun przycisku naleŝy połączyć z masą +12V Czerwony (+) 12V DC GND Czarny (-) Masa NO Niebieski N/O - Normalnie otwarty styk przekaźnika COM Purpurowy Styk wspólny przekaźnika NC Pomarańczowy N/C - Normalnie zamknięty styk przekaźnika Uwaga! Nie wolno podłączać urządzenia do zasilania, jeśli wszystkie przewody nie są do niego podłączone zgodnie ze schematem/opisem oraz jeśli korpus urządzenia nie jest zamocowany na podstawie i zabezpieczony śrubą zabezpieczającą. Rys PROGRAMOWANIE KONTROLERA F WEJŚCIE DO TRYBU PROGRAMOWANIA Aby wejść do trybu programowania naleŝy wcisnąć na pilocie: * hasło administratora # Uwaga: Ustawione fabrycznie hasło administratora to

7 7.2. ZMIANA HASŁA ADMINISTRATORA Aby zmienić hasło administratora naleŝy w trybie programowania: Wcisnąć na pilocie: 0 nowe hasło administratora # powt. nowe hasło administratora # Uwaga: Hasło administratora musi składać się z 4 cyfr REJESTRACJA I KASOWANIE UśYTKOWNIKÓW Istnieją 3 sposoby rejestracji jednego lub większej ilości odcisków palców uŝytkowników: - za pomocą klawiatury zdalnego sterowania, - za pomocą kodu uŝytkownika ID, - za pomocą odcisku palca administratora Rejestracja i kasowanie za pomocą zdalnej klawiatury: Aby dodać uŝytkownika do systemu naleŝy wprowadzić: * hasło administratora # 7 2-krotnie odcisk palca uŝytkownika # * (chcąc dodać większą ilość uŝytkowników, naleŝy dwukrotnie przykładać kolejne odciski palców) Aby wykasować uŝytkownika z systemu naleŝy wprowadzić: * hasło administratora # 8 odcisk palca uŝytkownika # * (chcąc wykasować większą ilość uŝytkowników, naleŝy dwukrotnie przykładać kolejne odciski palców) Rejestracja i kasowanie za pomocą kodu ID uŝytkownika: Aby dodać jednego uŝytkownika do systemu naleŝy wprowadzić: * hasło administratora # 1 Nr ID uŝytkownika # 2-krotnie odcisk palca uŝytkownika # * (Nr ID uŝytkownika moŝe być dowolną liczbą z zakresu 3-120, jeden uŝytkownik moŝe mieć przypisany tylko jeden nr ID) Aby dodać kolejnych uŝytkowników do systemu naleŝy wprowadzić: * hasło administratora # 1 3 # 2-krotnie odcisk palca uŝytkownika 1 4 # 2-krotnie odcisk palca uŝytkownika 2 # *.... N # 2-krotnie odcisk palca uŝytkownika N # * Aby wykasować jednego uŝytkownika z systemu naleŝy wprowadzić: * hasło administratora # 2 Nr ID uŝytkownika # * Aby wykasować kolejnych uŝytkowników z systemu naleŝy wprowadzić: * hasło administratora # 2 Nr ID uŝytkownika # Nr ID uŝytkownika #.. Nr ID uŝytkownika # # * Rejestracja i kasowanie za pomocą odcisku palca administratora: NaleŜy najpierw zarejestrować dwa oddzielne odciski palca administratora pierwszy tzw. dodający, a drugi tzw. kasujący. Za pomocą pierwszego z nich administrator systemu będzie miał moŝliwość dodawania kolejnych uŝytkowników do systemu, a za pomocą drugiego kasowanie uŝytkowników z systemu. Aby zarejestrować obydwa odciski (dodający i kasujący) administratora naleŝy za pomocą pilota zdalnego sterowania wprowadzić: 1 1 # 2-krotnie pierwszy odcisk palca administratora (będzie odciskiem dodającym) 2 # 2-krotnie drugi odcisk palca administratora * (będzie odciskiem kasującym) - 7 -

8 UWAGA: Za kaŝdym dwukrotnym wprowadzeniem odcisku palca naleŝy odczekać aŝ czerwone światło diody LED zmieni się na kolor zielony, co oznaczać będzie prawidłowe odczytanie odcisku palca. Aby dodać pojedynczego uŝytkownika naleŝy do czytnika przyłoŝyć: odcisk dodający admin. 2-krotnie odcisk uŝytkownika powtórzyć odcisk dodający admin Aby dodać większą ilość uŝytkowników naleŝy do czytnika przyłoŝyć: odcisk dodający admin. 2-krotnie odcisk uŝytkownika 1 2-krotnie odcisk uŝytkownika 2 2-krotnie odcisk uŝytkownika 3. 2-krotnie odcisk uŝytkownika N odcisk dodający administratora (Podczas dodawania uŝytkowników system utworzy automatycznie kody ID kolejnych uŝytkowników od 3 do 120) Aby wykasować uŝytkowników z systemu naleŝy do czytnika przyłoŝyć: odcisk kasujący admin. odcisk uŝytkownika 1 odcisk uŝytkownika 2 odcisk uŝytkownika 3. Odcisk uŝytkownika N odcisk kasujący administratora 7.4. KASOWANIE WSZYTKICH ODCISKÓW PALCÓW Z SYSTEMU Aby wykasować wszystkie odciski papilarne (administratora oraz uŝytkowników) z systemu, naleŝy za pomocą pilota wprowadzić: * hasło administratora # # 7.5. PROGRAMOWANIE CZASU ZWALNIANIA RYGLA Aby ustawić odpowiedni czas otwarcia drzwi (zwalniania rygla elektromagnetycznego), naleŝy wprowadzić z klawiatury zdalnego starowania: * hasło administratora # 4 XX # gdzie XX jest czasem w sekundach, z zakresu od 0 do 10 sekund. Domyślnie (fabrycznie) czas aktywacji rygla ustawiony jest na 5 sek WYJŚCIE Z TRYBU PROGRAMOWANIA Aby wyjść z trybu programowania, naleŝy wcisnąć klawisz z gwiazdką * na klawiaturze pilota zdalnego sterowania. Jeśli w ciągu 1 minuty nie zostanie wciśnięty Ŝaden klawisz, urządzenia automatycznie wyjdzie z trybu programowania. 8. ALARM ANTYSABOTAśOWY Jeśli w stanie czuwania zostanie otwarta przez intruza obudowa urządzenia, zostanie wygenerowany głośny alarm akustyczny, który trwać będzie 1 minutę. Alarm wyłączyć moŝna na 2 sposoby: - za pomocą klawiatury zdalnego sterowania wciskając: hasło administratora # - przykładając do czytnika odcisk palca administratora (zarówno dodający lub kasujący). 9. ZWALNIANIE RYGLA ELEKTROMAGNETYCZNEGO PRZEZ UśYTKOWNIKA ZA POMOCĄ ODCISKU PALCA Wejście na posesję czyli zwolnienie rygla elektromagnetycznego przy drzwiach lub furtce moŝe być dokonane wyłącznie poprzez autoryzowany odcisk palca, zaprogramowany uprzednio przez administratora systemu. KaŜdy z autoryzowanych uŝytkowników systemu moŝe wejść na posesję przez jednokrotne przyłoŝenie swojego palca na czytniku urządzenia. Musi to być dokładnie ten sam palec, który został wcześniej zaprogramowany przez administratora systemu

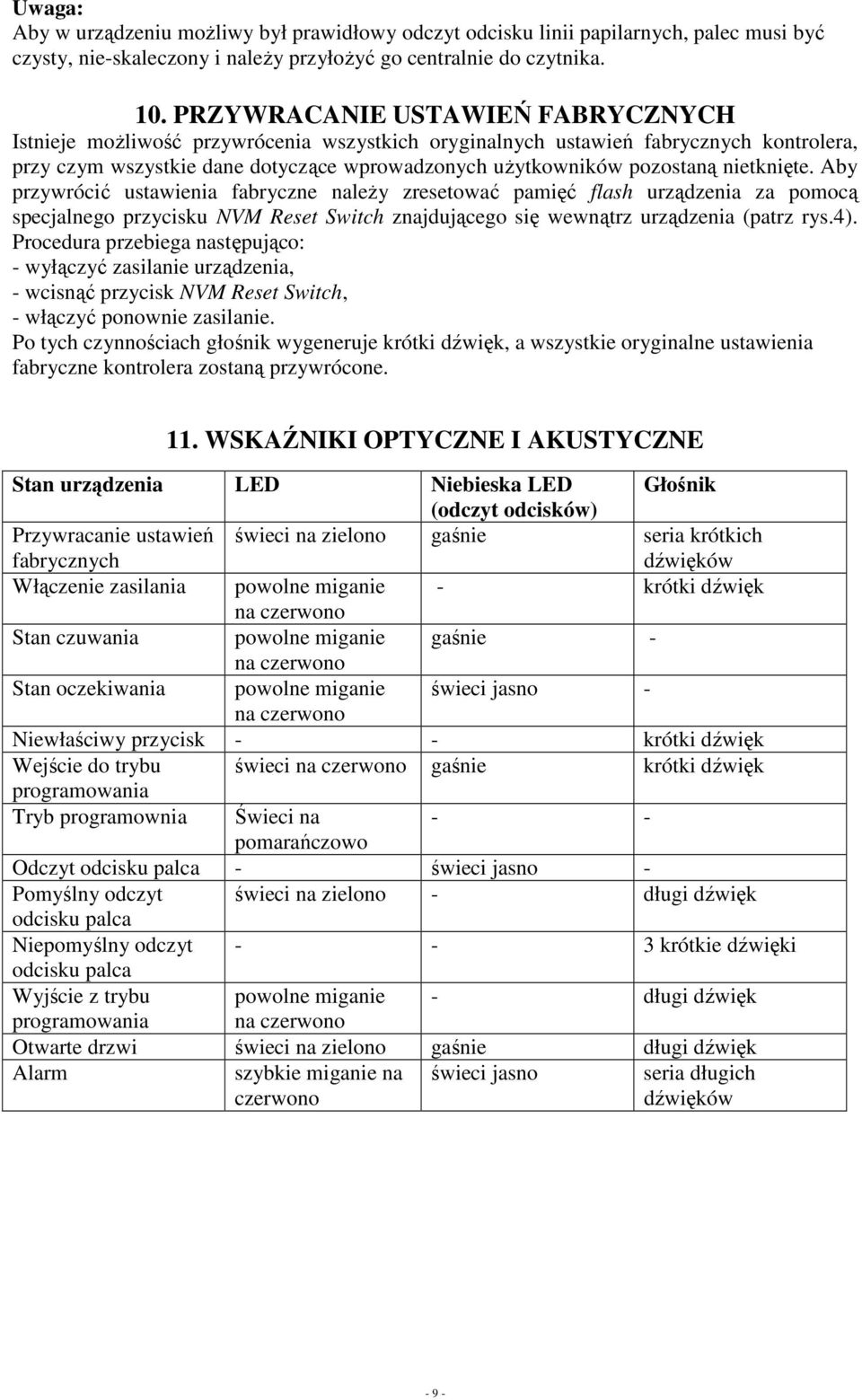

9 Uwaga: Aby w urządzeniu moŝliwy był prawidłowy odczyt odcisku linii papilarnych, palec musi być czysty, nie-skaleczony i naleŝy przyłoŝyć go centralnie do czytnika. 10. PRZYWRACANIE USTAWIEŃ FABRYCZNYCH Istnieje moŝliwość przywrócenia wszystkich oryginalnych ustawień fabrycznych kontrolera, przy czym wszystkie dane dotyczące wprowadzonych uŝytkowników pozostaną nietknięte. Aby przywrócić ustawienia fabryczne naleŝy zresetować pamięć flash urządzenia za pomocą specjalnego przycisku NVM Reset Switch znajdującego się wewnątrz urządzenia (patrz rys.4). Procedura przebiega następująco: - wyłączyć zasilanie urządzenia, - wcisnąć przycisk NVM Reset Switch, - włączyć ponownie zasilanie. Po tych czynnościach głośnik wygeneruje krótki dźwięk, a wszystkie oryginalne ustawienia fabryczne kontrolera zostaną przywrócone. 11. WSKAŹNIKI OPTYCZNE I AKUSTYCZNE Stan urządzenia LED Niebieska LED Głośnik (odczyt odcisków) Przywracanie ustawień świeci na zielono gaśnie seria krótkich fabrycznych dźwięków Włączenie zasilania powolne miganie - krótki dźwięk na czerwono Stan czuwania powolne miganie gaśnie - na czerwono Stan oczekiwania powolne miganie świeci jasno - na czerwono Niewłaściwy przycisk - - krótki dźwięk Wejście do trybu świeci na czerwono gaśnie krótki dźwięk programowania Tryb programownia Świeci na - - pomarańczowo Odczyt odcisku palca - świeci jasno - Pomyślny odczyt świeci na zielono - długi dźwięk odcisku palca Niepomyślny odczyt krótkie dźwięki odcisku palca Wyjście z trybu powolne miganie - długi dźwięk programowania na czerwono Otwarte drzwi świeci na zielono gaśnie długi dźwięk Alarm szybkie miganie na czerwono świeci jasno seria długich dźwięków - 9 -

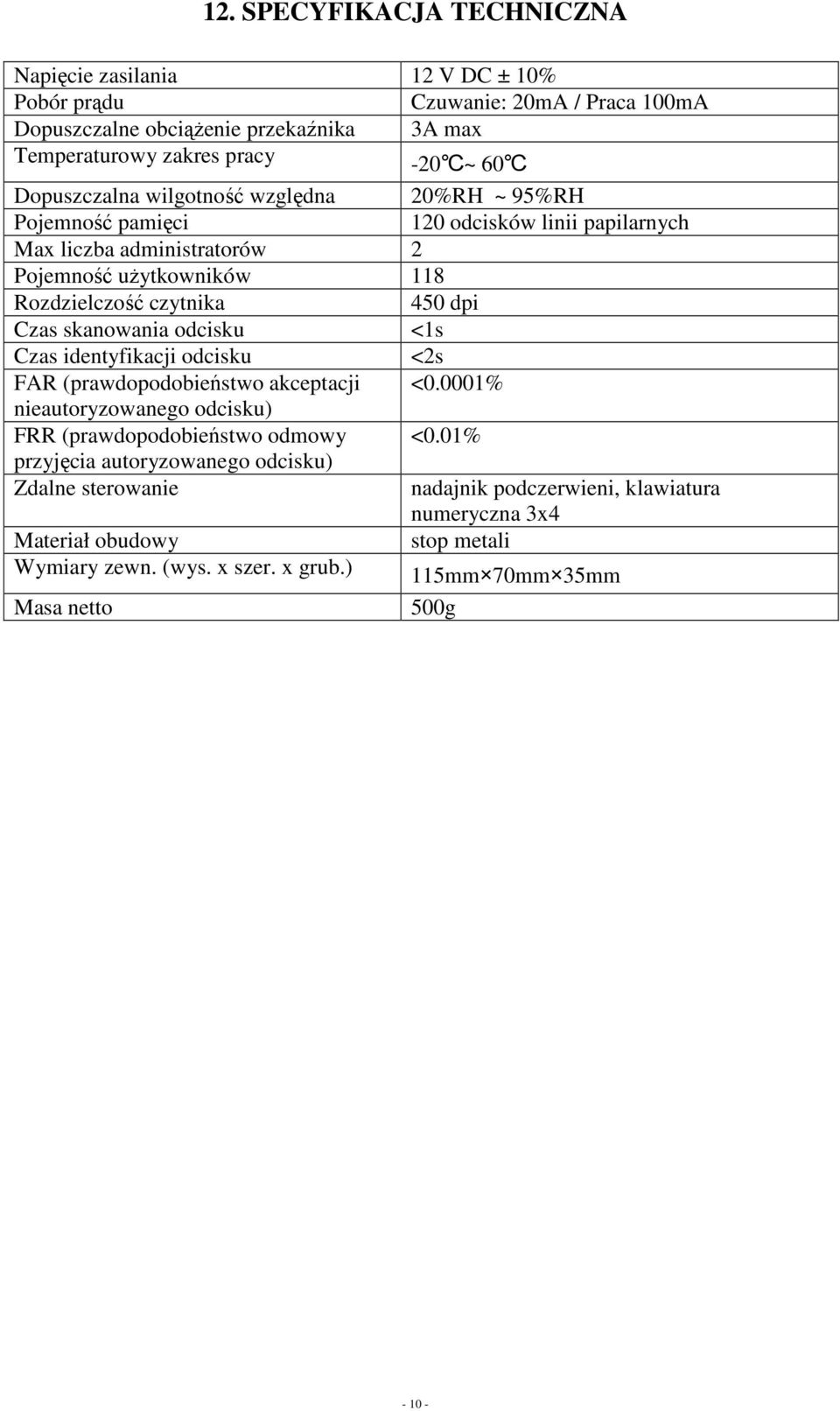

10 12. SPECYFIKACJA TECHNICZNA Napięcie zasilania 12 V DC ± 10% Pobór prądu Czuwanie: 20mA / Praca 100mA Dopuszczalne obciąŝenie przekaźnika 3A max Temperaturowy zakres pracy -20 ~ 60 Dopuszczalna wilgotność względna 20%RH ~ 95%RH Pojemność pamięci 120 odcisków linii papilarnych Max liczba administratorów 2 Pojemność uŝytkowników 118 Rozdzielczość czytnika 450 dpi Czas skanowania odcisku <1s Czas identyfikacji odcisku <2s FAR (prawdopodobieństwo akceptacji <0.0001% nieautoryzowanego odcisku) FRR (prawdopodobieństwo odmowy <0.01% przyjęcia autoryzowanego odcisku) Zdalne sterowanie nadajnik podczerwieni, klawiatura numeryczna 3x4 Materiał obudowy stop metali Wymiary zewn. (wys. x szer. x grub.) 115mm 70mm 35mm Masa netto 500g
