1 Dobre przykłady Autor Łukasz Rajek

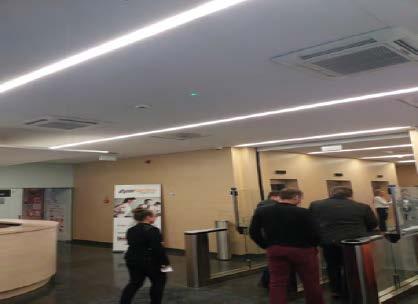

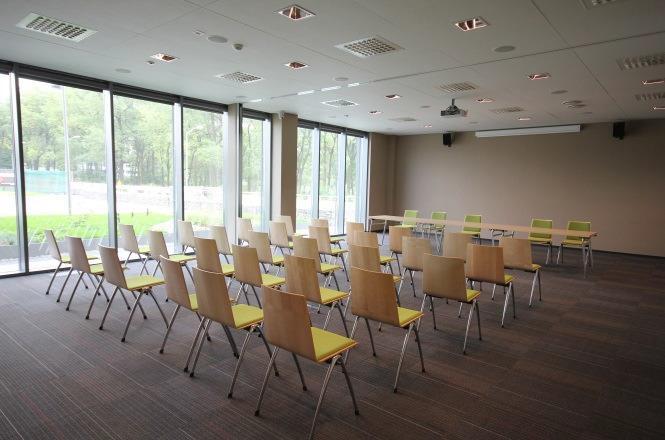

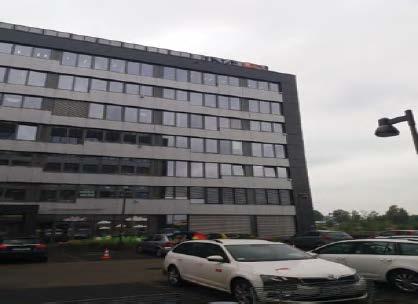

2 Zaawansowane rozwiązanie oświetlenia LED w biurowcu w Katowicach GPP BUSINESS PARK (Górnośląski Park Przemysłowy) został wybudowany w latach i obecnie stanowi kompleks 3 inteligentnych budynków niskoenergetycznych (7 200 m2), posiadających Certyfikat BREEAM. W budynkach nr 2 i 3 zainstalowano systemy oświetleniowe LED o różnych systemach regulacji. Zastosowano certyfikowane materiały o niskiej zawartości związków szkodliwych dla środowiska. Czujniki: - Czujniki pomiaru ilość światła słonecznego oraz kąt padania promieni Słonecznych - System regulacji automatycznego przyciemniania lub rozjaśniania oświetlenia - Czujniki obecności osób w pomieszczeniu - Sterowanie żaluzjami, w celu zapobiegania olśnieniom światłem słonecznym 2

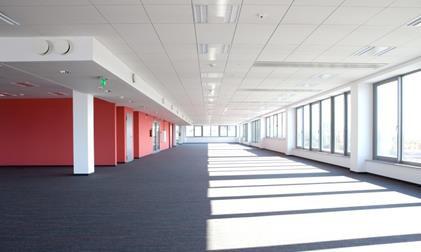

3 Zaawansowane rozwiązanie oświetlenia LED w biurowcu w Katowicach 3

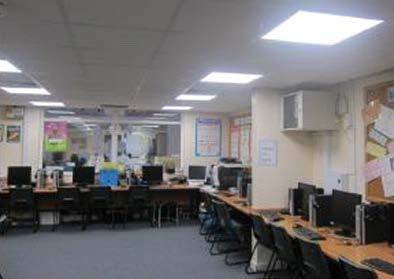

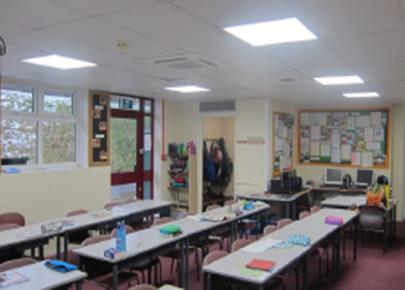

4 Ciepłe i zimne światło białe wspomagające efektywne uczenie się W szkole Westbrook Lane w Leeds przeprowadzono kompleksową modernizację oświetlenia I zastąpiono stary układ nowym, w oparciu o LED. Przed: 198 opraw z LFL T8 lub T12, żarówki wolframowe oraz 7 zewnętrznych lamp HPSA. W szkole skarżono się na niski poziom oświetlenia w klasach i konieczność częstej konserwacji i czyszczenia. Po: 221 lamp LED o specyficznych, zróżnicowanych temperaturach barwowych. Nie zainstalowano regulacji oświetlenia. Poprawiło się bezpieczeństwo przy wystarczającym poziomie oświetlenia. Modernizację ukończono na koniec roku

5 Ciepłe i zimne światło białe wspomagające efektywne uczenie się Efekt modernizacji: 59% oszczędności energii. Okres zwrotu wynosi 8 lat. 5

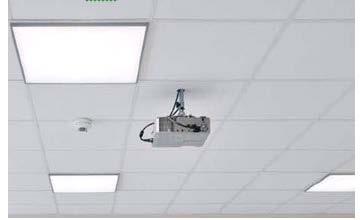

6 Modernizacja LED-owa szkoły technicznej TGM we Wiedniu Szkoła techniczna TGM we Wiedniu zwróciła szczególną uwagę na efektywność energetyczną i zrównoważoną gospodarkę. W roku 2013 w szkole zdecydowano o modernizacji oświetlenia w klasach z zastosowaniem technologii LED, w celu uzyskania lepszej atmosfery do nauki dla uczniów i znacznej redukcji zużycia energii i kosztów eksploatacyjnych. Wybrano sufitowe lampy LED aby osiągnąć w klasach poczucie oświetlenia naturalnego. System regulacji i zarządzania oświetleniem zainstalowano w taki sposób, aby mierzył on ilość i natężenie światła słonecznego. Wykorzystuje się to dla automatycznej regulacji z równoczesna redukcją zapotrzebowania na światło sztuczne, w maksymalnym możliwym stopniu, zwłaszcza w przypadku lamp zainstalowanych w pobliżu okien. Panel sterujący zainstalowano w każdym pomieszczeniu, co umożliwia dokonywanie wyboru pomiędzy trzema rożnymi kombinacjami oświetlenia. 6

7 Modernizacja LED-owa szkoły technicznej TGM we Wiedniu Modernizację ukończono w roku Pozwolila uzyskać 67% oszczędności energii przy okresie zwrotu 6 lat. 7

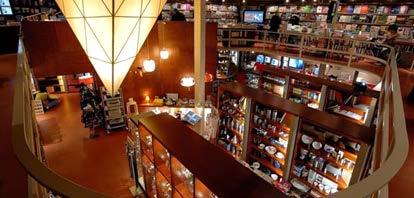

8 Lepsza jakość oświetlenia, a nie prześwietlenie i duże oszczędności w księgarni Księgarnia La Capell w Barcelonie została zmodernizowana w latach i wyposażona w oświetlenie LED. Przed: 170 źródeł CFL, 70 halogenów punktowych i 10 LFL. Wewnątrz pólek z książkami: w znacznym stopniu lampy CFL umieszczono nieodpowiednio wewnątrz półek i ich światło było za silne. Po: Tylko 54 punktowce LED i 18 cienkich lamp LED wystarcza i zapewnia lepsze oświetlenie, dając rozwiązanie zapewniające lepszą prezentację książek. Nowy strumień światła wynosi 20% poprzedniego. Zredukowano koszty utrzymania. Okres zwrotu wynosi mniej niż rok. Po zainstalowaniu nowego oświetlenia wzrosła sprzedaż. 8

9 Lepsza jakość oświetlenia, a nie prześwietlenie i duże oszczędności w księgarni Przed Po 9

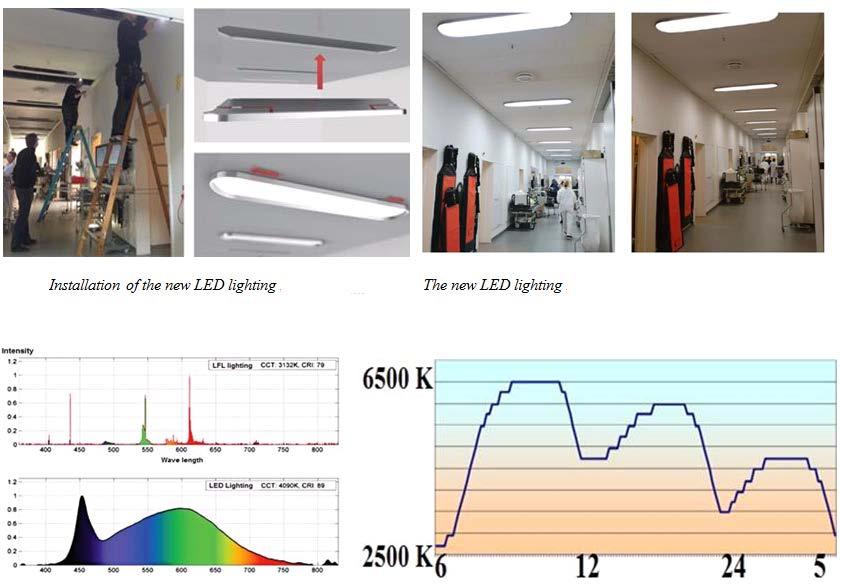

10 Modernizacja z zastosowan bezodblaskowego oświetlenia LED humancentrycznego W roku 2016, duński szpital Slagelse ukończył wymianę systemu oświetleniowego. Przed: 1640 źródeł LFL powodujących olśnienia / odblaski, problem przy czyszczeniu i nieco zbyt niski poziom oświetlenia. Po: Zamknięte, pyłoszczelne lampy LED o regulowanej jasności o lepszym paśmie widmowym i zapewniajace oświetlenie humancentryczne - protokół DALI. Wyniki: 33% oszczędności energii i 5 lat okres Można dodać dodatkową regulację światła z uwzględnieniem światła dziennego i czujników PIR. Potencjalne oszczędności ocenia się na dodatkowe 40%. 10

11 Modernizacja z zastosowan bezodblaskowego oświetlenia LED humancentrycznego 11
